Produkttype	Urent vandpumpe
Mærke	Kärcher
Model	WWP 45
Anvendelse	Udenfor, kun transport af ferskvand
Maksimal vandmængde	45 000 l/h
Maksimal sugehøjde	7 m
Maksimal trykhøjde	25 m
Motortype	Encylindret 4-takts, luftkølet
Cylindervolumen	196 cm³
Motoreffekt	5,1 kW / 6,9 PS
Brændstof	Blyfri benzin, min. 88 oktan
Brændstoftankkapacitet	3,6 L
Driftstid	2,1 h
Motorolie	0,5 L, type 10W-30 eller 15W-40
Tændrør	F5T, F6TJC, F7TJC
Mål (L × B × H)	580 × 440 × 450 mm
Vægt (uden brændstof)	36 kg
Garanti	I henhold til landets betingelser, mod materiale- og fabrikationsfejl
Reservedele	Brug kun originale Kärcher tilbehør og reservedele
Vedligeholdelse	Rengøring af luftfilter hver 50. time (10 timer i støvet miljø), olieskift hver 100. time
Sikkerhed	Må ikke anvendes indendørs, eksplosionsrisiko; brug høreværn og øjenværn; min. 2 m afstand til brandbare genstande

Ofte stillede spørgsmål - WWP 45 Kärcher

Hvilken type motorolie skal jeg bruge til Kärcher WWP 45 pumpen?

Brug motorolie 10W-30 eller 15W-40. Den nødvendige mængde er 0,5 liter.

Hvordan udlufter jeg pumpen før brug?

Før ibrugtagning, skru påfyldningsdækslet af, fyld pumpen helt med vand, og skru derefter dækslet på igen. Dette forhindrer tørkørsel, som beskadiger tætningerne.

Hvad gør jeg, hvis pumpen ikke starter?

Kontrollér, at brændstofhanen er åben, at chokerhåndtaget er i venstre position, at hovedafbryderen står på "I", at tanken indeholder brændstof, og at olieniveauet er korrekt. Om nødvendigt rengøres tændrøret eller bundfældningskoppen.

Hvad er den maksimale sugehøjde for WWP 45?

Den maksimale sugehøjde er 7 meter. For bedre ydeevne, reducer højdeforskellen mellem pumpen og vandoverfladen.

Hvordan opbevarer jeg pumpen om vinteren?

Tøm pumpen for vand for at undgå frost. For opbevaring i 1-2 måneder, tilsæt benzin stabilisator. For mere end 2 måneder, tøm karburatoren og bundfældningskoppen, og for mere end 12 måneder, skift olie og smør cylinderen via tændrøret.

Kan jeg bruge denne pumpe til saltvand?

Nej, transport af saltvand er forbudt, da det kan korrodere pumpen. Brug kun ferskvand.

Hvilket brændstof skal jeg bruge til motoren?

Brug blyfri benzin med et oktantal på mindst 88. Fyld ikke tanken over 16 mm fra overkanten for at give plads til ekspansion.

Hvordan rengør jeg luftfilteret?

Hver 50. time (eller 10 timer i støvet miljø) skal du fjerne filterindsatsen, vaske den i varmt vand med rengøringsmiddel, skylle, tørre, og derefter imprægnere den med ren motorolie og vride overskydende olie ud.

Hvad gør jeg, hvis pumpen ikke flytter vand?

Udluf pumpen først. Kontrollér sugeslangens tæthed, flade pakninger, at sugefiltret er nedsænket og rent. Brug kortere slanger og reducer sugehøjden.

Hvad er levetiden for tændrøret?

Tændrøret skal kontrolleres og rengøres hver 6. måned eller 100 driftstimer, og udskiftes hvert år af en autoriseret service. Afstanden mellem elektroderne skal være 0,7 til 0,8 mm.

BRUGSANVISNING WWP 45 Kärcher

Generelle henvisninger 28

Korrekt anvendelse 28

Miljøbeskyttelse 28

Tilbehør og reservedele 28

Leveringsomfang 28

Sikkerhedshenvisninger 28

Første ibrugtagning 29

Ibrugtagning 29

Drift 30

Transport 30

Opbevaring 30

Læs den originale driftsvejledning og de vedlagte sikkerhedshenvisninger inden maskinen tages i brug første gang. Betjen maskinen i overensstemmelse hermed.

Opbevar begge hæfter til senere brug eller til kommende brugere.

Opbevar begge hæfter til senere brug eller til kommende brugere.

Korrekt anvendelse

Denne spildevandspumpe må ikke anvendes i opholdsrum, den er kun godkendt til drift i det fri.

Spildevandspumpen er ikke egnet til fødevareområder.

Der må kun transporteres ferskvand med pumpen.

Anvendelse af brændbare stoffer som benzin, diesel eller fyringsolie er forbudt på grund af brand- og eksplosionsfare.

Transport af saltvand, syrer, kemikalier og andre korrosionsfremmende stoffer kan beskadige pumpen. Denne spildevandspumpe er i udleveringstilstand beregnet til anvendelse i en maksimal højde på 1500 m over havoverfladen. Den autoriserede kundeservice kan omstille den til drift i større højder.

Hvis en maskine, der er blevet tilpasset til drift i større højder, anvendes under denne højde, kan motoren blive ødelagt på grund af overophedning.

Miljøbeskyttelse

Emballagen kan genbruges. Sørg for at bortskaffe emballagen miljømæssigt korrekt.

Elektriske og elektroniske maskiner indeholder værdifulde materialer, der kan genbruges, og stoffer, såsom batterier, akku-pakker eller olie, der ved forkert håndtering eller forkert bortskaffelse

kan udgøre en fare for menneskers sundhed og for miljøet. For en korrekt drift af maskinen er disse dele imidlertid nødvendige. Maskiner, der er kendetegnet med dette symbol, må ikke bortskaffes sammen med husholdningsaffaldet.

Henvisninger til indholdsstoffer (REACH)

Aktuelle oplysninger om indholdsstoffer findes på:

Anvend kun originalt tilbehør og -reservedele. De er en garanti for en sikker og fejlfri drift af maskinen.

Kontroller ved udpakningen, om indholdet er komplet.

Kontakt venligst forhandleren, hvis der mangler tilbehør eller ved transportskader.

Sikkerhedshenvisninger

Faregrader

△FARE

• Henviser til en umiddelbar fare, der medfører alvorlige kvæstelser eller død.

ADVARSEL

• Henviser til en mulig farlig situation, der kan medføre alvorlige kvæstelser eller død.

FORSIGTIG

• Henviser til en mulig farlig situation, der kan medføre lettere kvæstelser.

BEMÆRK

• Henviser til en mulig farlig situation, der kan medføre materielle skader.

Sikkerhedshenvisninger

△FARE

• Fare for kvæstelser. Denne maskine er ikke beregnet til at skulle anvendes af personer med begrænsede fysiske, sensoriske eller mentale evner eller mangel på erfaring og/eller mangel på viden. Børn skal være under opsyn for at sikre, at de ikke leger med maskinen. Børn og unge må ikke anvende maskinen. Eksplosionsfare.
• Anvend aldrig maskinen i eksplosionsfarlige områder. Overhold de gældende sikkerhedsforskrifter, når du anvender maskinen i fareområder (f.eks. tankstationer). Tank kun det brændstof, der er angivet i driftsvejledningen. Tank kun, når motoren er standset. Tank ikke i lukkede rum.
• Rygning og brug af åben ild er forbudt. Sørg for, at der ikke kommer brændstof på varme overflader ved tankning.
• Skru dækslet på brændstofbeholderen fast efter tankning.
• Anvend ikke maskinen, hvis der er spildt brændstof. Anbring maskinen et andet sted, og undgå gnistdannelse. Opbevar kun brændstof i godkendte beholdere. Opbevar ikke brændstof i nærheden af åben ild eller udstyr, der har en tændflamme eller danner gnister (f.eks. ovne, fyr eller vandvarmere). Sprøjt ikke starthjælpemiddel ind i luftfilteret.
• Brandfare. Overhold en minimumsafstand på 2 m mellem letantændelige genstande og lyddæmperen. Anvend ikke maskinen i skov, busk- eller græsbevoksede områder, medmindre udstødningen er udstyret med en gnistfanger.
• Hold græs og andet snavs væk fra køleribberne.
• Brug ikke brændstofsystemer, der er beskadiget eller utæt. Kontroller brændstofsystemet regelmæssigt. Lad maskinen afkøle, inden den opbevares i lukkede rum. Fare på grund af elektrisk stød.
• Rør ikke ved tændrøret eller tændkablet, mens maskinen er i drift.

ADVARSEL

• Sundhedsfare. Udstødningsgasser er giftige. Indånd ikke udstødningsgasser. Anvend ikke maskinen i lukkede rum. Sørg for tilstrækkelig udluftning og bortledning af udstødningsgasserne. Sørg for, at der i nærheden af luftindtag ikke optræder udstødningsgasemissioner. Undgå gentagen og længerevarende hudkontakt med brændstof eller motorolie, og undgå at indånde brændstofdampe.

FORSIGTIG

• Fare for forbrændinger
• Undgå at berøre varme dele, såsom lyddæmpere, cylindere eller køleribber. Risiko for høreskader.
• Anvend maskinen uden lyddæmper. Kontroller lyddæmperen regelmæssigt, og få en defekt lyddæmper udskiftet.

BEMÆRK

• Risiko for beskadigelse. Anvend kun originale dele fra producenten. Gammelt brændstof kan forårsage aflejringer i karburatoren, hvilket forringer motorydelsen. Anvend kun nyt brændstof. Undgå at justere reguleringsfjedre eller styrestænger for at øge motorens omdrejningstal.
• Anvend ikke maskinen med afmonteret luftfilter.
• Træk ikke i startsnoren, når maskinen kører. Sørg for tilstrækkelig udluftning, så maskinen ikke overophedes.
• Aftap væsken fra pumpen, inden der er fare for frost.

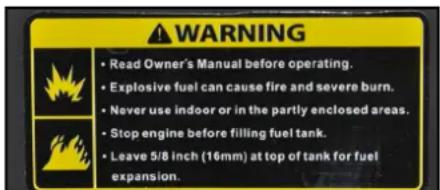

Symboler på maskinen

ADVARSEL

Eksplosionsfare, brandfare.

Benzin kan ved ukorrekt håndtering forårsage brande eller eksplosioner.

Læs denne driftsvejledning, inden maskinen tages i brug.

Anvend ikke maskinen i lukkede rum eller i et delvist lukket område.

Sluk motoren inden tankning.

Tank kun op til 16 mm under tankens øverste kant, så der er plads til at brændstoffet udvider sig.

FORSIGTIG

Varm overflade

Maskinens udstødning bliver meget varm under driften og kan forårsage forbrændinger. Undgå kontakt med udstødningen.

ADVARSEL

Henvisning til kontrol af olieniveau.

Chokerarm

Gashåndtag

Første ibrugtagning

Påfyldning af olie

1. Stil maskinen vandret.
2. Drej oliemålepinden ud.
3. Påfyld motorolien.

Bemærk: Motorolien er ikke en del af leveringsomfanget. Mængde og olietype er angivet i kapitlet "Tekniske data"

1. Tør oliemålepinden af.
2. Skub oliemålepinden helt ind uden at skrue den fast.
3. Træk oliemålepinden ud. Oliestanden skal befinde sig inden for det markerede område på oliemålepinden.
4. Påfyld motorolie, hvis oliestanden er lav.
5. Skru oliemålestangen i, og spænd den fast.

Ibrugtagning

Kontrol af oliestanden

1. Stil maskinen vandret.
2. Skru oliemålestangen ud.
3. Tør oliemålestangen af.
4. Skub oliemålestangen helt ind uden at skrue den fast.
5. Træk oliemålestangen ud. Oliestanden skal befinde sig inden for det markerede område på oliemålestangen.
6. Påfyld motorolie, hvis oliestanden er lav.
7. Skru oliemålestangen i, og spænd den fast.

Påfyldning af brændstof

1. Skru dækslet til brændstoftanken af.
2. Påfyld maksimalt brændstof op til underkanten af påfyldningsstudsen.
3. Sæt dækslet på brændstoftanken, og skru det fast.

Opstilling af pumpen

Pumpens transportkapacitet bestemmes i afgørende omfang af anvendelsesbetingelserne. Overholdelsen af de følgende regler medfører optimal effekt.

Højdeforskellen mellem vandoverfladen og pumpen skal være så lille som mulig. Opstil pumpen på en sådan måde, at sugeslangen er så kort som mulig. - En lang trykslange er bedre end en lang sugeslange. Anvend ikke unødvendigt lange slanger.

Tilslutning af slanger

1. Skub spændebåndet på sugeslangen. Figur B

① Sugeslange (ikke en del af leveringsomfanget) ② Slangespændebånd ③ Slangenippel

④ Omløbermøtrik

⑤ Fladtætning

1. Skub omløbermøtrikken på slangenippelen.
2. Skub sugeslangen på slangenippelen.
3. Placer spændebåndet og spænd det fast.
4. Læg en fladtætning mellem indsugningsstuds og slangenippel. Bemærk: Som sugeslange skal der anvendes en forstærket slange, der er egnet til undertryk.
5. Forbind sugeslangen med indsugningsstudsen og spænd omløbermøtrikken.
6. Anbring sugefilteret i den anden ende af sugeslangen.

Figur C

1 Sugeslange (ikke en del af leveringsomfanget)

② Slangespændebånd

③ Sugefilter

1. Forsyn trykslangen (ikke en del af leveringsomfanget) med slangenippel, omløbermøtrik og spændebånd.
2. Læg en fladtætning mellem slangenippel og udgang.
3. Forbind trykslangen med udgangen og spænd omløbermøtrikken.

Drift

Udluftning af pumpen

BEMÆRK

Risiko for beskadigelse

Hvis pumpen kører tør, bliver pakningerne beskadiget. Udluft pumpen inden ibrugtagning. Hvis pumpen utilisigtet anvendes tør, skal du straks stoppe motoren og lade pumpen afkøle, inden du starter med udluftningen.

1. Skru påfyldningsåbningens lås ud.
2. Fyld pumpen helt med vand.
3. Drej efter låsen ind i påfyldningsåbningen og spænd.

Start af maskinen

1. Udluft pumpen.
2. Åbn brændstofhanen.
3. Skub chokerarmen mod venstre.
4. Skub gashåndtaget ca. 1/3 af den samlede vej mod venstre.
5. Sæt maskinkontakten på "I".
6. Træk langsomt i snorstarten, indtil der kan mærkes en kraftig modstand, træk derefter kraftigt.
7. Før snorstarten langsomt tilbage.

BEMÆRK

Risiko for beskadigelse

Den tilbagespringende snorstart forårsager skader på maskinen.

Før snorstarten langsomt tilbage. 8. Hvis motoren er startet, skubbes chokerarmen mod højre. 9. Skub gashåndtaget så langt mod venstre, indtil det ønskede omdrejningstal er nået. Pumpens transportmængde er afhængig af omdrejningstallet. 10. Kontroller pumpens funktion. Tørløs skader pumpen. Hvis pumpen ikke transporterer vand, skal motoren slukkes og udluftningen af pumpen gentages.

Sluk maskinen i nødstilfælde

1. Sæt maskinkontakten på "0".

Slukning af maskinen

1. Skub gashåndtaget helt mod højre.
2. Sæt maskinkontakten på "0".
3. Luk brændstofhanen.

Aftapning af vand

1. Drej vand-aftapningsskruen ud.
2. Lad vandet løbe ud af pumpen.
3. Skru påfyldningsåbningens lås ud.
4. Skyl pumpen med rent vand.
5. Lad det friske vand løbe ud.
6. Skru påfyldningsåbningens lås i og spænd.
7. Skru vand-aftapningsskruen i og spænd.

Transport

Stil maskinkontakten på "0" inden transport. - Lad motoren køle af i mindst 15 minutter, inden transport. Hold maskinen vandret ved transport, så der ikke spildes brændstof. - Ved transport i køretøjer sikres maskinen mod at rulle væk, glide eller vælte iht. de gældende retningslinjer. Vær opmærksom på maskinens vægt ved transport.

Opbevaring

△FORSIGTIG

Manglende overholdelse af vægten

Vær opmærksom på maskinens vægt ved opbevaring.

BEMÆRK

Risiko for beskadigelse

Læg ikke tunge genstande på maskinen.

Opbevar maskinen tørt og støvfrit.

Rengøring af maskinen

Maskinen skal rengøres inden opbevaring.

1. Lad maskinen afkøle en halv time, hvis den lige har været i drift.
2. Gennemskyl pumpen med rent vand
3. Vask maskinen manuelt udvendigt med en smule vand.
4. Gnid alle tilgængelige overflader tørre.
5. Drej vand-aftapningsskruen ud og lad vandet løbe ud.
6. Skru vand-aftapningsskruen i og spænd.
7. Smør rustfølsomme overflader med en smule olie.
8. Smør betjeningselementerne med silikonespray.

Opbevaringstid 1...2 måneder

1. Hæld brændstof-stabilisator i brændstoftanken.
2. Brændstofsystemet

Opbevaring 2...12 måneder

Derudover:

1. Luk brændstofhanen
2. Stil en beholder under karburatoren.

Figur D

1Karburator (2)Aftapningsskrue

1. Skru aftapningsskruen ud.
2. Opsaml brændstoffet i beholderen.
3. Skru aftapningsskruen i og spænd.
4. Tøm bundfældningsbeholderen (se "Pleje og vedligeholdelse/Rengøring af bundfældningsbeholderen").

Opbevaring mere end 12 måneder

Derudover:

1. Skru tændrøret ud. 2.5...10 cm ³ Fyld motorolie i cylinderen
2. Træk snoretraeksstarteren langsomt helt igennem flere gange, så olien fordeles i motoren.
3. Skru tændrøret i igen.
4. Udskift olien (se "Pleje og vedligeholdelse/ Udskiftning af olie").
5. Træk langsomt i snoretraeksstarteren, indtil der kan mærkes en kraftig modstand.

Fare for kvæstelse, fare på grund af elektrisk stød. Maskinen kan starte utilsigtet. Du kan blive kvæstet af bevægelige dele. Træk tændrørsstikket ud inden vedligeholdelsesarbejde. △FORSIGTIG Fare for forbrændinger. Kontakt med varme maskindele forårsager forbrændinger. Lad maskinen køle af, inden du udfører arbejde på den. Beskrivelse, se "Ibrugtagning". Beskrivelse, se "Vedligeholdelsesarbejde".

Hvert år af den autoriserede kundeservice

1. Kontroller og indstil ventilspillerummet.
2. Rengør brændstoftanken og brændstoffilteret.
3. Udskift luftfilterindsatsen.
4. Udskift tændrøret.
5. Kontroller/indstil tomgangsomdrejningstallet.
6. Kontroller/indstil ventilspillerummet.
7. Kontroller pumpens skovhjul.
8. Kontroller spalten mellem hus og skovhjul.
9. Kontroller pumpens indgangsventil.

Hver andet år af den autoriserede kundeservice

1. Kontroller brændstofledningen, udskift om nødvendigt.
2. Rengøring af forbrændingsrummet i motoren.

Vedligeholdelsesarbejde

Kontrol af luftfilteret

Rengøring af luftfilteret

BEMÆRK

Risiko for beskadigelse. Hvis luftfilterindsatsen mangler, kan indtrængende støv ødelægge motoren. Anvend ikke maskinen uden luftfilterindsats. 1. Åbn luftfilteret (se "Kontrol af luftfilteret"). 2. Tag luftfilterindsatsen ud. 3. Vask luftfilterindsatsen i varmt vand med rengøringsmiddel og skyl med rent vand. Bemærk: Bortskaf den olieholdige vaskeopløsning miljørigtigt. 4. Lad luftfilterindsatsen tørre. 5. Fugt luftfilterindsatsen med ren motorolie og tryk overskydende olie ud. 6. Sæt luftfilterindsatsen i igen. 7. Sæt dækslet på. 8. Lad låsene.

Udskiftning af olie

Gennemfør olieskift ved varm motor.

(1) Oliemålepind (2) Olieaftapningsskrue. 2. Drej olieaftapningsskruen med pakning ud og opsaml olien. 3. Drej olieaftapningsskruen med pakning i og spænd. 4. Stil maskinen vandret. 5. Afmål motorolien (se olietype under "Tekniske data") og påfyld ved åbningen til oliemålepinden. 6. Kontroller olieniveauet (se "Ibrugtagning"). 7. Skru oliemålepinden i, og spænd den fast. 8. Sørg for at bortskaffe spildolien miljømæssigt korrekt.

Rengøring af bundfældningsbeholderen

Bundfældningsbeholderen udskiller vand fra benzinen.

1. Luk brændstofhanen.
2. Skru bundfældningsbeholderen af.

Figur G

Bundfældningsbeholder 2 Skrue 3. Tag bundfældningsbeholderen af sammen med O-ringen. 4. Rengør bundfældningsbeholderen og O-ringen med ikke brændbare opløsninger og lad dem tørre. 5. Anbring bundfældningsbeholderen og O-ringen og skru fast. 6. Åbn brændstofhanen. 7. Kontroller pakning mellem bundfældningsbeholder og karburator. 8. Luk brændstofhanen.

1 Tændrørsstik (2) Tændrør 2. Rengør området omkring tændrøret, så der ikke kommer snavs ind i motoren, når tændrøret er fjernet. 3. Skru tændrøret ud. 4. Udskift tændrør med slidte elektroder eller revnet isoleringslegeme. 5. Kontroller elektrodeafstanden på tændrøret. Nom. værdi 0,7...0,8 mm. 6. Kontroller pakningen på tændrøret for beskadigelse.

BEMÆRK

Risiko for beskadigelse

Et løstsiddende tændrør kan blive overophedet og beskadige motoren. Hvis tændrøret strammes for hårdt, bliver gevindet i motoren beskadiget.

Overhold følgende anvisninger, når du spænder tændrøret fast.

1. Skru tændrøret forsigtigt i med hånden. Undgå at skrue det skævt i.
2. Skru tændrøret helt i med tændrørsnøglen, og spænd det fast på følgende måde.

a Spænd et brugt tændrør fast med 1/8...1/4 omdrejning.

b Spænd et nyt tændrør fast med 1/2 omdrejning.

Lad alle kontroller og arbejde på elektriske dele udføres af en fagmand.

Kontakt en autoriseret kundeservice ved fejl, der ikke nævnes i dette kapitel.

Motoren starter ikke.

1. Åbn brændstofhanen.
2. Skub chokerarmen mod venstre.
3. Sæt maskinkontakten på "I".
4. Fyld brændstof i tanken.
5. Kontroller oliestanden, påfyld olie ved behov.
6. Tøm brændstoftanken og karburatoren. Påfyld nyt brændstof.
7. Kontroller tændrøret (se "Pleje og vedligeholdelse/ Kontrol og rengøring af tændrøret")
8. Lad et vådt tændrør tørre. Start derefter motoren med gashåndtaget i positionen Fuld gas.
9. Rengør bundfældningsbeholderen (se "Pleje og vedligeholdelse/Rengøring af bundfældningsbeholderen).

Nedsat motorydelse

1. Kontroller luftfilteret.
2. Tøm brændstoftanken og karburatoren. Påfyld nyt brændstof.

Pumpen transporterer ingen vand

1. Udluft pumpen.
2. Undersøg sugeslangen for tæthed og huller
3. Kontroller fladtængden mellem maskine og sugeslange.
4. Anvend en mere stabil sugeslange.
5. Dyk sugefilteret helt ned
6. Rengør sugefilteret.
7. Placér pumpen tættere på vandkilden. Reducer højdeforskellen mellem pumpe og vandoverflade.
8. Anvend kortere slanger.

Lav transportkapacitet

1. Undersøg sugeslangen for tæthed og huller
2. Kontroller fladetængningen mellem maskine og sugeslange.
3. Anvend en mere stabil sugeslange
4. Dyk sugefilteret helt ned.
5. Rengør sugefilteret.
6. Placér pumpen tættere på vandkilden. Reducer højdeforskellen mellem pumpe og vandoverflade.
7. Anvend kortere slanger.

Garanti

I de enkelte lande gælder de af vore forhandlere fastlagte garantibetingelser. Eventuelle fejl på maskinen afhjælpes gratis inden for garantien, såfremt fejlen kan tilskrives en materiale- eller produktionsfejl. Hvis du ønsker at gøre garantien gældende, bedes du henvende dig til din forhandler eller nærmeste kundeservice medbringende kvittering for købet.

(Se adressen på bagsiden)

Tekniske data

		WWP 45
Pumpe
Nominel diameter" 3
Transportmængde maks. l/h 45000
Indsugningshøjde (maks.) m 7
Transporthøjde (maks.) m	2 5
Forbrændingsmotor
Motortype Encylindret
Konstruktion 4-takts
Køletype		luftkølet
Slagvolumen	cm3	196
Motorydelse	kW/PS	5,1/6,9
Brændstoffype		Benzin, min. 88 oktan
Indhold brændstoffank	l	3,6
Driftstid ved fuld tank	h	2,1
Motoroliemængde	l	0,5
Olietype		10 W-30
		15 W-40
Tændrørstype		F5T, F6TJC, F7TJC
Mål og vægt
Længde	mm	580
Bredde	mm	440
Hæjde	mm	450
Vægt,uden brændstof	kg 36
CO2-emissioner I henhold tilmxlemetoder I EU-forordning 2016/1628 (trin V)
Motor	g/kWh	790

Der tages forbehold for tekniske ændringer.

EU-overensstemmelseserklæring

Hermed erklærer vi, at nedenstående maskine på grund af sin udformning og konstruktion i den udførelse, i hvilken den sælges af os, overholder EU-direktivernes relevante, grundlæggende sikkerheds- og sundhedsmæssige krav. Hvis maskinen ændres uden aftale med os, mister denne attest sin gyldighed. Produkt: Smudsvandpumpe

Type: 1.812-xxx

Anvendte harmoniserede standarder

EN 809:1998:A1:2009+AC:2010

EN 61000-6-3:2007+A1:2011+AC:2010

EN 61000-6-1:2007

Anvendt overensstemmelsesvurderingsproces

Underskriverne handler på bestyrelsens vegne og med dennes fuldmagt.

H. Jenner

Sikkerhetsanvisninger 32

Kontroller at indholdet i pakken er komplet når du pakker ud. Manglende tilbehør eller transportskader skal meldes til forhandleren.

Sikkerhetsanvisninger

Risikonivå

ADVARSEL

Sikkerhetshenvisninger

ADVARSEL

1. Kontroller at apparatet er i forskriftsmessig og driftssikker stand. Ikke ta apparatet i bruk hvis det er skadet.
2. Kontroller oljenivået.
3. Kontroller luftfilteret.

Hver 3. måned eller etter 50 driftstimer

1. Rengjør luftfilteret.

Vannutskilleren skiller vann fra bensinen.

1. Vannutskiller 2. Skrue 3. Løft av vannutskilleren, med O-ringen. 4. Rengjør vannutskilleren og O-ringen med ikke-brennbart løsemiddel, og la dem tørke. 5. Sett vannutskilleren og O-ringen på plass, og skru dem fast. 6. Åpne drivstoffkranen. 7. Kontroller tetningen mellom vannutskiller og forgasser. 8. Steng drivstoffkranen.

Anvendte samsvarsvurderingsprosedyrer

2000/14/EF: Vedlegg V
