NAVODILA ZA UPORABO WWP 45 Kärcher

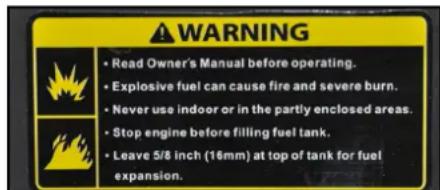

Ne uporabljajte naprave brez dušilnika zvoka. Dušilnik zvo- ka redno preverjajte in ga za- menjajte, če je pokvarjen. POZOR ● Nevarnost poškodovanja Uporabljajte samo originalne dele od proizvajalca. Zaradi starega goriva lahko nastanejo usedline v uplinjaču in se zmanjša moč motorja. Uporabite le sveže gorivo. Ne spreminjajte regulacijske vzmeti ali drogovja, ker bi se lahko povečalo število vrtlja- jev motorja. Ne uporabljajte naprave brez zračnega filtra. Med delovanjem naprave ne vlecite za vrvico zaganjača. Poskrbite za ustrezno prezra- čevanje, da se naprava ne pregreje. V primeru nevarnosti zmrzali iz črpalke izpustite vodo. Simboli na napravi 몇 OPOZORILONevarnost eksplozije, nevarnost požara.Pri nestrokovnem ravnanju z bencinom lahko pride do požara ali eksplozije.Pred uporabo naprave preberite ta navodila za upora- bo. Ne uporabljajte naprave v zaprtih prostorih ali na delno zaprtem zemljišču.Pred točenjem goriva morate izklopiti motor.Nalijte gorivo samo do 16 mm pod zgornjim robom re-zervoarja, da ostane dovolj prostora za raztezanje gori- va. 몇PREVIDNOSTVroča površinaIzpušna cev se med obratovanjem zelo segreje in lahko povzroči opekline.Preprečite stik z izpušno cevjo.몇OPOZORILONevarnost poškodovanja sluha in oči.Med uporabo naprave nosite zaščitna očala in zaščito sluha.

Opis naprave Glejte slike na notranji strani platnic.Slika A1 Stikalo naprave2 Zagon z zagonsko vrvico3 Zračni filter4 Odprtina za nalivanje5 Pokrov rezervoarja za gorivo6 Rezervoar za gorivo7 Merilna palica za olje8 Izpustni vijak za olje9 Izhod10 Sesalni nastavek11 Izpustni vijak za vodo12 Tipska ploščica13 Pipa za gorivo14 Ročica dušilnega ventila15 Ročica za plin62 Slovenščina Simboli na napravi Vsakih 50 ur očistite zračni filter, v prašnem okolju vsa- kih 10 ur (glejte “Nega in vzdrževanje / Čiščenje zračne- ga filtra”). Napotek za kontrolo nivoja olja. Ročica dušilnega ventila Ročica za plin Prvi zagon Nalivanje olja

2. Nalijte bencin največ do spodnjega roba polnilnega

Postavitev črpalke Črpalna zmogljivost črpalke je močno odvisna od pogo- jev na mestu uporabe. Upoštevanje naslednjih pravil je pogoj za optimalno zmogljivost. Višinska razlika med površino vode in črpalko naj bo čim manjša. Črpalko postavite tako, da je dolžina sesalne gibke cevi čim manjša. Ugodneje je, če je tlačna cev daljša in sesalna cev krajša. Ne uporabljajte po nepotrebnem predolgih cevi. Priključitev gibkih cevi

ni nastavek. Napotek: za gibko sesalno cev je treba uporabiti ojačeno in proti podtlaku odporno gibko cev.

10. Povežite tlačno cev z izhodom in pritegnite prekriv-

no matico. Obratovanje Odzračitev črpalke POZOR Nevarnost poškodovanja Če črpalka teče na suho, se poškodujejo tesnila. Pred zagonom odzračite črpalko. Če nenamerno zaže- nete suhi tek črpalke, takoj ustavite motor in počakajte, da se črpalka ohladi; nato opravite odzračitev.

1. Odvijte pokrov odprtine za nalivanje.

2. Črpalko popolnoma napolnite z vodo.

3. Vstavite in privijte pokrov v odprtino za nalivanje.

1. Odzračite črpalko.

tor želeno število vrtljajev. Črpalna količina črpalke je odvisna od števila vrtljajev.

10. Preverite delovanje črpalke. Suhi tek poškoduje čr-

palko. Če črpalka ne črpa vode, ustavite motor in ponovite odzračitev črpalke. Izklop naprave v sili

2. Pustite, da voda izteče iz črpalke.

3. Odvijte pokrov odprtine za nalivanje.

4. Izperite črpalko s svežo vodo.

7. Vstavite in pritegnite izpustni vijak za vodo.

Transport Pred transportom preklopite stikalo naprave na “0”. Pred nakladanjem pustite, da se motor hladi naj- manj 15 minut. Med transportom mora biti naprava v vodoravnem položaju, da se ne razlije gorivo. Pri transportu v vozilu zavarujte napravo pred pre- mikanjem, zdrsom in prevrnitvijo v skladu z veljavni- mi smernicami. Pri transportu upoštevajte težo naprave. Skladiščenje 몇 PREVIDNOST Neupoštevanje teže Nevarnost telesnih poškodb in materialne škode Pri skladiščenju upoštevajte težo naprave. POZOR Nevarnost poškodovanja Ne odlagajte težkih predmetov na napravo. Napravo shranite na suhem in pred prahom zaščitenem mestu. Čiščenje naprave Pred uskladiščenjem morate očistiti napravo.

1. Pustite, da se naprava ohlaja pol ure, če je bila pred

2. Izperite črpalko s čisto vodo.

3. Z nekoliko vode ročno umijte zunanjost črpalke.

6. Vstavite in pritegnite izpustni vijak za vodo.

Trajanje skladiščenja 1...2 meseca

Trajanje skladiščenja 2...12 mesecev Dodatno:

Slika D 1 Uplinjač 2 Izpustni vijak

3. Odvijte izpustni vijak.

4. Prestrezite gorivo s posodo.

5. Vstavite in pritegnite izpustni vijak.

6. Izpraznite ločevalno posodico (glejte “Nega in

vzdrževanje / Čiščenje ločevalne posodice”). Trajanje skladiščenja več kot 12 mesecev Dodatno:

1. Odvijte vžigalno svečko.

3. Počasi večkrat povlecite zagonsko vrvico, da se olje

razporedi v motorju.

4. Privijte vžigalno svečko.

5. Zamenjajte olje (glejte “Nega in vzdrževanje / Me-

tite močan upor. Nega in vzdrževanje NEVARNOST Nevernost telesnih poškodb, nevarnost zaradi elek- tričnega udara. Naprava se lahko nepričakovano zažene. Na premika- jočih se delih se lahko poškodujete. Pred vzdrževalnimi deli snemite vtič z vžigalne svečke. 몇 PREVIDNOST Nevarnost opeklin. Če se dotaknete vročih delov naprave, se lahko opečete. Pred delom na napravi pustite, da se naprava ohladi.

• Za opis glejte “Zagon”. ** Za opis glejte “Vzdrževalna dela”. Vzdrževalni intervali Pred vsakim obratovanjem

1. Preverite, ali je stanje naprave ustrezno in naprava

omogoča varno obratovanje. Ne zaženite naprave, če je poškodovana.

Samo enkrat po 1 mesecu ali 20 obratovalnih urah

1. Zamenjajte olje. **

Vsake 3 mesece ali vsakih 50 obratovalnih ur

1. Očistite zračni filter. **

V prašnem okolju čiščenje opravite pogosteje. Vsakih 6 mesecev ali vsakih 100 obratovalnih ur

3. Preglejte in očistite vžigalno svečko. **

4. Očistite lovilec isker (ni v obsegu dobave). **

Vsako leto na pooblaščenem servisu

1. Preverjanje in nastavitev zračnost ventilov.

2. Čiščenje rezervoarja za gorivo in filtra za gorivo.

3. Zamenjava vložka zračnega filtra.

4. Zamenjava vžigalne svečke.

5. Preverjanje/nastavitev število vrtljajev v prostem teku.

6. Preverjanje/nastavitev zračnost ventilov.

7. Pregled rotorja črpalke.

8. Preverjanje reže med ohišjem in rotorjem.

9. Pregled vhodnega ventila črpalke.

2. Čiščenje zgorevalne komore motorja.

Vzdrževalna dela Pregled zračnega filtra

potrebi očistite zračni filter ali ga v primeru poškodo- vanja zamenjajte (glejte “Čiščenje zračnega filtra”).

3. Namestite pokrov tako, da se zaskoči.Slovenščina 63

Čiščenje zračnega filtra POZOR Nevarnost poškodovanja Če vložek zračnega filtra ni na mestu, vstopajoči prah uniči motor. Ne uporabljajte naprave brez vložka zračnega filtra.

1. Odprite zračni filter (glejte “Pregled zračnega filtra”).

2. Izvlecite vložek zračnega filtra.

3. Operite vložek zračnega filtra s toplo vodo in gospo-

dinjskim čistilom ter ga izperite s čisto vodo. Napotek: Poskrbite za okolju prijazno odstranitev vode, ki vsebuje olje.

4. Pustite, da se vložek zračnega filtra posuši.

Slika F 1 Merilna palica za olje 2 Izpustni vijak za olje

2. Odvijte izpustni vijak za olje s tesnilom in prestrezite olje.

3. Privijte in zategnite izpustni vijak za olje.

“Tehnične podatke”) in ga dolijte skozi odprtino za merilno palico za olje.

Čiščenje ločevalne posodice Ločevalna posodica izloča vodo iz bencina.

3. Odstranite ločevalno posodico skupaj z O-obročem.

5. Namestite in pritegnite ločevalno posodico in O-obroč.

Pregled in čiščenje vžigalne svečke

1. Snemite vtič z vžigalne svečke.

Slika H 1 Vtič vžigalne svečke 2 Vžigalna svečka

2. Očistite okolico vžigalne svečke, da v motor ne zai-

de umazanija, ko odstranite vžigalno svečko.

3. Odvijte vžigalno svečko.

4. Zamenjajte vžigalno svečko, če ima obrabljene ele-

POZOR Nevarnost poškodovanja Premalo pritegnjena vžigalna svečka se lahko pregreje in poškoduje motor. Preveč pritegnjena vžigalna svečka poškoduje navoj v motorju. Pri privijanju vžigalne svečke upoštevajte naslednja na- vodila.

8. S ključem za svečke privijte vžigalno svečko do

omejitve in pritegnite, kot sledi. a Rabljeno vžigalno svečko pritegnite z 1/8...1/4 obrata. b Novo vžigalno svečko pritegnite z 1/2 obrata.

9. Nataknite vtič vžigalne svečke.

Pomoč pri motnjah Vse preizkuse in dela na električnih delih naj izvede strokovnjak. Glede motenj, ki niso navedene v tem poglavju, poiščite pomoč pri servisni službi. Motor se ne zažene.

7. Preglejte vžigalno svečko (glejte “Nega in vzdrževa-

nje / Pregled in čiščenje vžigalne svečke”).

8. Če je vžigalna svečka mokra, pustite, da se posuši.

Nato zaženite motor z ročico za plin v položaju za poln plin.

9. Očistite ločevalno posodico (glejte “Nega in vzdrže-

vanje / Čiščenje ločevalne posodice”). Premajhna moč motorja

sveže gorivo. Črpalka ne črpa vode

1. Odzračite črpalko.

7. Postavite črpalko bližje vodnemu viru. Zmanjšajte

višinsko razliko med črpalko in površino vode.

8. Uporabite krajše gibke cevi.

Premajhna črpalna zmogljivost

6. Postavite črpalko bližje vodnemu viru. Zmanjšajte

višinsko razliko med črpalko in površino vode.

7. Uporabite krajše gibke cevi.
