KÄYTTÖOHJE WWP 45 Kärcher

Garanti I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på maskinen repareras utan kostnad inom garantifristen, under förutsättning att det orsakats av ett material- eller tillverkningsfel. I frågor som gäller garantin ska du vän- da dig med kvitto till inköpsstället eller närmaste, aukto- riserad kundtjänst. (Se baksidan för adress)38 Suomi Tekniska data Med förbehåll för tekniska ändringar. EU-försäkran om överensstämmelse Härmed förklarar vi att nedan angiven maskin genom sin utformning och konstruktionstyp samt i det utförande som marknadsförs av oss uppfyller gällande grundläg- gande säkerhets- och hälsokrav i EU-direktivet. Denna försäkran upphör att gälla om maskinen ändras utan att detta har godkänts av oss. Produkt: Smutsvattenpump Typ: 1.812-xxx Gällande EU-direktiv 2006/42/EG (+2009/127/EG) 2014/30/EU 2011/65/EU Tillämpade harmoniserade standarder SS-EN 809: 1998: A1: 2009 + AC: 2010 EN 61000-6-3: 2007+A1: 2011+AC: 2010 EN 61000-6-1: 2007 Tillämpad konformitetsbedömningsprocedur 2000/14/EG: Bilaga V Undertecknande agerar på uppdrag av och med styrel- sens godkännande. Dokumentationsbefullmäktigad: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 D-71364 Winnenden (Germany) Tfn: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2018/10/01 Sisältö Yleisiä ohjeita Lue ennen laitteen ensimmäistä käyttöä tämä alkuperäinen käyttöohje ja muka- na toimitetut turvallisuusohjeet. Menet- tele niiden mukaisesti. Säilytä molemmat vihkoset myöhempää käyttöä tai seu- raavaa omistajaa varten. Määräystenmukainen käyttö Tätä likavesipumppua ei saa käyttää suljetuissa tiloissa. Sen käyttö on sallittua vain ulkona. Tämän likavesipumpun käyttö ei ole sallittua elintarvi- kealalla. Pumpulla saa pumpata vain makeaa vettä. Käyttö syttyviin aineisiin, kuten bensiiniin, dieseliin tai lämmitysöljyyn, on palo- ja räjähdysvaaran vuoksi kiel- letty. Suolaisen veden, happojen, kemikaalien ja muiden kor- roosiota edistävien aineiden pumppaaminen voi vahin- goittaa pumppua. Tämä likavesipumppu on toimitustilassa tarkoitettu käy- tettäväksi enintään 1500 metrin korkeudessa merenpin- nan yläpuolella. Se voidaan valtuutetun huoltopalvelun toimesta muuttaa sitä korkeammalla tapahtuvaan käyt- töön. Jos laitetta, joka mukautettiin korkeammalla tapahtu- vaan käyttöön, käytetään tämän korkeuden alapuolella, voi moottori rikkoutua ylikuumenemisen vuoksi. Ympäristönsuojelu Pakkausmateriaalit ovat kierrätettäviä. Hävitä pakkaukset ympäristöystävällisesti. Sähkö- ja elektroniikkalaitteet sisältävät arvokkai- ta kierrätettäviä materiaaleja tai rakenneosia ku- ten paristoja, akkuja tai öljyjä, jotka väärin käsiteltyinä tai väärin hävitettyinä voivat aiheuttaa mahdollisia vaaroja ihmisten terveydelle ja ympäristölle. Nämä rakenneosat ovat kuitenkin välttämättömiä lait- teen asianmukaista käyttöä varten. Tällä symbolilla merkittyjä laitteita ei saa hävittää tavallisena talousjät- teenä. Sisältöaineita koskevia ohjeita (REACH) Päivitettyjä tietoja sisältöaineista löytyy osoitteesta: www.kaercher.com/REACH Lisävarusteet ja varaosat Käytä vain alkuperäisiä lisävarusteita ja alkuperäisiä va- raosia, sillä ne varmistavat laitteen turvallisen ja häiriöt- tömän käytön. Tietoja lisävarusteista ja varaosista löytyy osoitteesta www.kaercher.com. Toimituksen sisältö Tarkasta pakkauksesta purkaessasi sisällön täydelli- syys. Jos lisävarusteita puuttuu tai havaitset kuljetus- vaurioita, ilmoita tästä jälleenmyyjälle. Turvaohjeet Vaarallisuusasteet VAARA ● Huomautus välittömästi uh- kaavasta vaarasta, joka voi ai- heuttaa vakavan ruumiinvamman tai johtaa kuo- lemaan. 몇 VAROITUS ● Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa vakavan ruumiin- vamman tai voi johtaa kuole- maan. 몇 VARO ● Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa vähäisiä vammo- ja. HUOMIO ● Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa aineellisia vahin- koja. Turvaohjeet VAARA ● Loukkaantumisvaara. Tätä laitetta eivät saa käyttää henkilöt, joiden ruumiilliset, aistimelliset tai henkiset kyvyt WWP 45 Pump Nominell storlek“ 3 Transportmängd, maximalt l/h 45000 Insugningshöjd (max.) m7 Transporthöjd (max.) m25 Förbränningsmotor Motortyp Encylindrig Konstruktionstyp Fyrtakt Kylsystem luftkyld Cylindervolym cm

• -utsläpp enligt mätmetoden i EU-direktivet 2016/1628 Euro V Motor g/kWh 790 Yleisiä ohjeita p. 38
• Määräystenmukainen käyttö p. 38
• Ympäristönsuojelu p. 38
• Lisävarusteet ja varaosat p. 38
• Toimituksen sisältö p. 38
• Turvaohjeet p. 38
• Laitekuvaus p. 39
• Ensimmäinen käyttöönotto p. 40
• Käyttöönotto p. 40
• Käyttö p. 40
• Kuljetus p. 40
• Varastointi p. 40
• Hoito ja huolto p. 40
• Ohjeet häiriötilanteissa p. 41
• Takuu p. 41
• Chairman of the Board of ManagementDirector Regulatory Affairs & Certification H. Jenner S. Reiser Tekniset tiedot p. 41

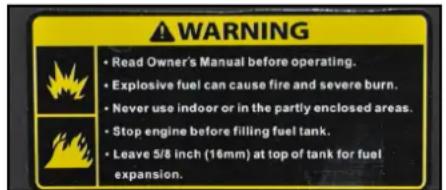

• EU-vaatimustenmukaisuusvakuutus Suomi 39 ovat rajoittuneita tai joilta puuttuu käyttöön tarvittavat kokemukset ja/tai tiedot. Valvo lapsia sen varmistami- seksi, että he eivät leiki lait- teella. Lapset ja nuoret eivät saa käyttää tätä laitetta. ● Räjähdysvaara. Älä koskaan käytä tätä laitetta räjähdysalttiissa tiloissa. Ota huomioon asiaankuuluvat turvallisuusmääräykset, kun käytät laitetta vaarallisilla alu- eilla (esim. huoltoasemat). Täytä vain käyttöohjeessa il- moitettua polttoainetta. Täytä polttoainetta vain moot- torin ollessa sammutettu. Älä täytä polttoainetta sulje- tuissa tiloissa. Tupakointi ja avotuli on kiellet- ty. Varmista polttoainetta täyt- täessäsi, ettei sitä päädy kuu- mille pinnoille. Sulje polttoainesäiliön kansi polttoaineen lisäyksen jäl- keen. Älä käytä laitetta, jos polttoai- netta on päässyt läikkymään. Siirrä laite toiseen paikkaan ja vältä kipinöiden muodostusta. Säilytä polttoainetta vain hy- väksytyissä säiliöissä. Älä säilytä polttoainetta avotu- len tai sellaisten laitteiden lä- hellä, joissa on sytytysliekki tai jotka tuottavat kipinöitä (esim. uunit, lämmityskattilat tai ve- denkuumentimet). Älä suihkuta käynnistysspray- ta ilmansuodattimeen. ● Tulipalovaara. Pidä helposti syttyvien esinei- den ja äänenvaimentimen vä- lillä 2 metrin vähimmäisetäisyys. Älä käytä laitetta metsäisessä, pusikkoisessa tai ruohikkoi- sessa maastossa, paitsi jos pakoputkessa on kipinäsuoja. Pidä ruoho ja muu lika poissa jäähdytysritilöistä. Älä käytä laitetta, jos polttoai- nejärjestelmä on vaurioitunut tai vuotaa. Tarkasta polttoai- nejärjestelmä säännöllisesti. Anna laitteen jäähtyä ennen kuin laitat sen varastoon sul- jettuihin tiloihin. Sähköiskun vaara Älä koske sytytystulppaan tai sytytysjohtoon laitteen ollessa käytössä. 몇 VAROITUS ● Terveydellinen vaara Pakokaasut ovat myrkyllisiä. Älä hengitä pakokaasuja. Älä käytä laitetta suljetuissa tilois- sa. Varmista riittävä ilman- vaihto ja pakokaasujen poisto. Varmista, ettei ilman sisääntu- lojen lähellä ilmene pako- kaasupäästöjä. Vältä toistuvaa tai pidempää ihokosketusta polttoainee- seen tai moottoriöljyyn, äläkä hengitä polttoainehöyryä. 몇 VARO ● Palovammojen vaara Älä koske kuumiin osiin, kuten äänenvaimentimeen, sylinte- reihin tai jäähdytysritilöihin. Kuulovaurioiden vaara Älä käytä laitetta ilman äänen- vaimenninta. Tarkasta äänen- vaimennin säännöllisesti ja vaihdatuta viallinen äänenvai- mennin. HUOMIO ● Vaurioitumisvaara Käytä vain valmistajan alku- peräisosia. Vanha polttoaine voi johtaa kerääntymiin kaasuttimessa ja heikentää moottorin tehoa. Käytä vain uutta polttoainetta. Älä säädä säätöjousia tai vi- vustoja, jotka voivat aiheuttaa moottorin kierrosluvun nouse- misen. Älä käytä laitetta ilmansuodat- timen ollessa poistettu. Älä vedä käynnistysnarusta laitteen ollessa käynnissä. Varmista riittävä ilmanvaihto, ettei laite ylikuumene. Tyhjennä vesi pumpusta en- nen pakkasia ja jäätymisvaa- raa. Laitteessa olevat symbolit 몇 VAROITUSRäjähdysvaara, tulipalovaara.Bensiini voi epäasiallisesti käsiteltynä aiheuttaa tulipa-lon tai räjähdyksiä.Lue tämä käyttöohje ennen laitteen käyttöä.Älä käytä laitetta suljetuissa tiloissa tai osittain umpinai-sessa maastossa.Sammuta moottori ennen kuin alat lisätä polttoainetta.Lisää polttoainetta vain 16 mm säiliön yläreunan ala-puolelle asti, jotta polttoaineen laajenemiseen jää tilaa.몇VAROKuuma pintaLaitteen pakoputki tulee käytössä hyvin kuumaksi ja voi aiheuttaa palovammo- ja. Vältä kosketusta pakoputkeen.몇VAROITUSKuulo- ja näkövaurioiden vaara.Käytä laitteen käytön aikana silmä- ja kuulosuojaimia. p. 41

Laitekuvaus Kuvat, katso kansisivuaKuva A1 Laitekytkin2 Käynnistinkahva3 Ilmansuodatin4 Täyttöaukko5 Polttoainesäiliön korkki6 Polttoainesäiliö7 Öljyn mittatikku8 Öljynpoistotulppa9 Ulostulo10 Imuliitäntä11 Veden tyhjennystulppa12 Tyyppikilpi13 Polttoainehana14 Rikastinvipu15 KaasuvipuLaitteessa olevat symbolitPuhdista ilmansuodatin 50 tunnin välein, pölyisessä ympäristössä 10 tunnin välein (katso ”Hoito ja huolto / Il-mansuodattimen puhdistus”).Öljymäärän tarkastusta koskeva ohje.RikastinvipuKaasuvipu40 Suomi Ensimmäinen käyttöönotto Öljyn lisääminen

1. Aseta laite vaakasuoraan.

2. Kierrä öljyn mittatikku ulos.

3. Lisää moottoriöljyä.

Ohje: Moottoriöljy ei sisälly toimitukseen. Öljylaatua ja täyttömäärää koskevat tiedot löytyvät luvusta ”Tekniset tiedot”.

4. Pyyhi öljyn mittatikku puhtaaksi.

5. Työnnä öljyn mittatikku sisään vasteeseen asti, mut-

ta älä kierrä kiinni.

6. Vedä öljyn mittatikku ulos. Öljyntason on oltava öljyn

mittatikun merkityssä osassa.

7. Lisää moottoriöljyä, jos määrä ei ole riittävä.

8. Kierrä öljyn mittatikku sisään ja kiristä kiinni.

Käyttöönotto Öljymäärän tarkastus

1. Aseta laite vaakasuoraan.

2. Kierrä öljyn mittatikku ulos.

3. Pyyhi öljyn mittatikku puhtaaksi.

4. Työnnä öljyn mittatikku sisään vasteeseen asti, mut-

ta älä kierrä kiinni.

5. Vedä öljyn mittatikku ulos. Öljyntason on oltava öljyn

mittatikun merkityssä osassa.

6. Lisää moottoriöljyä, jos määrä ei ole riittävä.

7. Kierrä öljyn mittatikku sisään ja kiristä kiinni.

1. Kierrä polttoainesäiliön korkki auki.

2. Täytä polttoainetta enintään täyttöaukon alareu-

3. Aseta polttoainesäiliön korkki paikalleen ja kierrä

kiinni. Pumpun sijoitus Pumpun pumppausteho määräytyy paljon käyttöolo- suhteista. Seuraavien sääntöjen noudattaminen johtaa parhaaseen tehoon. Pidä vedenpinnan ja pumpun välinen korkeusero niin pienenä kuin vain mahdollista. Sijoita pumppu niin, että imuletku on mahdollisim- man lyhyt. Pitkä paineletku on edullisempi kuin pitkä imuletku. Älä käytä tarpeettoman pitkiä letkuja. Letkujen liittäminen

1. Työnnä letkunkiristin imuletkun päälle.

Kuva B 1 Imuletku (ei tule mukana) 2 Letkunkiristin 3 Letkunippa 4 Liitosmutteri 5 Tasotiiviste

2. Työnnä liitosmutteri letkunipan päälle.

3. Työnnä imuletku letkunippaan.

4. Aseta letkunkiristin oikeaan paikkaan ja kiristä.

5. Aseta tasotiiviste imuliitännän ja letkunipan väliin.

Ohje: Imuletkuna on käytettävä vahvistettua, alipai- neelle sopivaa letkua.

6. Yhdistä imuletku imuliitäntään ja kiristä liitosmutteri.

7. Kiinnitä imusuodatin imuletkun toiseen päähän.

Kuva C 1 Imuletku (ei tule mukana) 2 Letkunkiristin 3 Imusuodatin

8. Yhdistä paineletkuun (ei tule mukana) letkunippa, lii-

tosmutteri ja letkunkiristin.

9. Aseta tasotiiviste letkunipan ja ulostulon väliin.

10. Yhdistä paineletku ulostuloon ja kiristä liitosmutteri.

Käyttö Pumpun ilmaaminen HUOMIO Vaurioitumisvaara Jos pumppu käy kuivana, tiivisteet vaurioituvat. Ilmaa pumppu ennen käyttöönottoa. Jos pumppua käy- tetään vahingossa kuivana, sammuta moottori heti ja anna pumpun jäähtyä ennen kuin aloitat ilmaamisen.

1. Kierrä täyttöaukon suljin irti.

2. Täytä pumppu kokonaan vedellä.

3. Kierrä suljin jälleen täyttöaukkoon ja kiristä kiinni.

2. Avaa polttoainehana.

3. Työnnä rikastinvipu vasemmalle.

4. Työnnä kaasuvipua noin 1/3 verran sen kokonais-

matkasta vasemmalle.

5. Käännä laitekytkin asentoon I.

6. Vedä käynnistysnarun käynnistinkahvasta hitaasti,

kunnes tunnet voimakkaampaa vastusta, kiskaise silloin voimakkaasti.

7. Ohjaa käynnistinkahva hitaasti takaisin.

HUOMIO Vaurioitumisvaara Takaisin singahtava käynnistinkahva aiheuttaa vaurioita laitteeseen. Ohjaa käynnistinkahva hitaasti takaisin.

8. Kun moottori on käynnistynyt, työnnä rikastinvipu oi-

9. Työnnä kaasuvipua niin paljon vasemmalle, kunnes

haluttu käyntinopeus on saavutettu. Pumpun pump- pausmäärä riippuu käyntinopeudesta.

10. Tarkasta pumpun toiminta. Kuivakäynti vahingoittaa

pumppua. Jos pumppu ei pumppaa vettä, sammuta moottori ja ilmaa pumppu uudelleen. Laitteen kytkeminen pois päältä hätätilanteessa

1. Aseta laitekytkin asentoon 0.

Laitteen kytkeminen pois päältä

1. Työnnä kaasuvipu kokonaan oikealle.

2. Aseta laitekytkin asentoon 0.

3. Sulje polttoainehana.

1. Kierrä veden tyhjennystulppa irti.

2. Anna veden valua ulos pumpusta.

3. Kierrä täyttöaukon suljin irti.

4. Huuhtele pumppu puhtaalla vedellä.

5. Anna puhtaan veden valua ulos.

6. Kierrä täyttöaukon suljin paikalleen ja kiristä se.

7. Kierrä veden tyhjennystulppa paikalleen ja kiristä

se. Kuljetus Ennen kuljetusta aseta laitekytkin asentoon 0. Anna moottorin jäähtyä ennen kuormaan nostamis- ta vähintään 15 minuuttia. Pidä laite kuljetuksessa vaakasuorassa, jotta poltto- ainetta ei pääse valumaan ulos. Kun kuljetat laitetta autossa, kiinnitä tai tue se voi- massa olevien sääntöjen mukaisesti niin, ettei se pääse vierimään, luistamaan tai kaatumaan. Ota kuljetuksessa huomioon laitteen paino. Varastointi 몇 VARO Jos painoa ei oteta huomioon Loukkaantumis- ja vaurioitumisvaara Huomioi varastoitaessa laitteen paino. HUOMIO Vaurioitumisvaara Älä aseta mitään painavia esineitä laitteen päälle. Säilytä laitetta kuivana ja pölyttömänä. Laitteen puhdistus Ennen varastoon laittamista laite on puhdistettava.

1. Anna laitteen jäähtyä puolen tunnin ajan, jos se oli

juuri sitä ennen käytössä.

2. Huuhtele pumppu puhtaalla vedellä.

3. Pese laitteen ulkopuoli käsin vähällä vedellä.

4. Hankaa kaikki saavutettavissa olevat pinnat kuivak-

5. Kierrä veden tyhjennystulppa irti ja annan veden va-

6. Kierrä veden tyhjennystulppa paikalleen ja kiristä

7. Sivele öljyä pintoihin, jotka ruostuvat helposti.

8. Voitele käyttölaitteet silikonispraylla.

Varastointiaika 1...2 kuukautta

1. Laita bensiinin säilytysainetta polttoainesäiliöön.

2. Täytä polttoainesäiliö.

Varastointi 2...12 kuukautta Lisäksi:

1. Sulje polttoainehana.

2. Aseta astia kaasuttimen alle.

Kuva D 1 Kaasutin 2 Tyhjennystulppa

3. Kierrä tyhjennystulppa irti.

4. Kerää polttoaine astiaan.

5. Kierrä tyhjennystulppa paikalleen ja kiristä se.

6. Tyhjennä laskeutuskuppi (katso ”Hoito ja huolto /

Laskeutuskupin puhdistus”). Varastointi yli 12 kuukautta Lisäksi:

1. Kierrä sytytystulppa irti.

moottoriöljyä sylinteriin.

3. Vedä käynnistinkahvasta käynnistysnarua useaan

kertaan hitaasti loppuun asti, jotta öljy leviää moot- toriin.

4. Kierrä sytytystulppa jälleen paikalleen.

5. Vaihda öljy (katso ”Hoito ja huolto / Öljyn vaihtami-

6. Vedä käynnistinkahvasta hitaasti, kunnes tunnet

voimakkaampaa vastusta. Hoito ja huolto VAARA Loukkaantumisvaara, sähköiskun vaara. Laite voi käynnistyä vahingossa. Voit satuttaa itsesi liik- kuvissa osissa. Irrota sytytystulpan pistoke ennen kuin alat tehdä huol- totöitä. 몇 VARO Palovammojen vaara. Laitteen kuumat osat aiheuttavat palovammoja, jos nii- hin kosketaan. Anna laitteen jäähtyä ennen kuin teet siinä töitä.

• kuvaus, katso ”Käyttöönotto”. ** kuvaus, katso ”Huoltotyöt”. Huoltovälit Aina ennen käyttöä

1. Tarkasta, että laite on asianmukaisessa kunnossa ja

turvallinen käyttää. Älä ota laitetta käyttöön, jos se on vaurioitunut.

2. Tarkasta öljynmäärä. *

3. Tarkasta ilmansuodatin. **

Kerran 1 kuukauden tai 20 käyttötunnin jälkeen

3 kuukauden tai 50 käyttötunnin välein

1. Puhdista ilmansuodatin. **

Pölyisessä käyttöalueessa tee puhdistus useam- min. 6 kuukauden tai 100 käyttötunnin välein

2. Puhdista laskeutuskuppi. **

3. Tarkasta ja puhdista sytytystulppa. **

4. Puhdista kipinäsuoja (ei tule mukana). **

Vuosittain valtuutetussa huoltopalvelussa

1. Tarkasta ja säädä venttiilin välys.

2. Puhdista polttoainesäiliö ja polttoainesuodatin.

5. Tarkasta/säädä seisontakaasun kierrosluku.

6. Tarkasta/säädä venttiilin välys.

7. Tarkasta pumpun siipipyörä.

8. Tarkasta kotelon ja siipipyörän välinen rako.

9. Tarkasta pumpun imuventtiili.

2 vuoden välein valtuutetussa huoltopalvelussa

1. Tarkasta polttoaineletku, tarvittaessa vaihda se.

2. Puhdista moottorin palotila.

Huoltotyöt Ilmansuodattimen tarkastus

1. Nosta pitolevyt ja poista kansi.

Kuva E 1 Kansi 2 Pitolevy 3 Ilmansuodattimen panos

2. Tarkasta, onko ilmansuodattimen panos likainen.

Puhdista ilmansuodatin tarvittaessa tai vaihda, jos se on vaurioitunut (katso ”Ilmansuodattimen puhdis- tus”).

3. Aseta kansi paikalleen ja anna sen lukittua kiinni.

Ilmansuodattimen puhdistus HUOMIO Vaurioitumisvaara Jos ilmansuodattimen panos puuttuu, sisään tunkeutu- va pöly voi rikkoa moottorin. Älä käytä laitetta ilman ilmansuodattimen panosta.

1. Avaa ilmansuodatin (katso ”Ilmansuodattimen tar-

2. Ota ilmansuodattimen panos ulos.

3. Pese ilmansuodattimen panos lämpimässä vedes-

sä astianpesuaineen kanssa ja huuhtele puhtaalla vedellä. Ohje: Hävitä öljypitoinen pesuvesi ympäristön kan- nalta asianmukaisesti.

4. Anna ilmansuodattimen panoksen kuivua.

5. Kostuta ilmansuodattimen panos puhtaalla mootto-

riöljyllä ja puristele ylimääräinen öljy pois.

6. Aseta ilmansuodattimen panos jälleen paikalleen.

7. Aseta kansi paikalleen.

8. Sulje lukitukset.Suomi 41

Öljyn vaihtaminen Tee öljynvaihto moottorin ollessa lämmin.

1. Kierrä öljyn mittatikku ulos.

Kuva F 1 Öljyn mittatikku 2 Öljynpoistotulppa

2. Kierrä öljynpoistotulppa tiivisteen kanssa irti ja ke-

3. Kierrä öljynpoistotulppa tiivisteen kanssa paikalleen

4. Sijoita laite vaakasuoraan.

5. Mittaa moottoriöljy (öljytyyppi, katso ”Tekniset tie-

dot”) ja lisää se öljyn mittatikun aukosta.

6. Tarkista öljyn määrä (katso ”Käyttöönotto”).

7. Kierrä öljyn mittatikku sisään ja kiristä kiinni.

8. Hävitä vanha öljy ympäristönsuojelu huomioon ot-

taen. Laskeutuskupin puhdistus Laskeutuskuppi erottaa veden bensiinistä.

1. Sulje polttoainehana.

2. Irrota laskeutuskupin ruuviliitos.

Kuva G 1 Laskeutuskuppi 2 Ruuvi

3. Poista laskeutuskuppi O-renkaan kanssa.

4. Puhdista laskeutuskuppi ja O-rengas palamattomal-

la liuotinaineella ja anna kuivua.

5. Laita laskeutuskuppi ja O-rengas paikalleen ja kiin-

6. Avaa polttoainehana.

8. Sulje polttoainehana.

Sytytystulpan tarkastus ja puhdistus

1. Irrota sytytystulpan pistoke.

Kuva H 1 Sytytystulpan pistoke 2 Sytytystulppa

2. Puhdista sytytystulpan ympäristö, jotta moottoriin ei

pääse likaa sytytystulppaa poistettaessa.

3. Kierrä sytytystulppa irti.

4. Vaihda sytytystulppa, jos elektrodit ovat kuluneet tai

5. Tarkasta sytytystulpan elektrodien etäisyys. Ohjear-

6. Tarkasta, onko sytytystulpan tiiviste vaurioitunut.

HUOMIO Vaurioitumisvaara Löysä sytytystulppa voi ylikuumentua ja vioittaa mootto- ria. Liian tiukkaan kiristetty sytytystulppa vaurioittaa kierrettä moottorissa. Noudata seuraavia ohjeita sytytystulpan kiristyksessä.

7. Kierrä sytytystulppa varovasti käsin paikalleen. Älä

päästä kierrettä menemään vinoon.

8. Kierrä sytytystulppaa tulppa-avaimella vasteeseen

asti ja kiristä seuraavasti. a Kiristä käytettyä sytytystulppaa 1/8...1/4 kierros- ta. b Kiristä uutta sytytystulppaa 1/2 kierrosta.

9. Laita sytytystulpan pistoke paikalleen.

Ohjeet häiriötilanteissa Anna kaikki sähköosien tarkastukset ja niiden parissa tehtävät työt ammattilaisen suoritettaviksi. Ota yhteyttä valtuutettuun asiakaspalveluun sellaisten häiriöiden osalta, joita ei ole mainittu tässä luvussa. Moottori ei käynnisty.

1. Avaa polttoainehana.

2. Työnnä rikastinvipu vasemmalle.

3. Kytke laitekytkin asentoon I.

4. Täytä polttoainetta tankkiin.

5. Tarkasta öljynmäärä, lisää tarvittaessa.

6. Tyhjennä polttoainesäiliö ja kaasutin. Täytä puhdas-

7. Tarkasta sytytystulppa (katso ”Hoito ja huolto / Syty-

tystulpan tarkastus ja puhdistus”).

8. Anna märän sytytystulpan kuivua. Käynnistä sen jäl-

keen moottori kaasuvivun ollessa täyden kaasun asennossa.

9. Puhdista laskeutuskuppi (katso ”Hoito ja huolto /

Laskeutuskupin puhdistus”). Moottorin teho vähäinen

1. Tarkasta ilmansuodatin.

2. Tyhjennä polttoainesäiliö ja kaasutin. Täytä puhdas-

ta polttoainetta. Pumppu ei pumppaa vettä

2. Tarkasta, vuotaako imuletku ja onko siinä reikiä.

3. Tarkasta tasotiiviste laitteen ja imuletkun välistä.

4. Käytä tukevampaa imuletkua.

5. Upota imusuodatin kokonaan.

6. Puhdista imusuodatin.

7. Sijoita pumppu lähemmäksi vesilähdettä. Pienennä

pumpun ja vedenpinnan välistä korkeuseroa.

8. Käytä lyhyempiä letkuja.

Vähäinen pumppausteho

1. Tarkasta, vuotaako imuletku ja onko siinä reikiä.

2. Tarkasta tasotiiviste laitteen ja imuletkun välistä.

3. Käytä tukevampaa imuletkua.

4. Upota imusuodatin kokonaan.

5. Puhdista imusuodatin.

6. Sijoita pumppu lähemmäksi vesilähdettä. Pienennä

pumpun ja vedenpinnan välistä korkeuseroa.

7. Käytä lyhyempiä letkuja.

Takuu Jokaisessa maassa ovat voimassa vastaavan myynti- yhtiön julkaisemat takuuehdot. Korjaamme laitteessa mahdollisesti ilmenevät häiriöt takuuajan kuluessa mak- sutta, jos häiriöiden syynä ovat olleet materiaali- tai val- mistusvirheet. Takuutapauksessa pyydämme ottamaan yhteyttä ostotositteen kanssa jälleenmyyjään tai lähim- pään valtuutettuun asiakaspalveluun. (Osoite, katso takasivu) Tekniset tiedot Oikeus teknisiin muutoksiin pidätetään. EU- vaatimustenmukaisuusvakuutus Täten vakuutamme, että jäljempänä kuvattu kone vas- taa suunnittelultaan ja rakenteeltaan sekä meidän markkinoille tuomanamme mallina EU-direktiivien olen- naisia turvallisuus- ja terveysvaatimuksia. Jos konetta muutetaan ilman meidän hyväksyntäämme, tämän va- kuutuksen voimassaolo raukeaa. Tuote: Likavesipumppu Tyyppi: 1.812-xxx Sovellettavat EU-direktiivit 2006/42/EY (+2009/127/EY) 2014/30/EU 2011/65/EU Sovelletut yhdenmukaistetut standardit EN 809: 1998: A1: 2009 + AC: 2010 EN 61000-6-3: 2007+A1: 2011+AC: 2010 EN 61000-6-1: 2007 Sovellettu vaatimustenmukaisuuden arviointime- nettely 2000/14/EY: liite V Allekirjoittaneet toimivat yrityksen johtokunnan puolesta ja sen valtakirjalla. Dokumentointivastaava: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Puh.: +49 7195 14-0 Faksi: +49 7195 14-2212 Winnenden, 2018/10/01 WWP 45 Pumppu Nimellissuuruus“ 3 Pumppausmäärä, enintään l/h 45000 Imunostokorkeus (enint.) m7 Pumppauskorkeus (enint.) m 25 Polttomoottori Moottorityyppi yksisylinterinen Tyyppi 4-tahtinen Jäähdytystapa ilmajäähdytteinen Iskutilavuus cm

Moottoriteho kW/PS 5,1/6,9 Polttoaine bensiini, vähintään 88 oktaania Polttoaineen määrä säiliössä l 3,6 Käyttöaika täydellä tankilla h 2,1 Moottoriöljyn määrä l0,5 Öljylaatu 10 W-30 15 W-40 Sytytystulppa F5T, F6TJC, F7TJC Mitat ja painot Pituus mm 580 Leveys mm 440 Korkeus mm 450 Paino ilman polttoainetta kg 36
