BP 5 Home & Garden - Αντλία νερού Kärcher - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Οικιακή και κηπουρική αντλία νερού
Μάρκα	Kärcher
Μοντέλο	BP 5 Home & Garden
Τάση τροφοδοσίας	230-240 V ~ 50 Hz
Ονομαστική ισχύς	1000 W
Μέγιστη παροχή	6000 l/h
Μέγιστο ύψος αναρρόφησης	8 m
Μέγιστη πίεση	0,48 MPa (4,8 bar)
Μέγιστο ύψος κατάθλιψης	48 m
Πίεση επανεκκίνησης (αυτόματη λειτουργία)	0,13 MPa (1,3 bar)
Τύπος αντλίας	Πολυσταδιακή 4 βαθμίδων
Βάρος (χωρίς εξαρτήματα)	12,5 kg
Κύριες λειτουργίες	Πότισμα κήπου, οικιακή παροχή, αυτόματη ή χειροκίνητη λειτουργία
Ασφάλεια	Προστασία από λειτουργία χωρίς νερό, προστασία από υπερθέρμανση
Συντήρηση και καθαρισμός	Τακτικός καθαρισμός του προφίλτρου, έκπλυση μετά από χρήση νερού με πρόσθετα
Ανταλλακτικά και δυνατότητα επισκευής	Γνήσια αξεσουάρ και ανταλλακτικά διαθέσιμα από την Kärcher
Γενικές πληροφορίες	Κατάλληλη χρήση για βιομηχανικό νερό, πηγάδι, πηγή, βρόχινο νερό, πισίνα (με πρόσθετα)

Συχνές ερωτήσεις - BP 5 Home & Garden Kärcher

Ποια υγρά μπορώ να χρησιμοποιήσω με την αντλία BP 5 Home & Garden;

Μπορείτε να χρησιμοποιήσετε βιομηχανικό νερό, νερό πηγαδιού, νερό πηγής, βρόχινο νερό και νερό πισίνας με δοσομετρημένα πρόσθετα. Η θερμοκρασία του υγρού δεν πρέπει να υπερβαίνει τους 35 °C.

Πώς να ξεκινήσετε την αντλία για πρώτη φορά;

1. Συνδέστε τον σωλήνα αναρρόφησης και τον αγωγό πίεσης. 2. Γεμίστε την αντλία με νερό μέσω του σωλήνα πλήρωσης. 3. Συνδέστε το φις στο ρεύμα. 4. Τοποθετήστε τον διακόπτη στο « I/On » για χειροκίνητη λειτουργία ή « Auto » για αυτόματη λειτουργία.

Τι να κάνετε αν η αντλία δεν αντλεί νερό;

Ελέγξτε ότι η αντλία είναι σωστά γεμισμένη (παρουσία αέρα). Καθαρίστε το προφίλτρο και την περιοχή αναρρόφησης. Βεβαιωθείτε ότι οι συνδέσεις είναι στεγανές και ότι ο σωλήνας αναρρόφησης δεν είναι φραγμένος.

Πώς λειτουργεί η αυτόματη λειτουργία;

Στην αυτόματη λειτουργία, η αντλία ξεκινά μόλις η πίεση πέσει κάτω από 1,3 bar (περίπου 0,13 MPa) λόγω άντλησης νερού, και σταματά αυτόματα μετά από σύντομη καθυστέρηση όταν σταματήσει η ροή.

Τι να κάνετε σε περίπτωση παγετού;

Αδειάστε τελείως την αντλία και τα εξαρτήματα. Ανοίξτε τη βρύση στην πλευρά πίεσης για αποσυμπίεση. Αφαιρέστε τους σωλήνες, καθαρίστε το προφίλτρο, αναποδογυρίστε την αντλία για να αδειάσει το υπολειπόμενο νερό, και αποθηκεύστε την σε μέρος προστατευμένο από τον παγετό.

Πώς να καθαρίσετε το προφίλτρο;

Ξεβιδώστε το καπάκι του σωλήνα πλήρωσης, αφαιρέστε το προφίλτρο με τη βαλβίδα αντεπιστροφής. Διαχωρίστε τα δύο μέρη, καθαρίστε τα με τρεχούμενο νερό, λιπάνετε τα τσιμούχες αν χρειαστεί με γράσο Kärcher, και επανασυναρμολογήστε τα.

Γιατί σταματά η αντλία και ανάβει η LED « Σφάλμα πλευράς αναρρόφησης »;

Αυτό υποδεικνύει έλλειψη νερού ή εμπόδιο στην αναρρόφηση. Ελέγξτε τη στάθμη νερού στη δεξαμενή, τη στεγανότητα των συνδέσεων στην πλευρά αναρρόφησης και καθαρίστε το προφίλτρο.

Μπορώ να χρησιμοποιήσω την αντλία για να τροφοδοτήσω ένα πλυντήριο ρούχων;

Ναι, η αντλία μπορεί να τροφοδοτήσει πλυντήρια ρούχων ή καζανάκια. Χρησιμοποιήστε τον προσαρμογέα 2 οδών για να συνδέσετε πολλές συσκευές. Βεβαιωθείτε ότι η πίεση λειτουργίας είναι επαρκής (δείτε χαρακτηριστικά).

Ποιο είναι το μέγιστο ύψος αναρρόφησης;

Το μέγιστο ύψος αναρρόφησης είναι 8 μέτρα. Για καλύτερη απόδοση, χρησιμοποιήστε έναν σωλήνα αναρρόφησης ανθεκτικό στο κενό με βαλβίδα αντεπιστροφής.

Πού μπορώ να βρω ανταλλακτικά και αξεσουάρ;

Χρησιμοποιήστε αποκλειστικά γνήσια ανταλλακτικά Kärcher. Μπορείτε να τα παραγγείλετε από τον ιστότοπο www.kaercher.com ή από τον αντιπρόσωπό σας. Τα προτεινόμενα αξεσουάρ περιλαμβάνουν τον εύκαμπτο σωλήνα αντιστάθμισης πίεσης και το δοχείο αντιστάθμισης.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ BP 5 Home & Garden Kärcher

Περιεχόμενα και ανταλλακτικά 41

Παραδόσεις Εξοπλισμού 41

Εγγύηση 41

Σωσήματα αφαλαίς 41

Περιγραφή συσκευής 41

Οδηγίες λειτουργίας 42

Λειτουργία 43

Μεταφορά 43

Αποθήκευση 43

Φροντίδα και συντήρηση 43

Βοήθεια σε περίπτωση βλάβης 44

Τεχνικά χαρακτηριστικά 45

Δηλώσεις συμμόρφωσης 46

Ενικές υποδείξεις

Πριν από την πρώτη χρήση της συσκευής, διαβάστε αυτές τις οδηγίες χρήσης και τις συνοδευτικές υποδείξεις.

ασφάλειας. Στη συνέχεια εφαρμόζεται όπως μοιάζει να φυλάξετε τα δύο βιβλιαράκια για μεταγενέστερη χρήση ή τον πίνακα ειδικών τύπων.

Προβλεπόμενη χρήση

Κατά την ούνδεση αυτού του προϊόντος στο δίκτυο νερού πρέπει να τηρούνται οι απαιτήσεις του EN 1717. Σε περίπτωση ανάγκης ρωτήστε την ειδικευμένη εταιρεία ή όποιος παρέχει υγειονομικές υπηρεσίες ή έναν ανάλογο κατάλληλο τεχνικό.

Χρησιμοποιείτε τη συσκευή αποκλειστικά για την οικιακή σας κατοικία.

Λόγω της διαρκούς πίεσης λειτουργίας, η συσκευή είναι κατάλληλη για χρόνο στην κατοικία και στον κήπο:

Προσφορά ταυτοτήτων ή έκταση ως εκκατοικίες, π.χ. σύνδεση με διάφορα άρδευση κήπου

Υποδείξεις για τη λειτουργία β. Κεφάλαιο προϊόντος λειτουργίας ή αυτιάς στην αυτόματη λειτουργία.

Επιτρεπόμενα αντλούμενα υγρά

Επιτρεπόμενα αντλούμενα υγρά:

• Νερό χρήσης
• Νερό πηγαδιού
• Πηγαία ύδατα, όμβρια ύδατα
• Νερό βρύσης με την προβλεπόμενη οξύτητα προσθέτων

Η θερμοκρασία του αντλούμενου υγρού δεν επιτρέπεται να υπερβαίνει τους 35°C

Ακατάλληλη χρήση

Υπόδειξη

Ο κατασκευαστής δεν ευθύνεται για ενδεχόμενες ζημιές που οφείλονται σε εσφαλμένη χρήση ή σε λάθος χειρισμό.

ΠΡΟΣΟΧΗ

Χρήση της συσκευής για ενίσχυση της υπάρχουσας πίεσης των σωληνώσεων

Σημειώσεις για την ασφαλή χρήση

Λαμβάνετε υπόψη τα τεχνικά στοιχεία.

Η συσκευή δεν είναι κατάλληλη για συνεχή λειτουργία αντλίας (π.χ. ως αντλία αντλίας, αντλία πηγής). Για λόγους προστασίας, η συσκευή διαθέτει ασφάλεια έναντι υπερφόρτωσης (βλ. Κεφάλαιο Ασφάλεια Έναντι Υπερφόρτωσης).

Προστασία του περιβάλλοντος

Τα υλικά συσκευασίας είναι ανακυκλώσιμα.

Απορρίπτετε τις συσκευασίες με περιβαλλοντικά ορθό τρόπο.

Οι ηλεκτρικές και ηλεκτρονικές συσκευές περιέχουν πολύτιμα ανακυκλώσιμα υλικά και, συχνά, εξαρτήματα όπως μπαταρίες, επαναφορτιζόμενες μπαταρίες ή λάδια, τα οποία σε περίπτωση λανθασμένης χρήσης ή απόρριψης μπορούν να θέσουν σε κίνδυνο την ανθρώπινη υγεία και το περιβάλλον. Ωστόσο, τα εξαρτήματα είναι απαραίτητα για τη σωστή λειτουργία της συσκευής. Συσκευές που φέρουν αυτό το σύμβολο δεν επιτρέπεται να απορρίπτονται μαζί με τα οικιακά απορρίμματα.

Υποδείξεις σχετικά με τα υλικά (REACH)

Ενημερωτικές πληροφορίες σχετικά με τα υλικά είναι διαθέσιμες στη διεύθυνση: www.kaercher.com/REACH

Παρελκόμενα και ανταλλακτικά

Χρησιμοποιείτε μόνο γνήσια παρελκόμενα και γνήσια ανταλλακτικά, καθώς αυτά εγγυώνται την ασφαλή και απροβλημάτιστη λειτουργία της συσκευής.

Πληροφορίες σχετικά με τα παρελκόμενα και τα ανταλλακτικά βρείτε στη διεύθυνση www.kaercher.com, όπως και στο τέλος αυτών των οδηγιών.

Παράδοση συσκευής

Ο παραδότης συσκευής ενηλικίωσης της συσκευής συντελείται επάνω στην παράδοση. Κατά την παράδοση από την παράδοση της συσκευής ελέγξτε την πληρότητα των περιεχομένων. Σε περίπτωση που λείπουν παρελκόμενα ή έχουν προκληθεί ζημιές κατά τη μεταφορά, ενημερώστε τον προμηθευτή σας.

Εγγύηση

Σε κάθε χώρα ισχύουν όροι εγγύησης που εκδίδονται από την αρμόδια εταιρεία διανομής μας. Τυχόν βλάβες στη συσκευή σας επιδιορθώνονται από εμάς χωρίς χρέωση εντός της προθεσμίας εγγύησης, εφόσον οφείλονται σε σφάλμα κατασκευής. Σε περίπτωση εγγύησης απευθυνθείτε στον προμηθευτή σας ή στο πλησιέστερο εξουσιοδοτημένο τμήμα εξυπηρέτησης πελατών, προσκομίζοντας την απόδειξη αγοράς (για διευθύνσεις βλέπε την πίσω σελίδα).

Συστήματα ασφαλείας

ΠΡΟΣΟΧΗ

Εγκατάσταση προστατευτικών συστημάτων ασφαλείας

Τα συστήματα ασφαλείας χρησιμεύουν για την προστασία σας.

Μην προσπαθείτε και μην παρακάμπτετε τα συστήματα ασφαλείας

Ασφάλεια ξηράς λειτουργίας

Η συσκευή αναγνωρίζει την έλλειψη νερού. Όταν κατά τη λειτουργία δεν αντλείται και αντλείται νερό εντός ενός ορισμένου χρονικού διαστήματος, η αντλία απενεργοποιείται. Στη χειροκίνητη λειτουργία αυτό συμβαίνει μετά από 4 λεπτά, στην αυτόματη λειτουργία μετά από 3 λεπτά. Την ανάγκη αναβοσβήνει η λυχνία LED "Σφάλμα στην παροχή νερού".

Περιγραφή συσκευής

Σε αυτές τις οδηγίες λειτουργίας περιγράφεται ο μέγιστος δυνατός εξοπλισμός. Στο παραδοτέο υλικό υπάρχουν διαφορές ανάλογα με το μοντέλο (ανατρέξτε στη συσκευασία).

Εικόνες, βλέπε σελίδα διαγραμμάτων Εικόνα Α

① Προσαρμογέας σύνδεσης για αντλία G1 (2) Σύνδεση αναρρόφησης (είσοδος) G1 (33,3 mm) ③ Τόπος πλήρωσης ④ Πρίζα και ενσωματωμένη βαλβίδα αντεπιστροφής ⑤ Καπάκι ⑥ Καθαριστής φίλτρου ⑦ Προσαρμογέας σύνδεσης 2-οδών για αντλία G1 ⑧ Σύνδεση G1 (33,3 mm) σωλήνας πέσης (έξοδος) ⑨ Διακόπτης ON/OFF ⑩ Υποδοχή καλωδίου και καλώδιο ηλεκτρικής σύνδεσης με βύσμα ⑪ Ένδειξη σφάλματος

⑫ Θέμα ατκαούσιουκ ⑬ LED «Σφάλμα στην πλευρά αναρόφησης» ⑭ LED «Σφάλμα στην πλευρά πέσης» ⑮ Και η καύση ⑯ Βοήθεια στο άνοιγμα

Θέση σε λειτουργία

Σύνδεση της χρήσης με τους σωλήνες αναρρόφησης, στοιχεία φίλτρου και σύνδεση εύκαμπτων σωλήνων της Kärcher. Σε περίπτωση χρήσης εξαρτημάτων μη αυθεντικών κατασκευαστών ενδέχεται να παρουσιαστούν βλάβες λειτουργίας και στη μεταφορά του υγρού, ιδιαίτερα δε κατά τη χρήση συστημάτων σύνδεσης για αντλία.

Φόρτιση

Υπόδειξη

Ακόμη και οι πιο μικρές διαρροές μπορεί να οδηγήσουν σε βλάβες λειτουργίας.

Σε περίπτωση που πρέπει να αντληθεί νερό με άμμο, συνιστούμε τη χρήση ενός πρόσθετου προφίλτρου. Τοποθέτησε το προφίλτρο μεταξύ του εύκαμπτου σωλήνα αναρρόφησης και της αντλίας.

Για πληροφορίες σχετικά με το στόμιο αναρρόφησης και το προφίλτρο βλ. Κεφάλαιο Εξαρτήματα και ανταλλακτικά.

1. Βιδώστε τον ανταπτόρα σύνδεσης στη σύνδεση αναρρόφησης της αντλίας (είσοδος) και σφίξτε με το χέρι.

Εικόνα Β

2. Συνδέστε τον ανθεκτικό στο κέντρο εύκαμπτο σωλήνα αναρρόφησης.

Σύνδεση σωλήνα πέσης

1. Βιδώστε τη βίδα ανταπτόρα σύνδεσης στη σύνδεση πέσης της αντλίας (έξοδος) και σφίξτε με το χέρι.

Εικόνες

Ο βιοβοός αυτόματος επιτρέπει την ταυτόχρονη λειτουργία 2 συσκευών (π.χ. ταυτόχρονα και ψυγείο). Μπορεί να τοποθετηθεί έτσι, ώστε είτε και οι δύο έξοδοι να βρίσκονται στο ίδιο είτε η μία έξοδος να βρίσκεται στο ίδιο και η άλλη επάνω.

Εικόνα D

2. Σύνδεση του αγωγού πέρασης

1. Σε περίπτωση χρήσης μόνο μίας εξόδου, η έξοδος που δεν χρησιμοποιείται μπορεί να σφραγιστεί με το μονωτικό πώμα.

πληρωσαντλίας

1. Ελέγξτε το καπάκι του στομίου πλήρωσης με το χέρι ή χρησιμοποιώντας ένα στέλεχος καθαρισμού (π.χ. διαμέτρου 8 mm). 2. Πληρώστε την αντλία επάνω από το στόμιο πλήρωσης με νερό έως το περιθώριο.

Εικόνα F

1. Βιοδότη το κατάκι του οποίου πληρώνει και οφείτε καλά με το χέρι η χροοίοτιώντε εν ατέλεχος καταβιδίου.
2. Εάν υπάρχει, αφαιρέστε τις βαλβίδες διακοπής στον αγωγό μέσης (βλ. Κεφάλαιο Αυτοματισμού και Εκτο-πών μέσης).

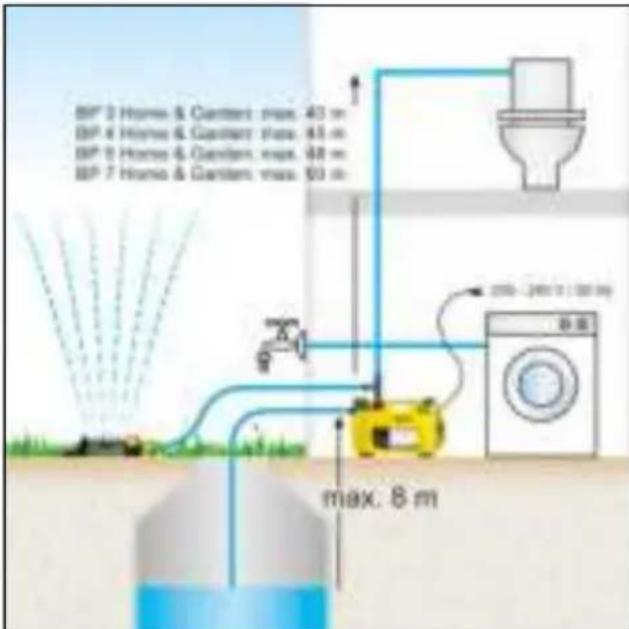

Σταθερή εγκατάσταση

1. Συμβουλευτείτε το εγχειρίδιο αναφοράς και τον οδηγό χρήσης (βλ. Κεφάλαιο Ορθογραφίας). Σε μια σταθερή κατάσταση, μην προχωρήσετε ταχύτερα από τις βιοτικές συνθήκες.

2. Πληρώστε την αντλία (βλ. κεφάλαιο Πλήρωση αντλίας).

Στερέωση αντλίας

Σε μια σταθερή εγκατάσταση, η αντλία μπορεί να βιδωθεί σταθερά επάνω σε μια κατάλληλη επιφάνεια.

1. Τοποθετήστε το προς τα έξω και περιέργεια από τα πλευρά και από τις δύο πλευρές του περιβλήματος. Εικόνα G
2. Τοποθετήστε τα λαστιχένια πόδια στο περίβλημα.
3. Βιδώστε σταθερά την αντλία σε κατάλληλες βίδες επάνω σε μια επίπεδη επιφάνεια.

Αντλία για εκτόνωση πίεσης

Συνιστούμε την τοποθέτηση με σταθερή εγκατάσταση σε πλευρικά ενός εύκαμπτου ελαστικού, όπως π.χ. ένα εύκαμπτο σωλήνα αντλίας πίεσης (βλ. κεφάλαιο Παραρτήματα και αντικαταστάσεις). Αυτό έχει τα εξής πλεονεκτήματα:

• Περισσότερη ευελιξία κατά την τοποθέτηση και τη θέση λειτουργίας, μείωση του θορύβου, καθώς δεν μεταδίδονται κραδασμοί στους αγωγούς στα συστήματα νερού οικιακής χρήσης. Η αντλία λειτουργεί σταθερότερα και ηπιότερα.

Συνιστούμε την τοποθέτηση βαλβίδας διακοπής (εν περιλαμβάνεται στο στενό παρελκόμενο) ανάμεσα στην αντλία και τον αγωγό πίεσης για να διευκολύνετε την εκκένωση και την εκτόνωση της πίεσης στο όλο. Κατά την εκκένωση της αντλίας, με το κλείσιμο της βαλβίδας διακοπής μπορεί να αποτραπεί η εκροή νερού από τον αγωγό πίεσης.

Εάν παρατηρείται συχνά είσοδος της πίεσης λόγω διαφορών στο οικιακό σύστημα, τότε η αντλία ενεργοποιείται χωρίς ανάγκη νερού. Σε αυτήν την περίπτωση συνιστούμε την εγκατάσταση αντλίας πίεσης (βλ. Κεφάλαιο Παραρτήματα και αντικαταστάσεις).

Λειτουργία

Έναρξη λειτουργίας

1. Συνδέστε το φις ρεύματος στην πρίζα. 2. Ενεργοποιήστε τη συσκευή από διακόπτη ON/OFF.

Εικόνες

Χρησιμοποιήστε τη θέση διακόπτη "I/On" για τη χειροκίνητη λειτουργία. Χρησιμοποιήστε τη θέση διακόπτη "Auto" για την αυτόματη λειτουργία (βλ. επίσης κεφάλαιο Τρόπος λειτουργίας της αντλίας στην αυτόματη λειτουργία).

Υπόδειξη

Μπορείτε να πατήσετε εύκολα το διακόπτη ON/OFF με το πόδι.

1. Στη μέτρηση του χρόνου απόκρισης, αναζητήστε την ακριβή τιμή μέτρησης.
2. Περιμένετε έως ότου η αντλία αναρροφήσει και αντλήσει το νερό.

Όταν η προχή είναι πολύ μικρή, η ασφάλεια ενεργοποιείται από τον ελεγκτή της συσκευής (βλ. Κεφάλαιο Ασφάλεια και προς λειτουργίας).

Τρόπος λειτουργίας της αυτόματης λειτουργίας

Η αυτόματη λειτουργία, οι οικιακές συσκευές και τα κτίρια διατηρούν αυτόματα σταθερή τη θερμοκρασία:

Η αντλία ενεργοποιείται όταν η πίεση πέσει κάτω από 0,13 MPa (1,3 bar). Η αντλία λειτουργεί όσο η παροχή είναι μεγαλύτερη από 0,60 l/h. - Όταν ολοκληρωθεί η άντληση νερού, τότε απενεργοποιείται και πάλι στο σύστημα. Μετά από ένα σύντομο διάστημα ασφαλείας, η αντλία μεταβαίνει σε κατάσταση αναμονής (λειτουργία Standby).

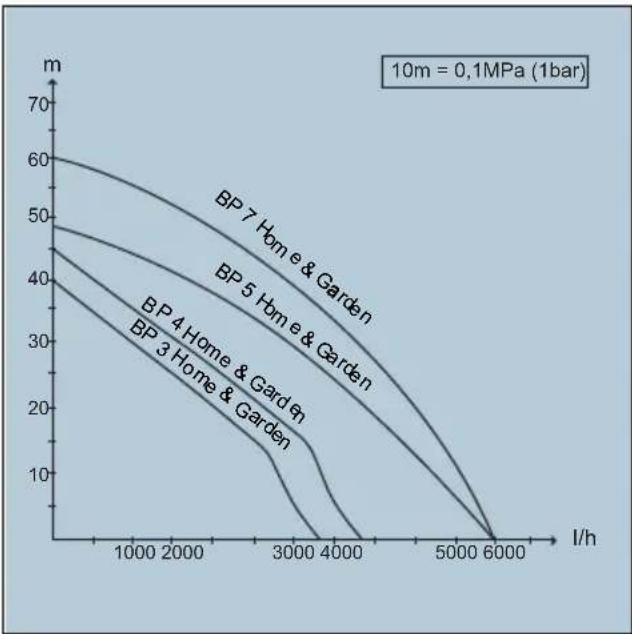

Βελτιστοποίηση της παροχής

Η παροχή αυξάνεται τόσο περισσότερο:

• 030 μικρότερο είναι το πανοραμετρικό ύψος όσο μικρότερη είναι η διάμετρος του χρησιμοποιούμενου εύκαμπτου σωλήνα. Όσο κοντύτερος είναι ο χρησιμοποιούμενος εύκαμπτος σωλήνας, τόσο μικρότερη είναι η απώλεια που προκαλεί το συνδεδεμένο παρελκόμενο.

Περιγραφή λειτουργίας

1. Απενεργοποιήστε τη συσκευή από το διακόπτη ON/OFF.
2. Ανοίξτε το φ 1εμυατοαΤνΤβπικα Οταυ ν ουκευν ευπυοιοειταλ γαυα για πρώτη φορά εττα ατιοευαιοχπονικο διαοτμα, τηριτε τις ρουθευτοβσειγ (βλ. Κεφάλαιο Οροντλια και συντηρηση).

Μεταφορά

• Μεταφέρετε τη συσκευή. ΠΡΟΣΟΧΗ

Χαλαρά και εύκαμπτοι σωλήνες στο πάνω μέρος

Κίνδυνος τραυματισμού κατά τη μεταφορά ή τη χρήση της συσκευής. Προσέξτε και τους εύκαμπτους σωλήνες. Τοποθετήστε το καλώδιο στο στήριγμα και ασφαλίστε το με θεσιακό καλώδιο. Ανυψώστε και μεταφέρετε τη συσκευή από τη λαβή μεταφοράς.

• Μεταφορά της συσκευής με όχημα.

Ασφαλίστε τη συσκευή έναντι ολίσθησης και ανατροπής.

Αποθήκευση

ΠΡΟΣΟΧΗ

Κίνδυνος παγετού

Η συσκευή μπορεί να καταστραφεί αν παγώσει.

Αδειάστε τελείως τη συσκευή και τα παρελκόμενα.

Φυλάξτε τη συσκευή στον παγετό.

1. Ανοίξτε τη μονάδα παροχής νερού που είναι συνδεδεμένη στην πλευρά της βρύσης (π.χ. τη βρύση). Η συσκευή δεν βρίσκεται υπό τάση. 2. Εκκενώστε τη συσκευή και τους εύκαμπτους σωλήνες. 3. Αφαιρέστε τους αγωγούς αναρρόφησης και πίεσης. 4. Ανοίξτε και αφαιρέστε το καπάκι του στομίου πλήρωσης με το χέρι ή χρησιμοποιώντας ένα τετράγωνο κατσαβίδι. 5. Καθαρίστε το προφίλτρο (βλ. κεφάλαιο Καθαρισμός προφίλτρου). 6. Ανασηκώστε τη συσκευή και εκκενώστε την πλήρως μέσω του στομίου εκροής νερού. 7. Τοποθετήστε το προφίλτρο. 8. Τοποθετήστε το καπάκι. 9. Αποθηκεύστε τη συσκευή σε χώρο ανθεκτικό στον παγετό.

Φροντίδα και συντήρηση

Η συσκευή δεν χρειάζεται συντήρηση, π.χ. δεν πρέπει να εκτελούνται τακτικά έργα συντήρησης.

Εκτόνωση πίεσης

1. Ανοίξτε και κλείστε τη συνδεδεμένη βαλβίδα πίεσης για εκτόνωση της πίεσης.

Η ουδέτερη βαλβίδα βρίσκεται υπό πίεση.

Εκπλυση αντλίας

1. Όταν αντιληφθείτε με πρόθεση, εκπλύνετε την αντλία με καθαρό νερό έπειτα από κάθε χρήση.

Καθαρισμός προφίλτρου

Ελέγχετε τακτικά το προφίλτρο για ρύπους και εάν χρειαστεί καθαρίστε το.

1. Ανοίξτε και αφαιρέστε το καπάκι του στομίου πλήρωσης με το χέρι ή χρησιμοποιώντας ένα στέλεχος καταλλήλου.
2. Αφαιρέστε το προφίλτρο από την ενσωματωμένη βαλβίδα αντεπιστροφής

Εικόνα Η

1. Αποσυνδέστε τη βαλβίδα αντεπιστροφής από το προφίλτρο.
2. Καθαρίστε το προφίλτρο και τη βαλβίδα αντεπιστροφής σχολαστικά με τρεχούμενο νερό.
3. Αν χρειαστεί, εκπλύνετε τα υπολείμματα ρύπων από την αντλία.
4. Ελέγξτε την ελεύθερη κίνηση της βαλβίδας αντεπιστροφής.

ΠΡΟΣΟΧΗ

Χρήση ακατάλληλων πλυματικών

Βλάβη στα στεγανωτικά. Χρησιμοποιήστε το γράσο που διατίθεται από την εταιρεία Karcher (6.288-143.0). Χρησιμοποιείτε μόνο στεγανωτικό γράσο χωρίς ορυκτά συστατικά. 7. Σε περίπτωση δυσκολίας κίνησης λιπάνετε τα στεγανωτικά. 8. Συνδέστε το προφίλτρο και τη βαλβίδα αντεπιστροφής. 9. Το προφίλτρο πρέπει να τοποθετηθεί στο άνοιγμα πλήρωσης μεγάλης δύναμης. Προσέξτε να είναι σωστή η θέση τοποθέτησης (υποδοχές). Εικόνα I

Βοήθεια σε περίπτωση βλάβης

Η αντλία λειτουργεί, αλλά δεν αναρροφά

Η συσκευή λειτουργεί και παραμένει χαμηλής κατανάλωσης κατά τη διάρκεια της λειτουργίας.

Οι βλάβες οφείλονται συχνά σε απλές αιτίες, τις οποίες μπορείτε να αντιμετωπίσετε μόνοι σας με τη βοήθεια του ακόλουθου πίνακα. Σε περίπτωση αμφιβολίας ή σε περίπτωση βλάβης που δεν αναφέρεται εδώ, παρακαλούμε να απευθυνθείτε στο εξουσιοδοτημένο τμήμα εξυπηρέτησης πελατών. Υπάρχει αέρας στην αντλία. 1. Ελέγξτε την κατάλληλη θέση σε λειτουργία (βλ. κεφάλαιο Θέση σε λειτουργία και έναρξη λειτουργίας). Σωματίδια ρύπων μπλοκάρουν την περιοχή αναρρόφησης. 1. Αποσυνδέστε το φις ρεύματος από την πρίζα. 2. Καθαρίστε την περιοχή αναρρόφησης. Το προφίλτρο είναι λερωμένο. 1. Αποσυνδέστε το φις ρεύματος από την πρίζα. 2. Αφήστε την αντλία να κρυώσει. 3. Καθαρίστε την περιοχή αναρρόφησης. 4. Καθαρίστε το προφίλτρο (βλ. κεφάλαιο Καθαρισμός του προφίλτρου). 5. Τοποθετήστε τα υπολείμματα ρύπων στο κάτω μέρος του δοχείου πλήρωσης έξω από την οπή πλήρωσης. 6. Ενεργοποιήστε την αντλία. Ο εύκαμπτος σωλήνας αναρρόφησης ή ο αντάπτορας σύνδεσης δεν είναι σωστά τοποθετημένος. 1. Ελέγξτε εάν έχουν τοποθετηθεί σωστά τα στεγανωτικά. 2. Σφίξτε με το χέρι τον εύκαμπτο σωλήνα αναρρόφησης και τον αντάπτορα σύνδεσης. Διακοπή παροχής ρεύματος. 1. Ελέγξτε τις ασφάλειες και τις ηλεκτρικές συνδέσεις. Το προφίλτρο είναι βουλωμένο. 1. Καθαρίστε το προφίλτρο (βλ. κεφάλαιο Καθαρισμός του προφίλτρου).

1. ΕΤΑΙΡΕΙΑ ΑΥΤΟΜΑΤΩΝ ΤΩΝ ΡΥΘΜΩΝ ΟΤΩ ΚΑΤΩ ΕΡΟΣ ΤΟΥ ΣΤΟΙΧΕΙΟΥ ΠΛΗΡΩΣΗΣ ΓΕΩΣ ΤΗΣ ΟΤΗΣ ΠΛΗΡΩΣΗΣ.

Η συσκευή βρίσκεται στην αυτόματη λειτουργία και η πίεση του συστήματος είναι μεγαλύτερη από 1,3 bar.

Στην αυτόματη λειτουργία η συσκευή δεν λειτουργεί εάν η εσωτερική πίεση είναι μεγαλύτερη από 1,3 bar, δηλ. κατά την ενέργεια άντλησης ύδατος μεγαλύτερη από 13 m.

1. Μειώστε την πίεση στο σύστημα.

Η αντλία ενεργοποιείται αυτόματα, μόλις η πίεση στο σύστημα πέσει κάτω από 1,3 bar.

Διακόπτεται η λειτουργία της αντλίας, η λυχνία LED

"Σφάλμα στην πλευρά αναρρόφησης" ανάβει

Υπάρχει πρόβλημα στην παροχή, δεν αναπτύσσεται πίεση.

1. Αποσυνδέστε το φις ρεύματος από την πρίζα.
2. Ελέγξε εάν υπάρχει αρκετό νερό στο δοχείο αναρρόφησης (π.χ. στη δεξαμενή).
3. Ελέγξτε τις συνδέσεις στην πλευρά αναρρόφησης για διαρροές.
4. Καθαρίστε το προφίλτρο (βλ. κεφάλαιο Καθαρισμός προφίλτρου).
5. ΕΤΑΥΕΤΕ ΤΑ ΥΠΟΛΕΙΜΜΑΤΑ ΤΟΥ ΡΥΘΜΙΣΤΗ ΚΑΤΩΘΕΡΟΣ ΤΟΥ ΟΤΟΥΡΙΟΥ ΤΑΝΡΩΣΗΣ ΜΕ ΤΗΣ ΟΤΝΙΚΕΣ ΤΑΝΡΩΣΗΣ
6. Ενεργοποιήστε την αντλία. Η πίεση είναι πολύ μικρή, παρακαλώ απενεργοποιήστε την αντλία.
7. Ελέγξτε εάν υπάρχει αρκετό νερό στο δοχείο αναρρόφησης (π.χ. στη δεξαμενή). 2. Ανοίξτε περισσότερο τη βρύση.

Η πίεση αυξάνεται.

Ελέγξτε την αναρρόφηση για διαρροές και στεγανότητα.

βρύσης. Η αντλία δεν ολοκληρώνει τη λειτουργία αναρρόφησης.

1. Ανοίξτε τη βρύση. 2. Ελέγξτε το σύστημα για διαρροές.

Εάν η διαρροή δεν μπορεί να αντιμετωπιστεί, τοποθετήστε ένα δοχείο εισροής τρίτης. (Βλ. Κεφάλαιο Παράρτημα Εναλλακτικά).

Διακόπτεται η λειτουργία της αντλίας στην αυτόματη λειτουργία, η λυχνία LED "Σφάλμα στην πλήρωση" ανάβει.

Η αντλία ενεργοποιείται και απενεργοποιείται συχνά λόγω διαρροών.

1. Ελέγξτε την πλευρά πίεσης για διαρροές (π.χ. βρύση που στάζει).

Εάν η διαρροή δεν μπορεί να αντιμετωπιστεί, τοποθετήστε ένα δοχείο εισροής τρίτης. (Βλ. Κεφάλαιο Παράρτημα Εναλλακτικά).

1. Ενεργοποιήστε την αντλία.

Η αντλία είναι τώρα χαμηλή μετά την ενεργοποίηση της αντλίας. Η συσκευή ενεργοποιείται αυτόματα και ενεργοποιείται και απενεργοποιείται.

1. Αυξήστε την πίεση στην πρίζα.

Για χρήση με κοινούς εύκαμπτους σωλήνες, χρησιμοποιήστε έναν εύκαμπτο σωλήνα με ελάχιστο μήκος 3 μέτρα ή 15 μέτρα με διάμετρο 1/2 ίντσας. Για σύνδεση με υδραυλική εγκατάσταση, τοποθετήστε έναν εύκαμπτο σωλήνα ή ένα εξάρτημα σύνδεσης (βλ. Κεφάλαιο Παράρτημα και Αντικατάσταση).

1. Ενεργοποιήστε την αντλία.

Ανάβει η λειτουργία της αντλίας στη χειροκίνητη λειτουργία, η λυχνία LED "Ζραλμα στην πρίζα" ανάβει.

Η συσκευή λειτουργεί τουλάχιστον 4 ώρες, πριν να είναι κρύα έξω στην πρίζα (π.χ. η βρύση). Η προστασία υπερφόρτωσης απενεργοποιεί τη συσκευή.

1. Αποσυνδέστε το φις ρεύματος από την πρίζα. 2. Ανοίξτε τη βάνα νερού που είναι συνδεδεμένη στην πρίζα. Η συσκευή δεν βρίσκεται υπό πίεση.

3. Ενεργοποιήστε την αντλία.

Η ισχύς προστασίας ενεργοποιείται ή είναι πολλαπλή.

Σωματίδια ρύπων μπορούν να φράξουν την περιοχή αναρρόφησης.

1. Αποσυνδέστε το φις ρεύματος από την πρίζα. 2. Καθαρίστε την περιοχή αναρρόφησης. Το προϊόν είναι λερωμένο. 1. Αποσυνδέστε το φις ρεύματος από την πρίζα. 2. Αφήστε την αντλία να κρυώσει. 3. Καθαρίστε την περιοχή αναρρόφησης.

1. Καθαρίστε το προφίλτρο (βλ. κεφάλαιο Καθαρισμός προφίλτρου).
2. Επαναφέρετε τα υπολείμματα των ρύπων κάτω μέρος του στομίου πλήρωσης μέσω της οπής πλήρωσης.
3. Ενεργοποιήστε την αντλία. Η υπεραναρρόφηση παρουσιάζει διαρροή.
4. Ελέγξτε την πλευρά του αγωγού για διαρροές. Υπέρβαση του μέγιστου ύψους ανύψωσης ή μη δέλτοποίηση της ποσότητας ανύψωσης.
5. Τηρείτε το μέγιστο ύψος ανύψωσης (βλ. κεφάλαιο Τεχνικά χαρακτηριστικά).
6. Εάν είναι αναγκαίο, επιλέξτε διαφορετική διάμετρο εύκαμπτου σωλήνα ή μεγαλύτερο μήκος εύκαμπτου σωλήνα (βλ. Κεφάλαιο Βελτιστοποίηση της παροχής). Η διατομή στην ημέρα τριήμερης είναι οξεία. 1. Ανοίξτε τελείως τη βαλβίδα της βρύσης. Ο εύκαμπτος σωλήνας στην πλευρά πίεσης έχει διπλωθεί.
7. Διορθώστε το δίπλωμα του εύκαμπτου σωλήνα.

Τεχνικά χαρακτηριστικά

		B & Garden	BP 4 Home & Garden	BP 5 Home & Garden	BP 7 Home & Garden
Hλεκτρική σύνδεση
Τάη δικτύουν V 230-240 230-240 230-240 230-240
Σ u x v o	ó	T	η	T	α
Ονομαστική ισχύς	W	800	950	1000	1200
Στοίχεία ισχύος συσκεύς
Παροχή μέγιση	I/h	3300	3800	6000	6000
Υψος αναρρόφησης (μέγ.)	m	8	8	8	8
Πίεση (μέγ.)	MPa (bar)	0,40 (4,0)	0,45 (4,5)	0,48 (4,8)	0,60 (6,0)
丫ψος ανύψωσης (μέγ.)	m	40	45	48	60
Πίεση επιανεκκίνησης στην αυτόματη λεῖουργία (μέγ.)	MPa (bar)	0,13 (1,3)	0,13 (1,3)	0,13 (1,3)	0,13 (1,3)
Μέγεθος σωματίδιου (μέγ.) του εἰπιρεπόμενου αντλούμενου ηρού	mm	1	1	1	1
Είδος αντλίας		Jet	Στρόβιλος	Πολυφασικό 4-δικό	Πολυφασικό 5-δικό
Τύπος LED σύμφωνα με το EN 60825-1		Katηγορία 1	Katηγορία 1	Katηγορία 1	Katηγορία 1
丫πόδειξη εφαρμούγης
Δρδευση (μέγ.)	m²	500	800	1000	1200
Οικιακή τροφοδοσία (μέγ.)	Ατομα	8	10	12	12
Δρδευση + Αικιακή τροφοδοσία με 4 ἀτομα (μέγ.)	m²	300	600	800	900
Διαστάσεις και βάρη
Βάρος (χωρίς παρελκόμενα)	kg	10,3	10,6	12,5	13,0
Μετρημένες τιμές κατά EN ISO 20361
Στάθμη ηχητικής πίεσης L pA	d	B	(	A	) 6
	d	B	(	A	) 7

Με την επιφύλαξη τεχνικών αλλαγών.

Δήλωση συμμόρφωσης ΕΕ

Με το παρόν δηλώνουμε ότι η παρακάτω μηχανή λόγω του σχεδιασμού και του τύπου της κατασκευής της καθώς και στην έκδοση την οποία έχουμε διαθέσει στην αγορά πληροί τις σχετικές βασικές απαιτήσεις για την ασφάλεια και την υγεία των Οδηγιών ΕΕ. Σε περίπτωση τροποποίησης της μηχανής που δεν έχει συμφωνηθεί με εμάς, αυτή η δήλωση ακυρώνεται.

Προϊόν: Αντλία

Τύπος: 1.645-xxx

Σχετικές Οδηγίες ΕΕ

2014/35/ΕΕ

2014/30/ΕΕ

2000/14/ΕΚ

2011/65/ΕΕ

Εναρμονισμένα πρότυπα

EN 60335-1

EN 60335-2-41

EN 62233: 2008

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 1977+A1: 2001+A2: 2008

EN 61000-3-2: 2014

EN 61000-3-3:2013

EN 50581

Εφαρμοσμένη διαδικασία αξιολόγησης συμμόρφωσης

2000/14/ΕΚ: Παράρτημα V

Στάθμη ηχητικής ισχύος dB(A)

BP2G

Μετρημένη: 69

Εγγυημένη: 72

BP3 G, BP3 G Set +, BP3 H&G

Μετρημένη: 73

Εγγυημένη: 76

BP4G

Μετρημένη: 72

Εγγυημένη: 75

BP4 H&G eco

Μετρημένη: 75

Εγγυημένη: 78

BP5 H&G

Μετρημένη: 74

Εγγυημένη: 77

BP7 H&G eco

Μετρημένη: 73

Εγγυημένη: 76

Ουογραοονς Ενεργούν Κατέντοα και Ετήρεουσιό ατό διοικητικό συμβούλιο.

Πανηρεούσι Τέκνηρωμας. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Karcher-Str. 28 - 40
