ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ HD 10154 Cage Food Kärcher

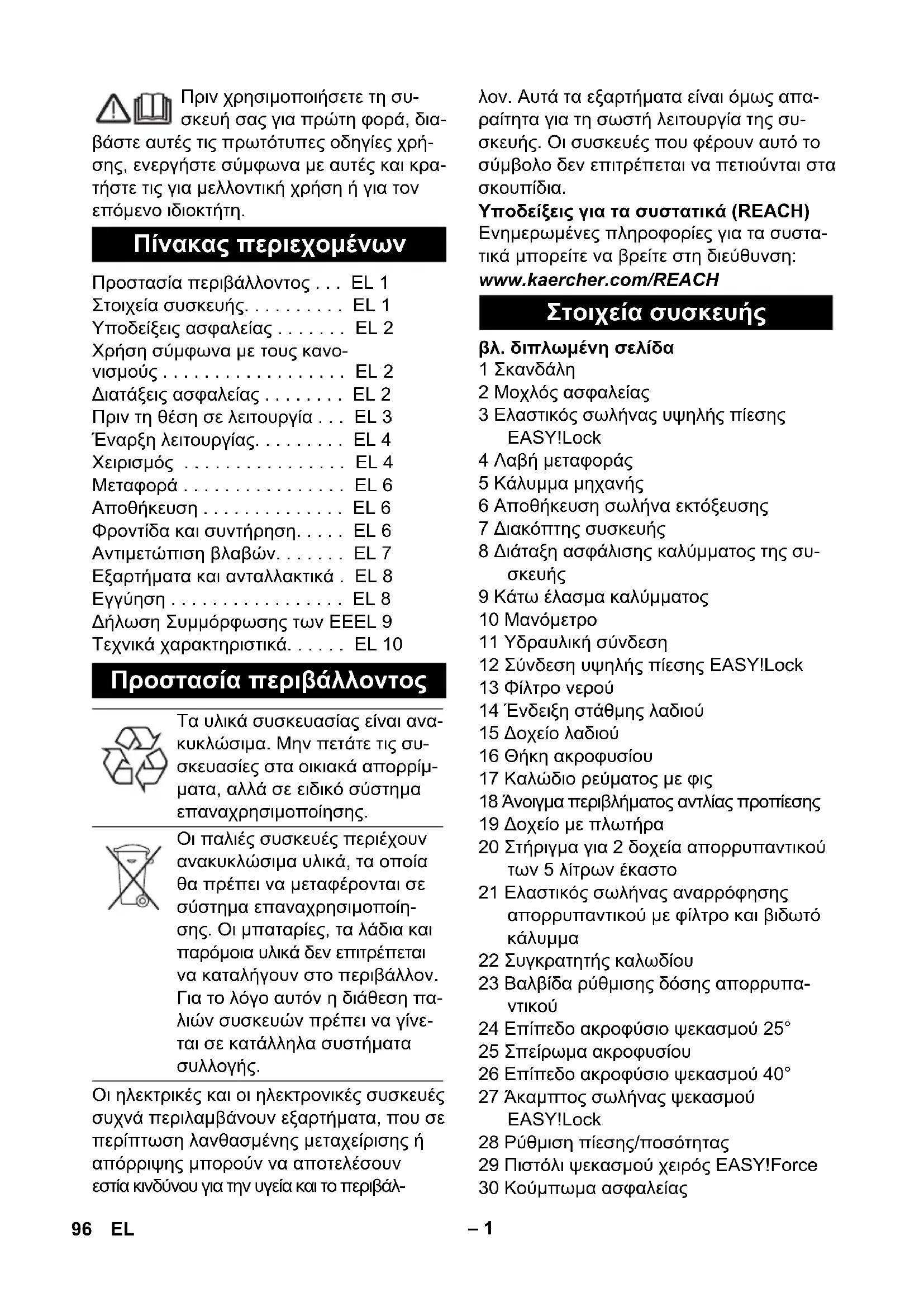

Mitat ja painot Pituus mm 524 Leveys mm 650 Korkeus mm 1100 Tyypillinen käyttöpaino kg 77 95FI– 1 Πριν χρησιμοποιήσετε τη συ- σκευή σας για πρώτη φορά, δια- βάστε αυτές τις πρωτότυπες οδηγίες χρή- σης, ενεργήστε σύμφωνα με αυτές και κρα- τήστε τις για μελλοντική χρήση ή για τον επόμενο ιδιοκτήτη. Οι ηλεκτρικές και οι ηλεκτρονικές συσκευές συχνά περιλαμβάνουν εξαρτήματα, που σε περίπτωση λανθασμένης μεταχείρισης ή απόρριψης μπορούν να αποτελέσουν εστία κινδύνου για την υγεία και το περιβάλ- λον. Αυτά τα εξαρτήματα είναι όμως απα- ραίτητα για τη σωστή λειτουργία της συ- σκευής. Οι συσκευές που φέρουν αυτό το σύμβολο δεν επιτρέπεται να πετιούνται στα

Υποδείξεις για τα συστατικά (REACH) Ενημερωμένες πληροφορίες για τα συστα- τικά μπορείτε να βρείτε στη διεύθυνση: www.kaercher.com/REACH βλ. διπλωμένη σελίδα 1 Σκανδάλη 2 Μοχλός ασφαλείας 3 Ελαστικός σωλήνας υψηλής πίεσης EASY!Lock 4 Λαβή μεταφοράς 5 Κάλυμμα μηχανής 6 Αποθήκευση σωλήνα εκτόξευσης 7 Διακόπτης συσκευής 8 Διάταξη ασφάλισης καλύμματος της συ-

9 Κάτω έλασμα καλύμματος 10 Μανόμετρο 11 Υδραυλική σύνδεση 12 Σύνδεση υψηλής πίεσης EASY!Lock 13 Φίλτρο νερού 14 Ένδειξη στάθμης λαδιού 15 Δοχείο λαδιού 16 Θήκη ακροφυσίου 17 Καλώδιο ρεύματος με φις 18 Άνοιγμα περιβλήματος αντλίας προπίεσης 19 Δοχείο με πλωτήρα 20 Στήριγμα για 2 δοχεία απορρυπαντικού των 5 λίτρων έκαστο 21 Ελαστικός σωλήνας αναρρόφησης απορρυπαντικού με φίλτρο και βιδωτό

22 Συγκρατητής καλωδίου 23 Βαλβίδα ρύθμισης δόσης απορρυπα-

24 Επίπεδο ακροφύσιο ψεκασμού 25° 25 Σπείρωμα ακροφυσίου 26 Επίπεδο ακροφύσιο ψεκασμού 40° 27 Άκαμπτος σωλήνας ψεκασμού EASY!Lock 28 Ρύθμιση πίεσης/ποσότητας 29 Πιστόλι ψεκασμού χειρός EASY!Force 30 Κούμπωμα ασφαλείας Πίνακας περιεχομένων Προστασία περιβάλλοντος . . . EL 1 Στοιχεία συσκευής. . . . . . . . . . EL 1 Υποδείξεις ασφαλείας . . . . . . . EL 2 Χρήση σύμφωνα με τους κανο- νισμούς . . . . . . . . . . . . . . . . . . EL 2 Διατάξεις ασφαλείας . . . . . . . . EL 2 Πριν τη θέση σε λειτουργία . . . EL 3 Έναρξη λειτουργίας. . . . . . . . . EL 4 Χειρισμός . . . . . . . . . . . . . . . . EL 4 Μεταφορά . . . . . . . . . . . . . . . . EL 6 Αποθήκευση . . . . . . . . . . . . . . EL 6 Φροντίδα και συντήρηση. . . . . EL 6 Αντιμετώπιση βλαβών. . . . . . . EL 7 Εξαρτήματα και ανταλλακτικά . EL 8 Εγγύηση . . . . . . . . . . . . . . . . . EL 8 Δήλωση Συμμόρφωσης των ΕEEL 9 Τεχνικά χαρακτηριστικά. . . . . . EL 10 Προστασία περιβάλλοντος Τα υλικά συσκευασίας είναι ανα- κυκλώσιμα. Μην πετάτε τις συ- σκευασίες στα οικιακά απορρίμ- ματα, αλλά σε ειδικό σύστημα επαναχρησιμοποίησης. Οι παλιές συσκευές περιέχουν ανακυκλώσιμα υλικά, τα οποία θα πρέπει να μεταφέρονται σε σύστημα επαναχρησιμοποίη- σης. Οι μπαταρίες, τα λάδια και παρόμοια υλικά δεν επιτρέπεται να καταλήγουν στο περιβάλλον. Για το λόγο αυτόν η διάθεση πα- λιών συσκευών πρέπει να γίνε- ται σε κατάλληλα συστήματα

Στοιχεία συσκευής 96 EL– 2 – Τα χειριστήρια για τη διαδικασία καθα- ρισμού είναι κίτρινα. – Τα χειριστήρια για τη συντήρηση και το σέρβις είναι ανοικτά γκρίζα. – Πριν από την πρώτη χρήση διαβάστε οπωσδήποτε τις υποδείξεις ασφαλείας αρ. 5.951-949.0! – Δώστε προσοχή στις εκάστοτε προδια- γραφές της εθνικής νομοθεσίας σχετικά με τις εκπομπές υγρών. – Δώστε προσοχή στις εκάστοτε διατά- ξεις της εθνικής νομοθεσίας σχετικά με την αποτροπή ατυχημάτων Οι συσκευ- ές εκπομπής υγρών θα πρέπει να υπο- βάλλονται σε έλεγχο σε τακτικά διαστή- ματα και τα αποτελέσματα του ελέγχου θα πρέπει να καταγράφονται και να φυ-

– Στη συσκευή και τα παρελκόμενα δεν επι- τρέπεται να γίνει καμία τροποποίηση.

Υποδείξεις για άμεσα επαπειλούμενο κίνδυ- νο, ο οποίος μπορεί να έχει ως συνέπεια σοβαρό ή θανάσιμο τραυματισμό. 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Υποδείξεις για μια δυνητικά επικίνδυνη κα- τάσταση, η οποία μπορεί να έχει ως συνέ- πεια σοβαρό ή θανάσιμο τραυματισμό.

Υπόδειξη για μια ενδεχομένως επικίνδυνη κατάσταση, η οποία μπορεί να οδηγήσει σε ελαφρό τραυματισμό.

Υπόδειξη για μια δυνητικά επικίνδυνη κατά- σταση, η οποία μπορεί να έχει ως συνέπεια υλικές ζημίες. Ο ψεκασμός με υψηλή πίεση μπορεί να αποδειχτεί επικίνδυ- νος σε περίπτωση μη προσήκουσας χρή- σης. Η δέσμη δεν πρέπει να κατευθύνεται

σε άτομα, ζώα, ενεργοποιημένο ηλε- κτρικό εξοπλισμό ή στην ίδια τη συσκευή. Σύμφωνα με τους ισχύοντες κανονι- σμούς, η συσκευή δεν πρέπει ποτέ να λειτουργεί στο δίκτυο πόσιμου νε- ρού χωρίς διαχωριστή συστήματος. Να χρησιμοποιηθεί ένας κατάλληλος διαχω- ριστής συστήματος της εταιρείας KÄRCHER ή, εναλλακτικά, ένας διαχωριστής συστήμα- τος κατά EN 12729 Τύπος BA.

νερό που ρέει μέσα από ένα διαχωριστή συστήματος θεωρείται μη πόσιμο.

Συνδέετε πάντα τον απομονωτή συστήμα- τος στην τροφοδοσία νερού και ποτέ απευ- θείας στη συσκευή. Χρησιμοποιείτε τη συσκευή αυτή αποκλει- στικά για καθαρισμό με δέσμη ψεκασμού υψηλής πίεσης χωρίς/με απορρυπαντικό (π.χ. βιομηχανία τροφίμων, επιχειρήσεις τεμαχισμού...). Κατά τη μείωση της ποσότητας νερού με το ρυθμιστή πίεσης/ποσότητας, ανοίγει η βαλ- βίδα υπερχείλισης και ένα μέρος του νερού επιστρέφει στην πλευρά αναρρόφησης της

Όταν αφήνετε ελεύθερη τη σκανδάλη του πιστολέτου χειρός, ο διακόπτης πίεσης απενεργοποιεί την αντλία και διακόπτεται η δέσμη υψηλής πίεσης. Μόλις τραβήξετε τη σκανδάλη, η αντλία τίθεται πάλι σε λειτουρ-

Αναγνωριστικό χρώματος Υποδείξεις ασφαλείας Επίπεδα ασφαλείας Σύμβολα στην συσκευή Χρήση σύμφωνα με τους κανονισμούς Διατάξεις ασφαλείας Βαλβίδα υπερχείλισης με διακόπτη

97EL– 3 Η βαλβίδα ασφαλείας ανοίγει όταν παρατη- ρείται υπέρβαση της επιτρεπόμενης υπερ- πίεσης λειτουργίας και το νερό επιστρέφει στην πλευρά αναρρόφησης της αντλίας. Η βαλβίδα υπερχείλισης, ο διακόπτης πίε- σης και η βαλβίδα ασφαλείας έχουν ρυθμι- στεί και σφραγιστεί από το εργοστάσιο. Ρυθμίσεις επιτρέπεται να εκτελούνται μό- νον από την υπηρεσία τεχνικής εξυπηρέτη- σης πελατών. Η ασφάλεια έλλειψης νερού με δοχείο πλω- τήρα απενεργοποιεί τον κινητήρα σε περί- πτωση ανεπαρκούς παροχής νερού (πολύ χαμηλή πίεση νερού). Η αντλία προστατεύεται έναντι της ξηρής λειτουργίας. – Κατά την αποσυσκευασία ελέγξτε το περιεχόμενο του πακέτου. – Σε περίπτωση βλαβών κατά τη μεταφο- ρά ειδοποιήστε αμέσως τον αντιπρό-

Ξεβιδώστε τον κοχλία με σταυρωτή κε- φαλή για την ασφάλιση του καλύμματος της συσκευής και ανοίξτε το κάλυμμα. Τραβήξτε το κάτω έλασμα καλύμματος από πάνω και αναρτήστε το κάτω. Διαβάστε την ένδειξη στάθμης λαδιού όταν η συσκευή είναι στάσιμη. Η στάθ- μη του λαδιού πρέπει να βρίσκεται με- ταξύ των δύο σημάνσεων στο δοχείο

Ανοίξτε τη διάταξη ασφάλισης του κα- λύμματος της συσκευής και ανασηκώ- στε το κάλυμμα της συσκευής προς τα

Τραβήξτε το κάτω έλασμα καλύμματος από πάνω και αναρτήστε το κάτω. Κόψτε τη μύτη του καπακιού του δοχεί-

Στερεώστε το κάτω έλασμα καλύμματος και το κάλυμμα της συσκευής. Υπόδειξη: Χάρη σε ένα γρήγορο σπείρω- μα το σύστημα EASY!Lock συνδέει εξαρτή- ματα γρήγορα και σίγουρα με μια μόνο πε-

Στο σωλήνα ψεκασμού συνδέστε το ακροφύσιο υψηλής πίεσης. Τοποθετήστε το παξιμάδι και σφίξτε το με το χέρι (EASY!Lock). Συνδέστε το σωλήνα ψεκασμού με το πιστόλι και σφίξτε με το χέρι (EASY!Lock). Συνδέστε το σωλήνα υψηλής πίεσης με το πιστόλι ψεκασμού και την υποδοχή υψηλής πίεσης της συσκευής και σφίξτε με το χέρι (EASY!Lock). Βαλβίδα ασφάλειας Ασφάλεια έλλειψης νερού Πριν τη θέση σε λειτουργία Αποσυσκευασία Έλεγχος της στάθμης λαδιού Ενεργοποίηση εξαερισμού της δεξαμενής λαδιού Συναρμολόγηση του πιστολέτου χειρός, του ελαστικού σωλήνα ψεκασμού και του ακροφυσίου

Κίνδυνος τραυματισμού λόγω ηλεκτροπλη-

– Η συσκευή πρέπει να συνδεθεί στο δί- κτυο ηλεκτρικού ρεύματος μόνο με βύ- σμα. Απαγορεύεται η χρήση μόνιμης σύνδεσης στο δίκτυο ηλεκτρικού ρεύμα- τος. Το βύσμα αποσκοπεί στην αποσύν- δεση από το δίκτυο. – Ελάχιστη ασφάλεια πρίζας (βλ. Τεχνικά χαρακτηριστικά). – Δεν επιτρέπεται η υπέρβαση

στης επιτρεπόμενης αντίστασης δικτύου στο σημείο ηλεκτρικής σύνδεσης (βλ. τε- χνικά χαρακτηριστικά). Εάν δεν είστε βέβαιοι για την αντίσταση δικτύου στο σημείο σύνδεσης, επικοινωνήστε με την εταιρεία ηλεκτροδότησης. – Χρησιμοποιείτε καλώδιο προέκτασης με επαρκή διατομή (βλ. "Τεχνικά χαρακτη- ριστικά") και ξετυλίγετέ το εντελώς από το τύμπανο. Τιμές σύνδεσης, βλ. Πινακίδα τύπου/Τεχνι- κά χαρακτηριστικά. Ξετυλίξτε το καλώδιο τροφοδοσίας και αφήστε το στο δάπεδο. Συνδέστε το ρευματολήπτη στην πρίζα. 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Τηρείτε τους κανονισμούς της υπηρεσίας υδροδότησης. Σύμφωνα με τους ισχύοντες κανο- νισμούς, η συσκευή δεν πρέπει ποτέ να λειτουργεί στο δίκτυο πό- σιμου νερού χωρίς διαχωριστή συ- στήματος. Να χρησιμοποιηθεί ένας κατάλ- ληλος διαχωριστής συστήματος της εταιρεί- ας KÄRCHER ή, εναλλακτικά, ένας διαχω- ριστής συστήματος κατά EN 12729 Τύπος BA.

που ρέει μέσα από ένα διαχωριστή συστήματος θεωρείται μη πόσιμο. Σχετικά με τις τιμές σύνδεσης, βλέπε Tεχνι- κά χαρακτηριστικά. Συνδέστε έναν ελαστικό σωλήνα προ- σαγωγής (ελάχιστο μήκος 7,5 μέτρα, ελάχιστη διάμετρος 1") στη σύνδεση νε- ρού του μηχανήματος και στην προσα- γωγή νερού (π.χ. στην κάνουλα της

Ο ελαστικός σωλήνας τροφοδοσίας δεν συ- μπεριλαμβάνεται στο υλικό που παραδίδε- ται μαζί με τη συσκευή. Ανοίξτε την προσαγωγή νερού. Εξαέρωση συσκευής: Ξεβιδώστε το ακροφύσιο. Αφήστε το μηχάνημα να λειτουργήσει, μέχρι να βγει νερό χωρίς φυσαλίδες. Εάν είναι απαραίτητο, αφήστε το μηχά- νημα να λειτουργήσει επί 10 δευτερόλε- πτα - απενεργοποιήστε το. Επαναλάβετε πολλές φορές τη διαδικα-

Θέστε το μηχάνημα εκτός λειτουργίας και ξαναβιδώστε το ακροστόμιο (μπεκ).

Κίνδυνος τραυματισμού! Μην χρησιμοποιεί- τε ποτέ τη συσκευή χωρίς να έχετε συναρ- μολογήσει το σωλήνα ψεκασμού. Πριν από κάθε χρήση ελέγχετε την καλή έδραση

σωλήνα ψεκασμού. Η κοχλιωτή σύνδεση του σωλήνα ψεκασμού πρέπει να σφίξει καλά με το χέρι. Κίνδυνος έκρηξης! Μην ψεκάζετε με καύσιμα υγρά. Κατά τη χρήση της συσκευής σε επικίνδυνα περιβάλλοντα (π.χ. σε πρατήρια καυσίμων) να εφαρμόζονται οι προδιαγραφές ασφα-

Κίνδυνος τραυματισμού! Κατά την εργασία κρατάτε πάντα το πιστόλι και το σωλήνα ψε- κασμού και με τα δύο χέρια. Κίνδυνος τραυματισμού! Κατά τη λειτουργία δεν επιτρέπεται το κλείδωμα της σκανδάλης του πιστολέτου ούτε και του μοχλού ασφά-

Έναρξη λειτουργίας Ηλεκτρική σύνδεση Σύνδεση νερού Σύνδεση σε αγωγό νερού

99EL– 5 Κίνδυνος τραυματισμού! Εάν ο μοχλός ασφάλισης χαλάσει απευθυνθείτε στην υπηρεσία εξυπηρέτησης πελατών. Κίνδυνος τραυματισμού από τη δέσμη νε- ρού υψηλής πίεσης. Πριν από κάθε εργασία στη συσκευή σπρώξτε την ασφάλεια του πι- στολέτου ψεκασμού προς τα εμπρός.

Καθαρίζετε κινητήρες μόνο σε χώρους με κατάλληλο σύστημα διαχωρισμού λαδιών (προστασία περιβάλλοντος

Άνοιγμα του πιστολέτου χειρός: Πατήστε το μοχλό ασφάλισης και τη σκανδάλη. Κλείσιμο του πιστολέτου χειρός: Αφήστε το μοχλό ασφάλισης και τη σκανδάλη.

Η συσκευή είναι εξοπλισμένη με έναν πρε- σοστάτη. Ο κινητήρας ξεκινάει μόνον όταν το πιστόλι ψεκασμού είναι ανοικτό. Ρυθμίστε τον διακόπτη της συσκευής

Απασφαλίστε το πιστόλι ψεκασμού σπρώχνοντας την ασφάλεια προς τα πί-

Ανοίξτε το πιστολέτο χειρός.

Κατά τη ρύθμιση της πίεσης/ποσότητας, φροντίστε να μην χαλαρώσει η κοχλιωτή σύνδεση του σωλήνα ψεκασμού. Ρυθμίστε την πίεση εργασίας και την ποσότητα νερού με (χωρίς διαβαθμί- σεις) περιστροφή της ρύθμισης πίεσης και ποσότητας (+/–). Κλείστε τo πιστολέτο χειρός. Ρυθμίστε τον διακόπτη της συσκευής στο ”0”. Τοποθετήστε το επιθυμητό ακροφύσιο στο σωλήνα ψεκασμού. 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Ακατάλληλα απορρυπαντικά μπορεί να προκαλέσουν βλάβες στη συσκευή και στα αντικείμενα που καθαρίζονται. Χρησιμοποι-

απορρυπαντικά που έχουν εγκριθεί από τον Οίκο Kärcher. Τηρείτε τις συστάσεις περί δοσολογίας και τις υποδεί- ξεις που συνοδεύουν τα απορρυπαντικά. Προστατέψτε το περιβάλλον κάνοντας οικο- νομία στη χρήση των απορρυπαντικών. Λάβετε υπόψη τις υποδείξεις ασφαλείας στο απορρυπαντικό. Τα απορρυπαντικά Karcher εγγυώνται απρόσκοπτη εργασία. Δεχθείτε τις συμβου- λές ή ζητείστε τον κατάλογό μας ή αντίστοι- χα τα ενημερωτικά φυλλάδια περί απορρυ-

Τοποθετήστε το δοχείο απορρυπαντι- κού στο στήριγμα. Κρεμάστε τον ελαστικό σωλήνα αναρ- ρόφησης απορρυπαντικού στο δοχείο απορρυπαντικού.

Εάν γίνεται αναρρόφηση απορρυπαντικού από ένα δοχείο στο δάπεδο, θα πρέπει να χρησιμοποιηθεί η προέκταση ελαστικού σωλήνα 2.641-944.0 (δεν περιλαμβάνεται στη συσκευασία). Βιδώστε το καπάκι στο δοχείο. Ρυθμίστε τη δοσομετρική βαλβίδα απορρυπαντικού στο επιθυμητό απορ- ρυπαντικό και στην επιθυμητή συγκέ-

Εκτελέστε τον καθαρισμό. Μετά τη χρήση, βυθίστε το φίλτρο σε καθαρό νερό. Ρυθμίστε τη βαλβίδα ρύθμισης δόσης απορρυπαντικού στο ”0”. Αφήστε τη συσκευή να λειτουργήσει για λίγο με ανοικτό το πιστολέτο χειρός, ώστε να εκπλυθούν τα υπολείμματα του απορρυπαντικού. Άνοιγμα/κλείσιμο του πιστολέτου

Λειτουργία με υψηλή πίεση Επιλογή τύπου δέσμης Λειτουργία με απορρυπαντικό 100 EL– 6 Κλείστε τo πιστολέτο χειρός. Η συσκευή απενεργοποιείται. Ασφαλίστε το πιστόλι ψεκασμού σπρώ- χνοντας την ασφάλεια προς τα εμπρός. Μετά από τη διακοπή: Απασφαλίστε το πιστόλι ψεκασμού σπρώχνοντας την ασφάλεια προς τα

Ανοίξτε το πιστολέτο χειρός. Η συσκευή επανενεργοποιείται. Κλείστε την προσαγωγή νερού. Ανοίξτε το πιστολέτο χειρός. Ενεργοποιήστε την αντλία από το δια- κόπτη και αφήστε την να λειτουργήσει 5-10 δευτερόλεπτα. Κλείστε τo πιστολέτο χειρός. Ρυθμίστε το διακόπτη της συσκευής στη θέση „0/OFF“. Αποσυνδέετε το βύσμα του ρευματολή- πτη από την πρίζα μόνο με στεγνά χέρια. Αποσυνδέστε την παροχή νερού. Ενεργοποιήστε το πιστολέτο, έως ότου διαπιστώσετε ότι η συσκευή δεν βρίσκε- ται υπό πίεση. Ασφαλίστε το πιστόλι ψεκασμού σπρώ- χνοντας την ασφάλεια προς τα εμπρός. Τοποθετήστε το πιστολέτο χειρός μαζί με το σωλήνα εκτόξευσης στην υποδο- χή εξαρτημάτων. Τυλίξτε τον ελαστικό σωλήνα υψηλής πίεσης γύρω από τη λαβή ώθησης. Τυλίξτε το καλώδιο σύνδεσης γύρω από το στήριγμα καλωδίου.

Ο παγετός καταστρέφει τη συσκευή εάν δεν αποστραγγισθεί εντελώς το νερό από αυτήν. Αποθηκεύετε τη συσκευή σε χώρο στον οποίο δεν επικρατεί παγετός.

Κίνδυνος τραυματισμού και βλάβης! Κατά τη μεταφορά λάβετε υπόψη το

Κατά τη μεταφορά προστατέψτε τη σκανδά- λη από ζημιά. Για τη μεταφορά σε μεγάλες αποστά- σεις, τραβήξτε τη συσκευή από τη λαβή

Πριν τη μεταφορά σε πλαγιαστή θέση, αφαιρέστε από το στήριγμα φιάλης και σφραγίστε το δοχείο απορρυπαντικού.

Κατά την απόθεση της συσκευής, το νερό που έχει απομείνει στο δοχείο πλωτήρα εκρέει από τη συσκευή. Κατά τη μεταφορά με οχήματα, ασφαλί- στε τη συσκευή έναντι ενδεχόμενης ολί- σθησης και ανατροπής, σύμφωνα με τις εκάστοτε ισχύουσες κατευθυντήριες

Κίνδυνος τραυματισμού και βλάβης! Κατά τη μεταφορά λάβετε υπόψη το βάρος της

Η συσκευή αυτή μπορεί να αποθηκεύεται μόνο σε εσωτερικούς χώρους.

Κίνδυνος τραυματισμού από αθέλητη ενερ- γοποίηση της συσκευής και ηλεκτροπληξία. Πριν από όλες τις εργασίες στη συσκευή, απενεργοποιήστε τη συσκευή και τραβήξτε το φις από την πρίζα.

Το χρησιμοποιημένο λάδι πρέπει να διατί- θεται σε ειδικά προβλεπόμενες εγκαταστά- σεις συλλογής. Παραδώστε το χρησιμοποι- ημένο λάδι εκεί. Η ρύπανση του περιβάλλο- ντος από χρησιμοποιημένα λάδια επιφέρει

Διακοπή λειτουργίας Απενεργοποίηση της μηχανής Φύλαξη της συσκευής Αντιπαγετική προστασία

Φροντίδα και συντήρηση 101EL– 7 Με το κατάστημα, από το οποίο αγοράσατε το μηχάνημα, μπορείτε να συμφωνήσετε τακτική επιθεώρηση ασφαλείας ή να συνά- ψετε συμβόλαιο συντήρησης του μηχανή- ματος. Δεχθείτε σχετική ενημέρωση. Ελέγχετε το τροφοδοτικό καλώδιο σχε- τικά με βλάβες (κίνδυνος ηλεκτροπληξί- ας). Το τροφοδοτικό καλώδιο που πα- ρουσιάζει βλάβες, να αντικατασταθεί χωρίς καθυστέρηση από την υπηρεσία τεχνικής εξυπηρέτησης πελατών/από ειδικό ηλεκτρολόγο. Ελέγξτε το σωλήνα υψηλής πίεσης για εν- δεχόμενες βλάβες (κίνδυνος έκρηξης). Αντικαταστήστε άμεσα τον εύκαμπτο σωλήνα υψηλής πίεσης που παρουσιά- ζει βλάβες. Ελέγχετε τη στεγανότητα του μηχανή- ματος (αντλίας). 3 σταγόνες ανά λεπτό είναι επιτρεπτές και μπορεί να στάζουν από την κάτω πλευρά του μηχανήματος. Σε περίπτω- ση μεγαλύτερης διαρροής απευθυνθεί- τε στην υπηρεσία εξυπηρέτησης

Ελέγξτε τη στάθμη του λαδιού. Αν το λάδι έχει γαλακτώδη υφή (νερό στο λά- δι), καλέστε αμέσως την υπηρεσία εξυ- πηρέτησης πελατών. Καθαρίστε το φίλτρο νερού. Καθαρίστε το φίλτρο στον εύκαμπτο σωλήνα απορρυπαντικού. Απευθυνθείτε για τη συντήρηση της συ- σκευής στην υπηρεσία εξυπηρέτησης

Απευθυνθείτε για την αλλαγή λαδιού στην υπηρεσία εξυπηρέτησης πελατών.

Ποσότητα και κατηγορία λαδιού βλ. ”Τεχνι- κά χαρακτηριστικά”.

Κίνδυνος τραυματισμού από αθέλητη ενερ- γοποίηση της συσκευής και ηλεκτροπληξία. – Πριν από όλες τις εργασίες στη συ- σκευή, απενεργοποιήστε τη συσκευή και τραβήξτε το φις από την πρίζα. – Τα ηλεκτρικά δομικά στοιχεία να ελέγχο- νται και να επισκευάζονται μόνον από την εξουσιοδοτημένη υπηρεσία εξυπη- ρέτησης πελατών. – Σε περίπτωση βλαβών που δεν αναφέ- ρονται σ΄ αυτό το κεφάλαιο, σε περίπτω- ση αμφιβολιών και όταν η υπόδειξη είναι ρητή, απευθυνθείτε σε μια εξουσιοδοτη- μένη υπηρεσία εξυπηρέτησης

Ελέγξτε το τροφοδοτικό καλώδιο σχετι- κά με βλάβες. Ελέγξτε την τάση δικτύου. Ενεργοποιήθηκε η ασφάλεια έλλειψης νερού: Ελέγξτε την προσαγωγή νερού, ανοίξτε τη στρόφιγγα νερού, αναθέστε στην υπηρεσία εξυπηρέτησης πελατών τον έλεγχο της ασφάλειας έλλειψης νε-

Σε περίπτωση ηλεκτρικής βλάβης απευθυνθείτε στην υπηρεσία τεχνικής εξυπηρέτησης πελατών. Τοποθετήστε το ακροφύσιο υψηλής πί- εσης ή το ακροφύσιο στροφέα στο σω- λήνα ψεκασμού. Καθαρίστε το ακροφύσιο. Αντικαταστήστε το ακροφύσιο. Κάνετε εξαέρωση της συσκευής (βλ. "Ενεργοποίηση") Ξεβιδώστε τον κοχλία ασφάλισης της αντλίας προπίεσης με ένα κατσαβίδι μέσω από το άνοιγμα της αντλίας προ-

Χαλαρώστε τον άξονα της αντλίας προ- πίεσης περιστρέφοντάς τον. Βιδώστε και σφίξτε τον κοχλία ασφάλι-

Επιθεώρηση ασφαλείας/Συμβόλαιο

Πριν από κάθε λειτουργία Εβδομαδιαίως Μετά από 500 ώρες λειτουργίας, τουλάχιστον ετησίως Αντιμετώπιση βλαβών Η συσκευή δεν λειτουργεί Η συσκευή δεν αναπτύσσει πίεση 102 EL– 8 Ελέγξτε την παροχή του νερού (βλ. Τεχνικά χαρακτηριστικά). Καθαρίστε το φίλτρο νερού. Ελέγξτε τους αγωγούς προσαγωγής για

Αν χρειαστεί, απευθυνθείτε στην υπη- ρεσία τεχνικής εξυπηρέτησης πελατών. 3 σταγόνες ανά λεπτό είναι επιτρεπτές και μπορεί να στάζουν από την κάτω πλευρά της συσκευής. Εάν η συσκευή παρουσιάζει σημαντική διαρροή πρέπει να ελεγχθεί από την υπηρεσία εξυπηρέτησης πελατών.

Κατά τη διάρκεια της λειτουργίας μπορεί να εκτοξεύεται νερό από το δοχείο πλωτήρα και να τρέχει έξω από τη συσκευή. Αυτό εί- ναι φυσιολογικό και δεν πρέπει να συγχέε- ται με ενδεχόμενη διαρροή στην αντλία. Ελέγξτε τους αγωγούς αναρρόφησης νε- ρού και απορρυπαντικού για διαρροές. Κλείστε τη δοσομετρική βαλβίδα του απορρυπαντικού κατά τη λειτουργία χωρίς απορρυπαντικό. Κάνετε εξαέρωση της συσκευής (βλ. "Ενεργοποίηση") Αν χρειαστεί, απευθυνθείτε στην υπη- ρεσία τεχνικής εξυπηρέτησης πελατών. Ελέγξτε/καθαρίστε τον ελαστικό σωλή- να αναρρόφησης απορρυπαντικού με

Ανοίξτε τη βαλβίδα δοσολογίας απορ- ρυπαντικού ή ελέγξτε/καθαρίστε την. Αν χρειαστεί, απευθυνθείτε στην υπη- ρεσία τεχνικής εξυπηρέτησης πελατών. Χρησιμοποιείτε μόνο γνήσια παρελκόμενα και ανταλλακτικά τα οποία διασφαλίζουν την ασφαλή και απρόσκοπτη λειτουργία της συσκευής. Πληροφορίες για παρελκόμενα και ανταλ- λακτικά θα βρείτε στη διεύθυνση www.kaercher.com. Σε κάθε χώρα ισχύουν οι όροι εγγύησης που εκδόθηκαν από την αρμόδια εταιρία μας προώθησης πωλήσεων. Αναλαμβά- νουμε τη δωρεάν αποκατάσταση οποιασ- δήποτε βλάβης στη συσκευή σας, εφόσον οφείλεται σε αστοχία υλικού ή κατασκευα- στικό σφάλμα, εντός της προθεσμίας που ορίζεται στην εγγύηση. Σε περίπτωση που επιθυμείτε να κάνετε χρήση της εγγύησης, παρακαλούμε απευθυνθείτε με την απόδει- ξη αγοράς στο κατάστημα από το οποίο προμηθευτήκατε τη συσκευή ή στην πλησι- έστερη εξουσιοδοτημένη υπηρεσία τεχνι- κής εξυπηρέτησης πελατών μας. Αντλία μη στεγανή Η αντλία χτυπά Το απορρυπαντικό δεν αναρροφάται Εξαρτήματα και ανταλλακτικά

103EL– 9 Δια της παρούσης δηλώνουμε ότι το μηχά- νημα που χαρακτηρίζεται παρακάτω, με βάση τη σχεδίαση και την κατασκευή του, υπό τη μορφή που διατίθεται στην αγορά, πληροί στις σχετικές βασικές απαιτήσεις ασφαλείας και υγιεινής των οδηγιών της ΕE. Η παρούσα δήλωση παύει να ισχύει σε περίπτωση τροποποιήσεων του μηχανή- ματος χωρίς προηγούμενη συνεννόηση

Οι υπογράφοντες ενεργούν κατ’ εντολή και με πληρεξούσιο από το διοικητικό συμβού-

Προϊόν: Σύστημα καθαρισμού υψη-

Τύπος: 1.524-xxx Σχετικές οδηγίες των ΕE 2006/42/EK (+2009/127/EK) 2014/35/EE 2014/30/EE 2000/14/EΚ Εφαρμοσθέντα εναρμονισμένα πρότυ-

2000/14/EΚ: Παράρτημα V στάθμη ηχητικής πίεσης dB(A) Μετρημένη: 84 Εγγυημένη: 86 Chairman of the Board of Management Director Regulatory Affairs & Certification 104 EL– 10 Τεχνικά χαρακτηριστικά Ηλεκτρικό δίκτυο Τάση V 400 Ρεύμα Hz 3~ 50 Aριθμός στροφών κινητήρα 1/min 1400 Ισχύς σύνδεσης kW 6,4 Είδος προστασίας IPX5 Ασφάλεια (αδρανής, C) A 16 Καλώδιο προέκτασης 30 m mm

2,5 Σύνδεση νερού Θερμοκρασία προσαγωγής (μέγ.) °C 85 Ποσότητα προσαγωγής (ελάχ.) λίτρα/ώρα

1200 (20) Πίεση προσαγωγής (μέγ.) MPa (bar) 1 (10)

Πίεση εργασίας νερού (με στάνταρ ακροφύσιο) MPa (bar) 2...15 (20...150) Μέγ. υπερπίεση λειτουργίας MPa (bar) 17,5 (175) Παρεχόμενη ποσότητα λίτρα/ώρα

(6,67...16,5) Μέγεθος του βασικού ακροφυσίου 062 Αναρρόφηση απορρυπαντικού λίτρα/ώρα

0...60 (0...1) Ισχύς οπισθοδρόμησης πιστολέτου χειρός (μέγ.) N 48 Μετρούμενες τιμές κατά EN 60335-2-79 Κραδασμοί στο χέρι/στο βραχίονα Πιστολέτο χειρός m/s

<2,5 σωλήνας εκτόξευσης m/s

<2,5 Αβεβαιότητα K m/s

Επιτρεπόμενη στάθμη ηχητικής ισχύος L

dB (A) 70 Αβεβαιότητα K

dB (A) 2 Επιτρεπόμενη στάθμη ηχητικής ισχύος L
