BRUKSANVISNING HD 10154 Cage Food Kärcher

→ Kontroller/rens RM-sugeslange med filter
→ Åbn eller kontroller/rens RM-doserings-ventilen.
→ Kontakt kundeservice efter behov.

Läs bruksanvisning i original innan aggregatet används första

gången, följ anvisningarna och spara drifts-anvisningen för framtida behov, eller för nästa ägare.

Innehållsförteckning

Miljöskydd . . . . . . . . . . . . . . . . SV 1

Aggregatelement. . . . . . . . . SV 1

Säkerhetsanvisningar ..... SV 1

Ändamålsenlig användning... SV 2

Säkerhetsanordningar. . . . . . SV 2

Före ibruktagande. . . . . . . . SV 2

Idrifttagning SV 3

Handhavande . . . . . . . . . . SV 4

Transport. SV 5

Förvaring. . . . . . . . . . . . . . . . SV 5

Skötsel och underhåll ..... SV 5

Åtgärder vid störningar ..... SV 6

Tillbehör och reservdelar..... SV 6

Garanti SV 7

EU-försäkran om överensstämmelse SV 7

Tekniska data . . . . . . . . . . . . SV 8

Miljöskydd

Emballagematerialen kan återvinnas. Kasta inte emballaget i hushållssoporna utan lämna det till återvinning.

Kasserade apparater innehåller återvinningsbart material som bör gå till återvinning. Batterier, olja och liknande ämnen får inte komma ut i miljön. Överlämna skrotade aggregat till ett lämpligt återvinningssystem.

Elektriska och elektroniska maskiner innehåller ofta komponenter som vid felaktig användning eller felaktig avfallshantering kan utgöra en potentiell risk för människors hälsa och för miljön. Dessa komponenter är dock nödvändiga för att maskinen ska kunna arbeta korrekt. Maskiner som märkts med denna symbol får inte kastas i hus-hållssoporna.

Upplysningar om ingredienser (REACH)

Aktuell information om ingredienser finns på:

3 Högtrycksslang EASY!Lock

4 Skjuthandtag

5 Motorhuv

6 Spolrörshållare

7 Huvudreglage

8 Låsning maskinhuv

9 Nedre täckplåt

10 Manometer

11 Vattenanslutning

12 Högtrycksanslutning EASY!Lock

13 Vattenfilter

14 Oljemätare

15 Oljebehållare

16 Munstyckesförvaring

18 Öppning förtryckspump

19 Flottörbehållare

20 Hållare för två rengörningsmedelsdunkar med vardera 5 liter innehåll.

21 Sugslang för rengöringsmedel med filter och skruvlock

22 Kabelfäste

23 Doseringsventil för rengöringsmedel

24 Flatstrålmunstycke 25°

25 Munstyckesfäste

26 Flatstrålmunstycke 40°

27 Strålrör EASY!Lock

28 Tryck-/Mängdreglering

29 Handspruta EASY!Force

30 Säkerhetsspärr

Färgmärkning

- Manöverelement för rengöringsprocessen är gula.

- Manöverelement för underhåll och service är ljusgrå.

– Före första ibruktagning måste Säkerhetsanvisningar nr. 5.951-949.0 läsas!

- Beakta lagstadgade, nationella föreskrifter för högtryckstvättar.

- Beakta gällande, nationella regelverk för olycksfallsskydd. Högtryckstvättar måste kontrolleras regelbundet och kontrollresultatet måste noteras skriftligt.

- Inga förändringar får göras på maskinen/tillbehören.

Risknivåer

⚠️FARA

Varnar om en omedelbart överhängande fara som kan leda till svåra personskador eller dödsfall.

△VARNING

Varnar om en möjligen farlig situation som kan leda till svåra personskador eller döden.

⚠FÖRSIKTIGHET

Varnar om en möjligen farlig situation som kan leda till lättare personskador.

OBSERVERA

Varnar om en möjligen farlig situation som kan leda till materiella skador.

Högtrycksstrålar kan vid felaktig användning vara farliga. Strålen

får inte riktas mot människor, djur, aktiv elektrisk utrustning eller mot själva aggregatet.

Enligt gällande föreskrifter får ma- skinen aldrig köras över dricksvat- tennätet utan systemavskiljare.

Passande systemavskiljare från KÄRCHER, eller alternativt en systemavskiljare enligt EN 12729 typ BA, ska användas.

Vatten som runnit genom en systemavskiljare anses inte vara drickbart.

⚠FÖRSIKTIGHET

Anslut alltid systemavskiljaren till vattenförsörjningen, aldrig direkt till maskinen.

Ändamålsenlig användning

Använd denna maskin endast för rengöring med högtryckstråle utan/med rengöringsmedel (t.ex. livsmedelsindustri, sönderdelningsföretag...).

Säkerhetsanordningar

Överströmningsventil med tryckbrytare

Om vattenmängden minskas med tryck/mängdregleringen öppnas överfyllnings-ventilen och en del av vattnet flyter tillbaka till pumpens sugsida.

När handtaget på handsprutan släpps från-kopplas pumpen av en tryckbrytare som stoppar högtrycksstrålen. Drar man i handtaget kopplas pumpen in igen.

Säkerhetsventil

Säkerhetsventilen öppnar när driftövertrycket överskrids; vattnet rinner tillbaka till sugsidan.

Överströmningsventil, tryckbrytare och säkerhetsventil är inställda hos tillverkaren samt plomberade.

Inställning endast av kundservice.

Vattenbristsäkring

Vattenbristsäkringen i flottörbehållaren stänger av motorn vid otillräcklig vattenförsörjning (för lågt vattentryck).

Pumpen skyddas mot torrkörning.

Före ibruktagande

Uppackning

- Kontrollera innehållet i leveransen vid uppackning.

– Informera inköpsstället omgående vid transportskador.

Kontrollera oljenivån

→ Skruva ur korsgreppsskruven för låsning av maskinhuven och öppna maskinhuven.

→ Dra ut den nedre täckplåten och häng ut nedåt.

→ Läs av oljemätaren när aggregatet står still. Oljenivån måste ligga mellan de två markeringarna på oljebehållaren.

Aktivera avluftning oljebehållare

→ Öppna maskinhuvens låsning och fäll upp maskinhuven uppåt.
→ Dra ut den nedre täckplåten och häng ut nedåt.
→ Klipp av spetsen på oljebehållarens lock.
→ Sätt fast den nedre täckplåten och ma- skinhuven.

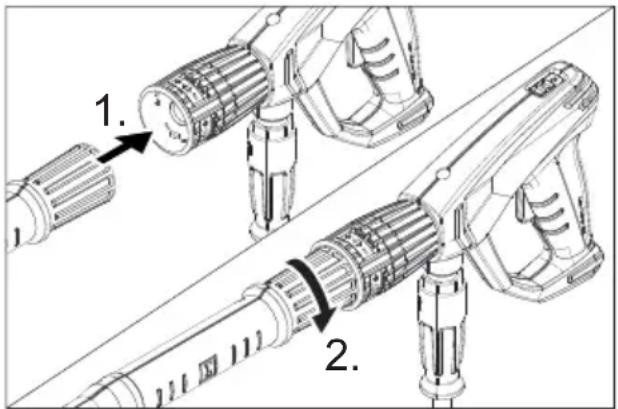

Montera handspruta, strålrör och munstycke

Obs! EASY!Lock-systemet förbinder komponenterna med en snabbgänga snabbt och säkert på bara ett varv.

→ Sätt på högtryckmunstycket på strålröret
→ Montera kopplingsmuttern och dra fast den för hand (EASY!Lock).
→ Anslut strålröret och handsprutan och dra åt för hand (EASY!Lock).
→ Anslut högtrycksslangen till handsprutan och maskinens högtrycksanslutning och dra åt för hand (EASY!Lock).

Idrifttagning

Elanslutning

△FARA

Skaderisk p.g.a. elektrisk stöt.

• Maskinen måste anslutas till elnätet med en stickkontakt. Det är förbjudet med en anslutning till elnätet som inte går att ta isär. Stickkontakten är avsedd för separeringen från elnätet.
  – Nätuttagets lägsta säkring (se Tekniska data).

• Maximalt tillåten nätimpedans på den elektriska anslutningspunkten (se Tekniska data) får inte överskridas. Vid oklarheter gällande den aktuella nätimpedansen som gäller för din anslutningspunkt, ta kontakt med ditt energiförsörjningsföretag.

• Använd förlängningssladd med tillräckligt tvärsnitt (se "Tekniska data") och rulla av kabeln komplett från trumman.

Anslutningsvärde, se typskylt/Tekniska Data.

→ Linda upp nätkabeln och lägg den på golvet.
→ Anslut nätkontakten till ett vägguttag.

Vattenanslutning

Anslutning till vattenledningen

△VARNING

Beakta vattenleverantörens anvisningar och föreskrifter.

Enligt gällande föreskrifter får maskinen aldrig köras över dricksvat- tennätet utan systemavskiljare.

Passande systemavskiljare från

KÄRCHER, eller alternativt en systemavskiljare enligt EN 12729 typ BA, ska användas.

Vatten som runnit genom en systemavskiljare anses inte vara drickbart.

Se Tekniska Data för anslutningsvärden.

→ Anslut inmatningsslang (minsta längd 7,5 m, minsta diameter 1") till aggregatets vattenanslutning samt till vattenflöde (exempelvis en vattenkran).

Hänvisning:

Matningsslangen medföljer ej.

→ Öppna vattenförsörjning.
→ Lufta aggregatet: Skruva bort munstych

Låt aggregatet arbeta tills vattnet är fritt från blåsor när det kommer ut.

Låt eventuellt aggregatet arbeta under 10 sekunder – stäng av. Upprepa detta flera gånger.

→ Stäng av aggregatet och skruva på munstycket igen.

Handhavande

⚠️FARA

Risk för personskada! Använd aldrig ma- skinen utan monterat strålrör. Kontrollera innan varje användning att strålröret är or- dentligt fastsatt. Strålrörets förskruvning måste vara fast åtdraget för hand.

Explosionsrisk!

Inga brännbara vätskor får fördelas med högtryckstvätten.

Vid användning av maskinen i riskområden (t.ex. bensinmackar) ska motsvarande säkerhetsföreskrifter beaktas.

Skaderisk! Håll i handsprutan och strålröret med båda händerna när du arbetar.

Skaderisk! Avdragsspaken och lässpaken får inte vara spärrade när maskinen används.

Skaderisk! Kontakta kundservice om lässpaken är defekt.

Skaderisk på grund av högtrycksvattenstråle. Dra säkerhetsspärren på handsprutan framåt innan du börjar arbeta med maskinen.

⚠FÖRSIKTIGHET

Motorrengöring utföres endast på platser med passande oljeavskiljare (miljöskydd).

Öppna/stänga handsprutan

→ Öppna handsprutan: Tryck på lässpaken och avdragsspaken.
→ Stäng handsprutan: Släpp lässpaken och avdragsspaken.

Drift med högtryck

Hänvisning:

Maskinen är utrustad med en tryckkontakt. Motorn startar bara när handsprutan är öppen.

→ Ställ huvudreglaget på "l".
→ Lås upp handsprutan genom att skjuta spärren bakåt.
→ Öppna handsprutpistolen.

⚠️FARA

Se vid inställning av tryck-/och mängdreglering till att strålrörets förskruvning inte lossas.

→ Ställ in arbetstryck och vattenmängd genom att vrida (steglöst) på tryck- och mängdregulatorn (+/-).

Välj typ av stråle

→ Stäng handspruta.
→ Ställ huvudreglaget på "0".
→ Sätt fast önskat munstycke på strålröret.

Användning med rengöringsmedel

⚠️VARNING

Olämpliga rengöringsmedel kan skada såväl aggregatet som det objekt som ska rengöras. Använd endast rengöringsmedel som godkänts av Kärcher. Beakta rekommenderad dosering samt anvisningar som medföljer rengöringsmedlen. Använd rengöringsmedel sparsamt för att skona miljön.

Beakta säkerhetsanvisningarna på rengöringsmedlen.

Kärcher-rengöringsmedel garanterar störningsfritt arbete. Fråga oss om råd eller beställ vår katalog, eller våra informationsblad beträffande rengöringsmedel.

→ Placera rengöringsmedelsdunken i hållaren.
→ Häng sugslangen till rengöringsmedlet i behållaren.

Hänvisning:

Om rengöringsmedel ska sugas upp från en dunk som står på golvet måste slangförlängningen 2.641-944.0 användas (ingår ej i leveransen).

→ Skruva upp skruvlocket på dunken.
→ Ställ in doseringsventilen för rengöringsmedel på önskat rengöringsmedel och önskad koncentration.
→ Genomför rengöringsarbetet.
→ Doppa filtret i rent vatten efter användning.
→ Ställ doseringsventilen för rengöringsmedel på "0".
→ Låt maskinen arbeta en kort stund med öppen handsprutpistol så att rengöringsmedelsrester spolas ut.

Avbryta drift

→ Stäng handspruta.
Maskinen stängs av.
→ Lås handsprutan genom att skjuta spärren framåt.

Efter avbrott:

→ Lås upp handsprutan genom att skjuta spärren bakåt.
→ Öppna handsprutpistolen. Maskinen startas igen.

Koppla från aggregatet

→ Stäng vattentillförseln.
→ Öppna handsprutpistolen.
→ Sätt på pumpen med strömbrytaren på maskinen och låt den gå i 5-10 sekunder.
→ Stäng handspruta.
→ Stäng av strömbrytaren "0/OFF".
→ Försäkra dig om att dina händer är torra när du drar ut nätkontakten.
→ Ta bort vattenanslutningen.
→ Tryck på handsprutan tills apparaten är trycklös.
→ Lås handsprutan genom att skjuta spärren framåt.

Förvara aggregatet

→ Placera handspruta inkl. spolrör i spolrörsförvaringen.
→ Rulla upp högtrycksslangen på skjut-handtaget.
→ Rulla upp anslutningssladden på sladdhållaren.

Frotskydd

OBSERVERA

Frost förstör maskinen om den inte är helt tömd på vatten.

Förvara pumpen på frostfri plats.

Transport

⚠FÖRSIKTIGHET

Risk för personskador och materiella skador! Tänk på maskinens vikt vid transporten.

OBSERVERA

Skydda avdragsspaken mot skador under transporten.

→ Man håller aggregatet i skjuthandtaget och drar det bakom sig vid längre transporter.
→ Innan maskinen transporteras i liggande position, ta bort rengöringsmedelsdunken från hållaren och förslut den.

Hänvisning:

När maskinen läggs ner rinner den restmängd vatten som finns i flottörbehållaren ut ur maskinen.

→ Vid transport i fordon ska maskinen säkras enligt respektive gällande bestämmelser så den inte kan tippa eller glida.

Förvaring

⚠FÖRSIKTIGHET

Risk för personskador och materiella skador! Tänk på maskinens vikt vid transporten.

Denna maskin får endast lagras inomhus.

Skötsel och underhåll

⚠️FARA

Skaderisk om maskinen startar oavsiktligt och på grund av elektrisk stöt.

Stäng av aggregatet och dra ut nätkontakten innan arbete utförs på aggregatet.

Hänvisning:

Spillolja måste lämnas till insamlingsställen som är avsedda för detta. Lämna all använd olja där. Det är straffbart att förorena miljön med spillolja.

Säkerhetsinspektion/Serviceavtal

Kom överrens med försäljningsstället om att regelbundna säkerhetskontroller ska genomföras eller välj ett servicekontrakt. Be om råd.

Före all drift

→ Kontrollera om anslutningssladden är skadad (risk för elektrisk stöt) och låt auktoriserad serviceverkstad/elektriker omgående byta ut sladden om skador upptäcks.
→ Kontrollera högtrycksslangen så att den inte är skadad (risk för brott). Byt omedelbart ut skadad högtrycks- slang.
→ Kontrollera om apparaten (pumpen) är tät 3 droppar vatten per minut är tillåtna och de kan droppa på apparatens undersida. Ring auktoriserad serviceverkstad vid kraftigare otäthet.

Varje vecka

→ Kontrollera oljenivån Kontakta kundservice omgående vid mjölkaktig olja (vatten i oljan).
→ Rengör vattenfilter.
→ Rengör filtret på sugslangen för rengöringsmedel.

Var 500:e driftstimme, minst en gång per år

→ Låt auktoriserad serviceverkstad utföra underhållet av apparaten.
→ Låt auktoriserad serviceverkstad genomföra oljebyten.

Hänvisning:

För oljemängd samt typ av olja, se "Tekniska Data".

Åtgärder vid störningar

⚠️FARA

Skaderisk om maskinen startar oavsiktligt och på grund av elektrisk stöt.

• Stäng av aggregatet och dra ut nätkontakten innan arbete utförs på aggregatet.
• Låt bara den auktoriserade serviceverkstad kontrollera och reparera elektriska komponenter.
  – Vid störningar som inte finns med i det här kapitlet ska en auktoriserad serviceverkstad uppsökas vid tveksamheter och vid uttrycklig uppmaning.

Apparaten arbetar inte

→ Kontrollera om anslutningssladden är skadad.
→ Kontrollera nätspänning.
→ Vattenbristsäkringen har löst ut: Kontrollera vattentillförsel, öppna vattenkranen, låt kundservice kontrollera vattenbristsäkringen.
→ Kontakta auktoriserad serviceverkstad vid elektrisk defekt.

Aggregatet ger inget tryck

→ Placera högtrycksmunstycke eller ro- tormunstycke på strålröret.
→ Rengör munstycke.
→ Byt ut munstycke.

→ Lufta aggregatet (se "Ibruktagning").
→ Skruva ur tillsutningsskruven på förtryckspumpen genom öppningen på förtryckspumpen med en skruvmejsel. Lossa förtryckspumpens axel genom att vrida på den. Vrid i tillsutningsskruven och drag fast.

→ Kontrollera vattenflödet till pumpen (Tekniska Data).

→ Rengör vattenfilter.

→ Kontrollera alla matarledningar till pumpen.

→ Uppsök auktoriserad serviceverkstad vid behov.

Pump ej tät

3 droppar vatten per minut är tillåtna och de kan droppa på apparatens undersida.

→ Låt auktoriserad serviceverkstad kontrollera aggregatet vid större otäthet.

Hänvisning:

Under drift kan vattenstänk tränga ut från flottörbehållaren och rinna ut ur maskinen. Detta är normalt och får inte förväxlas med otäthet hos pumpen.

Pumpen knackar

→ Kontrollera att sugledningar för vatten och rengöringsmedel är täta.
→ Stäng doseringsventilen för rengöringsmedel vid drift utan sådant medel.
→ Lufta aggregatet (se "Ibrukttagning").
→ Uppsök auktoriserad serviceverkstad vid behov.

Rengöringsmedel sugs inte in

→ Kontrollera/rengör sugslang med filter
→ Öppna eller kontrollera/rengör doseringsventilen för rengöringsmedel.
→ Uppsök auktoriserad serviceverkstad vid behov.

Tillbehör och reservdelar

Använd endast originaltillbehör och originalreservdelar, så att en säker och störningsfri drift av maskinen är garanterad. Information om tillbehör och reservdelar finns på www.kaercher.com.

Garanti

I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på aggregatet repareras utan kostnad under förutsättning att det orsakats av ett material- eller tillverkningsfel. I frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller närmaste auktoriserade serviceverkstad.

EU-försäkran om överensstämmelse

Härmed försäkrar vi att nedanstående be- tecknade maskin i ändamål och konstruk- tion samt i den av oss levererade versionen motsvarar EU-direktivens tillämpliga grund- läggande säkerhets- och hälsokrav. Vid ändringar på maskinen som inte har god- känts av oss blir denna överensstämmelse- förklaring ogiltig.

Produkt: Högtryckstvätt

Typ: 1.524-xxx

Tillämpad metod för överensstämmelsevärdering

2000/14/EG: Bilaga V

Ljudeffektsnivå dB(A)

Upmätt: 84

Garanterad: 86

Undertecknande agerar på uppdrag av och med styrelsens godkännande.

H. Jenner

Dokumentationsbefullmäktigad:

S. Reiser

Alfred Kärcher SE & Co. KG

Nätförsörjning
Spänning V 400
Strömart Hz 3~50
Motorvarvtal 1/min 1400
Anslutningseffekt kW 6,4
Skydd IPX5
Säkring (trög, typ C) A 16
Förlängningssladd 30 m mm	2	2,5
Vattenanslutning
Inmatningstemperatur (max.) °C 85
Inmatningsmängd (min.) l/t (l/min) 1200 (20)
Inmatningsstryck (max.)	MPa (bar)	1 (10)
Prestanda
Arbetstryck vatten (med standardmunstycke)	MPa (bar)	2...15(20...150)
Max. driftövertryck	MPa (bar)	17,5 (175)
Matningsmängd	l/t (l/min) 4000...990(6,67...16,5)
Standardmunstyckets storlek		062
Insugning av rengöringsmedel	l/t (l/min) 0...60 (0...1)
Handsprutans rekylkraft (max.)	N	48
Beräknade värden enligt EN 60335-2-79
Hand-Arm Vibrationsvärde
Handspruta	m/s2	< 2,5
Spolrör	m/s2	< 2,5
Osäkerhet K	m/s2	1
Ljudtrycksnivå LpA	dB(A)	70
Osäkerhet KpA	dB(A)	2
Ljudteffektsnivå LWA + Osäkerhet KWAA	dB(A)	86
Drivmedel
Oljemängd	I	0,75
Oljesorter	-- Hypoid SAE 90
Mätt och vikt
Längd	mm	524
Bredd	mm	650
Höjd	mm	1100
Typisk driftvikt	kg	77

15 Rezervoar za ulje

16 Deo za odlaganje mlaznica
