LIETOŠANAS INSTRUKCIJA HD 10154 Cage Food Kärcher

Pirms ierīces pirmās lietošanas izlasiet instrukcijas oriğinālvalodā, rīkojieties saskaṇā ar norādījumiem tajā un uzglabājiet to vēlākai izmantošanai vai turpmākiem lietotājiem.

Satura rādītājs

Vides aizsardzība ..... LV 1

Aparāta elementi. . . . . . . . . LV 1

Drošības norādījumi ..... LV 2

Noteikumiem atbilstoša lietošana .... LV 2

Drošības iekārtas ..... LV 2

Pirms ekspluatācijas uzsākšanas . . . . . . . . . . . . . . . . . . . . . . . . . . . . LV 3

Ekspluatācijas uzsākšana.... LV 3

Apkalpošana . . . . . . . . . . . . . LV 4

Transportēšana. . . . . . . . . . . LV 5

Glabāšana. LV 6

Kopšana un tehniskā apkope. LV 6

Palīdzība darbības traucējumu gadījumā . . . . . . . . . . . . . . . . . . . . . . . . . . . LV 6

Piederumi un rezerves daļas . LV 7

Garantija LV 7

ES Atbilstības deklarācija .... LV 8

Tehniskie dati LV 9

Vides aizsardzība

Iepakojuma materiāli ir atkārtoti pārstrādājami. Lūdzu, neizmetiet iepakojumu kopā ar mājsaimniecības atkritumiem, bet nogādājiet to vietā, kur tiek veikta atkritumu otrreizējā pārstrāde.

Nolietotās ierīces satur noderī- gus materiālus, kurus iespējams pārstrādāt un izmantot atkārtoti. Baterijas, ella un tamlīdzīgas vielas nedrīkst noklūt apkārtējā vidē. Tādēļ lūdzam utilizēt vecās ierīces ar atbilstošu atkritumu savākšanas sistēmu starpniecī- bu.

Elektriskās un elektroniskās ierīces bieži vien satur sastāvdaļas, kuras, to nepareizas izmantošanas vai neatbilstošas utilizācijas gadījumā, var radīt potenciālu apdraudējumu cilvēku veselībai un videi. Tomēr šīs sastāvdaļas ir nepieciešamas ierīces

pareizai darbībai. lerīces, kas apzīmētas ar šo simbolu, nedrīkst izmest kopā ar sadzī-ves atkritumiem.

Informācija par sastāvdaļām (REACH)

Aktuālo informāciju par sastāvdaļām atradīsiet:

sk. apvērsto lappusi

1 Palaišanas gailītis
2 Drošinātājsvira
3 Augstspiediena šlūtene EASY!Lock
4 Vadāmais rokturis
5 lerīces pārsegs
6 Smidzinātājcaurules novietne
7 Aparāta slēdzis
8 Aparāta pārsega fiksators
9 Apakšējā pārseguma plāksne

10 Manometrs

11 Ūdensapgādes pieslēgums

12 Augstspiediena pieslēgums EASY!Lock

13 Üdensfiltrs

14 Ellas līmeņa indikators

15 Ellas tvertne

16 Vieta sprauslu glabāšanai

17 Elektrotikla kabelis ar kontaktdakšu

18 Spiediena sūkņa korpusa atvere

19 Tvertne ar pludinu

20 2 tīrīšanas līdzekļa kannu (katras tilpums 5 litri) turētājs

21 Tīrīšanas līdzekļa sūkšanas šļūtene ar filtru un skrūvējamu vāciņu

22 Kabela turētājs

23 Tīrīšanas līdzekļa dozēšanas vārsts

24 Plakanstrūklas sprausla 25°

25 Sprauslu vītņu savienojums

26 Plakanstrūklas sprausla 40°

27 Smidzināšanas caurule EASY!Lock

28 Spiediena/daudzuma regulācija

29 Rokas smidzināšanas pistole EASY!Force

30 Drošinātājs

Krāsu markējums

– Tīrīšanas procesa vadības elementi ir dzelteni.
– Apkopes un servisa vadības elementi ir gaiši pelēki.

Drošības norādījumi

– Pirms pirmās lietošanas obligāti izlasīt norādījumus par drošību Nr. 5.951-949.0!
– Nemiet vērā attiecīgajā valstī likumdevēja izdotos normatīvos aktus par šķid-ruma smidzinātājiem.
– Nemiet vērā attiecīgajā valstī likumdevēja izdotos normatīvos aktus par negadījumu novēršanu. Škīdrumu smidzinātāji ir regulāri jāpārbauda un pārbaudes rezultāts ir rakstiski jādokumentē.
– lerīcei/piederumiem aizliegts veikt jebkādu pārveidi.

Riska pakāpes

⚠️BĪSTAMI

Norāde par tieši draudošām briesmām, kuras izraisa smagas traumas vai nāvi.

⚠ BRĪDINĀJUMS

Norāde par iespējami draudošām bries-mām, kuras var izraisīt smagas traumas vai nāvi.

⚠UZMANĪBU

Norāda uz iespējami bīstamu situāciju, kura var radīt vieglus ievainojumus.

IEVĚRĪBAI

Norāde par iespējami bīstamu situāciju, kura var radīt materiālos zaudējumus.

Simboli uz aparāta

Nepareizi lietojot, augstspiedie- na strūkla var būt bīstama. Strūk-

lu nedrikst vērst uz cilvēkiem, dzīvniekiem, zem sprieguma esošām elektriskām iekārtām un uz pašu aparātu.

Saskaṇā ar spēkā esošajiem noteikumiem aparātu nedrīkst izmantot bez dzeramā ūdens sistēmas dalītāja. Jāizmanto piemērots firmas KÄRCHER sistēmas dalītājs vai kā alternatīva - sistēmas dalītājs atbilstoši EN 12729 tipam BA.

Üdens, kurš ir plūdis cauri sistēmas dalītā-jam, vairs nav uzskatāms par dzeramo üdeni.

⚠UZMANĪBU

Sistēmas atdalītāju vienmēr pieslēdziet ūdensapgādes sistēmai, nevis ierīcei.

Noteikumiem atbilstoša lietošana

Izmantojiet šo aparātu tikai tīrīšanai ar augstspiediena strūklu un ar/bez tīrīšanas līdzekļa (piem., pārtikas rūpniecība, gaļas ciršanas uzņēmumi...).

Drošības iekārtas

Pärplüdes värsts ar manometrisko slēdzi

Samazinot ar spiediena/daudzuma regulē-tāju ūdens padevi, atveras pārplūdes vārsts un daļa ūdens plūst uz sūkņa ieplūdes pusi.

Ja rokas smidzināšanas pistoles mēlīte tiek atlaista, manometriskais slēdzis atslēdz sūkni, un augstspiediena strūkla vairs netiek izsmidzināta. Pavelkot mēlīti, sūknis atkal ieslēdzas.

Drošības vārsts

Drošības vārsts atveras, pārsniedzot pie- laujamo darba pārspiedienu; ūdens plūst atpakaļ uz sūkņa ieplūdes pusi.

Pārplūdes vārsts, manometriskais vārsts un drošības vārsts rūpnīcā ir iestatīti un no-plombēti.

Regulējumus drīkst veikt tikai klientu apkal-pošanas dienests.

Üdens trūkuma drošinātājs

Udens trūkuma drošinātājs pludiņa tvertnē nepietiekamas udens padeves gadījumā (pārāk zems udens spiediens) izslēdz motoru.

Sūknis tiek pasargāts pret tukšgaitu.

Pirms ekspluatācijas uzsākšanas

Izsainošana

– Pēc izsaiņošanas pārbaudiet iepakoju-ma saturu.
– Par transportēšanas bojājumiem neka-vējoties ziņojiet tirgotājam.

Ellas līmeņa pārbaude

→ Izskrūvējiet krustiņa skrūvi aparāta pār-sega nofiksēšanai un atveriet aparāta pārsegu.
→ Apakšējo pārseguma plāksni apakšpusē izvelciet uz āru un augšpusē izkabiniet.
→ Nolasiet ellas līmeņa indikatoru, aparātam atrodoties vertikālā stāvoklī. Ellas līmenim jābūt starp abām atzīmēm uz ellas tvertnes.

Ellas tvertnes atgaisošanas aktivizēšana

→ Atveriet aparāta pārsega fiksatoru un paceliet aparāta pārsegu uz augšu.
→ Apakšējo pārseguma plāksni apakšpu-sē izvelciet uz āru un augšpusē izkabiniet.
→ Nogrieziet ellas tvertnes vācina galu.
→ Nostipriniet apakšējo pārseguma plāksni un aparāta pārsegu.

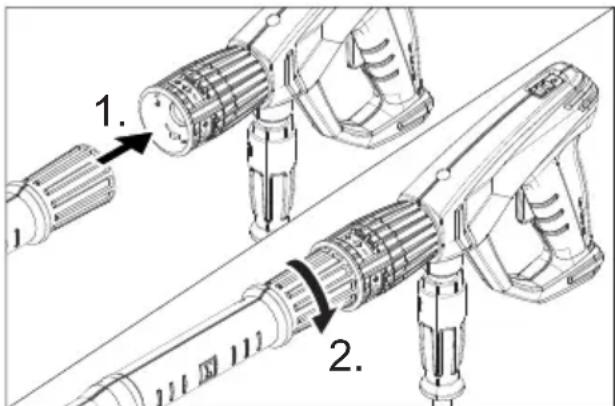

Rokas smidzināšanas pistoles, smidzināšanas caurules un sprauslas montāža

Norādījums: EASY!Lock sistēma ātri un droši savieno komponentus, izmantojot ātro vītni ar tikai vienu apgriezienu.

→ Augstspiediena sprauslu uzspraudiet uz smidzināšanas caurules
→ Uzlieciet un ar roku pievelciet savienotājuzgriezni (EASY!Lock).
→ Smidzināšanas cauruli savienojiet ar rokas smidzināšanas pistoli un savienojumu pievelciet ar roku (EASY!Lock).
→ Augstspiediena šlūteni savienojiet ar rokas smidzināšanas pistoli un ierīces augstspiediena pieslēgumu un pievelciet ar roku (EASY!Lock).

Ekspluatācijas uzsākšana

Elektropadeve

⚠BĪSTAMI

Elektriskās strāvas trieciena risks.

• Aparāts ir obligāti jāpieslēdz barošanas tīklam, izmantojot kontaktdakšu. Ir aizliegts izmantot neatvienojamu savienojumu ar barošanas tīklu. Kontaktdakša nodrošina atvienošanu no tīkla.
• Kontaktligzdas minimālais drošinātājs (skatīt Tehniskajos datos).
• Nedrīkst pā rsniegt maksimāli pieļauja- mo tīkla pretestību strāvas pieslēguma vietā (skatīt tehniskos datus). Ja ir ne- skaidrības par Jūsu pieslēguma vietā pastāvošo tīkla pretestību, lūdzu, sazi- nieties ar Jūsu energoapgādes uzņē- mumu.
• Izmantojiet pagarinātāja kabeli ar pie-tiekošu škērsgriezumu (skatiet "Tehnis-kos datus") un notiniet to pilnībā no ka-beļa trumuļa.

Pieslēgumu lielumus skatīt uz ražotāja datu plāksnītes/tehniskajos datos.

→ Notiniet tīkla kabeli un novietojiet uz grīdas.
→ lespraudiet kontaktdakšu kontakligzdā.

Üdensapgāde

Pieslēgšana ūdensvadam

⚠ BRĪDINĀJUMS

levērojiet ūdensapgādes uzņēmuma izstrādātos noteikumus.

Saskaṇā ar spēkā esošajiem noteikumiem aparātu nedrīkst izmantot bez dzeramā ūdens sistēmas dalītāja. Jāizmanto piemērots firmas

KÄRCHER sistēmas dalītājs vai kā alternatīva - sistēmas dalītājs atbilstoši EN 12729 ti-pam BA.

Üdens, kurš ir plūdis cauri sistēmas dalītājam, vairs nav uzskatāms par dzeramo üdeni. Pieslēguma lielumus skatīt tehniskajos datos.

→ Padeves šlūteni (minimālais garums 7,5 m, minimālais diamets 1") pieslēdziet ierīces ūdens pieslēgvietai un ūdens pievadam (piemēram, ūdenskrānam).

Norādījums:

Padeves šlūtene nav iekļauta piegādes komplektā.

→ Attaisiet ūdens padeves krānu.
→ lerīces atgaisošana:

Noskrūvējiet sprauslu.

Darbiniet ierīci tik ilgi, līdz ūdens izplūst, nesaturot gaisa burbulīšus.

Vajadzības gadījumā darbiniet ierīci 10 sekundes, tad izslēdziet. Atkārtojiet darbību vairākkārt.

→ Izslēdziet aparātu un uzskrūvējiet atpakaļ sprauslu.

Apkalpošana

⚠️BĪSTAMI

Savainošanās risks! Neizmantojiet aparātu bez uzmontētas smidzināšanas caurules.

Ikreiz pirms lietošanas pārbaudiet, vai smidzināšanas caurule ir stingri nofiksēta.

Smidzināšanas caurules skrūvsavienojumam jābūt cieši pievilktam.

Sprādzienbīstamība!

Neizsmidziniet degošus škidrumus.

Izmantojot ierīci bīstamās zonās (piem., degvielas uzpildes stacijās), ir jāievēro attiecīgie drošības noteikumi.

Savainošanās risks! Strādājot ar ierīci, rokas smidzināšanas pistoli un smidzināšanas cauruli turiet ar abām rokām.

Savainošanās risks! Rokas smidzināšanas pistoles palaišanas sviru un drošinātājsviru darbības laikā nedrīkst sakīlēt.

Savainošanās risks! Ja drošinātājsvira ir bojāta, sazinieties ar klientu apkalpošanas dienestu.

Savainošanās risks ar augstspiediena ūdens strūklu. Pirms jebkuru darbu veikšanas pie ierīces pabīdiet rokas smidzināšanas pistoles drošinātāju uz priekšu.

⚠UZMANĪBU

Motorus tīriet tikai vietās, kur ir pieejams at-bilstošs ellas uztvērējs (apkārtējās vides aizsardzība).

Rokas smidzināšanas pistoles atvēršana/aizvēršana

→ Rokas smidzināšanas pistoles atvēršana: nospiežot drošinātājsviru un palaišanas sviru.
→ Rokas smidzināšanas pistoles aizvēršana: atlaižot valā drošinātājsviru un palaišanas sviru.

Darbs ar augstspiedienu

Norādījums:

Ierīce ir aprīkota ar manometrisko slēdzi.

Motors ieslēdzas tikai tad, kad rokas smidzināšanas pistole ir atvērta.

→ Aparāta slēdzi pārslēdziet uz „l“.
→ Atblokējiet rokas smidzināšanas pistoli, pabīdot drošinātāju atpakal.
→ Atveriet rokas smidzinātājpistoli.

⚠️BĪSTAMI

lestatot spiediena/daudzuma regulētāju, sekojiet, lai neatskrūvētos smidzināšanas caurules skrūvsavienojums.

→ Darba spiedienu un ūdens daudzumu iestatiet, griežot (bez pakāpēm) rokas smidzinātāpistoles spiediena/daudzuma regulētāju (+/-).

Strūklas veida izvēle

→ Izslēdziet rokas smidzinātājpistoli.
→ Aparāta slēdzi pārslēgt uz „0“.
→ Uzlieciet uz smidzināšanas caurules vajadzīgo sprauslu.

Aparāta darbība tīrīšanas līdzekļu izmantošanas režīmā

⚠ BRĪDINĀJUMS

Nepiemēroti tīrīšanas līdzekļi var sabojāt aparātu un tīrāmo objektu. Izmantojiet tikai tos tīrīšanas līdzekļus, kurus ir autorizējis Kärcher. Ievērojiet tīrīšanas līdzekļiem pievienotos dozēšanas ieteikumu un norādījumus. Lai sargātu apkārtējo vidi, lietojiet tīrīšanas līdzekļus taupīgi.

levērojiet uz tīrīšanas līdzekļiem dotos drošības norādījumus.

Kärcher tīrīšanas līdzekļi garantē darbu bez traucējumiem. Lūdzu, konsultējieties vai pieprasiet mūsu katalogu vai mūsu tīrīšanas līdzekļu informatīvās lapas.

→ levietojiet tīrīšanas līdzekļa kannu turē-tājā.
→ Tīrīšanas līdzekļa sūkšanas šļūteni ie-vietot tīrīšanas līdzekļa kannā.

Norādījums:

Ja tīrīšanas līdzeklis jāiesūc no kannas, kas stāv uz grīdas, jāizmanto šlūtenes pagarinājums 2.641-944.0 (nav piegādes komplektā).

→ Uzskrūvējiet uz kannas vāciņu.
→ Tīrīšanas līdzekļa dozēšanas vārstu noregulējiet uz vēlamo tīrīšanas līdzekli un koncentrāciju.
→ Veiciet tīrīšanu.
→ Pēc izmantošanas filtrus iemērciet tīrāūdenī.
→ Tīrīšanas līdzekļa dozēšanas vārstu noregulēt uz "0".
→ Laujiet aparātam īsu brīdi darboties ar atvērtu rokas smidzinātājpistoli, lai tiktu izskalotas tīrīšanas līdzekļa paliekas.

Darba pārtraukšana

→ Izslēdziet rokas smidzinātājpistoli. Aparāts izslēdzas.
→ Nodrošiniet rokas smidzināšanas pistoli, pabīdot drošinātāju uz priekšu.

Pēc pārtraukuma:

→ Atblokējiet rokas smidzināšanas pistoli, pabīdot drošinātāju atpakal.
→ Atveriet rokas smidzinātājpistoli. Aparāts atkal ieslēdzas.

Aparāta izslēgšana

→ Aizslēgt ūdens padevi.
→ Atveriet rokas smidzinātājpistoli.
→ leslēdziet sūkni ar ierīces slēdzi un ľau-jiet darboties 5-10 sekundes.
→ Izslēdziet rokas smidzinātājpistoli.
→ Pārslēgt aparāta slēdzi „0/OFF“.
→ Kontaktdakšu no kontaktligzdas atvienot tikai ar sausām rokām.
→ Noņemt ūdens pieslēgumu.
→ Nospiest rokas smidzinātājpistoli, līdz aparāts atbrīvojas no spiediena.
→ Nodrošiniet rokas smidzināšanas pistoli, pabīdot drošinātāju uz priekšu.

Aparāta uzglabāšana

→ Rokas smidzinātājpistoli kopā ar strūklas cauruli novietot tās novietnē.
→ Aptiniet augstspiediena šlūteni ap stumšanas rokturi.
→ Aptiniet pieslēguma kabeli ap kabeļu tu-rētāju.

Aizsardzība pret aizsalšanu

IEVËRÏBAI

Sals sabojā ierīci, ja ūdens nav pilnībā izlaists.

Uzglabājiet ierīci vietā, kur tā nav pakļauta sala iedarbībai.

Transportēšana

⚠ UZMANĪBU

Savainošanās un bojājumu risks! Transportējot ānemiet vērā aparāta svaru.

IEVĒRĪBAI

Transportēšanas laikā sargājiet palaišanas sviru no bojājumiem.

→ Lai aparātu pārvietotu lielākos attālumos, velciet to aiz stumšanas roktura sev līdzi.
→ Pirms transportēšanas guļus pozīcijā izņemiet tīrīšanas līdzekļa kannu no tu-rētāja un noslēdziet.

Norādījums:

Sagāžot aparātu, pludiņa tvertnē atlikušais ūdens iztek no aparāta.

→ Transportējot automašinā, saskaṇā ar spēkā esošajām direktīvām nodrošiniet aparātu pret izslīdēšanu un apgāšanos.

Glabāšana

⚠UZMANĪBU

Savainošanās un bojājumu risks! Transportējot ṣemiet vērā aparāta svaru. Šo aparātu drīkst uzglabāt tikai iekštelpās.

Kopšana un tehniskā apkope

⚠ BİSTAMI

Savainošanās risks nejauši iedarbināta aparāta un strāvas trieciena rezultātā. Pirms jebkuriem aparāta apkopes darbiem izslēdziet aparātu un atvienojiet tīkla kontaktdakšu.

Norādījums:

Veco ellu drīkst nodot tikai tam paredzētos savākšanas punktos. Nododiet radušos no- lietoto ellu tur. Vides piesārņošana ar veco ellu ir sodāma.

Tehniskā inspekcija/tehniskās apkopes līgums

Jūs varat vienoties ar savu tirgotāju par regulāru tehnisko inspekciju veikšanu vai noslēgt tehniskās apkopes līgumu. Lūdzu konsultējieties par šo jautājumu.

Pirms katras ekspluatācijas

→ Pārbaudiet, vai pieslēguma kabelis nav bojāts (risks gūt strāvas triecienu), bojāts pieslēguma kabelis nekavējoties jā-nomaina, izmantojot pilnvarotā klientu apkalpošanas dienesta/elektriķa pakal-pojumus.
→ Pārbaudīt augstspiediena šlūteni uz bojājumiem (uzsprāgšanas briesmas). Nekavējoties nomainīt bojātu augstspiediena šlūteni.
→ Pārbaudīt aparāta (sūkņa) hermētiskumu. 3 ūdens pilieni minūtē ir pieļaujams un tie var izplūst pa aparāta apakšu. Spēcīgāka nehermētiskuma gadījumā sazināties ar klientu dienestu.

Ik nedēļu

→ Pārbaudiet eļļas stāvokli. Ja eļļa ir blāva (ūdens eļļā), uzreiz sazinieties ar klientu apkalpošanas dienestu.
→ Pārbaudiet un iztīriet ūdens filtru.
→ Tīrīt tīrīšanas līdzekļa sūkšanas šlūte- nes filtru.

Ik pēc 500 darba stundām, vismaz reizi gadā

→ Aparāta apkopi uzticiet klientu servisam.
→ Uzticiet ellas nomainu veikt klientu dienestam.

Norādījums:

Ellas daudzumu un marku skatiet "Tehnis-kajos datos".

Palīdzība darbības traucējumu gadījumā

⚠ BĪSTAMI

Savainošanās risks nejauši iedarbināta aparāta un strāvas trieciena rezultātā.

• Pirms jebkuriem aparāta apkopes darbiem izslēdziet aparātu un atvienojiet tīkla kontaktdakšu.
• Elektrisko sastāvdaļu pārbaudi vai remontu drīkst veikt tikai pilnvarots klientu apkalpošanas dienests.
• Traucējumu gadījumā, kuri nav minēti šajā nodaļā, šaubu un skaidra norādījuma gadījumā sazinieties ar pilnvaroto klientu apkalpošanas dienestu.

Aparāts nestrādā

→ Pārbaudiet, vai pieslēguma kabelis nav bojāts.
→ Pārbaudiet tīkla spriegumu.
→ Nostrādājis ūdens trūkuma drošinātājs: pārbaudiet ūdens pievadu, atveriet ūdens krānu, uzticiet klientu dienestam pārbaudīt ūdens trūkuma drošinātāju.
→ Elektriska bojājuma gadījumā sazinieties ar klientu apkalpošanas dienestu.

Aparāts nerada spiedienu

→ Uzlieciet augstspiediena sprauslu vai rotor-sprauslu uz smidzināšanas caurules.
→ lztīriet sprauslu.
→ Nomainiet sprauslu.
→ Atgaisojiet aparātu (skatiet "Nodošana ekspluatācijā").
→ Izskrūvējiet spiediena sūkņa noslēgskrūvi ar skrūvgriezi no spiediena sūkņa atveres.

Atbrīvojiet spiediena sūkņa asi, to pa-griežot.

leskrūvējiet noslēgskrūvi un pievelciet.

→ Pārbaudīt ūdens padevi (skatīt "Tehnie-skie dati").
→ Pārbaudiet un iztīriet ūdens filtru.
→ Pārbaudiet visus sūkņa pievadus.
→ Vajadzības gadījumā sazinieties ar klientu apkalpošanas dienestu.

Nehermētisks sūknis

3 ūdens pilieni minūtē ir pieļaujami un tie var izplūst pa aparāta apakšu.

→ Ja ierīce ir stipri neblīva, informēt klientu servisu.

Norādījums:

Darbības laikā no pludiņa tvertnes var izš-lākties un no aparāta var iztecēt ūdens. Tas ir normāli un to nevajadzētu sajaukt ar to, ka sūknis nav hermētisks.

Sūknis klab

→ Pārbaudiet ūdens un tīrīšanas līdzekļa sūkšanas vadu blīvumu.
→ Darbinot ierīci bez tīrīšanas līdzekļa, aizveriet tīrīšanas līdzekļa dozēšanas vārstu.
→ Atgaisojiet aparātu (skatiet "Nodošana ekspluatācijā").
→ Vajadzības gadījumā sazinieties ar klientu apkalpošanas dienestu.

Netiek iesükts tirišanas līdzeklis

→ Pārbaudiet/iztīriet tīrīšanas līdzekļa sūkšanas šlūteni ar filtru.
→ Atveriet vai pārbaudiet/iztīriet tīrīšanas līdzekla dozēšanas vārstu.
→ Vajadzības gadījumā sazinieties ar klientu apkalpošanas dienestu.

Piederumi un rezerves daļas

Izmantot tikai oriğinâlos piederumus un oriğinâlâs rezerves daļas, jo tie garantē drošu un nevainojamu ierīces darbību.

Informāciju par piederumiem un rezerves daļām skatīt www.kaercher.com.

Garantija

Katrā valstī ir spēkā mūsu uzņēmuma atbildīgās sabiedrības izdotie garantijas nosacījumi. Garantijas termiņa ietvaros iespējamos Jūsu iekārtas darbības traucējumus mēs novērsīsim bez maksas, ja to cēlonis ir materiāla vai ražošanas defekts. Garantijas remonta nepieciešamības gadījumā ar pirkumu apliecinošu dokumentu griezieties pie tirgotāja vai tuvākajā pilnvarotajā klientu apkalpošanas dienestā.

ES Atbilstības deklarācija

Ar šo mēs paziņojam, ka turpmāk minētā iekārta, pamatojoties uz tās konstrukciju un izgatavošanas veidu, kā arī mūsu apgrozībā laistajā izpildījumā atbilst ES direktīvu attiecīgajām galvenajām drošības un veselības aizsardzības prasībām. lekārtā izdarot ar mums nesaskaņotas izmaiņas, šis paziņojums zaudē savu spēku.

Produkts: Augstspiediena tīrīšanas aparāts

Padomi: 1.524-xxx

Attiecīgās ES direktīvas:

2006/42/EK (+2009/127/EK)

2014/35/ES

2014/30/ES

2000/14/EK

Piemērotās harmonizētās normas:

EN 60335-1

EN 60335-2-79

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 1997 + A2: 2008

EN 61000-3-2: 2014

EN 61000-3-3: 2006

EN 61000-3-11:2000

EN 50366: 2003 + A1: 2006

Atbilstibas novertešanas procedura:

2000/14/EK: V pielikums

Skañas intensitates līmenis dB(A)

Izmērītais: 84

Garantētais: 86

Parakstītāji rīkojas valdes vārdā un ar tās pilnvaru.

Pilnvarotais sagatavot dokumentāciju:

S. Reiser

Alfred Kärcher SE & Co. KG

Elektrības pieslēgums
Spriegums V 400
Strāvas veids Hz 3~50
Motora apgriezienu skaits 1/min 1400
Pieslēguma jauda kW 6,4
Aizsardzība IPX5
Tīkla drošinātājs (kūstošais, Char. C) A 16
Pagarinātāja kabelis 30 m mm	2	2,5
Ūdensapgāde
Pievadāmā ūdens temperatūra (maks.) °C 85
Pievadāmā ūdens daudzums (min.) l/h (l/min.) 1200 (20)
Pievadāmā ūdens spiediens (maks.)	MPa (bar)	1 (10)
Tehniskie dati attiecībā uz jaudu
Ūdens darba spiediens (ar standarta sprauslu)	MPa (bar)	2...15(20...150)
Maks. darba pārspiediens	MPa (bar)	17,5 (175)
Sūknējamā šķidruma daudzums	l/h (l/min.)	400...990(6,67...16,5)
Standarta sprauslas lielums		062
Tīrīšanas līdzekļa sūknēšana	l/h (l/min.)	0...60 (0...1)
Rokas smidzinātājpistoles atsitiena spēks (maks.)	N	48
Saskaņā ar EN 60335-2-79 aprēķinātās vērtības
Plaukstas-rokas vibrācijas lielums
Rokas smidzinātājpistole	m/s2	<2,5
Strūklas padeves caurule	m/s2	<2,5
Nenoteiktība K	m/s2	1
Skaņas spiediena līmenis L _pA	dB(A)	70
Nenoteiktība K _pA	dB(A)	2
Skaņas jaudas līmenis L _WA + nenoteiktība K _WA	dB(A)	86
Izejmateriāli
Eļļas daudzums	I	0,75
Eļās veids	-- Hypoid S	AE 90
Izmēri un svars
Garums	mm	524
Platums	mm	650
Augstums	mm	1100
Tipiskā darba masa	kg	77
