GEBRUIKSAANWIJZING HD 10154 Cage Food Kärcher

Lees vóór het eerste gebruik van uw apparaat deze originele

gebruiksaanwijzing, ga navenant te werk en bewaar hem voor later gebruik of voor een latere eigenaar.

Inhoud

Zorg voor het milieu .... NL 1

Apparaat-elementen ..... NL 1

Veiligheidsinstructies. . . . . . . NL 2

Reglementair gebruik ..... NL 2

Veiligheidsinrichtingen ..... NL 2

Voor de inbedrijfstelling. . . . . NL 3

Inbedrijfstelling .... NL 3

Bediening NL 4

Vervoer NL 6

Opslag. NL 6

Onderhoud .... NL 6

Hulp bij storingen .... NL 7

Toebehoren en reserveonderde- len. NL 7

Garantie NL 8

EU-conformiteitsverklaring ... NL 8

Zorg voor het milieu

Het verpakkingsmateriaal is herbruikbaar. Deponeer het verpak-kingsmateriaal niet bij het huis-houdelijk afval, maar bied het aan voor hergebruik.

Onbruikbaar geworden apparaten bevatten waardevolle materialen die geschikt zijn voor hergebruik. Lever de apparaten daarom in bij een inzamelpunt voor herbruikbare materialen. Batterijen, olie en dergelijke stoffen mogen niet in het milieu belanden. Verwijder overbodig geworden apparatuur daarom via geschikte inzamelpunten.

Elektrische en elektronische apparaten bevatten vaak onderdelen die een potentieel gevaar kunnen vormen voor de menselijke gezondheid en het milieu als ze foutief worden gebruikt of niet correct worden afgevoerd. Deze onderdelen zorgen er desal-

niettemin voor dat het apparaat naar behoren functioneert. Apparaten die dit symbool dragen, mogen niet met het huisvuil worden afgevoerd.

Aanwijzingen betreffende de inhoudsstoffen (REACH)

Huidige informatie over de inhoudsstoffen vindt u onder:

1 Hendel
2 Veiligheidshendel
3 Hogedrukslang EASY!Lock
4 Schuifbeugel
5 Apparaatkap
6 Spuitstukhouder
7 Apparaatschakelaar
8 Vergrendeling apparaatkap
9 Onderste afdekplaat
10 Manometer
11 Wateraansluiting
12 Hogedrukaansluiting EASY!Lock
13 Waterfilter
14 Oliepeilindicatie
15 Oliereservoir
16 Straalpijpopbergvak
17 Stroomkabel met stekker
18 Opening in de behuizing voordrukpomp
19 Vlotterhouder
20 Houder voor 2 reinigingsmiddelcontainers elk met een inhoud van 5 liter
21 Reinigingsmiddel-zuigslang met filter en schroefdeksel
22 Kabelhouder
23 Reinigingsmiddel-doseerapparaat
24 Vlakstraalsproeier 25°
25 Schroefverbinding sproeikoppen
26 Vlakstraalsproeier 40°
27 Straalbuis EASY!Lock
28 Druk-/volumeregeling
29 Handspuitpistool EASY!Force
30 Veiligheidspal

Kleurmarkering

• Bedieningselementen voor het reini- gingsproces zijn geel.
• Bedieningselementen voor het onderhoud en de service zijn lichtgrijs.

Veiligheidsinstructies

• Voor de eerste inbedrijfstelling veiligheidsinstructies nr. 5.951-949.0 in elk geval lezen!
• Overeenkomstige nationale voorschriften van de wetgever voor stralers van vloeistoffen in acht nemen.
• Overeenkomstige nationale voorschriften van de wetgever inzake ongevallenpreventie in acht nemen. Stralers van vloeistoffen moeten regelmatig gecontroleerd worden en het resultaat van de controle moet schriftelijk vastgelegd worden.
• U mag geen veranderingen aan het apparaat / de toebehoren aanbrengen.

Gevarenniveaus

⚠ GEVAAR

Verwijzing naar een onmiddellijk dreigend gevaar dat tot ernstige en zelfs dodelijke lichaamsverwondingen leidt.

⚠ WAARSCHUWING

Verwijzing naar een mogelijke gevaarlijke situatie die tot ernstige en zelfs dodelijke lichaamsverwondingen kan leiden.

⚠VOORZICHTIG

Verwijzing naar een mogelijk gevaarlijke situatie die tot lichte verwondingen kan leiden.

LET OP

Verwijzing naar een mogelijke gevaarlijke situatie die tot materiele schade kan leiden.

Symbolen op het apparaat

Hogedrukstralen kunnen ge- vaarlijk zijn wanneer ondeskundigen het apparaat bedienen. U mag de straal mag niet richten op personen, dieren, onder stroom staande voorwerpen of de hogedrukreiniger zelf.

Conform de geldige voorschriften mag het apparaat nooit zonder systeemscheider aan het drinkwater-net gebruikt worden. Er moet een geschikte systeemscheider van de KÄRCHER of alternatief een syste scheider conform EN 12729 type B bruikt worden.

Water dat door een systeemscheider is gestroomd, wordt als niet-drinkbaar beschouwd.

⚠VOORZICHTIG

Sluit de systeemscheider altijd aan de watertoevoer en nooit direct aan het apparaat aan.

Dat apparaat uitsluitend gebruiken voor het reinigen met hogedrukstraal zonder / met reinigingsmiddel (bv. levensmiddelindustrie, slachtbedrijven...).

Veiligheidsinrichtingen

Overstroomklep met drukschakelaar

Bij het verlagen van de waterhoeveelheid met de druk-/volumeregeling gaat de overstroomklep open en stroomt een deel van het water terug naar de zuigkant van de pomp.

Als de bedieningshendel aan het handspuitpistool losgelaten wordt, schakelt de drukschakelaar de pomp uit, de hogedrukstraal stopt. Als de bedieningshendel aangetrokken wordt, schakelt de pomp opnieuw in.

Veiligheidsklep

De veiligheidsklep gaat open indien de toegelaten bedrijfsoverdruk overschreden wordt, het water stroomt terug naar de aanzuigkant van de pomp.

Overstroomklep, drukschakelaar en veiligheidsklep zijn in de fabriek ingesteld en verzegeld.

Instelling uitsluitend door de klantendienst.

Watertekortbeveiliging

De watertekortbeveiliging in het vlotterreservoir schakelt de motor uit bij onvoldoende watertoevoer (waterdruk te laag).

De pomp wordt beschermd tegen droog-loop.

Voor de inbedrijfstelling

Uitpakken

• De inhoud van de verpakking controle- ren bij het uitpakken.
• Bij transportschade onmiddellijk de handelaar op de hoogte brengen.

Oliepeil controleren

→ Schroef met kruisvormige greep voor de vergrendeling van de apparaatkap eruit schroeven en apparaatkap openen.
→ Onderste afdekplaat er bovenaan uittrekken en er onderaan uit halen.
→ Oliepeilaanduiding aflezen bij een rechtopstaand apparaat. Het oliepeil moet tussen beide markeringen op het oliereservoir liggen.

Ontluchting oliereservoir activeren

→ Vergrendeling van de apparaatkap openen en apparaatkap naar boven zwenken.
→ Onderste afdekplaat er bovenaan uittrekken en er onderaan uit halen.
→ Punt van het oliereservoirdeksel afsnijden.
→ Onderste afdekplaat en apparaatkap bevestigen.

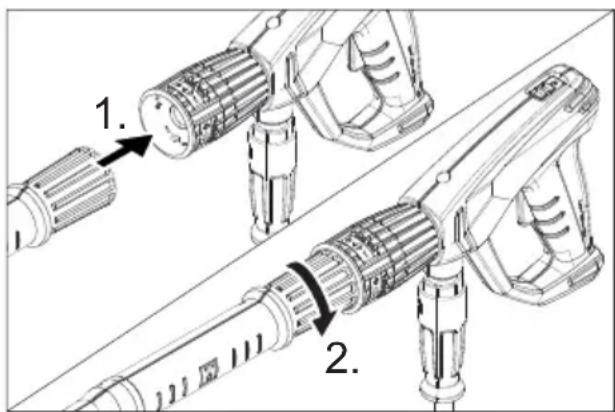

Handspuitpistool, straalbuis en sproeier monteren

Opmerking: Het EASY!Lock-systeem verbindt componenten door een snelschroef-verbinding met slechts één omdraaiing snel en veilig.

→ Hogedruksproeier op de straalbuis steken.
→ Wartelmoer monteren en handvast aandraaien (EASY!Lock).
→ Straalbuis met handspuitpistool verbinden en handvast aandraaien (EA-SY!Lock).
→ Hogedrukslang met handspuitpistool en hogedrukaansluiting van het apparaat verbinden en handvast aandraaien (EASY!Lock).

Inbedrijfstelling

Elektrische aansluiting

ΔGEVAAR

Verwondingsgevaar door elektrische schok

• Het apparaat moet zeker met een stekker aangesloten worden op het elektriciteitsnet. Een niet-scheidbare verbinding met het stroomnet is verboden. De stekker dient voor de netscheiding.
• Minimumzekering van het stopcontact (zie technische gegevens).
• De maximaal toegelaten netimpedantie aan het elektrische aansluitpunt (zie Technische gegevens) mag niet overschreden worden. In geval van onduidelijkheden in verband met de netimpedantie aan uw aansluitpunt neemt u best contact op met uw electriciteitsmaatschappij.

- Verlengingskabel met een voldoende grote diameter gebruiken (zie „Technische gegevens“) en volledig van de kabeltrommel wikkelen.

Aansluitwaarden zie typeplaatje/Technische gegevens.

→ Netsnoer afwikkelen en op de grond leggen.
→ Netstekker in een stopcontact steken.

Wateraansluiting

Aansluiting aan de waterleiding

⚠ WAARSCHUWING

Voorschriften van de watermaatschappij in acht nemen.

Conform de geldige voorschriften mag het apparaat nooit zonder systeemscheider aan het drinkwater-net gebruikt worden. Er moet een geschikte systeemscheider van de firma KÄRCHER of alternatief een systeemscheider conform EN 12729 type BA gebruikt worden.

Water dat door een systeemscheider is gestroomd, wordt als niet-drinkbaar beschouwd.

Aansluitwaarden zie Technische gegevens.

→ Toevoerslang (minimumlengte 7,5 m, minimumdiameter 1") aan de wateraansluiting van het apparaat en aan de watertoevoer (bijvoorbeeld waterkraan) aansluiten.

Instructie:

De toevoerslang wordt niet meegeleverd.

→ Open de watertoevoer.
→ Apparaat ontluchten:

Sproeier losschroeven.

Apparaat laten draaien tot het water zonder luchtbellen uit de straalpijp komt.

Apparaat eventueel gedurende 10 seconden laten draaien – uitschakelen. Proces meermaals herhalen.

→ Apparaat uitschakelen en sproeier opnieuw vastschroeven.

Bediening

⚠ GEVAAR

Verwondingsgevaar! Gebruik het apparaat nooit zonder gemonteerde straalpijp. Controleer de straalpijp voor elk gebruik op stevigheid. De schroefverbinding van de straalpijp moet handvast aangespannen zijn.

Explosiegevaar!

Verstuif geen brandbare vloeistoffen.

Bij het gebruik van het apparaat in gevaarlijke bereiken (bv. tankstations) moeten de overeenkomstige veiligheidsvoorschriften in acht genomen worden.

Gevaar voor letsel! Bij het werken handspuitpistool en straalbuis met beide handen vasthouden.

Gevaar voor letsel! De hendel en de veiligheidshendel mogen tijdens de werking niet vastgeklemd worden.

Gevaar voor letsel! Bij defecte veiligheids-hendel klantenservice consulteren.

Verwondingsgevaar door hogedrukwaterstraal. Voor elk gebruik met het apparaat de veiligheidshendel aan het handspuitpistool naar voren schuiven.

⚠VOORZICHTIG

Motoren alleen reinigen op plaatsen met overeenkomstige olieafscheider (milieubescherming).

Handspuitpistool openen/sluiten

→ Handspuitpistool openen: Veiligheids-hendel en hendel bedienen.
→ Handspuitpistool sluiten: Veiligheids-hendel en hendel loslaten.

Werken met hoge druk

Instructie:

Het apparaat is uitgerust met een druk- schakelaar. De motor draait alleen als het handspuitpistool geopend is.

→ Apparaatschakelaar op "l" zetten.
→ Handspuitpistool ontgrendelen, daarvoor de vergrendelingspal naar achteren schuiven.
→ Handspuitpistool openen.

⚠ GEVAAR

Let er bij het instellen van de druk-/hoeveel-heidsregeling op dat de schroefverbinding van de straalpijp niet loskomt.

→ Werkdruk en waterhoeveelheid instellen (+/-) door aan de druk- en volumeregeling te draaien (traploos).

Straalsoort kiezen

→ Handspuitpistool sluiten.
→ Apparaatschakelaar op „0“ stellen.
→ Gewenste sproeier op de straalpijp aanbrengen.

Werking met reinigingsmiddel

⚠ WAARSCHUWING

Ongeschikte reinigingsmiddelen kunnen het apparaat en het te reinigen object beschadigen. Alleen reinigingsmiddelen gebruiken die vrijgegeven zijn door Kärcher. Aanbevolen dosering en instructies bij de reinigingsmiddelen in acht nemen. Ter milieubescherming zuinig omspringen met reinigingsmiddelen.

Veiligheidsinstructies op de reinigingsmiddelen in acht nemen.

Kärcher-reinigingsmiddelen garanderen een storingsvrije werking. Laat u adviseren of vraag onze catalogus of informatiebladen van de reinigingsmiddelen aan.

→ Reinigingsmiddelreservoir in de houder steken.
→ Aanzuigslang voor reinigingsmiddel in het reinigingsmiddelvat hangen.

Instructie:

Indien reinigingsmiddel aangezogen moet worden uit een container die op de grond staat, moet het verlengstuk 2.641-944.0 gebruikt worden (niet meegeleverd).

→ Schroefdeksel op de container schroeven.
→ Reinigingsmiddel-doseerventiel op het gewenste reinigingsmiddel en de gewenste concentratie instellen.

→ Reiniging uitvoeren.

→ Na het gebruik de filter in zuiver water dompelen.

→ Reinigingsmiddel-doseerapparaat op „0“ stellen.

→ Apparaat met geopend handspuitpistool kort laten draaien zodat resten van reinigingsmiddel uitgespoeld worden.

Werking onderbreken

→ Handspuitpistool sluiten. Het apparaat wordt uitgeschakeld.
→ Handspuitpistool beveiligen, daarvoor de vergrendelingspal naar voren schuiven.

Na de onderbreking:

→ Handspuitpistool ontgrendelen, daarvoor de vergrendelingspal naar achteren schuiven.
→ Handspuitpistool openen. Het apparaat wordt opnieuw ingeschakeld.

Apparaat uitschakelen

→ Watertoevoer sluiten.
→ Handspuitpistool openen.
→ Pomp met apparaatschakelaar inschakelen en 5-10 seconden laten draaien.
→ Handspuitpistool sluiten.
→ Apparaatschakelaar op „0/OFF“ stellen.
→ Stekker alleen met droge handen uit het stopcontact trekken.
→ Wateraansluiting verwijderen.
→ Handspuitpistool bedienen tot het apparaat drukvrij is.
→ Handspuitpistool beveiligen, daarvoor de vergrendelingspal naar voren schuiven.

Apparaat opslaan

→ Handspuitpistool incl. spuitstuk in de spuitstukhouder leggen.
→ Hogedrukslang rond de duwbeugel wik- kelen.
→ Aansluitkabel rond de kabelhouder wik- kelen.

Vorstbescherming

LET OP

Vorst vernielt het onvolledig leeggemaakte apparaat.

Apparaat op een vorstvrije plaats bewaren.

Vervoer

⚠VOORZICHTIG

Verwondings- en beschadigingsgevaar! Neem bij het transport het gewicht van het apparaat in acht.

LET OP

Hendel tijdens het transport beschermen tegen beschadiging.

→ Voor het transporteren over een langer stuk het apparaat aan de duwbeugel achter u aan trekken.
→ Voor transport in liggende positie moet de reinigingsmiddelcontainer uit de houder genomen en afgesloten worden.

Instructie:

Bij het neerleggen van het apparaat loopt het resterende water dat zich in het vlotterreservoir bevindt uit het apparaat.

→ Bij het transport in voertuigen moet het apparaat conform de geldige richtlijnen beveiligd worden tegen verschuiven en kantelen.

Opslag

⚠VOORZICHTIG

Verwondings- en beschadigingsgevaar! Neem bij het transport het gewicht van het apparaat in acht. Het apparaat mag alleen binnen worden opgeborgen.

Onderhoud

⚠ GEVAAR

Verwondingsgevaar door onverwacht startend apparaat en elektrische schok Voor alle werkzaamheden aan het apparaat moet het apparaat uitgeschakeld en de stekker uitgetrokken worden.

Instructie:

Oude olie mag enkel door de voorziene verzamelpunten afgevoerd worden. Geef afgewerkte olie hier af. Het vervuilen van het milieu met oude olie is strafbaar.

Veiligheidsinspectie/onderhoudscontract

Met uw handelaar kunt u een regelmatige veiligheidsinspectie afspreken of een onderhoudscontract afsluiten. Gelieve ons advies te vragen.

Voor elke werking

→ Aansluitkabel controleren op schade (gevaar door elektrische schok), beschadigde aansluitkabel onmiddellijk laten vervangen door een geautoriseerde klantendienst / elektrotechnisch vakman.
→ Hogedrukslang controleren op beschadiging (barstgevaar). Beschadigde hogedrukslang onmiddel- lijk vervangen.
→ Apparaat (pomp) op dichtheid controleren. 3 druppels water per minuut zijn toegelaten en kunnen ontsnappen aan de onderkant van het apparaat. Bij sterkere ondichtheid de klantendienst raadplegen.

Wekelijks

→ Oliepeil controleren. Bij melkachtige olie (water in de olie) onmiddellijk de klantendienst contacteren.
→ Waterfilter reinigen
→ Filter aan de reinigingsmiddel-zuigslang reinigen.

Alle 500 bedrijfsuren, minstens jaarlijks

→ Laat het onderhoud van het apparaat uitvoeren door de klantenservice.
→ Olievervanging laten uitvoeren door de klantendienst.

Instructie:

Oliehoeveelheid en -soort zie „Technische gegevens“.

Hulp bij storingen

⚠ GEVAAR

Verwondingsgevaar door onverwacht startend apparaat en elektrische schok

• Voor alle werkzaamheden aan het apparaat moet het apparaat uitgeschakeld en de stekker uitgetrokken worden.
• Laat elektrische onderdelen enkel controleren en repareren door de geautori-seerde klantenservice.
• Raadpleeg bij storingen die in dit hoofdstuk niet worden vermeld, in geval van twijfel en bij een uitdrukkelijke instructie de geautoriseerde klantenservice.

Apparaat draait niet

→ Aansluitkabel controleren op schade.
→ Netspanning controleren.
→ Watertekortbeveiliging is in werking getreden: watertoevoer controleren, waterkraan opendraaien, watertekortbeveiliging door de klantendienst laten controleren.
→ Bij een elektrisch defect moet de klantendienst geraadpleegd worden.

Apparaat komt niet op druk

→ Hogedruksproeier of rotorsproeier op de straalpijp aanbrengen.
→ Sproeikop reinigen.
→ Vervang de sproeier.
→ Apparaat ontluchten (zie „Inbedrijfstelling“).
→ Sluitschroef van de voordrukpomp met een schroevendraaier door de opening van de voordrukpomp eruit draaien.

As van de voordrukpomp door draaien loszetten.

Sluitschroef erin draaien en vast aan-draaien.

→ Watertoevoerhoeveelheid controleren (zie Technische gegevens).
→ Waterfilter reinigen
→ Alle toevoerleidingen naar de pomp controleren.
→ Indien nodig de klantendienst raadplegen.

Pomp ondicht

3 druppels water per minuut zijn toegelaten en kunnen ontsnappen aan de onderkant van het apparaat.

→ Bij sterkere ondichtheid het apparaat door de klantendienst laten controleren.

Instructie:

Tijdens de werking kan water uit het vlotter-reservoir spatten en uit het apparaat lopen. Dat is normaal en mag niet verward worden met ondichtheid van de pomp.

Pomp klopt

→ Zuigleidingen voor water en reinigingsmiddel controleren op ondichtheid.
→ Doseerklep voor reinigingsmiddel sluiten bij een werking zonder reinigingsmiddel.
→ Apparaat ontluchten (zie „Inbedrijfstelling“).
→ Indien nodig de klantendienst raadplegen.

Reinigingsmiddel wordt niet aangezogen

→ Reinigingsmiddel-zuigslang met filter controlleren/reinigen.
→ Reinigingsmiddel-doseerapparaat openen of controleren/reinigen.
→ Indien nodig de klantendienst raadplegen.

Toebehoren en reserveonderdelen

Gebruik alleen origineel toebehoren en originele reserveonderdelen. Deze garanderen dat het apparaat veilig en zonder storingen functioneert.

Informatie over het toebehoren en de reserveonderdelen vindt u op www.kaercher.com.

Garantie

In ieder land zijn de door ons bevoegde verkoopkantoor uitgegeven garantiebepalingen van toepassing. Eventuele storingen aan het apparaat verhelpen wij zonder kosten binnen de garantietermijn, mits een materiaal of fabrieksfout de oorzaak van deze storing is. Neem bij klachten binnen de garantietermijn contact op met uw leverancier of de dichtstbijzijnde klantenservicewerkplaats en neem uw aankoopbewijs mee.

EU-conformiteitsverklaring

Hierbij verklaren wij dat de hierna vermelde machine door haar ontwerp en bouwwijze en in de door ons in de handel gebrachte uitvoering voldoet aan de betreffende fundamentele veiligheids- en gezondheidseisen, zoals vermeld in de desbetreffende EU-richtlijnen. Deze verklaring verliest haar geldigheid wanneer zonder overleg met ons veranderingen aan de machine worden aangebracht.

Product: Hogedrukreiniger

Type: 1.524-xxx

Van toepassing zijnde EU-richtlijnen

2006/42/EG (+2009/127/EG)

2014/35/EU

2014/30/EU

2000/14/EG

Toegepaste geharmoniseerde normen

EN 60335-1

EN 60335-2-79

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 1997 + A2: 2008

EN 61000-3-2: 2014

EN 61000-3-3: 2006

EN 61000-3-11: 2000

EN 50366: 2003 + A1: 2006

Toegepaste conformiteitsbeoordelings- procedure

2000/14/EG: Bijlage V

Geluidsvermogensniveau dB(A)

Gemeten: 84

Gegarandeerd: 86

De ondergetekenden handelen in opdracht en met volmacht van de directie.

H. Jenner

Documentatieverantwoordelijke:

S. Reiser

Alfred Kärcher SE & Co. KG

Spanningaansluiting
Spanning V 400
Stroomsoort Hz 3~50
Toerental motor 1/min 1400
Aansluitvermogen kW 6,4
Beveiligingsklasse IPX5
Zekering (trage, char. C) A 16
Verlengingskabel 30 m mm	2	2,5
Wateraansluiting
Toevoertemperatuur (max.) °C 85
Toevoerhoeveelheid (min.) l/h (l/min) 1200 (20)
Toevoerdruk (max.)	MPa (bar)	1 (10)
Capaciteit
Werkdruk water (met standaardsproeier)	MPa (bar)	2...15(20...150)
Max. bedrijfsoverdruk	MPa (bar)	17,5 (175)
Volume	l/h (l/min) 4	00...990(6,67...16,5)
Sproeiergrootte van de standaardsproeier		062
Aanzuiging reinigingsmiddel	l/h (l/min) 0	...60 (0...1)
Reactiedruk van het handspuitpistool (max.)	N	48
Bepaalde waarden conform EN 60335-2-79
Hand-arm vibratiewaarde
Handspuitpistool	m/s2	<2,5
Staalbuis	m/s2	<2,5
Onzekerheid K	m/s2	1
Geluidsdrukniveau LpA	dB(A)	70
Onzekerheid KpA	dB(A)	2
Geluidskrachtniveau LWA + onveiligheid KWA	dB(A)	86
Bedrijfsstoffen
Oliehoeveelheid	I	0,75
Oliesoort	-- Hypoid S	AE 90
Maten en gewichten
Lengte	mm	524
Breedte	mm	650
Hoogte	mm	1100
Typisch bedrijfsgewicht	kg	77

9 Alumine katteplaat

10 Manomeeter

11 Veevõtuühendus

12 Körgsurveliitmik EASY!Lock

13 veefilter

14 Öliseisu näit

15 Ölipaak

16 Düüsi pesa
