KÄYTTÖOHJE HD 10154 Cage Food Kärcher

Lue tämä alkuperäisiä ohjeita ennen laitteesi käyttämistä, säi-

lytä käyttöohje myöhempää käyttöä tai mahdollista myöhempää omistajaa varten.

Sisällysluettelo

Ympäristönsuojelu ..... FI 1

Laitteen osat ..... FI 1

Turvaohjeet ..... FI 1

Käyttötarkoitus ..... FI 2

Turvalaitteet ..... FI 2

Ennen käyttöönottoa ..... FI 2

Käyttöönotto ..... FI 3

Käyttö.... FI 4

Kuljetus ..... FI 5

Säilytys ...... FI 5

Hoito ja huolto.... FI 5

Häiriöapu. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . F1 6

Varusteet ja varaosat ..... FI 7

Takuu ...... FI 7

EY-vaatimustenmukaisuus-va- kuutus ...... FI 7

Tekniset tiedot.... FI 8

Ympäristönsuojelu

Pakkausmateriaalit ovat kierrätettäviä. Älä käsittelee pakkauksia kotitalousjätteenä, vaan toimita ne jätteiden kierrätykseen.

Käytetyt laitteet sisältävät arvokkaita kierrätettäviä materiaaleja, jotka tulisi toimittaa kierrätykseen. Paristoja, öljyjä ja samankaltaisia aineita ei saa päästää ympäristöön. Tästä syystä toimita kuluneet laitteet asianmukaisiin keräyspisteisiin.

Sähkö- ja elektroniikkalaitteet sisältävät usein rakenneosia, jotka voivat aiheuttaa mahdollisen vaaran ihmisten terveydelle ja ympäristölle, jos niitä käsitellään väärin tai ne hävitetään väärin. Nämä rakenneosat ovat kuitenkin tarpeellisia, jotta laite toimisi asianmukaisesti. Tällä symbolilla merkittyjä laitteita ei saa hävittää tavallisena talousjätteenä.

Huomautuksia materiaaleista (REACH)

Ajantasaisia tietoja ainesosista löytyy osoitteesta:

8 Laitteen suojuksen lukitus

9 Alempi peitelevy

10 Painemittari

11 Vesiliitäntä

12 Suurpaineliitäntä EASY!Lock

13 Vedensuodatin

14 Öljymäärän ilmaisin

15 Öljysäiliö

16 Suuttimien säilytyspaikka

17 Verkkojohto, jossa on pistoke

18 Esipainepumpun kotelon aukko

19 Uimurisäiliö

21 Puhdistusaineen imuletku sekä suodatin ja ruuvattava kansi

22 Johdon pidike

23 Puhdistusaineen annosteluventtiili

24 Laakasuihkusuutin 25°

25 Suuttimen ruuviliitos

26 Laakasuihkusuutin 40°

28 Paine-/määräsäädin

29 Käsikäyttöinen ruiskupistooli EASY!Force

30 Varmistuspidätyspinne

Väritunnukset

– Puhdistusprosessin käyttöelimet ovat keltaisia.

– Huollon ja servicen käyttöelimet ovat vaaleanharmaat.

Turvaohjeet

- Turvaohje nro 5.951-949.0 on ehdottomasti luettava ennen laitteen ensimmäistä käyttökertaa!

– Kunkin maan lainlaatijan säätämiä, korkeapainepesulaitteita koskevia kansallisia määräyksiä on noudatettava.

– Kunkin maan lainlaatijan säätämiä, työ- turvallisuutta koskevia kansallisia mää- räyksiä on noudatettava. Korkeapaine- pesulaitteet on tarkastettava säännölli- sin väliajoin ja tarkastuksen tulokset on tallennettava kirjallisesti.

– Laitetta/varusteita ei saa muuttaa.

Vaarallisuusasteet

⚠ VAARA

Huomautus välittömästi uhkaavasta vaarasta, joka voi aiheuttaa vakavan ruumiin-vamman tai johtaa kuolemaan.

⚠VAROITUS

Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa vakavan ruumiinvamman tai voi johtaa kuolemaan.

△VARO

Huomautus mahdollisesta vaarallisesta ti- lanteesta, joka voi aiheuttaa vähäisiä vam- moja.

HUOMIO

Huomautus mahdollisesta vaarallisesta ti-lanteesta, joka voi aiheuttaa aineellisia vahinkoja.

Laitteessa olevat symbolit

Epäasianmukaisesti käytettyinä suurpainesuihkut voivat olla vaarallisia. Suihkua ei saa suunnata ihmisiin, eläimiin, aktiivisiin sähkövarusteisiin tai itse laitteeseen.

Voimassa olevien määräysten mukaan laitetta ei saa käyttää milloinkaan juomavesiverkossa ilman järjestelmäerotintinta. Tällöin on käytettävä KÄRCHER: in soveltuvaa jämäerotinta tai vaihtoehtoisesti norr 12729 tyyppi BA mukaista järjesterintinta.

Vesi, joka on valunut järjestelmäerottimen lävitse, ei ole juomakelpoista.

△VARO

Liitä järjestelmäerotin aina vedensyöttöön, ei koskaan suoraan laitteeseen.

Käyttötarkoitus

Tätä laitetta käytetään ainoastaan korkeapainepesuun pesuaineella tai ilman (esim. elintarviketeollisuudessa, teurastamoissa...).

Turvalaitteet

Ylivirtausventtiili painekytkimellä

Kun vesimäärää vähennetään paine-/määräsäätimen avulla, ylivirtausventtiili aukeaa ja osa vedestä virtaa takaisin pumpun puolelle.

Kun käsiruiskupistoolin liipaisin päästetään irti, painekytkin kytkee pumpun pois päältä, suurpainesuihku pysähtyy. Kun liipaisimes-ta vedetään, pumppu kytkeytyy taas päälle.

Turvaventtiili

Varoventtiili avautuu sallitun käyttöylipaineen ylittyessä; vesi virtaa takaisin pumpun imupuolelle.

Ylivirtausventtiili, painekytkin ja varoventtiili on säädetty tehtaalla ja sinetöity lyijyllä.

Ainoastaan asiakaspalvelu voi suorittaa säädön.

Vedenpuutesuoja

Uimurisäiliön kuivakäyntivahti kytkee moottorin pois, kun vedentulo ei ole riittävää (vedenpaine liian matala).

Pumppu suojataan kuivakäynniltä.

Ennen käyttöönottoa

Purkaminen pakkauksesta

– Tarkasta pakkauksen sisältö sitä purettaessa.

– Jos havaitset kuljetusvaurioita, ota välittömästi yhteys jälleenmyyjään.

Öljymäärän tarkistaminen

→ Ruuvaa laitteen kotelon lukituksen ristiruuvi ulos ja avaa laitteen kotelo.
→ Vedä alempi peitelevy ulos yläsuunnassa ja ripusta se alhaalla.
→ Lue öljymäärämittari laitteen ollessa pysäytettynä. Öljyn pinnan tulee olla molempien merkintöjen välissä.

Öljysäiliön ilmausaukon avaaminen

→ Avaa laitteen kotelon lukitus ja käänne kotelo ylös.
→ Vedä alempi peitelevy ulos yläsuunnassa ja ripusta se alhaalla.
→ Katkaise öljysäilion kannessa oleva kärki.
→ Kiinnitä alempi peitelevy ja laitekotelo.

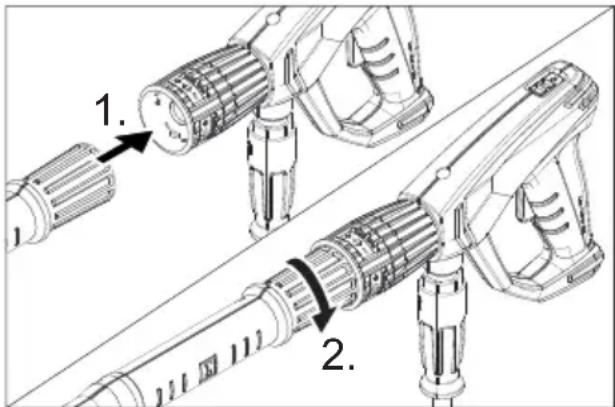

Käsiruiskupistoolin, ruiskuputken ja suuttimen asennus

Huomautus: EASY!Lock-järjestelmä yhdistää komponentit pikakierteellä vain yhdellä kierroksella nopeasti ja varmasti.

→ Aseta korkeapainesuutin ruiskuputkeen.
→ Asenna hattumutteri ja kiristä käsitiukkuuteen (EASY!Lock).
→ Yhdistä ruiskuputki käsikäyttöiseen ruiskupistooliin ja kiristä käsin (EASY!Lock).
→ Yhdistä korkeapaineletku käsikäyttöi- seen ruiskupistooliin ja laitteen korkea- paineliitäntään ja kiristä käsin (EASY!Lock).

Käyttöönotto

Sähköliitäntä

⚠VAARA

Sähköiskun aiheuttama loukkaantumisvaara.

– Laitteen tulee ehdottomasti olla liitettynä sähköverkkoon sähköpistokkeella. Kiinteä sähköverkkoon liittäminen on kielletty. Pistoke toimii erottimena sähköverkosta.
– Pistorasian vähimmäisetäisyys (katso Tekniset tiedot).

– Sähköliitännän suurinta sallittua verk- kovastusta ei saa ylittää (katso tekniset tiedot). Jos ilmenee epäselvyyksiä kos- kien verkkoliitäntäsi käytettävissä ole- vaa verkkovastusta, ota yhteys ener- giansyöttöyhtiöösi.
- Käytä riittävän suuren poikkileikkauksen omaavaa jatkokaapelia (katso "Tekniset tiedot") ja vedä se kokonaan ulos kelalta.

Liitäntäarvot katso tyyppikilpi/tekniset tie-dot.

→ Kelaa verkkokaapeli ulos kelalta ja levitä alustalle.
→ Liitä virtapistoke pistorasiaan.

Vesiliitäntä

Liitäntä vesijohtoon

⚠VAROITUS

Noudata vesilaitoksen ohjeita.

Voimassa olevien määräysten mukaan laitetta ei saa käyttää milloinkaan juomavesiverkossa ilman järjestelmäerotintinta. Tällöin on käytettävä KÄRCHER:in soveltuvaa järjestelmäerotinta tai vaihtoehtoisesti normin EN 12729 tyyppi BA mukaista järjestelmäerotinta.

Vesi, joka on valunut järjestelmäerottimen lävitse, ei ole juomakelpoista. Katso liitäntäarvot teknisistä tiedoista.

→ Liitä tuloletku (vähimmäispituus 7,5 m, vähimmäisläpimitta 1") laitteen vesiliitäntään ja tulovesiliitäntään (esim. vesihanaan).

Huomautus:

Tuloletku ei sisälly tuotteen toimitukseen.

→ Avaa veden syöttöputki.
→ Laitteen ilmaaminen:
Kierrä suutin irti.
Anna laitteen käydä niin kauan, kunnes vedessä ei enää ole ilmakuplia.
Anna laitteen käydä n. 10 sekuntia - sammuta sitten. Toista toimenpide use- aan kertaan.

→ Kytke laite pois päältä ja kierrä suutin kiinni.

Käyttö

⚠ VAARA

Loukkaantumisvaara! Laitetta ei saa kos- kaan käyttää ilman asennettua ruiskuput- kea. Tarkasta ruiskuputken tiukkuus ennen jokaista käyttöä. Ruiskuputken ruuviliitok- sen pitää olla kiristettynä käsitiukkuuteen. Räjähdysvaara!

Älä suihkuta mitään palavia nesteitä.

Käytettäessä laitetta vaara-alueilla (esim. huoltoasemilla) on noudatettava vastaavia turvallisuusmääräyksiä.

Loukkaantumisvaara! Pidä puhditustyötä tehtäessä molemmin käsin kiinni käsiruiskupistoolista ja ruiskuputkesta.

Loukkaantumisvaara! Liipaisinvipua ja varmistusvipua ei saa lukita käytön aikana.

Loukkaantumisvaara! Ota yhteys asiakaspalveluun, jos varmistusvipu on vahingoittunut.

Loukkaantumisvaara suurpainevesisuih-kun johdosta. Ennen kaikkia töitä laitteelle on käsiruiskupistoolissa oleva lukitusvaste työnnettävä eteen.

△VARO

Moottorien pesu on sallittu vain paikoissa, joissa on asianmukainen öljynerotin (ympäristönsuojelu)

Käsikäyttöisen ruiskupistoolin avaaminen/sulkeminen

→ Käsikäyttöisen ruiskupistoolin avaaminen: Paina varmistusvipua ja liipaisinvipua.
→ Käsikäyttöisen ruiskupistoolin sulkeminen: Vapauta varmistusvipu ja liipaisinvipu.

Käyttö suurpaineella

Huomautus:

Laite on varustettu painekytkimellä. Moottori käynnistyy vain silloin, kun käsiruiskupistooli on avattu.

→ Aseta laitekytkin asentoon "I".
→ Poista käsikäyttöisen ruiskupistoolin varmistus työntämällä varmistinsalpa taaksepäin.
→ Avaa käsiruiskupistooli.

⚠ VAARA

Paineen / määrän säädön asetuksessa on varmistettava, että ruiskuputken liitos ei pääse irtoamaan.

→ Säädä käyttöpaine ja syöttömäärä kiertämällä (portaattomasti) paine- ja mää-räsäädintä (+/-)

Suihkutyypin valinta

→ Sulje käsiruiskupistooli.
→ Aseta valintakytkin asentoon "0".
→ Liitä haluttu suutin suihkuputkeen.

Käyttö puhdistusaineella

⚠VAROITUS

Sopimattomat puhdistusaineet saattavat vahingoittaa laitetta tai puhdistettavaa koh-detta. Käytä vain Kärcher:in hyväksymiä puhdistusaineita. Noudata puhdistusainei- den mukana tulleita annostelusuosituksia ja käyttöohjeita. Suojaa ympäristöä käyttä- mällä puhdistusaineita säästeliäästi.

Noudata puhdistusaineiden turvallisuusohjeita.

Kärcher-puhdistusaineet takaavat häiriöttömän työskentelyn. Kysy meiltä neuvoa tai pyydä luettelomme tai lisätietoja puhdistusaineista.

→ Laita pesuainekanisteri pidikkeeseen.
→ Pistä puhdistusaineimuletku puhdistusainekanisteriin.

Huomautus:

Jos pesuainetta halutaan imeä maassa sei- sovasta kanisterista, on käytettävä jatkolet- kua 2.641-944.0 (ei kuulu toimitukseen).

→ Ruuvaa kansi kanisteriin.
→ Aseta puhdistusaineen annosteluventtiili haluamaasi puhdistusaineeseen ja pitoisuuteen.
→ Suorita puhdistus.
→ Huuhtele suodatin käytön jälkeen puhtaalla vedellä.
→ Käännä puhdistusaineen annostelu-venttiilin asentoon "0".
→ Anna laitteen käydä lyhyesti käsiruiskupistoolin ollessa auki, jotta pesuaine-jäännökset huuhtoutuvat ulos.

Käytön keskeytys

→ Sulje käsiruiskupistooli. Laite kytkeytyy pois päältä.
→ Varmista käsikäyttöinen ruiskupistooli työntämällä varmistinsalpa eteenpäin.

Keskeytyksen jälkeen:

→ Poista käsikäyttöisen ruiskupistoolin varmistus työntämällä varmistinsalpa taaksepäin.
→ Avaa käsiruiskupistooli. Laite kytkeytyy jälleen päälle.

Laitteen kytkeminen pois päältä

→ Sulje veden syöttöputki.
→ Avaa käsiruiskupistooli.
→ Käynnistä pumppu laitekytkimellä, ja anna sen käydä 5–10 sekuntia.
→ Sulje käsiruiskupistooli.
→ Aseta laitekytkin asentoon "0/OFF".
→ Vedä virtapistoke pistorasiasta. Huolehdi, ettet koske pistokkeeseen, kun kätesi on märät tai kosteat.
→ Irrota vesiliitäntä.
→ Käytä käsiruiskua niin kauan, kunnes laitteessa ei enää ole painetta.
→ Varmista käsikäyttöinen ruiskupistooli työntämällä varmistinsalpa eteenpäin.

Laitteen säilytys

→ Aseta käsiruiskupistooli ja ruiskuputki säilytystelineeseen paikoilleen.
→ Kierrä korkeapaineletku työntöaisan ympärille.
→ Kierrä liitäntäkaapeli kaapelinpitimen ympärille.

Suojaaminen pakkaselta

HUOMIO

Pakkanen rikkoo huolimattomasti vedestä tyhjennetyn laitteen. Säilytä laitetta paikassa, jonka lämpötila ei laske nollan alapuolelle.

Kuljetus

△VARO

Loukkaantumis- ja vaurioitumisvaara! Huomioi kuljetettaessa laitteen paino.

HUOMIO

Suojaa liipaisinvipu kuljetuksen aikana vaurioilta.

→ Kun siirrät pesuria pitempiä matkoja, tartu kiinni työntökahvasta ja vedä laitetta perässäsi.
→ Poista pesuainekanisteri pidikkeestä ennen vaaka-asennossa tapahtuvaa kuljetusta ja sulje se.

Huomautus:

Kun laite asetetaan vaaka-asentoon, pois-tuu uimurisäiliössä jäljellä oleva vesimäärä.

→ Kun kuljetat laitetta ajoneuvoissa, var-mista laite liukumisen ja kaatumisen va-ralta kulloinkin voimassa olevien ohje-sääntöjen mukaisesti.

Säilytys

△VARO

Loukkaantumis- ja vaurioitumisvaara! Huomioi kuljetettaessa laitteen paino. Tätä laitetta saa säilyttää vain sisätiloissa.

Hoito ja huolto

⚠ VAARA

Odottamatta käynnistyvä laite ja sähköisku aiheuttavat loukkaantumisvaaran. Virtapistoke on vedettävä irti pistorasiasta ennen kaikkia laitteeseen kohdistuvia töitä.

Huomautus:

Jäteöljyn hävittämisen saa suorittaa vain paikallinen jäteöljyn keräilypiste. Luovuta öljy keräyspisteeseen. Ympäristön likaaminen jäteöljyllä on rangaistavaa.

Turvatarkastussopimus/huoltosopimus

Voit solmia säännöllisen turvatarkastusso-pimuksen tai huoltosopimuksen myyjälik-keesi kanssa. Kysy meiltä neuvoa.

Jokaisen käyttökerran jälkeen

→ Tarkasta sähköliitoskaapeli vaurioiden varalta (sähköiskun vaara), jos kaapeli on vaurioitunut, anna välittömästi valtuutetun asiakaspalvelun / sähköammattilaisen vaihtaa kaapeli.
→ Tarkasta, onko korkeapaineletkussa vaurioita (murtumisvaara). Vaihda vaurioitunut korkeapaineletku välittömästi.
→ Tarkasta laitteen (pumppu) tiiviys. 3 laitteen alapuolelle tippuvaa vesipisaraa minuutissa on sallittua. Jos vettä vuotaa enemmän, ota yhteys asiakaspalveluun.

Viikoittain

→ Tarkasta öljymäärä. Jos öljy on maitomaista (vettä öljyssä), ota heti yhteys asiakaspalveluun
→ Puhdista vesisuodatin.
→ Puhdista puhdistusaineen imuletkun suodatin.

Joka 500. käyttötunti, vähintään vuosittain

→ Anna asiakaspalvelun suorittaa laitteen huolto.
→ Anna asiakaspalvelun suorittaa öljyn-vaihto.

Huomautus:

Öljymäärä ja -laji, katso kohtaa "Tekniset tiedot".

Häiriöapu

⚠ VAARA

Odottamatta käynnistyvä laite ja sähköisku aiheuttavat loukkaantumisvaaran.

• Virtapistoke on vedettävä irti pistorasiasta ennen kaikkia laitteeseen kohdistuvia töitä.
• Anna valtuutetun asiakaspalvelun tarkastaa ja korjata sähkölaitteet.
• Ota yhteys valtuutettuun asiakaspalveluun häiriötapauksissa, joita ei ole lueteltu tässä luvussa, jos olet epävarma tai, jos tässä ohjeessa niin neuvotaan.

Laite ei toimi

→ Tarkasta sähköliitosjohto
→ Tarkasta verkkojännite.
→ Kuivakäyntisuoja on lauennut: tarkista veden tulo, avaa vesihana, anna asia-kaspalvelun tarkistaa kuivakäyntisuoja.
→ Jos kyseessä on sähkövika, ota yhteys asiakaspalveluun.

Laitteeseen ei tule painetta

→ Liitä korkeapainesuutin tai roottorisuutin suihkuputkeen.
→ Puhdista suutin.
→ Vaihda suutin uuteen.
→ Ilmaa laite (katso kohtaa "Käyttöönotto").
→ Irrota esipainepumpun sulkuruuvi ruuvimeisselillä esipainepumpun aukon kautta.

Irrota esipainepumpun akseli kääntämällä sitä.

Ruuvaa sulkuruuvi kiinni ja kiristä se.

→ Tarkista vedentulomäärä (katso Tekniset tiedot).
→ Puhdista vesisuodatin.
→ Tarkista kaikki pumpun tulojohdot.
→ Ota tarvittaessa yhteys asiakaspalveluun.

Pumppu ei ole tiivis

3 tippaa vettä minuutissa on luvallista, ja ne voivat tulla ulos laitteen alapuolelta.

→ Jos laite on hyvin epätiivis, tarkastuta se asiakaspalvelussa.

Huomautus:

Vesipisaroita voi tulla ulos uimurisäiliöstä käytön aikana ja tulla ulos laitteesta. Se on normaalia eikä sitä saa luulla pumpun epätiiviydeksi.

Pumppu nakuttaa

→ Tarkasta veden ja puhdistusaineen imuletkujen tiiviys.
→ Sulje puhdistusaineen annosteluventtiili, kun et käytä puhdistusainetta.
→ Ilmaa laite (katso kohtaa "Käyttöönotto").
→ Ota tarvittaessa yhteys asiakaspalveluun.

Laite ei ime puhdistusainetta

→ Tarkasta/puhdista puhdistusaineen imuletku ja suodatin
→ Avaa puhdistusaineen annosteluventtiili tai tarkasta/puhdista.
→ Ota tarvittaessa yhteys asiakaspalveluun.

Varusteet ja varaosat

Käytä vain alkuperäisiä tarvikkeita ja varaosia. Ne takaavat laitteen turvallisen ja häiriöttömän toiminnan.

Tietoja tarvikkeista ja varaosista on sivustolla www.kaercher.com.

Takuu

Kussakin maassa ovat voimassa valtuutta- mamme myyntiorganisaation julkaisemat takuuehdot. Materiaali- ja valmistusvirheis- tä aiheutuvat virheet laitteessa korjaamme takuuaikana maksutta. Takuutapauksessa ota yhteys ostotositteen kanssa jälleen- myyjään tai lähimpään valtuutettuun huol- toon.

EY-vaatimustenmukaisuus- vakuutus

Vakuutamme, että alla mainitut tuotteet vastaavat suunnittelultaan ja rakenteeltaan sekä valmistustavaltaan EU-direktiivien asianomaisia turvallisuus- ja terveysvaatimuksia. Jos tuotteeseen/tuotteisiin tehdään muutoksia, joista ei ole sovittu kanssamme, tämä vakuutus ei ole enää voimassa.

Tuote: korkeapainepesuri

Tyyppi: 1.524-xxx

Yksiselitteiset EU-direktiivit

2006/42/EY (+2009/127/EY)

2014/35/EU

2014/30/EU

2000/14/EY

Sovelletut harmonisoidut standardit

EN 60335-1

EN 60335-2-79

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 1997 + A2: 2008

EN 61000-3-2: 2014

EN 61000-3-3: 2006

EN 61000-3-11: 2000

EN 50366: 2003 + A1: 2006

Sovellettu yhdenmukaisuuden analy- sointimenetelmä

2000/14/EY: Liite V

Äänen tehotaso dB(A)

Mitattu: 84

Taattu: 86

Allekirjoittaneet toimivat yrityksen johtokunnan puolesta ja sen valtakirjalla.

Dokumentointivastaava:

S. Reiser

Alfred Kärcher SE & Co. KG

Verkkoliitäntä
Jännite V 400
Virtatyyppi Hz 3~50
Moottorin kierrosluku 1/min 1400
Liitosjohto kW 6,4
Suojatyyppi IPX5
Sulake (hidas, tyyppi C) A 16
Jatkokaapeli 30 m mm	2	2,5
Vesiliitäntä
Tulolämpötila (maks.) °C 85
Tulomäärä (min.) l/h (l/min) 1200 (20)
Tulopaine (maks.) MPa (baaria) 1 (10)
Suoritustiedot
Käyttöpaine, vesi (vakiosuuttimella)	MPa (baaria)	2...15(20...150)
Maks. käyttöylipaine	MPa (baaria)	17,5 (175)
Syöttömäärä	l/h (l/min) 400	...990(6,67...16,5)
Vakiosuuttimen suutinkoko		062
Puhdistusaineen imeminen	l/h (l/min)	0...60 (0...1)
Maks. käsiruiskupistoolin takaiskuvoima	N	48
Mitatut arvot EN 60335-2-79 mukaisesti
Käsi-käsivarsi tärinäarvo
Käsiruiskupistooli	m/s2	< 2,5
Suihkuputki	m/s2	< 2,5
Epävarmuus K	m/s2	1
Äänenpainetaso LpA	dB(A)	70
Epävarmuus KpA	dB(A)	2
Äänitehotaso LWA + epävarmuus KWA	dB(A)	86
Käyttöaineet
Öljyn määrä	I	0,75
Öljyn laatu	-- Hypoid SAE	90
Mitat ja painot
Pituus	mm	524
Leveys	mm	650
Korkeus	mm	1100
Tyypillinen käyttöpaino	kg	77

8 Seadme katte lukustus

17 Pistikuga toitekaabel

18 Eelsurvepumba korpuse ava

19 Ujukipaak

Lisavarustus ja varuosad
