ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Exclusive Maxi Plus LED Bobike

EL. ΣΩΣΤΟ! ΣΩΣΤΗ ΣΥΝΑΡΜΟΛΟΓΗΣΗ

EL. ΜΗ ΣΩΣΤΟ! ΑΠΑΓΟΡΕΥΕΤΑΙ

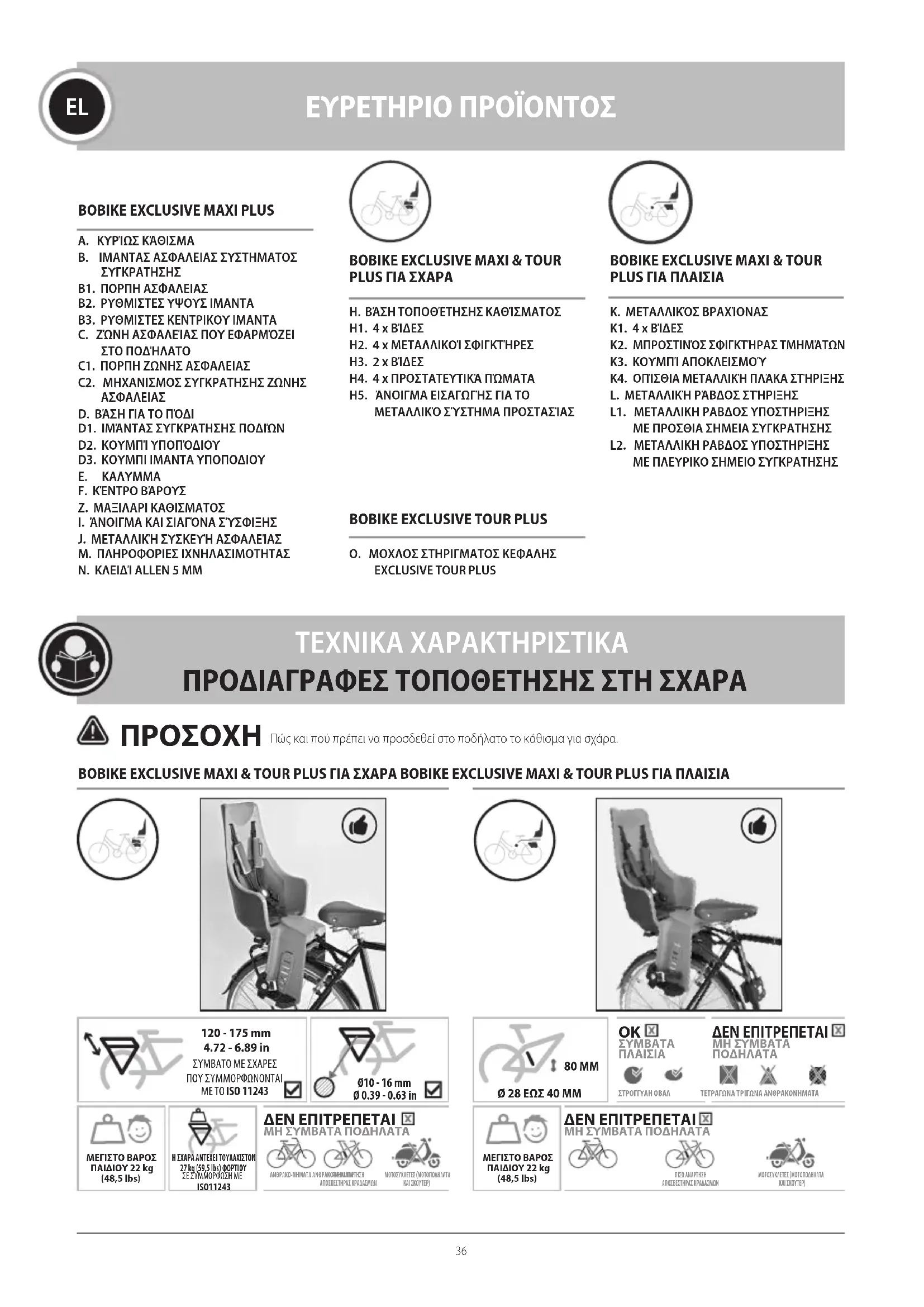

ΕΥΡΕΤΗΡΙΟ ΠΡΟΪΟΝΤΟΣ 36 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΠΡΟΔΙΑΓΡΑΦΕΣ ΤΟΠΟΘΕΤΗΣΗΣ ΣΤΗ ΣΧΑΡΑ 36

EXCLUSIVE MAXI & TOUR PLUS: ΣΥΝΗΘΗ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ 37

EXCLUSIVE MAXI & TOUR PLUS ΓΙΑ ΣΧΑΡΑ: ΙΔΙΑΙΤΕΡΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ 37

EXCLUSIVE MAXI & TOUR PLUS ΚΑΘΙΣΜΑ ΓΙΑ ΠΛΑΙΣΙΟ: ΔΙΑΙΤΕΡΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΚΑΙ ΤΟΠΟΘΕΤΗΣΗ

EXCLUSIVE MAXI & TOUR PLUS ΓΙΑ ΣΧΑΡΑ

ΠΩΣ ΝΑ ΣΤΕΡΕΩΣΕΤΕ ΤΟ ΠΑΙΔΙΚΟ ΚΑΘΙΣΜΑ ΣΕ ΣΧΑΡΑ ΑΠΟΣΚΕΥΩΝ 37 ΠΩΣ ΝΑ ΑΦΑΙΡΕΣΕΤΕ ΤΟ ΠΑΙΔΙΚΟ ΚΑΘΙΣΜΑ ΑΠΟ ΤΗ ΣΧΑΡΑ ΑΠΟΣΚΕΥΩΝ 38

EXCLUSIVE MAXI & TOUR PLUS ΓΙΑ ΠΛΑΙΣΙΟ

ΠΩΣ ΝΑ ΤΟΠΟΘΕΤΗΣΕΤΕ ΤΟ ΠΑΙΔΙΚΟ ΚΑΘΙΣΜΑ ΣΕ ΠΛΑΙΣΙΟ ΠΟΔΗΛΑΤΟΥ 38 ΠΩΣ ΝΑ ΑΦΑΙΡΕΣΕΤΕ ΤΟ ΠΑΙΔΙΚΟ ΚΑΘΙΣΜΑ ΑΠΟ ΠΛΑΙΣΙΟ ΠΟΔΗΛΑΤΟΥ 38

EXCLUSIVE MAXI & TOUR PLUS

ΠΩΣ ΝΑ ΠΡΟΣΑΡΜΟΣΕΤΕ ΤΟ ΠΑΙΔΙΚΟ ΚΑΘΙΣΜΑ ΓΙΑ ΤΟ ΠΑΙΔΙ ΣΑΣ 39

ΠΩΣ ΝΑ ΠΡΟΣΑΡΜΟΣΕΤΕ ΤΟ ΠΑΙΔΙΚΟ ΚΑΘΙΣΜΑ ΓΙΑ ΤΟ ΠΑΙΔΙ ΣΑΣ 39 ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ 39 ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ 40 ΣΥΝΤΗΡΗΣΗ 40 ΕΓΓΥΗΣΗ 40

A. ΚΥΡΊΩΣ ΚΆΘΙΣΜΑ Β. ΙΜΑΝΤΑΣ ΑΣΦΑΛΕΙΑΣ ΣΥΣΤΗΜΑΤΟΣ ΣΥΓΚΡΑΤΗΣΗΣ B1. ΠΟΡΠΗ ΑΣΦΑΛΕΙΑΣ B2. ΡΥΘΜΙΣΤΕΣ ΥΨΟΥΣ ΙΜΑΝΤΑ B3. ΡΥΘΜΙΣΤΕΣ ΚΕΝΤΡΙΚΟΥ ΙΜΑΝΤΑ C. ΖΏΝΗ ΑΣΦΑΛΕΊΑΣ ΠΟΥ ΕΦΑΡΜΌΖΕΙ ΣΤΟ ΠΟΔΉΛΑΤΟ C1. ΠΟΡΠΗ ΖΩΝΗΣ ΑΣΦΑΛΕΙΑΣ C2. ΜΗΧΑΝΙΣΜΟΣ ΣΥΓΚΡΑΤΗΣΗΣ ΖΩΝΗΣ

D. ΒΆΣΗ ΓΙΑ ΤO ΠΌΔΙ D1. ΙΜΆΝΤΑΣ ΣΥΓΚΡΆΤΗΣΗΣ ΠΟΔΙΏΝ D2. ΚΟΥΜΠΊ ΥΠΟΠΌΔΙΟΥ D3. ΚΟΥΜΠΙ ΙΜΑΝΤΑ ΥΠΟΠΟΔΙΟΥ

F. ΚΈΝΤΡΟ ΒΆΡΟΥΣ Ζ. ΜΑΞΙΛΑΡΙ ΚΑΘΙΣΜΑΤΟΣ

I. ΆΝΟΙΓΜΑ ΚΑΙ ΣΙΑΓΌΝΑ ΣΎΣΦΙΞΗΣ

J. ΜΕΤΑΛΛΙΚΉ ΣΥΣΚΕΥΉ ΑΣΦΑΛΕΊΑΣ Μ. ΠΛΗΡΟΦΟΡΙΕΣ ΙΧΝΗΛΑΣΙΜΟΤΗΤΑΣ

PLUS ΓΙΑ ΣΧΑΡΑ H. ΒΆΣΗ ΤΟΠΟΘΈΤΗΣΗΣ ΚΑΘΊΣΜΑΤΟΣ H1. 4 x ΒΊΔΕΣ H2. 4 x ΜΕΤΑΛΛΙΚΟΊ ΣΦΙΓΚΤΉΡΕΣ H3. 2 x ΒΊΔΕΣ H4. 4 x ΠΡΟΣΤΑΤΕΥΤΙΚΆ ΠΏΜΑΤΑ H5. ΆΝΟΙΓΜΑ ΕΙΣΑΓΩΓΉΣ ΓΙΑ ΤΟ ΜΕΤΑΛΛΙΚΌ ΣΎΣΤΗΜΑ ΠΡΟΣΤΑΣΊΑΣ

BOBIKE EXCLUSIVE TOUR PLUS

O. ΜΟΧΛΟΣ ΣΤΗΡΙΓΜΑΤΟΣ ΚΕΦΑΛΗΣ

PLUS ΓΙΑ ΠΛΑΙΣΙΑ K. ΜΕΤΑΛΛΙΚΌΣ ΒΡΑΧΊΟΝΑΣ K1. 4 x ΒΊΔΕΣ K2. ΜΠΡΟΣΤΙΝΌΣ ΣΦΙΓΚΤΉΡΑΣ ΤΜΗΜΆΤΩΝ K3. ΚΟΥΜΠΊ ΑΠΟΚΛΕΙΣΜΟΎ K4. ΟΠΊΣΘΙΑ ΜΕΤΑΛΛΙΚΉ ΠΛΆΚΑ ΣΤΉΡΙΞΗΣ L. ΜΕΤΑΛΛΙΚΉ ΡΆΒΔΟΣ ΣΤΉΡΙΞΗΣ L1. ΜΕΤΑΛΛΙΚΗ ΡΑΒΔΟΣ ΥΠΟΣΤΗΡΙΞΗΣ ΜΕ ΠΡΟΣΘΙΑ ΣΗΜΕΙΑ ΣΥΓΚΡΑΤΗΣΗΣ L2. ΜΕΤΑΛΛΙΚΗ ΡΑΒΔΟΣ ΥΠΟΣΤΗΡΙΞΗΣ ΜΕ ΠΛΕΥΡΙΚΟ ΣΗΜΕΙΟ ΣΥΓΚΡΑΤΗΣΗΣ

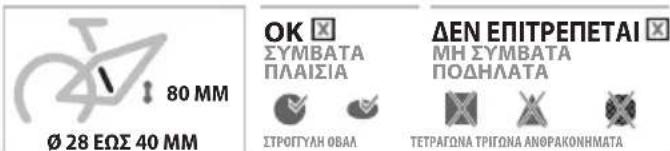

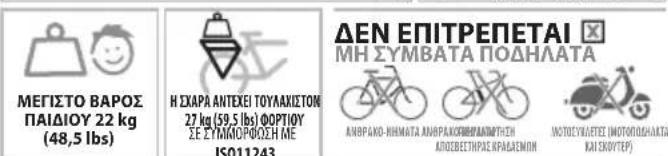

ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΠΡΟΔΙΑΓΡΑΦΕΣ ΤΟΠΟΘΕΤΗΣΗΣ ΣΤΗ ΣΧΑΡΑ Πώς και πού πρέπει να προσδεθεί στο ποδήλατο το κάθισμα για σχάρα.

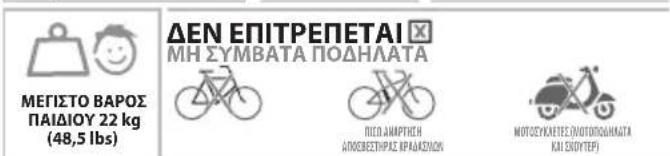

ΔΕΝ ΕΠΙΤΡΕΠΕΤΑΙ ΜΗ ΣΥΜΒΑΤΑ ΠΟΔΗΛΑΤΑΑΝΘΡΑΚΟ-ΝΗΜΑΤΑ ΑΝΘΡΑΚΟ-ΝΗΜΑΤΑΜΕΓΙΣΤΟ ΒΑΡΟΣ ΠΑΙΔΙΟΥ 22 kg(48,5 lbs)ΜΕΓΙΣΤΟ ΒΑΡΟΣ ΠΑΙΔΙΟΥ 22 kg(48,5 lbs)ΠΙΣΩ ΑΝΑΡΤΗΣΗΑΠΟΣΒΕΣΤΗΡΑΣ ΚΡΑΔΑΣΜΩΝΠΙΣΩ ΑΝΑΡΤΗΣΗΑΠΟΣΒΕΣΤΗΡΑΣ ΚΡΑΔΑΣΜΩΝΜΟΤΟΣΥΚΛΕΤΕΣ (ΜΟΤΟΠΟΔΗΛΑΤΑΚΑΙ ΣΚΟΥΤΕΡ)ΜΟΤΟΣΥΚΛΕΤΕΣ (ΜΟΤΟΠΟΔΗΛΑΤΑΚΑΙ ΣΚΟΥΤΕΡ)80 MM ΔΕΝ ΕΠΙΤΡΕΠΕΤΑΙ ΜΗ ΣΥΜΒΑΤΑ ΠΟΔΗΛΑΤΑ ΣΥΜΒΑΤΑΠΛΑΙΣΙΑΣΤΡΟΓΓΥΛΗ ΟΒΑΛ ΤΕΤΡΑΓΩΝΑ ΤΡΙΓΩΝΑ ΑΝΘΡΑΚΟΝΗΜΑΤΑØ 28 ΕΩΣ 40 MMΗ ΣΧΑΡΑ ΑΝΤΕΧΕΙ ΤΟΥΛΑΧΙΣΤΟΝ 27 kg (59,5 lbs) ΦΟΡΤΙΟΥΣΕ ΣΥΜΜΟΡΦΩΣΗ ΜΕ ISO11243 ΔΕΝ ΕΠΙΤΡΕΠΕΤΑΙ ΜΗ ΣΥΜΒΑΤΑ ΠΟΔΗΛΑΤΑ37 ΠΡΟΕΙΔΟΠΟΙΗΣΗ

EXCLUSIVE MAXI & TOUR PLUS: ΣΥΝΗΘΗ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

• Το συγκεκριμένο κάθισμα μωρού δεν πρέπει να τοποθετείται σε ποδήλατα με οπίσθιο αμορτισέρ.

• Το συγκεκριμένο κάθισμα μωρού δεν πρέπει να τοποθετείται σε μηχανοκίνητα οχήματα όπως μοτοποδήλατα και μηχανάκια.

• Το συγκεκριμένο κάθισμα μωρού είναι κατάλληλο μόνο για τη μεταφορά παιδιών με μέγιστο βάρος 22 Kg (και για παιδιά με συνιστώμενες ηλικίες μεταξύ των 9 μηνών και των 5 ετών, λαμβάνοντας υπόψη το βάρος ως τον καθοριστικό παράγοντα).

• Το συνολικό βάρος του ποδηλάτη και του παιδιού που μεταφέρει δεν πρέπει να ξεπερνάει το μέγιστο επιτρεπτό φορτίο του ποδηλάτου. Πληροφορίες για το μέγιστο φορτίο μπορείτε να βρείτε στις οδηγίες χρήσης του ποδηλάτου. Για το συγκεκριμένο θέμα μπορείτε επίσης να επικοινωνήσετε με τον κατασκευαστή.

• Το συγκεκριμένο κάθισμα μπορεί να τοποθετηθεί μόνο σε ποδήλατα που υποστηρίζουν την προσαρμογή τέτοιων επιπλέον φορτίων.

• Η θέση του καθίσματος μωρού πρέπει να ρυθμίζεται με τρόπο που ο ποδηλάτης να μην ακουμπά το κάθισμα μωρού με τα πόδια του όταν βρίσκεται σε κίνηση.

• Είναι πολύ σημαντικό να ρυθμίσετε σωστά το κάθισμα και τα μέρη του για τη βέλτιστη άνεση και ασφάλεια του παιδιού. Είναι επίσης σημαντικό το κάθισμα να μην γέρνει προς τα μπρος ώστε να μην έχει το παιδί την τάση να γλιστράει από αυτό. Είναι επίσης σημαντικό η πλάτη να γέρνει ελαφρά προς τα πίσω.

• Ελέγξτε αν όλα τα μέρη του ποδηλάτου λειτουργούν σωστά όταν έχει τοποθετηθεί το κάθισμα μωρού.

• Ελέγξτε τις οδηγίες χρήσης του ποδηλάτου και, αν έχετε οποιαδήποτε αμφιβολία σχετικά με την τοποθέτηση του καθίσματος μωρού στο ποδήλατό σας, επικοινωνήστε με τον προμηθευτή του ποδηλάτου σας για περαιτέρω πληροφορίες.

EXCLUSIVE MAXI & TOUR PLUS ΓΙΑ ΣΧΑΡΑ: ΙΔΙΑΙΤΕΡΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

• Το παιδικό κάθισμα θα πρέπει να εφαρμόζεται σε σχάρα μεταφοράς με ικανότητα φόρτωσης 27 kg, σύμφωνα με το πρότυπο ISO 11243.

• Το μέγιστο βάρος που τοποθετείται στη σχάρα μεταφοράς δεν πρέπει να υπερβαίνει τα 27 kg.

• Για λόγους ασφαλείας, αυτό το κάθισμα θα πρέπει να προσαρμόζεται μόνο σε σχάρες αποσκευών 120 έως και 175 mm, σύμφωνα με το πρότυπο ISO

• Το παιδικό κάθισμα μπορεί να συναρμολογηθεί σε ποδήλατα με τροχούς διαμέτρου 26, 27,5, 28 και 29 ιντσών. EXCLUSIVE MAXI & TOUR PLUS ΚΑΘΙΣΜΑ ΓΙΑ ΠΛΑΙΣΙΟ: ΔΙΑΙΤΕΡΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

• Το συγκεκριμένο κάθισμα μωρού δεν πρέπει να τοποθετείται σε ποδήλατα με σκελετό τριγωνικό, τετράγωνο ή από ανθρακονήματα.

• Το συγκεκριμένο κάθισμα μωρού πρέπει να τοποθετείται σε ποδήλατα που διαθέτουν στρογγυλό ή οβάλ σκελετό με διάμετρο από Ø28 έως και Ø40 mm.

• Το κάθισμα μωρού μπορεί να τοποθετηθεί σε ποδήλατα με τροχούς διαμέτρου 26, 27,5 ή 28 ιντσών. ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΚΑΙ ΤΟΠΟΘΕΤΗΣΗ

EXCLUSIVE MAXI & TOUR PLUS ΓΙΑ ΣΧΑΡΑ

ΠΩΣ ΝΑ ΣΤΕΡΕΩΣΕΤΕ ΤΟ ΠΑΙΔΙΚΟ ΚΑΘΙΣΜΑ ΣΕ ΣΧΑΡΑ ΑΠΟΣΚΕΥΩΝ

1. Περάστε στο μπροστινό κάλυμμα του παιδικού καθίσματος (E) και

αφαιρέστε το κλειδί (N). Μετά στρέψτε το παιδικό κάθισμα προς κάτω, ώστε να έχετε πρόσβαση στη βάση (H).

2. Για να αφαιρέσετε τη βάση του παιδικού καθίσματος θα πρέπει να ανοίξετε

τις σιαγόνες (Ι), πιέζοντας μία από αυτές, πατώντας το κουμπί και τραβώντας προς τα έξω. Με το άλλο χέρι τραβήξτε έξω τη βάση, και, τέλος, πιέστε και τραβήξτε την άλλη σιαγόνα για να αφαιρέσετε εντελώς τη βάση.

3. Μπορείτε να ελευθερώσετε τους μεταλλικούς σφιγκτήρες (Η2). Μπορείτε

να χρησιμοποιήσετε το κλειδί Allen νούμερο 5 που σας παρέχεται. Ξεβιδώστε (ελάχιστα μόνο) σε διαγώνια δύο αντίθετες βίδες (Η1) στην βάση, όπως φαίνεται στην εικόνα. Στη συνέχεια κάντε το ίδιο για τις 2 βίδες (H3). Η εφαρμογή των προστατευτικών κουμπωμάτων (H4) στους μεταλλικούς σφιγκτήρες (H2) είναι υποχρεωτική, για να μην υποστεί βλάβη η σχάρα μεταφοράς.

4. Αφού ελευθερώσετε τις βίδες (H1 + H3), τοποθετήστε τη βάση (H)

κεντρικά στη σχάρα μεταφοράς. Όταν σφίγγετε τη βάση, αυτή μπορεί να κινηθεί είτε προς τα δεξιά είτε προς τα αριστερά. Σημειώστε ότι θα πρέπει πάντα να την τοποθετείτε στο κέντρο της σχάρας μεταφοράς. Αρχικά, πρέπει να σφίξετε τις 2 βίδες (Η3) και στη συνέχεια τις 4 βίδες (Η2) σταυρωτά. Πρέπει να το σφίξετε με την απαραίτητη δύναμη ώστε η βάση να είναι καλά στερεωμένη στη σχάρα και να μην κινείται καθόλου, με συνιστώμενη ροπή σύσφιξης 6 N.m.

5. Το επόμενο βήμα είναι η ασφάλιση του παιδικού καθίσματος στη βάση.

Αυτό είναι ένα σημαντικό βήμα προκειμένου να καταστεί βέβαιη η ασφάλεια για το παιδί και τον ποδηλάτη, επομένως θα πρέπει να βεβαιωθείτε ότι τηρείτε πιστά τις οδηγίες που ακολουθούν. Τοποθετείστε το παιδικό κάθισμα όπως φαίνεται στην εικόνα, έτσι ώστε να μπορείτε να εισαγάγετε και να ασφαλίσετε τη μεταλλική πλάκα ασφαλείας του παιδικού καθίσματος (J) στο άνοιγμα εισαγωγής για το μεταλλικό σύστημα προστασίας (H5) που έχει σημανθεί με το κόκκινο βέλος. Αφού εξασφαλίσετε ότι βρίσκεται στη θέση της, πιέστε το παιδικό κάθισμα προς τα κάτω προκειμένου να το ασφαλίσετε στη βάση. Το παιδικό κάθισμα θα έχει ασφαλιστεί σωστά στη βάση αφού ακούσετε ένα κλικ και από τις δύο πλευρές, δηλαδή και από τα δύο ανοίγματα με τις σιαγόνες σύσφιγξης (I), τα οποία έχουν επίσης σημανθεί με δύο κόκκινα βέλη.

6. Το κέντρο βάρους του παιδικού καθίσματος (F) (που είναι χαραγμένο πάνω

στο κάθισμα) πρέπει να βρίσκεται μπροστά από τον άξονα του οπίσθιου τροχού. Εάν βρίσκεται πίσω από τον άξονα, η απόκλιση που έχει από την ίδια ευθεία με αυτόν δεν πρέπει να ξεπερνάει τα 10 cm. Εάν η απόκλιση που έχει το κέντρο βάρους από την ίδια ευθεία με τον άξονα είναι μεγαλύτερη, προσαρμόστε το κάθισμα στη σωστή θέση. Ιδιαίτερη προσοχή πρέπει επίσης να δίνεται και κατά την τοποθέτηση του παιδικού καθίσματος, έτσι ώστε να εξασφαλίζεται ότι ο ποδηλάτης δεν ακουμπά το κάθισμα με τα πόδια του όταν οδηγεί το ποδήλατο. Βεβαιωθείτε ότι η Βάση τοποθέτησης καθίσματος (H) έχει εφαρμοστεί σφιχτά στη σχάρα πριν συνεχίσετε. Αυτό το βήμα είναι εξαιρετικά σημαντικό για την ασφάλεια του παιδιού και του ποδηλάτη. Σημείωση: Στη Γερμανία, σύμφωνα με το Νόμο Κυκλοφορίας StVZO, τα καθίσματα ποδηλάτων πρέπει να τοποθετούνται έτσι ώστε τα 2/3 του βάθους του καθίσματος ή το κέντρο βάρους του να βρίσκονται στο εσωτερικό της απόστασης μεταξύ του μπροστινού και του οπίσθιου άξονα του ποδηλάτου.

7. Ξεκινήστε ανοίγοντας την πόρπη της ζώνης ασφαλείας (C1) και περάστε

τη γύρω από το πλαίσιο του ποδηλάτου. Ρυθμίστε τη ζώνη όπως φαίνεται στην εικόνα, υπό τάση.

8. Βεβαιωθείτε ότι το περίσσευμα της ζώνης ασφαλείας δεν έρχεται σε επαφή

με τον τροχό, γι’ αυτό περάστε το μέσα από τον μηχανισμό συγκράτησης της ζώνης ασφαλείας (C2). Αυτό το βήμα είναι εξαιρετικά σημαντικό για την ασφάλεια του παιδιού.

9. Βεβαιωθείτε ότι έχετε ακολουθήσει και τηρήσει όλες τις οδηγίες που

δόθηκαν. Αν ισχύει αυτό, το κάθισμα μωρού είναι έτοιμο για χρήση. ΕΙΝΑΙ ΥΠΟΧΡΕΩΤΙΚΟ ΝΑ ΔΙΑΒΑΣΕΤΕ το ακόλουθο κεφάλαιο για τις οδηγίες ασφαλείας σχετικά με τη χρήση του καθίσματος μωρού.38 ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΚΑΙ ΤΟΠΟΘΕΤΗΣΗ

EXCLUSIVE MAXI & TOUR PLUS ΓΙΑ ΣΧΑΡΑ

ΠΩΣ ΝΑ ΑΦΑΙΡΕΣΕΤΕ ΤΟ ΠΑΙΔΙΚΟ ΚΑΘΙΣΜΑ ΑΠΟ ΤΗ ΣΧΑΡΑ ΑΠΟΣΚΕΥΩΝ

1. Για να αφαιρέσετε το παιδικό κάθισμα ποδηλάτου, ανοίξτε την πόρπη (C1) και αποσυνδέστε τη ζώνη ασφαλείας (C).

2. Πιέστε τις σιαγόνες (I) και τραβήξτε και τις δύο προς τα έξω. Ταυτόχρονα, τραβήξτε το παιδικό κάθισμα πάνω και πίσω.

ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΚΑΙ ΤΟΠΟΘΕΤΗΣΗ

EXCLUSIVE MAXI & TOUR PLUS ΓΙΑ ΠΛΑΙΣΙΟ

ΠΩΣ ΝΑ ΤΟΠΟΘΕΤΗΣΕΤΕ ΤΟ ΠΑΙΔΙΚΟ ΚΑΘΙΣΜΑ ΣΕ ΠΛΑΙΣΙΟ ΠΟΔΗΛΑΤΟΥ

1. Αφαιρέστε το κλειδί (Ν) από το μπροστινό κάλυμμα (Ε) του παιδικού

2. Αφαιρέστε τον μεταλλικού βραχίονα (K) από τη μεταλλική μπάρα

υποστήριξης (L). Για να το κάνετε αυτό, θα πρέπει να πιέσετε το κουμπί του σφιγκτήρα (K3) και ταυτόχρονα να τραβήξετε τη μεταλλική μπάρα υποστήριξης (L) προς τα επάνω.

3. Αφαιρέστε τις βίδες (Κ1) του μεταλλικού βραχίονα (Κ) με το κλειδί Allen

4. Η σωστή θέση του μεταλλικού βραχίονα (K) είναι εξαιρετικά σημαντική.

Βεβαιωθείτε ότι ο μεταλλικός βραχίονας (K) έχει τοποθετηθεί στον σκελετό σύμφωνα με την εικόνα. Τοποθετήστε το σώμα του μπροστινού κορμού στήριξης (K2) στον σκελετό του ποδηλάτου από το μπροστινό μέρος. Εισαγάγετε 4 βίδες (K1) στον κορμό για να σφίξετε την οπίσθια μεταλλική πλάκα στήριξης (K4), ώστε να μπορείτε αργότερα να προσαρμόσετε το ύψος.

5. Σφίξτε τις βίδες, με το Κλειδί (N), ώστε ο σφιγκτήρας να στερεωθεί

αλλά να μην είναι εντελώς σφιγμένος ώστε, αν χρειάζεται, να μπορείτε να προσαρμόσετε το ύψος αργότερα. Ωστόσο, σημειώστε ότι θα πρέπει να είναι σφιχτός ώστε να μπορέσετε εύκολα να ολοκληρώσετε το επόμενο βήμα. Πρέπει να σφίξετε τις 4 βίδες διαγώνια και σε σταδιακά. Ελέγχετε τακτικά την ασφάλεια των συνδέσμων.

6. Οποθετήστε τις άκρες της μεταλλικής ράβδου στήριξης (L) στις τρύπες του

μεταλλικού βραχίονα (Κ1) μέχρι να ακούσετε ένα κλικ που θα υποδηλώνει το κλείδωμα και μέχρι το κεντρικό κουμπί (Κ3) να είναι στο ίδιο επίπεδο με το εξωτερικό του σφιγκτήρα σωλήνα.

7. Τοποθετήστε στο κέντρο και προσαρμόστε τη μεταλλικού βραχίονα (K)

σε ύψος πάνω από τον οπίσθιο τροχό, ώστε αργότερα, όταν τοποθετήσετε το παιδί, το παιδικό κάθισμα να μην ακουμπάει τον τροχό. Σημειώστε ότι η μεταλλικού βραχίονα (K) θα πρέπει να τοποθετηθεί με μέγιστο όριο 10 cm μακριά από τον τροχό. Μην χρησιμοποιήσετε ποτέ τη μεταλλική ράβδο υποστήριξης (L) για να μεταφέρετε φορτία άλλα από το παιδικό κάθισμα, όπως υποδεικνύεται στο παρόν εγχειρίδιο.

8. Για να τοποθετήσετε τη μεταλλική ράβδο υποστήριξης (L) στο παιδικό

κάθισμα (A), πρέπει πρώτα να στερεώσετε το πρόσθιο σημείο συγκράτησης (L1) στη μεταλλική συσκευή ασφαλείας (J).

9. Στη συνέχεια, στερεώστε τα πλευρικά σημεία συγκράτησης (L2) της

μεταλλικής ράβδου υποστήριξης στο άνοιγμα και τη σιαγόνα συγκράτησης (I) του παιδικού καθίσματος (A). Όταν στερεώνετε τα σημεία συγκράτησης, βεβαιωθείτε ότι θα ακούσετε ένα «κλικ». Τούτο είναι εξαιρετικά σημαντικό για την ασφάλεια τη δική σας και του παιδιού σας.

10. Το κέντρο βάρους (F) (χαραγμένο στο παιδικό κάθισμα) του παιδικού

καθίσματος πρέπει να τοποθετείται μπροστά από τον άξονα του πίσω τροχού. Εάν τοποθετηθεί πίσω από τον άξονα, η απόσταση δεν πρέπει να υπερβαίνει τα 10 cm. Ιδιαίτερη προσοχή πρέπει επίσης να δίνεται κατά την τοποθέτηση του παιδικού καθίσματος, ώστε να διασφαλίζεται ότι ο ποδηλάτης δεν αγγίζει το παιδικό κάθισμα με τα πόδια του όταν κάνει πετάλι. Σημείωση: Στη Γερμανία, σύμφωνα με το Νόμο Κυκλοφορίας StVZO, τα καθίσματα ποδηλάτων πρέπει να τοποθετούνται έτσι ώστε τα 2/3 του βάθους του καθίσματος ή το κέντρο βάρους του να βρίσκονται στο εσωτερικό της απόστασης μεταξύ του μπροστινού και του οπίσθιου άξονα του ποδηλάτου.

11. Αφού ρυθμίσετε το ύψος και τη θέση του καθίσματος, σφίξτε με το χέρι

το μεταλλικού βραχίονα (K) για να βεβαιωθείτε ότι δεν κουνιέται. Αυτό το σφίξιμο γίνεται με το χέρι και είναι εξαιρετικά σημαντικό για την ασφάλεια του παιδιού. Βεβαιωθείτε ότι το μεταλλικού βραχίονα (K) είναι σφιχτά στερεωμένο. Θα πρέπει να σφίξετε με το χέρι τις τέσσερις βίδες διαγώνια, με την ίδια δύναμη και κατά στάδια, με συνιστώμενη ροπή 8 N.m.

12. Ξεκινήστε ανοίγοντας την πόρπη της ζώνης ασφαλείας (C1) και περάστε

τη γύρω από το πλαίσιο του ποδηλάτου. Ρυθμίστε τη ζώνη όπως φαίνεται στην εικόνα, υπό τάση.

13. Βεβαιωθείτε ότι το περίσσευμα της ζώνης ασφαλείας δεν έρχεται

σε επαφή με τον τροχό, γι’ αυτό περάστε το μέσα από τον μηχανισμό συγκράτησης της ζώνης ασφαλείας (C2). Αυτό το βήμα είναι εξαιρετικά σημαντικό για την ασφάλεια του παιδιού.

14. Βεβαιωθείτε ότι έχετε ακολουθήσει και τηρήσει όλες τις οδηγίες που

δόθηκαν. Αν ισχύει αυτό, το κάθισμα μωρού είναι έτοιμο για χρήση. ΕΙΝΑΙ ΥΠΟΧΡΕΩΤΙΚΟ ΝΑ ΔΙΑΒΑΣΕΤΕ το ακόλουθο κεφάλαιο για τις οδηγίες ασφαλείας σχετικά με τη χρήση του καθίσματος μωρού.

1. Ανοίξτε την πόρπη(C1) και αποσυνδέστε τη ζώνη ασφαλείας (C) για να αφαιρέσετε το παιδικό κάθισμα ποδηλάτου.

2. Εάν θέλετε να αφαιρέσετε ολόκληρο το σύστημα, πατήστε το κουμπί μπλοκαρίσματος (K3) του μεταλλικού στηρίγματος (K) και ταυτόχρονα τραβήξτε τη μεταλλική ράβδο υποστήριξης (L) και το κάθισμα προς τα πάνω και προς τα πίσω, όπως φαίνεται στην εικόνα. 3. Αν θέλετε να κρατήσετε τη μεταλλική ράβδο υποστήριξης (L) και να αφαιρέσετε μόνο το κάθισμα, πατήστε τις σιαγόνες (I) και τραβήξτε και τις δύο προς τα έξω. Ταυτόχρονα, τραβήξτε το παιδικό κάθισμα πάνω και πίσω. ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΚΑΙ ΤΟΠΟΘΕΤΗΣΗ

EXCLUSIVE MAXI & TOUR PLUS ΓΙΑ ΠΛΑΙΣΙΟ

ΠΩΣ ΝΑ ΑΦΑΙΡΕΣΕΤΕ ΤΟ ΠΑΙΔΙΚΟ ΚΑΘΙΣΜΑ ΑΠΟ ΠΛΑΙΣΙΟ ΠΟΔΗΛΑΤΟΥ39 ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΚΑΙ ΤΟΠΟΘΕΤΗΣΗ

EXCLUSIVE MAXI & TOUR PLUS

ΠΩΣ ΝΑ ΠΡΟΣΑΡΜΟΣΕΤΕ ΤΟ ΠΑΙΔΙΚΟ ΚΑΘΙΣΜΑ ΓΙΑ ΤΟ ΠΑΙΔΙ ΣΑΣ

1. Για να τοποθετήσετε το παιδί στο κάθισμα, επεκτείνετε πρώτα πλήρως

τον ιμάντα ασφαλείας του συστήματος συγκράτησης (B), σύροντας όλους τους ρυθμιστές ιμάντων (B2, B3). Αυτό διευκολύνει την τοποθέτηση του παιδιού στο κάθισμα. Για να τοποθετήσετε το παιδί στο κάθισμα, ανοίξτε την πόρπη ασφαλείας (B1) του ιμάντα ασφαλείας του συστήματος συγκράτησης (B) πιέζοντας το κεντρικό κουμπί της πόρπης ασφαλείας (B1), όπως υποδεικνύεται. Αφού τοποθετήσετε το παιδί, κλείστε ξανά την πόρπη ασφαλείας (B1) και σύρετε τους ρυθμιστές κεντρικού ιμάντα (B3), έτσι ώστε το παιδί σας να συγκρατείται με ασφάλεια.

2. Ανάλογα με την ανάπτυξη του παιδιού, το ύψος και το βάρος του, μπορείτε

να ρυθμίσετε το μήκος του ιμάντα ασφαλείας του συστήματος συγκράτησης από τους επάνω προσαρμογείς του ιμάντα (B2), τραβώντας προς τα πάνω ή προς τα κάτω τους ιμάντες, μέχρι να φτάσετε στο επιθυμητό μήκος.

3. Προτού ξεκινάτε τη βόλτα σας, να βεβαιώνεστε πάντα ότι το παιδί είναι

ασφαλισμένο στη θέση του και ότι η ζώνη εφαρμόζει σωστά αλλά όχι τόσο σφιχτά που να του προκαλεί δυσφορία. Σας συστήνουμε να ρυθμίζετε τη ζώνη προτού βάζετε το κράνος στο παιδί. Σημείωση: Χρησιμοποιείτε πάντα το σύστημα πρόσδεσης.

4. Προσαρμόστε το ύψος του στηρίγματος των ποδιών (D) σύμφωνα με το

ύψος του παιδιού. Τραβήξτε το κουμπί του στηρίγματος των ποδιών (D2) και θέστε το κουμπί στο επιθυμητό ύψος, ελευθερώστε το κουμπί και το στήριγμα των ποδιών θα εφαρμοστεί στην επιλεγμένη οπή.

5. Αφού ρυθμίσετε το υποπόδιο στο επιθυμητό ύψος, πρέπει να ρυθμίσετε

επίσης τον ιμάντα του υποπόδιου (D1) για να διασφαλίσετε την ασφάλεια του παιδιού. Αποσπάστε τον ιμάντα του ποδιού (D1) από το μέρος του υποπόδιου πατώντας το κάτω μέρος και σπρώχνοντάς. Στη συνέχεια, ρυθμίστε. Βεβαιωθείτε ότι η πόρπη δεν είναι πολύ στενή, ώστε να μην βλάψει το παιδί. ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΚΑΙ ΤΟΠΟΘΕΤΗΣΗ

ΠΩΣ ΝΑ ΠΡΟΣΑΡΜΟΣΕΤΕ ΤΟ ΠΑΙΔΙΚΟ ΚΑΘΙΣΜΑ ΓΙΑ ΤΟ ΠΑΙΔΙ ΣΑΣ Πιέστε τον μοχλό (O) στο πίσω μέρος του καθίσματος TOUR και ανασηκώστε τον στο επιθυμητό ύψος, ανάλογα με το ύψος του παιδιού σας. Το στήριγμα κεφαλής μπορεί να εκταθεί έως 10 cm κατά το μέγιστο.

• Ο ποδηλάτης πρέπει να είναι τουλάχιστον 16 ετών. Ελέγξτε τους νόμους και τους εθνικούς κανονισμούς που σχετίζονται με αυτό.

• Βεβαιωθείτε ότι το βάρος και το ύψος του παιδιού δεν υπερβαίνουν τα αντίστοιχα μέγιστα επιτρεπτά όρια του καθίσματος, και πραγματοποιείτε τον σχετικό έλεγχο ανά τακτά χρονικά διαστήματα. Ελέγξτε το βάρος του παιδιού πριν χρησιμοποιήσετε το κάθισμα μωρού. Σε καμία περίπτωση δε θα πρέπει να χρησιμοποιείτε το κάθισμα για να μεταφέρετε ένα παιδί του οποίου το βάρος υπερβαίνει το επιτρεπτό όριο.

• Μη μεταφέρετε παιδιά μικρότερα των 9 μηνών με αυτό το κάθισμα μωρού. Για να είναι επιβάτης, το παιδί πρέπει να μπορεί να κάθεται ίσια και με το κεφάλι ψηλά όταν φορά κράνος ποδηλάτου. Θα πρέπει να συμβουλευτείτε έναν γιατρό αν δεν είστε σίγουροι για την ανάπτυξη του παιδιού.

• Ασφαλίστε το παιδί στο κάθισμα διασφαλίζοντας ότι οι ζώνες και όλοι οι ιμάντες ασφαλείας είναι σφιχτοί αλλά όχι τόσο πολύ που να προκαλούν δυσφορία στο παιδί. Ελέγχετε συχνά ότι τα στερεωτικά μέρη είναι καλά ασφαλισμένα.

• Το κάθισμα μωρού δεν πρέπει να χρησιμοποιείται ποτέ πριν τη ρύθμιση της ζώνης ασφαλείας.

• Χρησιμοποιείτε πάντα ολόκληρο το σύστημα πρόσδεσης και τους ιμάντες ασφαλείας προκειμένου να είστε βέβαιοι ότι το παιδί είναι ασφαλισμένο στο

• Μην επιτρέψετε καθόλου να έρθουν σε επαφή με κινούμενα μέρη του ποδηλάτου τυχόν μέρη του σώματος ή των ρούχων του παιδιού, κορδόνια, ιμάντες/ζώνες ασφαλείας ή οτιδήποτε άλλο, γιατί κάτι τέτοιο μπορεί να βλάψει το παιδί ή να προκαλέσει ατυχήματα.

• Σας προτείνουμε να έχετε προστατευτικό τροχού έτσι ώστε το παιδί να μην μπορεί να βάλει τα πόδια του ή τα χέρια του ανάμεσα στις ακτίνες. Η χρήση προστασίας κάτω από τη σέλα ή η χρήση σέλας με εσωτερικά ελατήρια είναι υποχρεωτική. Για την αποφυγή ατυχημάτων, βεβαιωθείτε ότι το παιδί δεν μπορεί να μπλεχτεί με τα φρένα. Καθώς μεγαλώνει το παιδί, αυτές οι προσαρμογές θα πρέπει να αναθεωρούνται.

• Φορέστε στο παιδί τα κατάλληλα ρούχα, ανάλογα με τις καιρικές συνθήκες, και χρησιμοποιήστε το κατάλληλο κράνος.

• Το παιδί που κάθεται στο κάθισμα μωρού πρέπει να είναι ντυμένο με πιο ζεστά ρούχα από τον ποδηλάτη και να προστατεύεται από τη βροχή.

• Πρέπει να καλύπτετε οποιοδήποτε κοφτερό ή αιχμηρό αντικείμενο του ποδηλάτου που το παιδί μπορεί να φτάσει.

• Το κάθισμα και το μαξιλάρι μπορεί να ζεσταθούν πολύ αν βρίσκονται στον ήλιο για μεγάλο χρονικό διάστημα. Σιγουρευτείτε ότι δεν είναι πολύ ζεστά πριν βάλετε το παιδί να καθίσει.

• Ελέγξτε τους ισχύοντες νόμους και κανονισμούς της χώρας σας που αφορούν τη μεταφορά παιδιών σε καθίσματα ποδηλάτων.

• Πάρτε μαζί σας μόνο παιδιά που μπορούν να κάθονται ήσυχα χωρίς επίβλεψη για μεγαλύτερο χρονικό διάστημα, τουλάχιστον για όσο διαρκεί η προβλεπόμενη ποδηλατική διαδρομή.

• Όταν το κάθισμα μωρού δε χρησιμοποιείται, σφίξτε από την ασφαλιστική διάταξη πρόσδεσης την πόρπη της ζώνης για να αποτρέψετε το μπέρδεμα των ιμάντων, καθώς και την επαφή τους με κάποιο κινούμενο μέρος του ποδηλάτου, όπως τους τροχούς, τα φρένα η οτιδήποτε άλλο, γιατί αυτό μπορεί να είναι επικίνδυνο κατά την οδήγηση του ποδηλάτου σας. ΠΡΟΣΟΧΗ: Τυχόν πρόσθετες διατάξεις ασφαλείας πρέπει πάντα να

ΠΡΟΣΟΧΗ: Μην προσθέτετε επιπλέον φορτίο στο κάθισμα μωρού. Αν μεταφέρετε επιπλέον φορτίο, το βάρος του δεν θα πρέπει να υπερβαίνει τη μεταφορική ικανότητα του ποδηλάτου, ενώ επιβάλλεται να τοποθετείται μπροστά σας κατά την οδήγηση. ΠΡΟΣΟΧΗ: Αφαιρείτε το κάθισμα όταν μεταφέρετε το ποδήλατο με το αυτοκίνητο (χρησιμοποιώντας τον εξωτερικό χώρο του αυτοκινήτου). Οι αναταράξεις από τον αέρα μπορούν να προκαλέσουν ζημιές στο κάθισμα ή να χαλαρώσουν τις διατάξεις πρόσδεσης του ποδηλάτου, κάτι που θα μπορούσε να οδηγήσει σε ατύχημα. ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ40 ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ

ΠΡΟΣΟΧΗ: Μην κάνετε τροποποιήσεις στο κάθισμα. ΠΡΟΣΟΧΗ: Όταν υπάρχει παιδί στο κάθισμα, το ποδήλατο ενδέχεται να συμπεριφέρεται διαφορετικά, ιδιαίτερα όσον αφορά την ισορροπία, το σύστημα διεύθυνσης και το φρενάρισμα. ΠΡΟΣΟΧΗ: Μην αφήνετε ποτέ παρκαρισμένο το ποδήλατο με παιδί στο κάθισμα χωρίς επίβλεψη. ΠΡΟΣΟΧΗ: Μη χρησιμοποιείτε το κάθισμα εάν κάποιο μέρος του είναι σπασμένο ή έχει υποστεί ζημιά. Ελέγχετε όλα τα μέρη τού προϊόντος τακτικά και αντικαθιστάτε κάποιο όποτε χρειάζεται. Να συμβουλεύεστε το κεφάλαιο «ΣΥΝΤΗΡΗΣΗ». Για τη σωστή λειτουργία του καθίσματος μωρού και για την αποφυγή ατυχημάτων σάς προτείνουμε τα εξής:

• Ελέγχετε συχνά εάν η διάταξη στερέωσης του καθίσματος μωρού στο ποδήλατο βρίσκεται σε καλή κατάσταση.

• Επιθεωρείτε όλα τα μέρη, ελέγχοντας εάν λειτουργούν σωστά, και μη χρησιμοποιείτε το κάθισμα μωρού εάν κάποιο από αυτά έχει υποστεί ζημιά. Τα κατεστραμμένα μέρη θα πρέπει πάντα να αντικαθίστανται. Για να τα αντικαταστήσετε θα πρέπει να πάτε σε ένα κατάστημα ποδηλάτων, το οποίο είναι επίσης εξουσιοδοτημένος αντιπρόσωπος της BOBIKE, προκειμένου να προμηθευτείτε τα κατάλληλα μέρη για την αντικατάσταση. Μπορείτε να τα βρείτε στον ιστότοπο: www.bobike.com.

• Αν είχατε κάποιο ατύχημα με το ποδήλατο και το κάθισμα μωρού δεν έχει εμφανή ζημιά, ακόμη κι έτσι σας συνιστούμε να αντικαταστήσετε το κάθισμα μωρού με ένα καινούργιο.

• Καθαρίζετε το κάθισμα με σαπούνι και νερό (μη χρησιμοποιείτε αποξεστικά, διαβρωτικά ή τοξικά προϊόντα).

ΕΓΓΥΗΣΗ 2 ΕΤΩΝ: ισχύει μόνο για μηχανικά εξαρτήματα με κατασκευαστικά ελαττώματα. Καταχωρήστε το κάθισμά σας στην ηλεκτρονική διεύθυνση www.bobike.com. + 1 ΕΠΙΠΛΕΟΝ ΕΤΟΣ ΕΓΓΥΗΣΗΣ: Καταχωρήστε το κάθισμά σας στην ηλεκτρονική διεύθυνση www.bobike.com και κερδίστε ένα επιπλέον έτος εγγύησης. Σημαντική επισήμανση: προκειμένου να λάβετε το Επιπλέον Έτος Εγγύησης της Bobike, θα πρέπει να έχετε πραγματοποιήσει την καταχώρηση μέσα σε διάστημα δύο μηνών από την ημερομηνία της αγοράς. ΑΞΙΩΣΕΙΣ ΕΓΓΥΗΣΗΣ Για να λάβετε υπηρεσίες εγγύησης, θα πρέπει να έχετε την πρωτότυπη απόδειξη αγοράς. Η εγγύηση των ειδών που επιστρέφονται χωρίς την απόδειξη αγοράς θα αρχίζει από την ημερομηνία κατασκευής. Όλες οι εγγυήσεις είναι άκυρες αν το προϊόν έχει υποστεί ζημιά εξαιτίας ατυχήματος, κακής χρήσης, τροποποίησης του συστήματος ή έχει χρησιμοποιηθεί με οποιονδήποτε άλλο τρόπο που δεν προβλέπεται από το παρόν εγχειρίδιο λειτουργίας. Προκειμένου να βεβαιωθείτε ότι έχετε στη διάθεσή σας όλες τις απαραίτητες πληροφορίες για την ενεργοποίηση της εγγύησης, οφείλετε να φυλάξετε τα στοιχεία που αναγράφονται στην ετικέτα πληροφοριών ιχνηλασιμότητας (M). Μπορείτε επίσης να καταγράψετε τα στοιχεία εδώ. O.F ___________________ Date ___________________ .

• Τα τεχνικά χαρακτηριστικά και ο σχεδιασμός υπόκεινται σε αλλαγές χωρίς προειδοποίηση. Για οποιαδήποτε ερώτηση μη διστάσετε να επικοινωνήσετε μαζί μας.41
