MANUALE UTENTE Exclusive Maxi Plus LED Bobike

ISTRUZIONI DI MONTAGGIO

PROTEZIONE METALLICA

L2. PUNTO DI FISSAGGIO DELLA BARRA DI

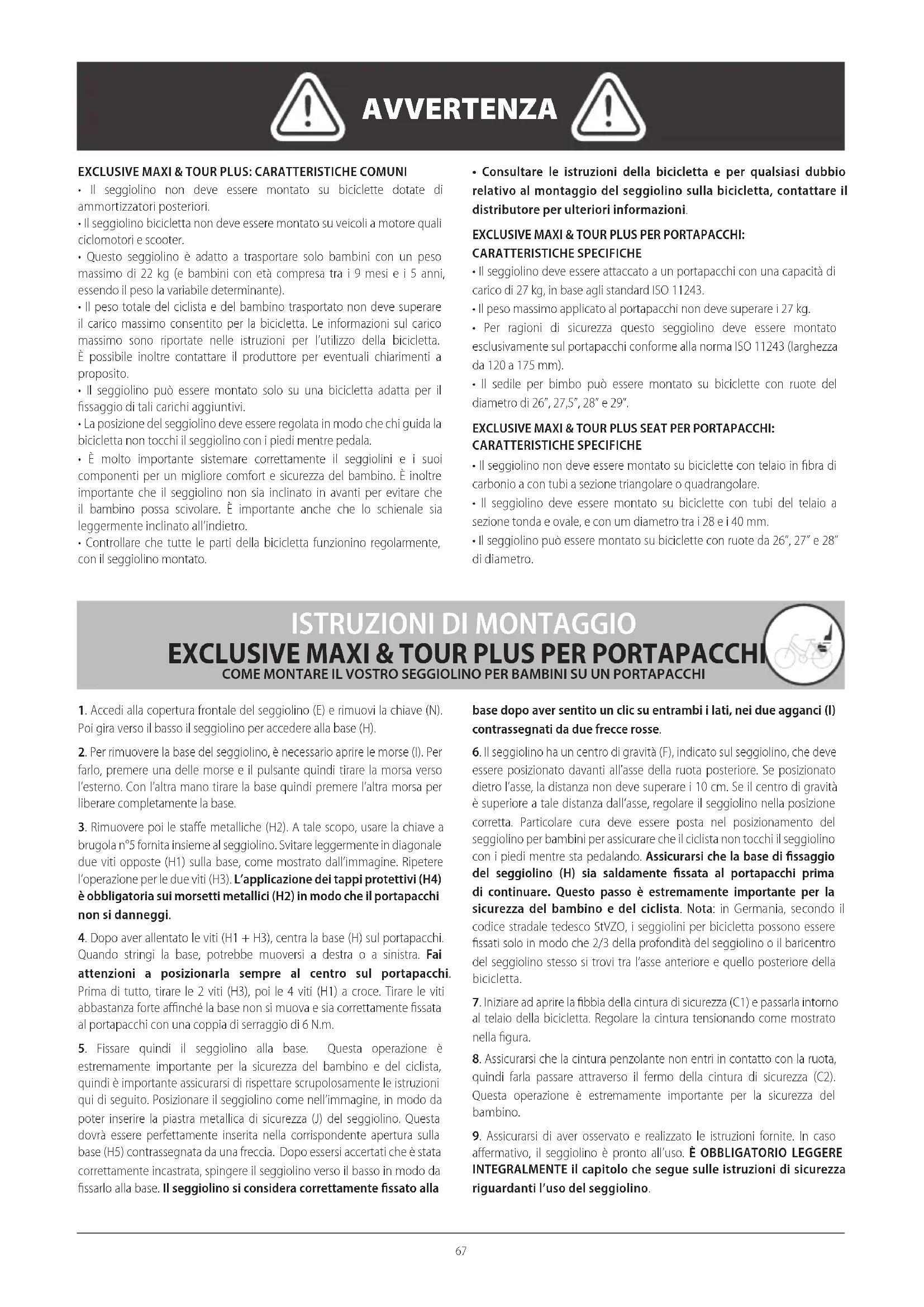

Come e dove il portapacchi deve essere fissato alla bicicletta. ATTENZIONE BOBIKE EXCLUSIVE MAXI & TOUR PLUS PER PORTAPACCHI BOBIKE EXCLUSIVE MAXI & TOUR PLUS PER TELAI

• Il seggiolino non deve essere montato su biciclette dotate di ammortizzatori posteriori.

• Il seggiolino bicicletta non deve essere montato su veicoli a motore quali ciclomotori e scooter.

• Questo seggiolino è adatto a trasportare solo bambini con un peso massimo di 22 kg (e bambini con età compresa tra i 9 mesi e i 5 anni, essendo il peso la variabile determinante).

• Il peso totale del ciclista e del bambino trasportato non deve superare il carico massimo consentito per la bicicletta. Le informazioni sul carico massimo sono riportate nelle istruzioni per l’utilizzo della bicicletta. È possibile inoltre contattare il produttore per eventuali chiarimenti a proposito.

• Il seggiolino può essere montato solo su una bicicletta adatta per il fissaggio di tali carichi aggiuntivi.

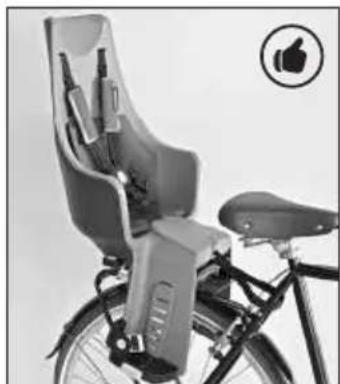

• La posizione del seggiolino deve essere regolata in modo che chi guida la bicicletta non tocchi il seggiolino con i piedi mentre pedala.

• È molto importante sistemare correttamente il seggiolini e i suoi componenti per un migliore comfort e sicurezza del bambino. È inoltre importante che il seggiolino non sia inclinato in avanti per evitare che il bambino possa scivolare. È importante anche che lo schienale sia leggermente inclinato all’indietro.

• Controllare che tutte le parti della bicicletta funzionino regolarmente, con il seggiolino montato.

• Consultare le istruzioni della bicicletta e per qualsiasi dubbio relativo al montaggio del seggiolino sulla bicicletta, contattare il distributore per ulteriori informazioni. EXCLUSIVE MAXI & TOUR PLUS PER PORTAPACCHI: CARATTERISTICHE SPECIFICHE

• Il seggiolino deve essere attaccato a un portapacchi con una capacità di carico di 27 kg, in base agli standard ISO 11243.

• Il peso massimo applicato al portapacchi non deve superare i 27 kg.

• Per ragioni di sicurezza questo seggiolino deve essere montato esclusivamente sul portapacchi conforme alla norma ISO 11243 (larghezza da 120 a 175 mm).

• Il sedile per bimbo può essere montato su biciclette con ruote del diametro di 26”, 27,5”, 28” e 29”. EXCLUSIVE MAXI & TOUR PLUS SEAT PER PORTAPACCHI: CARATTERISTICHE SPECIFICHE

• Il seggiolino non deve essere montato su biciclette con telaio in fibra di carbonio a con tubi a sezione triangolare o quadrangolare.

• Il seggiolino deve essere montato su biciclette con tubi del telaio a sezione tonda e ovale, e con um diametro tra i 28 e i 40 mm.

• Il seggiolino può essere montato su biciclette con ruote da 26”, 27” e 28” di diametro.

ISTRUZIONI DI MONTAGGIO

1. Accedi alla copertura frontale del seggiolino (E) e rimuovi la chiave (N).

Poi gira verso il basso il seggiolino per accedere alla base (H).

2. Per rimuovere la base del seggiolino, è necessario aprire le morse (I). Per

farlo, premere una delle morse e il pulsante quindi tirare la morsa verso l’esterno. Con l’altra mano tirare la base quindi premere l’altra morsa per liberare completamente la base.

3. Rimuovere poi le staffe metalliche (H2). A tale scopo, usare la chiave a

brugola n°5 fornita insieme al seggiolino. Svitare leggermente in diagonale due viti opposte (H1) sulla base, come mostrato dall’immagine. Ripetere l’operazione per le due viti (H3). L’applicazione dei tappi protettivi (H4) è obbligatoria sui morsetti metallici (H2) in modo che il portapacchi non si danneggi.

4. Dopo aver allentato le viti (H1 + H3), centra la base (H) sul portapacchi.

Quando stringi la base, potrebbe muoversi a destra o a sinistra. Fai attenzioni a posizionarla sempre al centro sul portapacchi. Prima di tutto, tirare le 2 viti (H3), poi le 4 viti (H1) a croce. Tirare le viti abbastanza forte affinché la base non si muova e sia correttamente fissata al portapacchi con una coppia di serraggio di 6 N.m.

5. Fissare quindi il seggiolino alla base. Questa operazione è

estremamente importante per la sicurezza del bambino e del ciclista, quindi è importante assicurarsi di rispettare scrupolosamente le istruzioni qui di seguito. Posizionare il seggiolino come nell’immagine, in modo da poter inserire la piastra metallica di sicurezza (J) del seggiolino. Questa dovrà essere perfettamente inserita nella corrispondente apertura sulla base (H5) contrassegnata da una freccia. Dopo essersi accertati che è stata correttamente incastrata, spingere il seggiolino verso il basso in modo da fissarlo alla base. Il seggiolino si considera correttamente fissato alla base dopo aver sentito un clic su entrambi i lati, nei due agganci (I) contrassegnati da due frecce rosse.

6. Il seggiolino ha un centro di gravità (F), indicato sul seggiolino, che deve

essere posizionato davanti all’asse della ruota posteriore. Se posizionato dietro l’asse, la distanza non deve superare i 10 cm. Se il centro di gravità è superiore a tale distanza dall’asse, regolare il seggiolino nella posizione corretta. Particolare cura deve essere posta nel posizionamento del seggiolino per bambini per assicurare che il ciclista non tocchi il seggiolino con i piedi mentre sta pedalando. Assicurarsi che la base di fissaggio del seggiolino (H) sia saldamente fissata al portapacchi prima di continuare. Questo passo è estremamente importante per la sicurezza del bambino e del ciclista. Nota: in Germania, secondo il codice stradale tedesco StVZO, i seggiolini per bicicletta possono essere fissati solo in modo che 2/3 della profondità del seggiolino o il baricentro del seggiolino stesso si trovi tra l’asse anteriore e quello posteriore della bicicletta.

7. Iniziare ad aprire la fibbia della cintura di sicurezza (C1) e passarla intorno

al telaio della bicicletta. Regolare la cintura tensionando come mostrato nella figura.

8. Assicurarsi che la cintura penzolante non entri in contatto con la ruota,

quindi farla passare attraverso il fermo della cintura di sicurezza (C2). Questa operazione è estremamente importante per la sicurezza del bambino.

9. Assicurarsi di aver osservato e realizzato le istruzioni fornite. In caso

affermativo, il seggiolino è pronto all’uso. È OBBLIGATORIO LEGGERE INTEGRALMENTE il capitolo che segue sulle istruzioni di sicurezza riguardanti l’uso del seggiolino.68

ISTRUZIONI DI MONTAGGIO

1. Aprire la fibbia (C1) e staccare la cintura di sicurezza (C) per rimuovere il seggiolino da bicicletta per bambini.

2. Premere i sistemi di presa a ganascia (I) ed estrarli entrambi. Contemporaneamente tirare il seggiolino per bambini verso l’alto e all’indietro.

ISTRUZIONI DI MONTAGGIO

1. Accedere al coperchio anteriore del seggiolino per bambini (E) e

prendere la chiave (N).

2. Rimuovere il supporto metallico (K) dalla barra di supporto metallica (L).

Per far ciò, premere il pulsante del blocco (K3) e tirare contemporaneamente verso l’alto la barra di supporto metallica (L).

3. Togliere le viti (K1) della barra di supporto metallica (K), con la chiave a

4. È estremamente importante il corretto posizionamento del supporto

metallico (K). Assicurarsi che il supporto metallico (K) sia posizionato nella struttura come mostrato in figura. Mettere il corpo del blocco frontale di montaggio (K2) sulla struttura della bicicletta, dal davanti. Inserire 4 viti (K1) nel blocco per stringere la piastra metallica posteriore di montaggio (K4), in modo che l’altezza possa essere regolata in seguito.

5. Stringer e viti, con la chiave (N), in modo che il supporto metallico

(K) sia assicurato ma non completamente stretto così, se è necessario, si può regolare l’altezza in seguito. Deve comunque essere abbastanza stretto per facilitare il prossimo passaggio. È necessario serrare le 4 viti in diagonale e per gradi. Controllare regolarmente la sicurezza degli elementi di fissaggio.

6. Inserire le estremità della barra metallica di sostegno (L) nei fori del

supporto metallico (K) e spingerle fino a sentire il click di blocco. Il pulsante del blocco (K3) si regola con la scatola.

7. Centra e regola la barra di supporto metallico (K) a un’altezza superiore

alla ruota posteriore, in modo che in seguito, quando aggiungi il peso del bambino, il seggiolino non tocchi la ruota. Fai attenzione che la barra di supporto metallico (K) deve essere posizionata al massimo a 10 cm dalla ruota. Non utilizzare mai la barra di supporto metallica (L) per trasportare carichi diversi da questo seggiolino per bambini, come indicato nel presente manuale.

8. Per installare la barra di supporto metallica (L) del seggiolino per

bambini (A) è necessario per prima cosa bloccare il punto di fissaggio frontale (L1) sul dispositivo Metallico di Sicurezza (J).

9. Quindi, agganciare i punti di bloccaggio laterale della barra di supporto

metallica (L2) sull’apertura e sul sistema di presa (I) del seggiolino per bambini (A). Assicurarsi di sentire un clic dopo l’aggancio, questo è estremamente importante per voi e per la sicurezza del vostro bambino.

10. Il seggiolino possiede un baricentro (F) (impresso sul seggiolino)

che deve essere posizionato davanti all’asse della ruota posteriore. Se posizionato dietro l’asse, la distanza non deve superare i 10 cm. Particolare attenzione deve essere prestata anche al posizionamento del seggiolino per bambini, in modo che il ciclista non tocchi il seggiolino con i piedi quando va in bicicletta. Nota: in Germania, secondo il codice stradale tedesco StVZO, i seggiolini per bicicletta possono essere fissati solo in modo che 2/3 della profondità del seggiolino o il baricentro del seggiolino stesso si trovi tra l’asse anteriore e quello posteriore della bicicletta.

11. Una volta regolate l’altezza e la posizione del seggiolino, dare l’ultima

stretta al supporto metallico (K) per assicurarsi che non si muova. Quest’ultima stretta deve essere manuale ed è estremamente importante per la sicurezza del bambino. È necessario stringere manualmente e a croce le 4 viti, con la stessa forza e in più fasi, con una coppia di serraggio 8 N.m.

12. Iniziare ad aprire la fibbia della cintura di sicurezza (C1) e passarla

intorno al telaio della bicicletta. Regolare la cintura tensionando come mostrato nella figura.

13. Assicurarsi che la cintura penzolante non entri in contatto con la

ruota, quindi farla passare attraverso il fermo della cintura di sicurezza (C2). Questa operazione è estremamente importante per la sicurezza del bambino.

14. Assicurarsi di aver osservato e realizzato le istruzioni fornite. In caso

affermativo, il seggiolino è pronto all’uso. È OBBLIGATORIO LEGGERE INTEGRALMENTE il capitolo che segue sulle istruzioni di sicurezza riguardanti l’uso del seggiolino.

1. Aprire la fibbia (C1) e staccare la cintura di sicurezza (C) per rimuovere il seggiolino da bicicletta per bambini.

2. Se si desidera rimuovere l’intero sistema, premere il pulsante di blocco (K3) della staffa metallica (K) e contemporaneamente tirare la barra di supporto metallica (L) e il sedile verso l’alto e lo schienale come mostrato nell’immagine. 3. Se si desidera mantenere la barra di supporto metallica (L) e rimuovere solo il seggiolino, premere i sistemi di presa a ganascia (I) ed estrarli entrambi. Contemporaneamente tirare il seggiolino per bambini verso l’alto e all’indietro.

ISTRUZIONI DI MONTAGGIO

ISTRUZIONI DI MONTAGGIO

1. Per accomodare il bambino sul seggiolino, allargare completamente

l’Imbracatura del Sistema di Ritenzione (B), facendo scorrere tutti i regolatori della cinghia (B2, B3). Questo rende più facile mettere il bambino sul seggiolino. Per accomodare il bambino sul seggiolino, aprire la fibbia di sicurezza (B1) dell’imbracatura del sistema di ritenzione di sicurezza (B) premendo come indicato il pulsante centrale della Fibbia di Sicurezza (B1). Dopo aver accomodato il bambino, chiudere di nuovo la fibbia di sicurezza (B1) e far scorrere i regolatori centrali della cinghia (B3) in modo che il vostro il vostro bambino sia tenuto in modo sicuro.

2. In base alla crescita, altezza e peso attuali del bambino, è possibile

regolare l’altezza dell’imbracatura del sistema di ritenzione attraverso i regolatori della cinghia superiore (B2), tirando su o giù le cinghie fino a raggiungere l’altezza desiderata.

3. Prima di iniziare il viaggio, verificare sempre che il bambino sia ben saldo

e che la cintura sia ben aderente, ma in modo che non causi fastidio e non faccia male al bambino. Si raccomanda di far indossare il casco al bambino solo al termine della regolazione della cintura. N.B.: Utilizzare sempre il sistema di ritenuta.

4. Regolare l’altezza del poggiapiedi (D) in base all’altezza del bambino.

Tirare il pulsante del poggiapiedi (D2) e posizionalo all’altezza desiderata, rilascia il pulsante e il poggiapiedi sarà fissato nel foro scelto.

5. Una volta regolata la posizione, sistemare anche le cinghie dei

poggiapiedi (D1) per garantire la sicurezza del bambino. Staccare la cinghia (D1) del poggiapiedi premendo sul pulsante a pressione e spingendola verso l’esterno. Adattare la lunghezza della cinghia alla misura del piede del bambino quindi riattaccarla. Assicurarsi di non stringere troppo forte per non ferire il bambino.

ISTRUZIONI DI MONTAGGIO

COME ADATTARE IL SEGGIOLINO AL VOSTRO BAMBINO Spingere la leva (O) sul retro del Tour e sollevarlo all’altezza desiderata in base all’altezza del bambino. Il poggiatesta Tour può essere alzato al massimo 10 cm.

• La persona che guida la bicicletta deve avere almeno 16 anni. Consultare le legislazioni nazionali a riguardo.

• Assicurarsi che il peso e l’altezza del bambino non superino la capacità massima del seggiolino. Controllare a intervalli regolari. Controllare il peso del bambino prima di utilizzare il seggiolino portabimbo. In nessuna circostanza si deve utilizzare il seggiolino per trasportare bambini il cui peso è superiore al limite consentito.

• Non trasportare sul seggiolino bambini di età inferiore ai 9 mesi. Per poter essere trasportato, il bambino deve essere in grado di mantenersi seduto, con la testa eretta, indossando un casco da bicicletta. Per qualsiasi chiarimento sullo stadio di sviluppo del bambino, consultare un medico.

• Assicurarsi che il bambino sia ben saldo al seggiolino, controllando che tutte le cinture di sicurezza e le cinghie siano saldamente allacciate, ma non così strette da causare disagio al bambino. Controllare spesso gli elementi di fissaggio per assicurarsi che siano ben serrati.

• Non utilizzare il seggiolino per bambini senza aver prima regolato la cintura di sicurezza.

• Utilizzare sempre tutti i sistemi di ritenuta di sicurezza e le cinghie per garantire che il bambino sia seduto sul seggiolino in totale sicurezza.

• Evitare che parti del corpo o dell’abbigliamento del bambino, lacci di scarpe, cinture del seggiolino, ecc., vengano a contatto con gli organi in movimento della bicicletta, poiché possono ferire il bambino o causare gravi incidenti.

• Si raccomanda di collocare un copriruota per evitare che il bambino introduca i piedi o le mani nei raggi. È obbligatorio utilizzare una protezione sotto il sellino oppure un sellino dotato di molle interne, e verificare che il bambino non abbia accesso alla zona dei freni, al fine di evitare incidenti. Questi accorgimenti devono essere rivisti man mano che il bambino cresce.

• Vestire il bambino con indumenti adeguati alle condizioni meteorologiche e fargli indossare un casco adatto.

• Il bambino nel seggiolino deve indossare indumenti più pesanti rispetto al guidatore e deve essere protetto dalla pioggia.

• Proteggere eventuali oggetti appuntiti della struttura della bicicletta che possono essere raggiunti dal bambino.

• Il seggiolino e l’imbottitura possono riscaldarsi, se esposti al sole per periodi prolungati. Assicurarsi che non siano troppo caldi prima di accomodarvi il bambino.

• Verificare se nel proprio paese sono in vigore leggi specifiche in materia di trasporto di bambini su seggiolini per biciclette.

• Portare solo bambini in grado di stare seduti senza aiuto per un lungo periodo di tempo, almeno per la durata del giro in bicicletta.

• Quando il seggiolino non viene utilizzato, allacciare la fibbia della cintura di sicurezza, per impedire che le fibbie stesse rimangano penzolanti ed entrino in contatto con le parti in movimento della bicicletta, come ruote, freni, ecc., e causino incidenti. AVVERTENZA: I dispositivi di sicurezza supplementari devono sempre essere fissati. AVVERTENZA: Non applicare nessun tipo di bagaglio supplementare sul seggiolino. Se si trasportano bagagli supplementari, questi non dovranno superare la capacità di carico della bicicletta e dovranno essere trasportati di fronte a chi guida la bicicletta. AVVERTENZA: Togliere il seggiolino quando si trasporta la bicicletta in automobile (all’esterno dell’automobile). Le turbolenze d’aria potrebbero danneggiare il seggiolino o allentare gli elementi di fissaggio alla bicicletta, con il rischio di provocare incidenti.

MANUTENZIONE AVVERTENZA: Non modificare il seggiolino. AVVERTENZA: Quando il bambino si siede sul seggiolino, la bicicletta può comportarsi in modo differente, sia che sia ferma o in movimento, soprattutto per quanto riguarda l’equilibrio, il controllo dello sterzo, la frenata e il salire e scendere dalla bicicletta. AVVERTENZA: Non lasciare mai la bicicletta parcheggiata lasciando il bambino incustodito nel seggiolino. AVVERTENZA: Non usare il seggiolino se presenta componenti rotti o danneggiati. Verificare regolarmente tutti i componenti e sostituire quelli eventualmente necessari. Consultare il capitolo di manutenzione. Per un funzionamento ottimale del seggiolino ed evitare incidenti, vi consigliamo di eseguire le seguenti operazioni:

• Controllare regolarmente il sistema di fissaggio del seggiolino alla bicicletta e assicurarsi che sia in perfette condizioni.

• Controllare che tutti i componenti del seggiolino siano in perfette condizioni. Non usare il seggiolino se uno dei componenti è danneggiato. I componenti danneggiati devono essere sostituiti. Per qualsiasi sostituzione recarsi presso un rivenditore Bobike autorizzato. Qui sarà possibile trovare tutti i pezzi di ricambio da sostituire dove troverete i componenti di ricambio corretti che potrete acquistare anche sul sito internet www.bobike.com

• Se si è avuto un incidente con la bicicletta e anche se il seggiolino non presenta danni visibili, è consigliabile sostituirlo con uno nuovo.

• Lavare il seggiolino con acqua e sapone, (non usare prodotti abrasivi corrosivi o tossici). GARANZIA GARANZIA DI 2 ANNI: Tutti i componenti meccanici solo per difetti di produzione. Registrate il vostro seggiolino sul sito www.bobike.com. GARANZIA ADDIZIONALE DI 1 ANNO: Basterà registrare il seggiolino in www.bobike.com per ricevere un altro anno di garanzia. Importante: è necessario registrarsi entro 2 mesi dalla data di acquisto per ricevere la Garanzia Addizionale di 1 anno di Bobike.

RICHIESTA DI GARANZIA

Per usufruire del nostro servizio di garanzia è necessario conservare la ricevuta di acquisto. Per i prodotti restituiti senza ricevuta di acquisto verrà considerata come data di inizio del periodo di garanzia la data di produzione. La garanzia perde validità se il prodotto dovesse essere danneggiato in seguito ad incidente, uso incorretto, manomissione del prodotto o utilizzo errato. Per garantire di disporre di tutte le informazioni necessarie per attivare la garanzia è necessario conservare le informazioni della vostra Etichetta informativa sulla rintracciabilità (M). È inoltre possibile registrare qui le informazioni. O.F ___________________ Data ___________________ .

• Le specifiche e il design sono soggetti a cambiamenti senza preavviso. Per qualsiasi dubbio o situazione si prega di contattare Bobike.71
