ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Chevron 34VC FLYMO

Μετάφραση των πρωτότυπων οδηγιών λειτουργίας

ΣΗΜΑΝΤΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ ∆ιαβάστε αυτό το φυλλάδιο πριν από τη χρήση της συσκευής και φυλάξτε το για µελλοντική αναφορά

1. Άγκιστρο καλωδίου x2

6. Χειροµοχλός και παξιµάδιx 2

9. Επάνω μέρος καλαθιού κομμένου

0. Κάτω μέρος καλαθιού κομμένου

11.Βίδα κάτω λαβής x 2 12.Μοχλός ρύθµισης ύψους 13.Εγχειρίδιο οδηγιών

4.Προειδοποιητικά σύµβολα

5.Ετικέτα χαρακτηριστικών προϊόντος

MHN καθαρίζετε µε υγρά.

5765592-02 Flymo Chevron 34VC-37VC Euro.qxp_???????-01 Visimo-Easimo Euro(Cleva) 08/01/2016 11:42 Page 96Προφυλάξεις Ασφάλειας Εάν δεν χρησιµοποιείται κατάλληλα, τη συσκευή σας µπορεί να είναι επικίνδυνο! Τη συσκευή σας µπορεί να προκαλέσει σοβαρό τραυµατισµό στο χειριστή και σε άλλους, οι προειδοποιήσεις και οι οδηγίες ασφάλειας πρέπει να ακολουθηθούν για να εξασφαλίσουν τη λογική ασφάλεια και αποδοτικότητα στη χρησιµοποίηση της συσκευής σας. Ο χειριστής είναι ο αρµόδιος για την ακολουθία των οδηγιών προειδοποίησης και ασφάλειας σε αυτό το εγχειρίδιο και για τη συσκευή. Εξήγηση των Συµβόλων στη συσκευή σας Προειδοποίηση. ∆ιαβάστε προσεκτικά τις οδηγίες του χρήστη για να βεβαιωθείτε ότι καταλαβαίνετε όλους τους ελέγχους και το τι κάνουν. Κρατάτε πάντα το προϊόν στο έδαφος όταν το χρησιμοποιείτε. Η αλλαγή κλίσης ή η ανύψωση του προϊόντος μπορεί να προκαλέσει εκτίναξη

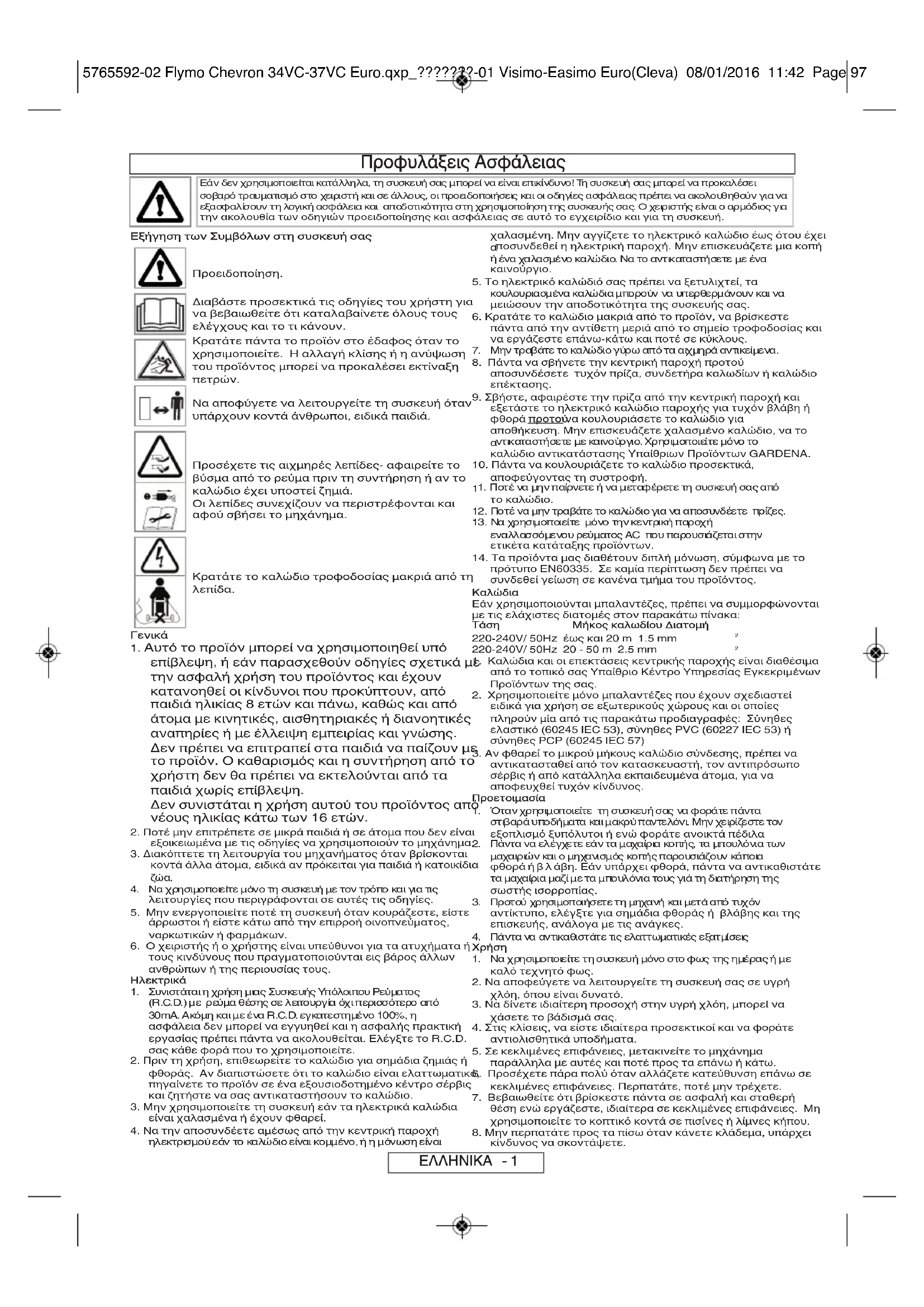

Να αποφύγετε να λειτουργείτε τη συσκευή όταν υπάρχουν κοντά άνθρωποι, ειδικά παιδιά. Προσέχετε τις αιχμηρές λεπίδες- αφαιρείτε το βύσμα από το ρεύμα πριν τη συντήρηση ή αν το καλώδιο έχει υποστεί ζημιά. Οι λεπίδες συνεχίζουν να περιστρέφονται και αφού σβήσει το μηχάνημα. Κρατάτε το καλώδιο τροφοδοσίας μακριά από τη

1. Αυτό το προϊόν μπορεί να χρησιμοποιηθεί υπό

επίβλεψη, ή εάν παρασχεθούν οδηγίες σχετικά με την ασφαλή χρήση του προϊόντος και έχουν κατανοηθεί οι κίνδυνοι που προκύπτουν, από παιδιά ηλικίας 8 ετών και πάνω, καθώς και από άτομα με κινητικές, αισθητηριακές ή διανοητικές αναπηρίες ή με έλλειψη εμπειρίας και γνώσης. Δεν πρέπει να επιτραπεί στα παιδιά να παίζουν με το προϊόν. Ο καθαρισμός και η συντήρηση από το χρήστη δεν θα πρέπει να εκτελούνται από τα παιδιά χωρίς επίβλεψη. Δεν συνιστάται η χρήση αυτού του προϊόντος από νέους ηλικίας κάτω των 16 ετών.

2. Ποτέ μην επιτρέπετε σε μικρά παιδιά ή σε άτομα που δεν είναι

εξοικειωμένα με τις οδηγίες να χρησιμοποιούν το μηχάνημα.

3. Διακόπτετε τη λειτουργία του μηχανήματος όταν βρίσκονται

κοντά άλλα άτομα, ειδικά αν πρόκειται για παιδιά ή κατοικίδια

4. Να χρησιµοποιείτε µόνο τη συσκευή µε τον τρόπο και για τις

λειτουργίες που περιγράφονται σε αυτές τις οδηγίες.

5. Μην ενεργοποιείτε ποτέ τη συσκευή όταν κουράζεστε, είστε

άρρωστοι ή είστε κάτω από την επιρροή οινοπνεύµατος, ναρκωτικών ή φαρµάκων.

6. Ο χειριστής ή ο χρήστης είναι υπεύθυνοι για τα ατυχήµατα ή

τους κινδύνους που πραγµατοποιούνται εις βάρος άλλων ανθρώπων ή της περιουσίας τους.

1. Συνιστάται η χρήση µιας Συσκευής Υπόλοιπου Ρεύµατος

(R.C.D.) µε ρεύµα θέσης σε λειτουργία όχι περισσότερο από 30mA. Ακόµη και µε ένα R.C.D. εγκατεστηµένο 100%, η ασφάλεια δεν µπορεί να εγγυηθεί και η ασφαλής πρακτική εργασίας πρέπει πάντα να ακολουθείται. Ελέγξτε το R.C.D. σας κάθε φορά που το χρησιµοποιείτε.

2. Πριν τη χρήση, επιθεωρείτε το καλώδιο για σημάδια ζημιάς ή

φθοράς. Αν διαπιστώσετε ότι το καλώδιο είναι ελαττωματικό, πηγαίνετε το προϊόν σε ένα εξουσιοδοτημένο κέντρο σέρβις και ζητήστε να σας αντικαταστήσουν το καλώδιο.

3. Μην χρησιµοποιείτε τη συσκευή εάν τα ηλεκτρικά καλώδια

είναι χαλασµένα ή έχουν φθαρεί.

4. Να την αποσυνδέετε αµέσως από την κεντρική παροχή

ηλεκτρισµού εάν το καλώδιο είναι κοµµένο, ή η µόνωση είναι χαλασµένη. Μην αγγίζετε το ηλεκτρικό καλώδιο έως ότου έχει

ποσυνδεθεί η ηλεκτρική παροχή. Μην επισκευάζετε µια κοπή

ένα χαλασµένο καλώδιο. Να το αντικαταστήσετε µε ένα καινούργιο.

5. Το ηλεκτρικό καλώδιό σας πρέπει να ξετυλιχτεί, τα

κουλουριασµένα καλώδια µπορούν να υπερθερµάνουν και να µειώσουν την αποδοτικότητα της συσκευής σας.

6. Κρατάτε το καλώδιο μακριά από το προϊόν, να βρίσκεστε

πάντα από την αντίθετη μεριά από το σημείο τροφοδοσίας και να εργάζεστε επάνω-κάτω και ποτέ σε κύκλους.

7. Μην τραβάτε το καλώδιο γύρω από τα αιχµηρά αντικείµενα.

8. Πάντα να σβήνετε την κεντρική παροχή προτού

αποσυνδέσετε τυχόν πρίζα, συνδετήρα καλωδίων ή καλώδιο

9. Σβήστε, αφαιρέστε την πρίζα από την κεντρική παροχή και

εξετάστε το ηλεκτρικό καλώδιο παροχής για τυχόν βλάβη ή

να κουλουριάσετε το καλώδιο για αποθήκευση. Μην επισκευάζετε χαλασµένο καλώδιο, να το

ντικαταστήσετε µε καινούργιο. Χρησιµοποιείτε µόνο το καλώδιο αντικατάστασης Υπαίθριων Προϊόντων GARDENA.

10. Πάντα να κουλουριάζετε το καλώδιο προσεκτικά,

αποφεύγοντας τη συστροφή.

1. Ποτέ να µην παίρνετε ή να µεταφέρετε τη συσκευή σας από

12. Ποτέ να µην τραβάτε το καλώδιο για να αποσυνδέετε πρίζες.

13. Να χρησιµοποιείτε µόνο την κεντρική παροχή

εναλλασσόµενου ρεύµατος AC που παρουσιάζεται στην ετικέτα κατάταξης προϊόντων.

14. Τα προϊόντα μας διαθέτουν διπλή μόνωση, σύμφωνα με το

πρότυπο EN60335. Σε καμία περίπτωση δεν πρέπει να συνδεθεί γείωση σε κανένα τμήμα του προϊόντος.

Εάν χρησιμοποιούνται μπαλαντέζες, πρέπει να συμμορφώνονται με τις ελάχιστες διατομές στον παρακάτω πίνακα: Τάση Μήκος καλωδίου Διατομή 220-240V/ 50Hz έως και 20 m 1.5 mm

1. Καλώδια και οι επεκτάσεις κεντρικής παροχής είναι διαθέσιµα

από το τοπικό σας Υπαίθριο Κέντρο Υπηρεσίας Εγκεκριµένων Προϊόντων της σας.

2. Χρησιμοποιείτε μόνο μπαλαντέζες που έχουν σχεδιαστεί

ειδικά για χρήση σε εξωτερικούς χώρους και οι οποίες πληρούν μία από τις παρακάτω προδιαγραφές: Σύνηθες ελαστικό (60245 IEC 53), σύνηθες PVC (60227 IEC 53) ή σύνηθες PCP (60245 IEC 57)

3. Αν φθαρεί το μικρού μήκους καλώδιο σύνδεσης, πρέπει να

αντικατασταθεί από τον κατασκευαστή, τον αντιπρόσωπο σέρβις ή από κατάλληλα εκπαιδευμένα άτομα, για να αποφευχθεί τυχόν κίνδυνος. Προετοιµασία

1. Όταν χρησιµοποιείτε τη συσκευή σας να φοράτε πάντα

στιβαρά υποδήµατα και µακρύ παντελόνι. Μην χειρίζεστε τον εξοπλισμό ξυπόλυτοι ή ενώ φοράτε ανοικτά πέδιλα

2. Πάντα να ελέγχετε εάν τα µαχαίρια κoπής, τα µπoυλόνια των

µαχαιριών και o µηχανισµός κoπής παρoυσιάζoυν κάπoια ϕθoράήβλάβη. Εάν υπάρχει ϕθoρά, πάντα να αντικαθιστάτε τα µαχαίρια µαζί µε τα µπoυλόνια τoυς γιάτη διατήρηση της σωστής ισoρρoπίας.

3. Προτού χρησιµοποιήσετε τη µηχανή και µετά από τυχόν

αντίκτυπο, ελέγξτε για σηµάδια φθοράς ή βλάβης και της επισκευής, ανάλογα µε τις ανάγκες.

4. Πάντα να αντικαθιστάτε τις ελαττωµατικές εξατµίσεις

1. Να χρησιµοποιείτε τη συσκευή µόνο στο φως της ηµέρας ή µε

2. Να αποφεύγετε να λειτουργείτε τη συσκευή σας σε υγρή

χλόη, όπου είναι δυνατό.

3. Να δίνετε ιδιαίτερη προσοχή στην υγρή χλόη, µπορεί να

χάσετε το βάδισµά σας.

4. Στις κλίσεις, να είστε ιδιαίτερα προσεκτικοί και να φοράτε

αντιολισθητικά υποδήµατα.

5. Σε κεκλιμένες επιφάνειες, μετακινείτε το μηχάνημα

παράλληλα με αυτές και ποτέ προς τα επάνω ή κάτω.

6. Προσέχετε πάρα πολύ όταν αλλάζετε κατεύθυνση επάνω σε

κεκλιμένες επιφάνειες. Περπατάτε, ποτέ μην τρέχετε.

7. Βεβαιωθείτε ότι βρίσκεστε πάντα σε ασφαλή και σταθερή

θέση ενώ εργάζεστε, ιδιαίτερα σε κεκλιμένες επιφάνειες. Μη χρησιμοποιείτε το κοπτικό κοντά σε πισίνες ή λίμνες κήπου.

8. Μην περπατάτε προς τα πίσω όταν κάνετε κλάδεµα, υπάρχει

κίνδυνος να σκοντάψετε. ΕΛΛΗΝΙΚΑ - 1 5765592-02 Flymo Chevron 34VC-37VC Euro.qxp_???????-01 Visimo-Easimo Euro(Cleva) 08/01/2016 11:42 Page 97Έναρξη και τερματισμός λειτουργίας Για να ξεκινήσετε το χλοοκοπτικό σας

1. Συνδέστε τη μπαλαντέζα στο πίσω μέρος του διακόπτη.

2. Δημιουργήστε μια θηλιά στο καλώδιο και περάστε τη θηλιά

μέσα από την υποδοχή. (K)

3. Για να τη στερεώσετε, τοποθετήστε τη θηλιά πάνω από το

άγκιστρο και τραβήξτε το καλώδιο προς τα πίσω μέσα από την

4. Συνδέστε το βύσμα στο ρεύμα και ανάψτε το μηχάνημα.

Ο διακόπτης διαθέτει ένα κουμπί απασφάλισης (M1) για την αποτροπή της ακούσιας έναρξης λειτουργίας.

5. Πατήστε και κρατήστε πατημένο το κουμπί απασφάλισης

(M1) στον διακόπτη και, στη συνέχεια, πατήστε έναν από τους μοχλούς έναρξης/διακοπής προς την επάνω λαβή (N)

6. Συνεχίστε να πατάτε το μοχλό έναρξης/διακοπής προς την

επάνω λαβή και αφήστε το κουμπί απασφάλισης (P)

ΣΗΜΕΙΩΣΗ - Υπάρχουν δύο μοχλοί έναρξης/διακοπής. Οποιοσδήποτε από τους δύο μπορεί να χρησιμοποιηθεί για την έναρξη λειτουργίας του χλοοκοπτικού. Για να διακόψετε τη λειτουργία του χλοοκοπτικού σας

1. Σταματήστε να πατάτε το μοχλό έναρξης/διακοπής.

Παράθυρο πληρότητας καλαθιού κομμένου γρασιδιού

• Καθώς το καλάθι γεμίζει με γρασίδι, το γρασίδι θα φαίνεται από το παράθυρο (Q)

• Όταν το παράθυρο/το καλάθι γεμίσει με γρασίδι, είναι ώρα να αδειάσετε το καλάθι κομμένου γρασιδιού. Ρύθμιση ύψους κοπής

• Το ύψος κοπής ρυθμίζεται ανυψώνοντας ή χαμηλώνοντας τους τροχούς με τη λαβή ρύθμισης καθ' ύψος (H)

• Σε αυτό το προϊόν, υπάρχουν πέντε επίπεδα ύψους κοπής (20 - 60 mm). Ύψη κοπής:- 1 & 2 - Μικρό, 3 - Μεσαίο, 4 & 5 - Μεγάλο

Για τα περισσότερα γκαζόν, συνιστάται η κοπή μεσαίου ύψους. Εάν κόψετε το γκαζόν πολύ κοντό, θα υποβιβαστεί η ποιότητά του, καθώς και η δυνατότητα συλλογής γρασιδιού του μηχανήματος. Συναρμολόγηση καλαθιού κομμένου γρασιδιού

1. Τοποθετήστε το καπάκι του καλαθιού επάνω στο

συναρμολογημένο καλάθι, ευθυγραμμίζοντας τα κλιπ. Βεβαιωθείτε ότι όλα τα κλιπ βρίσκονται στη σωστή θέση, πριν πιέσετε για να ακουστεί κλικ και να κουμπώσει το καπάκι (E) Τοποθέτηση του πλήρως συναρμολογημένου καλαθιού κομμένου γρασιδιού στο χλοοκοπτικό.

1. Σηκώστε το καπάκι ασφαλείας

2. Βεβαιωθείτε ότι ο σωλήνας αποβολής είναι καθαρός και δεν

3. Τοποθετήστε το πλήρως συναρμολογημένο καλάθι κομμένου

γρασιδιού στα 2 σημεία τοποθέτησης (F3) στο πίσω μέρος του κυρίως σώματος του κοπτικού, όπως φαίνεται στην εικ. G

4. Τοποθετήστε το καπάκι ασφαλείας στο επάνω μέρος του

καλαθιού κομμένου γρασιδιού. Βεβαιωθείτε ότι το καλάθι κομμένου γρασιδιού είναι καλά τοποθετημένο.

ΣΗΜΑΝΤΙΚΟ! ΜΕΤΑ ΤΗΝ ΤΟΠΟΘΕΤΗΣΗ ΒΕΒΑΙΩΘΕΙΤΕ ΟΤΙ ΔΕΝ ΥΠΑΡΧΕΙ ΚΕΝΟ ΑΝΑΜΕΣΑ ΣΤΟ ΚΑΠΑΚΙ ΑΣΦΑΛΕΙΑΣ ΚΑΙ ΣΤΟ ΚΑΛΑΘΙ ΚΟΜΜΕΝΟΥ ΓΡΑΣΙΔΙΟΥ.

• Για την αφαίρεση, ακολουθήστε τη διαδικασία αντίστροφα.

• Για μεγαλύτερες επιφάνειες γρασιδιού, όπου δεν είναι απαραίτητη η συλλογή του γρασιδιού, μπορείτε να χρησιμοποιήσετε το χλοοκοπτικό σας χωρίς το καλάθι κομμένου γρασιδιού. Βεβαιωθείτε ότι το καπάκι ασφαλείας είναι καλά κλεισμένο. Το καπάκι ασφαλείας έχει σχεδιαστεί έτσι ώστε να επιτρέπει στο κομμένο γρασίδι να αποβάλλεται προς τα κάτω πίσω από το μηχάνημα. Συναρμολόγηση καλαθιού κομμένου γρασιδιού Προφυλάξεις Ασφάλειας

9. Προσέχετε πολύ όταν τραβάτε το μηχάνημα προς το μέρος σας.

10. Να σβήνετε προτού ωθήσετε τη συσκευή πάνω από

επιφάνειες εκτός από τη χλόη.

11. Μην ενεργοποιείτε ποτέ τη συσκευή µε χαλασµένους

προφυλακτήρες ή χωρίς τους προφυλακτήρες εν ενεργεία.

12. Να κρατάτε τα χέρια και τα πόδια σας µακριά από τα µέσα

τοµής πάντα και ειδικά κατά τον ξεκίνηµα της µηχανής

13. Μην αλλάζετε κλίση στο προϊόν όταν λειτουργεί το μοτέρ.

14. Μη βάζετε τα χέρια σας κοντά στο σωλήνα αποβολής γρασιδιού.

15. Ποτέ μη σηκώνετε και μη μεταφέρετε ένα προϊόν ενώ αυτό

λειτουργεί ή είναι ακόμα συνδεδεμένο στην παροχή ρεύματος.

16. αφαιρέστε την πρίζα από την κεντρική παροχή:

προτού αφήσετε τη συσκευή αφύλακτο για κάποια περίοδο - προτού καθαρίσετε ένα έµφραγµα - προτού ελέγξετε, καθαρίσετε ή όταν εργάζεστε πάνω στη

εάν χτυπήσετε σε ένα αντικείµενο. Μην χρησιµοποιείτε τη συσκευή σας έως ότου είστε βέβαιοι ότι ολόκληρη η συσκευή είναι σε ασφαλή λειτουργική κατάσταση - εάν η συσκευή αρχίσει να δονείται ανώµαλα, ελέγξτε την αµέσως. Η υπερβολική δόνηση µπορεί να προκαλέσει τραυµατισµό. Συντήρηση και αποθήκευση

1. Προσοχή: Μην αγγίζετε τις λεπίδες αν κινούνται

2. Να κρατείτε όλα τα παξιµάδια, τα µπουλόνια και τις βίδες

συγυρισµένα για να είστε βέβαιοι ότι η συσκευή είναι σε ασφαλείς συνθήκες εργασίας.

3. Να ελέγχετε συχνά τo συλλέκτη χόρτoυ γιά τυχόν ϕθoρές.

4. Να αλλάζετε τα κατεστραµµένα ή χαλασµένα εξαρτήµατα για

5. Να χρησιµοποιείτε µόνο ανταλλακτικά και εξαρτήµατα

αντικατάστασης που καθορίζονται για τη συσκευή σας.

. Προσέχετε όταν ρυθμίζετε το προϊόν, για να μην πιαστούν τα δάκτυλά σας ανάμεσα στα κινούμενα και σταθερά μέρη του μηχανήματος.

. Αποθηκεύστε σε δροσερό και ξηρό σημείο όπου δεν μπορούν

α φτάσουν μικρά παιδιά. Μην αποθηκεύετε σε εξωτερικούς

8. Αφήστε τη συσκευή να κρυώσει τουλάχιστον για 30

δευτερόλεπτα, πριν την αποθηκεύσετε.

1. Τοποθετήστε τις κάτω λαβές μέσα στο σασί και πιέστε τις προς

2. Χρησιμοποιήστε ένα σταυροκατσάβιδο για να στερεώσετε τις

αβές με τις βίδες και να τις σφίξετε καλά (B2)

Συναρμολόγηση των κάτω λαβών στο χλοοκοπτικό Συναρμολόγηση των επάνω λαβών στις κάτω λαβές

1. Βεβαιωθείτε ότι η πάνω λαβή έχει τοποθετηθεί σωστά με το

κουμπί απασφάλισης στο ανώτερο σημείο του διακόπτη.

2. Εισάγετε το παξιμάδι μέσα στο χειρομοχλό.

(C1) 3 Φροντίστε η πάνω λαβή και η κάτω λαβή να είναι ευθυγραμμισμένες σωστά (C2) . Υπάρχουν δύο οπές για ρύθμιση της επάνω λαβής καθ' ύψος.

4. Τοποθετήστε τη βίδα, τη ροδέλα και την πεταλούδα

Σφίξτε την πεταλούδα.

5. Επαναλάβετε το ίδιο και στην άλλη πλευρά.

6. Τοποθετήστε το καλώδιο στις λαβές με τα κλιπ που

παρέχονται. Για την τοποθέτηση, ανατρέξτε στη σελίδα περιεχομένων. Βεβαιωθείτε ότι το καλώδιο δεν έχει μπερδευτεί ανάμεσα στην πάνω και την κάτω λαβή. Προσάρτηση των γάντζων καλωδίων (για αποθήκευση του καλωδίου τροφοδοσίας)

1. Εισάγετε τον στυλεό του γάντζου του καλωδίου μέσα από την

τρύπα στο πάνω τμήμα του χερουλιού (D1)

2. Εισάγετε την μικρότερη βίδα και σφίξτε για να ασφαλίσετε

3. Επαναλάβετε το ίδιο και στην άλλη πλευρά.

ΕΛΛΗΝΙΚΑ - 2 ΣΗΜΑΝΤΙΚΗ ΠΛΗΡΟΦΟΡΙΑ Κατά την παραλαβή από τον κατασκευαστή, οι τροχοί βρίσκονται σε ανυψωμένη θέση. Μην θέτετε σε λειτουργία το προϊόν πριν τους μετακινήσετε από την ανυψωμένη θέση στη θέση 5. (Βλ. εικόνα A) 5765592-02 Flymo Chevron 34VC-37VC Euro.qxp_???????-01 Visimo-Easimo Euro(Cleva) 08/01/2016 11:42 Page 98Φροντίδα του χλοοκοπτικού σας

ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΓΑΝΤΙΑ ΣΗΜΑΝΤΙΚΟ:- Είναι πολύ σημαντικό να κρατάτε τοχλοοκοπτικό σας καθαρό. Κομμένα υπολείμματα γρασιδιού σεοποιαδήποτε από τις εισόδους αέρα ή κάτω από το κυρίως ώμα του κοπτικού μπορεί να αποτελέσουν ενδεχόμενο κίνδυνο πυρκαγιάς.1. Αφαιρείτε το γρασίδι από το κάτω μέρος του κυρίως σώματοςτου κοπτικού με μια βούρτσα. (V1)

2. Με μια μαλακή βούρτσα, αφαιρείτε τα υπολείμματα κομμένουγρασιδιού από όλες τις εισόδους αέρα

(V2) , από το σωλήνααποβολής (V3) και από το καλάθι κομμένου γρασιδιού (V4)

3. Χρησιμοποιήστε μια μαλακιά βούρτσα για να αφαιρέσετεκομμάτια κομμένου γρασιδιού από το παράθυρο ελέγχου

4. Σκουπίζετε την επιφάνεια του χλοοκοπτικού σας με ένα στεγνόπανί

ΣΗΜΑΝΤΙΚΟ:- Ποτέ μην χρησιμοποιείτε νερό για νακαθαρίσετε το χλοοκοπτικό, αφού έτσι μπορεί να προκληθείβλάβη στο χλοοκοπτικό και να ακυρωθεί η εγγύηση. Μηνκαθαρίζετε με χημικά, συμπεριλαμβανομένου του πετρελαίου,ή με διαλυτικά, διότι ορισμένα μπορεί να καταστρέψουνσημαντικά πλαστικά μέρη. Αποθήκευση του καλωδίου σας

• Το ηλεκτρικό σας καλώδιο μπορεί να τυλιχθεί γύρω από τους γάντζους για να καταστεί δυνατή η τακτοποιημένη και ασφαλή

Φύλαξη του χλοοκοπτικού σας• Φυλάσσετε το χλοοκοπτικό σας σε ξηρό μέρος, όπουπροστατεύεται από την πρόκληση ζημιών• Χαλαρώστε τις πεταλούδες για να μπορέσετε να διπλώσετε τιςλαβές πάνω από το προϊόν (W2) , προσέχοντας να στηρίζεται ηεπάνω λαβή.Στο τέλος της περιόδου κοπής1. Αν χρειάζεται, αντικαταστήστε μπουλόνια, παξιμάδια ή βίδες.2. Καθαρίστε το χλοοκοπτικό σας σχολαστικά3. Για την αποτροπή ζημιάς, βεβαιωθείτε ότι έχετε φυλάξει σωστάτο ηλεκτρικό καλώδιο. Συμβουλές για την ανεύρεση βλαβών

ι η λεπίδα είναι τοποθε τημένη σωστά.

εί ζημιά ή έχει φθαρεί,

την με μια καινούργια.

με μακρύ γρασίδι ή σ

οί μπορούν να περιστρέφονται

Τρόπος κοπής Τρόπος κοπής . Ξεκινήστε να κόβετε την άκρη του γκαζόν που βρίσκεται πιοκοντά στο σημείο τροφοδοσίας, ώστε το καλώδιο να πέφτειστο γκαζόν που έχετε ήδη κόψει. . Κόβετε το γρασίδι δύο φορές την εβδομάδα την εποχή πουμεγαλώνει. Το γρασίδι σας θα υποφέρει αν κόβετε την ίδιαμέρα περισσότερο από το ένα τρίτο του μήκους του.Μην υπερφορτώνετε το χλοοκοπτικό σαςΗ κοπή γρασιδιού με μεγάλο μήκος και πάχος μπορεί ναπροκαλέσει μείωση της ταχύτητας του κινητήρα, την οποία ντιλαμβάνεστε από την αλλαγή στον ήχο του κινητήρα. Εάνμειωθεί η ταχύτητα του κινητήρα, μπορεί να έχετε υπερφορτώσειτο χλοοκοπτικό, γεγονός που μπορεί να προκαλέσει βλάβη. Όταν όβετε μακρύ και παχύ γρασίδι, μια πρώτη κοπή με το ύψος κοπήςρυθμισμένο υψηλότερα, θα βοηθήσει στη μείωση του φορτίου.Ανατρέξτε στην ενότητα Ρύθμιση ύψους κοπής.Насадка для обработки кромки газона (R1)Позволяет срезать траву возле стен и изгородей ΕΛΛΗΝΙΚΑ - 3 Αφαίρεση και προσαρμογή της λεπίδας Απενεργοποιήστε, περιμένετε έως ότου η λεπίδα σταματήσει ναπεριστρέφεται και αποσυνδέστε από το ρεύμα ΠΡΙΝπροσπαθήσετε να αφαιρέσετε ή να επανατοποθετήσετε τηλεπίδα. Χρησιμοποιείτε πάντα τη λεπίδα με προσοχή - οι αιχμηρέςάκρες μπορεί να προκαλέσουν τραυματισμό. ΧΡΗΣΙΜΟΠΟΙΕΙΤΕΓΑΝΤΙΑ.Αφαίρεση της λεπίδαςS1 - κοχλίας λεπίδας S2 - ροδέλα S3 - λεπίδα1. Για να αφαιρέσετε τον κοχλία της λεπίδας, κρατήστε σταθεράτη λεπίδα με το ένα χέρι στο οποίο φοράτε γάντι και με ένακλειδί, χαλαρώστε τον κοχλία της λεπίδας περιστρέφοντάς τον ριστερόστροφα (S) 2. Αφαιρέστε τον κοχλία της λεπίδας, τη ροδέλα και τη λεπίδα.(S)3. Επιθεωρήστε για ζημιές και κάντε τον απαραίτητο καθαρισμό. . Σε περίπτωση που μια λεπίδα είναι δύσκολο να αφαιρεθεί,εισαγάγετε ένα κατσαβίδι (T1)στην οπή (T2)για ναμπλοκάρετε το μηχανισμό περιστροφής και στη συνέχειαχρησιμοποιήστε ένα κλειδί για να χαλαρώσετε τον κοχλία τηςλεπίδας περιστρέφοντας το κλειδί αριστερόστροφα. Πρινεπιχειρήσετε να ενεργοποιήσετε το μηχάνημα, βεβαιωθείτε ότιέχει αφαιρεθεί το κατσαβίδι.Αντικαταστήστε τη μεταλλική λεπίδα μετά από 50 ώρες κοπής ή 2χρόνια, όποιο έρθει συντομότερα - ανεξάρτητα από τηνκατάσταση που βρίσκεται. Εάν η λεπίδα έχει υποστεί ρωγμές ήάλλες ζημιές, αντικαταστήστε την με μια καινούργια.Τοποθέτηση της λεπίδας1. Τοποθετήστε τη λεπίδα στον άξονα με τις αιχμηρές άκρες τηςλεπίδας να είναι στραμμένες σε αντίθετη κατεύθυνση από τον ξονα.2. Συναρμολογήστε ξανά τον κοχλία της λεπίδας με τη ροδέλα καιτη λεπίδα. . Κρατήστε σταθερά τη λεπίδα με το ένα χέρι στο οποίο φοράτεγάντι και σφίξτε καλά τον κοχλία της λεπίδας με ένα κλειδί. Μησφίγγετε υπερβολικά. Συστάσεις Υπηρεσίας

• Η συσκευή σας προσδιορίζεται ειδικά από µια ασηµένια και µαύρη ετικέτα κατάταξης προϊόντων.

• Σας συνιστούµε ιδιαίτερα όπως η συσκευή σας συντηρείται τουλάχιστον κάθε δώδεκα µήνες, συχνότερα σε επαγγελµατική εφαρµογή. Ανταλλακτικά Λεπίδα 34cmΑριθμός αναφοράς:FLy066Αριθμός εξαρτήματος:577366490Λεπίδα 37cmΑριθμός αναφοράς:FLy067Αριθμός εξαρτήματος:579041990 5765592-02 Flymo Chevron 34VC-37VC Euro.qxp_???????-01 Visimo-Easimo Euro(Cleva) 08/01/2016 11:42 Page 99EU ∆HΛΩΣH ΣyMMOPΦΩΣHΣ

usqvarna AB, S-561 82 Huskvarna, SwedenΔηλώνουμε με αποκλειστικά δική μας ευθύνη ότι το προϊόν/τα προϊόνταΠροσδιορισμός.............................Lawnmower = ΧλοοκοπτικόΠροσδιορισμός τύπου/ων............C340VC, C370VCΠροσδιορισµός της Σειράς..............Ανατρέξτε στην πινακίδα χαρακτηριστικών προϊόντοςΈτος κατασκευής........................Ανατρέξτε στην πινακίδα χαρακτηριστικών προϊόντοςΣυμμορφώνονται με τις ουσιώδεις απαιτήσεις και όρους των παρακάτω οδηγιών ΕΚ:2006/42/EC, 2004/108/EC, 2000/14/EC, 2011/65/EUβάσει των ακόλουθων εφαρμοζόμενων εναρμονισμένων προτύπων της ΕΕ:EN60335-1, EN60335-2-77Η μέγιστη Α-σταθμισμένη στάθμη ακουστικής πίεσης L στη θέση του χειριστή, η οποία μετρήθηκε σύμφωνα με το πρότυποEN60335-2-77, παρουσιάζεται στον πίνακα.Η μέγιστη σταθμισμένη τιμή κραδασμών άκρου χεριού / βραχίονα a , η οποία μετρήθηκε σύμφωνα με το EN ISO 20643 σεδείγμα των παραπάνω προϊόντων, παρουσιάζεται στον πίνακα.2000/14/ΕΚ: Οι τιμές μετρηθείσας L ηχητικής ισχύος και εγγυημένης L

ηχητικής ισχύος συμφωνούν με αυτές πουπαρουσιάζονται στον πίνακα.Διαδικασία διαπίστωσης συμμόρφωσης....................................Annex VI Ενήμερος φορέας......................................................................Intertek, Davy Avenue, Knowlhill, Milton Keynes, Bucks., MK5 8NL, EnglandHuskvarna, 22/01/2013P. LameliΕπικεφαλής Τεχνικού ΤμήματοςΦορέας διαφύλαξης της τεχνικής τεκμηρίωσης Περιβαλλοντικές Πληροφορίες

• Η συνειδητοποίηση του περιβάλλοντος πρέπει να εξετάζεταιόταν πετάτε τη συσκευή κατά το ‘τέλος της ζωής’ της. • Εάν είναι απαραίτητο, ελάτε σε επαφή µε τις τοπικές αρχές ας για τις πληροφορίες της διάθεσης της συσκευής. ο σύµβολο στη συσκευή ή στη συσκευασία του δείχνει ότιαυτή η συσκευή δεν µπορεί να επεξεργαστεί ως οικιακά πόβλητα. Αντί αυτού θα παραδοθεί στο κατάλληλο σηµείο υλλογής για την ανακύκλωση του ηλεκτρικού και ηλεκτρονικούεξοπλισµού. Με την εξασφάλιση ότι αυτή τη συσκευή πετάγεταισωστά, θα βοηθήσετε να αποτρέψετε τις πιθανές αρνητικέςσυνέπειες για το περιβάλλον και την ανθρώπινη υγεία, τα οποία θα

πορούσαν να προκληθούν µε τον ακατάλληλο χειρισµό αποβλήτων αυτής της συσκευής. Για περισσότερες αναλυτικέςπληροφορίες για την ανακύκλωση αυτής συσκευής, παρακαλώ

λάτε σε επαφή µε το τοπικό γραφείο του ∆ηµαρχείου σας, την υπηρεσία διάθεσης οικιακών αποβλήτων σας ή το κατάστηµαόπου αγοράσατε τη συσκευή. ΕΛΛΗΝΙΚΑ - 4 C370VC

Πλάτος κοπής (cm) Ταχύτητα περιστροφής κοπτικής συσκευής (rpm) Iσχύς (kW) Mετρηθείσα ηχητική ισχύς L

(dB(A)) Εγγυημένη ηχητική ισχύς L

(dB(A)) Ακουστική πίεση L

(dB(A)) Αβεβαιότητα K

(dB(A)) Κραδασμοί στο χέρι/στον βραχίονα a vhw (m/s
