BRUKSANVISNING Chevron 34VC FLYMO

Översättning av original- bruksanvisningen

VIKTIG INFORMATION Läs anvisningarna före användningen och spara dem för framtida behov

6. Knopp och mutter x 2

9. Gräslådans överdel

10.Gräslådans underdel 11.Lägre handtagsskruv x 2 12.Höjdjusteringsspak 13.Bruksanvisning 14.Varningssymboler 15.Produktmärkningsetikett

För ytterligare rådgivning eller reparationer, kontakta din lokala återförsäljare.

10. Slå alltid av gressklipperen før du skyver klipperen

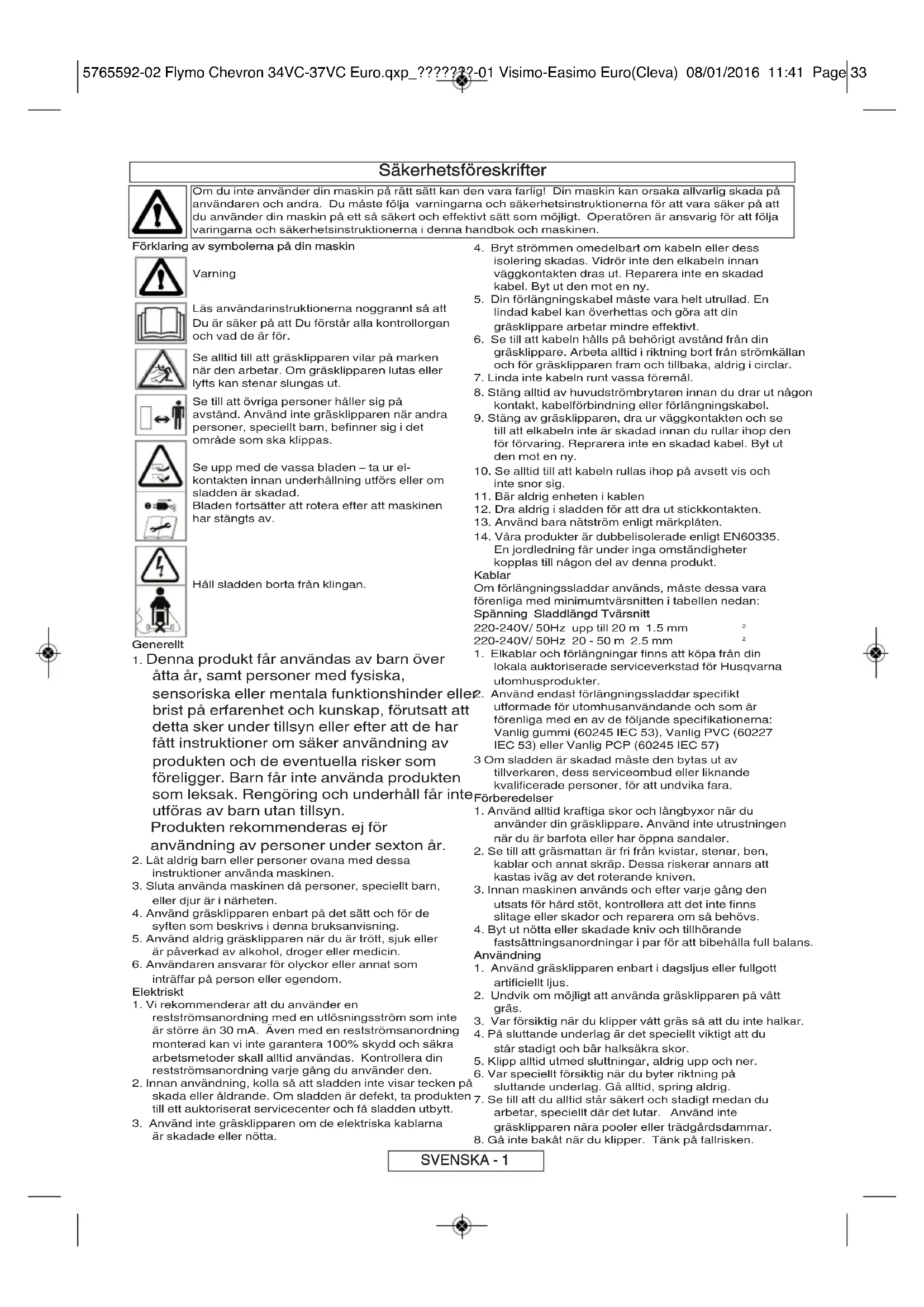

5765592-02 Flymo Chevron 34VC-37VC Euro.qxp_???????-01 Visimo-Easimo Euro(Cleva) 08/01/2016 11:41 Page 32Säkerhetsföreskrifter Om du inte använder din maskin på rätt sätt kan den vara farlig! Din maskin kan orsaka allvarlig skada på användaren och andra. Du måste följa varningarna och säkerhetsinstruktionerna för att vara säker på att du använder din maskin på ett så säkert och effektivt sätt som möjligt. Operatören är ansvarig för att följa varingarna och säkerhetsinstruktionerna i denna handbok och maskinen. Förklaring av symbolerna på din maskin Varning Läs användarinstruktionerna noggrannt så att Du är säker på att Du förstår alla kontrollorgan och vad de är för. Se alltid till att gräsklipparen vilar på marken när den arbetar. Om gräsklipparen lutas eller lyfts kan stenar slungas ut. Se till att övriga personer håller sig på avstånd. Använd inte gräsklipparen när andra personer, speciellt barn, befinner sig i det område som ska klippas. Se upp med de vassa bladen – ta ur el- kontakten innan underhållning utförs eller om sladden är skadad. Bladen fortsätter att rotera efter att maskinen har stängts av. Håll sladden borta från klingan. Generellt

1. Denna produkt får användas av barn över

åtta år, samt personer med fysiska, sensoriska eller mentala funktionshinder eller brist på erfarenhet och kunskap, förutsatt att detta sker under tillsyn eller efter att de har fått instruktioner om säker användning av produkten och de eventuella risker som föreligger. Barn får inte använda produkten som leksak. Rengöring och underhåll får inte utföras av barn utan tillsyn. Produkten rekommenderas ej för användning av personer under sexton år.

2. Låt aldrig barn eller personer ovana med dessa

instruktioner använda maskinen.

3. Sluta använda maskinen då personer, speciellt barn,

eller djur är i närheten.

4. Använd gräsklipparen enbart på det sätt och för de

syften som beskrivs i denna bruksanvisning.

5. Använd aldrig gräsklipparen när du är trött, sjuk eller

är påverkad av alkohol, droger eller medicin.

6. Användaren ansvarar för olyckor eller annat som

inträffar på person eller egendom. Elektriskt

1. Vi rekommenderar att du använder en

restströmsanordning med en utlösningsström som inte är större än 30 mA. Även med en restströmsanordning monterad kan vi inte garantera 100% skydd och säkra arbetsmetoder skall alltid användas. Kontrollera din restströmsanordning varje gång du använder den.

2. Innan användning, kolla så att sladden inte visar tecken på

skada eller åldrande. Om sladden är defekt, ta produkten till ett auktoriserat servicecenter och få sladden utbytt.

3. Använd inte gräsklipparen om de elektriska kablarna

är skadade eller nötta.

4. Bryt strömmen omedelbart om kabeln eller dess

isolering skadas. Vidrör inte den elkabeln innan väggkontakten dras ut. Reparera inte en skadad kabel. Byt ut den mot en ny.

5. Din förlängningskabel måste vara helt utrullad. En

lindad kabel kan överhettas och göra att din gräsklippare arbetar mindre effektivt.

6. Se till att kabeln hålls på behörigt avstånd från din

gräsklippare. Arbeta alltid i riktning bort från strömkällan och för gräsklipparen fram och tillbaka, aldrig i circlar.

7. Linda inte kabeln runt vassa föremål.

8. Stäng alltid av huvudströmbrytaren innan du drar ut någon

kontakt, kabelförbindning eller förlängningskabel.

9. Stäng av gräsklipparen, dra ur väggkontakten och se

till att elkabeln inte är skadad innan du rullar ihop den för förvaring. Reprarera inte en skadad kabel. Byt ut den mot en ny.

10. Se alltid till att kabeln rullas ihop på avsett vis och

12. Dra aldrig i sladden för att dra ut stickkontakten.

13. Använd bara nätström enligt märkplåten.

14. Våra produkter är dubbelisolerade enligt EN60335.

En jordledning får under inga omständigheter kopplas till någon del av denna produkt. Kablar Om förlängningssladdar används, måste dessa vara förenliga med minimumtvärsnitten i tabellen nedan: Spänning Sladdlängd Tvärsnitt 220-240V/ 50Hz upp till 20 m 1.5 mm

1. Elkablar och förlängningar finns att köpa från din

lokala auktoriserade serviceverkstad för Husqvarna utomhusprodukter.

2. Använd endast förlängningssladdar specifikt

utformade för utomhusanvändande och som är förenliga med en av de följande specifikationerna: Vanlig gummi (60245 IEC 53), Vanlig PVC (60227 IEC 53) eller Vanlig PCP (60245 IEC 57) 3 Om sladden är skadad måste den bytas ut av tillverkaren, dess serviceombud eller liknande kvalificerade personer, för att undvika fara. Förberedelser

1. Använd alltid kraftiga skor och långbyxor när du

använder din gräsklippare. Använd inte utrustningen när du är barfota eller har öppna sandaler.

2. Se till att gräsmattan är fri från kvistar, stenar, ben,

kablar och annat skräp. Dessa riskerar annars att kastas iväg av det roterande kniven.

3. Innan maskinen används och efter varje gång den

utsats för hård stöt, kontrollera att det inte finns slitage eller skador och reparera om så behövs.

4. Byt ut nötta eller skadade kniv och tillhörande

fastsättningsanordningar i par för att bibehålla full balans. Användning

1. Använd gräsklipparen enbart i dagsljus eller fullgott

2. Undvik om möjligt att använda gräsklipparen på vått

3. Var försiktig när du klipper vått gräs så att du inte halkar.

4. På sluttande underlag är det speciellt viktigt att du

står stadigt och bär halksäkra skor.

5. Klipp alltid utmed sluttningar, aldrig upp och ner.

6. Var speciellt försiktig när du byter riktning på

sluttande underlag. Gå alltid, spring aldrig.

7. Se till att du alltid står säkert och stadigt medan du

arbetar, speciellt där det lutar. Använd inte gräsklipparen nära pooler eller trädgårdsdammar.

8. Gå inte bakåt när du klipper. Tänk på fallrisken.

SVENSKA - 1 5765592-02 Flymo Chevron 34VC-37VC Euro.qxp_???????-01 Visimo-Easimo Euro(Cleva) 08/01/2016 11:41 Page 33Starta och stanna Att starta din gräsklippare1. Fäst förlängningssladden på baksidan avkopplingsdosan. (J)

2. Forma en ögla i sladden och för den genomöppningen.

3. För att säkerställa, placera öglan över kroken och drasladden tillbaka genom öppningen

4. Anslut kontakten till eluttaget och sätt på.Kopplingsdosan har en lås-av-knapp (M1) för attförhindra oavsiktlig start.5. Tryck in och håll lås-av-knappen (M1) intryckt påkopplingsdosan, krama sedan start/stopp-spakarnamot det övre handtaget (N)

6. Fortsätt att krama start/stopp-spaken mot det övrehandtaget och släpp lås-av-knappen

• OBS! Det finns två start/stopp-spakar. Vilken som kananvändas för att starta gräsklipparen.1. Släpp trycket på start/stopp spaken. Säkerhetsföreskrifter

9. Klipp aldrig gräset genom att dra gräsklipparen mot dig.

10. Stäng av gräsklipparen innan du drar den över andra

11. Använd aldrig gräsklipparen om skydden är skadade

eller borttagna. 12.Håll alltid händer och fötter borta från skärande delar och speciellt när motorn startas.

13. Luta inte gräsklipparen när motorn är igång.

14. Placera inte händerna nära gräsutskastet.

15. Plocka aldrig upp eller bär en gräsklippare när den

arbetar eller fortfarande är kopplad till ett vägguttag.

- innan du lämnar gräsklipparen utan tillsyn under en längre tid, - innan du rensar bort en tilltäppning, - innan du undersöker, rengör eller utför underhållsarbeten på gräsklipparen, - om du stöter mot ett objekt. Använd inte din gräsklippare tills du är säker på att gräsklipparen är säker att använda, - om gräsklipparen vibrerar på ett onormalt sätt. Undersök omedelbart. Stora vibrationer kan förorsaka skador. Underhåll och förvaring

1. Fara! Vidrör inte roterande klinga(klingor)

2. Håll gräsklipparen i ett arbetssäkert skick genom att

kontrollera att samtliga muttrar, bultar och skruvar är åtdragna.

3. Kontrollera regelbundet gräsuppsamlaren för slitage

5. Använd enbart de reservdelar, knivbult,

distansbrickor och fläkt som är avsedda för denna produkt.

6. Var försiktig vid justering av gräsklipparen så att du

inte fastnar med fingrarna mellan de rörliga kniven och maskinens fasta delar.

7. Förvara på en sval och torr plats utom räckhåll för

barn. Förvara inte utomhus.

8. Låt produkten svalna minst 30 minuter innan förvaring.

• Klipphöjden justeras genom att lyfta eller sänka hjulenmed hjälp av höjdjusteringsspaken (H)
• Det finns fem klipphöjder på denna produkt (20 - 60 mm).Klipphöjd:-1 & 2 - Låg, 3 - medium, 4 & 5 - Hög

OBS! En medium klipphöjd rekommenderas för de flestagräsmattor. Kvalitén på din gräsmatta kommer att lidaoch uppsamlingen blir sämre om du klipper för lågt.Montering av gräslådan1. Placera gräslådelocket på gräslådemonteringengenom att rikta in clipsen. Se till att clipsen sitter somde ska innan de klickar på plats (E) Passa in fullt monterad gräslåda på gräsklipparen.1. Lyft säkerhetsflappen (F1)

2. Se till att utloppsrännan är ren och fri från material

3. Placera den fullt monterade gräslådan på de 2placeringspunkterna

(F3) längst bak på däcketsåsom illustrerat i bilden. G4. Placera säkerhetsflappen ovanpå gräslådan. Se tillatt gräslådan sitter fast ordentligt. VIKTIGT! EFTER PLACERING, SE TILL ATT INGAGLIPOR KVARSTÅR MELLANSÄKERHETSFLAPPEN OCH GRÄSLÅDAN.• Avlägsnande är den motsatta proceduren.• För större gräsområden där gräsuppsamling intekrävs kan du använda din gräsklippare utangräslådan. Se till att säkerhetsflappen är fullständigtstängd. Designen av säkerhetsflappen låter klipptgräs släppas ut nedåt bakom maskinen.1. För in de nedre handtagen i maskinkroppen ochtryck ned (B1)

2. Använd en pozidrive-skruvmejsel för att föra inskruvarna i maskinkroppen och dra åt ordentligt

Montering av gräslådan Montering av lägre handtagen på gräsklipparen Montering av övre handtagen på lägre handtagen 34E 1. Se till att det övre handtaget är korrekt placerat medlåsknappen och kopplingsdosan längst upp.2. Sätt i muttern i knoppen. (C1)

3. Se till att det övre handtaget och det lägre handtagetär korrekt inriktade

(C2) . Det finns två hål för justeringav det övre handtaget.4. Passa in skruven, brickan och vingmuttern (C2)

Skruva till vingmuttern.5. Upprepa på andra sidan.6. Passa in sladden handtagen med de medföljandeclipsen. Se innehållssidan för position.Se till att sladden inte fastnar mellan de övre och deundre handtagen. Montering av kabelhållare (för förvaring av strömkabel)

1. Sätt i pinnen på kabelhållaren i hålet i det övre

2. Sätt i den mindre skruven och dra åt den ordentligt

3. Upprepa på andra sidan.

VIKTIG INFORMATION När den kommer från tillverkaren befinner sig hjulen i rest position. Sätt inte igång produkten innan den resta positionen har ändrats till position 5. (Se fig A) SVENSKA - 2 5765592-02 Flymo Chevron 34VC-37VC Euro.qxp_???????-01 Visimo-Easimo Euro(Cleva) 08/01/2016 11:41 Page 34Gräslåda full-fönstret

• Allteftersom gräslådan fylls, kommer gräset att synasgenom fönstret (Q)

• När fönstret/gräslådan är full är det dags att tömmagräslådan. Hur man klipper Hur man klipper1. Börja klippa längs med kanten av gräsmattan närmast luttaget så att kabeln ligger på gräsmatten som duredan har klippt.2. Klipp gräset två gånger i veckan under den period dågräset växer. Gräsmattan tar skada om mer än entredjedel av längden klipps med en gång.Överbelasta inte gräsklipparen tt klippa högt tjockt gräs kan få motorhastigheten att gåner, och du kommer att höra en ändring i motorljudet.Om motorhastigheten går ner kan du överbelasta din räsklippare, vilket kan orsaka skada. Vid klippning ihögt tjockt gräs kommer en första klippning medklipphöjden satt högre att hjälpa till att reducerabelastningen. Se klipphöjdsjustering.Kantkam (R1)Gör det möjligt att klippa nära väggar och staket Avlägsnande och inpassande av kniven Stäng av, vänta tills kniven har slutat rotera och drag urelsladden INNAN du försöker avlägsna eller ändra kniven.Hantera alltid kniven varsamt – vassa kanter kan orsakaskada.ANVÄND HANDSKAR.Avlägsnande av knivenS1 - knivbult S2 - bricka S3 - kniv1. För att avlägsna knivbulten, håll kniven stadigt meden behandskad hand och med en skiftnyckel, lösgörknivbulten genom att vrida moturs (S)

2. Avlägsna knivbulten, brickan och kniven.

3. Kolla efter skada och rengör vid behov.4. I fall kniven har fastnat, för in en skruvmejsel (T1)

hålet (T2) för att hålla fast drevet, använd sedanskiftnyckeln för att lösgöra knivbulten genom att vridaskiftnyckeln moturs. Se till att avlägsna skruvmejselninnan maskinen sätts på igen.Byt ut metallkniven efter 50 timmars klippning eller 2 årvilkendera som kommer först –oavsett skick. Om knivenär spräckt eller skadad, byt ut med en ny.Inpassande av kniven1. Passa in kniven på skaftet med knivens vassa kanterpekandes ut från skaftet.2. Sätt ihop knivbulten genom brickan och kniven igen.3. Håll kniven stadigt med en behandskad hand och vrid fastkniven ordentligt med en skiftnyckel. Vrid inte till för hårt. Underhåll av din gräsklippare Rengöring• ANVÄND HANDSKAR• VIKTIGT!Det är mycket viktigt att hålla dingräsklippare ren. Gräsklipp som lämnas kvar i någotav luftintagen eller under däcket skulle kunna bli enpotentiell brandfara.1. Avlägsna gräs från däckets undersida med en borste. (V1)

2. Med hjälp av en mjuk borste – Avlägsna gräsklipp frånalla luftintag

(V2) , utloppsrännan (V3) och gräslådan (V4)

3. Med hjälp av en mjuk borste, avlägsna gräsklipp frånfönstret

4. Torka din gräsklippares yta med en torr trasa

VIKTIGT! Använd aldrig vatten för rengöring av dingräsklippare, eftersom det kan skada gräsklipparenoch ogiltiggöra garantin. Rengör inte med kemikalier,inkluderat bensin, eller lösningsmedel – vissa kanförstöra kritiska plastdelar.Förvaring av kabel • Din elkabel kan viras runt dessa hållare för en ren ochsäker förvaring (W1)

Förvaring av din gräsklippare:• Förvara på en torr plats där gräsklipparen är skyddadfrån skad• Lösgör vingmuttrarna för att kunna vika handtagenöver produkten (W2) och se till att stödja det övrehandtaget.Vid gräsklippningssäsongens slut1. Byt ut bultar, muttrar och skruvar vid behov.2. Rengör din gräsklippare noga.3. Se till att elsladden förvaras korrekt för att förhindraskada. Felsökningstips Fungerar inte1. Har den korrekta startprocessen följts? Se ‘Att startadin gräsklippare’2. Är elen på?3. Kolla kontaktens säkring, om trasig, byt ut.4. Forstätter säkringen att gå?Koppla omedelbart bort gräsklipparen från elnätet ochvänd dig till ditt Husqvarna Service Centre.Dålig gräsuppsamling1. Koppla ur från elnätet.2. Rengör utsidan på luftintagen, utloppsrännan ochundersidan av däcket.3. Höj till en högre klipphöjd. Se klipphöjdsjustering.4. Om dålig uppsamling kvarstår:Koppla omedelbart bort gräsklipparen från elnätet ochvänd dig till ditt Husqvarna Service Centre.Överdriven vibration1. Koppla ur från elnätet.2. Kolla om kniven sitter som den ska?3. Om kniven är skadad eller sliten, byt ut med en ny.4. Om vibration kvarstår:Koppla omedelbart bort gräsklipparen från elnätet ochvänd dig till ditt Husqvarna Service Centre.Gräsklipparen blir tung att skjuta1. Koppla ur från elnätet.2. I högt gräs eller på ojämn mark, bör klipphöjden höjastill en högre position. Se klipphöjdsjustering.3. Kontrollera att hjulen kan rotera fritt.4. Om problem kvarstår:Koppla omedelbart bort gräsklipparen från elnätet ochvänd dig till ditt Husqvarna Service Centre. Serviceinformation

• Din produkt kan identifieras genom produktetiketten i silver och svart.• Vi rekommenderar på det allvarligaste att Du lämnar in Din maskin för service minst en gång per år, oftare om denanvändes professionellt. Reservdelar Klinga 34cmReferensnummer.:FLY066Reservdelsnummer:577366490Klinga 37cmReferensnummer.:FLY067Reservdelsnummer:579041990 SVENSKA - 3 5765592-02 Flymo Chevron 34VC-37VC Euro.qxp_???????-01 Visimo-Easimo Euro(Cleva) 08/01/2016 11:41 Page 35EU FÖRSÄKRAN OM ÖVERENSSTÄMMELSE Husqvarna AB, S-561 82 Huskvarna, Sweden Deklarerar under vårt eget ansvar att produkten: Beteckning ............................... Lawnmower = Gräsklippare Beteckning av typ(er)................ C340VC, C370VC Identifiering av serie.................. Se Produktidentifieringsetikett Tillverkningsår........................... Se Produktidentifieringsetikett Överrensstämmer med nödvändiga krav & villkor i de följande EG-direktiv: 2006/42/EC, 2004/108/EC, 2000/14/EC, 2011/65/EU baserat på följande EU-samordningsstandard: EN60335-1, EN60335-2-77 Maximal A-vägd ljudtrycksnivå L

vid operatörens position, uppmätt i enlighet med EN60335-2-77 anges i tabellen. Det maximala hand-/armvibrationsvägda värdet a

uppmätt i enlighet med EN ISO 20643 vid ett prov av ovan nämnda produkt anges i tabellen. 2000/14/EC: Den uppmätta ljudkraft L

värdena är i enlighet med de tabulerade siffrorna. Konformitetsvärderingsprocedur.................... Annex VI Underättat organ............................................ Intertek, Davy Avenue, Knowlhill, Milton Keynes, Bucks., MK5 8NL, England Huskvarna, 22/01/2013 P. Lameli Teknisk direktör Hållare för tekniska dokument. Miljöinformation

Man måste ta hänsyn till miljön när man gör sig av med en produkt som ej längre är användbar.

Om är nödvändigt, kontakta Din lokala myndighet för information om hur Du skall göra dig av med produkten.

ymbolen på produkten eller dess förpackning indikerar att denna produkt ej kan hantera som hushållsavfall. Den skall i stället överlämnas till

assande återvinningsstation för återvinning av elektrisk och elektronisk utrustning. Genom att se till att denna

rodukt omhändertas ordentligt kan du hjälpa till att motverka potentiella negativa konsekvenser på miljö och människor, vilka annars kan orsakas genom oriktig

vfallshantering av denna produkt. För mer detaljerad

nformation om återvinning av denna produkt, kontakta din kommun, din hushållsavfallsservice eller affären där du köpte produkten. SVENSKA - 4 Typ Klippbredd (cm) Varvtal på klippanordning (rpm) Effekt (kW) Uppmätt ljudeffekt L

Garanti och policy Om någon del befinns vara defekt på grund av fabrikationsfel under garantitiden kommer Husqvarna division för utomhusprodukter genom en auktoriserad verkstad att reparera eller byta ut delen utan kostnad för kunden under förutsättning att: a) Felet rapporteras direkt till den auktoriserade reparatören. b) Inköpsbevis medföljer. c) Felet inte har orsakats av missbruk, vanskötsel eller felaktigt bruk. d) Felet inte beror på normal förslitning. e) Maskinen inte har reparerats, plockats isär eller behandlats av en icke-auktoriserad reparatör. f) Maskinen inte har hyrts ut. g) Maskinens ägs av den ursprunglige kunden. h) Maskinen inte har brukats kommersiellt.

• Denna garanti utgör ett komplement till kundens lagliga rättigheter och begränsar inte på något sätt dessa. Fel som uppstår p.g. a underlånde att göra följande täcks inte av garantin och det är därför vilkigt att du läser de instruktioner som finns i bruksanvisningen och förstår hur du skall köra och underhålla din maskin. Fel som ej omfattas av garantin

• Underlåtelse att rapportera ett fel som uppkommit tidigare.

• Uppkommet fel efter plötslig stöt..

• Fel som uppstår som ett resultat av att maskinen inte används i enlighet med de instruktioner och rekommendationer som finns i driftshandboken.

• Maskinen har hyrts ut.

• Följade detaljer räknas som förslitningsdelar och deras livslängd är beroende av regelbundet underhåll och är därför normalt inte täckta av garantin: kniv, elkabel
