KULLANIM KILAVUZU Chevron 34VC FLYMO

Orijinal işletim kılavuzu çevirisi

Kullanmadan önce okuyunuz ve ileride başvurmak üzere saklayınız. 5765592-02 Flymo Chevron 34VC-37VC Euro.qxp_???????-01 Visimo-Easimo Euro(Cleva) 08/01/2016 11:41 Page 21

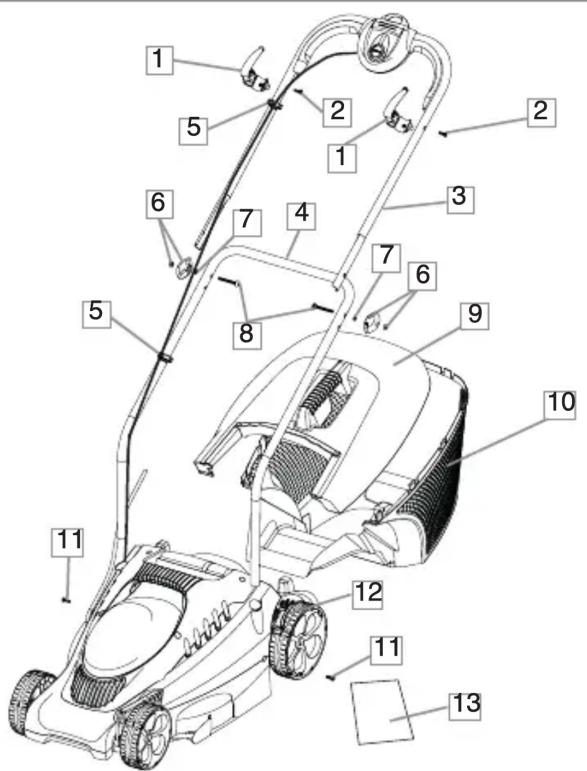

9. Çim Kutusu Üst Kısım

10. Çim Kutusu Alt Kısım

1.Alt kol vidası x 2 12.Yükseklik ayarlama kolu 13.Kullanım Kılavuzu 14.Uyarı Sembolleri 15.Ürün anma değeri etiketi

Temizleme için sıvılar KULLANMAyIN

Ayrıntılı bilgi veya onarımlar için, yerel satıcınızla temas kurunuz..

• Urmţtoarele componente sunt considerate consumabile și durata lor de viaţă depinde de întreţinerea periodică și, din această auză, de obicei nu sunt incluse în drepturile oferite de garanţie:lame, cabluri de alimentare de la reţea.* Atenţie! usqvarna UK Ltd. își declină responsabilitatea de garanţie pentrudefecţiuni provocate echipamentului sau pieselor, direct sau indirectprin montarea sau înlocuirea pieselor sau pieselor adiţionale care nusunt fabricate sau aprobate de Husqvarna UK Ltd., sau oricemodificare făcută la mașină. 5765592-02 Flymo Chevron 34VC-37VC Euro.qxp_???????-01 Visimo-Easimo Euro(Cleva) 08/01/2016 11:42 Page 100Güvenlik Önlemleri Doğru kullanılmadığı takdirde bu ürün tehlikeli olabilir! Bu ürün, kullanıcısına ve başkalarına ciddi bedensel zarar verecek kapasitede olup, ürünün kullanımı sırasında makul düzeyde güvenlik ve verim sağlanması için uyarıların ve güvenlik talimatlarının izlenmesi şarttır. Kullanıcı, bu elkitabında ürün hakkında verilen uyarıları ve güvenlik talimatlarını izlemekle sorumludur. Ürünün üzerindeki Sembollerin tanımı Uyarı.

üm kumandaları ve ne işe yaradıklarını kesin olarak anlamak için kullanıcı talimatlarını dikkatle okuyun.

içme yaparken çim biçme makinesinin daima

emin üzerinde olmasını sağlayın. Çim biçme makinesinin eğilmesi veya kaldırılması taşların

ırlamasına neden olabilir.

akınlarda başkaları, özellikle çocuklar, varsa çalıştırmaktan kaçının. Keskin bıçaklara dikkat edin - bakım yapmadan önce veya kablo hasarlı ise fişi şebekeden çıkartın. Makine kapatıldıktan sonra bıçaklar dönmeye devam eder. Besleme kablosunu bıçaktan uzak tutun. Genel

1. Bu ürün, 8 ve üzeri yaştaki çocukların yanı sıra,

fiziki, duyusal veya zihinsel engelleri bulunan ya da deneyim ve bilgi sahibi olmayan kişiler tarafından, gözetim altında ya da ürünün güvenli biçimde kullanımına dair talimatlar sağlanmış ve yol açabileceği tehlikeler anlaşılmış ise kullanılabilir. Çocukların ürünle oynamalarına izin verilmemelidir. Çocuklar tarafından, gözetim altında olmaksızın temizlik ve bakım işlemleri yapılmamalıdır. Bu ürünün 16 yaşından küçük olanlar tarafından kullanılması tavsiye edilmemektedir.

2. Hiçbir zaman çocukların veya talimatları bilmeyen kişilerin

makineyi kullanmasına izin vermeyin.

3. Başta çocuklar olmak üzere yakınınızda insanlar veya evcil

hayvanlar varsa, makineyi durdurun.

4. Ürünü yalnızca bu talimatlarda anlatılan şekilde ve burada

belirtilen işlevler için kullanın.

5. Ürünü yorgun, hasta ya da alkol, uyuşturucu madde ya da

ilaç etkisi altında olduğunuz zaman asla kullanmayın.

6. Başkalarına veya onların mallarına gelebilecek kaza ve

zararlardan kullanıcı sorumludur. Elektriksel

1. Atma akımı 30mA’dan yüksek olmayan bir Artık Akım Cihazı

(AAC) kullanılması önerilir. AAC monteli olduğunda dahi %100 güvenlik garanti edilemez ve güvenli çalışma uygulamalarının her zaman izlenmesi şarttır. Üniteyi kullanacağınız her zaman AAC’nizi kontrol edin.

2. Kullanmadan önce, kabloları hasar veya eskime

bakımından inceleyin. Kablo kusurlu olarak tespit edilirse, ürünü Yetkili Servis Merkezine götürün ve kablonun değiştirilmesini isteyin.

3. Elektrik kabloları hasarlıysa ya da yıpranmışsa, ürünü

4. Kabloda herhangi bir kesik varsa ya da kablonun izolasyonu

hasar görmüşse derhal ana elektrik kaynağı ile olan bağlantısını kesin. Fiş prizden çıkarılana kadar kabloya

okunmayın. Kesilmiş ya da hasarlı kabloyu tamir etmeyin.

enisiyle değiştirin.

5. Elektrik kablosunun sargısı açılmış olmalıdır. Sarılmış haldeki

kablolar aşırı ısınarak ürününüzün verimini azaltabilir.

6. Kabloyu üründen uzak tutun, kesinlikle daireler çizmeden,

yukarı ve aşağı kullanarak daima güç elektrik besleme

aynağından uzakta çalışın.

7. Kabloyu keskin cisimlerin etrafından çekmeyin.

8. Herhangi bir fiş, kablo bağlantısı ya da uzatma kablosunun

ağlantısını kesmeden önce daima elektrik devresinin ana şalterini kapatın.

. Elektrik kablosunu muhafaza etmek üzere sarmadan önce

akineyi kapatın, fişi prizden çekin ve kabloda hasar ya da yıpranma olup olmadığını inceleyin. Hasarlı kabloyu tamir

tmeyin. Yenisiyle değiştirin. Sadece GARDENA yedek kablolarını kullanın.

10. Kabloyu daima dikkatle ve keskin kıvrımlara olanak

ermeyecek şekilde sarın.

11. Ürünü asla kablosundan tutup kaldırmayın ya da taşımayın.

12. Herhangi bir fişin bağlantısını esmek için asla kablodan

13. Ürünü sadece sınıflandırma etiketinde gösterilen AC ana

şebeke voltajı ile kullanın.

14. Ürünlerimiz EN60335’e uygun olarak çift yalıtımlıdır. Bu

ürünün herhangi bir kısmına hiç bir şekilde topraklama yapılmamalıdır. Kablolar Uzatma kabloları kullanılıyorsa, aşağıdaki tabloda verilen minimum çapraz kesit ölçülerine uygun kablolar kullanılmalıdır: Voltaj Kablo Çapraz uzunluk kesit 220-240V/ 50Hz 20 m'ye kadar 1.5 mm

1. Elektrik ve uzatma kablolarını tarafından onaylanmış yerel

servis merkezinizde bulabilirsiniz.

2. Yalnızca açık havada kullanım için özel olarak tasarlanmış ve

aşağıdaki standartları karşılayan uzatma kabloları kullanın: Normal kauçuk (60245 IEC 53), Normal PVC (60227 IEC

53) veya Normal PCP (60245 IEC 57).

3. Kısa bağlantı ucu hasar görmüşse, tehlike oluşmaması için

mutlaka üretici, servis merkezi veya yetkili personel tarafından değiştirilmelidir. Hazırlık

1. Ünitenizi kullanırken daima koruyucu ayakkabı ve uzun

pantolon giyin.Yalın ayak veya açık sandaletlerle ekipmanı çalıştırmayın.

2. Çim içinde, dal parçaları, taşlar, kemikler, tel ve moloz

bulunmadığına emin olun; bıçak tarafından atılabilirler.

3. Makineyi kullanmadan önce ve herhangi bir darbeden sonra,

ünitenizde yıpranma ya da hasar olup olmadığını kontrol edip, gerekiyorsa tamir edin.

4. Dengeyi sağlamak için yıpranmış veya hasarlı bıçakları

tespitleme birimleri ile birlikte gruplar halinde değiştirin. Kullanım

1. Ürünü sadece gün ışığında veya iyi derecede yapay ışıkta

2. Ürününüzü mümkün mertebe ıslak çimenlerde

çalıştırmaktan kaçının.

3. Islak çimenlere dikkat edin, ayağınız kayabilir.

4. Yokuşlarda ayağınızın kaymamasına ayrıca dikkat edin ve

kaymayan ayakkabı giyin.

5. Yokuşların çapraz yüzeyi boyunca kullanın, kesinlikle yukarı

ve aşağı kullanmayın.

6. Yokuşlarda yön değiştirirken azami ölçüde dikkat edin.

Yürüyün kesinlikle koşmayın.

7. Özellikle eğimli yerlerde olmak üzere çalışmadan önce her

zaman güvenli ve sağlam bir duruş pozisyonu aldığınızdan emin olun. Çim biçme makinesini yüzme havuzu veya bahçe havuzlarının yakınında kullanmayın.

8. Ürününüzü çalıştırırken geriye doğru yürümeyin,

5765592-02 Flymo Chevron 34VC-37VC Euro.qxp_???????-01 Visimo-Easimo Euro(Cleva) 08/01/2016 11:42 Page 101Çalıştırma ve Durdurma Çim Biçme Makinenizi Çalıştırmak için

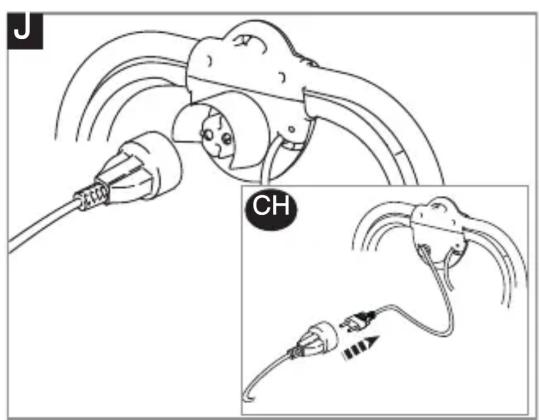

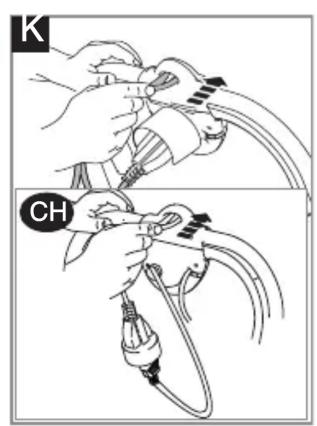

1. Uzatma kablosunu şalter kutusunun arkasına

2. Kablodan bir ilmek oluşturun ve ilmeği yuvaya itin.

3. Sabitlemek için, ilmeği kancaya takın ve kabloyu yuvadan

4. Fişi prize takın ve makineyi açın.

Şalter kutusu, makinenin yanlışlıkla açılmasını önlemek amacıyla bir kilit düğmesi (M1) ile donatılmıştır.

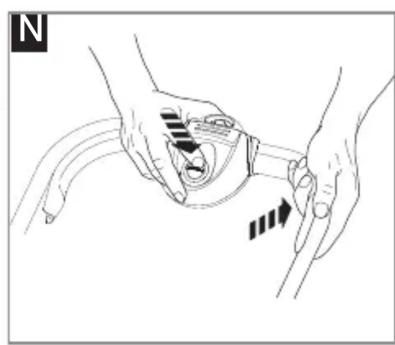

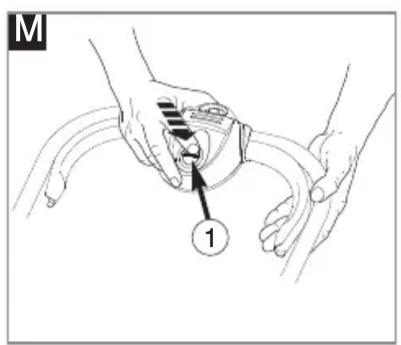

5. Şalter kutusundaki kilit düğmesini

(M1) basılı tutun ve ardından Çalıştır/Durdur kollarından birini üst kola (N) doğru sıkın.

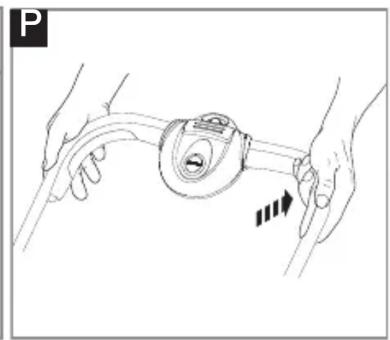

6. Çalıştır/durdur kolunu üst kola doğru bastırmaya devam edin

ve kilit düğmesini (P) serbest bırakın.

NOT - Takılı iki adet çalıştır/durdur kolu bulunmaktadır. Çim biçme makinesini çalıştırmak için ikisi de kullanılabilir. Çim Biçme Makinenizi Durdurmak için

1. Çalıştır/Durdur koluna uyguladığınız basıncı serbest bırakın.

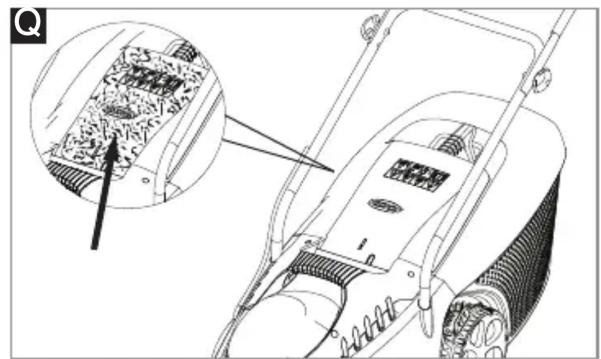

Çimen Haznesi Dolu Penceresi

• Çimen haznesi dolduğunda çimen bu pencereden (Q) görünür hale gelecektir.

• Pencere/çimen haznesi dolu olduğunda çimen haznesi boşaltılmalıdır. Güvenlik Önlemleri

9. Ürünü kendinize doğru çekerken azami ölçüde dikkatli olun.

10. Çimler dışında farklı yüzeylerde ürününüzü itmeden önce

şalteri devre dışı bırakın.

11. Hasarlı veya yerinde olmayan koruma donanımları ile ürünü

kesinlikle çalıştırmayın.

12. Ellerinizi ve ayaklarınızı her zaman ve özellikle motor

çalışırken kesme donanımlarından uzak tutun.

13. Motorun çalıştırılmaya başlanması ve durdurulması hariç

olmak üzere motor çalışırken ürünü eğmeyin.

14. Ellerinizi çim boşaltma oluğu yakınına koymayın.

5. Çalışırken veya hala şebekeye bağlı iken ürünü kesinlikle

kaldırmayın veya taşımayın.

16. Eğer herhangi bir nesneye çarparsanız:

- herhangi bir süre için ürünü tek başına bırakmadan önce; - Bir engeli temizlemeden önce;

Alet üzerinde kontrol, temizlik veya çalışma yapmadan

nce; - şebekeden fişi ayırın. Eğer ürün anormal titreşmeye başlarsa, tüm ürünün emniyetli işletme durumu içinde olduğuna emin oluncaya kadar ürününüzü kullanmayın. - Hemen kontrol edin. Aşırı titreşim yaralanmaya neden olabilir. Bakım ve depolama

1. Dikkat: Dönen bıçaklara dokunmayın.

2. Ürünün, emniyetli çalışma durumu içinde olduğuna emin

olmak için tüm somunların, cıvataların ve vidaların sıkı olmasını sağlayın.

3. Yıpranma veya bozulma için çim kutusunu torbasını sık sık

4. Yıpranmış veya hasarlı parçaları emniyet için değiştirin.

. Sadece ürününüz için ön görülen yedek parçaları ve aksesuarları kullanın.

6. Makinenin hareketli kesim parçaları ve sabit parçaları

arasına parmakların girmesini önlemek amacıyla ürünün ayarlanması sırasında dikkatli olun.

. Serin, kuru bir yerde ve çocukların ulaşamayacağı şekilde

aklayın. Açık alanlarda depolamayın.

8. Ürünü saklamadan önce, en az 30 dakika boyunca

soğumaya bırakın. Kesme Yüksekliği Ayarı

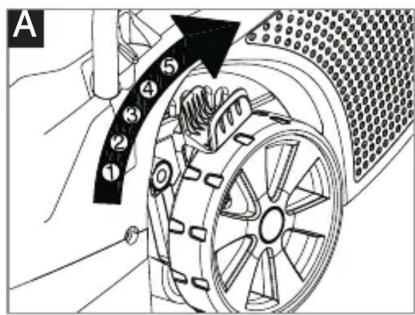

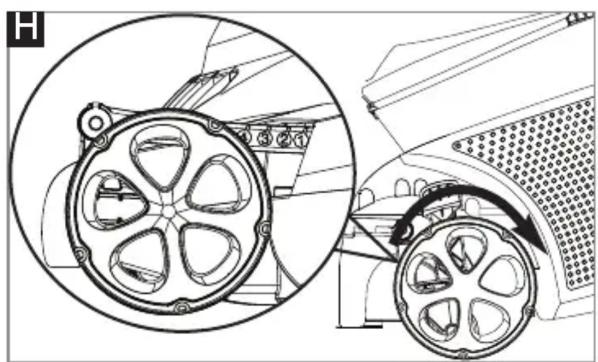

• Kesme yüksekliği, yükseklik ayarlama kolu (H) kullanılarak tekerlekler yükseltilerek veya alçaltılarak ayarlanır.

• Bu üründe beş kesme yüksekliği kullanılabilir (20 - 60 mm). Kesim Yükseklikleri:- 1 & 2 - Düşük, 3 - Orta, 4 & 5 - Yüksek

NOT: Çoğu çim alanları için orta düzey kesme yüksekliği önerilir. Çimleri çok düşük bir kesme yüksekliği kullanarak kestiğinizde, çimlerin kalitesi bozulur ve kesilen çimler rahat toplanamaz. Çimen Haznesinin Monte Edilmesi

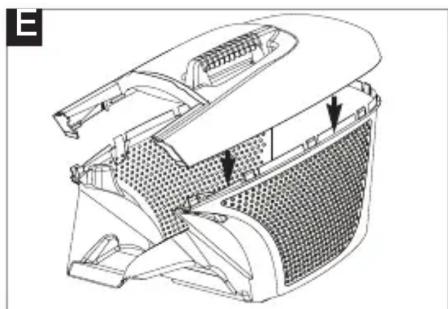

1. Çimen haznesi kapağını, çimen haznesi grubunun üstüne,

klipsleri hizalayarak yerleştirin. Tüm klipslerin yerine oturmadan önce doğru konumda olduklarından emin olun (E)

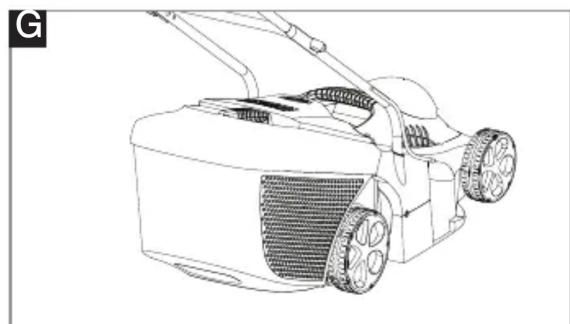

Tamamen Monte Edilen Çimen Haznesinin Çim Biçme Makinesine Takılması.

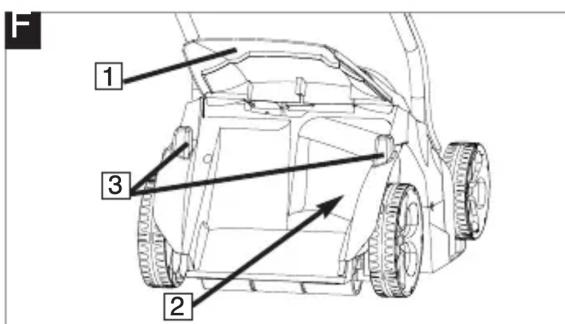

1. Güvenlik kulakçığını

2. Tahliye kanalının temiz olduğundan ve kalıntı içermediğinden

'de gösterildiği gib i, tamamen monte edilen çimen haznesini gövdenin arkasındaki 2 noktaya (F3) yerleştirin.

4. Güvenlik kulakçığını çimen haznesinin üstüne yerleştirin.

Çimen haznesinin sıkıca takıldığından emin olun.

• Üniteyi sökerken bu işlemin tersi izlenir.

• Çimen toplamanın gerekmediği büyük çim alanlarda, çim biçme makinenizi çimen haznesini takmadan kullanabilirsiniz. Güvenlik Kulakçığının tamamen kapatıldığından emin olun. Güvenlik kulakçığının tasarımı, kesilen çimin makinenin arkasından aşağı boşaltılmasını sağlar.

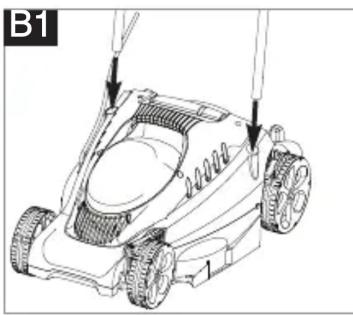

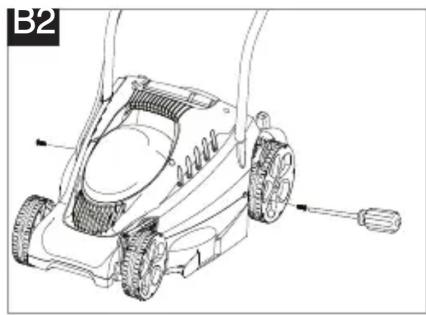

1. Alt sapları gövdeye yerleştirin ve aşağı doğru bastırın

(B1) . 2. Yıldız uçlu bir tornavida kullanarak gövde ve saplar üzerindeki vidaları sağlam şekilde sıkın (B2)

Çimen Haznesinin Monte Edilmesi Alt Kolların Çim Biçme Makinesine Monte Edilmesi Üst Kolların Alt Kollara Monte Edilmesi

1. Üst kolun, üst kısımda bulunan şalter kutusundaki kilit

düğmesiyle doğru konuma yerleştirildiğinden emin olun.

3. Üst kol ve alt kolun doğru hizalandığından emin olun

Üst kolun yükseklik ayarı için iki delik mevcuttur.

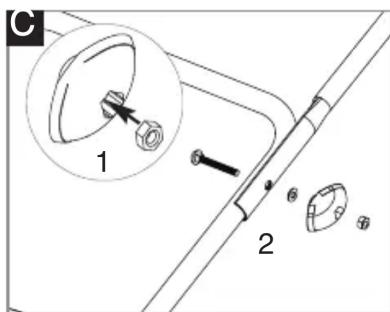

4. Vidayı, pulu ve kanat düğmesini

(C2) yerine takın. Kanat düğmesini sıkılayın.

5. Aynı işlemi diğer tarafta tekrarlayın.

6. Kabloyu ürünle verilen klipsi kullanarak kollara sabitleyin.

Konumu için içerik sayfasına bakın. Kablonun üst kol ile alt kol arasına sıkışmadığından emin olun. Kablo Kancalarının Takılması (şebeke kaplosunun saklanması için)

1. Kablo Kancası üzerindeki iğneyi Üst Koldaki deliğin

içerisinden geçirin (D1)

2. Küçük vidayı geçirin ve sıkarak sabitleyin

3. Aynı işlemi diğer tarafta tekrarlayın.

Üreticiden alındığında tekerlekler yükseltilmiş konumdadır. Yükseltilmiş konumdan konum 5'e almadan önce ürünü çalıştırmayın. (Bkz. Şek. A) 5765592-02 Flymo Chevron 34VC-37VC Euro.qxp_???????-01 Visimo-Easimo Euro(Cleva) 08/01/2016 11:42 Page 102Çim Biçme Makinenizin Bakımı Temizleme• ELDİVEN KULLANIN• ÖNEMLİ:- Çim biçme makinenizin temiz tutulması çokönemlidir. Hava girişlerinin veya gövdenin altında çimbirikmesi, olası bir yangın tehlikesi doğurur.1. Fırçayla gövdenin altındaki çimleri temizleyin. (V1)

2. Yumuşak bir fırça kullanarak tüm hava girişlerindeki

tahliye kanalındaki (V3) ve çimen haznesindeki (V4) çim kalıntılarını temizleyin.3. Yumuşak bir fırça kullanarak tüm izleme penceresindeki (V5) çim kalıntılarını temizleyin.4. Kuru bir bezle (V6) çim biçme makinenizin yüzeyini silin. ÖNEMLİ:- Çim biçme makinesine hasar verebileceğindenve garantiyi geçersiz kılacağından, çim biçme makinenizitemizlemek için asla su kullanmayın. Petrol veya çözücü gibikimyasal maddeler kullanmayın, bazı kimyasallar makinedekiönemli plastik parçaların erimesine neden olabilir.Kablonuzun Saklanması • Elektrik kablonuz düzgün ve güvenli biçimde saklanmaküzere kancaların etrafına sarılabilir (W1)

Çim Biçme Makinenizin Saklanması• Makinenizin zarar görmeyeceği kuru bir yerde saklayın• Üst kol desteklenecek şekilde, kolların ürün (W2) üzerinekatlanabilmesini sağlamak için kanat düğmelerini gevşetin.Çim Sezonunun Sonunda1. Gerekirse cıvataları, somunları veya vidaları değiştirin.2. Çim biçme makinenizi iyice temizleyin.3. Zarar görmesini önlemek için elektrik kablosunun düzgün birşekilde saklandığından emin olun. Arıza Bulma İpuçları Çalıştırma Arızaları1. Doğru Çalıştırma işlemini izlediniz mi? Bkz. 'Çim BiçmeMakinenizi Çalıştırmak için'2. Güç Açık mı?3. Fişteki sigortayı kontrol edin, sigorta atmışsa yenisiyle değiştirin.4. Sigorta atmaya devam ediyor mu?:Derhal ana elektrik şebekesinden çıkartın ve HusqvarnaServis Merkezine başvurun.Çimler Yeterince Toplanamıyor1. Makineyi elektrik prizinden çıkartın.2. Hava girişlerinin dış yüzeyini, tahliye kanalını ve gövdenin altkısmını temizleyin.3. Daha yüksek bir kesme yüksekliğine ayarlayın. Bkz. KesmeYüksekliği Ayarı.4. Çim toplama sorunu devam ediyorsa:Derhal ana elektrik şebekesinden çıkartın ve HusqvarnaServis Merkezine başvurun.Aşırı Titreme1. Makineyi elektrik prizinden çıkartın.2. Bıçağın düzgün takıldığını kontrol ettiniz mi?3. Bıçak hasarlıysa veya aşınmışsa, yenisiyle değiştirin.4. Titreme devam ediyorsa:Derhal ana elektrik şebekesinden çıkartın ve HusqvarnaServis Merkezine başvurun.Çim biçme makinesi zorla itiliyor1. Makineyi elektrik prizinden çıkartın.2. Uzun çimli veya engebeli zeminlerde, kesme yüksekliği dahayüksek bir konuma yükseltilmelidir. Bkz. Kesme YüksekliğiAyarı.3. Tekerleklerin serbestçe döndüğünü kontrol edin.4. Sorun devam ediyorsa:Derhal ana elektrik şebekesinden çıkartın ve HusqvarnaServis Merkezine başvurun. Çim Biçme Yöntemi Çim Biçme Yöntemi1. Kablonun önceden kesmiş olduğunuz çimin üzerindekalması için çimi elektrik bağlantısına en yakın kenarındanbiçmeye başlayın.2. Büyüme sezonunda çimi haftada iki kez kesin, bir defadaüçte birinden fazlası kesildiğinde çiminiz zarar görür.Çim Biçme Makinenize Aşırı Yükleme YapmayınUzun kalın çimlerin biçilmesi, motor hızını düşürebilir, motorsesinde bir farklılık hissedersiniz. Motor hızı düşerse,makinenizin zarar görmesine yol açabilecek aşırı yüklenmeoluşur. Uzun kalın çimleri keserken, çimlerin önce kesmeyüksekliğinde kesilmesi motora binen yükün azalmasınayardımcı olacaktır. Bkz. Kesme Yüksekliği Ayarı.Kenar Kesme (R1)Duvar ve çitlere yakın yerlerde kesim yapmayı sağlar

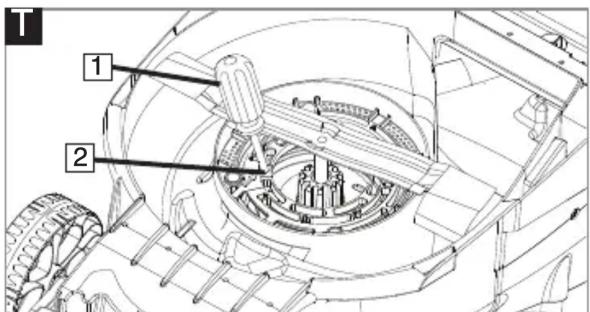

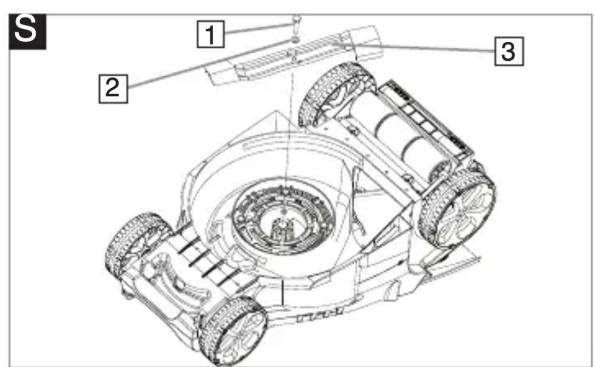

Bıçağın Çıkartılması ve Takılması Bıça ı çıkarmaya veya tekrar takmaya çalı madan ÖNCEdevreden çıkarın, bıça ın dönmesi duruncaya kadarbekleyin ve ebekeden elektrik beslemesini ayırın. Bıçağıdaima dikkatlice tutun – keskin kenarlar yaralanmayaneden olabilir. ELDİVEN KULLANIN.Bıça ın ÇıkartılmasıS1 – bıçak cıvatası S2 - rondela S3 - bıçak1. Bıçak cıvatasını çıkarmak için, bıçağı eldivenli bir el ve bir omun anahtarı ile sıkıca tutun, bıçak cıvatasını saatdönüş yönünün tersine döndürerek gevşetin (S)

2. Bıçak cıvatasını, rondelayı ve bıçağı çıkartın.

(S) 3. Hasar kontrolü yapın ve gerekirse temizleyin.4. Bir bıçağın çıkarılmasının zor olduğu durumda, tahrikbirimini kilitlemek için (T2) deliğine bir tornavida (T1) sokun, sonra bir somun anahtarını saat dönüşyönünün tersine döndürmek suretiyle bıçağıgevşetmek için kullanın. Makineyi devreye almaya alışmadan önce tornavidanın çıkarıldığına emin olun. Şartlar ne olursa olsun 50 saatlik bir biçme işlemindensonra veya 2 yıllık bir süreden sonra (hangisi daha çabukgerçekleşirse) metal bıçağınızı yenileyin. Bıçakçatlamışsa veya hasarlı ise, yenisi ile değiştirin.Bıçağın Takılması . Bıçağı, bıçağın keskin kenarları milden uzağıgösterecek şekilde bıçağı mile takın.2. Bıçak cıvatasını rondela ve bıçak arasından geçirerektekrar monte edin.3. Eldivenli bir el ile bıçağı sıkıca tutun ve bıçak cıvatasınıbir somun anahtarı ile sıkıca sıkın. Aşırı sıkmayın. Servis Önerileri

• Ürününüz, gümüş ve siyah renkli ürün sınıflandırma etiketiyle kesin olarak tanılanmıştır.

• Ürününüzün en az on iki ayda bir, profesyonel uygulamalarda ise daha sık olarak, servis edilmesi önerilir. Yedek Parçalar Bıçak 34cm Referans Numarası: FLY066 Parça Numarası:

Bıçak 37cm Referans Numarası: FLY067 Parça Numarası:

5765592-02 Flymo Chevron 34VC-37VC Euro.qxp_???????-01 Visimo-Easimo Euro(Cleva) 08/01/2016 11:42 Page 103EU UYGUNLUK BEYANNAMESİ Husqvarna AB, S-561 82 Huskvarna, Sweden Ürünün; uygulanmıș olan așağıdaki AB uyumlu standartlara dayanarak:s); Gösterim............................. Lawnmower = Çim Biçme Makinesi Tip Gösterimi...................... C340VC, C370VC Kesme Cihazının Tipi.......... Ürün Değerlendirme Etiketine Bakın Yapım Yılı............................ Ürün Değerlendirme Etiketine Bakın așağıdaki EC Direktiflerinin esas gereksinimleri ve ön koșulları ile uyumlu olduğunu 2006/42/EC, 2004/108/EC, 2000/14/EC, 2011/65/EU ana sorumluluğumuza dayanarak beyan ederiz: EN60335-1, EN60335-2-77 Tabloda belirtilen EN60335-2-77'ye göre operatör konumunda ölçülen maksimum A ağırlıklı ses basınç düzeyi L

Tabloda belirtilen ürünün/ürünlerin numumnesi üzerind EN ISO 20643'e göre ölçülmüş maksimum el / kol titreşimi ağırlıklı değeri a

'dir. 2000/14/EC: Ölçülen Güvenilir Güç L

ve Garanti Edilen Güvenilir Güç L

değerleri çizelge haline getirilmiș resimlere göre olmaktadır. Uygunluk Değerlendirme Prosedürü................ Annex VI Belirtilen Cisim................................................. Intertek, Davy Avenue, Knowlhill, Milton Keynes, Bucks., MK5 8NL, England Huskvarna, 22/01/2013 P. Lameli Baş Teknik Sorumlu Teknik dokümantasyon sorumlusu Çevreye İlişkin Bilgiler

• Ürün, ömrü sonunda bertaraf edilirken, çevre koruma hususları göz önüne alınmalıdır.

• Gerektiğinde, bertaraf etme bilgileri için bulunduğunuz yerdeki yetkili makamlara başvurun. Ürünün ya da ambalajının üzerindeki sembolü, bu ürüne evlerden çıkan olağan atık madde muamelesi yapılamayacağını belirtir. Bu ürün bertaraf edileceği zaman, elektrikli ve elektronik cihazların geri dönüşümünü sağlamak için uygun toplama noktasına götürülmelidir. Bu ürünün gerektiği gibi bertaraf edilmesini sağlayarak çevre ve insan sağlışı için oluşturacağı muhtemel olumsuz sonuçların önlenmesine yardım etmiş olacaksınız. Aksi takdirde, bu ürün için uygun olmayan atık madde muamelesi yapıldığında yukarıda sözü edilen olumsuz sonuçlar meydana gelebilir. Bu ürünün geri dönüşümü hakkında daha ayrıntılı bilgi için lütfen bulunduğunuz yerdeki geri dönüşüm bürosuna, çöp toplama servisine ya da ürünü satın aldığınız mağazaya danışın.

Tip Kesim Genișliği (cm) Kesim Aygıtının Dönüș Hızı (rpm) Güç (kW) Ölçülen Ses Gücü L

(dB(A)) Belirsizlik K

) belirsizlik K ahw Ağırlık (Kg) C340VC

Garanti ve Garanti Politikası Bu ürünün herhangi bir parçasının hatalı üretim nedeniyle kusurlu lduğu garanti dönemi içinde ortaya çıkarsa, Husqvarna UK Ltd.,aşağıdaki koşullar yerine getirildiği takdirde Yetkili Servis Merkezleriaracılığıyla ürünün müşteri için ücretsiz olarak tamir edilmesini ya da eğiştirilmesini sağlayacaktır:(a) Arıza doğrudan Yetkili Servis Merkezine bildirilmelidir.(b)Satın alma kanıtı (fatura/fiş) sağlanmalıdır.(c) Kullanıcının ürünü kötü kullanması, ihmalkar davranması ya dahatalı ayarlaması nedeniyle oluşan arızalar garanti kapsamınagirmez.(d)Ürünün normal kullanımı sonucundaki aşınma ve yıpranmanedeniyle oluşan arızalar garanti kapsamına girmez.(e)Makine, yetkili Husqvarna UK Ltd. temsilcileri dışındaki bir şahıstarafından servis veya tamir edilmemiş, sökülmemiş veyakurcalanmamış olmalıdır.(f) Makine, kiralık olarak kullandırılmamış olmalıdır.(g)Makinenin sahibi, ilk satın alan şahıs olmalıdır.(h)Makine, ticari amaçla kullanılmamış olmalıdır. Bu garanti ek nitelikte olup, müşterinin yasalarca verilmiş haklarınıhiçbir şekilde azaltmaz.Aşağıdaki nedenlerden dolayı oluşan arızalar garanti kapsamına irmez; dolayısıyla, bu Çalıştırma Elkitabının içerdiği talimatlarıokumanız ve makinenizin nasıl çalıştırılması ve bakımının nasıl apılması gerektiğini öğrenmeniz önemlidir.Aşağıdakiler bu garantinin kapsamına girmez:* Yıpranmış ya da hasar görmüş bıçakların değiştirilmesi, Naylon isina*İlk arızanın bildirilmemesi sonucunda oluşan arızalar.* Ani darbe sonucunda oluşan arızalar.* Ürünün bu Çalıştırma Elkitabında verilen talimatlar ve önerileruyarınca kullanılmaması sonucunda oluşan arızalar.* Kiralık kullandırılan makineler bu garanti kapsanız girmez.* Aşağıdaki parçalar aşınan parçalar sayılır ve ömürleri düzenlibakıma bağlı olarak değişir; dolayısıyla bunlar normal olarakgeçerli bir garanti talebine tabi değildir: Bıçaklar, ElektrikKablosu. Dikkat!Husqvarna UK Ltd., kısmen veya tümüyle, dolaylı veya dolaysızolarak, Husqvarna UK Ltd. tarafından üretilmemiş ya daonaylanmamış yedek veya ek parçaların kullanılması ya da akine üzerinde herhangi bir şekilde yapılan değişikliklernedeniyle oluşan arızalar için garanti kapsamı içindesorumluluk kabul etmez. 5765592-02 Flymo Chevron 34VC-37VC Euro.qxp_???????-01 Visimo-Easimo Euro(Cleva) 08/01/2016 11:42 Page 104Deutschland / Germany GARDENA Manufacturing GmbH
