Ürün Tipi	Aerobot Çim Biçme Makinesi
Model	Easimo EM032
Marka	FLYMO
Güç Türü	Elektrikli (Şebeke)
Voltaj	230 V
Güç	1200 W
Biçme Genişliği	32 cm
Biçme Yüksekliği Ayarı	Merkezi, 5 kademe (20-60 mm)
Çim Toplama Hacmi	25 L
Motor Tipi	Elektrikli, Fırçasız
Biçme Sistemi	Döner Bıçak (Plastik)
Ağırlık	8,5 kg
Boyutlar (U×G×Y)	40 × 35 × 25 cm
Ses Seviyesi	82 dB
Aşırı Yük Koruması	Otomatik Kapanma
Kablo Uzunluğu	10 m
Özellikler	Aerodinamik Yastık, Kolay Başlatma
Gövde Malzemesi	Cam Elyaf Takviyeli Plastik
Bıçak Türü	Plastik, Değiştirilebilir
Bakım ve Temizlik	Gövdeyi suyla yıkama, bıçak temizliği
Önerilen Alan	300 m²'ye kadar
Üretim Ülkesi	Çin
Garanti	2 yıl

Sık sorulan sorular - Easimo EM032 FLYMO

FLYMO Easimo EM032 çim biçme makinesi nasıl çalıştırılır?

Çim biçme makinesini prize takın, tutamaktaki açma düğmesine basılı tutun, ardından çalıştırma ipini çekin (varsa) veya hemen biçmeye başlayın. Bıçağın bloke olmadığından emin olun.

Biçme yüksekliği nasıl ayarlanır?

Gövdedeki merkezi yükseklik ayar kolunu kullanın. 20 ila 60 mm yükseklik elde etmek için beş konumdan birine getirin.

Çim toplama sepeti nasıl temizlenir?

Çim toplama sepetini çıkarın, çimleri boşaltın ve suyla yıkayın. Tekrar takmadan önce tamamen kurumasını bekleyin.

Çim biçme makinesi çalışmazsa ne yapmalıyım?

Fiş bağlantısını, kablo durumunu ve sigortayı kontrol edin. Açma düğmesine basıldığından ve bıçağın serbestçe döndüğünden emin olun.

Bıçak ne sıklıkla değiştirilmelidir?

Bıçağın sezonda en az bir kez veya çentikler oluştuğunda değiştirilmesi önerilir. Yalnızca orijinal FLYMO bıçakları kullanın.

Islak çim biçilebilir mi?

Önerilmez. Çim toplama sepetinin tıkanmasını ve motor hasarını önlemek için yalnızca kuru çim biçilmelidir.

Çim biçme makinesi kışın nasıl saklanır?

Gövdeyi ve bıçağı temizleyin, kalan suyu boşaltın, kabloyu sarın. 0°C'nin üzerinde sıcaklıkta kuru bir yerde saklayın.

Aerodinamik yastık sistemi nedir?

Çim biçme makinesi, gövdenin altında bir hava yastığı oluşturarak tekerleksiz çim üzerinde kolayca kaymasını sağlar. Bu, çim hasarını azaltır ve manevra kabiliyetini kolaylaştırır.

Güç kablosu nasıl değiştirilir?

Çim biçme makinesini fişten çekin. Gerekirse gövdeyi açın ve eski kabloyu terminallerden ayırın. Uygun kesitte yeni bir kablo bağlayın ve bağlantıları yalıtın. Servis merkezine başvurmanız önerilir.

Seri numarası nerede bulunur?

Seri numarası, gövdenin alt tarafındaki etikette bulunur. Yedek parça siparişi ve garanti hizmeti için gereklidir.

KULLANIM KILAVUZU Easimo EM032 FLYMO

ÖNEMLİ BİLGİLER TR Kullanmadan önce okuyunuz ve ileride başvurmak üzere saklayınız.

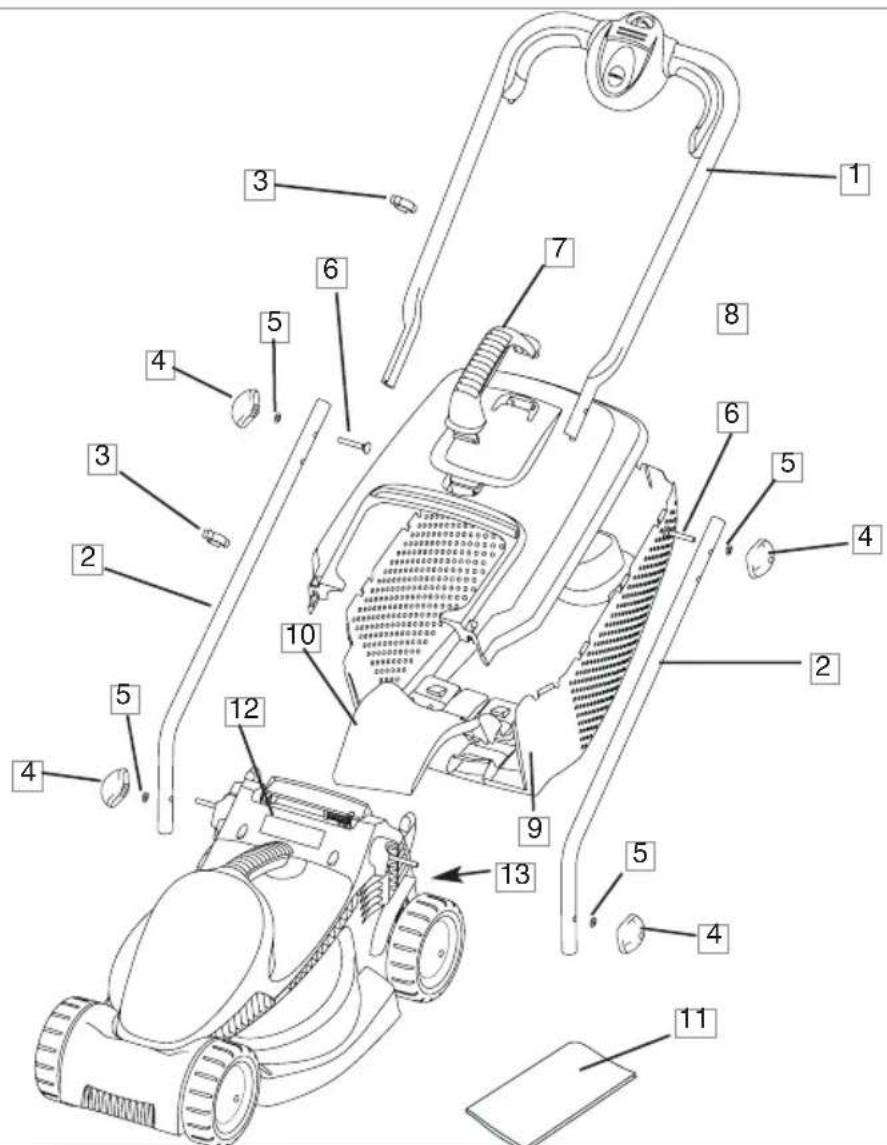

1. Alt Kol

2. Üst Kol

3. Kablo klipsi x2

4. Tutamak düğmesi x 4

5. Contasi x 4

6. Civatasi x 2

7. Çim Kutusu Tutamağı

8. Çim Kutusu Üst Kısım

9. Çim Kutusu Alt Kısım

10.Çim Uzantısı

11.Talimat Elkitabı

1. Uyari Sembolleri

13.Ürün Sınıflandırma Etiketi

TR Temizleme için sıvılar KULLANMAYIN.

TR Ayrıntılı bilgi veya onarımlar için, yerel satıcınızla temas kurunuz..

Doğru kullanılmadığı takdirde bu ürün tehlikeli olabilir! Bu ürün, kullanıcısına ve başkalarına ciddi bedensel zarar verecek kapasitede olup, ürünün kullanımı sırasında makul düzeyde güvenlik ve verim sağlanması için uyarıların ve güvenlik talimatlarının izlenmesi şarttır. Kullanıcı, bu elkitabında ürün hakkında verilen uyarıları ve güvenlik talimatlarını izlemekle sorumludur.

Ürünün üzerindeki Sembollerin tanımı

Uyarı.

Tüm kumandaları ve ne işe yaradıklarını kesin olarak anlamak için kullanıcı talimatlarını dikkatle okuyun.

Biçme yaparken çim biçme makinesinin daima zemin üzerinde olmasını sağlayın. Çim biçme makinesinin eğilmesi veya kaldırılması taşların fırlamasına neden olabilir.

Yakınlarda başkaları, özellikle çocuklar, varsa çalıştırmaktan kaçının.

Keskin biçaklara dikkat edin - bakım yapmadan önce veya kablo hasarlı ise fişi şebekeden çıkartın. Makine kapatıldıktan sonra biçaklar dönmeye devam eder.

Besleme kablosunu biçaktan uzak tutun.

Genel

1. Bu ürün, fiziksel, algılama veya zihinsel yetenekleri kısıtlı veya emniyetlerinden sorumlu bir kişi tarafından ürünün kullanımı ile ilgili gözetim veya talimat verilmedikçe tecrübesi ve bilgisi eksik kişiler tarafından (çocuklar dahil) kullanım için tasarlanmamıştır. Çocukların ürün ile oynamadıklarına emin olmak için gözetim altında bulunmaları gerekmektedir. Yerel yönetmelikler operatörün yaşını kısıtlayabilir.

2. Hiçbir zaman çocukların veya talimatları bilmeyen kişilerin makineyi kullanmasına izin vermeyin.

3. Başta çocuklar olmak üzere yakınınızda insanlar veya evcil hayvanlar varsa, makineyi durdurun.2.Ürünü yalnızca bu talimatlarda anlatılan şekilde ve burada belirtilen işlevler için kullanın.
4. Ürünü yalnızca bu talimatlarda anlatılan şekilde ve burada belirtilen işlevler için kullanın.
5. Ürünü yorgun, hasta ya da alkol, uyuşturucu madde ya da ilaç etkisi altında olduğunuz zaman asla kullanmayın.
6. Başkalarına veya onların mallarına gelebilecek kaza ve zararlardan kullanıcı sorumludur.

Elektriksel

1. Atma akımı 30mA'dan yüksek olmayan bir Artık Akım Cihazı (AAC) kullanılması önerilir. AAC monteli olduğunda dahi %100 güvenlik garanti edilemez ve güvenli çalışma uygulamalarının her zaman izlenmesi şarttır. Uniteyi kullanacağını her zaman AAC'nizi kontrol edin.

2. Kullanmadan önce, kabloları hasar veya eskime bakımından inceleyin. Kablo kusurlu olarak tespit edilirse, ürünü Yetkili Servis Merkezine götürün ve kablonun değiştirilmesini isteyin.

3. Elektrik kabloları hasarlıysa ya da yıpranmışsa, ürünü kullanmayın.

4. Kabloda herhangi bir kesik varsa ya da kablonun izolasyonu hasar görmüşse derhal ana elektrik kaynağı ile olan bağlantısını kesin. Fış prizden çıkarılana kadar kabloya dokunmayın. Kesilmiş ya da hasarlı kabloyu tamir etmeyin. Yenisiyle değiştirin.

5. Elektrik kablosunun sargısı açılmış olmalıdır. Sanılmış haldeki kablolar aşırı ısınarak ürününüzün verimini azaltabilir.

6. Kabloyu üründen uzak tutun, kesinlikle daireler çizmeden, yukarı ve aşağı kullanarak daima güç elektrik besleme kaynağından uzakta çalışın.

7. Kabloyu keskin cisimlerin etrafından çekmeyin.
8. Herhangi bir fiş, kablo bağlantısı ya da uzatma kablosunun bağlantısını kesmeden önce daima elektrik devresinin ana şalterini kapatın.
9. Elektrik kablosunu muhafaza etmek üzere sarmadan önce makineyi kapatın, fişi prizden çekin ve kabloda hasar ya da yıpranma olup olmadığını inceleyin. Hasarlı kabloyu tamir etmeyin. Yenisiyle değiştirin. Sadece Husqvarna UK Ltd. yedek kablolarını kullanın.
   10.Kabloyu daima dikkatle ve keskin kıvrımlara olanak vermeyecek şekilde sarın.
   11.Ürünü asla kablosundan tutup kaldırmayın ya da taşımayın.
10. Herhangi bir fisin bağlantısını esmek için asla kablodan tutup çekmeyin.
    13.Ürünü sadece sınıflandırma etiketinde gösterilen AC ana şebeke voltajı ile kullanın.
11. Ürünlerimiz EN60335'e uygun olarak çift izole edilmiştir. Hiçbir surette ürünün herhangi bir parçasına toprak bağlanmamalıdır.
    Ürününüzü çalıştırırken bir uzatma kablosu kullanmak isterseniz, yalnızca aşağıdaki kablo boyutlarını kullanmalısınız.
12. 1,0 mm ^2 : maks uzunluk 40 m
13. 1,5 mm ^2 : maks uzunluk 60 m
14. 2,5 mm² ; maks uzunluk 100 m
    1.00mm2 boyutlu 10 amp 250 volt AC kablo
15. Elektrik ve uzatma kablolarını tarafından onaylanmış yerel servis merkezinizde bulabilirsiniz.
16. Sadece harici mekanlar için tasarlanmış uzatma kabloları kullanın.
17. Ünitenizi kullanırken daima koruyucu ayakkabı ve uzun pantolon giyin. Yalın ayak veya açık sandaletlerle ekipmanı çalıştırmayın.
18. Çim içinde, dal parçaları, taşlar, kemikler, tel ve moloz bulunmadığına emin olun; biçak tarafından atılabilirler.
19. Makineyi kullanmadan önce ve herhangi bir darbeden sonra, ünitenizde yıpranma ya da hasar olup olmadığını kontrol edip, gerekiyorsa tamir edin.
20. Dengeyi sağlamak için yıpranmış veya hasarlı bıçakları tespitleme birimleri ile birlikte gruplar halinde değiştirin. Kullanım
21. Ürünü sadece gün ışığında veya iyi derecede yapay ışıkta kullanın.
22. Ürününüzü mümkün mertebe ıslak çimenlerde calıştırmaktan kaçının.
23. Islak çimenlere dikkat edin, ayağınız kayabilir.
24. Yokuşlarda ayağınızın kaymamasına ayrıca dikkat edin ve kaymayan ayakkabı giyin.
25. Yokuşların çapraz yüzeyi boyunca kullanın, kesinlikle yukarı ve aşağı kullanmayın.
26. Yokuşlarda yön değiştirirken azami ölçüde dikkat edin. Yürüyün kesinlikle koşmayın.
27. Bayırlarda ve yokuşlarda kullanım tehlikeli olabilir. Bayırlarda veya dik yokuşlarda kullanmayın.
28. Ürününüzü çalıştırırken geriye doğru yürümeyin, devirebilirsiniz.
29. Ürünü kendinize doğru çekerken azami ölçüde dikkatli olun.
30. Çimler dışında farklı yüzeylerde ürününüzü itmeden önce şalteri devre dışı bırakın.
    11.Hasarlı veya yerinde olmayan koruma donanımları ile ürünü kesinlikle çalıştırmayın.
31. Ellerinizi ve ayaklarını her zaman ve özellikle motor çalışırken kesme donanımlarından uzak tutun.
    13.Motorun çalıştırılmaya başlanması ve durdurulması

Kablolar

Minimum anma değeri:

Hazırlık

Güvenlik Önlemleri

hariç olmak üzere motor çalışırken ürünü eğmeyin. Bu durumda, gerektiğinden daha fazla eğmeyin ve sadece operatörden uzakta olan parçayı kaldırın. Aleti zemine döndürmeden önce daima her iki elinizin işletme pozisyonunda olduğuna emin olun.

1. Ellerinizi çim boşaltma oluşu yakınına koymayın.
2. Çalışırken veya hala şebekeye bağlı iken ürünü kesinlikle kaldırmayın veya taşımayın.
3. Eğer herhangi bir nesneye çarparsanız:
4. herhangi bir süre için ürünü tek başına bırakmadan önce;
5. Bir engeli temizlemeden önce;
6. Alet üzerinde kontrol, temizlik veya çalışma yapmadan önce;
7. şebekeden fişi ayırın. Eğer ürün anormal titreşmeye başlarsa, tüm ürünün emniyetli işletme durumu içinde olduğuna emin oluncaya kadar ürününüzü kullanmayın.
8. Hemen kontrol edin. Aşırı titreşim yaralanmaya neden olabilir.

Bakım ve depolama

1. Dikkat: Dönen bıçaklara dokunmayın.
2. Ürünün, emniyetli çalışma durumu içinde olduğuna emin olmak için tüm somunların, civataların ve vidaların sıkı olmasını sağlayın.
3. Yıpranma veya bozulma için çim kutusunu torbasını sık sık kontrol edin.
4. Yıpranmış veya hasarlı parçaları emniyet için değiştirin.
5. Sadece ürününüz için ön görülen yedek parçaları ve aksesuarları kullanın.
6. Makinenin hareketli kesim parçaları ve sabit parçaları arasına parmakların girmesini önlemek amacıyla ürünün ayarlanması sırasında dikkatli olun.
7. Serin, kuru bir yerde ve çocukların ulaşamayacağı şekilde saklayın. Açık alanlarda depolamayın.
8. Ürünü saklamadan önce, en az 30 dakika boyunca soğumaya bırakın.

Biçağın Çıkartılması ve Takılması

Biça i çıkarmaya veya tekrar takmaya çalı madan ÖNCE devreden çıkarın, biça in dönmesi duruncaya kadar bekleyin ve ebekeden elektrik beslemesini ayırın. Biça i daima dikkatlice tutun – keskin kenarlar yaralanmaya neden olabilir. ELD VEN KULLANIN. Biça in Çıkartılması

R1 - biçak civatası R2 - rondela R3 - biçak

1. Biçak civatasını çıkarmak için, biçağı eldivenli bir el ve bir somun anahtarı ile sıkıca tutun, biçak civatasını saat dönüş yönünün tersine döndürerek gevşetin (R).
2. Biçak civatasını, rondelayı ve biçağı çıkartın.(R)
3. Hasar kontrolü yapın ve gerekirse temizleyin.
4. Bir bıçağın çıkarılmasının zor olduğu durumda, tahrik birimini kilitlemek için (S2) deliğine bir tornavida (S1) sokun, sonra

bir somun anahtarını saat dönüş yönünün tersine döndürmek suretiyle bıcağı gevşetmek için kullanın. Makineyi devreye almaya çalışmadan önce tornavidanın çıkarıldığına emin olun. Şartlar ne olursa olsun 50 saatlik bir biçme işleminden sonra veya 2 yıllık bir süreden sonra (hangisi daha çabuk gerçekleşirse) metal bıçağınızı yenileyin. Bıçak çatlamışsa veya hasarlı ise, yenisi ile değiştirin. Bıçağın Takılması

1. Bıçağı, bıçağın keskin kenarları milden uzağı gösterecek şekilde bıçağı mile takın.
2. Biçak civatasını rondela ve biçak arasından geçirerek tekrar monte edin.
3. Eldivenli bir el ile bıçağı sıkıca tutun ve biçak civatasını bir somun anahtarı ile sıkıca sıkın. Aşırı sıkmayın.

Çevreye İlişkin Bilgiler

• Ürün, ömrü sonunda bertaraf edilirken, çevre koruma hususları göz önüne alınmalıdır.
• Gerektiğinde, bertaraf etme bilgileri için bulunduğunuz yerdeki yetkili makamlara başvurun.

Ürünün ya da ambalajının üzerindeki sembolü, bu ürüne evlerden çıkan olağan atık madde muamelesi yapılamayacağını belirtir. Bu ürün bertaraf edileceği zaman, elektrikli ve elektronik cihazların geri dönüşümünü sağlamak için uygun toplama

noktasına götürülmelidir. Bu ürünün gerektiği gibi bertaraf edilmesini sağlayarak çevre ve insan sağlığı için oluşturacağı muhtemel olumsuz sonuçların önlenmesine yardım etmiş olacaksınız. Aksi takdirde, bu ürün için uygun olmayan atık madde muamelesi yapıldığında yukarıda sözü edilen olumsuz sonuçlar meydana gelebilir. Bu ürünün geri dönüşümü hakkında daha ayrıntılı bilgi için lütfen bulunduğu yerdeki geri dönüşüm bürosuna, çöp toplama servisine ya da ürünü satın aldığınız mağazaya danışın.

Garanti ve Garanti Politikası

Bu ürünün herhangi bir parçasının hatalı üretim nedeniyle kusurlu olduğu garanti dönemi içinde ortaya çıkarsa, Husqvarna UK Ltd., aşağıdaki koşullar yerine getirildiği takdirde Yetkili Servis Merkezleri aracılığıyla ürünün müşteri için ücretsiz olarak tamir edilmesini ya da değiştirilmesini sağlayacaktır:

(a) Arıza doğrudan Yetkili Servis Merkezine bildirilmelidir.

(b) Satın alma kanıtı (fatura/fiş) sağlanmalıdır.

(c)Kullanıcının ürünü kötü kullanması, ihmalkar davranması ya da hatalı ayarlaması nedeniyle oluşan arızalar garanti kapsamına girmez.

(d)Ürünün normal kullanımı sonucundaki aşınma ve yıpranma nedeniyle oluşan arızalar garanti kapsamına girmez.

(e) Makine, yetkili Husqvarna UK Ltd. temsilcileri dışındaki bir şahıs tarafından servis veya tamir edilmemiş, sökülmemiş veya kurcalanmamış olmalıdır.

(f) Makine, kiralık olarak kullandırılmamış olmalıdır.

(g)Makinenin sahibi, ilk satın alan şahıs olmalıdır.

(h)Makine, ticari amaçla kullanılmamış olmalıdır.

* Bu garanti ek nitelikte olup, müşterinin yasalarca verilmiş haklarını hiçbir şekilde azaltmaz.

Aşağıdaki nedenlerden dolayı oluşan arızalar garanti kapsamına girmez; dolayısıyla, bu Çalıştırma Elkitabının içerdiği talimatları okumanız ve makinenizin nasıl

çalıştırılması ve bakımının nasıl yapılması gerektiğini öğrenmeniz önemlidir.

Aşağıdakiler bu garantinin kapsamına girmez:
* Yipranmış ya da hasar görmüş bıçakların değiştirilmesi, Naylon Misina
* İlk arızanın bildirilmemesi sonucunda oluşan arızalar.
* Ani darbe sonucunda oluşan arızalar.
* Ürünün bu Çalıştırma Elkitabında verilen talimatlar ve öneriler uyarınca kullanılmaması sonucunda oluşan arızalar.
* Kiralık kullandırılan makineler bu garanti kapsanız girmez.
* Aşağıdaki parçalar aşınan parçalar sayılır ve ömürleri düzenli bakıma bağlı olarak değişir; dolayısıyla bunlar normal olarak geçerli bir garanti talebine tabi değildir: Bıçaklar, Elektrik Kablosu.
* Dikkat!

Husqvarna UK Ltd., kısmen veya tümüyle, dolaylı veya dolaysız olarak, Husqvarna UK Ltd. tarafından üretilmemiş ya da onaylanmamış yedek veya ek parçaların kullanılması ya da makine üzerinde herhangi bir şekilde yapılan değişiklikler nedeniyle oluşan arizalar için garanti kapsamı içinde sorumluluk kabul etmez.

Servis Önerileri

• Ürününüz, gümüş ve siyah renkli ürün sınıflandırma etiketiyle kesin olarak tanılanmıştır.
• Ürününüzün en az on iki ayda bir, profesyonel uygulamalarda ise daha sık olarak, servis edilmesi önerilir.

Yedek Parçalar

Biçak

Referans Numarası: FLY046 Parça Numarası: 510760890

EC UYGUNLUK BEYANNAMESI

Husqvarna AB, 561 82 Huskvarna, Sweden

Ürünün; uygulanmış olan aşağıdaki AB uyumlu standartlara dayanarak:s);

Kategori.....Elektrikli Döner Çim Biçme Makinesi

Kesme Cihazının Tipi......Ürün Değerlendirme Etiketine Bakın

Yapım Yılı......Ürün Değerlendirme Etiketine Bakın

aşağıdaki EC Direktiflerinin esas gereksinimleri ve ön koşulları ile uyumlu olduğunu 2006/42/EC, 2004/108/EC, 2000/14/EC

ana sorumluluğumuza dayanarak beyan ederiz:

EN60335-1, EN60335-2-77, EN50366, EN55014-1, EN61000-3-2, EN61000-3-3

Operatör pozisyonunda maksimum A ölçekli ses basınç seviyesi LpA, tabloda verilen

Seviye ile ilişkili olan yukarıdaki ürünün bir örneği üzerinde kaydedilmiştir.

Tabloda verilen Değer ile ilişkili olan yukarıdaki ürünün bir örneği üzerinde EN ISO 20643'a göre ölçülen maksimum el / kol titreşim ölçekli değer

2000/14/EC: Ölçülen Güvenilir Güç LWA ve Garanti Edilen Güvenilir Güç LWA değerleri çizelge haline getirilmiş resimlere göre olmaktadır.

Uygunluk Değerlendirme Prosedürü......Annex VI

Belirtilen Cisim....Intertek, Cleeve Road

Leatherhead, Surrey

KT22 7SB, England

Newton Aycliffe 21/01/2011

M.Bowden

Global Ar&Ge Müdürü – Arkasında Yürü

Teknik dokümantasyon sorumlusu

Tip	VM032	VM032+	RM032	EM032	EM032+
Kesim Genişliği (cm)	32	32	32	32	32
Kesim Aygıtının Dönüş Hızı (rpm)	3,400	3,400	3,400	3,400	3,400
Güç (kW)	1.1	1.2	1.0	900	1.0
Ölçülen Ses Gücü L_WA (dB(A))	95	95	95	95	95
Garanti Edilen Ses Gücü L_WA (dB(A))	96	96	96	96	96
Seviye L_PA (dB(A))	80.2	80.2	80.2	80.2	80.2
Belirsizlik K_oA (dB(A))	2.5	2.5	2.5	2.5	2.5
Değer a_n (dB(A))	2.08	2.08	2.08	2.08	2.08
Ağırlık (Kg)	9.09	9.09	8.97	8.74	8.74
belirsizlik K_ah (m/s2)	1.5	1.5	1.5	1.5	1.5
Gerilim/Hertz	230V/50Hz	230V/50Hz	230V/50Hz	230V/50Hz	230V/50Hz
