ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ LB 448i HUSQVARNA

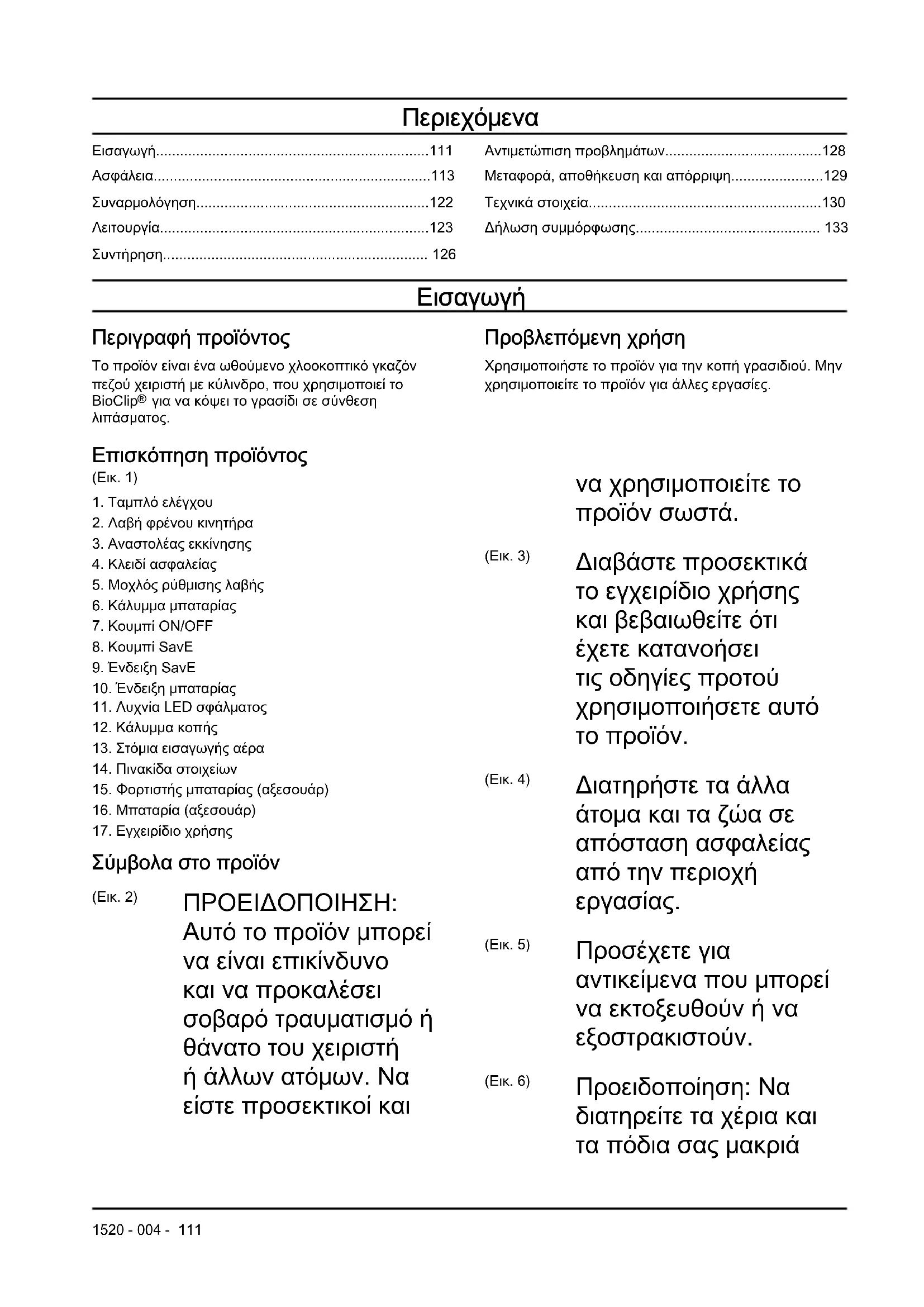

Περιγραφή προϊόντος Το προϊόν είναι ένα ωθούμενο χλοοκοπτικό γκαζόν πεζού χειριστή με κύλινδρο, που χρησιμοποιεί το BioClip

για να κόψει το γρασίδι σε σύνθεση λιπάσματος. Προβλεπόμενη χρήση Χρησιμοποιήστε το προϊόν για την κοπή γρασιδιού. Μην χρησιμοποιείτε το προϊόν για άλλες εργασίες. Επισκόπηση προϊόντος (Εικ. 1)

2. Λαβή φρένου κινητήρα

3. Αναστολέας εκκίνησης

5. Μοχλός ρύθμισης λαβής

6. Κάλυμμα μπαταρίας

10. Ένδειξη μπαταρίας

11. Λυχνία LED σφάλματος

13. Στόμια εισαγωγής αέρα

14. Πινακίδα στοιχείων

15. Φορτιστής μπαταρίας (αξεσουάρ)

16. Μπαταρία (αξεσουάρ)

17. Εγχειρίδιο χρήσης

Σύμβολα στο προϊόν (Εικ. 2) ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Αυτό το προϊόν μπορεί να είναι επικίνδυνο και να προκαλέσει σοβαρό τραυματισμό ή θάνατο του χειριστή ή άλλων ατόμων. Να είστε προσεκτικοί και να χρησιμοποιείτε το προϊόν σωστά. (Εικ. 3) Διαβάστε προσεκτικά το εγχειρίδιο χρήσης και βεβαιωθείτε ότι έχετε κατανοήσει τις οδηγίες προτού χρησιμοποιήσετε αυτό

(Εικ. 4) Διατηρήστε τα άλλα άτομα και τα ζώα σε απόσταση ασφαλείας από την περιοχή

(Εικ. 5) Προσέχετε για αντικείμενα που μπορεί να εκτοξευθούν ή να εξοστρακιστούν. (Εικ. 6) Προειδοποίηση: Να διατηρείτε τα χέρια και τα πόδια σας μακριά 1520 - 004 - 111από την περιστρεφόμενη

(Εικ. 7) Προειδοποίηση: Να διατηρείτε τα χέρια και τα πόδια σας μακριά από κινούμενα μέρη. (Εικ. 8) Αφαιρέστε το κλειδί ασφαλείας προτού εκτελέσετε εργασίες επισκευής ή συντήρησης. (Εικ. 9) Περιβαλλοντική σήμανση.Το προϊόν ή η συσκευασία του προϊόντος δεν αποτελεί οικιακό απόρριμμα. Ανακυκλώστε το σε εγκεκριμένη τοποθεσία απόρριψης ηλεκτρικού και ηλεκτρονικού εξοπλισμού. (Εικ. 10)

συμμορφώνεται με τις ισχύουσες οδηγίες ΕΚ. (Εικ. 11) Αυτό το προϊόν συμμορφώνεται με τις ισχύουσες οδηγίες του

συμμορφώνεται με τις ισχύουσες οδηγίες της Ευρασιατικής Τελωνειακής Ένωσης. (Εικ. 13)

συμμορφώνεται με τις ισχύουσες οδηγίες της UkrSEPRO. (Εικ. 14)

συμμορφώνεται με τις οδηγίες της ACA (σήμανση RCM). Ισχύει για Αυστραλία/Νέα Ζηλανδία μόνο (Εικ. 15) Ετικέτα εκπομπών θορύβου στο περιβάλλον σύμφωνα με οδηγίες και κανονισμούς της ΕΕ και του Η.Β. και τη νομοθεσία της Νότιας Νέας Ουαλίας "Κανονισμός για την προστασία των περιβαλλοντικών δράσεων (έλεγχος θορύβου) του 2017". Η εγγυημένη στάθμη θορύβου του προϊόντος καθορίζεται στην

Τεχνικά στοιχεία στη σελίδα 130

Προστασία από πιτσιλίσματα νερού. 112 1520 - 004 -(Εικ. 16) Κωδικός με δυνατότητα

Περιεχόμενα Άλλα σύμβολα/σήματα που υπάρχουν στο προϊόν αναφέρονται σε απαιτήσειςπιστοποίησης για ορισμένες αγορές. Αυτοκόλλητα οδηγιών (Εικ. 17)Οδηγία έναρξης, βλ. Εκκίνηση λειτουργίας του προϊόντος στη σελίδα 125

(Εικ. 18) Οδηγία διακοπής, βλ.

λειτουργίας του προϊόντος στη σελίδα 125

Ευθύνη προϊόντος Όπως αναφέρεται στη νομοθεσία περί ευθύνης για ταπροϊόντα, δεν φέρουμε καμία ευθύνη για ζημιές πουοφείλονται στο προϊόν μας εάν:• Το προϊόν έχει επισκευαστεί λανθασμένα.• Το προϊόν έχει επισκευαστεί με εξαρτήματα που δενπροέρχονται από τον κατασκευαστή ή που δεν έχουνεγκριθεί από τον κατασκευαστή.• Το προϊόν διαθέτει ένα αξεσουάρ που δενπροέρχεται από τον κατασκευαστή ή που δεν έχειεγκριθεί από τον κατασκευαστή.• Το προϊόν δεν έχει επισκευαστεί σε εγκεκριμένοκέντρο σέρβις ή από εγκεκριμένη αρχή.

Ορισμοί για την ασφάλεια Για την επισήμανση ειδικών σημαντικών τμημάτων του εγχειριδίου χρησιμοποιούνται προειδοποιήσεις, συστάσεις προσοχής και σημειώσεις. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Χρησιμοποιείται όταν υπάρχει κίνδυνος τραυματισμού ή θανάτου του χειριστή ή άλλων παριστάμενων ατόμων, αν δεν τηρηθούν οι οδηγίες που παρέχονται στο εγχειρίδιο.

Χρησιμοποιείται όταν υπάρχει κίνδυνος πρόκλησης ζημιάς στο προϊόν, σε άλλα υλικά ή στον παρακείμενο χώρο, αν δεν τηρηθούν οι οδηγίες που παρέχονται στο εγχειρίδιο. Περιεχόμενα Χρησιμοποιείται για παροχή περισσότερων πληροφοριών, οι οποίες χρειάζονται σε μια δεδομένη

Γενικές οδηγίες ασφαλείας ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού χρησιμοποιήσετε το προϊόν, διαβάστε τις παρακάτω 1520 - 004 - 113προειδοποιητικές

Αυτό το προϊόν είναι επικίνδυνο αν δεν χρησιμοποιηθεί σωστά ή αν δεν είστε προσεκτικοί. Αν δεν τηρείτε τις οδηγίες ασφαλείας, μπορεί να προκληθεί τραυματισμός ή

Αυτό το προϊόν παράγει ηλεκτρομαγνητικό πεδίο κατά τη λειτουργία του. Το πεδίο αυτό, υπό ορισμένες συνθήκες, μπορεί να προκαλέσει παρεμβολές σε ενεργά ή παθητικά ιατρικά εμφυτεύματα. Για να μειωθεί ο κίνδυνος σοβαρών ή θανατηφόρων τραυματισμών, συνιστούμε στα άτομα με ιατρικά εμφυτεύματα να συμβουλεύονται το θεράποντα ιατρό τους και τον κατασκευαστή του ιατρικού εμφυτεύματος, προτού θέσουν το προϊόν σε λειτουργία.

Πρέπει πάντα να προσέχετε και να χρησιμοποιείτε την κοινή λογική. Αν δεν είστε βέβαιοι πώς να χειριστείτε το προϊόν σε μια ιδιαίτερη κατάσταση, σταματήστε και μιλήστε με τον αντιπρόσωπο της Husqvarna προτού συνεχίσετε.

Πρέπει να θυμάστε ότι ο χειριστής θεωρείται υπεύθυνος για ατυχήματα που μπορεί να προκληθούν σε άλλα άτομα ή στην περιουσία τους.

Να διατηρείτε το προϊόν καθαρό. Βεβαιωθείτε ότι μπορείτε να διαβάσετε καθαρά τις ενδείξεις και τα σήματα.

Μην επιτρέπετε ποτέ σε παιδιά ή άλλα άτομα, που δεν έχουν εξοικειωθεί με αυτές τις οδηγίες, να χρησιμοποιήσουν τη συσκευή. Οι τοπικές διατάξεις μπορεί να θέτουν περιορισμούς στην ηλικία του

Αν το προϊόν χρησιμοποιείται από ένα άτομο με μειωμένη σωματική ή διανοητική ικανότητα, θα πρέπει πάντα να το επιβλέπετε. Πρέπει να είναι παρών ένας υπεύθυνος ενήλικας ανά πάσα στιγμή.

Μην χρησιμοποιείτε το προϊόν αν είστε κουρασμένοι, άρρωστοι ή υπό την επήρεια αλκοόλ, ναρκωτικών ή φαρμάκων. Αυτά έχουν αρνητικές συνέπειες στην όραση, την αυτοσυγκέντρωση, τον συντονισμό και την κρίση

Μην χρησιμοποιείτε το προϊόν αν είναι ελαττωματικό.

1520 - 004 -• Μην τροποποιείτε το προϊόν και μην το χρησιμοποιείτε αν είναι εμφανές ότι έχει τροποποιηθεί από άλλους. Ασφάλεια στο χώρο εργασίας ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού χρησιμοποιήσετε το προϊόν, διαβάστε τις παρακάτω προειδοποιητικές

Αφαιρέστε αντικείμενα όπως κλαδιά, κλωνάρια και πέτρες από την περιοχή εργασίας πριν χρησιμοποιήσετε το

Τα αντικείμενα που χτυπούν πάνω στον εξοπλισμό κοπής μπορεί να πεταχτούν και να προκαλέσουν ζημιές σε πρόσωπα και αντικείμενα. Να διατηρείτε τους παρευρισκόμενους και τα ζώα σε απόσταση ασφαλείας από

Μην χρησιμοποιείτε ποτέ το προϊόν σε κακές καιρικές συνθήκες, όπως ομίχλη, βροχή, ισχυρό άνεμο, έντονο κρύο και κίνδυνο κεραυνού. Η χρήση του προϊόντος σε κακές καιρικές συνθήκες, σε συνθήκες υγρασίας ή σε υγρές τοποθεσίες είναι εξαιρετικά κουραστική. Οι κακές καιρικές συνθήκες μπορεί να προκαλέσουν επικίνδυνες καταστάσεις, όπως ολισθηρές επιφάνειες.

Να προσέχετε για πρόσωπα, αντικείμενα και καταστάσεις που μπορεί να αποτρέψουν την ασφαλή λειτουργία του

Να προσέχετε για εμπόδια, όπως ρίζες, πέτρες, κλωνάρια, λακκούβες και χαντάκια. Το μακρύ γρασίδι μπορεί να κρύβει εμπόδια.

Η κοπή χόρτου σε πλαγιές μπορεί να είναι επικίνδυνη. Μην εκτελείτε χλοοκοπή σε υπερβολικά απότομες πλαγιές. Μην χρησιμοποιείτε το προϊόν σε πλαγιές με κλίση πάνω από 15°.

Απαιτείται ιδιαίτερη προσοχή κατά την αλλαγή κατεύθυνσης σε πλαγιές. Να κατευθύνετε το προϊόν κατά πλάτος στις επιφάνειες με κλίση. Να μην μετακινείστε προς τα πάνω και προς τα κάτω.

Να είστε ιδιαίτερα προσεκτικοί κοντά σε κρυφές γωνίες και αντικείμενα που εμποδίζουν το οπτικό σας πεδίο. 1520 - 004 - 115Ασφάλεια στην εργασία ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού χρησιμοποιήσετε το προϊόν, διαβάστε τις παρακάτω προειδοποιητικές

Να χρησιμοποιείτε το προϊόν μόνο για την κοπή χόρτου γκαζόν. Δεν επιτρέπεται η χρήση του για άλλες εργασίες.

Χρησιμοποιείτε ατομικό προστατευτικό εξοπλισμό. Ανατρέξτε στην ενότητα Προσωπικός εξοπλισμός προστασίας στη σελίδα 117

Βεβαιωθείτε ότι γνωρίζετε πώς να σταματήσετε τον κινητήρα γρήγορα σε περίπτωση έκτακτης ανάγκης.

Μην χρησιμοποιείτε το προϊόν σε συνθήκες βροχής ή υγρασίας. Αν εισέλθει νερό στο προϊόν, αυξάνεται ο κίνδυνος ηλεκτροπληξίας.

Μην λειτουργείτε το προϊόν αν δεν είναι σωστά συνδεδεμένη η λεπίδα και όλα τα καλύμματα. Αν η λεπίδα δεν είναι σωστά συνδεδεμένη, μπορεί να χαλαρώσει και να προκληθεί προσωπικός τραυματισμός.

Να βεβαιώνεστε ότι ο δίσκος δεν χτυπάει αντικείμενα, όπως πέτρες και ρίζες. Αυτό μπορεί να προκαλέσει ζημιά στη λεπίδα και να λυγίσει τον άξονα του κινητήρα. Ο λυγισμένος άξονας προκαλεί ισχυρή δόνηση και πολύ υψηλό κίνδυνο χαλάρωσης της

Σε περίπτωση πρόσκρουσης της λεπίδας σε αντικείμενο ή αν διαπιστώσετε κραδασμούς, διακόψτε αμέσως τη λειτουργία του προϊόντος. Σβήστε το μοτέρ, τραβήξτε προς τα πάνω το κλειδί ασφαλείας και αφαιρέστε την μπαταρία. Ελέγξτε το προϊόν για ζημιές. Επισκευάστε τις ζημιές ή αναθέστε την επισκευή σε έναν εξουσιοδοτημένο αντιπρόσωπο σέρβις.

Μην συνδέετε ποτέ μόνιμα τη λαβή φρένου του κινητήρα στη λαβή όταν έχει εκκινηθεί ο

Τοποθετήστε το προϊόν σε μια σταθερή, επίπεδη επιφάνεια και εκκινήστε το. Να βεβαιώνεστε ότι η λεπίδα δεν χτυπάει στο έδαφος ή σε άλλα αντικείμενα.

Να παραμένετε πάντα πίσω από το προϊόν κατά τη λειτουργία.

1520 - 004 -• Κατά τη λειτουργία του προϊόντος, θα πρέπει όλοι οι τροχοί να ακουμπούν στο έδαφος και να διατηρείτε και τα 2 χέρια πάνω στη λαβή. Διατηρήστε τα χέρια και τα πόδια σας μακριά από τις περιστρεφόμενες λεπίδες.

Μην γέρνετε το προϊόν όταν έχει εκκινηθεί ο κινητήρας.

Να είστε προσεκτικοί όταν τραβάτε το προϊόν προς τα

Μην ανασηκώνετε ποτέ το προϊόν όταν έχει εκκινηθεί ο κινητήρας. Αν πρέπει να ανασηκώσετε το προϊόν, σβήστε πρώτα το μοτέρ, τραβήξτε προς τα πάνω το κλειδί ασφαλείας και αφαιρέστε την μπαταρία.

Μην περπατάτε προς τα πίσω όταν χρησιμοποιείτε το προϊόν.

Σβήστε τον κινητήρα όταν κινείστε σε περιοχές χωρίς χόρτα, για παράδειγμα μονοπάτια από χαλίκι, πέτρα και άσφαλτο.

Μην τρέχετε με το προϊόν όταν έχει εκκινηθεί ο κινητήρας. Να περπατάτε πάντα προς τα εμπρός όταν χρησιμοποιείτε το

Σβήστε τον κινητήρα προτού αλλάξετε το ύψος κοπής. Μην προβαίνετε ποτέ σε ρυθμίσεις ενώ έχει εκκινηθεί ο κινητήρας.

Μην αφήνετε ποτέ το προϊόν εκτός του οπτικού σας πεδίου ενώ έχει εκκινηθεί ο κινητήρας. Βεβαιωθείτε ότι ο εξοπλισμός κοπής δεν περιστρέφεται, προτού σβήσετε τον κινητήρα. Οδηγίες ασφαλείας για τη λειτουργία Προσωπικός εξοπλισμός

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού χρησιμοποιήσετε το προϊόν, διαβάστε τις παρακάτω προειδοποιητικές

Ο προσωπικός εξοπλισμός προστασίας δεν μπορεί να εξαλείψει τον κίνδυνο τραυματισμών, ωστόσο μειώνει τη σοβαρότητά τους σε περίπτωση ατυχήματος. Ο αντιπρόσωπος θα σας βοηθήσει να επιλέξετε το σωστό εξοπλισμό.

Να χρησιμοποιείτε αντιολισθητικές μπότες ή παπούτσια βαρέος τύπου. Να μην χρησιμοποιείτε το προϊόν με ανοιχτά παπούτσια ή ξυπόλυτοι.

Χρησιμοποιήστε χοντρά, μακριά παντελόνια. 1520 - 004 - 117• Όταν χρειάζεται, να χρησιμοποιείτε προστατευτικά γάντια, για παράδειγμα κατά την τοποθέτηση, την επιθεώρηση ή τον καθαρισμό του εξοπλισμού κοπής. Συσκευές ασφαλείας στο προϊόν ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού χρησιμοποιήσετε το προϊόν, διαβάστε τις παρακάτω προειδοποιητικές

Μην χρησιμοποιείτε ποτέ το προϊόν, αν υπάρχουν ελαττωματικές συσκευές

Μην αφαιρείτε και μην τροποποιείτε τις συσκευές

Πρέπει να κάνετε τακτικά έλεγχο των συσκευών ασφαλείας. Αν οι συσκευές ασφαλείας είναι ελαττωματικές, απευθυνθείτε στον αντιπρόσωπο σέρβις της Husqvarna. Για τον έλεγχο του καλύμματος

Το κάλυμμα κοπής μειώνει τους κραδασμούς στο προϊόν και μειώνεται ο κίνδυνος τραυματισμού από τη λεπίδα.

• Εξετάστε το κάλυμμα κοπής για να βεβαιωθείτε ότι δεν υπάρχουν φθορές όπως

Κλειδί ασφαλείας Το κλειδί ασφαλείας βρίσκεται κάτω από το καπάκι της μπαταρίας. Το κλειδί ασφαλείας συνδέει την μπαταρία που τροφοδοτεί με ρεύμα τον

Έλεγχος του κλειδιού ασφαλείας Το κλειδί ασφαλείας συνδέει την μπαταρία που τροφοδοτεί με ρεύμα τον κινητήρα.

• Θέστε σε λειτουργία και κατόπιν σβήστε το μοτέρ. Αν το κλειδί ασφαλείας λειτουργεί σωστά, το μοτέρ θα μπορεί να τεθεί σε λειτουργία μόνο όταν το κλειδί βρίσκεται στην κλειδαριά ασφαλείας. Λαβή φρένου κινητήρα Χρησιμοποιήστε τη λαβή φρένου του κινητήρα, για να σβήσετε τον κινητήρα. Εάν απελευθερώσετε τη λαβή φρένου του κινητήρα, ο κινητήρας σβήνει. Για να ελέγξετε το φρένο του κινητήρα, εκκινήστε τον κινητήρα και, στη συνέχεια, απελευθερώστε τη λαβή

1520 - 004 -φρένου του κινητήρα. Αν ο κινητήρας δεν σβήσει εντός 3 δευτερολέπτων, απευθυνθείτε σε έναν εγκεκριμένο αντιπρόσωπο σέρβις της Husqvarna για τη ρύθμιση του φρένου του

(Εικ. 19) Έλεγχος αναστολέα εκκίνησης Ελέγξτε τον αναστολέα εκκίνησης για να βεβαιωθείτε ότι εμποδίζει τη λειτουργία του

1. Σπρώξτε τη λαβή φρένου

του κινητήρα προς την κατεύθυνση της χειρολαβής. Ο αναστολέας εκκίνησης σταματά να κινείται.

2. Σπρώξτε τον αναστολέα

εκκίνησης προς τα έξω. (Εικ. 20)

3. Αφήστε τον αναστολέα

εκκίνησης και βεβαιωθείτε ότι επιστρέφει στην αρχική του

Ασφάλεια μπαταρίας ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού χρησιμοποιήσετε το προϊόν, διαβάστε τις παρακάτω προειδοποιητικές

Χρησιμοποιείτε επαναφορτιζόμενες μπαταρίες της Husqvarna ως πηγή ηλεκτρικής ισχύος μόνο για τα σχετικά προϊόντα της Husqvarna. Για την αποφυγή τραυματισμών, μην χρησιμοποιείτε την μπαταρία ως πηγή ηλεκτρικής ισχύος για άλλες συσκευές.

Μην χρησιμοποιείτε μη επαναφορτιζόμενες μπαταρίες.

Κίνδυνος ηλεκτροπληξίας. Μη συνδέετε τους ακροδέκτες της μπαταρίας σε κλειδιά, νομίσματα, βίδες ή άλλα μεταλλικά αντικείμενα. Αυτό μπορεί να προκαλέσει βραχυκύκλωμα της μπαταρίας.

Μην τοποθετείτε αντικείμενα μέσα στις εγκοπές αερισμού της μπαταρίας.

Διατηρείτε την μπαταρία μακριά από την ηλιακή ακτινοβολία, τη θερμότητα ή τις γυμνές φλόγες. Η μπαταρία μπορεί να εκραγεί και να προκαλέσει εγκαύματα ή/και χημικά εγκαύματα.

Διατηρείτε την μπαταρία μακριά από συνθήκες βροχής και υγρασίας. 1520 - 004 - 119• Διατηρείτε την μπαταρία μακριά από πηγές μικροκυμάτων και υψηλής

Μην προσπαθήσετε να αποσυναρμολογήσετε ή να διαλύσετε την μπαταρία.

Αν η μπαταρία εμφανίσει διαρροή, φροντίστε το υγρό να μην έρθει σε επαφή με το δέρμα ή τα μάτια σας. Αν έρθετε σε επαφή με το υγρό, καθαρίστε την περιοχή με μεγάλη ποσότητα νερού και ζητήστε ιατρική βοήθεια.

Χρησιμοποιείτε την μπαταρία σε θερμοκρασίες μεταξύ -10 °C και 40 °C.

Μην καθαρίζετε την μπαταρία ή το φορτιστή μπαταρίας με νερό. Ανατρέξτε στην ενότητα Καθαρισμός της μπαταρίας και του φορτιστή μπαταρίας στη σελίδα 127

Μην χρησιμοποιείτε ελαττωματικές ή κατεστραμμένες μπαταρίες.

Φυλάσσετε τις μπαταρίες μακριά από μεταλλικά αντικείμενα, όπως καρφιά, νομίσματα και κοσμήματα. Ασφάλεια φορτιστή μπαταρίας ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού χρησιμοποιήσετε το προϊόν, διαβάστε τις παρακάτω προειδοποιητικές

Χρησιμοποιείτε τους φορτιστές μπαταρίας QC για να φορτίζετε μόνο τις ανταλλακτικές μπαταρίες της Husqvarna.

Κίνδυνος ηλεκτροπληξίας ή βραχυκυκλώματος. Μην τοποθετείτε αντικείμενα μέσα στις εγκοπές αερισμού του φορτιστή. Μην επιχειρείτε να αποσυναρμολογήσετε το φορτιστή μπαταρίας. Μην συνδέετε ποτέ τους ακροδέκτες του φορτιστή σε μεταλλικά αντικείμενα. Χρησιμοποιήστε μια εγκεκριμένη πρίζα.

Αυτό το προϊόν παράγει ηλεκτρομαγνητικό πεδίο κατά τη λειτουργία του. Το πεδίο αυτό, υπό ορισμένες συνθήκες, μπορεί να προκαλέσει παρεμβολές σε ενεργά ή παθητικά ιατρικά εμφυτεύματα. Προκειμένου να μειωθεί ο κίνδυνος παθήσεων που μπορεί να προκαλέσουν τραυματισμό ή θάνατο, συνιστούμε στα άτομα με ιατρικά εμφυτεύματα να συμβουλευτούν το θεράποντα ιατρό τους και τον κατασκευαστή του ιατρικού

1520 - 004 -εμφυτεύματος, πριν να θέσουν το προϊόν σε λειτουργία.

Να βεβαιώνεστε τακτικά ότι το καλώδιο ρεύματος του φορτιστή της μπαταρίας δεν έχει υποστεί ζημιά και ότι δεν παρουσιάζει ρωγμές.

Μην σηκώνετε το φορτιστή μπαταρίας από το καλώδιο ρεύματος. Για να αποσυνδέσετε το φορτιστή της μπαταρίας από την πρίζα, τραβήξτε το βύσμα. Μην τραβάτε το καλώδιο.

Διατηρείτε το καλώδιο ρεύματος και το καλώδιο επέκτασης μακριά από νερό, λάδι και αιχμηρές γωνίες. Βεβαιωθείτε ότι το καλώδιο δεν έχει μαγκώσει σε πόρτες, φράκτες ή παρόμοια σημεία. Μπορεί να προκληθεί κίνδυνος τροφοδοσίας ρεύματος στο

Μην καθαρίζετε τον φορτιστή μπαταρίας με νερό.

Ο φορτιστής της μπαταρίας μπορεί να χρησιμοποιηθεί από παιδιά ηλικίας από 8 ετών και άνω και από άτομα με περιορισμένες σωματικές, αισθητήριες ή διανοητικές ικανότητες ή από άτομα χωρίς εμπειρία και γνώση, εφόσον τον χρησιμοποιούν υπό επιτήρηση ή έχουν λάβει οδηγίες σχετικά με την ασφαλή χρήση του και κατανοούν τους κινδύνους που ενέχονται. Τα παιδιά δεν πρέπει να παίζουν με το φορτιστή της μπαταρίας. Τα παιδιά δεν πρέπει να εκτελούν εργασίες καθαρισμού και συντήρησης χωρίς επίβλεψη.

Μην φορτίζετε μη επαναφορτιζόμενες μπαταρίες με το φορτιστή της μπαταρίας.

Μη χρησιμοποιείτε το φορτιστή μπαταρίας κοντά σε εύφλεκτα υλικά ή υλικά που μπορούν να προκαλέσουν διάβρωση. Μην καλύπτετε το φορτιστή μπαταρίας. Σε περίπτωση έκλυσης καπνού ή πυρκαγιάς, βγάλτε το φορτιστή μπαταρίας από την πρίζα.

Μη χρησιμοποιείτε φορτιστή μπαταρίας που παρουσιάζει ελάττωμα ή έχει υποστεί ζημιά.

Φορτίζετε την μπαταρία μόνο σε εσωτερικό και καλά αεριζόμενο χώρο μακριά από την ηλιακή ακτινοβολία. Μην φορτίζετε την μπαταρία σε συνθήκες υγρασίας. Οδηγίες ασφαλείας για τη

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού χρησιμοποιήσετε το προϊόν, διαβάστε 1520 - 004 - 121τις παρακάτω προειδοποιητικές

Προτού εκτελέσετε εργασίες συντήρησης στο προϊόν, αφαιρέστε το κλειδί ασφαλείας.

Να εκτελείτε σωστά τις εργασίες συντήρησης για να αυξήσετε τη διάρκεια ζωής του προϊόντος και να μειώσετε τον κίνδυνο ατυχημάτων. Να αναθέτετε τις επαγγελματικές επισκευές σε έναν εγκεκριμένο αντιπρόσωπο σέρβις. Επικοινωνήστε με τον πλησιέστερο αντιπρόσωπο σέρβις για περισσότερες πληροφορίες.

Να πραγματοποιείτε μόνο τις εργασίες συντήρησης που περιλαμβάνονται στο παρόν εγχειρίδιο χρήσης.

Φοράτε ανθεκτικά γάντια όταν χρησιμοποιείτε τον εξοπλισμό κοπής. Η λεπίδα είναι πολύ κοφτερή και μπορεί εύκολα να

Διατηρείτε την κοπτική ακμή αιχμηρή και καθαρή για καλύτερη απόδοση και μεγαλύτερη ασφάλεια.

Να αναθέτετε στον αντιπρόσωπο σέρβις να ελέγχει συχνά το προϊόν και να κάνει τις απαραίτητες ρυθμίσεις και επισκευές.

Να αντικαθιστάτε τυχόν κατεστραμμένα, φθαρμένα ή σπασμένα εξαρτήματα.

Τηρείτε τις οδηγίες για την αλλαγή των αξεσουάρ. Χρησιμοποιήστε μόνο αξεσουάρ του κατασκευαστή.

Αποθηκεύετε το προϊόν, την μπαταρία και τον φορτιστή μπαταρίας ξεχωριστά σε κλειδωμένο εσωτερικό χώρο χωρίς υγρασία, όταν δεν τα χρησιμοποιείτε. Βεβαιωθείτε ότι τα παιδιά και τα μη εξουσιοδοτημένα άτομα δεν έχουν πρόσβαση στο προϊόν, την μπαταρία ή τον φορτιστή

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού συναρμολογήσετε το προϊόν, διαβάστε και κατανοήστε το κεφάλαιο για την ασφάλεια. Συναρμολόγηση της λαβής

1. Αφαιρέστε το παξιμάδι της λαβής και τη ροδέλα από

την πλάκα της πάνω λαβής.

2. Τοποθετήστε την πάνω λαβή στο πάνω μέρος της

κάτω λαβής. ΠΡΟΣΟΧΗ: Βεβαιωθείτε ότι τα καλώδια δεν έχουν πιαστεί ή υποστεί

3. Τοποθετήστε τη ροδέλα και το μοχλό ρύθμισης της

λαβής. (Εικ. 21) 122 1520 - 004 -4. Κατά τη λειτουργία του προϊόντος κοντά σε τοίχους,γυρίστε τη λαβή στο πλάι για να επιτύχετε μια καλήθέση λειτουργίας. (Εικ. 22)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού χρησιμοποιήσετε το προϊόν, πρέπει ναδιαβάσετε και να κατανοήσετε το κεφάλαιογια την ασφάλεια. Husqvarna Connect Η Husqvarna Connect είναι μια δωρεάν εφαρμογήγια τη φορητή συσκευή σας. Η εφαρμογή HusqvarnaConnect παρέχει εκτεταμένες λειτουργίες για το προϊόνσας Husqvarna:• Περισσότερες πληροφορίες για το προϊόν.• Πληροφορίες και βοήθεια για τα ανταλλακτικά και τοσέρβις του προϊόντος. Για να αρχίσετε να χρησιμοποιείτε το προϊόν Husqvarna Connect 1. Κατεβάστε την εφαρμογή Husqvarna Connect στηφορητή συσκευή σας.2. Εγγραφείτε στην εφαρμογή Husqvarna Connect.3. Ακολουθήστε τα βήματα με τις οδηγίες που θαβρείτε στην εφαρμογή Husqvarna Connect για νασυνδέσετε και να δηλώσετε το προϊόν. Husqvarna Fleet Services

Η εφαρμογή Husqvarna Fleet Services είναι μια λύσηcloud που παρέχει στο χειριστή μια επισκόπηση όλωντων συνδεδεμένων προϊόντων. Σε αυτό το προϊόνμπορεί να εγκατασταθεί ένας αισθητήρας HusqvarnaFleet Services . Ο αισθητήρας Husqvarna FleetServices συλλέγει δεδομένα για το προϊόν και σαςεπιτρέπει να συνδεθείτε στο σύστημα Husqvarna FleetServices . Το σύστημα Husqvarna Fleet Services αναφέρει δεδομένα όπως ο χρόνος λειτουργίας, ταδιαστήματα συντήρησης και η θέση του προϊόντος.Για περισσότερες πληροφορίες σχετικά με την εφαρμογήHusqvarna Fleet Services , κατεβάστε την εφαρμογήHusqvarna Fleet Services ή επικοινωνήστε με τοναντιπρόσωπο της Husqvarna. Προετοιμασία του αισθητήρα (παρελκόμενο) 1. Χρησιμοποιήστε το κλειδί αισθητήρα για να ανοίξετετο καπάκι του αισθητήρα. (Εικ. 23)2. Αφαιρέστε τον αισθητήρα.3. Συνδέστε την μπαταρία στον αισθητήρα. Η λυχνίαLED του αισθητήρα ανάβει. (Εικ. 24)4. Κατεβάστε την εφαρμογή Husqvarna FleetServices

5. Συνδεθείτε στην εφαρμογή Husqvarna FleetServices

6. Εκτελέστε τη διαδικασία σύζευξης. Ανατρέξτε στηνενότητα

Εκτέλεση διαδικασίας σύζευξης μεταξύ της εφαρμογής και του προϊόντος στη σελίδα 123 Εκτέλεση διαδικασίας σύζευξης μεταξύ της εφαρμογής και του προϊόντος

1. Συνδεθείτε στην εφαρμογή Husqvarna FleetServices

2. Επιλέξτε το προϊόν σας στην εφαρμογή.3. Σαρώστε τον κωδικό πίσω από τον αισθητήρα μετην κινητή σας συσκευή, για να εγκαταστήσετε τοναισθητήρα στην εφαρμογή. Περιεχόμενα Η διαδικασία σύζευξης μεταξύ της εφαρμογής και του προϊόντος θα πρέπει να γίνειμόνο μία φορά. Εγκατάσταση του αισθητήρα

1. Βεβαιωθείτε ότι ο αισθητήρας είναι συνδεδεμένοςστην εφαρμογή Husqvarna Fleet Services

Ανατρέξτε στην ενότητα Εκτέλεση διαδικασίας σύζευξης μεταξύ της εφαρμογής και του προϊόντος στη σελίδα 123

2. Ανοίξτε 2 οπές σύμφωνα με τα σημάδια στην εσοχήτου περιβλήματος. (Εικ. 25)

Περιεχόμενα Βεβαιωθείτε ότι οι οπές έχουν την ίδια διάσταση με τα πριτσίνια που παρέχονται με τοναισθητήρα.3. Χρησιμοποιήστε μια πένσα για να αφαιρέσετε τιςεξωτερικές οπές στην εσοχή του αισθητήρα. (Εικ. 26)4. Ανοίξτε 2 οπές σύμφωνα με τα σημάδια στην εσοχήτου αισθητήρα. (Εικ. 27)5. Ευθυγραμμίστε την εσοχή του αισθητήρα με τηνεσοχή του περιβλήματος. (Εικ. 28)6. Στερεώστε την εσοχή του αισθητήρα με τα πριτσίνια.7. Τοποθετήστε τον αισθητήρα στη σχετική εσοχή.Ευθυγραμμίστε το λευκό σημάδι του αισθητήρα με τοσημάδι επάνω στην εσοχή του αισθητήρα. (Εικ. 29)8. Κλείστε το καπάκι του αισθητήρα και κλειδώστε τομε το κλειδί αισθητήρα. Βεβαιωθείτε ότι το επάνωμέρος του γράμματος "H" από τη λέξη Husqvarnaείναι στραμμένο προς την αντίθετη κατεύθυνση απότο κλειδί ασφαλείας. (Εικ. 30)1520 - 004 - 123Ρύθμιση του ύψους κοπής Το ύψος κοπής μπορεί να ρυθμιστεί σε 4 επίπεδα για LB 442i. Το ύψος κοπής μπορεί να ρυθμιστεί σε 6 επίπεδα για LB 448i.

1. Σπρώξτε το χειριστήριο ύψους κοπής προς την

κατεύθυνση του τροχού και στη συνέχεια προς τα πίσω για να αυξήσετε το ύψος κοπής.

2. Σπρώξτε το χειριστήριο ύψους κοπής προς την

κατεύθυνση του τροχού και στη συνέχεια προς τα εμπρός για να μειώσετε το ύψος κοπής. (Εικ. 31) ΠΡΟΣΟΧΗ: Μην ρυθμίζετε το ύψος κοπής πολύ χαμηλά. Οι λεπίδες μπορεί να χτυπήσουν στο έδαφος αν η επιφάνεια του χλοοτάπητα δεν είναι επίπεδη.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού χρησιμοποιήσετε την μπαταρία, πρέπει να διαβάσετε και να κατανοήσετε το κεφάλαιο σχετικά με την ασφάλεια. Πρέπει επίσης να διαβάσετε και να κατανοήσετε το εγχειρίδιο χρήσης για την μπαταρία και τον φορτιστή της μπαταρίας. Κατάσταση μπαταρίας Στην οθόνη εμφανίζονται η εναπομένουσα χωρητικότητα της μπαταρίας και τυχόν προβλήματα της μπαταρίας. Η χωρητικότητα της μπαταρίας εμφανίζεται για 5 δευτερόλεπτα μετά την απενεργοποίηση του προϊόντος ή το πάτημα του κουμπιού της ένδειξης μπαταρίας. Το προειδοποιητικό σύμβολο στην μπαταρία ανάβει όταν παρουσιαστεί σφάλμα. Ανατρέξτε στην ενότητα Μπαταρία στη σελίδα 128

(Εικ. 32) Ενδεικτικές λυχνίες LED Κατάσταση μπαταρίας Όλες οι ενδεικτικές λυχνίες LED είναι αναμμένες Πλήρως φορτισμένη (75-100%) Οι ενδεικτικές λυχνίες LED 1, LED 2, LED 3 είναι

Η μπαταρία είναι φορτι- σμένη κατά 50%-75% Οι ενδεικτικές λυχνίες LED 1, LED 2 είναι αναμμένες Η μπαταρία είναι φορτι- σμένη κατά 25%-50% Η ενδεικτική λυχνία LED 1 είναι αναμμένη Η μπαταρία είναι φορτι- σμένη κατά 0%-25%. Η ενδεικτική λυχνία LED 1 αναβοσβήνει Η μπαταρία είναι άδεια. Φορτίστε την μπαταρία. Φόρτιση της μπαταρίας Φορτίστε την μπαταρία πριν από την πρώτη χρήση. Η μπαταρία είναι φορτισμένη μόνο κατά 30% όταν παρέχεται στον πελάτη. Περιεχόμενα Ο φορτιστής της μπαταρίας πρέπει να συνδέεται σε παροχή με τάση και συχνότητα ίδια με αυτή που ορίζεται στην πινακίδα στοιχείων. Η φόρτιση της μπαταρίας δεν είναι δυνατή αν η θερμοκρασία της μπαταρίας είναι μεγαλύτερη από 50 °C. Ο φορτιστής της μπαταρίας μειώνει τη θερμοκρασία πριν ξεκινήσει η φόρτιση.

1. Συνδέστε το ένα άκρο του καλωδίου ρεύματος του

φορτιστή μπαταρίας στην υποδοχή του φορτιστή

2. Συνδέστε το άλλο άκρο του καλωδίου ρεύματος

του φορτιστή μπαταρίας σε μια γειωμένη πρίζα. Η ενδεικτική λυχνία LED στον φορτιστή της μπαταρίας θα αναβοσβήσει με πράσινο χρώμα μία φορά. (Εικ. 33)

3. Τοποθετήστε την μπαταρία στο φορτιστή μπαταρίας.

Όταν η μπαταρία συνδεθεί σωστά στον φορτιστή, ανάβει η πράσινη λυχνία στον φορτιστή. (Εικ. 34)

4. Η μπαταρία είναι πλήρως φορτισμένη, όταν ανάψουν

όλες οι λυχνίες LED στην μπαταρία. Ο μέγιστος χρόνος φόρτισης της μπαταρίας δεν θα πρέπει να υπερβαίνει τις 24 ώρες.

5. Για να αποσυνδέσετε τον φορτιστή της μπαταρίας

από την πρίζα, τραβήξτε το φις και όχι το καλώδιο.

6. Αφαιρέστε την μπαταρία από το φορτιστή.

Κατάσταση φόρτισης της μπαταρίας Μια μπαταρία ιόντων λιθίου της Husqvarna μπορεί να φορτιστεί ή να χρησιμοποιηθεί σε όλα τα επίπεδα φόρτισης. Δεν προκαλείται ζημιά στην μπαταρία. Μια πλήρως φορτισμένη μπαταρία δεν θα χάσει το φορτίο της όταν παραμείνει στον φορτιστή. Οθόνη LED Κατάσταση φόρτισης Η ενδεικτική λυχνία LED 1 αναβοσβήνει 0%-25% Η ενδεικτική λυχνία LED 1 είναι αναμμένη, η ενδει- κτική λυχνία LED 2 αναβο-

25%-50% Οι ενδεικτικές λυχνίες LED 1, LED 2 είναι αναμμένες, η ενδεικτική λυχνία LED 3 αναβοσβήνει 50%-75% Οι ενδεικτικές λυχνίες LED 1, LED 2, LED 3 είναι αναμμένες, η ενδεικτική λυχνία LED 4 αναβοσβή-

75%-100% 124 1520 - 004 -Οθόνη LED Κατάσταση φόρτισης Οι λυχνίες LED 1, LED 2, LED 3, LED 4 είναι αναμ-

Πλήρως φορτισμένη Εκκίνηση λειτουργίας του προϊόντος

1. Ανασηκώστε το καπάκι της μπαταρίας.

2. Τοποθετήστε μια φορτισμένη μπαταρία μέσα στην

υποδοχή μπαταρίας 1 κάτω από το καπάκι της μπαταρίας. Για μεγαλύτερη διάρκεια λειτουργίας, τοποθετήστε μια δεύτερη φορτισμένη μπαταρία στην υποδοχή μπαταρίας 2.

3. Αποσυνδέστε το κλειδί ασφαλείας από τη θήκη του

4. Πιέστε το κλειδί ασφαλείας μέσα στην κλειδαριά

ασφαλείας. (Εικ. 35)

5. Να παραμένετε πίσω από το προϊόν.

6. Πατήστε το κουμπί ON/OFF στο ταμπλό ελέγχου. Η

οθόνη ενδείξεων εμφανίζεται.

7. Χαλαρώστε τον αναστολέα εκκίνησης. (Εικ. 20)

8. Σπρώξτε τη λαβή φρένου του κινητήρα προς την

κατεύθυνση της χειρολαβής. (Εικ. 36) Για να χρησιμοποιήσετε τη λειτουργία SavE Το προϊόν διαθέτει μια λειτουργία εξοικονόμησης μπαταρίας (SavE) για μεγαλύτερη διάρκεια λειτουργίας.

1. Πατήστε το κουμπί SavE (A) για να εκκινήσετε

τη λειτουργία. Το σύμβολο SavE (B) στην οθόνη ενδείξεων ανάβει.

2. Πατήστε ξανά το κουμπί SavE για να διακόψετε

τη λειτουργία . Το σύμβολο SavE (B) στην οθόνη ενδείξεων σβήνει. (Εικ. 37) Η λειτουργία SavE αυτόματα αν οι συνθήκες εδάφους απαιτούν υψηλότερη απόδοση. Η λειτουργία SavE εκκινείται ξανά αυτόματα όταν το επιτρέψουν οι συνθήκες εδάφους. Λειτουργία PowerBoost Οι σ.α.λ. του κινητήρα αυξάνονται αυτόματα, όταν το προϊόν κόβει μακρύ ή νωπό χορτάρι. Για εξοικονόμηση χρόνου λειτουργίας της μπαταρίας, το μοτέρ επιστρέφει αυτόματα στην τυπική λειτουργία όταν δεν είναι απαραίτητη η λειτουργία PowerBoost. Σβήσιμο του μοτέρ Στη διάρκεια της λειτουργίας, η λεπίδα και το μοτέρ μπορεί να σταματήσουν προσωρινά, λόγω εμποδίων όπως το μπλοκάρισμα του χορταριού κάτω από το κάλυμμα κοπής. Εάν συμβεί αυτό και διατηρήσετε πατημένη τη λαβή του φρένου του μοτέρ, το προϊόν θα επανεκκινήσει αυτόματα. Αν το προϊόν δεν επανεκκινηθεί σε 5-10 δευτερόλεπτα, μπορεί να χρειαστεί να καθαρίσετε την περιοχή κάτω από το κάλυμμα κοπής. Ανατρέξτε στην ενότητα Καθαρισμός του προϊόντος στη σελίδα 127

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Αν σταματήσει το μοτέρ, το προϊόν προσπαθεί να επανεκκινήσει αυτόματα για 5-10 δευτερόλεπτα. Περιμένετε τουλάχιστον 15 δευτερόλεπτα προτού ελέγξετε το κάλυμμα

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Πριν από τον έλεγχο του καλύμματος κοπής, αφήστε τη λαβή του φρένου του μοτέρ, γυρίστε το κλειδί ασφαλείας στη θέση 0, αφαιρέστε την μπαταρία και περιμένετε τουλάχιστον 5 δευτερόλεπτα. Υπάρχει κίνδυνος τραυματισμού σε περίπτωση αφαίρεσης του εμποδίου και της τυχαίας εκκίνησης του προϊόντος. Διακοπή λειτουργίας του προϊόντος Το προϊόν σταματά να λειτουργεί, αν δεν το χρησιμοποιήσετε για 3 λεπτά.

1. Απελευθερώστε τη λαβή φρένου του κινητήρα για να

σβήσετε τον κινητήρα. (Εικ. 19)

2. Πατήστε το κουμπί ON/OFF στο ταμπλό ελέγχου.

Όλες οι λυχνίες LED και τα σύμβολα στην οθόνη ενδείξεων σβήνουν. (Εικ. 38)

3. Αφαιρέστε το κλειδί ασφαλείας από την κλειδαριά

ασφαλείας και τοποθετήστε το στη θήκη του. Για ένα καλό αποτέλεσμα

• Να χρησιμοποιείτε πάντα μια ακονισμένη λεπίδα. Η στομωμένη λεπίδα δίνει ένα ακανόνιστο αποτέλεσμα και η επιφάνεια κοπής του γρασιδιού γίνεται κίτρινη. Επίσης, η ακονισμένη λεπίδα χρησιμοποιεί λιγότερη ενέργεια από μια στομωμένη λεπίδα.

• Να μην κόβετε ποτέ πάνω από το ⅓ του μήκους του γρασιδιού. Να κόβετε πρώτα με το ύψος κοπής ρυθμισμένο σε υψηλό. Εξετάστε το αποτέλεσμα και χαμηλώστε το ύψος κοπής σε κατάλληλο επίπεδο. Αν το γρασίδι είναι πολύ μακρύ, οδηγήστε αργά και κόψτε 2 φορές, αν είναι απαραίτητο.

• Να κόβετε κάθε φορά σε διαφορετικές κατευθύνσεις για να αποφεύγετε τις ρίγες στο γκαζόν.

• Διατηρείτε το κάλυμμα κοπής καθαρό. Η συσσώρευση γρασιδιού και ακαθαρσιών στην εσωτερική πλευρά του καλύμματος κοπής μπορεί να μειώσει το αποτέλεσμα κοπής. Ανατρέξτε στην

Καθαρισμός του προϊόντος στη σελίδα 127

1520 - 004 - 125Συντήρηση

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού εκτελέσετε εργασίες συντήρησης, πρέπει να διαβάσετε και να κατανοήσετε το κεφάλαιο για την ασφάλεια. Για όλες τις εργασίες συντήρησης και επισκευής στο προϊόν, είναι απαραίτητη ειδική εκπαίδευση. Μπορούμε να εγγυηθούμε για τη διαθεσιμότητα των επαγγελματικών επισκευών και τη συντήρηση. Αν ο αντιπρόσωπός σας δεν είναι αντιπρόσωπος σέρβις, μιλήστε του για πληροφορίες σχετικά με τον πλησιέστερο αντιπρόσωπο σέρβις. Για λεπτομερέστερες πληροφορίες, ανατρέξτε στη σελίδα www.husqvarna.com. Πρόγραμμα συντήρησης Τα διαστήματα συντήρησης υπολογίζονται με βάση την καθημερινή χρήση του προϊόντος. Τα διαστήματα αλλάζουν αν το προϊόν δεν χρησιμοποιείται καθημερινά. Για τις εργασίες συντήρησης που επισημαίνονται με αστερίσκο (*), ανατρέξτε στην ενότητα

ασφαλείας για τη λειτουργία στη σελίδα 117

Εκτέλεση γενικής επιθεώρησης X Έλεγχος του αναστολέα εκκίνησης * X Εξετάστε και καθαρίστε το φίλτρο αέρα από γρασίδι ή ακαθαρσίες X Έλεγχος ότι οι συσκευές ασφαλείας στο προϊόν δεν είναι ελαττωματικές * X Έλεγχος του εξοπλισμού κοπής X Έλεγχος του καλύμματος κοπής * X Έλεγχος της λαβής φρένου του κινητήρα * X Έλεγχος ότι το κουμπί ON/OFF λειτουργεί σωστά και δεν είναι ελαττωματικό X Έλεγχος της μπαταρίας για τυχόν ζημιές X Έλεγχος της φόρτισης της μπαταρίας X Έλεγχος ότι τα κουμπιά απασφάλισης της μπαταρίας λειτουργούν σωστά και ότι η μπαταρία ασφαλίζει σωστά στο προϊόν.

Καθαρίστε τα στόμια εισαγωγής αέρα. Βεβαιωθείτε ότι τα στόμια εισαγωγής αέρα δεν έχουν χόρτα ή ρύπους

Ελέγξτε τον φορτιστή μπαταρίας για τυχόν ζημιές και βεβαιωθείτε ότι λειτουργεί

Έλεγχος των συνδέσεων μεταξύ της μπαταρίας και του προϊόντος. Ελέγξτε τη σύνδεση μεταξύ της μπαταρίας και του φορτιστή μπαταρίας

Εκτέλεση γενικής επιθεώρησης

• Βεβαιωθείτε ότι τα παξιμάδια και οι βίδες πάνω στο προϊόν είναι σφιγμένα.

• Βεβαιωθείτε ότι τα καλώδια στο προϊόν δεν βρίσκονται σε σημείο όπου μπορούν να υποστούν

Για να αντικαταστήσετε τη λεπίδα

1. Ασφαλίστε τη λεπίδα με έναν ξύλινο τάκο. (Εικ. 39)

2. Αφαιρέστε τη βίδα της λεπίδας, τη ροδέλα του

ελατηρίου και τη λεπίδα. (Εικ. 40)

3. Ελέγξτε το στήριγμα της λεπίδας και τη βίδα της

λεπίδας για τυχόν ζημιές. 126 1520 - 004 -a) Αν αντικαταστήσετε τη λεπίδα ή το στήριγμα της λεπίδας, αντικαταστήστε και τη βίδα της λεπίδας, τη ροδέλα του ελατηρίου και τη ροδέλα τριβής.

4. Βεβαιωθείτε ότι ο άξονας του κινητήρα δεν είναι

5. Κατά την τοποθέτηση της καινούργιας λεπίδας,

βεβαιωθείτε ότι τα λυγισμένα άκρα είναι στραμμένα προς το κάλυμμα κοπής. (Εικ. 41)

6. Τοποθετήστε τη ροδέλα τριβής και τη λεπίδα πάνω

στο στήριγμα της λεπίδας. (Εικ. 42)

7. Βεβαιωθείτε ότι η λεπίδα είναι ευθυγραμμισμένη με

το κέντρο του άξονα του μοτέρ. (Εικ. 43)

8. Ασφαλίστε τη λεπίδα με έναν ξύλινο τάκο. (Εικ. 44)

9. Τοποθετήστε τη ροδέλα του ελατηρίου και σφίξτε τη

βίδα με ροπή 65-75 Nm. (Εικ. 45)

10. Περιστρέψτε τη λάμα με το χέρι και βεβαιωθείτε ότι

μπορεί να περιστραφεί χωρίς προβλήματα. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Πρέπει να χρησιμοποιείτε προστατευτικά γάντια. Η λεπίδα είναι πολύ κοφτερή και μπορεί εύκολα να κοπείτε.

11. Εκκινήστε το προϊόν για να δοκιμάστε τη λεπίδα. Αν

η λεπίδα δεν είναι σωστά συνδεδεμένη, θα υπάρχουν κραδασμοί στο προϊόν ή το αποτέλεσμα κοπής δεν θα είναι ικανοποιητικό. Καθαρισμός του προϊόντος

• Καθαρίζετε τα πλαστικά εξαρτήματα με καθαρό και στεγνό πανί.

• Μην χρησιμοποιείτε νερό για να καθαρίσετε το προϊόν. Το νερό μπορεί να εισχωρήσει στην μπαταρία ή στον κινητήρα και να προκαλέσει βραχυκύκλωμα ή ζημιά στο προϊόν.

• Μην χρησιμοποιείτε σύστημα πλύσης με υψηλή πίεση για να καθαρίσετε το προϊόν.

• Μην ρίχνετε νερό απευθείας επάνω στον κινητήρα.

• Χρησιμοποιήστε μια βούρτσα για να αφαιρέσετε φύλλα, γρασίδι και ακαθαρσίες. Καθαρισμός της μπαταρίας και του φορτιστή μπαταρίας ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μην καθαρίζετε την μπαταρία ή τον φορτιστή μπαταρίας με

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μην χρησιμοποιείτε χημικές ουσίες για τον καθαρισμό της μπαταρίας.

• Βεβαιωθείτε ότι η μπαταρία και ο φορτιστής είναι καθαροί και στεγνοί προτού τοποθετήστε την μπαταρία στον φορτιστή.

• Καθαρίστε τους πόλους της μπαταρίας με πεπιεσμένο αέρα ή χρησιμοποιήστε μαλακό και στεγνό πανί.

• Καθαρίστε τις επιφάνειες της μπαταρίας και του φορτιστή της μπαταρίας με μαλακό και στεγνό πανί. Έλεγχος εξοπλισμού κοπής ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για την αποφυγή ακούσιας εκκίνησης, τραβήξτε το κλειδί ασφαλείας προς τα επάνω, αφαιρέστε την μπαταρία και περιμένετε τουλάχιστον για 5 δευτερόλεπτα. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Να χρησιμοποιείτε προστατευτικά γάντια όταν κάνετε συντήρηση του εξοπλισμού κοπής. Η λεπίδα είναι πολύ κοφτερή και μπορεί εύκολα να κοπείτε.

1. Ελέγξτε τον εξοπλισμό κοπής για ζημιές ή ρωγμές.

Πρέπει πάντα να αντικαθιστάτε τον εξοπλισμό κοπής, αν έχει υποστεί ζημιά.

2. Κοιτάξτε τη λεπίδα για να δείτε εάν είναι φθαρμένη ή

Περιεχόμενα Είναι απαραίτητο να ζυγοσταθμιστεί η λεπίδα μετά το ακόνισμα. Να αναθέτετε το ακόνισμα, την αντικατάσταση και τη ζυγοστάθμιση της λεπίδας σε ένα κέντρο σέρβις. Αν χτυπήσετε κάποιο εμπόδιο και σταματήσει το προϊόν, αντικαταστήστε τη φθαρμένη λεπίδα. Το κέντρο σέρβις θα αξιολογήσει αν η λεπίδα μπορεί να ακονιστεί ή πρέπει να αντικατασταθεί. 1520 - 004 - 127Αντιμετώπιση προβλημάτων

Λυχνία LED στην μπα-

Η πράσινη λυχνία LED αναβοσβήνει. Η τάση της μπαταρίας είναι χαμηλή. Φορτίστε την μπαταρία. Ανατρέξτε στην ενότητα Φόρτιση της μπαταρίας στη σελίδα 124

Η λυχνία LED σφάλμα- τος αναβοσβήνει. Η μπαταρία έχει χαμηλή στάθμη φόρ-

Φορτίστε την μπαταρία. Ανατρέξτε στην ενότητα Μπαταρία στη σελίδα 128

Η θερμοκρασία στο περιβάλλον ερ- γασίας είναι πολύ υψηλή ή πολύ χα-

Χρησιμοποιείτε την μπαταρία σε θερμοκρασίες με- ταξύ -10 °C και 40 °C. Υπέρταση. Βεβαιωθείτε ότι η τάση του δικτύου ρεύματος εί- ναι ίδια με εκείνη που αναγράφεται στην πινακίδα στοιχείων στο προϊόν. Αφαιρέστε την μπαταρία από το φορτιστή. Περι- μένετε 5 δευτερόλεπτα και προσπαθήστε ξανά να φορτίσετε την μπαταρία. Αν το πρόβλημα εξα- κολουθεί να εμφανίζεται, επικοινωνήστε με έναν εξουσιοδοτημένο αντιπρόσωπο σέρβις. Η λυχνία LED σφάλμα- τος είναι αναμμένη. Η διαφορά τάσης μεταξύ των στοι- χείων της μπαταρίας είναι πολύ μεγά- λη (1 V). Επικοινωνήστε με έναν εγκεκριμένο αντιπρόσωπο

Φορτιστής μπαταρίας Λυχνία LED στον φορτιστή της μπατα-

Η λυχνία LED σφάλ- ματος αναβοσβήνει. Η θερμοκρασία στο περιβάλλον εργασίας είναι πολύ υψηλή ή πο-

Χρησιμοποιήστε τον φορτιστή της μπαταρίας σε θερμο- κρασίες μεταξύ 5 °C και 40 °C. Η λυχνία LED σφάλ- ματος είναι αναμμένη. Επικοινωνήστε με έναν εγκεκριμένο αντιπρόσωπο σέρ-

Ταμπλό ελέγχου Κωδικός σφάλματος (αριθμός αναβοσβη-

Πιθανά σφάλματα Πιθανή διαδικασία 5 Η ταχύτητα του μοτέρ μειώνεται υπερβολικά και το μοτέρ σταματά. Καθαρίστε το πλαίσιο κοπής και αυξήστε το ύψος κοπής. Ανατρέξτε στην ενότητα

ση του ύψους κοπής στη σελίδα 124

σφάλμα εξακολουθεί να εμφανίζεται, επικοι- νωνήστε με έναν εξουσιοδοτημένο αντιπρό- σωπο σέρβις. 128 1520 - 004 -Κωδικός σφάλματος (αριθμός αναβοσβη-

Πιθανά σφάλματα Πιθανή διαδικασία 8 Η μπαταρία έχει χαμηλή στάθμη φόρτισης. Φορτίστε την μπαταρία. Ανατρέξτε στην ενό-

Φόρτιση της μπαταρίας στη σελίδα 124

9 Σφάλμα μπαταρίας ή έλλειψη σήματος από την μπαταρία. Τοποθετήστε σωστά την μπαταρία στο προϊόν και ελέγξτε τον σύνδεσμο της μπατα- ρίας. Αν η λυχνία LED σφάλματος στην μπα- ταρία αναβοσβήνει, ανατρέξτε στην ενότητα Μπαταρία στη σελίδα 124

10 Το σύστημα ελέγχου του κινητήρα είναι πολύ

Σβήστε το μοτέρ και περιμένετε μέχρι να

Άλλα σφάλματα Εάν προκύψουν άλλα σφάλματα, αφαιρέστε το κλειδί ασφαλείας και την μπαταρία, και απευ- θυνθείτε σε έναν εγκεκριμένο αντιπρόσωπο σέρβις. Ταμπλό ελέγχου Κωδικός σφάλματος (αριθμός αναβοσβη-

Πιθανά σφάλματα Πιθανή διαδικασία 1 Το μοτέρ του συστήματος μετάδοσης κίνησης έχει υπερθερμανθεί. Αφήστε το προϊόν να κρυώσει. Βεβαιωθείτε ότι το σύστημα μετάδοσης κίνησης δεν έχει χόρτα. Καθαρίστε το κάλυμμα του συστήμα- τος μετάδοσης κίνησης, εάν χρειάζεται. 5 Η ταχύτητα του μοτέρ μειώνεται υπερβολικά και το μοτέρ σταματά. Καθαρίστε το πλαίσιο κοπής και αυξήστε το ύψος κοπής. Ανατρέξτε στην ενότητα

ση του ύψους κοπής στη σελίδα 124

σφάλμα εξακολουθεί να εμφανίζεται, επικοι- νωνήστε με έναν εξουσιοδοτημένο αντιπρό- σωπο σέρβις. 8 Η μπαταρία έχει χαμηλή στάθμη φόρτισης. Φορτίστε την μπαταρία. Ανατρέξτε στην ενό-

Φόρτιση της μπαταρίας στη σελίδα 124

9 Σφάλμα μπαταρίας ή έλλειψη σήματος από την μπαταρία. Τοποθετήστε σωστά την μπαταρία στο προϊόν και ελέγξτε τον σύνδεσμο της μπατα- ρίας. Αν η λυχνία LED σφάλματος στην μπα- ταρία αναβοσβήνει, ανατρέξτε στην ενότητα Μπαταρία στη σελίδα 124

10 Το σύστημα ελέγχου του κινητήρα είναι πολύ

Σβήστε το μοτέρ και περιμένετε μέχρι να

Άλλα σφάλματα Εάν προκύψουν άλλα σφάλματα, αφαιρέστε το κλειδί ασφαλείας και την μπαταρία, και απευ- θυνθείτε σε έναν εγκεκριμένο αντιπρόσωπο σέρβις. Μεταφορά, αποθήκευση και απόρριψη

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για την αποφυγή ακούσιας εκκίνησης κατά την μεταφορά, τραβήξτε το κλειδί ασφαλείας προς τα επάνω, αφαιρέστε την μπαταρία και περιμένετε τουλάχιστον για 5 δευτερόλεπτα. 1520 - 004 - 129Μεταφορά

• Οι απαιτήσεις της νομοθεσίας περί μεταφοράς επικίνδυνων εμπορευμάτων ισχύει για τις μπαταρίες ιόντων λιθίου που περιλαμβάνονται.

• Για τις εμπορικές μεταφορές πρέπει να τηρούνται οι ειδικές απαιτήσεις που αναγράφονται στη συσκευασία και στις ετικέτες.

• Βεβαιωθείτε ότι τηρείτε τους κανονισμούς για επικίνδυνα υλικά κατά τη μεταφορά του προϊόντος. Μπορεί να ισχύουν τοπικοί κανονισμοί.

• Για τη μεταφορά, πρέπει πάντα να αφαιρείτε την

• Τοποθετήστε ταινία στους συνδέσμους της μπαταρίας και βεβαιωθείτε ότι η μπαταρία δεν μπορεί να μετακινηθεί κατά τη μεταφορά.

• Στερεώστε το προϊόν κατά τη μεταφορά.

• Για την αποθήκευση, πρέπει πάντα να αφαιρείτε την

• Για την αποφυγή ατυχημάτων, βεβαιωθείτε ότι η μπαταρία δεν είναι συνδεδεμένη στο προϊόν κατά την αποθήκευση.

• Αποθηκεύστε τον φορτιστή της μπαταρίας σε κλειστό χώρο χωρίς υγρασία.

• Αποθηκεύστε την μπαταρία και τον φορτιστή σε χώρο χωρίς υγρασία ή παγετό.

• Αποσυνδέστε την μπαταρία από τον φορτιστή προτού την αποθηκεύσετε.

• Μην αποθηκεύετε την μπαταρία σε χώρους όπου μπορεί να προκληθεί στατικός ηλεκτρισμός. Μην αποθηκεύετε την μπαταρία σε μεταλλικό κουτί.

• Αποθηκεύστε την μπαταρία σε χώρο όπου η θερμοκρασία κυμαίνεται μεταξύ 5 °C και 25 °C μακριά από την ηλιακή ακτινοβολία.

• Αποθηκεύστε τον φορτιστή μπαταρίας σε χώρο όπου η θερμοκρασία κυμαίνεται μεταξύ 5 °C και 45 °C μακριά από την ηλιακή ακτινοβολία.

• Βεβαιωθείτε ότι η μπαταρία είναι φορτισμένη κατά 30% - 50% προτού την αποθηκεύσετε για μεγάλο χρονικό διάστημα.

• Αποθηκεύστε το προϊόν, την μπαταρία και τον φορτιστή μπαταρίας σε χώρο που κλειδώνεται, ώστε να μην έχουν πρόσβαση παιδιά και μη εξουσιοδοτημένα άτομα.

• Καθαρίστε το προϊόν και πραγματοποιήστε πλήρες σέρβις προτού το αποθηκεύσετε για μεγάλο χρονικό

Τα σύμβολα που υπάρχουν πάνω στο προϊόν ή στη συσκευασία του, υποδεικνύουν ότι δεν πρέπει να μεταχειριστείτε το συγκεκριμένο προϊόν ως οικιακό απόρριμμα. Αντιθέτως, πρέπει να το παραδώσετε σε κατάλληλο σταθμό ανακύκλωσης για ανάκτηση του ηλεκτρικού και ηλεκτρονικού εξοπλισμού. Εξασφαλίζοντας τη σωστή απόρριψη του προϊόντος, συνεισφέρετε στην αντιμετώπιση πιθανών αρνητικών επιπτώσεων που θα μπορούσε να έχει στο περιβάλλον και τους ανθρώπους η λανθασμένη απόρριψη αυτού του προϊόντος. Για περισσότερες πληροφορίες σχετικά με την ανακύκλωση αυτού του προϊόντος, απευθυνθείτε στο δήμο σας, την τοπική υπηρεσία συλλογής απορριμμάτων ή το κατάστημα από το οποίο αγοράσατε

(Εικ. 46) Τεχνικά στοιχεία LB 442i LB 448i Κινητήρας κοπής Τύπος κινητήρα BLDC (χωρίς ψήκτρες) 36V BLDC (χωρίς ψήκτρες) 36V Ταχύτητα μοτέρ – SavE, σ.α.λ.* 2600 2600 Ταχύτητα μοτέρ - Ονομαστική, σ.α.λ.* 3000 3000 Ταχύτητα μοτέρ - Υψηλό φορτίο, σ.α.λ.* 3500 3500 Ισχύς κινητήρα – μέγ. kW 1,8 1,8 Ισχύς κινητήρα - Ονομαστική, kW 1.2 1.2

Βάρος χωρίς μπαταρία, kg 24,5 28 130 1520 - 004 -LB 442i LB 448i

Τύπος μπαταρίας Σειρά μπαταριών της Husqvarna Σειρά μπαταριών της Husqvarna Χρόνος λειτουργίας μπαταρίας Διάρκεια μπαταρίας σε λεπτά

Διάρκεια μπαταρίας σε λεπτά

Στάθμη ηχητικής ισχύος, μετρούμενη τιμή σε dB (A) 90 94 Στάθμη ηχητικής ισχύος, εγγυημένη, L

σε dB (A) 91 95 Στάθμες ήχου

Στάθμη ηχητικής πίεσης στο αυτί του χειριστή, σε dB (A) 78 81 Στάθμες κραδασμών

0,3 0,3 Εξοπλισμός κοπής Ύψος κοπής, mm 35-55 30-60 Πλάτος κοπής, cm 42 48 Λεπίδα mulch blade 599707110 mulch blade 597466510

• Στροφές ανά λεπτό Εγκεκριμένες μπαταρίες Μάρκα Τύπος Χωρητικότητα μπαταρίας, Ah Τάση, V Βάρος, lb/kg BLi20 Husqvarna Ιόντων λιθίου 4,0 36 2,7/1,2 BLi30 Husqvarna Ιόντων λιθίου 7,5 36 4,2/1,9 BLi200 Husqvarna Ιόντων λιθίου 5,2 36 2,8/1,3 BLi300 Husqvarna Ιόντων λιθίου 9,4 36 4,1/1,9

Ελεύθερη λειτουργία, μετρημένη με το SavE ενεργοποιημένο και με 1 μπαταρία Husqvarna 5,2 Ah (Bli200).

Ελεύθερη λειτουργία, μετρημένη με ενεργοποιημένη την τυπική λειτουργία και 1 μπαταρία Husqvarna 5,2 Ah (Bli200).

Οι εκπομπές θορύβου στο περιβάλλον μετρούνται ως ηχητική ισχύς (L

) σε συμμόρφωση με την Οδηγία 2000/14/EΚ.

Τα καταγεγραμμένα στοιχεία για τη στάθμη πίεσης θορύβου έχουν τυπική στατιστική διασπορά (τυπική από- κλιση) 1,2 dB(A).

Τα καταγεγραμμένα στοιχεία για τη στάθμη κραδασμών έχουν τυπική στατιστική διασπορά (τυπική απόκλιση) της τάξης του 0,2 m/s

. Πρότυπο για κραδασμούς EN 60335-2-77:2017 κεφάλαιο 20.105 1520 - 004 - 131Εγκεκριμένοι φορτιστές για προδιαγραφόμενες μπαταρίες, BLi Μάρκα Τάση εισόδου, V Συχνότητα, Hz Ισχύς, W QC80 Husqvarna 100-240 50-60 80 QC80F Husqvarna

QC250 Husqvarna 100-240 50-60 250 QC330 Husqvarna 100-240 50-60 330 QC500 Husqvarna 100-240 50-60 500 132 1520 - 004 -Δήλωση συμμόρφωσης Δήλωση συμμόρφωσης ΕΕ Εμείς, η Husqvarna AB, SE‐561 82 Huskvarna, Σουηδία, τηλ.: +46-36-146500, δηλώνουμε με αποκλειστική μας ευθύνη ότι το προϊόν: Περιγραφή Ωθούμενο χλοοκοπτικό Μάρκα Husqvarna Τύπος / Μοντέλο LB 442i, LB 448i Αναγνώριση Αριθμοί σειράς με ημερομηνία από το 2022 και έπειτα συμμορφώνεται πλήρως με τις ακόλουθες οδηγίες και τους κανονισμούς της ΕΕ: Κανονισμός Περιγραφή 2006/42/ΕΚ "σχετικά με τα μηχανήματα" 2014/30/ΕΕ "σχετικά με την ηλεκτρομαγνητική συμβατότητα" 2000/14/ΕΚ "σχετικά με τις εκπομπές θορύβου στο περιβάλλον" 2011/65/ΕΕ "σχετικά με τον περιορισμό της χρήσης ορισμένων επικίνδυνων ουσιών σε είδη ηλεκτρικού και ηλεκτρονικού εξοπλισμού" και ότι εφαρμόζονται τα παρακάτω πρότυπα ή/και τεχνικές προδιαγραφές: EN 60335-1:2012/ A11:2014/A13:2017/A14:2019/A1:2019/A2:2019, EN

60335-2-77:2010, EN/IEC 62233:2008, EN

61000-6-3:2007/A1:2011, EN 61000-6-1:2007, EN IEC 63000:2018 Κοινοποιημένος φορέας: Ο 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden έχει πιστοποιήσει τη συμμόρφωση με την οδηγία 2000/14/ΕΚ του Συμβουλίου, διαδικασία αξιολόγησης συμμόρφωσης: Παράρτημα VI. Για πληροφορίες σχετικά με τις εκπομπές θορύβου, ανατρέξτε στην ενότητα Τεχνικά στοιχεία στη σελίδα 130
