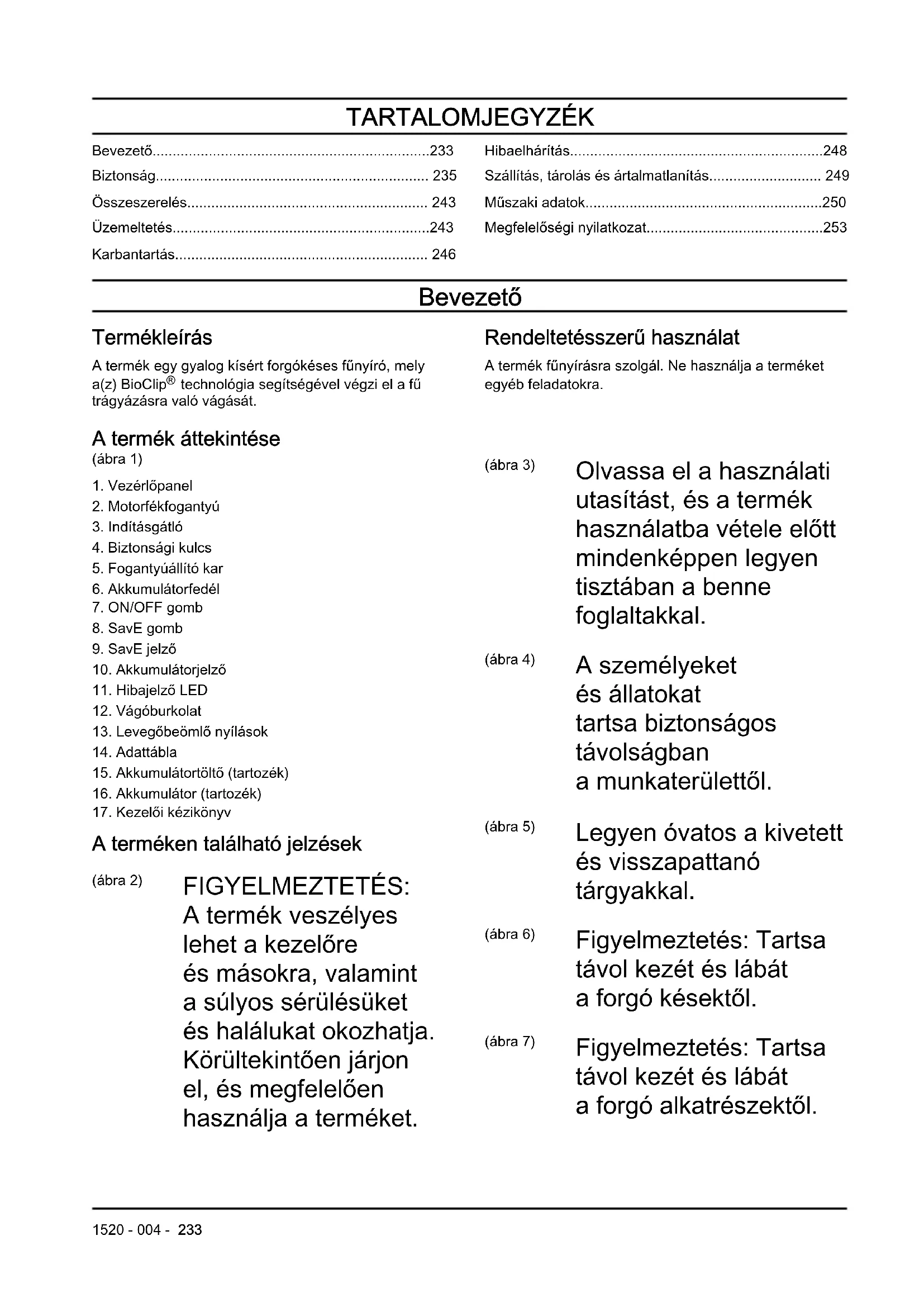

HASZNÁLATI ÚTMUTATÓ LB 448i HUSQVARNA

• Bevezető p. 233
• Biztonság p. 235
• Összeszerelés p. 243
• Üzemeltetés p. 243
• Karbantartás p. 246
• Hibaelhárítás p. 248
• Szállítás, tárolás és ártalmatlanítás p. 249
• Műszaki adatok p. 250
• Megfelelőségi nyilatkozat Bevezető Termékleírás A termék egy gyalog kísért forgókéses fűnyíró, mely a(z) BioClip p. 253

technológia segítségével végzi el a fű trágyázásra való vágását. Rendeltetésszerű használat A termék fűnyírásra szolgál. Ne használja a terméket egyéb feladatokra. A termék áttekintése (ábra 1)

5. Fogantyúállító kar

10. Akkumulátorjelző

13. Levegőbeömlő nyílások

15. Akkumulátortöltő (tartozék)

16. Akkumulátor (tartozék)

17. Kezelői kézikönyv

A terméken található jelzések (ábra 2) FIGYELMEZTETÉS: A termék veszélyes lehet a kezelőre és másokra, valamint a súlyos sérülésüket és halálukat okozhatja. Körültekintően járjon el, és megfelelően használja a terméket. (ábra 3) Olvassa el a használati utasítást, és a termék használatba vétele előtt mindenképpen legyen tisztában a benne foglaltakkal. (ábra 4) A személyeket és állatokat tartsa biztonságos távolságban a munkaterülettől. (ábra 5) Legyen óvatos a kivetett és visszapattanó tárgyakkal. (ábra 6) Figyelmeztetés: Tartsa távol kezét és lábát a forgó késektől. (ábra 7) Figyelmeztetés: Tartsa távol kezét és lábát a forgó alkatrészektől. 1520 - 004 - 233(ábra 8) Karbantartás vagy javítás előtt vegye ki az eltávolítható biztonsági kulcsot. (ábra 9) Környezetvédelmi jelzés. A termék és a termék csomagolása nem minősül háztartási hulladéknak. Újrahasznosítását egy jóváhagyott, az elektromos és elektronikus berendezések újrahasznosítására szolgáló ponton kell elvégezni. (ábra 10) Ez a termék megfelel az Európai Unió vonatkozó előírásainak. (ábra 11) A termék megfelel a vonatkozó egyesült királyságbeli irányelveknek. (ábra 12) Ez a termék megfelel az Eurázsiai Gazdasági Unió vonatkozó előírásainak. (ábra 13) Ez a termék megfelel a vonatkozó UkrSEPRO előírásoknak. (ábra 14) Ez a termék megfelel a vonatkozó RCM előírásoknak. Csak Ausztráliára/Új-Zélandra vonatkozik (ábra 15) Az EU és az Egyesült Királyság irányelveinek és jogszabályainak, és New South Wales „Környezetben történő munkavégzés szabályozása (zajszabályozás), 2017” irányelvének megfelelő környezeti zajkibocsátási címke. A termék garantált hangteljesítményszintjér e vonatkozó adatok megtalálhatók az alábbi részen: Műszaki adatok250. oldalon

a címkén. Fröccsenő víz ellen védett. (ábra 16) Beolvasható kód Megjegyzés: A terméken szereplő többi jel/címke egyes piacok specifikus vizsgáztatási követelményeire vonatkozik. Utasításcímkék (ábra 17) Indítási utasítás, lásd: A termék elindítása245. oldalon

1520 - 004 -Leállítási utasítás, lásd: A termék leállítása 246. oldalon

Termékszavatosság A termékszavatosságra vonatkozó jogszabályok értelmében nem vagyunk felelősek a termékeink által okozott károkért az alábbi esetekben:

• a termék javítását helytelenül végezték;

• a termék javítása nem a gyártótól származó vagy általa jóváhagyott alkatrészekkel történt;

• a terméket nem a gyártótól származó vagy általa jóváhagyott kiegészítővel szerelték fel;

• a termék javítását nem hivatalos szakszerviz vagy jóváhagyott egyéb szerviz végezte. Biztonság Biztonsági meghatározások A figyelmeztetések, óvintézkedések és megjegyzések a használati utasítás kiemelten fontos részeire hívják fel a figyelmet. FIGYELMEZTETÉS: Akkor használatos, ha a kézikönyv utasításainak be nem tartása esetén fennáll a kezelő vagy a közelben tartózkodók sérülésének vagy halálának veszélye. VIGYÁZAT: Akkor használatos, ha a kézikönyv utasításainak be nem tartása esetén fennáll a vagyoni kár, illetve a termék vagy a környező terület károsodásának veszélye. Megjegyzés: További információt biztosít az adott helyzetben szükséges tennivalókról. Általános biztonsági utasítások FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

Ez a termék veszélyes, ha helytelenül használja, vagy ha nem vigyáz. A biztonsági utasítások be nem tartása sérüléssel vagy halállal járhat.

A termék működés közben elektromágneses mezőt hoz létre. Ez bizonyos körülmények esetén hatással lehet az aktív vagy passzív orvosi implantátumokra. A súlyos vagy halálos sérülés kockázatának csökkentése érdekében azt javasoljuk, hogy az orvosi implantátumot használó személyek a termék 1520 - 004 - 235alkalmazása előtt kérjék ki orvosuk vagy az orvosi implantátum gyártójának tanácsát.

Mindig megfontoltan és előrelátóan cselekedjen. Ha nem biztos benne, hogyan kell a terméket speciális helyzetben üzemeltetni, akkor hagyja abba a tevékenységet, és beszéljen a Husqvarna kereskedőjével a folytatás előtt.

Ne feledje, hogy a kezelő felelős a másokat és a mások tulajdonát érő balesetekért is.

Tartsa tisztán a terméket. Ügyeljen arra, hogy a jelek és címkék jól olvashatóak legyenek.

Soha ne engedje, hogy gyermekek vagy a kezelési utasításokat nem ismerő személyek használják a készüléket. A helyi rendelkezések adott esetben kezelési korhatárt szabhatnak meg

Csökkent fizikai vagy szellemi képességekkel rendelkező személy csak felügyelet mellett használhatja a terméket. Egy felelős felnőttnek mindig jelen kell lennie.

Ne használja a terméket, ha fáradt, beteg, illetve alkohol, drog vagy gyógyszer hatása alatt áll. Ez negatív hatással van a látására, az éberségére, a koordinációjára és az ítélőképességére.

Ne használja a terméket, ha hibás.

Ne változtassa meg a terméket, vagy ne használja, ha feltehetőleg valaki más változtatásokat hajtott végre rajta. A munkaterület biztonsága FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

A termék használata előtt távolítsa el a különböző tárgyakat, például ágakat, gallyakat és köveket a munkaterületről.

A vágószerkezetnek ütköző tárgyak elrepülve személyek vagy tárgyak sérülését okozhatják. A közelben állókat és az állatokat tartsa biztonságos távolságban a terméktől.

Ne használja a terméket rossz időben, például ködben, esőben, erős szélben,

1520 - 004 -nagy hidegben, villámlás veszélyes esetén. A termék rossz időjárási körülmények között vagy nyirkos, nedves helyeken történő használata fárasztó. A rossz időjárás veszélyes körülményeket, például csúszós felületeket okozhat.

Ügyeljen az olyan személyekre, tárgyakra és helyzetekre, amelyek akadályozzák a termék biztonságos üzemeltetését.

Ügyeljen az olyan akadályokra, mint a gyökerek, kövek, gallyak, gödrök és árkok. A magas fű akadályokat rejthet.

A lejtőkön levő fű nyírása veszélyes lehet. Meredek lejtőkön/emelkedőkön ne nyírjon füvet. Ne használja a terméket 15 foknál meredekebb lejtőn.

Lejtős terepen rendkívül óvatosan váltson irányt. Az emelkedőknél/lejtőknél mindig oldalirányban működtesse a terméket. Ne haladjon felfelé vagy lefelé.

Legyen körültekintő, ha olyan sarkok és tárgyak közelébe ér, amelyek gátolják a tiszta kilátást. Munkabiztonság FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

Ezt a terméket kizárólag füves pázsitok nyírására használja. A termék más feladatokra történő használata nem megengedett.

Használjon személyi védőfelszerelést. Lásd: Személyi védőfelszerelés238. oldalon

Mindenképpen legyen tisztában azzal, hogy vészhelyzet esetén hogyan kell gyorsan leállítani a motort.

Ne működtesse a terméket esős vagy nedves körülmények között. A termékbe jutó víz növeli az áramütés kockázatát.

Ne használja a készüléket, hacsak a kés és az összes borítás nincs megfelelően rögzítve. A nem megfelelően rögzített kés kilazulhat, és személyi sérülést okozhat.

Ügyeljen arra, hogy a kés ne ütközzön olyan tárgyakba, mint például kövek és gyökerek. Ez 1520 - 004 - 237kárt tehet a késben, és meghajlíthatja a motor tengelyét. A meghajlott tengely erős rezgést okoz, és így nagyon nagy a kockázata annak, hogy a kés meglazul.

Ha a kés valamilyen tárgynak ütközik vagy rezegni kezd, azonnal állítsa le a terméket. Állítsa le a motort, húzza fel a biztonsági kulcsot és távolítsa az akkumulátort. Ellenőrizze, hogy a termék sérülésmentes-e. Javítsa meg a sérüléseket, vagy végeztesse el a szakszervizzel a javításokat.

Amikor a motor működésben van, soha ne rögzítse tartósan a motorfékfogantyút a fogantyúhoz.

Helyezze a terméket stabil, vízszintes felületre, és kapcsolja be. Gondoskodjon arról, hogy a kés ne ütközzön se a talajba, se egyéb tárgyakba.

Mindig maradjon a termék mögött, amikor működteti.

A termék üzemeltetése során minden kerék legyen a talajon, és tartsa két kézzel a fogantyút. Tartsa távol kezét és lábát a forgó késektől.

Ne döntse meg a terméket, ha a motor jár.

Legyen óvatos, amikor hátrafelé húzza a terméket.

Soha ne emelje fel a terméket, ha a motor jár. Ha mindenképpen fel kell emelnie a terméket, először állítsa le a motort, húzza fel a biztonsági kulcsot és távolítsa el az akkumulátort.

Ne sétáljon hátrafelé a termék működtetése során.

Állítsa le a motort, ha olyan területeken halad át, ahol nincs fű, például kavicsos, kövezett és aszfaltozott járdákon.

Ne fusson a termékkel, ha a motor jár. Mindig sétáljon a termék működtetése során.

Mielőtt megváltoztatná a vágási magasságot, állítsa le a motort. Soha ne végezzen beállításokat, amikor a motor jár.

Soha ne hagyja a terméket felügyelet nélkül járó motor esetén. Állítsa le a motort és győződjön meg arról, hogy a vágószerkezet nem forog. Biztonsági utasítások az üzemeltetéshez Személyi védőfelszerelés FIGYELMEZTETÉS: A termék használata előtt 238 1520 - 004 -olvassa el az alábbi figyelmeztetéseket.

A személyi védőfelszerelés nem küszöböli ki teljes mértékben a sérülés kockázatát, de csökkenti a sérülés mértékét, ha bekövetkezik a baleset. A megfelelő felszerelés kiválasztásában kérje a kereskedő segítségét.

Használjon nagy teherbírású, csúszásmentes bakancsot vagy cipőt. Ne használja nyitott cipőben vagy mezítláb a terméket.

Viseljen vastag, hosszú szárú nadrágot.

Viseljen védőkesztyűt, például a vágószerkezet felhelyezésekor, ellenőrzésekor vagy tisztításakor. Biztonsági eszközök a terméken FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

Ne használjon olyan terméket, amelynek hibásak a biztonsági eszközei.

Ne távolítsa el és ne végezzen módosításokat a biztonsági eszközökön.

Rendszeresen ellenőrizze a biztonsági eszközöket. A biztonsági eszközök meghibásodása esetén vegye fel a kapcsolatot a Husqvarna szervizműhellyel. A vágóburkolat ellenőrzése A vágóburkolat csökkenti a termék rezgését és a kés okozta sérülések kockázatát.

• Vizsgálja meg a vágóburkolatot, hogy nincs rajta sérülés, például repedés. Biztonsági kulcs A biztonsági kulcs az akkumulátorfedél alatt helyezkedik el. A biztonsági kulcs csatlakoztatja a motort ellátó akkumulátort. A biztonsági kulcs ellenőrzése A biztonsági kulcs csatlakoztatja a motort ellátó akkumulátort.

• Indítsa el, majd állítsa le a motort. Ha a biztonsági kulcs megfelelően működik, a motor csak akkor indítható be, ha a kulcs a biztonsági zárban van. 1520 - 004 - 239Motorfékfogantyú A motorfékfogantyú a motor leállítására szolgál. Ha elengedi a motorfékfogantyút, a motor leáll. A motorfék ellenőrzéséhez indítsa el a motort, majd engedje el a motorfékfogantyút. Ha a motor 3 másodpercen belül nem áll le, állíttassa be egy hivatalos Husqvarna szakszervizben a motorféket. (ábra 19) Az indításgátló ellenőrzése Bizonyosodjon meg arról, hogy az indításgátló megakadályozza a motor elindulását.

1. Nyomja a motorfékfogantyút

a fogantyú irányába. Az indításgátló megakadályozza a mozgást.

indításgátlót. (ábra 20)

3. Engedje ki az indításgátlót,

és győződjön meg arról, hogy az visszatér alaphelyzetbe. Az akkumulátorral kapcsolatos biztonsági előírások FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

A Husqvarna tölthető akkumulátorokat csak a kompatibilis Husqvarna termékek tápellátására használja. Ne használja az akkumulátort más eszközök áramforrásaként, mivel ez balesetveszélyes.

Ne használjon nem újratölthető akkumulátorokat.

Elektromos áramütés veszélye. Ne csatlakoztassa az akkumulátorsarukat kulcsokhoz, érmékhez, csavarokhoz vagy egyéb fémhez. Ez az akkumulátor rövidzárlatát okozhatja.

Ne tegyen tárgyakat az akkumulátor szellőzőnyílásaiba.

Tartsa távol az akkumulátort a közvetlen napsütéstől, hőtől és nyílt lángtól. Az akkumulátor felrobbanhat, és súlyos égési, illetve vegyi égési sérüléseket okozhat.

Tartsa az akkumulátort esős, nedves környezettől távol.

Tartsa az akkumulátort mikrohullámoktól és magas nyomástól távol.

1520 - 004 -• Soha ne próbálkozzon az akkumulátor szétszerelésével vagy széttörésével.

Ha az akkumulátor szivárog, ne hagyja, hogy a folyadék bőrre vagy szembe kerüljön. Ha a folyadékhoz ért, nagy mennyiségű vízzel tisztítsa meg az adott testfelületet, és forduljon orvoshoz.

Az akkumulátort -10 °C és 40 °C közötti hőmérsékleten használja.

Soha ne tisztítsa vízzel az akkumulátort vagy az akkumulátortöltőt. Lásd: Az akkumulátor és az akkumulátortöltő tisztítása247. oldalon

Ne használjon meghibásodott vagy sérült akkumulátort.

A tárolás során tartsa az akkumulátorokat távol a fém tárgyaktól, például szegektől, érméktől, ékszerektől. Az akkumulátortöltő készülék biztonsága FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

A QC akkumulátortöltőket csak a Husqvarna csereakkumulátorok töltésére használja.

Áramütés vagy rövidzárlat veszélye. Ne tegyen tárgyakat a töltő szellőzőnyílásaiba. Ne próbálkozzon az akkumulátortöltő szétszerelésével. Ne érintsen a töltő csatlakozóihoz fémtárgyat. Használjon jóváhagyott hálózati aljzatot.

A termék működés közben elektromágneses mezőt hoz létre. Ez bizonyos körülmények esetén hatással lehet az aktív vagy passzív orvosi implantátumokra. A súlyos vagy halálos sérülés kockázatának csökkentése érdekében azt javasoljuk, hogy az orvosi implantátumot használó személyek a termék alkalmazása előtt kérjék ki orvosuk vagy az orvosi implantátum gyártójának tanácsát.

Rendszeresen ellenőrizze, hogy az akkumulátortöltő tápkábele nem sérült-e, és hogy nincs rajta repedés.

Ne emelje fel az akkumulátortöltőt a tápkábelnél fogva. Az akkumulátortöltő fali aljzatból történő kihúzásához a dugaszt húzza. Ne a hálózati tápkábelt húzza. 1520 - 004 - 241• Tartsa távol a hálózati tápkábelt és a hosszabbítókábelt a víztől, az olajtól és az éles élektől. Ügyeljen rá, hogy a kábel ne csípődjön be ajtóba, korlátba vagy hasonló tárgyba. Ilyen esetben a töltő feszültség alá kerülhet.

Soha ne tisztítsa vízzel az akkumulátortöltőt.

Az akkumulátortöltőt 8 éven felüli gyermekek, illetve csökkent fizikai, érzékelési vagy szellemi képességekkel rendelkező, vagy az akkumulátortöltő működtetésében járatlan személyek is használhatják, amennyiben ezt felügyelet mellett teszik, illetve ismerik a készülék biztonságos működtetésének módját és az azzal járó veszélyeket. Gyermekek nem játszhatnak az akkumulátortöltővel. Gyermekek csak felügyelet mellett végezhetnek tisztítást és karbantartást.

Ne töltsön nem újratölthető akkumulátorokat a töltővel.

Ne használja az akkumulátortöltőt gyúlékony anyagok vagy olyan anyagok közelében, amelyek korróziót okozhatnak. Ne takarja le a töltőkészüléket. Amennyiben a töltő füstölni vagy égni kezdene, húzza ki a dugóját.

Ne használjon meghibásodott vagy sérült akkumulátortöltőt.

Az akkumulátort csak jó szellőzésű helyiségben, napfénytől távol töltse. Ne töltse az akkumulátort nedves körülmények között. Biztonsági utasítások a karbantartáshoz FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

Karbantartás előtt vegye ki a biztonsági kulcsot.

A termék élettartamának növelése és a balesetveszély elkerülése érdekében végezze el szakszerűen a karbantartási műveleteket. Bízza hivatalos szervizműhelyre a professzionális javítást. Bővebb információért forduljon a legközelebbi szakszervizhez.

Csak a felhasználói kézikönyvben megadott karbantartást végezze el.

A vágószerkezet használata során viseljen strapabíró védőkesztyűt. A kés nagyon

1520 - 004 -éles, könnyen megvághatja magát.

A legjobb és legbiztonságosabb teljesítmény érdekében tartsa a vágóéleket élesen és tisztán.

Rendszeresen ellenőriztesse a gépet a szakszervizzel, és végeztesse el a szükséges beállításokat és javításokat.

A sérült, kopott vagy törött alkatrészt cserélje ki.

Kövesse a tartozékcserére vonatkozó utasításokat. Kizárólag a gyártótól származó tartozékokat használja.

Ha nincs használatban, tartsa a terméket, az akkumulátort és az akkumulátortöltőt elkülönítve egy száraz, beltéri és zárt területen. Gondoskodjon róla, hogy gyermekek és felhatalmazással nem bíró személyek ne férhessenek hozzá a termékhez, az akkumulátorhoz és az akkumulátortöltőhöz. Összeszerelés Bevezető FIGYELMEZTETÉS: Figyelmesen olvassa el a biztonságról szóló fejezetet,mielőtt összeállítaná a terméket. A fogantyú összeszerelése 1. Távolítsa el a fogantyúanyát és az alátétet a felsőfogantyún található lemezről.2. Helyezze a felső fogantyút az alsó fogantyúra. VIGYÁZAT: Ügyeljen arra, hogy a vezetékek ne akadjanak be és nesérüljenek meg.3. Rögzítse az alátétet és a fogantyú állító kart. (ábra 21) 4. Fal mentén történő használat esetén a fogantyúoldalra fordításával megfelelő működési pozícióbaállíthatja a terméket. (ábra 22) Üzemeltetés Bevezető FIGYELMEZTETÉS: A termék működtetése előtt el kell olvasnia és megkell értenie a biztonságról szóló fejezetet. Husqvarna Connect A Husqvarna Connect egy ingyenes mobilalkalmazás.A Husqvarna Connect alkalmazás kibővített funkciókatbiztosít Husqvarna termékéhez:• Bővebb termékinformációk.• Információk és segítség a termékalkatrészekkel ésa szervizeléssel kapcsolatban. A Husqvarna Connect használatának megkezdése 1. Töltse le a Husqvarna Connect alkalmazástmobileszközére.2. Regisztráljon egy fiókot a Husqvarna Connectalkalmazásban.3. A termék csatlakoztatásához és regisztrálásáhozkövesse a Husqvarna Connect alkalmazásbanmegjelenő utasításokat. Husqvarna Fleet Services

A Husqvarna Fleet Services egy felhőalapú megoldás,amely segítségével a kezelő áttekintheti az összescsatlakoztatott terméket. Ez a termék felszerelhető egyHusqvarna Fleet Services érzékelővel. A Husqvarna1520 - 004 - 243Fleet Services

érzékelő termékadatokat gyűjt, és segítségével csatlakozhat a Husqvarna Fleet Services

rendszerhez. A Husqvarna Fleet Services

rendszerből adatokat nyerhet ki az üzemidőre, a szervizintervallumokra és a termék helyzetére vonatkozóan. Ha több információt szeretne megtudni a Husqvarna Fleet Services

szolgáltatással kapcsolatban, töltse le a Husqvarna Fleet Services

alkalmazást vagy keresse fel Husqvarna képviselőjét. Az érzékelő (tartozék) előkészítése

1. Nyissa fel az érzékelő fedelét az érzékelőkulccsal.

2. Távolítsa el az érzékelőt.

3. Csatlakoztassa az akkumulátort az érzékelőhöz. Az

érzékelő LED-jelzőfénye kigyullad. (ábra 24)

6. Végezze el a párosítási folyamatot. Lásd:

alkalmazás és a termék párosítása244. oldalon Az alkalmazás és a termék párosítása

2. Válassza ki termékét az alkalmazásban.

3. Az érzékelő az alkalmazásban való telepítéséhez

olvassa be az érzékelő mögött található kódot mobileszközével. Megjegyzés: Az alkalmazás és a termék közötti párosítási folyamatot csak egyszer kell elvégezni. Az érzékelő beszerelése

1. Győződjön meg róla, hogy az érzékelő

csatlakoztatva van-e a Husqvarna Fleet Services

alkalmazáshoz. Lásd: Az alkalmazás és a termék párosítása244. oldalon

2. Fúrjon 2 lyukat a burkolat nyílásában lévő

jelöléseknél. (ábra 25) Megjegyzés: Ügyeljen rá, hogy a furatok mérete egyezzen az érzékelőhöz mellékelt szegecsekével.

3. Egy fogó segítségével távolítsa el az érzékelő

nyílásának külső furatait. (ábra 26)

4. Fúrjon két lyukat az érzékelőnyílásban lévő

jelöléseknél. (ábra 27)

5. Igazítsa az érzékelőnyílást a burkolat nyíláshoz.

6. Rögzítse az érzékelőnyílást a szegecsekkel.

7. Szerelje be az érzékelőt az érzékelőnyílásba.

Igazítsa az érzékelő fehér jelölését az érzékelőnyíláson található jelöléshez. (ábra 29)

8. Csukja le az érzékelő fedelét, és zárja be az

érzékelőkulccsal. Ügyeljen rá, hogy a „H” Husqvarna teteje elfele nézzen a biztonsági kulcstól. (ábra 30) A vágási magasság beállítása A vágási magasság 4 különböző szintre állítható az LB 442i típus esetében. A vágási magasság 6 különböző szintre állítható az LB 448i típus esetében.

1. A vágási magasság növeléséhez nyomja

a vágásimagasság-szabályozót a kerék irányába, majd nyomja hátrafelé.

2. A vágási magasság csökkentéséhez nyomja

a vágásimagasság-szabályozót a kerék irányába, majd nyomja előrefelé. (ábra 31) VIGYÁZAT: Ne állítsa túl alacsonyra a vágási magasságot. A kések a talajba ütközhetnek, ha a pázsit felülete nem egyenletes. Akkumulátor FIGYELMEZTETÉS: Az akkumulátor használata előtt el kell olvasnia és meg kell értenie a biztonságról szóló fejezetet. Olvassa el figyelmesen az akkumulátorhoz és az akkumulátortöltőhöz mellékelt használati útmutatót is. Akkumulátorállapot A kijelző jelzi az akkumulátor töltöttségét, valamint azt, hogy van-e valami probléma az akkumulátorral. Az akkumulátortöltöttség jelzése 5 másodpercig látható a termék kikapcsolása, illetve az akkumulátorjelző gomb megnyomása után. Hiba esetén az akkumulátor figyelmeztető lámpája világít. Lásd: Akkumulátor248. oldalon

(ábra 32) LED lámpák Akkumulátorállapot Minden LED világít Teljes töltöttség (75– 100%) Az 1., 2. és 3. LED világít Az akkumulátor töltöttsé- ge 50–75%-os Az 1. és 2. LED világít Az akkumulátor töltöttsé- ge 25–50%-os Az 1. LED világít Az akkumulátor töltöttsé- ge 0–25%-os Az 1. LED villog. Az akkumulátor lemerült. Töltse fel az akkumulátort. 244 1520 - 004 -Az akkumulátor töltése Az első használat előtt töltse fel az akkumulátort. Az akkumulátor gyárilag csak 30%-ra van feltöltve. Megjegyzés: Az akkumulátortöltőt a típustáblán szereplő feszültségű és frekvenciájú áramforráshoz kell csatlakoztatni. Ha az akkumulátor hőmérséklete 50 °C felett van, a töltés nem indul el. Az akkumulátortöltő csökkenti az akkumulátor hőmérsékletét, mielőtt megkezdené annak töltését.

1. Csatlakoztassa az akkumulátortöltőhöz való

tápkábel egyik végét az akkumulátortöltő aljzatához.

2. Csatlakoztassa az akkumulátortöltőhöz való

tápkábel másik végét egy földelt hálózati aljzathoz. Egyszer zölden felvillan a töltő LED-je. (ábra 33)

3. Helyezze az akkumulátort a töltőbe. Az akkumulátor

és a töltő közötti helyes érintkezésről a töltőn lévő zöld lámpa világítása tanúskodik. (ábra 34)

4. Ha az akkumulátoron az összes LED világít, az

akkumulátor teljesen fel van töltve. Az akkumulátort legfeljebb 24 óráig töltse.

5. Az akkumulátortöltő fali aljzatból történő

kihúzásához a dugaszt húzza, ne a tápkábelt.

6. Vegye ki az akkumulátort a töltőből.

Akkumulátortöltési állapot A Husqvarna lítiumion-akkumulátorok bármilyen töltöttségi szintnél tölthetők vagy használhatók. Ez nem árt az akkumulátornak. A teljesen feltöltött akkumulátor a töltőkészülékben hagyva sem veszít a töltöttségéből. LED-es kijelző Töltési állapot Az 1. LED villog. 0%–25% Az 1. LED világít, a 2. LED villog 25%–50% Az 1. és 2. LED világít, a 3. LED villog. 50%–75% Az 1., 2. és 3. LED világít, a 4. LED villog. 75%–100% Az 1., 2., 3. és 4. LED vi- lágít Teljesen feltöltve A termék elindítása

1. Emelje fel az akkumulátorfedelet.

2. Helyezzen egy feltöltött akkumulátort

az akkumulátorfedél alatti 1. számú akkumulátornyílásba. A hosszabb üzemidő érdekében tegyen egy második feltöltött akkumulátort a 2. számú akkumulátornyílásba.

3. Válassza le a biztonsági kulcsot a biztonsági

4. Nyomja be a biztonsági kulcsot a biztonsági zárba.

5. Maradjon a termék mögött.

6. Nyomja meg a vezérlőpanelen lévő ON/OFF

gombot. A kijelző világítani kezd.

7. Oldja ki az indításgátlót. (ábra 20)

8. Nyomja a motorfékfogantyút a fogantyú irányába.

(ábra 36) A SavE funkció használata A termék akkumulátorkímélő funkcióval (SavE) rendelkezik, amely hosszabb üzemidőt biztosít.

1. A funkció elindításához nyomja meg a SavE gombot

(A). A kijelzőn lévő SavE szimbólum (B) világítani kezd.

2. A funkció leállításához nyomja meg ismét a SavE

gombot. A kijelzőn lévő SavE szimbólum (B) kialszik. (ábra 37) A SavE funkció automatikusan leáll, ha a talajkörülmények nagyobb teljesítményt követelnek meg. A SavE funkció automatikusan újra bekapcsol, ha a talajkörülmények lehetővé teszik. PowerBoost funkció Ha a termékkel hosszú vagy nedves füvet vág, a motor automatikusan növeli a fordulatszámot. Az akkumulátor kímélése érdekében a motor automatikusan visszakapcsol normál üzemmódba, ha nincs szükség a PowerBoost funkcióra. A motor leállása Használat közben a kés és a motor ideiglenesen leállhat olyan akadályok miatt, mint például a fű összetorlódása a vágóburkolat alatti. Ha ez bekövetkezik, és a motorfékfogantyút lenyomva tartja, a termék automatikusan újraindul. Ha a készülék 5-10másodpercen belül nem indul újra, szükség lehet a vágóburkolat alatti terület kitisztítására. Lásd: A termék tisztítása247. oldalon

FIGYELMEZTETÉS: Ha a motor leáll, a termék 5-10másodpercig automatikusan próbál újraindulni. Várjon legalább 15másodpercet, mielőtt ellenőrizné a vágófedelet. FIGYELMEZTETÉS: A vágóburkolat ellenőrzése előtt engedje el a motorfékfogantyút, fordítsa a biztonsági kulcsot „0” állásba, vegye ki az akkumulátort, és várjon legalább 5másodpercet. Az akadály eltávolítása után 1520 - 004 - 245a termék véletlen elindulása sérülésveszélyt okozhat. A termék leállítása A termék automatikusan leáll, ha 3 percig nem használja.

1. A motor leállításához engedje fel

a motorfékfogantyút. (ábra 19)

2. Nyomja meg a vezérlőpanelen lévő ON/OFF

gombot. A kijelzőn lévő összes fény és szimbólum kialszik. (ábra 38)

3. Vegye ki a biztonsági kulcsot a biztonsági zárból, és

tegye a biztonsági kulcstartóba. Megfelelő eredmény elérése

• Használjon mindig éles kést. A tompa kés egyenetlen eredményt ad, és a fű vágási felülete megsárgul. Az éles kés egyben kevesebb energiát igényel, mint a tompa kés.

• Ne nyírjon le többet a fű hosszának ⅓-ánál. Először nagy vágási magasságot állítson be, és úgy nyírjon. Vizsgálja meg az eredményt, és csökkentse a vágási magasságot egy megfelelő szintre. Ha nagyon magas a fű, lassan és szükség esetén 2-szer nyírjon.

• Minden alkalommal más irányban haladjon, hogy ne alakuljanak ki sávok a pázsiton.

• Tartsa tisztán a vágóburkolatot. A vágóburkolat belső oldalán lerakódott fű és szennyeződés ronthatja a vágási eredményt. Lásd: A termék tisztítása247. oldalon

Karbantartás Bevezetés FIGYELMEZTETÉS: Karbantartás előtt el kell olvasnia és meg kell értenie a biztonságról szóló fejezetet. A gépen végzett minden szerviz- és javítási munkálat szakképzettséget igényel. Garantáljuk a professzionális javítások és szervizelés lehetőségét. Ha márkakereskedője nem szervizműhely, forduljon hozzájuk a legközelebbi szervizműhellyel kapcsolatban. Részletesebb információért lásd: www.husqvarna.com. Karbantartási terv A karbantartási intervallumok meghatározásakor a termék napi használatát feltételeztük. Az intervallum változik, ha a terméket nem napi rendszerességgel használja. A * szimbólummal jelölt karbantartási műveletekkel kapcsolatban lásd: Biztonsági utasítások az üzemeltetéshez238. oldalon

Minden használat során Havonta Évsza- konként Végezzen általános ellenőrzés X Ellenőrizze az indításgátlót * X Ellenőrizze a légszűrőt, és távolítsa el róla a fűmaradványokat vagy szennyező- dést

Ellenőrizze, hogy nem hibásak-e a termék biztonsági eszközei * X Ellenőrizze a vágószerkezetet X Ellenőrizze a vágóburkolatot * X Ellenőrizze a motorfékfogantyút * X Győződjön meg az ON/OFF gomb megfelelő, hibátlan működéséről X Ellenőrizze, nem sérült-e az akkumulátor X Ellenőrizze az akkumulátor töltöttségét X 246 1520 - 004 -Minden használat során Havonta Évsza- konként Ellenőrizze, működnek-e az akkumulátor kioldógombjai, és megfelelően rögzül-e az akkumulátor a termékben

Tisztítsa meg a levegőbeömlő nyílásokat. Ellenőrizze, hogy a levegőbeömlő nyílásokon nem rakódott-e le fű vagy szennyeződés

Ellenőrizze az akkumulátortöltő épségét; győződjön meg arról, hogy megfelelően működik-e

Ellenőrizze az akkumulátor és a termék közötti csatlakozásokat. Ellenőrizze az akkumulátor és az akkumulátortöltő közötti csatlakozásokat is

Általános ellenőrzés

• Ellenőrizze, hogy az anyák és csavarok meg vannak-e szorítva a terméken.

• Ellenőrizze, hogy a termék kábelei úgy helyezkednek-e el, hogy ne tudjanak megsérülni. A kés cseréje

1. Rögzítse a kést egy fadarabbal. (ábra 39)

2. Távolítsa el a késtartó csavart, a rugós alátétet és

3. Ellenőrizze, hogy a késtámasz és a késtartó csavar

nem sérült-e meg. a) A kés vagy a késtámasz cseréje esetén a késtartó csavart, a rugós alátétet és a súrlódótárcsát is ki kell cserélni.

4. Ellenőrizze a motor tengelyét, hogy nincs-e

5. Az új kés rögzítésekor ügyeljen arra, hogy a hajlított

végek a vágóburkolat felé nézzenek. (ábra 41)

6. Helyezze a súrlódótárcsát és a kést

a késtámaszhoz. (ábra 42)

7. Győződjön meg róla, hogy a kés igazodik-e

a motortengely középpontjához. (ábra 43)

8. Rögzítse a kést egy fadarabbal. (ábra 44)

9. Helyezze fel a rugós alátétet, és húzza meg

a csavart 65-75 Nm nyomatékkal. (ábra 45)

10. Forgassa meg a kést kézzel, és figyelje, hogy

szabadon forog-e. FIGYELMEZTETÉS: Használjon védőkesztyűt. A kés nagyon éles, könnyen megvághatja magát.

11. Indítsa be a terméket, hogy tesztelje a kést. Ha

a kés nincs megfelelően rögzítve, a termékben rezgés tapasztalható, vagy a vágási eredmény nem kielégítő. A termék tisztítása

• A műanyag részeket tiszta, száraz törlőkendővel tisztítsa.

• A termék tisztításához ne használjon vizet. A víz az akkumulátorba vagy a motorba jutva azok rövidzárlatát vagy a termék károsodását okozhatja.

• Ne használjon nagynyomású mosót a termék tisztításához.

• Ne irányítsa a vízsugarat közvetlenül a motorra.

• Kefével távolítsa el a leveleket, a füvet és az egyéb szennyeződéseket. Az akkumulátor és az akkumulátortöltő tisztítása FIGYELMEZTETÉS: Soha ne tisztítsa vízzel az akkumulátort vagy az akkumulátortöltőt. FIGYELMEZTETÉS: Az akkumulátor tisztításához ne használjon vegyi anyagokat.

• Mielőtt az akkumulátort a töltőkészülékbe helyezné, győződjön meg róla, hogy az akkumulátor és az akkumulátortöltő tiszta és száraz-e.

• Az akkumulátorsaruk tisztítását sűrített levegővel vagy egy puha és száraz ruhával végezze.

• Az akkumulátor és a töltőkészülék felületének tisztítását puha és száraz ruhával végezze. A vágószerkezet ellenőrzése FIGYELMEZTETÉS: A véletlen beindítás elkerülése érdekében húzza fel a biztonsági kulcsot, vegye ki az akkumulátort és várjon legalább 5 másodpercet. 1520 - 004 - 247FIGYELMEZTETÉS: A vágószerkezet karbantartásakor használjon védőkesztyűt. A kés nagyon éles, könnyen megvághatja magát.

1. Ellenőrizze a vágószerkezetet sérülés, repedés

szempontjából. Mindig cserélje ki a sérült vágószerkezetet.

2. Nézze meg a kést, hogy sérült-e vagy tompa-e.

Megjegyzés: A kés élezését követően ki kell egyensúlyozni. Végeztesse a kés élezését, cseréjét és kiegyensúlyozását szervizközponttal. Ha olyan akadályba ütközött, amely megállította a terméket, cserélje ki a sérült kést. Vizsgáltassa meg a szervizközpontban, hogy élezhető-e a kés, vagy pedig cserét igényel-e. Hibaelhárítás Akkumulátor LED az akkumulátoron Ok Megoldás A zöld LED villog. Az akkumulátor feszültsége ala- csony. Töltse fel az akkumulátort. Lásd: Az akkumulátor töltése245. oldalon

Villog a hibajelző LED. Az akkumulátor töltöttségi szintje ala- csony. Töltse fel az akkumulátort. Lásd: Akkumulátor248. oldalon

A munkakörnyezet hőmérséklete túl magas vagy túl alacsony. Az akkumulátort -10 °C és 40 °C közötti hőmér- sékleten használja. Túlfeszültség. Győződjön meg róla, hogy a hálózati feszültség megegyezik-e a termék adattábláján szereplő fe- szültségértékkel. Vegye ki az akkumulátort a töltőből. Várjon 5 má- sodpercet, majd próbálja újra feltölteni az akkumu- látort. Ha a probléma továbbra is fennáll, lépjen kapcsolatba egy hivatalos szakszervizzel. A hibajelző LED világít. Túl nagy a cellák közötti különbség (1 V). Forduljon egy hivatalos szakszervizhez. Akkumulátortöltő LED az akkumulátor- töltőn Ok Megoldás Villog a hibajelző LED. A munkakörnyezet hőmérséklete túl magas vagy túl alacsony. Az akkumulátortöltőt 5 °C és 40 °C közötti hőmérsékle- ten használja. A hibajelző LED vi- lágít. Forduljon egy hivatalos szakszervizhez. 248 1520 - 004 -Vezérlőpanel Hibakód (villanások száma) Lehetséges hibák Lehetséges eljárás 5 A motor fordulatszáma túlságosan lecsök- ken, majd a motor leáll. Tisztítsa meg a vágóasztalt és növelje a vá- gási magasságot. Lásd: A vágási magasság beállítása244. oldalon . Ha a hiba továbbra is fennáll, lépjen kapcsolatba hivatalos szerviz- műhelyével. 8 Az akkumulátor töltöttségi szintje alacsony. Töltse fel az akkumulátort. Lásd: Az akkumu- látor töltése245. oldalon

9 Akkumulátorhiba, vagy nincs jel az akkumu- látortól. Helyezze be megfelelően az akkumulátort, és ellenőrizze az akkumulátorcsatlakozót. Ha az akkumulátoron lévő hibajelző LED villog, lásd: Akkumulátor244. oldalon

10 A motor vezérlése túl forró. Állítsa le a motort, és várjon, amíg lehűl. Egyéb hibák Egyéb hibák esetén távolítsa el a biztonsági kulcsot és az akkumulátort, és forduljon egy hivatalos szervizműhelyhez. Vezérlőpanel Hibakód (villanások száma) Lehetséges hibák Lehetséges eljárás 1 A hajtóműmotor túl forró. Hagyja lehűlni a terméket. Ellenőrizze, hogy a hajtóművön nem rakódott-e le fű. Szükség esetén tisztítsa meg a hajtóműfedelet. 5 A motor fordulatszáma túlságosan lecsök- ken, majd a motor leáll. Tisztítsa meg a vágóasztalt és növelje a vá- gási magasságot. Lásd: A vágási magasság beállítása244. oldalon . Ha a hiba továbbra is fennáll, lépjen kapcsolatba hivatalos szerviz- műhelyével. 8 Az akkumulátor töltöttségi szintje alacsony. Töltse fel az akkumulátort. Lásd: Az akkumu- látor töltése245. oldalon

9 Akkumulátorhiba, vagy nincs jel az akkumu- látortól. Helyezze be megfelelően az akkumulátort, és ellenőrizze az akkumulátorcsatlakozót. Ha az akkumulátoron lévő hibajelző LED villog, lásd: Akkumulátor244. oldalon

10 A motor vezérlése túl forró. Állítsa le a motort, és várjon, amíg lehűl. Egyéb hibák Egyéb hibák esetén távolítsa el a biztonsági kulcsot és az akkumulátort, és forduljon egy hivatalos szervizműhelyhez. Szállítás, tárolás és ártalmatlanítás Bevezető FIGYELMEZTETÉS: A szállítás közbeni véletlen beindítás elkerülése érdekében húzza fel a biztonsági kulcsot, vegye ki az akkumulátort és várjon legalább 5 másodpercet. 1520 - 004 - 249Szállítás

• A mellékelt lítium-ion akkumulátorokra a veszélyes anyagokra vonatkozó jogszabályok követelményei érvényesek.

• Kereskedelmi szállításnál be kell tartani a csomagoláson és címkéken szereplő speciális előírásokat.

• Ügyeljen rá, hogy betartsa a veszélyes anyagokra vonatkozó jogszabályokat a termék szállításra való előkészítésekor. Az esetleges helyi jogszabályokat is be kell tartani.

• Szállításhoz mindig vegye ki az akkumulátort.

• Tegyen ragasztószalagot az akkumulátor csatlakozóira, és gondoskodjon róla, hogy az akkumulátor ne mozdulhasson el a szállítás során.

• Szállításkor rögzítse a terméket. Tárolás

• Tároláshoz mindig vegye ki az akkumulátort.

• A baleset megelőzése érdekében tároláskor az akkumulátor ne csatlakozzon a termékhez.

• Az akkumulátortöltőt zárt, száraz helyen tárolja.

• Az akkumulátort és az akkumulátortöltőt száraz helyen tárolja, ahol nem alakul ki nedvesség vagy fagy.

• A tárolás során csatlakoztassa le az akkumulátort az akkumulátortöltőtől.

• Ne tartsa az akkumulátort olyan helyen, ahol elektrosztatikus töltés lehet jelen. Ne tartsa az akkumulátort fém dobozban.

• Olyan helyen tárolja az akkumulátort, ahol a hőmérséklet mindig 5 és 25 °C közé esik, és védve van a napfénytől.

• Olyan helyen tárolja az akkumulátortöltőt, ahol a hőmérséklet mindig 5 és 45 °C közé esik, és védve van a napfénytől.

• A hosszú ideig való tárolás előtt győződjön meg róla, hogy az akkumulátor legalább 30–50%-os töltöttségű.

• Tartsa a terméket, az akkumulátort és az akkumulátortöltőt gyermekektől és jogosulatlan személyektől elzárt területen.

• A hosszú ideig való tárolás előtt tisztítsa meg a terméket, és végezze el annak teljes karbantartását. Hulladékként való kezelés A terméken vagy a csomagolásán található szimbólum azt jelzi, hogy ezt a terméket nem szabad a háztartási hulladék közé helyezni. A megfelelő újrafeldolgozó pontra el kell juttatni az elektromos és elektronikus berendezések hasznosítása érdekében. A termék megfelelő kezelésének biztosításával segíthet kiküszöbölni azokat a környezetre és az emberre gyakorolt potenciális negatív hatásokat, amelyeket a termék helytelen hulladékkezelése okozhat. A termék újrahasznosításával kapcsolatban az önkormányzat, a hulladékártalmatlanítási szolgáltatást végző vállalkozás, illetve a terméket értékesítő szakkereskedés nyújthat részletesebb tájékoztatást. (ábra 46) Műszaki adatok LB 442i LB 448i Nyírómotor Motortípus BLDC (kefe nélküli) 36 V BLDC (kefe nélküli) 36 V Motor fordulatszáma – SavE, ford./perc* 2600 2600 Motor fordulatszáma – Névleges, ford./perc* 3000 3000 Motor fordulatszáma – nagy terhelés, ford./perc* 3500 3500 Motor teljesítménye – max. kW 1,8 1,8 Motor teljesítménye – névleges, kW 1,2 1,2 Tömeg Tömeg akkumulátor nélkül, kg 24,5 28 Akkumulátor Akkumulátor típusa Husqvarna akkumulátor so- rozat Husqvarna akkumulátor so- rozat Akkumulátor üzemideje 250 1520 - 004 -LB 442i LB 448i Akkumulátor üzemideje, perc

Akkumulátor üzemideje, perc

Hangteljesítményszint, mért dB (A) érték 90 94 Hangteljesítményszint, garantált , L

dB (A) 91 95 Zajszintek

Hangnyomásszint a felhasználó fülénél, dB (A) 78 81 Rezgésszintek

0,3 0,3 Vágószerkezet Vágási magasság, mm 35-55 30-60 Vágási szélesség, cm 42 48 Kés mulch blade 599707110 mulch blade 597466510

• Percenkénti fordulatszám Jóváhagyott akkumuláto- rok Márka Típus Akkumulátor kapacitása, Ah Feszültség, V Tömeg, kg BLi20 Husqvarna Lítium-ion 4,0 36 2,7/1,2 BLi30 Husqvarna Lítium-ion 7,5 36 4,2/1,9 BLi200 Husqvarna Lítium-ion 5,2 36 2,8/1,3 BLi300 Husqvarna Lítium-ion 9,4 36 4,1/1,9 A megadott akkumulátorokhoz jóváhagyott töltők, BLi Márka Bemeneti feszült- ség, V Frekvencia, Hz Teljesítmény, W QC80 Husqvarna 100-240 50-60 80 QC80F Husqvarna

Üresjárat, aktivált SavE funkcióval és 1 db Husqvarna 5,2 Ah-ás akkumulátorral (Bli200) mérve.

Üresjárat, aktivált standard üzemmóddal és 1 db Husqvarna 5,2 Ah-ás akkumulátorral (Bli200) mérve.

A környezetben a 2000/14/EK sz. EK irányelvvel összhangban hangteljesítményként mért zajkibocsátás

A zajnyomásszintre vonatkozó jelentési adatok az 1,2 dB (A) tipikus statisztikus ingadozásával (szórásával) rendelkeznek.

A rezgésszintre vonatkozó jelentési adatok 0,2 m/s

tipikus statisztikus ingadozással (szórással) rendelkez- nek. EN 60335-2-77:2017 vibrációs szabvány, 20.105. fejezet 1520 - 004 - 251A megadott akkumulátorokhoz jóváhagyott töltők, BLi Márka Bemeneti feszült- ség, V Frekvencia, Hz Teljesítmény, W QC500 Husqvarna 100-240 50-60 500 252 1520 - 004 -Megfelelőségi nyilatkozat EU megfelelőségi nyilatkozat A Husqvarna AB, SE-561 82 Huskvarna, Sweden (tel.: +46-36-146500), a saját felelősségére kijelenti, hogy a termék: Leírás Fűnyíró Márka Husqvarna Típus/modell LB 442i, LB 448i Megjelölés 2022-as és újabb sorozatszámok teljes mértékben megfelelnek a következő EU- irányelveknek és szabályozásoknak: Szabályozás Leírás 2006/42/EK „gépre vonatkozó” 2014/30/EU „elektromágneses megfelelőségre vonatkozó” 2000/14/EK „környezeti zajkibocsátásra vonatkozó” 2011/65/EU „az egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazá- sának korlátozására vonatkozó” valamint hogy az alábbi szabványok és/vagy műszaki előírások kerültek alkalmazásra: EN 60335-1:2012/ A11:2014/A13:2017/A14:2019/A1:2019/A2:2019, EN

60335-2-77:2010, EN/IEC 62233:2008, EN

61000-6-3:2007/A1:2011, EN 61000-6-1:2007, EN IEC 63000:2018 Bejelentett tanúsítási szervezet: A(z) 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden igazolja a Bizottság 2000/14/EK jelű irányelve VI., megfelelőségértékelési eljárás című függelékének való megfelelést. A zajkibocsátásra vonatkozó tájékoztatást illetően tekintse át a következőt: Műszaki adatok250. oldalon

10. Indikátor batérie
