BEDIENUNGSANLEITUNG LB 448i HUSQVARNA

DE Bedienungsanweisung 89-110

EL O8nyiecs xprnns 111-133

Transport, Lagerung und Entsorgung. 107

Technische Daten. 107

Konformitätserklarung 110

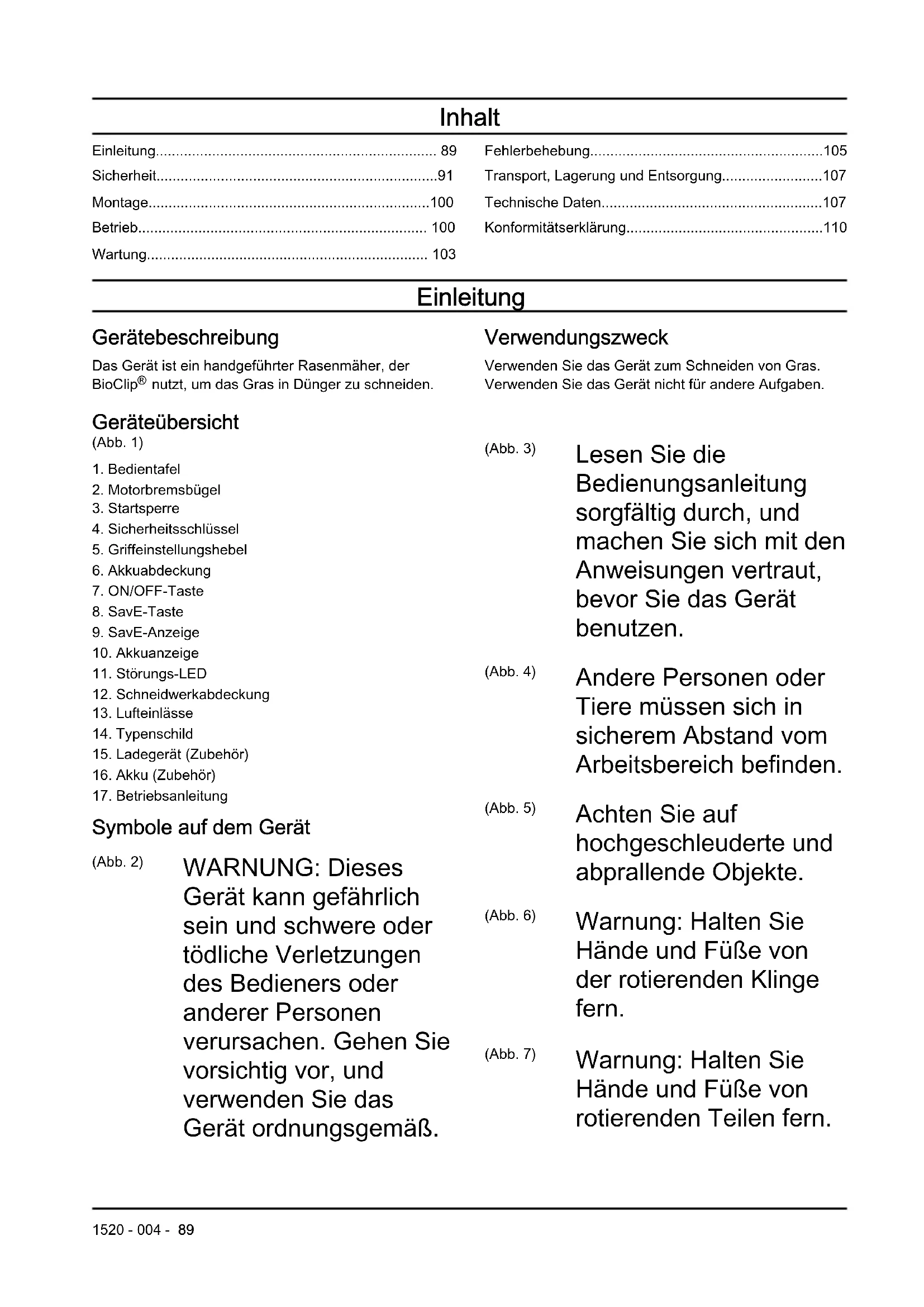

Einleitung

Gerätebeschreibung

Das Gerät ist ein handgeführter Rasenmaher, der BioClip® nutzt, um das Gras in Dünger zu schneiden.

Verwendungszweck

Verwenden Sie das Gerät zum Schneiden von Gras.
Verwenden Sie das Gerät nicht für andere Aufgaben.

Geräteübersicht

(Abb. 1)

1. Bedientafel
2. Motorbremsbügel
3. Startspere
4. Sicherheitssschlüssel
5. Griffeinstellungshebel
6. Akkuabdeckung
7. ON/OFF-Taste
8. SavE-Taste
9. SavE-Anzeige
10. Akkuanzeige
11. Störungs-LED
12. Schneidwerkabdeckung
13. Luftteinlasse
14. Typenschild
15. Ladegerät (Zubehor)
16. Akku (Zubehör)
17. Betriebsanleitung

(Abb. 3)

Lesen Sie die Bedienungsanleitung sorgfältig durch, und machen Sie sich mit den Anweisungen vertraut, bevor Sie das Gerät benutzen.

(Abb. 4)

Andere Personen oder Tiere müssen sich in sicheren Abstand vom Arbeitsbereich befinden.

(Abb. 5)

Achten Sie auf hochgeschleuderte und abprallende Objekte.

(Abb. 6)

Warning: Halten Sie Hände und Füse von der rotierenden Klinge fern.

(Abb. 7)

Warning: Halten Sie Hände und Fuß von rotierenden Teilen fern.

Symbole auf dem Gerät

(Abb. 2) WARNUNG: Dieses Gerät kann gefährlich sein und schwere oder tödliche Verletzungen des Bedieners oder anderer Personen verursachen. Gehen Sie vorsichtig vor, und verwenden Sie das Gerät ordnungsgemäß.

(Abb. 8)

Ziehen Sie vor
Reparatur- und
Wartungsarbeiten den
Sicherheitsschluss ab.

(Abb. 9)

Umweltkennzeichen.Das Gerät und die Verpackung des Geräts)dürfen nicht über den Hausmüll entsorgt werden. Recycleln Sie es an einer offiziellen Recyclingstation für elektrische und elektronische Geräte.

(Abb. 10)

Dieses Gerät stimmt mit den geltenden EG-Richtlinien überein.

(Abb. 11)

Dieses Gerät entspricht den geltenden UK-Richtlinien.

(Abb. 12)

Dieses Gerät stimmt mit den geltenden Richtlinien der eurasischen Zollunion überein.

(Abb. 13)

Dieses Gerät stimmt mit den geltenden UkrSEPRO-Richtlinien überein.

(Abb. 14)

Dieses Gerät stimmt mit den geltenden RCM-

(Abb. 15)

Richtlinien überein. Dies gilt nur für AU/NZ.

Etikett mit

Gerauschemissionengemäß EU- und

UK-Richtlinien und

Verordnungen sowie der australischen

Protection of the

Lärmschutzbestimmung) von New South

Wales. Der garantierte

Schalleistungspegel des Gerats ist

unter Technische Daten auf Seite 107 und auf dem Etikett angegeben.

IPX4

Spritzwassergeschützt.

(Abb. 16)

Scanbarer Code

Hinweis: Sonstige Symbole/Aufkreber auf dem Gerät beziehen sich auf Zertifizierungsanforderungen, die in einigen Märkten gelten.

Anweisungsaufkleber

(Abb. 17)

Anweisungen zum Starten siehe So starten Sie das Gerät auf Seite 102.

(Abb. 18)

Anweisungen zum Stoppen siehe So schalten Sie das Gerät aus auf Seite 103.

Produkthaftung

Im Sinne der Produktthaftungsgesetze übernehmen wir keine Haftung für Schäden, die unser Gerät verursacht, wenn...

• das Gerät nicht ordnungsgemäß repariert wird.

• das Gerät mit Teilen repariert wird, die nicht vom Hersteller stammen oder nicht vom Hersteller zugelassen sind.

• ein Zubehörteil mit dem Gerät verwendet wird, das nicht vom Hersteller stammt oder nicht vom Hersteller zugelassen ist.

• das Gerät nicht bei einem zugelassenen Service Center oder von einem zugelassenen Fachmann repariert wird.

Sicherheit

Sicherheitsdefinitionen

Vorsichtsmaßnahmen und Hinweise werden verwendet, um auf besonderss wichtige Teile der Bedienungsanleitung hinzuweisen.

WARNING: Wird verwendet, wenn bei Nichtbeachtung der Anweisungen in diesen Handbuch die Gefahr von Verletzung oder Tod des Bedieners oder anderer Personen besteht.

ACHTUNG: Wird verwendet, wenn bei Nichtbeachtung der Anweisungen in diesen Handbuch die Gefahr von Schäden am Gerät, an anderen Materialien oder in der Umgebung besteht.

Hinweis: Für weitere Informationen, die in bestimmten Situationen nötig sind.

Allgemeine Sicherheitshinweise

WARNING: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Dieses Gerät ist gefährlich, wenn es falsch bedient wird oder Sie unvorsichtig sind. Wenn die Sicherheitshinweise nicht befolgt werden, kann dies zu Verletzungen oder zum Tod führen.
• Dieses Gerät erzeugt beim Betrieb ein elektromagnetisches Feld. Dieses Feld kann sich unter bestimmten Bedingungen auf die Funktionseise aktiver oder passiver medizinischer Implantate auswirken. Um die Gefahr von Situationen,

die zu schweren oder tödlichen Verletzungen führen können, zu reduzieren, sollen den Personen mit einem medizinischen Implantat vor der Nutzung these Geräts ihren Arzt und den Hersteller des Implantats konsultieren.

• Lassen Sie immer Vorsicht walten, und arbeiten Sie mit gesundem Menschenverstand. Wenn Sie sich nicht sichere sind, wie das Gerät in einer bestimmten Situation zu bedieren ist, unterbrechen Sie die Arbeit und wenden sich an ihren Husqvarna-Händler, bevor Sie fortfahren.
• Denken Sie daran, dass der Bediener für Unfälle mit anderen Personen oder deren Eigentum verantwortlich ist.
• Halten Sie das Gerätsauber. Stellen Sie safer, dass Symbole und Aufkleberdeutlich lesbar sind.
• Verhindern Sie, dass Kinder oder Personen, die mit den Anweisungen nicht vertraut sind, das Gerät benutzen. Unter Umständen gelten gesetzlich vorgeschriebene Altersbeschränkungen für den Bediener
• Stellen Sie sicher, dass Personen mit verminderter

physischer oder psychischer Leistungsfähigkeit theses Gerät nicht unbeobachtet verwenden. Es muss immer ein verantwortlicher Erwachsener anwesend sein.

• Verwenden Sie das Gerät nicht, wenn Sie müde oder krank sind oder unter Einfluss von Alkohol, Drogen oder Medikamenten stehen. Dies wirkt sich negativ auf ihre Sehkraft, ihre Aufmerksamkeit sowie Ihr Koordinations- und Urteilsvermögen aus.
• Verwenden Sie das Gerät nicht, wenn es defekt ist.
• Verändern oder verwenden Sie diese Gerät nicht, wenn die Möglichkeit besteht, dass andere es verändert haben.

Sicherheit im Arbeitsbereich

WARNING: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Entfernen Sie Gegenstände wie Åste, Zweige und Steine aus dem Arbeitsbereich, bevor Sie das Produkt verwenden.
• Gegenstände, die auf die Schneidausrüstung treffen, können herausgeschleudert werden und Personen

und Gegenständen Schaden zufugen. Halten Sie andere Personen und Tiere in einem sicheren Abstand zum Produkt.

• Benutzen Sie das Gerät niemals bei schlechtem Wetter wie Nebel, Regen, starkem Wind, intensiver Kälte und bei der Gefahr eines Blitzeinschlags. Die Verwendung des Geräts bei schlechtem Wetter oder an feuchten oder nassen Stellen ist anstrengend. Schlechtes Wetter kann gefährliche Zustände wie rutschige Oberflächen verursichen.
• Achten Sie auf Personen, Gegenstände und Situationen, die einen sicheren Betrieb des Geräts verhindern können.
• Achten Sie auf Hindernisse wie Wurzeln, Steine, Zweige, Löcher und Gräben. Langes Gras kann Hindernisse verdecken.

• Das Mähen von Gras an Steigungen kann gefährlich sein. Mähen Sie nicht an übermöbig stellen Hangen. Verwenden Sie das Gerät nicht in einem Gelände mit einer Neigung von mehr als 15^

• Bei Richtungswechseln auf abschüssigem Gelda de ist außerste Vorsicht geboten. Betreiben Sie das Gerat quer zum Hang. Bewegen Sie sich nicht nach oben und nach untern.

• Seien Sie vorsichtig, wenn Sie um versteckte Ecken oder Objekte herum fahren, die ihre frei Sicht verhindern.

Arbeitssicherheit

WARNING: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Verwenden Sie these Gerät nur zum Mähen von Rasenflächen. Es ist nicht erlaubt, das Gerät für andere Aufgaben zu verwenden.
• Tragen Sie eine persönliche Schutzausrüstung. Siehe Personalische Schutzausrüstung auf Seite 95.
• Stellen Sie sicher, dass Sie wissen, wie der Motor in einem Notfall schnell gestopt werden kann.
• Verwenden Sie das Gerät nicht im Regen oder in feuchter Umgebung. Das Risiko eines elektrischen

Schlags wird erhöht, wenn Wasser in das Geräte eindringt.

• Starten Sie das Gerät nicht, bevor die Klinge und alle Abdeckungen korrekt befestigt sind. Eine falsch befestigte Klinge kann sich losen und Verletzungen verursichen.
• Stellen Sie sicher, dass die Klinge nicht auf Gegenstände wie Steine und Wurzeln trifft. Dies kann die Klinge beschädigen und die Motorwelle verbiegen. Eine verbogene Achse führt zu starken Vibrationen und birgt ein hohes Risiko, dass die Klinge sich lost.
• Wenn die Klinge auf ein Objektiv trifft oder Vibrationen auftreten, müssen Sie das Gerät sofort abstellen. Stoppen Sie den Motor,ziehen Sie den Sicherheitschlüssel nach oben und entfernen Sie den Akku. Untersuchen Sie das Gerät auf Beschädigungen. Reparieren Sie Schäden oder halten Sie eine autorisierte Servicewerkstatt die Reparatur durchführten.

• Befestigen Sie den Motorbremsbügel niemals fest am Griff, wenn der Motor lauft.

• Stellen Sie das Gerät auf eine stabile, flache Oberfläche und starten Sie es. Stellen Sie sicher, dass die Klinge nicht den Boden oder ein anderes Objekt berührt.

• Bleiben Sie immer hinter dem Gerät, wenn Sie es betreiben.
• Lassen Sie alle Räder auf dem Boden bleiben, und halten Sie den Griff mit beiden Händen, wenn Sie das Gerät betreiben. Halten Sie Höhe und Fuß von den rotierenden Klingen fern.
• Kippen Sie das Gerät nicht, wenn der Motor lauft.
• Seien Sie vorsichtig, wenn Sie das Gerät nach hintenziehen.
• Heben Sie das Gerät nicht hoch, wenn der Motor lauft. Wenn Sie das Gerät anheiten,müssen, stoppen Sie zuerst den Motor,ziehen Sie den Sicherheits Schlüssel nach offen und behmen Sie den Akku Heraus.
  Gehen Sie nicht ruckwärts,
  wenn Sie das Gerät betreiben.
• Stellen Sie den Motor ab, wenn Sie sich über Bereiche ohne Gras bewegen, zum Beispiel Wege aus Kies, Stein und Asphalt.
• Rennen Sie nicht mit dem Gerät, wenn der Motor lauft.

Gehen Sie immer, wenn Sie das Gerät benutzen.

• Stellen Sie den Motor ab, bevor Sie die Schnitthöhe verändern. Verändern Sie die Einstellungen niemals, wenn der Motor lauft.
• Lassen Sie das Gerät niemals aus den Augen, wenn der Motor lauft. Stellen Sie den Motor ab und stellen Sie safer, dass sich die Schneiedausrüstung nicht dreht.

Sicherheitshinweise für den Betrieb

Persönliche Schutzausrücktung

WARNING: Lesen

Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

Die persönliche Schutzausrüstung kann Verletzungen nicht vollständig vermeiden, vermindert aber den Umfang der Verletzungen und Schäden bei einem Unfall. Lassen Sie sich von ihrem Handler bei der Auswahl der wichtigen Ausrüstung unterstützen.
- Tragen Sie rutschfeste Sicherheitsstiefel oder -schuhe. Verwenden Sie keine

offenen Schuhe, und gehen Sie nicht barfuß.

• Tragen Sie schwere, lange Hosen.
• Tragen Sie bei Bedarf Schutzhandschuhe, beispielsweise bei der Montage, der Untersuchung oder der Reinigung der Schneidausrüstung.

Sicherheitsvorrichtungen am Gerät

WARNING: Lesen

Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Benutzen Sie kein Gerät mit defekten Sicherheitsvorrichtungen.
• Sicherheitsvorrichtungen dürfen nicht entfernt oder verändert werden.
• Führten Sie regelmäßige eine Überprüfung der Sicherheitsvorrichtungen durch. Wenn die Sicherheitsvorrichtungen defekt sind, wenden Sie sich an ihre Husqvarna-Servicewerkstatt.

So überprüfen Sie den Schneidschutz

Der Schneidschutz verringgert Vibrationen im Gerät und das Verletzungsrisiko durch die Klinge.

• Untersuchen Sie die Schneidewerkabdeckung, um sicherzustellen, dass es keine Beschädigungen wie zum Beispiel Risse gibt.

Sicherheitsschluss

Der Sicherheits Schlüssel befindet sich unter der Akkuabdeckung. Mit dem Sicherheits Schlüssel wird der Akku angeschlossen, der den Motor mit Strom versorgt.

So kontrollieren Sie den Sicherheitsschlüssel

Mit dem Sicherheitsschlüssel wird der Akku angeschlossen, der den Motor mit Strom versorgt.

• So starten und stoppen Sie den Motor. Wenn der Sicherheits Schlüssel ordnungsgemäß Funktioniert, kann der Motor nur starten, wenn sich der Sicherheits Schlüssel in der Sicherheitsperre befindet.

Motorbremsbügel

Der Motorbremsbügel stoppt den Motor. Wenn der Motorbremsbügel losgelassen wird, stoppt der Motor.

Um eine Prüfung der Motorbremse durchzuführen, starten Sie den Motor und{laffen dann den Motorbremsbügel los. Wenn der Motor nicht innerhalb von 3 Sekunden stoppt, lassen Sie die Motorbremse von einer autorisierten Husqvarna Servicewerkstatt einstellen.

(Abb. 19)

So überprüfen Sie die Startspere

Führer Sie eine Prüfung der Startspere durch, um sicherzustellen, dass diese den Betrieb des Motors verhindert.

1. Drücken Sie den Motorbremsbügel in die Richtung des Lenkers. Die Startsperre stoppt die Bewegung.

2. Drücken Sie die Startverzögerung Heraus. (Abb. 20)

3. Losen Sie die Startsperre und stellen Sie safer, dass sie sich zurück in die Ausgangsstellung bewegt.

Sicherer Umgang mit Akkus

WARNING: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Verwenden Sie die wiederaufladbaren Akkus von Husqvarna nur als Stromversorgung für zugehörige Husqvarna Produkte. Um Verletzungen zu vermeiden, verwenden Sie den Akku nicht zur Energieversorgung anderer Geräte.
• Verwenden Sie keine nicht aufladbaren Akkus.
• Es besteht die Gefahr von elektrischen Schlägen. Verbinden Sie die Akkuklemmen nicht mit Schlüsseln, Münzen, Schrauben oder anderen metallischen Gegenständen. Dadurch kann es zu einem Kurzschluss des Akkuskommen.

• Legen Sie keine Gegenstände in die Luftschlitze des Akkus.

• Halten Sie den Akku von direkter Sonneneinstrahlung, Hitze oder offenem Feuer fern. Der Akku kann explodieren und Verbrennungen und/oder chemische Verbrennungen verursachen.

• Halten Sie den Akku von Regen und Feuchtigkeit fern.
• Halten Sie den Akku von Mikrowellen und hohem Druck fern.
• Versuchen Sie nicht, den Akku zu zerlegen oder aufzubrechen.
• Wenn aus dem Akku Flüssigkeit austritt, vermeiden Sie Haut- oder Augenkontakt mit dieser. Sollten Sie Dennoch mit der Flüssigkeit in Berührung gekommen sein, reinigen Sie den Bereich mit ausreichend Wasser unduchen Sie medizinische Hilfe auf.
• Der Akkuarf nur bei Temperaturen zwischen -10 und 40^ verwendet werden.

• Reinigen Sie weder den Akku noch das Ladegerät mit Wasser. Siehe So reinigen Sieden Akku und das Ladegerät auf Seite 104.

• Verwenden Sie keine fehlerhaften oder beschädigten Akkus.
  Lagern Sie Akkus getrennt von Metallgegenständen wie Nageln, Munzen und Schmuck.

Sicherer Umgang mit dem Ladegerät

WARNING: Lesen

Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Verwenden Sie die QC Ladegeräte nur zum Laden von Husqvarna Akkus.
• Stromschlag- oder Kurzschlussgefahr. Legen Sie keine Gegenstände in die Luftschlitze des Ladegerats. Das Ladegerät nicht zerlegen. Verbinden Sie die Anschlüsse des Ladegerats nicht mit Metallgegenständen. Verwenden Sie eine geprüfte Netzsteckdose.
• Dieses Gerät erzeugt beim Betrieb ein elektromagnetisches Feld. Dieses Feld kann sich unter bestimmten Bedingungen auf die Funktionseise aktiver oder passiver medizinischer Implantate auswirken. Um

die Gefahr von Situationen, die zu schweren oder tödlichen Verletzungen führen können, auszuschreiben, sollen den Personen mit einem medizinischen Implantat vor der Nutzung these Gerätes ihren Arzt und den Hersteller des Implantats konsultieren.

• Prüfen Sie regelmäßig, dass das Netzkabel des Akkuladegerats nicht beschädigt ist und dass keine Risse vorhanden sind.
• Hebien Sie das Ladegerät nicht am Netzkabel an. Um das Ladegerät von der Steckdose zu trennen,ziehen Sie am Netzstecker. Ziehen Sie nicht am Netzkabel.
• Achten Sie daraufuf, dass Netzkabel und Verlängerungskabel nicht mit Wasser, Öl oder scharfen Kanten in Berührung kommt. Achten Sie daraufuf, dass die Kabel nicht in Türen, Zäunen o. ä. eingeklemmt werden. Es besteht sonst die Gefahr, dass das Ladegerät unter Strom gestellt wird.
• Reinigen Sie das Ladegerät nicht mit Wasser.
  Das Akkuladegerät kann von Kindern ab 8 Jahren sowie von

Personen mit eingeschrankten physischen, sensorischen oder psychischen Fähigkeiten bzw. Personen ohne jegliche Erfahrung oder Kennnisse verwendet werden, wenn sie beaufsichtigt werden oder ihren die sichere Verwendung des Ladegerats ausfuhrlich erklär wurde und sie sich der Gefahren bewusst sind. Kinder dürfen nicht mit dem Ladegerät speilen. Die Reinigung und Wartung durch den Anwender darf nicht von Kindern ohne Aufsicht durchgeführt werden.

• Setzen Sie keine nicht wiederauffladbaren Akkus in das Ladegerät ein.
  Das Ladegerätarf nicht in der Nähe von entflammbaren Materialien oder Materialien, die Korrosion verursachen konnen, verwendet werden. Das Ladegerätarf nicht abgedeckt werden. Bei Rauchentwicklung oder Feuer muss der Stecker des Ladegeratsoft aus der Steckdose gezogen werden.
• Verwenden Sie keine fehlerhaften oder beschädigten Ladegeräte.
• Laden Sie den Akku nur in geschlossenen Räumen an einem Ort mitgreater

Luftzirkulation und ohne direkte Sonneneinstrahlung. Auf keinen Fall Akkus in feuchter Umgebung laden.

Sicherheitshinweise für die Wartung

WARNING: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Entfernen Sie den Sicherheitsschlüssel, bevor Sie Wartungsarbeiten am Gerät durchführren.
• Führten Sie die Wartungsarbeiten zur Erhöhung der Lebensdauer des Geräts und Verringerung der Unfallgefahr ordnungsgemäß aus. Lassen Sie professionelle Reparaturarbeiten von einer zugelassenen Servicewerkstatt durchführten. Weitere Informationen erhalten Sie von ihrer Servicewerkstatt.
  Führten Sie die Wartung nur gemäß dieser Betriebsanleitung durch.
• Tragen Sie beim Umgang mit der Schneidausrüstung schwere Arbeitshandschuhe.

Die Klinge ist sehr scharf und man schneidet sich sehr leicht.

• Halten Sie die Schnittkanten sauber und scharf für die Beste und sicherste Leistung.
• Ihr Servicewerkstatt sollte das Gerät regelmäßig überprüfen und notwendige Einstellungen und Reparaturen vornehmen.
• Ersetzen Sie beschädigte, abgenutzte oder defekte Teile.
• Befolgen Sie die Anweisungen für das Auswechseln von

Zubehörteilen. Verwenden Sie nur Zubehör vom Gerätheister.

• Wenn es nicht in Betrieb ist, bewahren Sie Gerät, Akku und Ladegerät getrennt an einem trockenen und abgeschlossenen Ort auf. Achten Sie daraufuf, dass Kinder und unbefugte Personen keinen Zugriff auf das Gerät, den Akku oder das Ladegerät haben.

Montage

Einleitung

WARNING: Lesen Sie vor der Montage des Geräts das Kapitel über Sicherheit, und machen Sie sich damit vertraut.

So montieren Sie den Griff

1. Entfernen Sie die Griffmutter und die Scheibe von der Platte am oberen Griff.
2. Bringen Sie den oberen Griff an der Oberseite des unteren Griffs in Position.

ACHTUNG: Stellen Sie sicher, dass die Kabel nicht eingeklemmt oder beschadigt werden.

1. Befestigen Sie die Scheibe und den Griffjustierhebel. (Abb. 21)
2. Drehen Sie den Griff für eine gute Betriebsposition zur Seite, wenn Sie das Gerät in der Höhe einer Wand betreiben. (Abb. 22)

Betrieb

Einleitung

WARNING: Vor dem Betrieb des Gerätes mussen Sie die Sicherheitsinformationenlesen und verstehen.

Husqvarna Connect

Husqvarna Connect ist eine kostenlose App für Ihr Mobilgerät. Die Husqvarna Connect App bietet erweiterte Funktionen für Ihr Gerät:

• Erweiterte Produktinformationen
• Informationen über Produkte teile und -wartung sowie entsprechende Hilfe dazu.

So verwenden Sie Husqvarna Connect

1. Laden Sie die Husqvarna Connect App auf Ihr Mobiltelefon.
2. Anmeldung bei der Husqvarna Connect App.
3. Befolgen Sie die Anweisungen in der Husqvarna Connect App, um sich zu verbinden und das Gerät zu registrieren.

Husqvarna Fleet Services™

Husqvarna Fleet Services™ ist eine Cloud-Lösung, die dem Bediener einen Überblick über alle angeschlossenen Geräte gibt. An diesen Gerät kann ein Husqvarna Fleet Services™-Sensor montiert werden. Der Husqvarna Fleet Services™-Sensor sammelt Gerätedaten und ermöglich eine Verbindung

zum Husqvarna Fleet ServicesTM-System. Der Husqvarna Fleet ServicesTM-Sensor übermittelt Daten wie die Betriebszeit, Wartungsintervalle und den Standort des Geräts.

Weitere Informationen über Husqvarna Fleet Services™ erhalten Sie, wenn Sie die Husqvarna Fleet Services™-App herunterlagen oder mit ihrem Vertreter von Husqvarna sprechen.

Vorbereitung des Sensors (Zubehör)

1. Verwenden Sie den Sensorschlüssel, um den Deckel des Sensors zu öffnen. (Abb. 23)
2. Entfernen Sie den Sensor.
3. Verbinden Sie den Akku mit dem Sensor. Die LED-Leuchte des Sensors leuchtet auf. (Abb. 24)
4. Laden Sie die Husqvarna Fleet Services -App herunter.
5. Melden Sie sich bei der Husqvarna Fleet Services -App an.
6. Führn Sie einen Kopplungsvorgang durch. Siehe So führn Sie einen Kopplungsvorgang zwischen der App und dem Gerät durch auf Seite 101

So führen Sie einen Kopplungsvorgang zwischen der App und dem Gerät durch

1. Melden Sie sich bei der Husqvarna Fleet Services -App an.
2. Wahlen Sie Ihr Gerät in der App aus.
3. Scannen Sie den Code hinter dem Sensor mit Ihr Hem Mobilgerät, um den Sensor in der App zu installieren.

Hinweis: Ein Kopplungsvorgang zwischen der App und dem Gerät ist nur einmal erforderlich.

So installieren Sie den Sensor

1. Stellen Sie sicher, dass der Sensor mit der Husqvarna Fleet ServicesTM -App verbunden ist. Siehe So führen Sie einen Kopplungsvorgang zwischen der App und dem Gerät durch auf Seite 101.
2. Bohren Sie 2 LÖcher an den Markierungen in der Gehäuseaussparung. (Abb. 25)

Hinweis: Stellen Sie sicher, dass die Löscher die gleiche Höhe wie die mitgelieferten Nieten des Sensors besitzen.

1. Verwenden Sie eine Zange, um die außeren Bohrungen am Sensorgehause zu entfernen. (Abb. 26)
2. Bohren Sie 2 LÖcher an den Markierungen in der Sensoraussparung. (Abb. 27)

3. Richten Sie die Sensoraussparung mit der Gehäuseaussparung aus. (Abb. 28)

4. Befestigen Sie die Sensoraussparung mit den Nieten.

5. Montieren Sie den Sensor in der Sensoraussparung. Richten Sie die weiß Markierung auf dem Sensor mit der Markierung auf der Sensoraussparung aus. (Abb. 29)
6. Schließen Sie den Deckel des Sensors und sperren Sieihn mit dem Sensorschlüssel ab. Stellen Sie richer, dass der obere Teil des Husqvarna-,H vom Sicherheitschlüssel weg zeigt.(Abb.30)

So stellen Sie die Schnitthöhe ein

Die Schnitthöhe lässt sich beim LB 442i in 4 Stufen einstehen. Die Schnitthöhe lässt sich beim LB 448i in 6 Stufen einstehen.

1. Drücken Sie den Schnitthöhenhebel in Richtung des Rades und dann nach hinten, um die Schnitthöhe zu vermögen.
2. Drücken Sie den Schnitthöhenhebel in Richtung des Rades und dann nach vorn, um die Schnitthöhe zu verringern. (Abb. 31)

ACHTUNG: Stellen Sie die Schnitthöhe nicht zu niedrig ein. Die Klingen können auf den Boden treffen, wenn die Oberfläche des Rasens nicht eben ist.

Akku

WARNING: Vor dem Betrieb des Akkus müssen Sie die Sicherheitsinformationenlesen und verstehen. Sie müssen außerdem Bedienungsanleitung fur den Akku und das Ladegerat lessen und verstehen.

Akkuladezustand

Auf der Anzeige werden der verbleibende Ladezustand und eventuelle Störungen des Akkus angezeigt. Die Akkukapazität wird nach dem Ausschalten des Geräts bzw. nach Drücken der Akkuanzeigetaste für 5 Sekunden angezeigt. Das Warnsymbol auf dem Akku ist an, wenn eine Störung vorliegt. Siehe Akku auf Seite 105.

(Abb. 32)

LED-Leuchten	Akkuladezustand
Alle LEDs leuchten Volle Ladung (75-100%)
LED 1, LED 2 und LED 3 leuchten	Der Akku ist zu 50-75 % geladen
LED 1 und LED 2 leuchten	Der Akku ist zu 25-50 % geladen
LED 1 leuchtet Der Akku ist zu 0-25 % geladen.
LED-Leuchten Akkuladezustand
LED 1 blinkt Der Akku ist leer. Laden Sie den Akku.

So laden Sie den Akku

Laden Sie den Akku vor dem ersten Gebrauch. Der Akku ist bei der Auslieferung an den Kunden nur zu 30% geladen.

Hinweis: Das Ladegerät muss mit der auf dem Typenschild angegebenen Spannung und Frequenz angeschlossen werden.

Der Akku wird nicht aufgeladen, wenn die Akkuttemperatur über 50^ beträgt. Das Ladegerät verringert die Temperatur des Akkus, bevor es zu laden beginnnt.

1. Schließen Sie ein Ende des Netzkabels für das Ladegerät an die Anschlussbuchse des Ladegerats an.
2. Schließen Sie das andere Ende des Netzkabels für das Ladegerät an eine geerdete Steckdose an. Die LED am Ladegerät blinkt einmal grün. (Abb. 33)
3. Die Batterie in das Ladegerät einlagen. Die grüne Leuchte auf dem Ladegerät leuchtet auf, wenn der Akku richtig mit dem Ladegerät verbunden ist. (Abb. 34)
4. Wenn alle LEDs am Akku leuchten, ist der Akku vollständig aufgeladen. Laden Sie den Akku für maximal 24 Stunden.
5. Um das Ladegerät von der Steckdose zu trennen, ziehen Sie am Netzstecker und nicht am Netzkabel.
6. Den Akku aus dem Ladegerät entnehmer.

Akku-Ladestateus

Ein Husqvarna Li-Ionen-Akku kann in jedem Ladezustand aufgeladen oder genutzt werden. Der Akku wird hierdurch nicht beschädigt. Ein vollgeladener Akku behält seine Ladung auch dann, wenn der Akku im Ladegerät belassen wird.

LED-Anzeige	Ladezustand
LED 1 blinkt 0 %-25 %
LED 1 leuchtet, LED 2 blinkt	25 %-50 %
LED 1 und LED 2 leuch- ten, LED 3 blinkt	50 %-75 %
LED 1, LED 2 und LED 3 leuchten, LED 4 blinkt	75%-100 %
LED 1, LED 2, LED 3 und LED 4 leuchten	Vollständig aufgeladen

So starten Sie das Gerät

1. Öffnen Sie die Akkuabdeckung.
2. Legen Sie einen geladenen Akku in das Akkufach Nummer 1 unter der Akkuabdeckung. Für eine langere Betriebsdauer legen Sie einen zweiten aufgeladenen Akku in das Akkufach 2.
3. Trennen Sie den Sicherheits Schlüssel von dessen Halter.
4. Drücken Sie den Sicherheitssschlüssel in die Sicherheitssperre. (Abb. 35)
5. Halten Sie sich immer hinter dem Gerät auf.
6. Drücken Sie den ON/OFF-Schalter auf der Bedientafel. Das Display schaltet sich ein.
7. Losen Sie die Wegfahrsperre. (Abb. 20)
8. Drucken Sie den Motorbremsbügel in die Richtung des Lenkers. (Abb. 36)

So verwenden Sie die SavE-Funktion

Das Gerät ist mit einer Akkusparfungtion (SavE) ausgestattet, um die Betriebsdauer zu verlangern.

1. Drücken Sie die SavE-Taste (A) zum Starten der Funktion. Das SavE-Symbol (B) erscheint auf dem Display.
2. Wenn Sie die Funktion deaktivieren möchten, drücken Sie die SavE-Taste erneut. Das SavESymbol (B) auf dem Display erlischt. (Abb. 37)

Die SavE-Funktion stoppt automatisch, wenn die Bodenbeschaffenheit eine höhere Leistung erfordert. Die SavE-Funktion startet automatisch erneut, wenn die Bodenbeschaffenheit es zulässt.

PowerBoost-Function

Wenn das Produkt langes oder nasses Gras schneidet, wird die Motordrehzahl automatisch erhöht. Um Akkuzeit zu sparen, kehr der Motor automatisch in den Standard-Modus zurück, sobald die PowerBoost-Funktion nicht mehr nötig ist.

Motor stirbt ab

Im Betrieb können Klinge und Motor durch Hindernisse (z. B. Verstopfung durch Gras unter der Schneidwerkabdeckung) blockiert und abgewürgt werden. Wenn dies geschieht und Sie den Motorbremsgriff gedrück halten, macht das Gerät einen automatischen Neustart. Wenn das Gerät nicht innerhalb von 5-10 Sekunden neu startet, muss der Bereich unter der Schneidwerkabdeckung eventuell gereinigt werden. Siehe So reinigen Sie das Gerät auf Seite 104.

WARNING: Wenn der Motor anhalt, versucht das Gerät 5-10 Sekunden lang, automatisch neu zu starten. Warten Sie mindestens 15 Sekunden, bevor Sie die Schneidwerkabdeckung überprüfen.

WARNING: Bevor Sie die Schneidwerkabdeckung prufen, halten Sie den Motorbremsgriff, drehen den Sicherheitsschlüssel auf 0, entnahme den Akku und warten mindestens 5 Sekunden. Wenn das Hindernis entwickel, besteht Verletzungsgefahr durch einen versehentlichen Neustart des Geräts.

So schalten Sie das Gerät aus

Das Gerät stoppt automatisch, wenn Sie es für 3 Minuten nicht in Betrieb gehen.

1. Losen Sie den Motorbremsbügel, um den Motor auszuschalten. (Abb. 19)
2. Drücken Sie die ON/OFF-Taste auf der Bedientafel. Alle LEDs und Symbole auf dem Display erlösen. (Abb. 38)
3. Entfernen Sie den Sicherheits Schlüssel aus der Sicherheitssperre und geben Sieihn in den Sicherheits Schlüsselhalter.

So erhalten Sie ein gute Arbeitsergebnis

• Benutzen Sie immer eine scharfe Klinge. Eine stumpfe Klinge liefert ein unregelmäßiges Ergebnis, und die Schnittfläche des Grases wird gelb. Eine scharfe Klinge verbraucht außer dem weniger Energie als eine stumpfe Klinge.
• Schneiden Sie nicht mehr als 13 der Länge des Grases ab. Mahen Sie zuerst mit einer hohen Schnittthöhe. Überprüfen Sie das Ergebnis, und senken Sie die Schnittthöhe auf eine entsprechende Stufe. Wenn das Gras sehr lang ist, fahren Sie langsam und mahen bei Bedarf 2-mal.
• Mähen Sie bei jedem Mal in eine andere Richtung, um Streifen auf dem Rasen zu vermeiden.
• Halten Sie die Schneidwerkabdeckung sauber. Ansammlungen von Gras und Schmutz auf der Innenseite der Schneidwerkabdeckung können das Schneidergebnis beeinträchtigen. Siehe So reinigen Sie das Gerät auf Seite 104.

Wartung

Einleitung

WARNING: Bevor Sie eine Wartung durchfuhren, müssen Sie das Kapitel über die Sicherheit lesen und verstehen.

Für alle Wartungs- und Reparaturarbeiten am Produkt ist eine spezielle Schulung erforderlich. Wir garantieren die Verfügbarkeit von professionellen Reparaturen und Wartungsarbeiten. Wenn Ihr Händler keine Servicewerkstatt ist, sprechen Sie mit ihm, um Informationen über die{nachste Servicewerkstatt zu erhalten.

Genauere Informationen finden Sie unter www.husqvarna.com.

Wartungsplan

Die Wartungsintervalle werden anhand der tätiglichenutzung des Gerats berechnet. Die Interva Iternsich, wenn das Gerat nicht taglich verwendet wird.

Informationen zur Wartung mit *finden Sie unter Sicherheitshinweise fur den Betrieb auf Seite 95.

	Nach je-dem Ein-satz	Monatlich	Zu jeder Jahres-zeit
Eine allgemeine Inspektion durchführten X
Die Startspere prüfen * X
Den Luftfilter kontrollieren und von Gras oder Schmutz befren X
Sicherstellen, dass die Sicherheitsvorrichtungen am Gerät nicht beschädigt sind X
Die Schneidausrüstung kontrollieren X
Die Schneidwerkabdeckung kontrollieren X
Den Motorbremsbügel prüfen * X
Sicherstellen, dass die ON/OFF-Taste Funktioniert und nicht defekt ist X
Den Akku auf Schäden kontrollieren X
Den Ladezustand des Akkus überprüfen X
Sicherstellen, dass die Entriegelungstasten am Akku richtig Funktionieren und der Akku in das Gerät einrastet	X
Die Luftinlände reinigen. Sicherstellen, dass sich kein Gras oder Schmutz in den Luftinländsen befindet	X
Das Ladegerät auf Beschädigungen überprüfen und sicherstellen, dass es ord-nungsgemäß funktioniert		X
Die Verbindungen zwischen Akku und Gerät überprüfen. Die Verbindung zwi-schen Akku und Ladegerät ebenfalls überprüfen			X

So führen Sie eine allgemeine Inspektion durch

• Stellen Sie sicher, dass die Muttern und Schrauben am Produkt nicht beschädigt sind.
• Stellen Sie sicher, dass die Kabel an dem Produkt nicht so liegen, dass sie beschädigt werden konnten.

So tauschen Sie das Messer aus

1. Arretieren Sie die Klinge mit einem Holzblock. (Abb. 39)
2. Entfernen Sie die Klingenschraube, die Federscheibe und das Messer. (Abb. 40)
3. Überprüfen Sie die Messerhalterung und die Klingenschraube auf Beschädigungen.

a) Wenn Sie die Klinge oder die Messerhalterung ersetzen, dann ersetzen Sieitte auch die Klingenschraube, die Federscheibe und die Reibscheibe.

1. Prufen Sie die Motorwelle, um sicherstellen, dass sie nicht geknicht ist.
2. Wenn Sie die neue Klinge montieren, stellen Sie sicher, dass die gebogenen Enden der Klinge in die Richtung der Schneidwerkabdeckung zeigen. (Abb. 41)
3. Setzen Sie die Reibscheibe und die Klinge an die Messerhalterung an. (Abb. 42)
4. Stellen Sie sicher, dass die Klinge mit der Mitte der Motorwelle ausgerichtet ist. (Abb. 43)
5. Arretieren Sie die Klinge mit einem Holzblock. (Abb. 44)
6. Befestigen Sie die Federscheibe, undziehen Sie die Schraube mit einem Drehmoment von 65-75 Nm an. (Abb.45)
7. Drehen Sie die Klinge mit der Hand, um Sicherzustellen, dass sie sich einwandfrei dreht.

WARNING: Tragen Sie stets Schutzhandschuhe. Die Klinge ist sehr

scharf und man schneidet sich sehr leicht.

1. Starten Sie das Gerät, um die Klinge zu prufen. Wenn die Klinge nicht richtig befestigt ist, gibt es im Gerät Vibrationen oder das Schneidergebnis ist unbefriedigend.

So reinigen Sie das Gerät

• Kunststoffeile mit einem sauberen und trockenen Tuch reinigen.
• Verwenden Sie kein Wasser zur Reinigung des Produkts. Wasser kann in den Akku oder den Motor eindringen und einen Kurzschluss oder andere Schäden am Produkt verursachen.
• Reinigen Sie das Gerät nicht mit einem Hochdruckreiniger.
• Lassen Sie kein Wasser direkt auf den Motor gelangen.
• Verwenden Sie einen Pinsel, um Blätter, Gras und Schmutz zu entfernen.

So reinigen Sie den Akku und das Ladegerät

WARNING: Reinigen Sie weder den Akku noch das Ladegerät mit Wasser.

WARNING: Verwenden Sie keine chemischen Substanzen zum Reinigen des Akkus.

• Stellen Sie sicher, dass der Akku und das Ladegerät sauber und trocken sind, bevor Sie den Akku in das Ladegerät einlagen.
• Reinigen Sie die Akkuklemmen mit Druckluft oder einem weichen, trockenen Tuch.
• Reinigen Sie die Oberflächen des Akkus und des Ladegerats mit einem weichen, trockenen Tuch.

So prüfen Sie die Schneidausrüstung

durchfuhren. Die Klinge ist sehr scharf und man schneidet sich sehr leicht.

WARNING: Um ein unbeabsichtigtes Starten zu verhindern, ziehen Sie den Sicherheits Schlüssel nach oben, entfern den Sie den Akku und warten Sie mindestens 5 Sekunden.

WARNING: Tragen Sie Schutzhandschuhe, wenn Sie an der Schneidausrüstung eine Wartung

1. Prufen Sie die Schneidausrüstung auf Beschädigungen oder Risse. Wechseln Sie eine beschädigte Schneidausrüstung unbedingt aus.
2. Schauen Sie sich die Klinge an, um festzustellen, ob sie beschädigt oder stumpf ist.

Hinweis: Nach dem Scharfen muss die Klinge ausbalanciert werden. Lassen Sie eine Servicewerkstatt die Klinge scharfen, ersetzen und ausbalancieren. Wenn Sie auf ein Hindernis treffen, das das Gerät zum Halten bringt, ersetzen Sie die beschädigte Klinge. Lassen Sie die Werkstatt beurteilen, ob die Klinge geschlüften werden kann oder ersetzt werden muss.

Fehlerbehebung

Akku

LED-Anzeige am Akku U	sache Lösung
Die grüne LED blinkt. Die	Akkuspannung ist niedrig. Den Akku lada
Die Fehler-LED blinkt. Der	Akku ist schwach. Den Akku laden. Siede
	Die Temperatur in der Arbeitsumgebung ist zu hoch oder zu niedrig.	Der Akku darf nur bei Temperaturen zwischen -10 und 40 °C verwendet werden.
	Überspannung. Sicherstellen, dass die	Netzspannung mit dem auf dem Typenschild des Geräts angezeigten Spannungswert übereinstimmt.
		Den Akku aus dem Ladegerät entnahmen. 5 Sekunden und warten und erneut versuchen, den Akku aufzuladen. Falls das Problem weiter be-stehen, eine autorisierte Servicewerkstatt kontaktie-ren.
Die Fehler-LED leuch-tet.	Die Zellendifferenz ist zu groß (1 V). Bittte eine autorisierte Servicewerkstatt kontaktie-ren.

Akkuladegerät

Die LED am Akkula-degerät	Ursache Lösung
Die Fehler-LED blinkt.	Die Temperatur in der Arbeitsum-gebung ist zu hoch oder zu nied-rig.	Das Ladegerätarf nur in Umgebungen mit Temperatu-ren zwischen 5 und 40 °C verwendet werden.
Die Fehler-LED leuchtet.		Bitte eine autorisierte Servicewerkstatt kontaktieren.

Bedientafel

Fehlercodes (Blink-anzahl)	Mögliche Fehler Mögliches Verfahren
5 Die Motordrehzahl fällt zu stark ab, und der Motor stoppt.	Das Mähdeck reinigen und die Schnitthöhe vergröbern. Siehe So stellen Sie die Schnitt-höhe ein auf Seite 101. Wenn der Fehler weiterhin besteht,itte ihre autorisierte Serviceworkstatt kontaktieren.
8 Der Akku ist schwach. Den Akku laden. Siehe	So laden Sie den Ak-ku auf Seite 102.
9 Akkufehler oder kein	Signal vom Akku. Den Akku korrekt in das Gerät einsetzen und den Akkuanschluss überprüfen. Wenn die Fehler-LED am Akku blinkt, siehe Akku auf Seite 101.
10 Die Motorsteuerung ist zu weiß. Den Motor abschalten und warten,	bis er sich abgekühlt hat.
Andere Fehler Wenn andere Fehler auftreten, entfernen Sie den Sicherheitsschlüssel und den Akku und wenden sich an eine zugelassene Serviceworkstatt.

Bedientafel

Fehlercodes (Anzahl des Blinkens)	Mögliche Fehler Mögliches Verfahren
1 Der Motor ist zu kein.	Lassen Sie das Gerät abkühlen. Achten Sie	darauf, dass sich kein Gras auf dem Getriebe befindet. Reinigen Sie bei Bedarf den Getriebedeckel.
5 Die Motordrehzahl fällt zu stark ab und der Motor stoppt.		Reinigen Sie das Mähdeck und erhöhen Sie die Schnitthöhe. Siehe So stellen Sie die Schnitthöhe ein auf Seite 101. Falls der Fehler weiterbesteht, kontaktieren Sieitte ihre autorisierte Servicewerkstatt.
8 Der Akku ist schwach.	Laden Sie den Akku. Siehe	So laden Sie den Akku auf Seite 102.
9 Akkufehler oder kein	Signal vom Akku. Setzen Sie den Akku korrekt	in das Gerät ein und untersuchen Sie den Akkuanschluss. Wenn die Fehler-LED am Akku blinkt,lesen Sie Akku auf Seite 101.
10 Die Motorsteuerung ist zu kein.	Schalten Sie den Motor ab und warten Sie, bis er sich abgekühlt hat.	bitti er sich abgekühlt hat.
Andere Fehler Wenn andere Fehler auftreten, entfernen Sie den Sicherheitsschlüssel und den Akku und wenden Sie sich an eine zugelassene Servicewerkstatt.

Transport, Lagerung und Entsorgung

Einleitung

WARNING: Um ein unbeabsichtigtes Starten beim Transport zu verhindern,ziehen Sie den Sicherheits Schlüssel hersaus,entfern den Akku und warten Sie mindestens 5 Sekunden.

Transport

• Die enthaltenen Lithium-lonen-Batterien unterliegen den gesetzlichen Bestimmungen zu gefährlichen Gütern.
• Für gewerbliche Transporte müssen besondere Anforderungen bei Verpackung und Kennzeichnung eingehalten werden.
• Stellen Sie sich, dass Sie sich an die Vorschriften für gefährliche Güter halten, wenn Sie das Produkt für den TransportVBoreiten. Gegebenenfalls gelten örtliche Vorschriften.
• Entnehmen Sie die für den Transport stets den Akku.
• Decken Sie die Akkustecker mit Klebeband ab und stellen Sie safer, dass der Akku sich während des Transports nicht bewogen kann.
• Sichern Sie das Produkt während des Transports.

Lagerung

• Entnehmen Sie für die Lagerung stets den Akku.
• Stellen Sie zur Vermeidung von Unfällen sicher, dass der Akku während der Lagerung nicht an das Produkt angeschlossen bleibt.
  Bewahren Sie das Ladegerät an einem geschlossenen und trockenen Ort auf.
• Bewahren Sie den Akku und das Ladegerät an einem trockenen Ort ohne Feuchtigkeit oder Frost auf.

• Trennen Sie den Akku während der Lagerung vom Ladegerät.

• Lagern Sie den Akku nicht an einem Ort, an dem es zu elektrostatischen Entladungen kommt kann. Bewahren Sie den Akku nicht in einem Metallkasten auf.
  Lagern Sie den Akku an einem Ort mit einer Temperatur zwischen 5 und 25^ und setzen Sie,ihn nicht direkter Sonneneinstrahlung aus.

• Lagern Sie das Ladegerät an einem Ort mit einer Temperatur zwischen 5 und 45^ und setzen Sie es nicht direkter Sonneneinstrahlung aus.
• Stellen Sie sicher, dass der Akkustand mindestens zwischen 30 und 50% beträgt, bevor Sie das Produkt für längerere Zeit einlagern.
• Bewahren Sie das Produkt, den Akku und das Ladegerät an einem verschliebsbaren Ort und für Kinder und unbefugte Personen unzugänglich auf.
• Reinigen Sie das Produkt und halten Sie es vollständig warten, bevor Sie es längerere Zeit einlagern.

Entsorgung

Durch Symbole auf dem Produkt oder seiner Verpackung wird angezeigt, dass diese Produkte nicht über den Hausmull entsorgt werden darf. Es ist einer entsprechenden Recycling-Einrichtung zuzuführen, damit elektrische und elektronische Komponenten wiedergewonnen werden konnen.

Dadurch, dass Sie sicherstellen, dass Sie mit diesen Produkt sorgfältig umgeben, konnen Sie herself, den potentiellen negativen Auswirkungen auf die Umwelt und ihre Mitmenschen entgegenzuwirken, die sich andernfalls durch eine unsachgemäße Entsorgung these Products ergebn konnen. Genauere Informationen über die ordnungsgemäße Entsorgung these Products erhalten Sie bei ihrer Stadtverwaltung, Ihr dem Abfallentsorgungsunternehmen oder dem Geschäft, in dem Sie Ihr Produkt gekauft haben.

(Abb. 46)

Technische Daten

	LB 442i	LB 448i
Schneidmotor
Motortyp BLDC (bürstenlos) 36 V BLDC (bürstenlos) 36 V
Motordrehzahl - SavE, U/min* 2.600 2.600
Motordrehzahl - Nennwert, U/min* 3.000 3.000
Motordrehzahl - hohe Belastung, U/min* 3.500 3.500

	LB 442i LB 448i
Motorleistung - max. kW 1,8 1,8
Motorleistung - Nennwert, kW 1,2 1,2
Gewicht
Gewicht ohne Akku, kg 24,5 28
Akku
Akkutyp Husqvarna-Akkuserie Husqvarna-Akkuserie
Akkulaufzeit
Akkulaufzeit, Min. 21	40 30
Akkulaufzeit, Min. 22	30 20
Geräuschemissionen 23
Schalleistungspegel, gemessen dB (A) 90 94
Schalleistungspegel, garantiert LwA dB (A) 91 95
Schallpegel 24
Schalldruckpegel am Ohr des Bedieners, dB (A) 78 81
Vibrationswerte 25
Griff, m/s2	0,3 0,3
Schneidausrüstung
Schnitthöhe, mm 35-55 30-60
Schnittbreite, cm 42 48
Klinge mulch blade 599707110 mulch blade 5974665	10

• Umdrehungen pro Minute

Zugelassene Akkus	Marke	Typ	Akkukapazität, Ah	Spannung, V	Gewicht, lb/kg
BLi20	Husqvarna	Lithium-Ionen	4,0	36	2,7/1,2
BLi30	Husqvarna	Lithium-Ionen	7,5	36	4,2/1,9
BLi200	Husqvarna	Lithium-Ionen	5,2	36	2,8/1,3
BLi300	Husqvarna	Lithium-Ionen	9,4	36	4,1/1,9

Zugelassene Ladegeräte für die angegebenen Akkus, BLi	Marke Eingangsspan-nung, V	Frequenz, Hz Leistung, W
QC80	Husqvarna	100-240 50-60 80
QC80F	Husqvarna	12 0 80
QC250	Husqvarna	100-240 50-60 250
QC330	Husqvarna	100-240 50-60 330
QC500	Husqvarna	100-240 50-60 500

Konformitätserklarung

EU-Konformitätserklärung

Die Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel.: [phone], erklär in alleiniger Verantwortung, dass das Gerät:

Beschreibung Rasenmäher
Marke Husqvarna
Typ/Modell LB 442i, LB 448i
Identifizierung Serienn ummern ab 2022

die folgenden EU-Richtlinien und -Verordnungen erfüllt:

Verordnung Beschreibung
2006/42/EG „Maschinenrichtlinie“
2014/30/EG „EMV-Richtlinie“
2000/14/EG	“über umweltbelastende Geräuschemissionen von zur Verwendung im Freien vorgesehenen Geräten und Maschinen”
2011/65/EG	“zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten”

und dass die folgenden Normen und/oder technischen Daten angewendet werden: EN 60335-1:2012/ A11:2014/A13:2017/A14:2019/A1:2019/A2:2019, EN 60335-2-77:2010, EN/IEC 62233:2008, EN 61000-6-3:2007/A1:2011, EN 61000-6-1:2007, EN IEC 63000:2018

Benannte Stelle: 0404, RISE SMP Svensk
Maskinprovning AB, Box 4053, SE-904 03 Umeå,
Swedenbestätigte die Konformität mit der Richtlinie 2000/14/EG, Konformitätsbewertungsverfahren nach: Anhang VI.

Informationen zu Gerauschemissionen finden Sie unter Technische Daten auf Seite 107.
Huskvarna, 2022-10-07

Claes Losdal, Entwicklungslieiter/Gartenprodukte, Husqvarna AB

Verantwortlich für die technische Dokumentation

περιεχόμενα

Eioaywyn. 111

Aorpaaleia 113

UvapuoAoyno.. 122

Aeitoupyia. 123

Σuvπρηση 126

Avtietwni npoalntwv 128

Metaopap, aTo0nkeuon kai atoppipyn. 129

TexviKa aToixeia. 130

oumuoppwons 133

Eioaywyn

περιγραφή προίόντος

To Tpoiov evai eva wOoumevo xlookotniko ykaov
TneOu xeipiotn eKulivdo, nou xpnoiopoioie to
BioClip yia va kopsi to ypaosi d e ouvthetao
Aiaaupatoc.

PpOβλεπóμενn xρnσn

Papildinformatiju skatiet seit: www.husqvarna.com.

Apkopes grafiks

Apkopes intervali tiekaprkinati atbilsto izstradajuma ikdienes lietoisanai. Intervali mainas, ja izstradajumuneizmanto ikdiena.

Informatiju par apkopes darbiem, kas atzimeti ar zvaigzniti *, skatiet seit Noradijumi par drosu darbu lpp. 318

Beschermd gegen spatwater.

(Fig. 16)

Scanbare code

• Persoonlijke beschermingsuitrusting können nicht alle risico's

Miljömörkning für bulleremission/GLT

Anvanda SavE-funktionen

Originale instruktioner

Originalanweisungen Apxikc oynie

Instrucciones originales
Originaljuhend

Alkuperäiset ojeet
