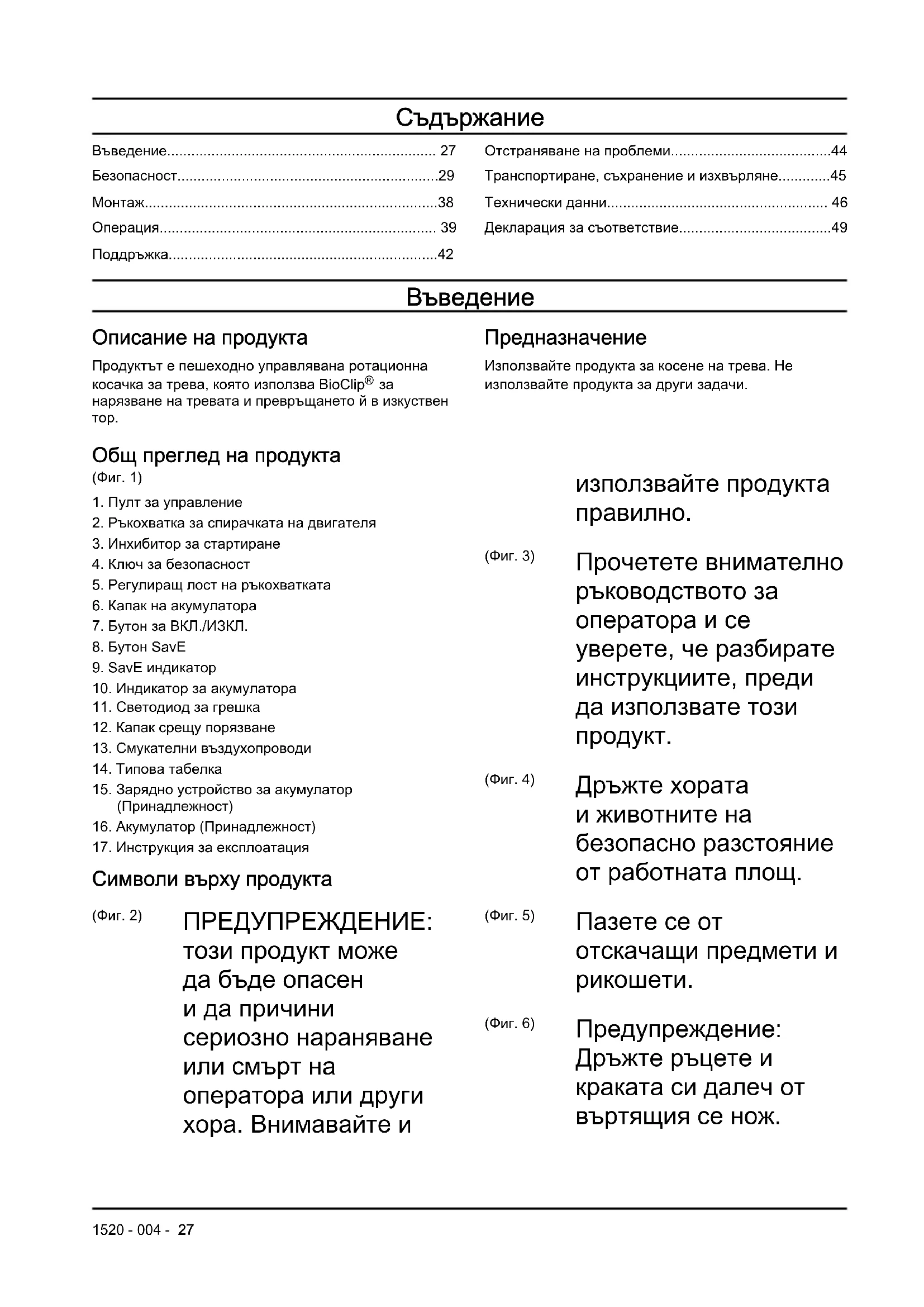

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ LB 448i HUSQVARNA

Описание на продукта Продуктът е пешеходно управлявана ротационна косачка за трева, която използва BioClip

нарязване на тревата и превръщането й в изкуствен

Предназначение Използвайте продукта за косене на трева. Не използвайте продукта за други задачи. Общ преглед на продукта (Фиг. 1)

1. Пулт за управление

2. Ръкохватка за спирачката на двигателя

3. Инхибитор за стартиране

4. Ключ за безопасност

5. Регулиращ лост на ръкохватката

11. Светодиод за грешка

12. Капак срещу порязване

13. Смукателни въздухопроводи

Символи върху продукта (Фиг. 2) ПРЕДУПРЕЖДЕНИЕ: този продукт може да бъде опасен и да причини сериозно нараняване или смърт на оператора или други хора. Внимавайте и използвайте продукта

(Фиг. 3) Прочетете внимателно ръководството за оператора и се уверете, че разбирате инструкциите, преди да използвате този

(Фиг. 4) Дръжте хората и животните на безопасно разстояние от работната площ. (Фиг. 5) Пазете се от отскачащи предмети и

(Фиг. 6) Предупреждение: Дръжте ръцете и краката си далеч от въртящия се нож. 1520 - 004 - 27(Фиг. 7) Предупреждение: Дръжте ръцете и краката си далеч от въртящи се части. (Фиг. 8) Отстранете ключа за безопасност преди извършването на поправка или

(Фиг. 9) Маркировка, свързана с околната среда. Продуктът или опаковката на продукта не е битов отпадък. Рециклирайте го в одобрен пункт за изхвърляне за електрическо и електронно оборудване. (Фиг. 10) Този продукт е в съответствие с приложимите директиви на EO. (Фиг. 11) Този продукт съответства на приложимите регламенти на Обединеното

(Фиг. 12) Този продукт е в съответствие с приложимите директиви на Евразийския икономически съюз. (Фиг. 13) Този продукт е в съответствие с приложимите директиви на UkrSEPRO. (Фиг. 14) Този продукт е в съответствие с приложимите директиви на Устройства за наблюдение и контрол на остатъчен ток за битова и подобна употреба (RCM). Важи само за AU/NZ (Фиг. 15) Етикет за шумовите емисии за околната среда съгласно директивите и регламентите на ЕС и Обединеното кралство и законодателството на Нов Южен Уелс "Регламент 2017 относно защитата от дейности, оказващи влияние на околната среда (контрол на шума)". Гарантираното ниво на звуковата мощност на продукта е

28 1520 - 004 -данни на страница 46 и на етикета. Със защита срещу водни пръски. (Фиг. 16) Код с възможност за

Забележка: Останалите символи/стикери на продукта се отнасят до изисквания по отношение насертификати за определени пазари. Лепенки с инструкции (Фиг. 17)Инструкции за стартиране, вижте За стартиране на продукта на страница 40

(Фиг. 18) Инструкции за спиране, вижте Спиране на продукта на страница 41

Отговорност за продукта Както е посочено в законите за отговорност завреди, причинени от стоки, ние не носим отговорностза щети, причинени от нашия продукт, ако:• продуктът е неправилно ремонтиран.• продуктът е ремонтиран с части, които неса от производителя или не са одобрени отпроизводителя.• продуктът има принадлежност, която не еот производителя или не е одобрена отпроизводителя.• продуктът не е ремонтиран в одобрен сервизенцентър или от одобрен орган. Безопасност Дефиниции за безопасност Предупреждения, знаци за внимание и бележки се използват за указване на особено важни части на инструкцията. ПРЕДУПРЕЖДЕНИЕ: Използва се, ако има опасност от нараняване или смърт за оператора или за околните, ако не се спазват инструкциите в ръководството. ВНИМАНИЕ: Използва се, ако има опасност от повреждане на машината, други материали или съседната зона, ако не се спазват инструкциите в ръководството. Забележка: Използва се за предоставяне на повече информация, която е необходима в дадена

Общи инструкции за безопасност ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни 1520 - 004 - 29указания, преди да използвате машината.

Този продукт е опасен, ако се използва неправилно или ако не сте внимателни. Неспазването на инструкциите за безопасност може да доведе до нараняване или смърт.

Тази машина създава електромагнитно поле по време на работа. При някои условия това поле може да интерферира с активни или пасивни медицински имплантанти. За да намалите риска от тежко или смъртоносно нараняване, ние препоръчваме лицата с медицински импланти да говорят с лекаря си и производителя на медицинския имплант, преди да започнат да работят с тази машина.

Винаги бъдете внимателни и подхождайте разумно. Ако не сте сигурни как да работите с продукта при специална ситуация, спрете и се обърнете към Вашия дилър на Husqvarna,преди да продължите.

Имайте предвид, че операторът носи отговорност за нещастни случаи, включващи други хора или тяхното

Поддържайте продукта чист. Уверете се, че разчитате ясно знаците и стикерите.

Никога не позволявайте на деца или на хора, незапознати с тези инструкции, да използват уреда. Местните разпоредби може да поставят възрастови ограничения за

Винаги наблюдавайте лица с намален физически или умствен капацитет, които използват продукта. През цялото време трябва да присъства отговорен

Не използвайте продукта, ако сте уморени, болни или под въздействието на алкохол, наркотици или лекарства. Това състояние оказва отрицателно въздействие върху Вашето зрение, бдителност, координация и преценка.

Не използвайте продукта, ако е неизправен.

Не променяйте този продукт или не го използвайте, ако

1520 - 004 -има вероятност той да е бил променен от друг. Безопасност на работната

ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината.

Отстранете препятствия като клони, пръчки и камъни от работната зона, преди да използвате продукта.

Обектите, които се удрят в режещото оборудване, могат да бъдат изхвърлени и да причинят нараняване на лицата и щети на предметите. Дръжте страничните наблюдатели и животните на безопасно разстояние от продукта.

Никога не използвайте продукта в лошо време – например при мъгла, дъжд, силни ветрове, много силен студ и риск от мълнии. Използването на продукта в лошо време или върху влажни или мокри терени е изморително. Лошото време може да създаде опасни условия, като например хлъзгави повърхности.

Внимавайте за лица, предмети и ситуации, които могат да са причина за намаляване на безопасната работа на продукта.

Внимавайте за препятствия като корени, камъни, клони, ями и канавки. Дългата трева може да крие препятствия.

Косенето на трева на склон може да бъде опасно. Не косете прекомерно стръмни склонове. Не работете с продукта, когато наклонът на повърхността е повече от 15°

Бъдете изключително внимателни, когато сменяте посоката на движение по наклони. Използвайте продукта напречно на склона. Не се движете нагоре и надолу.

Внимавайте, когато преминавате покрай закриват ъгли и предмети, които скриват зрителното Ви

Безопасност при работа ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината. 1520 - 004 - 31• Използвайте този продукт само за косене на морави. Не се допуска използването му за други цели.

Използвайте лични предпазни средства. Направете справка с

предпазни средства на страница 33

Уверете се, че знаете как бързо да спрете двигателя при аварийна ситуация.

Не използвайте продукта при дъжд или влага. Опасността от токов удар се повишава при навлизане на вода в продукта.

Не работете с продукта, докато ножът и всички капаци не се монтират правилно. Неправилно монтираният нож може да се разхлаби и да причини телесна повреда.

Уверете се, че ножът няма да се удря в обекти, като например камъни и корени. Това може да доведе до повреда на ножа и до огъване на двусекционния вал на двигателя. Огънатата ос предизвиква силни вибрации и има много голяма опасност ножът да се

Ако ножът се удари в някакъв обект или се получат вибрации, спрете веднага продукта. Спрете двигателя, издърпайте ключа за безопасност и извадете акумулатора. Проверете продукта за повреди. Ремонтирайте повредите или потърсете оторизиран сервиз за това.

Никога не прикрепяйте ръкохватката за спирачката на двигателя за постоянно върху дръжката, когато двигателят е стартиран.

Поставете продукта върху стабилна, равна повърхност и го стартирайте. Уверете се, че ножът не се допира в земята или в други

Винаги стойте зад продукта, когато го използвате.

Всички колела трябва да бъдат на земята и да държите дръжката с 2 ръце, когато работите с продукта. Дръжте ръцете и краката си далеч от въртящите се

Бъдете внимателни, когато дърпате продукта назад.

1520 - 004 -• Никога не повдигайте продукта при стартиран двигател. Ако се наложи да вдигате продукта, първо спрете двигателя, издърпайте ключа за безопасност и извадете акумулатора.

Не се движете назад при работа с продукта.

Спрете двигателя, когато преминавате през области без трева, като например пътеки от чакъл, камък и

Не тичайте с продукта, докато двигателят работи. Винаги ходете, когато работите с продукта.

Спрете двигателя, преди да промените височината на рязане. Никога не регулирайте при стартиран

Никога не оставяйте продукта без надзор, когато двигателят работи. Спрете двигателя и се уверете, че режещото оборудване не се

Лични предпазни средства ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината.

Личните предпазни средства не изключват изцяло риска от нараняване, но намаляват степента на нараняването при злополука. Нека вашият дилър Ви помогне да изберете подходящото оборудване.

Носете ботуши или обувки, устойчиви на хлъзгане. Не носете отворени обувки и не ходете боси.

Използвайте дълги панталони от здрав плат.

Когато е необходимо, носете защитни ръкавици, например, когато закрепвате, проверявате или почиствате режещото оборудване. Приспособления за безопасност на машината ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате продукта. 1520 - 004 - 33• Не използвайте машина с неизправни приспособления за безопасност.

Проверявайте редовно приспособленията за безопасност. Ако приспособленията за безопасност са дефектни, говорете с Вашия сервиз Husqvarna. За проверка на капака срещу

Капакът срещу порязване намалява вибрациите в продукта и опасността от нараняване, причинени от

• Проверете капака срещу порязване, за да се уверите, че няма повреди, като например пукнатини. Ключ за безопасност Ключът за безопасност е под капака на акумулатора. Ключът за безопасност свързва акумулатора, който захранва двигателя с

За проверка на ключа за безопасност Ключът за безопасност свързва акумулатора, който захранва двигателя с

• Стартирайте и спрете двигателя. Ако ключът за безопасност работи правилно, двигателят може да стартира само когато ключът за безопасност е в осигурителна заключалка. Ръкохватка за спирачката на

Ръкохватка за спирачката на двигателя спира двигателя. Когато ръкохватката за спирачката на двигателя бъде пусната, двигателят спира. За да извършите проверка на спирачката на двигателя, стартирайте двигателя и след това отпуснете ръкохватката за спирачката на двигателя. Ако двигателят не спре след 3 секунди, позволете на одобрен сервиз на Husqvarna да регулира спирачката на

1520 - 004 -За да проверите блокировката на пускането Направете проверка на блокировката на пускане, за да се уверите, че тя не допуска работата на

1. Натиснете ръкохватката

за спирачката на двигателя по посока на управлението. Блокировката на пускането спира движението.

2. Натиснете блокировката

на пускането навън. (Фиг. 20)

3. Освободете блокировката

на пускането и се уверете, че тя се е върнала в първоначалното си

ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината.

Използвайте акумулаторни батерии Husqvarna като източник на захранване само на продукти Husqvarna. За да предотвратите нараняване, не използвайте акумулатора като източник на захранване за други устройства.

Не използвайте батерии, които не се презареждат.

Опасност от електрически удар. Не свързвайте клемите на акумулатора с ключове, монети, винтове или други метални предмети. Това може да доведе до късо съединение на акумулатора.

Не поставяйте предмети във въздушните отвори на акумулатора.

Съхранявайте акумулатора далеч от слънчева светлина, топлина или открит огън. Акумулаторът може да се взриви и да причини изгаряния и/или химически

Съхранявайте акумулатора далеч от дъжд или влага.

Съхранявайте акумулаторната батерия далеч от микровълни и високо налягане.

Ако има в акумулатора има теч, не оставяйте течността 1520 - 004 - 35да влиза в контакт с тялото и очите. Ако докоснете течността, измийте мястото с обилно количество вода и потърсете медицинска

Използвайте акумулатора при температури между -10°C и 40°C.

Не почиствайте батерията или зарядното устройство с вода. Вижте За почистване на акумулаторната батерия и зарядното устройство за акумулаторни батерии на страница 43

Не използвайте дефектен или повреден акумулатор.

Съхранявайте акумулаторите далеч от метални предмети като пирони, монети, бижута. Инструкции за безопасност за зарядното устройство на акумулаторната батерия ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината.

Използвайте зарядните устройства QC за зареждане само на резервни акумулатори Husqvarna.

Опасност от токов удар или късо съединение. Не поставяйте предмети във въздушните отвори на зарядното устройство. Не опитвайте да демонтирате зарядното устройство. Не свързвайте клемите на зарядното устройство към метални предмети. Използвайте одобрен електрически контакт.

Тази машина създава електромагнитно поле по време на работа. При някои условия това поле може да интерферира с активни или пасивни медицински имплантанти. За да намалите риска от сериозно или смъртоносно нараняване, ние препоръчваме лицата с медицински импланти да говорят с лекаря си и производителя на медицинския имплант, преди да започнат да работят с този продукт.

Редовно проверявайте дали кабелът на зарядното устройство на акумулатора не е повреден и напукан.

Не вдигайте зарядното устройство, като го държите за кабела. За да изключите зарядното устройство от

1520 - 004 -стенния контакт, дръпнете щепсела. Не дърпайте захранващия шнур.

Дръжте захранващия кабел и удължаващите шнурове далеч от вода, масло или остри ръбове. Уверете се, че кабелът не е защипан от врати, огради и подобни. Това може да доведе до напрежение в зарядното устройство.

Това зарядно устройство може да се използва от деца на възраст от 8 години нагоре и лица с физически, сетивни или умствени способности или без знания и опит, ако са под надзор или са получили инструкции за безопасното използване на зарядното устройство и разбират свързаните с това рискове. Децата не трябва да си играят със зарядното устройство. Почистването и потребителската поддръжка не трябва да се извършват от деца без надзор.

Не зареждайте акумулатори без възможност за зареждане в зарядното устройство.

Не използвайте зарядното устройство близо до запалими материали или материали, които причиняват корозия. Не покривайте зарядното устройство. Ако има дим или огън, извадете щепсела на зарядното устройство.

Не използвайте дефектно или повредено зарядно устройство.

Зареждайте акумулатора само на закрито, в помещение с добра вентилация и далеч от слънчева светлина. Не зареждайте акумулатора във влажна условия. Инструкции за безопасност при техническо обслужване ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината.

Извадете ключа за безопасност преди извършване на техническа поддръжка на продукта.

Извършете правилно техническото обслужване, за да увеличите срока на експлоатация на 1520 - 004 - 37продукта и да намалите опасността от инциденти. Възложете извършването на професионалните ремонтни дейности на упълномощен сервиз. За повече информация говорете с най- близкия до Вас сервиз.

Изпълнявайте стъпките от техническото обслужване, посочени в тази инструкция за експлоатация.

Сложете ръкавици за тежки условия, когато използвате режещото оборудване. Ножът е много остър и можете лесно да се

Поддържайте режещите краища остри и чисти за най-добра и безопасна производителност.

Редовно проверявайте продукта при Вашия сервиз и извършвайте необходимите корекции и ремонтни дейности.

Следвайте инструкциите за смяна на аксесоарите. Използвайте само аксесоари от производителя.

Когато не ги използвате, съхранявайте продукта, акумулатора и зарядното устройство отделно на закрито сухо и заключено място. Уверете се, че деца и лица, които не са одобрени, не могат да получат достъп до продукта, акумулатора или зарядното устройство.

ПРЕДУПРЕЖДЕНИЕ: Прочетете и разберете главата за безопасност, преди да монтирате продукта. За да монтирате ръкохватката

1. Отстранете гайката на ръчката и шайбата от

плочата върху горната ръчка.

2. Поставете горната ръчка на позиция отгоре

спрямо долната ръчка. ВНИМАНИЕ: Уверете се, че кабелите не са заплетени и няма да се повредят.

3. Закрепете шайбата и регулиращия лост на

ръкохватката. (Фиг. 21)

4. Завъртете ръчката настрани за добра работна

ПРЕДУПРЕЖДЕНИЕ: Преди работа с продукта трябва да прочетете иразберете главата за безопасност. Husqvarna Connect Husqvarna Connect е безплатно приложениеза Вашето мобилно устройство. ПриложениетоHusqvarna Connect осигурява разширени функции заВашия продукт на Husqvarna:• Разширена продуктова информация.• Информация и помощ за частите на продукта исервизното обслужване. За да започнете да използвате Husqvarna Connect 1. Изтеглете приложението Husqvarna Connect наВашето мобилно устройство.2. Регистрирайте се в приложението HusqvarnaConnect.3. Изпълнете стъпките с инструкции вприложението Husqvarna Connect, за дасвържете и регистрирате продукта. Husqvarna Fleet Services

Husqvarna Fleet Services е облачно решение,което предоставя на оператора общ изгледна всички свързани продукти. На този продуктможе да се монтира сензор за Husqvarna FleetServices . Сензорът за Husqvarna Fleet Services събира данни от продукта и Ви позволява да сесвържете към системата Husqvarna Fleet Services

Системата Husqvarna Fleet Services отчита данни,като например, време на работа, интервали заобслужване и местоположение на продукта.За повече информация относно Husqvarna FleetServices изтеглете приложението Husqvarna FleetServices или говорете с Вашия представител наHusqvarna. За да подготвите сензора (принадлежност) 1. Използвайте сензорния ключ, за да отворитекапака на сензора. (Фиг. 23)2. Извадете сензора.3. Свържете акумулатора към сензора.Светодиодната лампа на сензора ще се включи.(Фиг. 24)4. Изтеглете приложението Husqvarna FleetServices

5. Влезте в приложението Husqvarna FleetServices

6. Извършете операция по сдвояване. Направетесправка с

За извършване на операция по сдвояване между приложението и продукта на страница 39 За извършване на операция по сдвояване между приложението и продукта

1. Влезте в приложението Husqvarna FleetServices

2. Изберете Вашия продукт в приложението.3. Сканирайте кода зад сензора с мобилнотоси устройство, за да инсталирате сензора вприложението. Забележка: Нужно е да извършите сдвояване между приложението и продукта самоведнъж. За монтаж на сензора

1. Уверете се, че сензорът е свързан сприложението Husqvarna Fleet Services

Направете справка с За извършване на операция по сдвояване между приложението и продукта на страница 39

2. Пробийте 2 дупки върху маркировките в слота назаграждението. (Фиг. 25)

Забележка: Уверете се, че отворите са със същите размери като нитовете, предоставени съссензора.3. Използвайте чифт клещи, за да премахнетевъншните отвори на слота за сензора. (Фиг. 26)4. Пробийте 2 дупки върху маркировките в слота засензора. (Фиг. 27)5. Подравнете слота за сензора със слота назаграждението. (Фиг. 28)6. Прикрепете слота за сензора с нитовете.7. Монтирайте сензора в слота за сензора.Подравнете бялата маркировка на сензора смаркировката на слота за сензора. (Фиг. 29)8. Затворете капака на сензора и го заключете съссензорния ключ. Уверете се, че горната частна Husqvarna "H" не е обърната към ключа забезопасност. (Фиг. 30) За регулиране на височината на

Височината на рязане може да бъде регулирана внива на 4 за LB 442i. Височината на рязане може дабъде регулирана в нива на 6 за LB 448i.1520 - 004 -

391. Натиснете управлението на височината на

рязане в посоката на колелото и след това назад, за да увеличите височината на рязане.

2. Натиснете управлението на височината на

рязане в посоката на колелото и след това напред, за да намалите височината на рязане. (Фиг. 31) ВНИМАНИЕ: Не настройвайте твърде ниска височина на рязане. Ножовете могат да се ударят в земята, ако повърхността на моравата не е

ПРЕДУПРЕЖДЕНИЕ: Преди да използвате акумулатора, трябва да прочетете и разберете главата за безопасност. Вие трябва също да прочетете и разберете ръководството на оператора за акумулатора и зарядното устройство. Статус на батерията Дисплеят показва оставащия капацитет на акумулатора и дали има проблеми с него. Капацитетът на акумулатора се показва за 5 секунди, след като продуктът бъде изключен или бутонът за индикатора на акумулатора бъде натиснат. Символът за предупреждение върху акумулатора се включва, когато има грешка. Вижте Акумулатор на страница 44

(Фиг. 32) Светодиодни лампи Статус на батерията Всички светодиоди свет-

Напълно зареден (75 – 100%) Светодиоди 1, 2, 3 свет-

Акумулаторът е зареден на 50% – 75% Светодиоди 1 и 2 светят Акумулаторът е зареден на 25% – 50% Светодиод 1 свети Акумулаторът е зареден на 0% – 25%. Светодиод 1 мига Батерията е изтощена. Заредете батерията. За зареждане на акумулатора Заредете акумулатора преди използване за първи път. Акумулаторът е зареден само на 30%, когато се доставя на клиента.

Зарядното устройство на акумулатора трябва да бъде свързано към напрежението и честотата, посочени на типовата

Акумулаторът не се зарежда, ако температурата на акумулатора е над 50°C. Зарядното устройство намалява температурата на акумулатора, преди да започне да зарежда.

1. Свържете единия край на захранващия шнур на

зарядното устройство в гнездото на зарядното устройство.

2. Свържете другия край на захранващия шнур

за зарядното устройство в заземен контакт. Светодиодът на зарядното устройство примигва един път в зелено. (Фиг. 33)

3. Поставете батерията в зарядното устройство.

Когато акумулаторът е правилно свързан към зарядното устройство, на зарядното устройство светва зелена светлина. (Фиг. 34)

4. Когато всички светодиоди на акумулатора

светнат, акумулаторът е напълно зареден. Зареждайте акумулатора за най-много 24 часа.

5. За да разкачите зарядното устройство на

акумулатора от контакта, издърпайте щепсела, а

6. Извадете батерията от зарядното устройство.

Състояние на зареждане на акумулатора Литиево-йонният акумулатор Husqvarna може да бъде зареждан или използван във всички нива на заряда. Батерията не се поврежда. Напълно зареденият акумулатор няма да намали заряда си, дори когато е оставен в зарядното устройство. Светодиоден дисплей Състояние на зарежда-

Напълно зареден За стартиране на продукта

1. Вдигнете капака на акумулатора.

2. Поставете зареден акумулатор в отделението за

акумулатор номер 1 под капака на акумулатора. За по-дълъг период на работа поставете втори зареден акумулатор в отделението за акумулатор номер 2.

1520 - 004 -3. Разкачете ключа за безопасност от държача за ключа за безопасност.

4. Поставете ключа за безопасност в

осигурителната заключалка. (Фиг. 35)

разпределителното табло. Дисплеят се включва.

7. Разхлабете инхибитора за стартиране. (Фиг. 20)

8. Натиснете ръкохватката за спирачката на

двигателя по посока на управлението. (Фиг. 36) За да използвате функцията SavE Продуктът разполага с функция за пестене на енергия на акумулатора (SavE), която осигурява по- дълго време на работа.

1. Натиснете бутона SavE (A), за да стартирате

функцията. Символът SavE (B) на дисплея се

2. Натиснете отново бутона SavE, за да спрете

функцията. Символът SavE (B) на дисплея се изключва. (Фиг. 37) Функцията SavE спира автоматично, ако условията на терена изискват по-висока мощност. Функцията SavE стартира автоматично, когато условията на терена го позволяват. Функция PowerBoost Когато продуктът реже дълга или влажна трева, двигателят автоматично повишава оборотите. За да спести време на акумулатора, двигателят автоматично се връща в стандартен режим, когато функцията PowerBoost не е необходима. Спиране на двигателя По време на работа ножът и двигателят могат да спрат временно поради препятствия, като например натрупване на трева под капака на режещите части. Ако се случи това и Вие държите ръкохватката за спирачката на двигателя натисната надолу, продуктът се рестартира автоматично. Ако продуктът не се рестартира в рамките на 5 – 10 секунди, може да се окаже необходимо да се почисти пространството под капака на режещите части. Направете справка с За почистване на машината на страница 43

двигателят спре, продуктът се опитва да се рестартира автоматично в продължение на 5 – 10 секунди. Изчакайте минимум 15 секунди, преди да извършите проверка на капака на режещите части. ПРЕДУПРЕЖДЕНИЕ: Преди да извършите проверка на капака на режещите части, освободете ръкохватката за спирачката на двигателя, завъртете ключа за безопасност на 0, отстранете акумулаторната батерия и изчакайте минимум 5 секунди. Има риск от нараняване, ако след отстраняването на препятствието продуктът стартира неочаквано. Спиране на продукта Продуктът спира автоматично, ако не работите с него в продължение на 3 минути.

1. Освободете ръкохватката за спирачката на

разпределителното табло. Всички светодиодни светлини и символи на дисплея се изключват. (Фиг. 38)

3. Извадете ключа за безопасност от

осигурителната заключалка и го сложете в държача за ключа за безопасност. За получаване на добър резултат

• Винаги използвайте остър нож. Косенето със затъпен нож е неравномерно и окосената повърхност пожълтява. При работа с остър нож също така се използва по-малко енергия отколкото при работа със затъпен нож.

• Не отрязвайте повече от ⅓ от дължината на тревата. Първо, косете със зададена висока височина на рязане. Вижте какъв е резултатът и намалете височината на рязане до подходящо ниво. Ако тревата е много висока, карайте бавно и – ако е необходимо – окосете два пъти.

• Режете всеки път в различни посоки, за да избегнете образуването на линии в моравата.

• Поддържайте капака за рязане чист. Натрупването на трева и замърсявания по вътрешната страна на капака за рязане могат да намалят резултата от рязането. Вижте

почистване на машината на страница 43

1520 - 004 - 41Поддръжка

ПРЕДУПРЕЖДЕНИЕ: Преди да извършите техническо обслужване, трябва да прочетете и разберете главата за безопасност. За всички работи по обслужването и поправката на продукта е необходимо специално обучение. Осигуряваме предлагане на професионални ремонти и обслужване. Ако Вашият дилър не предлага сервизно обслужване, се свържете с него, за да Ви даде информация за най-близкия сервиз. За по-подробна информация направете справка с www.husqvarna.com. График за техническо обслужване Интервалите за техническо обслужване са изчислени в зависимост от ежедневната употреба на продукта. Интервалите се променят, ако продуктът не се използва ежедневно. За техническо обслужване, маркирано със *, направете справка с Инструкции за безопасност за работа на страница 33

Обща проверка X Проверете инхибитора на стартирането * X Проверете въздушния филтър и почистете тревата или мръсотията от него X Уверете се, че устройствата за безопасност на продукта не са дефектни * X Преглед на режещото оборудване X Проверка на капака на режещите части * X Извършване на проверка на ръкохватката за спирачката на двигателя * X Уверете се, че бутонът ON/OFF (ВКЛ./ИЗКЛ.) функционира правилно и не е

Проверете акумулатора за повреда X Проверка на заряда на акумулатора X Уверете се, че бутоните за освобождаване на акумулатора работят изправ- но и че акумулаторът е фиксиран в продукта

Почистете смукателните въздухопроводи. Уверете се, че по смукателните въздухопроводи няма трева или мръсотия

Проверете зарядното устройство за повреда и се уверете, че функционира

Проверете връзките между акумулатора и продукта. Освен това проверете връзката между акумулатора и зарядното устройство

За извършване на обща проверка

• Уверете се, че всички гайки и винтове на продукта са затегнати.

• Уверете се, че кабелите на продукта не са в положение, в което могат да бъдат повредени. За сменяне на ножовете

1. Застопорете ножа с дървен блок. (Фиг. 39)

2. Отстранете придържащия болт на ножовете,

пружинната шайба и ножа. (Фиг. 40)

3. Проверете носача на ножа и придържащия болт

на ножовете за повреди. 42 1520 - 004 -a) Ако замените ножа или носача на ножа, също така заменете придържащия болт на ножовете, пружинната шайба и фрикционната

да се уверите, че не е огънат.

5. Когато поставяте новия нож, уверете се, че

извитите краища сочат по посока на капака срещу порязване. (Фиг. 41)

6. Поставете фрикционната шайба и ножа към

носача на ножа. (Фиг. 42)

7. Уверете се, че ножът е подравнен с центъра на

двусекционния вал на двигателя. (Фиг. 43)

8. Застопорете ножа с дървен блок. (Фиг. 44)

9. Поставете пружинната шайба и затегнете болта с

въртящ момент от 65-75 Nm. (Фиг. 45)

10. Раздвижете ножа на ръка и се уверете, че той се

върти свободно. ПРЕДУПРЕЖДЕНИЕ: Използвайте защитни ръкавици. Ножът е много остър и можете лесно да се порежете.

11. Стартирайте продукта, за да тествате ножа.

Ако ножът не е поставен правилно, продуктът вибрира или резултатът от косенето е незадоволителен. За почистване на машината

• Почиствайте пластмасовите части със суха

• Не използвайте вода за почистване на продукта. Водата може да навлезе в акумулатора или в двигателя и да причини късо съединение или повреда на продукта.

• Не мийте продукта с устройство за миене под високо налягане.

• Не пръскайте вода директно върху двигателя.

• За отстраняване на листа, трева и прах използвайте четка. За почистване на акумулаторната батерия и зарядното устройство за акумулаторни батерии ПРЕДУПРЕЖДЕНИЕ: Не почиствайте акумулаторната батерия или зарядното устройство за акумулаторни батерии с вода. ПРЕДУПРЕЖДЕНИЕ: Не използвайте никакви химически вещества за почистване на акумулаторната

• Преди да поставите акумулаторната батерия в зарядното устройство за акумулаторни батерии, се уверете, че акумулаторната батерия и зарядното устройство за акумулаторни батерии са чисти и сухи.

• Почистете клемите на акумулаторната батерия със сгъстен въздух или използвайте мека и суха

• Почистете повърхностите на акумулаторната батерия и зарядното устройство за акумулаторни батерии с мека и суха кърпа. За проверка на режещото

ПРЕДУПРЕЖДЕНИЕ: За да предотвратите случайно стартиране, извадете ключа за безопасност, отстранете акумулатора и изчакайте най- малко 5 секунди. ПРЕДУПРЕЖДЕНИЕ: Носете защитни ръкавици, когато ще изпълнявате дейности, свързани с техническото обслужване на режещото оборудване. Ножът е много остър и можете лесно да се порежете.

1. Проверете режещото оборудване за повреди

или пукнатини. Винаги заменяйте повреденото режещо оборудване.

2. Погледнете ножа, за да разберете дали не е

повреден или затъпен.

Необходимо е да балансирате ножа след заточване. Ножът се заточва, сменя и балансира от сервизен център. Ако ударите препятствие и вследствие на това продуктът спре, сменете повредения нож. Оставете специалистите в сервиза да преценят дали ножът ще трябва да се заточи, или да се смени. 1520 - 004 - 43Отстраняване на проблеми

Причина Решение Зеленият светодиод

Напрежението на акумулатора е

Заредете акумулаторната батерия. Вижте

зареждане на акумулатора на страница 40

Светодиодът за греш-

Акумулаторът е изтощен. Заредете акумулаторната батерия. Вижте

Температурата в работната среда е прекалено висока или прекалено

Използвайте акумулатора при температури между -10°C и 40°C. Свръхнапрежение. Уверете се, че напрежението на електрическа- та мрежа е същото като на типовата табелка на продукта. Извадете батерията от зарядното устройство. Изчакайте 5 секунди и опитайте отново да за- редите акумулатора. Ако проблемът продължа- ва, обърнете се към одобрен сервиз. Светодиодът за греш-

Разликата в клетките е твърде го- ляма (1 V). Обърнете се към одобрен сервиз. Зарядно устройство за батерията Светодиод на за- рядното устройство Причина Решение Светодиодът за грешка мига. Температурата в работната среда е прекалено висока или прекалено ниска. Използвайте зарядното устройство на акумулатора при температури между 5°C и 40°C. Светодиодът за грешка свети. Обърнете се към одобрен сервиз. Разпределително табло Код на грешка (Брой премигвания) Възможни неизправности Възможна процедура 5 Оборотите на двигателя намаляват прека- лено много и двигателят спира. Почистете платформата за рязане и уве- личете височината на рязане. Направете

За регулиране на височината на рязане на страница 39 . Ако грешката не се махне, говорете с Вашия упълномощен

8 Акумулаторът е изтощен. Заредете акумулаторната батерия. Вижте За зареждане на акумулатора на страница

44 1520 - 004 -Код на грешка (Брой премигвания) Възможни неизправности Възможна процедура 9 Грешка на акумулатора или липса на сиг- нал от него. Поставете правилно акумулатора в про- дукта и проверете конектора на акумула- тора. Ако светодиодът за грешка на аку- мулатора мига, направете справка с

10 Управлението на двигателя е прекалено

Спрете двигателя и изчакайте докато из-

Други грешки Ако се появят други грешки, извадете ключа за безопасност, извадете акумулатора и се обърнете към упълномощен сервиз. Разпределително табло Код на грешка (Брой премигвания) Възможни неизправности Възможна процедура 1 Управлението на трансмисията е прекале-

Оставете продукта да се охлади. Уверете се, че по трансмисията няма трева. Почи- стете капака на трансмисията, ако е нео-

5 Оборотите на двигателя намаляват прека- лено много и двигателят спира. Почистете платформата за рязане и уве- личете височината на рязане. Направете

За регулиране на височината на рязане на страница 39 . Ако грешката не се махне, говорете с Вашия упълномощен

8 Акумулаторът е изтощен. Заредете акумулаторната батерия. Вижте За зареждане на акумулатора на страница

9 Грешка на акумулатора или липса на сиг- нал от него. Поставете правилно акумулатора в про- дукта и проверете конектора на акумула- тора. Ако светодиодът за грешка на аку- мулатора мига, направете справка с

10 Управлението на двигателя е прекалено

Спрете двигателя и изчакайте докато из-

Други грешки Ако се появят други грешки, извадете ключа за безопасност, извадете акумулатора и се обърнете към упълномощен сервиз. Транспортиране, съхранение и изхвърляне

ПРЕДУПРЕЖДЕНИЕ: За да предотвратите неволно стартиране по време на транспортиране, извадете ключа за безопасност, отстранете акумулатора и изчакайте поне 5 секунди. Транспортиране

• В сила са изискванията на Законодателството за опасни продукти, отнасящи се до литиево-йонни акумулатори.

• За търговско транспортиране трябва да се спазват специалните изисквания върху опаковката и етикетите. 1520 - 004 - 45• Уверете се, че спазвате разпоредбите за опасни материали, когато подготвяте продукта за транспорт. Може да са в сила местни разпоредби.

• Винаги изваждайте акумулатора при транспортиране.

• Поставете тиксо върху конекторите на акумулатора и се уверете, че акумулаторът не може да се движи по време на транспортиране.

• Винаги изваждайте акумулатора за съхранение.

• За да се избегнат инциденти, се уверете, че акумулаторът не е свързан към продукта по време на съхранение.

• Съхранявайте зарядното устройство в затворено и сухо помещение.

• Съхранявайте акумулатора и зарядното устройство на сухо място, където няма влага или

• При съхранение разкачете акумулатора от зарядното устройство.

• Не съхранявайте акумулатора, където може да се натрупа статично електричество. Не съхранявайте акумулатора в метална кутия.

• Съхранявайте акумулатора при температура между 5°C и 25°C и далече от слънчева

• Съхранявайте зарядното устройство при температура между 5°C и 45°C и далече от слънчева светлина.

• Уверете се, че акумулаторът е зареден до 30% – 50% преди съхранение за продължителен

• Съхранявайте продукта, акумулатора и зарядното устройство в заключено помещение без достъп за деца или неупълномощени лица.

• Почистете продукта и извършете пълно обслужване, преди да го съхранявате продължително време.

Символите на продукта или на неговата опаковка показват, че този продукт не може да бъде третиран като битов отпадък. Той трябва да бъде подаден в съответната рециклираща станция за използване на електрическо и електронно оборудване. Подавайки този продукт на правилното място, вие спомагате за предотвратяване на потенциалното негативно отражение върху околната среда и хората, което би могло да настъпи иначе в резултат на неправилно изхвърляне на този продукт. За повече подробна информация относно рециклирането на този продукт се свържете с местната администрация, услугите за битови отпадъци или магазина, откъдето сте закупили

Тегло без акумулаторна батерия, kg 24,5 28 Акумулаторна батерия Тип батерия Серия акумулатори Husqvarna Серия акумулатори Husqvarna 46 1520 - 004 -LB 442i LB 448i Време на работа на батерията Време на работа на батерията, мин.

Време на работа на батерията, мин.

Ниво на звуковата мощност, измерена dB(A) 90 94 Ниво на звуковата мощност, гарантирана [L

Ниво на шума при ухото на оператора, dB (A) 78 81 Нива на вибрациите

0,3 0,3 Режещо оборудване Височина на рязане, mm 35 – 55 30 – 60 Ширина на рязане, cm 42 48 Резец mulch blade 599707110 mulch blade 597466510

Шумови емисии в околната среда, измерени като звукова мощност (L

) в съответствие с директива на ЕО 2000/14/ЕО.

Отчетените данни за нивото на звуковото налягане имат типична статистическа дисперсия (стандартно отклонение) от 1,2 dB (A).

Отчетените данни за равнището на вибрации имат типична статистическа дисперсия (стандартно отклонение) от 0,2 m/s

. Стандарт за вибрации EN 60335-2-77:2017 глава 20.105 1520 - 004 - 47Одобрени зарядни устрой- ства за описаните акумула- тори, BLi Марка Входно напреже- ние, V Честота, Hz Мощност, W QC250 Husqvarna 100 – 240 50 – 60 250 QC330 Husqvarna 100 – 240 50 – 60 330 QC500 Husqvarna 100 – 240 50 – 60 500 48 1520 - 004 -Декларация за съответствие Декларация за съответствие на ЕС Ние, Husqvarna AB, SE-561 82 Huskvarna, Швеция, тел.: +46-36-146500, декларираме на своя собствена отговорност, че продуктът: Описание Косачка за трева Марка Husqvarna Тип/модел LB 442i, LB 448i Идентификация Серийни номера от 2022 и нататък отговаря напълно на следните директиви и регламенти на ЕС: Регламент Описание 2006/42/EО "относно машините" 2014/30/ЕС "относно електромагнитната съвместимост" 2000/14/EО "относно шумовите емисии в околната среда" 2011/65/ЕС "по отношение на ограничението за използване на определени опасни вещества в електрическо и електронно оборудване" и че следните стандарти и/или технически характеристики са приложени: EN 60335-1:2012/ A11:2014/A13:2017/A14:2019/A1:2019/A2:2019, EN

60335-2-77:2010, EN/IEC 62233:2008, EN

61000-6-3:2007/A1:2011, EN 61000-6-1:2007, EN IEC 63000:2018 Нотифициран орган: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden, сертифицира за съответствие с Директива на съвета 2000/14/ЕО, процедура за оценка на съответствието: приложение VI. За информация относно шумови емисии направете

Технически данни на страница 46
