KÄYTTÖOHJE LB 448i HUSQVARNA

8. Sulgege anduri kaas ja lukustage see

• Puhastage plastosi puhta ja kuiva lapiga.

) vastavalt EÜ direktiivile 2000/14/EÜ.

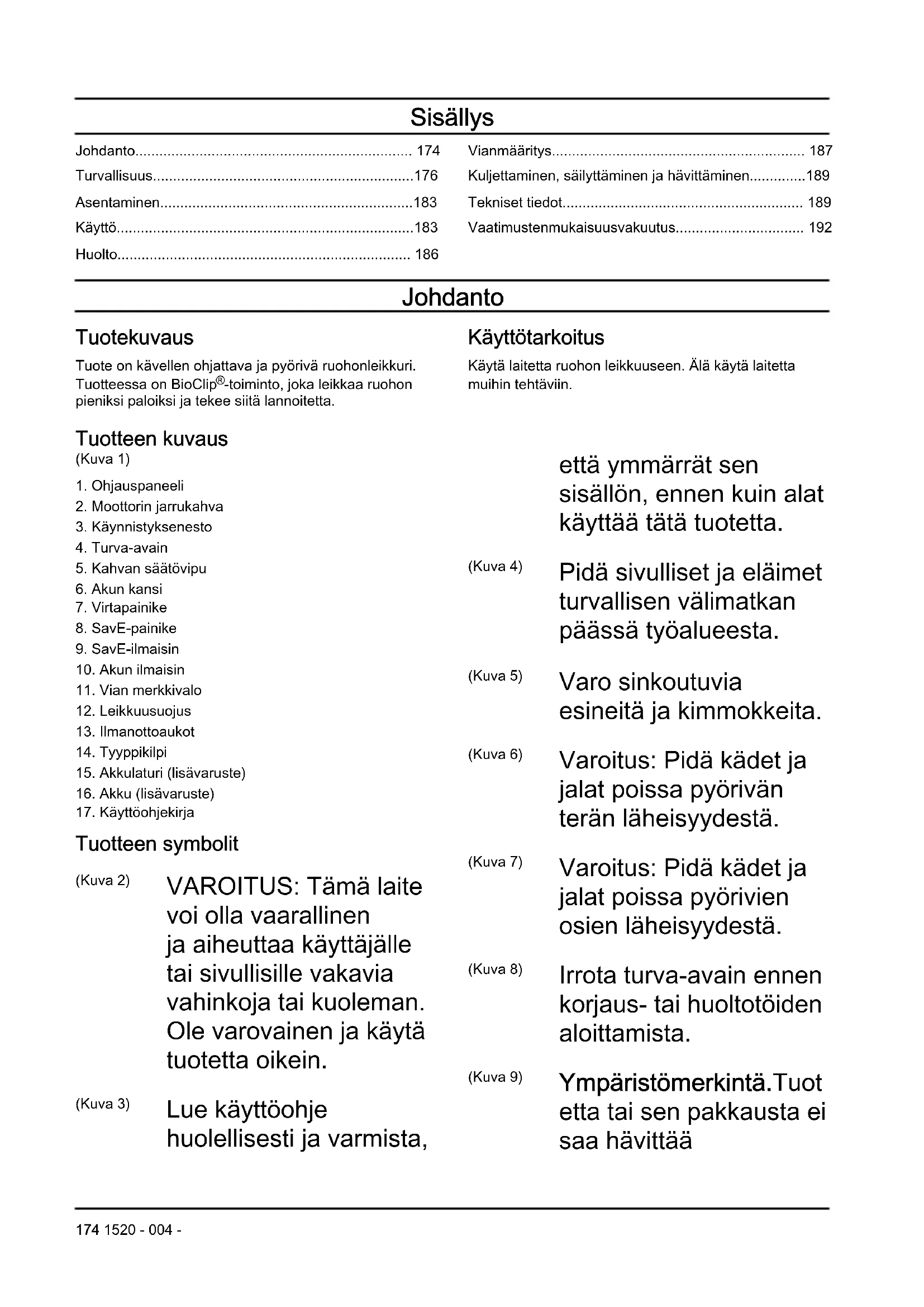

-toiminto, joka leikkaa ruohon pieniksi paloiksi ja tekee siitä lannoitetta. Käyttötarkoitus Käytä laitetta ruohon leikkuuseen. Älä käytä laitetta muihin tehtäviin. Tuotteen kuvaus (Kuva 1)

2. Moottorin jarrukahva

3. Käynnistyksenesto

15. Akkulaturi (lisävaruste)

16. Akku (lisävaruste)

Tuotteen symbolit (Kuva 2) VAROITUS: Tämä laite voi olla vaarallinen ja aiheuttaa käyttäjälle tai sivullisille vakavia vahinkoja tai kuoleman. Ole varovainen ja käytä tuotetta oikein. (Kuva 3) Lue käyttöohje huolellisesti ja varmista, että ymmärrät sen sisällön, ennen kuin alat käyttää tätä tuotetta. (Kuva 4) Pidä sivulliset ja eläimet turvallisen välimatkan päässä työalueesta. (Kuva 5) Varo sinkoutuvia esineitä ja kimmokkeita. (Kuva 6) Varoitus: Pidä kädet ja jalat poissa pyörivän terän läheisyydestä. (Kuva 7) Varoitus: Pidä kädet ja jalat poissa pyörivien osien läheisyydestä. (Kuva 8) Irrota turva-avain ennen korjaus- tai huoltotöiden aloittamista. (Kuva 9) Ympäristömerkintä.Tuot etta tai sen pakkausta ei saa hävittää 174 1520 - 004 -kotitalousjätteen mukana. Vie se asianmukaiseen sähkö- ja elektroniikkalaitteiden keräyspisteeseen. (Kuva 10) Laite täyttää soveltuvien EY- direktiivien vaatimukset. (Kuva 11) Tämä tuote täyttää sovellettavien UK- säädösten vaatimukset. (Kuva 12) Laite täyttää soveltuvien Euraasian tulliliiton direktiivien vaatimukset. (Kuva 13) Laite täyttää soveltuvien UkrSEPRO-direktiivien vaatimukset. (Kuva 14) Laite täyttää soveltuvien RCM- direktiivien vaatimukset. Koskee ainoastaan Australiaa ja Uutta- Seelantia. (Kuva 15) Melupäästöt ympäristöön -tarra EU:n ja Yhdistyneen kuningaskunnan direktiivien ja säädösten mukaisesti sekä Uuden Etelä-Walesin "Protection of the Environment Operations (Noise Control) Regulation 2017" -asetuksen mukaisesti. Tuotteen taattu äänentehotaso on määritelty kohdassa Tekniset tiedot sivulla

ja arvokilvessä. Suojattu roiskuvalta vedeltä. (Kuva 16) Skannattava koodi Huomautus: Muita laitteen symboleita/tarroja tarvitaan joillakin markkina-alueilla ilmaisemaan sertifiointivaatimuksia. Ohjetarrat (Kuva 17) Käynnistysohje, katso kohta Laitteen käynnistäminen sivulla 185

(Kuva 18) Sammutusohje, katso kohta Laitteen pysäyttäminen sivulla

Tuotevastuu Tuotevastuulain mukaisesti emme ole vastuussa tuotteen aiheuttamasta vaurioista, jos

• tuote on korjattu virheellisesti

• tuotteen korjaamiseen on käytetty muita kuin valmistajan omia tai sen hyväksymiä osia

• tuotteessa on muu kuin valmistajan oma tai sen hyväksymä lisävaruste

• tuotetta ei ole korjattu valtuutetussa huoltopisteessä tai hyväksytyllä asiantuntijalla. 1520 - 004 - 175Turvallisuus Turvallisuusmääritelmät Varoituksia, huomioita ja huomautuksia käytetään, kun jotakin käyttöohjeen osaa halutaan erityisesti korostaa. VAROITUS: Tätä käytetään, jos käyttöohjeen noudattamatta jättämisestä voi seurata käyttäjän tai sivullisen vamma tai kuolema. HUOMAUTUS: Tätä käytetään, jos käyttöohjeen noudattamatta jättämisestä voi seurata koneen, muiden materiaalien tai ympäristön vaurioituminen. Huomautus: Tätä käytetään tietyissä tilanteissa tarvittavien lisätietojen antamiseen. Yleiset turvaohjeet VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

Tämä laite on vaarallinen, jos sitä käytetään huolimattomasti tai virheellisesti. Turvaohjeiden noudattamatta jättäminen voi aiheuttaa vammoja tai kuoleman.

Laite muodostaa käytön aikana sähkömagneettisen kentän. Kenttä saattaa joissakin olosuhteissa häiritä aktiivisten tai passiivisten lääketieteellisten implanttien toimintaa. Vakavien tai hengenvaarallisten tapaturmien ehkäisemiseksi kehotamme lääketieteellisiä implantteja käyttäviä henkilöitä neuvottelemaan lääkärin ja lääketieteellisen implantin valmistajan kanssa ennen laitteen käyttämistä.

Ole aina varovainen ja käytä tervettä järkeä. Jos et ole varma, miten laitetta käytetään erityistilanteessa, sammuta laite ja ota yhteys Husqvarna- jälleenmyyjään, ennen kuin jatkat.

Muista, että käyttäjä on vastuussa muille ihmisille

1520 - 004 -tai heidän omaisuudelleen aiheutuvista vahingoista.

Pidä laite puhtaana. Varmista, että tuotteen merkit ja tarrat ovat luettavissa.

Älä anna lasten tai näitä ohjeita tuntemattomien henkilöjen käyttää laitetta. Paikalliset määräykset saattavat rajoittaa käyttäjän ikää.

Valvo aina laitetta käyttävää henkilöä, jonka fyysiset tai psyykkiset taidot ovat heikentyneet. Vastuullisen aikuisen on oltava aina paikalla.

Älä käytä laitetta ollessasi väsynyt tai sairas tai jos olet alkoholin, huumaavien aineiden tai lääkkeiden vaikutuksen alaisena. Niillä on negatiivinen vaikutus näkökykyysi, vireyteesi, harkintakykyysi ja kehosi hallintaan.

Älä käytä konetta, jos se on viallinen.

Älä tee koneeseen muutoksia tai käytä konetta, mikäli epäilet jonkun muun muuttaneen sitä. Työalueen turvallisuus VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

Poista työskentelyalueelta oksat, risut ja kivet ennen tuotteen käyttämistä.

Terävarustukseen osuvat esineet sinkoutuvat edelleen ja voivat siten aiheuttaa vahinkoa ihmisille ja esineille. Pidä sivulliset ja eläimet turvallisen välimatkan päässä tuotteesta.

Älä koskaan käytä laitetta huonolla säällä esimerkiksi sumussa, sateessa, kovassa tuulessa, ankarassa pakkasessa tai ukkosella. Laitteen käyttäminen huonolla säällä tai kosteissa tai märissä olosuhteissa on raskasta. Huono sää voi aiheuttaa vaaratilanteita, kuten liukastumisvaaran.

Varo henkilöitä, esineitä ja tilanteita, jotka voivat estää laitteen turvallisen käytön.

Varo esteitä, kuten juuria, kiviä, risuja, kuoppia ja ojia. Pitkän ruohon seassa voi olla esteitä.

Ruohon leikkaaminen rinteissä voi olla vaarallista. Älä leikkaa ruohoa erittäin jyrkissä rinteissä. Älä käytä laitetta rinteessä, jonka kaltevuus on yli 15°. 1520 - 004 - 177• Noudata erityistä varovaisuutta vaihtaessasi suuntaa rinteessä. Käytä laitetta sivusuunnassa rinteeseen nähden. Älä käytä laitetta pystysuunnassa.

Ole varovainen lähestyessäsi piilossa olevia kulmia ja esineitä, jotka estävät näkyvyyden. Työturvallisuus VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

Käytä tätä tuotetta ainoastaan nurmikoiden leikkaamiseen. Tuotteita ei saa käyttää muihin käyttötarkoituksiin.

Käytä henkilökohtaisia suojavarusteita. Katso Henkilökohtainen suojavarustus sivulla 179

Opettele pysäyttämään moottori nopeasti hätätilassa.

Älä käytä laitetta sateella tai märissä olosuhteissa. Sähköiskun vaara kasvaa, jos laitteeseen pääsee vettä.

Älä käytä tuotetta, ellei sen terää ja kaikkia suojuksia ole kiinnitetty asianmukaisesti. Virheellisesti kiinnitetty terä saattaa irrota ja aiheuttaa henkilövahinkoja.

Varmista, ettei terä osu kiviin ja juuriin. Tämä voi vaurioittaa terää, ja moottorin akseli voi vääntyä. Vääntynyt akseli aiheuttaa voimakasta tärinää. Tällöin on erittäin suuri riski, että terä irtoaa.

Jos terä osuu esineeseen tai alkaa täristä, pysäytä tuote välittömästi. Pysäytä moottori, vedä turva-avain ylös ja irrota akku. Tarkista laite vaurioiden varalta. Korjaa vauriot tai teetä korjaustyöt valtuutetussa huoltoliikkeessä.

Älä koskaan liitä moottorin jarrukahvaa pysyvästi kahvaan moottoria käynnistettäessä.

Aseta laite kiinteälle, tasaiselle alustalle ja käynnistä se. Varmista, ettei terä pääse osumaan maahan tai mihinkään esineeseen.

Ole aina tuotteen takana käyttäessäsi sitä.

Pidä kaikki renkaat maassa ja molemmat kätesi työntöaisalla käyttäessäsi tuotetta. Pidä kätesi ja jalkasi poissa pyörivien terien läheisyydestä.

Älä kallista laitetta moottorin käynnistyksen aikana.

Ole varovainen vetäessäsi laitetta taaksepäin.

1520 - 004 -• Älä koskaan nosta laitetta moottorin käynnistyksen aikana. Jos laite on nostettava, sammuta ensin moottori, vedä turva-avain ylös ja irrota akku.

Älä kävele taaksepäin käyttäessäsi laitetta.

Sammuta moottori, kun siirrät laitteen ruohottoman alueen yli, esimerkiksi ylittäessäsi sora-, kivi- tai asfalttipolkuja.

Älä juokse laitteen kanssa, kun moottoria käynnistetään. Kävele aina, kun käytät laitetta.

Sammuta moottori ennen kuin muutat leikkuukorkeutta. Älä koskaan tee säätöjä moottorin käydessä.

Älä koskaan jätä laitetta ilman valvontaa moottorin käydessä. Sammuta moottori ja varmista, ettei terävarustus pyöri. Turvallisuusohjeet käyttöä varten Henkilökohtainen suojavarustus VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

Henkilökohtaiset suojavarusteet eivät poista tapaturmien vaaraa, mutta ne lieventävät vammoja onnettomuustilanteessa. Anna jälleenmyyjän auttaa oikeiden varusteiden valinnassa.

Käytä kestäviä luistamattomia saappaita tai kenkiä. Älä käytä avonaisia jalkineita tai kulje paljain jaloin.

Käytä vahvakankaisia, pitkiä housuja.

Käytä suojakäsineitä tarvittaessa, esimerkiksi terävarustuksen asennuksen, tarkastuksen ja puhdistuksen aikana. Tuotteen turvalaitteet VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

Älä käytä laitetta, jos jokin sen turvalaitteista on rikki.

Älä poista turvalaitteita tai tee niihin muutoksia.

Tarkasta turvalaitteet säännöllisesti. Jos turvalaitteissa on vikoja, ota yhteyttä Husqvarna- huoltoliikkeeseen. Leikkuusuojuksen tarkistaminen Leikkuusuojus vähentää laitteen tärinää ja terän aiheuttamaa tapaturmavaaraa. 1520 - 004 - 179• Tarkista leikkuusuojus vaurioiden, kuten halkeamien, varalta. Turva-avain Turva-avain on akun kannen alla. Turva-avain kytkee akun, joka tuottaa tehoa moottorille. Turva-avaimen tarkistaminen Turva-avain kytkee akun, joka tuottaa tehoa moottorille.

• Käynnistä ja sammuta moottori. Jos turva-avain toimii oikein, moottori käynnistyy vain, kun avain on turvalukossa. Moottorin jarrukahva Moottorin jarrukahva pysäyttää moottorin. Kun moottorin jarrukahva vapautetaan, moottori pysähtyy. Tarkista moottorijarru käynnistämällä moottori ja vapauttamalla sitten moottorin jarrukahva. Jos moottori ei pysähdy 3 sekunnissa, anna valtuutetun Husqvarna- huoltoliikkeen säätää moottorijarru. (Kuva 19) Käynnistykseneston tarkistaminen Tarkista käynnistyksenesto ja varmista, että se estää moottorin toiminnan.

jarrukahvaa kahvaston suuntaan. Käynnistyksenesto pysäyttää liikkeen.

2. Työnnä käynnistyksenesto

3. Vapauta käynnistyksenesto

ja varmista, että se palaa alkuasentoonsa. Akkuturvallisuus VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

Käytä ladattavia Husqvarna-akkuja vain yhteensopivien Husqvarna- tuotteiden virtalähteenä. Tapaturmien välttämiseksi akkua ei saa käyttää muiden laitteiden virtalähteenä.

Älä käytä akkuja, joita ei voi ladata.

Sähköiskun vaara. Älä koske akun napoihin avaimella, kolikolla, ruuvilla tai muilla

1520 - 004 -metalliesineillä. Tämä voi aiheuttaa akun oikosulun.

Älä aseta esineitä akun ilmarakoihin.

Pidä akku suojassa suoralta auringonvalolta, kuumuudelta ja avotulelta. Akku voi räjähtää ja aiheuttaa palo- ja/tai syöpymisvammoja.

Suojaa akku sateelta ja kosteilta olosuhteilta.

Älä altista akkua mikroaalloille ja korkealle paineelle.

Älä yritä purkaa tai rikkoa akkua.

Jos akku vuotaa, älä anna nesteen joutua kosketuksiin kehon tai silmien kanssa. Jos nestettä joutuu iholle, puhdista alue heti runsaalla vedellä ja hakeudu lääkäriin.

Käytä akkua –10…40°C:n lämpötilassa.

Älä pese akkua tai akkulaturia vedellä. Katso Akun ja akkulaturin puhdistaminen sivulla 187

Älä käytä viallista tai vaurioitunutta akkua.

Säilytä akkuja varastossa kaukana metalliesineistä kuten nauloista, kolikoista ja koruista. Akkulaturin turvallisuus VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

Käytä QC-akkulatureita vain Husqvarna-vara-akkujen lataukseen.

Sähköiskun tai oikosulun vaara. Älä aseta esineitä laturin ilmarakoihin. Älä yritä purkaa akkulaturia. Älä liitä laturin liittimiä metalliesineisiin. Käytä hyväksyttyä pistorasiaa.

Laite muodostaa käytön aikana sähkömagneettisen kentän. Kenttä saattaa joissakin olosuhteissa häiritä aktiivisten tai passiivisten lääketieteellisten implanttien toimintaa. Vakavien tai hengenvaarallisten tapaturmien ehkäisemiseksi kehotamme lääketieteellisiä implantteja käyttäviä henkilöitä neuvottelemaan lääkärin ja lääketieteellisen implantin valmistajan kanssa ennen laitteen käyttämistä.

Tarkista säännöllisesti, että akkulaturin virtajohto ei ole vaurioitunut ja ettei siinä ole murtumia. 1520 - 004 - 181• Älä nosta akkulaturia virtajohdosta. Irrota akkulaturi pistorasiasta vetämällä pistoke ulos. Älä vedä virtajohdosta.

Pidä virtajohto ja jatkojohdot poissa veden, öljyn ja terävien reunojen ulottuvilta. Pidä huolta, ettei kaapeli kiristy ovien, aitojen tai muiden vastaavien esineiden kohdalla. Se voi muuttaa laturin jännitteelliseksi.

Älä pese akkulaturia vedellä.

Yli 8-vuotiaat lapset ja henkilöt, joiden fyysinen, sensorinen tai henkinen toimintakyky on alentunut tai joilla ei ole riittävää kokemusta tai taitoja laitteen käyttöön, saavat käyttää akkulaturia, mikäli he ovat saaneet ohjausta tai ohjeita akkulaturin turvallisesta käytöstä ja ymmärtävät siihen liittyvät vaarat. Lapset eivät saa leikkiä akkulaturilla. Lapset eivät saa puhdistaa tai huoltaa laitetta ilman valvontaa.

Älä lataa akkulaturilla akkuja, jotka eivät sovellu uudelleenlataukseen.

Älä käytä akkulaturia herkästi syttyvien materiaalien tai syöpymistä aiheuttavien materiaalien lähellä. Älä peitä akkulaturia. Jos havaitset savua tai tulta, irrota akkulaturin pistoke pistorasiasta.

Älä käytä viallista tai vaurioitunutta akkulaturia.

Lataa akku vain sisätiloissa poissa auringonvalosta ja tilassa, jossa on hyvä ilmanvaihto. Älä lataa akkua märissä olosuhteissa. Turvaohjeet huoltoa varten VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

Irrota turva-avain ennen koneen huoltotöitä.

Laitteen oikeanlainen huoltaminen pidentää sen käyttöikää ja pienentää onnettomuusvaaraa. Anna huoltotyö valtuutetun huoltoliikkeen tehtäväksi. Kysy lisätietoja lähimmästä huoltoliikkeestä.

Tee laitteelle ainoastaan käyttöohjekirjassa mainitut huoltotoimenpiteet.

Käytä työrukkasia, kun käsittelet terävarustusta. Terä on erittäin terävä ja aiheuttaa helposti haavoja.

Pidä leikkausreunat terävinä ja puhtaina, jotta laitteen

1520 - 004 -suorituskyky ja turvallisuus pysyvät mahdollisimman hyvänä.

Anna huoltoliikkeen tarkastaa laite säännöllisesti ja tarvittaessa säätää ja korjata se.

Vaihda vaurioituneet, kuluneet tai rikkoutuneet osat.

Noudata lisävarusteiden vaihtoa koskevia ohjeita. Käytä ainoastaan valmistajan lisävarusteita.

Kun laitetta ei käytetä, säilytä se, akku ja akkulaturi erillään kuivassa ja lukitussa sisätilassa. Varmista, että lapset ja asiattomat henkilöt eivät pääse käsiksi laitteeseen, akkuun tai akkulaturiin. Asentaminen Johdanto VAROITUS: Lue ja sisäistä turvallisuutta käsittelevä luku ennen laitteenasentamista. Kahvan asentaminen

1. Irrota kahvamutteri ja aluslevy yläkahvan levystä.2. Aseta yläkahva paikalleen alakahvan päälle.

HUOMAUTUS: Varmista, että johdot eivät jää väliin tai vahingoitu.3. Kiinnitä aluslevy ja kahvan säätövipu. (Kuva 21)4. Voit parantaa käyttöasentoa kääntämällä kahvaasivulle, kun käytät laitetta seinän vieressä. (Kuva 22) Käyttö Johdanto VAROITUS: Lue turvallisuutta käsittelevä luku niin, että ymmärrät sensisällön, ennen laitteen käyttämistä. Husqvarna Connect Husqvarna Connect on ilmainen mobiililaitesovellus.Husqvarna Connect -sovellus saat lisätoimintojaHusqvarna-koneeseen:• Enemmän tuotetietoja.• Tietoja koneen osista ja huolto-ohjeita. Husqvarna Connect -käytön aloittaminen 1. Lataa Husqvarna Connect -sovellusmobiililaitteeseesi.2. Rekisteröi Husqvarna Connect -sovelluksessa.3. Liitä ja rekisteröi kone Husqvarna Connect-sovelluksen ohjeiden mukaan. Husqvarna Fleet Services

Husqvarna Fleet Services on verkkoratkaisu,joka antaa käyttäjälle yleiskuvan kaikista liitetyistätuotteista. Laitteeseen voidaan asentaa HusqvarnaFleet Services -anturi. Husqvarna Fleet Services -anturi kerää tuotetietoja ja mahdollistaa yhteydenmuodostamisen Husqvarna Fleet Services -järjestelmään. Husqvarna Fleet Services -järjestelmäraportoi tietoja, kuten käyttöajan, huoltovälit ja laitteensijainnin.Lisätietoja Husqvarna Fleet Services -palvelusta saatlataamalla Husqvarna Fleet Services -sovelluksen taiottamalla yhteyttä Husqvarna-edustajaan. Sensorin (lisävaruste) valmistelu 1. Avaa sensorin kansi sensorin avaimella. (Kuva 23)2. Irrota sensori.3. Kiinnitä akku sensoriin. Sensorin LED-valo syttyy.(Kuva 24)4. Lataa Husqvarna Fleet Services -sovellus.5. Kirjaudu sisään Husqvarna Fleet Services -sovellukseen.1520 - 004 - 1836. Muodosta laitepari. Katso Laiteparin muodostaminen sovelluksen ja laitteen välillä sivulla 184 Laiteparin muodostaminen sovelluksen ja laitteen välillä

1. Kirjaudu sisään Husqvarna Fleet Services

2. Valitse laite sovelluksesta.

3. Asenna sensori sovellukseen skannaamalla sensorin

takana oleva koodi mobiililaitteella. Huomautus: Laiteparin muodostaminen sovelluksen ja laitteen välillä on tehtävä vain kerran. Sensorin asentaminen

1. Varmista, että sensori on yhdistetty Husqvarna Fleet

-sovellukseen. Katso kohta Laiteparin muodostaminen sovelluksen ja laitteen välillä sivulla

2. Poraa kotelossa olevaan syvennykseen kaksi reikää.

(Kuva 25) Huomautus: Varmista, että reiät ovat samankokoisia kuin sensorin mukana toimitetut niitit.

3. Irrota sensorisyvennyksen ulommat reiät pihdeillä.

4. Poraa sensorisyvennykseen kaksi reikää. (Kuva 27)

5. Kohdista sensorisyvennys kotelossa olevaan

syvennykseen. (Kuva 28)

6. Kiinnitä sensorisyvennys niiteillä.

7. Asenna sensori sensorisyvennykseen. Kohdista

sensorin valkoinen merkki sensorisyvennyksen merkin kanssa. (Kuva 29)

8. Sulje sensorin kansi ja lukitse se sensorin

avaimella. Varmista, että H-kirjaimen yläosa sanassa Husqvarna osoittaa poispäin turva-avaimesta. (Kuva 30) Leikkuukorkeuden asettaminen Leikkuukorkeuden säädössä on 4 tasoa mallissa LB 442i. Leikkuukorkeuden säädössä on 6 tasoa mallissa LB 448i.

1. Nosta leikkuukorkeutta painamalla leikkuukorkeuden

säädintä ensin pyörän suuntaan ja sitten taaksepäin.

2. Laske leikkuukorkeutta painamalla leikkuukorkeuden

säädintä ensin pyörän suuntaan ja sitten eteenpäin. (Kuva 31) HUOMAUTUS: Älä aseta leikkuukorkeutta liian alhaiseksi. Jos ruohikon pinta ei ole tasainen, terät voivat osua maahan. Akku VAROITUS: Ennen kuin käytät akkua, lue turvallisuutta käsittelevä luku niin, että ymmärrät sen sisällön. Lue myös akun ja akkulaturin käyttöohje niin, että ymmärrät sen sisällön. Akun tila Näyttö osoittaa akun varaustason ja mahdolliset akkuun liittyvät ongelmat. Akun varaustaso näytetään viiden sekunnin ajan tuotteen sammuttamisen tai akun varaustilan ilmaisin -painikkeen painamisen jälkeen. Virheen tapahtuessa akun varoitussymboli syttyy. Katso Akku sivulla 187

(Kuva 32) LED-merkkivalot Akun tila Kaikki LED-merkkivalot palavat. Täysin ladattu (75–100 %) LED 1, LED 2 ja LED 3 palavat Akun varaustaso on 50– 75 %. LED 1 ja LED 2 palavat Akun varaustaso on 25– 50 %. LED 1 palaa Akun varaustaso on 0–25

LED 1 vilkkuu. Akku on tyhjä. Lataa akku. Akun lataaminen Lataa akku ennen ensimmäistä käyttökertaa. Akun varaus on toimitettaessa vain 30%. Huomautus: Akkulaturi on kytkettävä tyyppikilven mukaiseen jännitteeseen ja taajuuteen. Akku ei lataudu, jos akun lämpötila on yli 50°C. Akkulaturi viilentää akkua ennen kuin se alkaa latautua.

1. Kytke akkulaturin virtajohdon toinen pää akkulaturin

2. Kytke sitten akkulaturin virtajohdon toinen pää

maadoitettuun pistorasiaan. Akkulaturin vihreä merkkivalo vilkkuu kerran. (Kuva 33)

3. Aseta akku akkulaturiin. Laturin vihreä valo syttyy,

kun akku on kytketty oikein akkulaturiin. (Kuva 34)

4. Kun akun kaikki LED-merkkivalot syttyvät, akku on

ladattu täyteen. Lataa akkua enintään 24tuntia.

1520 - 004 -Akun varaustila Husqvarna-litiumioniakkua voi ladata tai käyttää sen varaustasosta riippumatta. Akku ei ole vaurioitunut. Täyteen ladattu akku ei menetä varaustaan, kun se jätetään laturiin. LED-näyttö Varaustila LED 1 vilkkuu. 0–25 % LED 1 palaa, LED 2 vilk- kuu 25–50 % LED 1 ja LED 2 palavat ja LED 3 vilkkuu. 50–75 % LED 1, LED 2 ja LED 3 palavat, LED 4 vilkkuu. 75–100 % LED 1, LED 2, LED 3, LED 4 palavat Täyteen ladattu Laitteen käynnistäminen

1. Nosta akun kantta.

2. Aseta ladattu akku akun kannen alle akkupaikkaan

numero 1. Pidennä käyttöaikaa asettamalla toinen ladattu akku akkupaikkaan numero 2.

3. Irrota turva-avain turva-avaimen pidikkeestä.

4. Työnnä turva-avain turvalukkoon. (Kuva 35)

5. Seiso laitteen takana.

6. Paina ohjauspaneelin ON/OFF-virtapainiketta.

7. Avaa käynnistyksenesto. (Kuva 20)

8. Työnnä moottorin jarrukahvaa kahvaston suuntaan.

(Kuva 36) SavE-toiminnon käyttäminen Laitteessa on akkua säästävä toiminto (SavE), joka pidentää käyttöaikaa.

1. Käynnistä toiminto painamalla SavE-painiketta (A).

Näytön SavE-symboli (B) syttyy.

2. Sammuta toiminto painamalla uudelleen SavE-

painiketta. Näytön SavE-symboli (B) sammuu. (Kuva 37) SavE-toiminto sammuu automaattisesti, jos nurmikon olosuhteet vaativat suurempaa tehoa. SavE-toiminto käynnistyy automaattisesti uudelleen, kun nurmikon olosuhteet sallivat sen. PowerBoost-toiminto Kun laitteella leikataan korkeaa tai märkää ruohoa, moottori lisää automaattisesti kierrosnopeutta. Moottori siirtyy automaattisesti normaalitilaan, kun PowerBoost- toimintoa ei tarvita. Tämä säästää akun virtaa. Moottori sammuu Käytön aikana terä ja moottori voivat pysähtyä väliaikaisesti esimerkiksi leikkuusuojuksen alla olevan ruohotukoksen vuoksi. Jos näin käy ja pidät moottorin jarrukahvaa painettuna alas, laite käynnistyy automaattisesti uudelleen. Jos laite ei käynnisty uudelleen 5–10 sekunnin kuluessa, leikkuusuojuksen alus täytyy mahdollisesti puhdistaa. Katso kohta Laitteen puhdistaminen sivulla 187

VAROITUS: Jos moottori pysähtyy, laite yrittää käynnistyä automaattisesti uudelleen 5–10 sekunnin ajan. Odota vähintään 15 sekuntia, ennen kuin tarkistat leikkuusuojuksen. VAROITUS: Ennen kuin tarkistat leikkuusuojuksen, vapauta moottorin jarrukahva, käännä turva-avain asentoon 0, irrota akku ja odota vähintään viisi sekuntia. Jos este poistetaan ja laite käynnistyy vahingossa, seurauksena on loukkaantumisvaara. Laitteen pysäyttäminen Laite sammuu automaattisesti, jos sitä ei käytetä 3 minuuttiin.

1. Pysäytä moottori vapauttamalla moottorin

jarrukahva. (Kuva 19)

2. Paina ohjauspaneelin ON/OFF-virtapainiketta. Kaikki

näytön merkkivalot ja symbolit sammuvat. (Kuva 38)

3. Irrota turva-avain turvalukosta ja aseta se

pidikkeeseensä. Hyvän tuloksen saavuttaminen

• Käytä aina hyvin teroitettua terää. Tylsä terä leikkaa epätasaisesti ja ruohosta tulee keltaista leikatun pinnan kohdalta. Hyvin teroitettu terä käyttää myös tylsää terää vähemmän energiaa.

• Älä leikkaa enempää kuin 1/3 ruohon pituudesta. Aseta leikkuukorkeus ensimmäisellä leikkuukerralla korkeaksi. Tutkittuasi leikkuutuloksen voit laskea leikkuukorkeuden haluamallesi tasolle. Jos ruoho on erittäin pitkää, kulje hitaasti ja leikkaa nurmikko tarvittaessa kaksi kertaa.

• Leikkaa joka kerta eri suuntiin, jotta nurmikkoon ei tule raitoja.

• Pidä leikkuusuojus puhtaana. Leikkuusuojuksen sisäpuolelle kertynyt ruoho ja lika voivat heikentää leikkuutuloksia. Katso kohta Laitteen puhdistaminen sivulla 187

1520 - 004 - 185Huolto Johdanto VAROITUS: Ennen minkäänlaisten huoltotöiden aloittamista sinun on luettava turvallisuutta käsittelevä luku niin, että ymmärrät sen sisällön. Kaikkiin tuotteelle tehtäviin huolto- ja korjaustöihin tarvitaan erityiskoulutus. Takaamme, että tuotteemme huolletaan ja korjataan ammattimaisesti. Jos jälleenmyyjäsi ei ole huoltoliike, pyydä jälleenmyyjää neuvomaan lähin huoltoliike. Katso lisätietoja kohdasta www.husqvarna.com. Huoltokaavio Huoltovälit on laskettu laitteen päivittäisen käytön perusteella. Välit voivat muuttua, jos laitetta ei käytetä päivittäin. Lisätietoja *-merkillä merkityistä huolloista on kohdassa Turvallisuusohjeet käyttöä varten sivulla 179

Jokaisel- la käyttö- kerralla Kuukau- sittain Kerran käyttö- kaudessa Tee yleistarkastus. X Tarkista käynnistyksenesto * X Tarkista ja puhdista ilmansuodatin ruohosta tai liasta X Varmista, että tuotteen turvalaitteissa ei ole vikoja * X Tarkista terävarustus. X Tarkista leikkuusuojus*. X Tarkista moottorin jarrukahva * X Tarkista, että virtapainike toimii oikein eikä se ole viallinen X Tarkista akku vaurioiden varalta X Tarkista akun varaustila X Tarkista, että akun vapautuspainikkeet toimivat oikein ja että akku lukittuu lait- teeseen

Puhdista ilmanottoaukot. Varmista, ettei ilmanottoaukoissa ole ruohoa tai likaa. X Tarkista akkulaturi vaurioiden varalta ja varmista, että se toimii oikein. X Tarkista akun ja laitteen väliset kytkennät. Tarkista myös akun ja akkulaturin välinen kytkentä.

• Varmista, että tuotteen kaikki ruuvit ja mutterit on kiristetty.

• Varmista, että laitteen kaapelit on asennettu siten, että ne eivät vahingoitu. Terän vaihtaminen

1. Lukitse terä puukiilalla. (Kuva 39)

2. Irrota teräpultti, aluslevy ja terä. (Kuva 40)

3. Tarkista terätuki ja -pultti vaurioiden varalta.

a) Jos vaihdat terän tai terätuen, vaihda myös teräpultti, jousialuslevy ja kitka-aluslevy.

4. Tutki moottorin akseli ja varmista, ettei se ole

5. Asenna uusi terä siten, että käännetyt päät

osoittavat leikkuusuojuksen suuntaan. (Kuva 41)

6. Aseta kitka-aluslevy ja terä terätukea vasten. (Kuva

7. Varmista, että terä on kohdistettu moottorin akselin

keskiosan kanssa. (Kuva 43)

8. Lukitse terä puukiilalla. (Kuva 44)

186 1520 - 004 -9. Kiinnitä jousialuslevy paikalleen ja kiristä pultti momenttiin 65-75 Nm. (Kuva 45)

10. Pyöritä terää käsin ja varmista, että se pyörii

vapaasti. VAROITUS: Käytä suojakäsineitä. Terä on erittäin terävä ja aiheuttaa helposti haavoja.

11. Testaa terää käynnistämällä laite. Jos terä ei ole

kiinnitetty asianmukaisesti, laite tärisee tai sen leikkuutulos ei ole tyydyttävä. Laitteen puhdistaminen

• Puhdista muoviosat puhtaalla ja kuivalla liinalla.

• Älä käytä vettä, kun puhdistat laitetta. Vesi voi päästä akkuun tai moottoriin ja vaurioittaa laitetta tai aiheuttaa oikosulun.

• Älä käytä laitteen puhdistamiseen painepesuria.

• Älä suihkuta vettä suoraan moottorin päälle.

• Poista lehdet, ruoho ja lika harjalla. Akun ja akkulaturin puhdistaminen VAROITUS: Älä pese akkua tai akkulaturia vedellä. VAROITUS: Älä puhdista akkua kemiallisilla aineilla.

• Varmista, että akku ja akkulaturi ovat puhtaita ja kuivia ennen kuin laitat akun akkulaturiin.

• Puhdista akun liittimet paineilmalla tai pehmeällä, kuivalla liinalla.

• Puhdista akun ja akkulaturin pinnat pehmeällä, kuivalla liinalla. Terävarustuksen tarkistaminen VAROITUS: Jotta laite ei käynnisty vahingossa, vedä turva-avain ylös, irrota akku ja odota vähintään viisi sekuntia. VAROITUS: Käytä suojakäsineitä huoltaessasi terävarustusta. Terä on erittäin terävä ja aiheuttaa helposti haavoja.

1. Tutki terävarustus vaurioiden tai halkeamien varalta.

Vaurioitunut terävarustus on aina vaihdettava.

2. Tarkista, onko terä vaurioitunut tai tylsä.

Huomautus: Terä on tasapainotettava oikein teroituksen jälkeen. Anna huoltoliikkeen teroittaa, vaihtaa ja tasapainottaa terä. Jos osut esteeseen niin, että tuote pysähtyy, vaihda vaurioitunut terä. Anna huoltoliikkeen arvioida, voiko terän teroittaa vai onko se vaihdettava. Vianmääritys Akku Akun merkkivalo Syy Ratkaisu Vihreä merkkivalo vilk- kuu Akun jännite on alhainen. Lataa akku. Katso Akun lataaminen sivulla 184

Vian merkkivalo vilkkuu. Akun varaus on heikko. Lataa akku. Katso Akku sivulla 187

Työympäristön lämpötila on liian kor- kea tai liian matala. Käytä akkua –10…40°C:n lämpötilassa. Ylijännite. Varmista, että verkkojännite vastaa laitteeseen kiinnitetyssä arvokilvessä ilmoitettua jännitettä. Irrota akku akkulaturista. Odota viisi sekuntia ja yritä ladata akkua uudelleen. Jos ongelma jatkuu, ota yhteys hyväksyttyyn huoltoliikkeeseen. Vian merkkivalo palaa. Akkukennoston väli liian suuri (1 V). Ota yhteys valtuutettuun huoltoliikkeeseen. 1520 - 004 - 187Akkulaturi Akkulaturin merkki- valo Syy Ratkaisu Vian merkkivalo vilk- kuu. Työympäristön lämpötila on liian korkea tai liian matala. Käytä akkulaturia 5…40°C:n lämpötilassa. Vian merkkivalo pa- laa. Ota yhteys valtuutettuun huoltoliikkeeseen. Ohjauspaneeli Virhekoodi (merkki- valon vilkahdusten määrä) Mahdolliset viat Mahdollinen toimenpide 5 Moottorin nopeus laskee liikaa ja moottori py- sähtyy. Puhdista leikkuulaite ja lisää leikkuukorkeut- ta. Katso kohta Leikkuukorkeuden asettami- nen sivulla 184 . Jos virhe ei poistu, ota yh- teys hyväksyttyyn huoltoliikkeeseen. 8 Akun varaus on heikko. Lataa akku. Katso Akun lataaminen sivulla

9 Akkuvika tai akusta ei saada signaalia. Aseta akku laitteeseen oikein ja tarkista ak- kuliitin. Jos akun vian merkkivalo vilkkuu, kat-

10 Moottorin ohjaus on liian kuuma. Sammuta moottori ja odota, että se jäähtyy. Muut virheet Jos muita virheitä ilmenee, irrota turva-avain ja akku ja ota yhteys valtuutettuun huoltoliik- keeseen. Ohjauspaneeli Virhekoodi (merkki- valon vilkahdusten määrä) Mahdolliset viat Mahdollinen toimenpide 1 Voimansiirto on liian kuuma. Anna laitteen jäähtyä. Varmista, ettei voi- mansiirrossa ole ruohoa. Puhdista voiman- siirron kansi tarvittaessa. 5 Moottorin nopeus laskee liikaa ja moottori py- sähtyy. Puhdista leikkuulaite ja lisää leikkuukorkeut- ta. Katso kohta Leikkuukorkeuden asettami- nen sivulla 184 . Jos virhe ei poistu, ota yh- teys hyväksyttyyn huoltoliikkeeseen. 8 Akun varaus on heikko. Lataa akku. Katso Akun lataaminen sivulla

9 Akkuvika tai akusta ei saada signaalia. Aseta akku laitteeseen oikein ja tarkista ak- kuliitin. Jos akun vian merkkivalo vilkkuu, kat-

10 Moottorin ohjaus on liian kuuma. Sammuta moottori ja odota, että se jäähtyy. Muut virheet Jos muita virheitä ilmenee, irrota turva-avain ja akku ja ota yhteys valtuutettuun huoltoliik- keeseen. 188 1520 - 004 -Kuljettaminen, säilyttäminen ja hävittäminen Johdanto VAROITUS: Jotta kone ei käynnisty vahingossa kuljetuksen aikana, vedä turva- avain ylös, irrota akku ja odota vähintään viisi sekuntia. Kuljettaminen

• Vaarallisten aineiden lainsäädännön määräykset koskevat tuotteessa olevia litiumioniakkuja.

• Tavarakuljetuksessa on noudatettava pakkausta ja merkintöjä koskevia erityismääräyksiä.

• Muista noudattaa vaarallisia aineita koskevia määräyksiä, kun valmistelet laitetta kuljetukseen. Myös mahdollisia paikallisia määräyksiä on noudatettava.

• Irrota akku aina kuljetuksen ajaksi.

• Teippaa akkuliittimet ja varmista, että akku ei pääse liikkumaan kuljetuksen aikana.

• Kiinnitä laite kuljetuksen ajaksi. Säilytys

• Irrota akku aina säilytyksen ajaksi.

• Onnettomuuksien välttämiseksi varmista, ettei akku ole kytkettynä laitteeseen säilytyksen aikana.

• Säilytä akkulaturia ainoastaan suljetussa ja kuivassa paikassa.

• Säilytä akkua ja akkulaturia kuivassa paikassa, jossa lämpötila ei laske pakkasen puolelle.

• Irrota akku akkulaturista varastoinnin ajaksi.

• Älä säilytä akkua paikassa, jossa on staattista sähköä. Älä säilytä akkua metallilaatikossa.

• Säilytä akkua 5–25°C:n lämpötilassa ja poissa suorasta auringonvalosta.

• Säilytä akkulaturia 5–45°C:n lämpötilassa ja poissa suorasta auringonvalosta.

• Varmista, että akun varaustaso on 30–50% ennen pitkäaikaista säilytystä.

• Säilytä laitetta, akkua ja akkulaturia lukitussa tilassa lasten ja asiaankuulumattomien henkilöiden ulottumattomissa.

• Puhdista laite ja tee täysi huolto ennen pitkäaikaista säilytystä. Hävittäminen Laitteessa tai sen pakkauksessa olevat symbolit osoittavat, ettei laitetta saa hävittää kotitalousjätteen mukana. Se on toimitettava asianmukaiseen sähkö- ja elektroniikkalaitteiden keräyspisteeseen. Varmistamalla laitteen asianmukaisen hävittämisen autat vähentämään mahdollisia negatiivia ympäristövaikutuksia, joita tämän laitteen virheellisestä hävittämisestä koituisi. Lisätietoja tämän laitteen kierrätyksestä saat ottamalla yhteyden kotikuntasi viranomaisiin, jätehuoltoon tai laitteen myyneeseen liikkeeseen. (Kuva 46) Tekniset tiedot LB 442i LB 448i Leikkuumoottori Moottorityyppi BLDC (harjaton) 36 V BLDC (harjaton) 36 V Moottorin nopeus – SavE, r/min* 2600 2600 Moottorin nopeus – nimellinen, r/min* 3000 3000 Moottorin nopeus – suuri kuormitus, r/min* 3500 3500 Moottorin teho – enintään, kW 1,8 1,8 Moottorin teho – nimellinen, kW 1,2 1,2 Paino Paino ilman akkua, kg 24,5 28 Akku Akkutyyppi Husqvarna-akkusarja Husqvarna-akkusarja 1520 - 004 - 189LB 442i LB 448i Akun käyttöaika Akunkesto, minuuttia

Äänen tehotaso, mitattu dB(A) 90 94 Äänen tehotaso, taattu L

dB(A) 91 95 Äänitasot

Äänenpainetaso käyttäjän korvan tasalla, dB(A) 78 81 Tärinätasot

0,3 0,3 Terälaite Leikkuukorkeus, mm 35-55 30-60 Leikkuuleveys, cm 42 48 Terä mulch blade 599707110 mulch blade 597466510

• Kierrokset minuutissa Hyväksytyt akut Tuotemerkki Tyyppi Akun kapasi- teetti, Ah Jännite, V Paino, kg BLi20 Husqvarna Litiumioni 4,0 36 2,7/1,2 BLi30 Husqvarna Litiumioni 7,5 36 1,9 BLi200 Husqvarna Litiumioni 5,2 36 1,3 BLi300 Husqvarna Litiumioni 9,4 36 4,1 Hyväksytyt laturit tietyille akuil- le, BLi Tuotemerkki Tulojännite, V Taajuus, Hz Teho, W QC80 Husqvarna 100-240 50-60 80 QC80F Husqvarna

Vapaa käyttö, mitattuna SavE-toiminto käytössä, 1 Husqvarna 5,2 Ah:n akku (Bli200).

Vapaa käyttö, mitattuna vakiotila käytössä, 1 Husqvarna 5,2 Ah:n akku (Bli200).

Melupäästö ympäristöön äänentehona (L

) EY-direktiivin 2000/14/EY mukaisesti mitattuna.

Äänenpainetasoista ilmoitettujen tietojen tyypillinen tilastollinen hajonta (keskihajonta) on 1,2dB(A).

Tärinätasolle ilmoitetuissa tiedoissa tyypillinen tilastollinen hajonta (vakiopoikkeama) on 0,2 m/s

. Tärinästan- dardi EN 60335-2-77:2017, luku 20.105 190 1520 - 004 -Hyväksytyt laturit tietyille akuil- le, BLi Tuotemerkki Tulojännite, V Taajuus, Hz Teho, W QC500 Husqvarna 100-240 50-60 500 1520 - 004 - 191Vaatimustenmukaisuusvakuutus EU-vaatimustenmukaisuusvakuutus Husqvarna AB, SE-561 82 Huskvarna, Ruotsi, puh. +46 36 146500, vakuuttaa täten, että tuote: Kuvaus Ruohonleikkuri Tuotemerkki Husqvarna Tyyppi/malli LB 442i, LB 448i Tunniste Sarjanumerot vuodesta 2022 alkaen vastaavat täysin seuraavien EU:n direktiivien ja asetusten vaatimuksia: Asetus Kuvaus 2006/42/EC konedirektiivi 2014/30/EU EMC-direktiivi 2000/14/EC Melupäästödirektiivi 2011/65/EU Direktiivi tiettyjen vaarallisten aineiden käytön rajoittamisesta sähkö- ja elektroniikkalaitteissa ja että asiassa sovelletaan seuraavia standardeja ja/tai teknisiä tietoja: EN 60335-1:2012/A11:2014/A13:2017/ A14:2019/A1:2019/A2:2019, EN 60335-2-77:2010, EN/IEC 62233:2008, EN 61000-6-3:2007/A1:2011, EN

61000-6-1:2007, EN IEC 63000:2018

Ilmoitettu tarkastuslaitos: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden vakuuttaa yhdenmukaisuuden neuvoston direktiivin 2000/14/EY mukaisesti, vaatimustenmukaisuuden arviointimenettely: liite VI. Katso lisätietoja melupäästöistä osiosta Tekniset tiedot sivulla 189
