INSTRUKCJA OBSŁUGI LB 448i HUSQVARNA

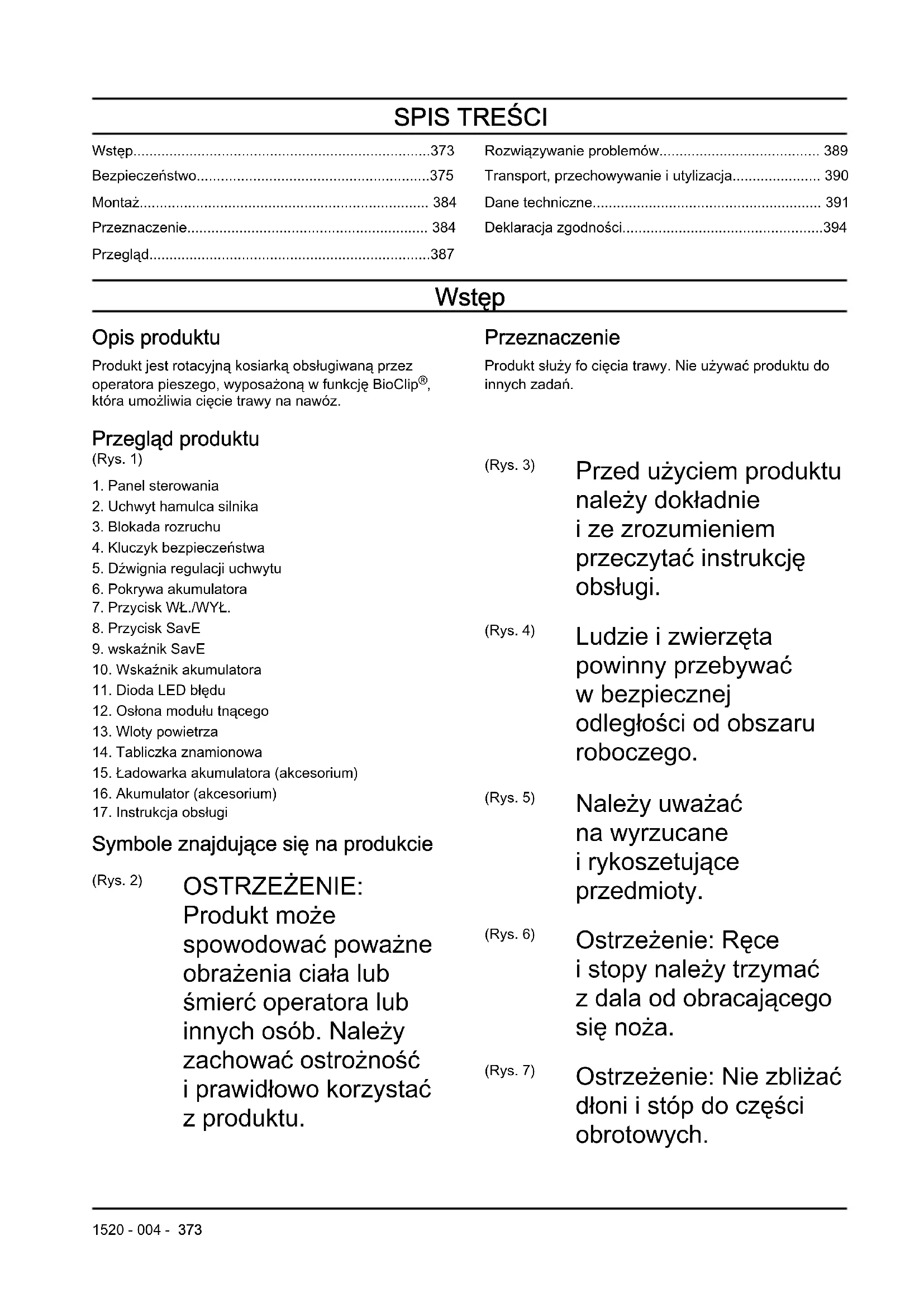

• Wstęp p. 373
• Bezpieczeństwo p. 375
• Montaż p. 384
• Przeznaczenie p. 384
• Przegląd p. 387
• Rozwiązywanie problemów p. 389
• Transport, przechowywanie i utylizacja p. 390
• Dane techniczne p. 391
• Deklaracja zgodności Wstęp Opis produktu Produkt jest rotacyjną kosiarką obsługiwaną przez operatora pieszego, wyposażoną w funkcję BioClip p. 394

która umożliwia cięcie trawy na nawóz. Przeznaczenie Produkt służy fo cięcia trawy. Nie używać produktu do innych zadań. Przegląd produktu (Rys. 1)

2. Uchwyt hamulca silnika

4. Kluczyk bezpieczeństwa

5. Dźwignia regulacji uchwytu

10. Wskaźnik akumulatora

12. Osłona modułu tnącego

15. Ładowarka akumulatora (akcesorium)

16. Akumulator (akcesorium)

17. Instrukcja obsługi

Symbole znajdujące się na produkcie (Rys. 2) OSTRZEŻENIE: Produkt może spowodować poważne obrażenia ciała lub śmierć operatora lub innych osób. Należy zachować ostrożność i prawidłowo korzystać z produktu. (Rys. 3) Przed użyciem produktu należy dokładnie i ze zrozumieniem przeczytać instrukcję obsługi. (Rys. 4) Ludzie i zwierzęta powinny przebywać w bezpiecznej odległości od obszaru roboczego. (Rys. 5) Należy uważać na wyrzucane i rykoszetujące przedmioty. (Rys. 6) Ostrzeżenie: Ręce i stopy należy trzymać z dala od obracającego się noża. (Rys. 7) Ostrzeżenie: Nie zbliżać dłoni i stóp do części obrotowych. 1520 - 004 - 373(Rys. 8) Przed rozpoczęciem czynności naprawczych lub konserwacyjnych należy wyjąć kluczyk bezpieczeństwa. (Rys. 9) Oznaczenie dotyczące ochrony środowiska.Tego produktu ani opakowania nie można traktować jako odpadów domowych. Należy poddawać je recyklingowi w zatwierdzonym punkcie zbiórki sprzętu elektrycznego i elektronicznego. (Rys. 10) Produkt jest zgodny z odpowiednimi Dyrektywami WE. (Rys. 11) Ten produkt jest zgodny z przepisami obowiązującymi w Wielkiej Brytanii. (Rys. 12) Produkt jest zgodny z odpowiednimi dyrektywami Euroazjatyckiej Unii Celnej. (Rys. 13) Produkt jest zgodny z odpowiednimi dyrektywami UkrSEPRO. (Rys. 14) Produkt jest zgodny z odpowiednimi dyrektywami RCM. Dotyczy wyłącznie AU/NZ (Rys. 15) Etykieta emisji hałasu do środowiska zgodnie z dyrektywami oraz przepisami UE i Wielkiej Brytanii, a także przepisami Nowej Południowej Walii „Protection of the Environment Operations (Noise Control) Regulation 2017”. Gwarantowany poziom mocy akustycznej urządzenia jest określony w Dane techniczne na stronie

oraz na etykiecie. Produkt jest zabezpieczony przed rozbryzgami wody. (Rys. 16) Kod do przeskanowania Uwaga: Pozostałe symbole/naklejki samoprzylepne umieszczone na produkcie dotyczą wymogów związanych z certyfikatami w niektórych krajach. Naklejki z instrukcjami (Rys. 17)

1520 - 004 -Procedura rozruchu, patrz Uruchamianie produktu na stronie 386

(Rys. 18) Procedura wyłączania, patrz Wyłączanie produktu na stronie

Odpowiedzialność za produkt Zgodnie z przepisami dotyczącymi odpowiedzialnościza produkt nie ponosimy odpowiedzialności za szkodyspowodowane przez nasz produkt, jeśli:• produkt jest nieprawidłowo naprawiany.• produkt jest naprawiany przy użyciuczęści niepochodzących od producenta lubniezatwierdzonych przez producenta.• produkt jest wyposażony w akcesorianiepochodzące od producenta lub niezatwierdzoneprzez producenta.• produkt nie jest naprawiany w autoryzowanymcentrum serwisowym lub przez autoryzowanąplacówkę. Bezpieczeństwo Definicje dotyczące bezpieczeństwa Ostrzeżenia, uwagi i informacje są używane do zwrócenia uwagi na szczególnie ważne sekcje instrukcji obsługi. OSTRZEŻENIE: Stosuje się, gdy istnieje ryzyko poważnych obrażeń lub śmierci operatora albo osób postronnych w wyniku nieprzestrzegania instrukcji obsługi. UWAGA: Stosuje się, gdy istnieje ryzyko uszkodzenia produktu, innych materiałów lub otoczenia w wyniku nieprzestrzegania instrukcji obsługi. Uwaga: stosuje się, aby przekazać więcej informacji, które są przydatne w danej sytuacji. Ogólne zasady bezpieczeństwa OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia.

Produkt ten może być niebezpieczny w przypadku jego nieprawidłowego użytkowania i niezachowania ostrożności. Nieprzestrzeganie instrukcji bezpieczeństwa może spowodować obrażenia ciała lub śmierć.

Podczas pracy urządzenie wytwarza pole elektromagnetyczne. W pewnych okolicznościach 1520 - 004 - 375pole to może zakłócać pracę aktywnych lub pasywnych implantów medycznych. Przed użyciem tego produktu osoby z wszczepionym implantem medycznym powinny skonsultować się z lekarzem i producentem implantu w celu ograniczenia ryzyka poważnych lub śmiertelnych obrażeń.

Zawsze zachowywać ostrożność i kierować się zdrowym rozsądkiem. Jeśli nie ma pewności, w jaki sposób należy obsługiwać ten produkt w konkretnej sytuacji, przed wznowieniem pracy należy porozmawiać z dealerem Husqvarna.

Pamiętać o tym, że operator ponosi odpowiedzialność za wypadki z udziałem innych ludzi i ich własności.

Utrzymywać produkt czystym. Upewnić się, że można łatwo odczytać oznaczenia i naklejki.

Nie wolno pozwalać dzieciom ani osobom, które nie zapoznały się z niniejszymi instrukcjami obsługi, na obsługiwanie urządzenia. Przepisy prawa lokalnego mogą narzucić ograniczenia dotyczące wieku operatora urządzenia

Należy zawsze kontrolować osobę o ograniczonych możliwościach fizycznych lub umysłowych podczas używania produktu. Zawsze musi jej towarzyszyć odpowiedzialna osoba dorosła.

Osoba, która jest zmęczona, chora lub pod wpływem alkoholu, narkotyków lub lekarstw nie może obsługiwać urządzenia Stany te mają negatywny wpływ na wzrok, uwagę, koordynację i osąd.

Nie stosować uszkodzonego produktu.

Nie wolno dokonywać w maszynie zmian stanowiących modyfikację jej oryginalnej wersji. Nie używać maszyny, jeżeli istnieje podejrzenie, że ktoś inny wprowadził w niej zmiany. Bezpieczeństwo miejsca pracy OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia.

Usunąć obiekty, takie jak gałęzie, gałązki i kamienie z obszaru roboczego przed

1520 - 004 -rozpoczęciem korzystania z maszyny.

Obiekty, które zderzają się z elementami tnącymi, mogą zostać wyrzucone i spowodować obrażenia osób i uszkodzenia przedmiotów. Osoby znajdujące się w pobliżu i zwierzęta powinny zachować bezpieczną odległość od maszyny.

Nigdy nie należy używać produktu w niesprzyjających warunkach np. we mgle, w deszczu, przy silnym wietrze, na silnym mrozie, gdy występuje ryzyko wyładowań atmosferycznych. Korzystanie z maszyny w niesprzyjających warunkach lub w wilgotnych czy mokrych lokalizacjach jest męczące. Niesprzyjające warunki pogodowe mogą stworzyć niebezpieczne warunki, takie jak śliskie powierzchnie.

Należy uważać na osoby, przedmioty i sytuacje, które mogą uniemożliwiać bezpieczną obsługę maszyny.

Należy zwracać uwagę na przeszkody, takie jak korzenie, kamienie, gałązki, dziury i doły. Wysoka trawa może zasłaniać przeszkody.

Koszenie trawy na pochyłościach może być niebezpieczne. Nie kosić trawy na bardzo stromych zboczach. Nie należy używać maszyny na pochyłościach terenu przekraczających 15°.

Zachować szczególną ostrożność podczas zmiany kierunku jazdy na zboczach. Należy używać maszyny, prowadząc ją w poprzek zbocza. Nie należy jeździć w górę i w dół zbocza.

Zachować ostrożność podczas zbliżania się do narożników lub innych obiektów, które mogą ograniczać widoczność. Pracuj bezpiecznie OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia.

Używać maszyny wyłącznie do przycinania trawników. Nie jest dozwolone wykorzystanie maszyny do innych zadań.

Stosuj środki ochrony osobistej. Patrz Środki ochrony osobistej na stronie

1520 - 004 - 377• Należy zawsze wiedzieć, jak szybko wyłączyć silnik w razie awarii.

Nie używać urządzenia podczas deszczu ani w wilgotnym otoczeniu. Dostanie się wody do wnętrza urządzenia zwiększa ryzyko porażenia prądem.

Nie należy obsługiwać maszyny, jeśli ostrze oraz wszystkie pokrywy nie zostały prawidłowo zamocowane. Nieprawidłowo zamocowane ostrze może się obluzować i spowodować obrażenia.

Należy upewnić się, że ostrze nie uderza w żadne obiekty, takie jak kamienie czy korzenie. Może to spowodować uszkodzenie ostrza oraz wygięcie wału silnika. Zgięta oś powoduje silne wibracje oraz bardzo wysokie zagrożenie obluzowaniem ostrza.

Jeśli ostrze uderzy w jakikolwiek obiekt lub jeśli wystąpią wibracje, należy natychmiast wyłączyć maszynę. Zatrzymać silnik, wyjąć kluczyk bezpieczeństwa i wymontować akumulator. Należy sprawdzić maszynę pod kątem uszkodzeń. Należy naprawić uszkodzenia lub zlecić przeprowadzenie naprawy przez autoryzowany punkt serwisowy.

Nigdy nie należy na stałe przymocowywać uchwytu hamulca silnikowego do uchwytu podczas pracy silnika.

Maszynę należy ustawić na stabilnej, płaskiej powierzchni i ją uruchomić. Należy upewnić się, że ostrza nie uderzają w podłoże lub inne przedmioty.

Podczas obsługi maszyny zawsze należy stać za nią.

Podczas obsługi maszyny należy upewnić się, że wszystkie koła dotykają podłoża oraz trzymać na kierownicy obie dłonie. Ręce i stopy należy trzymać z dala od obracających się noży.

Nie przechylać produktu, kiedy uruchomiony jest silnik.

Należy zachować ostrożność podczas ciągnięcia maszyny do tyłu.

Nigdy nie należy podnosić maszyny przy włączonym silniku. Jeśli konieczne jest podniesienie urządzenia, należy najpierw wyłączyć silnik, wyjąć kluczyk bezpieczeństwa i wymontować akumulator.

1520 - 004 -• Nie należy poruszać się do tyłu podczas obsługi maszyny.

Podczas poruszania się po obszarach bez trawy, na przykład po żwirowych, kamiennych lub asfaltowych ścieżkach, należy wyłączyć silnik.

Nie należy biegać z maszyną przy włączonym silniku. Podczas obsługi maszyny zawsze należy poruszać się chodem.

Przed zmianą wysokości koszenia należy wyłączyć silnik. Nigdy nie należy wykonywać regulacji przy uruchomionym silniku.

Nigdy nie należy pozostawiać maszyny poza zasięgiem wzroku przy włączonym silniku. Należy wyłączyć silnik i upewnić się, że narzędzia tnące nie obracają się. Instrukcje bezpieczeństwa dotyczące obsługi Środki ochrony osobistej OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia.

Środki ochrony osobistej nie eliminują całkowicie ryzyka odniesienia obrażeń, natomiast ograniczają ich rozmiar w razie zaistnienia wypadku. Skorzystać z pomocy dealera przy wyborze odpowiedniego sprzętu.

Należy używać mocnego, przeciwpoślizgowego obuwia ochronnego lub obuwia roboczego. Nie należy używać otwartego obuwia lub chodzić boso.

Stosować wytrzymałe, długie spodnie.

W razie potrzeby, na przykład podczas mocowania, badania czy czyszczenia narzędzi tnących, stosować rękawice ochronne. Zespoły zabezpieczające na produkcie OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia.

Nie wolno używać produktu z uszkodzonymi urządzeniami zabezpieczającymi.

Nie wolno wymontowywać ani modyfikować urządzeń zabezpieczających. 1520 - 004 - 379• Regularnie przeprowadzać kontrole urządzeń zabezpieczających. Jeśli urządzenia zabezpieczające są uszkodzone, skontaktować się z warsztatem obsługi technicznej Husqvarna. Sprawdzanie osłony modułu tnącego Osłona modułu tnącego ogranicza drgania urządzenia i obniża ryzyko odniesienia obrażeń od ostrza.

• Zbadać osłonę modułu tnącego, aby upewnić się, że nie nosi ona znamion uszkodzenia, takich jak pęknięcia. Kluczyk bezpieczeństwa Kluczyk bezpieczeństwa znajduje się pod pokrywą akumulatora. Kluczyk bezpieczeństwa służy do podłączenia akumulatora, który zasila silnik. Sprawdzanie kluczyka bezpieczeństwa Kluczyk bezpieczeństwa służy do podłączenia akumulatora, który zasila silnik.

• Uruchomić i wyłączyć silnik. Jeżeli kluczyk bezpieczeństwa działa prawidłowo, silnik uruchomi się tylko po przekręceniu kluczyka w położenie blokady bezpieczeństwa. Uchwyt hamulca silnika Uchwyt hamulca silnika zatrzymuje silnik. Po zwolnieniu uchwytu hamulca silnika następuje wyłączenie silnika. Aby przeprowadzić kontrolę hamulca silnika, należy uruchomić silnik, a następnie zwolnić uchwyt hamulca silnika. Jeśli silnik nie wyłączy się w czasie 3 sekund, autoryzowany punkt serwisowy Husqvarna powinien wyregulować hamulec silnika. (Rys. 19) Sprawdzanie zabezpieczenia przed niepożądanym uruchomieniem Skontrolować zabezpieczenie przed niepożądanym uruchomieniem urządzenia, aby upewnić się, że zapobiega ono uruchomieniu silnika.

1520 - 004 -1. Pchnąć dźwignię hamulca silnika w stronę drążka sterującego. Zabezpieczenie przed niepożądanym uruchomieniem urządzenia zatrzymuje ruch.

2. Popchnąć zabezpieczenie

przed niepożądanym uruchomieniem na zewnątrz. (Rys. 20)

3. Zwolnić zabezpieczenie

przed niepożądanym uruchomieniem urządzenia, aby upewnić się, że powróci do swojego położenia wyjściowego. Zasady bezpieczeństwa związane z akumulatorem OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia.

Używać akumulatorów Husqvarna wyłącznie do zasilania powiązanych produktów Husqvarna. Aby uniknąć obrażeń, nie należy używać akumulatora jako źródła zasilania innych produktów.

Nie korzystać z baterii jednorazowego użytku.

Ryzyko porażenia prądem. Nie przykładać zacisków akumulatora do kluczy, monet, śrub lub innych metalowych przedmiotów. Może to spowodować zwarcie akumulatora.

Nie wkładać żadnych przedmiotów do szczelin powietrznych akumulatora.

Chronić akumulator przed bezpośrednim działaniem promieni słonecznych, wysoką temperaturą i otwartym płomieniem. Akumulator może wybuchnąć i spowodować oparzenia i/lub oparzenia chemiczne.

Akumulator należy chronić przed deszczem i wodą.

Akumulator należy chronić przed działaniem mikrofal i wysokiego ciśnienia.

Nie próbować rozbierać ani rozbijać akumulatora.

Jeśli doszło do wycieku z akumulatora, unikać kontaktu cieczy ze skórą i oczami. W przypadku dotknięcia cieczy przemyć skórę dużą ilością wody i zgłosić się do lekarza.

Akumulator można użytkować w zakresie temperatur od -10°C do 40°C. 1520 - 004 - 381• Do czyszczenia akumulatora ani ładowarki nie należy używać wody. Patrz Czyszczenie akumulatora i ładowarki na stronie 388

Nie należy używać wadliwego ani uszkodzonego akumulatora.

Przechowywać akumulatory z dala od metalowych przedmiotów, takich jak gwoździe, monety czy biżuteria. Zasady bezpieczeństwa w czasie obsługi ładowarki OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia.

Używać ładowarki QC jedynie do ładowania akumulatorów wymiennych Husqvarna.

Istnieje ryzyko porażenie prądem i zwarcia. Nie wkładać żadnych przedmiotów do szczelin wentylacyjnych ładowarki. Nie należy podejmować prób rozmontowania ładowarki. Nie zwierać końcówek ładowarki metalowymi przedmiotami. Należy korzystać z zatwierdzonego gniazda zasilania.

Niniejszy produkt podczas pracy wytwarza pole elektromagnetyczne. W pewnych okolicznościach pole to może zakłócać pracę aktywnych lub pasywnych implantów medycznych. Przed użyciem tego produktu osoby z wszczepionym implantem medycznym powinny skonsultować się z lekarzem i producentem implantu w celu ograniczenia ryzyka poważnych lub śmiertelnych obrażeń.

Należy regularnie sprawdzać, czy przewód zasilający ładowarki do akumulatora nie jest uszkodzony i popękany.

Nie podnosić ładowarki do akumulatora za przewód zasilający. Aby odłączyć ładowarkę do akumulatora od gniazda, wyciągnąć wtyczkę. Nie ciągnąć z przewód.

Uważać, aby przewód zasilający i przedłużacze nie stykały się z wodą, olejem ani nie dotykały ostrych krawędzi. Uważać także, aby przewód nie został zakleszczony w drzwiach, furtkach, płotach itp. Może to spowodować, że ładowarka znajdzie się pod napięciem.

1520 - 004 -• Do czyszczenia ładowarki nie należy używać wody.

Ładowarka do akumulatora może być używana przez dzieci, które przekroczyły 8 rok życia, oraz przez osoby o ograniczonych zdolnościach fizycznych, sensorycznych bądź umysłowych lub nie posiadające odpowiedniego doświadczenia i wiedzy, jeśli są one pod nadzorem lub zostały poinstruowane w zakresie bezpiecznego użytkowania ładowarki i rozumieją wiążące się z nią zagrożenia. Dzieci nie mogą bawić się ładowarką do akumulatora. Dzieci nie mogą bez nadzoru czyścić urządzenia ani przeprowadzać jego konserwacji.

Nie należy ładować akumulatorów nieprzeznaczonych do ładowania.

Nie używać ładowarki do akumulatora w pobliżu łatwopalnych materiałów lub materiałów, które mogą powodować korozję. Ładowarki nie należy przykrywać. W razie zauważenia dymu lub ognia należy odłączyć ładowarkę od źródła zasilania.

Nie należy używać wadliwej lub uszkodzonej ładowarki do akumulatora.

Należy ładować akumulator wyłącznie wewnątrz budynku, w pomieszczeniu z dobrym przepływem powietrza i z dala od światła słonecznego. Nie ładować akumulatora w wilgotnym otoczeniu. Instrukcje bezpieczeństwa dotyczące konserwacji OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia.

Przed przystąpieniem do konserwacji wyjąć kluczyk zabezpieczający.

Prace konserwacyjne należy wykonywać w prawidłowy sposób, aby zwiększyć żywotność produktu i zmniejszyć ryzyko wypadków. Wykonanie profesjonalnych napraw należy zlecić autoryzowanemu punktowi serwisowemu. Więcej informacji można uzyskać w najbliższym punkcie serwisowym. 1520 - 004 - 383• Należy wykonywać jedynie prace konserwacyjne opisane w instrukcji obsługi.

Podczas obsługi osprzętu tnącego należy zakładać specjalistyczne rękawice. Ostrze jest bardzo ostre i może łatwo doprowadzić do skaleczenia.

Aby uzyskać jak najlepsze efekty i zapewnić bezpieczeństwo, należy utrzymywać krawędzie tnące naostrzone i czyste.

Regularnie oddawać urządzenie do autoryzowanego punktu serwisowego w celu jego kontroli i dokonania koniecznych regulacji lub napraw.

Wymienić uszkodzone, zużyte lub zniszczone części.

Należy przestrzegać instrukcji wymiany akcesoriów. Używać wyłącznie akcesoriów od producenta urządzenia.

Gdy urządzenie nie jest użytkowane, należy przechowywać produkt, akumulator i ładowarkę z dala od siebie, w suchym i zamkniętym pomieszczeniu. Upewnić się, że dzieci ani osoby niepowołane nie mogą uzyskać dostępu do produktu, akumulatora ani ładowarki. Montaż Wstęp OSTRZEŻENIE: Przed zmontowaniem produktu należy zapoznać się z rozdziałem dotyczącym bezpieczeństwa. Montaż uchwytu

1. Wymontować nakrętkę uchwytu oraz podkładkę

z płyty na górnym uchwycie.

2. Ustawić górny uchwyt w pozycji na górnej części

dolnego uchwytu. UWAGA: Sprawdzić, czy przewody nie zostały zablokowane i czy nie są uszkodzone.

3. Przymocować podkładkę i dźwignię regulacji

4. Podczas użytkowania produktu przy ścianie

należy obrócić uchwyt na bok, aby ustawić go w odpowiedniej pozycji roboczej. (Rys. 22) Przeznaczenie Wstęp OSTRZEŻENIE: Przed użyciem urządzenia należy przeczytać ze zrozumieniem rozdział poświęcony bezpieczeństwu. Husqvarna Connect Husqvarna Connect to darmowa aplikacja na urządzenia mobilne. Husqvarna ConnectHusqvarna

1. Pobierz aplikację Husqvarna Connect na swoim

urządzeniu mobilnym.

2. Zarejestruj się w aplikacji Husqvarna Connect.

3. Wykonaj instrukcje wyświetlane w aplikacji

Husqvarna Connect, aby nawiązać połączenie i zarejestrować produkt. Husqvarna Fleet Services

to rozwiązanie wykorzystujące technologię chmury, umożliwiające operatorowi przegląd wszystkich podłączonych produktów. Na tym produkcie można zamontować czujnik Husqvarna Fleet Services

zbiera dane o produkcie i pozwala użytkownikowi połączyć się z systemem Husqvarna Fleet Services

podaje takie dane jak czas pracy, okresy serwisowe oraz położenie produktu. Aby uzyskać więcej informacji na temat Husqvarna Fleet Services

, pobierz aplikację Husqvarna Fleet Services

lub porozmawiaj ze swoim przedstawicielem firmy Husqvarna. Przygotowanie czujnika (akcesorium)

1. Otworzyć osłonę czujnika za pomocą

przeznaczonego do tego klucza. (Rys. 23)

3. Włożyć baterię do czujnika. Zapali się dioda LED

4. Pobrać aplikację Husqvarna Fleet Services

5. Zalogować się do aplikacji Husqvarna Fleet

6. Przeprowadzić proces parowania. Więcej informacji

znajduje się w Proces parowania aplikacji z produktem na stronie 385 Proces parowania aplikacji z produktem

1. Zalogować się do aplikacji Husqvarna Fleet

2. Wybrać produkt w aplikacji.

3. Za pomocą urządzenia przenośnego zeskanować

kod znajdujący się za czujnikiem, aby zainstalować czujnik w aplikacji. Uwaga: Przeprowadzanie parowania aplikacji z produktem jest konieczne tylko raz. Montaż czujnika

1. Należy sprawdzić, czy czujnik jest podłączony

do aplikacji Husqvarna Fleet Services

. Więcej informacji znajduje się w Proces parowania aplikacji z produktem na stronie 385

2. Wywiercić 2 otwory zgodnie z oznaczeniami na

gnieździe osłony. (Rys. 25) Uwaga: Sprawdzić, czy otwory mają takie same wymiary jak nity dostarczone z czujnikiem.

3. Za pomocą szczypiec płaskich usunąć zewnętrzne

otwory gniazda czujnika. (Rys. 26)

4. Wywiercić 2 otwory o średnicy zgodnie

z oznaczeniami na gnieździe czujnika. (Rys. 27)

5. Dopasować gniazdo czujnika do gniazda osłony.

6. Przymocować gniazdo czujnika za pomocą nitów.

7. Zamontować czujnik w gnieździe czujnika.

Wyrównać białe oznaczenie na czujniku z oznaczeniem na gnieździe czujnika. (Rys. 29)

8. Zamknąć pokrywę czujnika i zablokować ją za

pomocą przeznaczonego do tego klucza. Upewnić się, że logo z literą Husqvarna „H” jest skierowane górą częścią w stronę kluczyka bezpieczeństwa. (Rys. 30) Regulacja wysokości koszenia Można ustawiać 4 różnych wysokości koszenia w przypadku modelu LB 442i. Można ustawiać 6 różnych wysokości koszenia w przypadku modelu LB 448i.

1. Popchnąć regulator wysokości koszenia w kierunku

koła, a następnie do tyłu, aby zwiększyć wysokość koszenia.

2. Popchnąć regulator wysokości koszenia w kierunku

koła, a następnie do przodu, aby zmniejszyć wysokość koszenia. (Rys. 31) UWAGA: Nie należy ustawiać zbyt niskiej wysokości koszenia. Noże mogą uderzyć w ziemię, jeśli powierzchnia trawnika nie jest równa. Akumulator OSTRZEŻENIE: Przed rozpoczęciem korzystania z akumulatora należy przeczytać ze zrozumieniem rozdział poświęcony bezpieczeństwu. Należy również przeczytać uważnie instrukcję obsługi dołączoną do akumulatora i ładowarki. Stan akumulatora Na wyświetlaczu pokazywane są informacje o stanie naładowania akumulatora i sygnalizowane ewentualne problemy. Stan naładowania akumulatora jest wyświetlany przez 5 s po wyłączeniu urządzenia lub po naciśnięciu przycisku wskaźnika akumulatora. W przypadku wystąpienia błędu włącza się symbol ostrzegawczy na akumulatorze. Patrz Akumulator na stronie 389

(Rys. 32) 1520 - 004 - 385Diody LED Stan akumulatora Świecą się wszystkie dio- dy LED. W pełni naładowany (75– 100%). Świecą się diody LED 1, LED 2, LED 3. Poziom naładowania aku- mulatora 50–75%. Świecą się diody LED 1, LED 2. Poziom naładowania aku- mulatora 25–50%. Świeci się dioda LED 1. Poziom naładowania aku- mulatora: 0–25%. Miga dioda LED 1. Akumulator rozładowany. Naładuj akumulator. Ładowanie akumulatora Przed pierwszym użyciem należy naładować akumulator. W chwili dostawy do klienta akumulator jest naładowany jedynie w 30%. Uwaga: Ładowarka do akumulatora musi zostać podłączona do napięcia i częstotliwości wskazanych na tabliczce znamionowej. Akumulator nie ładuje się, gdy temperatura akumulatora przekracza 50°C. Przed rozpoczęciem ładowania ładowarka zmniejsza temperaturę akumulatora.

1. Podłączyć jeden koniec przewodu zasilającego

ładowarki do gniazda ładowarki.

2. Podłączyć drugi koniec przewodu zasilającego

ładowarki do gniazda sieciowego z uziemieniem. Dioda ładowarki błyśnie jeden raz na zielono. (Rys. 33)

3. Włóż akumulator do ładowarki. Kiedy akumulator jest

prawidłowo podłączony do ładowarki, włącza się na niej zielona dioda. (Rys. 34)

4. Akumulator jest całkowicie naładowany, gdy włączą

się wszystkie diody. Akumulator można ładować przez maks. 24 godziny.

5. Aby odłączyć ładowarkę od gniazda sieciowego,

należy ciągnąć za wtyczkę, a nie za przewód.

6. Akumulator należy wyjąć z ładowarki.

Stan ładowania akumulatora Akumulator litowo-jonowy Husqvarna można ładować i używać przy różnych poziomach naładowania. Akumulator nie jest uszkodzony. W pełni naładowany akumulator nie będzie się rozładowywał, nawet jeśli zostanie w ładowarce. Wyświetlacz LED Stan ładowania Miga dioda LED 1. 0–25% Dioda LED 1 świeci, a dio- da LED 2 miga. 25–50% Wyświetlacz LED Stan ładowania Diody LED 1 i LED 2 świecą, a dioda LED 3 mi- ga. 50–75% Diody LED 1, LED 2 i LED 3 świecą, a dioda LED 4 miga. 75–100% Świecą diody LED 1, LED 2, LED 3 i LED 4 Akumulator całkowicie na- ładowany Uruchamianie produktu

1. Unieść pokrywę akumulatora.

2. Umieścić naładowany akumulator w gnieździe

nr 1 pod pokrywą akumulatora. Aby zapewnić dłuższy czas pracy, należy umieść drugi akumulator w gnieździe nr 2.

3. Odłączyć kluczyk bezpieczeństwa od uchwytu.

4. Wsunąć kluczyk w blokadę bezpieczeństwa. (Rys.

5. Należy pozostawać za maszyną.

6. Nacisnąć przycisk wł./wył. na panelu sterowania.

Włączy się wyświetlacz.

7. Poluzować opóźniacz rozruchu. (Rys. 20)

8. Pchnąć dźwignię hamulca silnika w stronę drążka

sterującego. (Rys. 36) Korzystanie z funkcji SavE Urządzenie wyposażone jest w funkcję oszczędzania akumulatora (SavE), która zapewnia dłuższy czas pracy.

1. Aby uruchomić funkcję, należy nacisnąć przycisk

SavE (A). Na wyświetlaczu pojawi się symbol SavE (B).

2. Ponowne naciśnięcie przycisku SavE wyłączy

funkcję. Symbol SavE (B) przestanie być wyświetlany. (Rys. 37) Funkcja SavE zostanie wyłączona automatycznie, jeśli okaże się, że stan podłoża wymaga zastosowania większej mocy. Funkcja SavE ponownie uruchomi się automatycznie, gdy tylko stan podłoża na to pozwoli. Funkcja PowerBoost Jeżeli urządzenie jest używane do ścinania mokrej lub długiej trawy, silnik automatycznie zwiększy prędkość obrotową. W celu wydłużenia czasu pracy akumulatora silnik automatycznie powraca do trybu standardowego, gdy funkcja PowerBoost nie jest potrzebna. Silnik gaśnie Podczas pracy nóż i silnik mogą chwilowo zatrzymać się z powodu przeszkód, takich jak nagromadzona trawa pod pokrywą zespołu tnącego. W takim przypadku, jeśli dźwignia hamulca silnikowego jest

1520 - 004 -nadal wciśnięta w dół, urządzenie automatycznie uruchamia się ponownie. Jeśli urządzenie nie uruchomi się ponownie w ciągu 5-10sekund, konieczne może być wyczyszczenie obszaru pod pokrywą zespołu tnącego. Patrz Czyszczenie produktu na stronie 388

OSTRZEŻENIE: Jeśli silnik się zatrzyma, urządzenie będzie próbować automatycznie uruchomić się ponownie przez 5-10 sekund. Przed sprawdzeniem pokrywy zespołu tnącego należy odczekać co najmniej 15 sekund. OSTRZEŻENIE: Przed sprawdzeniem pokrywy zespołu tnącego zwolnić dźwignię hamulca silnikowego, przekręcić kluczyk bezpieczeństwa do pozycji0, wyjąć akumulator i odczekać co najmniej 5sekund. Jeśli przeszkoda zostanie usunięta i produkt przypadkowo uruchomi się, można odnieść obrażenia. Wyłączanie produktu Urządzenie zatrzymuje się automatycznie, jeśli nie jest używane przez 3 min.

1. Aby wyłączyć silnik, należy zwolnić uchwyt hamulca

2. Nacisnąć przycisk WŁ./WYŁ. na panelu sterowania.

Wszystkie diody LED i symbole przestaną być wyświetlane. (Rys. 38)

3. Wyjąć kluczyk z blokady bezpieczeństwa i umieścić

go w uchwycie. Uzyskiwanie dobrych rezultatów

• Używać zawsze dobrze naostrzonych ostrzy. Stępione ostrze daje nierównomierne rezultaty, a ścinana powierzchnia żółknie. Naostrzone ostrze zużywa również mniej energii niż ostrze stępione.

• Nie należy kosić więcej niż ⅓ długości trawy. Najpierw należy kosić przy użyciu dużej wysokości koszenia. Zbadać rezultaty i obniżyć wysokość koszenia do odpowiedniego poziomu. Jeśli trawa jest bardzo długa, w razie konieczności należy przejechać powoli i ściąć dwukrotnie.

• Kosić za każdym razem w różnych kierunkach, aby uniknąć powstawania pasów na trawniku.

• Utrzymywać osłonę zespołu tnącego w czystości. Nagromadzenie trawy i zanieczyszczeń po wewnętrznej stronie osłony zespołu tnącego może zmniejszyć efekt koszenia. Patrz Czyszczenie produktu na stronie 388

Przegląd Wstęp OSTRZEŻENIE: Przed przeprowadzeniem konserwacji należy przeczytać i zrozumieć rozdział o bezpieczeństwie. Do wykonywania wszelkich prac serwisowych i naprawczych konieczne jest specjalistyczne przeszkolenie. Gwarantujemy dostępność profesjonalnych napraw i usług serwisowych. Jeśli dany dealer nie jest autoryzowanym punktem serwisowym, poproś sprzedawcę o informacje na temat najbliższego autoryzowanego punktu serwisowego. Aby uzyskać więcej szczegółowych informacji, patrz www.husqvarna.com. Plan konserwacji Odstępy pomiędzy konserwacjami obliczane są w oparciu o codzienne wykorzystanie produktu. Odstępy te ulegają zmianie, jeśli maszyna nie jest użytkowana codziennie. Czynności konserwacyjne oznaczone znakiem *, patrz Instrukcje bezpieczeństwa dotyczące obsługi na stronie

Każde użycie Co mie- siąc Co sezon Przeprowadzenie ogólnego przeglądu X Sprawdzić zabezpieczenie przed niepożądanym uruchomieniem.* X Sprawdzić i oczyścić filtr powietrza z trawy lub brudu X Sprawdzić, czy urządzenia zabezpieczające są sprawne.* X Kontrola osprzętu tnącego X Sprawdzanie osłony cięcia* X Sprawdzić uchwyt hamulca silnika.* X 1520 - 004 - 387Każde użycie Co mie- siąc Co sezon Sprawdzić, czy przycisk WŁ./WYŁ. działa poprawnie i jest sprawny. X Sprawdzić akumulator pod kątem uszkodzeń. X Sprawdzić naładowanie akumulatora. X Sprawdzić, czy przyciski zwalniające akumulator działają prawidłowo oraz czy blokują go na miejscu w urządzeniu.

Oczyścić wloty powietrza. Sprawdzić, czy do wlotów powietrza nie przedostały się brud lub trawa.

Sprawdzić, czy ładowarka nie jest uszkodzona oraz czy działa prawidłowo. X Sprawdzić połączenia pomiędzy akumulatorem a urządzeniem. Sprawdzić rów- nież połączenie pomiędzy akumulatorem a ładowarką.

• Należy upewnić się, że nakrętki i śruby maszyny są dokręcone.

• Upewnić się, że przewody urządzenia nie znajdują się w położeniu, w którym mogłyby ulec uszkodzeniu. Wymiana ostrza

1. Zablokować ostrze przy użyciu drewnianego bloku.

2. Wykręcić śrubę ostrza, wyjąć podkładkę sprężynową

3. Skontrolować wspornik ostrza oraz śrubę ostrza pod

kątem uszkodzeń. a) Podczas wymiany ostrza lub wspornika ostrza należy również wymienić śrubę ostrza, podkładkę sprężynową i podkładkę cierną.

4. Skontrolować wał silnika, aby upewnić się, że nie

5. Podczas mocowania nowego ostrza należy

skierować zakrzywione końce ostrza ku osłonie modułu tnącego. (Rys. 41)

6. Umieścić podkładkę cierną i ostrze tak, aby dotykały

wspornika ostrza. (Rys. 42)

7. Upewnić się, że ostrze jest wyrównane względem

środka wału silnika. (Rys. 43)

8. Zablokować ostrze przy użyciu drewnianego bloku.

9. Zamocować podkładkę sprężynową i dokręcić śrubę

momentem dokręcania wynoszącym 65-75 Nm. (Rys. 45)

10. Obracać ostrzem za pomocą ręki i sprawdzić, czy

obraca się swobodnie. OSTRZEŻENIE: Stosować rękawice ochronne. Ostrze jest bardzo ostre i może łatwo doprowadzić do skaleczenia.

11. Uruchomić maszynę w celu przetestowania ostrza.

Jeśli ostrze nie zostało zamontowane prawidłowo, maszyna będzie wibrować lub rezultaty koszenia będą niezadowalające. Czyszczenie produktu

• Plastikowe części należy czyścić czystą i suchą ściereczką.

• Do czyszczenia urządzenia nie należy używać wody. Woda mogłaby dostać się do akumulatora lub silnika i wywołać zwarcie lub uszkodzenie urządzenia.

• Nie używać myjek wysokociśnieniowych do czyszczenia urządzenia.

• Nie polewać silnika bezpośrednio wodą.

• W celu usunięcia liści, trawy i brudu należy użyć szczotki. Czyszczenie akumulatora i ładowarki OSTRZEŻENIE: Do czyszczenia akumulatora i ładowarki nie należy używać wody. OSTRZEŻENIE: Do czyszczenia akumulatora nie należy używać żadnych substancji chemicznych.

• Przed włożeniem akumulatora do ładowarki należy sprawdzić, czy akumulator i ładowarka są czyste i suche.

• Zaciski akumulatora należy czyścić sprężonym powietrzem lub miękką i suchą szmatką.

• Powierzchnie akumulatora i ładowarki należy czyścić miękką i suchą szmatką.

1520 - 004 -Kontrola osprzętu tnącego OSTRZEŻENIE: Aby uniknąć niezamierzonego uruchomienia, należy wyjąć kluczyk, wymontować akumulator i odczekać przynajmniej 5s. OSTRZEŻENIE: W trakcie konserwacji narzędzi tnących należy korzystać z rękawic ochronnych. Ostrze jest bardzo ostre i może łatwo doprowadzić do skaleczenia.

1. Należy skontrolować, czy osprzęt tnący nie jest

uszkodzony bądź pęknięty. Zawsze wymieniać uszkodzony osprzęt tnący.

2. Obejrzeć ostrze i upewnić się, że nie jest

uszkodzone lub stępione. Uwaga: Po ostrzeniu ostrze należy wypoziomować. Ostrzenie, wymiana i poziomowanie ostrza winno zostać przeprowadzone przez centrum serwisowe. W przypadku uderzenia w przeszkodę, która zatrzymuje maszynę, należy wymienić uszkodzone ostrze. Pozwolić, aby przedstawiciel serwisowy oszacował, czy ostrze można naostrzyć czy wymienić. Rozwiązywanie problemów Akumulator Dioda na akumulatorze Przyczyna Rozwiązanie Miga zielona dioda LED. Napięcie akumulatora jest niskie. Naładować akumulator. Patrz Ładowanie akumu- latora na stronie 386

Miga dioda LED błędu. Akumulator jest słaby. Naładować akumulator. Patrz Akumulator na stro- nie 389

Temperatura środowiska pracy jest zbyt wysoka lub zbyt niska. Akumulator można użytkować w zakresie tempe- ratur od -10°C do 40°C. Przepięcie. Sprawdzić, czy napięcie sieciowe jest takie, jak podano na tabliczce znamionowej na urządzeniu. Wyjąć akumulator z ładowarki. Odczekać 5 s i spróbować ponownie naładować akumulator. Jeśli problem utrzymuje się, skontaktować się z autoryzowanym warsztatem obsługi technicznej. Dioda LED błędu jest włączona. Zbyt wysoka różnica między ogniwa- mi akumulatora (1V). Skontaktować się z autoryzowanym punktem ser- wisowym. Ładowarka Dioda na ładowarce Przyczyna Rozwiązanie Miga dioda LED błę- du. Temperatura środowiska pracy jest zbyt wysoka lub zbyt niska. Ładowarkę akumulatora można użytkować w zakresie temperatur od 5°C do 40°C. Dioda LED błędu jest włączona. Skontaktować się z autoryzowanym punktem serwiso- wym. 1520 - 004 - 389Panel sterowania Kod błędu (liczba błysków) Możliwe usterki Możliwe działania 5 Prędkość obrotowa silnika spada zbyt mocno i silnik wyłącza się. Wyczyścić zespół tnący i zwiększyć wyso- kość koszenia. Patrz Regulacja wysokości koszenia na stronie 385 . Jeśli problem utrzy- muje się, skontaktować się z warsztatem ob- sługi technicznej. 8 Akumulator jest słaby. Naładować akumulator. Patrz Ładowanie akumulatora na stronie 386

9 Błąd akumulatora lub brak sygnału z akumu- latora. Prawidłowo umieścić akumulator w urządze- niu i sprawdzić złącze akumulatora. Jeśli mi- ga dioda LED błędu na akumulatorze, patrz Akumulator na stronie 385

10 Sterownik silnika jest zbyt gorący. Wyłączyć silnik i poczekać, aż ostygnie. Inne błędy W przypadku wystąpienia innego błędu wyjąć kluczyk bezpieczeństwa oraz akumulator i skonsultować się z autoryzowanym warsztatem obsługi technicznej. Panel sterowania Kod błędu (liczba błysków) Możliwe usterki Możliwe działania 1 Silnika przekładniowy jest zbyt gorący. Pozwolić, aby urządzenie ostygło. Upewnić się, że trawa nie przedostała się do przekład- ni. W razie konieczności oczyścić pokrywę przekładni. 5 Prędkość obrotowa silnika spada zbyt mocno i silnik wyłącza się. Wyczyścić zespół tnący i zwiększyć wyso- kość koszenia. Więcej informacji znajduje się

Regulacja wysokości koszenia na stronie

. Jeśli problem utrzymuje się, skontakto- wać się z warsztatem obsługi technicznej. 8 Akumulator jest słaby. Naładować akumulator. Patrz Ładowanie akumulatora na stronie 386

9 Błąd akumulatora lub brak sygnału z akumu- latora. Prawidłowo umieścić akumulator w urządze- niu i sprawdzić złącze akumulatora. Jeśli mi- ga dioda LED błędu na akumulatorze, patrz Akumulator na stronie 385

10 Sterownik silnika jest zbyt gorący. Wyłączyć silnik i poczekać, aż ostygnie. Inne błędy W przypadku wystąpienia innego błędu wyjąć kluczyk bezpieczeństwa oraz akumulator i skonsultować się z autoryzowanym warsztatem obsługi technicznej. Transport, przechowywanie i utylizacja Wstęp OSTRZEŻENIE: Aby uniknąć niezamierzonego uruchomienia w trakcie transportu, należy wyjąć kluczyk bezpieczeństwa, wymontować akumulator i odczekać przynajmniej 5s. 390 1520 - 004 -Transport

• Przepisy dotyczące towarów niebezpiecznych mają zastosowanie do dołączonych akumulatorów litowo- jonowych.

• W przypadku transportu komercyjnego należy przestrzegać specjalnych wymagań umieszczonych na opakowaniu i etykietach.

• W trakcie przygotowywania urządzenia do transportu należy upewnić się, że postępuje się zgodnie z przepisami dotyczącymi materiałów niebezpiecznych. Mogą obowiązywać również lokalne przepisy.

• Zawsze wyjmować akumulator na czas transportu.

• Na złączach akumulatora należy przykleić taśmę i upewnić się, że akumulator nie może się przemieszczać w trakcie transportu.

• W trakcie transportu urządzenie należy zamocować. Przechowywanie

• Zawsze wyjmować akumulator do przechowania.

• Aby uniknąć wypadków, upewnić się, że akumulator jest odłączony od produktu podczas przechowywania.

• Akumulator należy trzymać w zamkniętym i suchym miejscu.

• Akumulator i ładowarkę należy trzymać w suchym miejscu, w którym nie występuje wilgoć ani mróz.

• Na czas przechowywania odłączyć akumulator od ładowarki.

• Nie przechowywać akumulatora w miejscu, gdzie może występować elektryczność statyczna. Nie przechowywać akumulatora w metalowym pojemniku.

• Akumulator należy przechowywać w temperaturze od 5°C do 25°C, w miejscu osłoniętym przed działaniem promieni słonecznych.

• Ładowarkę należy przechowywać w temperaturze od 5°C do 45°C, w miejscu osłoniętym przed działaniem promieni słonecznych.

• Przed odstawieniem urządzenia na dłuższe przechowywanie należy upewnić się, że poziom naładowania akumulatora wynosi 30%–50%.

• Urządzenie, akumulator i ładowarkę należy trzymać w zamkniętym pomieszczeniu, niedostępnym dla dzieci ani osób nieupoważnionych.

• Przed odstawieniem urządzenia na dłuższe przechowywanie należy je wyczyścić oraz przeprowadzić pełny przegląd. Utylizacja Symbole znajdujące się na urządzeniu oraz na opakowaniu informują o tym, że nie wolno traktować go jak zwykłego odpadu domowego. Musi ono zostać oddane do odpowiedniego punktu pobierania surowców wtórnych, zajmującego się przetwarzaniem urządzeń elektrycznych oraz elektronicznych. Przekazując produkt w odpowiednie miejsce, pomagasz przeciwdziałać jego potencjalnemu negatywnemu wpływowi na środowisko naturalne i ludzi. Aby uzyskać więcej informacji na temat recyklingu niniejszego produktu, skontaktować się z urzędem miasta lub gminy, przedsiębiorstwem gospodarki komunalnej albo punktem sprzedaży, w którym produkt został kupiony. (Rys. 46) Dane techniczne LB 442i LB 448i Napęd noży Typ silnika BLDC (bezszczotkowy) 36

BLDC (bezszczotkowy) 36

Obroty silnika — SavE, obr/min* 2600 2600 Prędkość silnika – nominalna, obr./min* 3000 3000 Prędkość silnika – duże obciążenie, obr./min* 3500 3500 Moc silnika – maks., kW 1,8 1,8 Moc silnika – nominalna, kW 1,2 1,2 Waga Ciężar bez akumulatora (kg) 24,5 28 Akumulator 1520 - 004 - 391LB 442i LB 448i Typ akumulatora Akumulatory z serii Husq- varna Akumulatory z serii Husq- varna Czas pracy na akumulatorze Czas działania akumulatora, min

Czas działania akumulatora, min

Zmierzony poziom mocy akustycznej, w dB(A) 90 94 Poziom głośności, gwarantowana moc akustyczna L

Poziom ciśnienia akustycznego przy uchu operatora, dB(A)

0,3 0,3 Osprzęt tnący Wysokość koszenia, mm 35-55 30-60 Szerokość koszenia, cm 42 48 Nóż mulch blade 599707110 mulch blade 597466510

• Obroty na minutę Zatwierdzone akumulatory Marka Typ Pojemność akumulatora,

Swobodna praca mierzona z włączoną funkcją SavE i z 1 akumulatorem Husqvarna 5,2Ah (Bli200).

Praca swobodna mierzona z włączonym trybem standardowym i 1 akumulatorem Husqvarna 5,2Ah (Bli200).

Emisję hałasu do otoczenia zmierzono jako moc akustyczną (L

), zgodnie z dyrektywą WE 2000/14/WE.

Odnotowane dane dla ciśnienia akustycznego mają typowe rozproszenie statystyczne (odchylenie standardo- we) w wysokości 1,2 dB (A).

Odnotowane dane dla poziomu wibracji mają typowe rozproszenie statystyczne (odchylenie standardowe) w wysokości 0,2 m/s

. Norma dot. drgań EN 60335-2-77:2017, rozdział 20.105 392 1520 - 004 -Zatwierdzone ładowarki obsłu- gujące określone akumulatory, BLi Marka Napięcie wejścio- we, V Częstotliwość, Hz Moc, W QC80 Husqvarna 100–240 50–60 80 QC80F Husqvarna

QC250 Husqvarna 100-240 50–60 250 QC330 Husqvarna 100–240 50–60 330 QC500 Husqvarna 100–240 50–60 500 1520 - 004 - 393Deklaracja zgodności Deklaracja zgodności UE Firma Husqvarna AB, SE-561 82 Huskvarna, Szwecja, tel.: +46-36-146500, deklarujemy z pełną odpowiedzialnością, że produkt: Opis Kosiarka Marka Husqvarna Typ/model LB 442i, LB 448i Identyfikacja Numery seryjne z roku 2022 i nowsze spełnia wszystkie wymogi określone w odpowiednich dyrektywach i przepisach UE: Przepis Opis 2006/42/WE „w sprawie maszyn” 2014/30/UE „w sprawie kompatybilności elektromagnetycznej” 2000/14/WE „dotycząca emisji hałasu do środowiska” 2011/65/UE „dotycząca ograniczenia użycia niektórych substancji niebezpiecznych w sprzęcie elektrycz- nym i elektronicznym” oraz został zaprojektowany zgodnie z następującymi normami i parametrami technicznymi: EN 60335-1:2012/ A11:2014/A13:2017/A14:2019/A1:2019/A2:2019, EN

60335-2-77:2010, EN/IEC 62233:2008, EN

61000-6-3:2007/A1:2011, EN 61000-6-1:2007, EN IEC 63000:2018 Jednostka notyfikowana: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden potwierdza zgodność z dyrektywą rady 2000/14/WE, procedura oceny zgodności: Załącznik VI. Informacje dotyczące emisji hałasu, patrz Dane techniczne na stronie 391

Huskvarna, 2022-10-07 Claes Losdal, Szef ds. Rozwoju Produkcji/Produkty ogrodowe, Husqvarna AB Osoba odpowiedzialna za dokumentację techniczną
