ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ CS 3630DA HiKOKI

(Μετάφραση των αρχικών οδηγιών)

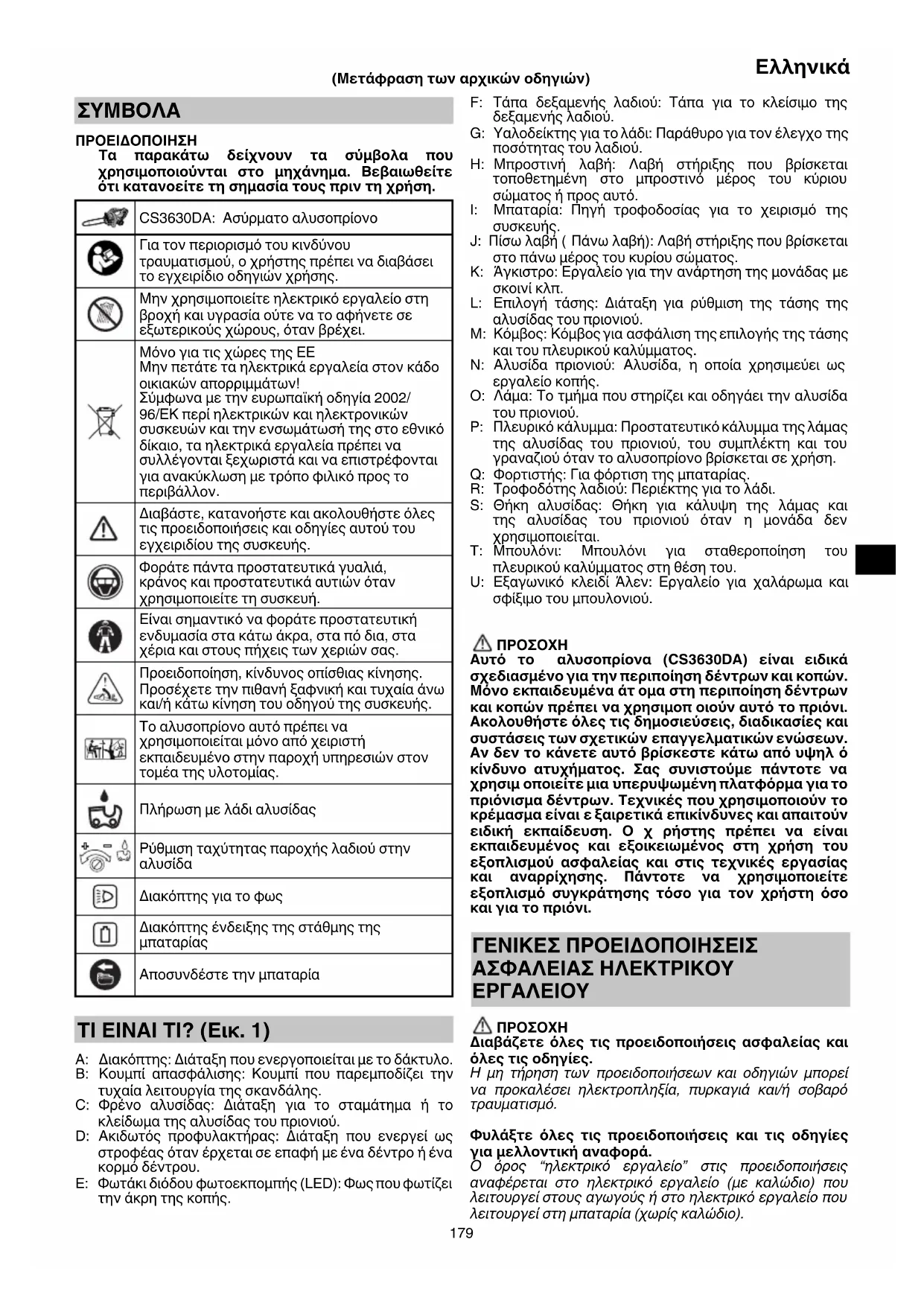

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Τα παρακάτω δείχνουν τα σύμβολα που χρησιμοποιούνται στο μηχάνημα. Βεβαιωθείτε ότι κατανοείτε τη σημασία τους πριν τη χρήση. CS3630DA: Ασύρματο αλυσοπρίονο Για τον περιορισμό του κινδύνου τραυματισμού, ο χρήστης πρέπει να διαβάσει το εγχειρίδιο οδηγιών χρήσης. Μην χρησιμοποιείτε ηλεκτρικό εργαλείο στη βροχή και υγρασία ούτε να το αφήνετε σε εξωτερικούς χώρους, όταν βρέχει. Μόνο για τις χώρες της ΕΕ Μην πετάτε τα ηλεκτρικά εργαλεία στον κάδο οικιακών απορριμμάτων! Σύμφωνα με την ευρωπαϊκή οδηγία 2002/ 96/ΕΚ περί ηλεκτρικών και ηλεκτρονικών συσκευών και την ενσωμάτωσή της στο εθνικό δίκαιο, τα ηλεκτρικά εργαλεία πρέπει να συλλέγονται ξεχωριστά και να επιστρέφονται για ανακύκλωση με τρόπο φιλικό προς το

Διαβάστε, κατανοήστε και ακολουθήστε όλες τις προειδοποιήσεις και οδηγίες αυτού του εγχειριδίου της συσκευής. Φοράτε πάντα προστατευτικά γυαλιά, κράνος και προστατευτικά αυτιών όταν χρησιμοποιείτε τη συσκευή. Είναι σημαντικό να φοράτε προστατευτική ενδυμασία στα κάτω άκρα, στα πό δια, στα χέρια και στους πήχεις των χεριών σας. Προειδοποίηση, κίνδυνος οπίσθιας κίνησης. Προσέχετε την πιθανή ξαφνική και τυχαία άνω και/ή κάτω κίνηση του οδηγού της συσκευής. Το αλυσοπρίονο αυτό πρέπει να χρησιμοποιείται μόνο από χειριστή εκπαιδευμένο στην παροχή υπηρεσιών στον τομέα της υλοτομίας. Πλήρωση με λάδι αλυσίδας Ρύθμιση ταχύτητας παροχής λαδιού στην

Διακόπτης για το φως Διακόπτης ένδειξης της στάθμης της

Αποσυνδέστε την μπαταρία TΙ ΕΙΝΑΙ ΤΙ? (Εικ. 1) A: Διακόπτης: Διάταξη που ενεργοποιείται με το δάκτυλο. B: Κουμπί απασφάλισης: Κουμπί που παρεμποδίζει την τυχαία λειτουργία της σκανδάλης. C: Φρένο αλυσίδας: Διάταξη για το σταμάτημα ή το κλείδωμα της αλυσίδας του πριονιού. D: Ακιδωτός προφυλακτήρας: Διάταξη που ενεργεί ως στροφέας όταν έρχεται σε επαφή με ένα δέντρο ή ένα κορμό δέντρου.

Φωτάκι διόδου φωτοεκπομπής (LED): Φως που φωτίζει την άκρη της κοπής. F: Τάπα δεξαμενής λαδιού: Τάπα για το κλείσιμο της δεξαμενής λαδιού. G: Υαλοδείκτης για το λάδι: Παράθυρο για τον έλεγχο της ποσότητας του λαδιού. H: Μπροστινή λαβή: Λαβή στήριξης που βρίσκεται τοποθετημένη στο μπροστινό μέρος του κύριου σώματος ή προς αυτό. I: Μπαταρία: Πηγή τροφοδοσίας για το χειρισμό της

J: Πίσω λαβή ( Πάνω λαβή): Λαβή στήριξης που βρίσκεται στο πάνω μέρος του κυρίου σώματος. K: Άγκιστρο: Εργαλείο για την ανάρτηση της μονάδας με σκοινί κλπ. L: Επιλογή τάσης: Διάταξη για ρύθμιση της τάσης της αλυσίδας του πριονιού. M: Κόμβος: Κόμβος για ασφάλιση της επιλογής της τάσης και του πλευρικού καλύμματος. N: Αλυσίδα πριονιού: Αλυσίδα, η οποία χρησιμεύει ως εργαλείο κοπής. O: Λάμα: Το τμήμα που στηρίζει και οδηγάει την αλυσίδα του πριονιού. P: Πλευρικό κάλυμμα: Προστατευτικό κάλυμμα της λάμας της αλυσίδας του πριονιού, του συμπλέκτη και του γραναζιού όταν το αλυσοπρίονο βρίσκεται σε χρήση. Q: Φορτιστής: Για φόρτιση της μπαταρίας. R: Τροφοδότης λαδιού: Περιέκτης για το λάδι. S: Θήκη αλυσίδας: Θήκη για κάλυψη της λάμας και της αλυσίδας του πριονιού όταν η μονάδα δεν χρησιμοποιείται. T: Μπουλόνι: Μπουλόνι για σταθεροποίηση του πλευρικού καλύμματος στη θέση του. U: Εξαγωνικό κλειδί Άλεν: Εργαλείο για χαλάρωμα και σφίξιμο του μπουλονιού.

Αυτό το αλυσοπρίονα (CS3630DA) είναι ειδικά σχεδιασμένο για την περιποίηση δέντρων και κοπών. Μόνο εκπαιδευμένα άτ ομα στη περιποίηση δέντρων και κοπών πρέπει να χρησιμοπ οιούν αυτό το πριόνι. Ακολουθήστε όλες τις δημοσιεύσεις, διαδικασίες και συστάσεις των σχετικών επαγγελματικών ενώσεων. Αν δεν το κάνετε αυτό βρίσκεστε κάτω από υψηλ ό

ατυχήματος. Σας συνιστούμε πάντοτε να χρησιμ οποιείτε μια υπερυψωμένη πλατφόρμα για το πριόνισμα δέντρων. Τεχνικές που χρησιμοποιούν το κρέμασμα είναι ε ξαιρετικά επικίνδυνες και απαιτούν ειδική εκπαίδευση. Ο χ ρήστης πρέπει να είναι εκπαιδευμένος και εξοικειωμένος στη χρήση του εξοπλισμού ασφαλείας και στις τεχνικές εργασίας και αναρρίχησης. Πάντοτε να χρησιμοποιείτε εξοπλισμό συγκράτησης τόσο για τον χρήστη όσο και για το πριόνι. ΓΕΝΙΚΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ΗΛΕΚΤΡΙΚΟΥ

Διαβάζετε όλες τις προειδοποιήσεις ασφαλείας και όλες τις οδηγίες. Η μη τήρηση των προειδοποιήσεων και οδηγιών μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά και/ή σοβαρό τραυματισμό. Φυλάξτε όλες τις προειδοποιήσεις και τις οδηγίες για μελλοντική αναφορά. Ο όρος “ηλεκτρικό εργαλείο” στις προειδοποιήσεις αναφέρεται στο ηλεκτρικό εργαλείο (με καλώδιο) που λειτουργεί στους αγωγούς ή στο ηλεκτρικό εργαλείο που λειτουργεί στη μπαταρία (χωρίς καλώδιο). 000BookCS3630DA.indb179000BookCS3630DA.indb179 2019/07/2917:49:582019/07/2917:49:58180

1) Ασφάλεια χώρου εργασίας

a) Διατηρείτε το χώρο εργασίας καθαρό και καλά

Σε ακατάστατες ή σκοτεινές περιοχές μπορεί να προκληθούν ατυχήματα. b) Μην χρησιμοποιείτε τα ηλεκτρικά εργαλεία σε περιβάλλον, στο οποίο μπορεί να προκληθεί έκρηξη, όπως παρουσία εύφλεκτων υγρών, αερίων ή σκόνης. Τα ηλεκτρικά εργαλεία δημιουργούν σπινθήρες, οι οποίοι μπορεί να αναφλέξουν τη σκόνη ή τον

c) Κρατήστε τα παιδιά και τους παρευρισκόμενους μακριά όταν χρησιμοποιείτε ένα ηλεκτρικό

Αν αποσπαστεί η προσοχή σας, υπάρχει κίνδυνος να χάσετε τον έλεγχο.

a) Τα φις των ηλεκτρικών εργαλείων πρέπει να είναι κατάλληλα για τις πρίζες. Μην τροποποιήσετε ποτέ το φις

οποιονδήποτε τρόπο. Μη χρησιμοποιείτε φις προσαρμογής με γειωμένα ηλεκτρικά εργαλεία. Τα μη τροποποιημένα φις και οι κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτροπληξίας. b) Αποφύγετε τη σωματική επαφή με γειωμένες επιφάνειες όπως σωλήνες, θερμάστρες, μαγειρικές συσκευές και ψυγεία. Υπάρχει αυξημένος κίνδυνος ηλεκτροπληξίας όταν το σώμα σας είναι γειωμένο. c) Μην εκθέτετε τα ηλεκτρικά εργαλεία στη βροχή ή σε συνθήκες υγρασίας. Το νερό που εισέρχεται σε ένα ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας. d) Μην ασκείτε δύναμη στο καλώδιο. Μη χρησιμοποιείτε ποτέ το καλώδιο για να μεταφέρετε, να τραβήξετε ή να βγάλετε από την πρίζα το ηλεκτρικό εργαλείο. Κρατήστε το καλώδιο μακριά από θερμότητα, λάδι, κοφτερές γωνίες και κινούμενα μέρη. Τα κατεστραμμένα ή μπερδεμένα καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας. e) Όταν χρησιμοποιείτε το εργαλείο σε εξωτερικό χώρο, χρησιμοποιήστε καλώδιο προέκτασης που προορίζεται για χρήση σε εξωτερικό χώρο. Η χρήση ενός καλωδίου κατάλληλου για εξωτερικό χώρο μειώνει τον κίνδυνο ηλεκτροπληξίας. f) Αν είναι αναπόφευκτη η λειτουργία ενός ηλεκτρικού εργαλείου σε χώρο με υγρασία, χρησιμοποιείτε διάταξη προστασίας ρεύματος διαρροής (RCD). Η χρήση της RCD μειώνει τον κίνδυνο ηλεκτροπληξίας.

3) Προσωπική ασφάλεια

a) Να είστε σε ετοιμότητα, να βλέπετε αυτό που κάνετε και να χρησιμοποιείτε την κοινή λογική όταν χρησιμοποιείτε ένα ηλεκτρικό

Μη χρησιμοποιείτε ηλεκτρικά εργαλεία

είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών ουσιών, οινοπνεύματος ή

Μια στιγμή απροσεξίας κατά τη χρήση ενός ηλεκτρικού εργαλείου μπορεί να προκαλέσει σοβαρό προσωπικό τραυματισμό. b) Χρησιμοποιείτε προσωπικό προστατευτικό εξοπλισμό. Φοράτε πάντα προστασία για τα

Ο προστατευτικός εξοπλισμός, όπως μάσκα για τη σκόνη, αντιολισθητικά παπούτσια, σκληρό καπέλο

προστασία για τα αυτιά, που χρησιμοποιείται για ανάλογες συνθήκες μπορεί να μειώσει τους τραυματισμούς. c) Προλαμβάνετε τυχόν ακούσια εκκίνηση. Βεβαιωθείτε ότι ο διακόπτης είναι σε θέση απενεργοποίησης πριν συνδέσετε τη συσκευή με πηγή ρεύματος και/ή τη θήκη της μπαταρίας, πριν σηκώσετε ή μεταφέρετε το

Η μεταφορά ηλεκτρικού εργαλείου με τα δάχτυλά σας στο διακόπτη ή η ηλεκτροδότηση ηλεκτρικού εργαλείου με ενεργοποιημένο το διακόπτη μπορεί να προκαλέσουν ατυχήματα. d) Να αφαιρείτε τυχόν κλειδιά ρυθμιζόμενου ανοίγματος ή τα απλά κλειδιά πριν θέσετε σε λειτουργία το ηλεκτρικό εργαλείο. Ένα απλό κλειδί ή ένα κλειδί ρυθμιζόμενου ανοίγματος που είναι προσαρτημένο σε περιστρεφόμενο εξάρτημα του ηλεκτρικού εργαλείου μπορεί να προκαλέσει προσωπικό τραυματισμό. e) Μην τεντώνεστε. Να διατηρείτε πάντοτε το κατάλληλο πάτημα και την ισορροπία σας. Με αυτόν τον τρόπο μπορείτε να ελέγχετε καλύτερα το ηλεκτρικό εργαλείο σε μη αναμενόμενες καταστάσεις. f) Να είστε ντυμένοι κατάλληλα. Μη φοράτε φαρδιά ρούχα ή κοσμήματα. Να κρατάτε τα

σας, τα ρούχα σας και τα γάντια σας μακριά από κινούμενα μέρη. Τα φαρδιά ρούχα, τα κοσμήματα και τα μακριά μαλλιά μπορεί να πιαστούν σε κινούμενα μέρη. g) Αν παρέχονται εξαρτήματα για τη σύνδεση συσκευών εξαγωγής και συλλογής σκόνης, να βεβαιώνεστε ότι είναι συνδεδεμένα και χρησιμοποιούνται με το σωστό τρόπο. Η χρήση συλλέκτη σκόνης μειώνει τους κινδύνους που προέρχονται από τη σκόνη.

4) Χρήση και φροντίδα ηλεκτρικών εργαλείων

a) Μην ασκείτε δύναμη στο ηλεκτρικό εργαλείο. Να χρησιμοποιείτε το ηλεκτρικό εργαλείο που είναι κατάλληλο για το είδος της εργασίας που εκτελείτε. Το κατάλληλο ηλεκτρικό εργαλείο θα εκτελέσει την εργασία καλύτερα και με μεγαλύτερη ασφάλεια με τον τρόπο που σχεδιάστηκε. b) Μη χρησιμοποιήσετε το ηλεκτρικό εργαλείο αν ο διακόπτης λειτουργίας δεν ανοίγει και δεν κλείνει. Ένα ηλεκτρικό εργαλείο που δεν ελέγχεται από το διακόπτη λειτουργίας είναι επικίνδυνο και πρέπει να επισκευαστεί. c) Αποσυνδέετε το βύσμα από την πηγή ισχύος και/ή τη θήκη μπαταρίας από το ηλεκτρικό εργαλείο πριν προβείτε σε ρυθμίσεις, αλλαγή εξαρτήματος ή αποθήκευση του ηλεκτρικού

Αυτά τα προληπτικά μέτρα ασφαλείας μειώνουν τον κίνδυνο να ξεκινήσει το ηλεκτρικό εργαλείο κατά λάθος. d) Αποθηκεύετε τα εργαλεία που δεν χρησιμοποιείτε μακριά από παιδιά και μην αφήνετε τα άτομα που δεν είναι εξοικειωμένα

ηλεκτρικό εργαλείο ή με αυτές τις οδηγίες να χρησιμοποιούν το ηλεκτρικό

Τα ηλεκτρικά εργαλεία είναι επικίνδυνα στα χέρια μη εκπαιδευμένων ατόμων. 000BookCS3630DA.indb180000BookCS3630DA.indb180 2019/07/2917:49:582019/07/2917:49:58181

e) Συντηρείτε τα ηλεκτρικά εργαλεία. Να ελέγχετε την ευθυγράμμισή τους ή το μπλοκάρισμα των κινούμενων μερών, τη θραύση των εξαρτημάτων και οποιαδήποτε άλλη κατάσταση που ενδέχεται να επηρεάσει τη λειτουργία του ηλεκτρικού εργαλείου. Σε περίπτωση βλάβης, το ηλεκτρικό εργαλείο πρέπει να επισκευαστεί πριν χρησιμοποιηθεί. Πολλά ατυχήματα προκαλούνται από ηλεκτρικά

που δεν έχουν συντηρηθεί σωστά. f) Διατηρείτε τα εργαλεία κοπής κοφτερά και

Τα κατάλληλα συντηρημένα εργαλεία κοπής με κοφτερές γωνίες μπλοκάρουν πιο δύσκολα και ελέγχονται πιο εύκολα. g) Χρησιμοποιείτε το ηλεκτρικό εργαλείο, τα εξαρτήματα και τα μέρη κ.τ.λ. σύμφωνα με τις παρούσες οδηγίες, λαμβάνοντας υπόψη τις συνθήκες εργασίας και την εργασία που θα εκτελέσετε. Η χρήση του ηλεκτρικού εργαλείου για εργασίες πέρα από εκείνες για τις οποίες προορίζεται, ενδέχεται να δημιουργήσει κινδύνους.

5) Εργαλείο μπαταρίας – χρήση και φροντίδα

a) Η επαναφόρτιση να πραγματοποιείται μόνο μέσω του φορτιστή που έχει καθοριστεί από τον κατασκευαστή. Ο φορτιστής που είναι κατάλληλος για

μπαταρίας. ενδέχεται να προκαλέσει κίνδυνο πυρκαγιάς όταν χρησιμοποιείται με άλλου τύπου θήκη μπαταριών. b) Χρησιμοποιήστε ηλεκτρικά εργαλεία μόνο με τις ειδικά καθορισμένες θήκες μπαταριών. Η χρήση οποιουδήποτε άλλου τύπου θήκης μπαταριών ενδέχεται να προκαλέσει τραυματισμό και πυρκαγιά. c) Όταν η θήκη μπαταριών είναι εκτός χρήσης, φυλάξτε την μακριά από άλλα μεταλλικά αντικείμενα όπως συνδετήρες, νομίσματα, κλειδιά, καρφιά, βίδες ή άλλα μικρού μεγέθους μεταλλικά αντικείμενα που μπορούν να πραγματοποιήσουν σύνδεση από τον ένα ακροδέκτη στον άλλο. Αν τοποθετήσετε μαζί τους ακροδέκτες μπαταριών ενδέχεται να προκληθούν εγκαύματα ή πυρκαγιά. d) Υπό καταχρηστικές συνθήκες, ενδέχεται να εκτοξευτεί υγρό από την μπαταρία. Αποφύγετε την

Σε περίπτωση επαφής με το υγρό από σφάλμα, ξεπλύνετε με νερό. Αν το υγρό έρθει σε επαφή με τα μάτια, ξεπλύνετε με νερό και ζητήστε ιατρική βοήθεια. Το υγρό που εκτοξεύεται από την μπαταρία μπορεί να προκαλέσει ερεθισμό ή εγκαύματα.

a) Να δίνετε το ηλεκτρικό εργαλείο για σέρβις σε κατάλληλα εκπαιδευμένα άτομα και να χρησιμοποιείτε μόνο γνήσια ανταλλακτικά. Με αυτόν τον τρόπο είστε σίγουροι για την ασφάλεια του ηλεκτρικού εργαλείου.

Μακριά από τα παιδιά και τους αναπήρους. Όταν δεν χρησιμοποιούνται, τα εργαλεία πρέπει να φυλάζονται μακριά από τα παιδιά και τους

ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΤΟ ΑΛΥΣΟΠΡΙΟΝΟ

1. Κρατήστε όλα τα μέρη του σώματός σας μακριά από

το αλυσοπρίονο όταν το αλυσοπρίονο βρίσκεται σε λειτουργία. Πριν να θέσετε σε λειτουργία το αλυσοπρίονο, βεβαιωθείτε ότι τίποτε δεν βρίσκεται σε επαφή με αυτό. Μια στιγμή απροσεξίας κατά τη διάρκεια της λειτουργίας του αλυσοπρίονου και μπορεί ο ιματισμός ή το σώμα

να μπλεχθεί με αυτό.

2. Κρατάτε πάντοτε το αλυσοπρίονο με το δεξί σας χέρι

πάνω στη πίσω λαβή και το αριστερό σας χέρι πάνω στην μπροστινή λαβή. Το κράτημα του αλυσοπρίονου με αντίστροφη φορά των χεριών αυξάνει τον κίνδυνο τραυματισμού και δεν πρέπει ποτέ να γίνεται.

3. Κρατάτε το ηλεκτρικό εργαλείο

από μονωμένες επιφάνειες συγκράτησης μόνο, επειδή το αλυσοπρίονο μπορεί να έρθει σε επαφή με τυχόν κρυμμένη καλωδίωση. Η επαφή των αλυσίδων του αλυσοπρίονου με ένα “ζωντανό” σύρμα μπορεί να καταστήσει τα εκτεθειμένα μεταλλικά μέρη του ηλεκτρικού εργαλείου “ζωντανά” και θα μπορούσε να προκληθεί ηλεκτροπληξία στο χειριστή.

4. Φοράτε γυαλιά ασφαλείας και

προστατευτικά για τα αυτιά. Συνιστάται περαιτέρω προστατευτικός εξοπλισμός για το κεφάλι, τα χέρια, τα πόδια και τα πέλματα . Ο κατάλληλος προστατευτικός ιματισμός θα μειώσει τον τραυματισμό λόγω θραυσμάτων που μπορεί να πεταχτούν ή κατά λάθος επαφής με την

5. Μην θέτετε σε λειτουργία το αλυσοπρίονο όταν

βρίσκεστε πάνω σε δέντρο . Η λειτουργία του αλυσοπρίονου όταν βρίσκεστε πάνω σε δέντρο μπορεί να καταλήξει σε προσωπικό τραυματισμό.

6. Φοράτε πάντα τα κατάλληλα παπούτσια και έχετε

το αλυσοπρίονο σε λειτουργία μόνον όταν στέκεστε πάνω σε μια σταθερή, ασφαλή και επίπεδη επιφάνεια. Οι ολισθηρές ή οι ασταθείς επιφάνειες όπως οι σκάλες μπορεί να προκαλέσουν απώλεια της ισορροπίας ή του ελέγχου του αλυσοπρίονου.

7. Όταν κόβετε ένα κλαδί που βρίσκεται υπό τάση να

είστε σε ετοιμότητα γιατί μπορεί να σας πεταχτεί πίσω. Όταν η τάση στις ίνες του ξύλου χαλαρώσει, το ελαστικά φορτωμένο κλαδί μπορεί να χτυπήσει το χειριστή και/ή να πετάξει το αλυσοπρίονο θέτοντάς το εκτός λειτουργίας.

8. Να είστε ιδιαίτερα προσεκτικοί κατά την κοπή θάμνων

και δενδρυλλίων. Το λεπτό υλικό μπορεί να πιάσει την αλυσίδα του πριονιού και να τη ρίξει πάνω σας ή να σας κάνει να χάσετε την ισορροπία σας.

9. Η μεταφορά του αλυσοπρίονου πρέπει να γίνεται

από την μπροστινή λαβή με το αλυσοπρίονο απενεργοποιημένο και μακριά από το σώμα σας. Όταν μεταφέρετε ή αποθηκεύετε το αλυσοπρίονο βάζετε πάντοτε το κάλυμμα της λάμας. Ο σωστός χειρισμός του αλυσοπρίονου θα μειώσει την πιθανότητα της κατά λάθους επαφής με την κινούμενη αλυσίδα του

10. Ακολουθείτε τις οδηγίες για τη λίπανση, το σφίξιμο

της αλυσίδας και την αλλαγή των εξαρτημάτων. Το ακατάλληλο σφίξιμο ή η ακατάλληλη λίπανση της αλυσίδας μπορεί να καταλήξει στο η αλυσίδα να σπάσει ή να πεταχτεί προς τα πίσω.

11. Φροντίστε οι λαβές να είναι στεγνές, καθαρές, και

να μην έχουν πάνω τους λάδια και λίπη. Οι λιπαρές, λαδωμένες λαβές γλιστράνε προκαλώντας

12. Κόβετε μόνο ξύλο. Μη χρησιμοποιείτε το αλυσοπρίονο

για σκοπούς για τους οποίους δεν προορίζεται. Για παράδειγμα: Μη χρησιμοποιείτε το αλυσοπρίονο για να κόβετε πλαστικά υλικά, υλικά τοιχοποιίας ή μη ξύλινα υλικά οικοδομών. Η χρήση του αλυσοπρίονου για λειτουργίες διαφορετικές από εκείνες για τις οποίες προορίζεται θα μπορούσε να καταλήξει σε

επικίνδυνη κατάσταση. Αιτίες του οπίσθιου λακτίσματος και αποφυγή του από το χειριστή: (Εικ. 2) Οπίσθιο λάκτισμα μπορεί να προκληθεί όταν το ρύγχος ή η άκρη της λάμας αγγίζει ένα αντικείμενο, ή όταν το ξύλο κλείνει εσωτερικά και τσιμπάει την αλυσίδα του πριονιού στην τομή. Η επαφή της άκρης σε μερικές περιπτώσεις μπορεί να προκαλέσει μια ξαφνική ανάστροφη αντίδραση, κλωτσώντας τη λάμα προς τα επάνω και πίσω προς

Το μάγκωμα της κορυφής της λάμας του αλυσοπρίονου μπορεί επίσης να σπρώξει τη λάμα πίσω προς το

Η οποιαδήποτε από αυτές τις αντιδράσεις μπορεί να προκαλέσει την απώλεια ελέγχου εκ μέρους σας του πριονιού, πράγμα που θα μπορούσε να καταλήξει σε σοβαρό προσωπικό τραυματισμό. Μην επαφίεστε αποκλειστικά ατις διατάξεις ασφαλείας που είναι ενσωματωμένες στο πριόνι σας. Ως χρήστης του αλυσοπρίονου, θα πρέπει να κάνετε πολλά βήματα για να διασφαλίσετε της εργασίες σας κοπής από τυχόν ατύχημα ή τραυματισμό. Το λάκτισμα είναι το αποτέλεσμα της κακής χρήσης του εργαλείου και/ή των εσφαλμένων λειτουργικών διαδικασιών ή συνθηκών και μπορεί να αποφευχθεί λαμβάνοντας τις κατάλληλες προφυλάξεις όπως δίνονται παρακάτω. ○ Διατηρήστε ένα σταθερό πιάσιμο, με τους αντίχειρες και τα δάχτυλα να περικυκλώνουν τις λαβές του αλυσοπρίονου, και με τα δυο χέρια πάνω στο

τοποθετήστε το σώμα και το μπράτσο σας έτσι ώστε να σας επιτρέπουν να αντισταθείτε στις δυνάμεις του οπίσθιου λακτίσματος. Οι δυνάμεις του οπίσθιου λακτίσματος μπορούν να ελεγχθούν από το χειριστή, αν ληφθούν οι κατάλληλες προφυλάξεις. Μην αφήνετε το αλυσοπρίονο. ○ Μην υπερβαίνετε το ύψος του ώμου και μην

πάνω από αυτό. Πράγμα που βοηθάει στην αποφυγή ακούσιας επαφής με το άκρο και επιτρέπει καλύτερο έλεγχο του αλυσοπρίονου σε απροσδόκητες καταστάσεις. ○ Χρησιμοποιείτε μόνο λάμες και αλυσίδες αντικατάστασης που καθορίζονται συγκεκριμένα από τον κατασκευαστή. Οι εσφαλμένες μπάρες και αλυσίδες αντικατάστασης μπορεί να προκαλέσουν σπάσιμο της αλυσίδας και/ή οπίσθιο

○ Ακολουθείστε τις οδηγίες για το ακόνισμα και τη συντήρησης του κατασκευαστή για το αλυσοπρίονο. Τυχόν μείωση του ρυθμιστή βάθους μπορεί να οδηγήσει σε αυξανόμενο οπίσθιο λάκτισμα. ΠΡΟΣΘΕΤΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ

1. Να εργάζεστε δίχως πίεση. Επιπρόσθετα, να κρατάτε

πάντοτε ζεστό το σώμα σας.

2. Πριν να ξεκινήσετε να εργάζεστε, φροντίστε να

κατανοήσετε καλά τις εμπλεκόμενες διαδικασίες εργασίας και εργαστείτε έτσι ώστε να αποφύγετε τα ατυχήματα, διαφορετικά μπορεί να προκύψουν τραυματισμοί.

3. Μην κάνετε χρήση στη περίπτωση κακών καιρικών

συνθηκών, όπως σε περίπτωση ισχυρών ανέμων, βροχής, χιονιού, ομίχλης, ή σε περιοχές στις οποίες μπορεί να πέφτουν βράχια ή χιονοστιβάδες. Σε κακές καιρικές συνθήκες, η κρίση μπορεί να επηρεασθεί και ο κραδασμός μπορεί να αποβεί καταστρεπτικός.

4. Όταν η ορατότητα είναι κακή, όπως κατά την

κακοκαιρία ή τη νύχτα, μη χρησιμοποιείτε τη συσκευή. Επιπρόσθετα, μην τη χρησιμοποιείτε σε βροχή ή σε μέρη εκτεθειμένα σε βροχές. Το ασταθές στήριγμα για τα πόδια ή η απώλεια ισορροπίας μπορεί να καταλήξουν σε ατύχημα.

5. Ελέγξτε τη λάμα ή την αλυσίδα του πριονιού πριν να

θέσετε σε λειτουργία τη συσκευή. ○ Αν η λάμα ή η αλυσίδα του πριονιού είναι ραγισμένες, ή το προϊόν είναι γδαρμένο ή έχει καμφθεί, μη χρησιμοποιείτε τη συσκευή. ○ Ελέγξτε αν η λάμα και η αλυσίδα του πριονιού έχουν εγκατασταθεί με ασφάλεια. Αν η λάμα ή η αλυσίδα του πριονιού έχουν σπάσει ή έχουν βγει από τη θέση τους, αυτό μπορεί να καταλήξει σε ατύχημα

6. Πριν να ξεκινήσετε την εργασία σας, ελέγξτε για να

εξασφαλίσετε ότι ο διακόπτης δεν δεσμεύεται εκτός και αν πατηθεί το κουμπί ξεκλειδώματος. Αν η συσκευή δεν δουλεύει σωστά, σταματήστε αμέσως τη χρήση και ζητείστε επισκευή από το Εξουσιοδοτημένο σας Κέντρο Τεχνικής Εξυπηρέτησης της HiKOKI.

7. Εγκαταστήστε σωστά την αλυσίδα του πριονιού

σύμφωνα με το εγχειρίδιο εγκατάστασης. Αν έχει εγκατασταθεί λάθος, η αλυσίδα του πριονιού θα βγει έξω από τη λάμα και μπορεί να προκύψει τραυματισμός.

8. Μην αφαιρείτε ποτέ την οποιαδήποτε από τις συσκευές

ασφαλείας με τις οποίες είναι εξοπλισμένο το αλυσοπρίονο (μοχλός φρένου, κουμπί ξεκλειδώματος, άγκιστρο συγκράτησης της αλυσίδας κλπ.). Επιπρόσθετα, μην τα τροποποιείτε και μην τα ακινητοποιείτε. Μπορεί να προκύψουν τραυματισμοί.

9. Στις επόμενες περιπτώσεις, απενεργοποιήστε τη

συσκευή και βεβαιωθείτε ότι η αλυσίδα του πριονιού δεν κινείται περαιτέρω: ○ Όταν δεν βρίσκεται σε χρήση ή είναι σε επισκευή. ○ Όταν μετακινείστε σε μια νέα θέση εργασίας. ○ Όταν επιθεωρείτε, ρυθμίζετε ή αντικαθιστάτε την αλυσίδα του πριονιού, τη λάμα, τη θήκη της αλυσίδας και οποιοδήποτε άλλο εξάρτημα. ○ Κατά την αναπλήρωση του λαδιού της αλυσίδας ○ Όταν αφαιρείτε σκόνη κλπ. από το σώμα. ○ Όταν απομακρύνετε εμπόδια, σκουπίδια ή πριονόσκονη που δημιουργείται από την εργασία στην περιοχή εργασίας. ○ Όταν αφήνετε τη συσκευή, ή όταν πηγαίνετε μακριά από τη συσκευή. ○ Διαφορετικά, όταν διαισθάνεστε ή αναμένετε κίνδυνο. Αν η αλυσίδα του πριονιού βρίσκεται ακόμα σε κίνηση, μπορεί να προκληθεί ατύχημα.

10. Οι εργασίες πρέπει γενικά να εκτελούνται σε ατομική

βάση. Όταν εμπλέκονται πολλά άτομα, βεβαιωθείτε ότι υπάρχει αρκετός χώρος ανάμεσα σε αυτά

Ιδιαίτερα, κατά την υλοτόμηση όρθιων δέντρων ή κατά την εργασία σε πλαγιά, αν αναμένετε να πέσουν, μα κυλήσουν ή να παρεισφρήσουν δέντρα, βεβαιωθείτε ότι δεν υπάρχει κανένας κίνδυνος για τους άλλους εργαζομένους.

11. Παραμείνετε σε απόσταση μεγαλύτερη των 15 μέτρων

από άλλους ανθρώπους. Επιπρόσθετα, όταν δουλεύετε με πολλά άτομα, κρατήστε μια απόσταση 15 μέτρων ή μεγαλύτερη μακριά από αυτά. 000BookCS3630DA.indb182000BookCS3630DA.indb182 2019/07/2917:49:582019/07/2917:49:58183

○ Υπάρχει κίνδυνος πρόσκρουσης με διασκορπισμένα αντικείμενα και άλλων ατυχημάτων. ○ Ετοιμάστε ένα συναγερμό με σφυρίχτρα κλπ. και καθορίστε την κατάλληλη μέθοδο επικοινωνίας για τους άλλους εργαζόμενους εκ των προτέρων.

12. Πριν να κάνετε την υλοτόμηση όρθιων δέντρων,

βεβαιωθείτε για τα επόμενα: ○ Καθορίστε έναν ασφαλή χώρο εκκένωσης πριν την

○ Αφαιρέστε τα εμπόδια (π.χ., κλαδιά, θάμνους) εκ των

○ Με βάση μια πλήρη αξιολόγηση της κατάστασης του δέντρου που πρόκειται να υλοτομηθεί (π.χ., κάμψη του κορμού, τάση των κλαδιών) και την κατάσταση στη γύρω περιοχή (π.χ., κατάσταση των προσκείμενων δέντρων, παρουσία εμποδίων, σχηματισμός του εδάφους, άνεμος ), αποφασίστε για την κατεύθυνση στην οποία το όρθιο δέντρο θα πέσει και προγραμματίστε ύστερα τη διαδικασία της υλοτόμησης. Τυχόν αμελής υλοτόμηση μπορεί να καταλήξει σε τραυματισμούς.

13. Πριν να κάνετε την υλοτόμηση όρθιων δέντρων,

βεβαιωθείτε για τα επόμενα: ○ Κατά τη διάρκεια της εργασίας, να είστε πολύ προσεκτικοί για την κατεύθυνση κατά την οποία τα δέντρα πέφτουν. ○ Όταν εργάζεστε πάνω σε μια πλαγιά, βεβαιωθείτε ότι το δέντρο δεν θα κυλίσει, να εργάζεστε πάντοτε από την ανηφορική πλευρά του εδάφους. ○ Όταν το έργο αρχίζει να πέφτει, απενεργοποιείστε τη συσκευή, προειδοποιήστε τα άτομα που βρίσκονται στη γύρω περιοχή, και προσφύγετε αμέσως

ασφαλή τοποθεσία. ○ Κατά τη διάρκεια της εργασίας, αν η αλυσίδα του πριονιού ή η λάμα εμπλακούν στο δέντρο, απενεργοποιήστε τη συσκευή και χρησιμοποιήστε μια

14. Κατά τη διάρκεια της χρήσης, αν η απόδοση της

συσκευής μειώνεται, ή αν επισημάνετε κάποιο μη φυσιολογικό ήχο ή κάποια μη φυσιολογική

απενεργοποιήστε αμέσως τη συσκευή και σταματήστε τη χρήση της, και επιστρέψτε τη στο Εξουσιοδοτημένο σας Κέντρο Τεχνικής Εξυπηρέτησης (Σέρβις) της HiKOKI για επιθεώρηση ή επισκευή. Αν συνεχίσετε τη χρήση, μπορεί να προκληθεί τραυματισμός.

15. Αν η συσκευή πέσει κατά λάθος ή εκτεθεί σε

χτυπήματα, επιθεωρήστε την προσεκτικά για τυχόν

ή ρωγμές και επιβεβαιωθείτε ότι δεν υπάρχει παραμόρφωση. Αν η συσκευή έχει υποστεί ζημιές, ρωγμές ή έχει παραμορφωθεί, μπορεί να προκληθούν τραυματισμοί.

16. Κατά τη μεταφορά της συσκευής με αυτοκίνητο,

ασφαλίστε τη συσκευή ώστε να την παρεμποδίσετε να

Υπάρχει κίνδυνος ατυχήματος.

17. Μην ενεργοποιείτε τη συσκευή ενόσω η θήκη της

αλυσίδας είναι συνδεδεμένη. Μπορεί να προκύψουν τραυματισμοί.

18. Βεβαιωθείτε ότι δεν υπάρχουν καρφιά ή άλλα ξένα

αντικείμενα στο υλικό. Αν η αλυσίδα του πριονιού προσκρούσει πάνω σε καρφί κλπ., μπορεί να προκληθεί τραυματισμός.

19. Για να αποφύγετε τυχόν εμπλοκή της λάμας με

το υλικό όταν τεμαχίζετε πάνω σε μια προεξοχή ή υπόκειστε στο βάρος του υλικού όταν κόβετε, εγκαταστήστε μια πλατφόρμα υποστήριξης κοντά στη θέση της κοπής. Αν η λάμα εμπλακεί, μπορεί να προκληθεί τραυματισμός.

20. Αν η συσκευή πρέπει να μεταφερθεί ή να αποθηκευθεί

μετά τη χρήση, είτε αφαιρέστε την αλυσίδα του πριονιού, ή συνδέστε το κάλυμμα της αλυσίδας. Αν η αλυσίδα του πριονιού έλθει σε επαφή με το σώμα σας, μπορεί να προκληθεί τραυματισμός.

21. Φροντίστε δεόντως για τη συσκευή.

○ Για να βεβαιωθείτε ότι η εργασία μπορεί να εκτελεστεί με ασφάλεια και αποτελεσματικότητα, φροντίστε την αλυσίδα του πριονιού για να εξασφαλίσετε ότι παρέχει τη βέλτιστη απόδοση κοπής.

Όταν αντικαθιστάτε την αλυσίδα του πριονιού ή της λάμας, επιληφθείτε της φροντίδας του σώματος της συσκευής, γεμίστε τη με λάδι κλπ., ακολουθήστε το εγχειρίδιο οδηγιών.

22. Ζητήστε από το κατάστημα να επισκευάσει τη

○ Μην τροποποιείτε αυτό το προϊόν επειδή ήδη συμμορφώνονται με τα ισχύοντα πρότυπα ασφαλείας. ○ Ανατρέξτε πάντοτε στο Εξουσιοδοτημένο σας Κέντρο Τεχνικής Εξυπηρέτησης (Σέρβις) της HiKOKI για όλες τις επισκευές. Τυχόν απόπειρα επισκευής της συσκευής από εσάς τους ίδιους μπορεί να καταλήξει σε ατύχημα ή τραυματισμό.

23. Όταν δεν χρησιμοποιείτε τη συσκευή, βεβαιωθείτε ότι

έχει αποθηκευθεί σωστά. Καθαρίστε τελείως την αλυσίδα από τα λάδια, και φυλάξτε τη σε ένα στεγνό μέρος μακριά από τα κλειδιά ή σε μια κλειδωμένη θέση.

24. Αν η προειδοποιητική ετικέτα δεν είναι περαιτέρω

ορατή, είναι ξεφλουδισμένη ή είναι κατ' άλλο τρόπο ασαφής, κολλήστε μια άλλη προειδοποιητική ετικέτα. Για την προειδοποιητική ετικέτα, ανατρέξτε στο Εξουσιοδοτημένο σας Κέντρο Τεχνικής Εξυπηρέτησης (Σέρβις) της HiKOKI.

αν ισχύουν τοπικοί κανόνες ή τοπικές ρυθμίσεις, συμμορφωθείτε μαζί τους.

26. Μη χρησιμοποιείτε το προϊόν αν το εργαλείο ή

οι πόλοι της μπαταρίας (βάση μπαταρίας) είναι παραμορφωμένοι. Τοποθετώντας την μπαταρία θα μπορούσε να προκληθεί βραχυκύκλωμα που θα μπορούσε να οδηγήσει σε εκπομπή καπνού ή ανάφλεξη.

27. Διατηρείτε τους ακροδέκτες του εργαλείου (

μπαταρίας) χωρίς γρέζια και σκόνη. ○ Πριν από τη χρήση, βεβαιωθείτε ότι δεν έχουν συσσωρευτεί γρέζια και σκόνη στην περιοχή των

○ Κατά τη διάρκεια της χρήσης, προσπαθήστε να μην πέσουν γρέζια ή σκόνη από το εργαλείο στην

○ Κατά την αναστολή λειτουργίας ή μετά τη χρήση, μην αφήνετε το εργαλείο σε μέρος όπου μπορεί να εκτεθεί σε γρέζια ή σκόνη. Διαφορετικά, θα μπορούσε να προκληθεί βραχυκύκλωμα που θα μπορούσε να οδηγήσει σε εκπομπή καπνού ή ανάφλεξη. ΠΡΟΦΥΛΑΞΕΙΣ ΓΙΑ ΤΗΝ ΜΠΑΤΑΡΙΑ ΚΑΙ ΤΟΝ ΦΟΡΤΙΣΤΗ

1. Πάντοτε φορτίζετε την μπαταρία σε θερμοκρασία

μεταξύ -10–40°C. Μια θερμοκρασία -10°C θα προκαλέσει υπερφόρτιση κάτι το οποίο είναι επικίνδυνο. Η μπαταρία δεν μπορεί να φορτιστεί σε θερμοκρασία μεγαλύτερη των 40°C. Η πιο κατάλληλη θερμοκρασία για φόρτιση είναι μεταξύ 20–25°C.

2. Μην χρησιμοποιείτε τον φορτιστή συνέχεια.

Όταν ολοκληρωθεί μια φόρτιση, αφήστε τον φορτιστή για περίπου 15 λεπτά πριν από την επόμενη φόρτιση της μπαταρίας.

3. Μην επιτρέπετε να εισέρχονται ξένα υλικά στην οπή

σύνδεσης της επαναφορτιζόμενης μπαταρίας. 000BookCS3630DA.indb183000BookCS3630DA.indb183 2019/07/2917:49:582019/07/2917:49:58184

4. Ποτέ μην αποσυναρμολογείτε την επαναφορτιζόμενη

μπαταρία ή τον φορτιστή.

5. Ποτέ μην βραχυκυκλώνετε την επαναφορτιζόμενη

Η βραχυκύκλωση της μπαταρίας θα προκαλέσει μεγάλη τάση ηλεκτρικού ρεύματος και υπερθέρμανση. Η μπαταρία θα καεί ή θα υποστεί βλάβη.

6. Μην απορρίπτετε την μπαταρία στην φωτιά.

Σε περίπτωση που η μπαταρία καεί ενδέχεται

7. Η χρήση μιας εξασθενημένης μπαταρίας θα

προκαλέσει βλάβη στον φορτιστή.

8. Επιστρέψτε την μπαταρία στο κατάστημα από

όπου την αγοράσατε μόλις η η ζωή της μπαταρίας μεταφόρτισης γίνει σύντομη για πρακτική χρήση. Μην απορρίπτετε την μπαταρία που έχει εξαντληθεί.

9. Μην εισάγετε κάποιο αντικείμενο στις εγκοπές

αερισμού του φορτιστή. Η τοποθέτηση μεταλλικών ή εύφλεκτων αντικειμένων στον φορτιστή θα προκαλέσει ηλεκτροπληξία ή βλάβη στον φορτιστή. ΠΡΟΣΟΧΗ ΣΤΗΝ ΜΠΑΤΑΡΙΑ ΙΟΝΤΩΝ

Για την επέκταση του χρόνου διάρκειας της μπαταρίας ιόντων λιθίου υπάρχει η λειτουργία προστασίας που σταματά την ισχύς εξόδου. Στις περιπτώσεις 1 έως 3 περιγράφονται κατωτέρω, κατά τη χρήση του προϊόντος, ακόμη και τραβάτε το διακόπτη ο κινητήρας ενδέχεται να σταματήσει. Αυτό δεν είναι το πρόβλημα αλλά το αποτέλεσμα της λειτουργίας προστασίας.

Όταν η υπόλοιπη ισχύ της μπαταρίας που απομένει τελειώσει, ο κινητήρας σταματάει. Στην περίπτωσή αυτή θα πρέπει να τη φορτίσετε

2. Εάν υπάρχει υπερφόρτιση του εργαλείου ο κινητήρας

ενδεχομένως να σταματήσει. Στην περίπτωση αυτή απελευθερώστε το διακόπτη του εργαλείου και εξαλείψετε την αιτία της υπερφόρτωσης. Έπειτα από αυτό μπορείτε να το χρησιμοποιήσετε πάλι.

3. Αν η μπαταρία υπερθερμανθεί υπό το φόρτο εργασίας,

η ισχύς της μπαταρίας μπορεί να σταματήσει. Σε αυτήν την περίπτωση, διακόπτετε τη χρήση της μπαταρίας και την αφήνετε να κρυώσει. Έπειτα μπορείτε να την ξαναχρησιμοποιήσετε. Παρακαλείστε, επίσης, να τηρείτε τις ακόλουθες προειδοποιήσεις και προφυλάξεις.

Για να αποφύγετε τυχόν διαρροή της μπαταρίας, παραγωγή θερμότητας, εκπομπή καπνού, έκρηξη ή ανάφλεξη, πρέπει να τηρείτε τις ακόλουθες προφυλάξεις.

1. Βεβαιωθείτε ότι δεν συσσωρεύεται σκόνη στη

○ Κατά την εργασία σας βεβαιωθείτε ότι δεν πέφτει σκόνη στη μπαταρία. ○ Βεβαιωθείτε ότι τυχόν σκόνες που πέφτουν πάνω στο ηλεκτρικό εργαλείο την ώρα που εργάζεστε με αυτό, δεν συσσωρεύονται στη μπαταρία. ○ Μην αποθηκεύετε αχρησιμοποίητες μπαταρίες σε σημείο εκτεθειμένο σε σκόνη. ○ Πριν να αποθηκεύσετε μία μπαταρία, απομακρύνετε τυχόν σκόνες που πιθανόν να έχουν κολλήσει πάνω της και μην την αποθηκεύετε μαζί με μεταλλικά μέρη (βίδες, καρφιά, κ.λπ.).

2. Μην τρυπάτε τη μπαταρία με

αιχμηρά αντικείμενα όπως καρφιά, μην χτυπάτε με σφυρί, μην πατάτε ή πετάτε τη μπαταρία. Προφυλάξτε την από ισχυρούς κραδασμούς.

3. Μην χρησιμοποιείτε μία εμφανώς κατεστραμμένη ή

παραμορφωμένη μπαταρία.

4. Μην τοποθετείτε τη μπαταρία με λάθος τρόπο.

5. Μην συνδέετε απευθείας σε ηλεκτρική πρίζα ή στην

υποδοχή του αναπτήρα στα αυτοκίνητα.

χρησιμοποιείτε τη μπαταρία για χρήση άλλη πέραν της προβλεπόμενης.

7. Σε περίπτωση που δεν ολοκληρώνεται επιτυχώς η

διαδικασία φόρτισης της μπαταρίας ακόμα και όταν έχει περάσει ο καθορισμένος χρόνος επαναφόρτισης, σταματήστε αμέσως οποιαδήποτε προσπάθεια επαναφόρτισης.

8. Η μπαταρία δεν πρέπει να εκτίθεται σε υψηλή

θερμοκρασία ή υψηλή πίεση, όπως στην περίπτωση

μικροκυμάτων, ξηραντήρα ή δοχείου υψηλής

9. Απομακρύνετε αμέσως από τη φωτιά σε περίπτωση

διαρροής ή δυσοσμίας.

10. Μην χρησιμοποιείτε σε περιβάλλον με έντονο στατικό

11. Σε περίπτωση διαρροής της μπαταρίας, δυσοσμίας,

παραγωγής θερμότητας, αποχρωματισμού ή παραμόρφωσής της, ή σε περίπτωση που παρατηρηθεί κάτι μη φυσιολογικό κατά τη διάρκεια της χρήσης

της επαναφόρτισης ή της αποθήκευσης, αφαιρέστε αμέσως από τον εξοπλισμό ή από τον φορτιστή της μπαταρίας και σταματήστε να χρησιμοποιείτε.

12. Μη βυθίζετε την μπαταρία σε υγρό ή μην αφήνετε

υγρά να εισχωρήσουν στο εσωτερικό της. Η εισροή αγώγιμων υγρών, όπως το νερό, μπορεί να προκαλέσει βλάβη που οδηγεί σε φωτιά ή έκρηξη. Αποθηκεύετε την μπαταρία σας σε δροσερό, ξηρό μέρος, μακριά από καύσιμα και εύφλεκτα αντικείμενα. Πρέπει να αποφεύγονται οι ατμόσφαιρες με διαβρωτικά αέρια. ΠΡΟΕΙΔΟΠΟΙΗΣΗ

1. Εάν διαρρεύσει υγρό από τη μπαταρία και έλθει

σε επαφή με τα μάτια σας, μην τα τρίψετε, αλλά ξεπλύνετέ τα πολύ καλά με καθαρό νερό όπως

βρύσης, και επικοινωνήστε αμέσως με γιατρό. Εάν όχι, το υγρό μπορεί να προκαλέσει προβλήματα στα μάτια σας.

2. Εάν διαρρεύσει υγρό στο δέρμα ή τα ρούχα σας,

ξεπλύνετε καλά με καθαρό νερό, όπως νερό βρύσης,

Υπάρχει το ενδεχόμενο να ερεθιστεί το δέρμα.

3. Εάν διαπιστώσετε σκουριά, δυσοσμία, υπερθέρμανση,

αποχρωματισμό, παραμόρφωση, και/ή άλλες ανωμαλίες κατά τη χρήση της μπαταρίας για πρώτη φορά, μην την χρησιμοποιήσετε, αλλά επιστρέψετέ την στον υπεύθυνο προμηθευτή ή πωλητή.

Εάν ένα ηλεκτρικά αγώγιμο ξένο σώμα εισέλθει στους πόλους της μπαταρίας ιόντων λιθίου, μπορεί να προκύψει βραχυκύκλωμα με αποτέλεσμα τον κίνδυνο πυρκαγιάς. Παρακαλούμε προσέχετε τα παρακάτω

αποθήκευση της μπαταρίας. ○ Μην τοποθετείτε ηλεκτρικά αγώγιμα τεμάχια, καρφιά, ατσάλινα, χάλκινα ή άλλα σύρματα στη θήκη αποθήκευσης. ○ Τοποθετείτε την μπαταρία είτε μέσα στο ηλεκτρικό εργαλείο ή αποθηκεύετέ την πιέζοντας δυνατά στο κάλυμμα της μπαταρία, έως ότου αποκαλυφθούν οι οπές εξαερισμού, ώστε να αποφευχθούν βραχυκυκλώματα. (Δείτε Εικ. 3) 000BookCS3630DA.indb184000BookCS3630DA.indb184 2019/07/2917:49:592019/07/2917:49:59185

ΣΧΕΤΙΚΑ ΜΕ ΤΗ ΜΕΤΑΦΟΡΑ ΜΠΑΤΑΡΙΑΣ ΙΟΝΤΩΝ ΛΙΘΙΟΥ Κατά τη μεταφορά μίας μπαταρίας ιόντων λιθίου, λάβετε τις ακόλουθες προφυλάξεις. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Ειδοποιήστε την εταιρεία μεταφορών ότι μία συσκευασία περιέχει μπαταρία ιόντων λιθίου, ενημερώστε την εταιρεία για την απόδοση ισχύος της, και ακολουθήστε τις οδηγίες της εταιρείας μεταφορών κατά τη διευθέτηση της

○ Οι μπαταρίες ιόντων λιθίου που υπερβαίνουν την

ισχύος των 100 Wh θεωρούνται στην κατάταξη εμπορευμάτων ως Επικίνδυνο Φορτίο και θα χρειαστείτε ειδικές διαδικασίες υποβολής αιτήσεων. ○ Για μεταφορά στο εξωτερικό, πρέπει να συμμορφώνεστε με τους διεθνείς νόμους και κανόνες και κανονισμούς της χώρας προορισμού.

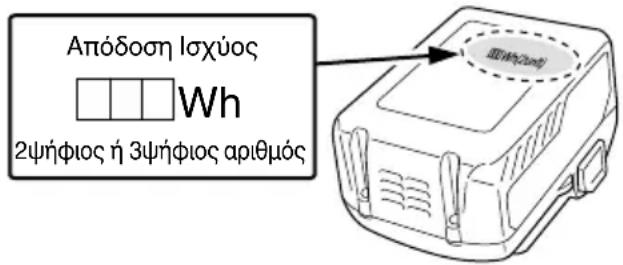

Απόδοση Ισχύος 2ψήφιος ή 3ψήφιος αριθμός ΠΡΟΦΥΛΆΞΕΙΣ ΣΎΝΔΕΣΗΣ ΣΥΣΚΕΥΉΣ USB (UC18YSL3) Όταν εμφανιστεί κάποιο απροσδόκητο πρόβλημα, μπορεί να φθαρούν ή χαθούν τα δεδομένα σε μία συσκευή USB που είναι συνδεδεμένη με αυτό το προϊόν. Να φροντίζετε πάντα να δημιουργείτε αντίγραφα ασφαλείας των δεδομένων που περιλαμβάνονται στη συσκευή USB πριν από τη χρήση με αυτό το προϊόν. Παρακαλούμε λάβετε υπόψη ότι η εταιρεία μας δεν φέρει καμία απολύτως ευθύνη για τυχόν δεδομένα που είναι αποθηκευμένα σε μια συσκευή USB τα οποία καταστραφούν ή χαθούν, ούτε για οποιαδήποτε βλάβη που μπορεί να εμφανιστεί σε μία συνδεδεμένη συσκευή. ΠΡΟΕΙΔΟΠΟΙΗΣΗ ○ Πριν από τη χρήση, ελέγξτε το συνδετικό καλώδιο USB για τυχόν ελαττώματα ή βλάβη. Χρησιμοποιώντας ένα ελαττωματικό ή φθαρμένο καλώδιο USB μπορεί να προκληθεί εκπομπή καπνού ή

○ Όταν το προϊόν δεν χρησιμοποιείται, να καλύπτετε τη θύρα USB με το ελαστικό κάλυμμα. Συσσώρευση σκόνης κτλ. στη θύρα USB μπορεί να προκαλέσει εκπομπή καπνού ή ανάφλεξη.

○ Μπορεί να υπάρξει μία περιστασιακή παύση κατά την επαναφόρτιση USB. ○ Όταν δεν φορτίζεται μία συσκευή USB, αφαιρέστε τη συσκευή USB από τον φορτιστή. Αν δεν το κάνετε αυτό, ενδέχεται όχι μόνο να ελαττωθεί η διάρκεια ζωής της μπαταρίας μιας συσκευής USB, αλλά μπορεί επίσης να οδηγήσει σε απροσδόκητα ατυχήματα. ○ Ενδέχεται να μην είναι δυνατή η φόρτιση ορισμένων συσκευών USB, ανάλογα με τον τύπο της συσκευής. ΠΕΡΙΓΡΑΦΗ ΑΡΙΘΜΗΜΕΝΩΝ ΤΕΜΑΧΙΩΝ (Εικ. 2 - Εικ. 47)

Διακόπτης ένδειξης της στάθμης της μπαταρίας

Στόμιο έκχυσης του λαδιού της αλυσίδας

Λυχνία ένδειξης στάθμης μπαταρίας

Προεξοχή ψήκτρας καρβουνακιού

Προεξοχή επαφής του σωλήνα της ψήκτρας

Οπή τανυστή αλυσίδας

1/5 της διαμέτρου της

Εξόγκωμα του τανυστή

Διακόπτης για το φως

Εξαγωνικό κλειδί Άλεν

Υαλοδείκτης για το λάδι

Προεξέχουσα κεφαλή μετρητή βάθους

ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΗΛΕΚΤΡΙΚΟ ΕΡΓΑΛΕΙΟ Moντέλο CS3630DA Τάση 36 V Αλυσίδα πριονιού Τύπος: 91PX-45XJ Βήμα: 9,5 mm (3/8”) / Βάθος: 1,3 mm (0,05”)

Τύπος: P012-50CR Μέγεθος: 300 mm (Μέγ. μήκος κοπής) Γρανάζι Αριθμός οδόντων: 6 / 9,5 mm (3/8”) Ταχύτητα μη φορτωμένης αλυσίδας 8,3 m/s (500 m/min) Χωρητικότητα της δεξαμενής λαδιού της αλυσίδας 80 ml Φωτάκι διόδου φωτοεκπομπής (LED) Δίοδος φωτοεκπομπής λευκού φωτός (LED) Διαθέσιμη μπαταρία για αυτό το εργαλείο* BSL36A18 Βάρος** 4,3 kg (Με προσαρτημένο τον BSL36A18)

• Οι υπάρχουσες μπαταρίες (BSL3660/3620/3626, σειρά BSL18xx κλπ.) δεν μπορούν να χρησιμοποιηθούν

** Βάρος: Σύμφωνα με τη Διαδικασία-EPTA 01/2003

Μοντέλο BSL36A18 Τάση 36 V / 18 V (Αυτόματη Εναλλαγή*) Χωρητικότητα

2,5 Ah / 5,0 Ah (Αυτόματη Εναλλαγή*)

Σειρά πολλαπλών βολτ, προϊόν 18 V

Συρόμενος φορτιστής για μπαταρίες ιόντων λιθίου

• Το ίδιο το εργαλείο θα αλλάξει αυτόματα. ** Παρακαλούμε δείτε τον γενικό μας κατάλογο για λεπτομέρειες.

Μοντέλο UC18YSL3 Τάση φόρτισης 14,4 V – 18 V Βάρος 0,6 κιλά ΒΑΣΙΚΑ ΕΞΑΡΤΗΜΑΤΑ Εκτός από την κύρια μονάδα (1 μονάδα), η συσκευασία περιέχει τα εξαρτήματα που αναφέρονται στην σελίδα

Τα βασικά εξαρτήματα υπόκεινται σε αλλαγή χωρίς προειδοποίηση. ΠΡΟΑΙΡΕΤΙΚΑ ΕΞΑΡΤΗΜΑΤΑ (πωλούνται ξεχωριστά) (Σελίδα 388) Τα προαιρετικά εξαρτήματα υπόκεινται σε αλλαγή χωρίς προειδοποίηση.

○ Κοπή ξύλου / κορμών ○ Κλάδεμα, κοπή δέντρων κήπου ΑΦΑΙΡΕΣΗ ΚΑΙ ΤΟΠΟΘΕΤΗΣΗ

1. Αφαίρεση μπαταρίας

Κρατάτε το κάλυμμα σφικτά και σπρώξτε τα μάνταλα της μπαταρίας για να αφαιρέσετε την μπαταρία (δείτε Εικ. 4). ΠΡΟΕΙΔΟΠΟΙΗΣΗ Ποτέ μην βραχυκυκλώσετε τη μπαταρία.

2. Τοποθέτηση μπαταρίας

Βάλτε την μπαταρία λαμβάνοντας υπόψη την πολικότητά της (δείτε Εικ. 4).

Πριν χρησιμοποιήσετε το ηλεκτρικό εργαλείο, φορτίστε την μπαταρία ως ακολούθως.

1. Συνδέστε το καλώδιο ρεύματος του φορτιστή

στην υποδοχή. Όταν συνδέετε το βύσμα του φορτιστή στην υποδοχή, η λυχνία ένδειξης φόρτισης θα αναβοσβήνει με κόκκινο (Σε διαστήματα 1 δευτερολέπτου).

2. Τοποθετήστε την μπαταρία στο φορτιστή.

Τοποθετήστε με ασφάλεια την μπαταρία στο φορτιστή όπως φαίνεται στην Εικ. 5 (στη σελίδα 2).

Όταν τοποθετείτε την μπαταρία στον φορτιστή, η λυχνία ένδειξης φόρτισης θα αναβοσβήνει σε μπλε χρώμα. Όταν η μπαταρία φορτιστεί πλήρως, η λυχνία ένδειξης φόρτισης θα ανάψει σε πράσινο χρώμα. (Βλέπε Πίνακας 1) (1) Ένδειξη λυχνίας ένδειξης φόρτισης Οι ενδείξεις της λυχνίας ένδειξης φόρτισης θα είναι όπως εμφανίζονται στον Πίνακα 1, σύμφωνα με την κατάσταση του φορτιστή ή της επαναφορτιζόμενης

Πίνακας 1 Ενδείξεις της λυχνίας ένδειξης φόρτισης

Ανάβει για 0,5 δευτερόλεπτα. Δεν ανάβει για 0,5 δευτερόλεπτα. (κλειστό για 0,5 δευτερόλεπτα) Συνδεδεμένο στην πηγή τροφοδοσίας

Ανάβει για 0,5 δευτερόλεπτα. Δεν ανάβει για 1 δευτερόλεπτο. (απενεργοποιημένο για 1 δευτερόλεπτο) Χωρητικότητα μπαταρίας λιγότερη από 50% Αναβοσβήνει

Ανάβει για 1 δευτερόλεπτα. Δεν ανάβει για 0,5 δευτερόλεπτα. (κλειστό για 0,5 δευτερόλεπτα) Χωρητικότητα μπαταρίας λιγότερη από 80%

Ανάβει συνεχώς Χωρητικότητα μπαταρίας περισσότερη από 80%

Ανάβει συνεχώς (Συνεχής ήχος βομβητή: περίπου 6 δευτερόλεπτα)

Ανάβει για 0,3 δευτερόλεπτα. Δεν ανάβει για 0,3 δευτερόλεπτα. (κλειστό για 0,3 δευτερόλεπτα) Υπερθέρμανση μπαταρίας. Μη δυνατότητα φόρτισης. (Η φόρτιση θα ξεκινήσει όταν η μπαταρία κρυώσει)

Ανάβει για 0,1 δευτερόλεπτα. Δεν ανάβει για 0,1 δευτερόλεπτα. (κλειστό για 0,1 δευτερόλεπτα) (Διακοπτόμενος ήχος βομβητή: περίπου 2 δευτερόλεπτα) Δυσλειτουργία στην μπαταρία ή στο φορτιστή (2) Αναφορικά με τις θερμοκρασίες και το χρόνο φόρτισης της επαναφορτιζόμενης μπαταρίας Οι θερμοκρασίες και ο χρόνος φόρτισης θα είναι όπως εμφανίζονται στον Πίνακα 2. Πίνακας 2

Τύπος μπαταρίας Li-ion Θερμοκρασίες στις οποίες η μπαταρία μπορεί να φορτιστεί -10°C – 50°C Τάση φόρτισης V 14,4 18

(Στους 20°C) Σειρά BSL14xx Σειρά BSL18xx

(4 κελιά) (8 κελιά) (5 κελιά) (10 κελιά) (10 κελιά)

BSL1815S : 15 BSL1815 : 15 BSL1815X : 15 BSL1820 : 20 BSL1825 : 25 BSL1830C : 30 BSL1830 : 20 BSL1840 : 26 BSL1850 : 32 BSL1860 : 38 BSL36A18 : 32 USB Τάση φόρτισης V5 Ρεύμα φόρτισης A2

Ο χρόνος φόρτισης ενδέχεται να διαφέρει ανάλογα με τη θερμοκρασία του περιβάλλοντος και την τάση της πηγής ρεύματος.

4. Αποσυνδέστε το καλώδιο ρεύματος του φορτιστή

5. Κρατήστε τον φορτιστή σταθερά και τραβήξτε τη

Βεβαιωθείτε ότι έχετε αφαιρέσει την μπαταρία από τον φορτιστή πριν την χρήση και στην συνέχεια φυλάξτε την κατάλληλα. 000BookCS3630DA.indb187000BookCS3630DA.indb187 2019/07/2917:49:592019/07/2917:49:59188

Σχετικά με την ηλεκτρική εκκένωση σε περίπτωση νέων μπαταριών κλπ. Εφόσον η εσωτερική χημική ουσία των νέων μπαταριών και των μπαταριών που δεν έχουν χρησιμοποιηθεί για μεγάλο χρονικό διάστημα δεν δραστηριοποιείται, η ηλεκτρική εκκένωση μπορεί να είναι χαμηλή όταν τις χρησιμοποιείτε για πρώτη και δεύτερη φορά. Αυτό αποτελεί προσωρινό φαινόμενο, και ο φυσιολογικός χρόνος που απαιτείται για την επαναφόρτιση θα αποκατασταθεί με την επαναφόρτιση των μπαταριών 2 – 3 φορές. Πώς να κάνετε τις μπαταρίες να αποδίδουν για περισσότερο χρόνο. (1) Επαναφορτίστε τις μπαταρίες πριν εξαντληθούν

Όταν νιώσετε ότι η ισχύς του εργαλείου γίνεται πιο αδύναμη, σταματήστε τη χρήση του εργαλείου και επαναφορτίστε την μπαταρία του. Αν συνεχίσετε να χρησιμοποιείτε το εργαλείο και να εκκενώνετε το ηλεκτρικό ρεύμα, η μπαταρία μπορεί να πάθει ζημιά και η διάρκεια ζωής της να μειωθεί. (2) Αποφεύγετε την επαναφόρτιση σε υψηλές θερμοκρασίες. Μία επαναφορτιζόμενη μπαταρία μπορεί να είναι ζεστή αμέσως μετά τη χρήση. Εάν αυτή η μπαταρία επαναφορτιστεί αμέσως μετά τη χρήση, η εσωτερική χημική ουσία θα φθαρεί και η διάρκεια ζωής της

θα μειωθεί. Αφήστε την μπαταρία και φορτίστε την αφού έχει κρυώσει για λίγο.

○ Εάν η μπαταρία έχει φορτιστεί όσο είναι ζεστή λόγω του ότι έχει εκτεθεί για μεγάλο διάστημα σε ένα μέρος με άμεση επαφή με το φως του ήλιου ή λόγω πρόσφατης χρήσης της μπαταρίας, η λυχνία ένδειξης

του φορτιστή ανάβει για 0,3 δευτερόλεπτα, δεν ανάβει για 0,3 δευτερόλεπτα (κλειστό για 0,3 δευτερόλεπτα). Σε μια τέτοια περίπτωση, αφήστε πρώτα την μπαταρία να κρυώσει και ύστερα ξεκινήστε να την φορτίζετε. ○ Όταν η λυχνία ένδειξης φόρτισης τρεμοσβήνει (σε διαστήματα 0,2 δευτερολέπτων), ελέγξτε για την παρουσία ξένων αντικειμένων στην υποδοχή σύνδεσης του φορτιστή μπαταρίας και αν υπάρχουν αφαιρέστε τα. Αν δεν υπάρχουν ξένα αντικείμενα, είναι πιθανό η μπαταρία ή ο φορτιστής να δυσλειτουργούν. Πηγαίνετέ τα στο πλησιέστερο Κέντρο Εξυπηρέτησης. ○ Επειδή ο ενσωματωμένος μικροϋπολογιστής χρειάζεται περίπου 3 δευτερόλεπτα για να επιβεβαιώσει ότι η μπαταρία που φορτίζεται με τον UC18YSL3 έχει αφαιρεθεί, περιμένετε τουλάχιστον 3 δευτερόλεπτα πριν να την εισάγετε εκ νέου για να συνεχίσετε την φόρτιση. Αν η μπαταρία εισαχθεί εκ νέου μέσα σε 3 δευτερόλεπτα, ενδέχεται να μη φορτιστεί σωστά. ΕΓΚΑΤΆΣΤΑΣΗ (ΑΝΤΙΚΑΤΆΣΤΑΣΗ) ΤΗΣ ΑΛΥΣΊΔΑΣ ΤΟΥ ΠΡΙΟΝΙΟΎ

○ Για να αποφύγετε αντικείμενα, απενεργοποιείτε πάντοτε τη συσκευή, και αφαιρείτε την μπαταρία αποθήκευσης. ○ Μη χρησιμοποιείτε άλλη αλυσίδα του πριονιού ή άλλη λάμα από εκείνες που καθορίζονται στο εδάφιο “ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ”. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Φορέστε γάντια και να είστε προσεκτικοί ώστε να αποφύγετε τραυματισμούς με την αλυσίδα του

○ Όταν αφαιρείτε την αλυσίδα του πριονιού, αφαιρέστε την πριονόσκονη από το στόμιο του λαδιού, την οπή του λαδιού και από το αυλάκι της λάμας. Αν συσσωρεύεται πριονόσκονη, η συσσώρευση αυτή μπορεί να προκαλέσει βλάβη στη συσκευή. ○ Χρησιμοποιήστε το σωστό τύπο αλυσοπρίονου σύμφωνα με τις προδιαγραφές. Αν εγκαταστήσετε το λανθασμένο τύπο λάμας, η αλυσίδα του πριονιού μπορεί να βγει από τη θέση της και να προκληθεί τραυματισμός.

1. Αφαίρεση του πλευρικού καλύμματος (Εικ. 6)

1 Περιστρέψτε μια φορά το κουμπί για να το χαλαρώσετε. 2 Περιστρέψτε μισή φορά τον επιλογέα τάσης για να τον χαλαρώσετε. 3 Χρησιμοποιώντας το εξαγωνικό κλειδί Άλεν που έχει χορηγηθεί, χαλαρώστε το μπουλόνι μέχρις ότου να μην υπάρχει αντίσταση. 4 Περιστρέψτε το κουμπί και αφαιρέστε το πλευρικό

2. Αφαίρεση της αλυσίδας του πριονιού και της

μπάρας (Εικ. 7) Αφαιρέστε την αλυσίδα του πριονιού και στη λάμα στην κατεύθυνση που υποδεικνύεται από τι βέλος.

3. Δέσμευση της νέας

αλυσίδας του πριονιού στο γρανάζι (Εικ. 8, 9) Δεσμεύστε την αλυσίδα του πριονιού στο άκρο της λάμας, και ύστερα δεσμεύστε σωστά την αλυσίδα εγκοπής στο γρανάζι.

4. Εγκατάσταση του πλευρικού καλύμματος

1 Ευθυγραμμίστε το μπουλόνι με την οπή μπουλονιού. (Εικ. 10) 2 Ρυθμίστε τον επιλογέα τάσης του πλευρικού καλύμματος έτσι ώστε το εξόγκωμα του τανυστή της αλυσίδας να εισέρχεται στην οπή του τανυστή αλυσίδας της λάμας, και συνδέστε το πλευρικό κάλυμμα. (Εικ. 11) 3 Περιστρέψτε μια φορά το κουμπί για να το στερεώσετε προσωρινά. (Εικ. 12)

5. Ρύθμιση της τάσης της αλυσίδας του πριονιού

(Εικ. 13) ○ Ενόσω ανασηκώνετε το άκρο της λάμας, περιστρέψτε τον επιλογέα τάσης ώστε να ρυθμίσετε την τάση της αλυσίδας του πριονιού. ○ Περιστρέψτε τον επιλογέα τάσης προς τα δεξιά για να αυξήσετε την τάση της αλυσίδας του πριονιού, και προς τα αριστερά για να τη μειώσετε.

6. Έλεγχος της τάσης της αλυσίδας του πριονιού

(Εικ. 14) Ρυθμίστε την τάση της αλυσίδας του πριονιού έτσι ώστε το κενό ανάμεσα σύνδεσμο του οδηγού της αλυσίδας του πριονιού και της λάμας να είναι 0.5 έως 1 mm όταν σηκώνετε την αλυσίδα του πριονιού ελαφρά κοντά στο κέντρο της μπάρας.

7. Ασφάλιση του κουμπιού (Εικ. 15)

1 Όταν η ρύθμιση είναι πλήρης, ανασηκώστε τη λάμα, και σφίξτε τελείως το κουμπί. 2 Βεβαιωθείτε ότι το μπουλόνι είναι καλά σφιγμένο.

Μετά τη ρύθμιση της τάσης της αλυσίδας του πριονιού, βεβαιωθείτε ότι το κουμπί είναι τελείως σφιχτό. Αν είναι χαλαρό, μπορεί να προκληθεί τραυματισμός. ΕΠΙΘΕΏΡΗΣΗ ΚΑΙ ΠΡΟΕΤΟΙΜΑΣΊΑ ΠΡΙΝ ΑΠΌ ΤΗ ΧΡΉΣΗ Πριν από τη χρήση, κάντε τις επόμενες επιθεωρήσεις και προπαρασκευαστικές εργασίες.

○ Για να αποφύγετε τα ατυχήματα, εκτελείτε πάντοτε τα βήματα 1 έως 4 έχοντας βεβαιωθεί ότι η μπαταρία αποθήκευσης έχει αφαιρεθεί από το σώμα. 000BookCS3630DA.indb188000BookCS3630DA.indb188 2019/07/2917:49:592019/07/2917:49:59189

○ Μην ασφαλίζετε το κουμπί απασφάλισης ενόσω αυτό είναι πατημένο. Αν ο διακόπτης είναι κατά λάθος δεσμευμένος, η συσκευή μπορεί απρόσμενα να ξεκινήσει να λειτουργεί και να προκληθεί τραυματισμός.

1. Βεβαιωθείτε ότι ο διακόπτης είναι

απενεργοποιημένος ○ Αν εισάγετε την μπαταρία αποθήκευσης χωρίς να ξέρετε αν ο διακόπτης είναι δεσμευμένος, η

μπορεί απροσδόκητα να αρχίσει, πράγμα που μπορεί να καταλήξει σε ατύχημα. ○ Αν ο διακόπτης είναι δεσμευμένος ενόσω το κουμπί αποδέσμευσης είναι δεσμευμένο, η συσκευή ενεργοποιείται, και όταν ο διακόπτης απελευθερωθεί, η συσκευή απενεργοποιείται.

2. Έλεγχος της τάσης της αλυσίδας του πριονιού

○ Αν η τάση της αλυσίδας του πριονιού είναι

υπάρχει κίνδυνος ζημίας στην αλυσίδα του πριονιού ή στη λάμα και δυσλειτουργία. Ανατρέχοντας στα βήματα 5 έως 7 “Εγκατάσταση (αντικατάσταση) της αλυσίδας του πριονιού”, βεβαιωθείτε ότι μια κατάλληλη τάση έχει ρυθμιστεί. ○ Ενόσω η αλυσίδα του πριονιού είναι ακόμα καινούργια, είναι ιδιαίτερα ελαστική, ελέγξτε περιοδικά την τάση και ρυθμίστε όπως απαιτείται. ○ Ελέγξτε επίσης το κουμπί αν το κουμπί έχει σφίξει

3. Έλεγχος λειτουργίας του φρένου της αλυσίδας

○ Αν και το φρένο αλυσίδας είναι μια διάταξη διακοπής έκτακτης ανάγκης, δεν είναι πλήρως αξιόπιστο. Η λειτουργία του πρέπει να γίνεται προσεκτικά ώστε να αποφεύγεται ο κίνδυνος του οπίσθιου λακτίσματος.

Το φρένο αλυσίδας προορίζεται για χρήση σε καταστάσεις έκτακτης ανάγκης και κατά την έναρξη της λειτουργίας της συσκευής. Μην το χρησιμοποιείτε αδιακρίτως. ○ Για να αποφύγετε μια τυχόν προβληματική κίνηση του φρένου αλυσίδας λόγω συσσώρευσης πριονόσκονης κλπ., καθαρίστε το σε τακτική βάση. ○ Το φρένο αλυσίδας αποτελεί σημαντική συνιστώσα για την εξασφάλιση ασφαλούς χρήσης. Αν έχετε την οποιαδήποτε ανησυχία σχετικά με τη λειτουργία του φρένου, ζητήστε επισκευή από το Εξουσιοδοτημένο Κέντρο σας Τεχνικής Εξυπηρέτησης (Σέρβις) της HiKOKI. Το φρένο αλυσίδας είναι μια διάταξη διακοπής έκτακτης ανάγκης που σταματάει την αλυσίδα του πριονιού όταν η συσκευή υπόκειται σε οπίσθιο λάκτισμα κλπ., για

μείωση του κινδύνου. (Ανατρέξτε στην “Αιτίες του οπίσθιου λακτίσματος και αποφυγή του από το χειριστή.”) Όταν το φρένο αλυσίδας ενεργοποιείται ωθώντας το μοχλό του φρένου προς τα εμπρός, η αλυσίδα του πριονιού σταματάει να κινείται. Αν τραβήξετε το μοχλό του φρένου προς το μέρος σας, το φρένο απελευθερώνεται.

επιβεβαιώνετε τη λειτουργία του φρένου αλυσίδας, να διακόπτετε πάντοτε τη λειτουργία της συσκευής, να αφαιρείτε την μπαταρία, να ενεργοποιείτε το μοχλό φρένου και να τραβάτε την αλυσίδα του πριονιού με το

Αν η αλυσίδα του πριονιού δεν μετακινείται, αυτό σημαίνει ότι το φρένο αλυσίδαε έχει ενεργοποιηθεί.

Να φοράτε πάντοτε χοντρά γάντια για αυτήν την

Επειδή η λεπίδα του αλυσοπρίονου είναι πολύ κοφτερή, άμα την τραβάτε πολύ δυνατά κινδυνεύετε να τραυματίσετε τα δάχτυλά σας.

4. Έλεγχος του λαδιού της αλυσίδας

○ Η συσκευή αυτή παραδίδεται χωρίς λάδι αλυσίδας στο εσωτερικό της. Βεβαιωθείτε ότι η δεξαμενή λαδιού έχει πληρωθεί νε το λάδι αλυσίδας που παρέχεται πριν από τη χρήση. (Εικ. 17) ○ Ελέγξτε περιοδικά το γυάλινο παρατηρητήριο λαδιού κατά τη διάρκεια της εργασίας και αναπληρώστε με λάδι, όπως απαιτείται. ○ Όταν πιέζετε το διακόπτη για το φως πάνω στον πίνακα διακοπτών, ανάβει ένα φωτάκι διόδου φωτοεκπομπής (LED) και το εσωτερικό φως βελτιώνει

ορατότητα. (Εικ. 18) (Ελέγξτε το στη βήμα 6.) ○ Αν το λάδι αλυσίδας τελειώσει, χρησιμοποιήστε λάδι αλυσίδας της HiKOKI που πουλιέται ξεχωριστά ή ισοδύναμο λάδι της αγοράς. ○ Το λάδι αλυσίδας λιπαίνει αυτόματα. Ο ρυθμός εκφόρτισης για αυτόματη λίπανση είναι προρρυθμισμένος στο εργοστάσιο στο μέγιστο. Για να μειωθεί ο ρυθμός εκφόρτισης,

ρυθμιστή της αντλίας του λαδιόύ πάνω στο πίσω μέρος του σώματος της συσκευής κατά τη φορά των δεικτών του ωρολογίου. (Εικ. 19)

○ Η χωρητικότητα της δεξαμενής του λαδιού είναι περίπου 80 ml. Ακόμα και αν είναι υπερπληρωμένη, η περίσσεια του λαδιού θα διαφύγει από το στόμιο υπερχείλισης. ○ Σας συστήνουμε να κάνετε αποθέματα με λάδι

Αν συνεχίζετε να εργάζεστε χωρίς λάδι αλυσίδας, η αλυσίδα του πριονιού μπορεί να καεί, ή ο κινητήρας να παρουσιάσει βλάβη. ○ Να είστε προσεκτικοί ώστε να αποφύγετε την είσοδο σκόνης ή ξένου υλικού στη δεξαμενή λαδιού. Αν σκόνη και άλλα ξένα υλικά εισέλθουν στη δεξαμενή λαδιού, η συσκευή μπορεί να παρουσιάσει βλάβη. ○ Το λάδι αλυσίδας που έχει παραμείνει μέσα στη δεξαμενή μπορεί να διαρρεύσει λόγω της δομής της μονάδας αυτής. Αν και αυτό δεν υποδεικνύει δυσλειτουργία, μπορεί να ρυπάνει τη θέση αποθήκευσης, να είστε λοιπόν προσεκτικοί. Όταν αποθηκεύετε, αδειάστε το λάδι από τη δεξαμενή λαδιού, και τοποθετήστε ένα αντικείμενο κάτω από το κύριο σώμα που να μπορεί να απορροφά τις οποιεσδήποτε διαρροές.

5. Εγκατάσταση της μπαταρίας αποθήκευσης

(Εικ. 4) Όπως δείχνεται στην Εικ. 4, ωθήστε σταθερά μέχρις ότου ακουστεί ένα 'κλικ' όταν η μπαταρία μπει στη

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Συνδέστε με ασφάλεια την μπαταρία αποθήκευσης

Αν η μπαταρία αποθήκευσης δεν είναι στερεωμένη με ασφάλεια, μπορεί να πέσει και να προκληθεί τραυματισμός.

6. Έλεγχος αν το φωτάκι διόδου φωτοεκπομπής

(LED) λειτουργεί (Εικ. 18) ○ Όταν πιέζετε το διακόπτη φωτός, το φωτάκι διόδου (LED) ανάβει και όταν τον απελευθερώνετε, το φωτάκι

○ Το φωτάκι διόδου φωτοεκπομπής (LED) φωτίζει το τμήμα της άκρης της κοπής. ○ Ανάβει το εσωτερικό φως του γυάλινου παρατηρητηρίου του λαδιού για να διευκολύνει τους σύντομους ελέγχους της εναπομένουσας στάθμης

Αν το φωτάκι είναι βρώμικο, σκουπίστε το προσεκτικά με ένα μαλακό ύφασμα κλπ., για να αποφύγετε να του προκαλέσετε ζημιά. Αν το φωτάκι έχει υποστεί ζημιά, η ζημιά αυτή θα μειώσει τη λαμπρότητα. 000BookCS3630DA.indb189000BookCS3630DA.indb189 2019/07/2917:49:592019/07/2917:49:59190

Επίσης, η ένδειξη υπόλοιπου φορτίου μπαταρίας ενδέχεται να διαφέρει από εκείνες που υπάρχουν στο εργαλείο ή τον φορτιστή. Πίνακας 3

Υπόλοιπο φορτίο της μπαταρίας

Το υπόλοιπο φορτίο της μπαταρίας είναι πάνω από το 75%.

Το υπόλοιπο φορτίο της μπαταρίας βρίσκεται στο 50%– 75%.

Το υπόλοιπο φορτίο της μπαταρίας βρίσκεται στο 25%– 50%.

Το υπόλοιπο φορτίο της μπαταρίας είναι λιγότερο από το 25%. Αναβοσβήνει; Το υπόλοιπο φορτίο της μπαταρίας είναι σχεδόν άδειο. Επαναφορτίστε την μπαταρία το συντομότερο δυνατό. Αναβοσβήνει; Η έξοδος ανεστάλη λόγω υψηλής θερμοκρασίας. Αφαιρέστε την μπαταρία από το εργαλείο και αφήστε τη να κρυώσει. Αναβοσβήνει; Η έξοδος ανεστάλη λόγω βλάβης ή δυσλειτουργίας. Το πρόβλημα ενδεχομένως να οφείλεται στην μπαταρία, οπότε παρακαλούμε επικοινωνήστε με τον αντιπρόσωπό

Καθώς η ένδειξη του υπόλοιπου φορτίου της μπαταρίας εμφανίζεται κάπως διαφορετική ανάλογα με τη θερμοκρασία του περιβάλλοντος και τα χαρακτηριστικά της μπαταρίας, μπορείτε να τη δείτε ως στοιχείο

○ Μην χτυπάτε δυνατά τον πίνακα διακοπτών ή μην τον σπάσετε. Μπορεί να προκληθεί βλάβη. ○ Για να εξοικονομήσετε το φορτίο της μπαταρίας που καταναλώνεται, η ενδεικτική λυχνία υπόλοιπου φορτίου της μπαταρίας ανάβει ενώ πατάτε το διακόπτη ένδειξης υπόλοιπου φορτίου της μπαταρίας. ΔΙΑΔΙΚΑΣΙΕΣ ΚΟΠΗΣ

○ Πριν από τη λειτουργία, βεβαιωθείτε ότι το φρένο της αλυσίδας λειτουργεί. ○ Κατά τη διάρκεια της χρήσης, πιάστε τη λαβή με ασφάλεια και με τα δυο χέρια. ○ Όταν κόβετε ξύλα από το κάτω μέρος, βεβαιωθείτε ότι το αλυσοπρίονο δεν προσκρούει στο ξύλο. Αν η συσκευή ωθείται πίσω, μπορεί να προκληθεί τραυματισμός. ○ Κατά τη διάρκεια των διαλειμμάτων εργασίας ή μετά την εργασία, απενεργοποιείτε πάντοτε τη συσκευή και αφαιρέστε την μπαταρία αποθήκευσης από το κύριο

Παρακολουθείτε πάντοτε το χώρο εργασίας και τη γύρω περιοχή, βεβαιωθείτε ότι δεν υπάρχουν αντικείμενα που θα μπορούσαν να προκαλέσουν τραυματισμούς ή βλάβη

συσκευής, και εφόσον παρευρίσκονται, απομακρύνατε τα εκ των προτέρων.

7. Το φρένο ελέγχου είναι δεσμευμένο

○ Αν ο διακόπτης είναι δεσμευμένος ενόσω το κουμπί αποδέσμευσης είναι δεσμευμένο, η συσκευή ενεργοποιείται, και όταν ο διακόπτης απελευθερωθεί, η συσκευή απενεργοποιείται. ○ Επιπρόσθετα, 1 έως 3 δευτερόλεπτα μετά την απελευθέρωση του διακόπτη, η συσκευή ενεργοποιεί ένα φρένο για να σταματήσει την περιστροφή της αλυσίδας του πριονιού

○ Πριν από τη χρήση, ελέγξτε για να βεβαιωθείτε ότι το φρένο είναι δεσμευμένο. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Προσέξτε την απωθητική δύναμη όταν το φρένο είναι δεσμευμένο. Αν ρίξετε τη συσκευή, μπορεί να προκληθεί τραυματισμός.

8. Έλεγχος της εκφόρτισης του λαδιού της

αλυσίδας (Εικ. 19, 20) ○ Όταν ενεργοποιείτε τη συσκευή, το λάδι αλυσίδας λιπαίνει αυτόματα την αλυσίδα του πριονιού και τη

○ Αν δεν φαίνεται να αναδύεται λάδι 2 έως 3 λεπτά αφού έχει τεθεί σε λειτουργία η συσκευή, ελέγξτε αν έχει συσσωρευτεί πριονόσκονη γύρω από το στο στόμιο του λαδιού. (Ανατρέξτε στην “Καθαρισμός του στομίου λαδιού της αλυσίδας.”)

Ανατρέξτε στην “Έλεγχος του λαδιού της αλυσίδας.”

Λειτουργία διακόπτη Όταν ο διακόπτης είναι δεσμευμένος ενόσω είναι πατημένο το κουμπί αποδέσμευσης, η αλυσίδα του πριονιού περιστρέφεται. (Εικ. 21) Εκτός και αν το κουμπί αποδέσμευσης είναι πατημένο, δεν είναι δυνατή η δέσμευση του διακόπτη. Αφού ο διακόπτης δεσμευτεί, η αλυσίδα του πριονιού συνεχίζει να περιστρέφεται όσο αυτός είναι

. Επιπρόσθετα, το φωτάκι της διόδου φωτοεκπομπής (LED) παραμένει αναμμένο. Όταν απελευθερωθεί ο διακόπτης, ενεργοποιείται ένα φρένο για να σταματήσει την περιστροφή της

Μην ασφαλίζετε το κουμπί απασφάλισης ενόσω αυτό είναι πατημένο. Αν ο διακόπτης είναι κατά λάθος δεσμευμένος, η συσκευή μπορεί απρόσμενα να ξεκινήσει να λειτουργεί και να προκληθεί τραυματισμός. Χρήση του αγκίστρου Τραβήξτε το άγκιστρο έξω από τη συσκευή, πάνω σε αυτό μπορεί να δεθεί ένα σχοινί κλπ. για την ανάρτηση της συσκευής. (Εικ. 23)

Όταν χρησιμοποιείτε το άγκιστρο, βεβαιωθείτε ότι η συσκευή είναι καλά αναρτημένη ώστε να αποφευχθεί ο κίνδυνος της πτώσης. Αν η συσκευή πέσει, μπορεί να προκληθεί ατύχημα. ΕΝΔΕΙΞΗ ΥΠΟΛΟΙΠΟΥ ΦΟΡΤΙΟΥ

Μπορείτε να ελέγξετε το υπόλοιπο φορτίο της μπαταρίας πιέζοντας τον διακόπτη ένδειξης υπόλοιπου φορτίου μπαταρίας για να ανάψει η λυχνία ένδειξης. (Εικ. 22, Πίνακας 3) Η ένδειξη θα σβήσει περίπου 3 δευτερόλεπτα μετά το πάτημα του διακόπτη ένδειξης υπόλοιπου φορτίου

Είναι καλύτερο να χρησιμοποιείται η ένδειξη υπόλοιπου φορτίου μπαταρίας ως οδηγός δεδομένου

υπάρχουν μικρές διαφορές όπως η θερμοκρασία περιβάλλοντος και η κατάσταση της μπαταρίας. 000BookCS3630DA.indb190000BookCS3630DA.indb190 2019/07/2917:49:592019/07/2917:49:59191

Ειδικότερα, όταν βάζετε μια βάση για τα πόδια για να εργαστείτε, βεβαιωθείτε ότι δεν υπάρχει αστάθεια ή κάποιο αντικείμενο που θα μπορούσατε να σκοντάψετε

Πριν να κάνετε την υλοτόμηση όρθιων δέντρων, δώστε πάντοτε ιδιαίτερη προσοχή στην κατεύθυνση στην οποία το δέντρο θα πέσει ή θα κυλήσει, και καθορίστε μια ασφαλή περιοχή εκκένωσης και μια ασφαλή διαδρομή για σας εκ των προτέρων. 1 Βεβαιωθείτε ότι η συσκευή είναι απενεργοποιημένη Αν η μπαταρία αποθήκευσης εισάγεται ενόσω ο διακόπτης είναι δεσμευμένος για κάποιον άγνωστο λόγο, η συσκευή μπορεί απροσδόκητα να αρχίσει, πράγμα που μπορεί να καταλήξει σε ατύχημα. 2 Εγκατάσταση της μπαταρίας αποθήκευσης (Εικ. 4) Όπως δείχνεται στην Εικ. 4, ωθήστε σταθερά μέχρις ότου ακουστεί ένα 'κλικ' όταν η μπαταρία μπει στη

3 Δέσμευση του διακόπτη Έχοντας βεβαιωθεί ότι η αλυσίδα του πριονιού δεν βρίσκεται σε επαφή με το ξύλο, δεσμεύστε το διακόπτη και αρχίστε να κόβετε όταν η αλυσίδα του πριονιού έχει αυξηθεί. ΠΡΟΕΙΔΟΠΟΙΗΣΗ ○ Όταν ενεργοποιείτε τη συσκευή, βεβαιωθείτε ότι η αλυσίδα του πριονιού δεν έρχεται σε επαφή με υλικά ή με οτιδήποτε άλλο. ○ Κατά τη διάρκεια της χρήσης, να είστε προσεκτικοί ώστε να βεβαιωθείτε ότι η αλυσίδα του πριονιού δεν έρχεται σε επαφή με άλλα υλικά ή αντικείμενα. Ειδικότερα, αν η διεργασία της κοπής έχει τελειώσει, να είστε προσεκτικοί ώστε να βεβαιωθείτε ότι το αλυσοπρίονο δεν αγγίζει το έδαφος.

Γεμίστε ξανά τη δεξαμενή λαδιού ώστε να αποφύγετε το να μείνει η συσκευή χωρίς λάδι.

1. Γενικές διαδικασίες κοπής

(1) Τροφοδοτήστε με ηλεκτρικό ρεύμα κρατώντας ταυτόχρονα το πριόνι λίγο μακριά από το

πρόκειται να κοπεί. Ξεκινήστε το πριόνισμα λίγο αφότου η συσκευή έχει φθάσει στην πλήρη ταχύτητά

(2) Όταν πριονίζετε ένα λεπτό κομμάτι ξύλου, πιέστε το τμήμα της βάσης της λάμας ενάντια στο ξύλο και πριονίστε προς τα κάτω όπως δείχνεται στην Εικ. 24. (3) Όταν πριονίζετε ένα παχύ κομμάτι ξύλου , πιέστε την ακίδα στο μπροστινό τμήμα της συσκευής ενάντια στο ξύλο και κόψτε το με δουλεύοντάς το σαν μοχλό χρησιμοποιώντας ταυτόχρονα την ακίδα σαν υπομόχλιο όπως δείχνεται στην Εικ. 25. (4) Όταν κόβετε το ξύλο οριζόντια, γυρίστε το σώμα της μονάδας στα δεξιά έτσι ώστε η λάμα να βρίσκεται κάτω

κρατήστε το πάνω μέρος της μπροστινής λαβής με το αριστερό σας χέρι. Κρατήστε τη λάμα οριζόντια και τοποθετήστε την ακίδα που βρίσκεται στο μπροστινό μέρος του σώματος της συσκευής πάνω στην οσφυϊκή μοίρα. Χρησιμοποιώντας την ακίδα σαν υπομόχλιο, κόψτε το ξύλο περιστρέφοντας την πίσω λαβή προς τα δεξιά. (Εικ. 26) (5) Όταν κόβετε μέσα στο ξύλο από το κάτω μέρος, αγγίξτε ελαφρά το ξύλο με το άνω μέρος της λάμας. (Εικ. 27) (6) Μελετώντας προσεκτικά τις οδηγίες, εξασφαλίστε πρακτική εκπαίδευση στη λειτουργία του αλυσοπρίονου πριν από τη χρήση, ή εξασκηθείτε τουλάχιστον κόβοντας επιμήκη κομμάτια στρογγυλού ξύλου πάνω σε ένα τρίποδο πριονίσματος . (7) Όταν κόβετε κορμούς ή ξύλα, τα οποία δεν φέρουν υποστήριγμα, στηρίξτε τα καλά ακινητοποιώντας τα κατά τη διάρκεια της κοπής χρησιμοποιώντας ένα τρίποδο πριονίσματος ή οποιαδήποτε άλλη κατάλληλη

ΠΡΟΕΙΔΟΠΟΙΗΣΗ ○ Όταν κόβετε ξύλο από το κάτω μέρος, υπάρχει κίνδυνος η μονάδα της συσκευής να ωθηθεί προς τα πίσω προς την μεριά του χρήστη αν η αλυσίδα αν η αλυσίδα επιδρά έντονα με το ξύλο. ○ Μην κόβετε σε όλη τη διαδρομή σε βάθος το ξύλο ξεκινώντας από το κάτω μέρος γιατί υπάρχει ο κίνδυνος να πεταχτεί προς τα πάνω η λάμα εκτός ελέγχου όταν η κοπή έχει τελειώσει. ○ Αποφεύγετε πάντοτε το αλυσοπρίονο που βρίσκεται σε λειτουργία να αγγίζει το έδαφος ή συρματοπλέγματα.

(1) Κοπή κλαδιών από όρθιο δέντρο: Πρέπει να κοπεί αρχικά ένα χοντρό κλαδί σε ένα σημείο μακριά από τον κορμό του δέντρου. Κόψτε πρώτα στο ένα τρίτο της διαδρομής ξεκινώντας από κάτω, και κόψτε ύστερα το κλαδί από πάνω. Τελικά, κόψτε το εναπομένον τμήμα του κλαδιού ακόμα και με τον κορμό του δέντρου. (Εικ. 28) ΠΡΟΕΙΔΟΠΟΙΗΣΗ ○ Να είστε πάντοτε προσεκτικοί για να αποφεύγετε τα κλαδιά που πέφτουν. ○ Να είστε πάντοτε σε ετοιμότητα για τυχόν ανάκρουση του αλυσοπρίονου (2) Κοπή κλαδιών από πεσμένα δέντρα: Κόψτε πρώτα τα κλαδιά που δεν αγγίζουν το έδαφος, κόψτε ύστερα εκείνα που αγγίζουν το έδαφος. Όταν κόβετε χοντρά κλαδιά που αγγίζουν το έδαφος, κόψτε περίπου στα μισά της διαδρομής από πάνω, κόψτε ύστερα τελείως το κλαδί από κάτω. (Εικ. 29) ΠΡΟΕΙΔΟΠΟΙΗΣΗ ○ Όταν κάνετε αποκοπή κλαδιών που αγγίζουν το έδαφος, να είστε προσεκτικοί να μη λυγίσει

○ Κατά το στάδιο της τελικής κοπής, προσέξτε για τυχόν αναπάντεχη κύλιση του κορμού του ξύλου.

3. Κοπή κορμών ξύλου

Όταν κόβετε έναν κορμό ξύλου που έχει τοποθετηθεί όπως δείχνεται στην Εικ. 30, κόψτε στο ένα τρίτο της διαδρομής περίπου από κάτω, κόψτε ύστερα κάτω

όλη τη διαδρομή από πάνω. Όταν κόβετε έναν κορμό ξύλου που διασχίζεται από μια κοιλότητα όπως δείχνεται στην Εικ. 31, κόψτε πρώτα στα δυο τρίτα περίπου της διαδρομής από πάνω, κόψτε ύστερα από κάτω προς τα πάνω. ΠΡΟΕΙΔΟΠΟΙΗΣΗ ○ Βεβαιωθείτε ότι η λάμα δεν λυγίζει στον κορμό από

δουλεύετε σε έδαφος που παρουσιάζει κλίση, βεβαιωθείτε ότι στέκεστε πάνω στην ανηφορική πλευρά του κορμού του ξύλου. Αμ στέκεστε πάνω στην κατηφορική πλευρά, το αποκομμένο κομμάτι ξύλου μπορεί να κυλίσει προς το μέρος σας.

4. Υλοτόμηση δέντρων

(1) Υποκοπή ( όπως δείχνεται στην Εικ. 32): Κάντε την υποκοπή να αντικρίζει την κατεύθυνση στην οποία θέλετε το δέντρο να πέσει. Το βάθος της υποκοπής θα πρέπει να ανέρχεται στο 1/3 της διαμέτρου του δέντρου. Μην κάνετε ποτέ υλοτόμηση δέντρων δίχως την κατάλληλη υποκοπή. (2) Πίσω κοπή ( όπως δείχνεται στην Εικ. 32): Κάντε μια πίσω κοπή περίπου 5 cm επάνω και παράλληλη στην οριζόντια κοπή. Αν υπάρξει εμπλοκή της αλυσίδας κατά τη διάρκεια της κοπής, διακόψτε τη λειτουργία του πριονιού και χρησιμοποιήστε σφήνες για να την ελευθερώσετε. Μην κόβετε το δέντρο σε βάθος. 000BookCS3630DA.indb191000BookCS3630DA.indb191 2019/07/2917:50:002019/07/2917:50:00192

ΠΡΟΕΙΔΟΠΟΙΗΣΗ ○ Η υλοτόμηση των δέντρων πρέπει να γίνεται κατά τρόπον ώστε να μην υπάρχει κίνδυνος για κανένα άτομο, να μη χτυπηθεί η οποιαδήποτε γραμμή ηλεκτρικού ρεύματος και να μη προκληθούν οι οποιεσδήποτε υλικές ζημιές. ○ Βεβαιωθείτε ότι στέκεστε πάνω στην ανηφορική πλευρά του εδάφους γιατί το δέντρο ,μπορεί να

ή να γλιστρήσει στην κατηφόρα μετά την υλοτόμησή του. Προφύλαξη για την εργασία κοπής Για λειτουργία μεγάλης κλίμακας ή εργασία χωρίς

Για την προστασία του κινητήρα και των ηλεκτρονικών στοιχείων που περιέχονται σε αυτήν τη συσκευή, αν είναι εκτεθειμένη σε υψηλή θερμοκρασία, υπάρχει επισήμανση από μια δίοδο φωτοεκπομπής (LED) που αναβοσβήνει. Αν κόβετε ή ωθείτε βίαια με υψηλό φορτίο ή

ο κινητήρας και τα ηλεκτρονικά θα θερμανθούν και η δίοδος φωτοεκπομπής (LED) θα αναβοσβήνει.

○ Αν το φωτάκι της διόδου φωτοεκπομπής (LED) αναβοσβήνει, σταματήστε να χρησιμοποιείτε τη συσκευή και αφήστε την να κρυώσει για αρκετή ώρα. Αν συνεχίζετε να τη χρησιμοποιείτε, η συσκευή μπορεί να πάθει ζημιά. ○ Επιπρόσθετα, αν εργάζεστε χωρίς διακοπή, , όταν αντικαθιστάτε την μπαταρία, αφήστε τη συσκευή να κρυώσει για 15 λεπτά τουλάχιστον. ○ Επιπρόσθετα, όταν η εργασία διακοπεί, αν η δίοδος φωτοεκπομπής (LED) αναβοσβήνει όταν γυρνάτε το διακόπτη πίσω στη θέση ενεργοποίησης, αυτό σημαίνει ότι η συσκευή δεν έχει κρυώσει αρκετά, για αυτό παρακαλείστε να αφήσετε τη συσκευή χωρίς λειτουργία για περισσότερο χρόνο πριν να την ενεργοποιήσετε ξανά. Πιάσιμο / δύναμη ώθησης του αλυσοπρίονου Να πιάνετε πάντοτε το αλυσοπρίονο με ασφάλεια. Επιπρόσθετα, μην ασκείτε στο αλυσοπρίονο περισσότερη δύναμη από όσο χρειάζεται. Όταν κόβετε, η άσκηση επιπλέον δύναμης ασκούμενης πάνω στο αλυσοπρίονο δεν θα επιταχύνει την ταχύτητα κοπής. Αυτή θα επιφέρει

στον κινητήρα, θα επηρεάσει αρνητικά την απόδοση, και θα κάνει ζημιά ή θα προκαλέσει δυσλειτουργία ή στη λάμα. Χρησιμοποιήστε τη συσκευή στο εύρος όπου η αλυσίδα του πριονιού βρίσκεται σε λογική ταχύτητα. Ειδικότερα, όταν η αλυσίδα του πριονιού σταματάει (μπλοκάρεται) λόγω υπερβολικής δύναμης, μπορεί να προκαλέσει τραυματισμό ή βλάβη στη συσκευή. Συγκρατητηρας αλυσιδας ○ Ο συγκρατητήρας της αλυσίδας βρίσκεται στην κινητήρια κεφαλή, ακριβώς κάτω από την αλυσίδα, για να αποτρέψει περισσότερο την πιθανότητα, μια σπασμένη αλυσίδα να χτυπήσει τον χρήστη του αλυσοπρίονου. ○ Όταν η αλυσίδα του πριονιού κοπεί, αντικαταστήστε τη με μια καινούργια συμβουλευόμενοι το εδάφιο “Εγκατάσταση (αντικατάσταση) της αλυσίδας του

ΑΚΟΝΙΣΜΑ ΤΗΣ ΛΕΠΙΔΑΣ ΤΗΣ

Για να αποφύγετε ατυχήματα, απενεργοποιείτε πάντοτε τη συσκευή, και αφαιρείτε την μπαταρία αποθήκευσης από το κύριο σώμα. Επιπρόσθετα, όταν χρησιμοποιείτε αλυσοπρίονα, να φοράτε πάντοτε χοντρά γάντια.

Ακονίστε την αλυσίδα του πριονιού και ρυθμίστε το μετρητή βάθους στην κεντρική θέση πάνω στη λάμα, με την αλυσίδα του πριονιού συνδεδεμένη στο

Όταν το ακόνισμα των αλυσίδων του πριονιού φθίνει, ο κινητήρας και κάθε μέρος του σώματος επιβαρύνεται και η αποτελεσματικότητα μειώνεται. Για τη βέλτιστη λειτουργία της συσκευής, χρειάζεται συχνή συντήρηση ώστε να παραμένει η αλυσίδα του πριονιού κοφτερή.

1. Ακόνισμα της λεπίδας

Η στρογγυλή λίμα θα πρέπει να παραμένει απέναντι από τη λεπίδα της αλυσίδας, έτσι ώστε το ένα πέμπτο της διαμέτρου να εκτείνεται πάνω από το πάνω μέρος της λεπίδας, όπως φαίνεται στην Εικ. 33. Ακονίστε τις λεπίδες κρατώντας τη στρογγυλή λίμα σε μια γωνία 30° ως προς τη λάμα, όπως δείχνεται στην Εικ. 34, εξασφαλίζοντας ότι η στρογγυλή λίμα κρατιέται

όπως δείχνεται στην Εικ. 35. Βεβαιωθείτε ότι όλες οι λεπίδες του πριονιού λιμάρονται στην ίδια γωνία, αλλιώς η αποτελεσματικότητα της κοπής του εργαλείου θα επηρεαστεί αρνητικά. Κατάλληλες γωνίες για να ακονιστούν οι λεπίδες σωστά δείχνονται στην Εικ. 36. (Η στρογγυλή λίμα πωλείται ξεχωριστά.)

2. Ρύθμιση του μετρητή βάθους

○ Μη φράσσετε με άμμο το άνω μέρος του επιταινιόδεσμου του προφυλακτήρα και του συνδέσμου προστατευτικού οδηγού, ούτε να προκαλείτε την παραμόρφωση του σχήματος των αναφερθέντων

○ Η ρύθμιση των μετρητών βάθους πρέπει να είναι σύμφωνη με τις προκαθορισθείσες διαστάσεις και μορφές, διαφορετικά ο κίνδυνος ολισθηρού λακτίσματος αυξάνεται, προκαλώντας τραυματισμό. Επιταινιόδεσμος του προφυλακτήρα Σύνδεσμος προστατευτικού

Οι μετρητές βάθους πρέπει όλοι να ευθυγραμμίζονται με τον ίδιο τρόπο επειδή χρησιμοποιούνται για τη ρύθμιση βάθους στη θέση όπου ο κόπτης υπεισέρχεται

Όταν ακονίζετε την αλυσίδα του πριονιού, βεβαιωθείτε ότι ελέγχετε κάθε δυο ή τρεις φορές το μετρητή

Τοποθετήστε ένα συναρμογέα μετρητή βάθους πάνω

αλυσίδα του πριονιού, αφήστε το μετρητή να είναι ορατός πάνω στο αυλάκι, και χρησιμοποιήστε μια επίπεδη λίμα για να λοξοτομήσετε το τμήμα έξω από το συναρμογέα του μετρητή βάθους. Εικ. 38) (Ο συναρμογέας μετρητή βάθους και η επίπεδη λίμα πουλιούνται ξεχωριστά.) Αφού έχετε τελειώσει το λιμάρισμα του μετρητή βάθους, στρογγυλέψτε την μπροστινή πλευρά του μετρητή βάθους όπως ήτανε. (Εικ. 39) Αφού ακονίσετε την αλυσίδα του πριονιού, τοποθετήστε τη μέσα σε λάδι αλυσίδας για να ξεπλύνετε τα λιμαρίσματα. 000BookCS3630DA.indb192000BookCS3630DA.indb192 2019/07/2917:50:002019/07/2917:50:00193

Αν τα λιμαρίσματα δεν καθαριστούν καλά, η αλυσίδα του πριονιού και η λάμα θα υποστούν γρήγορα κόπωση ενόσω βρίσκονται σε χρήση. ΣΧΕΤΙΚΑ ΜΕ ΤΗ ΣΥΣΚΕΥΗ USB ○ Φόρτιση μίας συσκευής USB από ηλεκτρική πρίζα. (Εικ. 48-a) ○ Φόρτιση μίας συσκευής USB και μπαταρίας από ηλεκτρική πρίζα. (Εικ. 48-b) ○ Πώς να επαναφορτίσετε τη συσκευή USB. (Εικ. 49) ○ Κατά την ολοκλήρωση της φόρτισης της συσκευής USB. (Εικ. 50) ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΕΛΕΓΧΟΣ Μετά τη λειτουργία, κάντε επιθεώρηση και συντήρηση του κάθε μέρους όταν αποθηκεύετε τη μονάδα.

Κατά τη διάρκεια της συντήρησης και της επιθεώρησης, απενεργοποιείτε πάντοτε τη συσκευή και αφαιρέστε την μπαταρία αποθήκευσης από το κύριο σώμα Επιπρόσθετα, αφαιρέστε το βύσμα τροφοδοσίας του φορτιστή από την πρίζα.

1. Επιθεώρηση των αλυσίδων του πριονιού

○ Επιθεωρείτε περιστασιακά την αλυσίδα του πριονιού. Σε περίπτωση κάποιας ανωμαλίας, αντικαταστήστε τη με μια καινούργια ανατρέχοντας στο εδάφιο “Εγκατάσταση (αντικατάσταση) της αλυσίδας του

○ Επιθεωρήστε την τάση της αλυσίδας και ελέγξτε αν αυτή είναι καλά κλειστή. ○ Σταματήστε να χρησιμοποιείτε τη συσκευή όταν η μονάδα καθίσταται αμβλεία και ακονίστε την ανατρέχοντας στο εδάφιο “Ακονισμα της λεπιδας της

○ Μετά τη χρήση, λιπάνετε προσεκτικά την αλυσίδα του πριονιού και τις μπάρες με λάδι για θωράκισή τους κατά της σκουριάς. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Να φοράτε γάντια ώστε να αποφεύγετε τυχόν τραυματισμούς όταν χρησιμοποιείτε το αλυσοπρίονο.

2. Καθαρισμός του πλευρικού καλύμματος και του

του ιμάντα φρένου (Εικ. 40, 41) Καθαρίστε και αφαιρέστε την οποιαδήποτε ποσότητα πριονόσκονης που έχει αφεθεί μέσα στα μέρη της

Όταν καθαρίζετε το πλευρικό κάλυμμα, το θάλαμο του ιμάντα φρένου, το στόμιο λαδιού αλυσίδας, και την πλευρική ράβδο, βλέπε τη διαδικασία “Εγκατάσταση (αντικατάσταση) της αλυσίδας του πριονιού” και

την αλυσίδα του πριονιού.

3. Καθαρισμός του στομίου λαδιού της αλυσίδας

(Εικ. 42) Πριν να καθαρίσετε το στόμιο λαδιού αλυσίδας, αφαιρέστε το πλευρικό κάλυμμα και τη λάμα.

4. Καθαρισμός της λάμας (Εικ. 9, 43)

Όταν πριονόσκονη και παρόμοιες ουσίες εγκλωβίζονται στο αυλάκι της λάμας ή του στομίου λαδιού, μπορεί να μην υπάρξει ροή λαδιού, πράγμα που μπορεί να καταλήξει σε βλάβη της συσκευής. Αφαιρέστε την μπάρα οδηγό και καθαρίστε την οποιαδήποτε ποσότητα πριονόσκονης που έχει εγκλωβιστεί στο αυλάκι μετά τη χρήση και όταν αντικαθιστάτε την αλυσίδα του πριονιού. (Ανατρέξτε στην “Εγκατάσταση (αντικατάσταση) της αλυσίδας του πριονιού.”)

5. Ελεγχος στα καρβουνάκια (Εικ. 44)

χρησιμοποιεί καρβουνάκια τα οποία είναι αναλώσιμα μέρη. Επειδή ένα υπερβολικό φθαρμέν ο καρβουνάκι μπορεί να δημιουργήσει πρόβλημα στο μοτέρ, αντικαταστήστε το καρβουνάκι με καιν ούργιο όταν φθαρεί ή όταν φθάσει κοντά στο “όριο φθοράς”. Επιπρόσθετα πάντοτε να κρατάτε τα καρβουνάκια καθαρά και εξασφαλίστε ότι ολισθαίνουν ελεύθερα μέσα στις θήκες.

αντικαθιστάτε το καρβουνάκι με ένα καινούργιο, βεβαιωθείτε να χρησιμοποιήσετε το Καρβουνάκι της HiKOKI με Αρ. Κωδικού 999068.

6. Αντικατάσταση των καρβουνακιών

Βγάλτε το καρβουνάκι αφαιρώντας πρώτα το καπάκι του καρβουνακιού και μετά γαντζώστε την προεξοχή του καρβουνακιού με ένα κατσαβίδι για κεφαλές με εγκοπές, κλπ., όπως φαίνεται στην Εικ. 45. Κατά την τοποθέτηση της ψήκτρας του καρβουνακιού, επιλέξτε την κατεύθυνση έτσι ώστε το καρφί της ψήκτρας του καρβουνακιού (δείτε Εικ. 46) να συμφωνεί με την προεξοχή επαφής του σωλήνα της ψήκτρας. Στη συνέχει σπρώξτε το με το δάκτυλο όπως εμφανίζεται στην Εικ. 47. Στο τέλος, τοποθετήστε το κάλυμμα της ψήκτρας. ΠΡΟΕΙΔΟΠΟΙΗΣΗ ○ Να είστε απόλυτα σίγουροι ότι βάλατε το καρφί του καρβουνακιού μέσα στο τμήμα επαφής του σωλήνα της ψήκτρας. (Μπορείτε να βάλετε οποιοδήποτε από τα δυο καρφιά που παρέχονται.) ○ Προσοχή πρέπει να δοθεί επειδή το οποιοδήποτε λάθος σε αυτή την εργασία μπορεί να προκαλέσει την παραμόρφωση του καρφιού και ενδέχεται να προκαλέσει πρόβλημα στο μοτέρ στο αρχικό στάδιο.

7. Έλεγχος των βιδών στερέωσης

Τακτικά ελέγξετε όλες τις βίδες στερέωσης και σιγουρευτείτε ότι είναι κατάλληλα σφιγμένες. Σε περίπτωση που κάποιες από τις βίδες χαλαρώσουν, ξανασφίξτε τις αμέσως. Αν δεν το κάνετε αυτό μπορεί να προκληθεί σοβαρός κίνδυνος.

8. Συντήρηση του μοτέρ

Η περιέλιξη στη μονάδα του μοτέρ είναι η “καρδιά” του ηλεκτρικού εργαλείου. Δώστε μεγάλη προσοχή για να διασφαλίσετε ότι η περιέλιξη δεν θα πάθει ζημιά και / ή θα βραχεί με λάδι ή

9. Επιθεώρηση των ακροδεκτών (εργαλείο και

Ελέγξτε για να βεβαιωθείτε ότι δεν έχουν συσσωρευτεί γρέζια και σκόνη στους ακροδέκτες. Σε ορισμένες περιπτώσεις ελέγχετε πριν, κατά τη διάρκεια και μετά τη λειτουργία. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Απομακρύνετε τυχόν γρέζια ή σκόνη που ενδέχεται να έχουν μαζευτεί στους ακροδέκτες. Διαφορετικά, ενδέχεται να εμφανιστεί δυσλειτουργία.

10. Καθαρισμός του εξωτερικού

Όταν το αλυσοπρίονο έχει πιτσιλίσματα βαφής, σκουπίστε το με ένα μαλακό στεγνό πανί ή με ένα πανί βρεγμένο με σαπουνόνερο. Μη χρησιμοποιείτε διαλύτες που περιέχουν χλώριο, βενζίνη ή διαλυτικό βαφής γιατί λειώνουν το πλαστικά υλικά.

Όταν αποθηκεύετε τη μονάδα, κάντε καθαρισμό και συντήρηση κάθε μέρους και προσαρτήστε τη θήκη της αλυσίδας στη λάμα. Αποθηκεύστε το αλυσοπρίονο σε μια θέση όπου η θερμοκρασία είναι μικρότερη από 40°C και μακριά

Αποθήκευση Μπαταριών Ιόντων Λιθίου. Βεβαιωθείτε ότι οι μπαταρίες ιόντων λιθίου είναι πλήρως φορτισμένες πριν να τις αποθηκεύσετε. Τυχόν παρατεταμένη αποθήκευση (3 μήνες ή παραπάνω) μπαταριών με χαμηλό φορτίο μπορεί να έχει ως αποτέλεσμα την υποβάθμιση της απόδοσης, μειώνοντας σημαντικά τον χρόνο χρήσης της μπαταρίας ή καθιστώντας τις μπαταρίες ανίκανες στην κατακράτηση φορτίου. Ωστόσο, ο σημαντικά μειωμένος χρόνος χρήσης της μπαταρίας μπορεί να ανακτηθεί με την επαναληπτική φόρτιση και χρήση των μπαταριών δυο έως πέντε

Εάν ο χρόνος χρήσης της μπαταρίας είναι εξαιρετικά σύντομος παρά την επανειλημμένη φόρτιση και χρήση, εξετάστε τις μπαταρίες. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κατά τον έλεγχο και τη συντήρηση των ηλεκτρικών εργαλείων, οι κανόνες ασφαλείας και οι κανονισμοί που υπάρχουν σε κάθε χώρα πρέπει να ακολουθούνται. ΕΠΙΛΟΓΗ ΕΞΑΡΤΗΜΑΤΩΝ Τα εξαρτήματα του παρόντος μηχανήματος εμφανίζονται στην σελίδα 388. Σημαντική ειδοποίηση για τις μπαταρίες στα ηλεκτρικά εργαλεία της HiKOKI χωρίς καλώδιο Να χρησιμοποιείτε πάντα μία από τις καθορισμένες γνήσιες μπαταρίες. Δεν μπορούμε να εγγυηθούμε την ασφάλεια και την απόδοση του ηλεκτρικού μας εργαλείου όταν χρησιμοποιείτε μπαταρίες που είναι διαφορετικές από αυτές που έχουν σχεδιαστεί από εμάς, ή όταν η μπαταρία είναι αποσυναρμολογημένη ή τροποποιημένη (λόγω αποσυναρμολόγησης ή αντικατάστασης στοιχείων ή άλλων εσωτερικών

Εγγυώμαστε τα εργαλεία HiKOKI Power Tools σύμφωνα με τη νομοθεσία και τους κανονισμούς ανά χώρα. Η παρούσα εγγύηση δεν καλύπτει ελαττώματα ή ζημιές λόγω κακής χρήσης, κακοποίησης ή φυσιολογικής φθοράς. Σε περίπτωση παραπόνων παρακαλούμε αποστείλετε το Power Tool χωρίς να το αποσυναρμολογήσετε μαζί με το ΠΙΣΤΟΠΟΙΗΤΙΚΟ ΕΓΓΥΗΣΗΣ το οποίο βρίσκεται στο τέλος των οδηγιών αυτών, σε Εξουσιοδοτημένο Κέντρο Επισκευής της HiKOKI. Πληροφορίες που αφορούν τον εκπεμπόμενο θόρυβο και τη δόνηση Oι τιμές μετρήθηκαν σύμφωνα με το EN60745 και βρέθηκαν σύμφωνες με το ISO 4871. Μετρηθείσα τυπική στάθμη ηχητικής ισχύος A: 100 dB (A) Μετρηθείσα τυπική στάθμη ηχητικής πίεσης A: 87 dB (A) Αβεβαιότητα K: 3 dB (A) Φοράτε προστατευτικά αυτιών. Συνολικές τιμές δόνησης (διανυσματικό άθροισμα τριαξονικού καλωδίου) που καθορίζονται σύμφωνα με το πρότυπο EN60745.

Αβεβαιότητα K = 1,5 m/s

Η εγκεκριμένη συνολική τιμή των δονήσεων έχει μετρηθεί σύμφωνα με μια σταθερή μέθοδο ελέγχου και μπορεί να χρησιμοποιηθεί για τη σύγκριση ενός εργαλείου με κάποιο

Μπορεί επίσης να χρησιμοποιηθεί σε μια προκαταρκτική εκτίμηση έκθεσης.

○ Η εκπομπή δονήσεων κατά την πραγματική χρήση του εργαλείου μπορεί να διαφέρει από την εγκεκριμένη συνολική τιμή και να εξαρτάται από τους τρόπους με τους οποίους χρησιμοποιείται το εργαλείο. ○ Αναγνωρίστε μέτρα ασφαλείας για την προστασία του χειριστή που βασίζονται σε μία εκτίμηση της έκθεσης στις πραγματικές συνθήκες χρήσης (λαμβάνοντας υπόψη όλα τα μέρη του κύκλου λειτουργίας όπως τον χρόνο που το εργαλείο είναι σβηστό και το διάστημα όπου είναι σε ανενεργό εκτός από τον χρόνο της σκανδάλης).

Εξαιτίας του συνεχιζόμενου προγράμματος έρευνας και ανάπτυξης της HiKOKI τα τεχνικά χαρακτηριστικά που εδώ αναφέρονται μπορούν να αλλάξουν χωρίς προηγούμενη ειδοποίηση. 000BookCS3630DA.indb194000BookCS3630DA.indb194 2019/07/2917:50:002019/07/2917:50:00195

ΕΠΙΛΥΣΗ ΠΡΟΒΛΗΜΑΤΩΝ Χρησιμοποιήστε τις επιθεωρήσεις του παρακάτω πίνακα εάν το εργαλείο δεν λειτουργεί φυσιολογικά. Εάν τα παρακάτω δεν επιλύουν το πρόβλημα, επικοινωνήστε με την αντιπρόσωπο σας ή με το εξουσιοδοτημένο κέντρο εξυπηρέτησης της HiKOKI.

1. Ηλεκτρικό εργαλείο

Σύμπτωμα Πιθανή αιτία Αποκατάσταση Ο κινητήρας ακούγεται αλλά η αλυσίδα του πριονιού... ○ δεν κινείται ○ δεν κινείται

Το φρένο της αλυσίδας μπορεί να έχει ενεργοποιηθεί. Ελευθερώστε τραβώντας το μοχλό του φρένου προς την πλευρά σας. Η τάση της αλυσίδας του πριονιού είναι υπερβολική. Ελέγξτε την τάση της αλυσίδας του πριονιού, και αν είναι πολύ σφιχτή, χαλαρώστε την τάση. Η αλυσίδα του πριονιού βγαίνει έξω από το

Αφαιρέστε την πλευρική θήκη, και ελέγξτε αν η αλυσίδα του πριονιού έχει δεσμευτεί σωστά πάνω στο γρανάζι. Μέσα στην πλευρική θήκη...

• έχει μπλοκαριστεί πριονίδι

• έχουν παγιδευτεί ξένες ουσίες Αφαιρέστε την πλευρική θήκη και καθαρίστε

κάλυμμα της αλυσίδας. Στο αυλάκι της λάμας...

• έχει μπλοκαριστεί πριονίδι

• δεν υπάρχει ροή λαδιού Καθαρίστε το αυλάκι της λάμας και την οπή του ελαίου. Βεβαιωθείτε ότι υπάρχει λάδι στη δεξαμενή λαδιού, και αναπληρώστε όπως απαιτείται. Φτωχό ακόνισμα Η αλυσίδα του πριονιού...

• έχει φθαρεί ή η λεπίδα είναι σπασμένη

σκουριασμένη Ακονίστε την αλυσίδα του πριονιού Αν η φθορά ή η ρωγμή είναι πολύ σοβαρή, αντικαταστήστε με μια καινούργια αλυσίδα

Η κατεύθυνση της αλυσίδας πριονιού έχει αναστραφεί. Επανασυνδέστε εξασφαλίζοντας τη σωστή κατεύθυνση. Η τάση της αλυσίδας του πριονιού είναι

Ελέγξτε την τάση της αλυσίδας του πριονιού και σφίξτε την αν είναι χαλαρή. Λάδι αλυσίδας ○ η ροή του είναι

○ δεν βγαίνει έξω (παραμένει πάνω) Έλλειψη λαδιού αλυσίδας στη δεξαμενή. Αναπληρώστε με λάδι αλυσίδας. Το στόμιο της αλυσίδας λαδιού είναι

Καθαρίστε το στόμιο της αλυσίδας λαδιού. Η μπαταρία δεν μπορεί να εγκατασταθεί Έχετε επιχειρήσει να εγκαταστήσετε μια μπαταρία διαφορετική από αυτή που καθορίζεται για το εργαλείο. Παρακαλούμε εγκαταστήστε μία μπαταρία πολλαπλών βολτ. 000BookCS3630DA.indb195000BookCS3630DA.indb195 2019/07/2917:50:002019/07/2917:50:00196

Σύμπτωμα Πιθανή αιτία Αποκατάσταση Η λάμπα ένδειξης φόρτισης αναβοσβήνει γρήγορα σε μοβ χρώμα, και η φόρτιση της μπαταρίας δεν ξεκινά. Η μπαταρία δεν έχει εισαχθεί πλήρως. Τοποθετήστε καλά την μπαταρία. Υπάρχει ξένο υλικό στον πόλο της μπαταρίας ή όπου η μπαταρία είναι τοποθετημένη. Απομακρύνετε το ξένο υλικό. Η λάμπα ένδειξης φόρτισης αναβοσβήνει

κόκκινο χρώμα, και η φόρτιση της μπαταρίας δεν ξεκινά. Η μπαταρία δεν έχει εισαχθεί πλήρως. Τοποθετήστε καλά την μπαταρία. Η μπαταρία έχει υπερθερμανθεί. Εάν αφεθεί ήσυχη, η μπαταρία θα αρχίσει να φορτίζεται αυτόματα αν μειωθεί η θερμοκρασία της, αλλά αυτό μπορεί να μειώσει τη διάρκεια ζωής της μπαταρίας. Συνιστάται η μπαταρία να κρυώσει σε καλά αεριζόμενο μέρος μακριά από άμεσο ηλιακό φως πριν την φορτίσετε. Ο χρόνος χρήσης της μπαταρίας είναι σύντομος παρόλο που η μπαταρία είναι πλήρως φορτισμένη. Η διάρκεια ζωής της μπαταρίας έχει εξαντληθεί. Αντικαταστήστε την μπαταρία με μία νέα. Η μπαταρία αργεί να

Η θερμοκρασία της μπαταρίας,

φορτιστή, ή του περιβάλλοντος χώρου είναι εξαιρετικά χαμηλή. Φορτίστε την μπαταρία σε εσωτερικό χώρο ή σε άλλο πιο ζεστό περιβάλλον. Τα ανοίγματα εξαερισμού του φορτιστή φράσσονται, προκαλώντας υπερθέρμανση στα εσωτερικά εξαρτήματά του. Αποφύγετε την έμφραξη των ανοιγμάτων εξαερισμού. Ο ανεμιστήρας ψύξης δεν λειτουργεί. Επικοινωνήστε με ένα Εξουσιοδοτημένο Κέντρο Εξυπηρέτησης της HiKOKI για

Η λάμπα τροφοδοσίας USB έχει απενεργοποιηθεί και η συσκευή USB έχει σταματήσει τη φόρτιση. Η χωρητικότητα της μπαταρίας έχει

Αντικαταστήστε την μπαταρία με μία που να διαθέτει εναπομένουσα χωρητικότητα. Συνδέστε το καλώδιο ρεύματος του φορτιστή σε μια πρίζα ρεύματος. Η λάμπα τροφοδοσίας USB δεν σβήνει παρόλο που έχει ολοκληρωθεί

φόρτιση της συσκευής USB. Η λάμπα τροφοδοσίας USB ανάβει σε πράσινο χρώμα για να υποδείξει ότι είναι δυνατή η φόρτιση με USB. Αυτό δεν αποτελεί δυσλειτουργία. Δεν είναι σαφής η κατάσταση φόρτισης της συσκευής USB, ή εάν έχει ολοκληρωθεί η φόρτισή της. Η λάμπα τροφοδοσίας USB δεν σβήνει ακόμη και όταν έχει ολοκληρωθεί η

Ελέγξτε εάν φορτίζεται η συσκευή USB για να επιβεβαιώσετε την κατάσταση φόρτισής

Η φόρτιση μιας συσκευής USB διακόπτεται στη μέση. Ο φορτιστής είχε συνδεθεί σε ηλεκτρική πρίζα ενώ η συσκευή USB φορτιζόταν χρησιμοποιώντας την μπαταρία ως πηγή τροφοδοσίας. Αυτό δεν αποτελεί δυσλειτουργία. Ο φορτιστής διακόπτει τη φόρτιση με USB για περίπου 5 δευτερόλεπτα

διαφοροποιεί τις πηγές τροφοδοσίας. Μία μπαταρία είχε εισαχθεί στον φορτιστή ενώ η συσκευή USB φορτιζόταν με τη χρήση πρίζας ρεύματος ως πηγή τροφοδοσίας. Η φόρτιση της συσκευής USB διακόπτεται στη μέση όταν η μπαταρία και η συσκευή USB φορτίζονται ταυτόχρονα. Η μπαταρία έχει φορτιστεί πλήρως. Αυτό δεν αποτελεί δυσλειτουργία. Ο φορτιστής διακόπτει τη φόρτιση με USB για περίπου 5 δευτερόλεπτα ενώ ελέγχει αν η μπαταρία έχει ολοκληρώσει με επιτυχία τη φόρτιση. Η φόρτιση της συσκευής USB δεν ξεκινά όταν η μπαταρία και η συσκευή USB φορτίζονται ταυτόχρονα. Το εναπομένον φορτίο της μπαταρίας είναι πολύ χαμηλό. Αυτό δεν αποτελεί δυσλειτουργία. Όταν το φορτίο της μπαταρίας φτάσει

σύνταξη του τεχνικού φακέλου. 2000/14/EK Μετρημένο επίπεδο ηχητικής ισχύος: 100 dB Εγγυημένο επίπεδο ηχητικής ισχύος: 103 dB Διακοινωμένο όργανο (2006/42/ΕΚ) : 0598 SGS Fimko Ltd. Särkiniementie 3 P.O.Box 30 FI-00211 Ελσίνκι, Η Φινλανδία έχει διεξάγει μια εξέταση τύπου ΕΚ και εξέδωσε το υπ' αριθ. MD-153 πιστοποιητικό τύπου εξέτασης EK σύμφωνα με το Παράρτημα IX. Η δήλωση ισχύει μόνο για το προϊόν που είναι τοποθετημένη σήμανση CE. *1) CS3630DA C355606S *2) 2006/42/EC, 2000/14/EC, 2014/30/EU, 2014/35/EU, 2011/65/EU *3) EN60745-1:2009+A11:2010 EN60745-2-13:2009+A1:2010 EN60335-1:2012+A11:2014 EN60335-2-29:2004+A2:2010 EN55014-1:2006+A1:2009+A2:2011 EN55014-2:1997+A1:2001+A2:2008 *4) Representative offi ce in Europe Hikoki Power Tools Deutschland GmbH Siemensring 34, 47877 Willich, Germany Head offi ce in Japan Koki Holdings Co., Ltd. Shinagawa Intercity Tower A, 15-1, Konan 2-chome, Minato-ku, Tokyo, Japan
