BRUKSANVISNING CS 3630DA HiKOKI

Sintoma Causa possível Solução A luz indicadora de carga está a piscar rapidamente a roxo e o carregamento da bateria não inicia. A bateria não está inserida até ao fi m. Insira a bateria fi rmemente. Existe material estranho no terminal da bateria ou onde a bateria está conectada. Remova o material estranho. A luz indicadora de carga está a piscar a vermelho e o carregamento da bateria não inicia. A bateria não está inserida até ao fi m. Insira a bateria fi rmemente. A bateria está sobreaquecida. Se deixada sozinha a bateria irá começar a carregar automaticamente se a sua temperatura diminuir, mas isto pode reduzir o tempo de vida da bateria. É recomendado que a bateria seja arrefecida num local bem ventilado longe da luz solar direta antes de a carregar. O tempo de uso da bateria é curto mesmo apesar de a bateria estar completamente carregada. A vida útil da bateria está esgotada. Substitua a bateria por uma nova. A bateria demora muito tempo a carregar. A temperatura da bateria, do carregador ou do ambiente circundante é demasiado baixa. Carregue a bateria dentro de casa ou noutro ambiente mais quente. As saídas de ar do carregador estão bloqueadas, causando o sobreaquecimento dos componentes internos. Evite bloquear as saídas de ar. A ventoinha de arrefecimento não está a funcionar. Contacte um Centro de Serviço Autorizado HiKOKI para reparações. A luz de alimentação de USB desligou-se e o dispositivo USB parou de carregar. A capacidade da bateria tornou-se fraca. Substitua a bateria por uma que ainda tenha carga. Ligue a fi cha de alimentação do carregador a uma tomada elétrica. A luz de alimentação de USB não se desliga apesar de o dispositivo USB ter concluído o carregamento. A luz de alimentação de USB acende a verde para indicar que o carregamento por USB é possível. Isto não é uma avaria. Não é claro qual o estado do carregamento de um dispositivo USB, ou se o seu carregamento está concluído. A luz de alimentação USB não se desliga mesmo quando o carregamento está concluído. Examine o dispositivo USB que está a carregar para confi rmar o seu estado de carregamento. O carregamento do dispositivo USB pausa a meio. O carregador estava ligado a uma tomada elétrica enquanto o dispositivo USB estava a ser carregado utilizando a bateria como fonte de alimentação. Isto não é uma avaria. O carregador pausa o carregamento USB durante cerca de 5 segundos quando está a diferenciar entre fontes de alimentação. Foi inserida uma bateria no carregador enquanto o dispositivo USB estava a ser carregado utilizando uma tomada elétrica como fonte de alimentação. O carregamento do dispositivo USB pausa a meio quando a bateria e o dispositivo USB estiverem a ser carregados ao mesmo tempo. A bateria fi cou totalmente carregada. Isto não é uma avaria. O carregador pausa o carregamento USB durante cerca de 5 segundos enquanto verifi ca se a bateria concluiu com sucesso o carregamento. O carregamento do dispositivo USB não inicia quando a bateria e o dispositivo USB estiverem a ser carregados ao mesmo tempo. A capacidade restante da bateria é extremamente baixa. Isto não é uma avaria. Quando a capacidade da bateria alcançar um determinado nível, o carregamento USB inicia automaticamente. 000BookCS3630DA.indb122000BookCS3630DA.indb122 2019/07/2917:49:512019/07/2917:49:51123 Svenska (Översättning av ursprungliga instruktioner) SYMBOLER VARNING Nedan visas de symboler som används för maskinen. Se till att du förstår vad de betyder innan verktyget används. CS3630DA: Batteridriven kedjesåg Användaren måste läsa bruksanvisningen för att minska risken för personskador. Elverktyg skall inte användas i regn eller utsättas för fukt, eller förvaras utomhus vid regn. Gäller endast EU-länder Elektriska verktyg får inte kastas i hushållssoporna! Enligt direktivet 2002/96/EG som avser äldre elektrisk och elektronisk utrustning och dess tillämpning enligt nationell lagstiftning ska uttjänta elektriska verktyg sorteras separat och lämnas till miljövänlig återvinning. Läs, förstå och följ alla varningar och instruktioner i denna bruksanvisning och på apparaten. Bär alltid ögon-, huvud- och hörselskydd när du använder denna apparat. Det är viktigt att bära skyddsutrustning för fötter, ben, händer och underarmar. Varning för kast. Var uppmärksam på att svärdet plötsligt kan kasta uppåt och/eller bakåt. Denna såg får endast hanteras av personal utbildad för trädbeskärning. Kedjeoljepåfyllning Justering av kedjeoljans matningshastighet Ljuskontakt Omkopplare batterinivåindikator Koppla loss batteriet OSIEN SELITYKSET (Bild 1) A: Omkopplare: Anordning som aktiveras med fi ngret. B: Låsfrigöringsknapp: Knappen som förhindrar oavsiktlig manövrering av avtryckaren. C: Kedjebroms: Anordning för att stoppa eller låsa sågkedjan. D: Barkstöd: Anordning som ska fungera som pivå vid kontakt med ett träd eller en stock. E: LED-ljus: Ljus som belyser kapkanten. F: Lock oljetank: Lock för stängning av oljetanken. G: Oljekontrollglas: Fönster för att kontrollera mängden kedjeolja. H: Främre handtag: Stödhandtag placerat på eller mot framsidan av enheten. I: Batteri: Strömkälla för att driva enheten. J: Bakre handtag (övre handtag): Stödhandtag placerat på ovansidan av enheten. K: Hake: Verktyg för att hänga enheten med ett rep motsv. L: Spänningsvred: Apparat för att justera kedjans spänning. M: Vred: Vred för att fästa spänningsvredet och sidoskyddet. N: Sågkedja: Kedja som fungerar som skärverktyg. O: Svärd: Den del som stöder och leder sågkedjan. P: Sidoskydd: Skyddshölje för sågkedjesvärdet, kopplingen och kedjedrevet när kedjesågen används. Q: Laddare: För att ladda batteriet. R: Oljematare: Behållare för olja. S: Kedjeskydd: Skydd för svärdet och sågkedjan så att de inte skadas när apparaten inte används. T: Bult: Bult för att fästa sidoskyddet på plats. U: Sexkantnyckel: Verktyg för att lossa och dra åt bulten. VARNING Denna motorsåg (CS3630DA) är speciellt konstruerad för skötsel av och kirurgiska ingrepp på träd. Den får endast användas av personer utbildade för detta arbete. Beakta de föreskrifter, tilivägagängssätt och rekommendationer som vederbörande arbetsorganisation förmedlar. Underlåtenhet att göra detta medför stor olycksrisk. Vi rekommenderar att en höjbar plattform alltid används vid sågning i träd. Sågning genom att hänga i en lina är en mycket farlig teknik som kräver särskild utbildning. Användaren måste vara utbildad för och ha kunskap om såväl bruket av säkerhetsutrustning som korrekt arbets-och klättringsteknik. Använd alltid spärrutrustningen för både användaren och sågen.

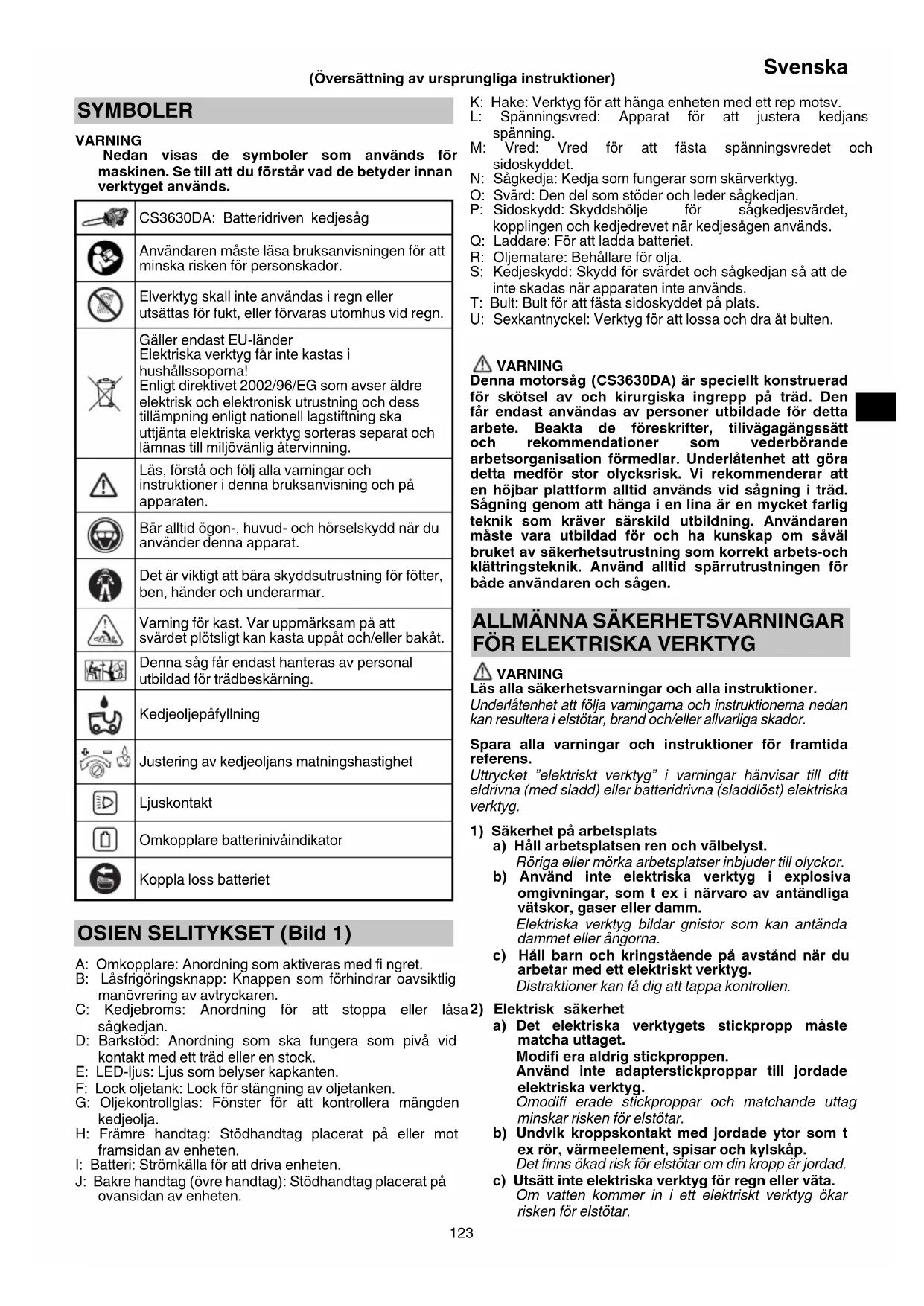

VARNING Läs alla säkerhetsvarningar och alla instruktioner. Underlåtenhet att följa varningarna och instruktionerna nedan kan resultera i elstötar, brand och/eller allvarliga skador. Spara alla varningar och instruktioner för framtida referens. Uttrycket ”elektriskt verktyg” i varningar hänvisar till ditt eldrivna (med sladd) eller batteridrivna (sladdlöst) elektriska verktyg.

1) Säkerhet på arbetsplats

a) Håll arbetsplatsen ren och välbelyst. Röriga eller mörka arbetsplatser inbjuder till olyckor. b) Använd inte elektriska verktyg i explosiva omgivningar, som t ex i närvaro av antändliga vätskor, gaser eller damm. Elektriska verktyg bildar gnistor som kan antända dammet eller ångorna. c) Håll barn och kringstående på avstånd när du arbetar med ett elektriskt verktyg. Distraktioner kan få dig att tappa kontrollen.

2) Elektrisk säkerhet

a) Det elektriska verktygets stickpropp måste matcha uttaget. Modifi era aldrig stickproppen. Använd inte adapterstickproppar till jordade elektriska verktyg. Omodifi erade stickproppar och matchande uttag minskar risken för elstötar. b) Undvik kroppskontakt med jordade ytor som t ex rör, värmeelement, spisar och kylskåp. Det fi nns ökad risk för elstötar om din kropp är jordad. c) Utsätt inte elektriska verktyg för regn eller väta. Om vatten kommer in i ett elektriskt verktyg ökar risken för elstötar. 000BookCS3630DA.indb123000BookCS3630DA.indb123 2019/07/2917:49:512019/07/2917:49:51124 Svenska d) Misshandla inte sladden. Använd aldrig sladden för att bära, dra eller dra ur sladden till det elektriska verktyget. Håll sladden borta från värme, olja, skarpa kanter eller rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elstötar. e) Använd en förlängningssladd som är lämplig för utomhusbruk när du arbetar med det elektriska verktyget utomhus. Användning av en sladd som är lämplig för utomhusbruk minskar risken för elstötar. f) Om du inte kan undvika att använde ett elektriskt verktyg på en fuktig plats, använd ett uttag med jordfelsbrytare. Användning av en jordfelsbrytare minskar risken för elektrisk stöt.

3) Personlig säkerhet

a) Var vaksam, se upp med vad du gör och använd sunt förnuft när du arbetar med ett elektriskt verktyg. Använd inte elektriska verktyg när du är trött, drog- eller alkhoholpåverkad eller har tagit mediciner. Ett ögonblicks ouppmärksamhet under arbetet kan resultera i allvarliga personskador. b) Använd personskyddsutrustning. Ha alltid ögonskydd. Skyddsutrustning som till exempel ansiktsmask, glidfria säkerhetsskor, hjälm eller hörselskydd för tillämpliga förhållanden minskar personskadorna. c) Förebygg oavsiktlig start. Se till att omkopplaren står i läge av innan du ansluter det elektriska verktyget till strömskällan och/eller batteriet, tar upp eller bär verktyget. Att bära det elektriska verktyget med fi ngret på omkopplaren eller kraftansluta det elektriska verktyget då omkopplaren är på inbjuder till olyckor. d) Avlägsna eventuell justeringsnyckel eller skruvnyckel innan du startar det elektriska verktyget. En skruvnyckel eller nyckel som lämnats kvar på en roterande del av det elektriska verktyget kan resultera i personskador. e) Sträck dig inte för långt. Stå alltid stadigt på fötterna och håll balansen. På så sätt får du bättre kontroll över det elektriska verktyget i oväntade situationer. f) Klä dig korrekt. Ha inte på dig vida, lösa kläder eller smycken. Håll håret, kläderna och handskarna borta från rörliga delar. Vida kläder, smycken eller långt hår kan fastna i de rörliga delarna. g) Om tillbehör för anslutning av dammuppsugnings- och damminsamlinganordningar ingår, se då till att dessa anordningar ansluts och används på korrekt sätt. Användning av damminsamling kan minska dammrelaterade faror.

4) Användning och skötsel av elektriska verktyg

a) Tvinga inte det elektriska verktyget. Använd korrekt verktyg för det du ska göra. Korrekt verktyg gör arbetet bättre och säkrare med den hastighet som det är avsett för. b) Använd inte det elektriska verktyget om omkopplaren inte kan vridas Från eller Till. Elektriska verktyg som inte kan kontrolleras med omkopplaren är farliga och måste repareras. c) Dra ut sladden ur uttaget och/eller batteriet från det elektriska verktyget innan du gör justeringar, byter tillbehör eller magasinerar det elektriska verktyget. Sådana förebyggande säkerhetsåtgärder minskar risken för att det elektriska verktyget startar oavsiktligt. d) Förvara elektriska verktyg som inte används utom räckhåll för barn och låt inte personer som är obekanta med verktyget eller dessa instruktioner använda verktyget. Elektriska verktyg är farliga i händerna på otränade användare. e) Underhåll elektriska verktyg. Kontrollera med avseende på felaktig inriktning eller om rörliga delar kärvar, om delar har spruckit samt alla andra tillstånd som kan påverka verktygets drift. Om verktyget är skadat se till att det repareras innan du använder det. Många olyckor förorsakas av dåligt underhållna verktyg. f) Håll skärverktygen skarpa och rena. Korrekt underhållna skärverktyg med skarpa skäreggar kärvar inte och är lättare att kontrollera. g) Använd det elektriska verktyget, tillbehör och hårdmetallskär etc. i enlighet med dessa instruktioner, samtidigt som du tar arbetsförhållanden och det arbete som ska utföras med i beräkningen. Att använda det elektriska verktyget för andra ändamål än det är avsett för kan resultera i farliga situationer.

5) Användning och vård av batteriverktyg

a) Ladda endast med laddare som angetts av tillverkaren. En laddare som passar för en typ av batteri kan orsaka brandfara om den använd med ett annat batteri. b) Använd verktyg endast med specifi kt avsedda batteri. Användning av annat batteri kan orsaka risk för skada eller brand. c) När ett batteri inte används förvara det frånskiljt från andra metallföremål så som gem, mynt, nycklar, spikar, skruvar eller andra metallföremål som kan orsaka anslutning från en pol till en annan. Kortslutning av batteripolerna kan orsaka brännskada eller brand. d) Vid oriktigt handhavande kan vätska komma ut från batteriet; undvik kontakt. Om kontakt av misstag sker, spola med vatten. Om vätska kommer i ögonen sök medicinsk hjälp. Vätska som läcker från batteriet kan orsaka irritation eller brännskador.

a) Låt en kvalifi cerad reparatör utföra service på ditt elektriska verktyg och använd bara identiska reservdelar. Detta garanterar att det elektriska verktyget alltid är säkert och fungerar som det ska.

Håll barn och bräckliga personer på avstånd. När verktygen inte används ska de förvaras utom räckhåll för barn och bräckliga personer. 000BookCS3630DA.indb124000BookCS3630DA.indb124 2019/07/2917:49:512019/07/2917:49:51125 Svenska

1. Se till att hålla kroppsdelar borta från sågkedjan när

kedjesågen är i drift. Innan du startar kedjesågen, se till att sågkedjan inte är i kontakt med något. Ett ögonblick ouppmärksamhet när du använder kedjesågen kan orsaka att dina kläder eller kroppsdelar kommer i kontakt med sågkedjan.

2. Håll alltid kedjesågen med din högra hand på det bakre

handtaget och din vänstra hand på det främre handtaget. Att hålla kedjesågen med omvänt grepp ökar risken för personskada och bör alltid undvikas.

3. Håll det elektriska verktyget endast på den isolerade

greppytan då sågkedjan kan komma i kontakt med gömda kablar. Sågkedjor som kommer i kontakt med en “ledande” ledning kan göra utsatta metalldelar på det elektriska verktyget “ledande” och ge operatören en stöt.

4. Bär skyddsglasögon och hörselskydd. Ytterligare

skyddsutrustning för huvud, händer, ben och fötter rekommenderas. Lämplig skyddsklädsel minskar risken för personskada till följd av fl ygande material eller oavsiktlig kontakt med sågkedjan.

5. Använd inte kedjesågen i ett träd. Att använda

kedjesågen när man är i ett träd kan resultera i personskada.

6. Stå alltid stabilt och använd endast kedjesågen när du

står på ett fast, stabilt och plant underlag. Hala eller instabila ytor så som stegar kan göra att man tappar balansen eller kontrollen över kedjesågen.

7. Vid kapning av en gren som är spänd, se upp med

tillbakafjädring. När spänningen i trädfi brerna släpps kan det hända att den spända grenen slår till operatören och/ eller slår kedjesågen ur händerna.

8. Var mycket försiktig när du kapar buskar och unga träd.

Tunna material kan göra att sågkedjan fastnar och de kan svinga tillbaka mot dig eller slå dig ur balans.

9. Bär kedjesågen i det främre handtaget med kedjesågen

avslagen samt bort från din kropp. Se till att du alltid sätter på kedjeskyddet när du transporterar eller förvara kedjesågen. Korrekt hantering av kedjesågen minskar risken för oavsiktlig kontakt med en sågkedja i rörelse.

10. Följ instruktionerna för smörjning, kedjespänning och

byte av tillbehör. Felaktigt spänd eller smörjd kedja kan antingen gå sönder eller öka risken för kast.

11. Håll handtagen torra, rena och fria från olja och fett.

Flottiga, oljiga handtag är hala och kan orsaka att du förlorar kontrollen.

12. Kapa endast trä. Använd inte kedjesågen för

ändamål den inte är avsedd för. Till exempel: använd inte kedjesågen för att kapa plast, murbruk eller byggnadsmaterial som inte är av trä. Användning av kedjesågen för andra arbeten än de den är avsedd för kan leda till att en riskfylld situation uppstår. Orsaker och manövrar för att förhindra kast: (Bild 2) Kast kan uppstå när svärdets nos eller spetsen vidrör något eller när träet nyper och klämmer fast sågkedjan i spåret. En spetskontakt kan i vissa fall orsaka en plötslig bakåtreaktion så att svärdet kastas uppåt och bakåt mot operatören. Att klämma sågkedjan längs svärdets spets kan också kasta svärdet snabbt bakåt mot operatören. Var och en av dessa reaktioner kan göra att du tappar kontrollen över motorsågen vilket kan leda till allvarliga personskador. Förlita dig inte blint på de säkerhetsfunktioner som är inbyggda i din såg. Som användare av en kedjesåg bör du utföra fl era steg för att förhindra att olyckor eller skador uppstår vid kapning. Rekyl är resultatet när verktyget används felaktigt och/eller felaktiga användningssätt eller villkor och kan undvikas genom att vidta vederbörliga försiktighetsåtgärder som visas nedan: ○ Behåll ett fast grepp med tummar och fi ngrar runt kedjesågens handtag, med båda händerna på sågen och placera din kropp och arm så att du kan motstå rekylkraften. Operatören kan kontrollera rekylkraften om lämpliga försiktighetsåtgärder vidtagits. Släpp inte taget om kedjesågen. ○ Såga och sträck dig inte över skulderhöjd. Detta hjälper till att förhindra oavsiktlig kontakt med spetsen och möjliggör bättre kontroll av kedjesågen i oväntade situationer. ○ Använd endast utbytesskenor och kedjor som tillverkaren har angett. Fel utbytesskenor och kedjor kan orsaka att kedjan går sönder och/eller kast. ○ Följ tillverkarens instruktioner för skärpning och underhåll av sågkedjan. Minskad höjd på underställningsklacken kan leda till ökade kast. YTTERLIGARE SÄKERHETSVARNINGAR

1. Arbeta inte under stress. Vidare, se alltid till att hålla

2. Innan du påbörjar arbete, tänk först igenom

arbetsförfarande som ska utföras och arbeta på att undvika olyckor annars kan skada uppstå.

3. Använd inte i dåligt väder, så som stark vind, regn,

snö, dimma eller på platser där stenras eller laviner lätt uppstår. I dåligt väder kan omdömet sättas ned och vibrationer kan leda till olyckor.

4. Använd inte verktyget när sikten är dålig, så som vid

dåligt väder eller på natten. Vidare, använd den inte i regn eller på en plats som utsätts för regn. Instabilt fotfäste eller att man tappar balansen kan leda till att en olycka uppstår.

5. Kontrollera svärdet och sågkedjan innan du startar

verktyget. ○ Använd inte verktyget om svärdet eller sågkedjan är sprucken eller om verktyget är repat eller böjt. ○ Kontrollera att svärdet och sågkedjan är ordentligt monterade. Om svärdet eller sågkedjan är trasig eller löst kan det leda till en olycka.

6. Innan du påbörjar arbete, kontrollera för att se till att

omkopplaren inte kopplas in om inte låsfrigöringsknappen först trycks in. Om verktygen inte fungerar ordentligt, avbryt omedelbart användning och begär reparation from din auktoriserade HiKOKI serviceverkstad.

7. Montera sågkedjan korrekt enligt bruksanvisningen.

Om den monteras felaktigt kommer sågkedjan att glida av svärdet och skada kan uppstå.

8. Avlägsna aldrig någon av säkerhetsutrustningarna

som kedjesågen är utrustad med (bromsspak, låsfrigöringsknapp, kedjefångare, m.m.). Vidare, ändra eller koppla inte ur någon av dem. Skada kan uppstå.

9. I följande fall, slå av enheten och se till att sågkedjan inte

längre rör sig: ○ När den inte används eller vid reparation. ○ När du fl yttar dig till en ny arbetsplats. ○ Vid inspektion, justering eller byte av sågkedja, svärd, kedjeskydd eller andra delar. ○ Vid påfyllning av kedjeolja. ○ Vid borttagning av smuts m.m. från enheten. ○ Vid borttagning av hinder, skräp eller sågspån som uppstått vid arbete från arbetsplatsen. ○ När du tar av enheten eller när du avlägsnar dig från enheten. 000BookCS3630DA.indb125000BookCS3630DA.indb125 2019/07/2917:49:512019/07/2917:49:51126 Svenska ○ I andra fall när du känner fara eller anar risker. Om sågkedjan fortfarande rör sig kan en olycka uppstå.

10. Arbete för vanligen utföras individuellt. När fl era personer

är involverade se till att det är tillräckligt med utrymme mellan dem. Se speciellt till att det inte är någon fara för andra arbetare, vid fällning av träd eller vid arbete på en slänt, om du förväntar att träd kommer att falla, rulla eller glida.

11. Håll ett avstånd på minst 15 m till andra personer.

Vidare, vid arbete med fl era personer, håll ett avstånd på minst 15 m mellan personerna. ○ Det fi nns en risk att sly slår mot dig eller andra olyckor. ○ Förbered en visselvarning, m.m. och bestäm lämplig kontaktmetod med andra arbetare i förväg.

12. Kontrollera följande innan fällning av stående träd:

○ Bestäm en säker fl yktväg innan fällning. ○ Ta bort hinder (t.ex. grenar, buskar) i förväg. ○ Bestäm vilken riktning trädet kommer att falla och planera fällningen baserat på en omfattande utvärdering av tillståndet på trädet som ska fällas (stammens böjning, stress på grenar, m.m.) och situationen för omgivningen (tillståndet på närgränsande träd, närvaro av hinder, terräng, vind, m.m.). Vårdslös fällning kan orsaka skada.

13. Kontrollera följande vid fällning av stående träd:

○ Under arbete var mycket uppmärksam på vilken riktning trädet faller. ○ Vid arbete i en slänt, se till att trädet inte rullar, att du alltid jobbar från ovansidan i terrängen. ○ När trädet börjar falla, slå av enheten, varna omgivningen och retirera omedelbart till en säker plats. ○ Slå av verktyget och använd en kil vid arbete om sågkedjan eller svärdet fastnar i trädet.

14. Under användning, om enhetens prestanda försämras

eller om du upptäcker något onormalt ljud eller vibration, slå omedelbart av den och avbryt användningen, och kontakta din auktoriserade HiKOKI serviceverkstad för inspektion eller reparation. Om du fortsätter användning kan skada uppstå.

15. Om enheten råkar tappas eller utsätts för stötar,

inspektera den noga för eventuell skada eller sprickor och se till att det inte är någon deformering. Om enheten är skadad, sprucken eller deformerad kan skada uppstå.

16. När enheten transporteras med bil, fäst den ordentligt för

att förhindra att den rör sig. Det fi nns risk för olycka.

17. Slå inte på enheten medan kedjeskyddet är monterat.

18. Se till att det inte fi nns några spikar eller andra

främmande föremål i materialet. Om sågkedjan slår i en spik, m.m., kan skada uppstå.

19. För att undvika att svärdet fastnar i materialet vid kapning

på en kant eller när materialets vikt hamnar på svärdet vid kapning, installera ett stöd nära platsen för kapning. Om svärdet fastnar kan skada uppstå.

20. Om enheten ska transporteras eller förvaras efter

användning, ta antingen bort sågkedjan eller fäst kedjeskyddet. Om sågkedjan kommer i kontakt med din kropp kan en skada uppstå.

21. Vårda enheten ordentligt.

○ Se till att sågkedjan erbjuder optimal kapförmåga för att försäkra att arbete kan utföras säkert och eff ektivt. ○ Följ bruksanvisningen när du byter sågkedja eller svärd, underhåller enheten, fyller på olja, m.m.

22. Be en aff är reparera enheten.

○ Modifi era inte denna produkt då den redan uppfyller gällande säkerhetsstandarder. ○ Överlämna alltid reparationer till din auktoriserad HiKOKI serviceverkstad. Om du försöker reparera enheten själv kan det resultera i en olycka eller skada.

23. Se till att enheten är ordentligt förvarad när du inte

använder den. Häll ut kedjeoljan och förvara den på en torr plats utom räckhåll för barn eller på en låst plats.

24. Om varningsetiketten inte längre är läsbar, fl agats av

eller på annat sätt är otydlig, sätt på en ny varningsetikett. För varningsetiketter, kontakta din auktoriserade HiKOKI serviceverkstad.

25. Se till att följ lokala regler och förordningar för den plats

26. Använd inte produkten om verktyget eller batteripolarna

(batteriluckan) är deformerade. Att montera ett sådant batteri kan orsaka kortslutning vilket kan leda till rökutsläpp eller antändning.

27. Håll verktygets anslutningar (batterilucka) fri från spån

och damm. ○ Före användning, se till att spån och damm inte har ansamlats i området vid terminalerna. ○ Försök att undvika att spån eller damm på verktyget hamnar på batteriet under drift. ○ När du avbryter drift eller efter användning, lämna inte verktyget i ett område där det kan utsättas för fallande spån eller damm. Detta kan orsaka kortslutning som kan leda till rökutveckling eller brand.

-10–40°C. Om batteriet laddas i en temperatur som underskrider -10°C, kan det resultera i överladdning som är farligt. Batteriet bör inte laddas i temperaturer över +40°C. Den lämpligaste uppladdningstemperaturen ligger mellan 20-25°C.

2. Använd inte laddaren utan uppehåll.

Låt aggregatet vila i ca. 15 minuter mellan varje laddning.

3. Se till att inga främmande föremål hamnar i verktyget

genom batteriöppningen eller uttagen.

4. Ta aldrig isär vare sig det uppladdningsbara batteriet

eller laddningsaggregatet.

5. Se till att det uppladdningsbara batteriet inte kortsluts.

Kortslutning av batteriet kan orsaka en stor elektrisk ström och överhettning. Det leder till brännskada eller skada på batteriet.

6. Kasta inte batteriet i öppen eld.

Om batteriet blir bränt kan det explodera.

7. Laddningsaggregatet skadas när du använder ett

8. Så snart batteriets efterladdningstid blir för kort för

verktygets praktiska användning, skall du föra eller skicka batteriet till återförsäljaren. Kasta inte bort det urladdade batteriet med sopor.

9. Se till att inga föremål eller främmande ämnen hamnar i

laddningsaggregatets ventilationshål. Isättning av metallföremål eller lättantändliga objekt i ventilationshålen kommer att resultera i elektriska överslag och skador på laddningsaggregatet.

VARNING FÖR LITIUMJONBATTERI

För att förlänga livstiden är litiumjonbatteriet utrustat med en skyddsfunktion som stoppar utmatning. I händelse av 1 till 3 som beskrivs nedan, vid användning av denna produkt, även om du trycker på knappen kan det hända att motorn stannar. Detta är inget fel utan ett resultat av skyddsfunktionen. 000BookCS3630DA.indb126000BookCS3630DA.indb126 2019/07/2917:49:512019/07/2917:49:51127 Svenska

1. När kvarvarande batterikraft tar slut stannar motorn.

I detta fall ladda omedelbart upp det.

2. Om verktyget är överbelastat kan motorn stanna. Om

så händer släpp knappen på verktyget och ta åtgärda orsaken till överbelastningen. Därefter kan du fortsätta igen.

3. Om batteriet överhettas under för hög belastning kan

batteriet ta slut. Om detta händer, sluta använda batteriet och låt det svalna. Du kan använda det igen när det svalnat. Vidare, var god beakta följande varningar och föreskrifter. VARNING För att förebygga läckage från batteri, värmeutveckling, rök, explosion och eldsvåda, var god beakta följande försiktighetsåtgärder.

1. Se till att spån och smuts inte samlas på batteriet.

○ Vid arbete se till att spån och smuts inte faller på batteriet. ○ Se till att eventuellt spån och smuts som faller på det elektriska verktyget vid arbete inte samlas på batteriet. ○ Förvara inte batteri som inte används på en plats där de utsätts för spån och smuts. ○ Innan förvaring av ett batteri avlägsna eventuellt spån och smuts som har fastnat på det och förvara det inte tillsammans med metallföremål (skruvar, spikar etc.).

2. Gör inte hål i batteri med skarpa föremål så som spik,

slå med hammare, stampa på eller kasta föremål på eller utsätt batteriet för fysisk påfrestning.

3. Använd inte uppenbarligt skadat batteri eller batteri som

4. Använd inte batteriet med polerna omvända.

5. Anslut inte direkt till ett elektriskt uttag eller uttaget för

cigarettändare i en bil.

6. Använd inte batteri för andra syften än de som anges.

7. Om batteriladdningen inte lyckas avslutas trots att den

angivna laddningstiden passerat, stoppa omedelbart vidare laddning.

8. Utsätt inte batteriet för höga temperaturer eller

högt tryck så som i en mikrovågsugn, hårtork eller högtrycksbehållare.

9. Håll borta från eld så snart läckage eller illaluktande lukt

10. Använd inte på plats där stark statisk elektricitet skapas.

11. Om batteriet läcker, luktar illa, blir varmt, missfärgat eller

missformerat eller på något sätt upplevs som onormalt vid användning, laddning eller förvaring, ta omedelbart bort det från verktyget eller batteriladdaren och sluta använda det.

12. Lägg inte batteriet i vätskor och se till att vätskor inte

tränger in i det. Om en konduktiv vätska, exempelvis vatten, skulle komma in i batteriet kan det skadas och antändas eller explodera. Förvara batteriet på en sval, torr plats, borta från brännbara och lättantändliga föremål. Batteriet får inte utsättas för miljöer med frätande gas. VIKTIGT

1. Om vätska som läcker från batteriet kommer i ögonen

gnid inte ögonen och skölj dem väl med friskt rent vatten från en kran och kontakta omedelbart medicinsk hjälp. Om inget görs kan vätskan orsaka ögonproblem.

2. Om vätskan kommer i kontakt med din hud eller dina

kläder, tvätta omedelbart väl med rent vatten så som från en kran. Det fi nns en chans att det kan orsaka hudirritation.

3. Om du upptäcker rost, dålig lukt, överhettning,

missfärgning, deformering och/eller andra ovanligheter när du använder batteriet för första gången använd det inte utan lämna tillbaka det till din återförsäljare eller handlare. VARNING Om ett elektriskt ledande föremål vidrör polerna på litiumjonbatteriet kan en kortslutning uppstå vilket kan leda till brand. Observera följande vid förvaring av batteriet. ○ Placera inte elektriskt ledande skär, spikar, stålvajrar, kopparvajrar eller andra vajrar i förvaringslådan. ○ Antingen installera batteriet i det elektriska verktyget eller förvara det säkert genom att tryck in det i batteriskyddet till dess att ventilationshålen döljs för att förebygga kortslutning. (Enligt Bild 3)

ANGÅENDE TRANSPORT AV

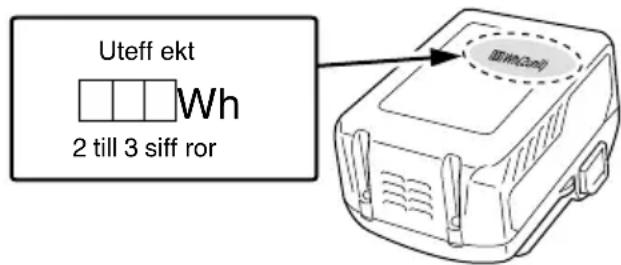

LITIUMJONBATTERIER Iaktta följande försiktighetsåtgärder när litiumjonbatterier transporteras. VARNING Meddela transportföretaget att ett paket innehåller ett litiumjonbatteri, informera företaget om dess uteff ekt och följ transportföretagets instruktioner när transporten arrangeras. ○ Litiumjonbatterier som överskrider en uteff ekt på 100 Wh klassifi ceras som farligt gods och kommer att kräva en särskild behandlingsprocedur. ○ För transport utomlands måste du uppfylla internationell lagstiftning samt destinationslandets regler och förordningar.

(UC18YSL3) När ett oväntat problem uppstår kan data i den USB-enhet som är ansluten till denna produkt skadas eller förloras. Se alltid till att säkerhetskopiera all data som fi nns på USB- enheten före användning med denna produkt. Var uppmärksam på att vårt företag inte accepterar något som helst ansvar för data som lagrats i en USB-enhet som skadas eller förloras, och inte heller för eventuella skador som kan uppstå på en ansluten enhet. VARNING ○ Före användning, kontrollera den anslutande USB- kabeln för eventuella defekter eller skador. Användning av en defekt eller skadad USB-kabel kan leda till rökutveckling eller brand. ○ När produkten inte används, täck över USB-porten med gummiskyddet. Ansamling av damm etc. i USB-porten kan orsaka rökutveckling eller brand. OBSERVERA ○ Någon enstaka paus kan förekomma under USB- uppladdningen. ○ När en USB-enhet inte laddas, ta bort USB-enheten ur laddaren. Underlåtenhet att göra detta kan inte bara reducera USB-enhetens batterilivslängd, men kan även leda till oväntade olyckor. ○ Vissa USB-enheter kanske inte kan laddas, beroende på typen av enhet. 000BookCS3630DA.indb127000BookCS3630DA.indb127 2019/07/2917:49:512019/07/2917:49:51128 Svenska BESKRIVNING AV NUMRERADE PUNKTER (Bild 2 - Bild 47)

Indikatorlampa för batterinivå

Laddningsindikatorlampa

Kontaktdel för borströr

Utstickande underställningsklack

Runda av TEKNISKA DATA MOTORDRIVET REDSKAP Modell CS3630DA Spänning 36 V Sågkedja Typ: 91PX-45XJ Lutningsgrad: 9,5 mm (3/8”) / Klack: 1,3 mm (0,05") Svärd Typ: P012-50CR Storlek: 300 mm (Maximal kaplängd) Kedjedrev Antal tänder: 6 / 9,5 mm (3/8”) Kedjehastighet utan belastning 8,3 m/s (500 m/min) Kedjeoljetankens rymd 80 ml LED-ljus Vit LED Batteri tillgängligt för detta verktyg* BSL36A18 Vikt** 4,3 kg (Med BSL36A18 monterad)

• Befi ntliga batterier (BSL3660/3620/3626, BSL18xx-serien, etc.) kan inte användas med detta verktyg. ** Vikt: Enligt EPTA-Procedure 01/2003 BATTERI Modell BSL36A18 Spänning 36 V / 18 V (Automatisk växling*) Batterikapacitet 2,5 Ah / 5,0 Ah (Automatisk växling*) Tillgängliga sladdlösa produkter** Multivoltserie, 18V-produkt Tillgänglig laddare Glidladdare för litiumjonbatterier

• Verktyget växlar över automatiskt. ** Se vår allmänna katalog för detaljer. LADDARE Modell UC18YSL3 Laddningsspänning 14,4 V - 18 V Vikt 0,6 kg STANDARDTILLBEHÖR Förutom huvudenheten (1 enhet) innehåller paketet tillbehören listade på sidan 387. Standardtillbehören kan ändras utan föregående meddelande. 000BookCS3630DA.indb128000BookCS3630DA.indb128 2019/07/2917:49:512019/07/2917:49:51129 Svenska EXTRATILLBEHÖR (säljs separat) (Sidan 388) Extratillbehören kan ändras utan föregående meddelande.

○ Kapning av timmer/stockar ○ Beskärning, fällning av trädgårdsträd

Håll ordentligt i huset och skjut batterilåsen för att ta ut batteriet (se Bild 4). VIKTIGT Se till att batteriet inte kortsluts.

2. Montering av batteriet

Sätt i batteriet så att batteripolerna vänds åt rätt håll (se Bild 4). BATTERILADDNING Ladda upp batteriet enligt de följande anvisningarna innan du använder ditt elektriska verktyg.

1. Anslut laddarens nätkabel till ett nätuttag.

Laddningsindikatorlampan kommer att blinka rött (med intervaller på 1 sekund) efter att nätkabeln ansluts till laddaren.

2. Sätt i batteriet i laddaren.

Sätt i batteriet ordentligt i laddaren såsom visas i Bild. 5 (på sidan 2).

När ett batteri sätts i laddaren kommer laddningsindikatorlampan att blinka blått. När batteriet blir fulladdat kommer laddningsindikatorlampan att lysa grönt. (Se Tabell 1) (1) Laddningsindikatorlampan lyser/blinkar Laddningsindikatorlampans indikeringar visas i tabell 1, alltefter tillståndet på laddaren eller det uppladdningsbara batteriet. Tabell 1 Laddningsindikatorlampans indikeringar Laddningsindikatorlampa (RÖD/BLÅ/GRÖN/LILA) Före laddning Blinkar (RÖD) Lyser 0,5 sekunder. Lyser inte under 0,5 sekunder. (släckt 0,5 sekunder) Ansluten till strömkälla Under laddning Blinkar (BLÅ) Lyser 0,5 sekunder. Lyser inte i 1 sekund. (avstängd i 1 sekund) Batterikapaciteten vid mindre än 50% Blinkar (BLÅ) Lyser 1 sekund. Lyser inte under 0,5 sekunder. (släckt 0,5 sekunder) Batterikapaciteten vid mindre än 80% Lyser (BLÅ) Lyser ihållande Batterikapaciteten vid mer än 80% Laddning avslutad Lyser (GRÖN) Lyser ihållande (Kontinuerlig ljudsignal: ungefär 6 sekunder) Överhettad standbyläge Blinkar (RÖD) Lyser 0,3 sekunder. Lyser inte under 0,3 sekunder. (släckt 0,3 sekunder) Batteriet överhettat. Kan inte ladda. (laddning kommer att börja när batteriet svalnat). Går inte att ladda Flimrar (LILA) Lyser 0,1 sekunder. Lyser inte 0,1 sekunder. (släckt 0,1 sekunder) (Intermittent ljudsignal: ungefär 2 sekunder) Fel i batteriet eller laddaren 000BookCS3630DA.indb129000BookCS3630DA.indb129 2019/07/2917:49:512019/07/2917:49:51130 Svenska ANMÄRKNING Laddningstiden kan variera enligt omgivningstemperaturen och nätspänningen.

4. Dra ut laddarens nätkabel ur nätuttaget.

5. Fatta ett stadigt tag i laddaren och dra ut batteriet

ur laddaren. OBSERVERA Kom ihåg att dra ut batteriet ur laddaren efter användning och att spara det. Angående elektrisk urladdning i händelse av nya batterier, etc. Eftersom den inre kemiska substansen i nya batterier och batterier som inte har använts under en längre tid inte är aktiverad, kan den elektriska urladdningen vara låg när de används den första och andra gången. Detta är ett tillfälligt fenomen, och den normala tiden som krävs för att ladda kommer att återställas genom att ladda batterierna 2 – 3 gånger. Hur man får batterierna att räcka längre. (1) Ladda batterierna innan de har blivit helt urladdade. När du känner att verktygets eff ekt minskar, sluta använda verktyget och ladda dess batteri. Om du fortsätter att använda verktyget och laddar ur den elektriska strömmen, kan batteriet skadas och dess livslängd förkortas. (2) Undvik att ladda vid höga temperaturer. Ett uppladdningsbart batteri är varmt direkt efter användning. Om ett sådant batteri laddas omedelbart efter användning försämras dess inre kemiska substans, och batteriets livslängd förkortas. Låt batteriet vara och ladda det efter att det har svalnat ett tag. FÖRSIKTIGT ○ Om batteriet laddas när det är varmt efter att ha stått en längre tid i direkt solljus eller på grund av att batteriet nyligen använts, kommer laddarens laddningsindikatorlampa att lysa i 0,3 sekunder och sedan vara släckt i 0,3 sekunder (avstängd i 0,3 sekunder). Om detta inträff ar, låt batteriet svalna innan du börjar ladda. ○ När laddningsindikatorlampan fl imrar (med 0,2-sekunders intervaller), kontrollera och avlägsna alla främmande föremål från laddarens batterikontakt. Om det inte fi nns några främmande föremål är det troligt att det är fel på batteriet eller laddaren. Ta den till en auktoriserad serviceverkstad. ○ Det tar ca tre sekunder för den inbyggda mikrodatorn i UC18YSL3 att avkänna att en pågående laddning avbrutits och batteriet tagits ur. Vänta därför i minst tre sekunder innan batteriet på nytt sätts i laddaren för fortsatt laddning. Det kan hända att batteriet inte laddas upp på korrekt sätt om batteriet sätts i laddaren på nytt inom tre sekunder.

MONTERING (UTBYTE) AV

SÅGKEDJA VARNING ○ För att förebygga olyckor, slå alltid av enheten och ta bort batteriet. ○ Använd inte annan sågkedja eller svärd än de som anges i “TEKNISKA DATA”. VIKTIGT Bär handskar och var försiktig för att undvika att skadas av sågkedjan. OBSERVERA ○ Ta bort sågspån från oljepipen, oljehålet och skåran i svärdet när du tar bort sågkedjan. Om sågspån samlas upp kan det orsaka att enheten går sönder. ○ Använd korrekt typ av sågkedja i enlighet med specifi kationerna. Om du monterar fel typ av svärd kan det hända att sågkedjan glider av och orsakar skada.

1. Ta bort sidoskyddet (Bild 6)

1 Rotera vredet en gång för att lossa den. 2 Rotera spänningsvredet ett halvt varv för att lossa den. 3 Använd medföljande sexkantnyckel, lossa bulten till dess att det inte är något mer motstånd. 4 Vrid vredet och ta bort sidoskyddet.

2. Att ta bort sågkedjan och svärdet (Bild 7)

Ta bort sågkedjan och svärdet i den riktning som indikeras med pilen.

Sätt i den nya sågkedjan på kedjedrevet (Bilder 8, 9) Sätt på sågkedjan på svärdspetsen medan du kontrollerar riktningen på sågkedjan och sätt sedan på den ordentligt på kedjedrevet.

4. Montera sidoskyddet

1 Passa in bulten med bulthålet. (Bild 10) 2 Justera spänningsvredet på sidoskyddet så att kedjespännarens tapp går in i hålet på svärdet och fäst sidoskyddet. (Bild 11) (2) Angående temperaturer och laddningstid för det uppladdningsbara batteriet Temperaturer och laddningstider blir som visas i Tabell 2. Tabell 2 Laddare UC18YSL3 Batteri Typ av batteri Li-ion Temperaturer vid vilka batterierna kan laddas -10°C – 50°C Laddningsspänning V 14,4 18 Laddningstid, ca. (vid 20°C) BSL14xx-serien BSL18xx-serien Multivoltserie (4 celler) (8 celler) (5 celler) (10 celler) (10 celler) min. BSL1415S

000BookCS3630DA.indb130000BookCS3630DA.indb130 2019/07/2917:49:522019/07/2917:49:52131 Svenska 3 Rotera vredet en gång för att fästa den tillfälligt. (Bild 12)

5. Justera sågkedjans spänning (Bild 13)

○ Medan du lyfter svärdspetsen, vrid spänningsvredet för att justera sågkedjans spänning. ○ Vrid spänningsvredet åt höger för att spänna sågkedjan och till vänster för att lossa den.

6. Kontrollera sågkedjans spänning (Bild 14)

Justera sågkedjans spänning så att glappet mellan sågkedjans drivlänk och svärdet är 0,5 till 1 mm när du lyfter sågkedjan något på mitten av svärdet.

7. Fäst vredet (Bild 15)

1 När justeringen är klar, lyft upp svärdet och dra åt vredet ordentligt. 2 Se till att bulten är ordentligt åtdragen. VARNING Efter justering av sågkedjans spänning, se till att vredet är fullt åtdraget. Om den är lös kan en skada uppstå.

Före användning, utför följande inspektion och förberedelse. VARNING ○ För att förebygga olyckor, utför alltid steg 1 till 4 för att se till att batteriet tas bort från kroppen. ○ Fäst inte låsfrigöringsknappen medan den trycks in. Om omkopplaren trycks in oavsiktligt kan det hända att enheten oväntat startar och en skada kan uppstå.

1. Se till att omkopplaren är av

○ Om du sätter i batteriet utan att veta om omkopplaren är intryckt kan enheten starta utan förvarning vilket kan resultera i en olycka. ○ När omkopplaren är intryckt medan låsfrigöringsknappen trycks in, slås enheten på och när omkopplaren släpps, slås den av.

2. Kontrollera sågkedjans spänning

○ Om sågkedjans spänning är felaktig fi nns det risk att sågkedjan eller svärdet skadas och fel uppstår. Se steg 5 till 7 i “Montering (utbyte) av sågkedja” för att se till att rätt spänning ställs in. ○ När sågkedjan är ny är den speciellt töjbar så kontrollera spänningen med jämna mellanrum och justera vid behov. ○ Kontrollera vidare att vredet är ordentligt åtdraget.

3. Kontrollera kedjebromsens funktion (Bild 16)

VARNING ○ Även om kedjebromsen är en nödstoppsfunktion är den inte helt tillförlitlig. Hantera varsamt för att undvika risk för kast. ○ Kedjebromsen är avsedd för användning i nödfall och vid uppstart. Använd den inte godtyckligt. ○ För att undvika försämrad funktion hos kedjebromsen på grund av ackumulering av sågspån m.m., rengör regelbundet. ○ Kedjebromsen är en viktig komponent för att säkerställa säkerhet vid användning. Om du är orolig angående bromsfunktionen, begär reparation hos din auktoriserade HiKOKI serviceverkstad. Kedjebromsen är en nödstoppsfunktion som stoppar sågkedjan när enheten utsätts för kast, m.m. för att minska risker. (Se “Orsaker och manövrar för att förhindra kast”.) När kedjebromsen aktiveras genom att bromsspaken trycks framåt kommer sågkedjad att stanna. Om du drar bromsspaken mot dig kommer bromsen att frigöras. När kedjebromsens funktion kontrolleras, stäng alltid av enheten, ta bort batteriet, aktivera bromsspaken och dra i sågkedjan för hand. Om sågkedjan inte rör sig betyder det att kedjebromsen är aktiverad. OBSERVERA Bär alltid tjocka handskar när detta utförs. Då sågkedjans blad är mycket skarpa fi nns det risk att du skadar dina fi ngrar när du drar hårt i den.

4. Kontrollera kedjeolja

○ Denna enhet leverleras utan kedjeolja inuti. Se till att tanken är fylld med medföljande kedjeolja innan användning. (Bild 17) ○ Kontrollera oljekontrollglaset med jämna mellanrum vid arbete och fyll på vid behov. ○ När du trycker in ljuskontakten på omkopplarpanelen kommer ett LED-ljus tändas och det inbyggda ljuset kommer att förbättra sikten. (Bild 18) (Kontrollera detta i steg 6.) ○ Om medföljande kedjeolja tar slut, använd HiKOKI kedjeolja som säljs separat eller motsvarande kedjeolja som fi nns i handeln. ○ Kedjeoljan smörjer automatiskt. Hastigheten för automatisk smörjning är förinställd till maximalt på fabriken. För att minska hastigheten, vrid oljepumpjusteraren på baksidan av kroppen medurs. (Bild 19) OBSERVERA ○ Oljetankens rymd är cirka 80 ml. Även om för mycket hälls i kommer överskottsolja att rinna ut från översvämningspipen. ○ Vi rekommenderar att du fyller på lagret med kedjeolja. Om du fortsätter att arbeta utan kedjeolja kan kedjeoljan bränna igenom eller motorn gå sönder. ○ Var noga med att undvika att damm eller andra främmande föremål tränger in i oljetanken. Om damm eller andra främmande föremål tränger in i oljetanken kan enheten gå sönder. ○ Kedjeolja som lämnas kvar i tanken kan läcka på grund av enhetens konstruktion. Även om detta inte är något fel kan det smutsa ner förvaringsplatsen så var försiktig. Vid förvaring, töm oljetanken på olja och placera något under kroppen som kan absorbera eventuell olja som läcker ut.

5. Montering av batteri (Bild 4)

Som visas på Bild 4, tryck ordentligt till dess att det klickar på plats. VIKTIGT Fäst ett batteri ordentligt. Om batteriet inte sitter fast ordentligt kan det lossa och orsaka skada.

6. Kontrollera om LED-ljuset fungerar (Bild 18)

○ När du trycker in ljuskontakten kommer LED-ljuset att slås på och när du släpper den kommer det att slockna.

LED-ljuset lyser upp avsnittet för kapkanten. ○ Det lyser upp insidan på oljekontrollglaset för att möjliggöra kontroll av oljenivån. OBSERVERA Om lampan är smutsig, torka av den försiktigt med en mjuk trasa eller motsvarande så att den inte skadas. Om lampan skadas kommer det att minska ljusstyrkan.

7. Kontrollera att bromsen fungerar

○ När omkopplaren är intryckt medan låsfrigöringsknappen trycks in, slås enheten på och när omkopplaren släpps, slås den av. ○ Vidare, 1 till 3 sekunder efter att omkopplaren släpps kommer enheten att slå på bromsen för att stanna sågkedjans rotation. ○ Kontrollera att bromsen är aktiverad före användning. VIKTIGT Se upp med rekylkrafter när bromsen aktiveras. Skada kan uppstå om du tappar enheten.

8. Kontrollera utmatning av kedjeolja (Bilder 19, 20)

○ När enheten slås på kommer olja automatiskt att smörja sågkedjan och svärdet. 000BookCS3630DA.indb131000BookCS3630DA.indb131 2019/07/2917:49:522019/07/2917:49:52132 Svenska ○ Om olja inte verkar komma ut 2 till 3 minuter efter det att enheten startar, kontrollera om eventuellt sågspån har samlats runt oljepipen. (Se “Rengöring av kedjeoljepip”.) (Se “Kontrollera kedjeolja”.) Startomkopplarens manövrering När omkopplaren aktivaras medan låsfrigöringsknappen trycks in, kommer sågkedjan rotera. (Bild 21) Om inte låsfrigöringsknappen trycks in kan inte omkopplaren aktiveras. Efter det att omkopplaren aktiverats kommer sågkedjan fortsätta rotera så länge den är nedtryckt. Vidare, LED- ljuset förblir tänt. När omkopplaren släpp kommer en broms att appliceras för att stoppa sågkedjans rotation. VARNING Fäst inte låsfrigöringsknappen medan den trycks in. Om omkopplaren trycks in oavsiktligt kan det hända att enheten oväntat startar och en skada kan uppstå. Användning av kroken Dra ut kroken från enheten till vilken ett rep m.m. kan fästas för att hänga enheten. (Bild 23) VARNING När kroken används, se till att enheten hängs upp säkert så att den inte faller. Om enheten faller kan en olycka inträff a.

INDIKATOR FÖR ÅTERSTÅENDE

BATTERINIVÅ Du kan kontrollera batteriets återstående kapacitet genom att trycka på indikatorknappen för återstående batterinivå för att tända indikatorlampan. (Bild 22, Tabell 3) Indikatorn stängs av cirka 3 sekunder efter att indikatorknappen för återstående batterinivå trycks in. Det är bäst att använda den indikatorn för återstående batterinivå som en guide, eftersom det fi nns små avvikelser såsom omgivningstemperatur och batteriets skick. Indikatorn för återstående batterinivå kan också variera från de som är utrustade med ett verktyg eller en laddare. Tabell 3 Lampstatus Kvarvarande energi Lyser; Batteriets återstående energi är 75%. Lyser; Batteriets återstående energi är 50% – 75%. Lyser; Batteriets återstående energi är 25% – 50%. Lyser; Batteriets återstående energi är mindre än 25%. Blinkar ; Batteriet är nästan helt urladdat. Ladda batteriet så snart som möjligt. Blinkar ; Drift stoppad på grund av hög temperatur. Avlägsna batteriet från verktyget och låt det svalna helt. Blinkar ; Utmatningen avbruten på grund av fel eller funktionsfel. Det kan vara fel på batteriet så kontakta din återförsäljare. Eftersom indikeringen för kvarvarande energi kan skilja sig beroende på omgivningstemperaturen och batterikarakteristiken bör detta enbart ses som en referens. OBSERVERA ○ Utsätt inte indikeringspanelen för hårda stötar och skada det ej. Det kan leda till problem. ○ För att spara batteri kommer indikeringslamporna bara att lysa medan knappen hålls intryckt. KAPNING VARNING ○ Se till att kedjebromsen fungerar före användning. ○ Håll i handtagen ordentligt med båda händer vid användning. ○ När du kapar timmer från undersidan, se till att sågkedjan inte slås mot timret. Om enheten trycks tillbaka kan skada uppstå. ○ Slå alltid av enheten och ta bort batteriet under pauser i arbetet eller efter avslutat arbete. Kontrollera alltid arbetsplatsen och omgivningen för att se till att det inte fi nns några föremål som kan orsaka skada, olyckor eller haveri, och om några sådana fi nns, ta bort dem. Speciellt när du skapar fotfäste för att arbeta se till att det inte är några instabila eller andra föremål som man kan snubbla på. Vid fällning av träd, var alltid uppmärskam på riktningen som trädet kommer att falla eller rulla och bestäm en säker evakueringsplats och fl yktväg för dig själv innan arbete påbörjas. 1 Se till att enheten är avstängd Om du sätter i batteriet när omkopplaren är intryckt utan din vetskap kan enheten oförväntat starta vilket kan resultera i en olycka. 2 Montering av batteri (Bild 4) Som visas på Bild 4, tryck ordentligt till dess att det klickar på plats. 3 Använda omkopplaren Se till att sågkedjan inte är i kontakt med timret, tryck in omkopplaren och starta kapning när sågkedjan har ökat. VIKTIGT ○ När enheten slås på, se till att sågkedjan inte är i kontakt med material eller något annat. ○ Vid användning, se till att sågkedjan inte kommer i kontakt med andra material eller föremål. Speciellt när du har avslutat kapning, var noga med att se till att den inte vidrör marken. OBSERVERA Fyll på oljetanken tidigt för att förhindra att oljan tar slut.

1. Allmänna kapningsförfarande

(1) Slå PÅ strömmen medan du håller sågen en bit bort från virket som ska kapas. Påbörja endast sågning efter det att enheten har uppnått full hastighet. (2) När du sågar ett tunt trästycke, tryck den nedre delen på svärdet mot trädet och såga nedåt som visas i Bild 24. (3) När ett tjockt trästycke sågas, tryck barkstödet på framkanten av enheten mot trästycket och kapa det med hävarmsrörelse medan du använder barkstödet som stödpunkt som visas i Bild 25. (4) När du kapar träd horisontalt, vrid sågen åt höger så att svärdet är under och håll ovansidan på främre handtaget med vänster hand. Håll svärdet horisontalt och placera barkstödet som är på framsidan av enheten på timret. Använd barkstödet som en hävstång, kapa in i trästycket genom att vrida bakre handtaget till höger. (Bild 26) (5) Vid kapning av träd underifrån, vidrör den övre delen på svärdet lätt mot trädet. (Bild 27) (6) Förutom att studera hanteringsanvisningarna, se till att få praktiska instruktioner angående hantering av kedjesåg före användning, eller åtminstone träna med kedjesågen genom att kapa längder av runt timmer i en sågbock. 000BookCS3630DA.indb132000BookCS3630DA.indb132 2019/07/2917:49:522019/07/2917:49:52133 Svenska (7) När du kapar stockar eller timmer vilka inte stöds, se till att stödja dem så att de inte rör sig under kapning med en sågbock eller annan lämplig metod. VIKTIGT ○ Vid kapning av träd underifrån fi nns det risk att enheten trycks bakåt mot användaren om kedjan stöter i träet. ○ Kapa inte igenom hela stocken underifrån då det fi nns risk att svärdet fl yger upp utan kontroll när kapningen avslutas. ○ Undvik alltid att en kedjesåg som är igång från att komma i kontakt med marken eller taggtrådsstängsel.

2. Kapning av kvistar

(1) Kapa grenar från ett träd som står: En tjock gren bör först kapas en bit från stammen. Kapa först cirka en tredjedel underifrån och kapa sedan grenen ovanifrån. Slutligen, kapa sedan av återstående del av grenen jäms med trädets stam. (Bild 28) VIKTIGT ○ Undvik alltid fallande grenar. ○ Var alltid uppmärksam på rekylerande såg. (2) Kapning av grenar på fällda träd: Först kapa grenarna som inte vidrör marken, kapa sedan av de som vidrör marken. Kapa först halvvägs från ovansidan och sedan underifrån när man kapar tjocka grenar som vidrör marken. (Bild 29) VIKTIGT ○ När man kapar av grenar som vidrör marken, var försiktig så att svärdet inte fastnar av trycket. ○ Under det sista steget i kapningen, var uppmärksam på om stocken rullar.

3. Kapning av stockar

När en stock, placerad som visas i Bild 30 kapas, kapa först cirka en tredjedel underifrån, kapa sedan hela vägen ovanifrån. När du kapar en stock ovanför ett hålrum som visas i Bild 31, kapa först cirka två tredjedelar från ovansidan och kapa sedan uppåt underifrån. VIKTIGT ○ Se till att svärdet inte fastnar i stocken på grund av trycket. ○ När du arbeta på en lutande plats, se till att stå på ovansidan av stocken. Om du står nedanför kan det hända att den kapade stocken rullar mot dig.

(1) Riktskär ( som visas i Bild 32): Gör ett riktskär i den riktning du vill att trädet ska falla. Djupet på riktskäret ska vara 1/3 av trädets diameter. Fäll aldrig träd utan ordentligt riktskär. (2) Fällskär ( som visas i Bild 32): Gör ett fällskär cirka 5 cm ovanför och parallellt med det horisontala riktskäret. Om kedjan fastnar under kapning, stanna sågen och använd kilar för att frigöra den. Kapa inte igenom trädet. VIKTIGT ○ Träd ska inte fällas så att de utgör fara för någon person, träff ar eventuella elledningar eller orsakar skada på egendom. ○ Se till att stå på ovansidan då trädet troligen kommer att rulla eller glida neråt efter fällning. Säkerhetsföreskrifter för fällning För större operationer eller oavbrutna arbeten Om enheten utsätts för höga temperaturer kommer detta att meddelas genom blinkande LED-ljus för att skydda motorn och elektronik i enheten. Om du kapar eller trycker med stor kraft eller oavbrutet kommer motor och elektronik att bli varm och LED-ljuset kommer att blinka. OBSERVERA ○ Om LED-ljuset blinkar, stanna och låt enheten svalna ordentligt. Om du fortsätter att använda den kan det hända att enheten skadas. ○ Vidare, se till att enheten svalnar i minst 15 minuter om du arbetar utan uppehåll eller när du byter batteri. ○ Vidare, om LED-ljuset blinkar när då slår på enheten efter ett uppehåll betyder det att enheten inte har svalnat ordentligt, så se till att låta den vila längre innan du slår på den. Fattning/tryckkraft hos kedjesågen Fatta alltid kedjesågen ordentligt. Vidare, tvinga inte kedjesågen mer än nödvändigt. Även om extra kraft appliceras på kedjesågen kommer det inte att påskynda kaphastigheten. Detta kommer att anstränga motorn, försämra prestanda och skada eller orsaka fel på motorn eller svärdet. Använd enheten så att sågkedjan har tillräcklig hastighet. Speciellt när sågkedjan stannar (fastnar) på grund av för stor kraft kan det orsaka skada eller fel på enheten. Kedjefångare ○ Kedjefångaren sitter på motorkroppen strax under kedjan för att ytterligare förhindra att en trasig kedja träff ar användaren. ○ Byt ut sågkedjan mot en ny när den har gått av enligt “Montering (utbyte) av sågkedja”.

SKÄRPNING AV KEDJANS BLAD

VARNING För att förhindra olyckor, slå alltid av omkopplaren och ta bort batteriet. Vidare, när du hanterar sågkedjor, använd alltid tjocka handskar. OBSERVERA Slipa sågkedjan och justera underställningsklacken vid svärdets mitt, med kedjan fäst på enheten. När skärpan på sågkedjor försämras kommer motorn och varje del på enheten belastas och verkningsgraden minska. För optimal prestanda på enheten, krävs regelbundet underhåll för att hålla sågkedjan skarp.

Rundfi len bör hållas mot kedjebladet så att en femtedel av dess diameter sträcker sig ovanför den övre delen av bladet, såsom visas i Bild 33. Slipa bladen genom att hålla rundfi len i en 30° vinkel mot svärdet som visas i Bild 34, medan du ser till att rundfi len hålls rak, som visas i Bild 35. Se till att alla sågblad fi las med samma vinkel annars kommer kapförmågan att försämras. Lämpliga vinklar för korrekt slipning av bladen visas i Bild 37. (Rundfi len säljs separat.)

2. Justering av underställningsklack

VARNING ○ Slipa inte ovansidan på sidolänken och skyddsdrivlänken eller gör så att formen på nämnda delar deformeras. ○ Justering av underställningsklack måste överensstämma med förutbestämda dimensioner och former, annars kan risken för kast öka och orsaka skada. Sidolänk Skyddsdrivlänk Underställningsklackar måste vara i linje då de används för att justera djupen på platsen där klingan förs in i träet. Se till att kontrollera underställningsklacken var annan eller tredje gång sågkedjan slipas. Placera djupmallsverktyget, lämna klacken synligt vid skåran och använd en plattfi l för att fasa av den del som är utanför verktyget. (Bild 38) (Djupmallsverktyg och plattfi l säljs separat.) Efter nedfi lning av underställningsklacken, runda av framsidan på underställningsklacken. (Bild 39) Efter slipning av sågkedjan lägg den i kedjeolja för att tvätta bort fi lspån. 000BookCS3630DA.indb133000BookCS3630DA.indb133 2019/07/2917:49:522019/07/2917:49:52134 Svenska Om fi lspånen inte rengörs kan sågkedjan och svärdet slitas ut mycket snabbt vid användning. OM USB-ENHETEN ○ Att ladda en USB-enhet från ett eluttag. (Bild 48-a) ○ Att ladda en USB-enhet och ett batteri från ett eluttag. (Bild 48-b) ○ Hur man laddar USB-enheten. (Bild 49) ○ När laddning av en USB-enhet har slutförts (Bild 50)

UNDERHÅLL OCH INSPEKTION

Utför inspektion och underhåll av varje del efter användning när du ska förvara enheten. VARNING Slå alltid av enheten och ta bort batteriet under underhåll och inspektioner. Vidare, koppla loss laddarens kontakt från uttaget.

1. Inspektion av sågkedjor

○ Inspektera sågkedjan emellanåt. Vid något onormalt, byt ut den mot en ny enligt “Montering (utbyte) av sågkedja”. ○ Inspektera kedjans spänning och kontrollera att den är åtdragen ordentligt. ○ Sluta använda enheten när sågkedjan blir slö och skärp den enligt “Skärpning av kedjans blad”. ○ Efter användning smörj sågkedjan och svärdet ordentligt med olja för att förhindra rost. VIKTIGT Bär handskar för att undvika skada när du arbetar med en sågkedja.

2. Rengöring av sidoskydd och bromsbandskammare

(Bilder 40, 41) Rengör och ta bort sågspån som fi nns inuti delarna. OBSERVERA Följ förfarande “Montering (utbyte) av sågkedja” och ta bort sågkedjan vid rengöring av sidoskyddet, bromsbandskammaren, kedjeoljepipen och svärdet.

3. Rengöring av kedjeoljepip (Bild 42)

Innan rengöring av kedjeoljepip, ta bort sidoskyddet och svärdet.

4. Rengöring av svärd (Bilder 9, 43)

När sågspån och liknande fastnar i skåran på svärdet eller oljepipen, kan inte olja fl öda ut vilket kan resultera i att enheten går sönder. Ta bort svärdet och rengör eventuellt sågspån som fastnat i skåran efter användning när sågkedjan byts ut. (Se “Montering (utbyte) av sågkedja”.)

5. Kontroll av kol (Bild 44)

Kolborstarna i motorn är förbruksartiklar och utsätts för slitage. Byt alltid ut kolborsten mot en ny så snart den är sliten eller nära avnötningsgränsen, eftersom en sliten kolborste kan vara orsak till motorfel. Se också till att kolborstarna är rena och rör sig fritt i kolhållarna. OBSERVERA Se till att använda en ny kolborste tillverkad av HiKOKI (kodnr 999068) vid byte av kolborste.

6. Byte av kolborste

Ta ut den förbrukade kolborsten genom att först ta loss borsthylsan och sedan haka tag i utbuktningen på kolborsten med en vanlig skruvmejsel eller liknande (se Bild 45). Vid montering av kolborsten, välj riktning så att kolborstens spik (se Bild 46) passar med kontaktdelen hos borströret. Tryck sedan in den med ett fi nger som visas i Bild 47. Slutligen, montera borsthuven. VIKTIGT ○ Var mycket noga med att skjuta in nageln på kolborsten i kontaktdelen hos borströret (välj en av de två naglar som fi nns tillgängliga). ○ Det är ytterst viktigt att detta görs på korrekt sätt. Felaktig montering kan resultera i att nageln på kolborsten deformeras, vilket i sin tur kan orsaka tidigt motorfel.

7. Kontroll av skruvförband

Kontrollera regelbundet skruvarna. Skulle någon skruv ha lossnat, dra åt den ordentligt. Slarv av skruvarnas åtdragning kan resultera i olyckor.

8. Motorns underhåll

Motorn är elverktygets viktigaste del. Utsätt inte den för olja eller väta så att den skadas.

9. Inspektion av terminaler (verktyg och batteri)

Kontrollera att spån och damm inte har ansamlats på terminalerna. Kontrollera ibland före, under och efter operationen. FÖRSIKTIGT Ta bort eventuella spån eller damm som kan ha ansamlats på terminalerna. Underlåtenhet att göra detta kan leda till funktionsstörning.

10. Rengöring av höljet

När kedjesågen blir smutsig, torka av den med en torr mjuk trasa eller en trasa fuktad i tvålvatten. Använd aldrig klorlösningar, bensin eller thinner då de smälter plast.

När du förvarar enheten utför rengöring och underhåll av varje del och montera kedjeskyddet på svärdet. Förvara kedjesågen på ett ställe där temperaturen inte överstiger 40 °C och där inte barn kommer åt den. OBSERVERA Förvaring av litiumjonbatterier. Se till att litiumjonbatterier är fulladdade innan de förvaras. En längre tids förvaring (3 månader eller mer) av batterier med en låg laddningsnivå kan leda till försämrad prestanda, väsentligt minskad användningstid för batterierna eller att batterierna inte kan hålla laddningen. Men väsentligt minskad användningstid för batterier kan återställas genom upprepad laddning och användning av batterierna två till fem gånger. Om batteriernas användningstid förblir extremt kort även efter upprepad laddning och användning, anse att batterierna är slut och köp nya batterier. FÖRSIKTIGT Vid användning och underhåll av elverktyg måste de säkerhetsbestämmelser och standarder som gäller i respektive land iakttas.

Maskinens tillbehör återfi nns i tabellen på sidan 388. Viktigt meddelande för batterier till HiKOKI batteridrivna elektriska verktyg Använd alltid anvisade originalbatterier. Vi kan inte garantera säkerheten och prestanda för våra batteridrivna elektriska verktyg som används med andra batterier än de vi anvisat eller när batterier har tagits isär och modifi erats (så som isärtagning och utbyte av celler eller andra inre delar). 000BookCS3630DA.indb134000BookCS3630DA.indb134 2019/07/2917:49:522019/07/2917:49:52135 Svenska GARANTI Vi garanterar HiKOKI Elektriska verktyg i enlighet med lagstadgade/landsspecifi ka bestämmelser. Denna garanti täcker inte defekter eller skada på grund av felaktig användning, missbruk eller normal förslitning. Vid reklamation, var god att skicka det elektriska verktyget, ej isärtaget, med GARANTIBEVIS som hittas i slutet på denna instruktion, till en auktoriserad HiKOKI serviceverkstad. Information angående buller och vibrationer Uppmätta värden har bestämts enligt EN60745 och fastställts i enlighet med ISO 4871. A-vägd ljudeff ektnivå: 100 dB (A) A-vägd ljudtrycksnivå: 87 dB (A) Osäkerhet K: 3 dB (A) Använd hörselskydd. Vibration totalvärden (triax vektorsumma) har bestämts enligt EN60745.

Det angivna totalvärdet för vibrationer har mätts enligten standardtestmetod och kan användas vid jämförelseav verktyg. Det kan också användas vid preliminäruppskattning avexponering. VARNING ○ Vibrationsavgivning under verkligt användande av elverktyget kan skilja sig från det angivna totalvärdet beroende på det sätt som verktyget är använt på. ○ Identifi era säkerhetsåtgärder som kan utföras för att skydda operatören som baseras på en uppskattning av utsättning i verkligheten (tar med i beräkningen alla delar av användandet så som när verktyget äravstängt och när det körs på tomgång utöver ut då startomkopplaren används). OBSERVERA Beronde på HiKOKIs kontinuerliga forskningsoch utvecklingsarbete, förbehåller HiKOKI rätten till ändringar av tekniska data utan föregående meddelande. FELSÖKNING Använd felsökningstabellen nedan om redskapet inte fungerar normalt. Om detta inte löser problemet, kontakta din återförsäljare eller ett auktoriserat HiKOKI servicecenter.

1. Motordrivet redskap

Symptom Möjlig orsak Åtgärd Motorn låter men sågkedjan... ○ rör sig inte ○ rör sig inte fritt Kedjebromsen kan vara aktiverad. Släpp genom att dra bromsspaken mot dig. Sågkedjan är för spänd. Kontrollera spänningen på sågkedjan och om den är för stor lossa den. Sågkedjan hoppar av kedjedrevet. Ta bort sidokåpan och kontrollera att sågkedjan sitter ordentligt på kedjedrevet. Inuti sidokåpan...

• främmande föremål fastnat Ta bort sidokåpan och rengör kedjeskyddet. I svärdets skåra...

• olja fl yter inte Rengör svärdets skåra och oljehålet. Se till att det är olja i oljetanken och fyll på vid behov. Dålig skärpa Sågkedjan...

• är utsliten eller bladen brutna

• är rostig Slipa sågkedjan. Om den är väldigt sliten eller trasig, byt ut den mot en ny. Sågkedjans riktning är omvänd. Sätt på den igen och kontrollera riktningen. Spänningen på sågkedjan är lös. Kontrollera sågkedjans spänning och dra år om den är lös. Kedjeolja ○ fl yter långsamt ○ inte kommer ut (skär ihop) Kedjeolja saknas i tanken. Fyll på med kedjeolja. Kedjeoljepipen är tilltäppt. Rengör kedjeoljepipen. Batteriet kan inte installeras Att försöka installera ett annat batteri än det som anges för verktyget. Vänligen installera ett multivoltsbatteri. 000BookCS3630DA.indb135000BookCS3630DA.indb135 2019/07/2917:49:522019/07/2917:49:52136 Svenska

Symptom Möjlig orsak Åtgärd Laddningsindikatorns lampa fl imrar snabbt i lila och batteriet börjar inte ladda. Batteriet har inte satts i hela vägen. Sätt i batteriet ordentligt. Det fi nns främmande föremål i batteripolen eller där batteriet är monterat. Avlägsna det främmande föremålet. Laddningsindikatorns lampa blinkar i rött och batteriet börjar inte ladda. Batteriet har inte satts i hela vägen. Sätt i batteriet ordentligt. Batteriet är överhettat. Vid upphörande av användning kommer batteriet automatiskt att börja ladda om temperaturen sjunker, men detta kan även minska batteriets livslängd. Det rekommenderas att batteriet kyls av på en välventilerad plats med skydd från direkt solljus innan det laddas. Batteriets användningstid är kort fastän batteriet är fulladdat. Batteriets livslängd är slut. Byt ut batteriet mot ett nytt. Det tar lång tid att ladda batteriet. Batteriets, laddarens eller den omgivande miljöns temperatur är mycket låg. Ladda batteriet inomhus eller på en varmare plats. Laddarens ventiler är blockerade, vilket gör att de inre delarna överhettas. Undvik att blockera ventilationsöppningarna. Kylfl äkten är inte igång. Kontakta ett auktoriserat HiKOKI- servicecenter för reparation. USB-strömlampan har slagits av och USB- enheten laddar inte. Batterikapaciteten har blivit låg. Byt ut batteriet mot ett med kapacitet kvar. Anslut laddarens nätkabel till ett vägguttag. USB-strömlampan slås inte av fastän USB-enheten har laddats färdigt. USB-strömlampan lyser grönt för att indikera att USB-laddning är möjligt. Detta är inte ett fel. Det är osäkert vad USB- enhetens laddningsstatus är, eller om den har laddats färdigt. USB-strömlampan slås inte av fastän laddningen har slutförts. Kontrollera den USB-enhet som laddas för att bekräfta dess laddningsstatus. Laddning av en USB-enhet pausas halvvägs. Laddaren anslöts till ett eluttag medan USB-enheten laddades med batteriet som strömkälla. Detta är inte ett fel. Laddaren pausar USB-laddning under cirka 5 sekunder när den växlar mellan strömkällor. Ett batteri sattes i laddaren medan USB- enheten laddades med ett vägguttag som strömkälla. Laddning av USB-enheten pausas halvvägs när batteriet och USB-enheten laddas samtidigt. Batteriet är fulladdat. Detta är inte ett fel. Laddaren pausar USB-laddning i ungefär 5 sekunder medan den kontrollerar ifall batteriet har laddats färdigt. Laddning av USB-enheten påbörjas inte när batteriet och USB-enheten laddas samtidigt. Den återstående batterikapaciteten är mycket låg. Detta är inte ett fel. När batterikapaciteten når en viss nivå påbörjas USB-laddning automatiskt. 000BookCS3630DA.indb136000BookCS3630DA.indb136 2019/07/2917:49:522019/07/2917:49:52137 Dansk (Oversættelse af de originale instruktioner) SYMBOLER ADVARSEL Det følgende viser symboler, som anvendes for maskinen. Vær sikker på, at du forstår deres betydning, inden du begynder at bruge maskinen. CS3630DA: Batteridrevet kædesav Brugeren skal læse betjeningsvejledningen for at mindske risikoen for skader. Brug ikke elektrisk værktøj i regnvejr eller fugtigt vejr, og efterlad det ikke udendørs, når det regner. Kun for EU-lande Elværktøj må ikke bortskaff es som almindeligt aff ald! I henhold til det europæiske direktiv 2002/96/EF om bortskaff else af elektriske og elektroniske produkter og gældende national lovgivning skal brugt elværktøj indsamles separat og bortskaff es på en måde, der skåner miljøet mest muligt. Læs, forstå og følg alle advarsler og instruktioner i denne manual og på enheden. Brug altid beskyttelsesudstyr for øjne, hovedet og ører under brugen af denne enhed. Det er vigtigt, at du bærer beskyttelsesudstyr på fødder, ben, hænder og underarme. Advarsel, fare for tilbageslag. Pas på styresværdets pludselige og tilfældige bevægelse opad og/eller bagud. Denne kædesav er kun til brug for personer, som er uddannet i træfældning og -beskæring. Kædeoliepåfyldning Justering af leveringshastighed for kædeolie Lampekontakt Kontakt for batteriniveauindikator Kobl batteriet fra HVAD ER HVAD? (Fig. 1) A: Kontakt: Anordning, der aktiveres med fi ngeren. B: Sikringsknap: Knap, som forhindrer utilsigtet betjening af udløseren. C: Kædebremse: Anordning, der bruges til at stoppe eller låse savkæden. D: Barkstød: Anordning, der ved kontakt med et træ eller en kævle fungerer som et omdrejningspunkt. E: LED-lampe: Lampe, som belyser savekanten. F: Olietankdæksel: Dæksel til lukning af olietanken. G: Olieglas: Vindue til kontrol af oliemængden. H: Forreste håndtag: Støttehåndtag anbragt på eller mod maskinhusets front. I: Batteri: Strømkilde til drift af enheden. J: Bagerste håndtag (øverste håndtag): Støttehåndtag anbragt oven på værktøjshuset. K: Krog: Anordning, så enheden kan hænges i reb osv. L: Stramningsknap: Anordning til justering af savkædens stramning M: Greb: Greb til fastgørelse af stramningsknap og sidedæksel N: Savkæde: Kæde der fungerer som et skæreværktøj. O: Styresværd: Den del der understøtter og styrer savkæden. P: Sidedæksel: Beskyttelsesdæksel til sværdets savkæde, kobling og kædehjul når kædesaven er i brug. Q: Oplader: Til opladning af batteriet. R: Oliefl aske: Beholder til olie S: Kædebeskyttelse: Beskyttelse til afdækning af sværd og savkæde, når enheden ikke er i brug. T: Bolt: Bolt til at holde af sidedækslet fast på plads. U: Sekskantnøgle: Værktøj til at løsne og stramme bolten med. ADVARSEL Denne kædesav (CS3630DA) er specielt designet til træpleje og -indgreb. Denne sav må kun bruges af personer, der er uddannet i træpleje og -indgreb. Overhold al litteratur, procedurer og anbefalinger fra de respektive professionelle organi-sationer. Hvis man ikke gør det, er der stor risiko for uheld. Vi anbefaler altid at bruge en hævet platform for savning i træer. Rappelling-teknikker er særdeles farlige og kræver speciel uddannelse. Operatøren skal være uddannet i og fortrolig med brugen af sikkerhedsudstyr samt arbejds- og klatreteknikker. Brug altid det fastspændende udstyr for både operatør og sav. GENERELLE SIKKERHEDSADVARSLER FOR

1/5 av diameteren på fi len
