KÄYTTÖOHJE CS 3630DA HiKOKI

Symptom Mulig årsak Løsning Ladeindikatorlampen blinker raskt lilla, og batteriladingen starter ikke. Batteriet er ikke satt helt inn. Sett inn batteriet ordentlig. Det er fremmedlegemer i batteriterminalen eller der batteriet er festet. Fjern fremmedlegemene. Ladeindikatorlampen blinker rødt, og batteriladingen starter ikke. Batteriet er ikke satt helt inn. Sett inn batteriet ordentlig. Batteriet er overopphetet. Hvis latt være, vil batteriet automatisk starte oppladingen hvis temperaturen reduseres, men dette kan redusere batteriets levetid. Det anbefales at batteriet avkjøles på et godt ventilert sted unna direkte sollys før du begynner ladingen. Batteriets brukstid er kort selv om batteriet er helt oppladet. Batteriets levetid er oppbrukt. Bytt ut batteriet med et nytt. Batteriet bruker lang tid på å lades. Temperaturen til batteriet, laderen eller området er ekstremt lavt. Lad opp batteriet innendørs eller i et annet varmere område. Laderens ventiler er blokkert og får de innvendige komponentene til å overopphetes. Unngå å blokkere ventilene. Kjøleviften virker ikke. Kontakt et HiKOKI-autorisert servicesenter for reparasjon. USB-strømlampen har slått seg av og USB-enheten har stoppet og lade. Batteriets kapasitet er blitt lav. Erstatt batteriet med et som har gjenværende kapasitet. Sett laderens strømledning inn i en stikkontakt. USB-strømlampen slår seg ikke av selv om USB- enheten har ladet ferdig. USB-strømlampen lyser grønt for å indikere at USB-lading er mulig. Dette er ikke en funksjonsfeil. Det er uklart hva ladestatus til en USB-enhet er, eller om ladingen er fullført. USB-strømlampen slår seg ikke av selv om ladingen er fullført. Undersøk USB-enheten som lader for å bekrefte ladestatusen. Lading av en USB-enhet pauses midtveis i ladingen. Laderen var satt inn i en stikkontakt mens USB-enheten ble ladet med batteriet som strømkilde. Dette er ikke en funksjonsfeil. Laderen pauser USB-lading i omtrent 5 sekunder når den skiller mellom strømkilder. Et batteri ble satt inn i laderen mens USB- enheten ble ladet med en stikkontakt som strømkilde. Lading av USB-enheten pauses midtveis i ladingen når batteriet og USB- enheten lades samtidig. Batteriet har blitt fulladet. Dette er ikke en funksjonsfeil. Laderen pauser USB-ladingen i omtrent 5 sekunder når det kontrollerer om batteriet har fullført ladingen. Lading av USB-enheten starter ikke når batteriet og USB--enheten lades samtidig. Den resterende batterikapasiteten er ekstremt lav. Dette er ikke en funksjonsfeil. Når batterikapasiteten når et visst nivå, starter USB-ladingen automatisk. 000BookCS3630DA.indb164000BookCS3630DA.indb164 2019/07/2917:49:562019/07/2917:49:56165 Suomi (Alkuperäisten ohjeiden käännös) SYMBOLIT VAROITUS Seuraavassa esitellään koneessa käytetyt symbolit. Varmista, että ymmärrät niiden merkityksen, ennen kuin aloitat koneen käytön. CS3630DA: Akkutoiminen ketjusaha Loukkaantumisriskin vähentämiseksi käyttäjän on luettava käyttöopas. Älä käytä sähkötyökalua sateessa tai märässä ympäristössä tai jätä sitä ulos sateella. Koskee vain EU-maita Älä hävitä sähkötyökalua tavallisen kotitalousjätteen mukana! Vanhoja sähkö- ja elektroniikkalaitteita koskevan EU-direktiivin 2002/96/ETY ja sen maakohtaisten sovellusten mukaisesti käytetyt sähkötyökalut on toimitettava ongelmajätteen keräyspisteeseen ja ohjattava ympäristöystävälliseen kierrätykseen. Lue ja ymmärrä kaikki tämän oppaan ja laitteeseen merkityt varoitukset sekä ohjeet ja noudata niitä. Käytä aina silmänsuojaimia, kypärää ja kuulonsuojaimia käyttäessäsi laitetta. Suojaa jalat, kädet ja käsivarret sopivilla suojavaatteilla. Varoitus, takapotkun vaara. Varo terälaipan yhtäkkistä liikettä ylös ja/tai taakse. Tämä ketjusaha on tarkoitettu vain koulutetun puunhoitohenkilökunnan käyttöön. Ketjuöljyn täyttö Ketjuöljyn annostelunopeuden säätö Valokatkaisin Akun lataustason merkkivalon kytkin Irrota akku OSIEN SELITYKSET (Kuva 1) A: Kytkin: Sormella aktivoituva laite. B: Lukitus pois päältä-painike: Painike estää käyttämästä liipaisinta vahingossa. C: Ketjujarru: Pysäyttää tai lukitsee teräketjun. D: Hammastus: Käytetään tukena sahattaessa puuta tai tukkia. E: LED-valo: Valo, joka valaisee leikkausreunaa. F: Öljysäiliön kansi: Kansi, jota käytetään öljysäiliön sulkemiseen. G: Öljyn näyttölasi: Ikkuna ketjuöljyn määrän tarkastamista varten. H: Etukahva: Päärungon etupuolella oleva tukikahva. I: Akku: Virtalähde laitteen käyttämistä varten. J: Takakahva (Päällyskahva): Päärungon yläosassa oleva tukikahva. K: Koukku: Väline laitteen ripustamista köydellä jne. varten. L: Kireyden valitsin: Laite teräketjun kireyden säätämistä varten. M: Nuppi: Nuppi kireyden valitsimen ja sivusuojuksen kiinnittämistä varten. N: Teräketju: Leikkaava ketju. O: Terälaippa: Tukee ja ohjaa teräketjua. P: Sivusuojus: Suojus, joka suojaa terälaipan teräketjua, kytkintä ja vetoratasta, kun teräketju on käytössä. Q: Laturi: Akun lataamista varten. R: Öljyn syöttölaite: Säiliö öljyä varten. S: Ketjukotelo: Kotelo, joka suojaa terälaipan ja -ketjun, kun laitetta ei käytetä. T: Pultti: Sivusuojuksen paikalleen kiinnittämistä varten. U: Kuusikulmainen ruuviavain: Työkalu pultin löysäämistä ja kiristämistä varten. VAROITUS Tämä moottorisaha (CS3630DA) on tarkoitettu puiden hoitoon ja puukirurgiaan. Vain asianmukaisesti henkilöt saa käyttää sahaa. Huomioi kaikki asianmukaiset ohjeet ja suositukset. Muuten tapaturman vaara on suuri. Suosittelemme nostolavan käyttöä työskenneltäessä maanpinnan yläpuolella. Kiipeilytekniikat ovat erittäin vaarallisia ja vaativat erityiskoulutuksen. Käyttäjän on hallittavat turvavarusteiden käyttö ja kiipeilytekniikat. Sekä käyttäjä että saha on varmistettava sopivilla varusteilla.

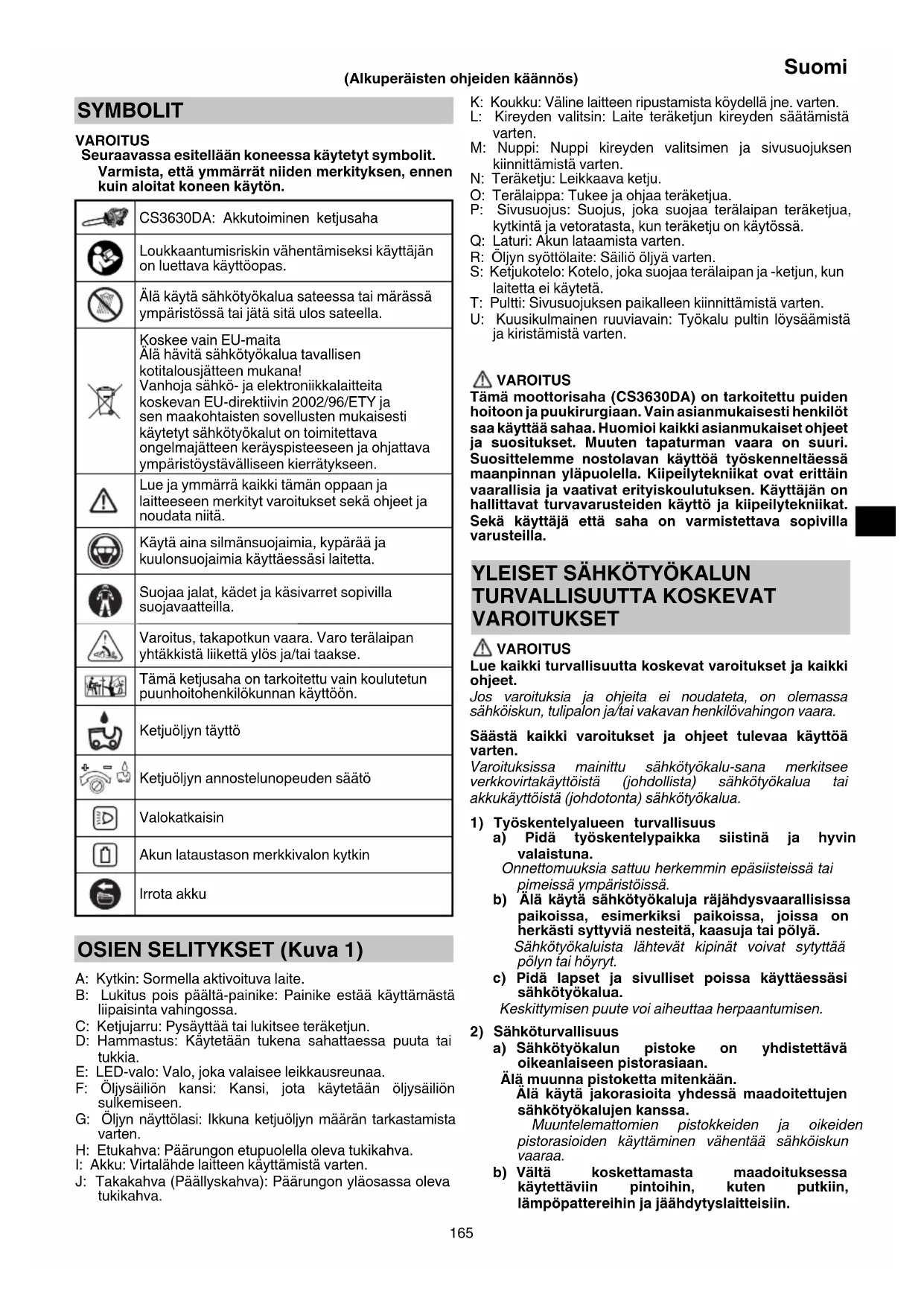

YLEISET SÄHKÖTYÖKALUN

TURVALLISUUTTA KOSKEVAT VAROITUKSET VAROITUS Lue kaikki turvallisuutta koskevat varoitukset ja kaikki ohjeet. Jos varoituksia ja ohjeita ei noudateta, on olemassa sähköiskun, tulipalon ja/tai vakavan henkilövahingon vaara. Säästä kaikki varoitukset ja ohjeet tulevaa käyttöä varten. Varoituksissa mainittu sähkötyökalu-sana merkitsee verkkovirtakäyttöistä (johdollista) sähkötyökalua tai akkukäyttöistä (johdotonta) sähkötyökalua.

1) Työskentelyalueen turvallisuus

a) Pidä työskentelypaikka siistinä ja hyvin valaistuna. Onnettomuuksia sattuu herkemmin epäsiisteissä tai pimeissä ympäristöissä. b) Älä käytä sähkötyökaluja räjähdysvaarallisissa paikoissa, esimerkiksi paikoissa, joissa on herkästi syttyviä nesteitä, kaasuja tai pölyä. Sähkötyökaluista lähtevät kipinät voivat sytyttää pölyn tai höyryt. c) Pidä lapset ja sivulliset poissa käyttäessäsi sähkötyökalua. Keskittymisen puute voi aiheuttaa herpaantumisen.

2) Sähköturvallisuus

a) Sähkötyökalun pistoke on yhdistettävä oikeanlaiseen pistorasiaan. Älä muunna pistoketta mitenkään. Älä käytä jakorasioita yhdessä maadoitettujen sähkötyökalujen kanssa. Muuntelemattomien pistokkeiden ja oikeiden pistorasioiden käyttäminen vähentää sähköiskun vaaraa. b) Vältä koskettamasta maadoituksessa käytettäviin pintoihin, kuten putkiin, lämpöpattereihin ja jäähdytyslaitteisiin. 000BookCS3630DA.indb165000BookCS3630DA.indb165 2019/07/2917:49:562019/07/2917:49:56166 Suomi Maadoitetun pinnan koskettaminen lisää sähköiskun vaaraa. c) Älä altista sähkötyökaluja sateelle tai kosteudelle. Sähköiskun vaara lisääntyy, jos sähkötyökaluun pääsee vettä. d) Älä käytä johtoa väärin. Älä kanna tai vedä sähkötyökalua tai irrota pistoketta vetämällä johdosta. Pidä johto erillään kuumuudesta, öljystä, terävistä kulmista tai liikkuvista osista. Sähköjohdon vahingoittuminen tai sotkeutuminen lisää sähköiskun vaaraa. e) Jos käytät sähkötyökalua ulkona, käytä ulkokäyttöön sopivaa jatkojohtoa. Ulkokäyttöön sopivan sähköjohdon käyttäminen vähentää sähköiskun vaaraa. f) Jos sähkötyökalun käyttö kosteassa paikassa on välttämätöntä, käytä vikavirtalaitteella (RCD) suojattua virtalähdettä. RCD:n käyttö vähentää sähköiskun vaaraa.

3) Henkilökohtainen turvallisuus

a) Keskity työhön, ole huolellinen ja käytä sähkötyökalua harkiten. Älä käytä sähkötyökalua väsyneenä tai alkoholin, lääkkeiden tai huumeiden vaikutuksen alaisena. Keskittymisen herpaantuminen pieneksikin hetkeksi voi aiheuttaa vakavan henkilövahingon. b) Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Suojavarusteiden kuten hengityssuojaimen, liukumattomien turvakenkien, kypärän ja kuulosuojaimien käyttö tarvittaessa vähentää henkilövahinkojen vaaraa. c) Estä koneen käynnistyminen vahingossa. Varmista, että virtakytkin on pois päältä - asennossa ennen yhdistämistä virtalähteeseen ja/tai paristoyksikköön sekä ennen työkalun nostamista tai kantamista. Sähkötyökalujen kantaminen, kun sormi on virtakytkimellä, tai virran kytkeminen sähkötyökaluihin, joiden virtakytkin on päällä, lisää onnettomuusriskiä. d) Poista säätöön tarvitut avaimet sähkötyökalusta ennen sen käynnistämistä. Sähkötyökalun pyörivään osaan jätetty avain voi aiheuttaa henkilövahingon. e) Älä kurkottele. Seiso aina vakaasti tasapainossa. Tällöin sähkötyökalua voi hallita oikein odottamattomissa tilanteissa. f) Käytä sopivia vaatteita. Älä käytä irtonaisia vaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet poissa liikkuvista osista. Löysät vaatteet, korut ja pitkät hiukset voivat tarttua liikkuviin osiin. g) Jos laitteeseen voi yhdistää pölynsuodatus- ja keräyslisälaitteen, varmista, että ne yhdistetään ja että niitä käytetään oikein. Pölynkeräyksen käyttö voi vähentää pölyyn liittyviä vaaratilanteita.

4) Sähkötyökalujen käyttäminen ja niiden hoitaminen

a) Älä pakota sähkötyökalua. Käytä tarkoitukseen soveltuvaa sähkötyökalua. Oikea sähkötyökalu selviytyy tehtävästä paremmin ja turvallisemmin toimiessaan oikealla teholla. b) Älä käytä sähkötyökalua, jos se ei käynnisty tai sammu virtakytkimestä. Sähkötyökalut, joita ei voi hallita virtakytkimen avulla, ovat vaarallisia. Ne on korjattava. c) Irrota pistoke virtalähteestä ja/tai paristoyksikkö sähkötyökalusta ennen säätöjen tekemistä, osien vaihtamista tai sähkötyökalujen asettamista säilytykseen. Nämä ennakoivat turvatoimet vähentävät sähkötyökalun vahingossa tapahtuvan käynnistymisen vaaraa. d) Säilytä sähkötyökalut lasten ulottumattomissa. Älä anna sellaisten henkilöiden käyttää sähkötyökaluja, jotka eivät ole perehtyneet niihin tai näihin ohjeisiin. Sähkötyökalut ovat vaarallisia kouluttamattomien henkilöiden käsissä. e) Huolla sähkötyökalut. Tarkista liikkuvien osien kiinnitykset ja kohdistukset, osien eheys ja muut sähkötyökalujen toimintaan vaikuttavat tekijät. Jos sähkötyökalu vahingoittuu, korjauta se ennen käyttämistä. Puutteellisesti huolletut sähkötyökalut ovat aiheuttaneet useita onnettomuuksia. f) Pidä leikkuutyökalut terävinä ja puhtaina. Oikein huolletut leikkuutyökalut, joissa on terävät leikkuupinnat, tarttuvat harvemmin kiinni, ja niiden hallinta on helpompaa. g) Käytä sähkötyökalua, varusteita ja työkalun teriä jne. näiden ohjeiden mukaisesti ottaen samalla huomioon työskentelyolosuhteet ja tehtävä työ. Jos sähkötyökalua käytetään toimintoihin, joihin sitä ei ole tarkoitettu, voi syntyä vaaratilanteita.

5) Akkukäyttöisen työkalun käyttö ja huolto

a) Lataa vain valmistajan määrittelemällä laturilla Tietyntyyppiselle akulle sopiva laturi voi aiheuttaa tulipalovaaran, jos sitä käytetään toisen akun kanssa. b) Käytä sähkötyökaluja vain erityisesti niitä varten määrättyjen akkujen kanssa. Minkä tahansa muiden akkujen käyttö voi synnyttää loukkaantumis- ja tulipalovaaran. c) Kun akku ei ole käytössä, pidä se poissa muiden metalliesineiden kuten paperinliitinten, kolikoiden, avainten, naulojen, ruuvien tai muiden pienten metalliesineiden läheisyydestä, jotka voivat kytkeä akun navat toisiinsa. Akkunapojen oikosulkeminen yhteen voi aiheuttaa palovammoja tai tulipalon. d) Jos akkua käytetään väärin, akusta voi roiskua nestettä. Vältä nesteen koskettamista. Jos kosketat nestettä vahingossa, huuhtele vedellä. Jos neste koskettaa silmiä, hae lisäksi lääkärin apua. Akusta roiskunut neste voi aiheuttaa ärtymistä tai palovammoja.

a) Anna osaavan huoltoteknikon korjata sähkötyökalu käyttäen alkuperäisiä osia vastaavia varaosia. Tämä pitää sähkötyökalun turvallisena. TURVATOIMET Pidä lapset ja mielentilaltaan epävakaat henkilöt poissa laitteen lähettyviltä. Kun työkalua ei käytetä, se on säilytettävä poissa lasten ja mielentilaltaan epävakaiden henkilöiden ulottuvilta. 000BookCS3630DA.indb166000BookCS3630DA.indb166 2019/07/2917:49:562019/07/2917:49:56167 Suomi KETJUSAHAN TURVALLISUUSVAROITUKSET

1. Pidä kaikki ruumiinosat loitolla ketjusahasta, kun sahaa

käytetään. Ennen kuin käynnistät ketjusahan, varmista, että teräketju ei kosketa mihinkään. Hetkellinen huomion puute ketjusahaa käytettäessä saattaa aiheuttaa vaatetuksen tai kehon kietoutumisen tai tarttumisen ketjusahaan.

2. Pidä aina oikealla kädellä ketjusahan takakahvasta ja

vasemmalla kädellä etukahvasta. Ketjusahasta päinvastaisesti kiinni pitäminen lisää tapaturmariskiä, ja sitä ei tulisi koskaan tehdä.

3. Pidä kiinni työkalusta vain sen eristetyistä

tartuntapinnoista, koska teräketju voi joutua kosketuksiin piilotettujen johtojen kanssa. Teräketjun kosketus “elävän” johdon kanssa voi tehdä sähkötyökalun metallisista osista “eläviä” ja altistaa käyttäjän sähköiskulle.

4. Käytä suojalaseja ja kuulonsuojaimia.

Lisäsuojavarusteita suositellaan päälle, käsille ja jaloille. Riittävä suojavaatetus vähentää lentävien roskien aiheuttamia tapaturmia tai joutumista vahingossa kosketuksiin teräketjun kanssa.

5. Älä käytä ketjusahaa, kun olet kiivennyt puuhun.

Ketjusahan käyttö, kun olet ylhäällä puussa, saattaa johtaa tapaturmiin.

6. Seiso aina tukevasti ja käytä moottoisahaa vain, kun

seisot kiinteällä, tukevalla ja tasaisella pinnalla. Liukkaat tai epävakaat pinnat kuten tikapuut saattavat aiheuttaa tasapainon tai ketjusahan hallinnan menetyksen.

7. Kun leikkaat jännittynyttä oksaa, varo sen ponnahtamista

takaisin. Kun puukuiduissa oleva jännitys vapautuu, taivutettu oksa voi iskeytyä käyttäjään ja/tai heittää ketjusahan pois hallinnasta.

8. Harjoita äärimmäistä huolellisuutta, kun leikkaat

tiheikköjä tai taimia. Ohut materiaali saattaa tarttua teräketjuun ja kiskoa sitä käyttäjää kohti tai vetää hänet pois tasapainosta.

9. Kanna ketjusahaa etukahvasta sen ollessa sammutettu

ja loitolla muista kehonosista. Kun ketjusahaa kuljetetaan tai varastoidaan, pane aina terälaipan suojus paikalleen. Ketjusahan oikea käsittely vähentää liikkuvan teräketjun kanssa vahingossa tapahtuvan kosketuksen todennäköisyyttä.

10. Seuraa voitelua, ketjun kiristämistä ja varusteiden

vaihtamista koskevia ohjeita. Väärin kiristetty tai voideltu ketju saattaa joko rikkoutua tai lisätä takapotkun mahdollisuutta.

11. Pidä kätesi kuivina ja puhtaina äläkä päästä niihin öljyä

tai rasvaa. Rasvaiset, öljyiset kahvat ovat liukkaita ja aiheuttavat hallinnan menetyksen.

12. Leikkaa vain puuta. Älä käytä ketjusahaa muihin kuin

sille suunniteltuihin tarkoituksiin. Esimerkiksi: älä käytä ketjusahaa muovin, muurattujen pintojen tai muusta kuin puusta tehtyjen rakennusmateriaalien leikkaamiseen. Ketjusahan käyttö muuhun kuin sille suunniteltuun toimintoon voi johtaa vaaratilanteeseen. Takapotkun syyt ja sen esto: (Kuva 2) Takapotku on mahdollinen, kun terälaipan kärki tai pää osuu esteeseen, tai kun puu puristaa teräketjun kiinni leikkauskohtaan. Joissakin tapauksissa kärkikosketus saattaa saada aikaan odottamattoman vastakkaisliikkeen potkaisten terälaipan ylös ja taaksepäin kohti käyttäjää. Teräketjun juuttuminen terälaipan yläosaan saattaa saada terälaipan liikkumaan nopeasti taaksepäin kohti käyttäjää. Tällöin saatat menettää sahan hallinnan, mistä saattaa seurata vakavia vammoja. Älä luota ainoastaan sahan sisään rakennettuihin turvalaitteisiin. Ketjusahan käyttäjänä sinun tulisi noudattaa seuraavia vaiheita, jotta leikkaustöissä ei tapahtuisi onnettomuuksia tai tapaturmia. Takapotku on tulosta työkalun virhekäytöstä ja/ tai vääristä käyttötoimenpiteistä tai -olosuhteista, ja se voidaan välttää noudattamalla alla annettuja asiaankuuluvia varotoimenpiteitä. ○ Pidä luja ote ketjusahasta molemmin käsin siten, että kierrät peukalot ja sormet ketjusahan kahvojen ympäri, ja sijoita kehosi ja käsivartesi niin, että ne voivat vastustaa takapotkun voimaa. Käyttäjä voi hallita takapotkun voimaa, jos oikeita varotoimia noudatetaan. Älä anna ketjusahan karata käsistä. ○ Älä kurkottele ja leikkaa olkapään yläpuolelta. Tämä auttaa estämään vahingossa tapahtuvan kärkikosketuksen ja mahdollistaa ketjusahan paremman hallinnan odottamattomissa tilanteissa. ○ Käytä vain valmistajan määräämiä vaihtolaippoja ja -ketjuja. Väärät vaihtolaipat ja -ketjut saattavat aiheuttaa ketjun rikkoutumisen ja/tai takapotkun. ○ Noudata valmistajan antamia teräketjun teroitus- ja huolto-ohjeita. Syvyydensäätöhampaan korkeuden madaltaminen saattaa johtaa lisääntyneeseen takapotkuun. LISÄTURVALLISUUSVAROITUKSET

1. Työskentele ilman painetta. Lisäksi pidä aina vartalosi

2. Ennen työskentelyn aloittamista käy läpi kaikki

työskentelyyn kuuluvat vaiheet ja keinot välttää onnettomuuksia. Muussa tapauksessa saattaa seurata tapaturmia.

3. Älä käytä huonolla säällä, kuten voimakkaassa tuulessa,

sateessa, lumisateessa, sumussa tai alueilla, joihin saattaa pudota kivenlohkareita tai joilla saattaa esiintyä lumivyöryjä. Huonolla säällä harkintakyky heikkenee, ja tärinä saattaa aiheuttaa onnettomuuksia.

4. Kun näkyvyys on huono kuten huonolla säällä tai yöllä,

älä käytä laitetta. Lisäksi älä käytä sitä sateessa tai paikoissa, jotka altistuvat sateelle. Epävakaa jalansija tai tasapainon menetys saattavat johtaa onnettomuuteen.

5. Tarkasta terälaippa ja teräketju ennen laitteen

käynnistämistä. ○ Jos terälaipassa tai teräketjussa on halkeamia, tai tuote on naarmuuntunut tai taipunut, älä käytä laitetta. ○ Tarkasta, ovatko terälaippa ja teräketju asennettu tiukasti. Jos terälaippa tai teräketju on rikki tai pois paikaltaan, se saattaa johtaa onnettomuuteen.

6. Ennen työskentelyn aloittamista varmista, että kytkin ei

ole päällä, ellei lukitus pois päältä-painiketta paineta. Jos laite ei toimi oikein, lopeta sen käyttö välittömästi ja pyydä korjausta HiKOKIn valtuutetusta huoltokeskuksesta.

7. Asenna teräketju oikein käyttöoppaan ohjeiden

mukaisesti. Jos se asennetaan väärin, teräketju irtoaa terälaipasta, mikä voi aiheuttaa tapaturmia.

8. Älä irrota mitään ketjusahan turvalaitteista (jarruvipu,

lukitus pois päältä-painike, ketjusieppo jne.). Lisäksi älä muunna tai sido niitä. Siitä saattaa seurata tapaturma.

9. Seuraavissa tapauksissa käännä laite pois päältä ja

varmista, että teräketju ei liiku enää: ○ Kun sitä ei käytetä tai sitä korjataan. ○ Kun sitä siirretään uuteen työskentelypaikkaan. 000BookCS3630DA.indb167000BookCS3630DA.indb167 2019/07/2917:49:572019/07/2917:49:57168 Suomi ○ Kun sitä tarkastetaan, säädetään tai kun teräketjua, terälaippaa, ketjukoteloa tai muuta osaa vaihdetaan. ○ Kun täytetään ketjuöljyä. ○ Kun rungosta puhdistetaan pölyä jne. ○ Kun poistat työskentelyalueelta esteitä, roskia tai sahanpurua, jota on muodostunut työskentelyn aikana. ○ Kun siirrät laitteen pois tai kun menet pois sen lähettyviltä. ○ Ja muissa tapauksissa, joissa aistit vaaratilanteen tai oletat, että sellainen voisi syntyä. Jos teräketju liikkuu yhä, saattaa seurata onnettomuus.

10. Vain yhden henkilön tulisi työskennellä kerrallaan. Kun

useampia henkilöitä osallistuu työskentelyyn, varmista, että heidän välissään on riittävästi tilaa. Erityisesti jos kaataessasi pystyssä olevia puita tai työskennellessäsi rinteessä ennakoit, että puita kaatuu, vierii tai liukuu, varmista, että siitä ei ole vaaraa muille työntekijöille.

11. Pysy yli 15 m:n etäisyydessä muista henkilöistä.

Lisäksi kun työskentelet useiden henkilöiden kanssa, pysy yli 15 m:n etäisyydessä heistä. ○ On hajapalasten iskeytymisvaara tai muiden onnettomuuksien riski. ○ Varaa hälytyspilli jne. ja päätä etukäteen, mikä on sopiva yhteydenpitotapa muihin työntekijöihin.

12. Ennen pystyssä olevien puiden kaatamista varmista

seuraava: ○ Päätä turvallinen pakopaikka ennen kaatamista. ○ Poista esteet (esim. oksat, pensaat) etukäteen. ○ Kaadettavan puun tilan (esim. rungon taipuminen, oksien pingoittuminen) ja ympäröivän tilanteen (esim. lähellä olevien puiden tila, esteiden olemassaolo, maaperä, tuuli) perusteellisen arvioinnin pohjalta päätä puun kaatumissuunta ja sen jälkeen suunnittele kaatamistapa. Huolimaton kaataminen saattaa johtaa tapaturmaan.

13. Kun kaadat pystyssä olevia puita, varmista seuraava:

○ Työskentelyn aikana varo suuntaa, johon puut kaatuvat. ○ Kun työskentelet rinteessä varmista, että puu ei vieri. Työskentele aina rinteen yläsivulta käsin. ○ Kun puu alkaa kaatua, sammuta laite, varoita ympäristöä ja vetäydy välittömästi turvalliseen paikkaan. ○ Jos työskentelyn aikana teräketju tai terälaippa jää kiinni puuhun, sammuta laite ja käytä kiilaa.

14. Jos käytön aikana laitteen toimintakyky heikkenee, tai

jos huomaat poikkeavaa ääntä tai tärinää, sammuta laite heti äläkä jatka sen käyttämistä, vaan palauta se HiKOKIn valtuutettuun huoltokeskukseen tarkastusta tai korjausta varten. Jos jatkat käyttöä, saattaa seurata tapaturma.

15. Jos laite putoaa vahingossa tai siihen kohdistuu isku,

tarkasta huolellisesti, onko siinä vahingoittuneita osia tai halkeamia, ja varmista, ettei siinä ole muuntuneita osia. Jos laite on vahingoittunut, vääntynyt tai siinä on halkeamia, saattaa tuloksena olla tapaturma.

16. Kun kuljetat laitetta autolla, kiinnitä se niin, että estät sitä

liikkumasta. On onnettomuusvaara.

17. Älä sammuta laitetta, kun ketjukoteloa kiinnitetään.

Siitä saattaa seurata tapaturma.

18. Varmista, että materiaalissa ei ole nauloja tai muita

vieraita esineitä. Jos teräketju iskeytyy naulaan jne., siitä saattaa seurata tapaturma.

19. Välttääksesi terälaipan tarttumisen materiaaliin kun

leikkaat reunaa tai kun altistut materiaalin painolle leikatessasi, asenna tukialusta lähelle leikkauskohtaa. Jos terälaippa tarttuu kiinni, voi seurata tapaturma.

20. Jos laitetta kuljetetaan tai varastoidaan käytön jälkeen,

irrota teräketju tai kiinnitä ketjusuojus. Jos teräketju joutuu kosketuksiin kehon kanssa, voi seurata tapaturma.

21. Huolla laitetta riittävästi.

○ Taataksesi sen, että voidaan työskennellä turvallisesti ja tehokkaasti, huolla teräketjua, jotta varmistaisit, että sen leikkauskyky olisi optimaalinen. ○ Noudata käyttöopasta vaihtaessasi teräketjua tai terälaippaa, huoltaessasi runkoa, täyttäessäsi öljyä jne.

22. Pyydä liikettä korjaamaan laite.

○ Älä muunna tätä tuotetta, koska se vastaa jo sovellettavia turvallisuusstandardeja. ○ Pyydä aina kaikki korjaukset HiKOKI valtuuttamasta huoltokeskuksesta. Laitteen korjaamisesta itse saattaa seurata onnettomuus tai tapaturma.

23. Kun et käytä laitetta, varmista, että se varastoidaan

oikein. Tyhjennä ketjuöljy ja säilytä laite kuivassa paikassa lasten ulottumattomissa tai lukitussa paikassa.

24. Jos varoitusmerkintää ei enää näy, se on irronnut tai

muutoin epäselvä, kiinnitä uusi varoitusmerkintä. Saadaksesi lisätietoja varoitusmerkinnästä ota yhteyttä HiKOKIn valtuuttamaan huoltokeskukseen.

25. Jos työskennellessäsi paikalliset säännöt tai säädökset

koskevat sitä, noudata niitä.

26. Älä käytä laitetta, jos työkalu tai akun liittimet (akun

kiinnike) ovat vahingoittuneet. Muussa tapauksessa akun asentamisen seurauksena voi olla oikosulku, joka voi aiheuttaa savun muodostumista tai syttymisen.

27. Pidä työkalun liittimet (akun kiinnike) puhtaina.

○ Varmista ennen käyttöä, että liitäntöjen alueella ei ole lastuja tai pölyä. ○ Käytön aikana pyri estämään työkalulle kertyneiden lastujen tai pölyn putoaminen akun päälle. ○ Käytön aikana ja jälkeen työkalu on suojattava lastuilta ja pölyltä. Muussa tapauksessa seurauksena voi olla oikosulku, joka saattaa aiheuttaa savupäästöjä tai syttymisen.

1. Lataa akku aina ympäristössä, jonka lämpötila on

-10–40 °C. Alle -10 °C:n lämpötila aiheuttaa vaarallisen ylilatautumisen. Akkua ei voi ladata, jos ympäristön lämpötila on yli 40 °C. Sopivin latauslämpötila on 20–25 °C.

2. Älä käytä laturia jatkuvasti.

Kun yhden akun lataus on valmis, anna laturin olla käyttämättä noin 15 minuuttia ennen seuraavan akun latausta.

3. Huolehdi, ettei akun kytkentäaukkoon pääse likaa.

4. Älä koskaan pura akkua tai laturia.

5. Älä koskaan aiheuta akkuun oikosulkua.

Akun oikosulku aiheuttaa voimakkaan sähkövirran ja ylikuumenemisen. Se aiheuttaa palovammoja tai akun vahingoittumisen.

6. Älä hävitä akkua polttamalla.

Jos akku poltetaan, se saattaa räjähtää.

7. Kuluneen akun käyttö vahingoittaa laturia.

8. Kun akun käyttöaika latauksen jälkeen käy liian lyhyeksi

käytännölliseen työskentelyyn, vie akku takaisin ostopaikkaan. Älä hävitä kulunutta akkua.

9. Älä työnnä laturin tuuletusrakoihin mitään.

Jos laturin tuuletusrakoihin työnnetään metalliesineitä tai jotakin tulenarkaa, on seurauksena sähköiskun vaara tai laturin vahingoittuminen. 000BookCS3630DA.indb168000BookCS3630DA.indb168 2019/07/2917:49:572019/07/2917:49:57169 Suomi HUOMAUTUS LITIUM-IONI- PARISTOSTA Litium-ioni-pariston käyttöiän pidentämiseksi se on varustettu suojatoiminnolla, joka pysäyttää siitä lähtevän virran. Kun tuotetta käytetään alla kuvatuissatapauksissa 1 – 3, vaikka kytkintä vedetään, moottori saattaa pysähtyä. Tällöin kyseessä ei ole häiriö vaan suojatoiminnon tulos.

1. Kun paristossa jäljellä oleva teho kuluu loppuun, moottori

pysähtyy. Jos näin käy, lataa paristo välittömästi.

2. Jos työkalu on ylikuormitettu, ketjusaattaa pysähtyä.

Tässä tapauksessa vapauta työkalun kytkin ja poista ylikuormituksen syyt. Sen jälkeen voit käyttää laitetta uudelleen.

3. Jos paristo ylikuumenee liian suuressa kuormituksessa,

pariston virta voi pysähtyä. Tässä tapauksessa pysäytä pariston käyttö ja anna pariston jäähtyä. Sen jälkeen voit käyttää sitä uudelleen. Lisäksi ota huomioon seuraava varoitus ja huomautus. VAROITUS Varmista, että otat huomioon seuraavat turvatoimet, jotta pariston vuotaminen, lämmön syntyminen, savun muodostuminen, räjähdykset ja syttyminen voitaisiin estää etukäteen.

1. Varmista, että pariston päälle ei kerry hiomalastuja tai

pölyä. ○ Varmista työskentelyn aikana, että hiomalastuja tai pölyä ei putoa pariston päälle. ○ Varmista, että työskentelyn aikana sähkötyökalun päälle putoavia hiomalastuja tai pölyä ei kerry pariston päälle. ○ Älä säilytä käyttämätöntä paristoa hiomalastuille ja pölylle alttiissa paikassa. ○ Ennen pariston varastoimista poista kaikki pöly ja hiomalastut, jotka ovat saattaneet tarttua siihen, äläkä varastoi sitä yhdessä metallisten osien (ruuvien, naulojen jne.) kanssa.

2. Älä pistä paristoa terävällä esineellä kuten naulalla, älä

lyö vasaralla, älä astu sen päälle. Älä heitä paristoa tai kohdista siihen voimakasta iskua.

3. Älä käytä ilmiselvästi vahingoittunutta tai ulkonäöltään

muuttunutta paristoa.

4. Älä käytä paristoa vääränapaisesti.

5. Älä yhdistä paristoa suoraan sähköpistorasioihin tai

auton savukkeensytyttimen pistokkeisiin.

6. Älä käytä paristoa muihin tarkoituksiin kuin tarkasti

7. Jos paristo ei lataudu loppuun saakka, vaikka määritetty

latausaika on kulunut, pysäytä lataaminen välittömästi.

8. Älä altista paristoa korkeille lämpötiloille tai paineille

kuten laita sitä mikroaaltouuniin, kuivaajaan tai korkeapainesäiliöön.

9. Ota paristo välittömästi pois tulen läheisyydestä, jos

vuotoa tai pahaa hajua on havaittavissa.

10. Älä käytä paristoa paikassa, jossa syntyy voimakasta

11. Jos paristo vuotaa, on havaittavissa pahaa hajua, syntyy

lämpöä, pariston väri haalistuu tai sen muoto muuttuu, tai jos paristo vaikuttaa millään tavalla poikkeavalta sitä käytettäessä, ladattaessa tai säilytettäessä, poista se välittömästi laitteesta tai pariston laturista äläkä käytä sitä.

12. Älä upota akkua tai anna nestemäisten aineiden

päästä akun sisään. Jos akun sisään pääsee sähköä johtavaa nestettä, kuten vettä, se voi vahingoittaa akkua ja aiheuttaa tulipalon tai räjähdyksen. Säilytä akku viileässä ja kuivassa paikassa kaukana helposti syttyvistä materiaaleista. Paikkoja, joiden ilmassa on syövyttäviä kaasuja, on vältettävä. HUOMAUTUS

1. Jos paristosta vuotavaa nestettä joutuu silmiin, älä

hankaa silmiä, vaan pese ne hyvin tuoreella puhtaalla vedellä kuten vesijohtovedellä ja ota yhteyttä lääkäriin välittömästi. Jos silmät jätetään hoitamatta, neste saattaa aiheuttaa silmäongelmia.

2. Jos nestettä vuotaa iholle tai vaatteille, pese ne hyvin

puhtaalla vedellä kuten vesijohtovedellä välittömästi. Tämä voi aiheuttaa ihon ärtymistä.

3. Jos havaitset ruostetta, pahaa hajua, ylikuumenemista,

värin haalistumista, muodon muuttumista ja/tai muita epäsäännöllisyyksiä käyttäessäsi paristoa ensimmäistä kertaa, älä käytä paristoa, vaan palauta se tavarantoimittajalle tai kauppiaalle. VAROITUS Jos sähköä johtava ulkopuolinen esine pääsee litium- ioni-akun napoihin, voi syntyä oikosulku, joka aiheuttaa tulipalovaaran. Noudata seuraavia akun varastoimista koskevia ohjeita. ○ Älä pane sähköä johtavia sahauskappaleita, nauloja, teräslankaa, kuparilankaa tai muita metallilankoja säilytyskoteloon. ○ Joko työnnä akku paikalleen sähkötyökaluun tai varastoi se painamalla lujasti akun kantta sisään, kunnes akun tuuletusaukot on peitetty oikosulkujen estämiseksi. (kasto Kuva 3) LITIUMIONIAKUN KULJETUSTA KOSKEVAT TIEDOT Kun kuljetat litiumioniakkua, noudata seuraavia varotoimia. VAROITUS Ilmoita kuljetusliikkeelle, että pakkaus sisältää litiumioniakun, ilmoita akun teho ja noudata kuljetusliikkeen ohjeita, kun järjestät kuljetusta. ○ Litiumioniakut, jotka ylittävät 100 Wh tehon, lasketaan rahtiluokituksessa vaarallisiksi tuotteiksi ja vaativat erityiskäyttömenettelyjä. ○ Jos akkua kuljetetaan ulkomailla, on noudatettava kansainvälistä lakia sekä kohdemaan sääntöjä ja määräyksiä.

VAROTOIMET (UC18YSL3) Kun jokin odottamaton ongelma tapahtuu, tähän tuotteeseen kytketyssä USB-laitteessa olevat tiedot saattavat tuhoutua tai kadota. Varmuuskopioi aina kaikki USB-laitteessa olevat tiedot ennen kuin käytät sitä tämän tuotteen kanssa. Huomaa, että yrityksemme ehdottomasti ei kanna vastuuta mistään tiedoista, jotka ovat tallennettu USB-laitteeseen, siinä tapauksessa, että ne tuhoutuvat tai häviävät. Emme myöskään vastaa mistään vahingoista, joita kytkettyyn laitteeseen saattaa tulla. 000BookCS3630DA.indb169000BookCS3630DA.indb169 2019/07/2917:49:572019/07/2917:49:57170 Suomi NUMEROITUJEN KOHTIEN KUVAUKSET (Kuva 2 - Kuva 47)

Akun lataustason merkkivalon kytkin

Ketjuöljyn syöttöputki

Akun varaustason merkkivalo

Hiiliharjan ulkonema

Latauksen merkkivalo

Harjaputken kosketusalue

1/5 viilan läpimitasta

Syvyydensäätöhampaan höylä

Kuusikulmainen ruuviavain

Ulostyöntyvä syvyydensäätöhampaan pää

Lukitus pois päältä- painike

Pyöristä OMINAISUUDET

Malli CS3630DA Jännite 36 V Teräketju Tyyppi: 91PX-45XJ Jako: 9,5mm (3/8”) / Säätöhammas: 1,3mm (0.05”) Terälaippa Tyyppi: P012-50CR Koko: 300mm (Maksimileikkauspituus) Vetoratas Hammasluku: 6 / 9,5mm (3/8”) Kuormittamaton ketjun nopeus 8,3 m/s (500 m/min) Ketjuöljytankin tilavuus 80 ml LED-valo Valkoinen LED Työkalun kanssa käytettävissä oleva akku* BSL36A18 Paino** 4,3 kg (Malli BSL36A18 kiinnitettynä)

• Työkalun kanssa ei voida käyttää nykyisiä akkuja (esim. sarjoja BSL3660/3620/3626 ja BSL18xx). ** Paino: EPTA-menettelyn 01/2003 mukaan VAROITUS ○ Tarkista ennen käyttöä, ettei USB-liitoskaapeli ole viallinen tai vahingoittunut. Viallisen tai vahingoittuneen USB-kaapelin käyttäminen voi aiheuttaa savun muodostumista tai syttymisen. ○ Kun laitetta ei käytetä, peitä USB-portti kumisuojuksella. USB-porttiin kertyvä pöly jne. voi aiheuttaa savun muodostumista tai syttymisen. HUOMAA ○ USB-latauksessa saattaa esiintyä taukoja. ○ Kun USB-laitetta ei ladata, irrota USB-laite laturista. Jos näin ei tehdä, USB-laitteen akun käyttöikä saattaa lyhentyä tai voi tapahtua yllättäviä onnettomuuksia. ○ Kaikkia USB-laitteita ei välttämättä voida ladata laitteen tyypistä riippuen. 000BookCS3630DA.indb170000BookCS3630DA.indb170 2019/07/2917:49:572019/07/2917:49:57171 Suomi AKKU Malli BSL36A18 Jännite 36 V / 18 V (automaattinen vaihto*) Akun kapasiteetti 2,5 Ah / 5,0 Ah (automaattinen vaihto*) Saatavilla olevat langattomat tuotteet** Monijännitesarja, 18 V:n tuote Saatavilla oleva laturi Litiumioniakkujen laturi

• Työkalu vaihtaa jännitealuetta automaattisesti. ** Katso lisätietoja HiKOKIn yleisluettelosta. LATURI Malli UC18YSL3 Latausjännite 14,4–18 V Paino 0,6 kg PERUSVARUSTEET Päälaitteen (1 laite) lisäksi pakkaus sisältää sivulla 387 luetellut varusteet. Perusvarusteet voivat muuttua ilmoituksetta. LISÄVARUSTEET (myydään erikseen) (Sivu 388) Lisävarusteet voivat muuttua ilmoituksetta. SOVELLUKSET ○ Puutavaran/tukkien leikkaus ○ Puutarhapuiden karsiminen ja kaato

Pidä tiukasti rungosta ja työnnä akun salpoja irrottaaksesi akun (katso Kuva 4). HUOMAUTUS Älä koskaan kytke paristoa oikosulkuun.

Tarkista pariston napaisuus ja työnnä se paikoilleen (Kts. Kuva 4). LATAUS Lataa akku ennen sähkötyökalun käyttöä seuraavasti.

1. Liitä laturin virtajohto pistorasiaan.

Kun laturin pistoke liitetään pistorasiaan, latausmerkkivalo vilkkuu punaisena (1 sekunnin välein).

2. Aseta akku laturiin.

Aseta akku tukevasti laturiin kuvan 5 (sivulla 2) mukaisesti.

Kun akku asetetaan laturiin, latausmerkkivalo alkaa vilkkua sinisenä. Kun akku on täysin latautunut, merkkivalo palaa vihreänä. (Katso taulukko 1) (1) Latausmerkkivalon ilmoitukset Latausmerkkivalon ilmoitukset näkyvät taulukon 1 mukaisesti laturin ja ladattavan akun tilan mukaan. Taulukko 1 Latausmerkkivalon ilmoitukset Latauksen merkkivalo (PUNAINEN/ SININEN/ VIHREÄ/ VIOLETTI) Ennen lataamista Vilkkuu (PUNAINEN) Palaa 0,5 sekunnin ajan. Ei pala 0,5 sekunnin ajan. (sammuu 0,5 sekunniksi) Kytketty virtalähteeseen Lataamisen aikana Vilkkuu (SININEN) Palaa 0,5 sekunnin ajan. Ei pala 1 sekunnin ajan. (sammuu 1 sekunniksi) Akun kapasiteetti on alle 50% Vilkkuu (SININEN) Palaa 1 sekunnin ajan. Ei pala 0,5 sekunnin ajan. (sammuu 0,5 sekunniksi) Akun kapasiteetti on alle 80% Palaa (SININEN) Palaa jatkuvasti Akun kapasiteetti on yli 80% Lataaminen valmis Palaa (VIHREÄ) Palaa jatkuvasti (Jatkuva merkkiääni: noin 6 sekuntia) Ylikuumenemisen aiheuttama valmiustila Vilkkuu (PUNAINEN) Palaa 0,3 sekunnin ajan. Ei pala 0,3 sekunnin ajan. (sammuu 0,3 sekunniksi) Akku on ylikuumentunut. Lataaminen ei onnistu. (Lataaminen alkaa, kun akku jäähtyy) Lataaminen ei onnistu Välkkyy (VIOLETTI) Palaa 0,1 sekunnin ajan. Ei pala 0,1 sekunnin ajan. (sammuu 0,1 sekunniksi) (Jaksoittainen merkkiääni: noin 2 sekuntia) Akun tai laturin toimintahäiriö 000BookCS3630DA.indb171000BookCS3630DA.indb171 2019/07/2917:49:572019/07/2917:49:57172 Suomi (2) Tietoa ladattavan akun lämpötiloista ja latausajasta Lämpötilat ja latausaika näkyvät taulukossa 2. Taulukko 2 Laturi UC18YSL3 Akku Akun tyyppi Li-ion Lämpötilat, joissa akku voidaan ladata -10°C – 50°C Latausjännite V 14,4 18 Arvioitu latausaika (20°C:ssa) BSL14xx-sarja BSL18xx-sarja Monijännitesarja (4 kennoa) (8 kennoa) (5 kennoa) (10 kennoa) (10 kennoa) min. BSL1415S

BSL1815S : 15 BSL1815 : 15 BSL1815X : 15 BSL1820 : 20 BSL1825 : 25 BSL1830C : 30 BSL1830 : 20 BSL1840 : 26 BSL1850 : 32 BSL1860 : 38 BSL36A18 : 32 USB Latausjännite V 5 Latausvirta A 2 HUOMAA Latausaika vaihtelee riippuen ympäristön lämpötilasta ja virtalähteen jännitteestä.

4. Irrota laturin virtajohto pistorasiasta.

5. Pidä laturista tiukasti kiinni ja vedä akku pois.

HUOMAA Poista akku laturista käytön jälkeen ja säilytä sitä turvallisessa paikassa. Tietoa uusien akkujen jne. sähköpurkauksesta Koska uusien ja pitkään käyttämättömänä olleiden akkujen sisällä oleva kemiallinen aine ei ole aktiivista, sähköpurkaus saattaa olla heikko, kun akkuja käytetään ensimmäisen ja toisen kerran. Tämä on tilapäinen ilmiö, ja normaali latausaika palautuu, kun akut ladataan 2–3 kertaa. Näin saat akut kestämään pidempään. (1) Lataa akut, ennen kuin ne tyhjenevät kokonaan. Kun huomaat, että sähkötyökalun teho heikkenee, lopeta työkalun käyttö ja lataa sen akku. Jos jatkat työkalun käyttöä ja sähkövirta kuluu loppuun, akku saattaa vahingoittua ja sen käyttöikä saattaa lyhentyä. (2) Vältä lataamista korkeissa lämpötiloissa. Akku on kuuma heti käytön jälkeen. Jos tällainen akku ladataan heti käytön jälkeen, sen sisällä oleva kemiallinen aine heikentyy ja akun käyttöikä lyhenee. Anna akun jäähtyä hetken aikaa ja lataa se vasta sitten. HUOMAUTUS ○ Jos akkua ladataan, kun se on kuumentunut, koska se on jätetty pitkäksi ajaksi suoraan auringonvaloon tai koska akkua on juuri käytetty, laturin latausmerkkivalo palaa 0,3 sekunnin ajan ja sitten sammuu 0,3 sekunniksi (pois päältä 0,3 sekunnin ajan). Anna akun siinä tapauksessa jäähtyä ja aloita lataus vasta sitten. ○ Jos latausmerkkivalo välkkyy (0,2 sekunnin välein), tarkista, onko laturin akkuliittimeen joutunut vieraita esineitä, ja ota ne pois. Jos vieraita esineitä ei löydy, akku tai laturi saattaa olla epäkunnossa. Vie se valtuutettuun huoltokeskukseen. ○ Koska kestää noin 3 sekuntia, jotta sisäinen mikrotietokone varmistaa, että UC18YSL3:lla ladattu akku on poistettu, odota vähintään 3 sekuntia ennen kuin asetat akun takaisin latauksen jatkamiseksi. Jos akku laitetaan takaisin 3 sekunnin kuluessa, se ei ehkä lataudu kunnolla. TERÄKETJUN ASENNUS (VAIHTO) VAROITUS ○ Onnettomuuksien estämiseksi käännä laite aina pois päältä ja irrota akku. ○ Älä käytä teräketjua tai terälaippaa muihin kuin osiossa “OMINAISUUDET” määriteltyihin tarkoituksiin. HUOMAUTUS Käytä käsineitä ja harjoita varovaisuutta, jotta välttäisit teräketjun aiheuttamat tapaturmat. HUOM ○ Kun irrotat teräketjua, poista sahanpuru öljyn syöttöputkesta, öljyaukosta ja terälaipan urasta. Jos sahanpurua kertyy, se saattaa aiheuttaa laitteen menemisen epäkuntoon. ○ Käytä oikean tyyppistä teräketjua, joka vastaa määräyksiä. Jos asennat väärän tyyppisen terälaipan, teräketju saattaa irrota ja aiheuttaa tapaturman.

1. Sivusuojuksen irrotus (Kuva 6)

1 Kierrä nuppia kerran sen löysäämiseksi. 2 Kierrä kiristysasteen valitsinta puoli kierrosta sen löysäämiseksi. 3 Käyttämällä toimitettua kuusikulmaista ruuviavainta löysää pulttia, kunnes se ei enää vastusta. 4 Käännä nuppia ja irrota sivusuojus.

2. Teräketjun ja terälaipan irrotus (Kuva 7)

Irrota teräketju ja terälaippa nuolen osoittamassa suunnassa.

3. Uuden teräketjun kiinnittäminen vetorattaaseen

(Kuvat 8 ja 9) Kiinnitä teräketju terälaipan kärkeen kiinnittäen huomiota teräketjun suuntaan ja sen jälkeen kiinnitä teräketju oikein vetorattaaseen.

4. Sivusuojuksen asennus

1 Kohdista pultti pultin reiän kanssa. (Kuva 10) 2 Säädä sivusuojuksen kiristysasteen valitsinta niin, että ketjun kiristin työntyy terälaipan ketjunkiristinreikään, ja kiinnitä sivusuojus. (Kuva 11) 3 Kierrä nuppia kerran kiinnittääksesi sen väliaikaisesti. (Kuva 12)

5. Teräketjun kiristysasteen säätö (Kuva 13)

○ Nostaessasi terälaipan kärkeä käännä kireyden valitsinta säätääksesi teräketjun kireyden. ○ Käännä kireyden valitsinta oikealle kiristääksesi teräketjua ja vasemmalle löysätäksesi sitä. 000BookCS3630DA.indb172000BookCS3630DA.indb172 2019/07/2917:49:572019/07/2917:49:57173 Suomi

6. Teräketjun kireyden tarkistus (Kuva 14)

Säädä teräketjun kireyttä niin, että teräketjun vetolinkin ja terälaipan väliin jäävä rako on 0,5 - 1mm, kun nostat teräketjua hieman terälaipan keskikohdan läheltä.

7. Nupin kiinnitys (Kuva 15)

1 Kun säätö on valmis, nosta terälaippaa ylös ja kiristä nuppi täysin. 2 Varmista, että pultti on kiristetty tiukasti. VAROITUS Teräketjun kireyden säätämisen jälkeen varmista, että nuppi on täysin kiristetty. Jos se on löysä, saattaa seurata tapaturma.

Ennen käyttöä tee seuraavat tarkistukset ja valmistelut. VAROITUS ○ Estääksesi onnettomuudet suorita vaiheet 1 – 4 varmistaaksesi, että akku on irrotettu rungosta. ○ Älä lukitse lukitus pois päältä-painiketta, kun sitä painetaan. Jos kytkintä käytetään vahingossa, laite saattaa yllättäen käynnistyä, ja voi seurata tapaturma.

1. Varmista, että kytkin on pois päältä

○ Jos työnnät akun sisään tietämättä, onko kytkin päällä, laite saattaa yllättäen käynnistyä, mikä saattaa johtaa onnettomuuteen. ○ Jos kytkintä käytetään lukitus pois päältä-painiketta painettaessa, laite menee päälle, ja kun kytkin vapautetaan, laite sammuu.

2. Teräketjun kireyden tarkastus

○ Jos teräketjun kireys on väärä, on vaara, että teräketju- tai laippa voivat vahingoittua tai niissä voi esiintyä toimintahäiriöitä. Katso vaiheita 5 – 7 “Teräketjun asennus (vaihto)” varmistaaksesi, että oikea kireys on asetettu. ○ Kun teräketju on vielä uusi, se on erityisen venyvä, joten tarkasta sen kireys säännöllisesti ja säädä tarvittaessa. ○ Tarkasta myös, että nuppi on kiristetty tiukasti.

3. Ketjujarrun toiminnan tarkastus (Kuva 16)

VAROITUS ○ Vaikka ketjujarru on hätätilanteessa käytettävä pysäytyslaite, se ei ole täysin luotettava. Käytä varovaisesti, jotta välttyisit takapotkuvaaralta. ○ Ketjujarru on tarkoitettu käytettäväksi hätätilanteissa ja käynnistettäessä. Älä käytä sitä valikoimattomasti. ○ Estääksesi ketjujarrun liikkeen heikkenemisen sahanpurun jne. kertymisen vuoksi puhdista se säännöllisesti. ○ Ketjujarru on tärkeä laitteen osa turvallisen käytön takaamiseksi. Varmista, että se tarkastetaan aina. Jos sinulla on epäilyksiä jarrun toiminnasta, pyydä korjausta HiKOKIn valtuuttamalta huoltokeskukselta. Ketjujarru on hätätilanteessa käytettävä pysäytyslaite, joka pysäyttää teräketjun, kun laite altistuu takapotkulle jne. riskin vähentämiseksi. (Katso “Takapotkun syyt ja sen esto”.) Kun aktivoit ketjujarrun työntämällä jarruvipua eteenpäin, teräketju lakkaa liikkumasta. Jos vedät jarruvipua kohti itseäsi, jarru vapautetaan. Kun varmistat ketjujarrun toimintaa, käännä kytkin aina pois päältä, irrota akku, aktivoi jarruvipu ja vedä teräketjua kädellä. Jos teräketju ei liiku, tämä tarkoittaa sitä, että ketjujarru on aktivoitu. HUOM Käytä aina paksuja käsineitä tätä tehtävää varten. Koska teräketjun terä on hyvin terävä, siitä kovasti vetäminen altistaa sormesi loukkaantumiselle.

4. Ketjuöljyn tarkastus

○ Tämä laite toimitetaan niin, että sen sisällä ei ole ketjuöljyä. Varmista, että öljysäiliö on täytetty ketjuöljyllä ennen käyttöä. (Kuva 17) ○ Tarkasta öljyn näyttölasi säännöllisin väliajoin työskentelyn aikana ja lisää öljyä tarvittaessa. ○ Kun painat kytkinpaneelin valokytkintä, LED-valo syttyy ja sisäinen valo parantaa näkyvyyttä. (Kuva 18) (Tarkasta tämä vaiheessa 6.) ○ Jos mukana toimitettu ketjuöljy pääsee loppumaan, käytä HiKOKIn erikseen myytävää ketjuöljyä tai vastaavaa markkinoilta saatavaa ketjuöljyä. ○ Ketjuöljy voitelee automaattisesti. Automaattivoitelun syöttönopeus on tehdasasetuksissa asetettu korkeimpaan mahdolliseen arvoon. Vähentääksesi syöttönopeutta käännä rungon takaosassa olevaa öljypumpun säädintä myötäpäivään, (Kuva 19) HUOM ○ Öljysäiliön tilavuus on noin 80 ml. Jos öljysäiliö täytetään liian täyteen, liika öljy karkaa ylivuotoputkesta. ○ Suosittelemme, että pidät ketjuöljyä varastossa. Jos jatkat työskentelyä ilman ketjuöljyä, teräketju saattaa palaa rikki tai moottori voi joutua epäkuntoon. ○ Noudata varovaisuutta estääksesi pölyä tai muuta vierasta ainesta pääsemästä öljysäiliöön Jos pölyä tai muuta vierasta ainetta pääsee öljysäiliöön, laite saattaa mennä epäkuntoon. ○ Säiliöön jäljelle jäänyt ketjuöljy saattaa vuotaa tämän laitteen rakenteen vuoksi. Vaikka tämä ei merkitse toimintahäiriötä, se saattaa liata varastointipaikan, joten ole varovainen. Varastoitaessa tyhjennä öljy öljysäiliöstä ja pane päärungon alle kappale, joka voi imeä mahdolliset vuodot.

5. Akun asennus (Kuva 4)

Kuten on näytetty Kuva 4, työnnä lujasti, kunne se napsahtaa paikalleen. HUOMAUTUS Kiinnitä akku lujasti. Jos akkua ei ole kiinnitetty lujasti, se voi irrota ja aiheuttaa tapaturman.

6. Tarkasta, toimiiko LED-valo (Kuva 18)

○ Kun painat valokytkintä, LED-valo syttyy, ja kun se vapautetaan, valo sammuu. ○ LED-valo valaisee leikkausreuna-aluetta. ○ Se valaisee öljyn näyttölasin sisäpuolen, jotta helpotettaisiin jäljellä olevan öljytason tarkastamista. HUOM Jos valo on likainen, pyyhi se huolellisesti pehmeällä kankaalla jne., jotta välttyisit vahingoittamasta sitä. Jos valo on vahingoittunut, se vähentää kirkkautta.

7. Tarkasta, että jarru on käytössä

○ Jos kytkin on päällä lukitus pois päältä-painiketta painettaessa, laite menee päälle, ja kun kytkin vapautetaan, laite sammuu. ○ Lisäksi 1 - 3 sekuntia kytkimen vapauttamisen jälkeen laite käyttää jarrua teräketjun pyörimisen pysäyttämiseksi. ○ Ennen käyttöä tarkasta, että jarru toimii. HUOMAUTUS Varo vastavoimaa, kun jarrua käytetään. Jos pudotat laitteen, voi seurata tapaturma.

8. Ketjuöljyn syötön tarkastus (Kuvat 19 ja 20)

○ Kun käännät laitteen päälle, ketjuöljy voitelee teräketjun ja -laipan automaattisesti. ○ Jos öljyä ei näytä tulevan 2 -3 minuuttiin sen jälkeen, kun laite on käynnistynyt, tarkasta, onko sahanpurua kertynyt öljyn syöttöputken ympärille. (Katso “Ketjun öljynsyöttöputken puhdistus”.) (Katso “Ketjuöljyn tarkastus”.) 000BookCS3630DA.indb173000BookCS3630DA.indb173 2019/07/2917:49:572019/07/2917:49:57174 Suomi Kytkimen toiminta Kun kytkintä käytetään lukitus pois päältä-painiketta painettaessa, teräketju pyörii. (Kuva 21) Ellei lukitus pois päältä-painiketta paineta, kytkintä ei voida käyttää. Sen jälkeen kun kytkintä käytetään, teräketju jatkaa pyörimistä niin kauan kuin kytkintä painetaan. Lisäksi LED-valo pysyy valaistuna. Kun kytkin vapautetaan, jarrua käytetään pysäyttämään teräketjun pyöriminen. VAROITUS Älä lukitse lukitus pois päältä-painiketta, kun sitä painetaan. Jos kytkintä käytetään vahingossa, laite saattaa yllättäen käynnistyä, ja voi seurata tapaturma. Koukun käyttö Tähän koukkuun voidaan kiinnittää köysi jne. laitteen ripustamiseksi. (Kuva 23) VAROITUS Kun käytät koukkua, varmista, että laite on ripustettu lujasti, jotta välttyisit putoamisvaaralta. Jos laite putoaa, saattaa seurata onnettomuus. Vedä koukku pois laitteesta.

JÄLJELLÄ OLEVAN VARAUKSEN

MERKKIVALO Akun jäljellä oleva kapasiteetti voidaan tarkistaa painamalla akun jäljellä olevan varauksen ilmaisinkytkintä, joka sytyttää merkkivalon. (Kuva 22, Taulukko 3) Merkkivalo sammuu noin 3 sekuntia sen jälkeen, kun jäljellä olevan varauksen ilmaisinkytkintä on painettu. Jäljellä olevan varauksen merkkivaloon on paras suhtautua ohjeellisesti, sillä esimerkiksi ympäristön lämpötila ja akun tila vaikuttavat asiaan. Jäljellä olevan varauksen merkkivalon tieto voi myös poiketa työkalun tai laturin ilmoittamasta. Taulukko 3 Merkkivalon tila Akussa jäljellä oleva virta Palaa; Akun varaus on yli 75%. Palaa; Akun varaus on 50–75%. Palaa; Akun varaus on 25–50%. Palaa; Akun varaus on alle 25%. Vilkkuu; Akku on melkein tyhjä. Lataa akku mahdollisimman pian. Vilkkuu; Lataaminen keskeytetty korkean lämpötilan takia. Irrota akku laturista ja anna sen jäähtyä kokonaan. Vilkkuu; Lataaminen keskeytetty vian tai toimintahäiriön vuoksi. Akku voi olla viallinen, joten ota yhteyttä jälleenmyyjään. Lataustilan merkkivalo näyttö vaihtelee ympäristön lämpötilan ja akun ominaisuuksien mukaan, joten tulkitse merkkivaloa viitteellisenä. HUOM ○ Varo, ettei kytkinpaneeli saa kovia iskuja eikä rikkoudu. Siitä voi seurata ongelmia. ○ Akun virrankulutuksen säästämiseksi jäljellä olevan latauksen merkkivalo syttyy, kun painat latauksen merkkivalon kytkintä. LEIKKAUSTOIMENPITEET VAROITUS ○ Ennen toimintaa varmista, että ketjujarru toimii. ○ Käytön aikana tartu kahvasta lujasti molemmilla käsillä. ○ Kun leikkaat puutavaraa sen pohjasta, varmista, että teräketju ei iskeydy puutavaraan. Jos laitetta työnnetään taakse, saattaa seurata tapaturma. ○ Työtaukojen aikana tai työskentelyn jälkeen käännä aina laite pois päältä ja irrota akku päärungosta. Tarkkaile aina työskentelypaikkaa ja ympäröivää aluetta, varmista, että siellä ei ole esineitä, jotka voisivat aiheuttaa loukkaantumisia, onnettomuuksia tai laitteen epäkuntoon joutumista, ja jos sellaisia esineitä on havaittavissa, poista ne etukäteen. Erityisesti kun otat asentoa työskentelyä varten, varmista, että alueella ei ole epävakaita kohtia tai esineitä, joihin voisi kaatua. Kun kaadat puita, ota aina tarkasti huomioon suunta, johon puu kaatuu tai vierii, ja päätä turvallinen suojapaikka ja pakoreitti itseäsi varten etukäteen. 1 Varmista, että laite on käännetty pois päältä. Jos akku työnnetään sisään, kun kytkin käytetään tietämättä, laite saattaa käynnistyä odottamattomasti, mikä saattaa johtaa onnettomuuteen. 2 Akun asennus (Kuva 4) Kuten on näytetty Kuva 4, työnnä lujasti, kunne se napsahtaa paikalleen. 3 Kytkimen käyttö Varmista ensin, että teräketju ei ole kosketuksissa puutavaran kanssa. Sitten käytä kytkintä ja aloita leikkaaminen, kun teräketjun nopeus on kasvanut. HUOMAUTUS ○ Kun laite käännetään päälle, varmista, että teräketju ei joudu kosketuksiin materiaalin tai minkään muun kanssa. ○ Käytön aikana noudata varovaisuutta varmistaaksesi, että teräketju ei joudu kosketuksiin minkään muun materiaalin tai esineen kanssa. Erityisesti kun olet lopettanut leikkaamisen, noudata varovaisuutta varmistaaksesi, että se ei kosketa maata. HUOM Täytä öljysäiliö ajoissa, jotta estäisit öljyn kulumisen loppuun laitteesta.

1. Yleiset leikkaustoimenpiteet

(1) Kytke virta PÄÄLLE samalla pitäen sahaa vähän matkan päässä leikattavasta puusta. Aloita sahaaminen vasta, kun laite on saavuttanut sen täyden nopeuden. (2) Kun leikkaat kapeaa puukappaletta, paina terälaipan perusosaa puuta vasten ja sahaa alaspäin, kuten on näytetty Kuva 24. (3) Kun leikkaat paksua puukappaletta, paina laitteen etuosan hammasta puuta vasten ja leikkaa sitä viputoiminnolla käyttäen hammasta tukipisteenä, kuten on näytetty Kuva 25. (4) Kun leikkaat puuta vaakasuunnassa, käännä laitteen runko oikealle niin, että terälaippa on alla ja pidät etukahvan yläpuolelta kiinni vasemmalla kädelläsi. Pidä terälaippa vaakasuunnassa ja aseta hammas, joka on laitteen rungon etuosassa, puutavaran päälle. Käyttämällä hammasta tukipisteenä leikkaa puuta kääntämällä takakahvaa oikealle. (Kuva 26) (5) Kun leikkaat puuta sen pohjasta, koske terälaipan yläosalla puuhun kevyesti. (Kuva 27) 000BookCS3630DA.indb174000BookCS3630DA.indb174 2019/07/2917:49:572019/07/2917:49:57175 Suomi (6) Samalla kun opiskelet käsittelyohjeita, varmista, että saat käytännön ohjausta ketjusahan toiminnasta ennen käyttöä, tai että vähintään harjoittelet ketjusahalla työskentelyä leikkaamalla pyöreää puutavaraa sahapukin päällä. (7) Kun leikkat tukkeja tai puutavaraa, jota ei tueta, tue niitä oikein pitämällä ne liikkumattomina leikkaamisen aikana käyttämällä sahapukkia tai muuta sopivaa tapaa. HUOMAUTUS ○ Kun leikkaat puuta pohjasta, on vaara, että laitteen runko työntyy takaisin kohti käyttäjää, jos ketju iskeytyy voimakkaasti puuhun. ○ Älä leikkaa puun läpi sen pohjasta käsin, koska on vaara, että terälaippa lentää pois hallinnasta, kun leikkaaminen päättyy. ○ Estä aina ketjusahaa koskettamasta maata tai piikkilanka-aitoja.

(1) Oksien leikkaaminen pystyssä olevasta puusta: Paksu oksa tulisi aluksi leikata kohdasta, joka on jonkin matkan päässä puun rungosta. Ensin leikkaa noin kolmasosan verran alapuolelta ja sitten leikkaa oksa poikki yläpuolelta. Lopuksi leikkaa oksan jäljelle jäänyt osa poikki puun rungon läheltäkin. (Kuva 28) HUOMAUTUS ○ Varo aina putoavia oksia. ○ Ole valppaana mahdollista ketjusahan takaisin ponnahtimasrn varalta. (2) Oksien leikkaaminen kaatuneista puista: Ensin leikkaa oksat, jotka eivät kosketa maata, ja sen jälkeen leikkaa ne, jotka koskettavat maata. Kun leikkaat maata koskettavia oksia, ensin leikkaa noin puoleen väliin ylhäältä käsin ja sen jälkeen leikkaa oksa poikki alhaalta. (Kuva 29) HUOMAUTUS ○ Kun leikkaat oksia, jotka koskettavat maata, varo, ettei terälaippa jää kiinni paineen vaikutuksesta. ○ Viimeisen leikkausvaiheen aikana varo yhtäkkiä vieriviä tukkeja.

Kun leikkaat tukkia, joka on sijoitettu, kuten on näytetty Kuva 30, leikkaa ensin noin yhden kolmasosan verran alapuolelta ja sen jälkeen katkaise kokonaan yläpuolelta. Kun leikkaat tukkia, joka on ontto, kuten on näytetty Kuva 31, leikkaa ensin kahden kolmasosan verran yläpuolelta ja sen jälkeen leikkaa ylöspäin alapuolelta. HUOMAUTUS ○ Varmista, että terälaippa ei jää kiinni tukkiin paineen vaikutuksesta. ○ Kun työskentelet kaltevalla maalla, varmista, että seisot tukin ylärinteen puoleisella puolella. Jos seisot alarinteen puoleisella puolella, katkaistu tukki saattaa vieriä sinua kohti.

(1) Alaviilto ( kuten on näytetty Kuva 32): Tee alaviilto siihen suuntaan, johon haluat puun kaatuvan. Alaviillon tulisi olla 1/3 puun läpimitasta. Älä koskaan kaada puita ilman oikeaa alaviiltoa. (2) Takaviilto ( kuten on näytetty Kuva 32): Tee takaviilto noin 5 cm yläpuolelle ja yhdensuuntaisesti vaakatasossa olevaan alaviiltoon nähden. Jos ketju jää kiinni leikkuun aikana, pysäytä saha ja käytä kiiloja sen irrottamiseksi. Älä leikkaa puun läpi. HUOMAUTUS ○ Puita ei tulisi kaataa tavalla, joka vaarantaa henkilöiden turvallisuuden, iskeytyy sähkö-, kaasu-, jne. linjoihin tai aiheuttaa omaisuusvahinkoja. ○ Varmista, että seisot rinteen yläosassa, kun on todennäköistä, että puu vierii tai liukuu rinnettä alas, kun se kaadetaan. Leikkaustöiden varotoimenpide Suuren mittakaavan toiminnat tai keskeytymätön työskentely Moottorin ja tämän laitteeseen sisältyvien sähköisten osien suojelemiseksi, jos laite altistuu korkealle lämpötilalle, se ilmoitetaan välkkyvällä LED-valolla. Jos leikkaat tai työnnät voimakkaasti korkeaa kuormalla tai keskeytyksettä, moottori ja sähköiset osat kuumenevat ja LED-valo välkkyy. HUOM ○ Jos LED-valo välkkyy, lopeta käyttö ja anna laitteen jäähtyä riittävästi. Jos jatkat sen käyttöä, laite saattaa vahingoittua. ○ Lisäksi jos työskentelet keskeytyksettä, vaihtaessasi akkua anna laitteen jäähtyä vähintään 15 minuuttia. ○ Lisäksi jos työskentelyn keskeytyttyä LED-valo välkkyy, kun käännät kytkimen takaisin päälle, tämä tarkoittaa sitä, että laite ei ole jäähtynyt riittävästi, joten pidennä seisokkia ennen uudelleen kytkemistä. Ketjusahan tarttumis/työntämisvoima Tartu ketjusahaan aina lujasti. Lisäksi älä pakota ketjusahaa enempää kuin välttämätöntä. Leikkauksen aikana moottoisahaan kohdistettu lisävoima ei lisää leikkausnopeutta. Tämä rasittaa moottoria, huonontaa suorituskykyä ja vahingoittaa tai aiheuttaa moottorin tai terälaipan toimintahäiriöitä. Käytä laitetta ketjusahan nopeusalueen sisällä. Erityisesti kun ketjusaha pysähtyy (jää kiinni) liiallisen voiman vaikutuksesta, se saattaa aiheuttaa tapaturman tai laitteen menemisen epäkuntoon. Ketjusieppo ○ Ketjusieppo on moottoriosassa juuri ketjun alapuolella. Se estää katkennutta ketjua osumasta käyttäjään. ○ Jos teräketju kuluu, vaihda se uuteen katsomalla osiota “Teräketjun asennus (vaihto)”.

KETJUTERÄN TEROITTAMINEN

VAROITUS Onnettomuuksien estämiseksi käännä kytkin aina pois päältä ja irrota akku päärungosta. Lisäksi käytettäessä teräketjuja käytä aina paksuja käsineitä. HUOM Teroita teräketju ja säädä syvyydensäätöhammas terälaipan keskikohtaan, kun teräketju on kiinnitetty päärunkoon. Kun teräketjujen terävyys heikkenee, moottori ja rungon osat rasittuvat ja tehokkuus laskee. Laitteen optimaalisen suorituskyvyn takaamiseksi tiheä huolto on välttämätöntä, jotta teräketju pysyisi terävänä.

1. Terän teroittaminen

Pyöröviilaa tulisi pitää ketjuterää vasten niin, että yksi viidesosa sen halkaisijasta ulottuu terän yläosan yläpuolelle, kuten on esitetty Kuva 33. Teroita terät pitäen pyöreää viilaa 30°:n kulmassa terälaippaan nähden, kuten on näytetty Kuva 34, varmistaen, että pyöreä viila pidetään suorassa, kuten on näytetty Kuva 35. Varmista, että kaikki terät viilataan samassa kulmassa, tai työkalun leikkaustehokkuus kärsii. Sopivat kulmat terien oikeaa teroittamista varten on näytetty Kuva 36. (Pyöröviila myydään erikseen.) 000BookCS3630DA.indb175000BookCS3630DA.indb175 2019/07/2917:49:582019/07/2917:49:58176 Suomi

2. Syvyydensäätöhampaan säätö:

VAROITUS ○ Älä hio puskurin kiristyshihnan ja suojavetolinkin yläosaa äläkä muuta kyseisten osien ulkomuotoa. ○ Syvyydensäätöhampaiden tulee olla linjassa ennalta määrättyjen mittasuhteiden ja muotojen kanssa. Muussa tapauksessa takapotkun ja tapaturman vaara kasvaa. Puskurin kiristyshihna Suojavetolinkki Syvyydensäätöhampaiden tulee olla samalla tavalla linjassa, koska niitä käytetään syvyyden säätöön kohdassa, jossa leikkuuhammas uppoaa puuhun. Kun teräketjua teroitetaan, varmista, että tarkastat syvyydensäätöhampaan joka toisella tai kolmannella kerralla. Aseta syvyydensäätöhampaan muhvi teräketjulle, jätä hammas näkyviin urassa ja käytä litteää viilaa tasoittaaksesi syvyydensäätöhampaan muhvista esiin työntyvän osan. (Kuva 38) (Syvyydensäätöhampaan muhvia ja litteää viilaa myydään erikseen.) Kun olet viilannut pois syvyydensäätöhampaan, pyöristä syvyydensäätöhampaan etuosa sellaiseksi kuin se oli. (Kuva 39) Teräketjun teroittamisen jälkeen aseta se ketjuöljyyn pestäksesi pois viilausjätökset. Jos viilausjätöksiä ei puhdisteta, teräketju ja terälaikka kuluvat nopeasti käytössä. TIETOJA USB-LAITTEESTA ○ USB-laitteen lataaminen pistorasiasta. (Kuva 48-a) ○ USB-laitteen ja akun lataaminen pistorasiasta. (Kuva 48-b) ○ USB-laitteen lataaminen. (Kuva 49) ○ Kun USB-laitteen lataus on valmis. (Kuva 50)

Toiminnan jälkeen tarkasta ja huolla kaikki osat, kun varastoit laitetta. VAROITUS Huollon ja tarkistuksen aikana sammuta aina laite ja irrota akku päärungosta. Lisäksi irrota laturin virtapistoke pistorasiasta.

1. Teräketjujen tarkastus

○ Tarkasta teräketju ajoittain. Jos havaitset poikkeavaa, vaihda se uuteen katsomalla osiota “Teräketjun asennus (vaihto)”. ○ Tarkasta ketjun kireys ja tarkasta, onko se kiristetty oikein. ○ Lopeta laitteen käyttö, kun teräketju tulee tylsäksi, ja teroita se katsomalla ohjeita osiosta “Ketjuterän teroittaminen”. ○ Käytön jälkeen voitele teräketju ja terälaikat huolellisesti öljyllä ruosteen estämiseksi. HUOMAUTUS Käytä käsineitä, jotta välttäisit tapaturmia teräketjua käytettäessä.

2. Sivusuojuksen ja jarruhihnakammion puhdistus

(Kuvat 40 ja 41) Puhdista ja irrota osien sisälle kertynyt sahanpuru. HUOM Puhdistaessasi sivusuojusta, jarruhihnakammiota, ketjun öljynsyöttöputkea ja terälaippaa katso menetelmää “Teräketjun asennus (vaihto)” ja irrota teräketju.

3. Ketjun öljynsyöttöputken puhdistus (Kuva 42)

Ennen ketjun öljynsyöttöputken puhdistamista irrota sivusuojus ja terälaippa.

4. Terälaipan puhdistus (Kuvat 9 ja 43)

Kun sahanpurua tai vastaavaa on tukkeutunut terälaipan tai öljynsyöttöputken uraan, öljyä ei voida syöttää, mikä saattaa aiheuttaa laitteen epäkuntoon menemisen. Irrota terälaippa ja puhdista tukkeutunut sahanpuru urasta käytön jälkeen ja vaihtaessasi teräketjua. (Katso “Teräketjun asennus (vaihto)”.)

5. Hiiliharjojen tarkistus (Kuva 44)

Koneessa käytettävät hiiliharjat ovat kuluvia osia. Koska liian kuluneet hiiliharjat voivat aiheuttaa moottorille häiriöitä, on syytä vaihtaa vanhat hiilet uusiin heit, kun ne ovat liian kuluneita tai lähellä “kulumisrajaa”. Lisäksi hiiliharjat on pidettävä aina puhtaina ja varmistettava, että ne pääsevät vapaasti liikkumaan harjapitimissä. HUOM Kun hiiliharja vaihdetaan uuteen, käytä vaihdossa aina HiKOKI hiiliharjaa, jonka koodinumero on 999068.

6. Hiiliharjojen vaihto

Ota hiililharja pois poistamalla ensin harjan suojus ja panemalla sitten hiiliharjan ulkoneva osa litteäpäiselle ruuviavaimelle tms. Kuva 45 näytetyllä tavalla. Kun asennat hiiliharjaa, valitse suunta siten, että hiiliharjan kynsi (katso Kuva 46) yltää harjaputken kosketusalueelle. Paina se sitten sisään sormella Kuva 47 näytetyllä tavalla. Asenna lopuksi harjan suojus. HUOMAUTUS ○ Muista asettaa hiiliharjan kynsi harjaputken kosketusalueelle. (Voit asettaa kumman tahansa kahdesta kynnestä.) ○ Äärimmäistä huolellisuutta on noudatettava, koska virheen tekeminen tässä toimenpiteessä johtaa hiiliharjan kynnen vaurioitumiseen ja saattaa aiheuttaa moottoriongelmia varhaisessa vaiheessa.

7. Kiinnitysruuvien tarkistus

Tarkista säännöllisesti kaikki kiinnitysruuvit ja varmista, että ne ovat tiukassa. Mikäli joku ruuveista on löystynyt, kiristä se välittömästi. Laiminlyönti voi aiheuttaa vaaratilanteen.

Mootorin käämi on sähkötyökalun “sydän”. Huolehdi siitä, ettei käämi vahingoitu ja/tai kastu öljyyn tai veteen.

9. Liittimien tarkastus (työkalu ja akku)

Varmista, että liittimillä ei ole lastuja tai pölyä. Tarkista tarvittaessa ennen käyttöä, käytön aikana ja sen jälkeen. HUOMAUTUS Poista liittimille mahdollisesti kerääntynyt lika ja pöly. Muussa tapauksessa seurauksena voi olla toimintahäiriö.

10. Ulkopinnan puhdistus

Kun ketjusaha on tahraantunut, pyyhi se pehmeällä, kuivalla kankaalla tai saippuaveteen kostutetulla kankaalla. Älä käytä kloriittisia liuottimia, bensiiniä tai tinneriä, sillä ne sulattavat muovia.

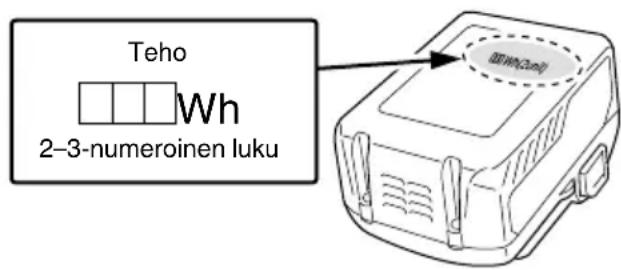

Kun varastoit laitetta, puhdista ja huolla jokainen osa ja kiinnitä ketjukotelo terälaippaan. Säilytä ketjusahaa lasten ulottumattomissa paikassa, jonka lämpötila ei ylitä 40°C. 000BookCS3630DA.indb176000BookCS3630DA.indb176 2019/07/2917:49:582019/07/2917:49:58177 Suomi HUOM Litiumioniakkujen säilytys. Varmista, että litiumioniakut on ladattu täyteen ennen varastoimista. Akkujen pitkäaikainen varastointi (3 kuukautta tai enemmän), kun niiden lataustaso on alhainen, saattaa johtaa akkujen toimintakyvyn heikkenemiseen, lyhentää huomattavasti akun käyttöaikaa tai heikentää akkuja niin, etteivät ne pysty säilyttämään varausta. Huomattavasti vähentynyt akun käyttöaika voidaan yrittää korjata lataamalla ja käyttämällä akun varaus loppuun toistuvasti 2–5 kertaa. Jos akun käyttöikä on äärettömän lyhyt toistuvasta latauksesta ja käytöstä huolimatta, lopeta akun käyttö ja osta uusi akku. HUOMAUTUS Sähkötyökalujen käytössä ja huollossa on aina noudatettava kussakin maassa voimassa olevia turvaohjeita ja normeja.

LISÄVARUSTEIDEN VALITSEMINEN

Tämän koneen lisävarusteet luetellaan sivulla 388. Tärkeä ilmoitus HiKOKIn akkutoimisten sähkötyökalujen akuista Käytä aina yhtä määrittelemistämme alkuperäisistä akuista. Emme voi taata akkutoimisen sähkötyökalumme turvallisuutta ja toimivuutta, kun sitä käytetään muun kuin määrittelmämme akun kanssa tai kun akkua puretaan ja muunnellaan (kuten kennojen tai muiden sisäosien purku ja vaihto). TAKUU Myönnämme HiKOKI-sähkötyökaluille takuun lakisääteisten/ kansallisten erityissääntelyiden mukaisesti. Tämä takuu ei kata vikoja tai vaurioita, jotka johtuvat vääränlaisesta tai kielletystä käytöstä tai normaalista kulumisesta. Reklamaatiotapauksessa lähetä purkamaton sähkötyökalu ja tämän käyttöoppaan lopussa oleva TAKUUSERTIFIKAATTI valtuutettuun HiKOKI-huoltokeskukseen. Tietoja ilmavälitteisestä melusta ja tärinästä Saavutetut mitta-arvot määritettiin EN60745-normin mukaan ja ilmoitettiin ISO 4871 -normin mukaan. Mitattu A-painotteinen ääniteho: 100 dB (A) Mitattu A-painotteinen äänipainearvo: 87 dB (A) Epävarmuus K: 3 dB (A) Käytä kuulonsuojaimia. Tärinän kokonaisarvot (kolmiakselivektorisumma) EN60745 mukaan määritettyinä.

Ilmoitettu värähtelyn kokonaisarvo on mitattu standardien testausmenetelmien mukaisesti ja sitä voidaan käyttää työkalujen vertaamiseen keskenään. Sitä voidaan myös käyttää altistumisen alustavaan arviointiin. VAROITUS ○ Tärinäpäästöarvo sähkötyökalun varsinaisen käytön aikana voi poiketa annetusta kokonaisarvosta työkalun käyttötavasta riippuen. ○ Käyttäjää suojaavien varotoimien, jotka perustuvat altistumisen arviointiin varsinaisessa käyttötilanteessa, määrittäminen. (ottaen huomioon käyttöjakson kaikki vaiheet kuten ajat, jolloin työkalu on kytketty pois päältä ja jolloin se on tyhjäkäynnissä, varsinaisen liipaisinajan lisäksi). HUOM Kostka HiKOKI jatkuvasti kehittää tuotteiaan, pidättää valmistaja oikeuden muuttaa teknisiä tietoja ilman eri ilmoitusta. ONGELMANRATKAISU Käytä alla olevan taulukon tarkastusohjeita, kun työkalu ei toimi normaalisti. Jos ongelma ei korjaudu, kysy neuvoa jälleenmyyjältäsi tai HiKOKIn valtuutetusta huoltokeskuksesta.

Oire Mahdollinen syy Korjaus Moottorin ääni kuuluu, mutta teräketju... ○ ei liiku ○ ei liiku vapaasti Ketjujarru saattaa olla aktivoitunut. Vapauta vetämällä jarruvipua itseäsi kohti. Teräketjua on kiristetty liikaa. Tarkasta teräketjun kireys ja jos se on liian kireä, löysää kiristystä. Teräketju nousee ylös vetopyörältä. Irrota sivukotelo ja tarkasta, että teräketju on kiinnitetty oikein vetopyörään. Sivukotelon sisällä...

• sahanpurua on jäänyt kiinni

• vierasta ainetta on jäänyt kiinni Irrota sivukotelo ja puhdista ketjun suojus. Terälaipan urassa...

• sahanpurua on jäänyt kiinni

• öljyä ei kulje Puhdista terälaipan ura ja öljyaukko. Varmista, että öljysäiliössä on öljyä, ja lisää tarvittaessa. 000BookCS3630DA.indb177000BookCS3630DA.indb177 2019/07/2917:49:582019/07/2917:49:58178 Suomi Oire Mahdollinen syy Korjaus Huono terävyys Teräketju...

• on kulunut tai terä on rikki

• on ruostunut Teroita teräketju. Jos kuluminen tai rikkoutuminen on vakavaa, vaihda uuteen teräketjuun. Teräketjun suunta on väärä, Kiinnitä se uudelleen varmistaen, että suunta on oikea. Teräketju on löysä. Tarkasta teräketjun kireys ja kiristä, jos se on löysä. Ketjuöljy ○ juoksee hitaasti ○ ei tule ulos (loppuu) Ketjuöljyä ei ole säiliössä. Lisää ketjuöljyä. Ketjuöljynsyöttöputki on tukkeutunut. Puhdista ketjuöljynsyöttöputki. Akku ei mene paikalleen Yritetään asentaa muuta kuin työkalulle tarkoitettua akkua. Asenna monijännitetyyppinen akku.

Oire Mahdollinen syy Korjaus Latauksen merkkivalo vilkkuu nopeasti violettinvärisenä, eikä akun lataus käynnisty. Akku ei ole kunnolla paikallaan. Aseta akku kunnolla. Akun liittimessä tai kiinnityskohdassa on likaa. Poista lika. Latauksen merkkivalo vilkkuu punaisena, eikä akun lataus käynnisty. Akku ei ole kunnolla paikallaan. Aseta akku kunnolla. Akku on ylikuumentunut. Jos akun annetaan olla, se alkaa latautua automaattisesti, kun sen lämpötila laskee, mutta tämä voi lyhentää akun kestoa. Suosittelemme jäähdyttämään akun ennen latausta hyvin ilmastoidussa tilassa suojassa suoralta auringonvalolta. Akun käyttöaika on lyhyt, vaikka akku on ladattu täyteen. Akun käyttöikä on lopussa. Vaihda akku uuteen. Akun lataaminen kestää kauan. Akun, laturin tai ympäristön lämpötila on erittäin matala. Lataa akku sisätiloissa tai muussa lämpimässä ympäristössä. Laturin tuuletusaukot ovat tukkeutuneet, ja sen sisäiset osat ovat ylikuumentuneet. Vältä tukkimasta tuuletusaukkoja. Tuuletin ei käy. Ota yhteyttä valtuutettuun HiKOKI- huoltokeskukseen korjausta varten. USB-virran merkkivalo on sammunut, ja USB-laitteen lataus on pysähtynyt. Akun varaus on vähissä. Vaihda akku sellaiseen, jossa on vielä varausta jäljellä. Liitä laturin pistoke pistorasiaan. USB-virran merkkivalo ei sammu, vaikka USB- laite on ladattu täyteen. USB-virran merkkivalo palaa vihreänä, mikä tarkoittaa, että USB-lataus on mahdollista. Tämä ei ole toimintahäiriö. USB-laitteen lataustila on epäselvä, tai ei ole tiedossa, onko se ladattu täyteen. USB-virran merkkivalo ei sammu, vaikka lataus on valmis. Tarkista ladattavan USB-laitteen lataustila. USB-laitteen lataus keskeytyy. Laturi kytkettiin pistorasiaan, kun USB-laitetta ladattiin käyttämällä virtalähteenä akkua. Tämä ei ole toimintahäiriö. Laturi keskeyttää USB-latauksen noin 5 sekunniksi, kun sen virtalähdettä vaihdetaan. Akku asetettiin laturiin, kun USB-laitetta ladattiin käyttämällä virtalähteenä pistorasiaa. USB-laitteen lataus keskeytyy, kun akkua ja USB-laitetta ladataan samaan aikaan. Akku on ladattu täyteen. Tämä ei ole toimintahäiriö. Laturi keskeyttää USB-latauksen noin 5 sekunniksi, kun se tarkistaa, onko akku ladattu täyteen. USB-laitteen lataus ei käynnisty, kun akkua ja USB-laitetta ladataan samaan aikaan. Akussa on jäljellä erittäin vähän varausta. Tämä ei ole toimintahäiriö. Kun akun varaus saavuttaa tietyn tason, USB-lataus käynnistyy automaattisesti. 000BookCS3630DA.indb178000BookCS3630DA.indb178 2019/07/2917:49:582019/07/2917:49:58179

1 No. de modèle 2 No de série 3 Date dʼachat 4 Nom et adresse du client 5 Nom et adresse du revendeur (Cachet portant le nom et lʼadresse du revendeur) TAKUUTODISTUS 1 Malli nro 2 Sarja nro 3 Ostopäivämäärä 4 Asiakkaan nimi ja osoite 5 Myyjän nimi ja osoite (Leimaa myyjän nimi ja osoite)
