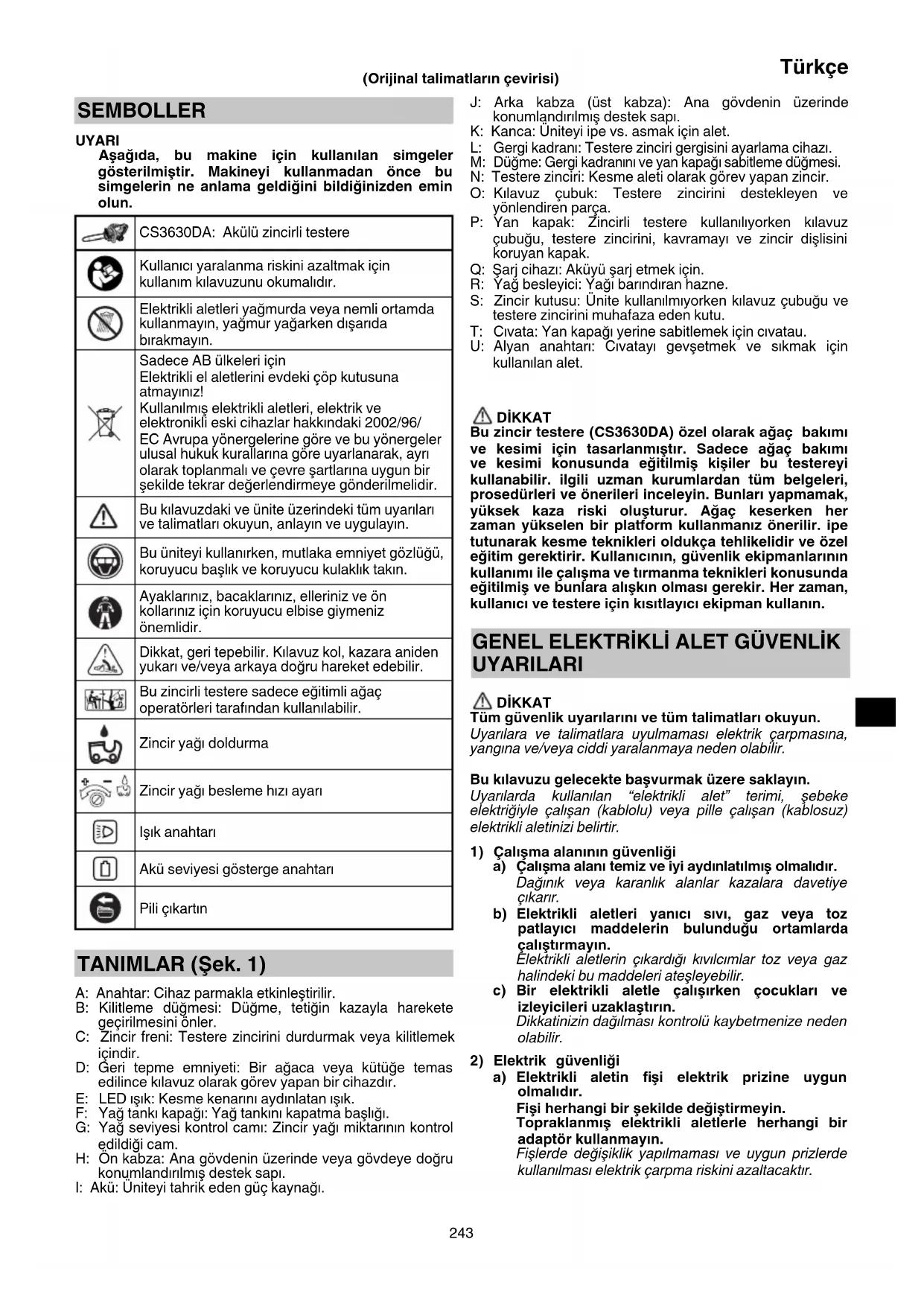

KULLANIM KILAVUZU CS 3630DA HiKOKI

1) Çalışma alanının güvenliği

a) Çalışma alanı temiz ve iyi aydınlatılmış olmalıdır. Dağınık veya karanlık alanlar kazalara davetiye çıkarır. b) Elektrikli aletleri yanıcı sıvı, gaz veya toz patlayıcı maddelerin bulunduğ u ortamlarda çalıştırmayın. Elektrikli aletlerin çıkardığı kıvılcımlar toz veya gaz halindeki bu maddeleri ateşleyebilir. c) Bir elektrikli aletle çalışırken çocukları ve izleyicileri uzaklaştırın. Dikkatinizin dağılması kontrolü kaybetmenize neden olabilir.

2) Elektrik güvenliği

a) Elektrikli aletin fi şi elektrik prizine uygun olmalıdır. Fişi herhangi bir şekilde değiştirmeyin. Topraklanmış elektrikli aletlerle herhangi bir adaptör kullanmayın. Fişlerde değişiklik yapılmaması ve uygun prizlerde kullanılması elektrik çarpma riskini azaltacaktır. 000BookCS3630DA.indb243000BookCS3630DA.indb243 2019/07/2917:50:062019/07/2917:50:06244 Türkçe b) Borular, radyatörler, fırınlar ve buzdolapları gibi topraklanmış yüzeylerle gövde temasından kaçının. Vücudunuzun toprakla temasa geçmesi halinde elektrik çarpma riski artar. c) Elektrikli aletleri yağmura veya ıslak ortamlara maruz bırakmayın. Elektrikli alete su girmesi elektrik çarpma riskini artıracaktır. d) Elektrik kablosuna zarar vermeyin. Elektrikli aleti taşımak, çekmek veya fi şini prizden çıkarmak için kabloyu kullanmayın. Kabloyu ısıdan, yağdan, keskin kenarlardan veya hareketli parçalardan uzak tutun. Hasar görmüş veya dolaşmış kablolar elektrik çarpma riskini artırır. e) Elektrikli aleti açık alanda kullanırken, açık alanda kullanıma uygun bir uzatma kablosu kullanın. Açık alanda kullanıma uygun bir kablo kullanılması elektrik çarpma riskini azaltır. f) Eğer bir elektrikli aletin ıslak bir yerde kullanılması kaçınılmaz ise, artık akım cihazıyla (RCD) korunan bir güç kaynağı kullanın. RCD kullanılması elektrik çarpma riskini azaltır.

a) Bir elektrikli alet kullanırken daima tetikte olun; yaptığınız işi izleyin ve sağduyulu davranın. Aleti yorgunken, alkol veya ilaç etkisi altındayken kullanmayın. Elektrikli aletleri kullanırken göstereceğiniz bir anlık dikkatsizlik ciddi yaralanmayla sonuçlanabilir. b) Kişisel koruyucu donanım kullanın. Daima koruyucu gözlük takın. Uygun koşullar için kullanılan toz maskesi, kaymaz emniyet ayakkabıları, kask veya kulak koruyucu gibi koruyucu ekipmanlar yaralanmaları azaltacaktır. c) Aletin istenmeden çalışmasını engelleyin. Aleti güç kaynağına ve/veya akü ünitesine bağlamadan, kald ırmadan veya taşımadan önce, güç düğmesinin kapalı konumda olduğundan emin olun. Elektrikli aletleri parmağınız güç düğmesinin üzerinde olarak taşımanız veya güç düğmesi açılmış durumda fi şini takmanız kazalara davetiye çıkarır. d) Aletin gücünü açmadan önce alet üzerindeki ayar veya somun anahtarlarını çıkarın. Aletin dönen parçalarından birine bağlı kalan bir somun anahtarı veya ayar anahtarı yaralanmaya yol açabilir. e) Çok fazla yaklaşmayın. Uygun bir adım mesafesi bırakın ve sürekli olarak dengenizi koruyun. Böylece, beklenmedik durumlarda aleti daha iyi kontrol etmeniz mümkün olur. f) Uygun şekilde giyinin. Bol elbiseler giymeyin ve takı eşyaları takmayın. Saçlarınızı, elbisenizi ve eldivenlerinizi hareketli parçalardan uzak tutun. Bol elbiseler, tak ılar veya uzun saçlar hareketli parçalara takılabilir. g) Eğer toz çekme ve toplama bağlantıları için gerekli aygıtlar sağlanmışsa, bunların bağlı olduğundan ve doğru şekilde kullanıldığından emin olun. Toz toplama kullanımı, tozla ilişkili tehlikeleri azaltabilir.

4) Elektrikli aletin kullanımı ve bakımı

a) Elektrikli aleti zorlamayın. Yapacağınız iş için doğru alet kullanın. Doğru alet, işinizi daha iyi ve tasarlanmış olduğu hız değerinde daha güvenli şekilde yapacaktır. b) Elektrikli alet güç düğmesinden açılıp kapanmı yorsa, aleti kullanmayın. Güç düğmesiyle kontrol edilemeyen bir alet tehlikelidir ve tamir edilmeden kullanılmamalıdır. c) Herhangi bir ayar yapmadan, aksesuarları değiştirmeden veya aleti saklamadan önce fi şi güç kaynağından ve/veya akü ünitesinden sökün. Bu koruyucu güvenlik önlemleri, elektrikli aletin kazayla çalışma riskini azaltır. d) Atıl durumdaki elektrikli aletleri çocukların ulaşamayacağı bir yerde saklayın ve elektrikli alet ve bu kullanım talimatları hakkında bilgi sahibi olmayan kişilerin aleti kullanmasına izin vermeyin. Elektrikli aletler eğitimsiz kullanıcıların elinde tehlikelidir. e) Elektrikli aletin bakımını yapın. Hareketli parçalarda yanlış hizalanma veya sıkışma olup olmadığını, kırık parça olup olmad ığını ve elektrikli aletin çalışmasını etkileyebilecek diğer koşulları kontrol edin. Eğer hasar varsa, kullanmadan önce aleti tamir ettirin. Kazaların çoğu elektrikli aletlere kötü bakım işlemleri uygulanmasından kaynaklanmaktadır. f) Aletleri keskin ve temiz tutun. Uygun şekilde bakımı yapılan, keskin kenarlara sahip aletlerin sıkışma ihtimali daha azdır ve kontrol edilmesi daha kolaydır. g) Elektrikli aleti, aksesuarları, uçları, v.b., bu talimatlara uygun şekilde, çalışma koşullarını ve yapılacak işi göz önünde bulundurarak kullanın. Elektrikli aletin amaçlanan kullanımlardan farklı işlemler için kullanılması tehlikeli bir duruma yol açabilir.

5) Akülü aletin kullanımı ve bak

ımı a) Üniteyi sadece üretici tarafından belirtilen şarj cihazıyla şarj edin. Bir akü ünitesi tipi için uygun olan bir şarj cihazı başka tipte bir akü ünitesiyle kullanıldığında yangın riski yaratabilir. b) Elektrikli aletleri sadece özellikle belirtilen akü üniteleriyle kullanın. Başka herhangi bir akü ünitesinin kullanılması yaralanma veya yangın riski yaratabilir. c) Akü ünitesini kullanılmadığı zamanlarda ataşlardan, madeni paralardan, anahtarlardan, çivilerden, vidalardan veya terminaller arasında bağlantı oluşturabilecek diğer küçük metal nesnelerden uzak tutun. Akü kutuplarının kısa devre olması yanıklara veya yangına neden olabilir. d) Yanlış kullanım koşullarında aküden sıvı çıkışı olabilir; temas etmekten kaçının. Kazayla sıvıya temas edilmesi durumunda suyla yıkayın. Sıvının gözlere temas etmesi halinde, ayrıca bir doktora başvurun. Aküden fışkıran su tahriş veya yanıklara neden olabilir.

a) Elektrikli aletinizin servisini sadece orijinal yedek parçalar kullanmak suretiyle uzman bir tamirciye yaptırın. Böylece, elektrikli aletin güvenli kullanımı sağlanacaktır. ÖNLEM Çocukları ve zayıf kişileri uzak tutun. Alet, kullanılmadığı zamanlarda çocukların ve zayıf kişilerin ulaşamayacağı bir yerde saklanmalıdır. 000BookCS3630DA.indb244000BookCS3630DA.indb244 2019/07/2917:50:062019/07/2917:50:06245 Türkçe ZİNCİRLİ TESTERE GÜVENLİK UYARILARI

1. Zincirli testere çalışırken vücudunuzun tüm kısımlarını

testere zincirinden uzak tutun. Zincirli testereyi çalıştırmadan önce, zincirin hiçbir şeye temas etmediğinden emin olun. Zincirli testere çalışırken bir anlık dikkatsizlik giysilerinizin veya vücudunuzun testere zinciri tarafından kapılmasına neden olabilir.

2. Zincirli testereyi her zaman sağ elinizle arka tutamağı,

sol elinizle de ön tutamağı kavrayarak tutun. Zincirli testerenin bunun tersine bir şekilde tutulması kişisel yaralanma riskini artıracağından asla tercih edilmemelidir.

3. Testere zinciri gizli elektrik tertibatına temas

edebileceğinden, elektrikli aleti sadece yalıtımlı kavrama yüzeylerinden tutun. Testere zincirlerinin “akım yüklü” bir telle temas etmesi, aletin metal kısımlarını da “iletken” hale getirecektir; kullanıcıya elektrik çarpmasına neden olabilir.

4. Emniyet gözlüğü ve kulaklık takın. Kafa, eller, ayaklar

ve bacaklar içinde ilave koruyucu ekipman kullanmanız önerilir. Yeterli koruyucu kıyafet kullanılması, uçuşan yabancı maddeler veya testereyle temas edilmesi sonucu ortaya çıkabilecek yaralanma riskini azaltacaktır.

5. Zincirli testereyi ağacın üzerinde kullanmayın. Zincirli

testerenin ağacın üzerinde kullanılması kişisel yaralanmaya neden olabilir.

6. Bastığınız yerlere her zaman dikkat edin ve zincirli

testereyi sadece sabit, güvenli ve düz zeminlerde kullanın. Kaygan veya stabil olmayan yüzeyler (merdivenler gibi) dengenizi kaybederek zincirli testerenin kontrolünü kaybetmenize neden olabilir.

7. Gergin durumdaki bir dalı keserken dalın aniden

sıçramasına karşı tetikte olun. Ağaç lifl erindeki gerilimin aniden boşalması, yay yüklü dalın aniden operatöre doğru fırlayarak çarpmasına ve/veya zincirli testerenin kontrolden çıkmasına neden olabilir.

8. Çalıları ve körpe ağaçları/fi danları keserken çok dikkatli

olun. İ nce materyaller testere zincirine sıkışabilir ve size doğru fırlayabilir ya da dengenizi kaybetmenize neden olabilir.

9. Zincirli testereyi, testere kapalı durumda ve

vücudunuzdan uzaktayken ön tutamağından tutarak taşıyın. Zincirli testereyi taşırken ya da bir yerde saklarken kılavuz çubuk kapağını mutlaka takın. Zincirli testerenin doğru tutulması, hareket halindeki testere zinciriyle temas riskini azaltacaktır.

10. Yağlama, gerdirme ve aksesuar değişimi talimatlarına

uyun. Hatalı gerdirilmiş ya da yağlanmış zincir kopabilir veya geri tepme riskini artırabilir.

11. Tutamakları kuru, temiz ve yağdan/gresten arınmış

halde tutun. Gresli veya yağlı tutamaklar kaygandır ve dengenizi kaybetmenize neden olabilir.

12. Sadece ahşap kesin. Zincirli testereyi kullanım

amaçlarının dışında kullanmayı n. Örneğin: zincirli testereyi asla plastik, taş/kâgir veya ahşap olmayan diğer inşaat malzemelerini kesmede kullanmayın. Zincirli testerenin kullanım amacı dışındaki işlerde kullanılması tehlikeli durumlarla karşılaşma riskini artırır. Geri tepmenin nedenleri ve operatörün bunu önlemek için yapabilecekleri: (Şek. 2) Kılavuz çubuğun ucu veya burnu bir cisme çarparsa veya kesim sırasında ahşap kapanarak testere zincirini kaparsa geri tepme meydana gelebilir. Uç kısmın temas etmesi bazı durumlarda tersine işleme, kılavuz çubuğun geri tepmesine ve operatöre doğru aniden hareket etmesine neden olabilir. Testere zincirinin kılavuz çubuğun en üst kısmından sıkıştırılması kılavuz çubuğun aniden operatöre karşı itilmesine neden olabilir. Bu hareketlerden biri testerenin kontrolünü kaybetmenize ve ciddi şekilde yaralanmanıza neden olabilir. Sadece testerenize takılmış olan güvenlik cihazlarına güvenmeyin. Zincirli testerenin kullanıcısı olarak, kesme işlerinizin kazasız ve yaralanmasız tamamlanması için gereken tedbirleri almanız gerekir. Geri tepme, aletin hatalı kullanılması ve/veya doğru kullanım prosedürlerinin izlenmemesi sonucu ortaya çıkar ve aşağıda belirtilenler gibi doğru tedbirlerin alınmasıyla önlenebilir. ○ Testereyi her iki elinizle tutarak baş parmaklarınız ve diğer parmaklarınızla zincirli testere tutamaklarını iyice kavrayarak üniteyi sıkıca tutun ve hem gövdenizi hem de kolunuzu olası geri tepme kuvvetlerine karşı direnebileceğiniz şekilde konumlandırın. Doğru tedbirler alındığı takdirde geri tepme kuvvetleri kontrol edilebilir. Zincirli testerenin boşta kalmasına izin vermeyin. ○ Yapabileceğinizden fazla iş yapmaya çalışmayın ve omuz yüksekliğinin üzerine çıkmayın. Bunu yapmanız, beklenmedik uç temasının önlenmesine yardımcı olur ve beklenmedik durumlarda testerenin daha iyi kontrol edilmesini sağlar. ○ Sadece üretici tarafından belirtilen yedek çubukları ve zincirleri kullanın. Uygun olmayan yedek çubuklar ve zincirler zincirin kopmasına ve/veya geri tepmeye neden olabilir. ○ Testere zinciriyle ilgili olarak üreticinin belirttiği bileyleme ve bakım talimatlarına uyun. Derinlik göstergesi yüksekliğinin azaltılması daha fazla geri tepmeye neden olabilir.

EK EMNİYET UYARILARI

1. Basınçsız çalışın. Vücudunuzu her zaman sıcak tutun.

2. İşe başlamadan önce, iş sırasında izlenecek adımları ve

kazaların önlenmesi için yapılacakları gözden geçirin; aksi takdirde iş sırasında yaralanabilirsiniz.

3. Kuvvetli rüzgâr, yağmur, kar, sis veya taş düşmesi/

çığ düşmesi riski bulunan kötü hava koşulları altında çalışmayın. Kötü hava koşullarında karar verme yetisi azalabilir ve olası titreşimler faciayla (çığ düşmesi gibi) sonuçlanabilir.

4. Görüş imkânları kısıtlı olduğunda (kötü havalarda veya

geceleri) üniteyi kullanmayın. Ayrıca, yağmurlu havalarda veya ya ğmura maruz kalan yerlerde kullanmayın. Dengenizi kaybetmeniz veya sağlam olmayan bir zemine basmanız kazaya neden olabilir.

5. Üniteyi çalıştırmadan önce kılavuz çubuğu ve testere

zincirini kontrol edin. ○ Kılavuz çubuk veya testere zinciri çatlamışsa veya ürün çizilmiş ya da ezilmişse üniteyi kullanmayın. ○ Kılavuz çubuğun ve testere zincirinin güvenli bir şekilde kurulduğunu teyit edin. Kılavuz çubuk veya zincir koparsa/kırılırsa ya da yerinden çıkarsa kazaya neden olabilir.

6. İşe başlamadan önce, kilit düğmesine basılmadan

anahtarın kavraşmadığını kontrol edin. Ünite düzgün çalışmıyorsa kullanmaya derhal son verin ve Yetkili HiKOKI Servis Merkezi'nden üniteyi onarmasını isteyin.

7. Testere zincirini, kullanım kılavuzuna uygun bir şekilde

düzgün takın. Yanl ış takılması durumunda testere zinciri kılavuz çubuktan çıkar ve yaralanmaya neden olabilir.

8. Zincirli testerenin hiçbir emniyet elemanını (fren kolu, kilit

düğmesi, zincir yakalayıcı vs.) çıkarmayın. Ayrıca, bunları değiştirmeyin veya seyyar konuma getirmeyin. Yaralanmaya neden olabilir.

9. Aşağıdaki durumlarda üniteyi kapatın ve testere zincirinin

hareket etmediğini teyit edin: ○ Kullanılmadığı veya onarımda olduğu zamanlarda. 000BookCS3630DA.indb245000BookCS3630DA.indb245 2019/07/2917:50:062019/07/2917:50:06246 Türkçe ○ Yeni bir çalışma konumuna geçerken. ○ Testere zincirini, kılavuz çubuğu, zincir kutusunu ve diğer parçaları kontrol ederken, ayarlarken veya yenisiyle değiştirirken. ○ Zincir yağı doldururken. ○ Gövdeden toz vs. temizlerken. ○ Engelleri, çöpleri veya çalışma sırasında oluşan talaş tozunu çalışma alanından giderirken. ○ Üniteyi bırakırken ya da başından ayrılırken. ○ Tehlike veya risk hissettiğiniz diğer durumlarda. Testere zinciri hâlâ hareket halindeyse kaza meydana gelebilir.

10. Çalışma, aksine bir zorunluluk olmadıkça tek başına

yapılmalıdır. Birkaç kişi birlikte çalışacaksa bu kişiler arasında yeterince güvenlik mesafesi bulundurun. Özellikle, ağaçları devirirken ya da eğimli zeminlerde çalışırken, ağaçların devrileceğini, yuvarlanacağını veya kayacağını fark ettiğiniz takdirde diğer çalışanlara zarar gelmeyeceğinden emin olun.

11. Diğer kişilerle aranıza en az 15 metre mesafe bırakın.

Ayrıca, birkaç kişi birlikte çalışırken kişiler arasında en az 15 metre mesafe bulundurun. ○ İstifl eyicilerin kişilere zarar vermesi ve diğer kazaların meydana gelmesi riski söz konusudur. ○ Bir ikaz düdüğü vs. temin edin ve diğer çalışanlarla nasıl iletişim kuracağınızı önceden belirleyin.

12. Ağaçları devirmeden önce şunları yapı

○ Ağacı devirmeden önce güvenli bir devrilme konumu belirleyin. ○ Engelleri (dallar, fundalar vs.) önceden kaldırın. ○ Devrilecek olan ağacın durumunu (gövde eğimi, dalların gerginlik durumu vs.) ve çevrenin durumunu (bitişikteki ağaçlar, engellerin bulunması, zemin, rüzgâr vs.) kapsamlı bir şekilde değerlendirerek ağacın devrileceği yöne karar verin ve devrilme işlemini doğru planlayın. Ağacın yanlış devrilmesi yaralanmaya neden olabilir.

13. Ağaçları devirirken şunları yapın:

○ Çalışma sırasında, ağaçların devrileceği yöne çok dikkat edin. ○ Eğimli bir yüzeyde çalışırken ağacın yuvarlanmayacağ ından emin olun, her zaman zeminin yukarı eğimli tarafında çalışın. ○ Ağaç devrilmeye başladığı sırada üniteyi kapatın (motorunu durdurun), çevredekileri ikaz edin ve hemen güvenli bir konuma kaçın. ○ Çalışma sırasında testere zinciri veya kılavuz çubuk ağaca takılırsa/sıkışırsa üniteyi kapatın ve kama kullanın.

14. Kullanım sırasında ünitenin performansı düşerse

veya anormal bir ses/titreşim hissederseniz, ünitenin motorunu derhal durdurun, kullanmaya son verin ve incelenmesi ya da onarılması için Yetkili HiKOKI Servis Merkezi'ne gönderin. Kullanmaya devam etmeniz yaralanmaya neden olabilir.

15. Ünite kazayla yere düşer veya darbe alırsa, çatlaklara

ve hasara karşı dikkatlice kontrol edin ve deformasyon meydana gelmediğini teyit edin. Ünite hasar görürse, çatlarsa veya deforme olursa yaralanma meydana gelebilir.

16. Üniteyi aracınızla bir yere taşırken, hareket etmeyeceğ

şekilde sabitleyin. Kaza riski vardır.

17. Zincir kutusu takılıyken üniteyi açmayın.

Yaralanmaya neden olabilir.

18. Malzemenin içinde çivi ya da başka bir yabancı madde

olmadığından emin olun. Testere zincirinin çiviye vs. çarpması halinde yaralanma meydana gelebilir.

19. Köşelerde kesim yaparken veya kesim sırasında

malzeme ağırlığına maruz kalması sonucu kılavuz çubuğun malzeme tarafından kapılmasını/sıkıştırılmasını önlemek için, kesme konumuna yakın bir noktaya destek platformu kurun. Kılavuz çubuk sıkışırsa yaralanmaya neden olabilir.

20. Kullanımdan sonra üniteyi bir yere taşıyacak veya

muhafaza edecekseniz, testere zincirini sökün ya da zincir kapağını takın. Testere zincirinin vücudunuza temas etmesi yaralanmanıza neden olabilir.

21. Ünite bakımını doğru yapın.

○ Tüm çalışmalarınızı güvenli ve verimli bir şekilde yapabilmek için, testere zincirine doğru bakım yaparak en yüksek kesme performansını sergilemesini sağlayın. ○ Testere zincirini veya kılavuz çubuğu yenisiyle değiştirirken, gövdeye bakım uygularken, yağ dolumu yaparken vs. kullanım kılavuzunu takip edin.

22. Servis atölyesinden üniteye bakım uygulamasını isteyin.

○ Yürürlükteki güvenlik standartlarına zaten uygun olduğundan, bu ürün üzerinde değişiklik yapmayın. ○ Her türlü onarım için mutlaka Yetkili HiKOKI Servis Merkezi'ne ba şvurun. Üniteyi kendi başınıza onarmaya çalışmanız kazaya veya yaralanmaya neden olabilir.

23. Üniteyi mutlaka doğru bir biçimde saklayın.

Zincir yağını tamamen boşaltın ve üniteyi çocukların erişemeyecekleri veya kilitle korunan kuru yerlerde saklayın.

24. Uyarı etiketi görünmez veya okunmaz hale gelmişse

etiketi sökün ve yeni bir uyarı etiketi yapıştırın. Uyarı etiketini temin etmek için HiKOKI Yetkili Servis Merkezi'ne danışın.

25. Çalışmanızla ilgili yürürlükte olan yerel yönetmelikler

veya kurallar varsa, bunlara mutlaka uyun.

26. Alet veya batarya terminalleri (batarya montajı) deforme

olmuşsa ürünü kullanmayın. Bataryayı takmak duman çıkmasına ya da tutuşmaya neden olabilecek bir kısa devreye neden olabilir.

27. Aletin terminallerini (batarya montajı) talaş ve tozdan

uzak tutun. ○ Kullanmadan önce terminaller bölgesinde talaş ve toz birikmediğinden emin olun.

Kullanım sırasında aletin üzerindeki talaş veya tozun bataryanın üzerine düşmesini engellemeye çalışın. ○ Çalışmayı askıya aldıktan veya kullandıktan sonra, aleti düşen talaş veya toza maruz kalabileceği bir yerde bırakmayın. Bunun yapılması duman çıkmasına ya da tutuşmaya neden olabilecek bir kısa devreye neden olabilir.

BATARYA VE ŞARJ CİHAZI İÇİN

1. Bataryayı daima -10 – 40°C arası ortam sıcaklığında

şarj edin. -10°C’den düşük bir sıcaklık aşırı şarja neden olarak tehlike yaratacaktır. Batarya, 40°C’den yüksek bir sıcaklıkta şarj edilemez. En uygun şarj sıcaklığı 20 – 25°C’dir.

2. Şarj cihazını sürekli olarak kullanmayın.

Bir şarj işlemi tamamlandığında, bir sonraki şarj işlemini başlatmak için yaklaşık 15 dakika bekleyin.

3. Şarj edilebilir batarya bağlantı deliğine yabancı madde

girmesine izin vermeyin.

4. Kesinlikle şarj edilebilir bataryayı ve şarj cihazını

5. Kesinlikle şarj edilebilir bataryayı

kısa devre yapmayın. Bataryanın kısa devre olması büyük bir elektrik akımına ve aşırı ısınmaya neden olacaktır. Bu, bataryanın yanmasına veya hasar görmesine yol açar.

6. Bataryayı ateşe atmayın.

Batarya, yanması halinde patlayabilir.

7. Tükenmiş bir bataryanın şarj edilmesi şarj cihazına hasar

8. Şarj sonrası batarya ömrü pratik kullanım için çok

kısaldığında bataryayı derhal satın aldığınız mağazaya götürün. Ömrü tükenen bataryayı atmayın. 000BookCS3630DA.indb246000BookCS3630DA.indb246 2019/07/2917:50:072019/07/2917:50:07247 Türkçe

9. Şarj cihazının havalandırma deliklerine nesneler

sokmayın. Şarj cihazının havalandırma deliklerine metal nesneler veya yanıcı maddeler sokulması, elektrik çarpması tehlikesine ve şarj cihazının hasar görmesine yol açacaktır.

LITYUM-ION PILLE ILGILI UYARI

Çalışma ömrünü uzatmak için, lityum-iyon pilde çıkışı durduran bir koruma işlevi mevcuttur. Aşağıda açıklanan 1 ila 3 durumlarında, bu ürünü kullanırken anahtarı çekiyor olsanız bile motor durabilir. Bu bir arıza değil koruma işlevinin bir sonucudur.

1. Pil enerjisi tükendiğinde, motor durur.

Böyle bir durumda pili en kısa zamanda şarj edin.

2. Eğer araca fazla yüklenilmişse motor durabilir. Böyle

bir durumda aracın anahtarını serbest bırakın ve aşırı yüklemenin sebeplerini ortadan kaldırın. Bunun ardından aracı tekrar kullanabilirsiniz.

3. Eğer akü aşırı iş koşulunda fazla ısınmışsa, akü gücü

kesilebilir. Bu durumda, aküyü kullanmayı keserek soğumas ını bekleyin. Soğuduktan sonra, kullanmaya devam edebilirsiniz. Ayrıca, lütfen aşağıdaki uyarı ve ikazları dikkate alın. DİKKAT Herhangi bir batarya sızıntısına, ısı üretilmesine, duman yayılmasına, patlamaya ve erken ateşlemeye meydan vermemek için, lütfen aşağıdaki uyarıları dikkate alın:

1. Batarya üzerinde talaş ve toz birikmediğinden emin olun.

○ Çalışma sırasında batarya üzerine talaş ve toz dökülmediğinden emin olun. ○ Çalışma sırasında elektrikli alet üzerine dökülen talaş ve tozun batarya üzernde birikmediğinden emin olun. ○ Kullanılmayan bir bataryayı talaşa ve toza maruz kalan bir yerde saklamayın. ○ Bir bataryayı saklamadan önce, üzerine yapışabilecek talaş ve tozu temizleyin ve metal parçalarla (vida, çivi, v.b.) birlikte saklamayın.

2. Bataryayı çivi benzeri keskin nesnelerle delmeyin;

çekiçle vurmayın; üzerine basmayın; atmayın ve şiddetli fi ziksel darbeye maruz bırakmayın.

3. Açıkça hasarlı veya deforme olduğu görülen bataryayı

4. Bataryayı kutuplarını ters bağlayarak kullanmayın.

5. Doğrudan elektrik prizlerine veya çakmak soketlerine

6. Bataryayı belirtilenler dışında herhangi bir amaç için

7. Eğer belirtilen şarj etme süresi geçmesine rağmen

batarya tamamen şarj olmuyorsa, derhal şarj işlemini durdurun.

8. Bataryayı mikrodalga fırın, kurutucu veya yüksek basınçlı

kaplar gibi ortamlardaki yüksek sıcakl ık veya basınçlara maruz bırakmayın.

9. Sızıntı görülmesi veya kötü koku algılanması durumunda

derhal ateşten uzaklaştırın.

10. Güçlü statik elektrik üretilen bir yerde kullanmayın.

11. Eğer batarya sızıntısı, kötü koku, ısı üretilmesi, renk

solması veya deformasyon varsa veya kullanım, şarj işlemi veya saklama sırasında herhangi bir şekilde anormallik görülürse, derhal cihazdan veya batarya şarj cihazından çıkarın ve kullanmayı kesin.

12. Bataryayı suya daldırmayın veya içinde herhangi

bir sıvının akmasına izin vermeyin. Su gibi iletken sıvıların girişi, yangı n veya patlama ile sonuçlanan hasarlara neden olabilir. Bataryanızı yanıcı ve parlayıcı maddelerden uzak, serin, kuru bir yerde saklayın. Aşındırıcı gaz ortamlarından kaçınılmalıdır. UYARI

1. Eğer bataryadan sızan sıvı gözlerinize kaçarsa,

gözlerinizi ovuşturmayın; hemen temiz suyla iyice yıkayın ve derhal bir doktora başvurun. Bataryadan sızan bu sıvı, tedavi uygulanmaması durumunda göz problemlerine neden olabilir.

2. Eğer sıvı cildinizle veya elbiselerinizle temas ederse,

derhal temiz suyla yıkayın. Sıvı, cilt tahrişine neden olabilir.

3. Eğer bataryayı ilk defa kullandığınızda pas, kötü koku,

deformasyon ve/veya başka anormallikler saptarsanız, bataryayı kullanmayın ve derhal tedarikçisine veya satıcısına iade edin. DİKKAT Eğer lityum iyonlu bataryanın kutuplarına iletken bir yabancı madde girerse, kısa devre oluşarak yangın riskine yol açabilir. Lütfen, bataryayı saklarken a şağıdaki hususlara uyun. ○ Saklama muhafazasına elektriksel olarak iletken kesilmiş parçalar, çiviler, çelik tel, bakır tel veya başka teller koymayın. ○ Kısa devreyi engellemek için, bataryayı elektrikli alete takın veya havalandırma delikleri örtülünceye kadar batarya kapağına emniyetli şekilde bastırarak saklayın. (Şek. 3'ye bakın)

LİTYUM İYON BATARYANIN

TAŞINMASI İLE İLGİLİ

Bir lityum iyon bataryayı taşırken, lütfen aşağıdaki önlemlere uyun. UYARI Taşıma şirketine lityum iyon batarya içeren bir paket olduğunu ve bataryanın çıkış gücünü bildirin ve taşımayı ayarlarken taşıma şirketinin talimatlarına uyun. ○ Çıkış gücü 100 Wh aşan lityum iyon bataryalar Tehlikeli Malların nakliye sınıfı kapsamında değerlendirilir ve özel uygulama prosedürleri gerektirir. ○ Yurt dışına taşıma için, uluslararası kanunlara ve varış ülkesinin kuralları ve yönetmeliklerine uymanız gerekir.

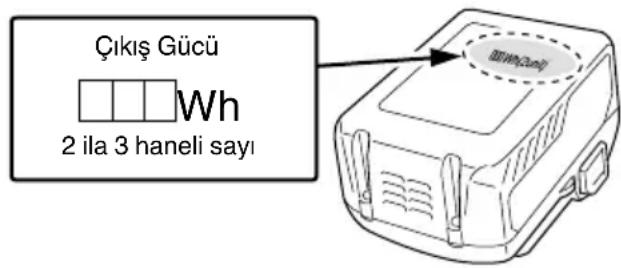

Çıkış Gücü 2 ila 3 haneli sayı

USB CİHAZI BAĞLANTI ÖNLEMLERİ

(UC18YSL3) Beklenmedik bir sorun meydana gelirse, bu cihaza bağlı bir USB cihazındaki veriler bozulabilir veya kaybolabilir. Bu ürünle kullanmadan önce USB cihazında bulunan herhangi bir veriyi yedeklediğinizden daima emin olun. Bağlı bir cihazda meydana gelebilecek herhangi bir hasardan veya bir USB cihazında kayıtlı herhangi bir verinin kaybolmasından veya bozulmasından dolayı şirketimizin kesinlikle hiçbir sorumluluk kabul etmeyeceğinden lütfen haberiniz olsun. UYARI ○ Kullanmadan önce USB kablosunda herhangi bir kusur veya hasar olup olmadığını kontrol edin. Kusurlu veya hasarlı bir USB kablosunun kullanılması duman yayılımına veya tutuşmaya sebep olabilir. 000BookCS3630DA.indb247000BookCS3630DA.indb247 2019/07/2917:50:072019/07/2917:50:07248 Türkçe NUMARALI ÖĞELERİN AÇIKLAMASI (Şek. 2 - Şek. 47)

Akü seviyesi gösterge anahtarı

Zincir yağı püskürtme ağzı

Havalandırma delikleri

Akü seviyesi gösterge lambası

Karbon fırça çıkıntısı

Şarj gösterge lambası

Fırça tübünün temas kısmı

Zincir gerdirme aparatı deliği

Zincir gerdirme aparatı kaidesi

Derinlik göstergesi birleştirme parçası

Yağ seviyesi kontrol camı

Yağ pompası ayarlayıcı

Çıkıntılı derinlik göstergesi kafası

Model CS3630DA Voltaj 36 V Testere zinciri Tür: 91PX-45XJ Hatve: 9,5 mm (3/8”) / Gösterge: 1,3 mm (0,05”) Kılavuz çubuk Tür: P012-50CR Ebat: 300 mm (Maks. kesme uzunluğu) Zincir dişlisi Diş sayısı: 6 / 9,5 mm (3/8”) Yüksüz zincir hızı 8,3 m/s (500 m/dak) Zincir yağ tankı kapasitesi 80 ml LED ışık Beyaz LED Bu alet için batarya mevcuttur* BSL36A18 Ağırlık** 4,3 kg (BSL36A18 takılıyken)

• Mevcut bataryalar (BSL3660/3620/3626, BSL18xx serisi vb.) bu aletle kullanılamaz. ** Aåırlık: 01/2003 sayılı EPTA Prosedürüne göre ○ Ürün kullanılmadığında, USB bağlantı noktasını kauçuk kapakla örtün. USB bağlantı noktasında toz, vb. birikimi duman yayılımına veya tutuşmaya yol açabilir. NOT ○ USB yeniden şarj etme işlemi sırası nda bazen duraklama olabilir. ○ Bir USB cihazı şarj edilmediği zaman, USB cihazını şarj aletinden çıkarın. Aksi halde, USB cihazın pil ömrü azalmakla kalmaz, beklenmedik kazalara da yol açabilir. ○ Cihazın tipine bağlı olarak bazı USB cihazlarını şarj etmek mümkün olabilir. 000BookCS3630DA.indb248000BookCS3630DA.indb248 2019/07/2917:50:072019/07/2917:50:07249 Türkçe BATARYANIN ÇIKARILMASI/ TAKILMASI

1. Bataryanın çıkarılması

Aküyü çıkarmak için, muhafazayı sıkıca tutun ve akü mandallarını itin (Şek. 4’ye bakın). UYARI Asla bataryayı kısa devre yapmayın.

2. Bataryanın takılması

Bataryayı kutup yönlerine dikkat ederek yerleştirin (Şek. 4’ye bakın). ŞARJ ETME Elektrikli aleti kullanmadan önce bataryayı aşağıdaki şekilde şarj edin.

1. Şarj cihazının elektrik fi şini prize takın.

Şarj aletinin fi şini bir prize takarken, şarj gösterge lambası kırmızı renkte yanıp sönecektir (1 saniye aralıklarla).

2. Bataryayı şarj cihazına takın

Bataryayı Şek. 5 (sayfa 2)’de görüldüğü gibi şarj cihazına sıkıca takın.

Şarj cihazına bir batarya takarken, şarj gösterge lambası mavi yanıp sönecektir. Batarya tamamen şarj olduğunda, şarj gösterge lambası yeş il yanacaktır. (Bkz. Tablo 1) (1) Şarj gösterge lambası bildirimi Şarj gösterge lambasının bildirimleri, şarj aletinin veya şarj edilebilir pilin durumuna göre Tablo 1’de gösterildiği şekilde olacaktır. BATARYA Model BSL36A18 Voltaj 36 V / 18 V (Otomatik Geçiş*) Batarya kapasitesi 2,5 Ah / 5,0 Ah (Otomatik Geçiş*) Mevcut kablosuz ürünler** Çok voltlu seri, 18 V ürün Mevcut şarj cihazı Lityum iyon bataryalar için kayar şarj cihazı

• Alet kendi kendine otomatik olarak geçiş yapacaktır. ** Ayrıntılar için lütfen genel kataloğumuza bakın. ŞARJ CIHAZI Model UC18YSL3 Şarj gerilimi 14,4 V – 18 V Ağırlık 0,6 kg STANDART AKSESUARLAR Ana üniteye (1 ünite) ilave olarak, ambalajda sayfa 387 listelenen aksesuarlar yer alır. Standart aksesuarlar haber vermeden değiştirilebilir.

OPSİYONEL AKSESUARLAR

(ayrı olarak satılır) (Sayfa 388) Opsiyonel aksesuarlar haber vermeden değiştirilebilir. UYGULAMALAR ○ Kereste/kütük kesme ○ Bahçe ağaçlarının budanması ve devrilmesi Tablo 1 Şarj gösterge lambasının bildirimleri Şarj gösterge lambası (KIRMIZI /

MOR) Şarj öncesinde Yanıp söner (KIRMIZI) 0,5 saniye yanar. Yanmaz 0,5 saniye için (0,5 saniye kapalıdır) Güç kaynağına bağlı Şarj sırasında Yanıp söner (MAVİ) 0,5 saniye yanar. 1 saniye boyunca yanmaz. (1 saniye boyunca kapalı) Batarya kapasitesi %50’den daha az Yanıp söner (MAVİ) 1 saniye yanar. Yanmaz 0,5 saniye için (0,5 saniye kapalıdır) Batarya kapasitesi %80’den daha az Yanar (MAVİ) Sürekli yanar. Batarya kapasitesi %80’den daha fazla Şarj etme tamamlandı Yanar (YEŞİL) Sürekli yanar. (Sürekli zil sesi: yaklaşık 6 saniye) Aşırı ısınma bekleme modu Yanıp söner (KIRMIZI) 0,3 saniye yanar. Yanmaz 0,3 saniye için (0,3 saniye kapalıdır) Batarya aşırı ısınmış. Şarj yapılamıyor. (Batarya soğuduğunda şarj işlemi başlayacaktır) Şarj yapılamıyor Titreşir (MOR) 0,1 saniye yanar. 0,1 saniye yanmaz. (0,1 saniye kapalıdır) (Kesintili zil sesi: yaklaşık 2 saniye) Batarya veya şarj cihazı arızalı 000BookCS3630DA.indb249000BookCS3630DA.indb249 2019/07/2917:50:072019/07/2917:50:07250 Türkçe (2) Şarj edilebilir pilin şarj süresi ve sıcaklıklar hakkında Sıcaklıklar ve şarj süresi, Tablo 2’de görüldüğü gibi olacaktır. Tablo 2 Şarj makinesi UC18YSL3 Batarya Batarya tipi Li-ion Bataryaların şarj edilebileceği sıcaklık aralığı -10°C – 50°C Şarj gerilimi V 14,4 18 Şarj süresi, yaklaşık (20°C’de) BSL14xx serisi BSL18xx serisi Çok voltlu seri (4 hücre) (8 hücre) (5 hücre) (10 hücre) (10 hücre) min. BSL1415S

BSL1815S : 15 BSL1815 : 15 BSL1815X : 15 BSL1820 : 20 BSL1825 : 25 BSL1830C : 30 BSL1830 : 20 BSL1840 : 26 BSL1850 : 32 BSL1860 : 38 BSL36A18 : 32 USB Şarj gerilimi V 5 Şarj akımı A2 NOT Şarj süresi, ortam sıcaklığına ve güç kaynağının voltajına göre farklılık gösterebilir.

4. Şarj cihazının elektrik fi şini prizden çıkarın.

Şarj cihazını sıkıca tutun ve bataryayı çekerek çıkarın. NOT Şarj işleminden sonra bataryayı makineden çıkardığınızdan emin olun. Yeni bataryalar, vb. durumundaki elektrik boşalmasıyla ilgili Yeni bataryaların dahili kimyasal maddeleri ve uzun bir süre boyunca kullanılmayan bataryalar aktif hale getirilmiş olmadığı için, birinci ve ikinci kez kullanımlarında elektrik boşalması düşük olabilir. Bu geçici bir olaydır ve bataryaları 2 - 3 kez şarj ederek şarj etmek için gerekli olan normal süre eski haline gelecektir. Bataryanın daha uzun süre çalışması için yapılması gerekenler. (1) Bataryaları tamamen tükenmeden önce yeniden şarj edin. Aletin gücünün azaldığını hissettiğiniz zaman, aleti kullanmayı durdurun ve bataryayı yeniden şarj edin. Aleti kullanmaya devam edersiniz ve elektrik akımını tüketirseniz, batarya hasar görebilir ve ömrü kısalacaktır. (2) Yüksek sıcaklıklarda şarj etmekten kaçının. Şarj edilebilir bir batarya kullanımdan hemen sonra sıcak olacaktır. Bu şekildeki bir batarya kullanımdan hemen sonra şarj edilirse, dahili kimyasal maddesi bozulacak ve batarya ömrü kısalacaktır. Bataryayı kenara koyun ve bir süre soğuduktan sonra yeniden şarj edin. İKAZ ○ Eğer batarya uzun bir süre doğrudan güneş ışığ ına maruz kalan bir yerde bırakılması veya az önce kullanılmış olması nedeniyle ısınmışken şarj edilirse, şarj cihazının şarj gösterge lambası 0,3 saniye boyunca yanar, 0,3 saniye boyunca yanmaz (0,3 saniye boyunca kapalıdır). Böyle bir durumda, şarj işleminden önce akünün soğumasını bekleyin. ○ Şarj gösterge lambası titreyerek yandığında (0,2 saniyelik aralıklarla), şarj aletinin pil konektöründe yabancı nesneler olup olmadığını kontrol edin ve varsa çıkartın. Yabancı nesne yoksa, muhtemelen batarya veya şarj cihazı arıza yapmış demektir. Hemen yetkili Servis Merkezi'ne götürün. ○ UC18YSL3 çıkarılmışken dahili mikro bilgisayarın bataryanın şarj edildiğini algılaması yaklaşık 3 saniye süreceğinden, şarja devam etmek için yeniden takmadan önce en az 3 saniye bekleyin. Batarya 3 saniye dolmadan yeniden takılırsa, doğru şarj edilmeyebilir.

TESTERE ZINCIRININ TAKILMASI

(YENISIYLE DEĞIŞTIRILMESI) DİKKAT ○ Kazaları önlemek için üniteyi mutlaka kapatın ve aküsünü çıkarın. ○ “TEKNİK ÖZELLİKLER” bölümünde belirtilenler dışında testere zinciri veya kılavuz çubuk kullanmayın. UYARI Testere zincirinin sizi yaralamasını önlemek için iş eldivenleri takın ve çok dikkatli olun. NOT ○ Testere zincirini çıkarırken yağ boşaltma ağzındaki, yağ deliğindeki ve kılavuz çubuk oluğundaki testere talaşını giderin. Testere talaşının birikmesi ünitenin arıza yapmasına neden olabilir. ○ Teknik özelliklere uygun, doğru tipte testere zinciri kullanın. Yanlış tipte bir kılavuz zincir takarsanız, testere zinciri yerinden çıkabilir ve yaralanmaya neden olabilir.

ıkarılması (Şek. 6) 1 Gevşetmek için düğmeyi bir kez çevirin. 2 Gerdirme kadranını yarım tur çevirip gevşetin. 3 Birlikte verilen alyan anahtarını kullanarak, cıvatayı hiçbir direnç kalmayıncaya kadar gevşetin. 4 Yan kapağı çıkarmak için düğmeyi çevirin.

2. Testere zincirinin ve kılavuz çubuğun çıkarılması

(Şek. 7) Testere zincirini ve kılavuz çubuğu, okla gösterilen yönde çıkarın. 000BookCS3630DA.indb250000BookCS3630DA.indb250 2019/07/2917:50:072019/07/2917:50:07251 Türkçe

3. Yeni testere zincirinin zincir dişlisine takılması

(Şek. 8, 9) Testere zincirini, zincirin yönüne dikkat ederek kılavuz çubuğun ucuna takın ve zinciri zincir dişlisiyle doğru bir şekilde kavraştırın.

4. Yan kapağın takılması

1 Cıvatayı cıvata deliği ile hizalayın. (Şek. 10) 2 Yan kapağın gerdirme kadranını, zincir gerdirme aparatının kaidesi kılavuz çubuğu zincir gerdirme aparatının deliğine girecek biçimde ayarlayın ve yan kapağı takın. (Şek. 11) 3 Geçici olarak sabitlemek için düğmeyi bir kez çevirin. (Şek. 12)

5. Testere zinciri gergisinin ayarlanması (Şek. 13)

○ Kılavuz çubuğun ucunu yukarı kaldırırken, testere zinciri gergisini ayarlamak için gerdirme kadranını çevirin. ○ Testere zincirinin gergisini artırmak için gergi kadranını sağa, azaltmak içinse sola çevirin.

6. Testere zinciri gergisinin kontrol edilmesi (Şek. 14)

Testere zincirinin gergisini, testere zincirini kılavuz çubuğun merkezinden hafi fçe kaldırdığınız zaman zincirin tahrik halkası ile kılavuz çubuk arasındaki mesafe 0,5 – 1 mm arasında olacak biçimde ayarlayın.

7. Düğmenin sabitlenmesi (Şek. 15)

1 Ayar işlemi tamamlanınca kılavuz çubuğu kaldırın ve düğmeyi sonuna kadar sıkın. 2 Cıvatanın iyice sıkıldığından emin olun.

KKAT Zincirin gergisini ayarladıktan sonra kadranı iyice sıkın. Gevşek olması yaralanmaya neden olabilir.

KULLANIM ÖNCESI KONTROLLER

VE HAZIRLIKLAR Kullanmadan önce aşağıdaki kontrolleri ve hazırlıkları yapın. DİKKAT ○ Kazaların önlenmesi için, akünün gövdeden çıkarılmış olmasına dikkat ederek 1 - 4 arası adımları tekrarlayın. ○ Basılı durumdayken kilit düğmesini sabitlemeyin. Anahtar kazayla devreye girerse ünite beklenmedik bir anda çalışmaya başlayarak yaralanmaya neden olabilir.

1. Anahtarın kapalı konumda olmasını sağlamak

○ Anahtarın etkin olup olmadığını bilmeden aküyü takmanız ünitenin beklenmedik bir anda çalışmasına, bu da kazaya neden olabilir. ○ Kilit düğmesine basılıyken anahtarın etkinleştirilmesi durumunda ünite çalışır, anahtar b ırakıldığında ise ünite kapanır.

2. Testere zinciri gergisinin kontrol edilmesi

○ Testerenin zinciri doğru gerdirilmemişse, testere zincirinin veya kılavuz çubuğun hasar görmesi ya da arızalanması söz konusu olabilir. 5 - 7 arası adımları (“Testere zincirinin takılması (yenisiyle değiştirilmesi))” takip ederek doğru gerginin elde edilmesini sağlayın. ○ Testere zinciri özellikle yeniyken gergin konumdadır. Bu nedenle gergiyi zaman içinde düzenli olarak kontrol edip gerektiği gibi ayarlayın. ○ Düğmesinin de iyice sıkıldığını kontrol edin.

3. Zincir freninin çalışmasını kontrol etme (Şek. 16)

DİKKAT ○ Zincir freni bir acil durdurma cihazı olsa da, tamamen güvenilir değildir. Geri tepme riskini önlemek için her zaman dikkatlice çalışın. ○ Zincir freni, başlatma s ırasında ve acil durumlarda kullanılmak üzere tasarlanmıştır. Her türlü durdurma işinde bu freni kullanmayın. ○ Zincir freninin testere talaşı birikmesi vs. gibi bir nedenle yanlış işlev yapmasını önlemek için düzenli olarak temizleyin. ○ Zincir freni, güvenli kullanımı garanti eden önemli bir aksamdır. Frenin çalışması hakkında sorularınız varsa, Yetkili HiKOKI Servis Merkezi'ne başvurun. Zincir freni, ünitenin geri tepmesi vs. gibi kritik durumlarda olası riskleri en aza indirmek amacıyla cihazı durduran bir acil durdurma cihazıdır. (bkz. “Geri tepmenin nedenleri ve operatörün bunu önlemek için yapabilecekleri.”) Fren kolunu ileri iterek zincir frenini etkinleştirdiğiniz zaman testere zincirinin hareketi durur. Fren kolunu kendinize doğru çekerseniz fren serbest kalır. Zincir freninin çalışmasını kontrol etmek istediğinizde ünite motorunu durdurun, aküyü çıkarın, fren kolunu etkinleştirin ve testere zincirini elinizle çekin. Testere zincirinin hareket etmemesi zincir freninin etkinleştiğ

anlamına gelir. NOT Bu işlemi yaparken mutlaka kalın iş eldiveni takın. Testere zinciri çok keskin olduğundan, sert bir şekilde çekmeniz parmaklarınızın yaralanmasına neden olabilir.

4. Zincir yağının kontrol edilmesi

○ Bu ünite, içinde zincir yağı olmadan tedarik edilmektedir. Kullanmadan önce yağ tankını yağ ile doldurun. (Şek. 17) ○ Çalışma sırasında düzenli olarak yağ seviyesi kontrol camından bakarak seviyeyi kontrol edin, gerektiğinde yağ takviyesi yapın. ○ Anahtar panosunda ışık anahtarına basarsanız bir LED ışık yanar ve çalışma sırasında görüş kabiliyetinizi artırır.

ek. 18) (bunu 6. adımda kontrol edin) ○ Zincir yağı biterse orijinal HiKOKI zincir yağı veya piyasadaki muadillerinden birini satın alıp kullanın. ○ Zincir yağı otomatik olarak yağlanır. Otomatik yağlamadaki yağ boşaltma miktarı fabrikada “maksimum” olarak ayarlanmıştır. Bu boşaltım miktarını azaltmak için, gövdenin arka kısmındaki yağ pompası ayarlayıcıyı saat yönünde çevirin. (Şek. 19) NOT ○ ağ tankının kapasitesi yaklaşık 80 ml dir. Aşırı miktarda doldurulması halinde, fazla gelen yağ taşma ağzından dı şarı bırakılacaktır. ○ Bir miktar yedek zincir yağını deponuzda bulundurmanızı öneririz. Zincir yağı olmadan çalışmaya devam ederseniz testere zinciri yanabilir veya motor arızalanabilir. ○ Yağ tankına toz veya başka yabancı maddelerin nüfuz etmesini önleyin. Yağ tankına toz veya başka yabancı madde nüfuz ederse ünite arızalanabilir. ○ Tankta kalan zincir yağı, bu ünitenin yapısı nedeniyle sızabilir. Bu bir arıza durumu değilse de, ünitenin muhafaza edildiği yeri kirletebileceğinden dikkatli olun. Üniteyi muhafaza ederken yağ tankındaki yağı tamamen boşaltın ve ana gövdenin altına olası sızıntıları emebilecek bir malzeme yerleştirin.

5. Akünün takılması (Şek. 4)

Şekil 4'te gösterildiği gibi, yerine oturana kadar sıkıca itin. UYARI Aküyü güvenli ve dikkatli bir şekilde bağlayın. Akü güvenli bir şekilde bağlanmazsa yere düşebilir ve yaralanmaya neden olabilir.

6. LED ışığın çalışıp çalışmadığını kontrol etme

(Şek. 18) ○ Işık anahtarına bastığınız zaman LED ışık yanar, anahtarı bıraktığınızda ise söner. ○ LED ışık, kesme kenarını aydınlatır. ○ Ayrıca, kalan yağ seviyesini daha kolay kontrol edebilmeniz için, yağ seviyesi kontrol camının iç kısmını da aydınlatır. 000BookCS3630DA.indb251000BookCS3630DA.indb251 2019/07/2917:50:072019/07/2917:50:07252 Türkçe NOT Işık kirlenmişse yumuşak bir bezle vs. silerek hasar görmesini önleyin. Işık hasarlıysa, parlaklığı azalacaktır.

7. Frenin etkin olup olmadığını kontrol etme

○ Kilit düğmesine basılıyken anahtarın etkinleştirilmesi durumunda ünite çalışır, anahtar bırakıldığında ise ünite kapanır. ○ Ayrıca, anahtar bırakıldıktan 1-3 saniye sonra ünite fren uygulayarak testere zincirinin dönüşünü durdurur. ○ Kullanmadan önce, frenin etkin olduğunu kontrol edin. UYARI Fren etkinleştirildiği zaman açığa çıkacak olan itme kuvvetine karşı temkinli olun. Üniteyi yere düşürmeniz yaralanmanıza neden olabilir.

8. Zincir yağı boşaltım

ını kontrol etme (Şek. 19, 20) ○ Ünite açılırken, zincir yağı testere zincirini ve kılavuz çubuğu otomatik olarak yağlar. ○ Ünite çalışmaya başladıktan sonraki 2-3 dakika içinde yağ beslemesi başlamıyorsa, yağ boşaltma ağzının çevresinde testere talaşı birikmesi olup olmadığını kontrol edin. (bkz. “Zincir yağı boşaltma ağzının temizlenmesi.”) (bkz. “Zincir yağının kontrol edilmesi.”) Anahtarın çalışması Kilit düğmesine basılırken anahtar etkinleştirilince testere zinciri dönmeye başlar. (Şek. 21) Kilit düğ mesine basılmadığı takdirde anahtar etkinleştirilemez. Anahtar etkinleştirildikten sonra, testere zinciri anahtara basıldığı sürece dönmeye devam eder. Ayrıca, LED ışık yanık kalır. Anahtar bırakıldığında ise, testere zincirinin dönüşünü durdurmak için fren uygulanır. DİKKAT Basılı durumdayken kilit düğmesini sabitlemeyin. Anahtar kazayla devreye girerse ünite beklenmedik bir anda çalışmaya başlayarak yaralanmaya neden olabilir. Kancanın kullanılması Üniteyi asmak için ip vs. bağlayabileceğiniz kancayı çekerek üniteden çıkarın. (Şek. 23) DİKKAT Kancayı kullanırken, ünitenin düşme riski olmayacak bir biçimde sağlam olarak asıldığı nı kontrol edin. Ünitenin düşmesi kazaya neden olabilir.

BATARYA DOLULUK GÖSTERGESİ

Bataryanın kalan kapasitesini, gösterge lambasını yakmak için batarya doluluk göstergesi düğmesine basarak kontrol edebilirsiniz. (Şek. 22, Tablo 3) Gösterge batarya doluluk göstergesi düğmesine basıldıktan yaklaşık 3 saniye sonra kapanacaktır. Ortam sıcaklığı ve bataryanın durumu gibi hafi f farklılıklar olduğu için batarya doluluk göstergesini bir kılavuz olarak düşünmek en iyisidir. Aynı zamanda batarya doluluk göstergesi bir alet veya şarj cihazında bulunanlardan farklı olabilir. Tablo 3 Lambanın durumu Kalan Pil Gücü Yanıyor ; Kalan batarya gücü %75’in üzerinde Yanıyor ; Kalan batarya gücü %50 – %75. Yanıyor ; Kalan batarya gücü %25 – %50. Yanıyor ; Kalan batarya gücü %25’in altında Yanıp sönüyor ; Batarya gücü bitmek üzere. Bataryayı en kısa sürede şarj edin. Yanıp sönüyor ; Yüksek sıcaklık dolayısıyla çıkış gücü askıya alındı. Bataryayı aletten çıkarın ve tamamen soğumasına izin verin. Yanıp sönüyor ; Hata veya arıza nedeniyle çıkış gücü askıya alındı. Sorun bataryayla ilgili olabilir, bu nedenle satıcınızla iletişim kurun. Kalan pil göstergesi, ortam ısısı ve pil özelliklerine bağlı olarak bir miktar farklı gösterdiğinden bunu bir referans olarak kabul edin. NOT ○ Anahtar paneline çok fazla güç uygulamayın veya kırmayın. Bu bir soruna yol açabilir. ○ Pil güç tüketiminden tasarruf etmek üzere kalan pil gösterge lambası, kalan pil gösterge basıldığında yanar. KESME İŞLEMLERİ DİKKAT ○ Kullanmaya başlamadan önce, zincir freninin doğru çalıştığını kontrol edin. ○ Kullanım sırasında tutamağı her iki elinizle sıkıca kavrayın. ○ Keresteyi alt kısmından keserken testere zincirinin keresteye çarpmadığından emin olun. Ünite geri teperse yaralanabilirsiniz. ○ Mola verdiğinizde veya çalışmanız bitince ünite motorunu durdurun ve aküyü ana gövdeden çıkarın. Çalışma alanını ve çevreyi kontrol edin, yaralanmalara, kazalara veya arızalara neden olabilecek cisimler olmadığından emin olun, varsa bunları çalışmaya başlamadan önce giderin. Özellikle de, çalışmak için basacak bir zemin oluşturmaya çalışırken, devrilmeye neden olabilecek hiçbir dengesizlik veya cisim bulunmadığı nı teyit edin. Ağaçları devirirken ağacın devrileceği ya da yuvarlanacağı yöne çok dikkat edin ve devirmeye başlamadan önce olası bir acil durumda kaçabileceğiniz bir güzergâh belirleyin. 1 Anahtarın kapalı konumda olmasını sağlamak Anahtarın etkin olduğunu bilmeden aküyü takmanız ünitenin beklenmedik bir anda çalışmasına, bu da kazaya neden olabilir. 2 Akünün takılması (Şek. 4) Şekil 4'te gösterildiği gibi, yerine oturana kadar sıkıca itin. 3 Anahtarın etkinleştirilmesi Testere zincirinin keresteye temas etmemesine özen göstererek anahtarı etkinleştirin ve testere zinciri hızlanınca kesme işine başlayın. UYARI ○ Üniteyi açarken, testere zincirinin malzemeye veya başka bir cisme temas etmediğinden emin olun.

Kullanım sırasında testere zincirinin yabancı maddelerle temas etmesini önleyin. Özellikle, kesme işini tamamladıktan sonra zincirin yere değmemesine özen gösterin. NOT Çalışma sırasında ünitedeki yağın bitmemesi için, yağ tankını önceden doldurun. 000BookCS3630DA.indb252000BookCS3630DA.indb252 2019/07/2917:50:072019/07/2917:50:07253 Türkçe

1. Genel kesme işlemleri

(1) Testereyi, keseceğiniz ahşaptan bir miktar uzakta tutarak ünitenin gücünü AÇIN. Sadece ünite tam hıza ulaştıktan sonra testereyle kesme işine başlayın. (2) İnce bir ahşap parçası keseceğiniz zaman, kılavuz çubuğun taban kısmını ahşaba doğru, testereyi ise aşağı doğru bastırın (Şek. 24). (3) Kalın bir ahşap parçası keseceğiniz zaman, ünitenin ön kısmındaki çiviyi ahşaba doğru bastırın ve çiviyi bir dayanak olarak kullanarak kol hareketiyle ahşabı kesin (Şek. 25). (4) Bir ahşabı yanlamasına keserken, ünite gövdesini

lavuz çubuk altta kalacak biçimde sağa çevirin ve ön kabzanın üst kısmını sol elinizle tutun. Kılavuz çubuğu yatay olarak tutun ve ünite gövdesinin ön kısmındaki çiviyi bel hizasına getirin. Çiviyi bir dayanak olarak kullanmak suretiyle arka kabzayı sağa çevirerek ahşabı kesin. (Şek. 26) (5) Ahşabı alt kısmından başlayarak keserken, kılavuz çubuğun üst kısmının ahşaba hafi fçe temas etmesini sağlayın. (Şek. 27) (6) Kullanım talimatlarına dikkatle uymanın yanı sıra, kullanmadan önce zincirli testerenin pratik kullanımına yönelik tavsiyeler edinin veya en azından kesme tezgâhı üzerinde yuvarlak keresteler keserek zincirli testereyi kullanmaya alışın. (7) Desteklenmemiş kütükleri veya keresteleri kesmeniz gerekiyorsa, öncelikle bir kesme tezgâh ı veya buna benzer başka bir uygun yöntemle bu malzemeleri sağlam bir şekilde destekleyin. UYARI ○ Ahşabı alt kısmından başlayarak keserken, zincirin ahşaba sert bir şekilde temas etmesi sonucu ünitenin kullanıcıya doğru geri tepmesi riski vardır. ○ Kesim tamamlanınca kılavuz çubuğun aniden kontrolden çıkması riski bulunduğundan, ahşabı alt kısmından başlayarak sonuna kadar aralıksız bir şekilde kesmeye çalışmayın. ○ Çalışır durumdaki zincirli testerenin zemine veya çitlere temas etmesini önleyin.

(1) Devrilmemiş bir ağaçtaki dalları keserken: Kalın bir dal, ağacın gövdesinden uzak bir noktadan başlayarak kesilmelidir. Öncelikle alt kıs ımdan başlayarak 1/3'lük kısmı kesin, ardından yukarıdan aşağı doğru olan kısmı kesin. Son olarak da, ağacın gövdesiyle aynı hizada olan kalan kısmı kesin. (Şek. 28) UYARI ○ Düşen dallara karşı temkinli olun. ○ Zincirli testerenin geri tepmesine karşı temkinli olun. (2) Devrilmiş bir ağaçtaki dalları keserken: Öncelikle yere temas etmeyen dalları, ardından da yere temas eden dalları kesin. Yere temas eden kalın dalları keserken ilk önce yukarıdan aşağıya doğru yarısını, ardından da aşağıdan yukarıya doğru kalan kısmı kesin. (Şek. 29) UYARI ○ Yere temas eden dalları keserken kılavuz çubuğun basınç nedeniyle zorlanıp tıkanmamasına dikkat edin. ○ Son kesim adımında aniden yuvarlanmaya başlayabilecek kütüklere karşı temkinli olun.

Şek. 30'de gösterildiği gibi konumlandırılmış bir kütüğü keserken, öncelikle alt kısımdan başlayarak 1/3'lük kısmı, ardından da yukarıdan başlayarak kalan kısmı kesin. Şek. 31'de gösterildiği gibi delik yapacak şekilde konumlanmış bir kütüğü keserken, öncelikle yukarıdan başlayarak 2/3'lük kısmı, ardından da aşağıdan başlayarak kalan kısmı kesin. UYARI ○ Kılavuz çubuğun basınç nedeniyle kütüğe yapışmasını önleyin. ○ Eğimli bir zeminde çalışıyorken, kütüğün yokuş yukarı yönde olan kısmından çalışın. Yokuş aşağı yönünde çalışırsanız kestiğiniz kütük kendinize doğru yuvarlanabilir.

(1) Alttan kesme ( , Şek. 32): Ağacın devrilmesini istediğiniz yöne doğru bakarak alttan kesin. Alttan kesilecek kısım, ağaç çapının 1/3'ü kadar olmalıdır. Ağaçları asla doğru bir şekilde alttan kesim yapmadan devirmeyin. (2) Ters kesme ( , Şek. 32): Yatay alt kesime paralel olarak ve 5 cm yukarıdan bir ters kesim yapın. Kesim sırasında zincir sıkışırsa testereyi durdurun ve zincirin serbest kalması için kamalar kullanın. Ağacın boydan kesmeyin. UYARI ○ Ağaçlar, insanlara, şebeke hizmetlerine ya da başkalarının mallarına zarar verecek biçimde devrilmemelidir. ○ Devrilen ağaç büyük ihtimalle yokuş aşağı yönde yuvarlanacağı veya kayacağı için, devirme işleri sırasında yokuş yukarı yönde durun. Kesme işleri hakkında önlemler Büyük hacimli veya kesintisiz işler için Ünitenin yüksek bir sıcaklığa maruz kaldığı, motorun ve ünitenin içindeki diğer elektronik aksamın korunması amacıyla LED ışığın yanıp sönmesiyle belirtilir. Ağır bir yükle veya kesintisiz olarak kesim yapar veya zorlayarak iterseniz motor ve elektronik aksam ısınır ve LED ışık yanıp söner. NOT ○ LED ışık yanıp sönerse üniteyi kullanmaya ara verin ve iyice soğumasını bekleyin. Kullanmaya devam etmeniz ünitenin hasar görmesine neden olabilir. ○ Ayrıca, kesintisiz çalışıyorsanız, aküyü değiştirmeden önce ünitenin en az 15 dakika boyunca iyice soğumasını bekleyin. ○ İşe ara vermenizden sonra gücü yeniden açtığını zda LED ışık yanıp sönüyorsa ünite yeterince soğumamış demektir; gücü açmadan önce ünitenin bir süre daha soğumasını bekleyin. Zincirli testereyi kavrama/itme kuvveti Zincirli testereyi her zaman sıkı tutun. Ayrıca, zincirli testereye gereğinden fazla kuvvet uygulamayın. Kesim sırasında zincirli testereye kuvvet uygulamanız kesme hızını yükseltmeyecektir. Aksine motoru yoracak, performansı bozacak ve motorun ya da kılavuz çubuğun hasar görmesine ya da arızalanmasına neden olacaktır. Üniteyi, testere zincirinin uygun hız aralığında kullanın. Özellikle, testere zincirinin aşırı kuvvet uygulanması sonucu durması (sıkışması), yaralanmaya veya ünitenin arızalanmasına neden olabilir. Zincir yakalayici ○ Zincir yakalayıcı, zincirin tam altında güç ba şlığının üstünde yer alır ve kopan zincirin testere kullanıcısına çarpmasını engeller. ○ Testere zinciri koparsa, “Testere zincirinin takılması (yenisiyle değiştirilmesi)” bölümündeki talimatlara uygun bir şekilde zinciri yenisiyle değiştirin. ZİNCİR BIÇAĞININ BİLEYLENMESİ DİKKAT Kazaları önlemek için üniteyi mutlaka kapatın (motorunu durdurun) ve aküsünü ana gövdeden çıkarın. Ayrıca, testere zincirlerini kullanırken mutlaka kalın iş eldiveni takın. 000BookCS3630DA.indb253000BookCS3630DA.indb253 2019/07/2917:50:072019/07/2917:50:07254 Türkçe NOT Testere zincirini zincir ana gövdeye takılıyken bileyleyin. Derinlik göstergesinin kılavuz çubuktaki orta konuma ayarlanmasını da yine zincir gövdeye takılıyken yapın. Testere zincirleri körelmeye başlayınca motora ve tüm gövde parçalarına fazladan yük biner ve ünitenin verimi düşer. Ünitenin en yüksek performansla çalışması için düzenli bakım uygulanmalı ve testere zinciri her zaman keskin tutulmalıdır.

Yuvarlak törpü, Şek. 33’te gösterildiği gibi çapının beşte biri bıçağın üst kısmından dışarı taşacak şekilde zincirli bıçağa karşı tutulmalıdır. Yuvarlak eğeyi Şek. 34'te gösterildiği gibi kı lavuz çubuğa karşı 30° açıyla tutarak ve Şek. 35'da gösterildiği gibi düz durmasını sağlayarak bıçakları bileyleyin. Tüm testere bıçaklarının aynı açıyla bileylenmesini sağlayın; aksi takdirde aletin verimliliği düşer. Bıçakların doğru bileylenmesi için gerekli olan açılar Şek. 36'de gösterilmiştir. (Yuvarlak törpü ayrıca satılır.)

2. Derinlik göstergesinin ayarlanması

DİKKAT ○ Geri tepme önleyici kayış ile koruyucu halkasını zımparalamayın, bu parçaların deforme olmasına izin vermeyin. ○ Derinlik göstergeleri önceden belirlenen boyutlara ve şekillere göre ayarlanmalıdır; aksi takdirde geri tepme riski artar ve yaralanma meydana gelebilir. Geri tepme önleyici kayı

Koruyucu halka Derinlik göstergeleri de aynı şekilde hizalanmalıdır, zira bunlar kesicinin ahşap içine girdiği konumdaki derinliği ölçmek için kullanılırlar. Testere zincirini bileylerken derinlik göstergesini iki üç sefer de bir kontrol edin. Testere zincirinin üzerine bir derinlik göstergesi birleştirme parçası yerleştirin, göstergenin oluktan bakınca görünür olmasını sağlayın ve derinlik göstergesi birleştirme parçasının dışındaki kalan kısmı pahlamak için düz bir eğe kullanın. (Şek. 38) (derinlik göstergesi birleştirme parçası ile düz eğe ayrıca satılır.) Derinlik göstergesini eğeledikten sonra göstergenin ön kısmını ilk hali gibi yuvarlak şekle getirin. (Şek. 39) Testere zincirini bileyledikten sonra, eğe talaşlarını gidermek için zincir yağının içine batırın. Eğe talaşları giderilemiyorsa, testere zinciri ve kılavuz çubuk kullanım sırasında hızlıca aşınır.

○ Bir USB cihazı elektrik prizinden şarj etme. (Şek. 48-a) ○ Bir USB cihazı ve bataryayı elektrik prizinden şarj etme. (Şek. 48-b) ○ USB cihazının şarj edilmesi. (Şek. 49) ○ USB cihazının şarj edilmesi tamamlandığında. (Şek. 50)

Çalışmadan sonra üniteyi depoya kaldırmadan önce her bir parçasını kontrol edin ve gereken bakımları uygulayın. DİKKAT Bakım veya kontrol sırasında ünite motorunu durdurun ve aküyü ana gövdeden çıkarın. Ayrıca, şarj cihazının elektrik fi şini prizden çekin.

1. Testere zincirlerinin kontrol edilmesi

○ Testere zincirini sık sık kontrol edin. Sıra dışı bir durumla karşılaşmanız halinde, “Testere zincirinin takılması (yenisiyle değiştirilmesi)” bölümündeki talimatlara uygun bir şekilde zinciri yenisiyle değiştirin. ○ Zincir gergisini kontrol edin ve gerekiyorsa doğru şekilde ayarlayın. ○ Testere zinciri körleşince üniteyi kullanmaya ara verin ve “Zincir biçağinin bileylenmesi” bölümüne uygun bir şekilde bileyleyin.

Paslanmaya karşı koruma sağlamak için, her kullanımdan sonra testere zincirini ve kılavuz çubukları dikkatlice yağlayın. UYARI Testere zinciri kullanırken yaralanmalara karşı tedbir olarak eldiven takın.

2. Yan kapağın ve fren takımı odasının temizlenmesi

(Şek. 40, 41) Parçaların içinde kalan testere talaşını giderin. NOT Yan kapağı, fren takımı odasını, zincir yağı boşaltma ağzını ve kılavuz çubuğu temizlerden mutlaka “Testere zincirinin takılması (yenisiyle değiştirilmesi)” bölümüne başvurun ve testere zincirini o şekilde sökün.

3. Zincir yağı boşaltma ağz

ının temizlenmesi (Şek. 42) Zincir yağı boşaltma ağzını temizlemeden önce yan kapağı ve kılavuz çubuğu sökün.

4. Kılavuz çubuğun temizlenmesi (şek. 9, 43)

Kılavuz çubuğun veya yağ boşaltma ağzının oluklarında testere talaşı vs. birikirse yağ akışı kısıtlanabilir ve ünite arızalanabilir. Kullandıktan sonra ve testere zincirini değiştirirken kılavuz çubuğunu çıkarın oluklarda kalan testere talaşını iyice giderin. (bkz. “Testere zincirinin takılması (yenisiyle değiştirilmesi)”).

5. Kömürlerin incelenmesi (Ş

ek. 44) Motorda sarf malzemesi olan kömürler kullanılır. Aşırı yıpranmış kömürler motorda soruna yol açabileceğinden kömürler yıprandığında veya “aşınma sınırına” yakın olduğunda kömürleri değiştirin. Ayrıca, kömürleri daima temiz tutun ve kömür tutucuların içinde serbestçe kayabildiklerinden emin olun. NOT Kömürü yenisiyle değiştirirken HiKOKI Kömür Kod No. 999068'ü kullandığınızdan emin olun.

6. Kömürlerin değiştirilmesi

Kömürü önce kömür kapağını çıkararak ve ardından kömürün çıkıntısını düz başlı bir tornavida vs. ile Şek. 45’de gösterildiği gibi iterek çıkarın. Karbon fırçayı takarken, karbon fırçanın iğnesi (bkz: Şek. 46) fırça borusunun temas kısmına uygun olacak şekilde yönü seçin. Ardından, Şek. 47’da görüldüğü gibi parmağınızla içeri itin. Son olarak, fırça kapağını takın. UYARI ○ Kömürün çivisini kömür tüpünün temas kısmına taktığınızdan emin olun. (Sağlanan iki çividen birini kullanabilirsiniz.) ○ Bu işlemde hata yapılması kömür çivisinin deforme olmasına neden olarak motorda çok erken sorun çıkmasına neden olacağından dikkatli olunmalıdır.

7. Montaj vidalarının incelenmesi

Tüm montaj vidalarını düzenli olarak inceleyin ve sağlam şekilde sıkıl ı olduğundan emin olun. Gevşeyen vidaları derhal sıkın. Gevşemiş vidalar ciddi tehlikelere yol açabilir.

Motorun sargısı aletin “kalbidir”. Sargının hasar görmesi veya yağ ya da suyla ıslanmaması için gerekli özeni gösterin. 000BookCS3630DA.indb254000BookCS3630DA.indb254 2019/07/2917:50:082019/07/2917:50:08255 Türkçe

9. Terminallerin kontrolü (alet ve batarya)

Terminaller üzerinde talaş ve toz birikmediğinden emin olmak için kontrol edin. Zaman zaman çalışma öncesinde, sırasında ve sonrasında kontrol edin. DİKKAT Terminaller üzerinde biriken talaş veya toz varsa bunları temizleyin. Bu işlemin yapılmaması arızayla sonuçlanabilir.

10. Aletin dışının temizlenmesi

Zincirli testere kirlenmişse, yumuşak bir kuru bezle veya sabunlu suyla hafi fçe nemlendirilmiş bir bezle silin. Plastiği eritebileceklerinden, klorlu çözücüler, benzin veya tiner kullanmayın.

Üniteyi depoya kaldırmadan önce her bir parçasını temizleyip gereken bakımları yapın ve zincir kutusunu kılavuz çubuğa monte edin. Zincirli testereyi, 40°C'nin altındaki ve çocukların erişemeyeceği yerlerde saklayın. NOT Lityum-iyon Bataryaları Saklama. Lityum-iyon bataryaları saklamadan önce tamamen şarj oldukları ndan emin olun. Bataryaların uzun süre düşük şarjla saklanması (3 ay veya daha fazla) performansta düşmeye neden olabilir, batarya kullanım süresini önemli ölçüde azaltabilir veya bataryaları şarj edilemez hale getirebilir. Bununla birlikte, önemli ölçüde azalan batarya kullanım süresi, bataryaların iki ila beş kez üstüste şarj edilip kullanılmasıyla düzeltilebilir. Eğer ard arda şarj edilip kullanılmasına rağmen batarya kullanım süresi çok kısaysa, bataryaların kullanım ömrü bitmiştir ve yeni bataryalar almanız gerekir. İKAZ Ağırlaş aletlerinin kullanımı ve bakımı konusunda her ülkede yürürlükte olan güvenlik düzenlemelerine ve standartlarına uygun davranılmalıdır.

AKSESUARLARIN SEÇİLMESİ

Bu makinenin aksesuarları sayfa 388’de listelenmişir. HiKOKI akülü el aletleri için batarya kullanımı hakkında önemli not Daima belirlenmiş orijinal bataryalardan birini kullanın. Tarafımızca belirlenenler dışındaki bataryalarla kullanılmaları durumunda, veya bataryanın sökülmesi ve modifi ye edilmesi (örneğin, hücrelerin veya diğer iç parçaların sökülmesi veya değiştirilmesi) halinde akülü el aletlerimizin emniyetini ve performansını garanti edemiyoruz. GARANTİ HiKOKI Elektrikli El Aletlerine ülkelere özgü hukuki düzenlemeler çerçevesinde garanti vermekteyiz. Bu garanti, yanlış veya kötü kullanım, normal aşınma ve yıpranmadan kaynaklanan arıza ve hasarları kapsamamaktadır. Şikayet durumunda, Elektrikli El Aleti, sökülmemiş bir şekilde, bu kullanım kılavuzunun sonunda bulunan GARANTİ BELGESİYLE birlikte bir HiKOKI yetkili servis merkezine gönderilmelidir. Havadan yayılan gürültü ve titreşimle ilgili bilgiler Ölçülen değerlerin EN60745 ve ISO 4871’e uygun olduğu tespit edilmiştir. Ölçülmüş A-ağırlıklı ses gücü seviyesi: 100 dB (A) Ölçülmüş A-ağırlıklı ses basınç seviyesi: 87 dB (A) Belirsizlik K: 3dB (A) Kulak koruma cihazı takın. EN60745’e göre belirlenen toplam vibrasyon değerleri (üç eksenli vektör toplamı).

Belirsizlik K = 1,5 m/s

Beyan edilen toplam titreşim değeri standart bir test yöntemine göre ölçülmüştür ve bir aleti diğeriyle karşılaştırmak için kullanılabilir. Aynı zamanda, bir ön maruz kalma değerlendirmesi olarak da kullanılabilir DİKKAT ○ Elektrikli aletin kullanımı sırasında vibrasyon emisyonu aletin kullanma şekline bağlı olarak belirtilen değerden farklılık gösterebilir. ○ Gerçek kullanım koşullarındaki risklerin değerlendirmesini esas alarak kullanıcıyı koruyacak güvenlik önlemlerini belirleyin (kullanım süresine ilave olarak aletin kapatıldığı ve rölantide çalıştığı zamanlarda çalışma çevriminde yer alan tüm parçaları dikkate almak suretiyle) operatörü korumak için gerekli güvenlik önlemlerini belirlemek için. NOT HiKOKI’nin süregelen araştırma ve geliştirme programına bağlı olarak burada belirtilen teknik özelliklerde önceden bildirimde bulunulmadan değişiklik yapılabilir. 000BookCS3630DA.indb255000BookCS3630DA.indb255 2019/07/2917:50:082019/07/2917:50:08256 Türkçe

Alet normal şekilde çalışmazsa, aşağıdaki tabloda belirtilen kontrolleri uygulayın. Bu kontroller sorunu çözmezse, satıcınıza veya HiKOKI Yetkili Servis Merkezine danışın.

Belirti Olası Nedeni Çözüm Motordan ses geliyor, ancak testere zinciri... ○ hareket etmiyor ○ rahatça hareket edemiyor Zincir freni etkinleştirilmiş olabilir. Fren kolunu kendinize doğru çekerek freni serbest bırakın. Testere zinciri çok fazla gerilmiş. Testere zincirinin gergisini kontrol edin; çok fazla gerilmişse biraz gevşetin. Testere zinciri zincir dişlisinden çıkıyor. Yan kutuyu çıkarın ve testere zincirinin zincir dişlisiyle doğru kavraştığını kontrol edin. Yan kutunun içinde...

• testere talaşı sıkışmış

• yabancı madde sıkışmış Yan kutuyu çıkarın ve zincir kapağını temizleyin. Kılavuz çubuğun oluğunda...

• testere talaşı sı kışmış

• yağ akışı yok Kılavuz çubuk oluğunu ve yağ deliğini temizleyin. Yağ tankında yağ bulunduğunu kontrol edin, gerekiyorsa yağ ekleyin. Zincirin körlüğü Testere zinciri...

• aşınmış veya bıçak kırılmış

• paslanmış Testere zincirini bileyleyin. Aşınma veya kopma çok ağırsa, yeni bir testere zinciriyle değiştirin. Testere zincirinin yönü tersine dönmüş.Doğru yöne doğru yeniden takın. Testere zinciri yeterince gergin değil. Testere zinciri gergisini kontrol edin ve gevşekse sıkın. Zincir yağı ○ yavaş akıyor ○ d ışarı çıkmıyor (sıkışıyor) Yağ tankında yeterince zincir yağı yok. Zincir yağı ekleyin. Zincir yağı boşaltma ağzı tıkanmış. Zincir yağı boşaltma ağzını temizleyin. Batarya takılamıyor Alet için belirlenen bataryanın dışında bir batarya takılmaya çalışılıyor. Lütfen çok voltlu tip bir batarya takın. 000BookCS3630DA.indb256000BookCS3630DA.indb256 2019/07/2917:50:082019/07/2917:50:08257 Türkçe

Tip ve özel tanım koduyla *1) tanımlı Akülü Zincirli Testere’nin direktifl erin *2) ve standartların *3) tüm ilgili gereksinimlerine uygun olduğunu tamamen kendi sorumluluğumuz altında beyan ederiz. Teknik dosya *4)’dedir – Aşağıya bakın. Avrupa’daki temsilcilik ofi sindeki Avrupa Standartları Yöneticisi, teknik dosyayı derlemek için yetkilendirilmiştir. 2000/14/AT Ölçülen ses gücü seviyesi: 100 dB Garanti edilen ses gücü seviyesi: 103 dB Yetkili Kuruluş (2006/42/AT) : 0598 SGS Fimko Ltd. Särkiniementie 3 P.O.Box 30 FI-00211 Helsinki, Finlandiya, AT tip muayenesi gerçekleştirmiş ve Ek IX uyarınca MD-153 numaralı AT tipi muayene sertifi kasını yayınlamıştır. Beyan, üzerinde CE işareti bulunan ürünler için geçerlidir. Magyar Română
