MANUAL DE USUARIO CS 3630DA HiKOKI

INFO SUL DISPOSITIVO USB

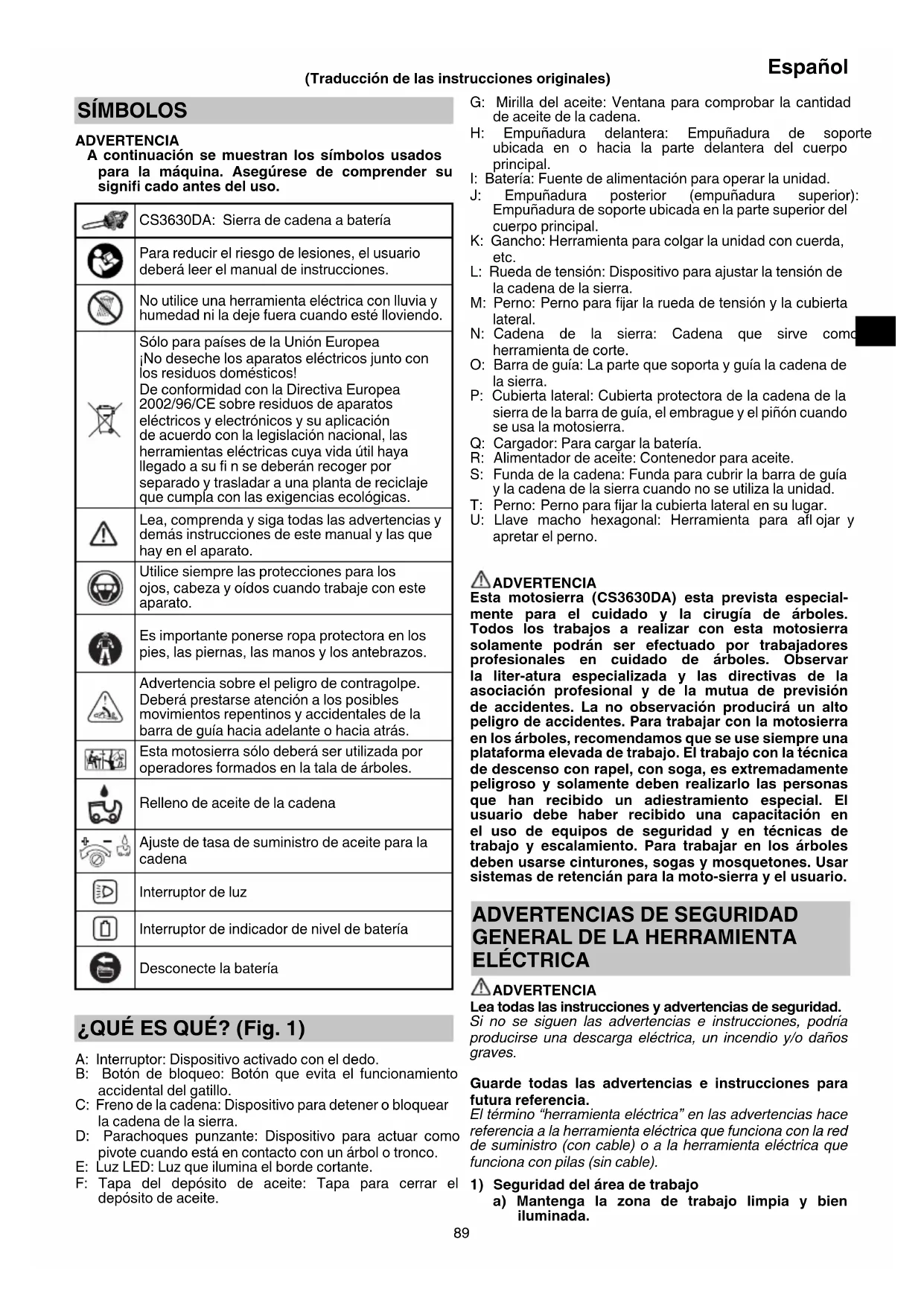

ADVERTENCIAS DE SEGURIDAD

GENERAL DE LA HERRAMIENTA

ELÉCTRICA ADVERTENCIA Lea todas las instrucciones y advertencias de seguridad. Si no se siguen las advertencias e instrucciones, podría producirse una descarga eléctrica, un incendio y/o daños graves. Guarde todas las advertencias e instrucciones para futura referencia. El término “herramienta eléctrica” en las advertencias hace referencia a la herramienta eléctrica que funciona con la red de suministro (con cable) o a la herramienta eléctrica que funciona con pilas (sin cable).

1) Seguridad del área de trabajo

a) Mantenga la zona de trabajo limpia y bien iluminada. 000BookCS3630DA.indb89000BookCS3630DA.indb89 2019/07/2917:49:472019/07/2917:49:4790 Español Las zonas desordenadas u oscuras pueden provocar accidentes. b) No utilice las herramientas eléctricas en entornos explosivos como, por ejemplo, en presencia de líquidos infl amables, gases o polvo. Las herramientas eléctricas crean chispas que pueden infl amar el polvo o los humos. c) Mantenga a los niños y transeúntes alejados cuando utilice una herramienta eléctrica. Las distracciones pueden hacer que pierda el control.

2) Seguridad eléctrica

a) Los enchufes de las herramientas eléctricas tienen que ser adecuados a la toma de corriente. No modifi que el enchufe. No utilice enchufes adaptadores con herramientas eléctricas conectadas a tierra. Si no se modifi can los enchufes y se utilizan tomas de corriente adecuadas se reducirá el riesgo de descarga eléctrica. b) Evite el contacto corporal con superfi cies conectadas a tierra como tuberías, radiadores y frigorífi cos. Hay mayor riesgo de descarga eléctrica si su cuerpo está en contacto con el suelo. c) No exponga las herramientas eléctricas a la lluvia o a la humedad. La entrada de agua en una herramienta eléctrica aumentará el riesgo de descarga eléctrica. d) No utilice el cable incorrectamente. No utilice el cable para transportar, tirar de la herramienta eléctrica o desenchufarla. Mantenga el cable alejado del calor, del aceite, de bordes afi lados o piezas móviles. Los cables dañados o enredados aumentan el riesgo de descarga eléctrica. e) Cuando utilice una herramienta eléctrica al aire libre, utilice un cable prolongador adecuado para utilizarse al aire libre. La utilización de un cable adecuado para usarse al aire libre reduce el riesgo de descarga eléctrica. f) Si no se puede evitar el uso de una herramienta eléctrica en un lugar húmedo, utilice un suministro protegido mediante un dispositivo de corriente residual (RCD). El uso de un RCD reduce el riesgo de descarga eléctrica.

3) Seguridad personal

a) Esté atento, preste atención a lo que hace y utilice el sentido común cuando utilice una herramienta eléctrica. No utilice una herramienta eléctrica cuando esté cansado o esté bajo la infl uencia de drogas, alcohol o medicación. La distracción momentánea cuando utiliza herramientas eléctricas puede dar lugar a importantes daños personales. b) Utilice un equipo de protección. Utilice siempre una protección ocular. El equipo de protección como máscara para el polvo, zapatos de seguridad antideslizantes, casco o protección para oídos utilizado para condiciones adecuadas reducirá los daños personales. c) Evite un inicio involuntario. Asegúrese de que el interruptor está en “off ” antes de conectar la herramienta a una fuente de alimentación y/o batería, cogerla o transportarla. El transporte de herramientas eléctricas con el dedo en el interruptor o el encendido de herramientas eléctricas con el interruptor encendido puede provocar accidentes. d) Retire las llaves de ajuste antes de encender la herramienta eléctrica. Si se deja una llave en una pieza giratoria de la herramienta eléctrica podrían producirse daños personales. e) No se extralimite. Mantenga un equilibrio adecuado en todo momento. Esto permite un mayor control de la herramienta eléctrica en situaciones inesperadas. f) Vístase adecuadamente. No lleve prendas sueltas o joyas. Mantenga el pelo, la ropa y los guantes alejados de las piezas móviles. La ropa suelta, las joyas y el pelo largo pueden pillarse en las piezas móviles. g) Si se proporcionan dispositivos para la conexión de extracción de polvo e instalaciones de recogida, asegúrese de que están conectados y se utilizan adecuadamente. La utilización de un sistema de recogida de polvo puede reducir los riesgos relacionados con el polvo.

4) Utilización y mantenimiento de las herramientas

eléctricas a) No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica correcta para su aplicación. La herramienta eléctrica correcta trabajará mejor y de forma más segura si se utiliza a la velocidad para la que fue diseñada. b) No utilice la herramienta eléctrica si el interruptor no la enciende y apaga. Las herramientas eléctricas que no pueden controlarse con el interruptor son peligrosas y deben repararse. c) Desconecte el enchufe de la fuente eléctrica y/o la batería de la herramienta eléctrica antes de hacer ajustes, cambiar accesorios o almacenar herramientas eléctricas. Estas medidas de seguridad preventivas reducen el riesgo de que la herramienta eléctrica se ponga en marcha accidentalmente. d) Guarde las herramientas eléctricas que no se utilicen para que no las cojan los niños y no permita que utilicen las herramientas eléctricas personas no familiarizadas con las mismas o con estas instrucciones. Las herramientas eléctricas son peligrosas si son utilizadas por usuarios sin formación. e) Mantenimiento de las herramientas eléctricas. Compruebe si las piezas móviles están mal alineadas o unidas, si hay alguna pieza rota u otra condición que pudiera afectar al funcionamiento de las herramientas eléctricas. Si la herramienta eléctrica está dañada, llévela a reparar antes de utilizarla. Se producen muchos accidentes por no realizar un mantenimiento correcto de las herramientas eléctricas. f) Mantenga las herramientas de corte afi ladas y limpias. Las herramientas de corte correctamente mantenidas con los bordes de corte afi lados son más fáciles de controlar. g) Utilice la herramienta eléctrica, los accesorios y las brocas de la herramienta, etc. de acuerdo con estas instrucciones, teniendo en cuenta las condiciones laborales y el trabajo que se va a realizar. La utilización de la herramienta eléctrica para operaciones diferentes a aquellas pretendidas podría dar lugar a una situación peligrosa. 000BookCS3630DA.indb90000BookCS3630DA.indb90 2019/07/2917:49:472019/07/2917:49:4791 Español

5) Utilización y mantenimiento de las herramientas a

batería a) Recargue sólo con el cargador especifi cado por el fabricante. Un cargador adecuado para un tipo de batería podría crear peligro de incendio si se utiliza con otra batería. b) Utilice herramientas eléctricas sólo con baterías designadas específi camente. La utilización de otras baterías podría crear peligro de daños e incendio. c) Cuando no se utilice la batería, manténgala alejada de otros objetos metálicos como clips de papel, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que puedan hacer una conexión de un terminal a otro. Si se acortan y acercan los terminales de las baterías, podrían producirse quemaduras o un incendio. d) Bajo condiciones abusivas, podría salir líquido de la batería; evite todo contacto. Si se produce un contacto accidentalmente, aclare con agua. Si entra líquido en los ojos, busque ayuda médica. El líquido de la batería podría causar irritación o quemaduras.

a) Lleve su herramienta a que la revise un experto cualifi cado que utilice sólo piezas de repuesto idénticas. Esto garantizará el mantenimiento de la seguridad de la herramienta eléctrica. PRECAUCIÓN Mantenga a los niños y a las personas enfermas alejadas. Cuando no se utilicen, las herramientas deben almacenarse fuera del alcance de los niños y de las personas enfermas.

ADVERTENCIAS DE SEGURIDAD DE

1. Mantenga todas las partes del cuerpo alejadas

de la cadena de la sierra cuando la sierra esté en funcionamiento. Antes de poner en marcha la sierra de cadena, compruebe que la cadena no está en contacto con nada. Un despiste cuando se utilizan sierras de cadena podría hacer que ésta se enganche con su ropa o el cuerpo.

2. Sujete siempre la sierra de cadena con la mano derecha

en la empuñadura posterior y con la mano izquierda en la empuñadura delantera. Si se sujeta la sierra de cadena de la forma contraria aumentará el riesgo de lesiones personales, no debiéndose hacer nunca.

3. Sujete la herramienta eléctrica por superfi cies de agarre

aisladas sólo, ya que la cadena de la sierra podría entrar en contacto con cables ocultos. Las cadenas de sierra que entran en contacto con un cable bajo tensión podrían hacer que las partes metálicas expuestas de la herramienta eléctrica entren en tensión, pudiendo aplicar una descarga eléctrica en el operador.

4. Utilice gafas de seguridad y protección de oídos. Se

recomienda utilizar también equipo de protección para la cabeza, las manos, las piernas y los pies. La utilización de ropa de protección adecuada reducirá las lesiones personales producidas por escombros que salen despedidos o el contacto accidental con la cadena de la sierra.

5. No utilice una sierra de cadena en un árbol. Si se

utiliza una sierra de cadena subido a un árbol podrían producirse lesiones personales.

6. Trabaje siempre con los pies fi rmes y utilice la sierra de

cadena sólo sobre superfi cies fi jas, seguras y niveladas. Las superfi cies resbaladizas o inestables como, por ejemplo, las escaleras, podrían provocar una pérdida de equilibrio o control de la sierra de cadena.

7. Cuando corte un miembro que esté bajo tensión, tenga

cuidado con el resorte. Cuando la tensión de las fi bras de madera se libere, el miembro cargado con resorte podría golpear al operario y/o lanzar la sierra de cadena fuera de control.

8. Extreme la precaución cuando corte arbustos o árboles

jóvenes. El material fi no podría engancharse en la cadena de la sierra y sacudirle o hacerle que pierda el equilibrio.

9. Transporte la sierra de cadena por la empuñadura

delantera, apagada y alejada del cuerpo. Cuando transporte o almacene la sierra de cadena, coloque siempre la cubierta de la barra de guía. Un manejo adecuado de la sierra de cadena reducirá la posibilidad de contacto accidental con la cadena de la sierra en movimiento.

10. Siga las instrucciones para lubricar, tensar la cadena

y cambiar los accesorios. Una cadena mal tensada o lubricada podría romperse o aumentar la posibilidad de rebote.

11. Mantenga las empuñaduras secas, limpias y sin aceite

y grasa. Las empuñaduras grasientas o aceitosas son resbaladizas y pueden producir una pérdida de control.

12. Corte madera sólo. No utilice la sierra de cadena para

fi nes para los que no está prevista. Por ejemplo: no utilice la sierra de cadena para cortar plástico, obra de fábrica o material de construcción que no sea de madera. La utilización de la sierra de cadena para operaciones diferentes a las previstas podría provocar una situación peligrosa. Causas del rebote y prevención de operadores: (Fig. 2) Puede producirse un rebote cuando la punta de la barra de guía toca un objeto o cuando la madera se pilla con la cadena de la sierra en el corte. El contacto de la punta en algunos casos podría causar una reacción inversa repentina, lanzando la barra de guía arriba y atrás hacia el operador. Si se pilla la cadena de la sierra en la parte superior de la barra de guía podría rebotar la barra de guía rápidamente hacia el operador. Cualquiera de estas reacciones podría hacerle que pierda el control de la sierra, lo que podría producir lesiones importantes. No se base exclusivamente en dispositivos de seguridad incorporados en la sierra. Como usuario de la sierra de cadena, deberá intentan que no se produzcan accidentes o lesiones en el lugar de trabajo. El rebote es el resultado de un uso incorrecto de la herramienta o de condiciones incorrectas, pudiéndose evitar tomando las precauciones pertinentes facilitadas a continuación: ○ Mantenga un agarre fi rme, con los pulgares y los dedos rodeando las empuñaduras de la sierra de cadena, con ambas manos en la sierra y colocando el cuerpo y el brazo de forma que resista las fuerzas de rebote. Las fuerzas de rebote pueden ser controladas por el operador si se toman precauciones. No abandone la sierra de cadena. ○ No se estire mucho y no corte por encima de la altura del hombro. Esto ayuda a evitar un contacto involuntario con la punta y permite un mejor control de la sierra de cadena en situaciones inesperadas. ○ Utilice sólo barras y cadenas de repuesto especifi cadas por el fabricante. Las barras y cadenas de repuesto incorrectas podrían hacer que la cadena se rompa y/o rebote. ○ Siga las instrucciones de afi lado y mantenimiento del fabricante para la cadena de sierra. La disminución de la altura de calibre de profundidad puede llevar a un aumento de rebote. 000BookCS3630DA.indb91000BookCS3630DA.indb91 2019/07/2917:49:472019/07/2917:49:4792 Español

1. Trabaje sin presión. Asimismo, mantenga siempre el

2. Antes de comenzar un trabajo, refl exione sobre los

procedimientos de trabajo y trabaje de forma que se eviten accidentes. De lo contrario podrían producirse lesiones.

3. No utilice la herramienta si hace mal tiempo, como fuerte

viento, lluvia, nieve, niebla o en zonas propensas a caída de rocas o avalanchas. Cuando haga mal tiempo, la opinión puede verse distorsionada y la vibración podría provocar un desastre.

4. Cuando la visibilidad sea escasa, como cuando hace

mal tiempo o por la noche, no utilice la unidad. Asimismo, no utilice la unidad cuando llueva o en un lugar expuesto a la lluvia. Si no se coloca fi rmemente o pierde el equilibrio podría producirse un accidente.

5. Compruebe la barra de guía y la cadena de la sierra

antes de poner en marcha la unidad. ○ Si la barra de guía o la cadena de la sierra están agrietadas o el producto está arañado o torcido, no utilice la unidad. ○ Compruebe si la barra de guía y la cadena de la sierra están bien instaladas. Si la barra de guía o la cadena de la sierra están rotas o sueltas, podría producirse un accidente.

6. Antes de comenzar el trabajo, compruebe que el

interruptor no se activa salvo que se pulse el botón de seguridad. Si la unidad no funciona correctamente, deje de usarla y solicite su reparación en un Centro de servicio autorizado de HiKOKI.

7. Instale la cadena de la sierra correctamente, de acuerdo

con el manual de instrucciones. Si se instala incorrectamente, la cadena de la sierra se saldrá de la barra de guía, produciéndose lesiones.

8. No retire los dispositivos de seguridad equipados en la

sierra de cadena (palanca de freno, botón de seguridad, agarre de cadena, etc.). Asimismo, no los modifi que o inmovilice. Podrían producirse lesiones.

9. En los siguientes casos, apague la unidad y compruebe

que la cadena de la sierra ya no se mueve: ○ Cuando no se utilice o se esté reparando. ○ Cuando se desplace a otro lugar. ○ Cuando se inspeccione, ajuste o sustituya la cadena de la sierra, la barra de guía, la funda de la cadena o cualquier otra parte. ○ Cuando llene el aceite de la cadena. ○ Cuando elimine polvo, etc., del cuerpo. ○ Cuando elimine obstáculos, basura o serrín generado por el trabajo del área de trabajo. ○ Cuando extraiga la unidad o cuando se aleje de la misma. ○ Si percibe peligro o prevé un riesgo. Si la cadena de la sierra sigue en movimiento, podría producirse un accidente.

10. El trabajo en general debe realizarse individualmente.

Cuando sea realizado por varias personas, garantice espacio sufi ciente entre ellas. En particular, cuando tale árboles o trabaje sobre una pendiente, si sabe que van a caer, rodar o deslizarse árboles, asegúrese de que otros trabajadores no corren peligro.

11. Permanezca a más de 15 m de otras personas.

Asimismo, cuando trabaje con más personas, permanezca a 15 m como mínimo. ○ Hay riesgo de impacto y otros accidentes. ○ Prepare un silbato, alerta, etc., y establezca previamente un método de contacto adecuado para otros trabajadores.

12. Antes de talar árboles, compruebe lo siguiente:

○ Determine un lugar de evacuación seguro antes de realizar el talado. ○ Elimine los obstáculos (ej., ramas, arbustos) previamente. ○ De acuerdo con una evaluación exhaustiva del estado del árbol que vaya a talarse (ej., tronco torcido, tensión de las ramas) y la situación de alrededor (ej., estado de árboles adyacentes, presencia de obstáculos, terreno, viento), decida la dirección de caída del árbol y planifi que el procedimiento de talado. Un talado imprevisto podría causar lesiones.

13. Cuando tale árboles, compruebe lo siguiente:

○ Durante el trabajo, tenga mucho cuidado con la dirección de caída de los árboles. ○ Cuando trabaje sobre una pendiente, asegúrese de que el árbol no rodará. Trabaje siempre desde la parte superior del terreno. ○ Cuando el árbol empiece a caerse, apague la unidad, alerte a las personas que estén alrededor y acuda inmediatamente a un lugar seguro. ○ Durante el trabajo, si la cadena de la sierra o la barra de guía se enganchan en el árbol, apáguela y utilice una cuña.

14. Durante el uso, si el funcionamiento de la unidad se

deteriora, o si observa un sonido o vibración anormal, apáguela inmediatamente y deje de usarla. Llévela a un Centro de servicio autorizado de HiKOKI para su inspección o reparación. Si sigue utilizándola, podrían producirse lesiones.

15. Si la unidad se cae accidentalmente o se expone a

impacto, compruebe si presenta daños o grietas y que no hay ninguna deformación. Si la unidad está dañada, agrietada o deformada, podrían producirse lesiones.

16. Cuando transporte la unidad en coche, fi je la unidad

para evitar que se mueva. Existen riesgos de accidente.

17. No encienda la unidad con la funda de la cadena

colocada. Podrían producirse lesiones.

18. Compruebe que no hay clavos u otros objetos extraños

en el material. Si la cadena de la sierra impacta en el clavo o en otro objeto extraño, podrían producirse lesiones.

19. Para evitar que la barra de guía se enganche con el

material cuando corte en un borde o cuando esté sujeto al peso del material cuando corte, instale una plataforma de soporte cerca de la posición de corte. Si la barra de guía se engancha, podrían producirse lesiones.

20. Si la unidad debe transportarse o almacenarse después

de su utilización, retire la cadena de la sierra o coloque la cubierta de la cadena. Si la cadena de la sierra entra en contacto con su cuerpo, podrían producirse lesiones.

21. Cuide la unidad adecuadamente.

○ Para garantizar que el trabajo puede realizarse de una manera segura y efi caz, cuide la cadena de la sierra para garantizar que ofrece un cortado óptimo. ○ Cuando sustituya la cadena de la sierra o la barra de guía, mantenga el cuerpo, llene el aceite, etc., siga el manual de instrucciones.

22. Solicite la reparación de la unidad al establecimiento.

○ No modifi que este producto, ya que cumple con las normas de seguridad aplicables. 000BookCS3630DA.indb92000BookCS3630DA.indb92 2019/07/2917:49:472019/07/2917:49:4793 Español ○ Acuda siempre a su Centro de servicio autorizado de HiKOKI para efectuar las reparaciones. Si trata de reparar la unidad usted mismo podrían producirse accidentes o lesiones.

23. Cuando no utilice la unidad, compruebe que está bien

almacenada. Vacíe el aceite de la cadena y guarde la unidad en un lugar seco, fuera del alcance de los niños o en un lugar bajo llave.

24. Si la etiqueta de advertencia ya no es visible, se

desprende o no está clara, coloque una nueva etiqueta de advertencia. Para la etiqueta de advertencia, consulte un Centro de servicio autorizado de HiKOKI.

25. Cuando trabaje, cumpla las normas y regulaciones

26. No use el producto si la herramienta o los terminales de

la batería (el soporte de la batería) están deformados. Instalar tal batería podría causar un cortocircuito que podría resultar en emisiones de humo o incendios.

27. Mantenga los terminales de la herramienta (soporte de

la batería) libres de virutas y polvo. ○ Antes de su uso, asegúrese de que no se han acumulado virutas ni polvo en la zona de los terminales. ○ Durante el uso, intente evitar que las virutas o el polvo de la herramienta caigan sobre la batería. ○ Al suspender el funcionamiento o tras el uso, no deje la herramienta en un área donde pueda estar expuesta a las virutas o al polvo que caen. De hacerlo, podría causar un cortocircuito que podría resultar en emisiones de humo o incendios.

1. Cargue siempre la batería a una temperatura ambiente

que oscile entre los -10 y los 40 °C. Las temperaturas inferiores a -10 °C provocarán un exceso de carga, situación que resulta peligrosa. La batería no puede cargarse a temperaturas superiores a los 40 °C. La temperatura de carga idónea es entre los 20 y 25 °C.

2. No utilice el cargador de forma continua.

Cuando fi nalice una carga, deje el cargador sin uso durante unos 15 minutos antes de la siguiente carga de la batería.

3. No deje que entren sustancias extrañas por el orifi cio de

conexión de la batería recargable.

4. No desmonte nunca la batería recargable ni el cargador.

5. No cortocircuite nunca la batería recargable.

Cortocircuitar la batería provocará tensión eléctrica muy elevada y sobrecalentamiento. Derivará en quemaduras o en daños a la batería.

6. No arroje la batería al fuego.

Si la batería se quema puede explotar.

7. El uso de una batería agotada dañará el cargador.

8. Lleve la batería al establecimiento de compra original

en caso de que la duración de la batería recargable sea reducida al usarse. No tire la batería descargada.

9. No inserte objetos en las ranuras de ventilación del

cargador. La inserción de objetos metálicos o infl amables en dichas ranuras puede provocar descargas eléctricas o daños en el cargador.

ADVERTENCIA DE LA BATERÍA DE

LITIO Para ampliar su duración, la batería de litio está equipada con la función de protección para detener la salida. En los casos 1 a 3 descritos más abajo, cuando utilice este producto, incluso si tira del interruptor, el motor puede detenerse. No es un problema, sino el resultado de la función de protección.

1. Cuando la batería restante se agota, el motor se detiene.

En este caso, cárguela inmediatamente.

2. Si la herramienta se sobrecarga, el motor puede

detenerse. En este caso, suelte el interruptor de la herramienta y elimine las causas de la sobrecarga. A continuación, puede volverla a utilizar.

3. Si la batería se calienta excesivamente al realizar un

trabajo de sobrecarga, la potencia de la batería podría pararse. En este caso, deje de utilizar la batería y deje que se enfríe. Posteriormente puede utilizarla de nuevo. Asimismo, preste atención a las siguientes advertencias y precauciones. ADVERTENCIA Para evitar fugas de la batería, generación de calor, emisión de humo, explosiones e igniciones, preste atención a las siguientes precauciones.

1. Asegúrese de que no entran virutas o polvo en la batería.

○ Durante el trabajo, asegúrese de que no caen virutas o polvo en la batería. ○ Asegúrese de que las virutas o el polvo que caen sobre la herramienta eléctrica durante el trabajo no entran en la batería. ○ No almacene una batería sin utilizar en un lugar expuesto a virutas y polvo. ○ Antes de almacenar una batería, retire las virutas y el polvo que se haya adherido y no la almacene junto a piezas metálicas (tornillos, clavos, etc.).

2. No agujeree la batería con un objeto afi lado como un

clavo, no la golpee con un martillo, la pise, la tire o la exponga a fuertes impactos físicos.

3. No utilice una batería que pudiera estar dañada o

4. No utilice la batería con las polaridades cambiadas.

5. No conecte la batería directamente a salidas eléctricas o

a los encendedores de cigarros de los coches.

6. No utilice la batería para un fi n diferente a los

7. Si la carga de la batería no fi naliza incluso cuando ha

transcurrido un determinado tiempo de recarga, detenga inmediatamente la recarga.

8. No coloque o exponga la batería a temperaturas

elevadas o alta presión como en un microondas, una secadora o un contenedor de gran presión.

9. Aléjela del fuego inmediatamente cuando se detecte

una fuga o un olor raro.

10. No la utilice en un lugar donde se genere gran

electricidad estática.

11. Si hay una fuga de la batería, mal olor, se genera color,

está descolorida o deformada, o de algún modo funciona de forma anormal durante su utilización, recarga o almacenamiento, retírela inmediatamente del equipo o del cargador de la batería y detenga su utilización.

12. No sumerja la batería ni permita que fl uya hacia el

interior fl uido alguno. La entrada de líquido conductivo, como agua, puede causar daños que resultarán en un incendio o una explosión. Guarde la batería en un lugar fresco y seco, lejos de materiales infl amables y combustibles. Se deben evitar atmósferas de gas corrosivo. 000BookCS3630DA.indb93000BookCS3630DA.indb93 2019/07/2917:49:472019/07/2917:49:4794 Español PRECAUCIÓN

1. Si el líquido de fuga de la batería entra en contacto con

los ojos, no se los frote y lávelos bien con agua limpia como, por ejemplo, agua del grifo y póngase en contacto con un médico inmediatamente. Si no se trata, el líquido podría causar problemas de visión.

2. Si el líquido de fuga entra en contacto con la piel o la

ropa, lávela bien con agua limpia como, por ejemplo, agua del grifo inmediatamente. Podría producir irritación de la piel.

3. Si observa óxido, mal olor, recalentamiento,

decoloración, deformación y/u otras irregularidades al utilizar la batería por primera vez, no la utilice y devuélvasela a su proveedor o distribuidor. ADVERTENCIA Si un objeto extraño conductor de electricidad entra en los terminales de la batería de litio, podría producirse un cortacircuito, resultando en un riesgo de incendio. Por favor, respete los siguientes consejos cuando almacene la batería. ○ No coloque cortes conductivos, clavos, cables de acero, cables de cobre u otros cables en la caja de almacenamiento. ○ Instale el paquete de baterías en la herramienta eléctrica o almacénelo presionando la tapa de baterías hasta que se oculten los orifi cios de ventilación para evitar cortacircuitos. (Ver Fig. 3)

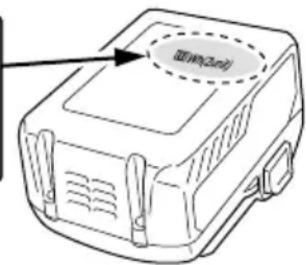

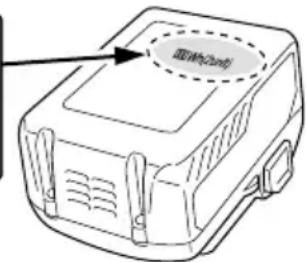

A PROPÓSITO DEL TRANSPORTE DE

LA BATERÍA DE IONES DE LITIO Al transportar una batería de iones de litio, tenga en cuenta las siguientes precauciones. ADVERTENCIA Notifi que a la compañía de transporte que un paquete contiene una batería de iones de litio, informe a la compañía eléctrica de su potencia de salida y siga las instrucciones de la compañía de transporte al preparar su transporte. ○ Las baterías de iones de litio que superen una potencia de salida de 100 Wh se considera que son materiales peligrosos en la Clasifi cación de Transporte y requieren procedimientos de aplicación especiales. ○ Para el transporte en el extranjero, deberá cumplir con las leyes internacionales y las normas y regulaciones del país de destino.

Potencia de salida Número de 2 o 3 dígitos

PRECAUCIONES DE CONEXIÓN DEL

DISPOSITIVO USB (UC18YSL3) Cuando se produce un problema inesperado, los datos en un dispositivo USB conectado a este producto podrían dañarse o perderse. Asegúrese siempre de realizar una copia de seguridad de los datos contenidos en el dispositivo USB antes de su uso con este producto. Tenga en cuenta que nuestra compañía no acepta ninguna responsabilidad por los datos almacenados en el dispositivo USB que se hayan dañado o perdido, ni por ningún daño que pudiera sufrir un dispositivo conectado. ADVERTENCIA ○ Antes de usar, compruebe el cable de conexión USB en busca de cualquier defecto o daño. Usar un cable USB defectuoso o dañado puede provocar emisiones de humo o incendios. ○ Cuando no se está usando el producto, cubra el puerto USB con la cubierta de goma. Acumulación de polvo, etc. en el puerto USB puede provocar emisiones de humo o incendios. NOTA ○ Podría haber una pausa ocasional durante la recarga USB. ○ Cuando no se esté cargando un dispositivo USB, retire el dispositivo USB del cargador. De lo contrario, podría no solo reducir la vida de la batería de un dispositivo USB, pero también podría ocasionar accidentes imprevistos. ○ En función del tipo, algunos dispositivos USB no podrán cargarse. 000BookCS3630DA.indb94000BookCS3630DA.indb94 2019/07/2917:49:472019/07/2917:49:4795 Español DESCRIPCIÓN DE ELEMENTOS NUMERADOS (Fig. 2 - Fig. 47)

Cámara de banda de freno

Dirección de cuchilla

Interruptor de indicador de nivel de batería

Vertedor de aceite de la cadena

Orifi cios de ventilación

Lámpara indicadora del nivel de la batería

Disminuir la tensión

Uña de escobilla de carbón

Saliente de escobilla de carbón

Empuñadura posterior (empuñadura superior)

Empuñadura posterior (empuñadura superior)

Testigo indicador de carga

Parte de contacto del tubo de escobilla

Orifi cio de tensor de cadena

1/5 de diámetro de lima

Control de tensor de cadena

Igualador de calibre de profundidad

Cristal de visualización del aceite

Ajustador de bomba de aceite

Cabezal de calibre de profundidad saliente

Punta de barra de guía

Redondear ESPECIFICACIONES HERRAMIENTA MOTORIZADA Modelo CS3630DA Tensión 36 V Cadena de la sierra Tipo: 91PX-45XJ Eslabón: 9,5 mm (3/8’’) / Calibre: 1,3 mm (0,05’’) Barra de guía Tipo: P012-50CR Tamaño: 300 mm (longitud máxima de corte) Piñón Número de dientes: 6 / 9,5 mm (3/8’’) Velocidad de cadena sin carga 8,3 m/s (500 m/min) Capacidad de depósito de aceite de la cadena 80 ml Luz LED LED blanco Batería disponible para esta herramienta* BSL36A18 Peso** 4,3 kg (con BSL36A18 colocado)

• Las baterías existentes (serie BSL3660/3620/3626, BSL18xx, etc.) no se pueden utilizar con esta herramienta. ** Peso: según procedimiento EPTA 01/2003 000BookCS3630DA.indb95000BookCS3630DA.indb95 2019/07/2917:49:472019/07/2917:49:4796 Español BATERÍA Modelo BSL36A18 Tensión 36 V / 18 V (Cambio Automático*) Capacidad de la batería 2,5 Ah / 5,0 Ah (Cambio Automático*) Productos inalámbricos disponibles** Serie de voltio múltiple, producto de 18 V Cargador disponible Cargador deslizante para baterías de iones de litio

• La misma herramienta cambiará automáticamente. ** Consulte nuestro catálogo general para más detalles. CARGADOR Modelo UC18YSL3 Tensión de carga 14,4 V - 18 V Peso 0,6 kg

ACCESSORIOS ESTÁNDAR

Además de la unidad principal (1 unidad), el paquete contiene los accesorios indicados en la página 387. Los accesorios estándar están sujetos a cambio sin previo aviso. ACCESORIOS OPCIONALES (de venta por separado) (Página 388) Lo accesorios facultativos están sujetos a cambio sin previo aviso. APLICACIÓN ○ Corte de madera/troncos ○ Podado, tala o jardinería

DESMONTAJE E INSTALACIÓN DE

1. Desmontaje de la batería

Sujete el alojamiento fi rmemente y empuje los seguros de la batería para retirar la batería (consulte la Fig. 4). PRECAUCIÓN No cortocircuitar nunca la batería.

2. Instalación de la batería

Insertar la batería observando sus polaridades (ver la Fig. 4). CARGA Antes de utilizar la herramienta eléctrica, cargue la batería de la siguiente manera.

1. Enchufe el cable de alimentación del cargador a

una toma de corriente de CA. Al conectar el enchufe del cargador a una toma de corriente, el testigo indicador de carga parpadeará en rojo (a intervalos de 1 segundo).

2. Inserte la batería en el cargador

Inserte la batería con fi rmeza en el cargador como se muestra en la Fig. 5 (en la página 2).

Cuando inserte una batería en el cargador, el testigo indicador de carga parpadeará en azul. Cuando la batería esté totalmente cargada, el testigo indicador de carga se iluminará en verde. (consulte la tabla 1) (1) Indicación del testigo indicador de carga Las indicaciones del testigo indicador de carga serán las mostradas en la tabla 1, según el estado del cargador o de la batería recargable. 000BookCS3630DA.indb96000BookCS3630DA.indb96 2019/07/2917:49:472019/07/2917:49:4797 Español Tabla 1 Indicaciones del testigo indicador de carga Testigo indicador de carga (ROJO/ AZUL/ VERDE/ PÚRPURA) Antes de la carga Parpadea (ROJO) Se enciende durante 0,5 segundos. No se enciende durante 0,5 segundos (apagada durante 0,5 segundos). Conectada a la fuente de alimentación Durante la carga Parpadea (AZUL) Se enciende durante 0,5 segundos. No se enciende durante 1 segundo. (apagado durante 1 segundo) Capacidad de la batería a menos del 50% Parpadea (AZUL) Se enciende durante 1 segundo. No se enciende durante 0,5 segundos (apagada durante 0,5 segundos). Capacidad de la batería a menos del 80% Se enciende (AZUL) Se enciende de forma continua Capacidad de la batería a más del 80% Carga completada Se enciende (VERDE) Se enciende de forma continua (Sonido continuo de la señal acústica: alrededor de 6 segundos) Espera por sobrecalentamiento Parpadea (ROJO) Se enciende durante 0,3 segundos. No se enciende durante 0,3 segundos (apagada durante 0,3 segundos). Batería recalentada. No puede cargarse (la carga comenzará cuando la batería se enfríe). Carga imposible Destellos (PÚRPURA) Se enciende durante 0,1 segundos. No se enciende durante 0,1 segundos (apagada durante 0,1 segundos). (Señal acústica intermitente: alrededor de 2 segundos) Fallo de funcionamiento de la batería o del cargador (2) Acerca de las temperaturas y el tiempo de carga de la batería recargable Las temperaturas y el tiempo de carga se ajustarán a los valores expuestos en la tabla 2. Tabla 2 Cargador UC18YSL3 Batería Tipo de batería Li-ion Temperatura a la que podrá cargarse la batería -10°C – 50°C Tensión de carga V 14,4 18 Tiempo de carga, aprox. (a 20°C) Serie BSL14xx Serie BSL18xx Serie voltio múltiple (4 células) (8 células) (5 células) (10 células) (10 células) min. BSL1415S

NOTA El tiempo de carga puede variar según la temperatura ambiente y la tensión de la fuente de alimentación.

4. Desconecte el cable de alimentación del cargador

de la toma de corriente.

Sostenga el cargador con fi rmeza y saque la batería. NOTA Asegúrese de extraer la batería del cargador después de usarlo y, a continuación, guárdelo. Sobre la descarga eléctrica en caso de baterías nuevas, etc. Ya que la sustancia química interna de las baterías nuevas y las baterías que no se han utilizado durante mucho tiempo no está activada, la descarga eléctrica puede ser inferior cuando se utilicen por primera y segunda vez. Este fenómeno es temporal, y el tiempo normal requerido para la recarga se restablecerá recargando las baterías 2 – 3 veces. 000BookCS3630DA.indb97000BookCS3630DA.indb97 2019/07/2917:49:472019/07/2917:49:4798 Español Cómo hacer que las baterías duren más. (1) Recargue las baterías antes de que se gasten completamente. Cuando sienta que la energía de la herramienta se debilita, detenga inmediatamente la herramienta y recargue su batería. Si continúa utilizando la herramienta y gasta la corriente eléctrica, la batería podría resultar dañada y su vida útil se acortará. (2) Evite realizar la recarga a altas temperaturas. Una batería recargable se calentará inmediatamente después de su uso. Si tal batería se recarga inmediatamente después de su uso, su substancia química interna se deteriorará, y la vida útil de la batería se acortará. Deje la batería y recárguela después de que se haya enfriado un rato. PRECAUCIÓN ○ Si la batería se carga cuando está caliente porque ha permanecido durante un periodo de tiempo prolongado en un lugar expuesto a la luz directa del sol o porque la batería acaba de utilizarse, el testigo indicador de carga se enciende durante 0,3 segundos, no se enciende durante 0,3 segundos (apagada durante 0,3 segundos). En ese caso, deje primero que se enfríe la batería y, a continuación, inicie la carga. ○ Cuando el testigo indicador de carga parpadea (en intervalos de 0,2 segundos), compruebe y extraiga los objetos extraños del conector del cargador de la batería. Si no hay objetos extraños, es probable que la batería o el cargador funcionen incorrectamente. Llévelo a su Centro de servicio técnico autorizado. ○ Como el microordenador incorporado tarda unos tres segundos en confi rmar que la batería que se está cargando con el UC18YSL3 se ha retirado, espere como mínimo tres segundos antes de volver a introducirla para continuar con la carga. Si la batería vuelve a introducirse antes de que transcurran tres segundos, puede que no se cargue correctamente.

INSTALACIÓN (SUSTITUCIÓN) DE LA

ADVERTENCIA ○ Para evitar accidentes, apague siempre la unidad y retire el acumulador de energía. ○ No utilice la cadena de la sierra o la barra de guía de forma distinta a la especifi cada en “ESPECIFICACIONES”. PRECAUCIÓN Utilice guantes y trate de evitar lesionarse con la cadena de la sierra. NOTA ○ Cuando retire la cadena de la sierra, elimine el serrín del vertedor de aceite, del orifi cio del aceite y de la ranura de la barra de guía. Si se acumula serrín, la unidad podría fallar. ○ Utilice el tipo de cadena de sierra correcto de acuerdo con las especifi caciones. Si instala el tipo de barra de guía incorrecto, la cadena de la sierra podría soltarse y provocar lesiones.

1. Retirar la cubierta lateral (Fig. 6)

1 Gire la perilla una vez para afl ojarla. 2 Gire el control de tensión media vuelta para afl ojarla. 3 Con la llave macho hexagonal facilitada, afl oje el perno hasta que no haya resistencia. 4 Gire la perilla y retire la cubierta lateral.

2. Retirar la cadena de la sierra y la barra de guía

(Fig. 7) Retire la cadena de la sierra y la barra de guía en la dirección indicada por la fl echa.

3. Acoplar la nueva cadena de la sierra en el piñón

(Fig. 8, 9) Acople la cadena de la sierra en la punta de la barra de guía prestando atención a la dirección de la cadena de la sierra y, a continuación, acople correctamente la cadena de la sierra con el piñón.

4. Instalar la cubierta lateral

1 Alinee el perno con el orifi cio del perno. (Fig. 10) 2 Ajuste el control de tensión de la cubierta lateral de manera que el control del tensor de la cadena se introduzca en el orifi cio del tensor de la cadena de la barra de guía y coloque la cubierta lateral. (Fig. 11) 3 Gire el botón una vez para fi jarla temporalmente. (Fig. 12)

5. Ajustar la tensión de la cadena de la sierra (Fig. 13)

○ Cuando levante la punta de la barra de guía, gire el control de tensión para ajustar la tensión de la cadena de la sierra. ○ Gire el control de tensión a la derecha para aumentar la tensión de la cadena de la sierra y a la izquierda para reducirla.

6. Comprobar la tensión de la cadena de la sierra

(Fig. 14) Ajuste la tensión de la cadena de la sierra de manera que el espacio entre el eslabón impulsor de la cadena de la sierra y la barra de guía sea de 0,5 a 1 mm cuando levante la cadena de la sierra ligeramente cerca del centro de la barra de guía.

7. Fijar la perilla (Fig. 15)

1 Una vez fi nalizado el ajuste, levante la barra de guía y apriete la perilla completamente. 2 Compruebe que el perno está bien apretado. ADVERTENCIA Una vez ajustada la tensión de la cadena de la sierra, compruebe que la perilla está completamente apretada. Si está fl oja, podrían producirse lesiones.

INSPECCIÓN Y PREPARACIÓN

Antes de utilizarla, realice la siguiente inspección y preparación. ADVERTENCIA ○ Para evitar accidentes, realice siempre los pasos 1 a 4, asegurándose de que el acumulador de energía se retira del cuerpo. ○ No fi je el botón de seguridad mientras esté presionado. Si el interruptor se activa accidentalmente, la unidad podría ponerse en marcha inesperadamente, produciéndose lesiones.

1. Comprobar que el interruptor está apagado

○ Si introduce el acumulador de energía sin saber si el interruptor está activado, la unidad podría ponerse en marcha inesperadamente, pudiendo provocar un accidente. ○ Cuando el interruptor se activa mientras se presiona el botón de seguridad, la unidad se enciende, y cuando se suelta el interruptor, la unidad se apaga.

2. Comprobar la tensión de la cadena de la sierra

○ Si la tensión de la cadena de la sierra es incorrecta, existe riesgo de que se dañe la cadena de la sierra o la barra de guía y la unidad no funcione correctamente. Siguiendo los pasos 5-7 de “Instalación (sustitución) de la cadena de la sierra”, compruebe que la tensión es adecuada. ○ Cuando la cadena de la sierra sigue estando nueva, es particularmente elástica. Compruebe la tensión periódicamente y ajústela si es necesario. ○ Asimismo, compruebe que la perilla está bien apretada. 000BookCS3630DA.indb98000BookCS3630DA.indb98 2019/07/2917:49:482019/07/2917:49:4899 Español

3. Comprobar el funcionamiento del freno de la

cadena (Fig. 16) ADVERTENCIA ○ Aunque el freno de la cadena es un dispositivo de parada de emergencia, este no es completamente fi able. Utilícelo con cuidado para evitar riesgos de rebote. ○ El freno de la cadena está diseñado para utilizarse en emergencias y al arrancar. No lo utilice de forma indiscriminada. ○ Para evitar un movimiento incorrecto del freno de la cadena debido a la acumulación de serrín, limpie el freno de la cadena con regularidad. ○ El freno de la cadena es un componente importante para garantizar un uso seguro. Si tiene alguna duda sobre el funcionamiento del freno, solicite su reparación a un Centro de servicio autorizado de HiKOKI. El freno de la cadena es un dispositivo de parada de emergencia que detiene la cadena de la sierra cuando la unidad rebota, etc., para reducir los riesgos. (Consulte “Causas del rebote y prevención de operadores.”) Cuando se activa el freno de la cadena presionando la palanca de freno hacia delante, la cadena de la sierra deja de moverse. Si tira de la palanca de freno hacia usted, el freno se suelta. Cuando confi rme la operación del freno de la cadena, apague siempre la unidad, retire la batería, active la palanca de freno y tire de la cadena de la sierra con la mano. Si la cadena de la sierra no se mueve, signifi ca que el freno de la cadena se ha activado. NOTA Utilice siempre guantes para esta tarea. Como la cuchilla de la cadena de la sierra es muy afi lada, tirar de ella fuerte podría dañarle los dedos.

4. Comprobar el aceite de la cadena

○ Esta unidad se entrega sin aceite de cadena dentro. Antes de utilizarla, compruebe que el depósito del aceite está lleno. (Fig. 17) ○ Compruebe periódicamente el cristal de inspección del aceite durante el trabajo y llene aceite cuando sea necesario. ○ Cuando enciende el interruptor de la luz en el cuadro de mandos, se enciende una luz LED y la luz interna mejora la visibilidad. (Fig. 18) (Compruebe esto en el paso 6.) ○ Si el aceite de cadena suministrado se acaba, utilice aceite de cadena de HiKOKI vendido por separado o un aceite de cadena equivalente del mercado. ○ El aceite de cadena lubrica automáticamente. El índice de descarga para la lubricación automática se ajusta al máximo en fábrica. Para reducir el índice de descarga, gire el ajustador de la bomba de aceite situado en la parte posterior del cuerpo hacia la izquierda. (Fig. 19) NOTA ○ La capacidad del depósito de aceite es de 80 ml aproximadamente. Incluso si se llena demasiado, el exceso de aceite saldrá por el vertedor de exceso de fl ujo ○ Recomendamos que tenga almacenado aceite de cadena. Si sigue trabajando sin aceite de cadena, la cadena de la sierra podría quemarse o el motor podría fallar. ○ Evite que entre polvo u otras materias extrañas en el depósito del aceite. Si entra polvo u otras materias extrañas en el depósito del aceite, la unidad podría fallar. ○ El aceite de la cadena que queda en el depósito podría gotear debido a la estructura de esta unidad. Aunque esto no indica un fallo, podría ensuciar el lugar de almacenamiento. Tenga cuidado. Cuando almacene la unidad, vacíe el aceite del depósito de aceite y coloque un objeto debajo del cuerpo principal para que absorba el goteo.

5. Instalar el acumulador de batería (Fig. 4)

Tal como se muestra en la Fig. 4, presione fi rmemente hasta que se ajuste bien. PRECAUCIÓN Coloque bien el acumulador de energía. Si el acumulador de energía no se coloca bien, podría soltarse y causar lesiones.

6. Comprobar si la luz LED funciona (Fig. 18)

○ Cuando pulsa el interruptor de la luz, la luz LED se enciende, y cuando lo suelta, la luz se apaga. ○ La luz LED ilumina la sección de borde de corte. ○ Ilumina la parte interna del cristal de visualización del aceite para comprobar el nivel de aceite restante más fácilmente NOTA Si la luz está sucia, límpiela con cuidado con un trapo suave para evitar que se dañe. Si la luz está dañada, se reducirá el brillo.

7. Comprobar que el freno está activado

○ Cuando se activa el freno mientras se presiona el botón de seguridad, la unidad se enciende, y cuando se suelta el interruptor, la unidad se apaga. ○ Asimismo, 1-3 segundos tras soltar el interruptor, la unidad aplica el freno para detener el giro de la cadena de la sierra. ○ Antes de utilizar la unidad, compruebe que el freno está activado. PRECAUCIÓN Tenga cuidado con la fuerza repulsiva cuando active el freno. Si se cae la unidad, podrían producirse lesiones.

8. Comprobar la descarga del aceite de la cadena

(Fig. 19, 20) ○ Cuando encienda la unidad, el aceite de la cadena lubrica automáticamente la cadena de la sierra y la barra de guía. ○ Si el aceite no emerge en 2-3 minutos tras la puesta en marcha de la unidad, compruebe si se ha acumulado serrín alrededor del vertedor de aceite. (Consulte “Limpiar vertedor del aceite de la cadena.”) (Consulte “Comprobar el aceite de la cadena.”) Operación del interruptor Cuando se activa el interruptor mientras se presiona el botón de seguridad, la cadena de la sierra gira. (Fig. 21) Salvo que se presione el botón de seguridad, el interruptor no puede activarse. Una vez activado el interruptor, la cadena de la sierra sigue girando siempre que se presione. Asimismo, la luz LED sigue encendida. Cuando el interruptor se suelta, se aplica el freno para detener el giro de la cadena de la sierra. ADVERTENCIA No fi je el botón de seguridad mientras esté presionado. Si el interruptor se activa accidentalmente, la unidad podría ponerse en marcha inesperadamente y podrían producirse lesiones. Utilización del gancho Saque el gancho de la unidad, al que se puede atar una cuerda para suspender la unidad. (Fig. 23) ADVERTENCIA Cuando utilice el gancho, asegúrese de que la unidad está suspendida de forma segura para evitar que se caiga. Si la unidad se cae, podría producirse un accidente. 000BookCS3630DA.indb99000BookCS3630DA.indb99 2019/07/2917:49:482019/07/2917:49:48100 Español

INDICADOR DE BATERÍA RESTANTE

Puede comprobar la capacidad restante de la batería presionando el interruptor del indicador de batería restante para encender la lámpara indicadora. (Fig. 22, Tabla 3) El indicador se apaga aproximadamente 3 segundos después de pulsar el interruptor del indicador de batería restante. Se recomienda utilizar el indicador de batería restante como guía dado que hay ligeras diferencias tales como la temperatura ambiente y el estado de la batería. Asimismo, el indicador de batería restante podría variar de aquellos equipados en la herramienta o en el cargador. Tabla 3 Estado del indicador Potencia de batería restante Se enciende; La carga restante de la batería se encuentra por encima del 75%. Se enciende; La carga restante de la batería es del 50% – 75%. Se enciende; La carga restante de la batería es del 25% – 50%. Se enciende; La carga restante de la batería es menos del 25%. Parpadea; La carga restante de la batería está prácticamente agotada. Cargue la batería lo antes posible. Parpadea; La salida se suspendió debido a una alta temperatura. Extraiga la batería de la herramienta y deje que se enfríe. Parpadea; Salida suspendida debido a un fallo o mal funcionamiento. El problema puede estar relacionado con la batería, póngase en contacto con su distribuidor. Dado que el indicador de batería restante muestra resultados ligeramente diferentes según la temperatura ambiental y las características de la batería, utilice su lectura como referencia. NOTA ○ No golpee con fuerza ni rompa el panel de interruptores. Pueden producirse problemas. ○ Para reducir el consume de la potencia de batería, el indicador luminoso de batería restante se ilumina mientras se mantiene presionado el interruptor del indicador de batería restante.

PROCEDIMIENTOS DE CORTE

ADVERTENCIA ○ Antes de la operación, asegúrese de que el freno de la cadena funciona. ○ Durante la utilización, agarre la empuñadura bien con ambas manos. ○ Cuando corte madera desde abajo, asegúrese de que la cadena de la sierra no impacta con la madera. Si la unidad rebota, podrían producirse lesiones. ○ Durante los descansos del trabajo o después del trabajo, apague siempre la unidad y retire el acumulador de alimentación del cuerpo principal. Supervise siempre el lugar de trabajo y el área de alrededor, compruebe que no hay ningún objeto que pueda causar lesiones, accidentes o fallos y, si los hay, retírelos previamente. Sobre todo, cuando decida dónde va a colocarse, compruebe que no existe inestabilidad u objetos con los que pudiera tropezarse. Cuando tale árboles, preste atención a la dirección en la que el árbol caerá o rodará, y determine una zona de evacuación segura y una ruta de escape para usted. 1 Comprobar que la unidad está apagada. Si el acumulador de energía se introduce mientras el interruptor está activado sin saberlo, la unidad podría ponerse en marcha inadvertidamente, pudiendo causar un accidente. 2 Instalar el acumulador de energía (Fig. 4) Tal como se muestra en la Fig. 4, presione fi rmemente hasta que se ajuste bien. 3 Activar el interruptor Asegurándose de que la cadena de la sierra no entra en contacto con la madera, active el interruptor y comience a cortar cuando la velocidad de la cadena de la sierra haya aumentado. PRECAUCIÓN ○ Cuando encienda la unidad, compruebe que la cadena de la sierra no entra en contacto con ningún material u objeto. ○ Durante su uso, compruebe que la cadena de la sierra no entra en contacto con otro material u objeto. En particular, cuando haya acabado de cortar, asegúrese de que no toca el suelo. NOTA Llene el depósito de aceite para evitar que la unidad se quede sin aceite.

1. Procedimientos generales de corte

(1) Encienda la unidad mientras mantiene la sierra algo alejada de la madera que vaya a cortar. Comience a serrar sólo cuando la unidad haya alcanzado plena velocidad. (2) Cuando sierre una pieza de madera fi na, presione la base de la barra de guía contra la madera y sierre como se muestra en la Fig. 24. (3) Cuando sierre una pieza de madera gruesa, presione la espiga en la parte delantera de la unidad contra la madera y córtela con una acción de la palanca mientras utiliza la espiga como punto de apoyo como se muestra en la Fig. 25. (4) Al cortar madera horizontalmente, gire el cuerpo de la unidad a la derecha de manera que la barra de guía esté debajo y sujete la parte superior de la empuñadura delantera con la mano izquierda. Sujete la barra de guía horizontalmente y coloque la espiga de manera que esté delante del cuerpo de la unidad. Con la espiga como punto de apoyo, corte la madera girando la empuñadura posterior hacia la derecha. (Fig. 26) (5) Cuando corte en madera desde abajo, toque la parte superior de la barra de guía con la madera ligeramente. (Fig. 27) (6) Además de estudiar detenidamente las instrucciones de manejo, deberá recibir instrucciones prácticas sobre el uso de la sierra de cadena o, al menos, prácticas de trabajo con la sierra de cadena cortando longitudes de madera circular sobre un caballete de serrado. (7) Cuando corte troncos o maderas que no están apoyados, apóyelos correctamente inmovilizándolos durante el cortado utilizando un caballete de serrado u otro método adecuado. PRECAUCIÓN ○ Cuando corta madera desde abajo, existe peligro de que el cuerpo de la unidad rebote hacia el usuario si la cadena impacta fuertemente contra la madera. 000BookCS3630DA.indb100000BookCS3630DA.indb100 2019/07/2917:49:482019/07/2917:49:48101 Español ○ No corte toda la madera comenzando desde abajo, ya que la barra de guía podría salir disparada hacia arriba sin control una vez fi nalizado el corte. ○ Evite siempre que la sierra de la cadena toque el suelo o vallas metálicas.

(1) Cortar ramas de un árbol. Una rama gruesa debe cortarse inicialmente en un punto alejado del tronco del árbol. El primer corte debe realizarse a un tercio desde abajo, y luego debe cortarse la rama desde arriba. Por último debe cortarse la parte restante de la rama incluso con el tronco del árbol. (Fig. 28) ADVERTENCIA ○ Trate de evitar siempre las ramas que se caen. ○ Estese siempre alerta al retroceso de la sierra de cadena. (2) Cortar ramas de árboles caídos: En primer lugar deben cortarse las ramas que no toquen el suelo, luego las que lo toquen. Cuando corte ramas gruesas que tocan el suelo, el primer corte debe realizarse a la mitad desde la parte de arriba, y luego debe cortarse la rama desde abajo. (Fig. 29) PRECAUCIONES ○ Cuando corte ramas que tocan el suelo, tenga cuidado de que la barra de guía no quede enganchada por la presión. ○ Durante la fase de corte fi nal, tenga cuidado con el rodado repentino de troncos.

Cuando corte un tronco colocado como se muestra en la Fig. 30, corte primero a un tercio desde abajo, luego todo el recorrido desde arriba. Cuando corte un tronco con un agujero como se muestra en la Fig. 31, corte primero a unos dos tercios desde arriba y luego hacia arriba desde abajo. PRECAUCIÓN ○ Compruebe que la barra de guía no se engancha en la madera por la presión. ○ Cuando trabaje sobre un suelo inclinado, sitúese en la parte superior del tronco. Si se coloca en la parte de abajo, el tronco cortado podría rodar hacia usted.

(1) Recortar ( como se muestra en la Fig. 32): Realice recortes mirando hacia la dirección en la que quiere que caiga el árbol. La profundidad del recorte deberá ser de 1/3 del diámetro del árbol. No tale árboles sin recortarlos bien. (2) Corte ( como se muestra en la Fig. 32): Realice un corte a unos 5 cm por encima y en paralelo al recorte horizontal. Si la cadena se engancha durante el corte, detenga la sierra y utilice cuñas para soltarla. No corte el árbol. PRECAUCIÓN ○ Los árboles no deben talarse de manera que sea peligroso para una persona, golpee algún cable de suministro o provoque daños materiales. ○ Asegúrese de situarse en la parte superior del terreno, ya que es probable que el árbol ruede o se deslice hacia abajo una vez talado. Precaución para el trabajo de corte Para un trabajo sin paradas o una operación a gran escala Para proteger el motor y los componentes electrónicos incluidos en esta unidad, si se expone a alta temperatura, se indica mediante una luz LED parpadeante. Si corta o presiona de forma forzosa con una carga alta o sin parar, el motor y los componentes electrónicos se recalentarán y la luz LED parpadeará. NOTA ○ Si la luz LED parpadea, deje de utilizar la unidad y deje que se enfríe lo sufi ciente. Si sigue utilizándola, la unidad podría dañarse. ○ Asimismo, si trabaja sin parar, cuando sustituya la batería deje que la unidad se enfríe al menos 15 minutos. ○ Asimismo, cuando se interrumpe el trabajo, si la luz LED parpadea cuando vuelve a encender el interruptor, signifi ca que la unidad no se ha enfriado lo sufi ciente y deberá dejarla enfriar más tiempo antes de volverla a encender. Fuerza de empuje/agarre de la sierra de cadena Agarre siempre la sierra de cadena con fi rmeza. Asimismo, no fuerce la sierra de cadena más de lo necesario. Cuando corte, la fuerza adicional ejercida sobre la sierra de cadena no acelerará la velocidad de corte. Esto tensará el motor, afectará al funcionamiento y dañará o causará un fallo del motor o la barra de guía. Utilice la unidad en el rango en el que la cadena de la sierra esté a una velocidad razonable. En particular, cuando la cadena de la sierra se detiene (se atasca) debido a una fuerza excesiva, podría provocar lesiones o un fallo de la unidad. Retén de la cadena ○ El retén de la cadena se ubica sobre el cabezal de fuerza motriz precisamente debajo de la cadena para impedir la eventualidad que una cadena rota pueda golpear al usuario. ○ Cuando se rompa la cadena de la sierra, sustitúyala por una nueva consultando “Instalación (sustitución) de la cadena de la sierra”.

AFILADO DE LA CUCHILLA DE LA

SIERRA ADVERTENCIA Para evitar accidentes, apague siempre el interruptor y retire el acumulador de energía del cuerpo principal. Asimismo, cuando utilice cadenas de sierras, utilice siempre guantes gruesos. NOTA Afi le la cadena de la sierra y ajuste el calibre de profundidad a la posición central en la barra de guía, con la cadena de la sierra colocada en el cuerpo principal. Cuando el afi lado de las cadenas de la sierra se deteriora, el motor y cada parte del cuerpo se sobrecargan y la efi cacia se reduce. Para un funcionamiento óptimo de la unidad, es necesario realizar un mantenimiento necesario para mantener la cadena de la sierra afi lada.

La lima redonda debe mantenerse contra la cadena de la hoja de manera que una quinta parte de su diámetro se extienda por encima de la parte superior de la hoja, como se muestra en la Fig. 33. Afi le las cuchillas manteniendo la lima redonda en un ángulo de 30º en relación con la barra de guía, como se muestra en la Fig. 34, asegurándose de que la lima redonda se mantiene recta, como se muestra en la Fig. 35. Asegúrese de que las cuchillas de la sierra están en el mismo ángulo, o la efi cacia de corte de la herramienta se verá afectada. En la Fig. 36 se muestran ángulos adecuados para afi lar las cuchillas correctamente. (La lima redonda se vende por separado).

2. Ajustar la calibre de profundidad

PRECAUCIÓN ○ No lije la parte superior del tirante del tope y los eslabones impulsores, ni haga que la forma de dichas piezas se deforme. 000BookCS3630DA.indb101000BookCS3630DA.indb101 2019/07/2917:49:482019/07/2917:49:48102 Español ○ El ajuste del calibre de profundidad debe concordar con las dimensiones y formas predeterminadas. De lo contrario el riesgo de rebote podría aumentar, causando lesiones. Tirante del tope Eslabones impulsores Los calibres de profundidad deberán estar alineados de la misma forma porque se utilizan para ajustar la profundidad a la posición en la que la cuchilla entra en la madera. Cuando afi le la cadena de guía, compruebe el calibre de profundidad dos o tres veces. Coloque el igualador de calibre de profundidad en la cadena de sierra, deje el calibre visible en la ranura y utilice una lima plana para biselar la parte del igualador de calibre de profundidad. (Fig. 38) (El igualador de calibre de profundidad y la lima plana se venden por separado.) Una vez limado el calibre de profundidad, redondee el lado delantero del calibre de profundidad para devolverlo a su forma original. (Fig. 39) Una vez afi lada la cadena de la sierra, colóquela en el aceite de cadena para eliminar los limados. Si los limados no se limpian, la cadena de la sierra y la barra de guía se desgastarán rápidamente cuando se utilicen.

ACERCA DEL DISPOSITIVO USB

○ Carga de un dispositivo USB desde una toma eléctrica. (Fig. 48-a) ○ Carga de un dispositivo USB y una batería desde una toma eléctrica. (Fig. 48-b) ○ Cómo recargar el dispositivo USB. (Fig. 49) ○ Cuando se ha completado la carga del dispositivo USB. (Fig. 50)

MANTENIMIENTO E INSPECCIÓN

Después de la operación, realice una inspección y un mantenimiento de cada parte cuando almacene la unidad. ADVERTENCIA Durante el mantenimiento y la inspección, apague siempre la unidad y retire el acumulador de alimentación del cuerpo principal. Asimismo, desconecte el enchufe eléctrico del cargador de la salida.

1. Inspeccionar las cadenas de sierra

○ De vez en cuando inspeccione la cadena de la sierra. En el caso de anomalías, sustitúyala por una nueva siguiendo la sección “Instalación (sustitución) de la cadena de la sierra”. ○ Inspeccione la tensión de la cadena y compruebe si es correcta. ○ Deje de utilizar la unidad cuando la cadena de la sierra se desafi le y afílela consultando “Afi lado de la cuchilla de la sierra”. ○ Después del uso, lubrique con cuidado la cadena de la sierra y las barras de guía con aceite anti corrosión. PRECAUCIÓN Utilice guantes para evitar lesiones cuando utilice una cadena de sierra.

2. Limpiar la cubierta lateral y la cámara de la banda

del freno (Fig. 40, 41) Limpie y elimine el serrín que queda dentro de las piezas. NOTA Cuando limpie la cubierta lateral, la cámara de la banda del freno, el vertedor de aceite de la cadena y la barra de guía, consulte el procedimiento “Instalación (sustitución) de la cadena de la sierra” y retire la cadena de la sierra.

3. Limpiar el vertedor de aceite de la cadena (Fig. 42)

Antes de limpiar el vertedor de aceite de la cadena, retire la cubierta lateral y la barra de guía.

4. Limpiar la barra de guía (Fig. 9, 43)

Cuando entra serrín en la ranura de la barra de guía o el vertedor de aceite, el aceite tal vez no fl uya, lo que podría hacer que la unidad falle. Retire la barra de guía y limpie el serrín de la ranura después del uso y cuando sustituya la cadena de la sierra. (Consulte “Instalación (sustitución) de la cadena de la sierra.”)

5. Inspección de las escobillas de carbón (Fig. 44)

El motor emplea escobillas de carbón que son piezas consumibles. Como una escobilla excesivamente desgastada podría dar problemas al motor, reemplácelas por otras nuevas cuando se hayan desgastado o estén cerca del “límite de desgaste”. Además, mantenga siempre limpias las escobillas de carbón y compruebe si se mueven libremente dentro de sus portaescobillas. NOTA Cuando reemplace las escobillas de carbón por otras nuevas, utilice escobillas HiKOKI con número de código

6. Reemplazar el carbón de contacto

Extraiga la escobilla de carbón quitando primero la tapa y después enganchando el saliente de la escobilla de carbón con un destornillador de punta plana, etc., como se muestra en la Fig. 45. Cuando instale la escobilla de carbón, elija la dirección de forma que la uña de la escobilla de carbón (véase la Fig. 46) coincida con la parte de contacto del tubo de escobilla. Después empuje la escobilla de carbón con un dedo, como se muestra en la Fig. 47. Por último, instale la tapa de la escobilla de carbón. PRECAUCIÓN ○ Cerciórese de insertar la uña de la escobilla de carbón en el tubo la parte de contacto de la misma. (Usted podrá insertar cualquiera de las dos uñas suministradas.) ○ Tenga cuidado, porque un error en esta operación podría deformar la uña de la escobilla y dañar prematuramente el motor.

7. Inspección de los tornillos de montaje

Inspeccionar regularmente los tornillos de montaje y asegurarse que están bien apretados. Si se afl oja algún tornillo, hay que apretarlos inmediatamente. De lo contrario, en ésto, puede ser muy peligroso.

8. Mantenimiento de motor

La unidad de bobinado del motor es el verdadero “corazón” de las herramientas eléctrias. Prestar el mayor cuidado a asegurarse de que el bobinado no se dañe y/o se humedezca con aceite o agua.

9. Inspección de los terminales (herramienta y

batería) Compruebe para asegurarse de que no se han acumulado virutas ni polvo en los terminales. En ocasiones verifi que antes, durante y después de la operación. PRECAUCIÓN Retire las virutas o el polvo que pudiera haberse acumulado en los terminales. De lo contrario puede producirse un fallo en el funcionamiento. 000BookCS3630DA.indb102000BookCS3630DA.indb102 2019/07/2917:49:482019/07/2917:49:48103 Español

10. Limpieza en el exterior

Cuando la sierra de cadena esté sucia, limpiarla con un paño mojado en agua jabonosa. No utilizar disolventes clóricos, gasolina o disolventes para pinturas ya que éstos funden los materiales plásticos.

Cuando almacene la unidad, realice una limpieza y un mantenimiento de cada parte y coloque la funda de la cadena en la barra de guía. Guardar la sierra de cadena en un lugar en el cual la temperatura sea inferior a 40°C y esté alejado del alcance de los niños. NOTA Almacenamiento de baterías de iones de litio Compruebe que las baterías de iones de litio se hayan cargado completamente antes de almacenarlas. Un almacenamiento prolongado de las baterías (3 meses o más) con poca carga podría deteriorar su funcionamiento, reduciendo en gran medida el tiempo de uso de la batería o haciendo que las baterías no puedan mantener una carga. No obstante, la reducción en gran medida del tiempo de uso de la batería puede recuperarse si se carga y utiliza de dos a cinco veces. Si el tiempo de uso de la batería es extremadamente corto a pesar de haber cargado y utilizado la batería varias veces, deberá considerarla agotada y comprar una nueva. PRECAUCIÓN En el manejo y el mantenimiento de las herramientas eléctricas, se deberán observar las normas y reglamentos vigentes en cada país.

SELECCIÓN DE LOS ACCESORIOS

Los accesorios de esta máquina aparecen indicados en la página 388. Aviso importante sobre las pilas de las herramientas inalámbricas de HiKOKI Utilice siempre una de nuestras pilas genuinas. No podemos garantizar la seguridad y el funcionamiento de nuestra herramienta eléctrica inalámbrica cuando se utiliza con pilas diferentes a las indicadas por nosotros o cuando la pila se desmonta y modifi ca (como cuando se desmontan y sustituyen celdas u otras piezas internas). GARANTÍA Las herramientas motorizadas de HiKOKI incluye una garantía conforme al reglamento específi co legal/nacional. Esta garantía no cubre los defectos o daños debidos al uso incorrecto, el abuso o el desgaste normal. En caso de reclamación, envíe la herramienta motorizada, sin desmontar y con el CERTIFICADO DE GARANTÍA que aparece al fi nal de estas instrucciones de uso, al Centro de Servicio Autorizado de HiKOKI. Información sobre el ruido propagado por el aire y vibración Los valores medidos se determinaron de acuerdo con EN60745 declararon de conformidad con ISO 4871. Nivel de potencia auditiva ponderada A: 100 dB (A) Nivel de presión auditiva ponderada A: 87 dB (A) Duda K: 3 dB (A) Utilice protectores para los oídos. Valores totales de la vibración (suma de vectores triax.) determinados de acuerdo con EN60745.

El valor total de vibración declarado ha sido medido de acuerdo con un método de prueba estándar y permite comparar unas herramientas con otras. También resulta útil para llevar a cabo evaluaciones preliminares de exposición. ADVERTENCIA ○ La emisión de vibración durante la utilización de la herramienta eléctrica puede ser diferente del valor total declarado dependiendo de las formas de utilización de la herramienta. ○ Identifi que las medidas seguras para proteger al operario basadas en una estimación de exposición en las condiciones reales de uso (teniendo en cuenta todas las partes del ciclo de funcionamiento como tiempos cuando la herramienta está apagada y cuando funciona lentamente además del tiempo de activación). NOTA Debido al programa continuo de investigación y desarrollo de HiKOKI estas especifi caciones están sujetas a cambio sin previo aviso. 000BookCS3630DA.indb103000BookCS3630DA.indb103 2019/07/2917:49:482019/07/2917:49:48104 Español

SOLUCIÓN DE PROBLEMAS

Siga las instrucciones que se indican en la siguiente tabla si la herramienta no funciona normalmente. Si esto no soluciona el problema, consulte a su distribuidor o al centro de servicio autorizado de HiKOKI.

1. Herramienta eléctrica

Síntoma Posible causa Solución El motor suena pero la cadena de la sierra… ○ no se mueve ○ no se mueve libremente El freno de la cadena podría haberse activado. Suéltela tirando de la palanca del freno hacia usted. La tensión de la cadena de sierra es excesiva. Compruebe la tensión de la cadena de sierra y, si está demasiado apretada, afl oje la tensión. La cadena de la sierra se sale del piñón. Retire la funda lateral y compruebe que la cadena de la sierra está bien enganchada en el piñón. Dentro de la funda lateral…

• hay materia extraña atrapada Retire la funda lateral y limpie la cubierta de la cadena. En la ranura de la barra de guía…

• el aceite no fl uye Limpie la ranura de la barra de guía y el orifi cio del aceite. Asegúrese de que hay aceite en el depósito del aceite y rellénelo si es preciso. Afi lado defi ciente La cadena de la sierra…

• está gastada o la cuchilla está rota

• está oxidada Afi le la cadena de la sierra. Si el desgaste o la rotura son importantes, sustitúyala por una cadena de sierra nueva. La dirección de la cadena de la sierra está invertida. Vuélvala a acoplar comprobando la dirección correcta. La tensión de la cadena de la sierra está fl oja. Compruebe la tensión de la cadena de la sierra y apriétela si está suelta. El aceite de la cadena ○ fl uye lentamente ○ no sale (se agarrota) Falta aceite de cadena en el tanque. Rellenar con aceite de cadena. El vertedor de aceite de cadena está obstruido. Limpiar el vertedor de aceite de la cadena. No se puede instalar la batería Intentar instalar otra batería que no sea la especifi cada para la herramienta. Instale una batería de tipo voltio múltiple. 000BookCS3630DA.indb104000BookCS3630DA.indb104 2019/07/2917:49:482019/07/2917:49:48105 Español

2) Segurança eléctrica

odores forem detectados.

Luz do indicador de carga

1. Procedimentos gerais de corte

3. Limpeza do bico de óleo de corrente (Fig. 42)

Buton de reglare a pompei de ulei
