NÁVOD NA OBSLUHU CS 3630DA HiKOKI

NÁRADIA VÝSTRAHA Prečítajte si všetky bezpečnostné výstrahy a všetky pokyny. Nedodržanie výstrah a pokynov môže viesť k zasiahnutiu elektrickým prúdom, požiaru a/alebo vážnemu poraneniu osoby. Všetky výstrahy a pokyny uschovajte pre možnú potrebu v budúcnosti. Výraz „elektrické náradie“ uvedený na výstrahách označuje vaše zo siete napájané (sieťovým káblom vybavené) elektrické náradie alebo náradie napájané akumulátorom (bez sieťového kábla).

1) Bezpečnosť na pracovisku

a) Udržiavajte svoje pracovisko čisté a dobre osvetlené. Neporiadok a tmavé plochy zvyšujú pravdepodobnosť úrazov. b) Nepoužívajte elektrické náradie vo výbušnom prostredí, ako napríklad v prítomnosti horľavých kvapalín, plynov alebo prachu. Elektrické náradie vytvára iskry, ktoré môžu zapáliť prach alebo výpary. c) Počas práce s elektrickým náradím by sa mali okolostojaci a deti zdržiavať mimo pracovného priestoru. Odvedenie pozornosti môže spôsobiť neschopnosť ovládania náradia. 000BookCS3630DA.indb290000BookCS3630DA.indb290 2019/07/2917:50:122019/07/2917:50:12291 Slovenčina

2) Elektrická bezpečnosť

a) Zástrčka elektrického náradia musí vyhovovať sieťovej zásuvke. Žiadnym spôsobom a nikdy neupravujte zástrčku. V spojení s uzemneným elektrickým náradím nepožívajte žiadne prechodové zástrčky. Neupravované zástrčky a správne vyhovujúce zásuvky znížia riziko zasiahnutia elektrickým prúdom. b) Zabráňte telesnému kontaktu s uzemnenými povrchmi, akými sú potrubia, radiátory, sporáky a chladničky. Existuje zvýšené riziko zasiahnutia elektrickým prúdom v prípade, ak je vaše telo uzemnené. c) Pracovné náradie nevystavujte účinkom dažďa alebo mokrého prostredia. Pri preniknutí vody do náradia sa zvyšuje riziko zasiahnutia elektrickým prúdom. d) Kábel nepoužívajte na iné účely. Kábel nikdy nepoužívajte na prenášanie, ťahanie ani ťahaním za kábel náradie neodpájajte od prívodu energie. Kábel chráňte pred teplom, olejom, ostrými hranami alebo pohybujúcimi sa časťami. Poškodené alebo zamotané káble zvyšujú riziko zasiahnutia elektrickým prúdom. e) Pri používaní elektrického náradia vonku používajte predlžovací kábel vhodný na použitie vonku. Používanie kábla vhodného na používanie vonku znižuje riziko zasiahnutia elektrickým prúdom. f) V prípade, ak je nevyhnutné používať elektrické náradie vo vlhkom prostredí, používajte prívod elektrického prúdu chránený zariadením pre zvyškový prúd (RCD). Používanie RCD znižuje riziko zasiahnutia elektrickým prúdom.

3) Osobná bezpečnosť

a) Pri používaní elektrického náradia zostaňte pozorný, sústreďte sa na vykonávanú prácu a používajte všetky zmysly. Elektrické náradie nepoužívajte ak ste unavený, alebo ste pod vplyvom drog, alkoholu alebo liekov. Chvíľka nepozornosti počas práce s elektrickým náradím môže spôsobiť vážne zranenie. b) Používajte osobné ochranné prostriedky. Vždy používajte ochranu očí. Ochranné prostriedky, akými sú proti prachová maska, protišmykové bezpečnostné topánky, ochranná prilba alebo ochrana sluchu, ktoré sa používajú pre patričné podmienky znížia vznik osobných poranení. c) Zabráňte náhodnému spusteniu. Pred pripojením k sieťovému zdroju a/alebo akumulátoru, uchopením alebo prenášaním náradia prepnite vypínač do polohy OFF (VYP.). Prenášanie náradia s prstom na vypínači alebo budenie náradia elektrickým prúdom, kedy je spínač v polohe zapnutia (on) môže mať za následok úraz. d) Pred tým, ako zapnete elektrické náradie, odstráňte z neho akékoľvek nastavovacie kľúče alebo skrutkovače. Skrutkovač alebo kľúč, ktorý zostal pripojený k otáčajúcej sa časti prístroja môže spôsobiť zranenie. e) Nepreceňujte svoje možnosti. Vždy si zachovajte správnu rovnováhu a zabezpečte správny postoj. Toto umožní lepšie ovládanie elektrického náradia v neočakávaných situáciách. f) Vhodne sa oblečte. Pri práci nenoste voľný odev alebo šperky. Zabráňte styku vlasov, oblečenia a rukavíc s pohybujúcimi sa časťami. Voľné oblečenie, šperky alebo dlhé vlasy sa môžu zachytiť do pohyblivých častí. g) Ak je náradie vybavené pre pripojenie vysávača alebo vrecka na zachytávanie prachu, pripojte ich k náradiu a pri práci ich správne používajte. Používanie zariadení na zachytávanie prachu môže znížiť riziká spôsobené prachom.

4) Používanie a starostlivosť o elektrické náradie

a) Elektrické náradie nepreťažujte. Na prácu používajte vždy náradie, ktoré je na ňu určené. Správne elektrické náradie vykoná prácu, na ktorú je určené lepšie a bezpečnejšie. b) Náradie s poškodeným vypínačom, ktorý sa nedá otočiť do polohy pre zapnutie alebo vypnutie nepoužívajte. Akékoľvek náradie, ktoré nemôže byť ovládané vypínačom je nebezpečné a musí sa opraviť. c) Pred tým, ako vykonáte akékoľvek úpravy, výmenu príslušenstva alebo skôr, než elektrické náradie odložíte, odpojte ho od zdroja napájania a/alebo akumulátora. Tieto preventívne bezpečnostné opatrenia znižujú riziko náhodného spustenia elektrického náradia. d) Nečinné elektrické náradie uskladnite mimo dosahu detí a nedovoľte, aby osoby, ktoré nie sú oboznámené s elektrickým náradím alebo s týmto návodom toto elektrické náradie obsluhovali. V rukách neškolených osôb je elektrické náradie nebezpečné. e) Údržba elektrického náradia. Skontrolujte nesprávne centrovanie alebo zablokovanie pohyblivých častí, poškodenie častí, alebo akékoľvek iné okolnosti, ktoré by mohli ovplyvniť činnosť elektrického náradia. V prípade poškodenia treba elektrické náradie nechať pred ďalším použitím opraviť. Mnohé nehody sú spôsobené práve nesprávne udržiavaným elektrickým náradím. f) Sečné náradie udržiavajte ostré a čisté. Správne udržiavané sečné náradie s ostrými sečnými hranami je menej náchylné na zablokovanie a je ľahšie ovládateľné. g) Elektrické náradie, príslušenstvo, nástavce náradia a pod. používajte v zmysle týchto pokynov a berúc do úvahy pracovné podmienky a charakter vykonávanej práce. Používanie elektrického náradia na iné než určené činnosti môže viesť k vzniku rizikových situácií.

5) Starostlivosť a používanie akumulátorového náradia

a) Nabíjajte jedine nabíja čkou, ktorú uvádza výrobca. Nabíjačka, ktorá je vhodná pre jeden typ akumulátora môže predstavovať riziko, ak sa použije na nabíjanie iného typu akumulátora. b) Elektrické náradie používajte jedine v spojení so špecifi cky určeným typom akumulátorov. Používanie iného typu akumulátora môže predstavovať riziko poranenia a požiaru. c) Ak sa akumulátor nepoužíva, chráňte ho pred kontaktom s inými kovovými predmetmi, ako sú kancelárske spony, mince, kľúče, klince, skrutky a iné kovové predmety, ktoré môžu spôsobiť vzájomné prepojenie koncoviek. Vzájomné skratovanie koncoviek akumulátora môže maž za následok vznik popálením alebo požiaru. 000BookCS3630DA.indb291000BookCS3630DA.indb291 2019/07/2917:50:122019/07/2917:50:12292 Slovenčina d) V rámci podmienok nesprávneho používania môže dôjsť k unikaniu kvapaliny z akumulátora; zabráňte kontaktu s touto kvapalinou. V prípade náhodného kontaktu zasiahnuté miesto opláchnite vodou. Ak kvapalina zasiahne oči, vyhľadajte následne lekársku pomoc. Kvapalina unikajúca z akumulátora môže spôsobovať podráždenie alebo popáleniny.

a) Servis na svojom elektrickom náradí nechajte vykonávať jedine kvalifi kovaným personálom a pri použití jedine originálnych náhradných dielov. Tým sa zabezpečí zachovanie bezpečnosti elektrického náradia.

BEZPEČNOSTNÉ OPATRENIA

Zabráňte prístupu detí a nezainteresovaných osôb. Pokiaľ náradie nepoužívate, mali by ste ho uložiť mimo dosahu detí a nezainteresovaných osôb.

1. Počas prevádzky sa žiadnymi časťami tela nepribližujte

k reťazi. Pred naštartovaním reťazovej píly sa uistite, že sa reťaz ničoho nedotýka. Chvíľková nepozornosť pri ovládaní reťazovej píly môže spôsobiť, že sa vám do reťaze zamotá oblečenie alebo časti tela.

2. Reťazovú pílu vždy držte tak, aby vaša pravá ruka bola

na zadnom držadle a ľavá ruka na prednom držadle. Držanie reťazovej píly nesprávnou rukou zvyšuje riziko poranenia, preto ju vždy držte správne.

3. Elektrické náradie držte iba za izolované úchopné

povrchy, pretože reťaz môže prísť do kontaktu so skrytými vodičmi. Reťaz pri kontakte so „živým“ vodičom môže spôsobiť „vodivosť“ nechránených kovových častí elektrického náradia, ktoré môžu zasiahnuť obsluhu elektrickým prúdom.

4. Používajte ochranné okuliare a prostriedky na ochranu

sluchu. Odporúčajú sa aj ďalšie ochranné pomôcky na hlavu, ruky a nohy. Primerané ochranné oblečenie zníži riziko poranenia, ktoré môžu spôsobiť poletujúce úlomky alebo náhodný kontakt s reťazou.

5. Reťazovú pílu nepoužívajte, kým ste na strome.

Používanie reťazovej píly na strome môže viesť k poraneniu.

6. Pred používaním reťazovej píly sa vždy správne postavte

na pevný, bezpečný a rovný povrch. Klzké alebo nestabilné povrchy, napríklad rebríky, môžu spôsobiť stratu rovnováhy alebo kontroly nad re ťazovou pílou.

7. Pri pílení napnutého konára pamätajte na to, že sa

vráti do pôvodnej polohy. Keď sa napnutie drevných vláken uvoľní, napnutý konár môže udrieť obsluhu alebo odhodiť reťazovú pílu.

8. Píleniu kríkov a mladých stromov venujte zvýšenú

pozornosť. Tenké konáriky sa môžu zachytiť v reťazi a švihnúť vás alebo spôsobiť stratu rovnováhy.

9. Reťazovú pílu prenášajte za predné držadlo, vypnutú

a ďalej od svojho tela. Pri preprave alebo skladovaní reťazovej píly vždy nasaďte kryt vodiacej lišty. Správna manipulácia znižuje pravdepodobnosť náhodného kontaktu s pohybujúcou sa reťazou.

10. Dodržiavajte pokyny na mazanie, napínanie reťaze

a výmenu príslušenstva. Nesprávne napnutá alebo namazaná reťaz sa môže roztrhnúť alebo zvýšiť riziko spätného nárazu.

11. Dbajte na to, aby boli držadlá suché, čisté a aby sa na

nich nenachádzal olej ani mazivo. Mastné držadlá sú šmykľavé a môžu spôsobiť stratu kontroly.

12. Režte iba drevo. Reťazovú pílu nepoužívajte na iné než

plánované účely. Napríklad: reťazovú pílu nepoužívajte na rezanie plastov, muriva ani nedrevených stavebných materiálov. Používanie reťazovej píly na iné než plánované účely by mohlo viesť k nebezpečným situáciám. Príčiny a prevencia pred spätným nárazom: (Obr. 2) Spätný náraz sa môže vyskytnúť, keď sa hrot alebo špička vodiacej lišty dotkne predmetu alebo keď drevo privrie reťaz na mieste rezu. Dotyk špičky môže v niektorých prípadoch spôsobiť náhlu spätnú reakciu, vyhodenie vodiacej lišty nahor a späť smerom k obsluhe. Zvieranie reťaze pozdĺž špičky vodiacej lišty môže posunúť vodiacu lištu rýchlo späť smerom k obsluhe. Ktorákoľvek z týchto reakcií môže spôsobiť stratu kontroly nad pílou, čo by mohlo mať za následok vážne poranenie. Nespoliehajte sa výlučne na bezpečnostné zariadenia vstavané v píle. Ako používateľ reťazovej píly by ste mali vykonať niekoľko krokov, aby sa pri pílení nevyskytli nehody ani poranenia. Spätný náraz je výsledkom nesprávneho používania náradia, prípadne nesprávnych pracovných postupov alebo podmienok a možno mu predísť vykonaním správnych opatrení, ako sú uvedené nižšie: ○ Zariadenie pevne uchopte tak, aby palce a prsty obklopovali držadlá reťazovej píly. Obe ruky majte na píle a postavte sa tak, aby telo a ruky umožňovali odolávať silám spätného nárazu. Ak sa vykonajú správne opatrenia, obsluha môže spätný náraz ovládať. Reť azovú pílu nepustite. ○ Nezachádzajte príliš ďaleko a nerežte nad výškou pliec. Toto pomáha zabrániť neúmyselnému kontaktu špičky a umožňuje lepšiu kontrolu nad reťazovou pílou v neočakávaných situáciách. ○ Používajte len náhradné lišty a reťaze určené výrobcom. Nesprávne náhradné lišty a reťaze môžu spôsobiť pretrhnutie reťaze alebo spätný náraz. ○ Dodržiavajte pokyny výrobcu na ostrenie a údržbu reťazových píl. Znížením výšky obmedzovača hĺbky sa môže zvýšiť riziko spätných nárazov.

2. Pred začatím práce si premyslite všetky pracovné

postupy a pracujte tak, aby ste sa vyhli nehodám. V opačnom prípade môže dôjsť k poraneniu.

3. Náradie nepoužívajte v zlom počasí, ako je silný vietor,

dážď, sneh alebo hmla, ani v oblastiach, v ktorých hrozí padanie kameňov alebo lavína. V zlom počasí sa môžete zle rozhodnúť a vibrácie náradia môžu spôsobiť nehodu.

4. Náradie nepoužívajte pri zlej viditeľnosti, napríklad v

zlom počasí alebo v noci. Okrem toho ho nepoužívajte v daždi ani na miestach vystavených dažďu. Nestabilná opora nôh alebo strata rovnováhy môže viesť k nehode.

5. Pred naštartovaním náradia skontrolujte vodiacu lištu a

reťaz. ○ Ak je vodiaca lišta alebo reťaz prasknutá, prípadne ak je náradie poškriabané alebo ohnuté, nepoužívajte ho. ○ Skontrolujte, či je vodiaca lišta a reťaz bezpečne namontovaná. Ak je vodiaca lišta alebo reťaz roztrhnutá alebo nie je na svojom mieste, môže dôjsť k nehode.

7. Reťaz správne namontujte v súlade s návodom na

použitie. Po nesprávnej montáži sa reťaz odpojí od vodiacej lišty a môže dôjsť k poraneniu.

8. Nikdy neodpájajte bezpečnostné zariadenia, ktorými

je reťazová píla vybavená (páčku brzdy, tlačidlo odomknutia, zachytávač reťaze a pod.). Takisto ich neupravujte ani neodstavujte. Mohlo by dôjsť k poraneniu.

9. V nasledujúcich prípadoch vypnite náradie a uistite sa,

že sa reťaz prestala pohybovať: ○ Keď sa nepoužíva alebo sa opravuje. ○ Pri presune na nové pracovisko. ○ Pri kontrole, nastavovaní alebo výmene reťaze, vodiacej lišty, puzdra na reťaz alebo inej časti. ○ Pri dopĺňaní reťazového oleja. ○ Pri odstraňovaní prachu a pod. z náradia. ○ Pri odstraňovaní prekážok, odpadu alebo pilín vytváraných pri práci na pracovisku. ○ Pri odkladaní alebo vzdialení sa od náradia. ○ V iných prípadoch, ak hrozí nebezpečenstvo alebo očakávate riziko. Ak sa reťaz naďalej pohybuje, môže dôjsť k nehode.

10. Vo všeobecnosti by mal prácu vykonávať jednotlivec. Ak

je do práce zapojených viacero osôb, musí byť medzi nimi dostatočný priestor. Predovšetkým pri pílení stojacich stromov alebo pri práci na svahu (ak očakávate pád, gúľanie alebo zosúvanie stromov) musíte zaručiť bezpeč nosť ostatných pracovníkov.

11. Od ostatných osôb buďte vzdialení viac než 15 m.

Okrem toho pri práci viacerých osôb musí byť medzi nimi vzdialenosť aspoň 15 m. ○ Hrozí riziko zásahu úlomkami a iných nehôd. ○ Vopred si dohodnite výstrahu, napríklad pískaním, a určte vhodný spôsob kontaktovania ostatných pracovníkov.

12. Pred pílením stojacich stromov dbajte na tieto

skutočnosti: ○ Pred pílením určte bezpečný úkryt. ○ Vopred odstráňte prekážky (napríklad konáre alebo kríky). ○ Na základe komplexného zhodnotenia stavu stromu, ktorý chcete spíliť (napríklad ohnutia kmeňa alebo napnutia konárov), a okolitej situácie (napríklad stavu blízkych stromov, prítomnosti prekážok, terénu alebo vetra) rozhodnite, ktorým smerom bude strom padať, a naplánujte postup pri pílení. Neopatrné pílenie by mohlo viesť k poraneniu.

13. Pri pílení stojacich stromov dbajte na tieto skutočnosti:

○ Pri práci dávajte veľký pozor, ktorým smerom stromy padajú. ○ Pri práci na svahu zabezpečte, aby sa strom negúľal. Vždy pracujte vo vyvýšenej časti terénu. ○ Keď strom začne padať, vypnite náradie, upozornite osoby v okolí a ihneď sa skryte na bezpečnom mieste. ○ Ak počas práce uviazne reťaz alebo vodiaca lišta v strome, vypnite náradie a použite klin.

14. Ak sa počas používania zhorší výkon náradia alebo ak

spozorujete nezvyčajný zvuk alebo vibrácie, okamžite náradie vypnite a prerušte činnosť. Potom ho odneste do autorizovaného servisného strediska spoloč nosti HiKOKI na kontrolu alebo opravu. Ďalšie používanie môže viesť k poraneniu.

15. Ak náradie náhodou spadne alebo narazí na iný

predmet, dôkladne skontrolujte, či nie je poškodené, prasknuté alebo zdeformované. Ak je náradie poškodené, prasknuté alebo zdeformované, môže dôjsť k poraneniu.

17. Náradie nezapínajte, kým je nasadené puzdro na reťaz.

Mohlo by dôjsť k poraneniu.

18. Uistite sa, že sa v materiáli nenachádzajú žiadne klince

ani iné cudzie predmety. Ak reťaz narazí na klinec alebo podobný predmet, môže dôjsť k poraneniu.

19. Ak chcete predísť zablokovaniu vodiacej lišty

materiálom, keď pílite na koze alebo keď na pílu pôsobí hmotnosť materiálu, namontujte blízko miesta pílenia opornú plošinu. Ak sa zablokuje vodiaca lišta, môže dôjsť k poraneniu.

20. Ak sa po používaní chystáte náradie prepravovať alebo

odložiť, odpojte reťaz alebo nasaďte kryt reťaze. Ak reťaz príde do styku s vaším telom, môže dôjsť k poraneniu.

21. O náradie sa primerane starajte.

○ Ak chcete zaručiť bezpečnú a efektívnu prácu, starajte sa o reťaz, aby pri pílení poskytovala optimálny výkon. ○ Pri výmene reťaze alebo vodiacej lišty, údržbe náradia, dopĺňaní oleja a pod. postupujte podľa návodu na použitie.

22. Opravu náradia si vyžiadajte v predajni.

○ Tento produkt neupravujte, pretože už spĺňa príslušné bezpečnostné normy. ○ Akúkoľvek opravu zverte pracovníkom autorizovaného servisného strediska spoločnosti HiKOKI. Pokusy o opravu náradia vlastnými silami môžu viesť k nehode alebo poraneniu.

23. Ak náradie nepoužívate, správne ho odložte.

Vypustite reťazový olej a zariadenie odložte na suché miesto mimo dosahu detí alebo na uzamknuté miesto.

24. Ak už nevidno výstražný štítok, ak sa odlupuje alebo nie

je čitateľný, nalepte nový výstražný štítok. Informácie o výstražnom štítku vám poskytnú pracovníci autorizovaného servisného strediska spoločnosti HiKOKI.

25. Ak sa na prácu vzťahujú miestne pravidlá alebo predpisy,

26. Výrobok nepoužívajte, ak je zdeformovaný nástroj alebo

svorky batérie (držiak batérie). Inštalácia batérie môže spôsobi ť skrat, ktorý by mohol viesť k emisii dymu alebo k vznieteniu.

27. Svorky nástroja (držiak na batériu) udržujte bez

kovových pilín a prachu. ○ Pred použitím sa uistite, že v oblasti svoriek sa nenachádzajú kovové piliny a prach. ○ Počas použitia sa snažte zabrániť tomu, aby z nástroja padali na batériu kovové piliny alebo prach. ○ Pri prerušení prevádzky alebo po použití nenechávajte nástroj v oblasti, kde by mohol byť vystavený padajúcim kovovým pilinám alebo prachu. Ak tak urobíte, môže to spôsobiť skrat, ktorý by mohol viesť k emisii dymu alebo k vznieteniu.

Teplota, ktorá je nižšia ako -10 °C bude viesť k prebitiu, ktoré je nebezpečné. Batériu nesmiete nabíjať pri teplote, ktorá je vyššia ako 40 °C. Najvhodnejšia teplota na nabíjanie je 20 – 25 °C.

3. Nedovoľte, aby sa do otvoru na pripojenie nabíjateľnej

batérie dostali akékoľvek cudzie telesá.

4. Nabíjateľnú batériu alebo nabíjačku nikdy nerozoberajte.

5. Nabíjateľnú batériu nikdy neskratujte.

Skratovanie batérie bude viesť k vysokému elektrickému prúdu a prehriatiu. Následkom bude spálenie alebo poškodenie batérie.

8. Ak je životnosť ďalšieho nabíjania príliš krátka na

praktické použitie, odneste batériu do predajne, v ktorej ste ju zakúpili. Vyčerpanú batériu nelikvidujte.

9. Do ventilačných otvorov na nabíjačke nevkladajte žiadne

predmety. Ak do ventilačných otvorov vložíte kovové predmety alebo horľavé materiály, bude to viesť k nebezpečenstvu poranenia elektrickým prúdom alebo sa poškodí nabíjačka.

Kvôli predĺženiu životnosti je lítium-iónový akumulátor vybavený ochrannou funkcia, ktorá preruší výkon. V dolu uvedených prípadoch 1 až 3 sa motor počas používania výrobku zastaví, aj keď potiahnete vypínač. Nejde o chybu ale o aktivovanie ochrannej funkcie.

1. Keď sa zostávajúca kapacita akumulátora spotrebuje,

motor sa zastaví. V takomto prípade ho ihneď nabite.

2. Motor sa môže zastaviť v prípade preťaženia náradia.

V takomto prípade uvoľnite vypínač náradia a odstráňte príčinu preťaženia. Následne ho budete môcť opäť použiť.

3. Ak pri preťažení dôjde k prehrievaniu akumulátora,

výkon akumulátora sa môže zastaviť. V takomto prípade prestaňte akumulátor používať a nechajte ho vychladnúť. Následne ho budete môcť opäť použiť. Okrem toho, berte na zreteľ nasledujúce výstrahy a upozornenia. VÝSTRAHA Aby ste zabránili vytekaniu kvapaliny z akumulátora, generovaniu tepla, unikaniu dymu, výbuchu a vznieteniu, dodržiavajte nasledujúce bezpečnostné opatrenia.

1. Zabráňte, aby sa na akumulátore zachytávali kovové

piliny a prach. ○ Zabráňte, aby počas práce padali na akumulátor kovové piliny a prach. ○ Zabezpečte, aby sa kovové piliny a prach spadnuvšie počas vykonávania práce na elektrické náradie nehromadili na akumulátore. ○ Nepoužívaný akumulátor neskladujte na mieste s výskytom kovových pilín a prachu. ○ Pred uskladnením akumulátora odstráňte z neho kovové piliny a prach, ktoré sa mohli na ňom zachytiť a neskladujte ho spolu s kovovými sú časťami (skrutky, klince a pod.).

2. Akumulátor neprepichujte ostrým predmetom, ako je

klinec, neudierajte po ňom kladivom, nestúpajte naň, nehádžte ním ani ho nevystavujte silným fyzickým nárazom.

3. Očividne poškodený alebo zdeformovaný akumulátor

6. Akumulátor nepoužívajte na iné ako uvedené účely.

veľkého tlaku, ani ho nevkladajte do mikrovlnnej rúry, sušičky alebo vysokotlakovej nádoby.

9. Chráňte pred ohňom akonáhle dôjde k unikaniu tekutiny,

alebo ak zacítite odporný zápach.

10. Nepoužívajte na miestach, kde dochádza ku

generovaniu silnej statickej elektriny.

11. Ak počas používania, nabíjania alebo skladovania

dochádza k unikaniu tekutiny z akumulátora, cítite odporný zápach, dochádza ku generovaniu tepla, zmene farby, deformáciám alebo k čomukoľvek neštandardnému, okamžite akumulátor vyberte z náradia alebo z nabíjačky a prestaňte používať.

12. Batériu neponárajte ani nedovoľte, aby sa do nej dostali

akékoľvek kvapaliny. Vniknutie vodivej kvapaliny, ako je napríklad voda, môže spôsobiť poškodenie, ktoré môže spôsobiť požiar alebo výbuch. Batériu skladujte na chladnom, suchom mieste, mimo výbušných a horľavých predmetov. Musíte sa vyhnúť prostrediam s korozívnymi plynmi. UPOZORNENIE

1. Ak sa tekutina unikajúca z akumulátora dostane do očí,

oči si nešúchajte a dôkladne si ich vypláchnite čerstvou čistou vodou, ako je pitná voda z vodovodu a okamžite vyhľadajte lekársku pomoc. Ak nevyhľadáte ošetrenie, tekutina môže spôsobiť problémy zraku.

2. Ak sa tekutina dostane na kožu alebo odev, okamžite

dôkladne umyte alebo očistite čistou vodou, ako je pitná voda z vodovodu. Existuje možnosť, že môže dôjsť k podráždeniu pokožky.

3. Ak pri prvotnom používaní akumulátora zistíte výskyt

hrdze, odporný zápach, prehrievanie, stratu farby, deformácie a/alebo iné nezrovnalosti, akumulátor nepoužívajte a vráťte ho predajcovi alebo dodávateľovi. VÝSTRAHA Ak sa na koncovky lítium-iónového akumulátora dostane vodivý cudzí predmet, môže dôjsť ku skratovaniu s dôsledkom rizika požiaru. Pri skladovaní akumulátora dodržiavajte nasledujúce opatrenia. ○ Do puzdra na skladovanie nevkladajte žiadne elektricky vodivé odrezky, klince, oceľový drôt, medený drôt ani iný druh drôtu. ○ Akumulátor nainštalujte do elektrického náradia alebo ho uskladnite bezpečným zatlačením do krytu akumulátora, a to dokiaľ sa nezakryjú vetracie otvory, aby sa takto zabránilo skratom (pozrite si Obr. 3). PREPRAVA TÝKAJÚCA SA LÍTIOVO-

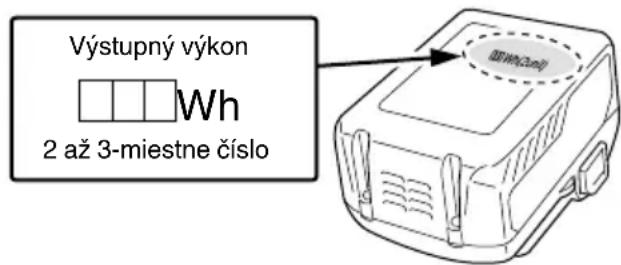

Pri preprave lítiovo-iónovej batérie dodržiavajte nasledovné opatrenia. VÝSTRAHA Pri organizovaní prepravy ohláste prepravnej spoločnosti, že balenie obsahuje lítiovo-iónovú batériu, informujte ju o výstupnom výkone a postupujte podľa pokynov prepravnej spoločnosti. ○ Lítium-iónové batérie, ktoré prekračujú výkon 100 Wh, sú pri transporte označené ako nebezpečný tovar, ktorý vyžaduje špeciálne aplikačné postupy. ○ Pri preprave do zahraničia musíte vyhovieť medzinárodným zákonom, pravidlám a predpisom cieľovej krajiny.

(UC18YSL3) Ak sa vyskytnú neočakávané problémy, údaje na USB zariadení, ktoré je pripojené k tomuto výrobku, sa môžu poškodiť alebo stratiť. Pred použitím tohto výrobku sa vždy uistite, že ste si zálohovali všetky údaje, ktoré sa nachádzajú na USB zariadení. Vezmite do úvahy, že naša spoločnosť nepreberá žiadnu zodpovednosť za údaje, ktoré sú uložené na USB zariadení, ktoré sa poškodia alebo stratia, ani za žiadne škody, ktoré sa môžu vyskytnúť na pripojenom zariadení. VÝSTRAHA ○ Pred použitím skontrolujte spojovací USB kábel, či nie je chybný alebo poškodený. Používaním chybného alebo poškodeného kábla USB môžete spôsobiť vznik dymu alebo zapálenie. ○ Ak výrobok nepoužívate, zakryte USB port gumeným krytom. Hromadením prachu atď. v USB porte môže vzniknúť dym alebo zapálenie. POZNÁMKA ○ Počas USB nabíjania sa môže vyskytnúť príležitostné pozastavenie. ○ Ak sa USB zariadenie nenabíja, vyberte USB zariadenie z nabíjačky. Nedodržanie toto pokynu nemusí len znížiť životnosť batérie USB zariadenia, ale môže viesť aj k neočakávaným nehodám. ○ Niektoré USB zariadenia sa nedajú nabíjať, záleží od typu zariadenia. POPIS ČÍSLOVANÝCH POLOŽIEK (Obr. 2 - Obr. 47)

Tryska reťazového oleja

Kontaktná časť rúrky kefky

Spojka obmedzovača hĺbky

Vyčnievajúca hlava obmedzovača hĺbky

Model CS3630DA Napätie 36 V Reťaz Typ: 91PX-45XJ Rozstup: 9,5 mm (3/8”)/obmedzovač: 1,3 mm (0,05”) Vodiaca lišta Typ: P012-50CR Veľkosť: 300 mm (max. rezná dĺžka) Ozubené koleso Počet zubov: 6/9,5 mm (3/8”) Rýchlosť reťaze pri voľnobehu 8,3 m/s (500 m/min.) Kapacita olejovej nádrže 80 ml Osvetlenie LED Biela dióda LED Batéria dostupná pre tento nástroj* BSL36A18 Hmotnosť** 4,3 kg (S pripojenou jednotkou BSL36A18)

Model UC18YSL3 Nabíjacie napätie 14,4 V – 18 V Hmotnosť 0,6 kg

ŠTANDARDNÉ PRÍSLUŠENSTVO

Okrem hlavnej jednotky (1 jednotka) obsahuje balenie príslušenstvo, ktoré je uvedené na strane 387. Štandardné príslušenstvo podlieha zmenám bez predchádzajúceho oznámenia.

VOLITEĽNÉ PRÍSLUŠENSTVO

(predáva sa samostatne) (Strana 388) Voliteľné príslušenstvo podlieha zmenám bez predchádzajúceho oznámenia. POUŽITIE ○ Pílenie dreva a guľatiny ○ Prerezávanie a pílenie záhradných stromov

1. Vybratie akumulátora

Pevne uchopte rukoväť a po stlačení západky akumulátora akumulátor vyberte (pozrite si Obr. 4). UPOZORNENIE Akumulátor nikdy neskratujte.

2. Inštalácia akumulátora

Akumulátor vložte pri zachovaní správnej polarity (pozrite si Obr. 4). NABÍJANIE Pred použitím elektrického náradia nabite batériu nasledovne.

Pri vkladaní batérie do nabíjačky bude kontrolka nabíjania blikať namodro. Po úplnom nabití batérie začne kontrolka svietiť nazeleno. (Pozrite Tabuľku 1) (1) Význam svetla kontrolky nabíjania Významy svetla kontrolky nabíjania sú uvedené v Tabuľke 1, a to podľa stavu nabíjačky alebo nabíjateľnej batérie. 000BookCS3630DA.indb296000BookCS3630DA.indb296 2019/07/2917:50:132019/07/2917:50:13297 Slovenčina Tabuľka 1 Významy kontrolky nabíjania Kontrolka nabíjania (ČERVENÁ/ MODRÁ/ ZELENÁ/ FIALOVÁ) Pred nabíjaním Bliká (ČERVENÁ) Svieti na 0,5 sekundy. Nesvieti 0,5 sekundy. (zhasne na 0,5 sekundy) Pripojené k zdroju napájania Počas nabíjania Bliká (MODRÁ) Svieti na 0,5 sekundy. Nerozsvieti sa na 1 sekundu. (vypne sa na 1 sekundu) Kapacita batérie je menej ako 50% Bliká (MODRÁ) Svieti na 1 sekundu. Nesvieti 0,5 sekundy. (zhasne na 0,5 sekundy) Kapacita batérie je menej ako 80% Svieti (MODRÁ) Svieti neprerušovanie Kapacita batérie je viac ako 80% Nabíjanie dokončené Svieti (ZELENÁ) Svieti neprerušovanie (Nepretržitý zvuk signalizácie: približne 6 sekúnd) Prehrievanie v pohotovostnom režime Bliká (ČERVENÁ) Svieti na 0,3 sekundy. Nesvieti 0,3 sekundy. (zhasne na 0,3 sekundy) Batéria je prehriata. Nedá sa nabiť. (Nabíjanie sa začne po vychladnutí batérie) Nabíjanie nie je možné Mihoce sa (FIALOVÁ) Zasvieti na 0,1 sekundy. Nesvieti 0,1 sekundy. (zhasne raz za 0,1 sekundy) (Prerušovaný zvuk signalizácie: približne 2 sekundy) Porucha batérie alebo nabíjačky (2) Záležitosti týkajúce sa teplôt a doby nabíjania nabíjateľnej batérie Teploty a doba nabíjania budú také, ako je uvedené v Tabuľke 2. Tabuľka 2 Nabíjačka UC18YSL3 Batéria Typ batérie Li-ion Teploty, pri ktorých možno batériu nabíjať -10°C – 50°C Nabíjacie napätie V 14,4 18 Doba nabíjania, pribl. (pri 20°C) Séria BSL14xx Séria BSL18xx Multivoltová séria (4 články) (8 článkov) (5 článkov) (10 článkov) (10 článkov) min. BSL1415S

POZNÁMKA Po použití nezabudnite z nabíjačky vybrať batériu a potom ju odložte. Čo sa týka elektrického výboja v prípade nových batérií, atď. Vzhľadom na to, že chemická látka nachádzajúca vo vnútri nových batérií a v batériách, ktoré sa po dlhšiu dobu nepoužívali, nie je aktivovaná, elektrický výboj môže byť po prvom a druhom použití slabý. Je to dočasný jav a optimálny čas potrebný na nabíjanie sa obnoví po opätovnom nabíjaní batérií 2 – 3 krát. 000BookCS3630DA.indb297000BookCS3630DA.indb297 2019/07/2917:50:132019/07/2917:50:13298 Slovenčina Ako predĺžiť životnosť batérií. (1) Nabite batérie skôr ako sa úplne vybijú. Ak máte pocit, že výkon náradia slabne, prerušte jeho používanie a batériu náradia znovu nabite. Ak budete náradie aj naďalej používať a vyčerpáte elektrický prúd, batéria sa môže poškodiť a jej životnosť sa tým skráti. (2) Vyhýbajte sa nabíjaniu pri vysokých teplotách. Nabíjateľná batéria bude horúca ihneď po použití. Ak sa takáto batéria nabíja ihneď po použití, jej vnútorná chemická látka sa poškodí a životnosť batérie sa skráti. Nechajte batériu na chvíľu vychladnúť a až potom ju znovu nabíjajte. UPOZORNENIE ○ Keď je batéria nabíjaná a je horúca z dôvodu, že bola dlho vystavená priamemu slnečnému svetlu alebo z dôvodu, že bola práve používaná, kontrolka nabíjania nabíjačky sa na 0,3 sekundy rozsvieti a 0,3 sekundy nebude svietiť (na 0,3 sekundy sa vypne). V takom prípade nechajte batériu najskôr vychladnúť a až potom ju začnite nabíjať. ○ Keď kontrolka nabíjania bliká (v 0,2 sekundových intervaloch), skontrolujte, či sa v konektore batérie na nabíjačke nenachádzajú cudzie predmety, a vyberte ich. Ak nenájdete žiadne cudzie predmety, pravdepodobne došlo k poruche batérie alebo nabíjačky. Odneste ich do autorizovaného servisného strediska. ○ Keďže vstavanému mikropočítaču bude približne 3 sekundy trvať zistenie, že batéria nabíjaná pomocou nabíjačky UC18YSL3 je vybraná, počkajte aspoň 3 sekundy, kým batériu znova vložíte a budete pokračovať v nabíjaní. Ak batériu znova vložíte do 3 sekúnd, nemusí sa správne nabiť.

MONTÁŽ (VÝMENA) REŤAZE

VÝSTRAHA ○ Ak chcete predísť nehodám, vždy vypnite náradie a vyberte akumulátorovú batériu. ○ Reťazovú pílu ani vodiacu lištu nepoužívajte inak, než je uvedené v časti ŠPECIFIKÁCIE. UPOZORNENIE Noste rukavice a dávajte pozor, aby ste predišli poraneniu reťazovou pílou. POZNÁMKA ○ Pri odpájaní reťaze odstráňte piliny z olejovej trysky, otvoru na olej a drážky vodiacej lišty. Ak sa piliny nahromadia, môžu spôsobiť zlyhanie náradia. ○ Používajte správny typ reťaze v súlade s technickými parametrami. Ak namontujete nesprávny typ vodiacej lišty, reťaz sa môže odpojiť a môže dôjsť k poraneniu.

1. Sňatie bočného krytu (Obr. 6)

1 Otočením o jednu otáčku povoľte otočný regulátor. 2 Otočením o polovicu otáčky povoľte volič napnutia. 3 Pomocou dodaného imbusového kľúča povoľujte skrutku, až kým nebudete cítiť žiadny odpor. 4 Otočte otočný regulátor a snímte bočný kryt.

3. Nasunutie novej reťaze na ozubené koleso

(Obr. 8, 9) Zasuňte reť az na špičku vodiacej lišty, pričom dajte pozor na smerovanie reťaze. Potom reťaz správne nasuňte na ozubené koleso.

4. Montáž bočného krytu

Napnutie reťaze upravte tak, aby po miernom nadvihnutí reťaze v blízkosti stredu vodiacej lišty bola medzera medzi vodiacim článkom reťaze a vodiacou lištou 0,5 až 1 mm.

7. Zaistenie otočného regulátora (Obr. 15)

1 Po dokončení úprav nadvihnite vodiacu lištu a úplne dotiahnite otočný regulátor. 2 Skontrolujte, či je skrutka utiahnutá na doraz. VÝSTRAHA Po úprave napnutia reťaze úplne dotiahnite otočný regulátor. Ak bude uvoľnený, môže dôjsť k poraneniu.

Pred používaním vykonajte nasledujúce kontroly a prípravu. VÝSTRAHA ○ Ak chcete predísť nehodám, vždy vykonajte kroky č. 1 až 4 spolu s kontrolou, či je z náradia vybratá akumulátorová batéria. ○ Tlačidlo odomknutia nezaisťujte, kým je stlačené. Ak spínač náhodou aktivujete, náradie sa môže neočakávane spustiť a spôsobiť poranenie.

1. Kontrola, či je spínač vypnutý

○ Ak vložíte akumulátorovú batériu bez toho, aby ste vedeli, či je spínač aktivovaný, náradie sa môže neočakávane spustiť a spôsobiť nehodu. ○ Ak je spínač aktivovaný, kým je stlačené tlačidlo odomknutia, náradie sa zapne. Po uvoľnení spínača sa náradie vypne.

2. Kontrola napnutia reťaze

○ Ak je reťaz nesprávne napnutá, hrozí riziko poškodenia reťaze alebo vodiacej lišty a poruchy. Podľa krokov č. 5 až 7 v časti Montáž (výmena) reťaze skontrolujte, či je správne napnutá. ○ Nová reťaz je mimoriadne elastická, preto pravidelne kontrolujte napnutie a v prípade potreby ho upravte. ○ Takisto skontrolujte, či je bezpečne dotiahnutý otočný regulátor.

3. Kontrola prevádzky brzdy reťaze (Obr. 16)

VÝSTRAHA ○ Hoci je brzda reťaze núdzovým zariadením na zastavenie prevádzky, nie je úplne spoľahlivá. Používajte ju opatrne, aby ste predišli riziku spätného nárazu. ○ Brzda reťaze sa má používať v núdzových situáciách a pri štartovaní. Nepoužívajte ju bezdôvodne. ○ Ak chcete predísť zhoršenému pohybu brzdy reťaze v dôsledku nahromadených pilín a iných častíc, pravidelne ju čistite. ○ Brzda reťaze je dôležitá súčasť na zaručenie bezpečného používania. Ak vás prevádzka brzdy znepokojuje, požiadajte o opravu autorizované servisné stredisko spoločnosti HiKOKI. Brzda reťaze je núdzovým zariadením na zastavenie prevádzky, ktoré zastavuje reťaz a znižuje riziko, keď je náradie vystavené spätnému nárazu a pod. (Pozrite si „Príčiny a prevencia pred spätným nárazom”.) Keď stlačením páčky brzdy dopredu aktivujete brzdu reťaze, reťaz sa prestane pohybovať. 000BookCS3630DA.indb298000BookCS3630DA.indb298 2019/07/2917:50:132019/07/2917:50:13299 Slovenčina Ak páčku brzdy potiahnete k sebe, brzda sa uvoľní. Pred kontrolou prevádzky brzdy reťaze vždy vypnite náradie, vyberte batériu, aktivujte páčku brzdy a potiahnite reťaz rukou. Ak sa reťaz nepohybuje, znamená to, že je aktivovaná brzda reťaze. POZNÁMKA Pri tomto úkone vždy majte nasadené hrubé rukavice. Keďže rezné články reťaze sú veľmi ostré, pri prílišnom potiahnutí hrozí riziko poranenia prstov.

4. Kontrola reťazového oleja

○ Pri dodaní nie je v tomto náradí olej. Pred používaním naplňte do olejovej nádrže dodaný reťazový olej. (Obr. 17) ○ Počas práce sa pravidelne pozerajte cez sklo na kontrolu oleja a v prípade potreby doplňte olej. ○ Keď stlačíte spínač osvetlenia na rozvodnej doske, rozsvieti sa dióda LED a vnútorné osvetlenie zlepší viditeľnosť. (Obr. 18) (Skontrolujte to v kroku č. 6.) ○ Ak sa vám minie dodaný reťazový olej, použite reťazový olej značky HiKOKI predávaný samostatne alebo zodpovedajúci reťazový olej dostupný na trhu. ○ Reťazový olej maže automaticky. Z výroby je nastavená maximálna rýchlosť vstrekovania pri automatickom mazaní. Ak chcete rýchlosť vstrekovania znížiť, otočte nastavovací prvok olejového čerpadla na zadnej strane náradia proti smeru hodinových ruči čiek. (Obr. 19) POZNÁMKA ○ Kapacita olejovej nádrže je približne 80 ml. Po preplnení vytečie nadmerný olej cez trysku. ○ Odporúčame sa zásobiť reťazovým olejom. Ak budete pokračovať v práci bez reťazového oleja, reťaz sa môže prepáliť alebo môže zlyhať motor. ○ Dbajte na to, aby sa do olejovej nádrže nedostal prach ani iné cudzie predmety. Ak sa do olejovej nádrže dostane prach a iné cudzie predmety, náradie môže zlyhať. ○ Reťazový olej ponechaný v nádrži môže v dôsledku štruktúry náradia vytiecť. Hoci to neznamená poruchu, môže sa tým znečistiť miesto skladovania, preto buďte opatrní. Pred skladovaním vyprázdnite olej z olejovej nádrže a pod hlavnú časť náradia položte podložku, ktorá dokáže absorbovať vytečený olej.

5. Vloženie akumulátorovej batérie (Obr. 4)

Ako je znázornené na Obr. 4, zatláčajte ju na doraz, kým nezacvakne na miesto. UPOZORNENIE Bezpečne pripevnite akumulátorovú batériu. Ak akumulátorová batéria nie je bezpečne pripevnená, môže sa uvoľniť a spôsobiť poranenie.

6. Kontrola fungovania osvetlenia LED (Obr. 18)

○ Keď stlačíte spínač osvetlenia, rozsvieti sa osvetlenie LED. Po uvoľnení zhasne. ○ Osvetlenie LED osvetľuje časť ostria. ○ Osvetľuje aj vnútornú stranu skla na kontrolu oleja, čím uľahčuje kontrolu hladiny zostávajúceho oleja. POZNÁMKA Ak je svetlo znečistené, opatrne ho utrite mäkkou handričkou alebo podobným materiálom, aby sa nepoškodilo. Ak sa svetlo poškodí, zníži sa jas.

7. Kontrola aktivovania brzdy

○ Ak je spínač aktivovaný, kým je stlačené tlačidlo odomknutia, náradie sa zapne. Po uvoľnení spínača sa náradie vypne. ○ Okrem toho 1 až 3 sekundy po uvoľnení spínača aktivuje náradie brzdu, ktorá zastaví otáčanie reťaze. ○ Pred používaním skontrolujte, či je brzda aktivovaná. UPOZORNENIE Po aktivovaní brzdy dajte pozor na odpudivú silu. Ak náradie spadne, môže dôjsť k poraneniu.

8. Kontrola vstrekovania reťazového oleja (Obr. 19, 20)

○ Po zapnutí náradia začne reťazový olej automaticky mazať reťaz a vodiacu lištu. ○ Ak sa vám zdá, že 2 až 3 minúty po naštartovaní náradia sa neobjavuje žiadny olej, skontrolujte, či sa okolo olejovej trysky nenahromadili piliny. (Pozrite „Čistenie trysky reťazového oleja”.) (Pozrite „Kontrola reťazového oleja”.) Ovládanie spínača Ak je spínač aktivovaný, kým je stlačené tlačidlo odomknutia, reťaz sa začne otáčať. (Obr. 21) Spínač možno aktivovať až po stlačení tlačidla odomknutia. Po aktivovaní spínača sa bude reťaz naďalej otáčať za predpokladu, že je stlačené tlačidlo. Okrem toho zostane svietiť osvetlenie LED. Po uvoľnení spínača sa aktivuje brzda, ktorá zastaví otáčanie reťaze. VÝSTRAHA Tlačidlo odomknutia nezaisťujte, kým je stlačené. Ak spínač náhodou aktivujete, náradie sa môže neočakávane spustiť a spôsobiť poranenie. Používanie háka Z náradia vytiahnite hák, ku ktorému možno priviazať povraz na zavesenie náradia. (Obr. 23) VÝSTRAHA Pri používaní háka skontrolujte, či je náradie bezpečne zavesené, aby ste predišli riziku pádu. Ak náradie spadne, môže dôjsť k nehode.

Zostávajúcu kapacitu batérie môžete skontrolovať stlačením indikátora zostávajúcej kapacity batérie, čím sa rozsvieti kontrolka. (Obr. 22, Tabuľka 3) Indikátor sa vypne približne 3 sekundy po stlačení indikátora zostávajúcej kapacity batérie. Indikátor zostávajúcej kapacity batérie je najlepšie používať ako pomôcku, pretože existujú nepatrné rozdiely, ako je teplota okolia a stav batérie. Indikátor zostávajúcej kapacity batérie sa môže líšiť od indikátora na nástroji alebo nabíjačke. Tabuľka 3 Stav indikátora Zostávajúce nabitie akumulátora Svieti; Zostávajúca kapacita batérie je nad 75%. Svieti; Zostávajúca kapacita batérie je 50% – 75%. Svieti; Zostávajúca kapacita batérie je 25% – 50%. Svieti; Zostávajúca kapacita batérie je menej ako 25%. Bliká; Zostávajúca kapacita batérie je takmer nulová. Čo najskôr dobite batériu. 000BookCS3630DA.indb299000BookCS3630DA.indb299 2019/07/2917:50:132019/07/2917:50:13300 Slovenčina Bliká; Prevádzka sa prerušila kvôli vysokej teplote. Vyberte batériu z nástroja a nechajte ju úplne vychladnúť. Bliká; Prevádzka sa prerušila kvôli zlyhaniu alebo poruche. Problémom môže byť batéria, preto kontaktujte svojho predajcu. Pretože indikátor zostávajúcej kapacity akumulátora zobrazuje rozdielne hodnoty s závislosti na okolitej teplote a charakteristikách akumulátora, tieto hodnoty považujte za orientačné. POZNÁMKA ○ Panel vypínača nevytavujte silným nárazom ani ho nepoškodzujte. Môže to viesť k problémom. ○ Kvôli zníženiu odberu energie z akumulátora sa indikátor zostávajúcej kapacity akumulátora rozsvieti po stlačení vypínača indikátora zostávajúcej kapacity akumulátora.

VÝSTRAHA ○ Pred používaním skontrolujte, či funguje brzda reťaze. ○ Pri používaní pevne držte držadlo oboma rukami. ○ Pri pílení stromu zospodu dbajte na to, aby reťaz nenarážala na strom. Ak sa náradie odrazí, môže dôjsť k poraneniu. ○ Počas pracovných prestávok alebo po práci vždy vypnite náradie a vyberte z hlavnej časti akumulátorovú batériu. Vždy sledujte pracovisko a okolie a kontrolujte, či sa tam nenachádzajú predmety, ktoré by mohli spôsobiť poranenie, nehody alebo zlyhanie. Ak sa tam takéto predmety nachádzajú, vopred ich odstráňte. Predovšetkým pri vytváraní pracovnej opory nôh sa uistite, že je stabilná a že sa v okolí nenachádzajú žiadne predmety, ktoré by sa mohli prevrátiť. Pri pílení stojacich stromov vždy venujte zvýšenú pozornosť smeru, ktorým bude strom padať alebo sa gúľať. Tiež vopred určte bezpečný úkryt a únikovú cestu. 1 Kontrola, či je náradie vypnuté Ak vložíte akumulátorovú batériu a spínač sa nevedomky aktivuje, náradie sa môže neočakávane spustiť a spôsobiť nehodu. 2 Vloženie akumulátorovej batérie (Obr. 4) Ako je znázornené na Obr. 4, zatláčajte ju na doraz, kým nezacvakne na miesto. 3 Aktivovanie spínača Skontrolujte, či sa reťaz nedotýka dreva, aktivujte spínač a po zvýšení rýchlosti reťaze začnite píliť. UPOZORNENIE ○ Pri zapínaní náradia dbajte na to, aby sa reťaz nedotýkala materiálu ani ničoho iného. ○ Po čas používania dbajte na to, aby reťaz neprichádzala do styku s iným materiálom ani predmetom. Predovšetkým po dokončení pílenia dbajte na to, aby sa nedotkla zeme. POZNÁMKA Olejovú nádrž včas doplňte, aby sa v náradí neminul olej.

1. Všeobecné postupy pre pílení

(1) Podržte pílu mierne vzdialenú od dreva, ktoré chcete píliť, a zapnite napájanie. Píliť začnite, až keď náradie dosiahne plnú rýchlosť. (2) Pri pílení tenkého dreva tlačte základnú časť vodiacej lišty proti drevu a píľte nadol, ako je to znázornené na Obr. 24. (3) Pri pílení hrubého dreva tlačte hrot na prednej časti náradia proti drevu a píľte s použitím páčky. Hrot používajte ako oporný bod, ako je to znázornené na Obr. 25. (4) Pri vodorovnom pílení dreva otočte telo náradia doprava tak, aby vodiaca lišta bola dole, a ľavou rukou uchopte hornú časť predného držadla. Držte vodiacu lištu vodorovne a hrot nachádzajúci sa na prednej časti tela náradia priložte k drevu. Použitím hrotu ako oporného bodu zarežte do dreva otočením zadného držadla doprava. (Obr. 26) (5) Pri pílení do dreva zospodu sa hornou časťou vodiacej lišty zľahka dotknite dreva. (Obr. 27) (6) Okrem podrobného preštudovania pokynov na manipuláciu absolvujte pred používaním praktickú ukážku ovládania reťazovej píly alebo si prácu s reťazovou pílou aspoň vyskúšajte pílením kúskov guľatiny na koze. (7) Nestabilnú guľatinu alebo drevo pri pílení správne podoprite pomocou kozy alebo iným vhodným spôsobom. UPOZORNENIE ○ Pri pílení dreva zospodu hrozí riziko, že pri silnom náraze reť aze na drevo sa telo náradia odrazí smerom k používateľovi. ○ Pri prerezávaní dreva nezačínajte odspodu, pretože hrozí riziko, že po dokončení rezu vodiaca lišta nekontrolovane vyletí nahor. ○ Vždy zabráňte tomu, aby sa reťazová píla v prevádzke dotkla zeme alebo drôtených plotov.

(1) Pílenie konárov na stojacom strome: Hrubý konár najprv odpíľte ďalej od kmeňa. Najprv zospodu zapíľte približne do tretiny konára a potom konár odrežte zvrchu. Napokon odpíľte zvyšnú časť konára tesne pri kmeni. (Obr. 28) UPOZORNENIE ○ Vždy dbajte na to, aby konáre nepadali. ○ Vždy pamätajte na trhnutie reťaze. (2) Pílenie konárov na spadnutých stromoch: Najprv odpíľte konáre, ktoré sa nedotýkajú zeme, a potom tie, ktoré sa jej dotýkajú. Pri pílení hrubých konárov dotýkajúcich sa zeme najprv zvrchu zapíľte približne do polovice konára a potom konár odrežte zospodu. (Obr. 29) UPOZORNENIE ○ Pri pílení konárov, ktoré sa dotýkajú zeme, dávajte pozor, aby sa vodiaca lišta pod tlakom neohla. ○ Počas poslednej fázy pílenia pamätajte na to, že sa guľatina môže náhle začať kotúľať.

Pri pílení guľatiny umiestnenej podľa Obr. 30 najprv zospodu zapíľte približne do tretiny a potom guľatinu úplne prerežte zvrchu. Pri pílení guľatiny, ktorá je umiestnená nad dutinou, ako je znázornené na Obr. 31, najprv zvrchu zapíľte približne do dvoch tretín a potom guľatinu prerežte zospodu. UPOZORNENIE ○ Dávajte pozor, aby sa vodiaca lišta v guľ atine pod tlakom neohla. ○ Pri práci na svahu stojte pri vyvýšenej časti guľatiny. Ak budete stáť pri opačnej časti, odrezaná guľatina sa na vás môže skotúľať.

(1) Výrez ( znázornený na Obr. 32): Výrez urobte z miesta, kam má strom spadnúť. Hĺbka výrezu by mala mať 1/3 priemeru stromu. Stromy nikdy nepíľte bez správneho výrezu. (2) Zadný rez ( znázornený na Obr. 32): Zadný rez urobte približne 5 cm nad a rovnobežne s vodorovným výrezom. Ak pri pílení uviazne reťaz v dreve, zastavte pílu a pomocou klina ju uvoľnite. Nepíľte skrz celý strom. UPOZORNENIE ○ Stromy nepíľte spôsobom, ktorý by ohrozil iné osoby, zasiahol inžinierske siete alebo poškodil majetok. ○ Stojte vo vyvýšenej časti terénu, pretože po spílení sa strom pravdepodobne zgúľa alebo zosunie nadol. 000BookCS3630DA.indb300000BookCS3630DA.indb300 2019/07/2917:50:132019/07/2917:50:13301 Slovenčina Preventívne opatrenia pri pílení Pri rozsiahlej prevádzke alebo nepretržitej práci Ak je náradie vystavené vysokej teplote, v záujme ochrany jeho motora a elektroniky začne blikať indikátor LED. Ak režete alebo použitím nadmernej sily vyťahujete náradie pri vysokej záťaži alebo nepretržitej prevádzke, motor a elektronika sa zahrejú a začne blikať indikátor LED. POZNÁMKA ○ Ak indikátor LED bliká, prestaňte náradie používať a nechajte ho dostatočne vychladnúť. Ak ho budete naďalej používať, náradie sa môže poškodiť. ○ Pri nepretržitej práci navyše nechajte náradie pred výmenou batérie približne 15 minút chladnúť. ○ Ak prerušíte prácu a po opätovnom zapnutí spínača bliká indikátor LED, znamená to, že náradie nevychladlo dostatočne. Pred opätovným zapnutím preto nechajte náradie dlhšie vypnuté. Držanie a ťažná sila reťazovej píly Reťazovú pílu vždy držte bezpečne. Okrem toho netlačte na reťazovú pílu viac, než je nutné. Ďalšia sila, ktorá pri pílení pôsobí na reťazovú pílu, nezrýchli pílenie. Motor sa bude viac namáhať, zhorší sa výkon a motor alebo vodiaca lišta sa poškodí. Náradie používajte v rozsahu, pri ktorom reťaz dosahuje primeranú rýchlosť. Predovšetkým keď sa reťaz zastaví (zasekne) v dôsledku nadmernej sily, môže spôsobiť poranenie alebo zlyhanie náradia. Zachytávač reťaze ○ Zachytávač reťaze sa nachádza na elektrickej hlave, presne pod reťazou a slúži na zabránenie možnosti zasiahnutia používateľa reťazovej píly prasknutou reťazou. ○ Keď sa reťaz pretrhne, vymeňte ju za novú podľa postupu Montáž (výmena) reťaze.

OSTRENIE REZNÝCH ČLÁNKOV

REŤAZE VÝSTRAHA Ak chcete predísť nehodám, vždy vypnite spínač a vyberte z hlavnej časti akumulátorovú batériu. Okrem toho pri manipulácii s reťazou vždy používajte hrubé rukavice. POZNÁMKA Reťaz ostrite a obmedzovač hĺbky upravujte v strede vodiacej lišty s reťazou nasadenou na hlavnej časti. Keď sa zníži ostrosť reťaze, motor a všetky časti tela sú vystavené väčšej záťaži a znižuje sa účinnosť. Ak chcete dosiahnuť optimálny výkon náradia, vykonávajte pravidelnú údržbu zameranú na ostrenie reťaze.

1. Ostrenie rezných článkov

Okrúhly pilník by sa mal držať proti ostriu reťaze tak, že jedna pätina jeho priemeru by mala pretŕčať nad hornou časťou čepele, ako je znázornené na obr. 33. Rezné články ostrite tak, aby okrúhly pilník zvieral s vodiacou lištou uhol 30°, ako je to znázornené na Obr. 34. Okrúhly pilník pritom držte rovno, ako je to znázornené na Obr. 35. Všetky rezné články píly brúste pod rovnakým uhlom, inak sa zníži efektivita rezania. Vhodné uhly na správne ostrenie rezných článkov sú uvedené na Obr. 36. (Okrúhly pilník sa predáva samostatne.)

2. Úprava obmedzovača hĺbky

VÝSTRAHA ○ Nezabrusujte vrchnú časť nárazníkového pásu a vodiaceho článku ani nedeformujte tvar týchto častí. ○ Úprava obmedzovačov hĺbky musí byť v súlade s vopred určenými rozmermi a tvarmi, inak sa môže zvýšiť riziko spätného nárazu a následného poranenia. Nárazníkový pás Vodiaci článok Všetky obmedzovače hĺbky musia byť vyrovnané rovnakým spôsobom, pretože slúžia na prispôsobenie hĺbky na mieste, kde reťaz vchádza do dreva. Pri ostrení reťaze skontrolujte obmedzovač hĺbky po každom druhom alebo treťom reznom článku. Spojku obmedzovača hĺbky umiestnite na reťaz tak, aby bolo obmedzovač vidno pri drážke, a pomocou plochého pilníka zošikmite časť presahujúcu spojku obmedzovača hĺbky. (Obr. 39) (Spojka obmedzovača hĺbky a plochý pilník sa predávajú samostatne.) Po obrúsení obmedzovača hĺbky zaoblite prednú stranu obmedzovača hĺbky do pôvodného tvaru. (Obr. 40) Po naostrení ponorte reťaz do reťazového oleja, aby ste zmyli piliny. Ak sa piliny neodstránia, reťaz a vodiaca lišta sa pri používaní rýchlo opotrebujú.

Po používaní vykonajte kontrolu a údržbu všetkých častí, skôr než náradie odložíte. VÝSTRAHA Počas údržby a kontroly vždy vypnite náradie a vyberte z hlavnej časti akumulátorovú batériu. Okrem toho odpojte od zásuvky zástrčku nabíjačky.

○ Reťaz príležitostne kontrolujte. Ak na nej nájdete čokoľvek nezvyčajné, vymeňte ju za novú podľa postupu Montáž (výmena) reťaze. ○ Skontrolujte napnutie a správne utiahnutie reťaze. ○ Keď sa reťaz otupí, prestaňte náradie používať a naostrite ho podľa postupu „Ostrenie rezných článkov reťaze”. ○ Po používaní dôkladne namažte reťaz a vodiacu lištu olejom, aby nehrdzavela. UPOZORNENIE Pri manipulácii s reťazou používajte rukavice, aby ste predišli poraneniu.

2. Čistenie bočného krytu a komory brzdového pásu

(Obr. 40, 41) Očistite a odstráňte piliny, ktoré sa dostali do vnútra súčastí. POZNÁMKA Pri čistení bočného krytu, komory brzdového pásu, trysky reťazového oleja a vodiacej lišty odpojte reťaz podľa postupu Montáž (výmena) reťaze.

3. Čistenie trysky reťazového oleja (Obr. 42)

Keď piliny a podobné čiastočky upchajú drážku vodiacej lišty alebo olejovú trysku, olej nemusí prúdiť a náradie môže zlyhať. Po používaní a pri výmene reťaze odpojte vodiacu lištu a odstráňte piliny z drážky. (Pozrite si „Montáž (výmena) reťaze”.)

5. Prehliadka uhlíkových kefi ek (Obr. 44)

Motor je vybavený uhlíkovými kefkami, ktoré predstavujú spotrebný tovar. Pretože nadmerne opotrebované uhlíkové kefky môžu spôsobiť problémy motora, uhlíkové kefky vymeňte za nové, akonáhle budú opotrebované po „hranicu opotrebovania“. Okrem toho, uhlíkové kefky vždy udržiavajte v čistote a presvedčte sa, že sa v rámci držiakov kefi ek voľne pohybujú. POZNÁMKA Pri výmene uhlíkových kefi ek za nové používajte uhlíkové kefky značky HiKOKI označené kódom 999068.

6. Výmena uhlíkových kefi ek

Uhlíkové kefky vyberte tak, že najprv snímte kryt kefi ek a následne plochým skrutkovačom alebo podobným náradím odháčkujte výčnelok uhlíkovej kefky ako je to znázornené na Obr. 45. Pri inštalácii uhlíkovej kefky zvoľte smer tak, aby bol hrot uhlíkovej kefky (pozrite si Obr. 46) v zhode s kontaktnou časťou rúrky kefky. Následne ju prstom zatlačte podľa Obr. 47. Nakoniec nainštalujte kryt kefky. UPOZORNENIE ○ Hrot uhlíkovej kefky zasuňte do kontaktnej časti rúrky kefky. (Môžete zasunúť ktorýkoľvek z dvoch hrotov,ktoré máte k dispozícii.) ○ Dávajte na to pozor, pretože akákoľ vek chyba v rámci vykonávania tejto činnosti môže mať za následok zdeformovanie hrotu uhlíkovej kefky a následne problémy motora už na začiatku.

7. Prehliadka montážnych skrutiek

Pravidelne kontrolujte montážne skrutky a zabezpečte, aby boli vždy správne utiahnuté. Pokiaľ sa niektoré skrutky uvoľnia, okamžite ich utiahnite. Pokiaľ tak neurobíte, môže to mať za následok vážne riziko.

Vinutie jednotky motora je samotným „srdcom“ elektrického náradia. Aby ste predišli poškodeniu vinutia a/alebo jeho zvlhnutiu od oleja alebo vody, vykonávajte predpísanú povinnú starostlivosť.

9. Kontrola svoriek (nástroj a batéria)

Skontrolujte, či sa na svorkách nenazbierali kovové piliny a prach. Príležitostne kontrolujte pred, počas a po prevádzke. UPOZORNENIE Odstráňte všetky kovové piliny alebo prach, ktoré sa mohli nazbierať na svorkách. Nedodržanie tohto pokynu môže viesť k poruche.

Keď sa reťazová píla zašpiní, utrite ju mäkkou suchou handričkou alebo handričkou navlhčenou v mydlovej vode. Nepoužívajte roztoky obsahujúce chlór, benzín ani riedidlo, pretože tieto látky spôsobia zmäknutie plastových častí.

Pred odložením náradia vyčistite a vykonajte údržbu všetkých častí a na vodiacu lištu namontujte puzdro na reťaz. Reťazovú pílu odložte na miesto s teplotou do 40 °C a mimo dosahu detí. POZNÁMKA Skladovanie lítiovo-iónových batérií Pred skladovaním lítiovo-iónových batérií sa presvedčite, že sú úplne nabité. Dlhodobé skladovanie (3 mesiace alebo viac) batérií s nízkou úrovňou nabitia môže viesť k zhoršeniu výkonu, viditeľnému skráteniu času používania batérií alebo k stavu, že sa batérie rýchlo vybijú. Viditeľne skrátený čas používania batérií však možno predĺžiť pomocou dvoch až piatich cyklov nabitia a používania batérií až do ich vybitia. Ak sa čas používania batérie extrémne skráti napriek opakovanému nabíjaniu a používaniu, považujte batérie za úplne vybité a zakúpte nové batérie. UPOZORNENIE V rámci prevádzkovania alebo údržby elektrického náradia je nutné dodržiavať bezpečnostné nariadenia a normy platné v patričnej krajine.

Príslušenstvo tohto stroje je uvedené na strane 388. Dôležité upozornenie ohľadne akumulátorov pre elektrické akumulátorové náradie značky HiKOKI Vždy používajte jeden z nami navrhnutých originálnych akumulátorov. Nemôžeme garantovať bezpečnosť a výkon nášho akumulátorového náradia, pokiaľ sa budú používať akumulátory iné, než akumulátory navrhnuté našou spoločnosťou, alebo ak dôjde k rozobratiu alebo úprave akumulátora (ako je rozobratie a výmena článkov alebo iných interných dielov). ZÁRUKA Naša spoločnosť garantuje, že elektrické náradie značky HiKOKI vyhovuje zákonným/národným nariadeniam. Táto záruka sa nevzťahuje na chyby alebo poškodenia v dôsledku nesprávneho používania, zlého zaobchádzania alebo štandardného opotrebovania a poškodenia. V prípade reklamácie doručte elektrické náradie v nerozobratom stave spolu so ZÁRUČNÝM LISTOM, ktorý nájdete na konci tohto návodu na obsluhu autorizovanému servisnému stredisku spoločnosti HiKOKI. Informácie ohľadne vzduchom prenášaného hluku a vibrácií Merané hodnoty boli stanovené podľa normy EN 60475 a deklarované podľa ISO 4871. Meraná vážená úroveň hladiny akustického výkonu A: 100 dB (A) Meraná vážená úroveň hladiny akustického tlaku A: 87 dB (A) Odchýlka K: 3 dB (A). Použite ochranu sluchu. Výsledné celkové hodnoty pre vibrácie (suma pre trojosový vektor) stanovené podľa normy EN60745.

Deklarovaná hodnota vibrácií bola meraná podľa normou stanovenej skúšobnej metódy a môže sa použiť pre porovnávanie jedného náradia s druhým.Môže sa taktiež použiť na predbežné posúdenie vystavenia. 000BookCS3630DA.indb302000BookCS3630DA.indb302 2019/07/2917:50:142019/07/2917:50:14303 Slovenčina VÝSTRAHA ○ Hodnota emisie vibrácií počas skutočného používania elektrického náradia sa môže odlišovať od deklarovanej celkovej hodnoty, a to na základe spôsobu, akým sa náradie používa. ○ Vyznačte bezpečnostné opatrenia s cieľom chrániť obsluhu, ktoré sa zakladajú na odhade expozície v rámci skutočných podmienok používania (berúc do úvahy všetky súčasti prevádzkového cyklu, ako sú doby vypnutia náradia a doby voľnobehu náradia, ktoré sú doplnkom doby spustenia náradia). POZNÁMKA Vzhľadom na pokračujúci program výskumu a vývoja v spoločnosti HiKOKI si vyhradzujeme právo zmien tu uvedených technických špecifi kácií bez predchádzajúceho upozornenia.

Pokiaľ náradie nefunguje štandardným spôsobnom, použite postupy uvedené v tabuľke nižšie. Pokiaľ nedokážete problém odstrániť, poraďte sa s predajcom alebo s autorizovaným servisným strediskom spoločnosti HiKOKI.

1. Elektrické náradie

Príznak Možná príčina Náprava Počuť motor, ale reťaz... ○ sa nepohybuje ○ sa nepohybuje voľne Môže byť aktivovaná brzda reťaze. Uvoľnite ju potiahnutím páčky brzdy k sebe. Reťaz je nadmerne napnutá. Skontrolujte napnutie reťaze, a ak je príliš tesné, uvoľnite ho. Reťaz vyskakuje z ozubeného kolesa. Snímte bočný kryt a skontrolujte, či je reťaz správne nasunutá na ozubenom kolese. Vnútri bočného krytu...

• sa zachytili cudzie predmety Snímte bočný kryt a vyčistite kryt reťaze. V drážke vodiacej lišty...

• neprúdi olej Vyčistite drážku vodiacej lišty a otvor na olej. Skontrolujte, či je olej v olejovej nádrži, a v prípade potreby ho doplňte. Zlá ostrosť Reťaz...

• je opotrebovaná alebo je zlomené ostrie

• je hrdzavá Naostrite reťaz. Ak je opotrebovanie alebo zlomenie veľmi vážne, vymeňte ju za novú reťaz. Reťaz je otočená naopak. Znova ju nasaďte, pričom skontrolujte správne smerovanie. Reťaz je voľná. Skontrolujte napnutie reťaze, a ak je voľná, dotiahnite ju. Reťazový olej ○ prúdi pomaly ○ nevyteká (zadretie) Nedostatok reťazového oleja v nádrži. Doplňte reťazový olej. Tryska reťazového oleja je upchatá. Vyčistite trysku reťazového oleja. Batéria sa nedá nainštalovať Pokúšate sa nainštalovať inú batériu, ako je určená pre nástroj. Nainštalujte prosím multivoltovú batériu. 000BookCS3630DA.indb303000BookCS3630DA.indb303 2019/07/2917:50:142019/07/2917:50:14304 Slovenčina

Príznak Možná príčina Náprava Indikátor nabíjania rýchlo bliká fi alovou farbou a nabíjanie akumulátora sa nezačalo. Batéria nie je úplne zasunutá. Batériu vložte pevne. Na koncovke batérie alebo v mieste jej pripojenia sa nachádza cudzí predmet. Odstráňte cudzí predmet. Bliká červená kontrolka nabíjania a nabíjanie batérie sa nezačalo. Batéria nie je úplne zasunutá. Batériu vložte pevne. Batéria je prehriata. Ak sa nechá tak, po znížení teploty batérie sa automaticky začne nabíjať, čo však môže znížiť životnosť batérie. Pred nabíjaním sa odporúča nechať batériu vychladnúť na dostatočne vetranom mieste, mimo priameho slnečného žiarenia. Doba používania batérie je krátka aj napriek tomu, že je batéria plne nabitá. Životnosť batérie je vyčerpaná. Batériu vymeňte za novú. Batéria sa dlho nabíja. Teplota batérie, nabíjačky alebo okolitého prostredia je veľmi nízka. Batériu nabíjajte vo vnútri alebo v inom teplejšom prostredí. Ak sa otvory na nabíjačke zakryjú, spôsobí to prehriatie vnútorných komponentov. Dbajte na to, aby nedošlo k zakrytiu otvorov. Ventilátor chladenia nefunguje. Kontaktujte autorizované servisné stredisko spoločnosti HiKOKI kvôli oprave. Kontrolka USB napájania sa vypla a USB zariadenie sa nenabíja. Kapacita batérie sa znížila. Vymeňte batériu za takú, ktorá zvyšnú kapacitu má. Pripojte zástrčku napájania z nabíjačky do elektrickej zásuvky. Kontrolka USB napájania sa nevypne ani po ukončení nabíjania USB zariadenia. Kontrolka USB napájania sa rozsvieti nazeleno, čo znamená, že nabíjanie cez USB je možné. Nejde o poruchu. Nie je možné sledovať stav nabíjania USB zariadenia, alebo či sa nabíjanie ukončilo. Ani po ukončení nabíjania sa kontrolka USB napájania nevypne. Skontrolujte USB zariadenie ktoré sa nabíja, aby ste potvrdili stav nabíjania. Nabíjanie USB zariadenia sa pozastaví. Nabíjačka bola zapojená do elektrickej zásuvky, kým USB zariadenie sa nabíjalo za pomoci batérie ako zdroja napájania. Nejde o poruchu. Nabíjačka pozastaví nabíjanie USB približne na 5 sekúnd, kedy prebieha rozlišovanie medzi zdrojmi napájania. Batéria bola zapojená do nabíjačky, kým USB zariadenie sa nabíjalo za pomoci elektrickej zásuvky ako zdroja napájania. Nabíjanie USB zariadenia sa pozastaví, ak sa batéria a USB zariadenie nabíjajú naraz. Batéria je plne nabitá. Nejde o poruchu. Nabíjačka pozastaví nabíjanie USB približne na 5 sekúnd, pokým skontroluje, či sa nabíjanie batérie úspešne dokončilo. Nabíjanie USB zariadenia sa nespustí, ak sa batéria a USB zariadenie nabíjajú naraz. Zvyšná kapacita batérie je veľmi nízka. Nejde o poruchu. Ak kapacita batérie dosiahne určitú úroveň, USB nabíjanie začne automaticky. 000BookCS3630DA.indb304000BookCS3630DA.indb304 2019/07/2917:50:142019/07/2917:50:14305

Týmto vyhlasujeme na vlastnú zodpovednosť, že výrobok Akku reťazová píla identifi kovaný podľa typu a špecifi ckého identifi kačného kódu *1) je v zhode so všetkými príslušnými požiadavkami smerníc *2) a noriem *3). Technický súbor v *4) – Pozrite nižšie. Manažér európskych noriem na zastupujúcom úrade v Európe má oprávnenie na zostavovanie technickej dokumentácie. 2000/14/ES Nameraná hlučnosť : 100 dB Zaručená medza hluku: 103 dB Notifi kovaný orgán (2006/42/ES): 0598 SGS Fimko Ltd. Särkiniementie 3 P. O. Box 30 FI-00211 Helsinki, Fínsko vykonal skúšku typu ES a vydal certifi kát o skúške typu ES č. MD-153 podľa Prílohy IX. Toto vyhlásenie sa vzťahuje na výrobok označený značkou CE.
