ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ PWR 30T Wolf Garten

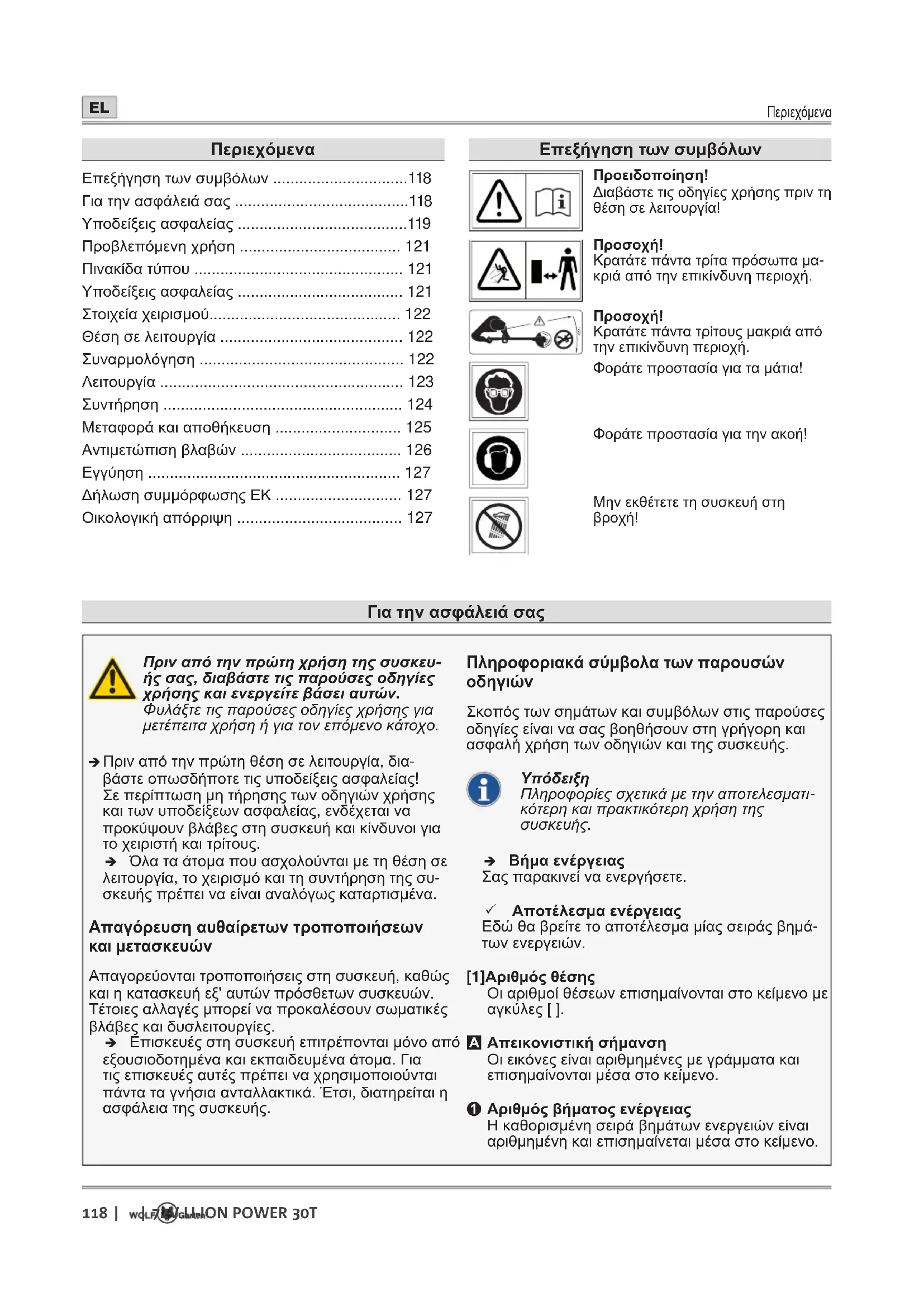

EL Ελληνικά 118 (Αυθεντικές οδηγίες χειρισμού)
Επεξήγηση των συμβόλων ......118
Για την ασφάλειά σας ....118
Υποδείξεις ασφαλείας ....119
Προβλεπόμενη χρήση 121
Πινακίδα τύπου 121
Υποδείξεις ασφαλείας 121
Στοιχεία χειρισμού.... 122
Θέση σε λειτουργία 122
Συναρμολόγηση 122
Λειτουργία 123
Συντήρηση 124
Μεταφορά και αποθήκευση 125
Αντιμετώπιση βλαβών 126
Εγγύηση 127
Δήλωση συμμόρφωσης ΕΚ 127
Οικολογική απόρριψη 127
Επεξήγηση των συμβόλων
Προειδοποίηση!
Διαβάστε τις οδηγίες χρήσης πριν τη θέση σε λειτουργία!
Προσοχή!
Κρατάτε πάντα τρίτα πρόσωπα μακριά από την επικίνδυνη περιοχή.
Προσοχή!
Κρατάτε πάντα τρίτους μακριά από την επικίνδυνη περιοχή.
Φοράτε προστασία για τα μάτια!
Φοράτε προστασία για την ακοή!
Μην εκθέτετε τη συσκευή στη βροχή!
Για την ασφάλειά σας
Πριν από την πρώτη χρήση της συσκευής σας, διαβάστε τις παρούσες οδηγίες χρήσης και ενεργείτε βάσει αυτών.
Φυλάξτε τις παρούσες οδηγίες χρήσης για μετέπειτα χρήση ή για τον επόμενο κάτοχο.
→ Πριν από την πρώτη θέση σε λειτουργία, διαβάστε οπωσδήποτε τις υποδείξεις ασφαλείας! Σε περίπτωση μη τήρησης των οδηγιών χρήσης και των υποδείξεων ασφαλείας, ενδέχεται να προκύψουν βλάβες στη συσκευή και κίνδυνοι για το χειριστή και τρίτους.
→ Όλα τα άτομα που ασχολούνται με τη θέση σε λειτουργία, το χειρισμό και τη συντήρηση της συσκευής πρέπει να είναι αναλόγως καταρτισμένα.
Απαγόρευση αυθαίρετων τροποποιήσεων και μετασκευών
Απαγορεύονται τροποποιήσεις στη συσκευή, καθώς και η κατασκευή εξ' αυτών πρόσθετων συσκευών. Τέτοιες αλλαγές μπορεί να προκαλέσουν σωματικές βλάβες και δυσλειτουργίες.
→ Έπισκευές στη συσκευή επιτρέπονται μόνο από εξουσιοδοτημένα και εκπαιδευμένα άτομα. Για τις επισκευές αυτές πρέπει να χρησιμοποιούνται πάντα τα γνήσια ανταλλακτικά. Έτσι, διατηρείται η ασφάλεια της συσκευής.
Πληροφοριακά σύμβολα των παρουσών οδηγιών
Σκοπός των σημάτων και συμβόλων στις παρούσες οδηγίες είναι να σας βοηθήσουν στη γρήγορη και ασφαλή χρήση των οδηγιών και της συσκευής.
Υπόδειξη
Πληροφορίες σχετικά με την αποτελεσματικότερη και πρακτικότερη χρήση της συσκευής.
→ Βήμα ενέργειας
Σας παρακινεί να ενεργήσετε.
√ Αποτέλεσμα ενέργειας
Εδώ θα βρείτε το αποτέλεσμα μίας σειράς βημά- των ενεργειών.
[1]Αριθμός θέσης
Οι αριθμοί θέσεων επισημαίνονται στο κείμενο με αγκύλες [ ].
Α Απεικονιστική σήμανση
Οι εικόνες είναι αριθμημένες με γράμματα και επισημαίνονται μέσα στο κείμενο.
① Αριθμός βήματος ενέργειας
Η καθορισμένη σειρά βημάτων ενεργειών είναι αριθμημένη και επισημαίνεται μέσα στο κείμενο.
Υποδείξεις ασφαλείας
Επίπεδα ασφαλείας των προειδοποιητικών υποδείξεων
Στις παρούσες οδηγίες χρήσης χρησιμοποιούνται τα κάτωθι επίπεδα κινδύνου, προς επισήμανση ενδεχόμενων επικίνδυνων καταστάσεων:
ΚΙΝΔΥΝΟΣ!
Υπάρχει άμεση επικίνδυνη κατάσταση, η οποία, σε περίπτωση που δεν τηρηθούν τα μέτρα, οδηγεί σε σοβαρούς τραυματισμούς, ακόμη και σε θάνατο.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ!
Μπορεί να παρουσιαστεί επικίνδυνη κα- τάσταση, η οποία, σε περίπτωση που δεν τηρηθούν τα μέτρα οδηγεί σε σοβαρούς τραυματισμούς, ακόμη και σε θάνατο.
ΠΡΟΣΟΧΗ!
Μπορεί να εμφανιστεί επικίνδυνη κατάσταση, η οποία, σε περίπτωση που δεν τηρηθούν τα μέτρα, οδηγεί σε ελαφρούς ή μηδαμινούς τραυματισμούς.
Προσοχή!
Μπορεί να παρουσιαστεί πιθανή βλαβερή κατάσταση, η οποία οδηγεί, εάν δεν αποφευχθεί, σε υλικές ζημιές.
Δομή των υποδείξεων ασφαλείας
ΚΙΝΔΥΝΟΣ!
Είδος και πηγή κινδύνου!
Συνέπειες σε περίπτωση μη τήρησης
Μέτρο προς αποφυγή κινδύνων
Ατομική προστασία και προστασία τρίτων
Για λόγους ασφαλείας, απαγορεύεται η χρήση της μηχανής ξακρίσματος χλοοτάπητα από παιδιά ή άτομα, τα οποία δεν έχουν γνώση των οδηγιών χρήσης. Τοπικές διατάξεις μπορούν να ορίσουν το ελάχιστο όριο ηλικίας του χρήστη.
Μη θέτετε σε λειτουργία τη μηχανή ξακρίσματος χλοοτάπητα, εάν κοντά σας υπάρχουν τρίτοι (κυρίως παιδιά) ή ζώα.Φροντίζετε, επίσης, ώστε τα παιδιά να μην παίζουν με τη μηχανή ξακρίσματος χλοοτάπητα.
Διακόψτε τη χρήση της μηχανής, εάν παρατηρήσετε κοντά σας τρίτους (κυρίως παιδιά) ή κατοικίδια ζώα.
Η παρούσα συσκευή δεν επιτρέπεται να χρησιμοποιείται από παιδιά και άτομα με περιορισμένες σωματικές, αισθητηριακές ή πνευματικές ικανότητες ή που δε διαθέτουν επαρκή εμπειρία και γνώση. Επίσης, δεν επιτρέπεται να χρησιμοποιούν τη συσκευή άτομα, τα οποία δεν είναι εξοικειωμένα με τις παρούσες οδηγίες χρήσης. Τοπικές διατάξεις μπορούν να ορίσουν ένα όριο ηλικίας για το χρήστη.
Απαγορεύεται ο καθαρισμός και η συντήρηση από παιδιά.
Ανοίγετε το μοτέρ μόνο όταν τα πόδια και τα χέρια σας είναι σε ασφαλή απόσταση από τη μονάδα κοπής.
Απομακρύνετε πάντα το συσσωρευτή από τη συσκευή, εάν δεν την επιτηρείτε και σε περίπτωση αφαίρεσης μίας διάταξης ασφάλισης.
Κατά τη διάρκεια των εργασιών με τη / στη μηχανή ξακρίσματος χλοστάπητα, φοράτε πάντα σταθερά υποδήματα και μακριά παντελόνια, καθώς και λοιπό κατάλληλο προσωπικό προστατευτικό εξοπλισμό (προστατευτικά γυαλιά, ωτασπίδες, γάντια εργασίας, κτλ.). Η χρήση προσωπικού προστατευτικού εξοπλισμού μειώνει τον κίνδυνο τραυματισμών. Αποφεύγετε τη χρήση φαρδιών ρούχων, κτλ., τα οποία θα μπορούσαν να πιαστούν στο εργαλείο κοπής.
Ο χειριστής/χρήστης είναι υπεύθυνος για ατυχήματα ή ζημιές σε άλλα άτομα ή στην ιδιοκτησία τους.
Πριν την έναρξη της εργασίας, εξοικειωθείτε με τη μηχανή ξακρίσματος χλοοτάπητα και τις λειτουργίες της, καθώς και με τα στοιχεία χειρισμού της.
Μη χρησιμοποιείτε μηχανές ξακρίσματος χλοστάπητα, των οποίων ο διακόπτης είναι ελαττωματικός και δεν ενεργοποιείται, ούτε απενεργοποιείται.Οι μηχανές αυτές θα πρέπει να επισκευάζονται από εξειδικευμένο προσωπικό ή συνεργείο.
Μη χρησιμοποιείτε ποτέ μία συσκευή με ελατωματικές ή ελλιπείς προστατευτικές διατάξεις ή καλύμματα. Προβληματικές προστατευτικές διατάξεις πρέπει να επισκευάζονται ή να αντικαθίστανται από σχετικώς καταρτισμένο και εξειδικευμένο προσωπικό ή συνεργείο.
Πριν από τη χρήση, βεβαιωθείτε ότι στο γρασίδι δεν υπάρχουν κλαδιά, πέτρες, σύρματα, κτλ., και να το έχετε υπόψη σας αυτό καθ' όλη τη διάρκεια του ξακρίσματος.
Πριν τη χρήση
Υποδείξεις ασφαλείας
Προτού προβείτε σε ρυθμίσεις στη συσκευή ή προτού την καθαρίσετε, απενεργοποιήστε τη και αφαιρέστε το συσσωρευτή.
Διαβάστε και τηρείτε τις οδηγίες χρήσης του συσσωρευτή και του φορτιστή του.
Κατά τη διάρκεια χρήσης
Προσοχή για τραυματισμούς σε πόδια και χέρια λόγω της διάταξης κοπής.
Αφαιρέστε το συσσωρευτή από τη συσκευή: - όποτε απομακρύνεστε από τη συσκευή. - προτού απομακρύνετε εμφράξεις. - πριν από ελέγχους, καθαρισμό ή εργασίες στη συσκευή. - μετά από επαφή ενός ξένου σωματιδίου, για το έλεγχο βλαβών στη συσκευή. - για άμεσο έλεγχο, όταν η συσκευή αρχίζει να δονείται υπερβολικά.
➢ Μην εργάζεστε με τη συσκευή σε εκρηκτικά περιβάλλοντα, όπου υπάρχουν εύφλεκτα υγρά, αέρια ή σκόνες. Η μηχανή ξακρίσματος χλοοτάπητα μπορεί να παράγει σπινθήρες, οι οποίοι μπορούν να αναφλέξουν τη σκόνη ή τους ατμούς.
Κατά τη διακοπή των εργασιών, μην αφήνετε ποτέ ανεπιτήρητη τη μηχανή ξακρίσματος χλοοτάπητα. Φυλάξτε τη σε ασφαλές μέρος.
Κατά την ενεργοποίηση, κρατάτε τη μηχανή ξακρίσματος χλοοτάπητα παράλληλα προς το γρασίδι, ειδάλλως υπάρχει κίνδυνος τραυματισμού.
Ακόμη και κατά τη διάρκεια της εργασίας, κρατάτε απόσταση ασφαλείας από την περιστρεφόμενη μεσινέζα.
Μην πιάνετε την περιστρεφόμενη μεσινέζα.
Να προσέχετε για πιθανούς τραυματισμούς στη διάταξη που χρησιμεύει στην κοπή του μήκους της μεσινέζας. Μετά την εξαγωγή μιας καινούριας μεσινέζας, κρατάτε τη συσκευή πάντα στην κανονική της θέση εργασίας, προτού την ενεργοποιήσετε.
➢ Φοράτε κατάλληλη προστασία για τα μάτια και την ακοή!
Αποφεύγετε αφύσικες στάσεις του σώματος. Φροντίζετε για μία σωστή στάση, διατηρώντας συνεχώς την ισορροπία. Να είστε ιδιαίτερα προσεκτικοί, όταν κινήστε σε μία πλαγιά. Μην τρέχετε ποτέ, να κινήστε ήρεμα προς τα εμπρός. Έτσι, μπορείτε να ελέγχετε καλύτερα τη συσκευή σε αναπάντεχες καταστάσεις.
Να είστε ιδιαίταρφοσεκτικοί όταν κινήστε προς τα πίσω. Υπάρχει κίνδυνος να σκοντάψετε!
Αφαιρείτε το συσσωρευτή κατά τη μεταφορά από/προς τα μεμονωμένα σημεία εργασίας.
Μην απομακρύνετε και μη χειρίζεστε ποτέ λάθος τις εγκατεστημένες στη συσκευή συνδετικές διατάξεις (π.χ. μέσω σύνδεσης του διακόπτη πλήκτρου στη λαβή).
To koutí tns μεσινέζας δεν πρέπει να πέφτει στο έδαφος, ούτε και να χτυπάει σε γωνίες τοίχων. Σε περίπτωση που το koutí tns μεσινέζας προσκρούσει κάπου, προσέχετε την έντονη δόνηση της λαβής. Σε μία τέτοια περίπτωση, η συσκευή πρέπει να ελεγχθεί και, εάν χρειάζεται, να επισκευαστεί από καταρτισμένο και εξειδικευμένο προσωπικό ή συνεργείο.
Na είστε προσεκτικοί κατά τη χρήση των πλαστικών λεπίδων. Κίνδυνος τραυματισμού!
Μετά τη χρήση
Απενεργοποιείτε τη συσκευή, αφαιρείτε το συσσωρευτή και ελέγχετε τη συσκευή για πιθανές βλάβες. Προσοχή, κίνδυνος! Το εργαλείο κοπής συνεχίζει να λειτουργεί!
Εάν πρέπει να εκτελέσετε εργασίες συντήρησης και καθαρισμού στη συσκευή, απενεργοποιήστε τη και αφαιρέστε το συσσωρευτή.
➢ Περιμένετε πάντα, έως ότου το εργαλείο κοπής ακινητοποιηθεί.
Μην αγγίζετε περιστρεφόμενα επικίνδυνα μέρη, προτού να έχετε αφαιρέσει το συσσω-
ρευτή.
Η αφαίρεση των προστατευτικών διατάξεων ή η αντικατάσταση του πηνίου της μεσινέζας/ των λεπίδων επιτρέπονται μόνο αφού αφαι- ρεθεί ο συσσωρευτής. Χρησιμοποιείτε μόνο γνήσια πηνία μεσινέζας/πλαστικές λεπίδες της WOLF-Garten και τηρείτε τις υποδείξεις εγκατά- στασης!
Οι οπές εξαερισμού θα πρέπει να είναι καθαρές.
Μην καθαρίζετε τη μηχανή ξακρίσματος χλοο-
τάπητα με νερό.
➢ Φθπείτε τη συσκευή σε ένα ασφαλές μέρος.
Μην αποθηκεύετε τη συσκευή σε σημεία προσβάσιμα στα παιδιά.
Επισκευές στη συσκευή επιτρέπεται να πραγματοποιούνται μόνο από καταρτισμένο και εξειδικευμένο προσωπικό ή συνεργείο και όχι από εσάς τους ίδιους.
Αφήστε τη συσκευή να κρυώσει, προτού την βάλετε στην άκρη ή την αποθηκεύσετε.
Γενικές υποδείξεις ασφαλείας
Μην αντικαθιστάτε ποτέ τη μη μεταλλική διά-
ταξη κοπής με μία μεταλλική διάταξη κοπής!
➢ Περιμένετε πάντα, έως ότου το εργαλείο
Υποδείξεις ασφαλείας
κοπής ακινητοποιηθεί και μην αγγίζετε περιστρεφόμενα επικίνδυνα μέρη, χωρίς να έχετε αφαιρέσει προηγουμένως το συσσωρευτή.
Τα ανταλλακτικά πρέπει να πληρούν τις αξι- ώσεις που έχει ορίσει ο κατασκευαστής.Χρη- σιμοποιείτε, συνεπώς, μόνο γνήσια ανταλλακτικά της WOLF-Garten ή ανταλλακτικά εγκεκριμένα από τον κατασκευαστή. Κατά την αντικατάσταση, τηρείτε πάντα τις επισυναπτόμενες οδηγίες τοπο- θέτησης, έχοντας προηγουμένως απομακρύνει το συσσωρευτή.
Επισκευές επιτρέπεται να πραγματοποιούνται μόνο από καταρτισμένο και εξειδικευμένο προσωπικό ή συνεργείο.
Η παρούσα μηχανή ξακρίσματος χλοοτάπητα είναι σχεδιασμένη για την περιποίηση γωνιών χόρτου, καθώς και μικρότερων επιφανει-
ών χόρτου και γρασιδιού στα πλαίσια ιδιω- τικής χρήσης.Λόγω κινδύνων για τη σωματική ακεραιότητα του χρήστη ή τρίτων, η συσκευή δεν επιτρέπεται να χρησιμοποιείται για άλλους σκοπούς.
Χρησιμοποιείτε τη μηχανή ξακρίσματος χλοοτάπητα μόνο υπό το φως της ημέρας ή με καλό τεχνητό φωτισμό.Διατηρείτε το χώρο εργασίας σας καθαρό και καλά φωτισμένο.
Χρησιμοποιείτε τη μηχανή ξακρίσματος χλοο- τάπητα μόνο υπό στεγνές καιρικές συνθήκες. Διατηρείτε τη συσκευή μακριά από τη βροχή ή την υγρασία και μην τη χρησιμοποιείτε κατά τη διάρκεια καταιγίδας. Η εισχώρηση νερού στη μηχανή ξακρίσματος χλοοτάπητα αυξάνει τον κίνδυνο ηλεκτροπληξίας.
Προβλεπόμενη χρήση
Η μηχανή ξακρίσματος χλοοτάπητα με τοποθετημένο πηνίο μεσινέζας είναι σχεδιασμένη αποκλειστικά για την περιποίηση γωνιών χόρτου, καθώς και μικρότερων επιφανειών χόρτου και γρασιδιού στα πλαίσια ιδιωτικής χρήσης.
Με τοποθετημένη πλαστική λεπίδα μπορούν να κουρευτούν, επίσης, μικρότεροι θάμνοι, όπως π.χ. τσουκνίδες ή βατομουριές.
Οποιαδήποτε άλλη χρήση θεωρείται μη συμβατή με τα προβλεπόμενα.
Για ζημιές σε περίπτωση μη προβλεπόμενης χρήσης ευθύνη φέρει ο χρήστης.
Χρήση μη σύμφωνη με τα προβλεπόμενα
Η παρούσα μηχανή ξακρίσματος χλοοτάπητα δεν θα πρέπει να χρησιμοποιείται σε δημόσιες εγκαταστάσεις, πάρκα, αθλητικές εγκαταστάσεις, σε δρόμους, κτλ., καθώς και στη γεωργία και τη δασοκομία.
Λόγω σωματικών κινδύνων για το χρήστη, η μηχανή ξακρίσματος χλοοτάπητα δεν επιτρέπεται να χρησιμοποιείται για την κοπή χονδρών κλαδιών και τον τεμαχισμό υπό την έννοια της κομποστοποίησης.

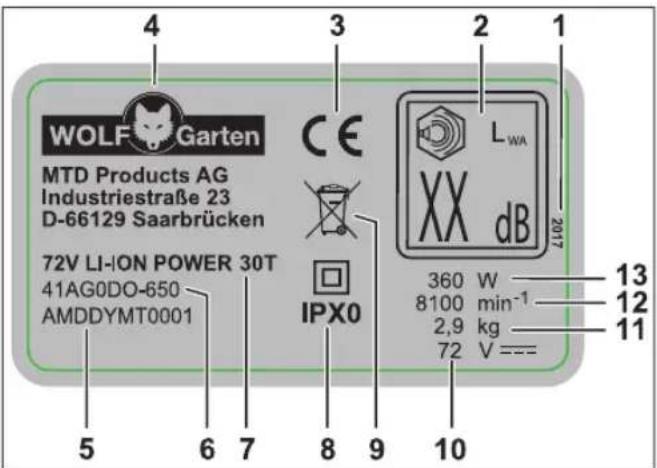

Πινακίδα τύπου
Θέση
Η πινακίδα τύπου βρίσκεται στο περίβλημα της μηχανής ξακρίσματος χλοοτάπητα.
Υπόδειξη
Η επισήμανση θεωρείται ως πιστοποιητικό και απαγορεύεται να τροποποιηθεί ή να καταστεί δυσανάγνωστη.
Δομή
2 Εγγυημένη ηχητική ισχύς
3 Σήμανση CE
4 Κατασκευαστής
5 Αριθμός σειράς
6 Αριθμός μοντέλου
7 Όνομα μοντέλου
8 Κατηγορία προστασίας/Είδος προστασίας
9 Υπόδειξη απόρριψης
10 Ονομαστική τάση, τύπος ρεύματος
11 Báros
12 Αριθμός στροφών κινητήρα σε min⁻¹
13 Απόδοση
Στοιχεία χειρισμού
Στοιχεία χειρισμού (Εικ. Ρ)
1 Απασφάλιση συσσωρευτή
2 Χειρολαβή
3 Άγκιστρο για τη ζώνη μεταφοράς
4 Κεντρική λαβή
5 Ρυθμιζόμενη σε ύψος τηλεσκοπική λαβή
6 Ρύθμιση λειτουργίας κοπής άκρων
7 Προστατευτικό κάλυμμα
8 Βραχίονας προστασίας λουλουδιών
9 Ασφάλιση καλύμματος
10 Διακόπτης ενεργοποίησης/απενεργοποίησης
11 Απασφάλιση (και στις δύο πλευρές)
12 Τερματικός αναστολέας ρύθμισης ύψους / ρύθμισης κεντρικής λαβής
13 Ρύθμιση γωνίας εργασίας
14 Κάλυμμα
15 Θήκη συσσωρευτών
16 Zώνη μεταφοράς
17 Στήριγμα τροχών ★
18 Προσαρμογέας
19 Τροχοί ★
20 Κάλυμμα πηνίου για πλαστική λεπίδα
21 Πλαστική λεπίδα
22 Κουτί μεσινέζας
23 Πηνίο μεσινέζας
24 Κάλυμμα πηνίου
25 Διάταξη κοπής του μήκους μεσινέζας
Υπόδειξη
Τα επισημασμένα με ★ στοιχεία χειρισμού είναι προαιρετικά ως πρόσθετα εξαρτήματα και δεν περιλαμβάνονται στον παραδοτέο εξοπλισμό.
Θέση σε λειτουργία
Συμπληρωματικά έγγραφα τεκμηρίωσης
Θέτετε τη συσκευή σε λειτουργία μόνον αφού μελετήσετε, κατανοήσετε και λάβετε υπόψη τις συνοδευτικές οδηγίες χρήσης του φορτιστή POWER Base 72V / POWER Base 72V Basic και του συσ- σωρευτή Li High Energy 72V.
Φόρτιση του συσσωρευτή
ΠΡΟΕΙΔΟΠΟΙΗΣΗ!
Κίνδυνος τραυματισμών ή υλικών ζημιών ➢ Φορτίζετε το συσσωρευτή αποκλειστικά με το φορτιστή POWER Base 72V / POWER Base 72V Basic.
Προσοχή!
Ο συσσωρευτής παραδίδεται μερικώς φορτισμένος. Πριν από την πρώτη χρήση, φορτίστε πλήρως το συσσωρευτή με το φορτιστή POWER Base 72V / POWER Base 72V Basic, για να διασφαλιστεί η πλήρης απόδοση του συσσωρευτή.
→ Φορτίστε το συσσωρευτή σύμφωνα με τις οδηγίες της συμπληρωματικής τεκμηρίωσης.
Όρες λειτουργίας
→ Τηρείτε τις τοπικές διατάξεις.
→ Ενημερωθείτε για τις ώρες λειτουργίας από τις τοπικές αρμόδιες αρχές.
Συναρμολόγηση
Συναρμολόγηση προστατευτικού καλύμματος (Εικ. Β)
→ Πιέστε δυνατά το προστατευτικό κάλυμασ στο τρίμερ Β ①.
√ Το προστατευτικό κάλυμμα ασφαλίζει με ήχο.
Τοποθέτηση καλύμματος (Εικ.©)
Υπόδειξη
Για τη χρήση της λειτουργίας κοπής άκρων, το κάλυμμα πρέπει να αποσυναρμολογηθεί.
Το κάλυμμα Α b εμποδίζει τον έντονο διασκορτισμό του κομμένου υλικού, όταν εργάζεστε κοντά στο άκρο της επιφάνειας του χόρτου.
→ Κρεμάστε το κάλυμμα στο προστατευτικό κάλυμμα C ①.
→ Σηκώστε την ασφάλιση καλύμματος επάνω από το κάλυμμα, για να το στερεώσετε κι άλλο C ②.
Ανάρτηση ζώνης μεταφοράς (Εικ. D)
→ Κρεμάστε τη ζώνη μεταφοΜφ στα δύο άγκιστρα D.
Υπόδειξη
Για λόγους ασφαλείας, κρεμάτε τη συσκευή μόνο επάνω από τον έναν ώμο, και όχι από το λαιμό. Η ζώνη διαθέτει έναν ταχυσύνδεσμο, ώστε να μπορεί να αποσυνδεθεί γρήγορα σε περίπτωση σφάλματος.
Τροχοί (Εικ. Β) ★
Για να επιτύχετε ομοιόμορφα υψηλή και καθαρή κοπή, μπορείτε να χρησιμοποιήσετε τους τροχούς.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ!
Κίνδυνος τραυματισμών από το εργαλείο κοπής.
Οι ρυθμίσεις στη συσκευή πρέπει να γίνονται μόνο με σβησμένο μοτέρ και ακινητοποιημένο το εργαλείο κοπής.
➢ Mην πιάνετε την περιστρεφόμενη μεσινέζα.
➢ Πριν από όλες τις εργασίες στη συσκευή αφαιρείτε το συσσωρευτή.
→ Πιέστε το στήρινΑση στην τηλεσκοπική
ράβδο Ε ①.
→ Ανοίξτε το μοχλό του στηρίγμαΕς③.
→ Σπρώξτε τον προσαρμολα από επάνω στο στήριγμα, μέχρι να ασφαλίσει E ②.
→ Σπρώξτε τους τροχφη από επάνω στον προσαρμογέα, μέχρι να ασφαλίσουν Ε ④.
→ Σπρώξτε τους τροχούς στην επιθυμητή θέση ύψους E 5.
→ Γυρίστε το μοχλό του στηρίγματος, ώστε να στερε-
ώσετε τους τροχούς στο ρυθμισμένο ύψος Ε ⑥.
Λειτουργία
Ρύθμιση μήκους δοκού της τηλεσκοπικής ράβδου (Εικ. F)
→ Λύστε το περίβλημα με σπείρωΓο①.
→ Ανοίξτε την τηλεσκοπική λαβή, έως ότου επιτευ-
χθεί το ιδανικό μήκος δοκού F ②.
→ Βιδώστε το περίβλημα με σπείρωΓο3.
Ρύθμιση κεντρικής λαβής (Εικ. G)
→ Λύστε το μοχλό ασφάλισης στην κεντρική λαβή G ①.
→ Σπρώξτε την κεντρική λαβή στο επιθυμητό ύψος G ②.
→ Ρυθμίστε την κλίση της κεντρικής λαβξς3.
→ Σφίξτε το μοχλό ασφάλιας4
Τοποθέτηση συσσωρευτή (Εικ. Η)
ΠΡΟΕΙΔΟΠΟΙΗΣΗ!
Λάθος χρήση του συσσωρευτή και του φορτιστή
ΘΚίνδυνος τραυματισμών και υλικών ζημιών
Διαβάστε και τηρείτε τις οδηγίες χρήσης του συσσωρευτή και του φορτιστή.
Με τη βοήθεια της ασφάλειας 2 επιπέδων, μπορείτε να ρυθμίζετε τον τρόπο εργασίας ή μεταφοράς του συσσωρευτή.
Επίπεδο 1 H ①
√ Ο συσσωρευτής είναι σε λειτουργία μεταφοράς.
- Οι ηλεκτρικές επαφές είναι ανοικτές αποτρέποντας έτσι τη μη ηθελημένη αυτόματη εκφόρτιση του συσσωρευτή κατά την αποθήκευση.
Επίπεδο 2 H ②
√ Ο συσσωρευτής είναι σε λειτουργία εργασίας.
- Οι ηλεκτρικές επαφές είναι κλειστές και η συσκευή είναι σε λειτουργική ετοιμότητα.
'Ενεργοποίηση συσκευής (Εικ. Ⅱ)
→ Πιέστε την απασφάλιση δεξιά ή αριστετίο και κρατήστε τη πατημένη.
→ Πιέστε και κρατήστε το διακόπτη ενεργοποίησης/απενεργοποίησης ① ②.
√ Η συσκευή είναι σε λειτουργία.
Εκ νέου ρύθμιση μεσινέζας (Εικ. J)
Αυτόματη
Εάν, λόγω φθοράς, η μεσινέζα κοπής κοντύνει πολύ, μειώνεται αυτόματα το μήκος εργασίας της. Με κάθε ενεργοποίηση και απενεργοποίηση, η μεσινέζα επα- ναρυθμίζεται από το κουτί της.
Χειροκίνητη
ΠΡΟΕΙΔΟΠΟΙΗΣΗ!
Κίνδυνος τραυματισμών από το εργαλείο κοπής.
Οι ρυθμίσεις στη συσκευή πρέπει να γίνονται μόνο με σβησμένο μοτέρ και ακινητοποιημένο το εργαλείο κοπής.
➢ Mην πιάνετε την περιστρεφόμενη μεσι-
νέζα.
➢ Πριν από όλες τις εργασίες στη συσκευή, αφαιρείτε το συσσωρευτή.
⚠️ ΠΡΟΣΟΧΗ!
Κίνδυνος τραυματισμού στη διάταξη που χρησιμεύει στην κοπή του μήκους της μεσινέζας.
Μετά την εξαγωγή μιας καινούριας μεσινέζας, κρατάτε τη συσκευή πάντα στην κανονική της θέση εργασίας, προτού την ενεργοποιήσετε.
Η χειροκίνητη εκ νέου ρύθμισης της μεσινέζας ενδέχεται να χρειάζεται κατά τη θέση σε λειτουργία, μετά από μία αντικατάσταση των πλαστικών λεπίδων ή μετά από αντικατάσταση του πηνίου της μεσινέζας.
→ Πιέστε το κόκκινο κουλη1.
→ Τραβήξτε έξω τη μεσινέζα και από τις δύο πλευρές J ②.
Υπόδειξη
Συχνή σύνδεση και αποσύνδεση χωρίς λόγο προκαλεί αυξημένη φθορά της μεσινέζας.
Ρύθμιση γωνίας εργασίας (Εικ. Κ)
ΠΡΟΕΙΔΟΠΟΙΗΣΗ!
Κίνδυνος τραυματισμών από το εργαλείο κοπής.
Οι ρυθμίσεις στη συσκευή πρέπει να γίνονται μόνο με σβησμένο μοτέρ και ακινητοποιημένο το εργαλείο κοπής.
➢ Mην πιάνετε την περιστρεφόμενη μεσι-
νέζα.
➢ Πριν από όλες τις εργασίες στη συσκευή, αφαιρείτε το συσσωρευτή.
Η μηχανή ξακρίσματος χλοοτάπητα διαθέτει μία 4πλά ρυθμιζόμενη γωνία εργασίας. Έτσι, μπορείτε να επιτύχετε χωρίς πρόβλημα δύσκολα προσβάσιμα σημεία στον κήπο.
→ Πιέστε και κρατήστε το κουμπί ασφάλισης.
→ Ρυθμίστε τη γωνία εργασκα b c d.
√ Η λαβή ασφαλίζει με ήχο.
→ Αφήστε ελεύθερο το κουμπί ασφάλισης.
Λειτουργία κοπής άκρων (Εικ. L)
Η λειτουργία κοπής άκρων επιτρέπει την ακριβή και άνετη διαδικασία με τρίμερ κατά μήκος του άκρου του χορταριού.
→ Περιστρέψτε και τραβήξτε ταυτόχρονα τη λαβή L ①.
√ Η κεφαλή της μηχανής ξακρίσματος χλοοτάπητα περιστρέφεται κατά 90° L ②.
Τοποθέτηση πλαστικής λεπίδας (Εικ. Μ)
ΠΡΟΕΙΔΟΠΟΙΗΣΗ!
Κίνδυνος τραυματισμών από το εργαλείο κοπής.
Οι ρυθμίσεις στη συσκευή πρέπει να γίνονται μόνο με σβησμένο μοτέρ και ακινητοποιημένο το εργαλείο κοπής.
➢ Mην πιάνετε την περιστρεφόμενη μεσι-
νέζα.
➢ Πριν από όλες τις εργασίες στη συσκευή, αφαιρείτε το συσσωρευτή.
Χρησιμοποιείτε τις πλαστικές λεπίδες Α ε για να τριμάρετε, επίσης, μικρότερους θάμνους, όπως π.χ. τσουκνίδες ή βατομουριές.
→ Πιέστε ταυτόχρονα το κάλυμμα του πηνίου στα δύο άγκιστρα ασφάλισης M ① και αφαιρέστε το M ②.
→ Περιστρέψτε το σώμα του πηνίου στο κουτί της μεσινέζας, μέχρι η μεσινέζα να εξέχει μόνο περ. 2 εκ. από το κουτί M ③.
→ Τοποθετήστε δύο πλαστικές λεπίΑφε στο κάλυμμα του πηνίου M ④.
→ Τραβήξτε προσεκτικά τις πλαστικές λεπίδες μέχρι την ασφάλιση προς τα έξω M ⑤.
→ Πιέστε ταυτόχρονα το κάλυμμα του πηνίου για τις πλαστικές λεπίδες A d στα δύο άγκιστρα ασφάλισης M 6 και τοποθετήστε το στο κουτί μεσινέζας M 7.
Απενεργοποίηση συσκευής (Εικ. 1)
→ Για να απενεργοποίησετε τη συσκευή, αφήστε ελεύθερο το διακόπτη ενεργοποίησης/απενεργοποίησης ① ②.
Όταν αφήσετε ελεύθερο το διακόπτη ενεργοποίησης/απενεργοποίησης, ασφαλίζει ξανά αυτόματα η απασφάλιση ① ①.
Αφαίρεση του συσσωρευτή (Εικ. Ν)
→ Πιέστε την απασφάλιση συσσωρεύμη①.
→ Αφαιρέστε το συσσωρε №2.
Συντήρηση
ΠΡΟΕΙΔΟΠΟΙΗΣΗ!
Κίνδυνος τραυματισμών ή υλικών ζημιών από κινούμενα μέρη.
Οι εργασίες συντήρησης και καθαρισμού στη συσκευή επιτρέπονται μόνο με ακινητοποιημένο το μοτέρ και ακινητοποιημένο το εργαλείο κοπής.
➢ Πριν από όλες τις εργασίες στη συσκευή, αφαιρείτε το συσσωρευτή.
Εργασίες επισκευής και συντήρησης, καθώς και η αντικατάσταση στοιχείων ασφαλείας επιτρέπεται να πραγματοποιούνται μόνο από καταρτισμένο και εξειδικευμένο προσωπικό ή συνεργείο.
Καθαρισμός της μηχανής ξακρίσματος χλοο- τάπητα
→ Απενεργοποιήστε τη μηχανή ξακρίσματος χλο- στάπητα, περιμένετε μέχρι να ακινητοποιηθεί το εργαλείο κοπής και αφαιρέστε το συσσωρευτή.
→ Καθαρίζετε τη συσκευή μετά από κάθε χρήση με μία βούρτσα χειρός.
→ Καθαρίζετε σε τακτά διαστήματα τις οπές εξαερισμού και την κάτω πλευρά της συσκευής από υπολείμματα γρασιδιού.
Προσοχή!
Μην ψεκάζετε ποτέ τη συσκευή με νερό ή καθαριστικά υψηλής πίεσης.
Αντικατάσταση πηνίου μεσινέζας (Εικ.○)
ΠΡΟΕΙΔΟΠΟΙΗΣΗ!
Κίνδυνος τραυματισμών από το εργαλείο κοπής.
Οι ρυθμίσεις στη συσκευή πρέπει να γίνονται μόνο με σβησμένο μοτέρ και ακινητοποιημένο το εργαλείο κοπής.
➢ Mην πιάνετε την περιστρεφόμενη μεσινέζα.
➢ Πριν από όλες τις εργασίες στη συσκευή, αφαιρείτε το συσσωρευτή.
→ Πιέστε ταυτόχρονα το κάλυμμα του πηνίου στα δύο άγκιστρα ασφάλισης ① και αφαιρέστε το ②.
→ Βγάλτε το πηνίο μεσινέζος.
→ Απομακρύνετε τυχόν ακαθαρσίες.
→ Περάστε τα άκρα της μεσινέζας του καινούριου πηνίου μέσα από τους δακτυλίους του κουτιού μεσινέζας ④ και τοποθετήστε το καινούριο πηνίο στο κουτί μεσινέζας ⑤.
→ Κρεμάστε τα άκρα της μεσινέζας από το στήριγμα του πηνίου ⑥.
→ Πιέστε ταυτόχρονα το κάλυμμα του πηνίου στα δύο άγκιστρα ασφάλισης και περάστε το στο πηνίο μεσινέζας, μέχρι να ασφαλίσει ⑦.
Μεταφορά και αποθήκευση
ΠΡΟΕΙΔΟΠΟΙΗΣΗ!
Κίνδυνος τραυματισμών από το εργαλείο κοπής.
➢ Πριν από κάθε μεταφορά και αποθήκευση, απενεργοποιείτε τη συσκευή και περιμένετε να ακινητοποιηθεί το εργαλείο κοπής.
Αφαιρέστε το συσσωρευτή πριν από τη μεταφορά ή την αποθήκευση.
Αποθήκευση
→Μετά από κάθε σεζόν, κάντε ένα λεπτομερή καθα-
ρισμό στη συσκευή.
→ Αποθηκεύετε τη συσκευή πάντα σε ένα ξηρό και ασφαλές σημείο, μη προσβάσιμο στα παιδιά.
→ Αποθηκεύετε το συσσωρευτή και τη μηχανή ξακρίσματος χλοοτάπητα χωριστά.
→ Αποθηκεύετε το συσσωρευτή σε δροσερό και ξηρό μέρος. Συνιστώμενη θερμοκρασία αποθή-κευσης περ. 18 °C.
→ Κρατάτε τη μηχανή ξακρίσματος χλοοτάπητα και κυρίως τα πλαστικά μέρη της μακριά από υγρά φρένων, βενζίνη, προϊόντα με πετρέλαιο, λάδια με μεγάλη διεισδυτικότητα, κτλ. Περιέχουν χημικές ουσίες, οι οποίες μπορεί να βλάψουν ή να καταστρέψουν τα πλαστικά μέρη της μηχανής ξακρίσματος χλοοτάπητα.
→ Αραιωτικά και άλλα χημικά κήπου περιέχουν ουσίες, οι οποίες μπορεί να είναι αρκετά διαβρωτικές σε μεταλλικά μέρη της μηχανής ξακρίσματος χλοοτάπητα. Γι' αυτό, μην αποθηκεύετε τη μηχανή ξακρίσματος χλοοτάπητα κοντά σε τέτοιες ουσίες.
Αντιμετώπιση βλαβών
ΠΡΟΕΙΔΟΠΟΙΗΣΗ!
Κίνδυνος τραυματισμών ή υλικών ζημιών
Σε περίπτωση αμφιβολιών, αναζητάτε πάντα ένα εξειδικευμένο συνεργείο.
➢ Πριν από κάθε έλεγχο ή εργασία στη συσκευή, απενεργοποιείτε το μοτέρ και αφαιρείτε το συσσωρευτή.
| Πρόβλημα Πιθανή αιτία Αντιμετώπιση | ||
| Η συσκευή απενεργοποιείται. | Ο συσσωρευτής έχει υπερθερμανθεί. Αφήστε το συσσωρευτή να κρυώσει. | |
| Ο συσσωρευτής έχει αποφορτιστεί. Φορτίστε το συσσωρευτή. | ||
| Η θερμοκρασία της συσκευής είναι υπερβολική (ηλεκτρονικό σύστημα). | Αφήστε τη συσκευή να κρυώσει και, εάν χρειάζεται, καθαρίστε τις οπές αερισμού. | |
| Ενεργοποίηση λόγω υπερέντασης Εάν επαναληφθεί, αναζητήστε ένα εξειδικευμένο συνεργείο. | ||
| Η συσκευή δεν ενεργοποιείται. | Ο συσσωρευτής έχει αποφορτιστεί. Φορτίστε το συσσωρευτή. | |
| Ενεργοποίηση λόγω υπέρτασης Εάν επαναληφθεί, αναζητήστε ένα εξειδικευμένο συνεργείο. | ||
| Ενεργοποίηση λόγω υπερέντασης Εάν επαναληφθεί, αναζητήστε ένα εξειδικευμένο συνεργείο. | ||
| Υπερβολική ή πολύ χαμηλή θερμοκρασία συσσωρευτή. | Αφήστε το συσσωρευτή να κρυώσει ή να ζεσταθεί. | |
| Ο συσσωρευτής παρουσιάζει βλάβη. Αντικαταστήστε το συσσωρευτή. | ||
| Η αυτόματη εκ νέου ρύθμιση μεσινέζας δε λειτουργεί. | Το πηνίο είναι άδειο. Αντικαταστήστε το πηνίο της μεσινέζας. | |
| Η οδόντωση ανάμεσα στο μεταλλικό κουμπί και το πηνίο μεσινέζας είναι βρώμικη. | Καθαρίστε τα μέρη με βούρτσα. | |
| Η μεσινέζα έχει σκιστεί και τραβηχτεί μέσα στο πηνίο μεσινέζας.Η μεσινέζα έχει πιαστεί στο πηνίο. | Βγάλτε το πηνίο μεσινέζας, τυλίξτε, εάν χρειάζεται, τη μεσινέζα με ελαφριά έλξη και τοποθετήστε το πηνίο. | |
| Η μεσινέζα είναι συγκολλημένη στο πηνίο. Απομακρύνετε το συγκολλημένο μέρος μεσινέζας, τυλίξτε, εάν χρειάζεται, τη μεσινέζα με ελαφριά έλξη και τοποθετήστε το πηνίο. | ||
| Η μεσινέζα σκίζεται πολύ συχνά. | Το πηνίο είναι πολύ στεγνό. Τοποθετήστε το πηνίο για περ. 24 ώρες σε ένα δοχείο με νερό, στεγνώστε το και επανατοποθετήστε το. | |
| Η επαφή μεσινέζας βρίσκεται σε σταθερά αντικείμενα, π.χ. φράχτες, δένδρα, κτλ. | Χρησιμοποιήστε βραχίονα προστασίας λουλουδιών. | |
Ανταλλακτικά και εξαρτήματα
| Κωδ. παραγγελίας | Ονομασία προϊόντος | Περιγραφή προϊόντος |
| 196-651-650 | POWER Base 72V | Φορτιστής 72V |
| 196-652-000 | POWER Base 72V Basic | Φορτιστής 72V |
| 196-650-650 | Li-High Energy 72V | Συσσωρευτής 72V |
| 49ATW1-650 | Τροχός μεταφοράς | - |
| 49ATS0-650 | Πηνίο μεσινέζας | - |
| 731-12818 | Πλαστική λεπίδα | - |
| 746-05381 | Ζώνη μεταφοράς | - |
Εγγύηση
Σε κάθε χώρα ισχύουν οι όροι εγγύησης που εκδίδει η εταιρεία μας ή ο εισαγωγέας. Αντιμετωπίζουμε δωρεάν βλάβες στη συσκευή σας, στα πλαίσια της εγγύησης, εφόσον αιτία είναι ένα σφάλμα υλικών ή ένα κατασκευαστικό σφάλμα. Σε περίπτωση παροχής εγγύησης απευθύνεστε στο κατάστημα, από το οποίο αγοράσατε το μηχάνημα, ή στο πλησιέστερο υποκατάστημά μας.
Δήλωση συμμόρφωσης ΕΚ
Περισσότερα στοιχεία για τη συσκευή θα βρείτε στη χωριστά επισυναπτόμενη δήλωση συμμόρφωσης ΕΚ, η οποία αποτελεί μέρος των παρουσών οδηγιών χρήσης.
Οικολογική απόρριψη
Ηλεκτρικά εργαλεία, εξαρτήματα και συσκευασίες πρέπει να απορρίπτονται με τρόπο φιλικό προς το περιβάλλον.
Συσσωρευτές/μπαταρίες:
Μην απορρίπτετε τους συσσωρευτές/ τις μπαταρίες στα οικιακά απορρίμματα, στη φωτιά ή στο νερό. Οι συσσωρευτές/ οι μπαταρίες πρέπει να συλλέγονται,
να ανακυκλώνονται ή να απορρίπτονται με τρόπο φιλικό προς το περιβάλλον.
Μόνο για χώρες της ΕΕ: Σύμφωνα με την οδηγία 2013/56/ΕΕ, οι συσσωρευτές/οι μπαταρίες που παρουσιάζουν βλάβη ή που έχουν εξαντληθεί πρέπει να ανακυκλώνονται.
Μην απορρίπτετε το ηλεκτρικό εργαλείο στα οικιακά απορρίμματα! Παραδίδετέ το σε κατάλληλο φορέα διάθεσης αποβλήτων.
