BRUKSANVISNING PWR 30T Wolf Garten

Î Vrid spolen i trådboxen tills bara ca 2 cm tråd sticker ut ur trådboxen

Montering af bæresele (Fig.

Montering af plastikkniv (Fig.

Î Tryk kassettedækslet til plastikknivene

Î Tryk på batterilåsen

Î Fjern trådkassetten

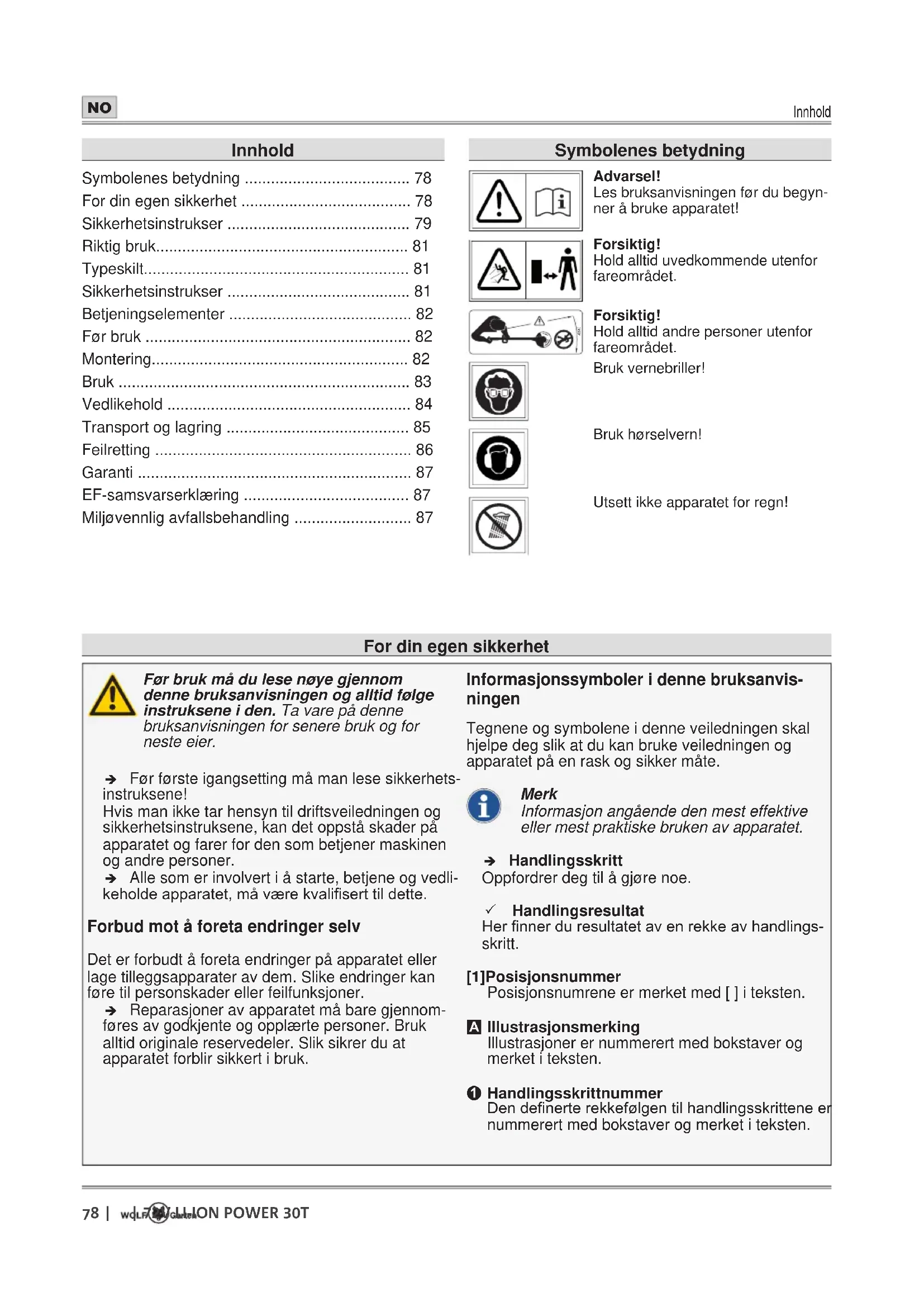

Før bruk må du lese nøye gjennom denne bruksanvisningen og alltid følge instruksene i den. Ta vare på denne bruksanvisningen for senere bruk og for neste eier. Î Før første igangsetting må man lese sikkerhets- instruksene! Hvis man ikke tar hensyn til driftsveiledningen og sikkerhetsinstruksene, kan det oppstå skader på apparatet og farer for den som betjener maskinen og andre personer. Î Alle som er involvert i å starte, betjene og vedli- keholde apparatet, må være kvalisert til dette. Forbud mot å foreta endringer selv Det er forbudt å foreta endringer på apparatet eller lage tilleggsapparater av dem. Slike endringer kan føre til personskader eller feilfunksjoner. Î Reparasjoner av apparatet må bare gjennom- føres av godkjente og opplærte personer. Bruk alltid originale reservedeler. Slik sikrer du at apparatet forblir sikkert i bruk. Informasjonssymboler i denne bruksanvis- ningen Tegnene og symbolene i denne veiledningen skal hjelpe deg slik at du kan bruke veiledningen og apparatet på en rask og sikker måte. Merk Informasjon angående den mest effektive eller mest praktiske bruken av apparatet. Î Handlingsskritt Oppfordrer deg til å gjøre noe. 3 Handlingsresultat Her nner du resultatet av en rekke av handlings- skritt. [1]Posisjonsnummer Posisjonsnumrene er merket med [ ] i teksten.

Illustrasjonsmerking Illustrasjoner er nummerert med bokstaver og merket i teksten.

Sikkerhetsinstrukser Farenivåer for advarslene I denne bruksanvisningen benyttes følgende fare- nivåer for å beskrive mulige faresituasjoner: FARE! Den farlige situasjonen er nært foreståen- de, og kan medføre lette personskader og helt til død hvis tiltakene ikke følges. ADVARSEL! En farlig situasjon kan inntreffe, og kan medføre alvorlige personskader og død hvis tiltakene ikke blir fulgt. FORSIKTIG! Den farlig situasjonen kan inntreffe, og kan medføre lette personskader hvis tilta- kene ikke følges. OBS! Det kan oppstå en potensielt skadelig situasjon som, hvis den ikke unngås, kan føre til materielle skader. Oppbygging av sikkerhetsinstrukser FARE! Faretype og -kilde! ÂFølger ved neglisjering ¾ Tiltak for å avverge fare Beskyttelse av deg selv og andre ¾ Av sikkerhetsmessige hensyn må plentrimmeren ikke brukes av barn eller personer som ikke har lest bruksanvisningen. Det kan være lokale bestemmelser som fastsetter en minstealder for brukeren. ¾ Ikketaibrukplentrimmerenhvisdetbenner seg personer (spesielt barn) eller dyr i umiddelbar nærhet. Påse at barn ikke leker med plentrimmeren. ¾ Avbryt bruken av maskinen hvis du merker at detbennersegpersoner(spesieltbarn)eller dyr i nærheten. ¾ Dette apparatet må ikke brukes av barn eller personer som har nedsatte kroppslige, sensoriske eller sjelelige evner eller med manglende erfaring og kunnskaper. Heller ikke personer som ikke er fortrolige med bruksanvisningen, skal bruke apparatet. Det kan være lokale forskrifter som fastsetter minste- alder for brukeren. ¾ Rengjøring og vedlikehold må ikke overlates til barn. ¾ Du må ikke slå på motoren når føttene eller hendene dine er i nærheten av kutteinnretningen. ¾ Ta alltid batteriet ut av maskinen når den forlates uten tilsyn og ved fjerning av blokkeringer. ¾ Når du arbeider med eller ved plentrimmeren må du alltid bruke lukkete sko og langbukser og annet egnet personlig verneutstyr (vernebriller, hørselsvern, arbeidshansker osv.) Hvis man bruker personlig verneutstyr, reduseres faren for skader. Unngå å bruke vide klær som kan fanges av kutteverktøyet. ¾ Brukeren er ansvarlig for ulykker eller skader på andre mennesker eller eiendom. Før bruk ¾ Før bruk må du gjøre deg kjent med plentrimmeren, dens funksjoner og betjeningselementer. ¾ Ikke bruk plentrimmere som har en defekt bryter, eller som ikke lenger kan slås av eller på. La disse skadene repareres av kvaliserte fagfolk eller fagverksted. ¾ Bruk aldri apparatet med skadde eller manglende verneinnretninger eller deksler. La disse skadene repareres av kvalisert fagkraft eller fagverksted. ¾ Før bruk må du forsikre deg om at det ikke bennerseggrener,steiner,ståltrådo.l.på plenen, og du må tenke på dette under hele trimmeprosessen. ¾ Slå apparatet av og ta ut batteriet før du foretar innstillinger på apparatet eller gjør det rent. ¾ Les og følg bruksanvisningen til batteriet og laderen til batteriet.Sikkerhetsinstrukser

Sikkerhetsinstrukser Ved bruk ¾ Forsiktig for skader på hender og føtter på grunn av skjæreinnretningen. ¾ Ta batteriet ut av apparatet - når du går bort fra apparatet - før du fjerner blokkeringer - før kontroll, rengjøring eller arbeider på apparatet - etter kontakt med fremmedlegemer for å kontrol- lere apparatet for skader - ved umiddelbar kontroll når apparatet begynner å vibrere for mye ¾ Ikke arbeid med apparatet i eksplosjonsfarlige omgivelser,hvordetbennersegbrennbare væsker, gass eller støv. Plentrimmeren kan avgi gnister som kan antennes i støv eller damp. ¾ La aldri plentrimmeren stå uten tilsyn under pauser, og sett den på et sikkert sted. ¾ Hold plentrimmeren parallelt med plenen ved innkobling, ellers er det fare for skader. ¾ Hold også en sikkerhetsavstand til den roterende tråden ved arbeidene. ¾ Grip ikke inn i den roterende tråden. ¾ Vær forsiktig med hensyn til skader på anordningen som brukes til å kutte trådlengden. Etter å ha trukket ut en ny tråd, hold apparatet alltid i normal arbeidsposisjon før du slår det på. ¾ Bruk egnete vernebriller og hørselvern. ¾ Unngå unormal kroppsholdning. Sørg for at du står riktig, og hold alltid balansen. Vær spesielt forsiktig når du går langs et heng. Du må aldri løpe, men bevege deg forover med rolige bevegelser. Dermed kan du kontrollere plentrim- meren bedre i uventede situasjoner. ¾ Vær spesielt forsiktig når du går bakover. Det er fare for å falle! ¾ Ta ut batteriet ved transport fra/til de enkelte arbeidsstedene. ¾ Det er ikke tillatt å forbikoble og manipulere bryterinnretningene installert på apparatet (f.eks. ved å binde tastbryteren fast på håndtaket). ¾ Trådboksen må ikke støte mot bakken og ikke slå mot murkanter. Hvis trådboksen har fått et sterkt støt, vær oppmerksom på om det nnesmervibrasjonpåhåndtaket.Hvis det er tilfellet, må apparatet kontrolleres eller repareres av kvaliserte fagfolk eller fagverksted. ¾ Vær forsiktig ved håndtering av plastknivene. Fare for skader! Etter bruk ¾ Slå av apparatet, fjern nettstøpslet og kontroller apparatet for skader. OBS, fare! Kutteverktøyet har etterløp! ¾ Hvis du skal gjennomføre vedlikeholds- og rengjøringsarbeid på apparatet, slå det av og ta ut batteriet. ¾ Vent alltid til kutteverktøyet står helt stille. ¾ Ikke ta på farlige, bevegelige deler uten først å ta ut batteriet. ¾ Å ta av verneinnretninger eller utskiftning av trådkassetten/knivene må bare foretas når batteriet er tatt ut. Bruk bare originale trådspo- ler/plastkniver fra WOLF-Garten, og følg monte- ringsanvisningene! ¾ Påse at ventilasjonsåpningene er fri for smuss når du gjør det. ¾ Rengjør plentrimmeren ikke med vann. ¾ Sett apparatet på et sikkert sted. ¾ Apparatet må settes utenfor barns rekkevidde. ¾ Du må ikke selv utføre reparasjoner på apparatet, slikt arbeid må overlates til en kvalisertfagpersonelleretfagverksted. ¾ La apparatet avkjøles, før du setter det bort/ eller lagrer det. Generelle sikkerhetsinstrukser ¾ Skift aldri ut skjæreinnretninger uten metaller med en metallskjæreinnretning. ¾ Vent alltid til kutteverktøyet står helt stille, og ikke ta på farlige, bevegelige deler uten først å ta ut batteriet.Sikkerhetsinstrukser

¾ Reservedelene må overholde de kravene som produsenten stiller. Bruk derfor kun originale WOLF-Garten reservedeler eller reservedeler som er godkjent av produsenten. Ved bytting må man alltid ta hensyn til de vedlagte monteringsin- struksene, og man må alltid ta ut batteriet først. ¾ Reparasjonermåkunutføresavenkvalisert fagperson eller på et fagverksted. ¾ Denne plentrimmeren er ment brukt til å pleie plenkanterogmindregress-ogplenaterved privathus. På grunn av fare for fysiske skader på brukeren eller andre personer må plentrimmeren ikke benyttes til andre formål enn det redskapen er tenkt til. ¾ Plentrimmeren får kun benyttes i dagslys eller ved kunstig belysning. Hold alltid arbeidsområ- det rent og godt opplyst. ¾ plentrimmeren får kun benyttes under tørre værforhold. Beskytt apparatet mot regn og fuktighet, og bruk det ikke i tordenvær. Når vann trenger inn i plentrimmeren, øker faren for elekt- risk støt. Sikkerhetsinstrukser Riktig bruk Denne plentrimmeren med innsatt trådspole er utelukkende bestemt til å pleie plenkanter og mindre gress- og plenater ved privathus. Med påsatt plastkniv kan mindre busker som f.eks. brennenesler eller bringebærbusker trimmes i tillegg. All annen bruk regnes som feilaktig bruk. Brukeren er ansvarlig for skader som oppstår på grunn av feilaktig bruk. Feil bruk Denne plentrimmeren skal ikke brukes i offentlige anlegg, parker, sportsanlegg, på gater osv. samt slik det fremgår av gjeldende bestemmelser i landet. På grunn av fysiske skader for brukeren må ikke plentrimmeren brukes til skjæring av tykke grener og til triturering av kompostmateriale. Typeskilt Plassering Typeskiltet nner du utenpå plentrimmeren. Merk! Merkingen skal anses som et juridisk dokument, den må ikke endres eller gjøres uleselig. Oppbygging 1 Produksjonsår 2 Garantert støyverdi 3 CE-merke 4 Produsent 5 Serienummer 6 Modellnummer 7 Modellnavn 8 Beskyttelsesklasse/beskyttelsestype 9 Opplysninger om avfallshåndtering 10 Nominell spenning, strømtype 11 Vekt 12 Motorturtall i o/min

1 Låse opp batteriet 2 Håndtak 3 Feste for bærestropp 4 Midtgrep 5 Høydejusterbart teleskopskaft 6 Innstilling kantklippefunksjon 7 Beskyttelsesdeksel 8 Plantevernebøyle 9 Skjermlås 10 På/av-knapp 11 Opplåsing (på begge sider) 12 Endeanslag høydejustering / midtgrepjustering 13 Innstilling arbeidsvinkel 14 Skjerm 15 Batterirom 16 Bærestropp 17 Hjulholder 18 Adapter 19 Hjul 20 Spoledeksel for plastkniv 21 Plastkniv 22 Trådboks 23 Trådspole 24 Spoledeksel 25 Mekanisme til å skjære av trådlengden Merk! Betjeningselementer merket med fås som ekstrautstyr og er ikke en del av leveransen. Før bruk Supplerende dokumentasjon Før du tar apparatet i bruk, må du ha lest gjennom og forstått bruksanvisningene som følger med laderen POWER Base 72V / POWER Base 72V Basic og batteriet Li- High Energy 72V. Du må alltid følge instruksene i disse bruksanvisningene. Lade batteriet ADVARSEL! Fare for person- eller materialskader ¾ Batteriet må bare lades opp med lader POWER Base 72V / POWER Base 72V Basic. OBS! Batteriet leveres delvis ladet. Før du tar batteriet i bruk, bør du lade det helt opp med lader POW- ER Base 72V / POWER Base 72V Basic for å sikre full ytelse fra batteriet. Î Du må lade opp batteriet etter anvisningene i den supplerende dokumentasjonen. Driftstider Î Ta hensyn til lokale forskrifter. Î Spør de lokale myndigheten ang. driftstider. Montering Montering av beskyttelsesdekslet (fig.

Î Trykk beskyttelsesdekslet

Merk! For å kunne bruke kantklippefunksjonen må skjermen være demontert. Skjermen

forhindrer at avklippet materiale spres for mye når du arbeider i nærheten av plenkanten. Î Heng skjermen på i beskyttelsesdekslet

Î Vipp skjermlåsen over skjermen for å feste den i tillegg

Sette på bærestropp (fig.

For å oppnå en jevn og ren klipping kan man bruke hjulene. ADVARSEL! Fare for personskader grunnet kutteverk- tøyet. ¾ Innstillinger på plentrimmeren får kun foretas når motoren er slått av og kutte- verktøyet står stille. ¾ Grip ikke inn i den roterende tråden. ¾ Ta ut batteriet før alle arbeider på mas- kinen. Î Trykk holderen

Î Åpne armen i holderen

Î Skyv hjulene i ønsket høydeposisjon

Î Legg armen om i holderen for å feste hjulene i den innstilte høyden

Bruk Innstilling av holmlengde på teleskopskaftet (fig.

Î Løsne gjenget hylse

Î Sett fast gjenget hylse

Innstilling av midtgrep (fig.

Î Løsne låsespaken på midtgrepet

Î Skyv midtgrepet til ønsket høyde

• De elektriske kontaktene er koblet fra hverand- re, og dette hindrer at batteriet lades ut under lagring. Stilling 2

Î Trykk på opplåsingen til venstre eller høyre

og hold den nede. Î Trykk og hold på/av-knappen

3 Apparatet er i drift. Etterjustering av tråd (fig.

Automatisk Hvis kuttetråden blir for kort på grunn av slitasje, etterjusteres denne til arbeidslengden automatisk. Hver gang du slå på eller av, justeres tråden fra trådboksen. Manuelt ADVARSEL! Fare for personskader grunnet kutteverk- tøyet. ¾ Innstillinger på plentrimmeren får kun foretas når motoren er slått av og kutte- verktøyet står stille. ¾ Grip ikke inn i den roterende tråden. ¾ Ta ut batteriet før alle arbeider på mas- kinen. FORSIKTIG! Fare for skader på anordningen som bru- kes til å kutte trådlengden ¾ Etter å ha trukket ut en ny tråd, hold apparatet alltid i normal arbeidsposisjon før du slår det på. Den manuelle etterjusteringen av tråden er noen ganger nødvendig før bruk, etter skifte av plastkni- ven eller etter utskiftning av trådspolen. Î Trykk inn den røde knappen

Merk! Hyppig på- og avslåing uten grunn fører til økt trådslitasje.Vedlikehold

Innstilling av arbeidsvinkel (fig.

ADVARSEL! Fare for personskader grunnet kutteverk- tøyet. ¾ Innstillinger på plentrimmeren får kun foretas når motoren er slått av og kutte- verktøyet står stille. ¾ Grip ikke inn i den roterende tråden. ¾ Ta ut batteriet før alle arbeider på mas- kinen. Plentrimmeren har en arbeidsvinkel med 4 posisjo- ner. Slik er det mulig å nå problematiske og vanske- lig tilgjengelige steder i hagen uten bry . Î Trykk og hold låseknappen. Î Still inn arbeidsvinkelen Kabcd

Kantklippefunksjonen muliggjør en presis og komfor- tabel trimming langs plenkanten. Î Drei og trekk samtidig av håndtaket

3 Hodet på plentrimmeren lar seg dreie 90°

Bruk av plastkniv (fig.

ADVARSEL! Fare for personskader grunnet kutteverk- tøyet. ¾ Innstillinger på plentrimmeren får kun foretas når motoren er slått av og kutte- verktøyet står stille. ¾ Grip ikke inn i den roterende tråden. ¾ Ta ut batteriet før alle arbeider på mas- kinen. Bruk plastkniven

for å kunne trimme mindre busker som f.eks. brennenesler eller bringebærbusker. Î Trykk spoledekslet sammen på begge låseknas- tene samtidig

Î Drei spolelegemet i trådboksen til tråden bare stikker ut ca. 2 cm av trådboksen

Î Trekk plastknivene forsiktig utover til de går i lås

Î Trykk spoledekslet for plastknivene

og sett den på tråd- boksen

Slå av apparat (fig.

Î For å slå av apparatet slipp på/av-knappen

3 Når du slipper på/av-knappen, låser opplåsingen seg automatisk igjen

Î Trykk på knappen for å løse ut batteriet

Vedlikehold ADVARSEL! Fare for person- eller materialskader pga. bevegelige deler. ¾ Vedlikeholds- og rengjøringsarbeid på apparatet får kun gjennomføres når mo- toren kutteverktøyet er stanset. ¾ Ta ut batteriet før alle arbeider på mas- kinen. ¾ Reparasjons- og vedlikeholdsarbeid og bytte av sikkerhetselementer må utføres av kvalisert fagperson eller fagverksted. Rengjøring av plentrimmeren Î Slå av plentrimmeren, og vent til kutteverktøyet har stanset. Ta deretter ut batteriet. Î Rengjør apparatet etter bruk med en håndbørste. Î Rengjør ventilasjonsåpningene og undersiden av apparat regelmessig for gressrester. OBS! Ikke spyl plentrimmeren med vann eller høy- trykksspyler.Transport og lagring

Utskiftning av trådspole (fig.

ADVARSEL! Fare for personskader grunnet kutteverk- tøyet. ¾ Innstillinger på plentrimmeren får kun foretas når motoren er slått av og kutte- verktøyet står stille. ¾ Grip ikke inn i den roterende tråden. ¾ Ta ut batteriet før alle arbeider på mas- kinen. Î Trykk spoledekslet sammen på begge låseknas- tene samtidig

Î Fjern eventuell skitt. Î Tre trådendene til den nye spolen gjennom øy- nene i trådboksen

og legg den nye tråds- polen inn i trådboksen

Î Heng trådendene ut av festet på spolen

Î Trykk spoledekslet sammen på begge låseknas- tene samtidig, og trykk det inn i trådspolen til det går i lås

Transport og lagring ADVARSEL! Fare for personskader grunnet kutteverk- tøyet. ¾ Ved transport og lagring av plentrim- meren slås den av, og man må vente til kutteverktøyet har stanset. ¾ Ta ut batteriet før transport og lagring. Lagring Î Etter sesongen er over, må man gjennomføre en grundig rengjøring av apparatet. Î Lagre alltid apparatet på et tørt og trygt sted utilg- jengelig for barn. Î Lagre batteriet og plentrimmeren atskilt fra hve- randre. Î Oppbevar batteriet på et kjølig og tørt sted. Anbe- falt lagertemperatur er ca. 18 °C. Î Hold plentrimmeren og spesielt tilhørende plast- deler på avstand fra bremsevæske, bensin, jordol- jeholdige produkter, smøreoljer etc. De inneholder kjemiske stoffer som kan skade, angripe eller ødelegge plentrimmerens plastdeler. Î Gjødsel og andre hagekjemikalier inneholder stoffer som kan virke sterkt korroderende på plen- trimmerens metalldeler. Oppbevar derfor plentrim- meren ikke i nærheten av slike stoffer.Feilretting

Feilretting ADVARSEL! Fare for person- eller materialskader ¾ Ta kontakt med et fagverksted hvis du er i tvil. ¾ Før kontroll eller før arbeid på apparatet må motoren stanses, og man må ta ut batteriet. Problem Mulig årsak Tiltak Apparatet slår seg av. Batteriet er for varmt. La batteriet kjøle seg ned. Batteriet er utladet. Du må lade opp batteriet. Apparatets (elektronikkens) temperatur er for høy. La apparatet kjøle seg ned, og rengjør ev. ventilasjonsåpningene. Utløsning pga. overstrøm Ta kontakt med et fagverksted hvis dette skjer på nytt. Apparatet lar seg ikke skrus på. Batteriet er utladet. Du må lade opp batteriet. Utløsning pga. overspenning Ta kontakt med et fagverksted hvis dette skjer på nytt. Utløsning pga. overstrøm Ta kontakt med et fagverksted hvis dette skjer på nytt. Batteriets temperatur for høy eller for lav. La batteriet kjøle seg ned eller varme seg opp. Batteriet er defekt. Bytt batteri. Automatisk etterjustering av tråd fungerer ikke. Spolen er tom. Skift trådspolen ut. Fortanningen mellom metallknasten og trådspo- len er tilsmusset. Rengjør disse delene for smuss med en børste. Tråden er kuttet og trukket inn i trådspolen. Tråden har klemt seg fast på spolen. Fjern trådspolen, ev. vikle tråden av trå- den på nytt ved å dra lett i den, og legg den i spolen. Tråden er sveiset fast på spolen. Fjern den sammensveiste tråddelen, ev. vikle tråden av tråden på nytt ved å dra lett i den, og legg den i spolen. Tråden ryker for ofte. Spolen er for tørr. Legg spolen i et fat med vann i ca. et døgn, tørk den og sett på plass igjen. Det nnes kontakt mellom tråden og faste gjen- stander, f.eks. gjerder, blomster etc. Bruk plantevernebøylen. Reservedeler og tilbehør Bestillingsnummer Artikkelbetegnelse Artikkelbeskrivelse 196-651-650 POWER Base 72V 72 V batterilader 196-652-000 POWER Base 72V Basic 72 V batterilader 196-650-650 Li-High Energy 72V 72 V batteri 49ATW1-650 Transporthjul - 49ATS0-650 Trådspole - 731-12818 Plastkniv - 746-05381 Bærestropp -Garanti
