GEBRUIKSAANWIJZING PWR 30T Wolf Garten

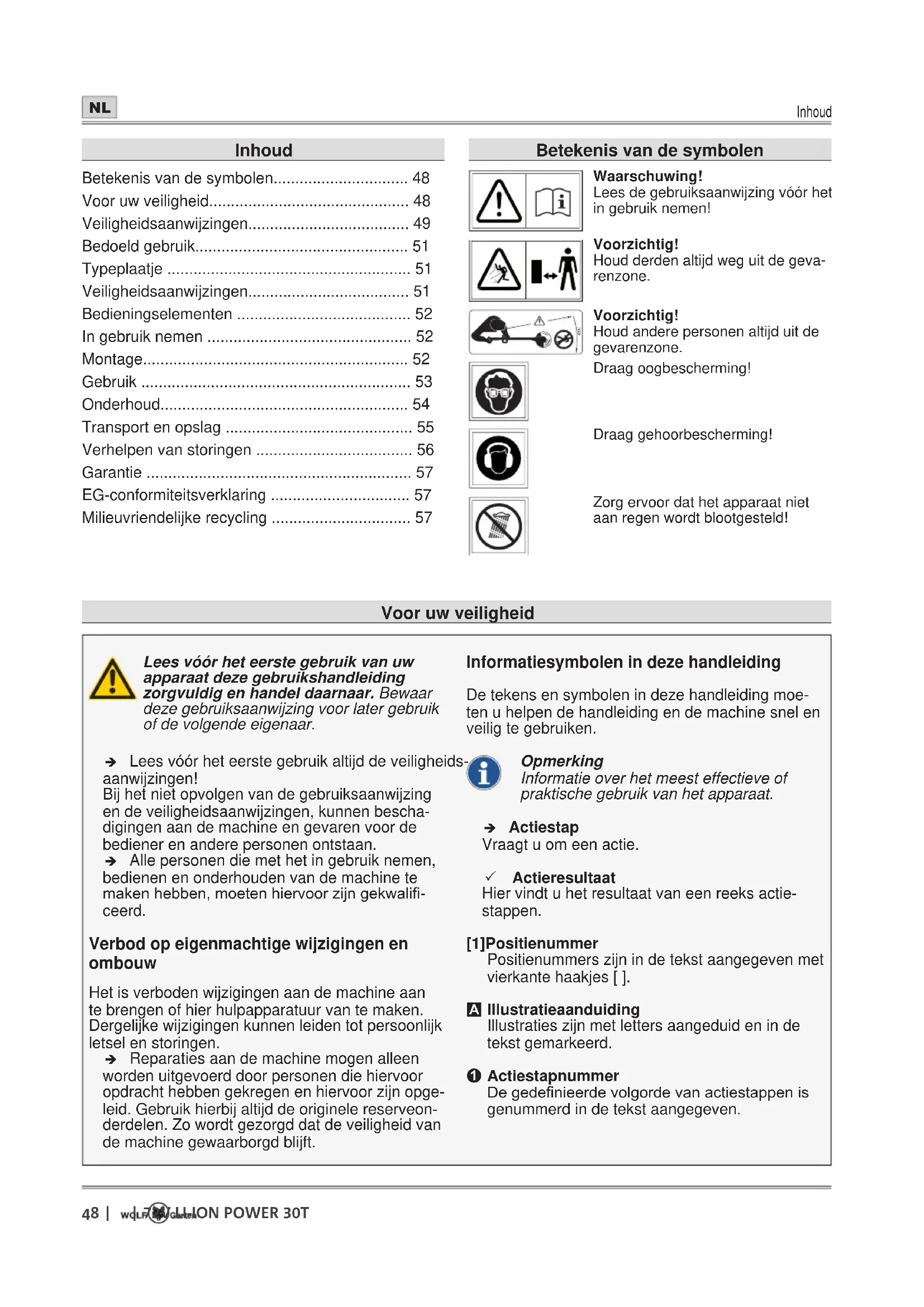

NL Nederlands.... 48 (Originele gebruiksaanwijzing)
SV Svenska 58 (Originalbruksanvisning)
Betekenis van de symbolen.... 48
Voor uw veiligheid.... 48
Veiligheidsaanwijzingen.... 49
Bedoeld gebruik.... 51
Typeplaatje 51
Veiligheidsaanwijzingen.... 51
Bedieningselementen 52
In gebruik nemen 52
Montage....52
Gebruik 53
Onderhoud....54
Transport en opslag 55
Verhelpen van storingen 56
Garantie 57
EG-conformiteitsverklaring 57
Milieuvriendelijke recycling 57
Betekenis van de symbolen
Waarschuwing!
Lees de gebruiksaanwijzing vóór het in gebruik nemen!
Voorzichtig!
Houd derden altijd weg uit de geva- renzone.
Voorzichtig!
Houd andere personen altijd uit de gevarenzone.
Draag oogbescherming!
Draag gehoorbescherming!
Zorg ervoor dat het apparaat niet aan regen wordt blootgesteld!
Voor uw veiligheid
Lees vóór het eerste gebruik van uw apparaat deze gebruikshandleiding zorgvuldig en handel daarnaar. Bewaar deze gebruiksaanwijzing voor later gebruik of de volgende eigenaar.
→ Lees vóór het eerste gebruik altijd de veiligheids-aanwijzingen!
Bij het niet opvolgen van de gebruiksaanwijzing en de veiligheidsaanwijzingen, kunnen beschadigingen aan de machine en gevaren voor de bediener en andere personen ontstaan.
→ Alle personen die met het in gebruik nemen, bedienen en onderhouden van de machine te maken hebben, moeten hiervoor zijn gekwalificeerd.
Verbod op eigenmachtige wijzigingen en ombouw
Het is verboden wijzigingen aan de machine aan te brengen of hier hulpapparatuur van te maken. Dergelijke wijzigingen kunnen leiden tot persoonlijk letsel en storingen.
→ Reparaties aan de machine mogen alleen worden uitgevoerd door personen die hiervoor opdracht hebben gekregen en hiervoor zijn opgeleid. Gebruik hierbij altijd de originele reserveonderdelen. Zo wordt gezorgd dat de veiligheid van de machine gewaarborgd blijft.
Informatiesymbolen in deze handleiding
De tekens en symbolen in deze handleiding moe- ten u helpen de handleiding en de machine snel en veilig te gebruiken.
Opmerking
Informatie over het meest effectieve of praktische gebruik van het apparaat.
→ Actiestap
Vraagt u om een actie.
√ Actieresultaat
Hier vindt u het resultaat van een reeks actiestappen.
[1]Positienummer
Positienummers zijn in de tekst aangegeven met vierkante haakjes [ ].
A Illustratieaanduiding
Illustraties zijn met letters aangeduid en in de tekst gemarkeerd.
① Actiestapnummer
De gedefinieerde volgorde van actiestappen is genummerd in de tekst aangegeven.
Veiligheidsaanwijzingen
Gevarenniveaus van waarschuwingen
In deze gebruiksaanwijzing worden de volgende gevarenniveaus gebruikt om op potentieel gevaarlijke situaties te wijzen:
GEVAAR!
De gevaarlijke situatie doet zich onmiddellijk voor en leidt, indien de maatregelen niet worden opgevolgd, tot ernstig letsel of de dood.
WAARSCHUWING!
De gevaarlijke situatie kan ontstaan en leidt, indien de maatregelen niet worden opgevolgd, tot ernstig letsel of de dood.
VOORZICHTIG!
De gevaarlijke situatie kan ontstaan en leidt, indien de maatregelen niet worden opgevolgd, tot licht of matig letsel.
Let op!
Een mogelijk schadelijke situatie kan ontstaan en leidt, indien deze niet wordt vermeden, tot materiele schade.
Opbouw van de veiligheidsaanwijzingen
GEVAAR!
Soort en bron van het gevaar!
Gevolgen bij niet opvolgen
Maatregel voor het voorkomen van het gevaar
Bescherming van uzelf en andere personen
Om veiligheidsredenen mogen kinderen of andere personen die de gebruikershandleiding niet kennen, de trimmer niet gebruiken. Plaat-selijke voorschriften kunnen de minimumleeftijd van de gebruiker bepalen.
Neem de trimmer niet in gebruik, wanneer er personen (vooral kinderen) of dieren dicht in de buurt zijn. Let er ook op, dat kinderen niet met de trimmer spelen.
Onderbreek het gebruik van de trimmer wanneer u merkt dat er personen (vooral kinderen) of huisdieren in de buurt zijn.
Dit apparaat mag niet worden gebruikt door kinderen of personen met een lichamelijke, zintuiglijke of geestelijke beperking, of door personen die over onvoldoende ervaring en kennis beschikken. Ook personen die niet vertrouwd zijn met deze gebruiksaanwijzing, mogen het apparaat niet gebruiken. Plaatse- lijke voorschriften kunnen een leeftijdsbeperking voor gebruikers opleggen.
➢ Reiniging en onderhoud mogen niet door kinderen worden uitgevoerd.
➢ Schakel de motor alleen in, wanneer uw voeten en handen op veilige afstand van de maaikop zijn.
Verwijder de accu altijd uit de machine, als u deze onbewaakt achterlaat of bij het verhelpen van een blokkering.
Draag bij het werken met of aan de trimmer altijd stevige, dichte schoenen en een lange broek en andere geschikte persoonlijke beschermingsmiddelen (veiligheidsbril, gehoorbescherming, werkhandschoenen etc.). Het dragen van persoonlijke beschermingsmiddelen vermindert het gevaar voor letsel. Vermijd het dragen wijde losse kleding, etc., die kan worden gegrepen door het maigereedschap.
De bediener of gebruiker is verantwoordelijk bij ongevallen en schade bij andere personen of hun eigendommen.
Vóór het gebruik
Maak u vóór aanvang van werkzaamheden met de trimmer vertrouwd met zijn functies en bedieningselementen.
Gebruik nooit een trimmer waarvan de schakelaar defect is en niet meer in- of uitgeschakeld kan worden. Laat deze door een gekwalificeerd vakman of een gespecialiseerde werkplaats repareren.
Het apparaat mag nooit worden gebruikt met beschadigde of ontbrekende veiligheidsvoorzieningen of afschermingen. Laat deze door een daartoe gekwalificeerd vakman of gespecialiseerde werkplaats repareren of indien nodig vervangen.
Vergewis u er voor het gebruik van, dat er geen takken, stenen, draden enz. op het gras liggen en houd tijdens het trimmen steeds rekening met dergelijke obstakels.
Voor het uitvoeren van instellingen en het reinigen van de machine, de machine uitschakelen en de accu verwijderen.
De gebruiksaanwijzing van de accu en het acculaadapparaat lezen en opvolgen.
Veiligheidsaanwijzingen
Tijdens gebruik
Wees voorzichtig en voorkom letsel aan handen en voeten door het maagereedschap.
Verwijder de accu uit de machine:
- altijd als u van de machine wegloopt.
- voordat u blokkeringen verwijdert.
- voor het controleren, reinigen of werken aan de machine.
- na het raken van een vreemd voorwerp, om de machine te controleren op beschadigingen.
- voor een directe controle, als de machine sterk begint te trillen.
Werk niet met de machine niet in een explosiegevaarlijke omgeving, waarin zich brandbare vloeistoffen, gassen of stof bevinden. De trimmer kan vonken afgeven, die het stof of de dampen kunnen doen ontsteken.
Laat bij onderbrekingen van het werk de trimmer nooit onbeheerd achter en berg hem op een veilige plaats op.
Houd de trimmer tijdens het inschakelen evenwijdig aan het gras om gevoor voor letsel te voorkomen.
Houd ook tijdens het werk een veilige afstand tot de roterende draad.
Grijp niet in de roterende maaikop.
Wees voorzichtig dat u geen letsel oploopt aan de draadafsnijder. Na het uittrekken van een nieuwe draad, de trimmer altijd in de normale werkpositie houden, vóór het inschakelen van het apparaat.
Draag steeds geschikte oog- en oorbescherming!
Vermijd een abnormale lichamshouding. Zorg dat u stevig staat en altijd uw evenwicht bewaart. Let vooral goed op als u over hellingen loopt. Ga nooit rennen, maar beweeg u in een rustig tempo voorwaarts. Daardoor kunt u de trimmer in onverwachte situaties beter onder controle houden.
Wees uiterst voorzichtig wanneer u achterwaarts stapt. Er bestaat struikelgevaar!
De accu bij het transport van/naar de verschillende werklocaties verwijderen.
De op de machine gemonteerde schakelinrichtingen mogen nooit worden overbrugd of gewijzigd (bijv. door het vastbinden van de drukknop aan de handgreep).
Zorg ervoor dat de maaikop niet in contact komt met de bodem of met muren. Wanneer de maaikop aan een sterke schok is blootgesteld, moet u letten op sterke trillingen in de handgreep. Wanneer dat het geval is, moet het apparaat door een gekwalificeerd vakman of in een gespecialiseerde werkplaats worden gecontroleerd en indien nodig worden gerepareerd.
Wees voorzichtig bij het gebruik van de kunststofmessen. Letselgevaar!
Na het gebruik
Schakel de machine uit, verwijder de accu en controleer de machine op beschadiging. Let op, gevaar! De maai kop draait nog!
Bij het uitvoeren van onderhouds- en reini-gingswerkzaamheden aan de machine, het apparaat uitschakelen en de accu verwijderen.
Wacht altijd tot het maaigereedschap volledig tot stilstand is gekomen.
- Geen bewegende gevaarlijke onderdelen aanraken, zonder eerst de accu te verwijderen.
Het verwijderen van veiligheidsvoorzieningen of het vervangen van de draadspoel/messen, is alleen toegestaan bij een verwijderde accu. Gebruik enkel originele WOLF-Garten draadspoelen/messen en de montage-instructies opvolgen!
Zorg dat de ventilatiesleuven vrij zijn van vervuilingen.
De grastrimmer niet reinigen met water.
Berg de trimmer op een veilige plaats op.
Berg de trimmer buiten het bereik van kinderen op.
Voer zelf geen reparaties aan het apparaat uit, maar laat deze alleen door een gekwalificeerd vakman of een gespecialiseerde werkplaats uitvoeren.
Laat de machine afkoelen, voor het wegleggen/opbergen.
Algemene veiligheidsaanwijzingen
Het niet metalen maaigereedschap nooit vervangen door een metalen maaigereedschap!
Wacht altijd tot het maagereedschap volledig tot stilstand is gekomen en geen bewegende gevaarlijke onderdelen aanraken, zonder eerst de accu te verwijderen.
Veiligheidsaanwijzingen
Vervangingsonderdelen moeten voldoen aan de door de fabrikant vastgelegde eisen. Gebruik daarom alleen originele vervangingsonderdelen van WOLF-Garten of de door de fabrikant goedgekeurde vervangingsonderdelen. Bij het vervangen altijd de meegeleverde inbouwinstructies opvolgen en de accu vooraf verwijderen.
Laat reparaties uitsluitend door een gekwalificeerd vakman of een gespecialiseerde werkplaats uitvoeren.
Deze trimmer is bestemd voor de verzorging van gazonkanten en kleinere grasvelden in de privésector. Wegens gevaar voor lichamelijk letsel van de gebruiker of andere personen mag de trimmer niet voor andere doeleinden worden gebruikt.
Gebruik de trimmer alleen bij daglicht of goede kunstmatige verlichting. Houd uw werkgebied schoon en goed verlicht.
Gebruik de trimmer alleen bij droog weer. De machine niet blootstellen aan regen of nattigheid en niet gebruiken bij onweer. Door het binnendringen van water in de trimmer verhoogt het gevaar van een elektrische schok.
Bedoeld gebruik
Deze grastrimmer met geplaatste draadspoel is uitsluitend bedoeld voor de verzorging van graskanten en kleinere gazons en grasvelden in een privé-omgeving.
Met gemonteerde kunststofmessen kunnen bovendien kleinere struiken, zoals brandnetels of braamstruiken worden afgemaaid.
Elk ander of verdergaand gebruik geldt als niet bedoeld gebruik.
De gebruiker is aansprakelijk voor schade door niet bedoeld gebruik.
Niet-bedoeld gebruik
Deze trimmer mag niet worden gebruikt op openbare plaatsen, in parken, sportinstallaties, aan wegen, enz., en ook niet in de land- en bosbouw. Vanwege gevaar voor lichamelijk letsel bij de gebruiker van de grastrimmer, mag deze niet worden gebruikt voor het snijden van dikke takken en voor het vermalen voor compostering.

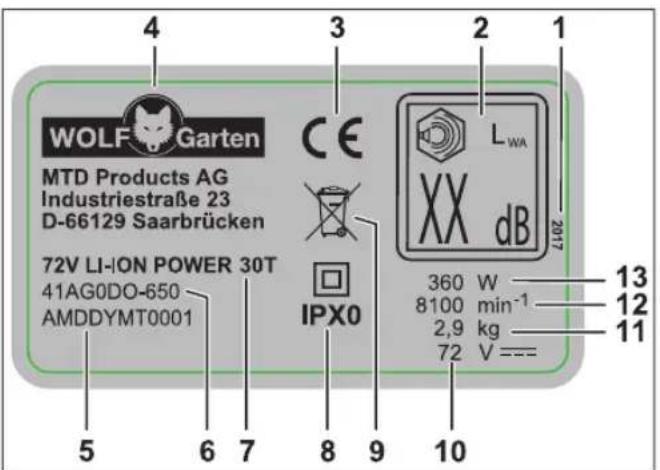

Typeplaatje
Positie
Het typeplaatje vindt u op de behuizing van de trimmer.
Opmerking
De aanduiding bezit officiële waarde en mag niet gewijzigd of onleesbaar gemaakt worden.
Opbouw
2 Gegarandeerde geluidsemissie
3 CE-markering
4 Fabrikant
5 Serienummer
6 Modelnummer
7 Modelnaam
8 Beschermingsklasse/beschermingsgraad
9 Recycling
10 Netspanning, stroomtype
11 Gewicht
12 Motortoerental in min ^1
13 Vermogen
Bedieningselementen
Bedieningselementen (afb. P)
1 Accuvergrendeling
2 Handgreep
3 Haak voor draagriem
4 Middengreep
5 In hoogte verstelbare telescoopsteel
6 Instelling kantknipfunctie
7 Beschermkap
8 Plantenbeschermbeugel
9 Schermvergrendeling
10 Aan/uit-schakelaar
11 Ontgrendeling (aan beide zijden)
12 Eindaanslag hoogteverstelling / middengreepverstelling
13 Instelling werkhoek
14 Scherm
15 Accuvak
16 Draagriem
17 Houder wielen ★
18 Adapter
19 Wielen ★
20 Spoeldeksel voor kunststofmes
21 Kunststofmes
22 Draadbox
23 Draadspoel
24 Spoeldeksel
25 Inrichting voor het afsnijden van de draadlengte
Aanwijzing
De met ★ gemarkeerde bedieningselementen zijn optioneel verkrijgbaar als accessoires en worden niet meegeleverd.
In gebruik nemen
Aanvullende documentatie
De machine pas in gebruik nemen, als u beschikt over de meegeleverde gebruiksaanwijzingen van het laadapparaat POWER Base 72V / POWER Base 72V Basic en van de accu Li High Energy 72V en u deze heeft begrepen en opgevolgd.
Accu laden
WAARSCHUWING!
Gevaar voor letsel en materiële schade ➢ Accu uitsluitend opladen met het laadapparaat POWER Base 72V / POWER Base 72V Basic.
Let op!
De accu wordt gedeeltelijk opgeladen geleverd. De accu voor het eerste gebruik volledig opla- den met het laadapparaat POWER Base 72V / POWER Base 72V Basic laden, om de volledige capaciteit van de accu te waarborgen.
→ De accu opladen volgens de aanwijzingen in de aanvullende documentatie.
Gebruikstijden
→ Neem de regionale voorschriften in acht.
→ Vraag de toegestane gebruikstijden op bij de lokale regelgevende instantie.
Montage
Afdekkap monteren (afb. B)
→ De afdeklA c krachtig op de trimmer B 1 duwen.
√ De beschermkap vergrendelt hoorbaar.
Scherm aanbrengen (afb. C)
Opmerking
Op de kantknipfunctie te kunnen gebruiken, moet het scherm gemonteerd zijn.
Het scherm A b verhindert, dat het afgemaaide materiaal te zeer wordt verstrooid, bij het werken langs de rand van het gazon.
→ Het scherm in de beschermkap halCr1.
→ De schermvergrendeling over het scherm klappen, voor extra bevestiging C ②.
Draagriem inhaken (afb. D)
→ De draagrAmf inhaken bij de beide haken D.
Aanwijzing
Het apparaat uit veiligheidsoverwegingen alleen over uw schouder dragen en niet om uw hals. De riem heeft een snelsluiting, hiermee kan deze bij problemen snel worden losgemaakt.
Wielen (afb. E) ★
Voor het gelijkmatig en nauwkeurig maaien, kunnen de wielen worden gebruikt.
WAARSCHUWING!
Gevaar op letsel door roterende maaikop.
Instellingen aan het apparaat enkel bij uitgeschakelde motor en stilstaande maaikop uitvoeren.
Grijp niet in de roterende maaikop.
Voor alle werkzaamheden aan de machine de accu verwijderen.
→ Druk de houkg op de telescoopsteel E ①.
→ Open de hendel van de hou 3.
→ Schuif de adapra van boven in de houder, tot deze vergrendelt E 2.
→ Schuif de wie A h van boven in de adapter, tot ze vergrendelen E 4.
→ Schuif de wielen naar de gewenste hoogtepositie E 5.
→ De hendel van de houder sluiten, zodat de wielen worden gefixeerd op de ingestelde hoogte E ⑥.
Gebruik
Lengte van de telescoopsteel instellen (afb. F)
→ De schroefdraadbus losdraa#n1.
→ De telescoopsteel uittrekken, tot de ideale lengte is bereikt F ②.
→ De schroefdraadbus vastdraa3.
Middengreep instellen (afb. G)
→ De vergrendeling van de middengreep losdraaien G 1.
→ De middengreep naar de gewenste hoogte schuiven G ②.
→ De hellingshoek van de middengreep instellen G 3.
→ De vergrendelingshendel spanrGn4.
Accu plaatsen (afb. H)
WAARSCHUWING!
Verkeerd gebruik van de accu en het laadapparaat
Gevaar voor letsel en materiële schade
De gebruiksaanwijzing van de accu en het laadapparaat voor de accu lezen en opvolgen.
Met de 2-standen vergrendeling kan de werk-, resp. transportmodus van de accu worden ingesteld.
Stand 1 H ①
√ Accu is in de transportmodus.
- De elektrische contacten zijn gescheiden en voorkomen zo ongewilde zelfontlading van de accu tijdens opslag.
Stand 2 H ②
√ Accu is in de werkmodus.
- De elektrische contacten zijn verbonden en het apparaat is gebruiksklaar.
Machine inschakelen (afb. 1)
→ Rechts of links op de ontgrendeling druklin1 en ingedrukt houden.
→ Druk op de aan-/uitschakelaar en houd deze ingedrukt 1 2.
√ De machine is in gebruik.
Draadtoevoer (afb. J)
Automatisch
Wanneer door slijtage de maaidraad te kort wordt, wordt de lengte van de maaidraad automatisch bijgeregeld. Elke keer bij het in- en uitschakelen van de trimmer de draad uit de draadspoel toegevoerd.
Handmatig
WAARSCHUWING!
Gevaar op letsel door roterende maaikop.
Instellingen aan het apparaat enkel bij uitgeschakelde motor en stilstaande maaikop uitvoeren.
Grijp niet in de roterende maaikop.
- Voor alle werkzaamheden aan de machine de accu verwijderen.
VOORZICHTIG!
Letselgevaar bij de inrichting voor het afsnijden van de draadlengte
Na het uittrekken van een nieuwe draad, de trimmer altijd in de normale werkpositie houden, vóór het inschakelen van het apparaat.
Het handmatig toevoeren van de draad kan nodig zijn bij het in gebruik nemen, na het vervangen van de kunststofmessen of na het vervangen van de draadspoel.
→ Druk op de rode knJo1.
→ Aan beide zijden de draad uittrekh ^3 n ^2 .
Opmerking
Vaak in- en uitschakelen zonder dat hiervoor een reden is, leidt tot verhoogde slijtage van de maaidraad.
Werkhoek instellen (afb. K)
WAARSCHUWING!
Gevaar op letsel door roterende maaikop.
Instellingen aan het apparaat enkel bij uitgeschakelde motor en stilstaande maakop uitvoeren.
Grijp niet in de roterende maaikop.
Voor alle werkzaamheden aan de machine de accu verwijderen.
De werkhoek van de trimmer kan in 4 mogelijke posities worden geplaatst. Zo kunt u moeilijk toegankelijke locaties in de tuin comfortabel bereiken.
→ Druk op de vergrendelknop en houd deze ingedrukt.
→ De werkhoek inste Km b c d.
√ De telescoopsteel klikt hoorbaar vast.
→ De vergrendelknop loslaten.
Kantknipfunctie (afb. L)
De kantknipfunctie maakt het nauwkeurig en comfortabel trimmen van graskanten mogelijk.
→ Tegelijk draaien en trekken aan de grê1.p1.
√ De kop van de grastrimmer kan 90° worden gedraaid L ②.
Kunststofmessen monteren (afb. M)
WAARSCHUWING!
Gevaar op letsel door roterende maaikop.
Instellingen aan het apparaat enkel bij uitgeschakelde motor en stilstaande maikop uitvoeren.
Grijp niet in de roterende maaikop.
Voor alle werkzaamheden aan de machine de accu verwijderen.
Gebruik de kunststofmessen A e, om ook kleinere struiken, zoals brandnetels of braamstruiken worden getrimd.
→ Het draadspoeldeksel tegelijk bij beide inkepingen indrukken M ① en lostrekken M ②.
→ Het spoellichaam in de draadbox draaien, tot de draad nog ca. 2 cm uit de draadbox steekt M ③.
→ De twee kunststofmess A ne aanbrengen op het spoeldeksel M 4.
→ De kunststofmessen voorzichtig tot de vergrendeling naar buiten trekken M 5.
→ Het draadspoeldeksel voor de kunststofmessen A d tegelijk bij beide inkepingen indrukken M 6 en op de draadbox plaatsen M 7.
De machine uitschakelen (afb. 1)
→ Voor het uitschakelen van de machine, de aan/uit-schakelaar en evt. de boost-schakelaar loslaten 1 2.
√ Bij het loslaten van de aan/uit-schakelaar vergrendelt de ontgrendeling weer automatisch 1 1.
Accu verwijderen (afb. N)
→ Druk op de accuontgrende Ng1.
→ Verwijder de aNu2.
Onderhoud
WAARSCHUWING!
Gevaar voor letsel of materiële schade door bewegende onderdelen.
Onderhouds- en reinigingswerkzaamheden aan het apparaat mogen alleen bij uitgeschakelde motor en stilstaande maaikop worden uitgevoerd.
Voor alle werkzaamheden aan de machine de accu verwijderen.
Reparatie- en onderhoudswerkzaamheden en het vervangen van veiligheidselementen alleen door een gekwalificeerd vakman of door een gespecialiseerde werkplaats laten uitvoeren.
Reiniging van de trimmer
→ De grastrimmer uitschakelen en wachten tot het maagereedschap tot stilstand is gekomen en verwijder de accu.
→ Reinig het apparaat na elk gebruik met een handveger.
→ Verwijder ook regelmatig grasresten uit de ventilatiesleuven en aan de onderkant van het apparaat.
Let op!
Spuit de trimmer in geen geval met water of een hogedrukreiniger af.
Draadspoel vervangen (afb. Ⓞ)
WAARSCHUWING!
Gevaar op letsel door roterende maaikop.
Instellingen aan het apparaat enkel bij uitgeschakelde motor en stilstaande maaikop uitvoeren.
Grijp niet in de roterende maaikop.
Voor alle werkzaamheden aan de machine de accu verwijderen.
Transport en opslag
WAARSCHUWING!
Gevaar op letsel door roterende maaikop.
Vóór elk transport en elke opslag de trimmer uitschakelen en wachten tot de maaikop stilstaat.
- Verwijder de accu voor transport of opslag.
→ Het draadspoeldeksel tegelijk bij beide inkepingenOpslag indrukken ① en lostrekken ②.
→ Verwijder de draadspoe3.
→ Verwijder eventueel aanwezige vervuiling.
→ De draadeinden van de nieuwe spoel door de ogen van de draadbox ① ④ leiden en de nieuwe draadspoel in de draadbox leggen ⑤.
→ De draadeinden loshaken uit de fixering van de spoel ① ⑥.
→ Het draadspoeldeksel tegelijk bij beide inkepingen indrukken en op de draadspoel plaatsen, tot deze vergrendelt ⑨⑦.
→ Maak na elk maaiseizoen uw trimmer grondig schoon.
→ De machine altijd opslaan op een droge en veilige locatie, die ontoegankelijk is voor kinderen.
→ De accu en de grastrimmer gescheiden van elkaar opslaan.
→ De accu opslaan op een koele en droge locatie.
Aanbevolen opslagtemperatuur ca. 18 °C.
→ De grastrimmer en vooral de kunststofonderdelen hiervan uit de buurt houden van remvloeistof, benzine, aardoliehoudende producten, kruipolie, etc. Deze bevatten chemische stoffen, die de kunststofonderdelen van de grastrimmer kunnen beschadigen, aantasten of vernielen.
→ Meststoffen en andere tuinchemicaliën bevatten stoffen die sterke corrosie kunnen veroorzaken bij de metalen onderdelen van de grastrimmer. Uw grastrimmer niet in de directe nabijheid van deze stoffen opslaan.
Verhelpen van storingen
WAARSCHUWING!
Gevaar voor letsel en materiële schade
Bezoek bij twijfel altijd een gespecialiseerde werkplaats.
Vóór elke controle of vóór werkzaamheden, de machine uitschakelen en de accu verwijderen.
| Probleem Mogelijke oorzaak Oplossing | ||
| Het laadapparaat schakelt uit. | De accu is te heet. Laat de accu afkoelen. | |
| De accu is ontladen. De accu opladen. | ||
| De temperatuur van de machine (elektronica) is te hoog. | Laat de machine afkoelen en reinig evt. de ventilatiesleuven | |
| Overstroomuitschakeling Bezoek bij herhaald optreden een gespecialiseerde werkplaats. | ||
| De machine kan niet worden ingeschakeld. | De accu is ontladen. De accu opladen. | |
| Overspanningsuitschakeling Bezoek bij herhaald optreden een gespecialiseerde werkplaats. | ||
| Overstroomuitschakeling Bezoek bij herhaald optreden een gespecialiseerde werkplaats. | ||
| Temperatuur van de accu te hoog of te laag. Laat de accu afkoelen, resp. opwarmen. | ||
| De accu is defect. Vervang de accu. | ||
| De automatische draadtoevoer werkt niet. | De spoel is leeg. Vervang de draadspoel. | |
| De vertanding tussen metalen knop en draadspoel is vervuild. | De onderdelen met een borstel ontdoen van vuil. | |
| De draad is afgebroken en in de draadspoel getrokken.De draad is klemgeraakt op de spoel. | Verwijder de draadspoel, evt. de draad met een lichte trekkracht opnieuw opwik-kelen en de spoel plaatsen. | |
| De draad is vastgesmolten op de spoel. Verwijder het vastgesmolten stuk draad, evt. de draad met een lichte trekkracht opnieuw opwikkelen en de spoel plaatsen. | ||
| De draad breekt te vaak af. | De spoel is te droog. De spoel ca. 24 uur in een bak met water leggen, afdrogen en weer inbouwen. | |
| Het draadcontact blijft hangen aan vast objecten, bijv. hekken. | Gebruik de plantenbeschermingsbeugel. | |
Reserveonderdelen en accessoires
| Bestelnr. | Artikelaanduiding | Artikelomschrijving |
| 196-651-650 | POWER Base 72V | 72 V laadapparaat |
| 196-652-000 | POWER Base 72V Basic | 72 V laadapparaat |
| 196-650-650 | Li-High Energy 72V | 72 V accu |
| 49ATW1-650 | Transportwiel | - |
| 49ATS0-650 | Draadspoel | - |
| 731-12818 | Kunststofmessen | - |
| 746-05381 | Draagriem | - |
Garantie
In elk land gelden de door ons bedrijf of door de importeur opgegeven garantiebepalingen. Storingen aan uw machine verhelpen wij binnen het kader van de garantie kosteloos, voor zover een materiaal- of productiefout hiervan de oorzaak is. Neem bij garantie contact op met uw leverancier of de vestiging bij u in de buurt.
EG-conformiteitsverklaring
Meer informatie over het apparaat vindt u in de apart bijgevoegde EG-conformiteitsverklaring, die een bestanddeel van de gebruikshandleiding is.
Milieuvriendelijke recycling
Elektrisch gereedschap, accessoires en verpakkingen moeten milieuvriendelijk worden gerecycled.
Accu's/batterijen:
Accu's/batterijen niet weggooien in het huishoudelijk afval, in het vuur of in het water. Accu's/batterijen moeten worden ingezameld, gerecycled of op een milieu-
vriendelijke wijze worden afgevoerd.
Alleen voor EU-landen: Volgens de Richtlijn 2013/56/EU, moeten defecte en verbruikte accu's/batterijen worden gerecycled.
Het elektrische gereedschap niet via het huishoude- lijk afval afvoeren! Het voor het recyclen inleveren bij een geschikt inzamelpunt.
Innehåll
Symbolförklaring 58
