HASZNÁLATI ÚTMUTATÓ PWR 30T Wolf Garten

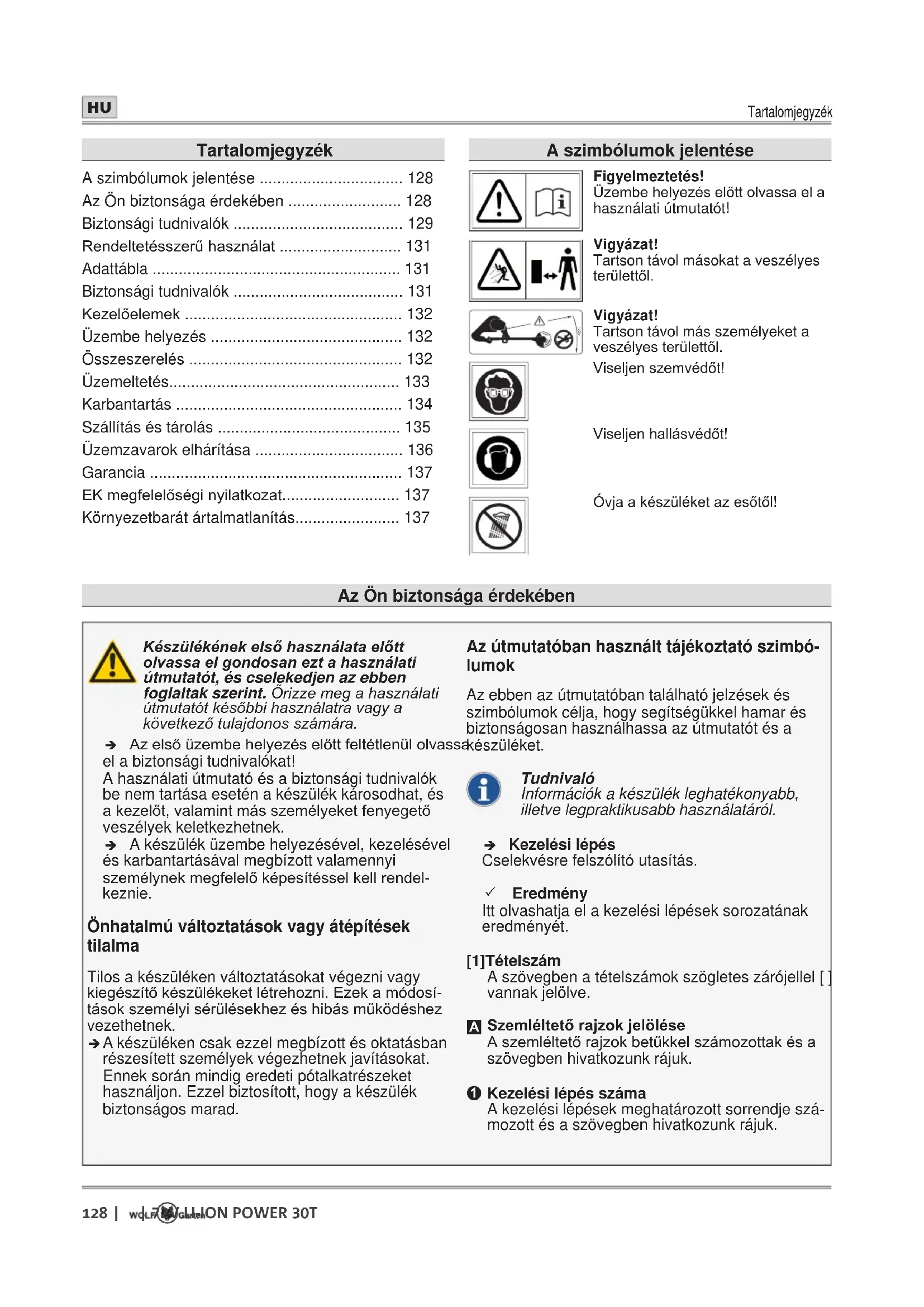

HU Magyar 128 (Eredeti üzemeltetési útmutató)
A szimbólumok jelentése 128
Az Ön biztonsága érdekében 128
Biztonsági tudnivalók 129
Rendeltetésszerű használat 131
Adattábla 131
Biztonsági tudnivalók 131
Kezelőelemek 132
Üzembe helyezés 132
Összeszerelés 132
Üzemeltetés.... 133
Karbantartás 134
Szállítás és tárolás 135
Üzemzavarok elhárítása 136
Garancia 137
EK megfelelőségi nyilatkozat.... 137
Környezetbarát ártalmatlanítás.... 137
A szimbólumok jelentése
Figyelmeztetés!
Üzembe helyezés elött olvassa el a használati útmutatót!
Vigyázat!
Tartson távol másokat a veszélyes területtől.
Vigyázat!
Tartson távol más személyeket a veszélyes területtől.
Viseljen szemvédőt!
Viseljen hallásvédöt!
Óvja a készüléket az esőtől!
Az Ön biztonsága érdekében
Készülékének első használata előtt olvassa el gondosan ezt a használati útmutatót, és cselekedjen az ebben foglaltak szerint. Órizze meg a használati útmutatót késóbbi használatra vagy a következő tulajdonos számára.
→ Az első üzembe helyezés előtt feltétlenül olvassakészüléket.
el a biztonsági tudnivalókat!
A használati útmutató és a biztonsági tudnivalók be nem tartása esetén a készülék károsodhat, és a kezelőt, valamint más személyeket fenyegető veszélyek keletkezhetnek.
→ A készülék üzembe helyezésével, kezelésével és karbantartásával megbízott valamennyi személynek megfelelő képesítéssel kell rendelkeznie.
Önhatalmú változtatások vagy átépítések tilalma
Tilos a készüléken változtatásokat végezni vagy kiegészítő készülékeket létrehozni. Ezek a módosítások személyi sérülésekhez és hibás működéshez vezethetnek.
→ A készüléken csak ezzel megbízott és oktatásban részesített személyek végezhetnek javításokat. Ennek során mindig eredeti pótalkatrészeket használjon. Ezzel biztosított, hogy a készülék biztonságos marad.
Az útmutatóban használt tájékoztató szimbó- lumok
Az ebben az útmutatóban található jelzések és szimbólumok célja, hogy segítségükkel hamar és biztonságosan használhassa az útmutatót és a
Tudnivaló
Információk a készülék leghatékonyabb, illetve legpraktikusabb használatáról.
→ Kezelési lépés
Cselekvésre felszólító utasítás.
√ Eredmény
Itt olvashatja el a kezelési lépések sorozatának eredményét.
[1]Tételszám
A szövegben a tételszámok szögletes zárójellel [ ] vannak jelölve.
A Szemléltető rajzok jelölése
A szemléltető rajzok betükkel számozottak és a szövegben hivatkozunk rájuk.
① Kezelési lépés száma
A kezelési lépések meghatározott sorrendje szá-mozott és a szövegben hivatkozunk rájuk.
Biztonsági tudnivalók
Figyelmeztetések veszélyfokozatai
A használati útmutatóban az alábbi veszélyfokozatokat használjuk a lehetséges vészhelyzetekre utalva:
VESZÉLY!
Közvetlenül fennálló veszélyes helyzet, amely az intézkedések be nem tartása esetén súlyos, sőt halálos sérülésekhez vezet.
FIGYELMEZTETÉS!
Esetlegesen fennálló veszélyes helyzet, amely az intézkedések be nem tartása esetén súlyos, sőt halálos sérülésekhez vezet.
VIGYÁZAT!
Esetlegesen fennálló veszélyes helyzet, amely az intézkedések be nem tartása esetén könnyű vagy kisebb sérülésekhez vezet.
Figyelem!
Esetlegesen bekövetkező káros helyzet, amely anyagi károkhoz vezet, ha nem kerüli el.
A biztonsági tudnivalók felépítése
VESZÉLY!
A veszély típusa és forrása!
A be nem tartás következményei
Intézkedés a veszély elhárítására
Ön- és személyvédelem
Gyermekek vagy személyek, akik nem ismerik a használati útmutatót, biztonsági okokból nem használhatják a fűszegélynyírót. Helyi rendeletek meghatározhatják a használó alsó korhatárát.
Ne működtesse a fűszegélynyírót, ha közvetlen közelében más személyek (különösen gyermekek) vagy állatok tartózkodnak.
Ügyeljen arra, hogy gyermekek ne játszhassanak a füszegélynyíróval.
Szakítsa meg a készülék használatát, ha más személyek (különösen gyermekek) vagy háziállatok vannak a közelben.
Ezt a készüléket nem kezelhetik gyermekek és korlátozott testi, érzékszervi vagy szellemi képességekkel, vagy tapasztalattal és ismeretekkel nem rendelkező személyek. A készüléket ezenkívül azok a személyek sem használhatják, akik nem ismerik ezt a használati útmutatót. Helyi előírások meghatározhatják a használók alsó korhatárát.
A tisztítást és karbantartást nem végezhetik gyermekek.
A motort csak akkor kapcsolja be, ha a lábai és kezei biztonságos távolságra vannak a vágószerkezettől.
Mindig vegye ki az akkumulátort a készülékböl, ha azt örizet nélkül hagyja, vagy ha eltömödést távolít el.
A füszegélynyíróval vagy a füszegélynyírón végzett munkák során mindig strapabíró cipőt és hosszú nadrágot, valamint további megfelelő személyi védőfelszerelést (védőszemüveget, hallásvédőt, munkavédelmi kesztyűt stb.) viseljen. A személyi védőfelszerelés viselése csökkenti a sérülésveszélyt. Ne viseljen bő ruházatot stb., amelyet behúzhat a vágószerszám.
A kezelő vagy használó felelős a más személyeknek okozott balesetekért és azok tulajdonában bekövetkező kárért.
Használat előtt
A füszegélynyíróval végzett munka megkezdése előtt ismerkedjen meg annak funkcióival és kezelőszerveivel.
Ne használja a füszegélynyírót, ha meghibásodott a kapcsolója és nem kapcsolható ki vagy be. A készüléket szakképzett szakemberrel vagy szakszervizben javíttassa meg.
Tilos olyan készüléket használni, amelyek védőberendezései vagy burkolatai sérültek vagy hiányoznak. Ezeket szakképzett szakem- berrel vagy szakszervizben javíttassa meg vagy szükség esetén cseréltesse ki.
Használat előtt győződjön meg róla, hogy nincsenek ágak, kövek, drótok a füben, és szegélynyírás közben végig ügyeljen ezekre.
Kapcsolja ki a készüléket és vegye ki az akkumulátort, mielőtt beállításokat vagy tisztítást végezne a készüléken.
Olvassa el és tartsa be az akkumulátor és az akkumulátor töltőkészülékének kezelési útmutatóját
Biztonsági tudnivalók
Használat közben
Óvja lábát és kezét a vágószerkezet által okozott sérülésektől.
Vegye ki az akkumulátort a készülékböl:
- ha leteszi és otthagyja valahol a készüléket.
- mielött eltávolítja az eltömödéseket.
- mielött ellenőrzi, megtisztítja a készüléket vagy munkát végez rajta.
- ha hozzáér egy idegen testhez, hogy ellenőrizhesse a készüléket sérülések tekintetében.
- ha a készülék túlzott mértékben rezegni kezd, hogy azonnal ellenőrizhesse.
A készülékkel tilos éghető folyadékokat, gázokat vagy porokat tartalmazó robbanásveszélyes környezetben dolgozni. A füsze-gélynyíróban szikrák keletkezhetnek, amelyek meggyújthatják a port vagy a gözőket.
A munka megszakítása esetén ne hagyja örizetlenül a füszegélynyírót és tárolja biztonságos helyen.
Bekapcsoláskor mindig a gyeppel párhuzamosan tartsa a füszegélynyírót, mivel ellenkező esetben sérülésveszély áll fenn.
Munka közben is tartson biztonsági távolságot a forgó száltól.
Ne nyúljon a forgó szálhoz.
Óvakodjon a szál levágására szolgáló szerkezet által okozott sérülésektől. Új damil ki-húzása után mindig normál munkahelyzetben tartsa a készüléket, mielőtt bekapcsolná azt.
Viseljen megfelelő szemvédőt és hallásvédőt!
Kerülje a rendellenes testtartást. Gondoskodjon róla, hogy stabilan álljon, mindig őrizze meg az egyensúlyát. Legyen különösen óvatos, ha lejtön lépked. Ne siessen, hanem nyugodt lépésekkel haladjon előre. Így váratlan helyzetekben könnyebben úrrá lehet a készüléken.
Legyen különösen óvatos, ha hátrafelé nyír. Botlásveszély!
Vegye ki az akkumulátort, amíg a különböző munkavégzési helyek között szállítja a készüléket.
A készülékre szerelt kapcsolóberendezéseket tilos áthidalni vagy módosítani (pl. a kapcsoló hozzákötése a fogantyúhoz).
Ne üsse neki a nyírófejet a talajnak vagy a falsarkoknak. Ha a nyírófejet egyszer erős ütés érte, figyeljen arra, hogy nem rezeg-e jobban a fogantyú. Ilyen esetben szakképzett szakembernek vagy szakszerviznek kell ellenőriznie a készüléket, és szükség esetén megjavítania.
Vigyázzon a műanyag késsel. Sérülésveszély!
Használat után
Kapcsolja ki a készüléket, vegye ki az akkumulátort és ellenőrizze a készüléket sérülések tekintetében. Figyelem, veszély! A vágószerszám tovább forog!
Ha karbantartási és tisztítási munkákat végez a készüléken, kapcsolja ki a készüléket és vegye ki az akkumulátort.
Mindig várja meg, amíg leáll a vágószerszám.
Ne érintsen meg veszélyes forgó alkatrészeket, amíg előzőleg ki nem veszi az akkumulátort.
Kizárólag kivett akkumulátor esetén vegye le a védőberendezéseket vagy cserélje ki a damilorsót/kést. Kizárólag eredeti WOLF-Garten damilorsókat/műanyag késeket használjon és tartsa be a beszerelési tudnivalókat!
Ügyeljen arra, hogy a szellőzőnyílások szenynyeződéstől mentesek legyenek.
A füszegélynyírót vízzel tisztítani tilos.
Tegye el a készüléket egy biztonságos helyre.
A készüléket gyermekektől elzárva tárolja.
Saját maga ne végezzen javításokat a készüléken, azokat csak szakképzett szakemberrel vagy szakservizben végeztesse el.
Várja meg, amíg teljesen lehül a készülék, mielőtt letenné/elrakná a készüléket.
Általános biztonsági tudnivalók
A nem fémes vágószerkezetet tilos fém vágószerkezetre kicserélni!
Míndig várja meg, amíg leáll a vágószerszám, és ne érintsen meg veszélyes forgó alkatrészeket, amíg előzőleg ki nem veszi az akkumulátort.
Biztonsági tudnivalók
A pótalkatrészek feleljenek meg a gyártó által meghatározott követelményeknek. Kizárólag eredeti WOLF-Garten pótalkatrészeket vagy a gyártó által jóváhagyott pótalkatrészeket használjon. Csere esetén mindig tartsa be a mellékelt beszerelési tudnivalókat és előzőleg mindig vegye ki az akkumulátort.
A javításokat kizárólag szakképzett szakemberrel vagy szakszervizben végeztesse el.
Ezt a füszegélynyírót magánterületek gyepszéleinek ápolására, valamint kisebb fü- és gyepfelületeinek ápolására terveztük. A használó vagy más személyek testi épségének veszélyeztetése miatt tilos ettől eltérő célokra használni a készüléket.
A füszegélynyírót csak nappali fénynél vagy jó mesterséges megvilágítás mellett használja. Tartsa tisztán és világítsa meg jól a munkate-rületet.
A füszegélynyírót csak száraz időjárás mellett használja. Óvja a készüléket az esőtől és a nedvességtől, és ne használja zivatarban. Ha víz jut a füszegélynyíróba, nő az áramütés veszélye.
Rendeltetésszerű használat
Ezt a füszegélynyírót a behelyezett damilorsóval kizárólag házi környezetben való használatra, gyepszélek, valamint kisebb fü- és gyepfelületek ápolására terveztük.
A behelyezett műanyag késsel ezenkívül kisebb bokrokat, például csalán- vagy szederbokrokat is visszavághat.
Minden ezen túlmenő használat nem rendeltetésszerű használatnak minősül.
A nem rendeltetésszerű használatból eredő károkért a használót terheli a felelősség.
Nem rendeltetésszerű használat
A füszegélynyírót ne használja közterületeken, parkokban, sportlétesítményekben, az utak mentén stb., valamint a mező- és erdőgazdaságban.
A használó testi épsegének veszélyeztetése miatt a füszegélynyíró nem használható vastag gallyak vágására és aprításra komposztálás céljából.
Adattábla
Elhelyezkedés
Az adattábla a füszegélynyíró házán található.
Tudnivaló
A jelölés okiratnak számít, ezért azt tilos módosítani vagy olvashatatlanná tenni.
Felépítés
2 szavatolt hangteljesítmény
3 CE-jelölés
4 gyártó
5 sorozatszám
6 modellszám
7 modellnév
8 védelmi osztály/védettség
9 hulladékkezelési tudnivaló
10 névleges feszültség, áramtípus
11 súly
12 motor fordulatszáma min ^1 -ben
13 teljesítmény
Kezelőelemek
Kezelőelemek (P ábra)
1 akkumulátor kioldógombja
2 fogantyú
3 horgok a vállhevedernek
4 középső fogantyú
5 állítható hosszúságú teleszkópos nyél
6 élvágó funkció beállítása
7 védőburkolat
8 növényvédő kengyel
9 ernyöreteszelés
10 BE/KI kapcsoló
11 kireteszelő (kétoldalt)
12 hosszállítás ütközője / középső fogantyú beállítása
13 munkaszög beállítása
14 ernyő
15 akkumulátortartó rekesz
16 vállheveder
17 keréktartók ★
18 adapter
19 kerekek ★
20 műanyag kés orsófedele
21 műanyag kés
22 nyírófej
23 damilorsó
24 orsófedél
25 damilvágó
Tudnivaló
A ★-gal jelölt kezelőelemek opcionális tartozékként rendelhetők, azaz nem részei a szállítási terjedelemnek.
Üzembe helyezés
Kiegészítő dokumentációk
Csak akkor vegye üzembe a készüléket, ha rendelkezésre állnak a POWER Base 72V / POWER Base 72V Basic töltőkészülékhez és a Li-High Energy 72V akkumulátorhoz mellékelt használati útmutatók, és ha megértette és figyelembe vette ezeket.
Akkumulátor töltése
FIGYELMEZTETÉS!
Sérülések vagy anyagi károk veszélye.
Az akkumulátort kizárólag a POWER Base 72V / POWER Base 72V Basic típusú töltőkészülékkel töltse fel.
Figyelem!
Kiszállításkor csak részben van feltöltve az akkumulátor. Az első használat előtt töltse fel teljesen az akkumulátort a POWER Base 72V / POWER Base 72V Basic töltőkészülékkel, így szavatolva az akkumulátor teljes kapacitását.
→ Az akkumulátort a kiegészítő dokumentáció utasításai szerint töltse fel.
Üzemidők
→ Kérjük, tartsa be a területileg érvényes előírá-sokat.
→ Az üzemidőkről érdeklődjön a helyi hatóságoknál.
Összeszerelés
Védőburkolat felszerelése (B ábra)
→ Nyomja rá erősen a védőburkolápt a fűszegélynyíróra B 1.
√ A védőburkolat jól hallhatóan a helyére pattan.
Ernyő felszerelése (C ábra)
Tudnivaló
Az élvágó funkció használatához le kell szerelnie az ernyőt.
Az ernyő A b megakadályozza a nyesedék szétszóródását, ha egy gyepfelület széléhez közel dolgozik.
→ Akassza be az ernyőt a védőburkolatca①.
→ A kiegészítő rögzítéshez hajtsa rá az ernyőrete- szelést az ernyőre C ②.
Vállheveder beakasztása (D ábra)
→ Akassza be a vállhevedarf a két horogba D.
Tudnivaló
A készüléket biztonsági okokból mindig az egyik vállára, és nem a nyakába akasztva vigye. A heveder gyorszáras, így gond esetén gyorsan bontható.
Kerekek (E ábra) ★
Az egyenletesen magas és merőleges vágáshoz használja a kerekeket.
FIGYELMEZTETÉS!
Sérülésveszély a vágószerszám miatt.
A készülék beállításait csak lekapcsolt motor és nyugalomban lévő vágószer-szám mellett végezze el.
Ne nyúljon a forgó szál közé.
A készüléken végzett minden munka elött vegye ki az akkumulátort.
→ Tolja fel a taÁb g a teleszkópos nyélre E 1.
→ Nyissa ki a tartó rögzítőkaFt3.
→ Tolja fel az adapá a fölülröl a tartóra, amíg be nem pattan a helyére E ②.
→ Tolja fel a kerekekéh fölülröl az adapterre, amíg be nem pattannak a helyükre E 4.
→ Tolja a kerekeket a kívánt magasságpozícióba E ⑤.
→ Hajtsa rá a kart a tartóra a kerekeknek a beállított magasságban való rögzítéséhez E 6.
Üzemeltetés
A teleszkópos nyél rúdhosszának beállítása (F ábra)
→ Lazítsa meg a menetes hüvefvt1.
→ Húzza szét a teleszkópos nyelet az ideális rúdhosszra F ②.
→ Szorítsa meg a menetes hüv 3.
Középső fogantyú beállítása (G ábra)
→ Lazítsa meg a reteszelőkart a középső fogantyún G 1.
→ Tolja a középső fogantyút a kívánt magasságra G ②.
→ Állítsa be a középső fogantyú dőlésszö t3.
→ Szorítsa meg a reteszelők 4
Akkumulátor behelyezése (H ábra)
FIGYELMEZTETÉS!
Az akkumulátor és a töltőkészülék helyte- len használata
Sérülések és anyagi károk veszélye
Olvassa el és tartsa be az akkumulátor és a töltőkészülék használati útmutatóját
A kétfokozatú reteszelés segítségével beállíthatja az akkumulátor munka-, illetve szállítási üzemmódját.
1. fokozat H ①
√ Az akkumulátor szállítási üzemmódban van.
- Az elektromos érintkezők le vannak választva, ami megakadályozza az akkumulátor tárolás közbeni akaratlan önkisülését.
2. fokozat H ②
√ Az akkumulátor munkaüzemmódban van.
- Az elektromos érintkezők össze vannak kötve, a készülék üzemkész.
Készülék bekapcsolása (Ⅰ ábra)
→ Nyomja meg és tartsa lenyomva a jobb vagy a bal oldali kireteszelőt Ⅰ ①.
→ Nyomja meg és tartsa lenyomva a BE/KI kapcsolót ① ②.
√ Ezzel üzembe helyezte a készüléket.
Damil kiengedése (J ábra)
Automatikus
Mivel kopás miatt egyre rövidebb lesz a vágószál, ta készülék automatikusan utánadagol. A készülék minden be- és kikapcsoláskor kienged egy kis damilt a nyírófejből.
Kézi
FIGYELMEZTETÉS!
Sérülésveszély a vágószerszám miatt.
A készülék beállításait csak lekapcsolt motor és nyugalomban lévő vágószer-szám mellett végezze el.
Ne nyúljon a forgó szál közé.
A készüléken végzett minden munka elött vegye ki az akkumulátort.
VIGYÁZAT!
Sérülésveszély a damil levágására szolgáló szerkezetnél
Új damil kihúzása után mindig normál munkahelyzetben tartsa a készüléket, mielőtt bekapcsolná azt.
A damil kézi beállítása adott esetben üzembe helyezéskor, a műanyag kések cseréjekor vagy a damilorsó cseréje után szükséges.
→ Nyomja meg a piros gom Jt1.
→ Húzza ki a damilt mindkét olda.
Tudnivaló
Az ok nélküli gyakori be- és kikapcsolás növeli a szál kopását.
Munkaszög beállítása (K ábra)
FIGYELMEZTETÉS!
Sérülésveszély a vágószerszám miatt.
A készülék beállításait csak lekapcsolt motor és nyugalomban lévő vágószerszám mellett végezze el.
Ne nyúljon a forgó szál közé.
A készüléken végzett minden munka elött vegye ki az akkumulátort.
A füszegélynyíró 4 különböző munkaszöggel rendelkezik. Így kényelmesen hozzáférhet a kertben a problémás vagy a nehezen elérhető helyekhez.
→ Nyomja meg és tartsa lenyomva a reteszelőgombot.
→ Állítsa be a munkaszökebcd.
√ A nyél jól hallhatóan réteszel.
→ Engedje fel a reteszelögombot.
Élvágó funkció (L ábra)
Az élvágó funkció segítségével pontosan és kényelmesen nyírhat a gyep széle mentén.
→ Forgassa el és egyben húzza ki a fogant.
√ Ekkor 90°-kal elfordíthatja a füszegélynyíró fejét L 2.
Műanyag kés behelyezése (M ábra)
FIGYELMEZTETÉS!
Sérülésveszély a vágószerszám miatt.
A készülék beállításait csak lekapcsolt motor és nyugalomban lévő vágószerszám mellett végezze el.
Ne nyúljon a forgó szál közé.
A készüléken végzett minden munka elött vegye ki az akkumulátort.
A műanyag kések A e segítségével kisebb borokat, például csalán- vagy szederbokrokat is visszavághat.
→ Nyomja össze az orsófedelet mindkét reteszelőfülnél M ①, majd húzza le M ②.
→ Forgassa el az nyírófejben lévő orsótestet anynyira, hogy a damil már csak kb. 2 cm-rel lógjon ki a nyírófejből M 3.
→ Szereljen fel két műanyag kA ste az orsófedélre M 4.
→ Óvatosan húzza kifelé a műanyag késeket, amíg a helyükre nem pattannak M 5.
→ Nyomja össze a műanyag késekhez való orsófedelet A d mindkét reteszelőfülnél M 6, majd helyezze azt fel a nyírófejre M 7.
Készülék kikapcsolása (Ⅱ ábra)
→ A készülék kikapcsolásához engedje fel a BE/KI kapcsolót 1 2.
√ Ha felengedi a BE/KI kapcsolót, a kireteszelő automatikusan reteszel 1 1.
Akkumulátor kivétele (N ábra)
→ Nyomja meg az akkumulátor kioldógom. Nat 1.
→ Vegye ki az akkumulánr2.
Karbantartás
FIGYELMEZTETÉS!
Sérülések vagy anyagi károk veszélye forgó alkatrészek miatt
A készülék karbantartási és tisztítási munkáit kizárólag leállított motor és nyugalomban lévő vágószerszám mellett szabad végezni.
A készüléken végzett minden munka elött vegye ki az akkumulátort.
A javítási és karbantartási munkákat, valamint a biztonsági elemek cseréjét csak képzett szakemberekkel vagy szakszervizzel végeztesse el.
Füszegélynyíró tisztítása
→ Kapcsolja ki a füszegélynyírót, és várja meg, amíg leáll a vágószerszám, majd vegye ki az akkumulátort.
→ Minden használat után tisztítsa meg a készüléket egy kézi seprűvel.
→ Rendszeres időközökben tisztítsa meg a szellőzőnyilásokat és a készülék alsó oldalát a fúmaradványoktól.
Figyelem!
A készüléket tilos vízzel vagy nagynyomású mosóval lemosni.
Damilorsó cseréje (O ábra)
FIGYELMEZTETÉS!
Sérülésveszély a vágószerszám miatt.
A készülék beállításait csak lekapcsolt motor és nyugalomban lévő vágószer-szám mellett végezze el.
Ne nyúljon a forgó szál közé.
A készüléken végzett minden munka elött vegye ki az akkumulátort.
→ Nyomja össze az orsófedelet mindkét reteszelőfülnél ①, majd húzza le ②.
→ Vegye ki a damilorot3.
→ Távolítsa el az esetleges szennyeződéseket.
→ Füzze be az új orsó damilvégeit a nyírófej lyukain keresztül ① ④, majd helyezze be az új damilorsót a nyírófejbe ⑥ ⑤.
→ Akassza ki a damilvégeket az orsóban lévő rögzítésből ① ⑥.
→ Nyomja össze az orsófedélen lévő két reteszelőfület, majd helyezze fel a damilorsóra, amíg a helyére nem pattan ① ⑦.
Szállítás és tárolás
FIGYELMEZTETÉS!
Sérülésveszély a vágószerszám miatt.
➢ Szállítás és tárolás esetén mindig kapcsolja ki a készüléket, és várja meg, amíg leáll a vágószerszám.
➢ Szállítás vagy tárolás előtt vegye ki az akkumulátort.
Tárolás
→ Minden idény után alaposan tisztítsa meg a ké-
szüléket.
→ A készüléket mindig száraz és biztonságos, gyermekek számára nem hozzáférhető helyen tárolja.
→ Az akkumulátort és a füszegélynyírót egymástól külön tárolja.
→ Az akkumulátort hűvös és száraz helyen tárolja. Ajánlott tárolási hömérséklet: kb. 18 °C.
→ Óvja a füszegélynyírót és különösen annak műanyag alkatrészeit fékfolyadékoktól, benzintől, köölaj tartalmú termékektől, vízkiszorító olajoktól. Ezek olyan vegyi anyagokat tartalmaznak, amelyek károsíthatják, megtámadhatják vagy tönkre tehetik a füszegélynyíró műanyag alkatrészeit.
→ A mütrágyák és más kerti vegyszerek olyan anyagokat tartalmaznak, amelyek erősen korrodálhatják a füszegélynyíró fém alkatrészeit. A füszegélynyírót ezért ne tárolja ilyen anyagok közelében.
Üzemzavarok elhárítása
FIGYELMEZTETÉS!
Sérülések vagy anyagi károk veszélye.
Kétség esetén mindig keressen fel egy szakszervizt.
Minden ellenőrzés és a készüléken végzett munkák előtt állítsa le a motort és vegye ki az akku- mulátort.
| Probléma Lehetséges ok Elhárítás | ||
| Lekapcsol a készülék. | Túl forró az akkumulátor. Várja meg, amíg lehül az akkumulátor. | |
| Lemerült az akkumulátor. Töltse fel az akkumulátort. | ||
| Túl magas a készülék (elektronika) hőmérsék-lete. | Várja meg, amíg lehül a készülék, és szükség esetén tisztítsa meg a szellőző-nyílásokat. | |
| Kioldott a túláramvédelem. Ha újra előfordul, keressen fel egy szak-szervizt. | ||
| Nem lehet bekap-csolni a készüléket. | Lemerült az akkumulátor. Töltse fel az akkumulátort. | |
| Kioldott a túlfeszültség-védelem. Ha újra előfordul, keressen fel egy szak-szervizt. | ||
| Kioldott a túláramvédelem. Ha újra előfordul, keressen fel egy szak-szervizt. | ||
| Túl magas vagy túl alacsony az akkumulátor hőmérséklete. | Várja meg, amíg lehül, illetve felmeleg-szik az akkumulátor. | |
| Meghibásodott az akkumulátor. Cserélje ki az akkumulátort. | ||
| Nem működik a szál automatikus kiengedése. | Üres az orsó. Cserélje ki a szálorsót. | |
| Elszennyeződött a fémgomb és a damilorsó közötti fogazat. | Tisztítsa meg az alkatrészeket a szeny-nyeződésektől egy kefével. | |
| Elszakadt a damil, a damilorsó pedig behúzta. A damil beszorult az orsóban. | Vegye ki a damilorsót, és szükség esetén tekercselje fel újra kis húzóerő kifejtése mellett, majd helyezze be az orsót. | |
| A damil ráolvadt az orsóra. Távolítsa el a ráolvadt damilrészt, és szükség esetén tekercselje fel újra kis húzóerő kifejtése mellett, majd helyezze be az orsót. | ||
| Túl gyakran elsza-kad a damil. | Túl száraz az orsó. Helyezze az orsót kb. 24 órára egy vízzel teli edénybe, majd szárítsa meg és szerelje be. | |
| A damil gyakran hozzáér szilárd tárgyakhoz, például kerítéssel, fával stb. | Használja a növényvédő kengyelt. | |
Pótalkatrészek és tartozékok
| Rend.sz. Termék megnevezése Termék leírása | ||
| 196-651-650 POWER Base 72V | 72 V-os töltőkészülék | |
| 196-652-000 POWER Base 72V Basic | 72 V-os töltőkészülék | |
| 196-650-650 Li-High Energy 72V | 72 V-os akkumulátor | |
| 49ATW1-650 | Szállítókerék | - |
| 49ATS0-650 | Damilorsó | - |
| 731-12818 | Műanyag kés | - |
| 746-05381 | Vállheveder | - |
Garancia
Minden országban a vállalatunk vagy az importőr által kiadott garanciális feltételek érvényesek. A szavatosság keretében térítésmentesen elvégezzük készülékén a hibák elhárítását, ha a hiba oka anyag- vagy gyártási hiba. Garanciális esetben, kérjük, forduljon eladójához vagy a legközelebbi telephelyhez.
EK megfelelőségi nyilatkozat
A készülék további adatai a külön mellékelt EK megfelelőségi nyilatkozaton találhatók, amely ezen használati útmutató része.
Környezetbarát ártalmatlanítás
Az elektromos kéziszerszámokat, tartozékokat és csomagolásokat el kell juttatni egy környezetbarát újrahasznosítási gyűjtőhelyre.
Akkumulátorok/elemek: Az akkumulátorokat/elemeket ne obja a háztartási hulladék közé, tűzbe vagy vízbe. Az akkumulátorokat/ele- meket össze kell gyűjteni, és újra kell
hasznosítani vagy környezetbarát módon kell ártalmatlanítani.
Csak EU tagországok esetén: A 2013/56/EU irányelv értelmében a meghibásodott vagy elhasználódott akkumulátorokat/elemeket újra kell hasznosítani.
Ne dobja az elektromos kéziszerszámot a háztartási hulladék közé! Adja le egy megfelelő hulladékgyűjtő helyen.
