PWR 30T - Ruohotrimmeri Wolf Garten - Ilmainen käyttöohje ja opas

Tekniset ominaisuudet	Langaton ruohotrimmeri, tehokas moottori, 30 cm leikkuuleveys, 36V litiumioniakku
Käyttö	Erinomainen puutarhojen hoitoon, ruohon ja rikkaruohojen leikkaamiseen vaikeasti saavutettavissa paikoissa
Huolto ja korjaus	Tarkista säännöllisesti terän kunto, puhdista jokaisen käytön jälkeen, vaihda akku tarvittaessa
Turvallisuus	Käytä suojalaseja, älä käytä sateella, pidä lapset ja eläimet poissa käytön aikana
Yleiset tiedot	Kevyt paino optimaaliseen käsiteltävyyteen, 2 vuoden valmistajan takuu, yhteensopiva muiden Wolf Garten -sarjan työkalujen kanssa

Usein kysytyt kysymykset - PWR 30T Wolf Garten

Kuinka käynnistän Wolf Garten PWR 30T -ruohotrimmerin?

Varmista, että akku on ladattu. Paina turvapainiketta samalla kun painat käynnistyspainiketta käynnistääksesi trimmerin.

Mitä tehdä, jos ruohotrimmeri ei käynnisty?

Tarkista, että akku on oikein ladattu ja asennettu. Varmista myös, että turvapainike on painettuna.

Kuinka vaihdan Wolf Garten PWR 30T:n leikkuupään?

Irrota laite virtalähteestä ja kierrä leikkuupää vastapäivään irrottaaksesi sen. Asenna uusi pää napsauttamalla ja kiertämällä myötäpäivään.

Kuinka pitkä on Wolf Garten PWR 30T:n akun käyttöaika?

Akun käyttöaika riippuu käytöstä, mutta keskimäärin se kestää noin 40 minuuttia jatkuvassa käytössä.

Kuinka huollan Wolf Garten PWR 30T -ruohotrimmerin?

Puhdista leikkuupää jokaisen käytön jälkeen ja tarkista terän kunto. Säilytä laite kuivassa ja viileässä paikassa.

Voiko Wolf Garten PWR 30T:ta käyttää sateella?

Ruohotrimmerin käyttöä sateella tai kosteissa olosuhteissa ei suositella, koska se voi vahingoittaa laitetta ja aiheuttaa turvallisuusriskin.

Kuinka säädän Wolf Garten PWR 30T:n leikkuupituutta?

Käytä kahvassa olevaa säätöpainiketta leikkuupituuden säätämiseen tarpeidesi mukaan.

Mistä voin ostaa varaosia Wolf Garten PWR 30T:lle?

Voit ostaa varaosia valtuutetuista Wolf Garten -jälleenmyyjistä tai heidän viralliselta verkkosivustoltaan.

Minkä tyyppinen leikkuulanka sopii Wolf Garten PWR 30T:lle?

Käytä 1,6 mm paksuista leikkuulankaa optimaalisen suorituskyvyn varmistamiseksi.

Mitä tehdä, jos ruohotrimmeri pitää epänormaalia ääntä?

Pysäytä laite välittömästi ja tarkista, onko leikkuupäässä tukoksia tai vaurioituneita osia. Katso käyttöohjeesta tarkemmat ohjeet.

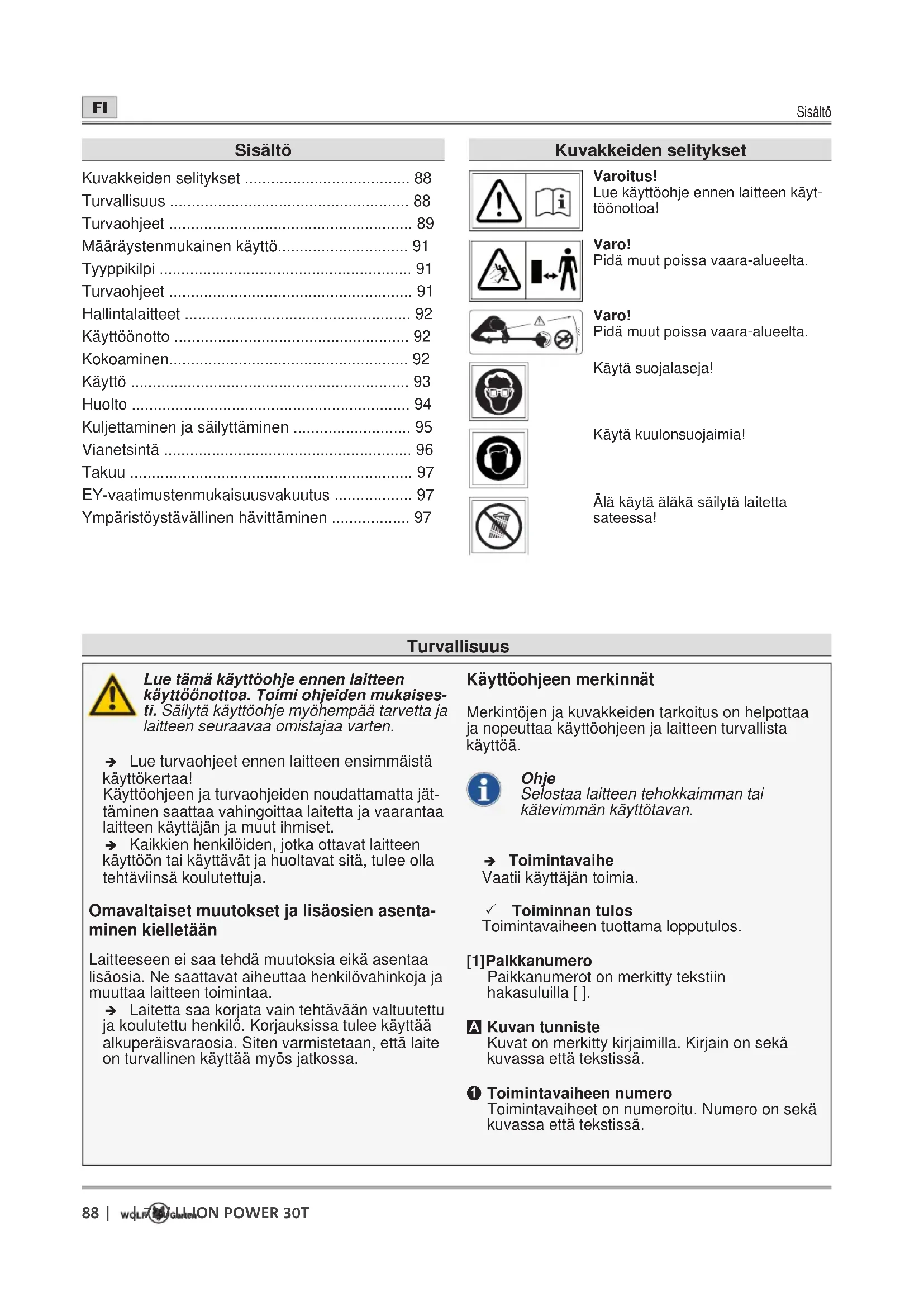

KÄYTTÖOHJE PWR 30T Wolf Garten

FI Suomi 88 (Alkuperäinen käyttöohjekirja)

Kuvakkeiden selitykset 88

Turvallisuus 88

Turvaohjeet 89

Määräystenmukainen käyttö.... 91

Tyyppikilpi 91

Turvaohjeet 91

Hallintalaitteet 92

Käyttöönotto 92

Kokoaminen....92

Käyttö 93

Huolto 94

Kuljettaminen ja säilyttäminen 95

Vianetsintä 96

Takuu 97

EY-vaatimustenmukaisuusvakuutus 97

Ympäristöystävällinen hävittäminen 97

Kuvakkeiden selitykset

Varoitus!

Lue käyttöohje ennen laitteen käyttöönottoa!

Varo!

Pidä muut poissa vaara-alueelta.

Varo!

Pidä muut poissa vaara-alueelta.

Käytä suojalaseja!

Käytä kuulonsuojaimia!

Älä käytä äläkä säilytä laitetta sateessa!

Turvallisuus

Lue tämä käyttöohje ennen laitteen käyttöönottoa. Toimi ohjeiden mukaisesti. Säilytä käyttöohje myöhempää tarvetta ja laitteen seuraavaa omistajaa varten.

→ Lue turvaohjeet ennen laitteen ensimmäistä käyttökertaa!
Käyttöohjeen ja turvaohjeiden noudattamatta jät- täminen saattaa vahingoittaa laitetta ja vaarantaa laitteen käyttäjän ja muut ihmiset.

→ Kaikkien henkilöiden, jotka ottavat laitteen käyttöön tai käyttävät ja huoltavat sitä, tulee olla tehtäviinsä koulutettuja.

Omavaltaiset muutokset ja lisäosien asenta- minen kielletään

Laitteeseen ei saa tehdä muutoksia eikä asentaa lisäosia. Ne saattavat aiheuttaa henkilövahinkoja ja muuttaa laitteen toimintaa.

→ Laitetta saa korjata vain tehtävään valtuutettu ja koulutettu henkilö. Korjauksissa tulee käyttää alkuperäisvaraosia. Siten varmistetaan, että laite on turvallinen käyttää myös jatkossa.

Käyttöohjeen merkinnät

Merkintöjen ja kuvakkeiden tarkoitus on helpottaa ja nopeuttaa käyttöohjeen ja laitteen turvallista käyttöä.

Ohje

Selostaa laitteen tehokkaimman tai kätevimmän käyttötavan.

→ Toimintavaihe

Vaatii käyttäjän toimia.

√ Toiminnan tulos

Toimintavaiheen tuottama lopputulos.

[1]Paikkanumero

Paikkanumerot on merkitty tekstiin hakasuluilla [ ].

A Kuvan tunniste

Kuvat on merkitty kirjaimilla. Kirjain on sekä kuvassa että tekstissä.

① Toimintavaiheen numero

Toimintavaiheet on numeroitu. Numero on sekä kuvassa että tekstissä.

Turvaohjeet

Varoitusten luokittelu

Varoitusten luokittelu auttaa huomaamaan vaaralli-set tilanteet. Varoitukset luokitellaan tässä käyttöoh-jekirjassa seuraavasti:

VAARA!

Vaara uhkaa välittömästi. Ohjeen nou- dattamatta jättäminen aiheuttaa vakavan tapaturman tai kuoleman.

VAROITUS!

Vaarallinen tilanne. Ohjeen noudattamatta jättäminen aiheuttaa vakavan tapaturman tai kuoleman.

VARO!

Vaarallinen tilanne. Ohjeen noudattamatta jättäminen aiheuttaa lievän tai keskivai- kean tapaturman.

Huomio!

Mahdollisesti vaarallinen tilanne. Laitevaurioiden vaara.

Turvaohjeiden esittämistapa

VAARA!

Vaaran tyyppi ja aiheuttaja!

→Huomiotta jättämisen seuraukset

Toimet vaaratilanteen varalta

Oma ja muiden turvallisuus

➢ Turvallisuussyistä ruohotrimmeriä eivät saa käyttää lapset eivätkä henkilöt, jotka eivät ole lukeneet käyttöohjetta. Mahdollisesti on pai-kallisia määräyksiä, jotka määrittelevät käyttäjän alaikärajan.
Älä käytä ruohotrimmeriä, jos lähellä on muita ihmisiä (erityisesti lapsia) tai eläimiä.Huolehdi, että lapset eivät leiki ruohotrimmerillä.
Keskeytä työ, jos huomaat, että lähellä on muita ihmisiä (erityisesti lapsia) tai eläimiä.

Tätä laitetta eivät saa käyttää lapset eivätkä henkilöt, joilla on fyysisiä, psyykkisiä tai aistitoimintoihin perustuvia rajoitteita tai joilla ei ole laitteen käyttöön tarvittavaa riittävää tietoa ja taitoa. Laitetta eivät myöskään saa käyttää henkilöt, jotka eivät tunne tätä käyttöohjetta. Mahdollisesti käyttäjän ikä on rajattu paikallisilla määräyksillä.

Lapset eivät saa puhdistaa eivätkä huoltaa laitetta.
Kytke moottori päälle vain, kun kätesi ja jalkasi ovat turvallisen kaukana leikkuulaitteesta.
➢ Ota akku pois laitteesta aina, kun poistat tukosta tai jätät laitteen valvomatta.
➢ Leikatessasi ruohoa ja huoltaessasi laitetta käytä tukevia jalkineita ja pitkiä housuja. Käytä tarvittaessa henkilösuojaimia (suojalaseja, kuulosuojaimia, työkäsineitä jne.). Henkilös- uojainten käyttö pienentää tapaturmavaaraa. Älä käytä väljiä vaatteita. Sellaiset voivat tempautua leikkuulaitteeseen.
Laitteen käyttäjä vastaa toisille henkilöille aiheutetuista tapaturmista ja esinevahingoista.

Työn valmistelu

Tutustu ennen käytön aloittamista ruohotrim- merin toimintaan ja hallintalaitteisiin.
Älä käytä ruohotrimmeriä, jos sen virtakytkin on viallinen tai jos sitä ei voi kytkeä virtakyt-kimestä päälle tai pois päältä. Korjauta kytkin pienkonehuollossa.
Älä käytä laitetta, jos suojukset ovat vahingoittuneet. Älä käytä laitetta ilman suojuksia. Toimita laite pienkonehuoltoon korjattavaksi, tarvittaessa anna vaihtaa suojus.
Tarkista ennen työn aloittamista, että nurmikolla ei ole oksia, kiviä, kaapeleita tms. Varo näitä koko leikkaamisen ajan.
Kytke laite pois päältä ja ota akku pois laitteesta, ennen kuin säädät tai puhdistat laitetta.
Lue akun ja akkulaturin käyttöohjeet. Noudata ohjeita.

Turvaohjeet

Työn aikana

Varo! Leikkuulaite aiheuttaa jalkojen ja käsien tapaturmavaaran.
➢ Ota akku pois laitteesta:

- aina kun poistut laitteen luota

- ennen kuin poistat tukoksen

- ennen laitteen tarkastamista, puhdistamista tai korjaamista

- kun tarkastat laitetta vieraaseen esineeseen koskemisen jälkeen

- kun tarkastat laitetta, jos laite alkaa täristä voi-makkaasti

Älä käytä laitetta räjähdysvaarallisessa ympäristössä, jossa on palavia nesteitä, kaasuja tai pölyjä. Ruohotrimmeri saattaa tuottaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryn.

Älä jätä ruohotrimmeriä tauon ajaksi valvomatta. Säilytä laite turvallisessa paikassa.

Kun kytket ruohotrimmerin päälle, pidä leikkuulaite vaakasuorassa. Tapaturmavaara.

Pidä työn aikana siimaan turvallinen etäisyys.
Älä koske pyörivään siimaan.
Varo erityisesti siiman katkaisulaitetta. Tapaturmavaara. Aseta laite normaaliin työasentoon uuden siiman vetämisen jälkeen. Käynnistä laite vasta sitten.

Käytä suojalaseja ja kuulonsuojaimia!

Vältä hankalia työasentoja. Seiso tukevasti ja huolehdi, että säilytät tasapainon kaikissa tilanteissa.Ole erityisen varovainen rinteessä työskennellessäsi. Älä juokse van liiku rauhallisesti. Sillä tavalla säilytät laitteen hallinnan myös odottamattomassa tilanteessa.

Ole erityisen varovainen, kun käytät laitetta taaksepäin kävellessäsi. Kompastumisvaara!
➢ Ota akku pois laitteesta, kun siirrät laitteen uuteen työkohteeseen.
Älä ohita laitteen kytkimiä (esim. sitomalla kytkin kahvaan) äläkä poista niitä.

Älä iske siimapäätä maahan äläkä seinää tai puutarhakivetystä vasten. Tarkkaile, täriseeko kädensija, jos siimapäähän on kohdistunut voimakas isku. Jos näin on päässyt käymään, anna huollon tarkastaa ja tarvittaessa korjata laite.

Käsittele muoviterää varoen. Tapaturmavaara!

Työskentelyn lopettaminen

Kytke laite pois päältä, irroita akku ja tarkasta laite vaurioiden varalta. Huomio! Vaara! Leikkuulaitteen jälkikäynti!
Kytke laite pois päältä ja irroita akku, ennen kuin huollat tai puhdistat laitetta.
Odota, että leikkuulaitteen pyöriminen lakkaa.
Älä koske laitteen liikkuviiin osiin ennen kuin olet irroittanut laitteesta akun.
Saat irroittaa suojuksia ja vaihtaa siimapään / terän vain, kun olet ensin irroittanut laitteesta akun. Käytä vain alkuperäisiä WOLF-Garten-siimapäitä / muoviteriä. Noudata asennusohjeita!

Huolehdi, että tuuletusraossa ei ole likaa.
Älä puhdista ruohotrimmeriä vedellä.
Säilytä laite turvallisessa paikassa.
Älä säilytä laitetta lasten ulottuvilla.
Älä korjaa laitetta itse, vaan vie laite pienko- nehuoltoon korjattavaksi.
Anna moottorin jäähtyä, ennen kuin sijoitat koneen varastoon.

Yleiset turvaohjeet

Älä vaihda ei-metallisen leikkuulaitteen tilalle metallista leikkuulaitetta!
Odota, että leikkuulaitteen pyöriminen lakkaa. Älä koske laitteen liikkuviin osiin ennen kuin olet irroittanut laitteesta akun.

Turvaohjeet

Varaosien tulee olla laitevalmistajan vaatimusten mukaisia. Käytä sen vuoksi vain alku-peräisiä WOLF-Garten-varaosia tai valmistajan hyväksymiä muita varaosia. Noudata varaosien mukana toimitettavia asennusohjeita. Irroita ensin laitteesta akku.
Korjauta laite vain ammattilaisella tai pienko- nehuollossa.
Tämä ruohotrimmeri on tarkoitettu nurmikon reunojen viimeistelyyn ja pienehköjen nurmikoiden leikkaamiseen yksityispihoilla.Laitetta ei saa käyttää muuhun tarkoitukseen. Käyttäjään tai muihin henkilöihin kohdistuva tapaturmavaara.

Käytä ruohotrimmeriä vain päivänvalossa tai erittäin hyvässä ulkovalaistuksessa.Pidä työalue siistinä ja hyvin valaistuna.

Käytä ruohotrimmeriä vain kuivalla säällä. Älä säilytä laitetta sateessa äläkä kosteassa paikassa. Älä käytä laitetta ukonilmalla. Veden pääseminen ruohotrimmeriin lisää sähköiskun vaaraa.

Määräystenmukainen käyttö

Ruohotrimmeri siimapäällä varustettuna on tarkoitettu vain yksityisalueiden pienten nurmikoiden ja nurmikon reunojen leikkaamiseen.

Ruohotrimmeri muoviterällä varustettuna on tarkoitettu edellämainitun lisäksi myös ruohovartisten kasvien, esim. nokkoskasvustojen sekä vadelmapensaikkojen leikkaamiseen.

Kaikki muu on määräystenvastaista käyttöä. Käyttäjä vastaa määräysten vastaisen käytön aiheuttamista vahingoista.

Määräystenvastainen käyttö

Tätä ruohotrimmeriä ei tulisi käyttää julkisten alueiden, kuten puistojen, urheilukenttien ja kadunvarsien nurmikoiden viimeistelyyn eikä maa- ja metsätalouskäytössä.

Käyttäjään kohdistuvan tapaturmavaaran takia ruohotrimmeriä ei saa käyttää paksujen oksien leikkaamiseen ja silppuamiseen kompostointitarkoituksessa.

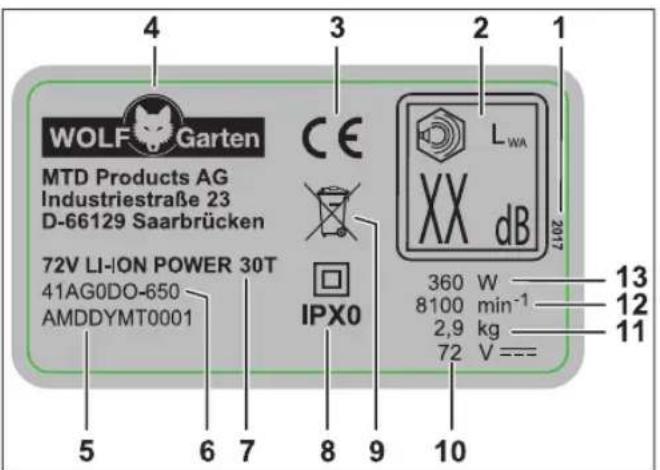

Tyyppikilpi

Sijainti

Tyyppikilpi löytyy ruohotrimmerin kotelosta.

Huomaa

Merkinnät ovat lain määräämiä eikä niitä saa muuttaa eikä tehdä tunnistamattomaksi.

Rakenne

WOLF GARTEN MTD Products AG Industriestraße 23 D-66129 Saarbrücken 72V LI-ION POWER 30T 41AG0DO-650 AMDDYMT0001 IPX0 360 W 8100 min⁻¹ 2,9 kg 72 V === 13 12 11 2017

1 Valmistusvuosi
2 Taattu äänitaso
3 CE-tunnus
4 Valmistaja
5 Sarjanumero
6 Mallinumero
7 Mallinimi
8 Suojausluokka / Kotelointiluokka
9 Hävittäminen
10 Nimellisjännite, virtalaji
11 Paino
12 Moottorin kierrosnopeus min ^1
13 Teho

Hallintalaitteet

Hallintalaitteet (kuva P)

1 Akun lukitusnuppi

2 Kädensija

3 Kantohihnan korvake

4 Runkoputken kädensija

5 Korkeussäädettävä teleskooppivarsi

6 Reunojen leikkuutoiminnon säätö

7 Leikkuupään suojus

8 Kasvien suojakaari

9 Lisäsuojuksen lukitus

10 On/off-kytkin

11 Lukitus (molemmilla puolilla)

12 Korkeussäädön rajoitin / Runkoputken kädensijan säätö

13 Työskentelykulman säätö

14 Lisäsuojus

15 Akkulokero

16 Kantohihna

17 Pyörien pidike ★

18 Sovitin

19 Pyörät ★

20 Siimapään kansi ja muoviterän paikka

21 Muoviterä

22 Siimakotelo

23 Siimakela

24 Siimakotelon kansi

25 Siimaleikkuri

Huomaa

★ merkityt osat ovat saatavissa lisävarusteena. Ne eivät kuulu toimitussisältöön.

Käyttöönotto

Täydentävät käyttöohjeet

Ota tämä laite käyttöön vasta, kun olet lukenut laitteen mukana toimitettavan POWER Base 72V tai POWER Base 72V Basic -laturin ja Li High Energy 72V -akun käyttöohjeet, ymmärtänyt lukemasi ja toiminut ohjeiden mukaisesti.

Akun lataaminen

VAROITUS!

Tapaturman ja laitevaurion vaara.

➢ Lataa akku vain POWER Base 72V tai POWER Base 72V Basic -laturilla.

Huomio!

Toimitettaessa akku ei ole ladattu täyteen. Akun täyden tehon varmistamiseksi lataa akku täyteen POWER Base 72V tai POWER Base 72V Basic -laturilla ennen ensimmäistä käyttökertaa.

→ Lataa akku täydentävien käyttöohjeiden mukaisesti.

Sallittu käyttöaika

→ Noudata paikallisia järjestysmääräyksiä.

→ Ota selvää paikallisilta viranomaisilta, milloin ruohotrimmerin käyttö on kielletty.

Kokoaminen

Leikkuupään suojuksen asentaminen (kuva B)

→ Paina leikkuupään suoA sc voimakkaasti trimmeriin B 1.

√ Leikkuupään suojus lukkiutuu kuuluvasti.

Lisäsuojuksen asentaminen (kuva C)

Huomaa

Lisäsuojus tulee irroittaa, kun käytät reunojen leikkuu -toimintoa.

Lisäsuojus A b estää ruohosilpun leviämisen laajalle ympäristöön, kun leikkaat nurmikon reuna-alueella.

→ Ripusta lisäsuojus leikkuupään suojukseçh①.

→ Lukitse lisäsuojus kääntämällä lukitussalvat pai- koilleen C ②.

Kantohihnan ripustaminen (kuva D)

→ Kiinnitä kantohih A al korvakkeisiin D.

Huomaa

Turvallisuussyistä kanna laite olkapäällä. Älä ripusta kantohihnaa kaulaan. Hihnassa on pikalukko, joten se on tarvittaessa nopea irroittaa.

Pyörät (kuva E) ★

Pyörien apuna käyttäen saat siistin ja tasakorkean leikkuujäljen.

VAROITUS!

Pyörivä leikkuulaite aiheuttaa tapaturma-vaaran.

Säädä ruohotrimmeriä vain, kun moottori on sammutettu ja leikkuulaite ei pyöri.
Älä koske pyörivään leikkuulaitteeseen.
➢ Ota akku pois ennen laitteeseen kohdistuvia töitä.

→ Paina pioAeg teleskooppivarteen E ①.
→ Avaa pidikkeen vEU3.
→ Työnnä sovna yläkautta pidikkeeseen, kunnes se lukkiutuu paikalleen E 2.
→ Työnnä pyöäh yläkautta sovittimeen, kunnes ne lukkiutuvat paikalleen E 4.
→ Siirrä pyörät haluamallesi korkeudete5.
→ Lukitse pyörät haluamallesi korkeudelle kääntämällä pidikkeen vipu kiinni E 6.

Käyttö

Teleskooppivarren pituussäätö (kuva F)

→ Löysää holkFa1.
→ Vedä putken osia erilleen haluamaasi pituuteen F ②.
→ Kiristä hoFki3.

Runkoputken kädensijan säätäminen (kuva ©)

→ Avaa kädensijan lukitusvu1.
→ Työnnä kädensija haluamaasi korkeuteGn2.
→ Säädä kädensijan kaltevuGs3.
→ Kiristä lukitusv⑤u④.

Akun asentaminen (kuva H)

VAROITUS!

Akun ja laturin virheellinen käsittely

Tapaturman ja laitevaurion vaara

➢ Lue akun ja laturin käyttöohjeet. Noudata ohjeita.

Akku asetetaan käyttö- tai kuljetustilaan 2-portaisella lukituksella.

Porras 1 H ①

√ Akku on kuljetustilassa.
- Sähkökontaktit ovat erotettuna. Samalla estetään akun itsepurkautuminen säilytyksen aikana.

Porras 2 H ②

√ Akku on työtilassa.
- Sähkökontaktit ovat kytkettyinä ja laite on käyttövalmis.

Laitteen kytkeminen päälle (kuva Ⅰ)

→ Paina lukitus oikealle tai vasemmalje ja pidä se painettuna.
→ Paina On/Off-kytkintä ja pidä se painettu ^1 e ^2 .
√ Laite on käyttövalmis.

Siiman lisääminen (kuva J)

Automaattisesti

Työskentelyn aikana siimaa säätyy automaattisesti lisää lyhyeksi kuluneen tilalle. Joka kerta laite päälle ja pois kytkettäessä siimakotelosta tulee siimaa.

Käsin

VAROITUS!

Pyörivä leikkuulaite aiheuttaa tapaturma-vaaran.

Säädä ruohotrimmeriä vain, kun moottori on sammutettu ja leikkuulaite ei pyöri.
Älä koske pyörivään leikkuulaitteeseen.
➢ Ota akku pois ennen laitteeseen kohdistuvia töitä.

VARO!

Varo siimaleikkuria. Tapaturmavaara

➢ Aseta laite normaaliin työasentoon uuden siiman vetämisen jälkeen. Käynnistä laite vasta sitten.

Siimaa on mahdollisesti lisättävä käsin laitteen käyttöönoton yhteydessä, muoviterän vaihdon jälkeen ja siimakelan vaihdon jälkeen.

→ Paina punaista nupJa1.
→ Vedä siimaa ulos molemmilta puo Ja2.

Huomaa

Laitteen kytkeminen turhaan päälle ja pois päältä lisää siiman kulutusta tarpeettomasti.

Työkulman säätäminen (kuva K)

VAROITUS!

Pyörivä leikkuulaite aiheuttaa tapaturma-vaaran.

Säädä ruohotrimmeriä vain, kun moottori on sammutettu ja leikkuulaite ei pyöri.
Älä koske pyörivään leikkuulaitteeseen.
➢ Ota akku pois ennen laitteeseen kohdistuvia töitä.

Ruohotrimmerin työkulman voi säätää neljään eri asentoon. Siten pääset trimmerillä mukavasti myös hankalasti tavoitettavaan paikkaan..

→ Paina lukitusnuppia ja pidä se painettuna.

→ Säädä työkulka b c d.

√ Varsi lukkiutuu kuuluvasti.

→ Vapauta lukitusnuppi.

Reunojen leikkuutoiminto (kuva L)

Reunojen leikkuutoiminnolla saat nurmikon reunan trimmattua siistiksi.

→ Käännä ja samalla vedä kahva:1.

√ Leikkuulaite kääntyy 1. 2.

Muoviterän asentaminen (kuva M)

VAROITUS!

Pyörivä leikkuulaite aiheuttaa tapaturma-vaaran.

Säädä ruohotrimmeriä vain, kun moottori on sammutettu ja leikkuulaite ei pyöri.
- Älä koske pyörivään leikkuulaitteeseen.
➢ Ota akku pois ennen laitteeseen kohdistuvia töitä.

Käytä muoviterää A e ruohovartisten kasvien, esim. nokkoskasvustojen sekä vadelmapensaikkojen leikkaamiseen.

→ Paina siimapään kannen molempia lukitusnuppeja yhtä aikaa yhteen M 1 ja irroita kansi M 2.
→ Kierrä siimapäätä siimakoteloon, kunnes siimaa näkyy vain n. 2 cm M 3.
→ Asenna kaksi muovite Aä siimapään kanteen M 4.
→ Vedä muoviterää varovasti ulospäin, kunnes se lukkiutuu M 5.
→ Paina muoviterien karjäd yhtääikaa molemmista lukitusnokista M 6 ja asenna se siimakoteloon M 7.

Laitteen kytkeminen pois päältä (kuva ■)

→ Kytke laite pois päältä on/off-kytkin vapauttamalla 1 2.
√ Kun vapautat on/off-kytkimen, lukkiutuu lukitus-nuppi automaattisesti 1 1.

Akun irroittaminen (kuva N)

→ Paina akun lukitusnupNa1.

→ Ota akku pns2.

Huolto

VAROITUS!

Liikkuvien osien aiheuttama tapaturman tai laitevaurion vaara.

Huolla ja puhdista laitetta vain, kun moottori on sammutettu ja leikkuulaite on pysähtynyt.
➢ Ota akku pois ennen laitteeseen kohdistuvia töitä.
Huolla, korjauta sekä vaihda turvallisuuteen liittyvät osat vain ammattilaisella tai pienkonehuollossa.

Ruohotrimmerin puhdistaminen

→ Kytke ruohotrimmeristä virta pois päältä, odota, kunnes leikkuulaite on pysähtynyt ja ota akku pois.
→ Harjaa laite puhtaaksi joka kerta käytön jälkeen.
→ Puhdista tuuletusraot ja laitteen alapuoli ruohosil-pusta säännöllisesti.

Huomio!

Älä suihkuta ruohotrimmeriä vedellä äläkä pese sitä painepesurilla.

Siimakelan vaihtaminen (kuva Ⓐ)

VAROITUS!

Pyörivä leikkuulaite aiheuttaa tapaturma-vaaran.

Säädä ruohotrimmeriä vain, kun moottori on sammutettu ja leikkuulaite ei pyöri.
- Älä koske pyörivään leikkuulaitteeseen.
➢ Ota akku pois ennen laitteeseen kohdistuvia töitä.

Kuljettaminen ja säilyttäminen

VAROITUS!

Pyörivä leikkuulaite aiheuttaa tapaturma-vaaran.

Kytke virta pois päältä ennen laitteen kuljettamista ja varastossa säilyttämistä. Odota, että terä pysähtyy.
➢ Ota akku ennen laitteen kuljettamista ja varastointia.

→ Paina siimapään kannen molempia lukitusnuppeja Säilyttäminen

samanaikaisesti yhteen Ⓞ ① ja irroita kansi Ⓞ ②.

→ Irroita siimak①a③.
→ Puhdista mahdollinen lika.
→ Pujota uuden siimakelan siimojen päät siimakotelon reikien läpi 0 4 ja asenna uusi siimakela siimakoteloon 0 5.
→ Ripusta siiman päät kelan kiinnikkei n6.
→ Paina siimapään kannen molempia kielekkeitä samanaikaisesti yhteen ja paina kansi siimakelaan, kunnes se lukkiutuu 0 7.

→ Puhdista laite hyvin kesän jälkeen.
→ Säilytä laite kuivassa ja turvallisessa paikassa pois lasten ulottuvilta.
→ Säilytä ruohotrimmeri ja akku erillään.
→ Säilytä akku viileässä ja kuivassa paikassa. Suositeltava säilytyslämpötila on n. 18 °C.
→ Ruohotrimmeri ja erityisesti sen muoviosat eivät saa joutua kosketuksiin jarrunesteen, bensiinin, maaöljytuotteiden, voiteluöljyjen yms. kanssa. Em. aineet sisältävät kemiallisia yhdisteitä, jotka saat- tavat vahingoittaa ruohotrimmerin muoviosia.
→ Lannoitteet ja muut puutarhakemikaalit sisältävät aineita, jotka saattavat aiheuttaa ruohotrimmerin metalliosiin voimakasta korroosiota. Siitä syystä älä säilytä ruohotrimmeriä em. aineiden lähellä.

Vianetsintä

VAROITUS!

Tapaturman ja laitevaurion vaara.

Jos olet epävarma, vie kone pienkonehuoltoon.

Kytke laite pois päältä ja ota akku pois ennen laitteen tarkastamista tai huoltotyön aloittamista.

Ongelma Mahdollinen syy Toimi näin
Laite kytkeytyy pois päältä.	Akku on liian kuuma. Anna akun jäähtyä.
	Akku on purkautunut. Lataa akku.
	Laitteen (elektroniikan) lämpötila on liian korkea. Anna laitteen jäähtyä. Tarvittaessa puh-dista tuuletusraot.
	Ylivirtalaukaisin on reagoinut. Toimita laite pienkonehuoltoon, jos tämä tapahtuu uudestaan.
Laitteeseen ei tule virta päälle.	Akku on purkautunut. Lataa akku.
	Ylijännitelaukaisin on reagoinut. Toimita laite pienkonehuoltoon, jos tämä tapahtuu uudestaan.
	Ylivirtalaukaisin on reagoinut. Toimita laite pienkonehuoltoon, jos tämä tapahtuu uudestaan.
	Akun lämpötila on liian korkea tai liian matala. Anna akun jäähtyä tai lämmetä.
	Akku on viallinen. Vaihda akku.
Automaattinen siimanpujotus ei toimi.	Kela on tyhjä. Vaihda siimakela.
	Metallinupin ja siimakelan välinen hammastus on likaantunut.	Puhdista osat liasta harjalla.
	Siima on kulunut ja sen pää on siimakotelonsisässä.Siima on jumiutunut kelaan.	Irroita siimakela. Tarvittaessa vedä sii-maa kevyesti ulos ja aseta kela paikal-leen.
	Siima on hitsautunut kelaan. Poista hitsautunut osa siimasta. Tarvit-taessa vedä siimaa kevyesti ulos ja aseta kela paikalleen.
Siima katkeaa usein.	Kela on liian kuiva. Laita siimakela veteen n. 24 tunniksi,kuivaa kela ja asenna se uudelleen leikkuupäähän.
	Siima osuu kiinteisiin esineisiin, kuten aitaan tai puuhun.	Käytä kasvien suojakaarta.

Varaosat ja tarvikkeet

Tilausnro	Nimike	Kuvaus
196-651-650	POWER Base 72V	72V laturi
196-652-000	POWER Base 72V Basic	72V laturi
196-650-650	Li-High Energy 72V	72 V akku
49ATW1-650	Pyörä	-
49ATS0-650	Siimakela	-
731-12818	Muoviterä	-
746-05381	Kantohihna	-

Takuu

Jokaisessa maassa on voimassa yrityksemme tai maahantuojan antama takuu. Korjaamme takuun perusteella veloituksetta laitteen materiaali- tai valmistusvirheestä aiheutuneet laitteen viat. Takuuseen liittyvissä kysymyksissä ota yhteys laitteen myyjään tai huoltoon.

EY-vaatimustenmukaisuusvakuutus

Löydät laitteeseen liittyviä lisätietoja oheen liitetystä erillisestä CE-vaatimustenmukaisuusvakuutuksesta, joka on tämän käyttöohjeen olennainen osa.

Ympäristöystävällinen hävittäminen

Sähkötyökalut, niiden tarvikkeet sekä pakkaukset on kierrätettävä.

Akut ja paristot: Älä hävitä akkuja äläkä paristoja sekajätteen mukana, älä polta niitä äläkä heitä niitä vesistöön. Vie akut ja paristot niille tarkoitettuun keräys- ja

kierrätyspisteeseen.

Vain EU-maat: Direktiivin 2013/56/EU mukaisesti on vialliset ja vanhat akut ja paristot kierrätettävä. Älä hävitä sähkölaitetta sekajätteen mukana! Toimita sähkölaite ao. keräyspisteeseen.

Índice
