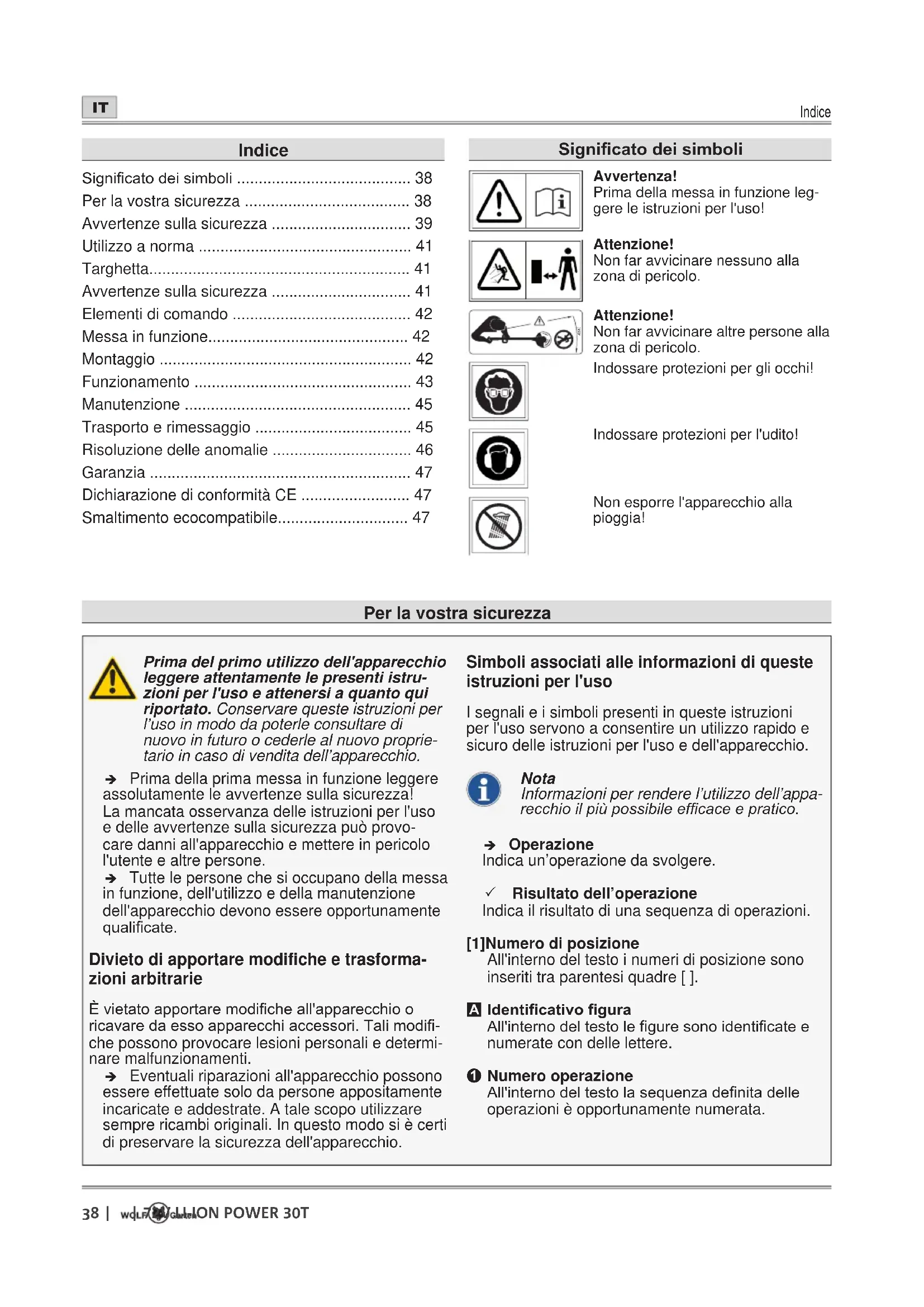

MANUALE UTENTE PWR 30T Wolf Garten
IT Italiano 38 (Istruzioni per l'uso originali)
Significato dei simboli 38
Per la vostra sicurezza 38
Avvertenze sulla sicurezza 39
Utilizzo a norma 41
Targhetta.... 41
Avvertenze sulla sicurezza 41
Elementi di comando 42
Messa in funzione.... 42
Montaggio 42
Funzionamento 43
Manutenzione 45
Trasporto e rimessaggio 45
Risoluzione delle anomalie 46
Garanzia 47
Dichiarazione di conformità CE 47
Smaltimento ecocompatibile.... 47
Significato dei simboli
Avvertenza!
Prima della messa in funzione leggere le istruzioni per l'uso!
Attenzione!
Non far avvicinare nessuno alla zona di pericolo.
Attenzione!
Non far avvicinare altre persone alla zona di pericolo.
Indossare protezioni per gli occhi!
Indossare protezioni per l'udito!
Non esporre l'apparecchio alla pioggia!
Per la vostra sicurezza
Prima del primo utilizzo dell'apparecchio leggere attentamente le presenti istruzioni per l'uso e attenersi a quanto qui riportato. Conservare queste istruzioni per l'uso in modo da poterle consultare di nuovo in futuro o cederle al nuovo proprietario in caso di vendita dell'apparecchio.
→ Prima della prima messa in funzione leggere assolutamente le avvertenze sulla sicurezza! La mancata osservanza delle istruzioni per l'uso e delle avvertenze sulla sicurezza può provocare danni all'apparecchio e mettere in pericolo l'utente e altre persone.
→ Tutte le persone che si occupano della messa in funzione, dell'utilizzo e della manutenzione dell'apparecchio devono essere opportunamente qualificate.
Divieto di apportare modifiche e trasformazioni arbitrarie
È vietato apportare modifiche all'apparecchio o ricavare da esso apparecchi accessori. Tali modifiche possono provocare lesioni personali e determinare malfunzionamenti.
→ Eventuali riparazioni all'apparecchio possono essere effettuate solo da persone appositamente incaricate e addestrate. A tale scopo utilizzare sempre ricambi originali. In questo modo si è certi di preservare la sicurezza dell'apparecchio.
Simboli associati alle informazioni di queste istruzioni per l'uso
I segnali e i simboli presenti in queste istruzioni per l'uso servono a consentire un utilizzo rapido e sicuro delle istruzioni per l'uso e dell'apparecchio.
Nota
Informazioni per rendere l'utilizzo dell'apparecchio il più possibile efficace e pratico.
→ Operazione
Indica un'operazione da svolgere.
√ Risultato dell'operazione
Indica il risultato di una sequenza di operazioni.
[1]Numero di posizione
All'interno del testo i numeri di posizione sono inseriti tra parentesi quadre [ ].
A Identificativo figura
All'interno del testo le figure sono identificate e numerate con delle lettere.
① Numero operazione
All'interno del testo la sequenza definita delle operazioni è opportunamente numerata.
Avvertenze sulla sicurezza
Livelli di pericolo delle avvertenze
Nelle presenti istruzioni per l'uso, per segnalare le potenziali situazioni pericolose vengono utilizzati i seguenti livelli di pericolo:
PERICOLO!
Situazione di pericolo imminente che, se non evitata, provoca gravi lesioni, potenzialmente mortali.
AVVERTENZA!
Situazione potenzialmente pericolosa che, se non evitata, provoca gravi lesioni, potenzialmente mortali.
ATTENZIONE!
Situazione potenzialmente pericolosa che, se non evitata, provoca lesioni di minore o modesta entità.
Avviso!
Situazione potenzialmente negativa che, se non evitata, provoca danni materiali.
Struttura delle avvertenze sulla sicurezza
PERICOLO!
Tipo e origine del pericolo!
→Conseguenze della mancata osservanza
➢ Cosa fare per prevenire il pericolo
Protezione personale e di terzi
Per motivi di sicurezza non devono utilizzare il tagliaerba i bambini e coloro che non hanno letto le istruzioni per l'uso. Eventuali disposizioni locali potrebbero prescrivere una diversa età minima per l'utente dell'apparecchio.
Non mettere in funzione il tagliaerba se nelle sue vicinanze sono presenti altre persone (in particolare bambini) o animali. Assicurarsi inoltre che i bambini non giochi con il tagliaerba.
➢ Interrompere l'uso della macchina, quando si notano persone (in particolare bambini) oppure animali domestici nelle vicinanze.Questo apparecchio non deve essere utilizzato da bambini e da persone con limitate capacità fisiche, sensoriali o mentali o con esperienza e conoscenze insufficienti. Inoltre, l'apparecchio non deve essere utilizzato da persone che non abbiano familiarità con le presenti istruzioni per l'uso. Le normative locali possono prevedere un'età limite per gli utenti.
La pulizia e la manutenzione non devono essere eseguite da bambini.
Accendere il motore solo quando i propri piedi e le proprie mani sono a una distanza di sicurezza dal dispositivo di taglio.
Rimuovere sempre la batteria dall'apparecchio se si lascia l'apparecchio incustodito e durante la rimozione di un inceppamento.
Quando si lavora con il tagliaerba e si eseguono interventi su di esso, indossare sempre scarpe robuste e pantaloni lunghi, nonché gli altri necessari dispositivi di protezione individuale (occhiali di protezione, cuffie insonorizzanti, guanti da lavoro, ecc.). Indossando i dispositivi di protezione individuale si riduce il rischio di lesioni. Evitare di indossare indumenti larghi ecc. che possono rimanere intrappolati nell'utensile di taglio.
L'operatore o l'utente sono responsabili in caso di incidenti o danni ad altre persone o alle loro proprietà.
Prima dell'uso
Prima di iniziare a lavorare, cercare di familiarizzare con il tagliaerba, le sue funzioni e i suoi elementi di comando.
Non utilizzare il tagliaerba se l'interruttore è difettoso e non si riesce più ad accenderlo o spegnerlo. Farlo riparare da un tecnico qualificato o un'officina specializzata.
Non utilizzare mai l'apparecchio se i dispositivi di protezione o le coperture sono danneggiati o assenti. Farli riparare o se necessario sostituire da un tecnico qualificato o un'officina specializzata.
Prima dell'uso, assicurarsi che dal prato siano stati rimossi rami, pietre, fili di ferro, ecc. e per tutto il tempo in cui si taglia l'erba presta-re attenzione a questo tipo di oggetti.
Prima di cambiare le regolazioni dell'apparecchio o di pulirlo, spegnere l'apparecchio e rimuovere la batteria.
Leggere e rispettare le istruzioni per l'uso della batteria e del relativo caricabatterie.
Avvertenze sulla sicurezza
Durante l'uso
Fare attenzione alle lesioni a piedi e mani a causa del dispositivo di taglio.
Rimuovere la batteria dall'apparecchio:
- ogni volta che ci si allontana dall'apparecchio.
- prima di rimuovere gli inceppamenti.
- prima di controllare, pulire o lavorare con l'appa-recchio.
- dopo il contatto con un corpo estraneo, per controllare se l'apparecchio è danneggiato.
- per un controllo immediato, se l'apparecchio inizia a vibrare molto.
Non utilizzare il tagliaerba in ambienti a rischio di esplosione, in cui sono presenti liquidi, gas o polveri infiammabili. Il tagliaerba può produrre scintille che, a loro volta, possono far infiammare la polvere o i vapori.
Se si interrompe il lavoro, non lasciare mai il tagliaerba incustodito e riporlo in un luogo sicuro.
Durante l'accensione tenere il tagliaerba parallelo al prato, per evitare il pericolo di lesioni.
➢ Tenersi a distanza di sicurezza dal filo rotante anche durante il lavoro.
Non mettere le mani nel filo rotante.
Fare attenzione a non ferirsi con l'attrezzo per accorciare il filo. Dopo aver estratto un nuovo filo, tenere sempre l'apparecchio nella normale posizione di lavoro prima di accenderlo.
Indossare adeguate protezioni per gli occhi e per l'udito!
Evitare di tenere una postura innaturale. Cercare di puntare bene i piedi a terra e di non perdere mai l'equilibrio. Fare particolare attenzione quando ci si muove su un pendio. Non correre, ma procedere a passo tranquillo in avanti. In questo modo si riuscirà a meglio controllare il tagliaerba nel caso in cui si dovessero presentare situazioni inaspettate.
Prestare particolare attenzione quando si procedere all'indietro. Vi è il rischio di inciampare!
Rimuovere la batteria durante il trasporto da/ verso i singoli punti di lavoro.
I dispositivi di commutazione installati sull'apparecchio non devono essere mai bypassati o manipolati (ad es. legando l'interruttore all'impugnatura).
Non sbattere la testina del filo sul terreno e contro gli spigoli delle pareti. Se la testina del filo ha sbattuto violentemente una volta, fare attenzione alle maggiori vibrazioni sull'impugnatura. In questo caso, l'apparecchio deve essere controllata ed eventualmente riparata da un tecnico qualificato o un'officina specializzata.
Agire con particolare cautela nel maneggiare le lame in materiale plastico. Pericolo di lesioni!
Al termine dell'uso
➢ Spegnere l'apparecchio, rimuovere la batteria e controllare se l'apparecchio è danneggiato. Attenzione, pericolo! L'utensile di taglio continua a girare!
Nel caso si debbano effettuare interventi di pulizia e manutenzione sull'apparecchio, spegnere l'apparecchio e rimuovere la batteria.
➢ Attendere sempre l'arresto dell'utensile di taglio.
Non toccare parti mobili pericolose prima di aver rimosso la batteria.
La rimozione dei dispositivi di protezione o la sostituzione della bobina di filo/delle lame possono essere effettuate solo dopo aver rimosso la batteria. Utilizzare solo le bobine di filo/lame in materiale plastico originali WOLF-Garten e attenersi alle indicazioni di montaggio!
➢ Verificare che le fessure di aerazione non siano sporche.
Non pulire il tagliaerba con acqua.
Riporre l'apparecchio in un luogo sicuro.
➢ Tenere l'apparecchio fuori dalla portata dei bambini.
Non provare a riparare da sé l'apparecchio ma farlo fare da un tecnico qualificato o un'officina specializzata.
Far raffreddare l'apparecchio prima di appoggiarlo e/o prima del rimessaggio.
Avvertenze generali sulla sicurezza
Non sostituire mai il dispositivo di taglio non metallico con un dispositivo di taglio metallico!
➢ Attendere sempre che l'utensile di taglio si sia fermato e non toccare parti mobili pericolose prima di aver rimosso la batteria.
Avvertenze sulla sicurezza
Le parti di ricambio devono essere conformi ai requisiti prescritti dal costruttore. Per- tanto utilizzare solo parti di ricambio originali WOLF-Garten o parti di ricambio omologate dal costruttore. Quando si effettuano interventi di sostituzione, attenersi sempre alle indicazioni di montaggio fornite in dotazione e rimuovere la batteria prima di iniziare.
Far eseguire le riparazioni esclusivamente da un tecnico qualificato o un'officina specializzata.
Questo tagliaerba è stato concepito per consentire di tagliare l'erba sui bordi e in piccoli prati e terreni erbosi in ambito privato. Dato il rischio di lesioni a cui sono esposti l'utente o altre persone, l'apparecchio non deve essere utilizzato per altri scopi.
Utilizzare il tagliaerba solo alla luce del giorno o in presenza di una buona illuminazione artificiale. Tenere l'area di lavoro pulita e ben illuminata.
Utilizzare il tagliaerba solo in condizioni atmosferiche asciutte. Non esporre l'apparecchio a pioggia o umidità e non utilizzarlo durante un temporale. Eventuali infiltrazioni d'acqua all'interno del tagliaerba incrementano il rischio di scossa elettrica.
Utilizzo a norma
Questo tagliaerba con bobina di filo montata è stato concepito esclusivamente per consentire di tagliare l'erba sui bordi e in piccoli prati e terreni erbosi in ambito privato. Con la lama in materiale plastico montata è inoltre possibile spuntare arbusti di piccole dimensioni, come ortiche o rovi.
Ogni altro uso diverso da questo è considerato non a norma.
L'utente sarà responsabile degli eventuali danni provocati da un utilizzo non a norma.
Utilizzo non conforme
Questo tagliaerba non deve essere utilizzato in aree pubbliche, parchi, impianti sportivi, su strade ecc. nonché in ambito agricolo e forestale. Dato il rischio di lesioni a cui è esposto l'utente, il tagliaerba non deve essere utilizzato per tagliare rami spessi e per lo sminuzzamento al fine del compostaggio.
Targhetta
Posizione
La targhetta si trova sul corpo del tagliaerba.
Nota
La marcatura ha valore di documento legale e non deve essere modificata o resa irriconoscibile.

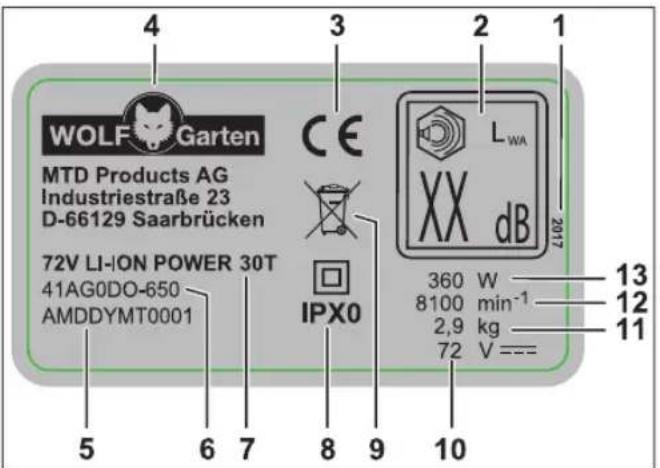

Struttura
2 Livello di potenza sonora garantito
3 Marcatura CE
4 Costruttore
5 Numero di serie
6 Numero di modello
7 Nome modello
8 Classe/grado di protezione
9 Avvertenza per lo smaltimento
10 Tensione nominale, tipo di corrente
11 Peso
12 Numero di giri del motore in giri/min
13 Potenza
Elementi di comando
Elementi di comando (Fig. P)
1 Sblocco batteria
2 Maniglia
3 Gancio per cinghia a tracolla
4 Maniglia centrale
5 Asta telescopica regolabile in altezza
6 Regolazione funzione tagliabordi
7 Copertura di protezione
8 Carter protezione piante
9 Bloccaggio scudo
10 Interruttore di accensione/spegnimento
11 Sbloccaggio (su ambo i lati)
12 Finecorsa regolazione in altezza/regolazione maniglia centrale
13 Regolazione angolo di lavoro
14 Scudo
15 Vano batteria
16 Cinghia a tracolla
17 Supporto ruote ★
18 Adattatore
19 Ruote ★
20 Coperchio bobina per lama in materiale plastico
21 Lama in materiale plastico
22 Testina del filo
23 Bobina di filo
24 Coperchio bobina
25 Attrezzo per accorciare il filo
Nota
Gli elementi di comando contrassegnati con ★ sono disponibili come accessori opzionali e non sono inclusi nella dotazione.
Messa in funzione
Documentazione integrativa
Mettere in funzione l'apparecchio solo se si dispone delle istruzioni per l'uso in dotazione del caricabatterie POWER Base 72 V/POWER Base 72 V Basic e della batteria Li High Energy 72 V e dopo averle comprese e rispettate.
Caricamento della batteria
AVVERTENZA!
Rischio di lesioni o danni materiali ➢ Caricare la batteria esclusivamente con il caricabatterie POWER Base 72 V/ POWER Base 72 V Basic.
Avviso!
La batteria viene spedita parzialmente carica. Caricare completamente la batteria con il caricabatterie POWER Base 72V/POWER Base 72V Basic prima del primo utilizzo per garantire le massime prestazioni della batteria.
→ Caricare la batteria secondo le istruzioni riportate nella documentazione integrativa.
Orari per l'uso del tosaerba
→ Attenersi alle normative regionali.
→ Richiedere all'autorità competente locale quali sono gli orari per l'uso del tosaerba.
Montaggio
Montaggio della copertura di protezione (Fig. B)
→ Spingere con forza la copertura di protezidae sul trimmer B 1.
√ Si sente lo scatto della copertura di protezione.
Montaggio dello scudo (Fig. C)
Nota
Per poter utilizzare la funzione tagliabordi, lo scudo deve essere montato.
Lo scudo A b impedisce che il materiale tagliato venga sparso eccessivamente quando si lavora vicino al bordo della superficie erbosa.
→ Agganciare lo scudo nella copertura di protezione C ①.
→ Ribaltare il bloccaggio dello scudo sopra quest'ultimo per fissarlo ulteriormente C ②.
Agganciamento della cinghia a tracolla (Fig. D)
→ Agganciare la cinghia a tracoAaf ai due ganci D.
Nota
Per motivi di sicurezza portare l'apparecchio solo appendendolo a una spalla e non intorno al collo. La cinghia è dotata di una chiusura rapida per poterla aprire rapidamente in caso di guasto.
Ruote (Fig. 1) ★
Per ottenere un taglio di altezza uniforme e preciso, è possibile utilizzare le ruote.
AVVERTENZA!
Rischio di lesioni in caso di contatto con l'utensile di taglio.
➢ Effettuare le regolazioni sull'apparecchio solo a motore spento e utensile di taglio fermo.
Non infilare gli arti in corrispondenza del filo rotante.
Rimuovere la batteria prima di eseguire qualsiasi lavoro sull'apparecchio.
→ Premere il suppòAogsull'asta telescopica E ①.
→ Aprire la leva del suppdo3.
→ Spingere l'adattato nel supporto da sopra fino allo scatto E ②.
→ Spingere le ruAch nell'adattatore da sopra fino allo scatto E 4.
→ Spingere le ruote nella posizione desiderata in altezza E 5.
→ Chiudere la leva del supporto per fissare le ruote all'altezza regolata E 6.
Funzionamento
Regolazione della lunghezza del supporto dell'asta telescopica (Fig. F)
→ Allentare la boccola filettFa1.
→ Estrarre l'asta telescopica fino a raggiungere la lunghezza ideale del supporto dell'impugnatura F ②.
→ Ruotare e bloccare la boccola filett fa3.
Regolazione della maniglia centrale (Fig. G)
→ Allentare la leva di arresto della maniglia centrale Ⓖ 1.
→ Spingere la maniglia centrale all'altezza desiderata G 2.
→ Regolare l'inclinazione della maniglia centrale G 3.
→ Serrare la leva di arreGo4.
Inserimento della batteria (Fig. H)
AVVERTENZA!
Utilizzo errato della batteria e del caricabatterie
Pericolo di lesioni e danni materiali
Leggere e rispettare le istruzioni per l'uso della batteria e del caricabatterie.
Per mezzo dell'incastro a 2 stadi è possibile sce- gliere la modalità di lavoro o trasporto.
Stadio 1 H ①
√ La batteria si trova in modalità di trasporto.
- I contatti elettrici sono separati e impediscono quindi un'autoscarica indesiderata della batteria durante il rimessaggio.
Stadio 2 H ②
√ La batteria si trova in modalità di lavoro.
- I contatti elettrici sono collegati e l'apparecchio è pronto al funzionamento.
Accensione dell'apparecchio (Fig. 1)
→ Premere e tenere premuto lo sbloccaggio destro o sinistro Ⅰ ①.
→ Premere e tenere premuto l'interruttore di accensione/spegnimento 1 2.
√ L'apparecchio è in funzione.
Regolazione del filo (Fig. J)
Automatica
Se il filo di taglio diventa troppo corto a causa dell'usura, la sua lunghezza di lavoro viene regolata automaticamente. A ogni accensione e spegnimento il filo viene estratto dalla testina del filo.
Manuale
AVVERTENZA!
Rischio di lesioni in caso di contatto con l'utensile di taglio.
➢ Effettuare le regolazioni sull'apparecchio solo a motore spento e utensile di taglio fermo.
Non infilare gli arti in corrispondenza del filo rotante.
Rimuovere la batteria prima di eseguire qualsiasi lavoro sull'apparecchio.
ATTENZIONE!
Pericolo di lesioni con l'attrezzo utilizzato per accorciare il filo
Dopo aver estratto un nuovo filo, tenere sempre l'apparecchio nella normale posizione di lavoro prima di accenderlo.
La regolazione manuale del filo è eventualmente necessaria alla messa in funzione, dopo la sostituzione delle lame in materiale plastico o della bobina di filo.
→ Premere il pulsante rosso1.
→ Estrarre il filo da ambo i ②.
Nota
Accensioni e spegnimenti frequenti portano a un maggiore consumo di filo.
Regolazione dell'angolo di lavoro (Fig. K)
AVVERTENZA!
Rischio di lesioni in caso di contatto con l'utensile di taglio.
➢ Effettuare le regolazioni sull'apparecchio solo a motore spento e utensile di taglio fermo.
Non infilare gli arti in corrispondenza del filo rotante.
Rimuovere la batteria prima di eseguire qualsiasi lavoro sull'apparecchio.
Il tagliaerba dispone di 4 posizioni di regolazione per l'angolo di lavoro. In questo modo è possibile raggiungere comodamente i punti problematici e difficili in giardino.
→ Premere e tenere premuto il pulsante di arresto.
→ Regolare l'angolo di lav K a b c d.
√ Si sente lo scatto dell'asta.
→ Rilasciare il pulsante di arresto.
Funzione tagliabordi (Fig. L)
La funzione tagliabordi permette di rifilare il bordo del prato in modo preciso e comodo.
→ Ruotare ed estrarre contemporaneamente la maniglia L 1.
√ La testa del tagliaerba può ruotare di ①.
Inserimento della lama in materiale plastico (Fig. M)
AVVERTENZA!
Rischio di lesioni in caso di contatto con l'utensile di taglio.
➢ Effettuare le regolazioni sull'apparecchio solo a motore spento e utensile di taglio fermo.
Non infilare gli arti in corrispondenza del filo rotante.
Rimuovere la batteria prima di eseguire qualsiasi lavoro sull'apparecchio.
Utilizzare la lama in materiale plastico A e per poter tagliare con precisione anche arbusti di piccole dimensioni, come ad esempio ortiche o rovi.
→ Premere il coperchio della bobina contemporaneamente su entrambi i naselli di arresto M ① ed estrarlo M ②.
→ Ruotare il corpo bobina nella testina del filo fino a quando il filo sporge di soli 2 cm dalla testina del filo M ③.
→ Montare due lame in materiale plastice sul coperchio della bobina M 4.
→ Tirare con cautela le lame in materiale plastico verso l'esterno fino allo scatto M 5.
→ Premere il coperchio della bobina per le lame in materiale plastico A d contemporaneamente su entrambi i naselli di arresto M 6 e montarlo sulla testina del filo M 7.
Spegnimento dell'apparecchio (Fig. 1)
→ Per spegnere l'apparecchio rilasciare l'interruttore di accensione/spegnimento 1 2.
√ Rilasciando l'interruttore di accensione/spegnimento, lo sbloccaggio torna a bloccarsi Ⅰ①.
Rimozione della batteria (Fig. N)
→ Premere lo sblocco della batteria ^1 .
→ Rimuovere la batteNa2.
Manutenzione
AVVERTENZA!
Pericolo di lesioni o danni materiali a causa delle parti in movimento.
Gli interventi di manutenzione e pulizia sull'apparecchio possono essere effettuati solo a motore fermo e utensile di taglio fermo.
Rimuovere la batteria prima di eseguire qualsiasi lavoro sull'apparecchio.
Far eseguire gli interventi di riparazione e manutenzione nonché la sostituzione di elementi di sicurezza da un tecnico qualificato o un'officina specializzata.
Pulizia del tagliaerba
→ Spegnere il tagliaerba, attendere che l'utensile di taglio si sia fermato e rimuovere la batteria.
→ Pulire l'apparecchio con una spazzola dopo ogni utilizzo.
→ Pulire a intervalli regolari le fessure di aerazione e il lato inferiore dell'apparecchio dai residui di erba.
Avviso!
Non lavare mai l'apparecchio con acqua o con un'idropulitrice.
Sostituzione della bobina di filo (Fig. 0)
AVVERTENZA!
Rischio di lesioni in caso di contatto con l'utensile di taglio.
➢ Effettuare le regolazioni sull'apparecchio solo a motore spento e utensile di taglio fermo.
Non infilare gli arti in corrispondenza del filo rotante.
Rimuovere la batteria prima di eseguire qualsiasi lavoro sull'apparecchio.
→ Premere il coperchio della bobina contemporaneamente su entrambi i naselli di arresto ① ed estrarlo ②.
→ Rimuovere la bobina di 3.
→ Rimuovere eventuali impurità.
→ Infilare le estremità del filo della nuova bobina nei fori della testina del filo ① ④ e inserire la nuova bobina di filo nella testina del filo ⑤.
→ Sganciare le estremità del filo dal fissaggio della bobina ①⑥.
→ Premere il coperchio della bobina contemporaneamente su entrambi i naselli di arresto e incastrarlo sulla bobina di filo fino allo scatto ⑦.
Trasporto e rimessaggio
AVVERTENZA!
Rischio di lesioni in caso di contatto con l'utensile di taglio.
Prima di ogni trasporto e del rimessaggio, spegnere l'apparecchio e attendere l'arresto dell'utensile di taglio.
Rimuovere la batteria prima del trasporto o del rimessaggio.
Rimessaggio
→ Al termine di ogni stagione, sottoporre l'apparecchio a un'accurata pulizia.
→ Conservare l'apparecchio in un luogo asciutto e sicuro che non sia accessibile ai bambini.
→ Conservare la batteria e il tagliaerba separata-
mente.
→ Conservare la batteria in un luogo fresco e asciutto. Temperatura di rimessaggio consigliata circa 18 °C.
→ Tenere il tagliaerba e, in particolare, le relative parti in materiale plastico lontano da liquidi dei freni, benzina, prodotti petroliferi, oli penetranti ecc. Questi ultimi contengono sostanze chimiche che possono danneggiare, intaccare o distruggere le parti in materiale plastico del tagliaerba.
→ I fertilizzanti e altri prodotti chimici da giardino contengono sostanze che possono avere un effetto fortemente corrosivo sulle parti metalliche del tagliaerba. Pertanto non conservare il tagliaerba nelle vicinanze di queste sostanze.
Risoluzione delle anomalie
AVVERTENZA!
Rischio di lesioni o danni materiali
In caso di dubbio rivolgersi sempre a un'officina specializzata.
Prima di ogni controllo o intervento sull'apparecchio, spegnere il motore e rimuovere la batteria.
| Problema Possibile | causa Rimedio | |
| L'apparecchio si spegne. | La batteria è troppo calda. Far raffreddare la batteria. | |
| La batteria è scarica. Ricaricare la batteria. | ||
| La temperatura dell'apparecchio (elettronica) è troppo alta. | Far raffreddare l'apparecchio e pulire eventualmente le fessure di aerazione. | |
| Sgancio per sovracorrente Se il problema si ripresenta, rivolgersi a un'officina specializzata. | ||
| L'apparecchio non si accende. | La batteria è scarica. Ricaricare la batteria. | |
| Sgancio per sovratensione Se il problema si ripresenta, rivolgersi a un'officina specializzata. | ||
| Sgancio per sovracorrente Se il problema si ripresenta, rivolgersi a un'officina specializzata. | ||
| Temperatura della batteria troppo alta o troppo bassa. | Far raffreddare o riscaldare la batteria. | |
| La batteria è difettosa. Sostituire la batteria. | ||
| La regolazione automatica del filo non funziona. | La bobina è vuota. Sostituire la bobina di filo. | |
| La dentatura fra pulsante in metallo e bobina di filo è sporca. | Pulire i componenti dallo sporco con una spazzola. | |
| Il filo è strappato e rientrato nella bobina di filo. Il filo si è incastrato sulla bobina. | Rimuovere la bobina di filo, eventual-mente riavvolgere il filo con una leggera trazione e inserire la bobina. | |
| Il filo si è saldato sulla bobina. Rimuovere la parte di filo saldata, eventualmente riavvolgere il filo con una leggera trazione e inserire la bobina. | ||
| Il filo si strappa troppo spesso. | La bobina è troppo asciutta. Mettere la bobina per circa 24 ore in un recipiente con dell'acqua, asciugarla e rimontarla. | |
| Il filo entra in contatto con oggetti fissi, ad es. recinti, alberi ecc. | Utilizzare il carter protezione piante. | |
Parti di ricambio e accessori
| N. d'ord. | Denominazione articolo | Descrizione articolo |
| 196-651-650 | POWER Base 72V | Caricabatterie 72V |
| 196-652-000 | POWER Base 72V Basic | Caricabatterie 72V |
| 196-650-650 | Li-High Energy 72V | Batteria 72V |
| 49ATW1-650 | Ruota di trasporto | - |
| 49ATS0-650 | Bobina di filo | - |
| 731-12818 | Lama in materiale plastico | - |
| 746-05381 | Cinghia a tracolla | - |
Garanzia
A seconda del paese fanno fede le condizioni di garanzia emesse dalla nostra società o dal nostro importatore. Eventuali anomalie dell'apparecchio verranno riparate gratuitamente nell'ambito della garanzia, a condizione che la causa sia un difetto materiale o di produzione. In caso di richiesta di garanzia, rivolgersi al proprio venditore o alla filiale più vicina.
Dichiarazione di conformità CE
Ulteriori indicazioni sull'apparecchio sono riportate sulla dichiarazione di conformità CE allegata a parte, che è parte integrante di queste istruzioni per l'uso.
Smaltimento ecocompatibile
Elettroutensili, accessori e imballaggi devono essere destinati a centri di recupero ecocompatibili.
Batterie/pile:
Non gettare le batterie/pile nei rifiuti domestici, nel fuoco o nell'acqua. Le batterie/pile devono essere raccolte, riciclate o smaltite in modo ecologico.
Solo per paesi dell'UE: Ai sensi della Direttiva 2013/56/UE le batterie/pile difettose o usate devono essere riciclate.
Non gettare l'elettroutensile nei rifiuti domestici! Conferirlo a un'adeguata struttura di smaltimento.
Inhoud
Tiltak for å avverge fare
