MANUALE UTENTE LT 25 eM Wolf Garten

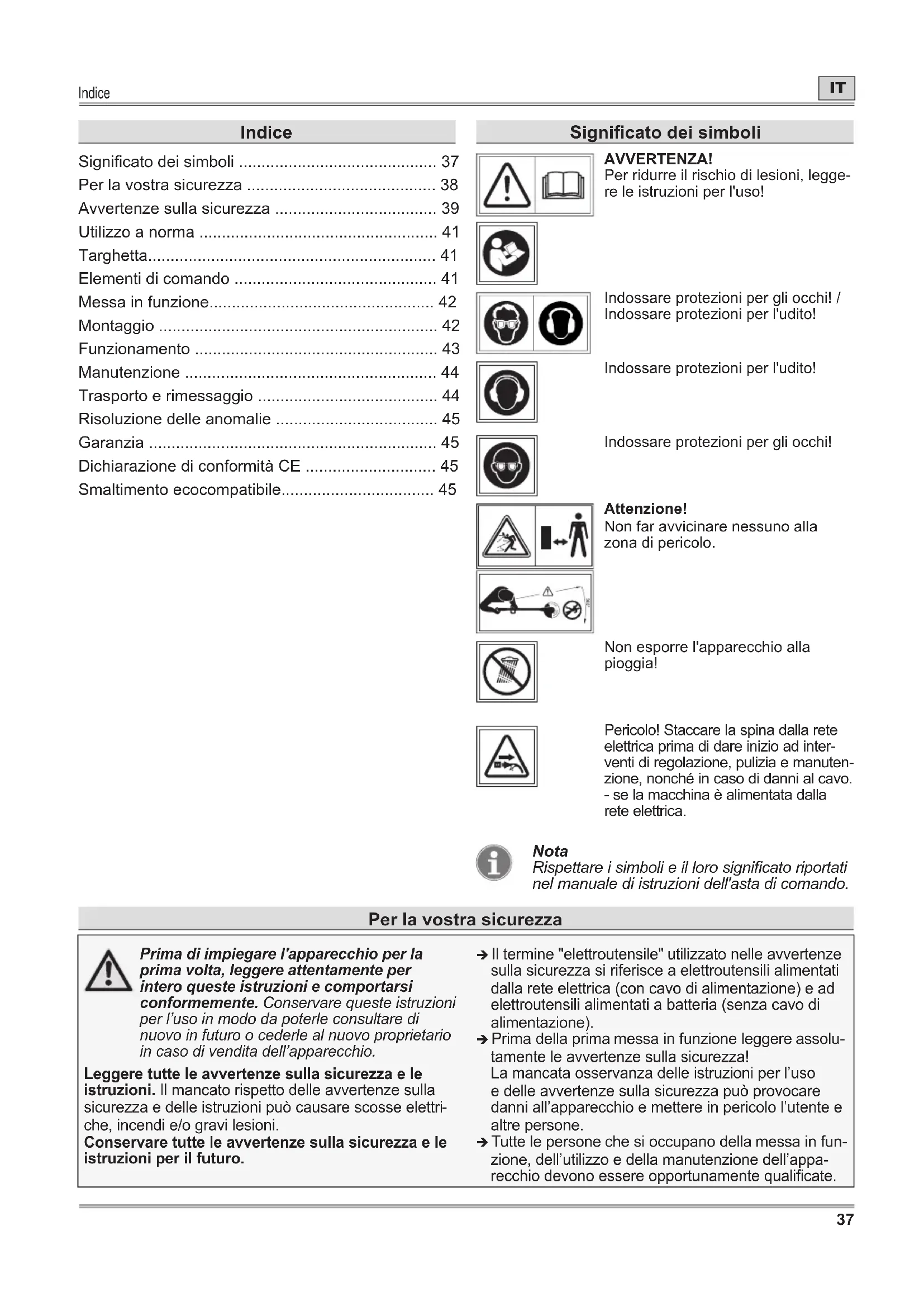

• Indice Signicato dei simboli p. 37
• Per la vostra sicurezza p. 38
• Avvertenze sulla sicurezza p. 39
• Utilizzo a norma p. 41
• Targhetta p. 41
• Elementi di comando p. 41
• Messa in funzione p. 42
• Montaggio p. 42
• Funzionamento p. 43
• Manutenzione p. 44
• Trasporto e rimessaggio p. 44
• Risoluzione delle anomalie p. 45
• Garanzia p. 45
• Dichiarazione di conformità CE p. 45
• Smaltimento ecocompatibile Signicato dei simboli AVVERTENZA! Per ridurre il rischio di lesioni, legge- re le istruzioni per l'uso! Indossare protezioni per gli occhi! / Indossare protezioni per l'udito! Indossare protezioni per l'udito! Indossare protezioni per gli occhi! Attenzione! Non far avvicinare nessuno alla zona di pericolo. Non esporre l'apparecchio alla pioggia! Pericolo! Staccare la spina dalla rete elettrica prima di dare inizio ad inter- venti di regolazione, pulizia e manuten- zione, nonché in caso di danni al cavo. - se la macchina è alimentata dalla rete elettrica. Nota Rispettare i simboli e il loro signicato riportati nel manuale di istruzioni dell'asta di comando. Per la vostra sicurezza Prima di impiegare l'apparecchio per la prima volta, leggere attentamente per intero queste istruzioni e comportarsi conformemente. Conservare queste istruzioni per l’uso in modo da poterle consultare di nuovo in futuro o cederle al nuovo proprietario in caso di vendita dell’apparecchio. Leggere tutte le avvertenze sulla sicurezza e le istruzioni. Il mancato rispetto delle avvertenze sulla sicurezza e delle istruzioni può causare scosse elettri p. 45

che, incendi e/o gravi lesioni. Conservare tutte le avvertenze sulla sicurezza e le istruzioni per il futuro. Î Il termine "elettroutensile" utilizzato nelle avvertenze sulla sicurezza si riferisce a elettroutensili alimentati dalla rete elettrica (con cavo di alimentazione) e ad elettroutensili alimentati a batteria (senza cavo di alimentazione). Î Prima della prima messa in funzione leggere assolu- tamente le avvertenze sulla sicurezza! La mancata osservanza delle istruzioni per l’uso e delle avvertenze sulla sicurezza può provocare danni all’apparecchio e mettere in pericolo l’utente e altre persone. Î Tutte le persone che si occupano della messa in fun- zione, dell’utilizzo e della manutenzione dell’appa- recchio devono essere opportunamente qualicate.Per la vostra sicurezza

Per la vostra sicurezza Divieto di apportare modifiche e trasforma- zioni arbitrarie È vietato apportare modiche all'apparecchio o utilizzarlo per ottenerne apparecchi supplementari. Tali modiche possono provocare lesioni personali e determinare malfunzionamenti. Î Eventuali riparazioni all’apparecchio possono essere effettuate solo da persone appositamente incaricate e addestrate. A tale scopo utilizzare sempre ricambi originali. In questo modo si è certi di preservare la sicurezza dell’apparecchio. Simboli associati alle informazioni di queste istruzioni per l’uso I segnali e i simboli presenti in queste istruzioni per l’uso servono a consentire un utilizzo rapido e sicuro delle istruzioni per l’uso e dell’apparecchio. Nota Informazioni per rendere l’utilizzo dell’appa- recchio il più possibile efcace e pratico. Î Operazione Indica un’operazione da svolgere. 3 Risultato dell'operazione Mostra il risultato di una sequenza di operazioni. [1]Numero di posizione All’interno del testo i numeri di posizione sono inseriti tra parentesi quadre [ ].

Identicativo gura All’interno del testo le gure sono identicate e numerate con delle lettere.

Numero operazione All’interno del testo la sequenza denita delle operazioni è opportunamente numerata. Livelli di pericolo delle avvertenze Nelle presenti istruzioni per l’uso, per segnalare le potenziali situazioni pericolose vengono utilizzati i seguenti livelli di pericolo: PERICOLO! Situazione di pericolo imminente che, se non evitata, provoca gravi lesioni, potenzialmente mortali. AVVERTENZA! Situazione potenzialmente pericolosa che, se non evitata, può provocare gravi lesioni, potenzialmente mortali. ATTENZIONE! Situazione potenzialmente pericolosa che, se non evitata, può provocare lesioni di minore o modesta entità. Avviso! Situazione potenzialmente negativa che, se non evitata, può causare danni materiali. Struttura delle avvertenze sulla sicurezza PERICOLO! Tipo e origine del pericolo! ÂConseguenze della mancata osservan-

¾ Cosa fare per prevenire il pericolo ATTENZIONE! La batteria è montata ssa nell'asta di comando. Avviso! La batteria è montata ssa nell'asta di comando.Avvertenze sulla sicurezza

Protezione personale e di terzi ¾ Per motivi di sicurezza non devono utilizzare il tagliaerba i bambini e coloro che non hanno letto le istruzioni per l'uso. Eventuali disposizioni locali potrebbero prescrivere una diversa età minima per l'utente dell'apparecchio. ¾ Non mettere in funzione il tagliaerba se nelle sue vicinanze sono presenti altre persone (in particolare bambini) o animali. Assicurarsi inoltre che i bambini non giochino con il tagliaerba. ¾ Interrompere l'uso della macchina, quando si notano persone (in particolare bambini) oppure animali domestici nelle vicinanze. ¾ Questo apparecchio non deve essere utilizzato da bambini e da persone con limitate capacità siche, sensoriali o mentali o con esperienza e conoscenze insufcienti. Inoltre, l'apparecchio non deve essere utilizzato da persone che non abbiano familiarità con le presenti istruzioni per l'uso. Le normative locali possono prevedere un'età limite per gli utenti. ¾ La pulizia e la manutenzione non devono essere eseguite da bambini. ¾ Accendere il motore solo quando i propri piedi e le proprie mani sono a una distanza di sicurezza dal dispositivo di taglio. ¾ Quando si lavora con il tagliaerba e si eseguono interventi su di esso, indossare sempre scarpe robuste e pantaloni lunghi, nonché gli altri necessari dispositivi di protezione individuale (occhiali di protezione, cufe insonorizzanti, guanti da lavoro, ecc.). Indossando i dispositivi di protezione individuale si riduce il rischio di lesioni. Evitare di indossare indumenti larghi ecc. che possono rimanere intrappolati nell'utensile di taglio. ¾ L'operatore o l'utente sono responsabili in caso di incidenti o danni ad altre persone o alle loro proprietà. Prima dell’uso ¾ Prima di iniziare a lavorare, cercare di familiarizzare con il tagliaerba, le sue funzioni e i suoi elementi di comando. ¾ Non utilizzare il tagliaerba se l’interruttore è difettoso e non si riesce più ad accenderlo o spegnerlo. Farlo riparare da un tecnico qualicato o un’ofcina specializzata. ¾ Non utilizzare mai l'apparecchio se i dispositivi di protezione o le coperture sono danneggiati o assenti. Farli riparare o se necessario sostituire da un tecnico qualicato o un’ofcina specializzata. ¾ Prima dell'uso, assicurarsi che dal prato siano stati rimossi rami, pietre, li di ferro, ecc. e per tutto il tempo in cui si taglia l'erba prestare attenzione a questo tipo di oggetti. ¾ Prima di cambiare le regolazioni dell'apparecchio o di pulirlo, spegnere l'apparecchio e togliere l'asta di comando in cui è ssata la batteria. ¾ Leggere e rispettare il manuale di istruzioni del caricabatterie e dell'asta di comando in cui è ssata la batteria. Durante l’uso ¾ Fare attenzione alle lesioni a piedi e mani a causa del dispositivo di taglio. ¾ Rimuovere sempre l'asta di comando dall'apparecchio: - ogni volta che ci si allontana dall'apparecchio. - prima di rimuovere gli inceppamenti. - prima di controllare, pulire o lavorare con l'appa- recchio. - dopo il contatto con un corpo estraneo, per con- trollare se l'apparecchio è danneggiato. - per un controllo immediato, se l'apparecchio inizia a vibrare molto. ¾ Non utilizzare l'apparecchio in ambienti a rischio di esplosione, in cui sono presenti liquidi, gas o polveri inammabili. Il tagliaerba può produrre scintille che, a loro volta, possono far inammare la polvere o i vapori. ¾ Se si interrompe il lavoro, non lasciare mai il tagliaerba incustodito e riporlo in un luogo sicuro. ¾ Durante l'accensione tenere il tagliaerba parallelo al prato, per evitare il rischio di lesioni. ¾ Tenersi a distanza di sicurezza dal lo rotante anche durante il lavoro. ¾ Non mettere le mani nel lo rotante. ¾ Fare attenzione a non ferirsi con il taglialo. Dopo aver estratto un nuovo lo, tenere sempre l'apparecchio nella normale posizione di lavoro prima di accenderlo. ¾ Durante l'uso tenere sempre l'apparecchio con entrambe le mani. Una mano afferra l’impugnatura e l'altra l'asta di comando nella parte rivestita o sulla maniglia centrale disponibile come opzione. ¾ Indossare adeguate protezioni per gli occhi e per l'udito! Avvertenze sulla sicurezzaAvvertenze sulla sicurezza

¾ Evitare di tenere una postura innaturale. Cercare di puntare bene i piedi a terra e di non perdere mai l’equilibrio. Fare particolare attenzione quando ci si muove su un pendio. Non correre mai, ma procedere a passo tranquillo in avanti. In questo modo si riuscirà a meglio controllare l'apparecchio nel caso in cui si dovessero presentare situazioni inaspettate. ¾ Prestare particolare attenzione quando si procede all'indietro. Pericolo di inciampare! ¾ Rimuovere l'asta di comando dall'apparecchio durante il trasporto da/verso le singole postazioni di lavoro. ¾ I dispositivi di commutazione installati sull'apparecchio non devono essere mai bypassati o manipolati. ¾ Non sbattere la testina del lo sul terreno e contro gli spigoli delle pareti. Se la testina del lo ha sbattuto violentemente una volta, fare attenzione alle maggiori vibrazioni sull'impugnatura. In questo caso, l'apparecchio deve essere controllata ed eventualmente riparata da un tecnico qualicato o un'ofcina specializzata. Note sulle vibrazioni ¾ Le vibrazioni possono causare danni al sistema nervoso e disturbi della circolazione sanguigna a livello di mani e braccia. ¾ Durante il lavoro in ambienti freddi indossare indumenti caldi e tenere le mani calde e asciutte. ¾ Fare delle pause. ¾ Se la pelle delle dita o delle mani presenta intorpidimento, formicolio, dolore o diventa pallida, smettere di lavorare con la macchina e consultare eventualmente un medico. ¾ I valori indicati di emissione vibratoria:

• Sono stati misurati con un metodo di prova a norma.

• Consentono di stimare le emissioni dell'e- lettroutensile e di confrontare tra loro diversi elettroutensili. A seconda delle condizioni di utilizzo, dello stato dell'elettroutensile o degli inserti, la sollecitazione effettiva può risultare maggiore o minore. Per la stima tenere conto di pause di lavoro e fasi a sollecitazione ridotta. Sulla base dei valori stimati stabilire delle misure di protezione per l'utente, ad esempio misure organizzative. Al termine dell’uso ¾ Spegnere l'apparecchio, rimuovere dall'apparecchio l'asta di comando in cui si trova la batteria ssa e controllare se l'apparecchio è danneggiato. Attenzione, pericolo! L'utensile di taglio continua a girare! ¾ Nel caso si debbano effettuare interventi di pulizia e manutenzione sull'apparecchio, spegnere l'apparecchio e rimuovere dall'apparecchio l'asta di comando in cui si trova la batteria ssa. ¾ Attendere sempre l'arresto dell'utensile di taglio e non toccare parti mobili pericolose senza aver prima rimosso dall'apparecchio l'asta di comando in cui si trova la batteria ssa ¾ La rimozione dei dispositivi di protezione o la sostituzione della bobina di lo possono essere effettuate solo dopo aver rimosso l'asta di comando in cui si trova la batteria ssa. Utilizzare solo bobine di lo in materiale plastico originali e attenersi alle indicazioni di montaggio! ¾ Vericare che le fessure di aerazione non siano sporche. ¾ Non pulire il tagliaerba con acqua. ¾ Riporre l'apparecchio in un luogo sicuro. ¾ Tenere l'apparecchio fuori dalla portata dei bambini. ¾ Non provare a riparare da sé l'apparecchio, ma farlo fare da un tecnico qualicato o un'ofcina specializzata. ¾ Far raffreddare l'apparecchio prima di appoggiarlo e/o prima del rimessaggio. Avvertenze generali sulla sicurezza ¾ Non sostituire mai il dispositivo di taglio non metallico con un dispositivo di taglio metallico! ¾ Attendere sempre l'arresto dell'utensile di taglio e non toccare parti mobili pericolose senza aver prima rimosso dall'apparecchio l'asta di comando in cui si trova la batteria ssa ¾ Le parti di ricambio devono essere conformi ai requisiti prescritti dal costruttore. Pertanto utilizzare solo parti di ricambio originali o parti di ricambio omologate dal costruttore. Per la sostituzione attenersi sempre alle indicazioni fornite per il montaggio, rimuovere prima dall'apparecchio l'asta di comando in cui è ssata la batteria. Avvertenze sulla sicurezzaAvvertenze sulla sicurezza

Utilizzo a norma Questo tagliaerba con bobina di lo montata è stato concepito esclusivamente per consentire di tagliare l'erba sui bordi e in piccoli prati e terreni erbosi in ambito privato. Ogni altro uso diverso da questo è considerato non a norma. L’utente sarà responsabile degli eventuali danni provocati da un utilizzo non a norma. Utilizzo non conforme Questo tagliaerba non deve essere utilizzato in aree pubbliche, parchi, impianti sportivi, su strade ecc. nonché in ambito agricolo e forestale. Dato il rischio di lesioni a cui è esposto l'utente, il tagliaerba non deve essere utilizzato per tagliare rami spessi e per lo sminuzzamento al ne del compostaggio. Targhetta Posizione

La targhetta si trova sul corpo del tagliaerba. Nota La marcatura ha valore di documento legale e non deve essere modicata o resa irriconoscibile. Struttura 1 Costruttore 2 Gruppo apparecchio 3 Nome del modello 4 Tensione nominale, tipo di corrente 5 Numero di giri del motore in giri/min

6 Peso 7 Avvertenza per lo smaltimento 8 Anno di costruzione 9 Livello di potenza sonora garantito 10 Marcatura CE 1 1 Numero di modello 12 Numero di serie Elementi di comando Elementi di comando

1 Interruttore di blocco accensione 2 Interruttore di accensione/spegnimento sull'impugnatura 3 Pulsante a scatto 4 Pulsante di arresto angolo di lavoro 5 Copertura di protezione 6 Coperchio bobina 7 Bobina di lo 8 Testina del lo 9 Taglialo 10 Asta di comando *(con batteria ssa) 1 1 Zona di presa per la mano/zona di ssaggio per la maniglia centrale opzionale 12 Impugnatura *Elemento di comando necessario (non incluso in dotazione) Avvertenze sulla sicurezza ¾ Far eseguire le riparazioni esclusivamente da tecnici specializzati e qualicati o presso un'ofcina specializzata. Gli indirizzi delle ofcine specializzate si trovano sul nostro sito Internet. ¾ Utilizzare solo le batterie previste per gli elettroutensili. L'uso di altre batterie può comportare lesioni e pericolo di incendio. ¾ Questo tagliaerba è stato concepito per consentire di tagliare l'erba sui bordi e in piccoli prati e terreni erbosi in ambito privato. Dato il rischio di lesioni a cui sono esposti l'utente o altre persone, l'apparecchio non deve essere utilizzato per altri scopi. ¾ Utilizzare il tagliaerba solo alla luce del giorno o in presenza di una buona illuminazione articiale. Tenere l’area di lavoro pulita e ben illuminata. ¾ Utilizzare il tagliaerba solo in condizioni atmosferiche asciutte. Non esporre l'apparecchio a pioggia o umidità e non utilizzarlo durante un temporale. Eventuali inltrazioni d'acqua all'interno del tagliaerba incrementano il rischio di scossa elettrica. ¾ Prima di rimuovere l'asta di comando è necessario spegnere l'apparecchio. ¾ Anche attenendosi a tutte le istruzioni di sicurezza e per l'uso rimane sempre un rischio residuo di lesioni e danni alle cose. È necessario esserne sempre consapevoli. ¾ Sostituire tutti i segnali di indicazione usurati o danneggiati sull'apparecchio. ¾ Utilizzare solo batterie/aste di comando con batterie sse e caricabatterie approvati dal costruttore. Le descrizioni delle batterie/delle aste di comando con batterie sse e dei caricabatterie approvati sono reperibili nella Dichiarazione di conformità CE allegata. Per motivi di sicurezza, il montaggio/lo smontaggio e lo smaltimento della batteria nell'asta di comando, nel corso della durata dell'apparecchio, possono essere effettuati solo da un’ofcina specializzata.Messa in funzione

Messa in funzione Documentazione integrativa Mettere in funzione l’apparecchio solo se si dispone delle istruzioni per l'uso in dotazione del caricabatteria e dell'asta di comando e se queste sono state comprese e vengono rispettate. Caricamento della batteria AVVERTENZA! Caricare la batteria esclusivamente con il caricabatteria approvato dal costruttore. Le denominazioni dei caricabatteria approvati sono reperibili nella dichiarazione di conformità CE allegata. Avviso! La batteria viene spedita parzialmente carica. Per garantire le massime prestazioni della batteria, caricare completamente la batteria prima del primo utilizzo. ATTENZIONE! La batteria è montata ssa nell'asta di comando. Î Caricare la batteria secondo le istruzioni riportate nella documentazione integrativa. Orari per l'uso Î Attenersi alle normative regionali. Î Richiedere all’autorità competente locale quali sono gli orari consentiti per l’uso. Montaggio AVVERTENZA! Rischio di lesioni in caso di contatto con l'utensile di taglio. ¾ Effettuare le regolazioni sull'apparecchio solo a motore spento e utensile di taglio fermo. ¾ Non inlare gli arti in corrispondenza del lo rotante. ¾ Prima di qualsiasi lavoro all’apparecchio rimuovere l'asta di comando in cui è ssata la batteria. Montaggio della copertura di protezione

Î Posizionare la copertura di protezione [A] sopra l'alloggiamento motore

Î Fissare la copertura di protezione con le viti in dotazione [C] sulla scatola motore [B]

Nota Stringere le viti solo a mano. Regolazione dell'angolo di lavoro

AVVERTENZA! Rischio di lesioni in caso di contatto con l'utensile di taglio. ¾ Effettuare le regolazioni sull'apparecchio solo a motore spento e utensile di taglio fermo. ¾ Non inlare gli arti in corrispondenza del lo rotante. ¾ Prima di qualsiasi lavoro all’apparecchio rimuovere l'asta di comando in cui è ssata la batteria. Il tagliaerba dispone di 3 posizioni di regolazione per l'angolo di lavoro. In questo modo è possibile rag- giungere comodamente i punti problematici e difcili in giardino. Î Premere e tenere premuto il pulsante di ar- resto

Î Regolare l'angolo di lavoro

Î Rilasciare il pulsante di arresto. 3 Il pulsante di arresto del tagliaerba scatta in modo udibile. Collegamento dell’unità tagliaerba all’asta di comando

Î Premere il pulsante a scatto [A] sull'asta di comando e inserire l'asta di comando nella sede dell'unità tagliaerba no a quando il pulsante a scatto entra nella sede [B]

Avviso! Controllare che lo scatto sia corretto. Nota Come accessorio è disponibile una maniglia centrale opzionale per l'asta di comando. Informazioni e indicazioni di montaggio si trovano nel manuale di istruzioni dell'asta di comando.Funzionamento

Funzionamento AVVERTENZA! Utilizzo errato della batteria e del caricabatterie ÂPericolo di lesioni e danni materiali ¾ Leggere e rispettare le istruzioni per l'uso dell'asta di comando e del caricabatterie. Accensione dell’apparecchio

AVVERTENZA! Pericolo di lesioni o danni materiali. ¾ Durante l'uso tenere sempre l'apparecchio con entrambe le mani. Una mano afferra l’impugnatura e l'altra l'asta di comando nella parte rivestita o sulla maniglia centrale disponibile come opzione. Î Premere l'interruttore di blocco accensione [A] sull’impugnatura

Î Premere contemporaneamente l'interruttore di accensione/spegnimento [B] sull'impugnatura

Î Rilasciare l’interruttore di blocco accensione. 3 L'apparecchio è in funzione. Regolazione del filo Automatica A ogni accensione e spegnimento il lo viene estratto dalla testina del lo. Nota Accensioni e spegnimenti frequenti portano a un maggiore consumo di lo. Nota Se il lo di taglio diventa troppo corto durante il lavoro a causa dell'usura, spegne- re e riaccendere l'apparecchio per allungare automaticamente la lunghezza di lavoro del lo di taglio. Manuale E AVVERTENZA! Rischio di lesioni in caso di contatto con l'utensile di taglio. ¾ Effettuare le regolazioni sull'apparecchio solo a motore spento e utensile di taglio fermo. ¾ Non inlare gli arti in corrispondenza del lo rotante. ¾ Prima di qualsiasi lavoro all’apparecchio rimuovere l'asta di comando in cui è ssata la batteria. ATTENZIONE! Rischio di lesioni sul taglialo ¾ Dopo aver estratto un nuovo lo, tenere sempre l'apparecchio nella normale posizione di lavoro prima di accenderlo. La regolazione manuale del lo può essere neces- saria alla messa in funzione, dopo la sostituzione della bobina di lo. Î Premere il pulsante

Î Rilasciare l'interruttore di accensione/spegni- mento [B] sull'impugnatura. 3 L'apparecchio è ora spento. Nota Dopo lo spegnimento l'utensile di taglio continua a girare per un breve periodo. Nota Al rilascio dell’interruttore di accensione/ spegnimento, l’interruttore di blocco accen- sione ritorna automaticamente nella sua posizione di partenza. Lavori sul tagliaerba F G H AVVERTENZA! Tenere il lo ruotante circa in parallelo al fondo (inclinazione non superiore a 30°). Il presente tagliaerba non è un tagliabordi. Non inclinare il tagliaerba in modo che il lo ruoti quasi ad angolo retto rispetto al terreno. Gli oggetti vaganti possono provocare gravi lesioni. Î Mantenere il tagliaerba acceso a un’angolazione idonea e muoverlo da un lato all’altro F G

Î Mantenere tra i piedi e la protezione di sicurezza una distanza minima di 610 mm

Consigli utili per usare il tagliaerba G H Î Tagliare con la punta del lo di taglio. Non muo- vere la testina del lo con forza attraverso l’erba non tagliata. Nota I recinti in rete metallica e gli steccati causano un’elevata usura del lo e possono causarne anche la rottura. Il lo può usurarsi veloce- mente se entra in contatto con muri di pietra e di mattoni, cordoli e superci di legno. Î Non condurre la testa del lo sul pavimento o altre superci.Manutenzione

Î In presenza di erba alta, tagliare dall’alto verso il basso e non superare l’altezza di 30 cm. Î Tenere il tagliaerba in modo tale, che sia inclinato verso l’area da tagliare. Î Oscillare il tagliaerba da sinistra a destra durante il taglio. In questo modo si evita che il verde ta- gliato venga scagliato contro l’operatore. Î Evitare di tagliare alberi e arbusti, corteccia di albero, listelli di legno, rivestimenti di parete e pali di staccionata. Questi possono velocemente danneggiare il lo. Rimuovere l'asta di comando con batteria fissa

Î Spegnere l’apparecchio. Î Premere il pulsante a scatto [A] sull'asta di comando

Î Estrarre completamente l'asta di comando dalla sede dell'unità tagliaerba [B]

Manutenzione AVVERTENZA! Pericolo di lesioni o danni materiali a causa delle parti in movimento. ¾ Gli interventi di manutenzione e pulizia sull'apparecchio possono essere effettuati solo a motore fermo e utensile di taglio fermo. ¾ Prima di qualsiasi lavoro all’apparecchio rimuovere l'asta di comando in cui è ssata la batteria. ¾ Non lavare l'apparecchio con acqua. ¾ Far eseguire gli interventi di riparazione e manutenzione nonché la sostituzione di elementi di sicurezza da un tecnico qualicato o un'ofcina specializzata. Pulizia del tagliaerba Î Spegnere il tagliaerba, attendere che l'utensile di taglio si sia fermato e rimuovere l'asta di comando. Î Pulire l'apparecchio con una spazzola dopo ogni utilizzo. Î Pulire a intervalli regolari le fessure di aerazione e il lato inferiore dell'apparecchio dai residui di erba. Sostituzione della bobina di filo

AVVERTENZA! Rischio di lesioni in caso di contatto con l'utensile di taglio. ¾ Effettuare le regolazioni sull'apparecchio solo a motore spento e utensile di taglio fermo. ¾ Non inlare gli arti in corrispondenza del lo rotante. ¾ Prima di qualsiasi lavoro all’apparecchio rimuovere l'asta di comando in cui è ssata la batteria. Î Premere il coperchio della bobina contemporanea- mente su entrambi i naselli di arresto

Î Rimuovere la bobina di lo

Î Rimuovere eventuali impurità. Î Sganciare il lo dal ssaggio della nuova bobina (accessorio opzionale) [A]

Î Introdurre la bobina nella testina del lo

Î Inlare l’estremità del lo della bobina nel foro della testina del lo

Î Premere il coperchio della bobina contemporane- amente su entrambi i naselli di arresto e inca- strarlo sulla bobina di lo no allo scatto

Trasporto e rimessaggio AVVERTENZA! Rischio di lesioni in caso di contatto con l'utensile di taglio. ¾ Prima di ogni trasporto e del rimessaggio, spegnere l'apparecchio e attendere l'arresto dell'utensile di taglio. ¾ Rimuovere l'asta di comando prima del trasporto o del rimessaggio. Trasporto Î Quando si trasporta l’apparecchio con/su un altro veicolo, ssarlo opportunamente in modo che non si sposti. Rimessaggio Î Al termine di ogni stagione, sottoporre l'apparec- chio a un'accurata pulizia. Î Conservare l'apparecchio in un luogo asciutto e sicuro che non sia accessibile ai bambini. Î Conservare l'asta di comando e il tagliaerba sepa- ratamente. Î Conservare l'asta di comando in un luogo fresco e asciutto. Temperatura di rimessaggio consigliata: circa 0 - 23 °C. Î Tenere il tagliaerba e, in particolare, le relative parti in materiale plastico lontano da liquidi dei freni, benzina, prodotti petroliferi, oli penetranti ecc. Questi ultimi contengono sostanze chimiche che possono danneggiare, intaccare o distruggere le parti in materiale plastico del tagliaerba. Î I fertilizzanti e altri prodotti chimici da giardino contengono sostanze che possono avere un ef- fetto fortemente corrosivo sulle parti metalliche del tagliaerba. Pertanto non conservare il tagliaerba nelle vicinanze di queste sostanze.Risoluzione delle anomalie

Risoluzione delle anomalie AVVERTENZA! Pericolo di lesioni o danni materiali ¾ In caso di dubbio rivolgersi sempre a un’ofcina specializzata. ¾ Prima di ogni controllo o intervento sull'apparecchio, spegnere il motore e rimuovere l'asta di comando. Problema Possibile causa Rimedio L'apparecchio si spegne. La batteria è troppo calda. Far raffreddare la batteria. La batteria è scarica. Ricaricare la batteria. La temperatura dell'apparecchio (parte elet- tronica) è troppo alta. Far raffreddare l'apparecchio e pulire even- tualmente le fessure di aerazione. Sgancio per sovracorrente Se il problema si ripresenta, rivolgersi a un'ofcina specializzata. L'apparecchio non si accende. La batteria è scarica. Ricaricare la batteria. Sgancio per sovracorrente Se il problema si ripresenta, rivolgersi a un'ofcina specializzata. Temperatura della batteria troppo alta o troppo bassa. Far raffreddare o riscaldare la batteria. La batteria è difettosa. Far controllare la batteria nell'asta di coman- do da un'ofcina specializzata. La regolazione automatica del lo non funziona. La bobina è vuota. Sostituire la bobina di lo. La dentatura fra la testina del lo e la bobina di lo è sporca. Pulire i componenti dallo sporco con una spazzola. Il lo è strappato e rientrato nella bobina di lo. Il lo si è incastrato sulla bobina. Rimuovere la bobina di lo, eventualmente riavvolgere il lo con una leggera trazione e inserire la bobina. Il lo si è saldato sulla bobina. Rimuovere la parte di lo saldata, eventual- mente riavvolgere il lo con una leggera trazione e inserire la bobina. Il lo si strappa troppo spesso. Il lo entra in contatto con oggetti ssi, ad es. recinti, alberi ecc. Tenersi a distanza sufciente dagli oggetti. Forti vibrazioni Gli elementi di ssaggio dell’attrezzo si sono allentati. Rivolgersi a un’ofcina specializzata. Garanzia A seconda del paese fanno fede le condizioni di garanzia emesse dalla nostra società o dal nostro importatore. Eventuali anomalie dell’apparecchio verranno riparate gratuitamente nell’ambito della garanzia, a condizione che la causa sia un difetto materiale o di produzione. In caso di richiesta di garanzia, rivolgersi al proprio venditore o alla liale più vicina. Dichiarazione di conformità CE Ulteriori indicazioni sull'apparecchio sono riportate sulla dichiarazione di conformità CE allegata a parte, che è parte integrante di queste istruzioni per l'uso. Smaltimento ecocompatibile Elettroutensili, accessori e imballaggi devono essere destinati a centri di recupero ecocompatibili. Batterie/pile: Non gettare le batterie/pile nei riuti domestici, nel fuoco o nell'acqua. Le bat- terie/pile devono essere raccolte, riciclate o smaltite in modo ecologico. Elettroutensili (senza batterie/pile): Non buttare l'elettrodomestico nei riuti domestici! Conferirlo a un'adeguata strut- tura di smaltimento.Inhoud
