| Producttype | Draadloze elektrische grastrimmer |
| Merk | Wolf Garten |
| Model | LT 25 eM |
| Categorie | Grastrimmer |
| Voeding | Lithium-ion accu vast gemonteerd in de steel (verwijderbaar) |
| Nominale spanning | 18 V (typisch, afhankelijk van goedgekeurde accu) |
| Gewicht | Ongeveer 2,5 kg (schatting) |
| Instelbare kantelhoek | 3 standen |
| Draadaanpassing | Automatisch (bij elke start/stop) en handmatig |
| Draadtype | Nylon (originele draadspoel) |
| Beschermkap | Ja, verwijderbaar voor vervanging van de spoel |
| Handgreep | Hoofdhandgreep met schakelaar en optionele centrale handgreep |
| Bedieningssteel | Verwijderbaar met geïntegreerde accu (niet meegeleverd met het apparaat) |
| Werking | Aan/uit-schakelaar met inschakelblokkeerschakelaar |
| Veiligheid | Draag verplicht oog- en gehoorbescherming; beschermkap; automatische stop |
| Onderhoud | Reinigen met een borstel; niet met water wassen; draadspoel vervangen indien nodig |
| Reserveonderdelen | Draadspoel, spoeldeksel, draadsnijmes, beschermkap |
| Garantie | Volgens de voorwaarden van de fabrikant (zie handleiding) |
| Beoogd gebruik | Huishoudelijk: onderhoud van gazons en randen |
| Certificering | CE-markering |
Veelgestelde vragen - LT 25 eM Wolf Garten
Gebruikersvragen over LT 25 eM Wolf Garten
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Grasmaaier in PDF-formaat gratis! Vind uw handleiding LT 25 eM - Wolf Garten en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. LT 25 eM van het merk Wolf Garten.
GEBRUIKSAANWIJZING LT 25 eM Wolf Garten
(Originele gebruiksaanwijzing)
SV Svenska 55
(Originalbruksanvisning)
DA Dansk 64

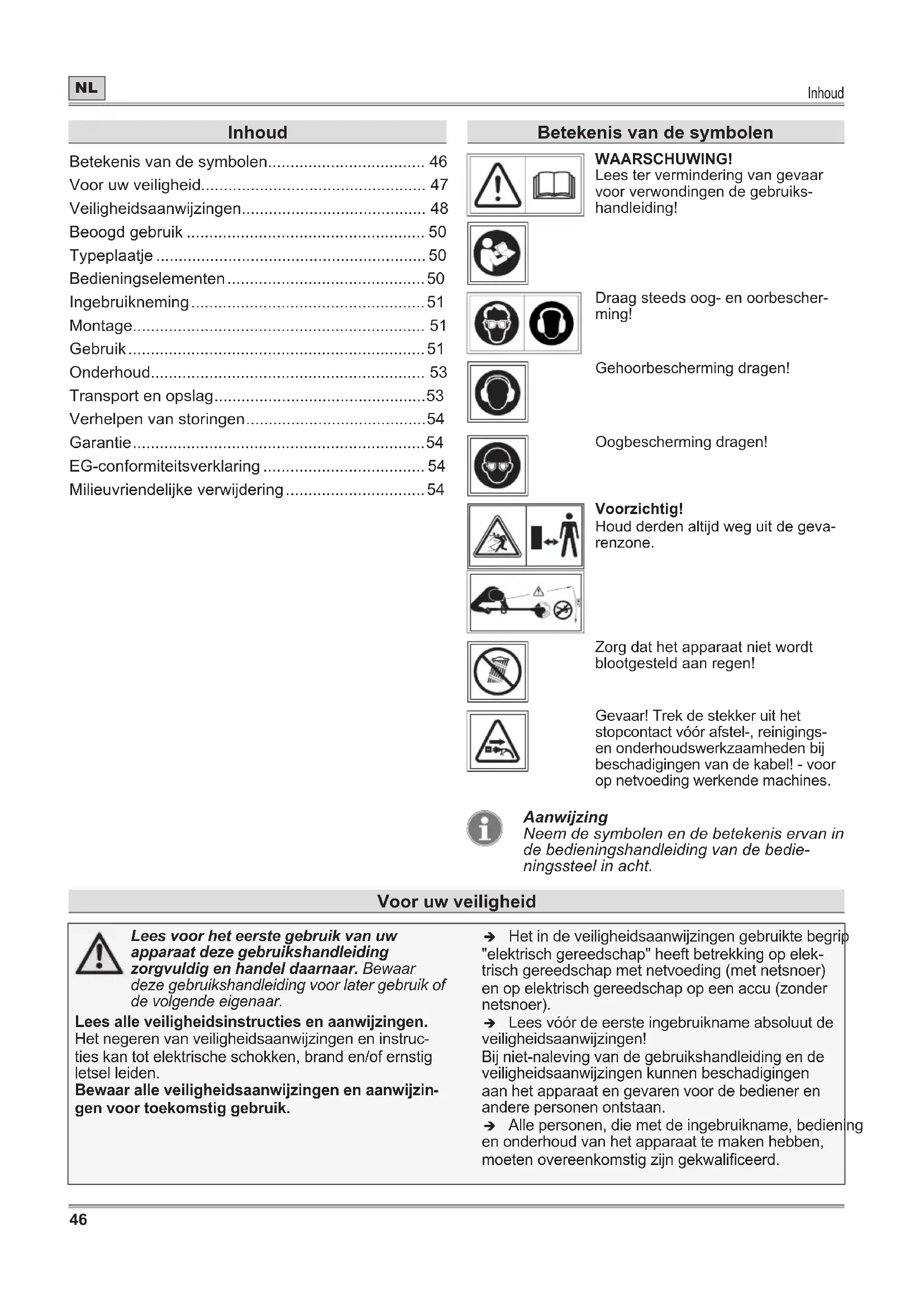

Betekenis van de symbolen.... 46
Voor uw veiligheid.... 47
Veiligheidsaanwijzingen.... 48
Beoogd gebruik 50
Typeplaatje 50
Bedieningselementen....50
Ingebruikneming 51
Montage....51
Gebruik....51
Onderhoud.... 53
Transport en opslag....53
Verhelpen van storingen....54
Garantie....54
EG-conformiteitsverklaring 54
Milieuvriendelijke verwijdering 54
Betekenis van de symbolen
WAARSCHUWING!
Lees ter vermindering van gevaar voor verwondingen de gebruikshandleiding!
Draag steeds oog- en oorbescherming!
Houd derden altijd weg uit de geva- renzone.
Zorg dat het apparaat niet wordt blootgesteld aan regen!
Gevaar! Trek de stekker uit het stopcontact vóór afstel-, reinigings- en onderhoudswerkzaamheden bij beschadigingen van de kabel! - voor op netvoeding werkende machines.
Aanwijzing
Neem de symbolen en de betekenis ervan in de bedieningshandleiding van de bedie- ningssteel in acht.
Voor uw veiligheid
Lees voor het eerste gebruik van uw apparaat deze gebruikshandleiding zorgvuldig en handel daarnaar. Bewaar deze gebruikshandleiding voor later gebruik of de volgende eigenaar.
Lees alle veiligheidsinstructies en aanwijzingen.
Het negeren van veiligheidsaanwijzingen en instructies kan tot elektrische schokken, brand en/of ernstig letsel leiden.
Bewaar alle veiligheidsaanwijzingen en aanwijzingen voor toekomstig gebruik.
→ Het in de veiligheidsaanwijzingen gebruikte begrip "elektrisch gereedschap" heeft betrekking op elektrisch gereedschap met netvoeding (met netsnoer) en op elektrisch gereedschap op een accu (zonder netsnoer).
→ Lees vóór de eerste ingebruikname absoluut de veiligheidsaanwijzingen!
Bij niet-naleving van de gebruikshandleiding en de veiligheidsaanwijzingen kunnen beschadigingen aan het apparaat en gevaren voor de bediener en andere personen ontstaan.
→ Alle personen, die met de ingebruikname, bediening en onderhoud van het apparaat te maken hebben, moeten overeenkomstig zijn gekwalificeerd.
Voor uw veiligheid
Verbod op eigenmachtige wijzigingen en ombouw
Het is verboden wijzigingen aan het apparaat aan te brengen of hier aanbouwapparaten van te maken. Zulke wijzigingen kunnen leiden tot persoonlijk letsel en storingen.
→ Reparaties aan het apparaat mogen alleen worden uitgevoerd door hiertoe opgedragen en opgeleide personen. Gebruik hierbij altijd de originele reserveonderdelen. Daarmee wordt verzekerd, dat de veiligheid van het apparaat in stand wordt gehouden.
Informatiesymbolen in deze handleiding
De tekens en symbolen in deze handleiding moeten u helpen, de handleiding en het apparaat snel en veilig te gebruiken.
Aanwijzing
Informatie over het meest effectieve of praktische gebruik van het apparaat.
→ Actiestap
Vraagt u om een actie.
√ Actieresultaat
Hier vindt u het resultaat van een reeks actie- stappen.
[1]Positienummer
Positienummers zijn in de tekst met vierkante haakjes [ ] aangegeven.
A Illustratiekenmerk
Illustraties zijn met letters aangegeven en in de tekst gemarkeerd.
① Actiestapnummer
De vermelde volgorde van actiestappen is met nummers aangegeven in de tekst.
Gevarenniveaus van waarschuwingsaanwijzingen
In deze gebruikshandleiding worden de volgende gevarenniveaus gebruikt om op potentieel gevaarlijke situaties te wijzen:
GEVAAR!
De gevaarlijke situatie doet zich onmiddellijk voor en leidt, indien de maatregelen niet worden opgevolgd, tot ernstige verwondingen tot dodelijk letsel.
WAARSCHUWING!
De gevaarlijke situatie kan ontstaan en leidt, indien de maatregelen niet worden opgevolgd, tot ernstig letsel of de dood.
VOORZICHTIG!
De gevaarlijke situatie kan ontstaan en leidt, indien de maatregelen niet worden opgevolgd, tot licht of matig letsel.
Let op!
Een mogelijk schadelijke situatie kan ontstaan en leidt, indien deze niet wordt vermeden, tot materiële schade.
Opbouw van de veiligheidsaanwijzingen
GEVAAR!
Soort en bron van het gevaar!
Gevolgen bij niet naleven
Maatregel voor de veiligheid
VOORZICHTIG!
De accu is vast in de bedieningssteel gemonteerd.
Let op!
De accu is vast in de bedieningssteel gemonteerd.
Veiligheidsaanwijzingen
Bescherming van uzelf en andere personen
Om veiligheidsredenen mogen kinderen of personen, die de gebruiksaanwijzing niet kennen, de trimmer niet gebruiken. Plaatselijke voorschriften kunnen de minimumleeftijd van de gebruiker bepalen.
Neem de trimmer niet in gebruik, wanneer er personen (vooral kinderen) of dieren dicht in de buurt zijn. Zorg dat kinderen niet met de trimmer spelen.
Onderbreek het gebruik van de machine, als u merkt dat er personen (vooral kinderen) of huisdieren in de buurt zijn.
Dit apparaat mag niet worden gebruikt door kinderen of personen met een lichamelijke, sensorische of geestelijke beperking of door personen met onvoldoende ervaring en kennis. Ook personen die niet vertrouwd zijn met deze gebruiksaanwijzing, mogen de machine niet gebruiken. Plaatselijke voorschriften kunnen een leeftijdsbeperking voor gebruikers opleggen.
➢ Reiniging en onderhoud mogen niet door kinderen worden uitgevoerd.
➢ Schakel de motor alleen in, wanneer uw voeten en handen op veilige afstand van de snij-inrichting zijn.
Draag bij het werken met of aan de trimmer altijd stevige, dichte schoenen en een lange broek en andere geschikte persoonlijke beschermingsmiddelen (veiligheidsbril, gehoorbescherming, werkhandschoenen etc.). Het dragen van persoonlijke beschermingsmiddelen vermindert het gevaar voor letsel. Vermijd het dragen wijde losse kleding, etc., die kan worden gegrepen door het snijgereedschap.
De bediener of gebruiker is verantwoordelijk bij ongevallen en schade bij andere personen of hun eigendommen.
Vóór het gebruik
Maak u vóór aanvang van werkzaamheden met de trimmer vertrouwd met zijn functies en bedieningselementen.
Gebruik nooit een trimmer waarvan de schakelaar defect is en niet meer in- of uitgeschakeld kan worden. Laat deze door een gekwalificeerd vakman of een gespecialiseerde werkplaats repareren.
De machine mag nooit worden gebruikt met beschadigde of ontbrekende veiligheidsvoorzieningen of afdekkingen. Laat deze door een daartoe gekwalificeerd vakman of gespecialiseerde werkplaats repareren of indien nodig vervangen.
Vergewis u er voor het gebruik van, dat er geen takken, stenen, draden enz. op het gras liggen en houd tijdens het trimmen steeds rekening met dergelijke obstakels.
Schakel het apparaat uit en verwijder de bedieningssteel waarin de accu vast is gemonteerd, voordat u instellingen aan het apparaat uitvoert of het apparaat reinigt.
Lees en volg de bedieningshandleiding van het laadapparaat en de bedieningssteel waarin de accu vast is gemonteerd.
Tijdens het gebruik
Wees voorzichtig en voorkom letsel aan handen en voeten door het maagereedschap.
- Verwijder altijd de bedieningssteel van het apparaat:
- altijd als u van de machine wegloopt.
- voordat u blokkeringen verwijdert.
- voor het controleren, reinigen of werken aan de machine.
- na het raken van een vreemd voorwerp, om de machine te controleren op beschadigingen.
- voor een directe controle, als de machine sterk begint te trillen.
Werk met het apparaat niet in een explosiegevaarlijke omgeving, waarin zich brandbare vloeistoffen, gassen of stoffen bevinden. De trimmer kan vonken afgeven, die het stof of de dampen kunnen doen ontsteken.
Laat bij onderbrekingen van het werk de trimmer nooit onbeheerd achter en berg hem op een veilige plaats op.
Houd de trimmer tijdens het inschakelen evenwijdig aan het gras om gevaar voor letsel te voorkomen.
Houd ook tijdens het werk een veilige afstand tot de roterende draad.
Grijp niet in de roterende maaikop.
Wees voorzichtig dat u geen verwondingen oploopt door het draadmes. Na het uittrekken van een nieuwe draad, de trimmer altijd in de normale werkpositie houden, vóór het inschakelen van het apparaat.
Houd het apparaat tijdens gebruik altijd met beide handen vast. Een hand omvat de handgreep en de andere hand omvat de bedieningssteel op het ommantelde bereik resp. de optioneel verkrijgbare middengreep.
Veiligheidsaanwijzingen
Draag altijd geschikte oog- en gehoorbescherming!
Vermijd een abnormale lichaamshouding. Zorg dat u stevig staat en steeds uw evenwicht bewaart. Let vooral goed op als u over hellingen loopt. Ren nooit, maar beweeg in een rustig tempo voorwaarts. Daardoor kunt u het apparaat in onverwachte situaties beter onder controle houden.
Wees zeer voorzichtig als u achteruit loopt. Struikelgevaar!
Verwijder de bedieningssteel van het apparaat voor het transport van/naar de afzonderlijke werkplekken.
De op de machine gemonteerde schakelinrichtingen mogen nooit worden overbrugd of gewijzigd.
Zorg ervoor dat de draadbox niet in contact komt met de bodem of met muren. Wanneer de draadbox aan een sterke schok is blootgesteld, moet u letten op sterke trillingen in de handgreep. Wanneer dat het geval is, moet het apparaat door een gekwalificeerd vakman of in een gespecialiseerde werkplaats worden gecontroleerd en indien nodig worden gerepareerd.
Opmerkingen over trillingen
De effecten van trillingen kunnen schade aan zenuwen en storingen in de bloedcirculatie in handen en armen veroorzaken.
Draag bij het werken in een koude omgeving warme kleding en houdt uw handen warm en droog.
Pauzes houden.
Merkt u dat de huid bij uw vingers of handen gevoelloos wordt, jeukt, zeer doet of wit verkleurd, stop dan met werken met de machine en bezoek eventueel een arts.
De aangegeven trillingsemissiewaarden:
- Zijn volgens een genormeerde testprocedure gemeten.
- Maken de inschatting van de emissies van het elektrische gereedschap en de vergelijking verschillende elektrische gereedschappen mogelijk. Afhankelijk van de gebruiksomstandigheden, de toestand van het elektrisch gereedschap of de werkgereedschappen, kan de werkelijke belasting hoger of lager uitvallen. Houd bij het inschatten rekening met werkonderbrekingen en fasen met een geringere belasting. Definieer beschermingsmaatregelen op basis van de desbetreffende aangepaste geschatte waarden, bijv. organisatorische maatregelen.
Na het gebruik
Schakel het apparaat uit, verwijder de bedieningssteel, waarin zich de vast gemonteerde accu bevindt, van het apparaat en controleer het apparaat op beschadiging. Let op, gevaar! Het snijgereedschap loopt na!
Als u onderhoud of reiniging aan het apparaat moet uitvoeren, schakel het apparaat dan uit en verwijder de bedieningssteel, waarin de vast gemonteerde accu zich bevindt, uit het apparaat.
Wacht altijd tot het snijgereedschap stilstaat en raak geen bewegende gevaarlijke delen aan zonder eerst de bedieningssteel, waarin de vast gemonteerde accu zich bevindt, van het apparaat te verwijderen.
Het verwijderen van de veiligheidsvoorzieningen of het vervangen van de draadspoel mag alleen bij verwijderde bedieningssteel, waarin zich de vast gemonteerde accu bevindt, plaatsvinden. Gebruik enkel originele draadspoelen en de montage-instructies opvolgen!
Zorg ervoor dat de ventilatiesleuven vrij zijn van vuil.
De grastrimmer niet reinigen met water.
Berg de trimmer op een veilige plaats op.
Berg de trimmer buiten het bereik van kinderen op.
Zelf geen reparaties aan de machine uitvoeren, maar laat deze alleen door een gekwalificeerd vakman of een gespecialiseerde werkplaats uitvoeren.
Laat de machine afkoelen, voor het wegleggen/opbergen.
Algemene veiligheidsaanwijzingen
Het niet metalen maagereedschap nooit vervangen door een metalen maagereedschap!
Wacht altijd tot het snijgereedschap stilstaat en raak geen bewegende gevaarlijke delen aan zonder eerst de bedieningssteel, waarin de vast gemonteerde accu zich bevindt, van het apparaat te verwijderen.
Vervangingsonderdelen moeten voldoen aan de door de fabrikant vastgelegde eisen. Gebruik daarom alleen originele vervangingsonderdelen of de door de fabrikant goedgekeurde vervangingsonderdelen. Volg bij het vervangen altijd de bij het apparaat meegeleverde inbouwinstructies, verwijder vooraf de bedieningssteel waarin de vast gemonteerde accu zich bevindt.
Veiligheidsaanwijzingen
Laat reparaties uitsluitend door een gekwalificeerd vakman of een gespecialiseerde werkplaats uitvoeren. Adressen van gespecialiseerde werkplaatsen vindt u op onze internetpagina.
- Gebruik uitsluitend de daarvoor bedoelde accu's in de elektrische gereedschappen. Het gebruik van andere accu's kan leiden tot letsel en brandgevaar.
Deze trimmer is bestemd voor de verzorging van gazonkanten en kleinere grasvelden in de privésector. Wegens gevaar voor lichamelijk letsel van de gebruiker of andere personen mag het apparaat niet voor andere doeleinden worden gebruikt.
Gebruik de trimmer alleen bij daglicht of goede kunstmatige verlichting. Houd uw werkgebied schoon en goed verlicht.
Gebruik de trimmer alleen bij droog weer. Houd het apparaat uit de buurt van regen of vocht en gebruik het niet tijdens een onweersbui. Het binnendringen van water in de grastrimmer verhoogt het risico op elektrische schokken.
Voor het verwijderen van de bedieningssteel moet het apparaat eerst worden uitgeschakeld.
Ook bij inachtneming van alle veiligheids- en bedieningsinstructies bestaat altijd een restrisico op letsel en materiële schade. Wees u hier altijd bewust van.
Vervang alle versleten of beschadigde aanwijzingsborden op het apparaat.
- Gebruik alleen de door de fabrikant vrijgegeven accu's/bedieningsstelen en laadapparaten.
De aanduiding van de vrijgegeven accu's/ bedieningsstelen en laadapparaten kunt u vinden in de bijgevoegde EG-conformiteitsverklaring.
De in-/uitbouw alsmede verwijdering van de accu in de bedieningssteel gedurende de levensduur van het apparaat, mag om veiligheidsredenen alleen door een gespecialiseerde werkplaats plaatsvinden.
Beoogd gebruik
Deze grastrimmer met geplaatste draadspoel is uitsluitend bedoeld voor de verzorging van graskanten en kleinere gazons en grasvelden in een privé-omgeving. Elk ander of verdergaand gebruik geldt als niet beoogd. De gebruiker is aansprakelijk voor schade door niet beoogd gebruik.
Niet-bedoeld gebruik
Deze trimmer mag niet worden gebruikt op openbare plaatsen, in parken, sportinstallaties, aan wegen, enz., en ook niet in de land- en bosbouw. Vanwege gevaar voor lichamelijk letsel bij de gebruiker van de grastrimmer, mag deze niet worden gebruikt voor het snijden van dikke takken en voor het vermalen voor compostering.
Typeplaatje
Positie K
Het typeplaatje vindt u op de behuizing van de trimmer.
Aanwijzing
De markering bezit officiële waarde en mag niet gewijzigd of onleesbaar gemaakt worden.
Opbouw
1 Fabrikant
2 Apparaatgroep
3 Modelnaam
4 Nominale spanning, stroomtype
5 Motortoerental in min ^1
6 Gewicht
7 Afvoeraanwijzing
8 Bouwjaar
9 Geluidsemissie gegarandeerd
10 CE-markering
11 Modelnummer
12 Serienummer
Bedieningselementen
Bedieningselementen L
1 Vergrendelingsschakelaar
2 Aan/uit-schakelaar op de handgreep
3 Vergrendelknop
4 Vergrendelknop werkhoekverstelling
5 Beschermende afdekking
6 Spoeldeksel
7 Draadspoel
8 Draadbox
9 Draadafsnijder
10 Bedieningssteel *(met vast gemonteerde accu)
11 Houdruimte voor de hand/bevestigingsruimte voor de optionele middengreep
12 Handgreep
*Vereist bedieningselement (niet inbegrepen in de leveringsomvang)
Ingebruikneming
Aanvullende documentatie
Neem het apparaat pas in gebruik, wanneer u beschikt over de meegeleverde gebruikshandleidingen van het laadapparaat en de bedieningssteel en u deze hebt begrepen en in acht genomen.
Accu laden
WAARSCHUWING!
Accu uitsluitend met het door de fabrikant vrijgegeven laadapparaat laden. De aanduiding van de vrijgegeven laadapparaten kunt u vinden in de bijgevoegde EG-conformiteitsverklaring.
Let op!
De accu wordt gedeeltelijk opgeladen geleverd. De accu voor het eerste gebruik volledig opladen, om de volledige capaciteit van de accu te waarborgen.
VOORZICHTIG!
De accu is vast in de bedieningssteel gemonteerd.
→ De accu opladen volgens de aanwijzingen in de aanvullende documentatie.
Bedrijfstijden
→ Neem de regionale voorschriften in acht.
→ Vraag de toegestane gebruikstijden op bij de lokale regelgevende instantie.
Montage
WAARSCHUWING!
Gevaar voor letsel door het snijgereedschap.
Instellingen aan het apparaat enkel bij uitgeschakelde motor en stilstaande maaikop uitvoeren.
Grijp niet in de roterende maaikop.
Verwijder vóór alle werkzaamheden aan het apparaat de bedieningssteel, waarin zich de vast gemonteerde accu bevindt.
→ Plaats de beschermende afdekking [A]de motorbehuizing ①.
→ Bevestig de beschermende afdekking met de meege-leverde schroeven [C] aan de motorbehuizing [B]②.
Aanwijzing
Draai de schroeven slechts handvast aan.
Werkhoek instellen ©
WAARSCHUWING!
Gevaar voor letsel door het snijgereedschap.
Instellingen aan het apparaat enkel bij uitgeschakelde motor en stilstaande maaikop uitvoeren.
Grijp niet in de roterende maaikop.
Verwijder vóór alle werkzaamheden aan het apparaat de bedieningssteel, waarin zich de vast gemonteerde accu bevindt.
De grastrimmer beschikt over een 3-voudig ver- stelbare werkhoek. Zo kunt u moeilijk toegankelijke plaatsen in de tuin comfortabel bereiken.
→ Druk op de vergrendelknop en houd deze ingedrukt ①.
→ Stel de werkhoel②n
→ De vergrendelknop loslaten.
√ De vergrendelknop van de grastrimmer klikt hoorbaar vast.
Trimmereenheid met bedieningssteel verbinden B
→ Druk de vergrendelknop [A] op de bedieningssteel in en steek de bedieningssteel in de houder van de trimmereenheid, totdat de vergrendelknop in de houder [B] vastklikt ① ②.
Let op!
Let op het correcte vastklikken.
Aanwijzing
Als toebehoren is een optionele middengreep voor de bedieningssteel verkrijgbaar. Informatie en montageaanwijzingen vindt u in de bedieningshandleiding van de bedieningssteel.
Gebruik
WAARSCHUWING!
Verkeerd gebruik van de accu en het laadapparaat
Gevaar voor letsel en materiële schade
Lees de gebruikshandleiding van de bedieningssteel en het laadapparaat en volg deze op.
Apparaat inschakelen D
WAARSCHUWING!
Gevaar van letsel of materiële schade.
Houd het apparaat tijdens gebruik altijd met beide handen vast. Een hand omvat de handgreep en de andere hand omvat de bedieningssteel op het ommantelde bereik resp. de optioneel verkrijgbare middengreep.
→ Bedien de vergrendelingsschakelaar [A] op de handgreep ①.
→ Bedien tegelijkertijd de aan/uit-schakelaar [B] op de handgreep ②.
→ Laat de vergrendelingsschakelaar weer los.
√ De machine is in gebruik.
Draadtoevoer
Automatisch
Elke keer bij het in- en uitschakelen van de trimmer de draad uit de draadspoel toegevoerd.
Aanwijzing
Vaak in- en uitschakelen zonder dat hiervoor een reden is, leidt tot verhoogde slijtage van de maaidraad.
Aanwijzing
Als de snijdraad door slijtage tijdens bedrijf te kort wordt, het apparaat uit- en weer inschakelen om de werklengte van de snijdraad automatisch te verlengen.
Handmatig E
WAARSCHUWING!
Gevaar voor letsel door het snijgereedschap.
Instellingen aan het apparaat enkel bij uitgeschakelde motor en stilstaande maaikop uitvoeren.
Grijp niet in de roterende maaikop.
- Verwijder vóór alle werkzaamheden aan het apparaat de bedieningssteel, waarin zich de vast gemonteerde accu bevindt.
VOORZICHTIG!
Gevaar voor letsel aan draadmes
Na het uittrekken van een nieuwe draad, de trimmer altijd in de normale werkpositie houden, vóór het inschakelen van het apparaat.
Na het vervangen van de draadspoel moet eventueel een handmatige afstelling van de draadtoevoer worden uitgevoerd.
→ Druk de kn1pin.
→ Trek de draad e ^2 it
Apparaat uitschakelen D
→ Laat de aan/uit-schakelaar [B] op de handgreep los.
√ Het apparaat is uitgeschakeld.
Aanwijzing
Het snijgereedschap loopt na het uitschakelen nog eventjes door.
Aanwijzing
Bij het loslaten van de aan/uit-schakelaar keert de vergrendelingsschakelaar automatisch terug naar zijn uitgangspositie.
Werken aan de trimmer F G H
WAARSCHUWING!
Houd de draaiende draad ongeveer parallel met de bodem (niet meer dan 30° geneigd). Deze trimmer is geen randentrimmer. Neig de trimmer niet zo, dat de draad in een bijna rechte hoek ten opzichte van de bodem draait. Rondvliegende delen kunnen zware verwondingen veroorzaken.
→ Houd de ingeschakelde trimmer in een passende hoek en beweeg hem van een kant naar de andere F G.
→ Houd tussen uw voeten en de beschermende afdekking een minimale afstand van 610 mm aan H.
Praktische tips voor het trimmen G H
→ Maai met de rand van de snijdraad. Beweeg de draadkop niet met geweld door ongemaaid gras.
Aanwijzing
Draad- en latwerkhekken leiden tot een verhoogde draadslijtage en zelfs afbreken van de draad. Aan steen- en tegelwanden, stoepranden en houten oppervlakken kan de draad snel slijten.
→ Houd de draadkop niet op de bodem of andere oppervlakken.
→ Bij lang gras maait u van boven naar beneden en overschrijdt daarbij niet de hoogte van 30 cm.
→ Houd de trimmer zo, dat hij in de richting van het te snijden bereik is geneigd.
→ Zwenk de trimmer bij het maaien van links naar rechts. Daardoor wordt vermeden, dat het maai- goed de bediener raakt.
→ Vermijd bomen en struiken; boomschors, houten lijstwerk, gevelbeplating en hekpalen te trimmen. Deze kunnen snel worden beschadigd door de draad.
Bedieningssteel met vast gemonteerde accu verwijderen 1
→ Apparaat uitschakelen.
→ Druk de vergrendelknop [A] op de bedieningssteel ① in.
→ Trek de bedieningssteel compleet uit de houder van de trimmereenheid [B] ②.
Onderhoud
WAARSCHUWING!
Gevaar voor letsel of materiële schade door bewegende onderdelen.
Onderhouds- en reinigingswerkzaamheden aan het apparaat mogen alleen bij uitgeschakelde motor en stilstaande maaikop worden uitgevoerd.
➢ Verwijder vóór alle werkzaamheden aan het apparaat de bedieningssteel, waarin zich de vast gemonteerde accu bevindt.
Apparaat niet met water reinigen.
➢ Reparatie- en
onderhoudswerkzaamheden en het
vervangen van veiligheidselementen
alleen door een gekwalificeerd vakman
of door een gespecialiseerde werkplaats
laten uitvoeren.
Reiniging van de trimmer
→ Schakel de grastrimmer uit, wacht tot het snijgereedschap tot stilstand is gekomen en verwijder de bedieningssteel.
→ Reinig het apparaat na elk gebruik met een handveger.
→ Verwijder ook regelmatig grasresten uit de ventilatiesleuven en aan de onderkant van het apparaat.
Draadspoel vervangen J
WAARSCHUWING!
Gevaar voor letsel door het snijgereedschap.
Instellingen aan het apparaat enkel bij uitgeschakelde motor en stilstaande maaikop uitvoeren.
Grijp niet in de roterende maaikop.
Verwijder vóór alle werkzaamheden aan het apparaat de bedieningssteel, waarin zich de vast gemonteerde accu bevindt.
→ Hang de draad buiten de vastzetting van de nieuwe spoel (optioneel toebehoren [A] uit ④.
→ Leg de spoel in de draadb5x.
→ Rijg het draadeinde van de spoel door het oogje van de draadbox ⑥.
→ Druk het draadspoeldeksel tegelijkertijd bij beide borgnokken samen en plaats het op de draadspoel, totdat het vastklikt ⑦.
Transport en opslag
WAARSCHUWING!
Gevaar voor letsel door het snijgereedschap.
Vóór elk transport en elke opslag de trimmer uitschakelen en wachten tot het snijgereedschap stilstaat.
- Verwijder de bedieningssteel voor transport of opslag.
Transport
→ Beveilig het apparaat voldoende tegen onbedoeld verschuiven, wanneer u het op of in een voertuig transporteert.
Opslag
→ Reinig uw machine na elk seizoen grondig.
→ De machine altijd opslaan op een droge en veilige locatie, die ontoegankelijk is voor kinderen.
→ Sla de bedieningssteel en de grastrimmer gescheiden van elkaar op.
→ Sla de bedieningssteel op een koele en droge locatie op. Aanbevolen opslagtemperatuur ca. 0 - 23 °C.
→ De grastrimmer en vooral de kunststofonderdelen hiervan uit de buurt houden van remvloeistof, benzine, aardoliehoudende producten, kruipolie, etc. Deze bevatten chemische stoffen, die de kunststofonderdelen van de grastrimmer kunnen beschadigen, aantasten of vernielen.
→ Meststoffen en andere tuinchemicaliën bevatten stoffen die sterke corrosie kunnen veroorzaken bij de metalen onderdelen van de grastrimmer. Uw grastrimmer niet in de directe nabijheid van deze stoffen opslaan.
→ Het spoeldeksel gelijktijdig bij beide vergrendelingsnokken samendrukken ① en eraf trekken ②.
→ Verwijder de draadspnel
→ Verwijder eventueel aanwezige vervuiling.
Verhelpen van storingen
WAARSCHUWING!
Gevaar van verwondingen of materiële schade
Bezoek bij twijfel altijd een gespecialiseerde werkplaats.
Schakel de motor uit en verwijder de bedieningssteel vóór elke controle of voor werkzaamheden van het apparaat.
Probleem Mogelijke oorzaak Oplossing
| Het apparaat scha-kelt uit. | De accu is te heet. Laat de accu afkoelen. | |
| De accu is ontladen. De accu opladen. | ||
| De temperatuur van de machine (elektronica) is te hoog. | Laat de machine afkoelen en reinig evt. de ventilatiesleuven | |
| Overstroomuitschakeling Bezoek bij herhaald optreden een gespecialiseerde werkplaats. | ||
| De apparaat kan niet worden ingeschakeld. | De accu is ontladen. De accu opladen. | |
| Overstroomuitschakeling Bezoek bij herhaald optreden een gespecialiseerde werkplaats. | ||
| Temperatuur van de accu te hoog of te laag. | Laat de accu afkoelen, resp. opwarmen. | |
| De accu is defect. Laat de accu in de bedieningssteel door een gespecialiseerde werkplaats controleren. | ||
| De automatische afstelling van de draadtoevoer werkt niet. | De spoel is leeg. Vervang de draadspoel. | |
| De vertanding tussen draadbox en draadspoel is vervuild. | De onderdelen met een borstel ontdoen van vuil. | |
| De draad is afgebroken en in de draadspoel getrokken.De draad is klemgeraakt op de spoel. | Verwijder de draadspoel, evt. de draad met een lichte trekkracht opnieuw opwikkelen en de spoel plaatsen. | |
| De draad is vastgesmolten op de spoel. Verwijder het vastgesmolten stuk draad, evt. de draad met een lichte trekkracht opnieuw opwikkelen en de spoel plaatsen. | ||
| De draad breekt te vaak af. | Het draadcontact blijft hangen aan vast objecten, bijv. hekken. | Houd voldoende afstand tot de objecten. |
| Sterke trillingen Bevestigingselementen van het apparaat zijn losgekomen. | Ga naar een gespecialiseerde werkplaats. | |
Garantie
In elk land gelden de door ons bedrijf of door de importeur opgegeven garantiebepalingen. Storingen aan uw apparaat verhelpen wij kosteloos in het kader van de garantie, indien een materiaal- of productiefout hiervan de oorzaak is. Neem voor garantie contact op met uw verkoper of de dichtstbijzijnde vestiging.
EG-conformiteitsverklaring
Meer informatie over het apparaat vindt u in de apart bijgevoegde EG-conformiteitsverklaring, die een bestanddeel van de gebruikshandleiding is.
Milieuvriendelijke verwijdering
Elektrisch gereedschap, accessoires en verpakkingen moeten milieuvriendelijk worden gerecycled.
Accu's/batterijen:
Gooi accu's/batterijen niet weg in het huishoudelijk afval, in vuur of in het water.
Accu's/batterijen moeten worden ingezameld, gerecycled of op een milieuvriendelijke wijze worden afgevoerd.
Elektrische gereedschappen (zonder accu's/ batterijen):
Voer het elektrische gereedschap niet via het huidhoudelijk afval af! Het voor het recyclen inleveren bij een geschikt inzamelpunt.
