GEBRUIKSAANWIJZING LYCOS E400 T Wolf Garten

WAARSCHUWING! Lees voor het eerste gebruik van uw apparaat deze gebruikshandleiding zorgvuldig en handel daarnaar. Bewaar GH]HJHEUXLNVKDQGOHLGLQJYRRUODWHUJHEUXLN RIGHYROJHQGHHLJHQDDU Î Lees vóór de eerste ingebruikname absoluut de veiligheidsaanwijzingen! Bij niet-naleving van de gebruikshandleiding en de veiligheidsaanwijzingen kunnen beschadi- gingen aan het apparaat en gevaren voor de bediener en andere personen ontstaan. Î Alle personen, die met de ingebruikname, bedie- ning en onderhoud van het apparaat te maken KHEEHQPRHWHQRYHUHHQNRPVWLJ]LMQJHNZDOL¿- ceerd. Verbod op eigenmachtige wijzigingen en ombouw Het is verboden wijzigingen aan het apparaat aan te brengen of hier aanbouwapparaten van te maken. Zulke wijzigingen kunnen leiden tot per- soonlijk letsel en storingen. Î Reparaties aan het apparaat mogen alleen worden uitgevoerd door hiertoe opgedragen en opgeleide personen. Gebruik hierbij altijd de originele reserveonderdelen. Daarmee wordt verzekerd, dat de veiligheid van het apparaat in stand wordt gehouden. Informatiesymbolen in deze handleiding De tekens en symbolen in deze handleiding moe- ten u helpen, de handleiding en het apparaat snel en veilig te gebruiken. Aanwijzing ,QIRUPDWLHRYHUKHWPHHVWH௺HFWLHYHRI SUDNWLVFKHJHEUXLNYDQKHWDSSDUDDW Î Actiestap Vraagt u om een actie. 3 Actieresultaat Hier vindt u het resultaat van een reeks actie- stappen. [1]Positienummer Positienummers zijn in de tekst met vierkante haakjes [ ] aangegeven.

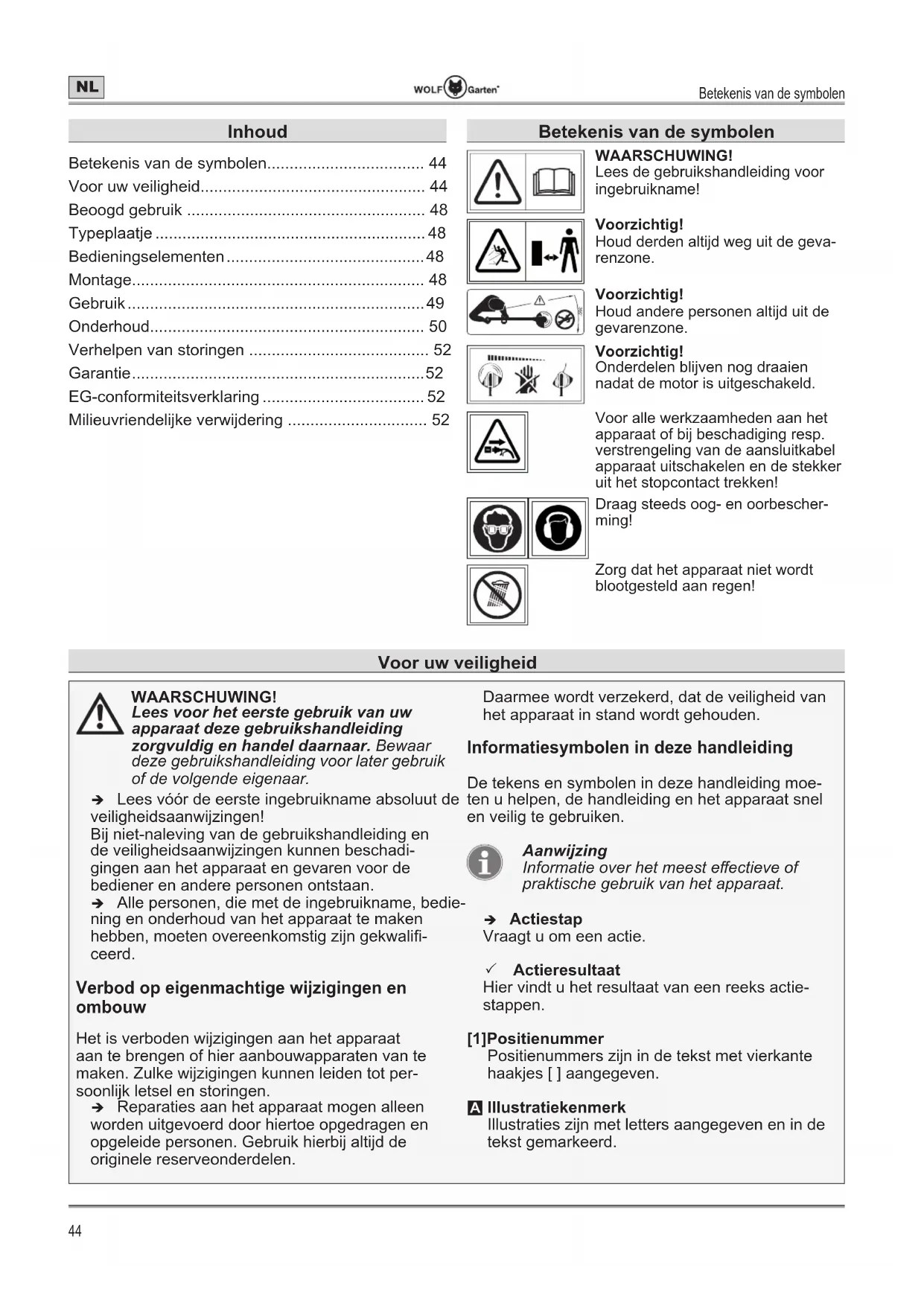

Illustratiekenmerk Illustraties zijn met letters aangegeven en in de tekst gemarkeerd. Betekenis van de symbolen................................... 44 Voor uw veiligheid.................................................. 44 Beoogd gebruik ..................................................... 48 Typeplaatje ............................................................ 48 Bedieningselementen ............................................ 48 Montage................................................................. 48 Gebruik .................................................................. 49 Onderhoud............................................................. Verhelpen van storingen ........................................ 52 Garantie ................................................................. 52 EG-conformiteitsverklaring .................................... 52 Milieuvriendelijke verwijdering ............................... 52 Voor uw veiligheid Betekenis van de symbolen WAARSCHUWING! Lees de gebruikshandleiding voor ingebruikname! Voorzichtig! Houd derden altijd weg uit de geva- renzone. 360° Voorzichtig! Houd andere personen altijd uit de gevarenzone. Voorzichtig! Onderdelen blijven nog draaien nadat de motor is uitgeschakeld. Voor alle werkzaamheden aan het apparaat of bij beschadiging resp. verstrengeling van de aansluitkabel apparaat uitschakelen en de stekker uit het stopcontact trekken! Draag steeds oog- en oorbescher- ming! Zorg dat het apparaat niet wordt blootgesteld aan regen! InhoudVoor uw veiligheid

Actiestapnummer De vermelde volgorde van actiestappen is met nummers aangegeven in de tekst. Gevarenniveaus van waarschuwingsaanwij- zingen In deze gebruikshandleiding worden de volgende gevarenniveaus gebruikt om op potentieel gevaar- lijke situaties te wijzen: GEVAAR! De gevaarlijke situatie doet zich onmiddellijk voor en leidt, indien de maatregelen niet worden opgevolgd, tot ernstige verwondingen tot dodelijk letsel. WAARSCHUWING! De gevaarlijke situatie kan ontstaan en leidt, indien de maatregelen niet worden opgevolgd, tot ernstig letsel of de dood. VOORZICHTIG! De gevaarlijke situatie kan ontstaan en leidt, indien de maatregelen niet worden opgevolgd, tot licht of matig letsel. Let op! Een mogelijk schadelijke situatie kan ontstaan en leidt, indien deze niet wordt vermeden, tot materiële schade. Opbouw van de veiligheidsaanwijzingen GEVAAR! Soort en bron van het gevaar! ÂGevolgen bij niet naleven ¾ Maatregel voor de veiligheid Bescherming van uzelf en andere personen ¾ Dit apparaat mag niet worden gebruikt door kinderen jonger dan 16 jaar of personen met beperkte lichamelijke, sensorische of geestelijke vaardigheden of met ontoereikende ervaring en kennis. Ook personen die niet vertrouwd zijn met deze gebruiksaanwijzing, mogen de machine niet gebruiken. Plaatselijke voorschriften kunnen een leeftijdsbeperking voor gebruikers opleggen. ¾ Om veiligheidsredenen mogen kinderen onder 16 jaar of personen, die de gebruikershandleiding niet kennen, de grastrimmer niet gebruiken. Plaatselijke voorschriften kunnen de minimumleeftijd van de gebruiker bepalen. ¾ Neem de trimmer niet in gebruik, wanneer er personen (vooral kinderen) of dieren dicht in de buurt zijn. Zorg dat kinderen niet met de trimmer spelen. ¾ Onderbreek het gebruik van de machine, als u merkt dat er personen (vooral kinderen) of huisdieren in de buurt zijn. ¾ Schakel de motor alleen in, wanneer uw voeten en handen op veilige afstand van de snij-inrichting zijn. ¾ Wanneer u het apparaat onbeheerd achterlaat of wanneer u een blokkering verwijdert, moet u het apparaat altijd eerst van de voeding scheiden. ¾ Draag bij het werken met of aan de trimmer altijd stevige, dichte schoenen en een lange broek en andere geschikte persoonlijke beschermingsmiddelen (veiligheidsbril, gehoorbescherming, werkhandschoenen etc.). Het dragen van persoonlijke beschermingsmiddelen vermindert het gevaar voor letsel. Vermijd het dragen wijde losse kleding, etc., die kan worden gegrepen door het snijgereedschap. Vóór het gebruik ¾ Maak u vóór aanvang van werkzaamheden met de trimmer vertrouwd met zijn functies en bedieningselementen. ¾ Monteer nooit een metalen maaikop. ¾ Gebruik nooit een trimmer waarvan de schakelaar defect is en niet meer in- of uitgeschakeld kan worden. Laat deze door een JHNZDOL¿FHHUGYDNPDQRIHHQJHVSHFLDOLVHHUGH werkplaats repareren. Veiligheidsaanwijzingen Voor uw veiligheidVoor uw veiligheid

Veiligheidsaanwijzingen ¾ Sluit nooit een beschadigde kabel op het elektriciteitsnet aan. Raak een beschadigde kabel niet aan voordat die van het elektriciteitsnet is gescheiden. Via een beschadigde kabel kunt u rechtstreeks in contact komen met onderdelen die onder stroom staan. ¾ De machine mag nooit worden gebruikt met beschadigde of ontbrekende veiligheidsvoorzieningen of afdekkingen. Laat

GH]HGRRUHHQGDDUWRHJHNZDOL¿FHHUGYDNPDQRI

gespecialiseerde werkplaats repareren of indien nodig vervangen. ¾ Vergewis u er voor het gebruik van, dat er geen takken, stenen, draden enz. op het gras liggen en houd tijdens het trimmen steeds rekening met dergelijke obstakels. ¾ Voordat u het apparaat instelt, reinigt of de aansluitkabels controleert, moet u het uitschakelen en de voedingsstekker uit het stopcontact trekken. ¾ Controleer vóór de ingebruikname van het apparaat en na elk contact met een obstakel of de aansluitkabel tekenen vertoont van slijtage of beschadiging. Laat noodzakelijke reparaties door een elektricien of een gespecialiseerde werkplaats uitvoeren. ¾ Controleer voor elk gebruik, of de apparaatkabel met stekker of de aansluitkabel beschadigd, bros/verouderd of verward zijn. Beschadigde kabels onmiddellijk voor het verdere gebruik in een gespecialiseerde werkplaats laten vervangen. Kabels ¾ Gebruik uitsluitend verlengkabels met een minimale doorsnede van 3 x 1,5 mm

en een maximale lengte van 25 m:

• bij gebruik van rubberen slangleidingen, moeten die minimaal van het type HO7RN-F zijn

• bij gebruik van PVC-leidingen, moeten die minimaal van het type HO5 VV-F zijn (leidingen van dat type zijn niet geschikt voor permanent buitengebruik, bijv.: onder de grond plaatsen voor aansluiting van een stopcontact in de tuin, aansluiting van een vijverpomp of opslag in open lucht) ¾ de stekker en de koppeling moeten spatwaterdicht zijn. ¾ Gebruik een aardlekschakelaar (RCD) met een foutstroom van niet meer dan 30 mA. ¾ Bevestig de aansluitkabel aan de trekontlasting. Niet tegen randen, scherpe of puntige voorwerpen schuren. Kabel niet door kieren onder de deur of vensteropeningen bekneld laten raken.Schakelapparatuur mag niet verwijderd of overbrugd worden (bijv. vastbinden van de schakelpook op de stuurstang) ¾ Gebruik alleen aansluitkabels, die in perfecte toestand zijn. Tijdens het gebruik ¾ Werk met het apparaat niet in een explosiegevaarlijke omgeving, waarin zich

EUDQGEDUHYORHLVWRႇHQJDVVHQRIVWRႇHQ

bevinden. De trimmer kan vonken afgeven, die het stof of de dampen kunnen doen ontsteken. ¾ Laat bij onderbrekingen van het werk de trimmer nooit onbeheerd achter en berg hem op een veilige plaats op. ¾ Houd de trimmer tijdens het inschakelen evenwijdig aan het gras om gevaar voor letsel te voorkomen. ¾ Houd ook tijdens het werk een veilige afstand tot de roterende draad. ¾ Grijp niet in de roterende maaikop. ¾ Wees voorzichtig dat u geen letsel oploopt aan de draadafsnijder. Na het uittrekken van een nieuwe draad moet u de trimmer steeds in normale werkpositie houden vooraleer u het apparaat inschakelt. ¾ Draag altijd geschikte oog- en gehoorbescherming! ¾ Vermijd een abnormale lichaamshouding. Zorg dat u stevig staat en steeds uw evenwicht bewaart. Ren nooit, maar beweeg in een rustig tempo voorwaarts. Daardoor kunt u het apparaat in onverwachte situaties beter onder controle houden. ¾ Wees zeer voorzichtig als u achteruit loopt. Struikelgevaar! ¾ De motor bij het transport naar/van de verschillende werklocaties uitschakelen. ¾ Houd de aansluitkabels uit de buurt van de snijgereedschappen, om beschadigingen aan de kabels te vermijden, welke tot het aanraken van actieve delen kunnen leiden.Voor uw veiligheid

¾ Wordt de netkabel van dit apparaat beschadigd, moet deze door de fabrikant of ]LMQNODQWHQVHUYLFHRIHHQJHNZDOL¿FHHUGH persoon worden vervangen, om risico's te vermijden. ¾ De op de trimmer gemonteerde schakelvoorzieningen mogen nooit worden overbrugd of verwijderd (bijv. door het koppelen van de drukknop aan de handgreep). ¾ Zorg ervoor dat de maaikop niet in contact komt met de bodem of met muren. Wanneer de maaikop aan een sterke schok is blootgesteld, moet u letten op sterke trilllingen in de handgreep. Wanneer dat het geval is, moet het apparaat door een JHNZDOL¿FHHUGYDNPDQRILQHHQJHVSHFLDOLVHHUGH werkplaats worden gecontroleerd en indien nodig worden gerepareerd. ¾ Schakel onder de volgende omstandigheden het apparaat uit en verwijder de stekker uit de voeding. Vergewis u ervan, dat alle bewegende delen volledig tot stilstand zijn gekomen: - Voor u het apparaat verlaat; - voor u een blokkade verwijdert; - voor u reinigings-, onderhouds- of instelwerk- zaamheden uitvoert; - voor u het apparaat op beschadigingen contro- leert, bijvoorbeeld nadat een vreemd voorwer- pen is geraakt; - bij overmatig sterke trillingen van het apparaat. Na het gebruik ¾ Schakel het apparaat uit, trek de netstekker eruit en controleer het apparaat op beschadiging. Let op, gevaar! Het snijgereedschap loopt na! ¾ Schakel, wanneer u onderhouds- en reinigingswerkzaamheden aan het apparaat uitvoert, het apparaat uit en trek de stekker eruit. ¾ Wacht altijd de stilstand van het snijgereedschap af. ¾ Het verwijderen van de bescherminrichtingen of de vervanging van de draadspoel mogen alleen bij gestopte motor en uitgeschakelde maaimechanisme en alleen bij uitgetrokken stekker worden uitgevoerd. Gebruik alleen originele draadspoelen let op de inbouwinstructies! ¾ Zorg ervoor dat de ventilatiesleuven vrij zijn van vuil. ¾ Apparaat niet met water reinigen. ¾ Berg de trimmer op een veilige plaats op. ¾ Berg de trimmer buiten het bereik van kinderen op. ¾ Zelf geen reparaties aan de machine uitvoeren, maar laat deze alleen door HHQJHNZDOL¿FHHUGYDNPDQRIHHQ gespecialiseerde werkplaats uitvoeren. ¾ Laat de motor afkoelen, voordat u de trimmer wegzet. Algemene veiligheidsaanwijzingen ¾ Vervangingsonderdelen moeten voldoen aan de door de fabrikant vastgelegde eisen. Gebruik daarom alleen originele vervangingsonderdelen of de door de fabrikant goedgekeurde vervangingsonderdelen. Neem bij het vervangen altijd de meegeleverde inbouwinstructies in acht en trek eerst de voedingsstekker eruit. ¾ Laat reparaties uitsluitend door HHQJHNZDOL¿FHHUGYDNPDQRIHHQ gespecialiseerde werkplaats uitvoeren. Adressen van gespecialiseerde werkplaatsen vindt u op onze internetpagina. ¾ Deze trimmer is bestemd voor de verzorging van gazonkanten en kleinere grasvelden in de privésector. Wegens gevaar voor lichamelijk letsel van de gebruiker of andere personen mag het apparaat niet voor andere doeleinden worden gebruikt. ¾ Gebruik de trimmer alleen bij daglicht of goede kunstmatige verlichting. Houd uw werkgebied schoon en goed verlicht. ¾ Gebruik de trimmer alleen bij droog weer. Het apparaat niet blootstellen aan regen of andere nattigheid. Door het binnendringen van water in de trimmer verhoogt het gevaar van een elektrische schok. ¾ Gebruik het apparaat niet bij regen of onweer. ¾ Ook bij inachtneming van alle veiligheids- en bedieningsinstructies bestaat altijd een restrisico op letsel en materiële schade. Wees u hier altijd bewust van. ¾ Vervang alle versleten of beschadigde aanwijzingsborden op het apparaat. VeiligheidsaanwijzingenBeoogd gebruik

Beoogd gebruik Deze trimmer is uitsluitend bedoeld voor de verzor- ging van gazonkanten en kleinere grasvelden in de privésector. Elk ander of verdergaand gebruik geldt als niet beoogd. De gebruiker is aansprakelijk voor schade door niet beoogd gebruik. Niet-bedoeld gebruik Deze trimmer mag niet worden gebruikt op open- bare plaatsen, in parken, sportinstallaties, aan wegen, enz., en ook niet in de land- en bosbouw. Omwille van het risico op lichamelijk letsel voor de gebruiker mag de trimmer niet worden gebruikt: - voor het trimmen van heggen en struiken; - voor het afsnijden van bloemen; - voor het vermalen voor compostering. Typeplaatje Positie Het typeplaatje vindt u aan de onderkant van het greepeinde van de gazontrimmer. Aanwijzing 'HDDQGXLGLQJEH]LWR௻FLsOHZDDUGHHQPDJ QLHWJHZLM]LJGRIRQOHHVEDDUJHPDDNW worden. Opbouw MTD Products AGIndustriestraße 23D-66129 SaarbrückenXXX WXXXX min

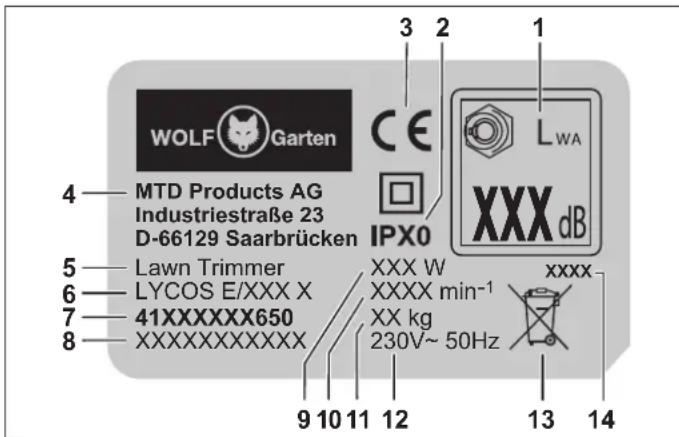

1 Geluidsvermogen gegarandeerd 2 Beschermingsklasse/beschermingssoort 3 CE-markering 4 Fabrikant 5 Apparaatgroep 6 Modelnaam 7 Modelnummer 8 Serienummer 9 Vermogen 10 Motortoerental in min

11 Gewicht 12 Nominale spanning, stroomsoort, frequentie 13 Afvoeraanwijzing 14 Bouwjaar Bedieningselementen Bedieningselementen

1 Handgreep 2 Vergrendelingsschakelaar 3 Middengreep 4 Snelsluiting voor instelling telescoopsteel 5 Vergrendelknop kantknipfunctie 6 Beschermkap 7 Draadafsnijder 8 Draadbox 9 Aan-/uitschakelaar 10 Kabeltrekontlasting 11 Vergrendelknop werkhoek 12 3ODQWHQEHVFKHUPEHXJHO 13 6WHXQZLHOYRRUNDQWNQLSIXQFWLH 14 Aantipknop voor draadaanpassing 15 Opbergbox voor reserve-draadspoel (afhankelijk van het PRGHOPHWUHVHUYHGUDDGVSRHOLQGHOHYHULQJVRPYDQJ 16 Telescoopsteel

• afhankelijk van model en uitvoering Montage Beschermkap monteren

Î Plaats de beschermkap op de gazontrimmer Î Zet de beschermkap vast met de bevestigings- bouten

Aanwijzing 'UDDLGHVFKURHYHQVOHFKWVKDQGYDVWDDQ Aanwijzing 9HUZLMGHUYyyUKHWVWDUWHQYDQKHWDSSDUDDW GHVQLMEHVFKHUPLQJRSKHWGUDDGPHV Aanwijzing 'HJD]RQWULPPHUNDQYRRUKHWPDDLHQYDQ NOHLQHJD]RQV

(Typ 2) Î Plaats de middengreep op de gazontrimmer

Î Bevestig de middengreep met de zeskantbout en de knopmoer op gazontrimmer

(Typ 2) De plantenbeschermingsbeugel beschermt bij het trimmen struiken, bomen en perkplanten. Î Trek de plantenbeschermingsbeugel iets uit elkaar zodat deze op de trimmer kan worden aange- bracht

Î Steek de plantenbeschermingsbeugel in de houder op de trimmer tot deze vastklikt

Aanwijzing %LMGHUDQGDIZHUNLQJPRHWGHSODQWHQEH- schermingsbeugel met 180° naar achteren worden gedraaid. Instellingen voor gebruik WAARSCHUWING! Gevaar voor verwondingen door het snijgereedschap. ¾ Instellingen aan het apparaat enkel bij uitgeschakelde motor en stilstaande maaikop uitvoeren. ¾ Grijp niet in de roterende maaikop. ¾ Trek vóór werkzaamheden aan het gereedschap altijd de stekker uit het stopcontact! Telescoopsteel instellen

De telescoopsteel kan op de lichaamslengte van de gebruiker worden ingesteld. Î Open de snelsluiting

Î Trek de telescoopsteel uit elkaar of schuif hem in elkaar tot de ideale lengte is bereikt

Î Sluit de snelsluiting

(Typ 2) De middengreep kan voor makkelijker werken in verschillende kantelposities worden ingesteld. Î Maak de knopmoer op de middengreep los

Î Draai de knopmoer op de middengreep weer vast

De trimkop van de gazontrimmer kan in 4 verschil- lende horizontale werkhoeken worden ingesteld om makkelijker te kunnen werken. Zo kunt u moei- lijk toegankelijke locaties in de tuin comfortabel bereiken. Î Druk op de vergrendelknop en houd deze inge- drukt

Î De vergrendelknop loslaten. 3 De kop van de gazontrimmer klikt hoorbaar vast. Randafwerkingsfunctie instellen

De functie van de randafwerking maakt nauwkeurig trimmen langs de gazonrand mogelijk

- alleen bij Typ 2 nodig. Î Druk de vergrendelknop in

en draai tegelijker- WLMGGHWULPPHUNRSQDDUOLQNV

Î De vergrendelknop loslaten. 3 De trimmerkop klikt hoorbaar vast. Aanwijzing 9RRUQRUPDDOWULPPHQNQLSSHQPRHWGH SODQWHQEHVFKHUPLQJVEHXJHO7\SZHHU QDDUYRUHQZRUGHQJHGUDDLGRPGH planten tegen de trimdraad te beschermen . Gebruik WAARSCHUWING! Gevaar voor verwondingen door het snijgereedschap. ¾ Schakel de motor uit, wacht tot het maaimechanisme tot stilstand is gekomen en trek de stekker uit het stopcontact voordat u aanpassingen of andere werkzaamheden aan het apparaat uitvoert. Bedrijfstijden Î Neem de regionale voorschriften in acht. Î Vraag de toegestane gebruikstijden op bij de lokale regelgevende instantie. Kabel in de trekontlasting leiden

De trekontlasting in de bovengreep voorkomt onbe- doeld lostrekken van de verlengkabel. Î Bevestig de verlengkabel in de trekontlasting, zoals afgebeeld.Onderhoud

Aansluiting op het stopcontact (230 V, 50 Hz) WAARSCHUWING! Gevaar van letsel of materiële schade. ¾ De netspanning aanhouden. ¾ De spanning van de stroombron moet overeenkomen met de gegevens op het typeplaatje van het apparaat. ¾ Het apparaat mag enkel worden aangesloten op een stopcontact dat

PHWHHQ$WUDJH]HNHULQJRI/6

schakelaar type B) is uitgerust. Aanwijzing

• Wij raden aan om het apparaat enkel aan te sluiten op stopcontacten die met een aardlek- schakelaar (RCD) met een foutstroom van niet PHHUGDQP$]LMQEHYHLOLJG

• Vervangende onderdelen zijn verkrijgbaar voor

RXGHLQVWDOODWLHV5DDGSOHHJHHQJHNZDOL¿FHHUG

elektricien. In- / uitschakelen van het apparaat

WAARSCHUWING! Gevaar op letsel door roterende maaidraad. ÂApparaat loopt na! ¾ Wacht altijd de stilstand van het snijgereedschap af. ¾ Houd de trimmer tijdens het inschakelen evenwijdig aan het gras. Het apparaat inschakelen Î Druk de vergrendelingsschakelaar in op de hand- greep

Î Bedien tegelijkertijd de aan/uit-schakelaar op de handgreep

Î Laat de vergrendelingsschakelaar weer los. 3 De machine is in gebruik. Apparaat uitschakelen Î Om het apparaat uit te schakelen, laat u de aan-/ uitschakelaar los

3 Het apparaat is uitgeschakeld. Aanwijzing Het maaimechanisme loopt na het uitscha- NHOHQQRJHYHQWMHVGRRU Draadtoevoer Typ 1

Î Tik het lopende apparaat met de aantipknop op een vast ondergrond, bijv. een tegel (aandruk- kracht ca. 3 kg). Er wordt automatisch ca. 1,5 cm snijdraad toegevoerd. Typ 2 Elke keer bij het in- en uitschakelen wordt de draad uit de draadbox automatisch bijgesteld. Aanwijzing 9DDNLQHQXLWVFKDNHOHQ]RQGHUGDWKLHUYRRU HHQUHGHQLVOHLGWWRWYHUKRRJGHVOLMWDJHYDQ de draad. Aanwijzing $OVGHVQLMGUDDGGRRUVOLMWDJHWLMGHQVEHGULMI WHNRUWZRUGWKHWDSSDUDDWXLWHQZHHU LQVFKDNHOHQRPGHZHUNOHQJWHYDQGH VQLMGUDDGDXWRPDWLVFKWHYHUOHQJHQ Onderhoud WAARSCHUWING! Gevaar van letsel of materiële schade. ¾ Onderhouds- en reinigingswerkzaamheden aan het apparaat mogen alleen bij uitgeschakelde motor en stilstaande maaikop worden uitgevoerd. ¾ Vóór alle werkzaamheden moet de voedingsstekker uit het stopcontact worden getrokken! ¾ Laat reparatie- en onderhoudswerkzaamheden en het vervangen van veiligheidselementen DOOHHQGRRUJHNZDOL¿FHHUGHYDNPHQVHQ of een gespecialiseerde werkplaats uitvoeren. Reiniging van de trimmer Î Schakel de trimmer uit en wacht tot de maaikop tot stilstand is gekomen. Î Reinig het apparaat na elk gebruik met een hand- veger. Î Verwijder ook regelmatig grasresten uit de ventila- tiesleuven en aan de onderkant van het apparaat. Let op! Apparaat niet met water reinigen.Onderhoud

Draadspoel vervangen

WAARSCHUWING! Gevaar voor letsel door het snijgereedschap. ¾ Instellingen aan het apparaat enkel bij uitgeschakelde motor en stilstaande maaikop uitvoeren. ¾ Grijp niet in de roterende maaikop. ¾ Vóór alle werkzaamheden moet de voedingsstekker uit het stopcontact worden getrokken! Typ 1 Î Druk de vergrendelingsnokjes op het spoeldeksel samen

en trek hem er met de draadspoel af

Î Verwijder de draadspoel

Î Verwijder eventueel aanwezige vervuiling. Î Plaats een nieuwe draadspoel in het spoel- deksel

Î Rijg de draadeinden door de ogen van het spoel- deksel

Î Trek, na het inrijgen en in elkaar zetten van de draadspoel in het spoeldeksel, krachtig aan de beide draadeinden om deze los te maken uit de vasthoudsleuven van de draadspoel. Î Zet het spoeldeksel samen met de draadspoel zo op de draadspoel-houder dat de beide ver- grendelingsnokjes van het spoeldeksel merkbaar vastklikken

Î Druk het spoeldeksel gelijktijdig bij beide vergren- delingsnokjes samen

Î Verwijder de draadspoel

Î Verwijder eventueel aanwezige vervuiling. Î Leg een nieuwe draadspoel in de behuizing

Î Haal de draadeinden door de ogen van de draadbox

Î Trek krachtig aan de beide draadeinden om deze uit de vasthoudsleuven van de draadspoel los te maken. Î Zet het spoeldeksel samen zo op de draadspoel- houder dat de beide vergrendelingsnokjes merk- baar vastklikken

WAARSCHUWING! Gevaar van verwondingen door roterende maaikop. ÂBij het inschakelen wordt de draad op werklengte geknipt. ¾ Schakel het apparaat enkel in werkpositie in. Transport en opslag WAARSCHUWING! Gevaar voor letsel door het snijgereedschap. ¾ Vóór elk transport en elke opslag de trimmer uitschakelen en wachten tot het snijgereedschap stilstaat. ¾ De stekker uit het stopcontact trekken! Opslag Î Reinig uw machine na elk seizoen grondig. Î Sla uw trimmer in een schone en droge ruimte op. Î Bescherm de gazontrimmer bij langere opslag tegen roest/oxidatie.Verhelpen van storingen

Garantie In elk land gelden de door ons bedrijf of door de importeur opgegeven garantiebepalingen. Storin- gen aan uw apparaat verhelpen wij kosteloos in het kader van de garantie, indien een materiaal- of productiefout hiervan de oorzaak is. Neem voor garantie contact op met uw verkoper of de dichtstbij- zijnde vestiging. EG-conformiteitsverklaring 0HHULQIRUPDWLHRYHUKHWDSSDUDDWYLQGWXLQ GHDSDUWELMJHYRHJGH(*FRQIRUPLWHLWVYHU- NODULQJGLHHHQEHVWDQGGHHOYDQGHJH- EUXLNVKDQGOHLGLQJLV Milieuvriendelijke verwijdering Elektrisch gereedschap, hun toebehoren en verpak- kingen moeten na afdanking milieuvriendelijk wor- den gerecycled. Voer het elektrische gereedschap niet via het huidhoudelijk afval af! Het voor het recyclen inleveren bij een geschikt inzamelpunt. Verhelpen van storingen WAARSCHUWING! Gevaar van verwondingen of materiële schade ¾ Bezoek bij twijfel altijd een gespecialiseerde werkplaats. ¾ Schakel vóór elke controle of vóór werkzaamheden aan het apparaat de motor uit en trek de voedingsstekker uit het stopcontact. Probleem Mogelijke oorzaak Oplossing Het bijregelen van de draad werkt niet. De draadspoel is leeg. Vervang de draadspoel. De draad is afgebroken en in de draadspoel verdwenen. Verwijder de draadspoel, eventueel de draad opnieuw opwikkelen en de spoel opnieuw plaatsen. De draad zit op de spoel geklemd. De draaid zit vast op de spoel. Verwijder het vastzittende deel van de draad, eventueel de draad opnieuw op- wikkelen en de spoel opnieuw plaatsen. Motor loopt niet. Geen netspanning. Controleer de voeding en laat die eventu- eel repareren door een elektrotechnicus. Kabelschade: Let op! Elektrische schok door beschadigde kabel! De zekering wordt niet altijd geactiveerd, wan- neer de kabel doorgesneden of beschadigd is. Î Raak de kabel niet aan, voordat de voedings- stekker uit het stopcontact is getrokken. De trimmer begint sterk te trillen. Aandrijving wordt geblokkeerd of het lager is defect. Laat de trimmer in een gespecialiseerde werkplaats inspecteren en eventueel repareren. De draad breekt te vaak af. Er bestaat draadcontact met vast objecten zoals hekken, bomen enz. Gebruik afhankelijk van de uitvoering de plantenbeschermingsbeugel.Symbolförklaring
