GEBRUIKSAANWIJZING Lycos 40230 Set Wolf Garten

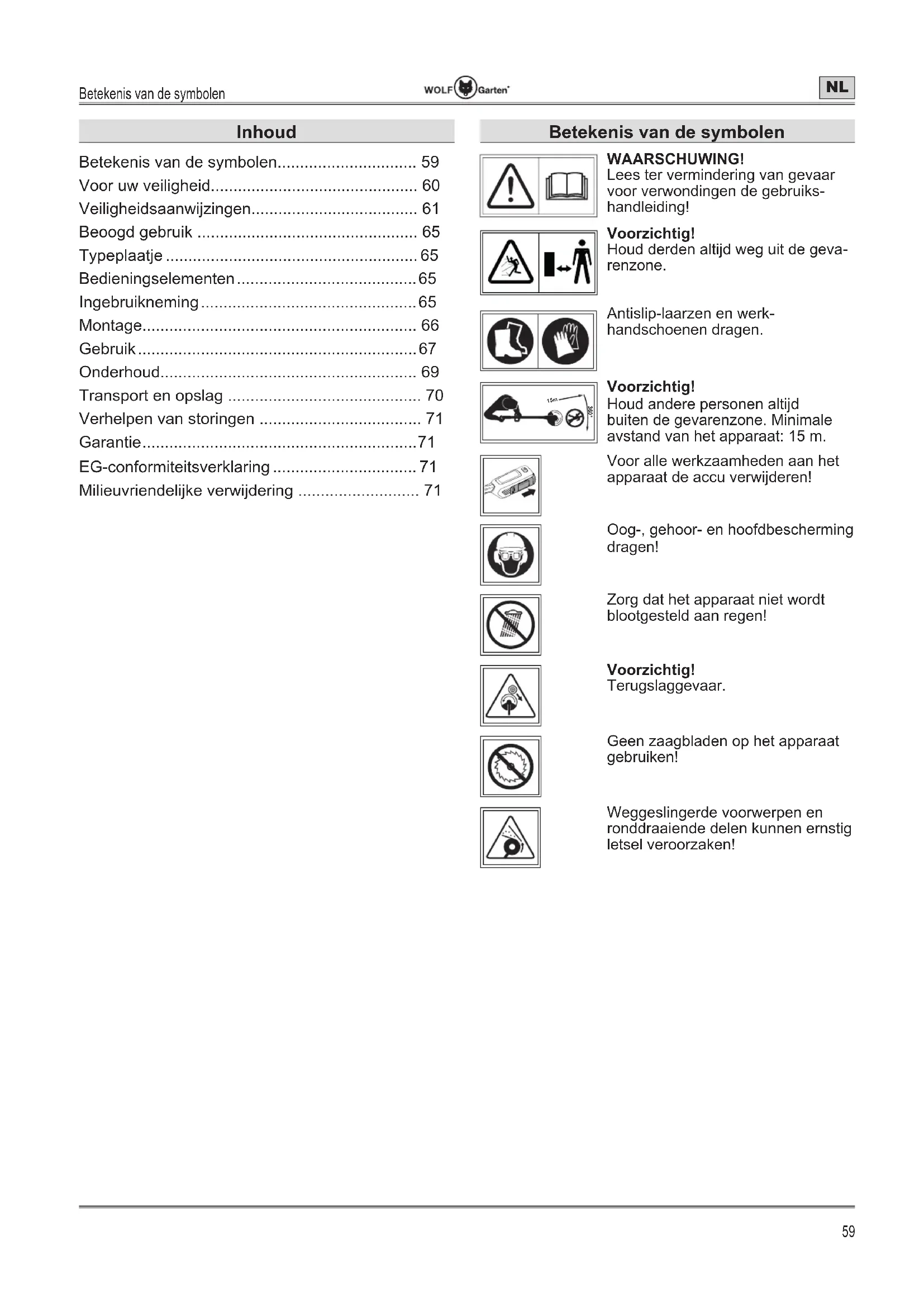

Betekenis van de symbolen WAARSCHUWING! Lees ter vermindering van gevaar voor verwondingen de gebruiks- handleiding! Voorzichtig! Houd derden altijd weg uit de geva- renzone. Antislip-laarzen en werk- handschoenen dragen.

• 15m Voorzichtig! Houd andere personen altijd buiten de gevarenzone. Minimale avstand van het apparaat: 15 m. Voor alle werkzaamheden aan het apparaat de accu verwijderen! Oog-, gehoor- en hoofdbescherming dragen! Zorg dat het apparaat niet wordt blootgesteld aan regen! Voorzichtig! Terugslaggevaar. Geen zaagbladen op het apparaat gebruiken! Weggeslingerde voorwerpen en ronddraaiende delen kunnen ernstig letsel veroorzaken! Inhoud Betekenis van de symbolen p. 59
• Voor uw veiligheid p. 60
• Veiligheidsaanwijzingen p. 61
• Beoogd gebruik p. 65
• Typeplaatje p. 65
• Bedieningselementen p. 65
• Ingebruikneming p. 65
• Montage p. 66
• Gebruik p. 67
• Onderhoud p. 69
• Transport en opslag p. 70
• Verhelpen van storingen p. 71
• Garantie p. 71
• EG-conformiteitsverklaring p. 71
• Milieuvriendelijke verwijdering Voor uw veiligheid p. 71

WAARSCHUWING! Lees voor het eerste gebruik van uw apparaat deze gebruikshandleiding zorgvuldig en handel daarnaar. Bewaar deze gebruikshandleiding voor later gebruik of de volgende eigenaar. Î Lees vóór de eerste ingebruikname absoluut de veiligheidsaanwijzingen! Bij niet-naleving van de gebruikshandleiding en de veiligheidsaanwijzingen kunnen beschadi- gingen aan het apparaat en gevaren voor de bediener en andere personen ontstaan. Î Alle personen, die met de ingebruikname, bedie- ning en onderhoud van het apparaat te maken KHEEHQPRHWHQRYHUHHQNRPVWLJ]LMQJHNZDOL¿- ceerd. Verbod op eigenmachtige wijzigingen en ombouw Het is verboden wijzigingen aan het apparaat aan te brengen of hier aanbouwapparaten van te maken. Zulke wijzigingen kunnen leiden tot per- soonlijk letsel en storingen. Î Reparaties aan het apparaat mogen alleen worden uitgevoerd door hiertoe opgedragen en opgeleide personen. Gebruik hierbij altijd de originele reserveonderdelen. Daarmee wordt verzekerd, dat de veiligheid van het apparaat in stand wordt gehouden. Informatiesymbolen in deze handleiding De tekens en symbolen in deze handleiding moe- ten u helpen, de handleiding en het apparaat snel en veilig te gebruiken. Aanwijzing ,QIRUPDWLHRYHUKHWPHHVWH௺HFWLHYHRI SUDNWLVFKHJHEUXLNYDQKHWDSSDUDDW Î Actiestap Vraagt u om een actie. 3 Actieresultaat Hier vindt u het resultaat van een reeks actie- stappen. [1]Positienummer Positienummers zijn in de tekst met vierkante haakjes [ ] aangegeven.

Illustratiekenmerk Illustraties zijn met letters aangegeven en in de tekst gemarkeerd.

Actiestapnummer De vermelde volgorde van actiestappen is met nummers aangegeven in de tekst. Gevarenniveaus van waarschuwingsaanwij- zingen In deze gebruikshandleiding worden de volgende gevarenniveaus gebruikt om op potentieel gevaarli- jke situaties te wijzen: GEVAAR! De gevaarlijke situatie doet zich onmid- dellijk voor en leidt, indien de maatrege- len niet worden opgevolgd, tot ernstige verwondingen tot dodelijk letsel. WAARSCHUWING! De gevaarlijke situatie kan ontstaan en leidt, indien de maatregelen niet worden opgevolgd, tot ernstig letsel of de dood. VOORZICHTIG! De gevaarlijke situatie kan ontstaan en leidt, indien de maatregelen niet worden opgevolgd, tot licht of matig letsel. Let op! Een mogelijk schadelijke situatie kan ontstaan en leidt, indien deze niet wordt vermeden, tot materi- ele schade. Opbouw van de veiligheidsaanwijzingen GEVAAR! Soort en bron van het gevaar! ÂGevolgen bij niet naleven ¾ Maatregel voor de veiligheid Voor uw veiligheidVeiligheidsaanwijzingen

Veiligheidsaanwijzingen Bescherming van uzelf en andere personen ¾ Dit apparaat mag niet worden gebruikt door kinderen jonger dan 16 jaar of personen met een lichamelijke, sensorische of geestelijke beperking of door personen met onvoldoende ervaring en kennis. Ook personen die niet vertrouwd zijn met deze gebruiksaanwijzing, mogen de machine niet gebruiken. Plaatselijke voorschriften kunnen een leeftijdsbeperking voor gebruikers opleggen. ¾ Om veiligheidsredenen mogen kinderen of an- dere personen, die de gebruiksaanwijzing niet kennen, het apparaat niet gebruiken. Plaatse- lijke voorschriften kunnen de minimumleeftijd van de gebruiker bepalen. ¾ Neem het apparaat niet in gebruik, wanneer er personen (vooral kinderen) of dieren dicht in de buurt zijn. Zorg dat kinderen niet met het apparaat spelen. ¾ Onderbreek het gebruik van het apparaat, als u merkt dat er personen (vooral kinderen) of huisdieren in de buurt zijn. ¾ Reiniging en onderhoud mogen niet door kinderen worden uitgevoerd. ¾ Schakel de motor alleen in, wanneer uw voeten en handen op veilige afstand van de snij-inrichting zijn. ¾ Verwijder de accu altijd uit de machine, als u deze onbewaakt achterlaat of bij het verhel- pen van een blokkering. ¾ Draag bij het werken met of aan het appa- raat altijd antislipschoenen en een lange broek alsmede andere geschikte persoonlij- ke beschermingsmiddelen (veiligheidsbril, gehoorbescherming, werkhandschoenen, beschermende kleding enz.). Het dragen van persoonlijke beschermingsmiddelen vermindert het gevaar voor letsel. Vermijd het dragen wijde losse kleding, etc., die kan worden gegrepen door het snijgereedschap. Werken zonder ge- hoorbescherming kan tot gehoorverlies leiden. ¾ De bediener of gebruiker is verantwoordelijk bij ongevallen en schade bij andere personen of hun eigendommen. ¾ Gebruik het apparaat niet wanneer u moe of ziek bent of onder de invloed van drugs of medicijnen staat. Vóór het gebruik ¾ Maak uzelf vóór aanvang van werkzaamheden met het apparaat vertrouwd met zijn functies en bedieningselementen. ¾ Gebruik nooit een apparaat waarvan de schakelaar defect is en niet meer in- of uit- geschakeld kan worden. Laat deze door een JHNZDOL¿FHHUGYDNPDQRIHHQJHVSHFLDOLVHHUGH werkplaats repareren. ¾ Controleer het apparaat vóór elk gebruik op beschadigingen. Vervang beschadigde onder- delen. ¾ Zorg ervoor dat alle verbindingselementen aangebracht en bevestigd zijn. Vervang een snijkop die gescheurd, gesprongen of anderszins beschadigd is. Zorg ervoor dat de snijkop correct gemonteerd en goed bevestigd is. Zorg ervoor dat de kap van het snijopzetstuk goed bevestigd is en geplaatst is zoals aanbevolen. Het niet in acht nemen van deze aanwijzingen kan tot letsel bij gebruikers en toeschouwers leiden en kan het gereedschap beschadigen. ¾ Controleer dat de middengreep in de voorge- schreven stand staat. Neem hiervoor de aanwijzingen in hoofdstuk "Middengreep monteren / instellen" in acht. ¾ Gebruik alleen originele reservedraad met een diameter van max. 2,4 mm. Gebruik nooit een met metaal versterkt snoer, koord, draad, ketting of iets dergelijks. Deze kunnen afbreken en tot gevaarlijke projectielen worden. ¾ Wees u altijd bewust van het verwondingsge- vaar voor hoofd, handen en voeten. ¾ Draag bij werken aan de snijkop altijd werk- handschoenen om verwondingen door scher- pe randen of messen te voorkomen. ¾ De machine mag nooit worden gebruikt met beschadigde of ontbrekende veiligheidsvoor- zieningen of afdekkingen. Laat deze door een GDDUWRHJHNZDOL¿FHHUGYDNPDQRIJHVSHFLDOLVHHU- de werkplaats repareren of indien nodig vervan- gen. ¾ Vergewis u er voor het gebruik van, dat er geen takken, stenen, draden enz. op het gras liggen en houd tijdens het trimmen steeds rekening met dergelijke obstakels.Voor uw veiligheid

¾ Houd kinderen, toeschouwers en dieren minstens 15 m uit de buurt. Er bestaat voor toeschouwers altijd een risico om door weg- geslingerde objecten geraakt te worden. Toe- schouwers dienen oogbescherming te dra- gen. Als iemand bij u in de buurt komt, dient u het apparaat onmiddellijk uit te schakelen. ¾ Voor het uitvoeren van instellingen en het reinigen van de machine, de machine uitscha- kelen en de accu verwijderen. ¾ De gebruiksaanwijzing van de accu en het laadapparaat voor de accu lezen en opvolgen. Tijdens het gebruik ¾ Wees voorzichtig en voorkom letsel aan han- den en voeten door het maaigereedschap. ¾ Verwijder de accu uit de machine: - altijd als u van de machine wegloopt. - voordat u blokkeringen verwijdert. - voor het controleren, reinigen of werken aan de machine. - na het raken van een vreemd voorwerp, om de machine te controleren op beschadigingen. - voor een directe controle, als het apparaat sterk begint te trillen. ¾ Werk met het apparaat niet in een explosie- gevaarlijke omgeving, waarin zich brandbare

YORHLVWRႇHQJDVVHQRIVWRႇHQEHYLQGHQ+HW

apparaat kan vonken afgeven, die het stof of de dampen kunnen doen ontsteken. ¾ Laat bij werkonderbrekingen het apparaat nooit onbeheerd en bewaar het op een veilige plaats. ¾ Houd het apparaat tijdens het inschakelen evenwijdig aan het gras om gevaar voor letsel te voorkomen. ¾ Houd ook tijdens het werk een veilige afstand tot de roterende draad / het maaimes. ¾ Grijp niet in de roterende draad of het maai- mes. ¾ Pak geen draaiende onderdelen vast. ¾ Wees voorzichtig dat u geen verwondingen oploopt door het draadmes. ¾ Na het uittrekken van een nieuwe draad, de trimmer altijd in de normale werkpositie hou- den, vóór het inschakelen van het apparaat. ¾ Draag altijd geschikte oog- en gehoorbescher- ming! ¾ De beschermkap moet altijd aangebracht zijn als u het apparaat als gazontrimmer gebruikt. Beide trimdraden moeten voor het gebruik uitgetrokken zijn en de juiste draad moet geïn- stalleerd zijn. De trimdraad mag niet verder dan het einde van de afdekking uitgetrokken zijn. ¾ De beschermkap moet altijd aangebracht zijn als u het apparaat als bosmaaier met maaimes gebruikt. ¾ Controleer vóór het inschakelen van de ma- chine dat de draadspoel of het maaimes met geen voorwerp in aanraking komt. ¾ Stel de middengreep in op uw lichaamslengte zodat u het gereedschap goed kunt vasthou- den. ¾ Gebruik het apparaat alleen bij daglicht of bij goed kunstlicht. ¾ Gebruik dit apparaat alleen voor het doel waarvoor het bestemd is. ¾ Houd het apparaat tijdens het gebruik altijd met beide handen vast: één hand op de hand- greep, de andere hand op de middengreep. ¾ Draag tijdens het gebruik altijd de draagriem. ¾ Werk in afwisselende werkhoudingen en las op tijd rustpauzes in, om vermoeidheid en uitputting te voorkomen. ¾ Vermijd een abnormale lichaamshouding. Zorg dat u stevig staat en steeds uw even- wicht bewaart. Let vooral goed op als u over hellingen loopt. Ren nooit, maar beweeg in een rustig tempo voorwaarts. Daardoor kunt u het apparaat in onverwachte situaties beter onder controle houden. ¾ Wees zeer voorzichtig als u achteruit loopt. Struikelgevaar! ¾ De accu bij het transport van/ naar de ver- schillende werklocaties verwijderen. ¾ De op de machine gemonteerde schakelin- richtingen mogen nooit worden overbrugd of gewijzigd. ¾ Raak met de draadkop geen randen van muren aan. Wanneer de draadkop aan sterke schokken wordt blootgesteld, moet u bedacht zijn op sterke trillingen van de handgreep. Wanneer dat het geval is, moet het apparaat door HHQJHNZDOL¿FHHUGYDNPDQRILQHHQJHVSHFL- aliseerde werkplaats worden gecontroleerd en indien nodig worden gerepareerd. VeiligheidsaanwijzingenVoor uw veiligheid

Aanvullende aanwijzingen voor het gebruik van het maaimes ¾ Houd de middengreep met afstandshouder altijd tussen gebruiker en maaiopzetstuk. ¾ Maai met het snijmes nooit op 75 cm of hoger boven de grond. ¾ Terugstoten kunnen optreden als het draaien- de mes een voorwerp raakt dat niet onmiddel- lijk kan worden gesneden. ¾ Terugstoten kunnen sterk genoeg zijn om het apparaat en/of de gebruiker in een willekeuri- ge richting te slingeren en hem de controle over het apparaat te laten verliezen. ¾ Terugstoten kunnen zonder waarschuwing optreden wanneer het mes vasthaakt, vast- klemt of geblokkeerd wordt. Dit kan gemakke- lijk gebeuren in een omgeving waar het te maaien materiaal moeilijk te overzien is. ¾ Maai niets met het maaimes dat dikker is dan 12,7 mm. Anders kunnen er hevige terugsto- ten optreden. ¾ Bij gebruik met het maaimes moet de be- schermkap altijd gemonteerd zijn. ¾ Probeer niet om het mes aan te raken of tegen te houden wanneer het draait. ¾ Een nog draaiend mes kan verwondingen veroorzaken, ook nadat het apparaat is uitge- schakeld. Houd het apparaat vast tot het mes volledig stilstaat. ¾ Wanneer u met het mes een vreemd voor- werp raakt of het mes daarin vastraakt, dient u de motor onmiddellijk uit te zetten en te controleren of er schade is ontstaan. Laat de schade verhelpen voordat u het apparaat verder gebruikt. Gebruik het apparaat niet met een verbogen, gescheurd of stomp mes. Gooi een verbogen, kromgetrokken, gescheurd of gebroken mes weg. ¾ Slijp het mes niet. Het geslepen mes kan tijdens het gebruik afbreken. Dit kan ernstig letsel tot gevolg hebben. Vervang het mes. ¾ Het apparaat alleen transporteren of opslaan met gemonteerde veiligheidsafscherming om het maaimes. Aanwijzingen m.b.t. trillingen: ¾ 'HHႇHFWHQYDQWULOOLQJHQNXQQHQVFKDGHDDQ zenuwen en storingen in de bloedcirculatie in handen en armen veroorzaken. ¾ Draag bij het werken in een koude omgeving warme kleding en houdt uw handen warm en droog. ¾ Pauzes houden. ¾ Merkt u dat de huid bij uw vingers of handen gevoelloos wordt, jeukt, zeer doet of wit ver- kleurt, stop dan met werken met het apparaat en bezoek eventueel een arts. ¾ De aangegeven trillingsemissiewaarden: - Zijn volgens een genormeerde testprocedure gemeten. - Maken de inschatting van de emissies van het elektrische gereedschap en de vergelijking ver- schillende elektrische gereedschappen mogelijk. Afhankelijk van de gebruiksomstandigheden, de toestand van het elektrisch gereedschap of de werkgereedschappen, kan de werkelijke belasting hoger of lager uitvallen. Houd bij het inschatten rekening met werkonderbrekingen en fasen met HHQJHULQJHUHEHODVWLQJ'H¿QLHHUEHVFKHUPLQJV- PDDWUHJHOHQRSEDVLVYDQGHGHVEHWUHႇHQGH aangepaste geschatte waarden, bijv. organisatori- sche maatregelen. Na het gebruik ¾ Schakel de machine uit, verwijder de accu en controleer de machine op beschadiging. Let op, gevaar! Het snijgereedschap loopt na! ¾ Bij het uitvoeren van onderhouds- en reini- gingswerkzaamheden aan de machine, de machine uitschakelen en de accu verwijderen. ¾ Wacht altijd tot het maaigereedschap volledig tot stilstand is gekomen en geen bewegende gevaarlijke onderdelen aanraken, zonder eerst de accu te verwijderen. ¾ Alle werkzaamheden aan het apparaat, zoals het vervangen van de snijdraad, het om- bouwen naar het gebruik met het maaimes, instellingswerkzaamheden, reiniging enz. mogen alleen worden uitgevoerd als de accu verwijderd is. ¾ Gebruik voor vervanging alleen origineel draad /originele snijmessen en let op de mon- tage-instructies. ¾ Zorg ervoor dat de ventilatiesleuven vrij zijn van vuil. VeiligheidsaanwijzingenVoor uw veiligheid

¾ Apparaat niet met water reinigen. ¾ Berg de trimmer op een veilige plaats op. ¾ Berg de trimmer buiten het bereik van kinde- ren op. ¾ Zelf geen reparaties aan de machine uitvoe- ren, maar laat deze alleen door een gekwa- OL¿FHHUGYDNPDQRIHHQJHVSHFLDOLVHHUGH werkplaats uitvoeren. ¾ Laat de machine afkoelen, voor het wegleg- gen/opbergen. Algemene veiligheidsaanwijzingen ¾ Het niet metalen maaigereedschap nooit ver- vangen door een metalen maaigereedschap! ¾ Wacht altijd tot het maaigereedschap volledig tot stilstand is gekomen en geen bewegende gevaarlijke onderdelen aanraken, zonder eerst de accu te verwijderen. ¾ Vervangingsonderdelen moeten voldoen aan de door de fabrikant vastgelegde eisen. Gebruik daarom alleen originele vervangingson- derdelen of de door de fabrikant goedgekeurde vervangingsonderdelen. Bij het vervangen altijd de meegeleverde inbouwinstructies opvolgen en de accu vooraf verwijderen. ¾ Laat reparaties uitsluitend door een gekwali- ¿FHHUGYDNPDQRIHHQJHVSHFLDOLVHHUGHZHUN- plaats uitvoeren. Adressen van gespecialiseer- de werkplaatsen vindt u op onze internetpagina. ¾ Laat altijd alle onderhoudswerkzaamheden op tijd uitvoeren, om de machine in een veilige gebruikstoestand te houden. ¾ Gebruik uitsluitend de hiervoor bedoelde accu's in de elektrische gereedschappen. Het gebruik van andere accu's kan leiden tot letsel en brandgevaar. ¾ Dit apparaat is bedoeld voor het onderhoud van gazonranden en kleinere gras- en ga- zonoppervlakken en, bij gebruik met een maaimes, voor het maaien van plantenwoeke- ring, struiken en kreupelhout rond het huis. Wegens gevaar voor lichamelijk letsel van de gebruiker of andere personen mag het apparaat niet voor andere doeleinden worden gebruikt. ¾ Gebruik het apparaat alleen bij droog weer. Houd het apparaat uit de buurt van regen of vocht en gebruik het niet tijdens een onweersbui. Het binnendringen van water in het apparaat verhoogt het risico op elektrische schokken. ¾ Ook bij inachtneming van alle veiligheids- en bedieningsinstructies bestaat altijd een restri- sico op letsel en materiële schade. Wees u hier altijd bewust van. ¾ Gebruik het apparaat niet bij regen of onweer. ¾ Vervang alle versleten of beschadigde aanwij- zingsborden op het apparaat. ¾ Gebruik alleen de door de fabrikant vrijgege- ven accu's en laadapparaten. De beschrijving van de vrijgegeven accu's / laadapparaten kunt u vinden in de bijgevoegde EG-conformiteitsver- klaring. ¾ Gebruik nooit onderdelen, accessoires of opzetstukken zoals meerdelige metalen snijgereedschappen met zaagkettingen en klepelmessen die niet zijn goedgekeurd voor dit apparaat. Ernstig letsel bij de gebruiker of beschadiging van het apparaat kan het gevolg zijn. Bovendien kan de garantie vervallen. ¾ Houd het apparaat schoon en let erop dat er geen planten of andere voorwerpen tussen de snijkop en de beschermkap vast komen te zitten. VeiligheidsaanwijzingenBeoogd gebruik

Beoogd gebruik Deze grastrimmer / bosmaaier is uitsluitend bestemd

• voor gebruik rondom het huis en in de tuin,

• met draadknop voor het maaien van grasranden en kleine of moeilijk bereikbare grasoppervlak- ken (bijv. onder struiken),

• met maaimes voor het maaien van wildgroei, struiken en kreupelhout.

• volgens de beschrijvingen en veiligheidsvoor- schriften in deze gebruiksaanwijzing. Elk ander of verdergaand gebruik geldt als niet beoogd. De gebruiker is aansprakelijk voor schade door niet beoogd gebruik. Niet-bedoeld gebruik Dit apparaat mag niet worden gebruikt op openbare plaatsen, in parken, sportinstallaties, aan wegen enz., en ook niet in de land- en bosbouw. Vanwege fysieke gevaren voor de gebruiker mag het apparaat niet worden gebruikt voor het knippen

YDQGLNNHWDNNHQHQKHW¿MQKDNNHQLQGH]LQYDQ

composteren. Typeplaatje Positie Het typeplaatje vindt u op de behuizing van het apparaat. Aanwijzing 'HPDUNHULQJEH]LWR௻FLsOHZDDUGHHQ mag niet gewijzigd of onleesbaar gemaakt worden. Opbouw XXX W XX kg XXXX min

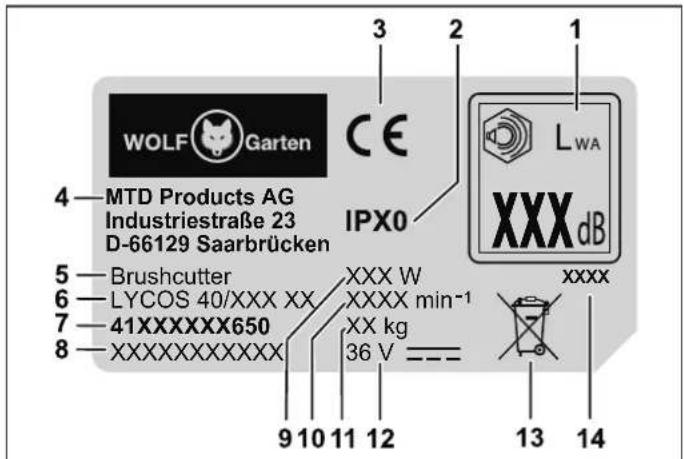

41XXXXXX650 XXXXXXXXXXX XXXX xxx 1 Gegarandeerde geluidsemissie 2 Beschermingsklasse/beschermingssoort 3 CE-markering fabrikant 4 Fabrikant 5 Apparaatgroep 6 Modelnaam 7 Modelnummer 8 Serienummer 9 Vermogen 10 Motortoerental in min

11 Gewicht 12 Netspanning, stroomtype 13 Afvoeraanwijzing 14 Bouwjaar Bedieningselementen Bedieningselementen

Haak voor de draagriem 5 Middengreep 6 Bevestigingshuls 7 Beschermkap 8 Draadspoel 9 Draadafsnijder 10 Accuvak 11 Aan-/uitschakelaar 12 Vergrendelingsschakelaar 13 Afstandhouder 14 Draagriem 15 Moer voor vasthoudklok 16 Vasthoudklok 17 Maaimes 18 Mesbeschermkap maaimes Ingebruikneming Aanvullende documentatie Neem het apparaat pas in gebruik, wanneer u beschikt over de meegele- verde gebruikshandleidingen van het laadapparaat en de accu en u deze hebt begrepen en in acht genomen. Accu laden WAARSCHUWING! Gevaar van letsel of materiële schade. ¾ Accu uitsluitend met het door de fabri- kant vrijgegeven laadapparaat laden. De aanduiding van de vrijgegeven laadap- paraten kunt u vinden in de bijgevoegde EG-conformiteitsverklaring.Montage

Let op! De accu wordt gedeeltelijk opgeladen geleverd. De accu voor het eerste gebruik volledig opladen, om de volledige capaciteit van de accu te waarborgen. Î De accu opladen volgens de aanwijzingen in de aanvullende documentatie. Bedrijfstijden Î Neem de regionale voorschriften in acht. Î Vraag de toegestane gebruikstijden op bij de lokale regelgevende instantie. Montage Beschermkap in elkaar zetten

Î Druk de buitenste rand

in de uitsparing van de beschermkap tot deze vastklikt

Î Maak de buitenste rand vast met de lange schroeven

en draai deze handvast aan

Î Plaats de beschermkap op de trimmerkop

Î Schroef de beschermkap met de korte schroeven

. Draai de schroeven slechts handvast aan. Steel van de trimmereenheid met de bedie- ningssteel verbinden

Î Lijn de stelen zo uit dat de uitsparing en de ver- grendelingspal naar elkaar toe gericht zijn. Î Steek de trimmereenheid in de houder van de bedieningshendel

Î Plaats het bevestigingsstuk

van de midden- greep van boven, tussen de beide verstelbare begrenzers, op de steel van het bedieningsele- ment

Î Plaats de middengreep

op het bevestigings- stuk, zodat de gaten concentrisch boven elkaar liggen

van de zijkant met de uitsparing voor bevestiging van de penkop door de gaten

Î Plaats de onderlegring

vanaf de andere kant op de pen en draai de moer

handvast aan. Î Schroef de afstandhouder

aan de andere kant van de pen handvast aan

Î Lijn de middengreep op de steel uit, zodat de pijl op het bevestigingsstuk in lijn staat met de marke- ringslijn op de steel. Î Bevestig de middengreep in deze positie door de afstandhouder vast te houden en vervolgens de moer vast te draaien

Aanwijzing De verstelbare begrenzers (a) kunnen, af- hankelijk van de uitvoering, of aan de linker- RIUHFKWHUNDQW]LMQJHSODDWVW Aanwijzing Het apparaat mag alleen worden bediend DOVGHPLGGHQJUHHSLQGHYRRUJHVFKUHYHQ stand staat. Dit betekent dat het tussen de twee verstelbare begrenzers (a) moet zijn geplaatst en dat de pijl op het bevesti- gingsstuk en de markeringslijn op de steel tegenover elkaar moeten staan. Middengreep instellen

Î Maak de moer op de middengreep los

Î Schuif de middengreep tussen de twee verstel- bare begrenzers (a) naar de gewenste hoogte

Î Lijn de middengreep op de steel uit, zodat de pijl op het bevestigingsstuk in lijn staat met de marke- ringslijn op de steel en zet de moer weer vast

Aanwijzing Het apparaat mag alleen worden bediend DOVGHPLGGHQJUHHSLQGHYRRUJHVFKUHYHQ stand staat. Dit betekent dat het tussen de twee verstelbare begrenzers (a) moet zijn geplaatst en dat de pijl op het bevesti- gingsstuk en de markeringslijn op de steel tegenover elkaar moeten staan.Gebruik

met de twee karabijn- haken aan de haak van het bedieningselement. Draagriem instellen

Î Stel de draagriem in op de gewenste lengte. De ophanghaak moet op heuphoogte liggen

Aanwijzing 2PHHQEHWHUHFRQWUROHRYHUKHWDSSDUDDWWH hebben en armen en rug niet zo snel te ver- moeien, moet de draagriem bij het gebruik van het apparaat altijd worden gebruikt. Aanwizing Draag het apparaat uit veiligheidsoverwegin- JHQDOOHHQRYHUXZVFKRXGHUGUDJHQHQQLHW om uw hals. De riem heeft een snelsluiting, hiermee kan deze bij problemen snel wor- den losgemaakt. Maaimes monteren

Î Draai de draadkop, tot

het gat in de afstandsring in één lijn ligt met de uitsparing van de aandrij- vingsbehuizing. Î Steek de houderstang

door de uitsparing in het gat en houd deze vast, om het schroefdraad vast te zetten

Î Houd de houderstang vast en draai de draadkop met de klok mee (naar rechts) van de aandrijfas

Î Schuif het maaimes

op de aandrijfas en leg deze gecentreerd op de afstandsring. Druk het maaimes vast. Aanwijzing /HWHURSGDWKHWPDDLPHVJHFHQWUHHUGHQ vlak geplaatst is. Î Plaats de vasthoudklok

op de aandrijfas en het maaimes

tegen de klok in (naar links) op die aandrijfas en draai deze met een draaimoment van 20 Nm aan

Aanwijzing &RQWUROHHUYyyUKHWGH¿QLWLHYHYDVWGUDDL- en of het maaimes goed vastzit. Houd de houderstang vast terwijl je de moer losdraait en vastdraait. Aanwijzing $OVHUJHHQPRPHQWVOHXWHOEHVFKLNEDDULV draai dan de moer met een ringsleutel of de bijgeleverde steeksleutel (afhankelijk van het model) aan totdat de vasthoudklok stevig te- gen het snijmes zit. Draai de moer dan met een hele omwenteling (360°) vast. Î Verwijder de houderstang

Î Verwijder de mesbeschermkap van het maaimes

Aanwijzing Verwijder indien nodig, om beter te kunnen ZHUNHQGHUDQGYDQGHEHVFKHUPNDS0RQ- WHHUGHUDQGZHHURSGHEHVFKHUPNDSDOVX het apparaat met de snijdraad gebruikt. Zie

KRRIGVWXN%HVFKHUPNDSLQHONDDU]HWWHQ

Draadkop monteren Î Demonteer het maaimes in omgekeerde volg- orde, zoals in hoofdstuk "Maaimes monteren" is beschreven

Î Zet de aandrijfkast met de houderstang vast

en draai de draadkop tegen de klok in (naar links) op de aandrijfas. Î Draai de draadkop met de hand vast. Gebruik Accu plaatsen

WAARSCHUWING! Verkeerd gebruik van de accu en het laadapparaat. ÂGevaar voor letsel en materiële schade. ¾ De gebruiksaanwijzing van de accu en het laadapparaat voor de accu lezen en opvolgen. Met de 2-standen vergrendeling kan de werk-, resp. transportmodus van de accu worden ingesteld. Î Schuif de accu in het accuvak tot deze in de ge- wenste positie vastklikt

• De elektrische contacten zijn gescheiden en voorkomen zo ongewilde zelfontlading van de accu tijdens opslag. Stand 2

• De elektrische contacten zijn verbonden en het apparaat is gebruiksklaar.Gebruik

WAARSCHUWING! Gevaar van letsel of materiële schade. ¾ Houd het apparaat tijdens gebruik altijd met beide handen vast. Eén hand omvat de handgreep, de andere hand omvat de middengreep. Î Breng de draagriem aan. Î Bedien de vergrendelingsschakelaar op de hand- greep

Î Bedien tegelijkertijd de aan/uit-schakelaar op de handgreep

3 De machine is in gebruik. Î Druk de Eco-knop

in. 3 Het toerental van de snijkop neemt af. Het lampje op de Eco-knop brandt groen. Aanwijzing Gebruik de ECO-modus alleen voor gebruik met de draadkop. 'H(FRPRGXVYHUOHQJWGHOHYHQVGXXUYDQ KHWDSSDUDDWPHWFD1DKHWXLWHQ ZHHULQVFKDNHOHQYDQKHWDSSDUDDWEOLMIWGH (FRPRGXVDFWLHI9RRUKHWXLWVFKDNHOHQYDQ

GH(FRPRGXVPRHWGH(FRPRGXVQRJ-

maals worden ingedrukt, zodat het apparaat in de normale modus (snel toerental van de snijkop) kan werken. Apparaat uitschakelen

Î Voor het uitschakelen van de machine, de aan/ uit-schakelaar en evt. de boost-schakelaar los- laten

3 Het apparaat is uitgeschakeld. Aanwijzing +HWPDDLPHFKDQLVPHORRSWQDKHWXLWVFKD- kelen nog even door. Vasthouden van het apparaat

Stelt u zich voordat u het apparaat gebruikt in de werkstand. Controleer het volgende:

• De gebruiker draagt de voorgeschreven veilig- heidsuitrusting.

• De draagriem is op de juiste lengte ingesteld.

• De middengreep is goed op de lichaamslengte ingesteld. - De middengreep is correct ingesteld, als u deze met de hand kunt grijpen zonder uw arm te hoeven uitstrekken.

• Het apparaat moet zich onder taillehoogte bevinden.

• Houd de snijkop parallel aan de grond, zodat u de te maaien planten gemakkelijk kunt bereiken zonder voorover te hoeven buigen. Draadafstelling bij gebruik van de draadkop

De draadkop heeft een aantipknop waarmee u de trimdraad kunt vrijgeven zonder de motor te stop- pen. Om meer trimdraad vrij te geven, drukt u de aantipknop van de draadkop een beetje in op de grond terwijl de machine loopt. Aanwijzing De trimdraad moet altijd de max. lengte heb- ben. De draadtoevoer wordt steeds moeilij- ker naarmate de trimdraad korter wordt.Elke keer als de aantipknop aangeraakt wordt, ZRUGWFDPPVQLMGUDDGYULMJHJHYHQ(HQ PHVDDQGHUDQGYDQGHEHVFKHUPNDSNQLSW de draad op de juiste lengte af als er te veel draad wordt vrijgegeven. De aantipknop kan het best op kale of harde grond worden gestoten. Aanwijzing Plaats de aantipknop niet op de grond tijdens het gebruik. De draad kan breken of slijten door: -verward raken in vreemde voorwerpen -normale materiaalmoeheid QRUPDOHVQLMSURFHGXUH -pogingen om dik onkruid te maaien -slagen tegen muren, tuinhekken enz. Tips voor de beste trimresultaten bij het wer- ken met de draadkop Î Houd het snijopzetstuk parallel aan de bodem. Î Maai alleen met de punt van de draad, in het bijzonder langs muren. Maaien met meer dan de punt vermindert het maaivermogen en kan tot overbelasting van de motor leiden. Î Maai gras van meer dan 20 cm hoog in meerdere keren en steeds een stukje korter om voortijdige slijtage van de draad of het aanlopen van de motor te voorkomen. Î Maai indien mogelijk van links naar rechts. Naar rechts maaien levert een beter maaivermogen van het apparaat op. Grasafval wordt dan van de gebruiker af weggeslingerd. Î Beweeg het gereedschap langzaam op de gewenste hoogte in en uit het maaigedeelte. Beweeg zelf vooruit en achteruit of van links naar rechts. Het knippen van kortere stukken leidt tot betere resultaten. Î Knip alleen wanneer gras en onkruid droog zijn. Aanwijzing De levensduur van de snijdraad hangt van het volgende af: -volg de vorige snijpunten -de af te knippen planten -waar ze geknipt worden Zo verslijt draad bijvoorbeeld sneller bij het knippen bij een muur van het huis dan rond een boom.Onderhoud

U krijgt een decoratief resultaat wanneer u alle plan- ten rond bomen, palen, hekken enz. wegmaait. Draai het hele apparaat zodanig dat u de snijkop in een hoek van 30° tot de grond houdt

Gebruik met maaimes Stelt u zich voordat u het apparaat gebruikt in de werkstand. Zie "Apparaat vasthouden". Tips voor het gebruik met het snijmes: Î Maai op regelmatige wijze. Î Zorg ervoor dat u stevig en gemakkelijk staat. Î Gebruik de Eco-modus niet. Het mes heeft dan maximale snijkracht. Daardoor voorkomt u vast- klemmen, blijven steken of schokken van het mes, waardoor ernstig letsel bij de gebruiker of andere personen kan optreden. Î Maai door met bovenste gedeelte van uw lichaam van links naar rechts te draaien. Î Draai het apparaat in dezelfde richting waarin het mes snijdt. Dit bevordert het maaien. Î Zet een of meer stappen naar het volgende gedeelte na het terugzwaaien en ga weer stevig staan. Î Volg de volgende aanwijzingen op om de kans te beperken dat planten zich om het mes wikkelen: - Knip niet in de ECO-modus. - Zwaai van rechts naar links in de te maaien planten. - Vermijd de zojuist afgemaaide planten wanneer u terug zwaait. Accu verwijderen

Onderhoud WAARSCHUWING! Gevaar voor letsel of materiële schade door bewegende onderdelen. ¾ Onderhouds- en reinigingswerkzaam- heden aan het apparaat mogen alleen bij uitgeschakelde motor en stilstaande maaikop worden uitgevoerd. ¾ Voor alle werkzaamheden aan de machi- ne de accu verwijderen. ¾ Apparaat niet met water reinigen. ¾ Reparatie- en onderhoudswerkzaamhe- den en het vervangen van veiligheidsele- PHQWHQDOOHHQGRRUHHQJHNZDOL¿FHHUG vakman of door een gespecialiseerde werkplaats laten uitvoeren. Apparaat reinigen Î Schakel het apparaat uit, wacht tot het maaime- chanisme tot stilstand is gekomen en verwijder de accu. Î Reinig het apparaat na elk gebruik met een hand- veger. Î Verwijder ook regelmatig grasresten uit de ventila- tiesleuven en aan de onderkant van het apparaat. Maaimes reinigen Î Reinig het maaimes met een huishoudreinigings- middel om alle resten te verwijderen. Î Smeer het mes met machineolie om het tegen roest te beschermen. Draadkop reinigen

Î Reinig na elk gebruik de draadkop aan de buiten- kant met een borstel of een doek. Î Reinig de binnenkant van de draadkop regelmatig bij het aanbrengen van een nieuwe trimdraad. Ga verder zoals aangegeven in

in en trek het spoeldeksel eraf

- Verwijder draadresten van de spoel. - Trek de spoel eraf

- Verwijder vuil en afzettingen van de spoelbehui- zing, spoel en spoeldeksel. Reinig de onderde- len met een schone doek. - Spoel weer plaatsen

- Lijn de vergrendelingsnokjes van het spoeldek- sel met de openingen in de spoelbehuizing uit. Druk het spoeldeksel bij de beide vergrendeling- snokjes gelijktijdig samen

en plaats deze op de spoelbehuizing tot deze vastklikt .Transport en opslag

Montage en vervanging van de trimdraad

WAARSCHUWING! Gevaar voor letsel door het snijgereed- schap. ¾ Instellingen aan het apparaat enkel bij uitgeschakelde motor en stilstaande maaikop uitvoeren. ¾ Grijp niet in de roterende maaikop. ¾ Voor alle werkzaamheden aan de machi- ne de accu verwijderen. ¾ Gebruik nooit met metaal versterkt koord, draad, kettingen, touw of iets dergelijks. Deze kunnen afbreken en gevaarlijke projectielen worden en het apparaat ernstig beschadigen. ¾ Gebruik alleen origineel vervangings- draad met een diameter van 2,4 mm. Bij gebruik van een dikkere trimdraad kan de motor oververhit raken of defect raken. Aanwijzing Steeds de aangegeven draadlengte ge- bruiken! Als de draad te lang is, wordt deze VRPVQLHWFRUUHFWWRHJHYRHUG Î Knip de nieuwe trimdraad op een lengte van 4 m af. Î Draai de aantipknop met de klok mee tot de pijlen op de tiptoets en het spoeldeksel overeenkomen

Î Schuif een eind van de trimdraad in het in- laat-draadoogje (LINE IN)

. Schuif de trimdraad zo ver, tot deze ca. 10 cm uit het tegenoverlig- gende draadoogje uitsteekt. Î Trek het uitstekende einde zo ver eruit, tot ca. 2 m trimdraad uit elke draadoogje uitsteekt

Î Houd het spoeldeksel vast en draai de aantipknop met de klok mee, tot ca. 12 cm uit elk draadoogje uitsteekt

Aanwijzing De aantipknop bij het opwikkelen van de draad nooit indrukken! Transport en opslag WAARSCHUWING! Gevaar voor letsel door het snijgereed- schap. ¾ Vóór elk transport en elke opslag de trimmer uitschakelen en wachten tot het snijgereedschap stilstaat. ¾ Verwijder de accu voor transport of opslag. ¾ Monteer de veiligheidsafscherming voor het snijmes na elk gebruik evenals bij transport en opslag. Opslag Î Reinig uw machine na elk seizoen grondig. Î De machine altijd opslaan op een droge en veilige locatie, die ontoegankelijk is voor kinderen. Î Bewaar de accu en het apparaat apart van elkaar. Î De accu opslaan op een koele en droge locatie. Aanbevolen opslagtemperatuur ca. 0 - 23 °C. Houd het apparaat en in het bijzonder zijn plastic delen uit de buurt van remvloeistof, benzine, aardoliehoudende producten, kruipolie enz. Deze EHYDWWHQFKHPLVFKHVWRႇHQGLHGHNXQVWVWRIRQ- derdelen van het apparaat kunnen beschadigen, aantasten of vernielen. Î 0HVWVWRႇHQHQDQGHUHWXLQFKHPLFDOLsQEHYDWWHQ VWRႇHQGLHVWHUNFRUURVLHINXQQHQZHUNHQRSGH metalen delen van het apparaat. Bewaar het ap-

SDUDDWGDDURPQLHWLQGHEXXUWYDQGH]HVWRႇHQ

Î Berg het maaimes goed en achter slot op om het mes tegen beschadiging en gebruik door onbe- voegden te beschermen.Verhelpen van storingen

Verhelpen van storingen WAARSCHUWING! Gevaar van verwondingen of materiële schade ¾ Bezoek bij twijfel altijd een gespecialiseerde werkplaats. ¾ Vóór elke controle of vóór werkzaamheden, de machine uitschakelen en de accu verwijderen. Probleem Mogelijke oorzaak Oplossing Het apparaat schakelt uit. De accu is te heet. Laat de accu afkoelen. De accu is ontladen. De accu opladen. De temperatuur van de machi- ne (elektronica) is te hoog. Laat de machine afkoelen en reinig evt. de ventilatiesleu- ven. Overstroomuitschakeling Bezoek bij herhaald optreden een gespecialiseerde werk- plaats. Het apparaat kan niet worden inge- schakeld. De accu is ontladen. De accu opladen. Overspanningsuitschakeling Bezoek bij herhaald optreden een gespecialiseerde werk- plaats. Overstroomuitschakeling Bezoek bij herhaald optreden een gespecialiseerde werk- plaats. Temperatuur van de accu te hoog of te laag. Laat de accu afkoelen, resp. opwarmen. De accu is defect. Vervang de accu. De draadafstelling werkt tijdens bedrijf niet. De spoel is leeg. Wikkel een nieuw snijdraad op. De vertanding tussen spoel- behuizing en draadspoel is vervuild. Ontdoe de onderdelen met een borstel van vuil. De draad is afgebroken en in de draadspoel getrokken. De draad is op de spoel vast- geklemd. Verwijder de draadspoel en verwijder de draad van de spoel. Monteer de spoel weer en wikkelen de snijdraad opnieuw op. De draad is vastgesmolten op de spoel. Verwijder de draad en wikkel de draad opnieuw op. Sterke trillingen Bevestigingselementen van het apparaat zijn losgekomen. Ga naar een gespecialiseerde werkplaats. Garantie In elk land gelden de door ons bedrijf of door de importeur opgegeven garantiebepalingen. Storin- gen aan uw apparaat verhelpen wij kosteloos in het kader van de garantie, indien een materiaal- of productiefout hiervan de oorzaak is. Neem voor garantie contact op met uw verkoper of de dichtstbi- jzijnde vestiging. EG-conformiteitsverklaring 0HHULQIRUPDWLHRYHUKHWDSSDUDDWYLQGWX LQGHDSDUWELMJHYRHJGH(*FRQIRUPLWHLWV- verklaring, die een bestanddeel van de gebruikshandleiding is. Milieuvriendelijke verwijdering Elektrisch gereedschap, accessoires en verpakkin- gen moeten milieuvriendelijk worden gerecycled. Accu's/batterijen: Gooi accu's/batterijen niet weg in het huishoudelijk afval, in vuur of in het water. Accu's/ batterijen moeten worden ingeza- meld, gerecycled of op milieuvriendelijke wijze worden afgevoerd. Elektrische gereedschappen (zonder accu's/ batterijen): Voer het elektrische gereedschap niet via het huid- houdelijk afval af! Het voor het recyclen inleveren bij een geschikt inzamelpunt.Symbolförklaring
