| Produkttype | Trådløs gressklipper / ryddesag |
| Merke | Wolf Garten |
| Modell | Lycos 40230 Sett |
| Strømforsyning | Oppladbar litium-ion-batteri (kompatibel med Wolf Garten-lader) |
| Kuttertype | Ryddetrådhode (nylontråd 2,4 mm) og metallkutterblad (utskiftbart) |
| Klippebredde (tråd) | Omtrent 30 cm |
| Klippebredde (blad) | Omtrent 25 cm |
| Klippeinnstilling | Eco-modus (saktegående) for energisparing; normalmodus for full kraft |
| Sentralhåndtak | Justerbar i høyde og vinkel (mellom to begrensere) |
| Transportsele | Ja, justerbar, med hurtig sikkerhetslukking |
| Sikkerhet | Startblokkeringsbryter, beskyttelsesdeksel, automatisk stopp |
| Trådutløp | Automatisk ved trykk på knappen (på bakken) |
| Forskriftsmessig bruk | Hjemmehage: kanter, klipping under busker, kratt (med blad) |
| Vedlikehold | Rengjøring med børste etter bruk; oljing av bladet; innvendig rengjøring av trådhode |
| Omtrentlig vekt | 3,5 kg (med batteri) |
| Garanti | I henhold til produsentens vilkår |
Ofte stilte spørsmål - Lycos 40230 Set Wolf Garten
Brukerspørsmål om Lycos 40230 Set Wolf Garten
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Gressklipper i PDF-format gratis! Finn veiledningen din Lycos 40230 Set - Wolf Garten og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. Lycos 40230 Set av merket Wolf Garten.
BRUKSANVISNING Lycos 40230 Set Wolf Garten
Stanga av maskinen K
Risk for personskador pâ ground av skärredskapet.
Risk for personskador pà ground av skärredskapet.
Transport og opbevaring 95
Afhjaelpning af fejl 96
Garanti. 96
CE-overensstemmelseserklaering 96
Miljovenlig bortskaffelse 96
Symbolforklaring
ADVARSEL!
Farens type og kilde!
Selv- og personbeskyttelse
Løsn møtrikken pa det midtergrebl
Skub midtergrebet ind mellem de to indstillingsbegraensere (a) pa den onskede hjoje 2.
Indstil midtergrebets haeldng
Sorg for at skareklingen er centreret og hviler plant mod underlaget.
Fjern holdestang
Fjern beskyttelsefasdakningen til skareklingen
Henvisning
For eksempel slides traden hurtigere ved skaering langs en hussokkel end ved skaering rundt om et trae.
Dekorativ skaering H
Transport og opbevaring
ADVARSEL!
Transport og lagring 106
Feilretting 107
Garanti. 107
EF-samsvarserklaering 107
Miljovennlig avfallsbehandling 107
Symbolenes betydning
ADVARSEL!
Les bruksanvisingen for a redusere faren for skader!
Forsiktig!
Hold alltid andre personer utenfor fareomradyet.
Bruk skilasta stovler og arbeids-hansker.
Forsiktig!
Hold alltid andre personerutenforfareomradyet.Minsteavstandtil apparatet:15m.
Ta ut batteriet før alle arbeider pa maskinen.
Bruk vernebriller, hørselvern og hjelm!
Gjenstander som slynges ut og roterende deler kan forarsake alvorlige skader!

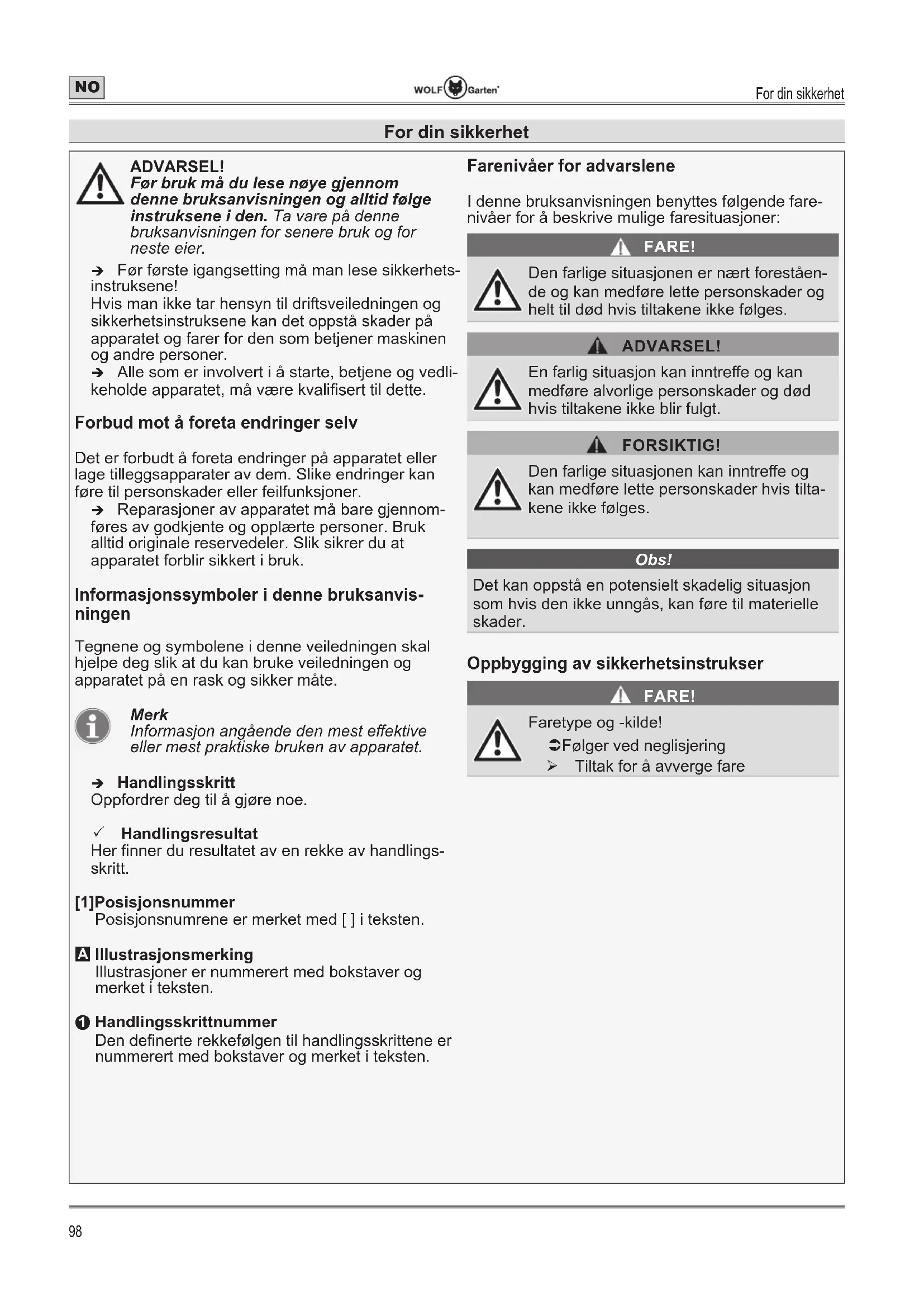

For din sikkerhet
ADVARSEL!
Før bruk ma du lese noye gjennom\ denne bruksanvisingen og alltid folge\ instruktene i den. Ta vare pa donne\ bruksanvisingen for senere bruk og for\ neste eier.
Før forste igangsetting må man lese sikkerhetsinstruksene!
Hvis man ikke tar hensyn til driftsveiledningen og sikkerhetsinstruktene kan det oppsta skader på apparatet og farer for den som betjener maskinen og andere personer.
Alle som er involvert i a starte, betjene og vedikeholde apparatet, ma vare kvalifisert til ditte.
Forbud mot à foreta endringer selv
Det er forbudt Å foreta endringer på apparatet eller lage tilleggsapparater av dem. Slike endringer kan före til personskader eller feilfunksjoner.
Reparasjoner av apparatet mä bare gjennomfores av godkjente og opplerte personer. Bruk alltid originale resedeler. Slik sikrer du at apparatet forblir sikkert i bruk.
Informasjonssymboler i donne bruksanvis- ningen
Tecnene og symbolene i donne veiledningen skal hjelpe deg sik at du kan bruke veiledningen og apparatet pa en rask og sikker mate.
Merk
Informasjon angaende den mest effektive.
eller mest praktiskeBruken av apparatet.
Handlingsskritt
Oppforderr deg til a gjore noe.
Handlingsresultat
Posisjonsnumre er merket med [] i teksten.
A Ilustrasjonsmerking
Illustrasjoner er nummerert med bokstaver og merket i teksten.
Farenivær for advarslene
I donne bruksanvisingen benyttes fologende fare-nivaer for a beskrive mulige faresituasjoner:
FARE!
Den farlige situasjonen er nært forestående og kan medføre lette persorskader og helt til ød hvis tiltakene ikke fjLGes.
ADVARSEL!
En farlig situasjon kan inntreffe og kan medfore alvorlige personskader og død hvis tiltakene ikke blir fulgt.
FORSIKTIG!
Den farlige situasjonen kan inntreffe og kan medfore lette personskader hisv tilatakene ikke fjolges.
Obs!
Det kan oppsta en potensielt skadelig situasjon som hvis den ikke unngås, kan.fore til materielle skader.
Oppbygging av sikkerhetsinstrukser
FARE!
Faretype og -kilde!
Folger ved neglisjering
Tiltak fora averge fare
Sikkerhetsinstrukser
Beskyttelese av deg selv og andre
Dette apparatet mä ikke brukes av barn under 16år aller personer som har nedsatte kroppslige, sensoriske eller sjeelige evner aller med manglende erfaring og kunnskaper. Heller/DDne personer som/DDke er fortrolige med bruksanvisningen, skalBruke apparatet. Det kan vare lokale forskritter som fastsetter minstealer for Brukeren.
Av sikkerhetsgrunner må barn og andre personer som ikke er kjent med braupsanvisningen, ikke bruke utstyret. Lokale bestemmelsek an fastlegge brukerens laveste alder.
Ta/DD Ksien i bruk nar det befinner seg personer (spesielt barn) ell dyr i umiddelbar naerhet. Sorg for at barn icke leker med maskinen.
Avbryt bruken av apparatet hvis du merker at det befinner seg personer (spesielt barn) ell er dyr i nærhen.
Rengjøring og vedlikehold ma ikke overlates til barn.
Du ma ikke slå på motoren när fottene aller hendene dine er iærheten av kutteinnretningen.
Ta alltid batteriet ut av maskinen nar den forlates uten tilsyn og ved fjerning av blokkeringer.
Nár du arbeider med uller ved apparatet ma du alltid bruke skilasta stovler og langbukser og annet egnet personlig verneutstyr (vernebriller, horselsvern, arbeidshansker, verneklaer osv.) Hvis man bruker personlig verneutstyr, reduseres faren for skader. Unnga Å bruke vide klaer som kan fanges av kutteverktoyet. Arbeid uten horselvern kan fore til horseltap.
Brukeren er ansvarlig for ulykker eller skader på andere mensesker eller eiendom.
Bruk ikke apparatet nár du er trett eller syk, eller under påvirkning av stoff eller legemidler.
Førbruk
Før bruk ma du gjore deg kjent med apparatet, dets funksjoner og betjeningselementer.
Ikke bruk apparater med defekt bryter, aller som ikke longer kan slås av eller på. La disse skadene repareres av kvalifisert fagkraft eller fagverksted.
Kontroller apparatuset for bruk for skader. Skift skadde deler.
Forsikre deg om at alle forbindelseselementer er montert og festet. Skift ut knivsatsdeler som har sprekker, har hoppet av eller er
skadet pa andre mater. Forsikre deg om at knivsatsen er montert riktig og godt festet. Forsikre deg om at vervedekslet er montert riktig for knivsatsen og at den befinner seg i den anbefalte stillingen.
Manglende overholdelse av disse anvisingene kan fore til skader hosBrukeren og tilskuere i tillegg til skader pa apparatet.
Kontroller at midtgrepet befinner seg i forskriftsmessig stilling.
Folg anvisingene i avsnittet "Montering / innstilling av midtgrepet".
Bruk bare originale reservetrader med en diameter pa maks. 2,4 mm. Bruk aldri metallforsterket snor, trad, kjede, wire erer liknende. Disse
kan brekke og blil farlige prosjektiler.
Vær alltid bevisst på faren for skader av hodet, hendene og føttene.
Bruk alltid arbeidshansker ved arbeider pa knivsatsen for a unnga skader pga. skarpe kanter eller klinger.
Bruk aldri apparatet med skadde eller manglende verneinnretninger erler deksler. La disse skadene repareres av kualifisert fagkraftller fagverksted.
Før bruk ma du forsikre deg om at det ikke befinner seg grener, steiner, ståltråd o.l. pa plenen, og du ma tenke på dette under hele trimmeprosessen.
Hold barn, tilskuere og dyr på minst 15 m av-stand. Det er alltid fare for at tilskuere kan bli truffet av gjenstander som slynges ut. Derfor er det best at tilskuere bruker øyebeskyttelse. Hvis de nærmer seg deg, slå apparatet straks av.
Slà apparatet av og ta ut batteriet fór du foretar innstlinger pà apparatet eller gjör det rent.
Les og følg bruksanvisningen til batteriet og laderen.
Ved bruk
Forsiktig for skader på hender og føtter på grunn av skjæreinnretningen.
Ta batteriet ut av apparatet
- nár du gár bort fra apparatet
- før du fjerner blokkeringer
- für kontroll, rengjöring eller arbeider på apparatet
- etter kontakt med fremmedlegemer for a kontrollere apparatet for skader
- ved umiddelbar kontroll'nar apparatet begynner á vibrere for mye
Sikkerhetsinstrukser
Ikke arbeid med maskinen i eksplosjonsfarlige omgivelser der det finnes brenbare væsker, gasser erler støv. Maskinen kan lage gnister som kan antennene støvet eller dampene.
La aldri maskinen sta uten tilsyn under pauser og sett den pa et sikkert sted.
Hold apparatuset parallelt med plenen ved innkobling, ellers er det fare for skader.
Hold ogsa en sikkerhetsavstand til den roterende traden / skjarekniv ved arbeidene.
Grip jetzt inn i den roterende traden aller skjarekniven.
Grip ikke inn i den roterende deler.
Vær forsiktig med hensyn til skader på grunn av tradkniven.
Etter Å ha trukket ut en ny trad, hold apparatet alltid i normal arbeidsposisjon før du slar det pa.
Brukegnete vernebriller og horselvern.
Vernedekslet mä alltid vare fullstendig mon
ter när du bruker apparatet som plentrimmer.
Begge trimmeträndene mä vare trukket ut til
drift, og riktig type trad mä vare installert.
Trimmetrader mä ikke vare trukket ut over
enden på dekslet.
Vernedekslet ma alltid vare montert nár du bruker apparatet som busskjærer med skjærekniv.
Kontroller at tradspolen / skjarekniven/DDk kommer i kontakt med gjenstander fR du slr pa apparatet.
Still midtgrepet inn pa din storrelse sik at grepet pa apparatet optimeres.
Bruk apparatet kun i dagslys ell er ved god kunstig belysning.
Bruk apparatet bare til tiltenkt bruk.
Hold apparatet alltid fast med begge hendene under bruk, en hand pa handtaket, den andre pa midtgrepet.
Bruk alltid bærestroppen under drift.
Arbeid med vekslende arbeidsstillinger, og legg inn hvilepauser til rett tid for a forebygge trethtet og utmattelse.
Unnga unnormal kroppsholdning. Sorg for at du star riktig, og hold alltid balansen. Vær spesielt forsiktig nár du gär langs et heng. Du ma aldri lope, men bevege deg forover med rolige bevegelser. Dermen kan du kontrollere maskinen bedre i uventede situasjoner.
Vær spesielt forsiktig nár du gár bakover. Det er fare for a falle!
Ta ut batteriet ved transport fra/til de enkelte arbeitsstedene.
Det er ikke tillatt á forbikoble og manipulere bryterinnretningene installment på apparatet.
Slå ikke tradhodet mot murkanter. Hvis tradhodet har fätt et sterkt støt,ær oppmerksom på om det finnes mer vibrasjon på handtaket. Hvis det er tilfellet, mA apparatet kontrolleres eller repareres av kvalifiserte fagfolk eller fagverksted.
Ytterligere anvisninger for drift med skjarekniv
Hold midtgrepet med avstandholder alltid mellom bruker og knivsats.
Skjær aldri med skjærekniven i en høyde pa 75 cm eller mer over bakkehøyde.
Tilbakeslag kan inntreffe hvis den dreiende kniven treffer en gjenstand som/DDke lar seg umiddelbart skjare.
Tilbakeslag kan vare sterke nok til a slynge apparatet og/eller brukeren i en hvilken som helst retning, og dermed forarsake tap av kontroll over apparatet.
Tilbakeslag kan oppsta uten varsel nr kniven setter seg fast, klemmes aller blokkeres. Det kanlett forekomme i omrader hvor vekstene som beskjæreres, er vanselig a fa oversikt over.
Bruk ikke skjærekniven til Å kutte noe som er tykkere enn 12,7 mm. Ellers kan kraftige tilbakeslag oppsta.
Ved drift av skjarekniven ma vernedekslet alltid vare montert.
Forsok ikke á ta på eller stoppe kniven mens den går rundt.
En kniv som fortsatt roterer, kan forarsake skader ogsa etter at apparatet er slatt av. Hold apparatet fast til kniven star helt stille.
Hvis du treffer på et fremmedlegeme eller fanges av dette, slå motoren straks av og kontroller om det har oppstätt skader. La motoren avkjøles, for du setter bort apparatet. Ikke bruk apparatet hvis kniven er boyd, sprukket eller slov. Kast boyde, deformerte, sprukne eller avbrukne kniver.
Slip/DD Skjarekniven. Den slipe klingespissen kan brekke under drift. Det kan fore til alvorlige skader. Skift ut kniven.
Transporter aller lagre apparatet bare med montert vernedeksel pa skjarekniven.
Sikkerhetsinstrukser
Henvisninger om vibrasjoner:
Innvirkning fra vibrasjoner kan.fore til skader pa nerver og forstyrelser i blodsirkulasjonen i hender og armer.
Bruk varme klær og hold hendene varme og tøre ved arbeider i kalde omgivelser.Ta pauser.
Hvis du merker atHUDENpFingre eeler hendene blir nummen, kribler, gjor vondt eller farges hvit, avslutt arbeidet med apparatet og oppsk eventuelt lege.De angitte vibrasjonsemisjonsverdiene:
- Er malt med en standardisert metode.
- Muliggjør vurdering av elektroverktøyets utslipp ogSAMmenligning mellom ulike elektroverktoy. Alt etter bruksbetingelser, tilstanden til elektroverktoyet uller verktoyene som brukes, kan den faktiske belastningen varehoge erler lavere Ta hensyn til arbeidspauser og faser med lav belastning i vurderingen. Bestem vernetitak iht. tilpassede vurderingsverdier, f.eks. bedrifsinterne tiltak.
Etterbruk
Slå av apparatet, fjern nettstøpslet og kontROLLER apparatet for skader. OBS, fare! Skjæreverktøyet har fetterløp!
Hvis du skal gjennomfrole vedlikeholds- og rengjoringsarbeid pa apparatet, sla det av og ta ut batteriet.
Vent alltid til skjæverktøyet står helt stille, og ikke ta på farlige, bevegelige deler uten forst á ta ut batteriet.
Alle arbeider på apparatet sik som f.eks. utskiftning av kuttetraden, ombygging til drift med skjarekniv, innstillingsarbeider, rengjoring osv. ma bare foretas med fjernet batteri.
Bruk bare originale reservetrader / skjarekniver, og folg monteringsanvisingene.
Pase at ventilasjonsapningene er fri for smuss.
Ikke rengjør apparatet med vannet.
Sett apparatuset pa et sikkert sted.
Apparatet ma settes utenfor barnsrekkevidde.
Du ma ikke selv utføre reparasjoner på apparatet, slikt arbeid på overlates til en kvalifisert fagperson eller et fagverksted.
La apparatet avkjoles, f#r du setter det bort/ ell er lagrer det.
Generelle sikkerhetsinstrukser
Skift aldri ut skjareinnretninger uten metaller med en metallskjareinnretning.
Vent alltid til skjareverktøyet står helt stille, og ikke ta på farlige, bevegelige deler uten forst á ta ut batteriet.
Reservedelene mä overholde de kravene som produsenten stiller. Bruk derfor kun originalereservedeler erer reservedeler som er godkjent av produsenten. Ved bytting mä man alltid ta hensyn til de vedlagte monteringsinstruksene, og man mä alltid ta ut batteriet først.
Fä reparasjoner utelukkende utfør av kvalifiserte fagfolk eller på et fagverksted. Adresse ne til fagverkstedene finner du på vare Internett-sider.
Få alltid alle vedlikeholdsarbeider utfør tidsrikting for á holde maskinen i en sikker driftstilstand.
Bruk bare angitte akkumulatorer i elektroverktoyet. Bruk av andre akkumulatorer kan fore til skader eller brannfare.
Dette apparatet er ment brukt til ä pleie plen-kanter ogindre gress- og planflater og ved bruk av skjarekniv til beskjæring av kratt, busker og ugress i private hjem. På grunn av fare for fysiske skader paBrukeren ull andre personer ma plentimmeren ikke benyttes til andre formal enn det redskapen er tenkt til.
Bruk maskinen kun under tøre værforhold. Beskytt maskinen mot regn og fuktighet, og bruk den ikke under tordenvær. Hvis vann trenger inn i apparatet, øker faren for elektrisk støt.
Ogsa ved overholdelse av alle sikkerhets- og betjeningsanvisninger bestar alltid en restrisiko for personskader og materielle skader. Vær deg alltid bevisst på dette.
Bruk seks maskinen i regn ell er tordenvaer.
Skift ut alle slitte aller skadde skilt pa maskinen.
Bruk bare akkumulator og ladere som er godkjent av produsenten. Betegnelse pa godkjente akkumulatorer/ladere finner du i den vedlagte EU-samsvarserklaringen.
Bruk aldri deler, tilbehør eller oppsatser sik som f.eks. metalliske skjæverktøy med svingekjeder eller kutterkniv som ikke er tillatt for dette apparatet. Følgende kan bl alvorlige skader hosBrukeren og apparatskader.I tillegg kan du miste garantien.
Hold apparatet rent, og kontroller at ingen planter aller andre gjenstander setter seg fast mellom knivsatsen og vernenedekslet.
Riktig bruk
- bruk hjemme i hagen og fritidshagen
- à klippe plenkanter med tradhodet aller vanske-lig tilgengelige plenflater (f.eks. under busker)
- beskjæring av kratt, busker og ugress med skjærekniv
i henhold til de beskrivelsene og sikkerhetsintruksene som er angitt i donne bruksanvisin-gen
All annen bruk regnes som feilaktig bruk. Brukeren er ansvarlig for skader som oppstar pa grunn av feilaktig bruk.
Feil bruk
Dette apparatet skal ikke brukes i offentlige anlegeg, parker, sportsanlegeg, på gater osv. damit sik det fremgår av gjeldende bestemmelsei landet.
På grunn av fysiske skader forBrukeren må ikke apparatet brukes til skjæring av tykke grener og til triturering av kompostmaterialie.
Typeskilt
Plassering
Typeskiltet finner du utenpä apparatkapslingen.
Merk!
Supplerende dokumentasjon
Ta maskinen forst i bruk när du har lest gjennom og forstatt braksanvisingene som folger med laderen og akkumulatoren. Du ma alltid folge instruksene i disse braksanvisingene.
Lade batteriet
ADVARSEL!
Fare for person-ller materialskader.
Lad akkumulatoren utelukkende med laderen godkjent av produsenten. Betegnelse pa godkjente ladere finner du i den vedlagte EU-samsvarserklæringen.
Obs!
Batteriet leveres delvis ladet. Før du tar batteriet i bruk, bør du lade det helt opp for a sikre full ytelse fra batteriet.
Du ma lade opp batteriet etter anvisingene i den supplerende dokumentasjonen.
Driftstider
Ta hensyn til lokale forskrifter.
Spor de lokale myndigheten ang. driftstider.
Montering
Sammenmontering av vervedekslet A B
Trykk pä ytre kHa i utsparingen pa verne- dekslet til dette gär i Iås 1.
Fest den ytre kanten med de lange skruj, og trekk til for hand 2.
Montering av vernedekslet A C
Plasser vervedekslet på trimmerhol
→ Skru vernaldekslet pa med de korte skrupek pa 2. Skru skruene bare fast for hand.
Rett skaftene inn sik at utsparingen og holdek-nasten ligger overfor hverandre.
→ Stikk trimmerenheten inn i holderen på betjeningskaftet 1.
Drei festehylsen fost
Montering av midtgrep A E
Plasser festestykket A d til midtgrepet ovenfra, mellom de to justeringsbegrenserne (a) pa stangen til betjeningsdelen 1.
Sett midtgre pape festestykket sik at hullene ligger konsentrisk oppa hverandre 2.
Skyv bolni fra sider med fordypningen til a huse bolthodet gjennom hullene ③.
Plasser underlagsskiAgog mutterenAffra den andre sider pa bolten, og trekk mutteren til handfast 4.
→ Skru avstandsholdeA hhandfast pa den andre sider av bolten ⑤.
Innrett midtgrepet paskfet sik at den patrykte pilen paskestykket star overfor den merkede linjen paskfet.
Fest midtgrepet i donne stillingen ved holde avstandsholderen fast, og trekk na til mutteren 6.
Merk!
Justeringsbegrenserne (a) kan enten befinne seg pa venstre eller hoyre side avhengig av modell.
Merk!
Apparatet ma bare drives nár midtgrepet befinner seg i angitt stilling. Det betyr at det ma befinne seg mellom begge justeringsbegrenserne (a) og at den patrykte pilen pa festestykket star overfor den merkede linjen pa skaftet.
Innstilling av midtgrep F
Løsne mutteren på midtgrel
Skyv midtgrepet mellom begge justeringsbegrenserne (a) til onsket hovyde 2.
→ Still innmidtgrepets vinkel
Innrett midtgrepet paskafte sik at den patrykte pilen pa festestykket star overfor den merkede linjen paskafte, og trekk til mutteren igjen 4.
Merk!
Apparatet mā bare drives nār midtgrepet befinner seg i angitt stilling. Det betyr at det mā befinne seg mellom begge justerings-begrenserne (a) og at den patrykte pilen pa festestykket star overfor den merkede linjen pa skaftet.
Hekte pa barestropp A G
Heng baerestropo med begge karabinkrokene pa betjeningsdelen.
Innstilling av bærestropp H
Still inn bærestroppen til ønsket lengde. Festekroken skal vare i hoftehøyde 1.
Merk!
For at du skal ha bedre kontroll over maskinen og ikke trette armer og rygg sa raskt, skal bærestroppen alltid brukes när du bruker maskinen.
Merk!
Bær apparatet av sikkerhetsmessige grunner bare hengt over skulderen og ikke over halsen. Stroppen har en hurtiglas slick at den raskt tas av i tilfelle feil.
Montere skjaerekniv
Drei tradhodellet i avstandsskiven star pa linje med utsparingen pa girhuset.
→ Stikk holdestangAm gjennom utsparingen i hullet, og hold den fast for a lase giengene 1.
Hold holdestangen fast, og drei tradhodet med urviseren (til høyre) av drivakselen 2/3.
Skyy skjaerekniAc pà drivakselen, og legg den sentrert pa avstandsskiven. Trykk skjaerekniven fast.
Merk!
Vær oppmerksom pa at skjærekniven ligger sentrert og flatt.
Stikk holdekloklänpà drivakselen og skjarekniven 4.
Drei mutte n mot urviseren (til venstre) pà drivakselen, og trekk til med et dreiemoment pà 20 Nm ⑤.
Merk!
Kontroller at skjarekniven sitter riktig for endelig tilstramming. Hold holdestangen fast nár du lösner og fester mutteren.
Merk!
Ta av holdestandn
Fjern knivvernedekslset fra skjaerekniv
Merk!
Fjern kanten på vernedekslet etter behov for a arbeide bedre. Monter kanten på vernedekslet igjen när du bruker apparatet med kuttetraden. Se avsnittet "Sammenmontering av vernedekslet".
Montere tradhode
Demoner skjaerekniven i motsattrekkefolge slik det er beskrevet om i kapittel "Montere skjaerekniv" I.
Las giret med holdestand m, og drei trad Hodet mot urviseren (til venstre) pa drivakselen.
Trekk til tradhodet for hand.
Bruk
Sette i batteriet J
ADVARSEL!
Feil handtering av batteriet og laderen.
Fare for person-ller materialskader.
- De elektriske kontaktene er koblet fra hverandre, og dette hinder at batteriet lades ut under lagring.
Stilling 2
Batteriet staredi arbeidsmodus.
- De elektriske kontaktene er koblet sammen, og apparatet er driftsklart.
Slå på maskinen K
ADVARSEL!
Fare for person-ller materialskader. Hold maskinen alltid fast med begge hendene under bruk. En hand pa handtaket, den andre handen pa midtgrepet.
Ha pa barestroppen.
Trykk pã sperrebryteren for innkobling pa händtaket 1.
Trykk pa/av-bryteren pa handataetsamtidig.
→ Slipp sperrebryteren for innkobling igén
Apparatet er drift.
Trykk pa Eco-tas n
Turtallet til knivsatsen reduseres. Lampen i Ecotasten lyser gront.
Merk!
Bruk Eco-modusen bare til drift med tradhode.
Eco-modusen forlenger maskinens kjoretid med ca. 50% . Etter at maskinen slas av og pa igjen, er fortsett Eco-modusen aktiv. For a sla av Eco-modusen ma du trykke pa Ecotasten igjen sik at maskinen kan arbeide i normal modus (raskt turtall knivsats).
Slà av apparatet K
For a sla av apparatet slpp pa-/avbryte
Apparatet er slatt av.
Merk!
Skjaereverktoyet fortsetter a gä i kort tid etter avslåing.
tHolde apparatus H
För du bruker apparatet, sett det i driftsposisjon.
- Brukeren har forskriftsmessig verneutstyr.
- Bærestroppen er stilt inn på riktig lenghte.
-
Middgrepet er stilt inn riktig i forhold til kroppshoyden.
-
Midtgrepet er riktig stilt inn nár du kan gripe det med handen uten a matte strekke ut Armen.
-
Apparatet er under hoftehoyde.
- Knivsatsen skal holds parallelt i forhold til bakken sik at plantene som beskjæreres, naslett uten at operatoren ma boye seg forover.
Etterjustering av trad ved drift med tradhode
Tradhodet har en trykknapp som du kan mate ut trimmetraden med uten a matte stoppe motoren. For a mate ut mer trimmetrad trykklett pa trykknappen til tradhodet mot bakken mens apparatet er i gang.
Merk!
Trimmeträden skal alltid ha maks, lengde.
Tradutmatingen blir alltid vanskeligere destokortere trimmeträden blir. Hver gang trykknappen trykkkes, mates det ut ca. 30 mmkuttetrad. En kniv pa kanten av verneteksletskjaerer traden av til riktig lengde när detmates ut for mye trad.Det er best a trykke trykknappen mot bare bakken ellr pa hardt jordsmonn.
Merk!
-Vikle seg fast i fremmedlegemer
-Normal materialtrethet
-Normal skjaering
-Forsok pà á kutte ugress med tykke stengler
-Sla paa vegger, hagegerder osv.
Tips for de beste trimmeresultater med arbeid med tradhodet
Hold knivsatsen parallelt med bakken.
Kutt bare med spissen av traden, spelsielt langs murer. Hvis du kutter med mer enn spissen, reduseres kutteevnen og motoren kan overbelastes.
Kutt gresset over 20 cm ovenfra og ned i korte trinn for a unnga for tidlig slitasje av traden og overbelastning av motoren.
Kutt fra venstre mot høyre nár mulig. Å kutte mot høyre forbedrer kuttehastigheten til apparatet. Gressavfall slynges da bort fra operatoren.
Beveg apparatet langsomt i onsket hoyde inn og ut av kutteomradyet. Beveg deg enten forover ell er bakover, eller fra side til side. A kutte korte stykker gir bedre resultater.
Kutt bare nár gresset og ugresset er tort.
Merk!
Brukstiden til kuttetraden avhenger av fologende forhold:
- Om du følger tipsene ovenfor forbeskjaering
-Plantene som skal beskjæres
-Hvor de skal beskjaeres
For eksempel slites en trad raskere ved kutting langs en husvegg enn rundt en trestamme.
Dekorativ beskjæring H
Du fār en dekorativ beskjæring nár du skjærer alle vekster rundt traer, sýyler, gjerder osv.
Drei hele apparatet sik at knivsatsen holdes i en vinkel pa 30^ i forhold til bakken 2.
Tips for drift med skjaerekniv:
Skjaer rytmisk.
Finn en stabil og behagelig posisjon i forhold til bakken.
Bruk ikke Eco-modus. Kniven har da maksimal skjærakraft og klemmer derfor ikke salett, blir stænde eller forårsaker støt av kniven som kan.fore til alvorlige skader av operatoren erler andre personer.
Skjaer ved a dreie overkroppen fra høyre mot venstre.
Drei apparatet i samme retning som kniven skjaerer. Det gjør skjaeringen lettere.
Taettller flere skritttil neste omrade ettera hasvingt tilbake,og innta igjen stabil posisjon.
Følg anvisingene nedenfor for a redusere muligheten for at planter vikler seg rundt kniven:
- Bruk ikke Eco-modus.
- Sving deg fra høyre mot venstre inn i plantene som skal beskjærés.
- Unngä plantene som nettopp er beskärne nár du svinger tilbake.
Ta ut batteriet N
Trykk pa knappen for a lse ut batte
Ta ut batteet
Vedlikehold
ADVARSEL!
Fare for person-ller materialskader pga. bevegelige deler.
Vedlikeholds- og rengjøringsarbeid pa apparatet fär kun gjennomfres när motoren skjæverktøyet er stanset.
Ta ut batteriet for alle arbeider pa maskinen.
Ikke rengjør apparatuset med vannet.
Reparasjons- og vedlikeholdsarbeid og bytte av sikkerhetselementer ma utfores av kualisert fagperson erer fagverksted.
Rengjoring av maskinen
Slå av apparatet, og vent til skjæreverktøyet har stanset. Ta deretter ut batteriet.
Rengjør apparatet etter bruk med en handbørste.
Rengjør ventilasjonsåpningene og undersiden av apparat regelmessig for gressrester.
Rengjoring av skjarekniven
Rengjør skjaerekniven med et vanlig rengjørings-middel for a fjerne eventuelle rester.
Smør kniven med maskinolje for a beskytte den mot rust.
Rengjoring av tradhodet
Rengjør tradhodet utenpå med en børste eller en klut etter bruk.
Rengjør tradhodet regelmessig innvendig nár du setter i ny trimmetrad. Gå frem sik det er beskrevet i 0:
- Trykk begge laselaskene samtidig, og trekk av 2.
-Fjerntradrestene fra spolen. - Trekk spolen av3.
- Fjern smuss og avlagringer på spolehuset, spo- len og speledekslet. Rengjør enkeltdelene med en ren klut.
- Sett spolen inn igjer4.
- Innrett holdelaskene til spoledekslet med apningen i spolehuset. Trykk spoledekslet sammen pa begge laseknastene samtidig 1, og trykk det inn i tradspolen til det gar i las 5.
Montering og utskiftning av trimmetråden M
ADVARSEL!
Fare for personskader grunnet skjaereverktoyet.
Innstlinger på plentrimmeren fär kun foretas när motoren er slätt av og skjæ-reverktøyet stär stille.
Grip seks inn i den roterende traden.
Ta ut batteriet før alle arbeider pa maskinen.
Bruk aldri metallforsterket snor, trad, kje- de, wire ell liknende. Disse kan brekke og blil farlige prosjektiler, og dermed skade apparatet.
Bruk bare originale reservetrader med en diameter pa 2,4 mm. Ved bruk av en tykkere trimmetrad kan motoren bli overopphetet aller svikte.
Merk!
Bruk alltid den angitte tradlengden! Hvis traden er for lang, mates den ikke forskriftsmessig ut i enkelte tilfeller.
Kutt av den nye trimmetråden på en lengde på 4m .
Drei trykknappen med urviseren til pilene på trykknappen og på speledeekslet stemmer overens 1.
Skyv en Ende av trimmetraden inn iinnloptradoyet (LINE IN) ②. Skyv trimmetraden til den stikker ca. 10 cm ut av det motsatte tradoyet.
Trekk den utstikkende enden ut til ca. 2 m trimmetrad stikker ut av hvert tradoye 3.
Hold spoileddekset fast, og drei trykknappen med urviseren til ca. 12 cm stikker ut av hvert tradøye 4.
Merk!
Trykk aldri trykknappen inn ved oppvikling av traden!
Transport og lagring
ADVARSEL!
Fare for personskader grunnet skjaereverktoyet.
Ved hver transport og hver lagring av apparatet slas det av, og man ma vente til skjereverktoyet har stanset.
Ta ut batteriet for transport og lagring.
Monter vervedekslet for skjaerekniven.
etter haver bruk samt ved transport og
lagring.
Lagring
Etter sesongen er over, ma man gjennomføre en grundig rengjaring av apparatet.
Lagre alltid apparatuset pa et tort og trygt sted utiljengelig for barn.
Lagre akkumulatoren og maskinen atskilt fra hverandre.
Oppbevar batteriet pa et kjolig og tort sted. Anbefalt lagertemperatur er ca. 0 - 23^. Hold apparatet og spesielt plastdelene til dette pa avstand fra bredsevæske, bensin, jordoljeholdige produkter, smoreoljer etc. De inneholder kjemiske stoffer som kan skade, angripe aller odelegge apparatets plastdeler.
Gjodsel og andre hagekjemikalier inneholder stoffer som kan virke sterkt korroderende pa apparatets metalldeler. Oppbevar derfor maskinen ikke i nærheten av slike stoffer.
Lagre og lukk skjaerekniven godt for a beskytte kniven mot skader og uautorisert bruk.
Feilretting
ADVARSEL!
Fare for person-eller materialskader
| Problem Mulig ársak Tiltak | |
| Apparatet slár seg av. | Batteriet er for varmt. La batteriet kjøle seg ned. |
| Batteriet er utladet. Du må lade opp batteriet. | |
| Apparatets (elektronikkens) temperatur er for høy. La apparatet kjøle seg ned, og rengjør ev. ventilasjonsåpingene. | |
| Utløsning pga. overstrøm Ta kontakt med et fagverksted hvis dette skjer på nytt. | |
| Maskinen lar seg ikke skrus på. | Batteriet er utladet. Du må lade opp batteriet. |
| Utløsning pga. overspenning Ta kontakt med et fagverksted hvis dette skjer på nytt. | |
| Utløsning pga. overstrøm Ta kontakt med et fagverksted hvis dette skjer på nytt. | |
| Batteriets temperatur for høy aller for lav. La batteriet kjøle seg ned eller varme seg opp. | |
| Batteriet er defekt. Bytt batteri. | |
| Etterjustering av tråd under drift fungerer ikke. | Spolen er tom. Vikle på en ny kuttetråd. |
| Fortanningen mellom spolehu-set og trådspolen er tilsmusset. Rengjør disse delene for smuss med en børste. | |
| Tråden er kuttet og trukket inn i trådspolen. Ta av trådspolen, og fjern/TRåden fra spolen. Monter spolen igjen, og vikle kuttetråden på igjen. | |
| Tråden har klemt seg fast på spolen. Fjern/TRåden, og vikle/TRåden på nytt igjen. | |
| Tråden er sueiset fast på spolen. | |
| Sterk vibrasjon Festeelementene på maskinen har løsnet seg. | Takontakt med et fagverksted. |
Garanti
I hvert land gjelder de garantibestemmelsene som er utgitt av vart firma hhv. var importor. Feil pa apparatet repareres kostnadsfritt i garantitiden, forutsatt at feilen skyldes en material- eller produksjonsfeit. Hvis du paberoper deg garantien, ber vi deg kontakte forhandleren ell er et av vare kontorer.
EF-samsvarserklaring
Ytterligere informasjon om apparatet finner du i den vedlagte EF-samsvarserklaeringen, som er en del av delle braksanvisingen.
Miljøvennlig avfallsbehandling
Elektriske verktøy, tilbehør og emballasje må resirkuleres.
Batterier:
Batterier må ikke kastes i restavfall eller i vannet eller brennes opp. Akkumulatorer/ batterier må samles inn, resirkuleres aller deponeres på en miljøvennlig mate.
Elektroverktoy (uten akkumulatorer/batterier): Kast aldri elektroverktoy i husholdningsavfallet! Lever det til et godkjent avfallsmonthak.
