LT 25 eM - Grasenschneider Wolf Garten - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts LT 25 eM Wolf Garten als PDF.
| Produkttyp | Akku-Rasentrimmer |
| Marke | Wolf Garten |
| Modell | LT 25 eM |
| Kategorie | Rasentrimmer |
| Stromversorgung | Lithium-Ionen-Akku fest im Griff integriert (abnehmbar) |
| Nennspannung | 18 V (typisch, je nach zugelassenem Akku) |
| Gewicht | Ca. 2,5 kg (Schätzung) |
| Neigungswinkelverstellung | 3 Positionen |
| Fadeneinstellung | Automatisch (bei jedem Ein-/Ausschalten) und manuell |
| Fadentyp | Nylon (Original-Fadenspule) |
| Schutzhaube | Ja, abnehmbar zum Spulenwechsel |
| Griff | Hauptgriff mit Schalter und optionalem Mittelgriff |
| Bedienungsgriff | Abnehmbar mit integriertem Akku (nicht im Lieferumfang) |
| Betrieb | Ein-/Ausschalter mit Einschaltsperrschalter |
| Sicherheit | Augen- und Gehörschutzpflicht; Schutzhaube; automatischer Stopp |
| Wartung | Reinigung mit Bürste; nicht mit Wasser waschen; Fadenspule bei Bedarf ersetzen |
| Ersatzteile | Fadenspule, Spulendeckel, Fadenabschneiderklinge, Schutzhaube |
| Garantie | Laut Herstellerbedingungen (siehe Anleitung) |
| Bestimmungsgemäße Verwendung | Haushalt: Rasen- und Kantenpflege |
| Zertifizierung | CE-Kennzeichnung |
Häufig gestellte Fragen - LT 25 eM Wolf Garten
Benutzerfragen zu LT 25 eM Wolf Garten
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Grasenschneider kostenlos im PDF-Format! Finden Sie Ihr Handbuch LT 25 eM - Wolf Garten und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. LT 25 eM von der Marke Wolf Garten.

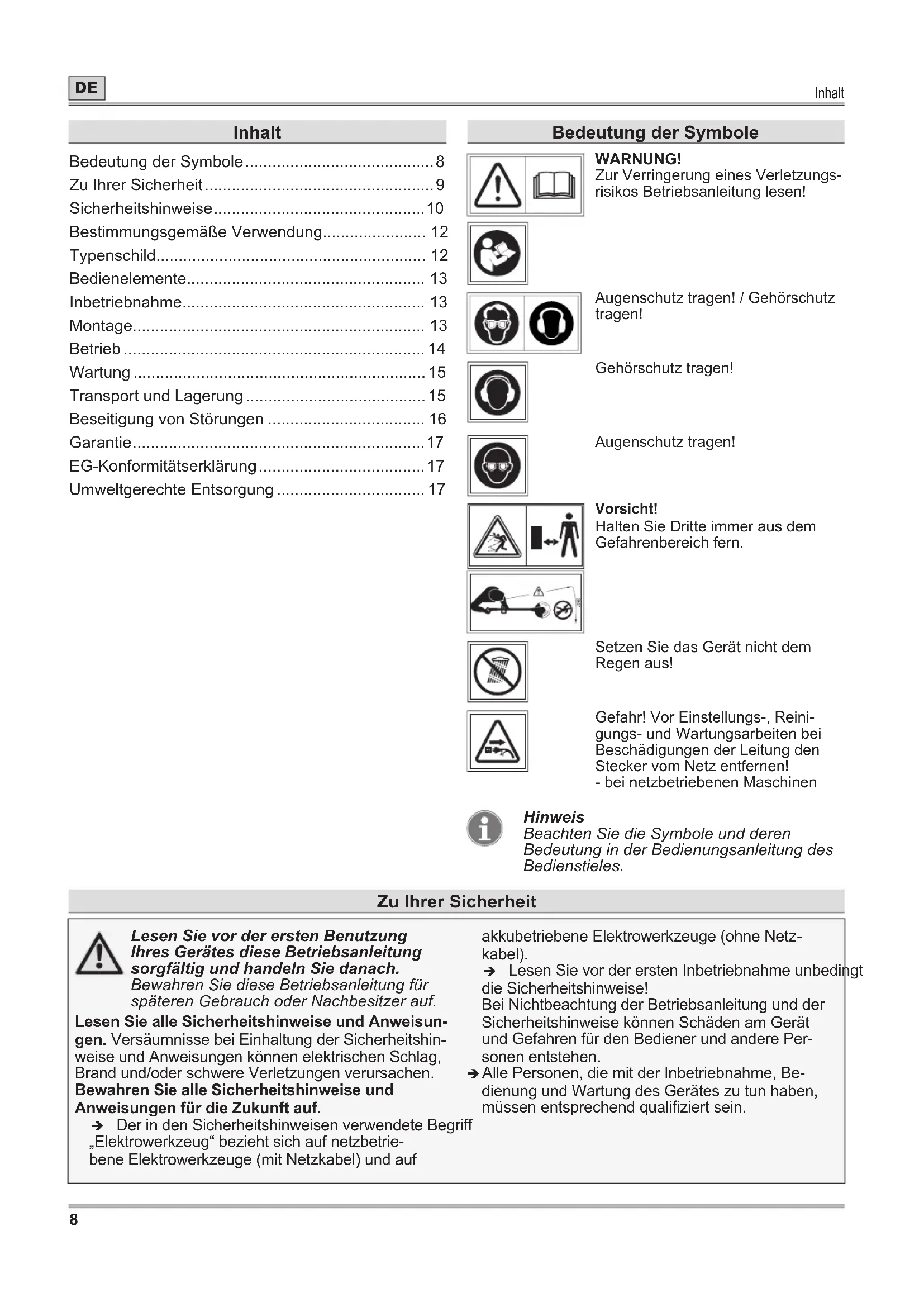

BEDIENUNGSANLEITUNG LT 25 eM Wolf Garten
(Originalbetriebsanleitung)
EN English 18
Bedeutung der Symbole 8
Zu Ihrer Sicherheit....9
Sicherheitshinweise....10
Bestimmungsgemäße Verwendung.... 12
Typenschild.... 12
Bedienelemente.... 13
Inbetriebnahme.... 13
Montage.... 13
Betrieb 14
Wartung 15
Transport und Lagerung 15
Beseitigung von Störungen 16
Garantie....17
EG-Konformitätserklärung 17
Umweltgerechte Entsorgung 17
Bedeutung der Symbole
WARNUNG!
Zur Verringerung eines Verletzungs- risikos Betriebsanleitung lesen!
Augenschutz tragen! / Gehörschutz tragen!
Gehörschutz tragen!
Augenschutz tragen!
Vorsicht!
Halten Sie Dritte immer aus dem Gefahrenbereich fern.
Setzen Sie das Gerät nicht dem Regen aus!
Gefahr! Vor Einstellungs-, Reinigungs- und Wartungsarbeiten bei Beschädigungen der Leitung den Stecker vom Netz entfernen! - bei netzbetriebenen Maschinen
Hinweis
Beachten Sie die Symbole und deren Bedeutung in der Bedienungsanleitung des Bedienstieles.
Zu Ihrer Sicherheit
Lesen Sie vor der ersten Benutzung Ihres Gerätes diese Betriebsanleitung sorgfältig und handeln Sie danach.
Bewahren Sie diese Betriebsanleitung für späteren Gebrauch oder Nachbesitzer auf.
Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.
→ Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf
akkubetriebene Elektrowerkzeuge (ohne Netz-kabel).
→ Lesen Sie vor der ersten Inbetriebnahme unbedingt die Sicherheitshinweise! Bei Nichtbeachtung der Betriebsanleitung und der Sicherheitshinweise können Schäden am Gerät und Gefahren für den Bediener und andere Personen entstehen.
→ Alle Personen, die mit der Inbetriebnahme, Bedienung und Wartung des Gerätes zu tun haben, müssen entsprechend qualifiziert sein.
Zu Ihrer Sicherheit
Verbot eigenmächtiger Veränderungen und Umbauten
Es ist verboten, Veränderungen am Gerät durchzuführen oder Zusatzgeräte daraus herzustellen. Solche Änderungen können zu Personenschäden und Fehlfunktionen führen.
→ Reparaturen am Gerät dürfen nur von hierzu beauftragten und geschulten Personen durchgeführt werden. Verwenden Sie hierbei stets die Originalersatzteile. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
Informationssymbole dieser Anleitung
Die Zeichen und Symbole in dieser Anleitung sollen Ihnen helfen, die Anleitung und das Gerät schnell und sicher zu benutzen.
Hinweis
Informationen über die effektivste bzw. praktikabelste Nutzung des Gerätes.
→ Handlungsschritt
Fordert Sie zum Handeln auf.
√ Handlungsergebnis
Hier finden Sie das Ergebnis einer Abfolge von Handlungsschritten.
[1] Positionsnummer
Positionsnummern sind im Text mit eckigen Klam- mern [ ] gekennzeichnet.
A Illustrationskennzeichnung
Illustrationen sind mit Buchstaben nummeriert und im Text gekennzeichnet.
① Handlungsschrittnummer
Die definierte Abfolge von Handlungsschritten ist nummeriert und im Text gekennzeichnet.
Gefahrenstufen von Warnhinweisen
In dieser Betriebsanleitung werden die folgenden Gefahrenstufen verwendet, um auf potenzielle Gefahrensituationen hinzuweisen:
GEFAHR!
Die gefährliche Situation steht unmittelbar bevor und führt, wenn die Maßnahmen nicht befolgt werden, zu schweren Verletzungen bis hin zum Tod.
WARNUNG!
Die gefährliche Situation kann eintreten und führt, wenn die Maßnahmen nicht befolgt werden, zu schweren Verletzungen bis hin zum Tod.
VORSICHT!
Die gefährliche Situation kann eintreten und führt, wenn die Maßnahmen nicht befolgt werden, zu leichten oder geringfügigen Verletzungen.
Achtung!
Eine möglicherweise schädliche Situation kann eintreten und führt, wenn sie nicht gemieden wird, zu Sachschäden.
Aufbau von Sicherheitshinweisen
GEFAHR!
Art und Quelle der Gefahr!
→Folgen bei Nichtbeachtung
Maßnahme zur Gefahrenabwehr
VORSICHT!
Der Akku ist im Bedienstiel fest verbaut.
Achtung!
Der Akku ist im Bedienstiel fest verbaut.
Sicherheitshinweise
Selbst- und Personenschutz
Aus Sicherheitsgründen dürfen Kinder oder Personen, die die Gebrauchsanweisung nicht kennen, den Rasentrimmer nicht benutzen. Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen.
Nehmen Sie den Rasentrimmer nicht in Betrieb, wenn sich Personen (insbesondere Kinder) oder Tiere in unmittelbarer Nähe befinden. Achten Sie auch darauf, dass Kinder nicht mit dem Rasentrimmer spielen.
Unterbrechen Sie den Gebrauch der Maschine, wenn Personen (insbesondere Kinder) oder Haustiere in der Nähe sind.
Dieses Gerät darf nicht von Kindern und nicht von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mit unzureichender Erfahrung und unzureichendem Wissen verwendet werden. Ebenso dürfen Personen, die mit dieser Betriebsanleitung nicht vertraut sind, das Gerät nicht verwenden. Lokale Vorschriften können eine Altersbeschränkung für Benutzer festlegen.
➢ Reinigung und Wartung darf nicht von Kindern durchgeführt werden.
➢ Schalten Sie den Motor nur ein, wenn Ihre Füße und Hände in sicherem Abstand von der Schneideinrichtung entfernt sind.
➢ Tragen Sie bei Arbeiten mit oder am Rasentrimmer immer feste Schuhe und lange Hosen sowie weitere entsprechende geeignete persönliche Schutzausrüstung (Schutzbrille, Gehörschutz, Arbeitshandschuhe etc.). Das Tragen von persönlicher Schutzausrüstung verringert das Risiko von Verletzungen. Vermeiden Sie das Tragen weiter Kleidung etc., die vom Schneidwerkzeug erfasst werden kann.
Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich.
Vor dem Einsatz
Machen Sie sich vor Arbeitsbeginn mit dem Rasentrimmer und seinen Funktionen sowie seinen Bedienelementen vertraut.
Benutzen Sie keinen Rasentrimmer, dessen Schalter defekt ist und der sich nicht mehr ein- oder ausschalten lässt. Lassen Sie diesen von einer qualifizierten Fachkraft oder einer Fachwerkstatt reparieren.
➢ Verwenden Sie niemals ein Gerät mit beschädigten oder fehlenden Schutzeinrichtungen oder Abdeckungen.
Lassen Sie diese von einer dazu qualifizierten Fachkraft oder Fachwerkstatt reparieren oder ggf. austauschen.
Vergewissern Sie sich vor dem Gebrauch, dass der Rasen von Ästen, Steinen, Drähten etc. befreit ist und berücksichtigen Sie dieses während des gesamten Trimmens.
Bevor Sie Einstellungen am Gerät vornehmen oder es säubern, schalten Sie das Gerät aus und entfernen Sie den Bedienstiel, in welchem der Akku fest verbaut ist.
Lesen und beachten Sie die Bedienungsanleitung des Ladegeräts und des Bedienstieles, in welchem der Akku fest verbaut ist.
Beim Einsatz
Vorsicht vor Verletzungen an Füßen und Händen durch die Schneideinrichtung.
Entfernen Sie immer den Bedienstiel von dem Gerät:
- wann immer Sie sich von dem Gerät entfernen.
- bevor Sie Blockierungen entfernen.
- vor Überprüfen, Reinigen oder Arbeiten am Gerät.
- nach Berühren eines Fremdkörpers, um das Gerät auf Beschädigungen zu überprüfen.
- zur sofortigen Überprüfung, wenn das Gerät beginnt, übermäßig stark zu vibrieren.
Arbeiten Sie mit dem Gerät nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Der Rasentrimmer kann Funken erzeugen, die den Staub oder die Dämpfe entzünden können.
Lassen Sie bei Arbeitsunterbrechungen den Rasentrimmer nie unbeaufsichtigt und bewahren Sie ihn an einem sicheren Ort auf.
Halten Sie den Rasentrimmer beim Einschalten parallel zum Rasen, da sonst Verletzungsgefahr besteht.
Halten Sie auch beim Arbeiten einen Sicherheitsabstand zum rotierenden Faden ein.
Greifen Sie nicht in den rotierenden Faden.
Sicherheitshinweise
Seien Sie achtsam vor Verletzungen durch das Fadenmesser. Nach dem Herausziehen eines neuen Fadens halten Sie das Gerät immer in der normalen Arbeitsposition, bevor Sie es einschalten.
Halten Sie das Gerät während des Betriebes immer mit beiden Händen fest. Eine Hand umfasst den Handgriff, die andere Hand umfasst den Bedienstiel an dem ummantelten Bereich bzw. den optional erhältlichen Mittelgriff.
➢ Tragen Sie geeigneten Augenschutz und Gehörschutz!
Vermeiden Sie eine abnormale Körperhaltung nach dem Einsatz
Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Seien Sie besonders achtsam, wenn Sie sich an einem Hang bewegen. Laufen Sie nie, sondern bewegen sich in einem ruhigen Gang vorwärts. Dadurch können Sie das Gerät in unerwarteten Situationen besser kontrollieren.
Seien Sie besonders vorsichtig, wenn Sie rückwärts gehen. Stolpergefahr!
Entfernen Sie den Bedienstiel vom Gerät beim Transport von/zu den einzelnen Arbeitsstellen.
Überbrücken und manipulieren Sie niemals die am Gerät installierten Schalteinrichtungen.
Die Fadenbox nicht auf den Boden stoßen und nicht an Mauerkanten anschlagen. Hat die Fadenbox einmal einen starken Stoß erlitten, achten Sie auf eine verstärkte Vibration am Griff. Wenn dies der Fall ist, muss das Gerät von einer qualifizierten Fachkraft oder einer Fachwerkstatt überprüft und ggf. repariert werden.
Hinweise zu Vibrationen
Die Einwirkung von Schwingungen kann Schädigungen an den Nerven und Störungen der Blutzirkulation in Händen und Armen verursachen.
➢ Tragen Sie bei Arbeiten in kalter Umgebung warme Kleidung und halten Sie Ihre Hände warm und trocken.
Machen Sie Pausen.
➢ Falls Sie feststellen, dass die Haut an Ihren Fingern oder Händen taub wird, kribbelt, schmerzt oder sich weiß verfärbt, stellen Sie die Arbeit mit der Maschine ein und konsultieren Sie gegebenenfalls einen Arzt.
Die angegebenen Schwingungsemissionswerte:
- Wurden nach einem genormten Prüfverfahren gemessen.
- Ermöglichen die Abschätzung der Emissionen des Elektrowerkzeugs und den Vergleich verschiedener Elektrowerkzeuge. Je nach Einsatzbedingung, Zustand des Elektrowerkzeuges oder der Einsatzwerkzeuge kann die tatsächliche Belastung höher oder geringer ausfallen. Berücksichtigen Sie zur Abschätzung Arbeitspausen und Phasen geringerer Belastung. Legen Sie aufgrund entsprechend angepasster Schätzwerte Schutzmaßnahmen fest, z.B. organisatorische Maßnahmen.
➢ Schalten Sie das Gerät aus, entfernen Sie den Bedienstiel, in welchem sich der fest verbaute Akku befindet, an dem Gerät und überprüfen Sie das Gerät auf Beschädigung. Achtung, Gefahr! Schneidwerkzeug läuft nach!
Sollten Sie Wartungs- und Reinigungsarbeiten am Gerät durchführen, schalten Sie das Gerät aus und entfernen Sie den Bedienstiel, in welchem sich der fest verbaute Akku befindet, an dem Gerät.
Warten Sie immer den Stillstand des Schneidwerkzeuges ab und berühren Sie keine sich bewegenden gefährlichen Teile, ohne vorher den Bedienstiel, in welchem sich der fest verbaute Akku befindet, an dem Gerät zu entfernen.
Das Abnehmen der Schutzeinrichtungen oder der Austausch der Fadenspule darf nur bei entferntem Bedienstiel, in welchem sich der fest verbaute Akku befindet, erfolgen. Verwenden Sie nur Original Fadenspulen und beachten Sie die Einbauhinweise!
Achten Sie darauf, dass Lüftungsschlitze frei von Verschmutzungen sind.
➢ Reinigen Sie den Rasentrimmer nicht mit Wasser.
Stellen Sie das Gerät an einem sicheren Ort ab.
Lagern Sie das Gerät nicht in Reichweite von Kindern.
Nehmen Sie selbst keine Reparaturen am Gerät vor, sondern lassen Sie diese nur von einer qualifizierten Fachkraft oder in einer Fachwerkstatt durchführen.
Lassen Sie das Gerät abkühlen, bevor Sie es abstellen und/oder lagern.
Sicherheitshinweise
Allgemeine Sicherheitshinweise
Ersetzen Sie niemals die nichtmetallische Schneideinrichtung durch eine metallische Schneideinrichtung!
Warten Sie immer den Stillstand des Schneidwerkzeuges ab und berühren Sie keine sich bewegenden gefährlichen Teile, ohne vorher den Bedienstiel, in welchem sich der fest verbaute Akku befindet, an dem Gerät zu entfernen.
Ersatzteile müssen den vom Hersteller festgelegten Anforderungen entsprechen. Verwenden Sie daher nur Original Ersatzteile oder die vom Hersteller zugelassenen Ersatzteile. Bitte beachten Sie beim Austausch immer die mitgelieferten Einbauhinweise, entfernen Sie vorher den Bedienstiel, in welchem sich der fest verbaute Akku befindet, an dem Gerät.
Lassen Sie Reparaturen ausschließlich von einer qualifizierten Fachkraft oder in einer Fachwerkstatt durchführen. Adressen von Fachwerkstätten finden Sie auf unserer Internetseite.
➢ Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen.
Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
Dieser Rasentrimmer ist für die Pflege von Rasenkanten sowie kleineren Gras- und Rasenflächen im privaten Bereich vorgesehen. Wegen körperlicher Gefährdung des Benutzers oder anderer Personen darf das Gerät nicht für artfremde Zwecke eingesetzt werden.
Verwenden Sie den Rasentrimmer nur bei Tageslicht oder unter guter künstlicher Beleuchtung. Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet.
Verwenden Sie den Rasentrimmer nur bei trockenen Wetterbedingungen. Halten Sie das Gerät von Regen oder Nässe fern und verwenden Sie es nicht während eines Gewitters. Durch das Eindringen von Wasser in den Rasentrimmer erhöht sich das Risiko eines elektrischen Schlags.
Vor dem Entfernen des Bedienstieles muss das Gerät vorher ausgeschaltet werden.
Auch bei Beachtung aller Sicherheits- und Bedienhinweise besteht immer ein Restrisiko von Verletzungen und Sachschäden. Seien Sie sich dessen immer bewusst.
Ersetzen Sie alle abgenutzten oder beschädigten Hinweisschilder an dem Gerät.
Benutzen Sie nur die vom Hersteller freigegebenen Akkus/Bedienstiele mit festverbauten Akkus und Ladegeräte.
Die Bezeichnung der freigegebenen Akkus/ Bedienstiele mit festverbauten Akkus und Ladegeräte können Sie der beigefügten EG Konformitätserklärung entnehmen.
Ein-/ Ausbau sowie Entsorgung des Akkus in dem Bedienstiel, während der Lebensdauer des Gerätes, darf aus Sicherheitsgründen nur durch eine Fachwerkstatt erfolgen.
Bestimmungsgemäße Verwendung
Der Rasentrimmer mit eingesetzter Fadenspule ist ausschließlich für die Pflege von Rasenkanten sowie kleineren Gras- und Rasenflächen im privaten Bereich bestimmt.
Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für Schäden bei nicht bestimmungsgemäßer Verwendung haftet der Benutzer.
Bestimmungswidrige Verwendung
Dieser Rasentrimmer sollte nicht in öffentlichen Anlagen, Parks, Sportstätten, an Straßen usw. sowie in der Land und Forstwirtschaft eingesetzt werden.
Wegen körperlicher Gefährdung des Benutzers darf der Rasentrimmer nicht verwendet werden zum Schneiden von dicken Ästen und zum Zerkleinern im Sinne der Kompostierung.
Typenschild
Lage K
Das Typenschild finden Sie am Gehäuse des Rasentrimmers.
Hinweis
Die Kennzeichnung besitzt Urkundenwert und darf nicht verändert oder unkenntlich gemacht werden.
Aufbau
1 Hersteller
2 Gerätegruppe
3 Modellname
4 Nennspannung, Stromart
5 Motordrehzahl in min ^-1
6 Gewicht
7 Entsorgungshinweis
8 Baujahr
9 Schallleistung garantiert
10 CE-Kennzeichnung
11 Modellnummer
12 Seriennummer
Bedienelemente
Bedienelemente L
1 Einschaltsperrschalter
2 Ein-/Ausschalter am Handgriff
3 Einrastknopf
4 Arretierknopf Arbeitswinkelverstellung
5 Schutzabdeckung
6 Spulendeckel
7 Fadenspule
8 Fadenbox
9 Fadenmesser
10 Bedienstiel *(mit fest verbautem Akku)
11 Haltebereich für die Hand / Besfestigungsbereich für den optionalen Mittelgriff
12 Handgriff
*Erforderliches Bedienelement (im Lieferumfang nicht enthalten)
Inbetriebnahme
Ergänzende Dokumentationen
Nehmen Sie das Gerät erst in Betrieb, wenn Ihnen die mitgelieferten Betriebsanleitungen des Ladegerätes und die des Bedienstieles vorliegen und Sie diese verstan den und beachtet haben.
Akku laden
WARNUNG!
Akku ausschließlich mit dem vom Hersteller freigegebenem Ladegerät laden. Die Bezeichnung der freigegebenen Ladegeräte können Sie der beigefügten EG-Konformitätserklärung entnehmen.
Achtung!
Der Akku wird teilgeladen ausgeliefert. Laden Sie den Akku vor dem ersten Einsatz vollständig auf, um die volle Leistung des Akkus zu gewährleisten.
VORSICHT!
Der Akku ist fest im Bedienstiel verbaut.
→ Laden Sie den Akku entsprechend der Anweisungen der ergänzenden Dokumentation auf.
Betriebszeiten
→ Beachten Sie die regionale Vorschriften.
→ Erfragen Sie die Betriebszeiten bei Ihrer örtlichen Ordnungsbehörde.
Montage
WARNING!
Gefahr von Verletzungen durch das Schneidwerkzeug.
Einstellungen am Gerät nur bei abgeschaltetem Motor und stillstehendem Schneidwerkzeug vornehmen.
Greifen Sie nicht an den rotierenden Faden.
Vor allen Arbeiten am Gerät den Bedienstiel, in welchem sich der fest verbaute Akku befindet, entfernen.
Schutzabdeckung montieren A
→ Positionieren Sie die Schutzabdeckung [A] auf dem Motorgehäuse ①.
→ Befestigen Sie die Schutzabdeckung mit den mitgelieferten Schrauben [C] an dem Motorgehäuse [B]②.
Hinweis
Ziehen Sie die Schrauben nur Handfest an.
Arbeitswinkel einstellen C
WARNING!
Gefahr von Verletzungen durch das Schneidwerkzeug.
Einstellungen am Gerät nur bei abgeschaltetem Motor und stillstehendem Schneidwerkzeug vornehmen.
Greifen Sie nicht an den rotierenden Faden.
Vor allen Arbeiten am Gerät den Bedienstiel, in welchem sich der fest verbaute Akku befindet, entfernen.
Der Rasentrimmer verfügt über einen 3-fach verstellbaren Arbeitswinkel. Dadurch können Sie problematische und schwer zugängliche Stellen im Garten bequem erreichen.
→ Drücken Sie den Arretierknopf und halten Sie ihn gedrückt ①.
→ Stellen Sie den Arbeitswinkel 2n
→ Lassen Sie den Arretierknopf los.
√ Der Arretierknopf des Rasentrimmers rastet hörbar ein.
Trimmereinheit mit Bedienstiel verbinden B
→ Drücken Sie den Einrastknopf [A] am Bedienstiel und stecken Sie den Bedienstiel in die Aufnahme der Trimmereinheit bis der Einrastknopf in der Aufnahme [B] einrastet ① ②.
Achtung!
Achten Sie korrekte Einrastung.
Hinweis
Als Zubehör ist ein optional erhältlicher Mittelgriff für den Bedienstiel erhältlich. Informationen und Montagehinweise finden Sie in der Bedienungsanleitung des Bedienstieles.
Betrieb
WARNUNG!
Falsche Handhabung des Akkus und des Ladegerätes
Gefahr von Verletzungen und Sachschäden
➢ Lesen und beachten Sie die Betriebsanleitung des Bedienstieles und des Ladegerätes.
Gerät einschalten D
WARNUNG!
Gefahr von Verletzungen oder Sachschäden.
Halten Sie das Gerät während des Betriebes immer mit beiden Händen fest. Eine Hand umfasst den Handgriff, die andere Hand umfasst den Bedienstiel an dem ummantelten Bereich bzw. den optional erhältlichen Mittelgriff.
→ Betätigen Sie den Einschaltsperrschalter [A] am Handgriff ①.
→Betätigen Sie gleichzeitig den Ein-/Ausschalter [B] am Handgriff ②.
→ Lassen Sie den Einschaltsperrschalter wieder los.
√ Das Gerät ist in Betrieb.
Fadennachstellung
Automatisch
Bei jedem Ein- und Ausschalten wird der Faden aus der Fadenbox nachgestellt.
Hinweis
Häufiges An- und Abschalten ohne Grund führt zu erhöhtem Fadenverschleiß.
Hinweis
Wird der Schneidfaden während des Arbeitens durch Verschleiß zu kurz, Gerät aus- und wieder einschalten, um die Arbeitslänge des Schneidfadens automatisch zu verlängern.
Manuell E
WARNUNG!
Gefahr von Verletzungen durch das Schneidwerkzeug.
Einstellungen am Gerät nur bei abgeschaltetem Motor und stillstehendem Schneidwerkzeug vornehmen.
Greifen Sie nicht an den rotierenden Faden.
Vor allen Arbeiten am Gerät den Bedienstiel, in welchem sich der fest verbaute Akku befindet, entfernen.
VORSICHT!
Verletzungsgefahr am Fadenmesser
Nach dem Herausziehen eines neuen Fadens halten Sie das Gerät immer in der normalen Arbeitsposition, bevor Sie es einschalten.
Die manuelle Fadennachstellung ist eventuell bei der Inbetriebnahme, nach einem Wechseln der Faden-spule erforderlich.
→ Drücken Sie den Knölf
→ Ziehen Sie den Faden heraus
Gerät ausschalten D
→ Lassen Sie den Ein-/Ausschalter [B] am Handgriff los.
√ Das Gerät ist ausgeschaltet.
Hinweis
Das Schneidwerkzeug läuft nach dem Aus schalten noch kurze Zeit nach.
Hinweis
Beim Loslassen des Ein-/Ausschalters kehrt der Einschaltsperrschalter automatisch in seine Ausgangsposition zurück.
Arbeiten am Trimmer F G H
WARNUNG!
Halten Sie den rotierenden Faden ungefähr parallel zum Boden (nicht mehr als 30° ge- neigt). Dieser Trimmer ist kein Kantenschneider. Neigen Sie den Trimmer nicht so, dass der Faden sich in einem fast rechten Winkel zum Boden dreht. Umherfliegende Teile können schwere Verletzungen verursachen.
→ Halten Sie den eingeschalteten Trimmer im entsprechenden Winkel und bewegen Sie ihn von einer Seite zur anderen F G.
→ Halten Sie zwischen Ihren Füßen und der Schutzabdeckung einen Mindestabstand von 610 mm ein H.
Praktische Tipps zum Trimmen GH
→ Schneiden Sie mit der Spitze des Schneidfadens. Bewegen Sie nicht den Fadenkopf mit Gewalt durch ungeschnittenen Rasen.
Hinweis
Draht- und Lattenzäune führen zu einer verstärkten Fadenabnutzung und sogar zum Abbrechen des Fadens. An Stein- und Ziegelwänden, Bordsteinen und Holzflächen kann der Faden schnell verschleiißen.
→ Führen Sie den Fadenkopf nicht auf dem Boden oder andere Oberflächen.
→ Bei langem Gras schneiden Sie von oben nach unten und überschreiten dabei nicht die Höhe von 30 cm.
→ Halten Sie den Trimmer so, dass er in Richtung des zu schneidenden Bereichs geneigt ist.
→ Schwenken Sie den Trimmer beim Schneiden von links nach rechts. Dadurch wird vermieden, dass das Schnittgut den Bediener trifft.
→ Vermeiden Sie Bäume und Sträucher; Baumrinde, Holzleisten, Wandverkleidungen und Zaunpfosten zu trimmen. Diese können durch den Faden schnell beschädigt werden.
Bedienstiel mit fest verbautem Akku entfernen
→ Gerät ausschalten.
→ Drücken Sie den Einrastknopf [A] am Bedienstiel ①.
→ Ziehen Sie den Bedienstiel aus der Aufnahme der Trimmereinheit [B] ganz heraus ②.
Wartung
WARNING!
Gefahr von Verletzungen oder Sachschäden durch sich bewegende Teile.
Wartungs- und Reinigungsarbeiten am Gerät dürfen nur bei stillgesetztem Motor und stillstehendem Schneidwerkzeug vorgenommen werden.
Vor allen Arbeiten am Gerät den Bedienstiel, in welchem sich der fest verbaute Akku befindet, entfernen.
Reinigen Sie das Gerät nicht mit Wasser.
Reparatur- und Wartungsarbeiten sowie den Austausch von Sicherheitselementen nur von einer qualifizierten Fachkraft oder einer Fachwerkstatt durchführen lassen.
→ Reinigen Sie das Gerät nach jedem Gebrauch mit einem Handfeger.
→ Reinigen Sie in regelmäßigen Abständen die Lüftungsschlitze und die Unterseite des Gerätes von Grasresten.
Fadenspule austauschen J
WARNUNG!
Gefahr von Verletzungen durch das Schneidwerkzeug.
Einstellungen am Gerät nur bei abgeschaltetem Motor und stillstehendem Schneidwerkzeug vornehmen.
➢ Greifen Sie nicht an den rotierenden Faden.
Vor allen Arbeiten am Gerät den Bedienstiel, in welchem sich der fest verbaute Akku befindet, entfernen.
→ Drücken Sie den Spulendeckel an beiden Rastnasen gleichzeitig zusammen ① und ziehen ihn ab ②.
→ Entnehmen Sie die Fadenspie
→ Entfernen Sie eventuelle Verschmutzungen.
→ Hängen Sie den Faden aus der Fixierung der neuen Spule (optionales Zubehör [A] aus ④.
→ Legen Sie die Spule in die Fadenbox 5n.
→ Fädeln Sie das Fadenende der Spule durch die Öse der Fadenbox ⑥.
→ Drücken Sie den Spulendeckel an beiden Rastnasen gleichzeitig zusammen und stecken Sie ihn auf die Fadenspule, bis er einrastet ⑦.
Transport und Lagerung
WARNUNG!
Gefahr von Verletzungen durch das Schneidwerkzeug.
Vor jedem Transport und jeder Lagerung das Gerät abschalten und den Stillstand des Schneidwerkzeuges abwarten.
Entfernen Sie Bedienstiel vor Transport oder Lagerung.
Transport
→Sichern Sie das Gerät ausreichend gegen unbeabsichtigtes Verrutschen wenn Sie es auf oder in einem Fahrzeug transportieren.
Reinigung des Rasentrimmers
→ Schalten Sie den Rasentrimmer aus, warten Sie bis das Schneidwerkzeug zum Stillstand gekommen ist und entfernen Sie den den Bedienstiel.
Lagerung
→ Führen Sie nach jeder Saison eine gründliche Reinigung an Ihrem Gerät durch.
→ Lagern Sie das Gerät stets an einem trockenen und sicheren Ort, welcher unzugänglich für Kinder ist.
→Lagern Sie den Bedienstiel und den Rasentrimmer getrennt voneinander.
→ Lagern Sie den Bedienstiel an einem kühlen und trockenen Ort. Empfohlene Lagertemperatur ca. 0 - 23 °C.
→ Halten Sie den Rasentrimmer und insbesondere seine Plastikbestandteile fern von Bremsflüssigkeiten, Benzin, erdölhaltigen Produkten, Kriechölen etc. Sie enthalten chemische Stoffe, welche die Plastikbestandteile des Rasentrimmers beschädigen, angreifen oder zerstören können.
→ Düngemittel und andere Gartenchemikalien enthalten Stoffe, die stark korrosiv auf die Metallteile des Rasentrimmers wirken können. Lagern Sie Ihren Rasentrimmer daher nicht in der Nähe dieser Stoffe.
Beseitigung von Störungen
WARNING!
Gefahr von Verletzungen oder Sachschäden
Suchen Sie im Zweifelsfall immer eine Fachwerkstatt auf.
Stellen Sie vor jeder Prüfung oder vor Arbeiten am Gerät den Motor ab und entfernen Sie den Bedienstiel.
| Problem Mögliche | Ursache Abhilfe | |
| Das Gerät schaltet ab. | Der Akku ist zu heiß. Lassen Sie den Akku abkühlen. | |
| Der Akku ist entladen. Laden Sie den Akku auf. | ||
| Temperatur des Gerätes (Elektronik) ist zu hoch. | Lassen Sie das Gerät abkühlen und reinigen Sie ggf. die Lüftungsschlitze | |
| Überstromauslösung Suchen Sie bei erneutem Auftreten eine Fachwerkstatt auf. | ||
| Das Gerät lässt sich nicht einschalten. | Der Akku ist entladen. Laden Sie den Akku auf. | |
| Überstromauslösung Suchen Sie bei erneutem Auftreten eine Fachwerkstatt auf. | ||
| Temperatur des Akkus zu hoch oder zu niedrig. | Lassen Sie den Akku abkühlen bzw. aufwärmen. | |
| Der Akku ist defekt. Lassen Sie den Akku in dem Bedienstiel von einer Fachwerkstatt überprüfen. | ||
| Die automatische Fadennachstellung funktioniert nicht. | Die Spule ist leer. Tauschen Sie die Fadenspule aus. | |
| Die Verzahnung zwischen Fadenbox und Fadenspule ist verschmutzt. | Säubern Sie die Teile mit Bürste vom Schmutz. | |
| Der Faden ist abgerissen und in die Fadenspule eingezogen.Der Faden hat sich auf der Spule verklemmt. | Entnehmen Sie die Fadenspule, ggf. wickeln Sie den Faden mit leichtem Zug neu auf und legen Sie die Spule ein. | |
| Der Faden ist auf der Spule verschweißt. Entfernen Sie den verschweißten Fadenteil, ggf. wickeln Sie den Faden mit leichtem Zug neu auf und legen Sie die Spule ein. | ||
| Der Faden reißt zu häufig ab. | Der Fadenkontakt besteht zu feststehenden Objekten z. B. Zäune, Bäume etc. | Halten Sie genügend Abstand zu den Objekten ein. |
| Starke Vibration Befestigungselemente des Gerätes haben sich gelöst. | Suchen Sie eine Fachwerkstatt auf. | |
Garantie
In jedem Land gelten die von unserer Gesellschaft oder dem Importeur herausgegebenen Garantiebestimmungen. Störungen beseitigen wir an ihrem Gerät im Rahmen der Gewährleistung kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte an Ihren Verkäufer oder die nächstgelegene Niederlassung.
EG-Konformitätserklärung
Weitere Angaben zum Gerät finden Sie auf der separat beigelegten EG-Konformitätserklärung, die ein Bestandteil dieser Betriebsanleitung ist.
Umweltgerechte Entsorgung
Elektrowerkzeuge, Zubehör und Verpackungen müssen einer umweltgerechten Wiederverwertung zugeführt werden.
Akkus/Batterien:
Werfen Sie Akkus/Batterien nicht in den Hausmüll, ins Feuer oder ins Wasser.
Akkus/Batterien müssen gesammelt, recycelt oder auf umweltfreundliche Weise entsorgt werden.
Elektrowerkzeuge (ohne Akkus/Batterien):
Werfen Sie das Elektrowerkzeug nicht in den Hausmüll! Geben Sie es in einer geeigneten Entsorgungseinrichtung ab.
Contents
Gehoorbescherming dragen!
Oogbescherming dragen!
Voorzichtig!
Beschermkap monteren A
WOLF-Garten ist eine Marke der MTD Products Aktiengesellschaft WOLF-Garten is a trademark of MTD Products Aktiengesellschaft
Industriestraße 23 • 66129 Saarbrücken • Germany
Fon/Phone +49 6805 79-202 • Fax +49 6805 79-442
www.WOLF-Garten.com • info@WOLF-Garten.com
769-26120A
