Produkttyp	Akku-Rasentrimmer
Marke	Wolf Garten
Modell	GS 10 eM
Stromversorgung	Integrierter Akku im Führungsgriff (nicht im Lieferumfang)
Neigungswinkel	7 horizontale Positionen + vertikale Position
Schneidmesser	Stahlklinge
Räder	Ja, zur einfachen Bewegung
Schutzabdeckung	Ja, für Transport und Lagerung
Schalter	Mit Einschaltsperre für Sicherheit
Schnittbreite	Ca. 20 cm (Schätzung)
Gewicht	Leicht (nicht angegeben)
Geräuschpegel	Garantiert (siehe Typenschild)
Verwendung	Pflege von Kanten und kleinen Rasenflächen
Wartung	Reinigung mit trockenem Tuch, Schmierung der Klinge nach Gebrauch
Sicherheit	Automatische Abschaltung, Überstromschutz, Verriegelung
Garantie	Gemäß den Herstellerbedingungen
Kompatibles Zubehör	Führungsgriff (Power Handle) und optionaler Mittelgriff

Häufig gestellte Fragen - GS 10 eM Wolf Garten

Wie lade ich den Akku des Wolf Garten GS 10 eM Rasentrimmers?

Der Akku ist in den Führungsgriff integriert. Verwenden Sie das vom Hersteller zugelassene Ladegerät (siehe Konformitätserklärung). Der Akku wird teilgeladen ausgeliefert; laden Sie ihn vor dem ersten Gebrauch vollständig auf. Befolgen Sie die Anweisungen in der Bedienungsanleitung des Ladegeräts.

Kann ich die Schere ohne den Führungsgriff verwenden?

Nein, der Führungsgriff mit dem Akku ist unerlässlich. Er wird über einen Verriegelungsknopf mit dem Schneidkopf verbunden. Das Gerät funktioniert ohne ihn nicht.

Wie stelle ich den Neigungswinkel ein?

Für die horizontale Einstellung drücken Sie den Verriegelungsknopf und halten ihn gedrückt, dann stellen Sie den Winkel auf eine der 7 Positionen ein. Für die vertikale Einstellung ziehen Sie den Kopf nach vorne, drehen Sie ihn um 90 Grad nach links oder rechts und schieben Sie ihn dann zurück, bis er einrastet.

Was tun, wenn das Gerät während des Gebrauchs ausgeht?

Mögliche Ursachen sind: entladener Akku (laden Sie ihn), zu heißer Akku (lassen Sie ihn abkühlen), zu hohe Gerätetemperatur (lassen Sie es abkühlen und reinigen Sie die Lüftungsschlitze) oder Überstromauslösung (wenden Sie sich an eine Fachwerkstatt).

Wie reinige ich die Klinge nach dem Gebrauch?

Schalten Sie das Gerät aus, entfernen Sie den Führungsgriff und warten Sie, bis die Klinge vollständig zum Stillstand gekommen ist. Reinigen Sie die Klinge mit einem trockenen Tuch oder einer Bürste. Tragen Sie anschließend einen dünnen Film Pflegeöl auf, um die Klinge zu schützen. Niemals mit Wasser reinigen.

Wie lagere ich das Gerät am Ende der Saison?

Reinigen Sie das Gerät gründlich. Entfernen Sie den Führungsgriff und lagern Sie ihn getrennt an einem trockenen, kühlen Ort (0-23°C). Setzen Sie die Schutzabdeckung auf die Klinge. Vermeiden Sie die Lagerung in der Nähe von Düngemitteln oder Chemikalien.

Kann ich das Gerät bei Regen verwenden?

Nein, die Verwendung bei Regen oder Gewitter ist verboten. Das Eindringen von Wasser erhöht die Gefahr eines Stromschlags. Verwenden Sie das Gerät nur bei trockenem Wetter.

Wie ersetze ich die Klinge?

Der Austausch der Klinge muss von einem qualifizierten Techniker oder einer Fachwerkstatt durchgeführt werden. Verwenden Sie ausschließlich Original-Ersatzteile. Schalten Sie vor jedem Eingriff das Gerät aus, entfernen Sie den Führungsgriff und tragen Sie Handschuhe.

Warum wird die Klinge heiß?

Eine heiße Klinge kann stumpf sein oder nicht genug geschmiert werden. Wenn sie stumpf ist, wenden Sie sich an eine Fachwerkstatt. Wenn die Reibung zu groß ist, schmieren Sie die Klinge mit einem umweltfreundlichen Öl.

Welches Zubehör ist für dieses Gerät erhältlich?

Der Führungsgriff mit integriertem Akku ist erforderlich, aber nicht im Lieferumfang enthalten. Ein optionaler Mittelgriff kann für mehr Komfort hinzugefügt werden. Verwenden Sie nur vom Hersteller zugelassenes Zubehör.

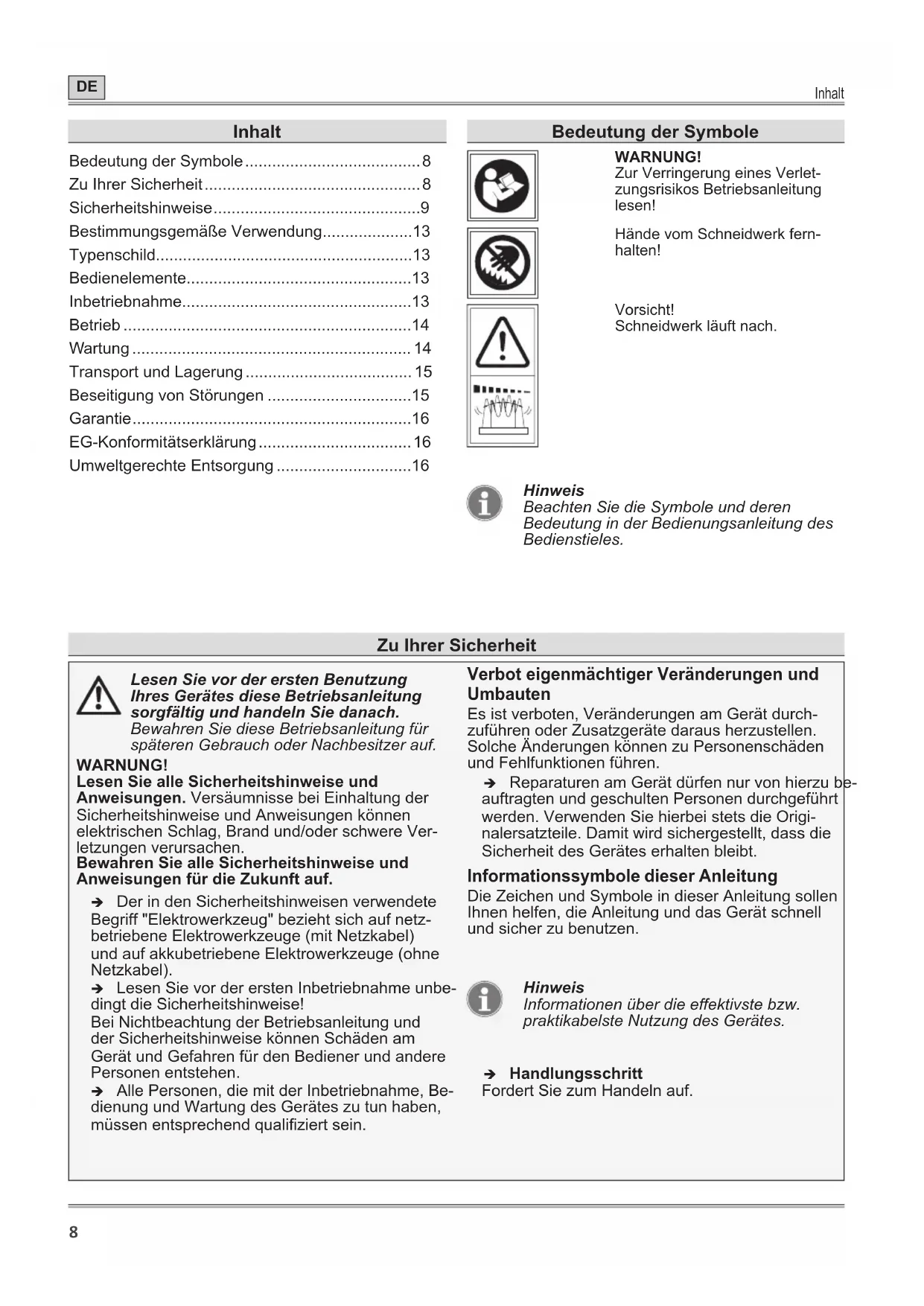

BEDIENUNGSANLEITUNG GS 10 eM Wolf Garten

Bedeutung der Symbole 8

Zu Ihrer Sicherheit 8

Sicherheitshinweise. 9

Bestimmungsgemäß Verwendung. 13

Typenschild. 13

Bedienelemente 13

Inbetriebnahme 13

Betrieb 14

Wartung 14

Transport und Lagerung 15

Beseitigung von Störungen 15

Garantie. 16

EG-Konformitätserklarung 16

Umweltgerechte Entsorgung 16

Bedeutung der Symbole

WARNING!

Zur Verringerung eines Verletzungsrisikos Betriebsanleitung lessen!

Hände vom Schneidwerk fernhalten!

Vorsicht!

Schneidwerk lauft nach.

Hinweis

Beachten Sie die Symbole und deren Bedeutung in der Bedienungsanleitung des Bedienstieles.

Zu Ihrer Sicherheit

Lesen Sie vor der ersten Benutzung Ihres Gerätes diese Betriebsanleitung sorgfältig und handeln Sie danach.

Bewahren Sie diese Betriebsanleitung für späteren Gebrauch oder Nachbesitzer auf.

WARNING!

Lesen Sie alle Sicherheitshinweise und

Anweisungen. Versäumnisse bei Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff "Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).
Lesen Sie vor der ersten Inbetriebnahme unbedingt die Sicherheitshinweise!
Bei Nichtbeachtung der Betriebsanleitung und der Sicherheitshinweise können Schaden am Gerät und Gefahren für den Bediener und andere Personen entstehen.
Alle Personen, die mit der Inbetriebnahme, Bedienung und Wartung des Gerätes zu tun haben, müssen entsprechend qualifiziert sein.

Verbot eigenmächtiger Veränderungen und Umbauten

Es ist verboten, Veränderungen am Gerät durchzuführen oder Zusatzgeräte daraus herzustellen. Solche Änderungen können zu Personenschäden und Fehlfunktionen führen.

Reparaturen am Gerät dürfen nur von hierzu beaufragten und geschulten Personen durchgeführt werden. Verwenden Sie hierbei stets die Orignalersatzteile. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

Informationssymbole dieser Anleitung

Die Zeichen und Symbole in dieser Anleitung sollen. Ihnen halten, die Anleitung und das Gerät schnell und sicher zu benutzen.

Hinweis

Informationen über die effektivste bzw. praktikabelste Nutzung des Gerätes.

Handlungsschritt

Fordert Sie zum Handeln auf.

Zu Ihrer Sicherheit

✓ Handlungsergebnis

HierfindensiedasErgebnisenerAbfolgevon Handlungsschritten.

[1]Positionsnummer

Positionsnummern sind im Text mit eckigen Klammern [ ] gekennzeichnet.

A Illustrationskennzeichnung

Illustrationen sind mit Buchstaben nummeriert und im Text gekennzeichnet.

1 Handlungsschrittnummer

Die definierte Abfolge von Handlungsschritten ist nummeriert und im Text gekennzeichnet.

Gefahrenstufen von Warnhinweisen

In dieser Betriebsanleitung werden die folgenden Gefahrenstufen verwendet, um auf potenzielle Gefahrensituationen hinzuweisen:

GEFAHR!

Die gefährliche Situation steht unmittelbar bevor und führt, wenn die Maßnahmen nicht befolggt werden, zu schweren Verletzungen bis hin zum Tod.

WARNING!

Die gefährliche Situation kann eintreten und führt, wenn die Maßnahmen nicht befolgt werden, zu schweren Verletzungen bis hin zum Tod.

VORSICHT!

Die gefährliche Situation kann eintreten und führt, wenn die Maßnahmen nicht befolgt werden, zu leichten oder geringfälligigen Verletzungen.

Achtung!

Eine möglicherweise schädliche Situation kann eintreten und führt, wenn sie nicht gemieten wird, zu Sachschäden.

Aufbau von Sicherheitshinweisen

GEFAHR!

Art und Quelle der Gefahr!

Folgen bei Nichtbeachtung

Maßnahme zur Gefahrenabwehr

Sicherheitshinweise

Arbeitsplatzsicherheit

a) Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche konnen zu Unfallen führen.
b) Arbeitsen Sie mit dem Elektrowerkzeug nicht in explosionsgefahrdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden konnen.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung konnen Sie die Kontrolle über das Gerät verlieren.

Elektrische Sicherheit

a) Halten Sie Elektrowerkzeuge von Regen und Nasse fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrisches Schlages.

Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie mude sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeugs kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringgert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschelt ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder/TRagen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfallen führen.

Sicherheitshinweise

d) Entfernen Sie Einstellwerkzeuge oder Schraubenschluss, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich bewegenden Teilen erfasst werden.

Verwendung und Behandlung des Elektrowerkzeugs

a) Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dazu bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, dass sich nicht mehr ein- oder ausschalten lasst, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und/oder entfern den Sie den Akku, bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

g) Verwenden Sie Elektrowerkzeug, Zubehor, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

Verwendung und Behandlung des Akkuwerkzeugs

a) Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.
b) Verwenden Sie nur die darauf vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
c) Halten Sie den nicht benutzten Akku fern von Buroklammern, Munzen, Schlüsseln, Nageln, Schrauben oder anderen kleinen Metalgegenständen, die eine Überbrückung der Kontakte verursachen konnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspulen. Wenn die Flüssigkeit in die Augen kommt, behmen Sie zusätzlich arztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sicherge-stellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.

Sicherheitshinweise für Grasscheren

Halten Sie alle Körperteile vom Schneidmesser fern. Versuchen Sie nicht, bei laufendem Messer Schnittgut zu entfernen oder zu schneidendes Material festzuhalten. Entfernen Sie eingeklemmtes Schnittgut nur bei ausgeschaltetem Gerät. Ein Moment der Unachtsamkeit bei Benutzung der Grasschere kann zu schweren Verletzungen führen.
Tragen Sie die Grasschere nur bei ausgeschalteten Motor und bei stillstehendem Messer. Bei Transport oder Aufbewährung der Grasschere stets die Schutzabdeckung aufziehen. Sorgfälliger Umgang mit dem Gerät verringert die Verletzungsgefahr durch das Messer.

Sicherheitshinweise

Halten Sie das Elektrowerkzeug nur an den isolierten Grifflächen, da das Schneidmesser in Berührung mit verborgenen Stromleitungen oder dem eigenen Netzkabel kommt kann. Der Kontakt des Schneidmessers mit einer spannungsführenden Leitung kann metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.
Suchen Sie den Rasen nach verborgenen Objekten, z. B. Steinen, Draht, usw. ab.
Halten Sie das Gerät mit beiden Händen fest.
Schalten Sie das Gerät aus und entfernen Sie den Bedienstiel nach einer Berührung eines Fremdkörpers. Überprüfen Sie das Gerät auf Beschädigungen und halten Sie Beschädigungen von einer Fachwerkstatt instandsetzen.
Schalten Sie das Gerät aus und entfernen Sie den Bedienstiel, wenn das Gerät übermöig stark zu vibrieren beginnnt. Lassen Sie das Gerät von einer Fachwerkstatt überprüfen und ggf. instandsetzen.

Selbst- und Personenschutz

Nehmen Sie die Grasschere nicht in Betrieb, wenn sich Personen (insbesondere Kinder) oder Tiere in unmittelbarer Höhe befinden. Achten Sie auch darauf, dass Kinder nicht mit der Grasschere speien.
Unterbrechen Sie den Gebrauch der Maschine, wenn Personen (insbesondere Kinder) oder Haustiere in der Nähe sind.
Dieses Gerätarf nicht von Kindern und nicht von Personen mit eingeschränkten körperslichen, sensorischen oder geistigen Fähigkeiten oder mit unzureichender Erfahrung und Wissen verwendet werden. Ebenso dürfen Personen, die mit dieser Betriebsanleitung nicht vertraut sind, das Gerät nicht verwenden. Lokale Vorschriften können eine Altersbeschänkung für Benutzer festlegen.
Schalten Sie den Motor nur ein, wenn ihre Fälle und Fälle in sicheren Abstand von der Schneideinrichtung entfern sind.
Trennen Sie die Maschine stets von der Stromversorgung, wenn diese unbeaufsichtigt gelassen wird und beim Entfernen einer Blockierung.
Tragen Sie bei Arbeiten mit oder an der Grasschere immer feste Schuhe und lange Hosen sowie weitere entsprechende geeignete personliche Schutzausrüstung (Schutzbrille, Gehorschutz, Arbeitshandsschuhe etc.). Das Tragen von personlicher Schutzausrüstung verringgert das Risiko von Verletzungen. Vermeiden Sie das Tragen weiter Kleidung etc., die vom Schneidwerkzeug erfasst werden kann.

Vor dem Einsatz

Machen Sie sich vor Arbeitsbeginn mit der Grasschere und ihren Funktionen sowie ihren Bedienelementen vertraut.
Benutzen Sie keine Grasschere, deren Schalter defekt ist und sich nicht mehr ein- oder ausschalten{lss. Lassen Sie diesen von einer qualifizierten Fachkraft oder einer Fachwerkstatt reparieren.

Verwenden Sie niemals ein Gerät mit beschädigten oder fehlenden Schutzeinrichtungen oder Abdeckungen. Lassen Sie diese von einer dazu qualifizierten Fachkraft oder Fachwerkstatt reparieren oder ggf. austauschen.

Bevor Sie Einstellungen am Gerät vornehmen, oder es saubern, schalten Sie das Gerät aus und entfern den Bedienstiel, in welchem der Akku fest verbaut ist.
Benutzen Sie keine Grasschere mit einer defekten oder stark abgenutzten Schneideinrichtung. Lassen Sie diese von einer dazu qualifizierten Fachkraft oder Fachwerkstatt reparieren oder ggf. austauschen.

Beim Einsatz

Lesen und beachten Sie die Bedienungsanlei-tung des Ladegerats und des Bedienstieles, in welchem der Akku fest verbaut ist.

Lassen Sie bei Arbeitsunterbrechungen die Grasschere nie unbeaufsichtigt und bewahren Sie diese an einem sicheren Ort auf.
Halten Sie die Grasschere beim Einsatzen parallel zum Boden, da sonst Verletzungsgefahr oder Sachschaden entstehen kann.
Halten Sie auch beim Arbeiten einen Sicherheitsabstand zum Schneidwerkzeug ein.
Seien Sie besonderss vorsichtig, wenn Sie ruckwärts gehen. Stolpergefahr!
Schalten Sie den Motor beim Transport von/zu den einzelnen Arbeitsstellen ab.
Überbrücken und manipulieren Sie niemals die am Gerät installierten Schalteinrichtungen (z. B. durch Anbinden des Schalters am Griff).
Achten Sie stets auf ihre Umgebung und auf mögliche Gefahren, die Sie wegen der Gerausche des Gerätes vielleicht nicht horen konnen.

Sicherheitshinweise

Hinweise zu Vibrationen:

Die Einwirkung von Schwingungen kann Schädigungen an den Nerven und Störungen der Blutzirkulation in Händen und Armen verursachen.

Tragen Sie bei Arbeiten in kalter Umgebung warme Kleidung und halten Sie ihre Höhe warm und trocken.
Machen Sie Pausen.
Falls Sie feststellen, dass die Haut an ihren Fingern oder Handen taub wird, kribbelt, schmerzt oder sich weiß verfürt, stellen Sie die Arbeit mit der Maschine ein und konsultieren Sie gegebenenfalls einen Arzt.
Die angegeben Schwingungsemissionswerte:
- Wurden nach einem genormten Prüfverfahren gemessen.
- Ermöglichen die Abschätzung der Emissionen des Elektrowerkzeugs und den Vergleich verschiedener Elektrowerkzeuge. Je nach Einsatzbedingung, Zustand des Elektrowerkzeuges oder der Einsatzwerkzeuge kann die tatsächliche Belastung higher oder geringer ausfallen. Berücksichtigten Sie zur Abschätzung Arbeitspausen und Phasen geringerer Belastung. Legen Sie aufgrund entsprechend angepasster Schätzwerte Schutzmaßnahmen fest, z.B. organisatorische Maßnahmen.

Nach dem Einsatz

Schalten Sie das Gerät aus, entfern den Sie den Bedienstiel vom Gerät und überprüfen Sie das Gerät auf Beschädigung. Achtung, Gefahr! Schneidwerkzeug lauft nach!
Sollten Sie Wartungs- und Reinigungsrarbeiten am Gerät durchführren, schalten Sie das Gerät aus und entfern den Sie den Bedienstiel vom Gerät.
Warten Sie immer den Stillstand des Schneidwerkzeuges ab.
Das Abnehmer der Schutzeinrichtungen dar nur bei stillgesettem Motor und entferntem Bedienstiel erfolgen.
Achten Sie darauf, dass Luftungsschlitze frei von Verschmutzungen sind.
Reinigen Sie die Grasschere nicht mit Wasser.
Montieren Sie nach dem Einsatz und bei Nichtgebrauch immer die Schutzabdeckung.

Allgemeine Sicherheitshinweise

Ersatzteile müssen den vom Hersteller festgelegten Anforderungen entsprechen. Verwenden Sie davon nur Original Ersatzteile oder die vom Hersteller zugelassenen Ersatzteile.itte beachten Sie beim Austausch immer die mitgelie-ferten Einbauhinweise, entfern den Sie vorher den Bedienstiel, in welchem sich der fest verbaute Akku befindet.
Lassen Sie Reparaturen ausschließlich von einer qualifizierten Fachkraft oder in einer Fachwerkstatt durchführren. Adressen von Fachwerkstätten finden Sie auf unserer Internetseite.
These Grasschere ist für die Pflege von Rasen im privaten Bereich vorgesehen. Wegen körperlicher Gefährung des Benutzers oder anderer Personen darf das Gerät nicht für artfremde Zwecke eingesetzt werden.
Auch bei Beachtung aller Sicherheits- und Bedienhinweise besteht immer ein Restrisiko von Verletzungen und Sachschäden. Seien Sie sich dessen immer bewusst.
Benutzen Sie das Gerät nicht bei Regen- oder Gewittergefahren.
Ersetzen Sie alle abgenutzten oder beschädigten Hinweisschildern an dem Gerät.
Benutzen Sie nur die vom Hersteller freiigegeben Akkus/Bedienstiele mit fest verbauten Akkus und Ladegeräte. Die Bezeichnung der freiigegebene Akkus/Bedienstiele mit fest verbauten Akkus und Ladegeräte konnen Sie der beigefugten EG Konformitätserklarung entnahmen.

Bestimmungsgemäß Verwendung

Die Grasschere ist ausschließlich zur Pflege von Rasenkanten, kleineren Rasenflächen im privaten Bereich bestimmt. Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für Schaden bei nicht bestimmungsgemäßer Verwendung haftet der Benutzer.

Typenschild

Lage

Das Typenschild finden Sie am Gehäuse des Gerätes.

Aufbau G

1 Hersteller
2 Gerätegruppe
3 Modellname
4 Nennspannung, Stromart
5 Gewicht
6 Schutzart
7 Entsorgungshinweis
8 Baujahr
9 Schalleistung garantiert
10 CE-Kennzechnung
11 Modellnummer
12 Seriennummer

Bedienelemente

Bedienelemente H

1 Einschaltspersrschalter
2 Ein-/Ausschalter am Handgriff
3 Handgriff
4 Haltebereich für die Hand/ Befestigungsbereich für den optionalen Mittelgriff
5 Bedienstiel * (mit fest verbautem Akku)
6 Einrastknopf
7 Schneidmesser
8 Schutzabdeckung
9 Rader
10 Arretierknopf Arbeitswinkelverstellung
Erforderliches Bedienelement (im Lieferumfang nicht enthalten)

Inbetriebnahme

Ergänzende Dokumentationen

Nehmen Sie das Gerät erst in Betrieb, wenn Ichn den die mitgelieferten Betriebsanleitungen des Ladegerätes und die des Bedienstieles vorliegen und Sie diese verstanden und beachtet haben.

Akku laden

WARNING!

Akku ausschließlich mit dem vom Hersteller frei gegebenem Ladegerät laden. Die Bezeichnung der frei gegebenen Ladegeräte konnen Sie der beigeführten EG-Konformitätserklarung entnehmer.

Achtung!

Der Akku wird teilgeladen ausgeliefert. Laden Sieden Akku vor dem ersten Einsatz vollständig auf, um die volle Leistung des Akkus zu gewährleisten.

VORSICHT!

Der Akku ist fest im Bedienstiel verbaut.

Arbeitswinkel einstellen A B

WARNING!

Gefahr von Verletzungen durch das Schneidwerkzeug.

Einstellungen am Gerät nur bei abgeschal-tetem Motor und stillstehendem Schneid-werkzeug vornehmen.

Vor allen Arbeiten am Gerät den Bedienstiel, in welchem sich der fest verbaute Akku befindet, entfemen.

Das Gerät verfügbar über einen 7-fach (je nach Ausführung) verstelltbaren Arbeitswinkel. Dadurch konnen Sie problematische und schwer zugängliche Stellen bequem erreichen.

Horizontale Verstellung A

Drucken Sie den Arretierknopf und halten Sie ihn gedrückt 1.
Stellen Sie den Arbeitswinkel n
Lassen Sie den Arretierknopf los.
Der Arretierknopf der Grasschere rastet hörbar ein.

Vertikale Verstellung

Ziehen Sie den Grasscherenkopf [A] nach vorne Heraus und halten Sie ihn 1.

Drehen Sie den Grasscherenkopf um 90^ nach links oder rechts ②.
Führren Sie den Grasscherenkopf langsam darüber bis dieser in der Stellung einrastet ③.
Der Kopf der Grasschere rastet hörbar ein.

Hinweis

Die Vertikale Stellung wird z. B. besteht zum Randlosen schneiden an Beetkanten usw..

Grasschere mit Bedienstiel verbinden C

Drucken Sie den Einrastknopf [A] am Bedienstiel und stecken Sie den Bedienstiel in die Aufnahme des Grasschere bis der Einrastknopf in der Aufnahme [B] einrastet 12.

Achtung!

Achten Sie auf die korrekte Einrastung

Hinweis

Als Zubehor ist ein optional erhältlicher Mittelgriff für den Bedienstiel erhältlich. Informationen und Montagehinweise finden Sie in der Bedienungsanleitung des Bedienstieles.

Betrieb

Betriebszeiten

Beachten Sieitte regionale Vorschriften. Erfragen Sie die Betriebszeiten bei ihrer ortlichen Ordnungsbehörde.

Gerä einschalten D

WARNING!

Gefahr von Verletzungen oder Sachschäden

Halten Sie das Gerät während des Betriebes immer mit beiden Händen fest. Eine Hand umfasst den Handgriff, die andere Hand umfasst den Bedienstiel an dem ummantelten Bereich bzw. den optional erhältlichen Mittelgriff.
Achten Sie immer auf einen sicheren Stand.

Entfernen Sie die Schutzabdeckung.

Betätigen Sie den Einsatzspersrschalter [A] am Handgriff 1.
Betätigen Sie gleichzeitig den Ein-/Ausschalter [B] am Handgriff ②.
Lassen Sie den Einsatzspersrschalter wieder los.
Das Gerät ist in Betrieb.

Gerätausschalten D

Lassen Sie den Ein-/Ausschalter am Handgriff los.
Das Gerät ist ausgeschaltet.

Hinweis

Das Schneidwerkzeug lauft nach dem Ausschalten noch kurze Zeit nach.

Hinweis

Beim Loslassen des Ein-/Ausschalters kehr der Einschalsperrschalter automatisch in seine Ausgangsposition zurück.

Schneiden E

Halten Sie das Gerät in Arbeitsstellung.
Führren Sie die Grasschere immer mit den Rädern auf dem Boden.
Achten Sie auf einen korrekt eingestellten Arbeitswinkel, damit das Schneidwerkzeug nicht in den Boden schneidet.
Arbeitsen Sie langsam und vorsichtig.
Schneiden Sie den Rasen nicht zu dicht am Boden ab.

Bedienstiel mit fest verbautem Akku entfernen F

Gerät ausschalten.

Drucken Sie den Einrastknopf [A] am Bedienstiel 1.
Ziehen Sie den Bedienstiel aus der Aufnahme der Grasschereneinheit [B] ganz Heraus ②.

Wartung

WARNING!

Gefahr von Verletzungen oder Sachschäden.

Wartungs- und Reinigungsrarbeiten am Gerät dürfen nur bei stillgesetztem Motor und stillstehendem Schneidwerkzeug vorgenommen werden.

Vor allen Arbeiten am Gerät den Bedienstiel, in welchem sich der fest verbaute Akku befindet, entfern.
Reinigen Sie das Gerät nicht mit Wasser.
Reparatur- und Wartungsarbeiten sowie den Austausch von Sicherheitselementen nur von einer qualifizierten Fachkraft oder einer Fachwerkstatt durchführten halten.
Bei allen Arbeiten an dem Schneidmesser Schutzhandschuhe/TRagen.

Reinigung

Schalten Sie das Gerät aus, warten Sie bis das Schneidwerkzeug zum Stillstand gekommen ist und entfern den den den Bedienstiel.
Reinigen Sie die Grasschere, insbesondere die Luftungsschlitze, nach jedem Einsatz mit einem trockenen Tuch bzw. bei starker Verschmutzung mit einer Bürste.
Reinigen Sie das Schneidmesser vorsichtig nach jeder Gebrauch.
→ Sprühen Sie das Schneidmesser nach dem Ein satz mit Pflegeöl ein, um eine lange Lebensdauer der Grasschere zu garantieren. Verwenden Sie hierzu möglichst umweltfreiendliche Schmiermittel.
Olen Sie die Grasschere nicht während des Betriebs.
Legen Sie die Grasschere zum Olen auf die Seite und tragen sie einen dünnen Ölfilm auf das Schneidmesser auf.

Transport und Lagerung

WARNING!

Gefahr von Verletzungen durch das Schneidwerkzeug.

Vor jedem Transport und jeder Lagerung das Gerät abschalten und den Stillstand des Schneidwerkzeuges abwarten.
Entfernen Sie Bedienstiel vor Transport oder Lagerung.
Montieren Sie immer die Schutzabdeckung vor Transport und Lagerung.

Lagern Sie den Bedienstiel und die Grasschere getrennt voneinander.
Lagern Sie den Bedienstiel an einem kühlen und trockenen Ort. Empfoh lene Lagertemperatur ca. 0 - 23^.
Halten Sie die Grasschere und insbesondere seine Plastikbestandteile fern von Bremsflüssigkeiten, Benzin, erdölhaltigen Produktken, Kriechen etc. Sie enthalten chemische Stoffe, welche die Plastikbestandteile der Heckenschere beschädigden, angeifen oder zerstoren können.
Düngemittel und andere Gartenchemikalien enthalten Stoffe, die stark korrosiv auf die Metallteile der Grasschere wirken können. Lagern Sie ihre Grasschere davon nicht in der Nähe dieser Stoffe.

Transport

Sichern Sie das Gerät ausreichend gegen unbeabsichtigtes Verrutschen wenn Sie es auf oder in einem Fahrzeug transportieren.

Lagerung

Führn Sie nach jeder Saison eine gründliche Reinigung an Ihr dem Gerät durch.
Lagern Sie das Gerät stets an einem trockenen und sicheren Ort, welcher unzugänglich für Kinder ist.

Beseitigung von Störungen

WARNING!

Gefahr von Verletzungen oder Sachschäden

Suchen Sie im Zweifelsfall immer eine Fachwerkstatt auf.

Stellen Sie vor jeder Prüfung oder vor Arbeiten am Gerät den Motor ab und entfernen Sie den Bedienstiel.

Problem Moggliche Ursache Abhilfe

Das Gerät schaltet ab.	Der Akku ist zu kein. Lassen Sie den Akku abkühlen.
	Der Akku ist entladen. Laden Sie den Akku auf.
	Temperatur des Gerätes (Elektronik) ist zu hoch.	Lassen Sie das Gerät abkühlen und reinigen Sie ggf. die Lüftungsschlitze
	Überstromauslösung Suchen Sie bei erneutem Auftreten eine Fachwerkstatt auf.
Das Gerätlässt sich nicht einschalten.	Der Akku ist entladen. Laden Sie den Akku auf.
	Überstromauslösung Suchen Sie bei erneutem Auftreten eine Fachwerkstatt auf.
	Temperatur des Akkus zu hoch oder zu niedrig.	Lassen Sie den Akku abkühlen bzw. aufwärmen.
	Der Akku ist defekt. Lassen Sie den Akku in dem Bedienstiel von einer Fachwerkstatt überprüfen.
Das Schneidmesserr wird kein.	Das Schneidmesser ist stumpf.	Suchen Sie eine Fachwerkstatt auf.
	Es besteht zu viel Reibung aufgrund fehlender Schmierung.	Ölen Sie das Schneidmesser.
Unruhiger Lauf, starkes Vibrieren der Grasschere.	Das Schneidmesser ist schadhaft.	Suchen Sie eine Fachwerkstatt auf.
	Die Befestigung des Schneidmessers hat sich gelöst.	Suchen Sie eine Fachwerkstatt auf.

Garantie

In jedem Land gelten die von unserer Gesellschaft oder dem Importeur Herausgegebenen Garantiebestimmungen. Störungen beseitigen wir an ihrem Gerät im Rahmen der Gewährleistung kosten, sofern ein Material- oder Herstellungsehler die Ursache sein sollte. Im Garantiefall wenden Sie sichitte an ihren Verkäufe oder die nachstgelegene Niederlassung.

EG-Konformitätserklärung

Weitere Angaben zum Gerät finden Sie auf der separat beigelegten EG-Konformitätserklarung, die ein Bestandteil dieser Betriebsanleitung ist.

Umweltgerechte Entsorgung

Elektrowerkzeuge, Zubehor und Verpackungen müssen einer umweltgerechten Wiederverwertung zugeführrt werden.

Akkus/Batterien:

Werfen Sie Akkus nicht in den Hausmull, ins Feuer oder ins Wasser. Akkus mussen gesammelt, recyclelt oder auf umwelt-freundliche Weise entsorgt werden.

Elektrowerkzeug (ohne Akkus/ Batterien):

Werfen Sie das Elektrowerkeug nicht in den Hausmull! Geben Sie es in einer geeigneten Entsorgungseinrichtung ab.

Contents

Elektrische verilgheit

Werkhoek instellen A B

WAARSCHUWING!

Mechanische verstelling A

De vergrendelknop indrukken en ingedrukt honden 1.
De werkhoek instellen
De vergrendelknop loslaten.

WOLF-Garten ist eine Marke der MTD Products Aktiengesellschaft
WOLF-Garten is a trademark of MTD Products Aktiengesellschaft

Industriestraße 23·66129 Saarbrücken·Germany

Fon/Phone [phone] • Fax [phone]

www.WOLF-Garten.com·[e-mail]

769-26121A

f www.WOLF-Garten.com
