BEDIENUNGSANLEITUNG LYCOS E350 T Wolf Garten

A Typ 1 Typ 2 ① ② ① ②

B ① ② ①

C ① ② ②

(Originalbetriebsanleitung)

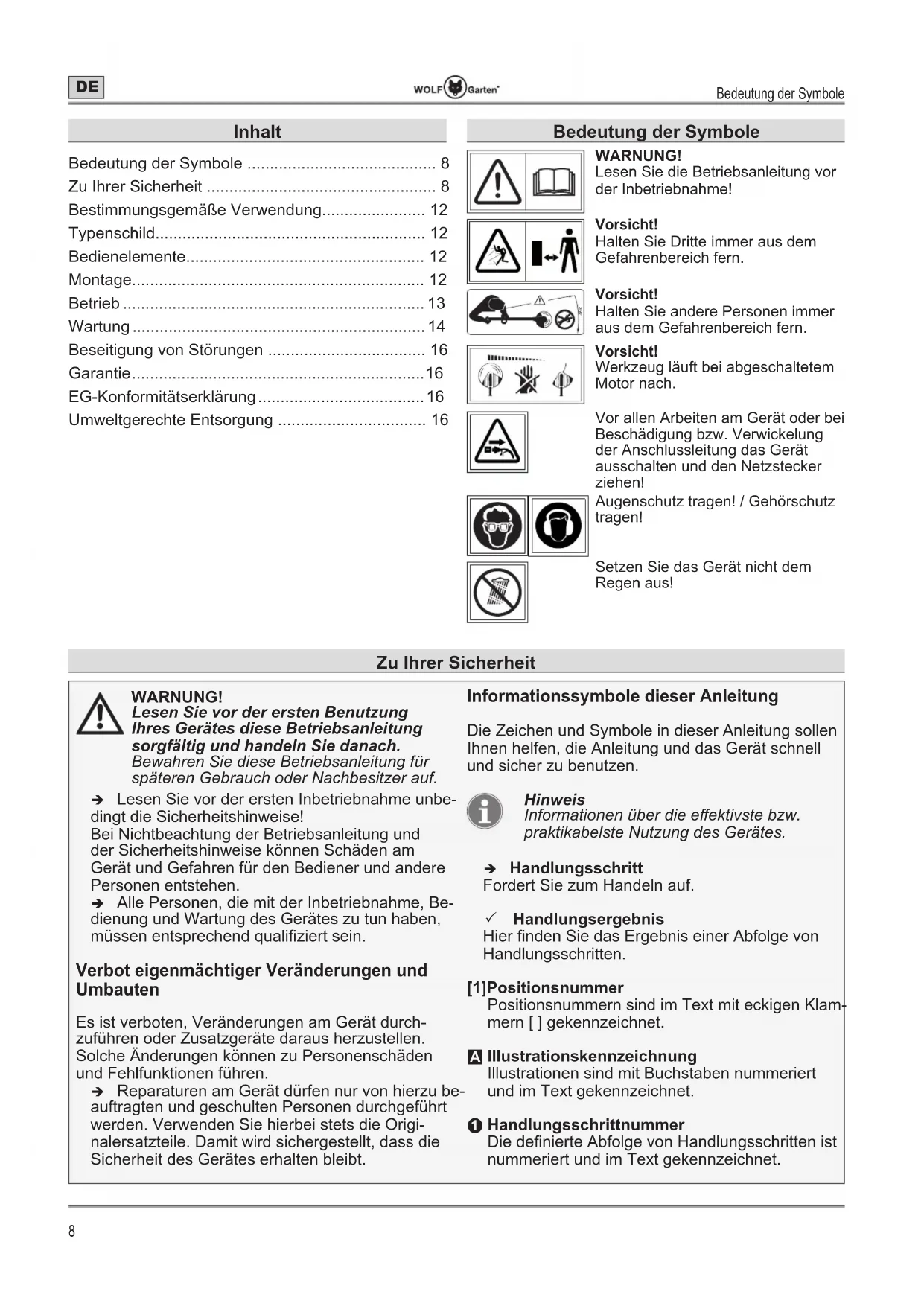

EN English 17

Bedeutung der Symbole 8

Zu Ihrer Sicherheit 8

Bestimmungsgemäße Verwendung.... 12

Typenschild.... 12

Bedienelemente.... 12

Montage.... 12

Betrieb 13

Wartung 14

Beseitigung von Störungen 16

Garantie....16

EG-Konformitätserklärung 16

Umweltgerechte Entsorgung 16

Bedeutung der Symbole

WARNUNG!

Lesen Sie die Betriebsanleitung vor der Inbetriebnahme!

Vorsicht!

Halten Sie Dritte immer aus dem Gefahrenbereich fern.

Vorsicht!

Halten Sie andere Personen immer aus dem Gefahrenbereich fern.

Vorsicht!

Werkzeug läuft bei abgeschaltetem Motor nach.

Vor allen Arbeiten am Gerät oder bei Beschädigung bzw. Verwickelung der Anschlussleitung das Gerät ausschalten und den Netzstecker ziehen!

Augenschutz tragen! / Gehörschutz tragen!

Setzen Sie das Gerät nicht dem Regen aus!

Zu Ihrer Sicherheit

WARNUNG!

Lesen Sie vor der ersten Benutzung Ihres Gerätes diese Betriebsanleitung sorgfältig und handeln Sie danach.

Bewahren Sie diese Betriebsanleitung für späteren Gebrauch oder Nachbesitzer auf.

→ Lesen Sie vor der ersten Inbetriebnahme unbedingt die Sicherheitshinweise!

Bei Nichtbeachtung der Betriebsanleitung und der Sicherheitshinweise können Schäden am Gerät und Gefahren für den Bediener und andere Personen entstehen.

→ Alle Personen, die mit der Inbetriebnahme, Bedienung und Wartung des Gerätes zu tun haben, müssen entsprechend qualifiziert sein.

Verbot eigenmächtiger Veränderungen und Umbauten

Es ist verboten, Veränderungen am Gerät durchzuführen oder Zusatzgeräte daraus herzustellen. Solche Änderungen können zu Personenschäden und Fehlfunktionen führen.

→ Reparaturen am Gerät dürfen nur von hierzu beauftragten und geschulten Personen durchgeführt werden. Verwenden Sie hierbei stets die Originalersatzteile. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

Informationssymbole dieser Anleitung

Die Zeichen und Symbole in dieser Anleitung sollen Ihnen helfen, die Anleitung und das Gerät schnell und sicher zu benutzen.

Hinweis

Informationen über die effektivste bzw. praktikabelste Nutzung des Gerätes.

→ Handlungsschritt

Fordert Sie zum Handeln auf.

√ Handlungsergebnis

Hier finden Sie das Ergebnis einer Abfolge von Handlungsschritten.

[1] Positionsnummer

Positionsnummern sind im Text mit eckigen Klam- mern [ ] gekennzeichnet.

A Illustrationskennzeichnung

Illustrationen sind mit Buchstaben nummeriert und im Text gekennzeichnet.

① Handlungsschrittnummer

Die definierte Abfolge von Handlungsschritten ist nummeriert und im Text gekennzeichnet.

Zu Ihrer Sicherheit

Gefahrenstufen von Warnhinweisen

In dieser Betriebsanleitung werden die folgenden Gefahrenstufen verwendet, um auf potenzielle Gefahrensituationen hinzuweisen:

GEFAHR!

Die gefährliche Situation steht unmittelbar bevor und führt, wenn die Maßnahmen nicht befolgt werden, zu schweren Verletzungen bis hin zum Tod.

WARNUNG!

Die gefährliche Situation kann eintreten und führt, wenn die Maßnahmen nicht befolgt werden, zu schweren Verletzungen bis hin zum Tod.

VORSICHT!

Die gefährliche Situation kann eintreten und führt, wenn die Maßnahmen nicht befolgt werden, zu leichten oder geringfügigen Verletzungen.

Achtung!

Eine möglicherweise schädliche Situation kann eintreten und führt, wenn sie nicht gemieden wird, zu Sachschäden.

Aufbau von Sicherheitshinweisen

GEFAHR!

Art und Quelle der Gefahr!

→Folgen bei Nichtbeachtung

Maßnahme zur Gefahrenabwehr

Sicherheitshinweise

Selbst- und Personenschutz

Dieses Gerät darf nicht von Kindern unter 16 Jahren und nicht von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mit unzureichender Erfahrung und Wissen verwendet werden. Ebenso dürfen Personen, die mit dieser Betriebsanleitung nicht vertraut sind, das Gerät nicht verwenden. Lokale Vorschriften können eine Altersbeschränkung für Benutzer festlegen.
Aus Sicherheitsgründen dürfen Kinder unter 16 Jahren oder Personen, die die Gebrauchsanweisung nicht kennen, den Rasentrimmer nicht benutzen. Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen.
Nehmen Sie den Rasentrimmer nicht in Betrieb, wenn sich Personen (insbesondere Kinder) oder Tiere in unmittelbarer Nähe befinden. Achten Sie auch darauf, dass Kinder nicht mit dem Rasentrimmer spielen.
Unterbrechen Sie den Gebrauch der Maschine, wenn Personen (insbesondere Kinder) oder Haustiere in der Nähe sind.
➢ Schalten Sie den Motor nur ein, wenn Ihre Füße und Hände in sicherem Abstand von der Schneideinrichtung entfernt sind.

Trennen Sie die Maschine stets von der Stromversorgung, wenn diese unbeaufsichtigt gelassen wird und beim Entfernen einer Blockierung.
➢ Tragen Sie bei Arbeiten mit oder am Rasentrimmer immer feste Schuhe und lange Hosen sowie weitere entsprechende geeignete persönliche Schutzausrüstung (Schutzbrille, Gehörschutz, Arbeitshandschuhe etc.). Das Tragen von persönlicher Schutzausrüstung verringert das Risiko von Verletzungen. Vermeiden Sie das Tragen weiter Kleidung etc., die vom Schneidwerkzeug erfasst werden kann.

Vor dem Einsatz

Machen Sie sich vor Arbeitsbeginn mit dem Rasentrimmer und seinen Funktionen sowie seinen Bedienelementen vertraut.
Montieren Sie nie metallische Schneidelemente.
Benutzen Sie keinen Rasentrimmer, dessen Schalter defekt ist und sich nicht mehr ein- oder ausschalten lässt. Lassen Sie diesen von einer qualifizierten Fachkraft oder einer Fachwerkstatt reparieren.

Sicherheitshinweise

Schließen Sie keine beschädigten Kabel an die Stromversorgung an. Berühren Sie kein beschädigtes Kabel, bevor es von der Stromversorgung getrennt wurde. Beschädigte Kabel können zum Berühren aktiver Teile führen.

Verwenden Sie niemals ein Gerät mit beschädigten oder fehlenden Schutzeinrichtungen oder Abdeckungen. Lassen Sie diese von einer dazu qualifizierten Fachkraft oder Fachwerkstatt reparieren oder ggf. austauschen.
Vergewissern Sie sich vor dem Gebrauch, dass der Rasen von Ästen, Steinen, Drähten etc. befreit ist und berücksichtigen Sie dieses während des gesamten Trimmens.
Bevor Sie Einstellungen am Gerät vornehmen, es säubern oder die Anschlussleitungen prüfen, schalten Sie das Gerät aus und ziehen Sie den Netzstecker.
Prüfen Sie vor Inbetriebnahme der Maschine und nach jeglichem Aufprall die Anschlussleitung auf Anzeichen von Verschleiß oder Beschädigung. Lassen Sie notwendige Reparaturen von einer Elektrofachkraft oder einer Fachwerkstatt durchführen.
Prüfen Sie vor jedem Gebrauch, ob das Gerätekabel mit Netzstecker oder ob die Anschlusskabel beschädigt, brüchig/veraltert oder verworren sind. Beschädigte Kabel umgehend vor dem weiteren Gebrauch in einer Fachwerkstatt austauschen lassen.

Kabel

Verwenden Sie ausschließlich Verlängerungskabel mit einem Mindest-Querschnitt von 3 x 1,5 mm² und einer max. Länge von 25 m:

• wenn Gummischlauchleitungen, dann nicht leichter als Typ HO7RN-F
• wenn PVC-Leitungen, dann nicht leichter als Typ HO5 VV-F (Leitungen diesen Typs sind für die ständige Verwendung im Freien nicht geeignet, wie z. B.: unterirdische Verlegung zum Anschluss einer Gartensteckdose, Anschluss einer Teichpumpe oder Lagerung im Freien)

Stecker und Kupplung müssen spritzwassergeschützt sein.
➢ Benutzen Sie eine Fehlerstromschutzeinrichtung (RCD) mit einem Fehlerstrom von nicht mehr als 30 mA.

Anschlusskabel an der Zugentlastung befestigen. Nicht an Kanten, spitzen oder scharfen Gegenständen scheuern lassen. Kabel nicht durch Türritze oder Fensterspalten quetschen. Schalteinrichtungen dürfen nicht entfernt oder überbrückt werden (z. B. Anbinden des Schalthebels am Führungsholm)
- Verwenden Sie nur Anschlusskabel, die in einwandfreiem Zustand sind.

Beim Einsatz

Arbeiten Sie mit dem Gerät nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Der Rasentrimmer kann Funken erzeugen, die den Staub oder die Dämpfe entzünden können.
Lassen Sie bei Arbeitsunterbrechungen den Rasentrimmer nie unbeaufsichtigt und bewahren Sie ihn an einem sicheren Ort auf.
Halten Sie den Rasentrimmer beim Einschalten parallel zum Rasen, da sonst Verletzungsgefahr besteht.
Halten Sie auch beim Arbeiten einen Sicherheitsabstand zum rotierenden Faden ein.
Greifen Sie nicht in den rotierenden Faden.
Seien Sie achtsam vor Verletzungen an der Vorrichtung, die zum Abschneiden der Fadenlänge dient. Nach dem Herausziehen eines neuen Fadens halten Sie das Gerät immer in ihrer normalen Arbeitsposition, bevor es eingeschaltet wird.
➢ Tragen Sie geeigneten Augenschutz und Gehörschutz!

Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Laufen Sie nie, sondern bewegen sich in einem ruhigen Gang vorwärts. Dadurch können Sie das Gerät in unerwarteten Situationen besser kontrollieren.
Seien Sie besonders vorsichtig, wenn Sie rückwärts gehen. Stolpergefahr!
➢ Schalten Sie den Motor beim Transport von/zu den einzelnen Arbeitsstellen ab.
Halten Sie die Anschlussleitungen von den Schneidwerkzeugen fern, um Beschädigungen an Kabeln zu vermeiden, welche zum Berühren von aktiver Teile führen können.

Sicherheitshinweise

Wird die Netzanschlussleitung dieses Gerätes beschädigt, muss sie durch den Hersteller oder seinen Kundendienst oder eine qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
Überbrücken und entfernen Sie niemals die am Gerät installierten Schalteinrichtungen (z. B. durch Anbinden des Tastschalters am Griff).
Die Fadenbox nicht auf den Boden stoßen und nicht an Mauerkanten anschlagen. Hat die Fadenbox einmal einen starken Stoß erlitten, achten Sie auf eine verstärkte Vibration am Griff. Wenn dies der Fall ist, muss das Gerät von einer qualifizierten Fachkraft oder einer Fachwerkstatt überprüft und ggf. repariert werden.
➢ Schalten Sie unter folgenden Umständen das Gerät ab und entfernen Sie den Netzstecker von der Stromversorgung. Vergewissern Sie sich, das alle sich bewegenden Teile zum vollständigen Stillstand gekommen sind:

• Bevor Sie das Gerät verlassen;
• bevor Sie eine Blockade lösen;
• bevor Sie Reinigungs-, Wartungs- oder Einstellungsarbeiten vornehmen;
• bevor Sie das Gerät auf Beschädigungen überprüfen, z. B. nachdem ein Fremdkörper getroffen wurde;
• bei übermäßig starken Vibrationen des Geräts.

Nach dem Einsatz

Schalten Sie das Gerät aus, ziehen Sie den Netzstecker und überprüfen Sie das Gerät auf Beschädigung. Achtung, Gefahr! Schneidwerkzeug läuft nach!
Sollten Sie Wartungs- und Reinigungsarbeiten am Gerät durchführen, schalten Sie das Gerät aus und ziehen Sie den Netzstecker.
Warten Sie immer den Stillstand des Schneidwerkzeuges ab.
Das Abnehmen der Schutzeinrichtungen oder der Austausch der Fadenspule dürfen nur bei stillgesetztem Motor und abgeschaltetem Schneidwerkzeug und nur bei abgezogenem Netzstecker vorgenommen werden.

Verwenden Sie nur Original Fadenspule und beachten Sie die Einbauhinweise!

Achten Sie darauf, dass Lüftungsschlitze frei von Verschmutzungen sind.
Reinigen Sie das Gerät nicht mit Wasser.
Stellen Sie das Gerät an einem sicheren Ort ab.
Lagern Sie das Gerät nicht in Reichweite von Kindern.

Nehmen Sie selbst keine Reparaturen am Gerät vor, sondern lassen Sie diese nur von einer qualifizierten Fachkraft oder in einer Fachwerkstatt durchführen.
➢ Lassen Sie den Motor abkühlen, bevor Sie das Gerät abstellen.

Allgemeine Sicherheitshinweise

➢ Ersatzteile müssen den vom Hersteller festgelegten Anforderungen entsprechen. Verwenden Sie daher nur Original Ersatzteile oder die vom Hersteller zugelassenen Ersatzteile. Bitte beachten Sie beim Austausch immer die mitgelieferten Einbauhinweise, ziehen Sie vorher den Netzstecker.
Lassen Sie Reparaturen ausschließlich von einer qualifizierten Fachkraft oder in einer Fachwerkstatt durchführen. Adressen von Fachwerkstätten finden Sie auf unserer Internetseite.

Dieser Rasentrimmer ist für die Pflege von Rasenkanten sowie kleineren Gras- und Rasenflächen im privaten Bereich vorgesehen. Wegen körperlicher Gefährdung des Benutzers oder anderer Personen darf das Gerät nicht für artfremde Zwecke eingesetzt werden.
➢ Verwenden Sie den Rasentrimmer nur bei Tageslicht oder unter guter künstlicher Beleuchtung. Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet.
Verwenden Sie den Rasentrimmer nur bei trockenen Wetterbedingungen. Halten Sie ihn von Regen oder Nässe fern. Durch das Eindringen von Wasser in den Rasentrimmer erhöht sich das Risiko eines elektrischen Schlags.
Benutzen Sie das Gerät nicht bei Regen- oder Gewittergefahr.
Auch bei Beachtung aller Sicherheits- und Bedienhinweise besteht immer ein Restrisiko von Verletzungen und Sachschäden. Seien Sie sich dessen immer bewusst.
Ersetzen Sie alle abgenutzten oder beschädigten Hinweisschilder an dem Gerät.

Bestimmungsgemäße Verwendung

Der Rasentrimmer ist ausschließlich für die Pflege von Rasenkanten sowie kleineren Gras- und Rasenflächen im privaten Bereich bestimmt.

Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß.

Für Schäden bei nicht bestimmungsgemäßer Verwendung haftet der Benutzer.

Bestimmungswidrige Verwendung

Dieser Rasentrimmer sollte nicht in öffentlichen Anlagen, Parks, Sportstätten, an Straßen usw. sowie in der Land und Forstwirtschaft eingesetzt werden.

Wegen körperlicher Gefährdung des Benutzers darf der Rasentrimmer nicht verwendet werden:

- zum Trimmen von Büschen, Hecken und Sträuchern;

- zum Schneiden von Blumen;

- zum Zerkleinern im Sinne der Kompostierung.

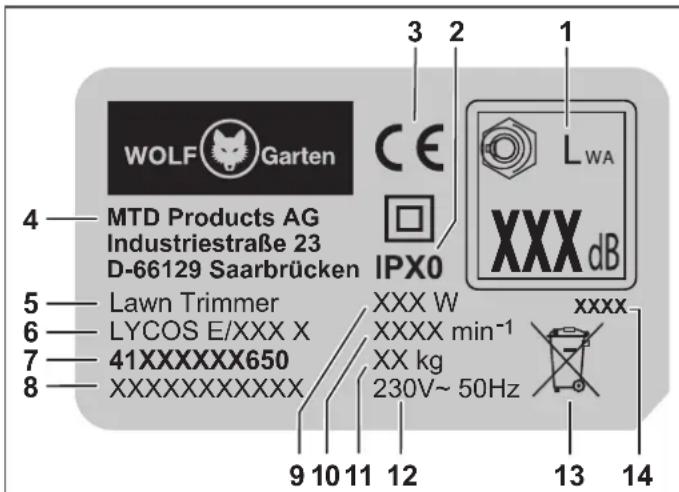

Typenschild

Lage

Das Typenschild finden Sie am unteren Griffende des Rasentrimmers.

Hinweis

Die Kennzeichnung besitzt Urkundenwert und darf nicht verändert oder unkenntlich gemacht werden.

Aufbau

WOLF Garten 4 — MTD Products AG Industriestraße 23 D-66129 Saarbrücken 5 — Lawn Trimmer 6 — LYCOS E/XXX X 7 — 41XXXXXX650 8 — XXXXXXXXXXXX 9 10 11 12 13 14 3 2 IPX0 LWA XXX dB XXX W XXXX min⁻¹ XX kg 230V~ 50Hz

1 Schallleistung garantiert

2 Schutzklasse/Schutzart

3 CE-Kennzeichnung

4 Hersteller

5 Gerätegruppe

6 Modellname

7 Modellnummer

8 Seriennummer

9 Leistung
10 Motordrehzahl in min ^-1
11 Gewicht
12 Nennspannung, Stromart, Frequenz
13 Entsorgungshinweis
14 Baujahr

Bedienelemente

Bedienelemente Q

1 Handgriff
2 Einschaltsperrschalter
3 Mittelgriff
4 Schnellverschluss für Einstellung Teleskopstiel
5 Arretierknopf Kantenschneid-Funktion
6 Schutzabdeckung
7 Fadenmesser
8 Fadenbox
9 Ein-/Ausschalter
10 Kabelzugentlastung
11 Arretierknopf Arbeitswinkel
12 Pflanzenschutzbügel*
13 Stützrad für Kantenschneidfunktion *
14 Auftippknopf für Fadennachstellung
15 Aufbewahungsbox für Ersatzfadenspule (je nach Modell mit Ersatzfadenspule im Lieferumfang)*
16 Teleskopstiel

* je nach Modell und Ausführung

Montage

Schutzabdeckung montieren A

→ Platzieren Sie die Schutzabdeckung am Rasentrimmer ①.
→ Fixieren Sie die Schutzabdeckung mit den Befestigungsschrauben ②.

Hinweis

Ziehen Sie die Schrauben nur handfest an.

Hinweis

Entfernen Sie vor dem Starten des Geräts den Schnittschutz am Fadenmesser.

Hinweis

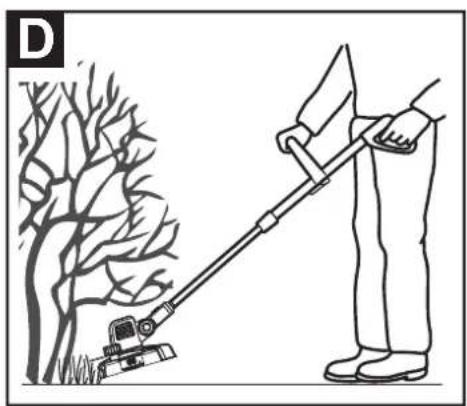

Der Rasentrimmer kann für das Schneiden von kleinen Rasenflächen D E und den Kantenschnitt F verwendet werden.

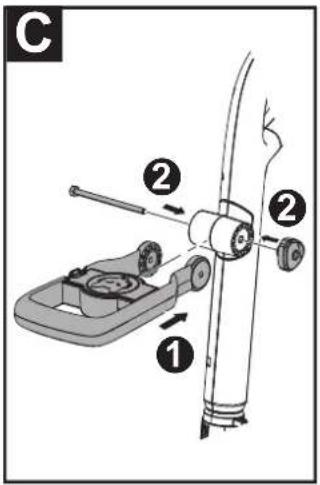

Mittelgriff montieren C (Typ 2)

→ Platzieren Sie den Mittelgriff am Rasentrimm ^1 r
→ Befestigen Sie den Mittelgriff mit der Sechskantschraube und der Knaufmutter am Rasentrimmer ②.

Hinweis

Achten Sie darauf, dass der Kopf der Sechskantschraube korrekt in der Aussparung des Mittelgriffs sitzt.

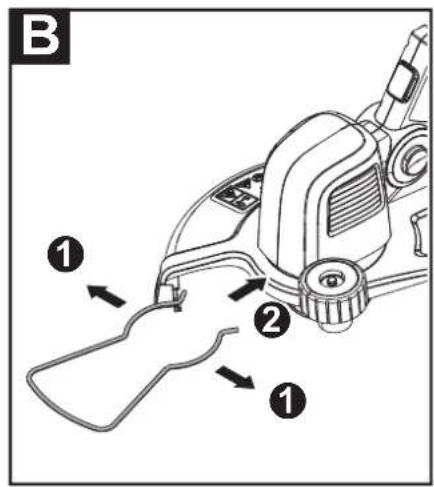

Pflanzenschutzbügel montierern B (Typ 2)

Der Pflanzenschutzbügel schützt beim Trimmen Sträucher, Bäume und Beetpflanzen.

→ Ziehen Sie den Pflanzenschutzbügel etwas auseinander, damit er am Trimmer angebracht werden kann ①.
→ Stecken Sie den Pflanzenschutzbügel in die Halterung am Trimmer bis er einrastet ②.

Hinweis

Beim Kantenschnitt muss der Pflanzen- schutzbügel um 180° nach hinten gedreht werden.

Einstellungen für den Betrieb

WARNUNG!

Gefahr von Verletzungen durch das Schneidwerkzeug.

Einstellungen am Gerät nur bei abgeschaltetem Motor und stillstehendem Schneidwerkzeug vornehmen.
➢ Greifen Sie nicht an den rotierenden Faden.
➢ Vor allen Arbeiten am Gerät den Netzstecker ziehen!

Teleskopstiel einstellen G

Der Teleskopstiel kann auf die Körpergröße des Benutzers eingestellt werden.

→ Öffnen Sie den Schnellverschluss
→ Ziehen Sie den Teleskopstiel auseinander oder schieben Sie ihn zusammen, bis die ideale Länge erreicht ist ②.
→ Schließen Sie den Schnellverschluss

Mittelgriff einstellen H (Typ 2)

Der Mittelgriff kann zum leichteren Arbeiten in verschiedenen Neigungspositionen eingestellt werden.

→ Lösen Sie die Knaufmutter am Mittelgriff
→ Stellen Sie die gewünschte Neigung ②n
→ Ziehen Sie die Knaufmutter am Mittelgriff wieder fest ③.

Arbeitswinkel des Trimmkopfes einstellen

Der Trimmkopf des Rasentrimmers kann zum leichteren Arbeiten in 4 verschiedenen horizontalen Arbeitswinkeln eingestellt werden. Dadurch können Sie problematische und schwer zugängliche Stellen im Garten bequem erreichen.

→ Drücken Sie den Arretierknopf und halten Sie ihn gedrückt ①.
→ Stellen Sie den Arbeitswinkel 2in
→ Lassen Sie den Arretierknopf los.
√ Der Kopf des Rasentrimmers rastet hörbar ein.

Kantenschneidfunktion einstellen F J

Die Funktion des Kantenschnitts ermöglicht ein präzises Trimmen entlang der Rasenkante F.

→ Drehen Sie den Pflanzenschutzbügel um 180° nach hinten bis er einrastet ⚠ ① - nur bei Typ 2 erforderlich.

→ Drücken Sie den Arretierkn 2 und drehen Sie gleichzeitig den Trimmerkopf um 90° nach links 3.

→ Lassen Sie den Arretierknopf los. √ Der Trimmerkopf rastet hörbar ein.

Hinweis

Für normales Trimmen/Schneiden sollte der Pflanzenschutzbügel (Typ 2) wieder um 180° nach vorn gedreht werden, um die Pflanzen vor dem Trimmfaden zu schützen.

Betrieb

WARNUNG!

Gefahr von Verletzungen durch das Schneidwerkzeug.

➢ Schalten Sie den Motor ab, warten Sie bis das Schneidwerkzeug stillsteht und ziehen Sie den Netzstecker bevor Sie Einstellungen oder sonstige Arbeiten am Gerät vornehmen.

Betriebszeiten

→ Beachten Sie bitte regionale Vorschriften.
→ Erfragen Sie die Betriebszeiten bei Ihrer örtlichen Ordnungsbehörde.

Kabel in die Zugentlastung führen K

Die Zugentlastung im Führungsgriff verhindert ein unbeabsichtigtes Lösen des Verlängerungskabels.

→ Befestigen Sie das Verlängerungskabel wie abgebildet in der Zugentlastung.

Anschluss an die Steckdose (230 V, 50 Hz)

WARNUNG!

Gefahr von Verletzungen oder Sachschäden.

Beachten Sie die Netzspannung.
Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild des Gerätes übereinstimmen.
Das Gerät nur an Steckdosen anschließen, die mit einer 10-16 A Sicherung träge (oder LS-Schalter Typ B) abgesichert sind.

Hinweis

Die Schutzeinrichtungen schützen bei Berühren von beschädigten Leitungen, Isolationsfehlern und in bestimmten Fällen auch beim Beschädigen von unter Spannung stehenden Leitungen vor schweren Verletzungen.

• Wir empfehlen, das Gerät nur an Steckdosen anzuschließen, die mit einer Fehlerstromschutzeinrichtung (RCD) mit einem Fehlerstrom von nicht mehr als 30 mA abgesichert sind.
• Für Alt-Installationen gibt es Nachrüstsätze. Sprechen Sie mit einer Elektrofachkraft.

Ein- / Ausschalten des Geräts L

WARNUNG!

Gefahr von Verletzungen durch den rotierenden Faden.

Werkzeug läuft nach!

Warten Sie immer den Stillstand des Schneidwerkzeuges ab.
➢ Halten Sie den Rasentrimmer vor dem Einschalten parallel zum Boden.

Gerät einschalten

→ Drücken Sie den Einschaltsperrschalter am Handgriff ①.
→ Betätigen Sie gleichzeitig den Ein-/Ausschalter am Handgriff ②.
→ Lassen Sie den Einschaltsperrschalter wieder los.
√ Das Gerät ist in Betrieb.

Gerät ausschalten

→ Um das Gerät auszuschalten, lassen Sie den Ein-/Ausschalter los ③.
√ Das Gerät ist abgeschaltet.

Hinweis

Das Schneidwerkzeug läuft nach dem Ausschalten noch kurze Zeit nach.

Fadennachstellung

Typ 1 M

→ Tippen Sie das laufende Gerät mit dem Auftippknopf auf einen festen Untergrund, z.B. Gehwegplatte (Anpressdruck ca. 3 kg). Es werden automatisch ca. 1,5 cm Schneidfaden nachgeführt.

Typ 2

Bei jedem Ein- und Ausschalten wird der Faden aus der Fadenbox automatisch nachgestellt.

Hinweis

Häufiges An- und Abschalten ohne Grund führt zu erhöhtem Fadenverschleiß.

Hinweis

Wird der Schneidfaden während des Arbeitens durch Verschleiß zu kurz, Gerät aus- und wieder einschalten, um die Arbeitslänge des Schneidfadens automatisch zu verlän- gern.

Wartung

WARNUNG!

Gefahr von Verletzungen oder Sachschäden.

Wartungs- und Reinigungsarbeiten am Gerät dürfen nur bei stillgesetztem Motor und stillstehendem Schneidwerkzeug vorgenommen werden.
Vor allen Arbeiten am Gerät Netzstecker ziehen!
➢ Reparatur- und Wartungsarbeiten sowie den Austausch von Sicherheitselementen, nur von einer qualifizierten Fachkraft oder einer Fachwerkstatt durchführen lassen.

Reinigung des Rasentrimmers

→ Schalten Sie den Rasentrimmer aus und warten Sie, bis das Schneidwerkzeug zum Stillstand gekommen ist.
→ Reinigen Sie das Gerät nach jedem Gebrauch mit einem Handfeger.
→ Reinigen Sie in regelmäßigen Abständen die Lüftungsschlitze und die Unterseite des Gerätes von Grasresten.

Achtung!

Reinigen Sie das Gerät nicht mit Wasser.

Fadenspule austauschen N O P

WARNUNG!

Gefahr von Verletzungen durch das Schneidwerkzeug.

Einstellungen am Gerät nur bei abgeschaltetem Motor und stillstehendem Schneidwerkzeug vornehmen.
➢ Greifen Sie nicht an den rotierenden Faden.
Vor allen Arbeiten am Gerät Netzstecker ziehen!

Typ 1

→ Drücken Sie die Haltelaschen am Spulendeckel zusammen N ① und ziehen ihn mit der Faden-spule ab N ②.
→ Entnehmen Sie die Fadensp1e1.
→ Entfernen Sie eventuelle Verschmutzungen.
→ Legen Sie eine neue Fadenspule in den Spulendeckel ein ① ②.
→ Fädeln Sie die Fadenenden durch die Ösen des Spulendeckels ① ③.

Hinweis

Um ein unbeabsichtigtes Abspulen zu vermeiden, Faden der neuen Fadenspule vor dem Einlegen nicht aus den Halteschlitzen nehmen ☐ a.

→ Ziehen Sie, nach dem Einfädeln und Zusammensetzen der Fadenspule in den Spulendeckel, kräftig an den beiden Fadenenden um diese aus den Halteschlitzen der Fadenspule zu lösen.
→ Setzen Sie den Spulendeckel zusammen mit der Fadenspule so auf die Fadenspulen- Aufnahme auf, dass die beiden Haltelaschen des Spulendeckels spürbar einrasten ① ④.

Typ 2 P

→ Drücken Sie den Spulendeckel an beiden Haltelaschen gleichzeitig kräftig zusammen ① und ziehen ihn ab ②.
→ Entnehmen Sie die Fadenspäte
→ Entfernen Sie eventuelle Verschmutzungen.
→ Legen Sie eine neue Fadenspule ins Gehäuse ein ④.
→ Fädeln Sie die Fadenenden durch die Ösen der Fadenbox ⑤.

Hinweis

Um ein unbeabsichtigtes Abspulen zu vermeiden, Faden der neuen Fadenspule vor dem Einlegen nicht aus den Halteschlitzen nehmen a.

→ Ziehen Sie kräftig an den beiden Fadenenden um diese aus den Halteschlitzen der Fadenspule zu lösen.
→ Setzen Sie den Spulendeckel so auf die Fadenspulen-Aufnahme auf, dass die beiden Haltelaschen spürbar einrasten ⑥.

WARNUNG!

Gefahr von Verletzungen durch rotierenden Faden.

Beim Einschalten wird der Faden auf Arbeitslänge abgeschnitten.
Gerät nur in Arbeitsstellung einschalten.

Transport und Lagerung

WARNUNG!

Gefahr von Verletzungen durch das Schneidwerkzeug.

Vor jedem Transport und jeder Lagerung das Gerät abschalten und den Stillstand des Schneidwerkzeuges abwarten.
Netzstecker ziehen!

Lagerung

→ Führen Sie nach jeder Saison eine gründliche Reinigung an Ihrem Gerät durch.
→ Lagern Sie den Rasentrimmer in einem sauberen und trockenen Raum.
→ Schützen Sie den Rasentrimmer bei längerer Lagerung gegen Rost/Oxidation.

Beseitigung von Störungen

WARNING!

Gefahr von Verletzungen oder Sachschäden

Suchen Sie im Zweifelsfall immer eine Fachwerkstatt auf.

Stellen Sie vor jeder Prüfung oder vor Arbeiten am Gerät den Motor ab und ziehen Sie den Netztstecker.

Problem Mögliche Ursache Abhilfe

Fadennachstellung funktioniert nicht.	Fadenspule ist leer. Tauschen Sie die Fadenspule aus.
	Schneidfaden ist abgerissen und in die Fadenbox eingezogen.	Entnehmen Sie die Fadenspule, ggf. Faden mit leichtem Zug neu aufwickeln und Spule einlegen.
	Schneidfaden hat sich auf der Spule verklemmt.
	Schneidfaden ist auf der Spule verschweißt.	Entfernen Sie den verschweißten Fa-denteil, ggf. Faden mit leichtem Zug neu aufwickeln und Spule einlegen.
Motor läuft nicht.	Netzspannung fehlt.
	Kabelschaden: Achtung! Stromschlag durch Kabelschaden. Wenn das Kabel durchtrennt oder beschädigt wird, löst nicht immer die Sicherung aus. → Berühren Sie das Kabel nicht, bevor der Netz-stecker aus der Steckdose gezogen ist.	Überprüfen Sie die Stromversorgung und lassen diese gegebenenfalls durch eine Elektrofachkraft reparieren.
Rasentrimmer beginnt übermäßig stark zu vibrieren.	Antrieb wird blockiert oder das Lager ist defekt.	Lassen Sie den Rasentrimmer von einer Fachwerkstatt untersuchen und ggf. reparieren.
Der Faden reißt zu häufig ab.	Der Fadenkontakt besteht zu feststehenden Objekten z.B. Zäune, Bäume etc.	Verwenden Sie je nach Ausführung den Pflanzenschutzbügel.

Garantie

In jedem Land gelten die von unserer Gesellschaft oder dem Importeur herausgegebenen Garantiebestimmungen. Störungen beseitigen wir an ihrem Gerät im Rahmen der Gewährleistung kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte an Ihren Verkäufer oder die nächstgelegene Niederlassung.

Umweltgerechte Entsorgung

Elektrowerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie das Elektrowerkzeug nicht in den Hausmüll! Geben Sie es in einer geeigneten Entsorgungseinrichtung ab.

EG-Konformitätserklärung

Weitere Angaben zum Gerät finden Sie auf der separat beigelegten EG-Konformitätserklärung, die ein Bestandteil dieser Betriebsanleitung ist.

Contents

12 Plantenbeschermbeugel*

Beschermkap monteren A

Plantenbeschermingsbeugel monteren B (Typ 2)

Montera mitthandtaget C (Typ 2)

WOLF-Garten ist eine Marke der MTD Products Aktiengesellschaft WOLF-Garten is a trademark of MTD Products Aktiengesellschaft

Industriestraße 23 • 66129 Saarbrücken • Germany

Fon/Phone [phone] • Fax [phone]

www.WOLF-Garten.com • [e-mail]

769-22591

WOLF

Garten®
