BEDIENUNGSANLEITUNG PWR 30T Wolf Garten
| A | 1x | 1x | 1x | 1x |
| a |  | b | c | d |
| 6x | 1x | |||
| e |  | f | g | h |

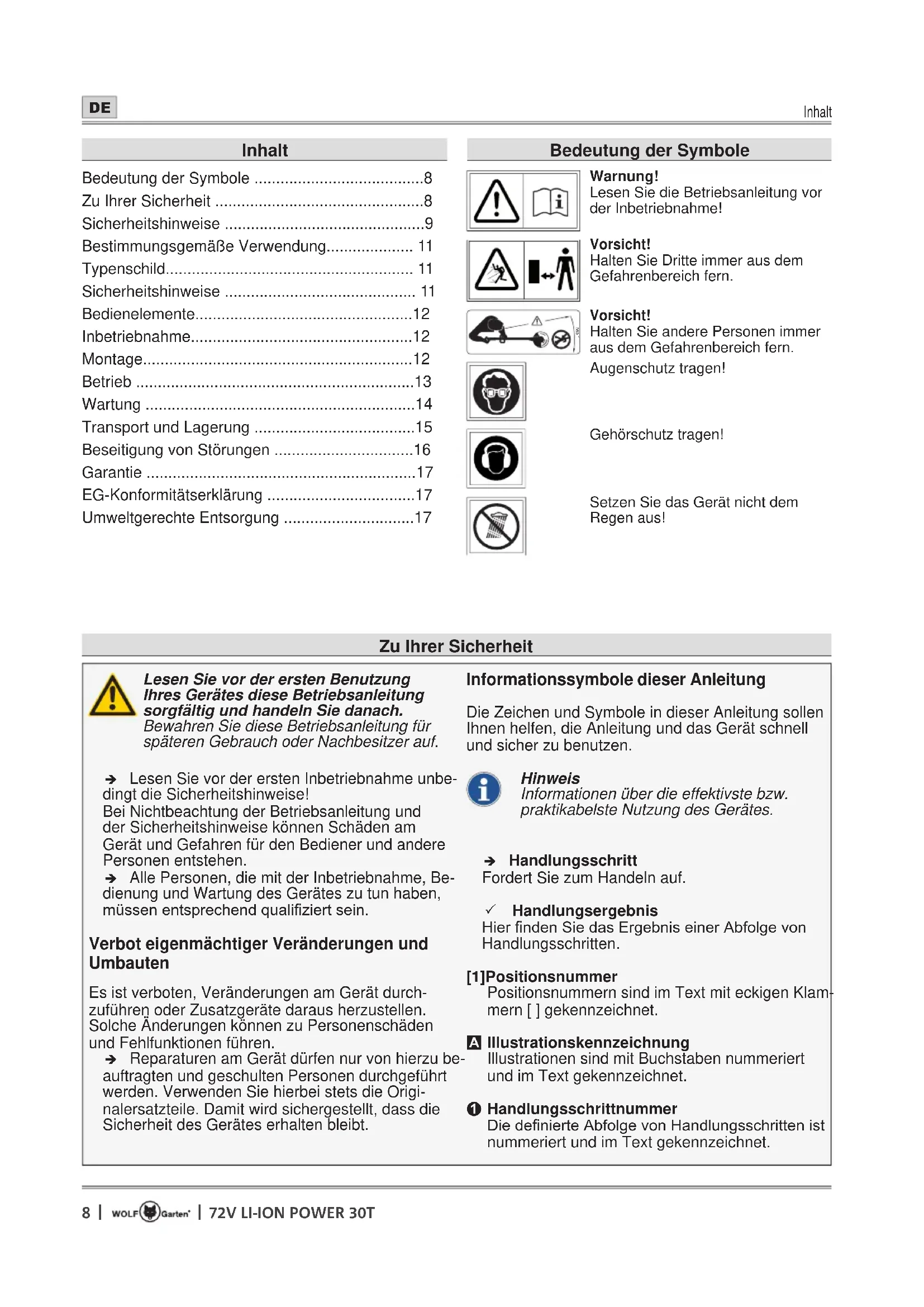

DE Deutsch 8 (Originalbetriebsanleitung)
Bedeutung der Symbole 8
Zu Ihrer Sicherheit ....8
Sicherheitshinweise 9
Bestimmungsgemäße Verwendung.... 11
Typenschild.... 11
Sicherheitshinweise 11
Bedienelemente....12
Inbetriebnahme....12
Montage....12
Betrieb ....13
Wartung ....14
Transport und Lagerung ....15
Beseitigung von Störungen ....16
Garantie ....17
EG-Konformitätserklärung ......17
Umweltgerechte Entsorgung ....17
Bedeutung der Symbole
Warnung!
Lesen Sie die Betriebsanleitung vor der Inbetriebnahme!
Vorsicht!
Halten Sie Dritte immer aus dem Gefahrenbereich fern.
Vorsicht!
Halten Sie andere Personen immer aus dem Gefahrenbereich fern.
Augenschutz tragen!
Gehörschutz tragen!
Setzen Sie das Gerät nicht dem Regen aus!
Zu Ihrer Sicherheit
Lesen Sie vor der ersten Benutzung Ihres Gerätes diese Betriebsanleitung sorgfältig und handeln Sie danach.
Bewahren Sie diese Betriebsanleitung für späteren Gebrauch oder Nachbesitzer auf.
→ Lesen Sie vor der ersten Inbetriebnahme unbedingt die Sicherheitshinweise!
Bei Nichtbeachtung der Betriebsanleitung und der Sicherheitshinweise können Schäden am Gerät und Gefahren für den Bediener und andere Personen entstehen.
→ Alle Personen, die mit der Inbetriebnahme, Bedienung und Wartung des Gerätes zu tun haben, müssen entsprechend qualifiziert sein.
Verbot eigenmächtiger Veränderungen und Umbauten
Es ist verboten, Veränderungen am Gerät durchzuführen oder Zusatzgeräte daraus herzustellen. Solche Änderungen können zu Personenschäden und Fehlfunktionen führen.
→ Reparaturen am Gerät dürfen nur von hierzu beauftragten und geschulten Personen durchgeführt werden. Verwenden Sie hierbei stets die Originalersatzteile. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
Informationssymbole dieser Anleitung
Die Zeichen und Symbole in dieser Anleitung sollen Ihnen helfen, die Anleitung und das Gerät schnell und sicher zu benutzen.
Hinweis
Informationen über die effektivste bzw. praktikabelste Nutzung des Gerätes.
→ Handlungsschritt
Fordert Sie zum Handeln auf.
√ Handlungsergebnis
Hier finden Sie das Ergebnis einer Abfolge von Handlungsschritten.
[1] Positionsnummer
Positionsnummern sind im Text mit eckigen Klam- mern [ ] gekennzeichnet.
A Illustrationskennzeichnung
Illustrationen sind mit Buchstaben nummeriert und im Text gekennzeichnet.
① Handlungsschrittnummer
Die definierte Abfolge von Handlungsschritten ist nummeriert und im Text gekennzeichnet.
Sicherheitshinweise
Gefahrenstufen von Warnhinweisen
In dieser Betriebsanleitung werden die folgenden Gefahrenstufen verwendet, um auf potenzielle Gefahrensituationen hinzuweisen:
GEFAHR!
Die gefährliche Situation steht unmittelbar bevor und führt, wenn die Maßnahmen nicht befolgt werden, zu schweren Verletzungen bis hin zum Tod.
WARNUNG!
Die gefährliche Situation kann eintreten und führt, wenn die Maßnahmen nicht befolgt werden, zu schweren Verletzungen bis hin zum Tod.
VORSICHT!
Die gefährliche Situation kann eintreten und führt, wenn die Maßnahmen nicht befolgt werden, zu leichten oder geringfügigen Verletzungen.
Achtung!
Eine möglicherweise schädliche Situation kann eintreten und führt, wenn sie nicht gemieden wird, zu Sachschäden.
Aufbau von Sicherheitshinweisen
GEFAHR!
Art und Quelle der Gefahr!
→Folgen bei Nichtbeachtung
Maßnahme zur Gefahrenabwehr
Selbst- und Personenschutz
Aus Sicherheitsgründen dürfen Kinder oder Personen, die die Gebrauchsanweisung nicht kennen, den Rasentrimmer nicht benutzen. Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen.
Nehmen Sie den Rasentrimmer nicht in Betrieb, wenn sich Personen (insbesondere Kinder) oder Tiere in unmittelbarer Nähe befinden. Achten Sie auch darauf, dass Kinder nicht mit dem Rasentrimmer spielen.
Unterbrechen Sie den Gebrauch der Maschine, wenn Personen (insbesondere Kinder) oder Haustiere in der Nähe sind.
Dieses Gerät darf nicht von Kindern und nicht von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mit unzureichender Erfahrung und Wissen verwendet werden. Ebenso dürfen Personen, die mit dieser Betriebsanleitung nicht vertraut sind, das Gerät nicht verwenden. Lokale Vorschriften können eine Altersbeschränkung für Benutzer festlegen.
➢ Reinigung und Wartung darf nicht von Kindern durchgeführt werden.
➢ Schalten Sie den Motor nur ein, wenn Ihre Füße und Hände in sicherem Abstand von der Schneideinrichtung entfernt sind.
Entnehmen Sie stets den Akku aus dem Gerät, wenn dieses unbeaufsichtigt gelassen wird und beim Entfernen einer Blockierung.
➢ Tragen Sie bei Arbeiten mit oder am Rasentrimmer immer feste Schuhe und lange Hosen sowie weitere entsprechende geeignete persönliche Schutzausrüstung (Schutzbrille, Gehörschutz, Arbeitshandschuhe etc.). Das Tragen von persönlicher Schutzausrüstung verringert das Risiko von Verletzungen. Vermeiden Sie das Tragen weiter Kleidung etc., die vom Schneidwerkzeug erfasst werden kann.
Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich.
Vor dem Einsatz
Machen Sie sich vor Arbeitsbeginn mit dem Rasentrimmer und seinen Funktionen sowie seinen Bedienelementen vertraut.
Benutzen Sie keinen Rasentrimmer, dessen Schalter defekt ist und sich nicht mehr ein- oder ausschalten lässt. Lassen Sie diesen von einer qualifizierten Fachkraft oder einer Fachwerkstatt reparieren.
➢ Verwenden Sie niemals ein Gerät mit beschädigten oder fehlenden Schutzeinrichtungen oder Abdeckungen.
Lassen Sie diese von einer dazu qualifizierten Fachkraft oder Fachwerkstatt reparieren oder ggf. austauschen.
Vergewissern Sie sich vor dem Gebrauch, dass der Rasen von Ästen, Steinen, Drähten etc. befreit ist und berücksichtigen Sie dieses während des gesamten Trimmens.
Bevor Sie Einstellungen am Gerät vornehmen oder es säubern, schalten Sie das Gerät aus und entnehmen Sie den Akku.
Lesen und beachten Sie Bedienungsanleitung des Akkus und des Ladegerätes für den Akku.
Sicherheitshinweise
Beim Einsatz
Vorsicht vor Verletzungen an Füßen und Händen durch die Schneideinrichtung.
Entnehmen Sie den Akku aus dem Gerät:
- wann immer Sie sich von dem Gerät entfernen.
- bevor Sie Blockierungen entfernen.
- vor Überprüfen, Reinigen oder Arbeiten am Gerät.
- nach Berühren eines Fremdkörpers, um das Gerät auf Beschädigungen zu überprüfen.
- zur sofortigen Überprüfung, wenn das Gerät beginnt, übermäßig stark zu vibrieren.
Arbeiten Sie mit dem Gerät nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Der Rasentrimmer kann Funken erzeugen, die den Staub oder die Dämpfe entzünden können.
Lassen Sie bei Arbeitsunterbrechungen den Rasentrimmer nie unbeaufsichtigt und bewahren Sie ihn an einem sicheren Ort auf.
Halten Sie den Rasentrimmer beim Einschalten parallel zum Rasen, da sonst Verletzungsgefahr besteht.
Halten Sie auch beim Arbeiten einen Sicherheitsabstand zum rotierenden Faden ein.
Greifen Sie nicht in den rotierenden Faden.
Seien Sie achtsam vor Verletzungen an der Vorrichtung, die zum Abschneiden der Fadenlänge dient. Nach dem Herausziehen eines neuen Fadens halten Sie das Gerät immer in der normalen Arbeitsposition, bevor Sie es einschalten.
Tragen Sie geeigneten Augenschutz und Gehörschutz!Vermeiden Sie eine abnormale Körperhaltung Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Seien Sie besonders achtsam, wenn Sie sich an einem Hang bewegen. Laufen Sie nie, sondern bewegen sich in einem ruhigen Gang vorwärts. Dadurch können Sie das Gerät in unerwarteten Situationen besser kontrollieren.
Seien Sie besonders vorsichtig, wenn Sie rückwärts gehen. Stolpergefahr!
Entnehmen Sie den Akku beim Transport von/zu den einzelnen Arbeitsstellen.
Überbrücken und manipulieren Sie niemals die am Gerät installierten Schalteinrichtungen (z. B. durch Anbinden des Tastschalters am Griff).
Die Fadenbox nicht auf den Boden stoßen und nicht an Mauerkanten anschlagen. Hat die Fadenbox einmal einen starken Stoß erlitten, achten Sie auf eine verstärkte Vibration am Griff. Wenn dies der Fall ist, muss das Gerät von einer qualifizierten Fachkraft oder einer Fachwerkstatt überprüft und ggf. repariert werden.
Seien Sie vorsichtig bei der Handhabung der Kunststoffmesser. Verletzungsgefahr!
Nach dem Einsatz
➢ Schalten Sie das Gerät aus, entnehmen Sie den Akku und überprüfen Sie das Gerät auf Beschädigung. Achtung, Gefahr! Schneidwerkzeug läuft nach!
Sollten Sie Wartungs- und Reinigungsarbeiten am Gerät durchführen, schalten Sie das Gerät aus und entnehmen Sie den Akku.
Warten Sie immer den Stillstand des Schneidwerkzeuges ab.
Berühren Sie keine sich bewegenden gefährlichen Teile, ohne vorher den Akku zu entnehmen.
Das Abnehmen der Schutzeinrichtungen oder der Austausch der Fadenspule/Messer dürfen nur bei entferntem Akku erfolgen. Verwenden Sie nur Original-WOLF-Garten Fadenspulen/Kunstoffmesser und beachten Sie die Einbauhinweise!
Achten Sie darauf, dass Lüftungsschlitze frei von Verschmutzungen sind.
➢ Reinigen Sie den Rasentrimmer nicht mit Wasser.
Stellen Sie das Gerät an einem sicheren Ort ab.
Lagern Sie das Gerät nicht in Reichweite von Kindern.
Nehmen Sie selbst keine Reparaturen am Gerät vor, sondern lassen Sie diese nur von einer qualifizierten Fachkraft oder in einer Fachwerkstatt durchführen.
Lassen Sie das Gerät abkühlen, bevor Sie es abstellen und/oder lagern.
Allgemeine Sicherheitshinweise
Ersetzen Sie niemals die nichtmetallische Schneideinrichtung durch eine metallische Schneideinrichtung!
Warten Sie immer den Stillstand des Schneidwerkzeuges ab und berühren Sie keine sich bewegenden gefährlichen Teile, ohne vorher den Akku zu entnehmen.
Sicherheitshinweise
Ersatzteile müssen den vom Hersteller festgelegten Anforderungen entsprechen.
Verwenden Sie daher nur Original-WOLF-Garten-Ersatzteile oder die vom Hersteller zugelassenen Ersatzteile. Bitte beachten Sie beim Austausch immer die mitgelieferten Einbauhinweise, entnehmen Sie vorher den Akku.
Lassen Sie Reparaturen ausschließlich von einer qualifizierten Fachkraft oder in einer Fachwerkstatt durchführen.
Dieser Rasentrimmer ist für die Pflege von Rasenkanten sowie kleineren Gras- und Rasenflächen im privaten Bereich vorgesehen. Wegen körperlicher Gefährdung des Benutzers oder anderer Personen darf das Gerät nicht für artfremde Zwecke eingesetzt werden.
Verwenden Sie den Rasentrimmer nur bei Tageslicht oder unter guter künstlicher Beleuchtung. Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet.
Verwenden Sie den Rasentrimmer nur bei trockenen Wetterbedingungen. Halten Sie das Gerät von Regen oder Nässe fern und verwenden Sie es nicht während eines Gewitters. Durch das Eindringen von Wasser in den Rasentrimmer erhöht sich das Risiko eines elektrischen Schlags.
Bestimmungsgemäße Verwendung
Der Rasentrimmer mit eingesetzter Fadenspule ist ausschließlich für die Pflege von Rasenkanten sowie kleineren Gras- und Rasenflächen im privaten Bereich bestimmt.
Mit eingesetztem Kunststoffmesser können außerdem kleinere Sträuche wie z. B. Brennesseln oder Brombeersträuche gestutzt werden.
Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß.
Für Schäden bei nicht bestimmungsgemäßer Verwendung haftet der Benutzer.
Bestimmungswidrige Verwendung
Dieser Rasentrimmer sollte nicht in öffentlichen Anlagen, Parks, Sportstätten, an Straßen usw. sowie in der Land und Forstwirtschaft eingesetzt werden.
Wegen körperlicher Gefährdung des Benutzers darf der Rasentrimmer nicht verwendet werden zum Schneiden von dicken Ästen und zum Zerkleinern im Sinne der Kompostierung.
Typenschild
Lage
Das Typenschild finden Sie am Gehäuse des Rasentrimmers.
Hinweis
Die Kennzeichnung besitzt Urkundenwert und darf nicht verändert oder unkenntlich gemacht werden.

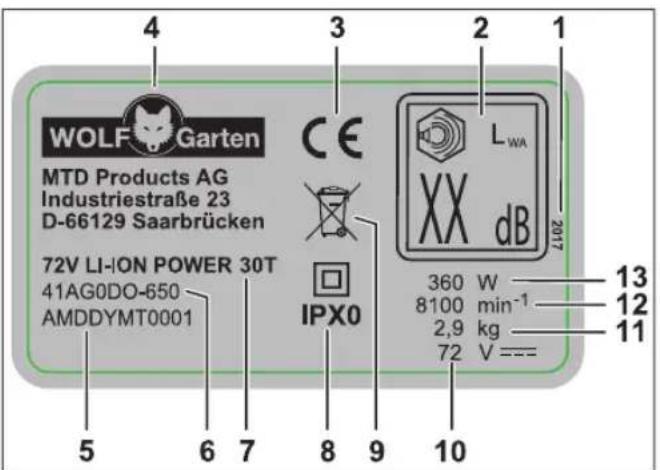

Aufbau
2 Schallleistung garantiert
3 CE-Kennzeichnung
4 Hersteller
5 Seriennummer
6 Modellnummer
7 Modellname
8 Schutzklasse/Schutzart
9 Entsorgungshinweis
10 Nennspannung, Stromart
11 Gewicht
12 Motordrehzahl in min ^1
13 Leistung
Bedienelemente
Bedienelemente (Abb. P)
1 Akkuentriegelung
2 Handgriff
3 Haken für den Tragegurt
4 Mittelgriff
5 Höheneinstellbarer Teleskopstiel
6 Einstellung Kantenschneid-Funktion
7 Schutzabdeckung
8 Pflanzenschutzbügel
9 Schirmverriegelung
10 Ein-/Ausschalter
11 Entriegelung (beidseitig)
12 Endanschlag Höhenverstellung / Mittelgriffverstellung
13 Einstellung Arbeitswinkel
14 Schirm
15 Akkufach
16 Tragegurt
17 Halterung Räder ★
18 Adapter
19 Räder ★
20 Spulendeckel für Kunststoffmesser
21 Kunststoffmesser
22 Fadenbox
23 Fadenspule
24 Spulendeckel
25 Vorrichtung zum Abschneiden der Fadenlänge
Hinweis
Die mit ★ gekennzeichneten Bedienelemente sind optional als Zubehör erhältlich und nicht im Lieferumfang enthalten.
Inbetriebnahme
Ergänzende Dokumentationen
Nehmen Sie das Gerät erst in Betrieb, wenn Ihnen die mitgelieferten Betriebsanleitungen des Ladegerätes POWER Base 72V / POWER Base 72V Basic und die des Akkus Li High Energy 72V vorliegen und Sie diese verstanden und beachtet haben.
Akku laden
WARNUNG!
Gefahr von Verletzungen oder Sachschäden ➢ Akku ausschließlich mit dem Ladegerät POWER Base 72V / POWER Base 72V Basic laden.
Achtung!
Der Akku wird teilgeladen ausgeliefert. Laden Sie den Akku mit dem Ladegerät POWER Base 72V / POWER Base 72V Basic vor dem ersten Einsatz vollständig auf, um die volle Leistung des Akkus zu gewährleisten.
→ Laden Sie den Akku entsprechend der Anweisungen der ergänzenden Dokumentation auf.
Betriebszeiten
→ Beachten Sie bitte regionale Vorschriften.
→ Erfragen Sie die Betriebszeiten bei Ihrer örtlichen
Ordnungsbehörde.
Montage

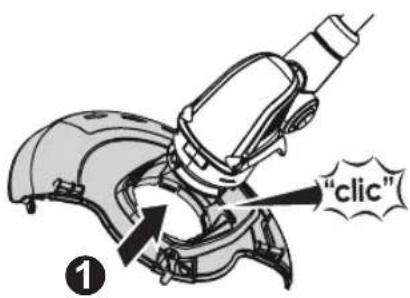

Schutzabdeckung montieren (Abb. B)
→ Drücken Sie die Schutzabdecku A: kräftig auf den Trimmer B 1.
√ Die Schutzabdeckung rastet hörbar ein.
Schirm anbringen (Abb. C)
Hinweis
Um die Kantenschneid-Funktion nutzen zu können, muss der Schirm demontiert sein.
Der Schirm A b verhindert, dass das geschnittene Material zu sehr verstreut wird, wenn Sie nahe am Rand der Rasenfläche arbeiten.
→ Hängen Sie den Schirm in der Schutzabdeckung ein C 1.
→ Klappen Sie die Schirmverriegelung über den Schirm, um ihn zusätzlich zu befestigen C ②.
Tragegurt einhängen (Abb. D)
→ Hängen Sie den Trageart an den beiden Haken ein D.
Hinweis
Tragen Sie das Gerät aus Sicherheitsgründen nur über eine Schulter umgehängt und nicht über den Hals. Der Gurt verfügt über einen Schnellverschluss, damit kann dieser im Fehlerfall schnell getrennt werden.
Räder (Abb. ☐) ★
Um einen gleichmäßig hohen und sauberen Schnitt zu erzielen, können Sie die Räder verwenden.
WARNUNG!
Gefahr von Verletzungen durch das Schneidwerkzeug.
Einstellungen am Gerät nur bei abgeschaltetem Motor und stillstehendem Schneidwerkzeug vornehmen.
➢ Greifen Sie nicht an den rotierenden Faden.
Vor allen Arbeiten am Gerät den Akku entnehmen.
→ Drücken Sie die Halterung auf den Teleskopstiel E 1.
→ Öffnen Sie den Hebel der HalteruEq3.
→ Schieben Sie den Adaprika von oben in die Halterung, bis er einrastet E 2.
→ Schieben Sie die Rähn von oben in den Adapter, bis diese einrasten E 4.
→ Schieben Sie die Räder in die gewünschte HöhenBei jedem Ein- und Ausschalten wird der Faden aus position E 5. der Fadenbox nachgestellt.
→ Legen Sie den Hebel der Halterung um, um die Räder in der eingestellten Höhe zu fixieren E 6.
√ Das Gerät ist in Betrieb.
Wird durch Verschleiß der Schneidfaden zu kurz, stellt sich dessen Arbeitslänge automatisch nach. Bei jedem Ein- und Ausschalten wird der Faden aus der Fadenbox nachgestellt.
Betrieb
Holmlänge des Teleskopstiel einstellen (Abb. F)
→ Lösen Sie die Gewindehüfe1.
→ Ziehen Sie den Teleskopstiel auseinander, bis die ideale Holmlänge erreicht ist F ②.
→ Drehen Sie die Gewindehülse fFt3.
Mittelgriff einstellen (Abb. G)
→ Lösen Sie den Arretierhebel am MittelGff1.
→ Schieben Sie den Mittelgriff in die gewünschte Höhe G ②.
→ Stellen Sie die Neigung des Mittelgriffs 3.
→ Spannen Sie den Arretierhegel4.
Akku einsetzen (Abb. H)
WARNING!
Falsche Handhabung des Akkus und des Ladegerätes
Gefahr von Verletzungen und Sachschäden
➢ Lesen und beachten Sie die Betriebsanleitung des Akkus und des Ladegerätes.
Mithilfe der 2-Stufen Einrastung kann der Arbeits- bzw. Transportmodus des Akkus eingestellt werden.
Stufe 1 H ①
√ Akku befindet sich im Transportmodus.
• Die elektrischen Kontakte sind getrennt und verhindern somit eine ungewollte Selbstentladung des Akkus bei Lagerung.
Stufe 2 H ②
√ Akku befindet sich im Arbeitsmodus.
• Die elektrischen Kontakte sind verbunden und das Gerät ist betriebsbereit.
Gerät einschalten (Abb. Ⅰ)
→ Drücken Sie die Entriegelung rechts oder links 1 und halten Sie sie gedrückt.
→ Drücken Sie den Ein-/Ausschalter und halten Sie ihn gedrückt 1 2.
Fadennachstellung (Abb. J)
Automatisch
Manuell
WARNUNG!
Gefahr von Verletzungen durch das Schneidwerkzeug.
Einstellungen am Gerät nur bei abgeschaltetem Motor und stillstehendem Schneidwerkzeug vornehmen.
➢ Greifen Sie nicht an den rotierenden Faden.
Vor allen Arbeiten am Gerät den Akku entnehmen.
VORSICHT!
Verletzungsgefahr an der Vorrichtung, die zum Abschneiden der Fadenlänge dient
Nach dem Herausziehen eines neuen Fadens halten Sie das Gerät immer in der normalen Arbeitsposition, bevor Sie es einschalten.
Die manuelle Fadennachstellung ist eventuell bei der Inbetriebnahme, nach einem Wechseln der Kunststoffmesser oder nach einem Wechseln der Fadenspule erforderlich.
→ Drücken Sie den roten KnJbf1.
→ Ziehen Sie den Faden beidseitig heraJs2.
Hinweis
Häufiges An- und Abschalten ohne Grund führt zu erhöhtem Fadenverschleiß.
Arbeitswinkel einstellen (Abb. K)
WARNUNG!
Gefahr von Verletzungen durch das Schneidwerkzeug.
Einstellungen am Gerät nur bei abgeschaltetem Motor und stillstehendem Schneidwerkzeug vornehmen.
➢ Greifen Sie nicht an den rotierenden Faden.
Vor allen Arbeiten am Gerät den Akku entnehmen.
Der Rasentrimmer verfügt über einen 4-fach verstellbaren Arbeitswinkel. Dadurch können Sie problematische und schwer zugängliche Stellen im Garten bequem erreichen.
→ Drücken Sie den Arretierknopf und halten Sie ihn gedrückt.
→ Stellen Sie den Arbeitswinkel 📄ra b c d.
√ Der Stiel rastet hörbar ein.
→ Lassen Sie den Arretierknopf los.
Kantenschneid-Funktion (Abb. L)
Die Kantenschneid-Funktion ermöglicht einen präzisen und bequemen Trimmvorgang entlang der Rasenkante.
→ Drehen und ziehen Sie gleichzeitig den GLff1.
√ Der Kopf des Rasentrimmers lässt sich um 90° drehen L ②.
Kunststoffmesser einsetzen (Abb. M)
WARNUNG!
Gefahr von Verletzungen durch das Schneidwerkzeug.
Einstellungen am Gerät nur bei abgeschaltetem Motor und stillstehendem Schneidwerkzeug vornehmen.
➢ Greifen Sie nicht an den rotierenden Faden.
Vor allen Arbeiten am Gerät den Akku entnehmen.
Verwenden Sie die Kunststoffmesser A e, um auch kleinere Sträuche wie z. B. Brennnesseln oder Brombeersträuche trimmen zu können.
→ Drücken Sie den Spulendeckel an beiden Rastnasen gleichzeitig zusammen M ① und ziehen ihn ab M ②.
→ Drehen Sie den Spulenkörper in der Fadenbox, bis der Faden nur noch ca. 2 cm aus der Fadenbox heraussteht M ③.
→ Bringen Sie zwei Kunststoffmes am Spulendeckel an M 4.
→ Ziehen Sie die Kunststoffmesser vorsichtig bis zur Einrastung nach außen M 5.
→ Drücken Sie den Spulendeckel für die Kunststoffmesser A d an beiden Rastnasen gleichzeitig zusammen M 6 und setzen Sie ihn auf die Fadenbox auf M 7.
Gerät ausschalten (Abb. Ⅰ)
→ Um das Gerät auszuschalten, lassen Sie den Ein-/Ausschalter los 1 2.
√ Wenn Sie den Ein-/Ausschalter loslassen, verriegelt sich die Entriegelung automatisch wieder 1 1.
Akku entnehmen (Abb. N)
→ Drücken Sie die Akkuentriegelug 1.
→ Entnehmen Sie den AMu2.
Wartung
WARNUNG!
Gefahr von Verletzungen oder Sachschäden durch sich bewegende Teile.
Wartungs- und Reinigungsarbeiten am Gerät dürfen nur bei stillgesetztem Motor und stillstehendem Schneidwerkzeug vorgenommen werden.
Vor allen Arbeiten am Gerät den Akku entnehmen.
Reparatur- und Wartungsarbeiten sowie den Austausch von Sicherheitselementen nur von einer qualifizierten Fachkraft oder einer Fachwerkstatt durchführen lassen.
Reinigung des Rasentrimmers
→ Schalten Sie den Rasentrimmer aus, warten Sie bis das Schneidwerkzeug zum Stillstand gekommen ist und entnehmen Sie den Akku.
→ Reinigen Sie das Gerät nach jedem Gebrauch mit einem Handfeger.
→ Reinigen Sie in regelmäßigen Abständen die Lüftungsschlitze und die Unterseite des Gerätes von Grasresten.
Achtung!
Spritzen Sie das Gerät keinesfalls mit Wasser oder Hochdruckreiniger ab.
Fadenspule austauschen (Abb. 📄)
WARNUNG!
Gefahr von Verletzungen durch das Schneidwerkzeug.
Einstellungen am Gerät nur bei abgeschaltetem Motor und stillstehendem Schneidwerkzeug vornehmen.
➢ Greifen Sie nicht an den rotierenden Faden.
Vor allen Arbeiten am Gerät den Akku entnehmen.
→ Drücken Sie den Spulendeckel an beiden Rastnasen gleichzeitig zusammen ① und ziehen ihn ab ②.
→ Entnehmen Sie die Fadensp0e3.
→ Entfernen Sie eventuelle Verschmutzungen.
→ Fädeln Sie die Fadenenden der neuen Spule durch die Ösen der Fadenbox ① ④ und legen Sie die neue Fadenspule in die Fadenbox ein ⑤.
→ Hängen Sie die Fadenenden aus der Fixierung der Spule aus ① ⑥.
→ Drücken Sie den Spulendeckel an beiden Rastnasen gleichzeitig zusammen und stecken Sie ihn auf die Fadenspule, bis er einrastet ① ⑦.
Transport und Lagerung
WARNUNG!
Gefahr von Verletzungen durch das Schneidwerkzeug.
Vor jedem Transport und jeder Lagerung das Gerät abschalten und den Stillstand des Schneidwerkzeuges abwarten.
Entnehmen Sie den Akku vor Transport oder Lagerung.
Lagerung
→ Führen Sie nach jeder Saison eine gründliche Reinigung an Ihrem Gerät durch.
→ Lagern Sie das Gerät stets an einem trockenen und sicheren Ort, welcher unzugänglich für Kinder ist.
→ Lagern Sie den Akku und den Rasentrimmer getrennt voneinander.
→ Lagern Sie den Akku an einem kühlen und trockenen Ort. Empfohlenene Lagertemperatur ca. 18 °C.
→ Halten Sie den Rasentrimmer und insbesondere seine Plastikbestandteile fern von Bremsflüssigkeiten, Benzin, erdölhaltigen Produkten, Kriechölen etc. Sie enthalten chemische Stoffe, welche die Plastikbestandteile des Rasentrimmers beschädigen, angreifen oder zerstören können.
→ Düngemittel und andere Gartenchemikalien enthalten Stoffe, die stark korrosiv auf die Metallteile des Rasentrimmers wirken können. Lagern Sie Ihren Rasentrimmer daher nicht in der Nähe dieser Stoffe.
Beseitigung von Störungen
WARNING!
Gefahr von Verletzungen oder Sachschäden
Suchen Sie im Zweifelsfall immer eine Fachwerkstatt auf.
Stellen Sie vor jeder Prüfung oder vor Arbeiten am Gerät den Motor ab und entnehmen Sie den Akku.
| Problem Mögliche Ursache Abhilfe | ||
| Das Gerät schaltet ab. | Der Akku ist zu heiß. Lassen Sie den Akku abkühlen. | |
| Der Akku ist entladen. Laden Sie den Akku auf. | ||
| Temperatur des Gerätes (Elektronik) ist zu hoch. | Lassen Sie das Gerät abkühlen und reinigen Sie ggf. die Lüftungsschlitze | |
| Überstromauslösung Suchen Sie bei erneutem Auftreten eine Fachwerkstatt auf. | ||
| Das Gerät lässt sich nicht einschalten. | Der Akku ist entladen. Laden Sie den Akku auf. | |
| Überspannungsauslösung Suchen Sie bei erneutem Auftreten eine Fachwerkstatt auf. | ||
| Überstromauslösung Suchen Sie bei erneutem Auftreten eine Fachwerkstatt auf. | ||
| Temperatur des Akkus zu hoch oder zu niedrig. | Lassen Sie den Akku abkühlen bzw. aufwärmen. | |
| Der Akku ist defekt. Tauschen Sie den Akku aus. | ||
| Die automatische Fadennachstellung funktioniert nicht. | Die Spule ist leer. Tauschen Sie die Fadenspule aus. | |
| Die Verzahnung zwischen Metallknopf und Fadenspule ist verschmutzt. | Säubern Sie die Teile mit Bürste vom Schmutz. | |
| Der Faden ist abgerissen und in die Fadenspule eingezogen. | Entnehmen Sie die Fadenspule, ggf. wickeln Sie den Faden mit leichtem Zug neu auf und legen Sie die Spule ein. | |
| Der Faden hat sich auf der Spule verklemmt. | ||
| Der Faden ist auf der Spule verschweißt. Entfernen Sie den verschweißten Fadenteil, ggf. wickeln Sie den Faden mit leichtem Zug neu auf und legen Sie die Spule ein. | ||
| Der Faden reißt zu häufig ab. | Die Spule ist zu trocken. Verwenden Sie den Pflanzenschutzbügel. | |
| Der Fadenkontakt besteht zu feststehenden Objekten z. B. Zäune, Bäume etc. | Reinigen Sie die Kontakte. | |
Ersatzteile und Zubehör
| Bestell-No | Artikel-Bezeichnung | Artikel-Beschreibung |
| 196-651-650 | POWER Base 72V | 72V Ladegerät |
| 196-652-000 | POWER Base 72V Basic | 72V Ladegerät |
| 196-650-650 | Li-High Energy 72V | 72V Akku |
| 49ATW1-650 | Transportrad | - |
| 49ATS0-650 | Fadenspule | - |
| 731-12818 | Kunststoffmesser | - |
| 746-05381 | Tragegurt | - |
Garantie
In jedem Land gelten die von unserer Gesellschaft oder dem Importeur herausgegebenen Garantiebestimmungen. Störungen beseitigen wir an ihrem Gerät im Rahmen der Gewährleistung kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte an Ihren Verkäufer oder die nächstgelegene Niederlassung.
EG-Konformitätserklärung
Weitere Angaben zum Gerät finden Sie auf der separat beigelegten EG-Konformitätserklärung, die ein Bestandteil dieser Betriebsanleitung ist.
Umweltgerechte Entsorgung
Elektrowerkzeuge, Zubehör und Verpackungen müssen einer umweltgerechten Wiederverwertung zugeführt werden.
Akkus/Batterien: Werfen Sie Akkus/Batterien nicht in den Hausmüll, ins Feuer oder ins Wasser. Akkus/Batterien müssen gesammelt, recycelt oder auf umweltfreundliche
Weise entsorgt werden.
Nur für EU-Länder: Gemäß der Richtlinie 2013/56/EU müssen defekte oder verbrauchte Akkus/Batterien recycelt werden.
Werfen Sie das Elektrowerkeug nicht in den Hausmüll! Geben Sie es in einer geeigneten Entsorgungseinrichtung ab.
Contents
Kantklippefunktion (Fig. L)
WOLF-Garten ist eine Marke der MTD Products Aktiengesellschaft WOLF-Garten is a trademark of MTD Products Aktiengesellschaft
Industriestraße 23 • 66129 Saarbrücken • Germany
Fon/Phone +49 6805 79-202 • Fax +49 6805 79-442
www.WOLF-Garten.com • info@WOLF-Garten.com
769-11927
WOLF
Garten®
769-11928
Industriestraße 23 • 66129
Fon/Phone +49 6805 79-2
www.WOLF-Garten.com • info@WOLF-Garten.com
www.WOLF-Garten.com
