ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Blue Chilled and Sparkling system GROHE

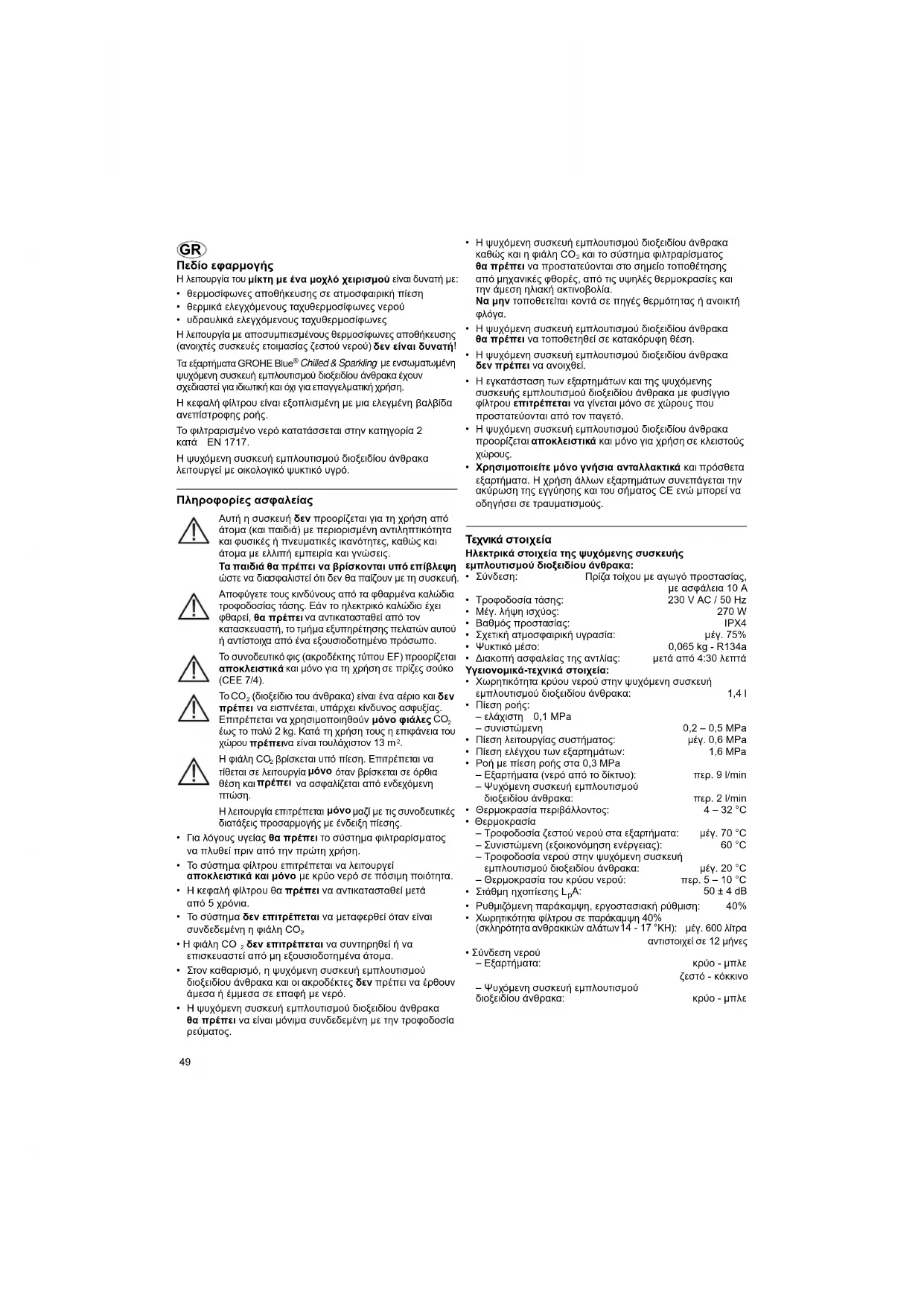

Πεδίο εφαρµογής H λειτουργία του µίκτη µε ένα µοχλό χειρισµού είναι δυνατή µε:

• θερµοσίφωνες αποθήκευσης σε ατµοσφαιρική πίεση

• θερµικά ελεγχόµενους ταχυθερµοσίφωνες νερού

• υδραυλικά ελεγχόµενους ταχυθερµοσίφωνες Η λειτουργία µε αποσυµπιεσµένους θερµοσίφωνες αποθήκευσης (ανοιχτές συσκευές ετοιµασίας ζεστού νερού) δεν είναι δυνατή

Τα εξαρτήµατα GROHE Blue

Chilled & Sparkling µε ενσωµατωµένη ψυχόµενη συσκευή εµπλουτισµού διοξειδίου άνθρακα έχουν σχεδιαστεί για ιδιωτική και όχι για επαγγελµατική χρήση. Η κεφαλή φίλτρου είναι εξοπλισµένη µε µια ελεγµένη βαλβίδα ανεπίστροφης ροής. Το φιλτραρισµένο νερό κατατάσσεται στην κατηγορία 2 κατά EN 1717. Η ψυχόµενη συσκευή εµπλουτισµού διοξειδίου άνθρακα λειτουργεί µε οικολογικό ψυκτικό υγρό. Πληροφορίες ασφαλείας Αυτή η συσκευή δεν προορίζεται για τη χρήση από άτοµα (και παιδιά) µε περιορισµένη αντιληπτικότητα και φυσικές ή πνευµατικές ικανότητες, καθώς και άτοµα µε ελλιπή εµπειρία και γνώσεις. Τα παιδιά θα πρέπει να βρίσκονται υπό επίβλεψη ώστε να διασφαλιστεί ότι δεν θα παίζουν µε τη συσκευή. Αποφύγετε τους κινδύνους από τα φθαρµένα καλώδια τροφοδοσίας τάσης. Εάν το ηλεκτρικό καλώδιο έχει

να αντικατασταθεί από τον κατασκευαστή, το τµήµα εξυπηρέτησης πελατών αυτού ή αντίστοιχα από ένα εξουσιοδοτηµένο πρόσωπο. Το συνοδευτικό φις (ακροδέκτης τύπου ΕF) προορίζεται αποκλειστικά και µόνο για τη χρήση σε πρίζες σούκο (CΕE 7/4). Το CO

(διοξείδιο του άνθρακα) είναι ένα αέριο και

να εισπνέεται, υπάρχει κίνδυνος ασφυξίας. Επιτρέπεται να χρησιµοποιηθούν µόνο φιάλες

έως το πολύ 2 kg. Κατά τη χρήση τους η επιφάνεια του

να είναι τουλάχιστον 13 m

βρίσκεται υπό πίεση. Επιτρέπεται να τίθεται σε λειτουργία

όταν βρίσκεται σε όρθια

να ασφαλίζεται από ενδεχόµενη

Η λειτουργία επιτρέπεται

µαζί µε τις συνοδευτικές διατάξεις προσαρµογής µε ένδειξη πίεσης.

• Για λόγους υγείας θα πρέπει το σύστηµα φιλτραρίσµατος να πλυθεί πριν από την πρώτη χρήση.

• Το σύστηµα φίλτρου επιτρέπεται να λειτουργεί αποκλειστικά και µόνο µε κρύο νερό σε πόσιµη ποιότητα.

• Η κεφαλή φίλτρου θα πρέπει να αντικατασταθεί µετά από 5 χρόνια.

• Το σύστηµα δεν επιτρέπεται να µεταφερθεί όταν είναι συνδεδεµένη η φιάλη CO

δεν επιτρέπεται να συντηρηθεί ή να επισκευαστεί από µη εξουσιοδοτηµένα άτοµα.

• Στον καθαρισµό, η ψυχόµενη συσκευή εµπλουτισµού διοξειδίου άνθρακα και οι ακροδέκτες δεν πρέπει να έρθουν άµεσα ή έµµεσα σε επαφή µε νερό.

• Η ψυχόµενη συσκευή εµπλουτισµού διοξειδίου άνθρακα θα πρέπει να είναι µόνιµα συνδεδεµένη µε την τροφοδοσία

• Η ψυχόµενη συσκευή εµπλουτισµού διοξειδίου άνθρακα καθώς και η φιάλη CO

και το σύστηµα φιλτραρίσµατος θα πρέπει να προστατεύονται στο σηµείο τοποθέτησης από µηχανικές φθορές, από τις υψηλές θερµοκρασίες και την άµεση ηλιακή ακτινοβολία. Να µην τοποθετείται κοντά σε πηγές θερµότητας ή ανοικτή

• Η ψυχόµενη συσκευή εµπλουτισµού διοξειδίου άνθρακα θα πρέπει να τοποθετηθεί σε κατακόρυφη θέση.

• Η ψυχόµενη συσκευή εµπλουτισµού διοξειδίου άνθρακα δεν πρέπει να ανοιχθεί.

• Η εγκατάσταση των εξαρτηµάτων και της ψυχόµενης συσκευής εµπλουτισµού διοξειδίου άνθρακα µε φυσίγγιο φίλτρου επιτρέπεται να γίνεται µόνο σε χώρους που προστατεύονται από τον παγετό.

• Η ψυχόµενη συσκευή εµπλουτισµού διοξειδίου άνθρακα προορίζεται αποκλειστικά και µόνο για χρήση σε κλειστούς

• Χρησιµοποιείτε µόνο γνήσια ανταλλακτικά και πρόσθετα εξαρτήµατα. Η χρήση άλλων εξαρτηµάτων συνεπάγεται την ακύρωση της εγγύησης και του σήµατος CE ενώ µπορεί να οδηγήσει σε τραυµατισµούς. Τεχνικά στοιχεία Ηλεκτρικά στοιχεία της ψυχόµενης συσκευής εµπλουτισµού διοξειδίου άνθρακα:

• Σύνδεση: Πρίζα τοίχου µε αγωγό προστασίας, µε ασφάλεια 10 A

• Τροφοδοσία τάσης: 230 V AC / 50 Hz

• Μέγ. λήψη ισχύος: 270 W

• Βαθµός προστασίας: IPΧ4

• Σχετική ατµοσφαιρική υγρασία:µέγ. 75%

• Ψυκτικό µέσο: 0,065 kg - R134a

• ∆ιακοπή ασφαλείας της αντλίας: µετά από 4:30 λεπτά Υγειονοµικά-τεχνικά στοιχεία:

• Χωρητικότητα κρύου νερού στην ψυχόµενη συσκευή εµπλουτισµού διοξειδίου άνθρακα: 1,4 l

• Πίεση ροής: – ελάχιστη 0,1 MPa – συνιστώµενη 0,2 – 0,5 MPa

• Πίεση λειτουργίας συστήµατος:µέγ. 0,6 MPa

• Πίεση ελέγχου των εξαρτηµάτων: 1,6 MPa

• Ροή µε πίεση ροής στα 0,3 MPa – Εξαρτήµατα (νερό από το δίκτυο): περ. 9 l/min – Ψυχόµενη συσκευή εµπλουτισµού διοξειδίου άνθρακα: περ. 2 l/min

• Θερµοκρασία περιβάλλοντος: 4 – 32 °C

• Θερµοκρασία – Τροφοδοσία ζεστού νερού στα εξαρτήµατα:µέγ. 70 °C – Συνιστώµενη (εξοικονόµηση ενέργειας): 60 °C – Τροφοδοσία νερού στην ψυχόµενη συσκευή εµπλουτισµού διοξειδίου άνθρακα:µέγ. 20 °C – Θερµοκρασία του κρύου νερού: περ. 5 – 10 °C

• Ρυθµιζόµενη παράκαµψη, εργοστασιακή ρύθµιση: 40%

• Χωρητικότητα φίλτρου σε παράκαµψη 40% (σκληρότητα ανθρακικών αλάτων

°KH): µέγ. 600 λίτρα αντιστοιχεί σε 12 µήνες

• Σύνδεση νερού – Εξαρτήµατα: κρύο - µπλε ζεστό - κόκκινο – Ψυχόµενη συσκευή εµπλουτισµού διοξειδίου άνθρακα: κρύο - µπλε50 Ηλεκτρικά στοιχεία ελέγχου

• Κατηγορία λογισµικού:A

• Τάση µέτρησης: 2500 V Ο έλεγχος της ηλεκτροµαγνητικής συµβατότητας (έλεγχος εκποµπής παρεµβολών) πραγµατοποιήθηκε µε την τάση µέτρησης και το ρεύµα µέτρησης. Έγκριση και συµβατότητα Τα πιστοποιητικά συµβατότητας µπορείτε να τα προµηθευθείτε από την εξής διεύθυνση: GROHE Deutschland Vertriebs GmbH Zur Porta 9 D-32457 Porta Westfalica Ηλεκτρική εγκατάσταση Η ηλεκτρική εγκατάσταση επιτρέπεται να γίνει µόνο από ειδικευµένο ηλεκτρολόγο. Θα πρέπει να τηρηθούν οι προδιαγραφές κατά IEC 60364-7- 701 (αντιστ. VDE 0100 Μέρος 701) καθώς και όλες οι τοπικές και εθνικές διατάξεις! Εγκατάσταση ∆ώστε προσοχή στις διαστάσεις εγκατάστασης των αναδιπλούµενων σελίδων I και ΙΙ, εικ. [1]. Ξεπλύνετε καλά το σύστηµα σωληνώσεων πριν και µετά την εγκατάσταση (σύµφωνα µε τις προδιαγραφές ΕΝ 806)! Τοποθέτηση βαλβίδας µείωσης της πίεσης στη γωνιακή βαλβίδα, βλέπε αναδιπλούµενη σελίδα II, εικ. [2] έως [4]. Τοποθέτηση και σύνδεση εξαρτηµάτων

Προσοχή: Το καλώδιο δεν πρέπει να πιαστεί. Τοποθέτηση ψυχόµενης συσκευής εµπλουτισµού διοξειδίου άνθρακα, βλέπε εικ. [1] και [8]. Κατά τη µεταφορά/τοποθέτηση της ψυχόµενης συσκευής εµπλουτισµού διοξειδίου άνθρακα ενδέχεται να έχει εισρεύσει ψυκτικό υγρό στους αγωγούς. Για να διασφαλίσετε την επιστροφή του ψυκτικού υγρού θα πρέπει να θέσετε την ψυχόµενη συσκευή εµπλουτισµού διοξειδίου άνθρακα σε λειτουργία µετά από 24 ώρες ηρεµίας.

• Σε κάθε πλευρά θα πρέπει να τηρείται µία ελάχιστη απόσταση 50mm γύρω από την ψυχόµενη συσκευή εµπλουτισµού διοξειδίου άνθρακα.

• Θα πρέπει να διασφαλιστεί ένας επαρκής αερισµός. Εάν χρειαστεί τοποθετήστε τη σχάρα αερισµού στην πρόσοψη του κάτω ντουλαπιού. Τοποθέτηση φυσιγγίου φίλτρου, βλέπε εικ. [9] έως [12]. Η κεφαλή του φίλτρου µπορεί να περιστραφεί κατά 90° προς τα εµπρός για την τοποθέτηση στο στήριγµα τοίχου. Το στήριγµα τοίχου µπορεί να στερεωθεί και απευθείας στο κάτω ντουλάπι ή στον τοίχο. Σύνδεση ψυχόµενης συσκευής εµπλουτισµού διοξειδίου άνθρακα, βλέπε εικ. [7] και αναδιπλούµενη σελίδα III, εικ. [13] έως [16]. Ανοίξτε τις παροχές κρύου και ζεστού νερού και ελέγξτε τη στεγανότητα των συνδέσεων! Πλύση φυσιγγίου φίλτρου, βλέπε εικ. [17]. Πιέστε το πλήκτρο πλύσης στην κεφαλή φίλτρου για να πλύνετε το σύστηµα φίλτρου. Συνεχίστε τη διαδικασία πλύσης µέχρι το νερό που βγαίνει από το σπιράλ (J) να είναι διαυγές και χωρίς φυσαλίδες αέρα (τουλάχιστον 2 λίτρα). Σύνδεση φιάλης CO

, βλέπε εικ. [18] έως [23]. Μην πιέζετε τον βαλβίδα στην πίσω πλευρά της ψυχόµενης συσκευής εµπλουτισµού διοξειδίου άνθρακα, διαφορετικά θα διαφύγει CO

, βλέπε εικ. [19]. Ο βαλβίδα απαιτείται µόνο για τον καθαρισµό της ψυχόµενης συσκευής εµπλουτισµού διοξειδίου άνθρακα. Σύνδεση ακροδέκτη εξαρτηµάτων µε τον ακροδέκτη της ψυχόµενης συσκευής εµπλουτισµού διοξειδίου άνθρακα, βλέπε εικ. [24]. Πραγµατοποίηση τροφοδοσίας τάσης από τον φις,

αναδιπλούµενη σελίδα IV, εικ. [25

Η ένδειξη στην οθόνη ανάβει και εµφανίζεται η υπολειπόµενη χωρητικότητα του φίλτρου σε ποσοστό επί τοις εκατό. Χειρισµός/ Θέση σε λειτουργία Ανοίξτε το µοχλό για να πάρετε κρύο και ζεστό νερό από το δίκτυο, βλέπε αναδιπλούµενη σελίδα IV, εικ. [26]. Περιστρέφοντας τη λαβή µπορείτε να αλλάξετε την περιεκτικότητα διοξειδίου του άνθρακα στο κρύο και φιλτραρισµένο νερό: - Θέση OFF [η ένδειξη δεν ανάβει] - Θέση Chilled [η ένδειξη ανάβει µε µπλε χρώµα] = Νερό χωρίς ανθρακικό - Θέση Medium [η ένδειξη ανάβει µε τιρκουάζ χρώµα] = Ελαφρώς ανθρακούχο νερό - Θέση Sparkling [η ένδειξη ανάβει µε πράσινο χρώµα] = Ανθρακούχο νερό Έλεγχος, βλέπε αναδιπλούµενη σελίδα ΙV, εικ. [27]. Τα πλήκτρα έχουν τις παρακάτω λειτουργίες: Επαναφορά αλλαγής φίλτρου U Επιλογή µεγέθους φίλτρου c Ρύθµιση σκληρότητας ανθρακικών αλάτων Ενδείξεις στην οθόνη

βλέπε αναδιπλούµενη σελίδα ΙV, εικ. [27

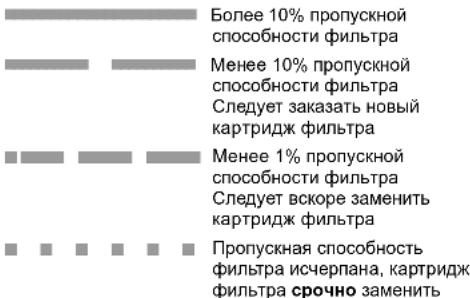

Στην κατάσταση ηρεµίας εµφανίζεται η υπολειπόµενη χωρητικότητα του φίλτρου σε ποσοστό επί τοις εκατό. Ένδειξη χωρητικότητας φίλτρου στη λαβή: Η λειτουργία συνεχίζεται λόγω του συστήµατος µετά από κάθε λήψη ανθρακούχου νερού για περ. 1 δευτερόλεπτο, η ένδειξη στη λαβή ανάβει µε µπλε χρώµα. Ρύθµιση θερµοκρασίας κρύου, ανθρακούχου νερού στην ψυχόµενη συσκευή εµπλουτισµού διοξειδίου άνθρακα, βλέπε αναδιπλούµενη σελίδα, εικ. [27]. Ρύθµιση σκληρότητας ανθρακικών αλάτων στην κεφαλή φίλτρου, βλέπε εικ. [28]. Μπορείτε να ενηµερωθείτε για τη σκληρότητα ανθρακικών αλάτων από την εταιρία ύδρευσης της περιοχής σας. Προσαρµόστε τη σκληρότητα ανθρακικών αλάτων στις τοπικές συνθήκες, ρυθµίζοντας την παράκαµψη της κεφαλής φίλτρου, βλέπε στήλη πίνακα Α στην αναδιπλούµενη σελίδα IV. Αυτό το προϊόν πληροί τις προδιαγραφές των αντίστοιχων οδηγιών της ΕΕ. Αναλάµπον σήµαΣηµασία

Χωρητικότητα φίλτρου πάνω από 10%

Χωρητικότητα φίλτρου κάτω από 10% Παραγγελία φυσιγγίου φίλτρου

Χωρητικότητα φίλτρου κάτω από 1% Αντικατάσταση φυσιγγίου φίλτρου

Ανεπαρκής χωρητικότητα φίλτρου, Άµεση αντικατάσταση φυσιγγίου φίλτρου51 Ρύθµιση σκληρότητας ανθρακικών αλάτων στην ψυχόµενη συσκευή εµπλουτισµού διοξειδίου άνθρακα, βλέπε στήλη πίνακα Β στην αναδιπλούµενη σελίδα IV και στην εικ. [27]. Πλήκτρο c ρύθµισης σκληρότητας ανθρακικών αλάτων:

• Πιέστε το πλήκτρο c µία φορά: Η ένδειξη στην οθόνη αλλάζει από την υπολειπόµενη χωρητικότητα φίλτρου στην τρέχουσα τιµή της σκληρότητας ανθρακικών αλάτων.

• Συνεχίστε να κρατάτε πιεσµένο το πλήκτρο c: Μετά από 3 δευτερόλεπτα περίπου αρχίζει να αναβοσβήνει η επιλεγµένη τιµή για τη σκληρότητα ανθρακικών αλάτων.

• Αφήστε το πλήκτρο c µέσα στα επόµενα 10 δευτερόλεπτα: Η επιλεγµένη τιµή για τη σκληρότητα ανθρακικών αλάτων αναβοσβήνει.

• Αγγίξτε το πλήκτρο c και επιλέξτε την τιµή που θέλετε: - C1: Σκληρότητα ανθρακικών αλάτων 25 - 35 (παράκαµψη 20%) - C2: Σκληρότητα ανθρακικών αλάτων 18 - 24 (παράκαµψη 30%) - Εργοστασιακή ρύθµιση: C3: Σκληρότητα ανθρακ. αλάτων 14 -17 (παράκαµψη 40%) - C4: Σκληρότητα ανθρακικών αλάτων 12 - 13 (παράκαµψη 50%) - C5: Σκληρότητα ανθρακικών αλάτων 10 - 11 (παράκαµψη 60%) - C6: Σκληρότητα ανθρακικών αλάτων 7 - 9 (παράκαµψη 70%)

• Κρατήστε πιεσµένο το πλήκτρο c για 3 δευτερόλεπτα στην τιµή που θέλετε: Η ένδειξη της τιµής δεν αναβοσβήνει πλέον αλλά µένει µόνιµα αναµµένη και η τιµή είναι επιλεγµένη.

• Αφήστε το πλήκτρο c: Η υπολειπόµενη χωρητικότητα του φίλτρου εµφανίζεται πάλι. Η απόδοση του φυσιγγίου σε λίτρα διαµορφώνεται ανάλογα µετην επιλεγµένη σκληρότητα νερού και το µέγεθος του φυσιγγίου, βλέπε πίνακα στην αναδιπλούµενη σελίδα IV. Η ψυχόµενη συσκευή εµπλουτισµού διοξειδίου άνθρακα των εξαρτηµάτων GROHE Blue

έχει ρυθµιστεί από το εργοστάσιο για λειτουργία µε το φυσίγγιο φίλτρου των 600 λίτρων (Αρ. παραγγελίας: 40 404). Στη λειτουργία µε το φυσίγγιο φίλτρου των 3.000 λίτρων (Αρ. παραγγελίας: 40 412) ή το φυσίγγιο φίλτρου των 1.500 λίτρων (Αρ. παραγγελίας: 40 430) θα πρέπει να προσαρµοστεί η ψυχόµενη συσκευή εµπλουτισµού διοξειδίου άνθρακα. Ρύθµιση µεγέθους φίλτρου, βλέπε εικ. [27]. Πλήκτρο U Επιλογή µεγέθους φίλτρου:

• Πιέστε το πλήκτρο U µία φορά: Η ένδειξη στην οθόνη αλλάζει από την υπολειπόµενη χωρητικότητα φίλτρου στην τρέχουσα τιµή του µεγέθους

• Συνεχίστε να κρατάτε πιεσµένο το πλήκτρο U: Μετά από 3 δευτερόλεπτα περίπου αρχίζει να αναβοσβήνει η επιλεγµένη τιµή για το µέγεθος φίλτρου.

• Αφήστε το πλήκτρο U µέσα στα επόµενα 10 δευτερόλεπτα: Η επιλεγµένη τιµή για το µέγεθος φίλτρου αναβοσβήνει.

• Πιέστε το πλήκτρο U και επιλέξτε το µέγεθος φίλτρου: - F1: 600 λίτρα - F2: 1.500 λίτρα - F3: 3.000 λίτρα

• Κρατήστε πιεσµένο το πλήκτρο U για 3 δευτερόλεπτα στην τιµή που θέλετε: Η ένδειξη της τιµής µεγέθους φίλτρου δεν αναβοσβήνει πλέον αλλά µένει µόνιµα αναµµένη και το µέγεθος φίλτρου είναι επιλεγµένο.

• Αφήστε το πλήκτρο U: Η υπολειπόµενη χωρητικότητα του φίλτρου εµφανίζεται πάλι. Τώρα έχει ολοκληρωθεί η εγκατάσταση και τα εξαρτήµατα µε την ψυχόµενη συσκευή εµπλουτισµού διοξειδίου άνθρακα βρίσκονται σε ετοιµότητα λειτουργίας. Παρατήρηση: Μπορείτε να παραγγείλετε τα διάφορα φυσίγγια φίλτρων από το www.grohe.com.

Επαναφορά υπολειπόµενης χωρητικότητας φίλτρου µετά την αλλαγή του φυσιγγίου φίλτρου, βλέπε αναδιπλούµενη σελίδα IV, εικ. [27]. Πλήκτρο Επαναφορά αλλαγής φίλτρου: Η υπολειπόµενη χωρητικότητα του φίλτρου εµφανίζεται.

• Πιέστε το πλήκτρο : Η ένδειξη στην οθόνη αλλάζει από την υπολειπόµενη χωρητικότητα του φίλτρου σε rF.

• Συνεχίστε να πιέζετε το πλήκτρο : Μετά από 3 δευτερό- λεπτα περίπου αρχίζει να αναβοσβήνει το rF.

• Αφήστε το πλήκτρο µέσα στα επόµενα 10 δευτερόλεπτα και µετά πιέστε το πάλι: Το rF αναβοσβήνει στην αρχή και µετά ανάβει µόνιµα.

Γίνεται επαναφορά της υπολειπόµενης χωρητικότητας φίλτρου και εµφανίζεται η υπολειπόµενη χωρητικότητα φίλτρου. Επαναφορά των εργοστασιακών ρυθµίσεων, βλέπε εικ. [27]. Πλήκτρα Uc Επαναφορά των εργοστασιακών ρυθµίσεων:

• Πιέστε ταυτόχρονα τα πλήκτρα Uc: Η ένδειξη στην οθόνη αλλάζει από την υπολειπόµενη χωρητικότητα του φίλτρου σε ΡΑ.

• Συνεχίστε να κρατάτε πιεσµένα το πλήκτρα Uc: Μετά από 3 δευτερόλεπτα περίπου αρχίζει να αναβοσβήνει το ΡΑ.

µέσα στα επόµενα 10 δευτερόλεπτα:

αναβοσβήνει πρώτο, το

τα εξαρτήµατα και η ψυχόµενη συσκευή εµπλουτισµού διοξειδίου άνθρακα

συγχρονιστούν µεταξύ τους

• Κλείστε τη λαβή και περιµένετε µέχρι να ανάψει µε πράσινο χρώµα η ένδειξη στη λαβή.

• Ανοίξτε τελείως τη λαβή µέχρι να ανάψει η ένδειξη στη λαβή µε πράσινο χρώµα και να αρχίσει η ροή νερού.

• Κλείστε τη λαβή. Η υπολειπόµενη χωρητικότητα του φίλτρου εµφανίζεται.

Κίνδυνος φθορών! Στις εργασίες συντήρησης της εγκατάστασης θα πρέπει να διακόπτεται η τροφοδοσία τάσης και η παροχή CO

Μετά µπορείτε να αποσυνδέσετε τους ακροδέκτες, βλέπε αναδιπλούµενη σελίδα ΙII, εικ. [24]. Ελέγξτε όλα τα εξαρτήµατα, καθαρίστε τα και, αν χρειάζεται, αντικαταστήστε τα.

I. Μηχανισµός, βλέπε αναδιπλούµενη σελίδα IV, εικ. [29].

Η συναρµολόγηση πρέπει να γίνει µε την αντίστροφη σειρά. Στην τοποθέτηση του µηχανισµού φροντίστε για την καλή θέση των µονώσεων. Βιδώστε το βιδωτό δακτύλιο και σφίξτε τον καλά.

II. Επάνω εξάρτηµα, βλέπε αναδιπλούµενη σελίδα IV,

εικ. [30]. Η συναρµολόγηση πρέπει να γίνει µε την αντίστροφη σειρά. Προσέξτε τη θέση συναρµολόγησης του στοπ και του καλωδίου!

III. Φίλτρο (64 374), βλέπε αναδιπλούµενη σελίδα I.

Η συναρµολόγηση πρέπει να γίνει µε την αντίστροφη σειρά.

IV. Καθαρισµός ψυχόµενης συσκευής εµπλουτισµού

διοξειδίου άνθρακα Για λόγους υγείας θα πρέπει η ψυχόµενη συσκευή εµπλουτισµού διοξειδίου άνθρακα να καθαρίζεται µία φορά το χρόνο. Ο καθαρισµός πρέπει να πραγµατοποιείται πριν από την αλλαγή του φυσιγγίου ώστε να µην λερώνεται το φυσίγγιο φίλτρου αντικατάστασης. Παρατήρηση: Το σετ καθαρισµού (Αρ. παραγγελίας: 40 434) µπορείτε να το παραγγείλετε από το www.grohe.com.52

Για την αποκατάσταση των προβληµάτων ανατρέξτε στον πίνακα Βλάβη / Αιτία / Αντιµετώπιση. Εάν το πρόβληµα δεν µπορεί να αποκατασταθεί, διακόψτε την τροφοδοσία τάσης της ψυχόµενης συσκευής εµπλουτισµού διοξειδίου άνθρακα. Καταγράψτε τον σειριακό αριθµό της ψυχόµενης συσκευής εµπλουτισµού διοξειδίου άνθρακα που υπάρχει στην πίσω πλευρά της συσκευής και απευθυνθείτε σε έναν ειδικευµένο εγκαταστάτη ή επικοινωνήστε µέσω email µε τη γραµµή υποστήριξης της GROHE στο TechnicalSupport-HQ@grohe.com. Η ψυχόµενη συσκευή εµπλουτισµού διοξειδίου άνθρακα GROHE Blue

Chilled & Sparkling επιτρέπεται να επισκευαστεί µόνο από το Σέρβις της GROHE. Ανταλλακτικά βλ. αναδιπλούµενη σελίδα Ι (* = προαιρετικός εξοπλισµός).

Τις οδηγίες που αφορούν την περιποίηση αυτής της µπαταρίας µπορείτε να τις πάρετε από τις συνηµµένες οδηγίες περιποίησης. Περιβάλλον και ανακύκλωση Τα χρησιµοποιηµένα φυσίγγια φίλτρων µπορούν να επιστραφούν στην GROHE, στις διευθύνσεις που αναφέρονται στο www.grohe.com για τις αντίστοιχες χώρες. Ωστόσο µπορείτε να τις απορρίψετε και µε τα οικιακά απορρίµµατα. Η συνοδευτική φιάλη CO

µπορεί να επαναπληρωθεί τοπικά. Η φιάλη CO

δεν επιτρέπεται να επιστραφεί. Στο τέλος της χρήσης θα πρέπει να απορριφθεί τοπικά, σύµφωνα µε τους ισχύοντες κανονισµούς. Παρατήρηση: Μπορείτε να παραγγείλετε µία φιάλη CO

kg (Αρ. παραγγελίας 40 423) στο www.grohe.com. Η ψυχόµενη συσκευή εµπλουτισµού διοξειδίου άνθρακα είναι µία ηλεκτρική συσκευή για την οποία ισχύει σε πολλές χώρες ηυποχρέωση επιστροφής και παραλαβής. Σε όλες αυτές τις χώρες η GROHE συµµετέχει στα αντίστοιχα συστήµατα παραλαβής. Οι συσκευές µ' αυτή τη σήµανση δεν µπορούν να απορριφθούν στα οικιακά απορρίµµατα αλλά πρέπει να απορριφθούν ξεχωριστά σύµφωνα µετους ισχύοντες κανονισµούς. Βλάβη Αιτία Αντιµετώπιση Το νερό δεν ρέει • Η παροχή νερού έχει διακοπεί.-Ανοίξτε τις βαλβίδες αποκλεισµού Το φιλτραρισµένο νερό δεν ρέει, στην οθόνη αναβοσβήνει το Ε1

• Η παροχή νερού έχει διακοπεί.

• Η αντλία έχει απενεργοποιηθεί, η ένδειξη στη λαβή αναβοσβήνει µε κόκκινο χρώµα. - Αποκαταστήστε την τροφοδοσία νερού στην ψυχό- µενη συσκευή εµπλουτισµού διοξειδίου άνθρακα - ∆ιακόψτε την τροφοδοσία τάσης, περιµένετε 15 δευ- τερόλεπτα και αποκαταστήστε την πάλι.

διακόπτεται, στην οθόνη αναβο- σβήνει το Ε2

• ∆ιακοπή ασφαλείας της µαγνητικής βαλβίδας µετά από διάρκεια λειτουργίας πάνω από 4 λεπτά - Κλείστε κι ανοίξτε πάλι τη λαβή Το φιλτραρισµένο νερό δεν ρέει, στην οθόνη αναβοσβήνει το Ε3 ή E4

• Βλάβη στο καλώδιο ή τους ακροδέκτες -Επικοινωνία µε το Σέρβις GROHE Η λαβή αναβοσβήνει µε πορτοκαλί χρώµα, στην οθόνη αναβο- σβήνει το E8

• Χωρίς χωρητικότητα φίλτρου - Αντικαταστήστε αµέσως το φυσίγγιο φίλτρου

• Βλάβη στην ψυχόµενη συσκευή εµπλουτισµού διοξειδίου άνθρακα - Επικοινωνία µε το Σέρβις GROHE Ανοµοιόµορφη δέσµη

στο νερό δεν έχει ρυθµιστεί σωστά - Επικοινωνία µε το Σέρβις GROHE Οι λυχνίες ελέγχου δεν αναβοσβήνουν/ ανάβουν συνεχώς

• ∆εν αναγνωρίζεται η µονάδα ελέγχου - Βεβαιωθείτε ότι υπάρχει τροφοδοσία τάσης, απο- συνδέστε τον ακροδέκτη, περιµένετε 30 δευτερό- λεπτα και επανασυνδέστε Χωρίς ανθρακικό στις θέσεις Medium και Sparkling

δεν είναι ανοιγµένη ή έχει

- Ανοίξτε τη βαλβίδα της φιάλης CO

ή αντικαταστήστε τη φιάλη53
