BEDIENUNGSANLEITUNG Blue Chilled and Sparkling system GROHE

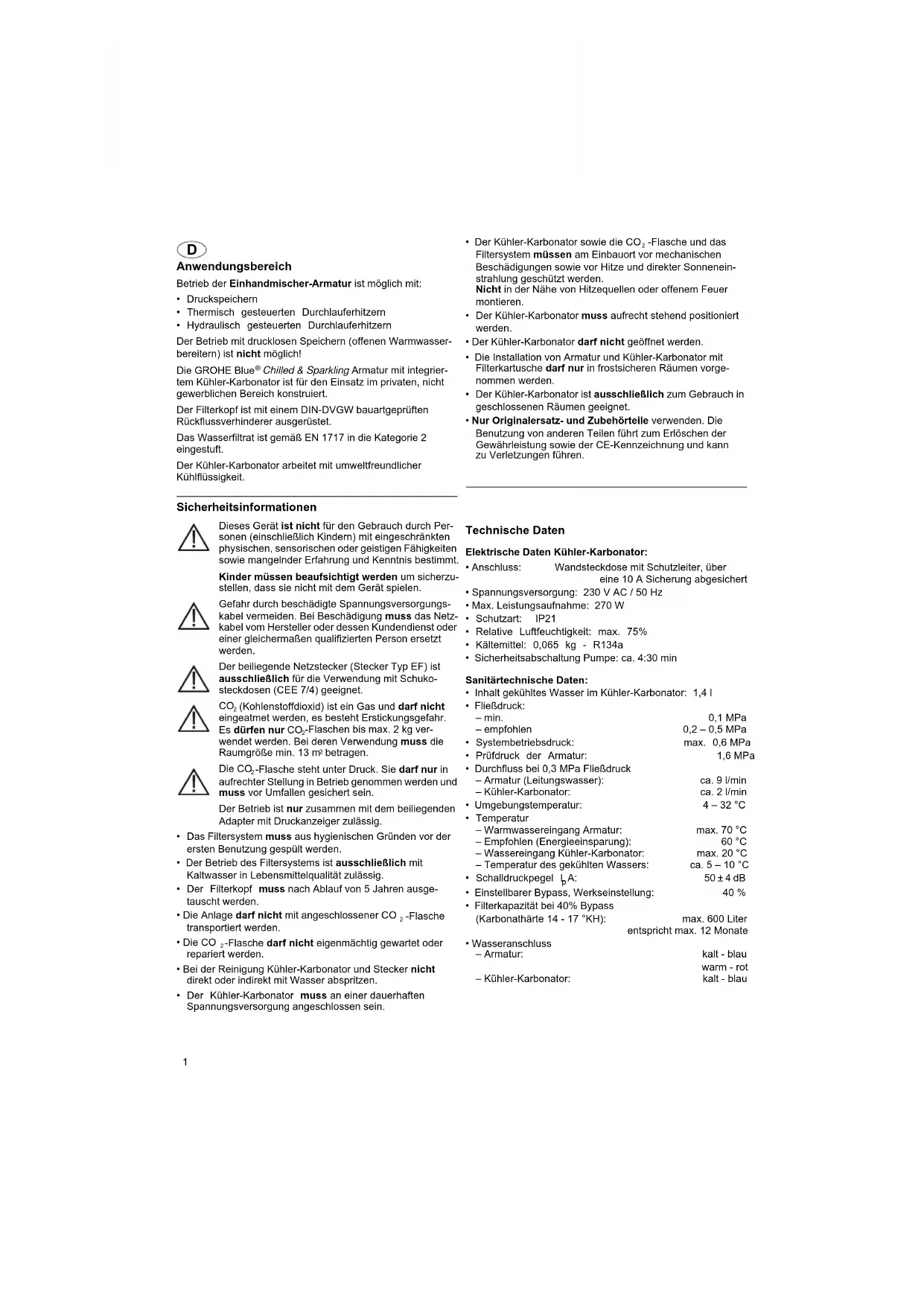

Anwendungsbereich Betrieb der Einhandmischer-Armatur ist möglich mit:

• Thermisch gesteuerten Durchlauferhitzern

• Hydraulisch gesteuerten Durchlauferhitzern Der Betrieb mit drucklosen Speichern (offenen Warmwasser- bereitern) ist nicht möglich! Die GROHE Blue

Chilled & Sparkling Armatur mit integrier- tem Kühler-Karbonator ist für den Einsatz im privaten, nicht gewerblichen Bereich konstruiert. Der Filterkopf ist mit einem DIN-DVGW bauartgeprüften Rückflussverhinderer ausgerüstet. Das Wasserfiltrat ist gemäß EN 1717 in die Kategorie 2 eingestuft. Der Kühler-Karbonator arbeitet mit umweltfreundlicher Kühlflüssigkeit. Sicherheitsinformationen Dieses Gerät ist nicht für den Gebrauch durch Per- sonen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten sowie mangelnder Erfahrung und Kenntnis bestimmt. Kinder müssen beaufsichtigt werden um sicherzu- stellen, dass sie nicht mit dem Gerät spielen. Gefahr durch beschädigte Spannungsversorgungs- kabel vermeiden. Bei Beschädigung muss das Netz- kabel vom Hersteller oder dessen Kundendienst oder einer gleichermaßen qualifizierten Person ersetzt werden. Der beiliegende Netzstecker (Stecker Typ EF) ist ausschließlich für die Verwendung mit Schuko- steckdosen (CEE 7/4) geeignet.

(Kohlenstoffdioxid) ist ein Gas und darf nicht eingeatmet werden, es besteht Erstickungsgefahr. Es dürfen nur CO

-Flaschen bis max. 2 kg ver- wendet werden. Bei deren Verwendung muss die Raumgröße min. 13 m

-Flasche steht unter Druck. Sie darf nur in aufrechter Stellung in Betrieb genommen werden und muss vor Umfallen gesichert sein. Der Betrieb ist nur zusammen mit dem beiliegenden Adapter mit Druckanzeiger zulässig.

• Das Filtersystem muss aus hygienischen Gründen vor der ersten Benutzung gespült werden.

• Der Betrieb des Filtersystems ist ausschließlich mit Kaltwasser in Lebensmittelqualität zulässig.

• Der Filterkopf muss nach Ablauf von 5 Jahren ausge- tauscht werden.

• Die Anlage darf nicht mit angeschlossener CO

-Flasche transportiert werden.

-Flasche darf nicht eigenmächtig gewartet oder repariert werden.

• Bei der Reinigung Kühler-Karbonator und Stecker nicht direkt oder indirekt mit Wasser abspritzen.

• Der Kühler-Karbonator muss an einer dauerhaften Spannungsversorgung angeschlossen sein.

• Der Kühler-Karbonator sowie die CO

-Flasche und das Filtersystem müssen am Einbauort vor mechanischen Beschädigungen sowie vor Hitze und direkter Sonnenein- strahlung geschützt werden. Nicht in der Nähe von Hitzequellen oder offenem Feuer montieren.

• Der Kühler-Karbonator muss aufrecht stehend positioniert werden.

• Der Kühler-Karbonator darf nicht geöffnet werden.

• Die Installation von Armatur und Kühler-Karbonator mit Filterkartusche darf nur in frostsicheren Räumen vorge- nommen werden.

• Der Kühler-Karbonator ist ausschließlich zum Gebrauch in geschlossenen Räumen geeignet.

• Nur Originalersatz- und Zubehörteile verwenden. Die Benutzung von anderen Teilen führt zum Erlöschen der Gewährleistung sowie der CE-Kennzeichnung und kann zu Verletzungen führen. Technische Daten Elektrische Daten Kühler-Karbonator:

• Anschluss: Wandsteckdose mit Schutzleiter, über eine 10 A Sicherung abgesichert

• Spannungsversorgung: 230 V AC / 50 Hz

• Max. Leistungsaufnahme: 270 W

• Relative Luftfeuchtigkeit: max. 75%

• Kältemittel: 0,065 kg - R134a

• Sicherheitsabschaltung Pumpe: ca. 4:30 min Sanitärtechnische Daten:

• Inhalt gekühltes Wasser im Kühler-Karbonator: 1,4 l

• Fließdruck: – min. 0,1 MPa – empfohlen 0,2 – 0,5 MPa

• Systembetriebsdruck: max. 0,6 MPa

• Prüfdruck der Armatur: 1,6 MPa

• Durchfluss bei 0,3 MPa Fließdruck – Armatur (Leitungswasser): ca. 9 l/min – Kühler-Karbonator: ca. 2 l/min

• Umgebungstemperatur: 4 – 32 °C

• Temperatur – Warmwassereingang Armatur: max. 70 °C – Empfohlen (Energieeinsparung): 60 °C – Wassereingang Kühler-Karbonator: max. 20 °C – Temperatur des gekühlten Wassers: ca. 5 – 10 °C

• Einstellbarer Bypass, Werkseinstellung: 40 %

• Filterkapazität bei 40% Bypass (Karbonathärte 14 - 17 °KH): max. 600 Liter entspricht max. 12 Monate

• Wasseranschluss – Armatur: kalt - blau warm - rot – Kühler-Karbonator: kalt - blau2 Elektrische Prüfdaten

• Verschmutzungsgrad: 2

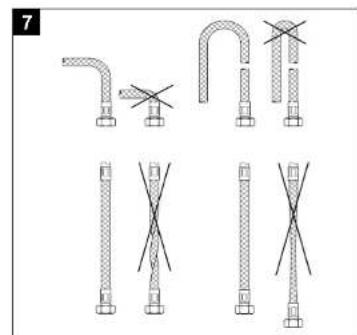

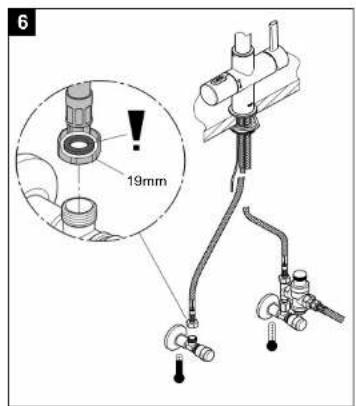

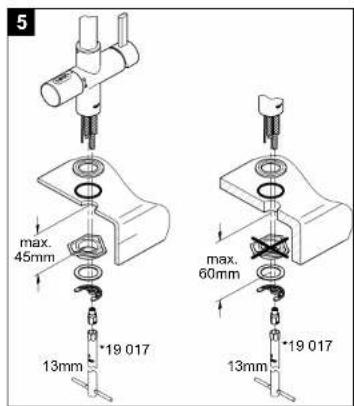

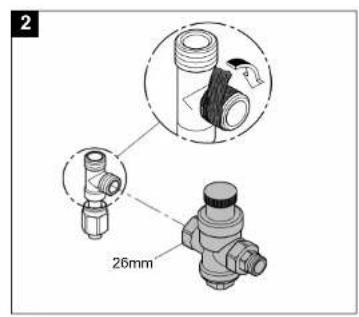

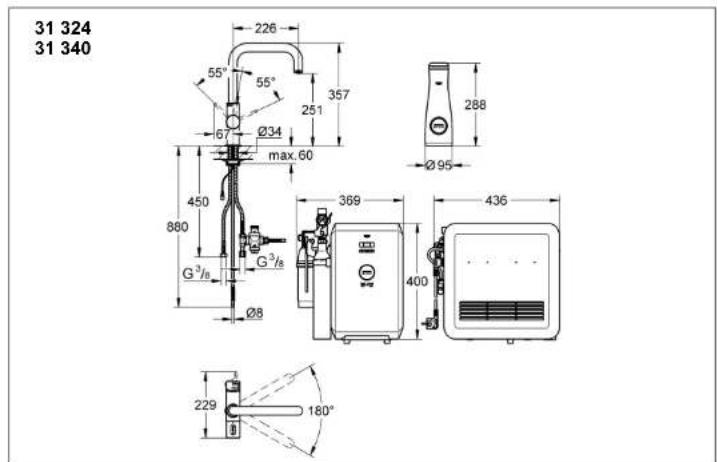

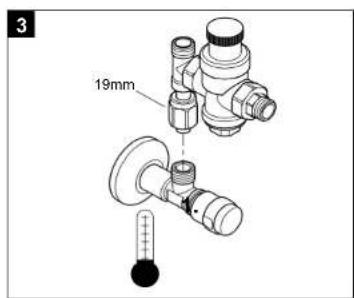

• Bemessungs-Stoßspannung: 2500 V Die Prüfung zur elektromagnetischen Verträglichkeit (Störaus- sendungsprüfung) wurde mit der Bemessungsspannung und dem Bemessungsstrom durchgeführt. Zulassung und Konformität Die Übereinstimmungserklärungen können unter der folgen- den Adresse angefordert werden: GROHE Deutschland Vertriebs GmbH Zur Porta 9 D-32457 Porta Westfalica Elektroinstallation Die Elektroinstallation darf nur von einem Elektro-Fachinstallateur vorgenommen werden! Dabei sind die Vorschriften nach IEC 60364-7-701 (entspr. VDE 0100 Teil 701) sowie alle natio-nalen und örtlichen Vorschriften zu beachten! Installation Einbaumaße auf Klappseite I und II, Abb. [1] beachten. Rohrleitungssystem vor und nach der Installation gründlich spülen (DIN 1988/DIN EN 806 beachten)! Druckminderer auf Eckventil montieren, siehe Klappseite II, Abb. [2] bis [4]. Armatur montieren und anschließen, siehe Abb. [5] bis [7]. Achtung: Das Kabel darf nicht eingeklemmt werden. Kühler-Karbonator aufstellen, siehe Abb. [1] und [8]. Beim Transport/Aufstellen des Kühler-Karbonators kann Kühlflüssigkeit in die Leitungen gelaufen sein. Um sicherzustellen, dass die Kühlflüssigkeit zurück- gelaufen ist, darf der Kühler-Karbonator erst nach Ablauf einer Ruhezeit von 24 Stunden eingeschaltet werden.

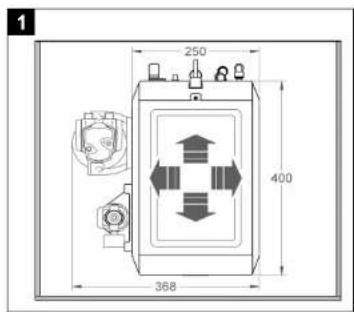

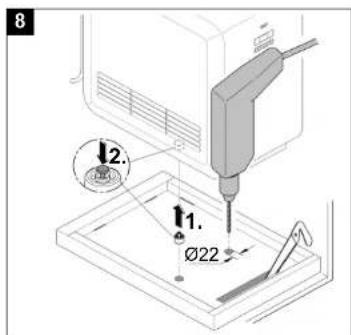

• Es muss zu jeder Seite ein Abstand von mindestens 50mm um den Kühler-Karbonator eingehalten werden.

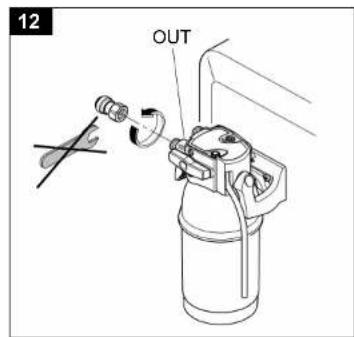

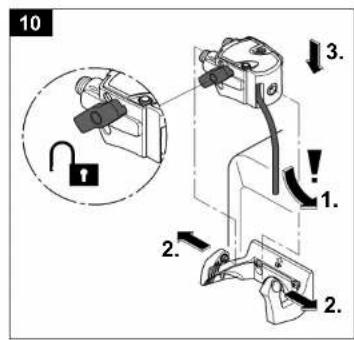

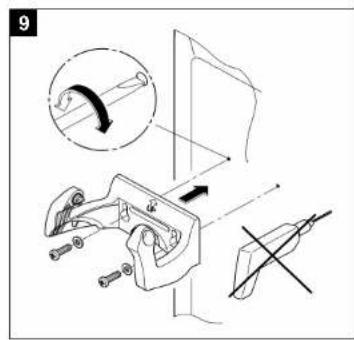

• Eine ausreichende Belüftung muss sichergestellt werden, gegebenenfalls Lüftungsgitter in die Blende des Unter- schranks einsetzen. Filterkartusche montieren, siehe Abb. [9] bis [12]. Der Filterkopf lässt sich zur Montage in der Wandhalterung um bis zu 90° nach vorne schwenken. Der Wandhalter kann auch direkt am Unterschrank oder an der Wand befestigt werden. Kühler-Karbonator anschließen, siehe Abb. [7] und Klappseite III, Abb. [13] bis [16]. Kalt- und Warmwasserzufuhr öffnen und Anschlüsse auf Dichtheit prüfen. Filterkartusche spülen, siehe Abb. [17]. Spülknopf am Filterkopf drücken, um das Filtersystem zu spülen. Den Spülvorgang so lange durchführen bis das aus dem Schlauch austretende Wasser klar und blasenfrei ist (mindestens 2 Liter).

-Flasche anschließen, siehe Abb. [18] bis [23]. Das Ventil auf der Rückseite des Kühler-Karbonators nicht betätigen da sonst CO

entweicht, siehe Abb. [19]. Das Ventil wird nur bei der Reinigung des Kühler-Karbonators benötigt. Steckverbinder der Armatur mit Steckverbinder des Kühler-Karbonators verbinden, siehe Abb. [24]. Spannungsversorgung über Netzstecker herstellen, siehe Klappseite IV, Abb. [25]. Die Anzeige im Display leuchtet auf und die Filterrestkapazität wird in Prozent angezeigt. Bedienung / Inbetriebnahme Hebel öffnen, um kaltes und warmes Leitungswasser zu zapfen, siehe Klappseite IV, Abb. [26]. Durch Drehen des Griffs kann der Anteil der Kohlensäure im gekühlten und gefilterten Wasser verändert werden: - Stellung OFF [Anzeige leuchtet nicht] - Stellung Chilled [Anzeige leuchtet blau] = stilles Wasser - Stellung Medium [Anzeige leuchtet türkis] = leicht karbonisiertes Wasser - Stellung Sparkling [Anzeige leuchtet grün] = stark karbonisiertes Wasser Steuerung, siehe Klappseite IV, Abb. [27]. Die Tasten haben folgenden Funktionen: Filterwechsel-Reset U Filtergrößenauswahl c Karbonathärteeinstellung Anzeigen im Display, siehe Klappseite IV, Abb. [27]. Im Ruhezustand wird die Filterrestkapazität in Prozent angezeigt. Anzeige der Filterkapazität im Griff: Die Armatur läuft systembedingt nach jedem Zapfen von kohlensäurehaltigem Wasser ca. 1 Sekunde nach, die Anzeige im Griff leuchtet blau. Temperatur des gekühlten, karbonisierten Wassers am Kühler-Karbonator einstellen, siehe Klappseite IV, Abb. [27]. Karbonathärte am Filterkopf einstellen, siehe Abb. [28]. Die Karbonathärte kann beim zuständigen Wasserversorger erfragt werden. Karbonathärte an der Bypass-Einstellung des Filterkopfs auf lokale Verhältnisse einstellen, siehe Tabellenspalte A auf Klappseite IV. Dieses Produkt entspricht den Anforderungen der entsprechenden EU-Richtlinien. Blinksignal Bedeutung Mehr als 10% Filterkapazität

Weniger als 10% Filterkapazität Filterkartusche bestellen

Weniger als 1% Filterkapazität Filterkartusche in Kürze wechseln

Keine Filterkapazität, Filterkar- tusche sofort wechseln3 Karbonathärte am Kühler-Karbonator einstellen, siehe Tabellenspalte B auf Klappseite IV und Abb. [27]. Taste c Karbonathärteeinstellung:

• Taste c einmal betätigen: Die Anzeige im Display wechselt von der Filterrestkapazität zum aktuell eingestellten Wert für die Karbonathärte.

• Taste c weiter halten: Nach ca. 3 Sekunden fängt der aktuell eingestellte Wert für die Karbonathärte an zu blinken.

• Taste c innerhalb der nächsten 10 Sekunden loslassen: Der aktuell eingestellte Wert für die Karbonathärte blinkt.

• Taste c tippen und benötigten Wert auswählen: - C1: Karbonathärte 25 - 35 (Bypass 20%) - C2: Karbonathärte 18 - 24 (Bypass 30%) - Werkseinstellung: C3: Karbonathärte 14 - 17 (Bypass 40%) - C4: Karbonathärte 12 - 13 (Bypass 50%) - C5: Karbonathärte 10 - 11 (Bypass 60%) - C6: Karbonathärte 7 - 9 (Bypass 70%)

• Taste c bei benötigtem Wert für 3 Sekunden halten: Die Anzeige des Wertes wechselt von Blinken auf Dauerleuchten und der Wert ist eingestellt.

• Taste c loslassen: Die Filterrestkapazität wird wieder angezeigt. Die Literleistung der Kartusche variiert je nach eingestellter Wasserhärte und Größe der Kartusche, siehe Tabelle Klappseite IV. Werkseitig ist der Kühler-Karbonator der GROHE Blue

Armatur auf den Betrieb mit der 600 Liter Filterkartusche (Best.- Nr.: 40 404) eingestellt. Bei Betrieb mit der 3.000 Liter Filterkartusche (Best.- Nr.: 40 412) oder 1.500 Liter Filterkartusche (Best.- Nr.: 40 430) muss der Kühler-Karbonator umgestellt werden. Filtergröße einstellen, siehe Abb. [27]. Taste U Filtergrößenauswahl:

• Taste U einmal betätigen: Die Anzeige im Display wechselt von der Filterrestkapazität zum aktuell eingestellten Wert für die Filtergröße.

• Taste U weiter halten: Nach ca. 3 Sekunden fängt der aktuell eingestellte Wert für die Filtergröße an zu blinken.

• Taste U innerhalb der nächsten 10 Sekunden loslassen: Der aktuell eingestellte Wert für die Filtergröße blinkt.

• Taste U betätigen und Filtergröße auswählen: - F1: 600 Liter - F2: 1.500 Liter - F3: 3.000 Liter

• Taste U bei benötigtem Wert für 3 Sekunden halten: Die Anzeige des Wertes der Filtergröße wechselt von Blinken auf Dauerleuchten und die Filtergröße ist eingestellt.

• Taste U loslassen: Die Filterrestkapazität wird wieder angezeigt. Die Armatur mit Kühler-Karbonator ist jetzt fertig installiert und betriebsbereit. Hinweis: Die unterschiedlichen Filterkartuschen können unter www.grohe.com bestellt werden. Wartung Filterrestkapazität nach Wechsel der Filterkartusche zurücksetzen, siehe Klappseite IV, Abb. [27]. Taste Filterwechsel-Reset: Die Filterrestkapazität wird angezeigt.

• Taste betätigen: Die Anzeige im Display wechselt von der Filterrestkapazität auf rF.

• Taste weiter halten: Nach ca. 3 Sekunden fängt rF an zu blinken.

• Taste innerhalb der nächsten 10 Sekunden loslassen und wieder betätigen: rF blinkt zuerst und leuchtet dann dauerhaft.

• Taste loslassen: Filterrestkapazität wird zurückgesetzt und die Filterrestkapazität wird wieder angezeigt. Werkseinstellungen wieder herstellen, siehe Abb. [27]. Tasten Uc Werkseinstellungen wieder herstellen:

• Tasten Uc gleichzeitig betätigen: Die Anzeige im Display wechselt von der Filterrestkapazität auf PA.

• Tasten Uc weiter halten: Nach ca. 3 Sekunden fängt PA an zu blinken.

• Tasten Uc innerhalb der nächsten 10 Sekunden loslassen: PA blinkt zuerst, HC leuchtet auf und Armatur und Kühler- Karbonator müssen miteinander synchronisiert werden.

• Griff schließen und warten, bis die Anzeige im Griff grün leuchtet.

• Griff voll öffnen bis die Anzeige im Griff grün blinkt und Wasser läuft.

• Griff schließen. Die Filterrestkapazität wird angezeigt. Achtung! Beschädigungsgefahr! Bei Wartungsarbeiten an der Anlage muss generell erst die Spannungsversorgung und die CO

-Zufuhr unter- brochen werden! Danach kann der Steckverbinder getrennt werden, siehe Klappseite III, Abb. [24]. Alle Teile prüfen, reinigen, evtl. austauschen.

I. Kartusche, siehe Klappseite IV, Abb. [29].

Montage in umgekehrter Reihenfolge. Beim Einbau der Kartusche auf richtigen Sitz der Dichtungen achten. Verschraubung einschrauben und fest anziehen.

II. Oberteil, siehe Klappseite IV, Abb. [30].

Montage in umgekehrter Reihenfolge. Einbaulage des Anschlags und des Kabels beachten!

III. Mousseur (64 374), siehe Klappseite I.

Montage in umgekehrter Reihenfolge.

IV. Kühler-Karbonator reinigen

Aus hygienischen Gründen muss der Kühler Karbonator einmal im Jahr gereinigt werden. Die Reinigung muss vor dem Kartuschenwechsel durchgeführt werden, um die Ersatztfilter- Kartusche nicht zu verunreinigen. Hinweis: Das Reinigungsset (Best.- Nr.: 40 434) kann unter www.grohe.com bestellt werden.4 Service Zur Beseitigung von Problemen, Tabelle Störung / Ursache / Abhilfe beachten. Wenn das Problem nicht behoben werden kann Spannungs- versorgung des Kühler-Karbonators unterbrechen. Seriennummer des Kühler-Karbonators von der Rückseite des Geräts aufschreiben und an einen Fachinstallateur wenden oder per E-Mail die Service Hotline des Hauses GROHE unter TechnicalSupport-HQ@grohe.com kontaktieren. Der GROHE Blue

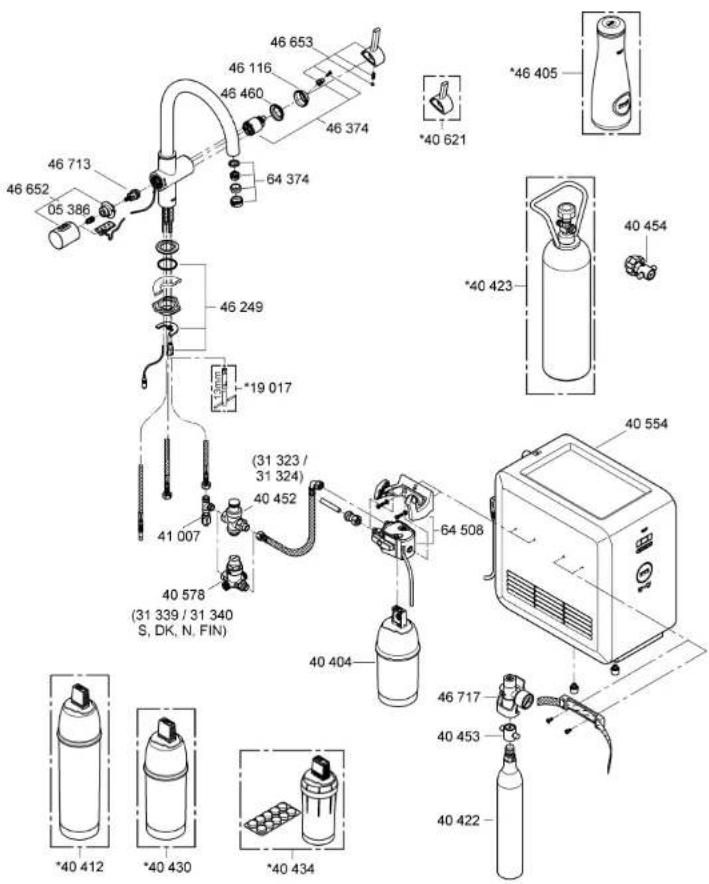

Chilled & Sparkling Kühler-Karbonator darf nur vom GROHE Kundendienst repariert werden. Ersatzteile siehe Klappseite I (* = Sonderzubehör). Pflege Die Hinweise zur Pflege dieser Armatur sind der beiliegenden Pflegeanleitung zu entnehmen. Umwelt und Recycling Verbrauchte Filterkartuschen werden durch GROHE unter der auf www.grohe.com für das jeweilige Land angegebenen Adresse zurückgenommen. Sie können aber auch gefahrlos über den Restmüll entsorgt werden. Die beiliegende CO

-Flasche kann lokal wiederbefüllt werden. Die CO

-Flasche darf nicht zurückgesendet werden. Am Ende der Nutzung muss sie lokal, gemäß den örtlichen Bestim- mungen entsorgt werden. Hinweis: Eine 2kg CO

-Flasche (Best.- Nr.: 40 423) kann unter www.grohe.com bestellt werden. Der Kühler-Karbonator ist ein Elektrogerät für das in vielen Ländern Rückgabe- und Rücknahmepflichten gelten. GROHE ist in allen relevanten Ländern an entsprechenden Rücknah- mesystemen beteiligt. Geräte mit dieser Kennzeichnung gehören nicht in den Hausmüll, sondern müssen gemäß der landesspezifischen Vorschriften getrennt entsorgt werden. Störung Ursache Abhilfe Wasser fließt nicht • Wasserzufuhr unterbrochen - Absperrventile öffnen Gefiltertes Wasser fließt nicht, im Display blinkt E1

• Wasserzufuhr unterbrochen

• Pumpe abgeschaltet, Anzeige im Griff blinkt rot - Wasserversorgung zum Kühler-Karbonator herstellen - Spannungsversorgung unterbrechen, 15 sec. warten und wieder herstellen Gefiltertes Wasser wird unterbrochen, im Display blinkt E2

• Sicherheitsabschaltung des Magnet- ventils bei Laufzeit über 4 Minuten - Griff schließen und wieder öffnen Gefiltertes Wasser fließt nicht, im Dis- play blinkt E3 oder E4

• Kabel oder Steckverbinder defekt - An den GROHE Kundendienst wenden Griff blinkt Orange, im Display blinkt E8

• Keine Filterkapazität - Filterkartusche sofort wechseln Im Display blinkt E5, E6, E7 oder EE

• Defekt im Kühler-Karbonator - An den GROHE Kundendienst wenden Spritzender, unregel- mäßiger Strahl

-Anteil im Wasser nicht richtig eingestellt - An den GROHE Kundendienst wenden Kontrollleuchten blinken nicht/ständig

• Steuerung wird nicht erkannt - Spannungsversorgung sicherstellen, Steckver- bindung lösen, 30 sec. warten und wieder zu- sammenstecken Keine Kohlensäure in Stellung Medium und Sparkling

-Flasche nicht geöffnet oder entleert - Ventil der CO
