BEDIENUNGSANLEITUNG Securio P44i HSM

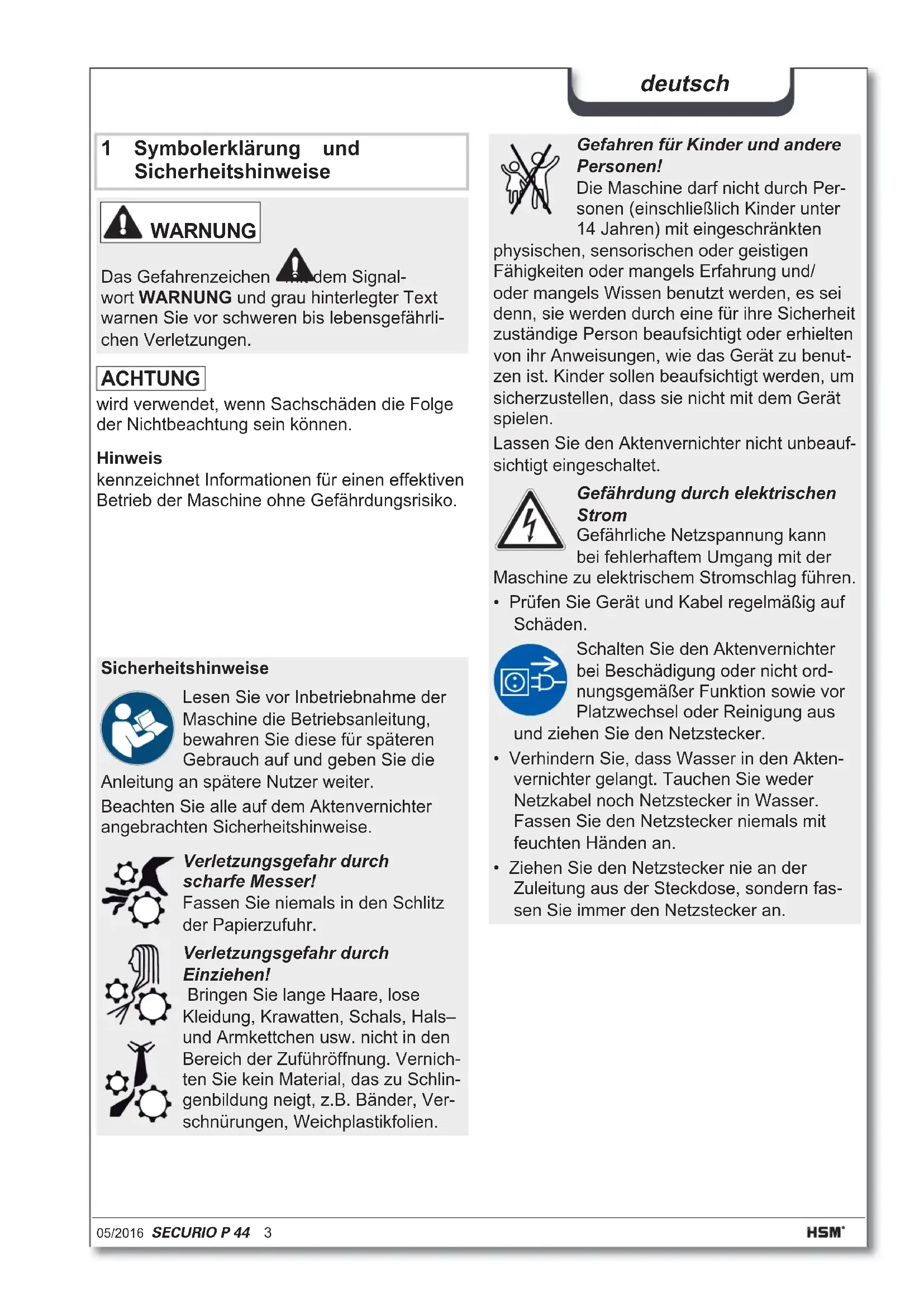

1 Symbolerklarung und Sicherheitshinweise
WARNING
Das Gefahrenzeichen dem Signalwort WARNING und grau hinterlegter Text warnen Sie vor schweren bis lebensgefährlichen Verletzungen.
ACHTUNG
wird verwendet, wenn Sachschäden die Folge der Nichtbeachtung sein konnen.
Hinweis
kennzeichnet Informationen für einen effektiven Betrieb der Maschine ohne Gefährungsrisiko.
Sicherheitshinweise
Lesen Sie vor Inbetriebnahme der Maschine die Betriebsanleitung, bewahren Sie diese für späteren Gebrauch auf und geben Sie die
Anleitung an spätere Nutzer weiter.
Beachten Sie alle auf dem Aktenvernichter angebrachten Sicherheitshinweise.
Verletzungsgefahr durch scharfe Messer!
Fassen Sie niemals in den Schlitz der Papierzufuhr.
Verletzungsgefahr durch Einziehen!
Bringen Sie lange Haare, lose Kleidung, Krawatten, Schals, Halsund Armkettchen usw. nicht in den Bereich der Zuführöffnung. Vernichten Sie kein Material, das zu Schlingenbildung neigt, z.B. Bander, Verschnurungen, Weichplastikfolien.
Gefahren fur Kinder und andere Personen!
Die Maschinearficht durch Persoien (einschlieich Kinder unter 14 Jahren) mit eingeschränkten
physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt werden, es sei dessen, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speien.
Lassen Sie den Aktenvernichter nicht unbeaufsichtigt eingeschaltet.
Gefährung durch elektrischen Strom
Gefährliche Netzspannung kann bei fehlerhaften Umgang mit der
Maschine zu elektrischem Stromschlag führen.
- Prufen Sie Gerät und Kabel regelmäßig auf Schäden.
Schalten Sie den Aktenvernichter bei Beschädigung oder nicht ordnungsgemäßer Funktion sowie vor Platzwechsel oder Reinigung aus den Sie den Netzstecker.
-
Verhindern Sie, dass Wasser in den Aktenvernichter gelangt. Tauchen Sie weder Netzkabel noch Netzstecker in Wasser. Fassen Sie den Netzstecker niemals mit feuchten Handen an.
-
Ziehen Sie den Netzstecker nie an der Zuleitung aus der Steckdose, sondern fassen Sie immer den Netzstecker an.
Verwendung, Gewährleistung
Sehen Sie auf dem Typenschild an der Geräterückseite nach, für welche Schnittbreite und Netzspannung Ihr Aktenvernichter ausgelegt ist und beachten Sie die zutreffenden Punkte der Betriebsanleitung.
Der Aktenvernichter ist zum Vernichten von Papier bestimmt. Je nach Schnittart konnen außer dem geringe Mengen folgender Materialien vernichtet werden:
| Schnittbreite (mm) 5,8 3,9 3,9 | x40 | 1,9x15 | | |
| Kreditkarten, CDs, Disket-
ten, USB-Sticks | ● | ● | | ● |
Das robuste Schneidwerk ist unempfändlich gegen Heft- und Buroklammern. Lediglich bei Maschinen der Schnittbreite 1x5 mm darf das Papier keine Heft- oder Buroklammern enthalten.
Hinweis
Im separaten CD-Schneidwerk (Option) konnen Sie unabhängig vom Papierschneidwerk CDs, Disketten und Kreditkarten vernichen.
Die Garantiezeit für den Aktenvernichter beträgt 3 Jahre. Es gilt eine von der Gewährleistung unabhängige Garantie für HSM Vollstahl-Schneidwellen der Aktenvernichter während der gesamten Gerätebensdauer (HSM Lifetime Warranty). Ausgenommen hiervon sind die Aktenvernichter mit Schnittbreite 0,78x11 mm und 1x5 mm. Verschleiß, Schaden durch unsachgemäß Gebrauch sowie Eingriffe von dritter Seite fallen weder unter die Gewährleistung noch unter die Garantie.
HSM gewährleistet die Lieferung von Ersatzteilen bis 10 Jahre nach Auslaufen der Produktion deses Modells.
3 Übersicht2 Bestimmungsgemäß

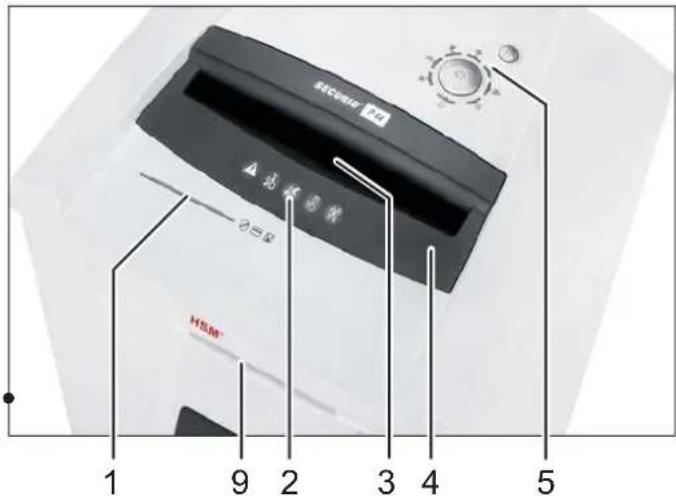

Hinweis: Je nach Ausführung enthalt ihre Maschine nicht alle Baugruppen.
1 Zuführungsfitz für CDs, Disketten und Kreditkarten (Option)
2 Sicherheitshinweis
3 Lichtschranke in der Papierzufahr
4 Sicherheitselement
5 Bedien- und Anzeigeeinheit
6 Halter für Betriebsanleitung und Ölf! asche
7 Schnittgutbehälter CDs / Disketten / Kreditkarten (Option)
8 Einfüllöffnung Schneidblocköl (nur Partikel-schnitt)
9 PAPERcontrol
deutsch
Bedien- und Anzeigeelemente
Hinweis: Je nach Maschinenausführung sind nicht alle Funktionen verfügbar.
R
R-Taste:
- Schneidwerk lauft ruckwärts
- Störungsquittierung
Anzeige der Software-Version (nur für Servicetechniker)
4 Inbetriebnahme
WARNING
Gefährliche Netzspannung!
Fehlerhafter Umgang mit der Maschine kann zu elektrischem Stromschlag führen.
- Verwenden Sie den Aktenvernichter nur in trockenen Innenaumen. Betreiben Sie ihn nicht in Räumen mit hoher Luftfeuchtigkeit oder im Regen.
- Halten Sie das Gerät, den Netzstecker und das Netzkabel von offenem Feuer undHEYEN Flachen fern. Die Luftungsschlitzemüssen frei sein und ein Abstand zur Wand oder zu Mobeln von min. 5 cm eingehalten werden.
- Achten Sie darauf, dass der Netzsteckerleitung erreichen ist.
-
Überprüfen Sie vor dem Einstecken des Netzsteckers, dass Spannung und Frequenz Ihr's Stromnetzes mit den Angaben auf dem Typenschild übereinstimmen.
-

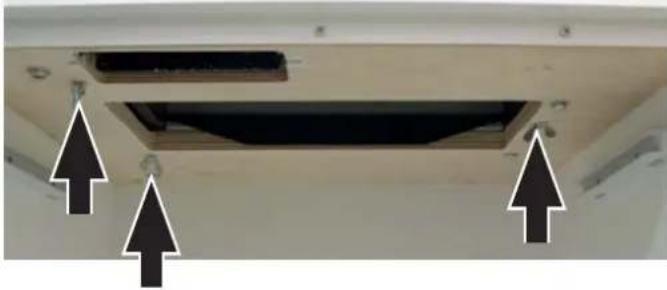

Offnen Sie vor der ersten Inbetriebnahme die Tur und entfernen Sie die 3 Flügelschrauben der Transportsicherung aus der Bodenplatte unterhalb des Schneidwerks.
- Stecken Sie den Netzstecker der Maschine in eine ordnungsgemäß installierte Steck-dose.
deutsch
5 Bedienung
Aktenvernichter einschalten
Schalten Sie den Netzschalter an der Rück-nde des Aktienvernichters auf "I".
- Überprüfen Sie, dass sich kein Papier im Schlitz der Papierzufuhr befindet.
- Drucken Sie die Bedientaste.
Anzeige „Betriebsbereit" leuchtet.
Papier vernichten
- Papierdickenmessung PAPERcontrol Der Aktenvernichter verfügt über eine integrierte Papierdickenmessung. Damit konnen Sie prufen, ob ein Stapel Papier in einem Arbeitsgang vernichtet werden kann.

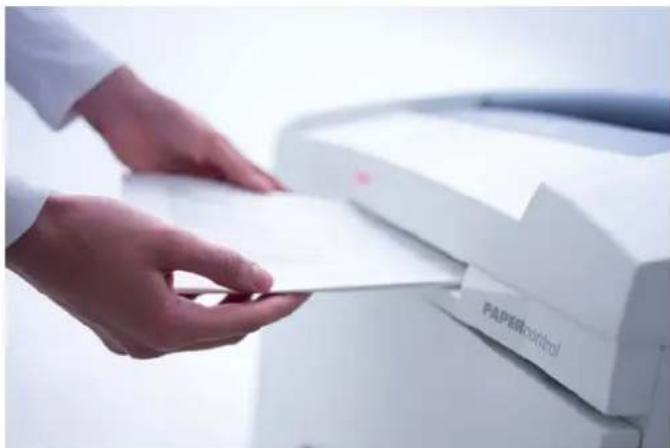

- Schieber Ben Sie den Papierstapel in den Kontrollschlitz.
Nach einer kurzen Verzögerung leuchtet die Anzeige am Bedienelement auf:
grun: Papierstapel kann vernichtet werden.
gelb: Die Papiermenge liegt im oberen Leistungsbereich der Maschine. Verringern Sie die Blattzahl, um die Maschine zu halten und einen Papierstau sicher zu verhindern.
rot: Die Blattzahl liegt über der maximalen Schnittleistung der Maschine. Vermeiden Sie das Blockieren des Schneidwerkes indem Sie die Papiermenge verringern.
- Entnehmen Sie den Papierstapel.

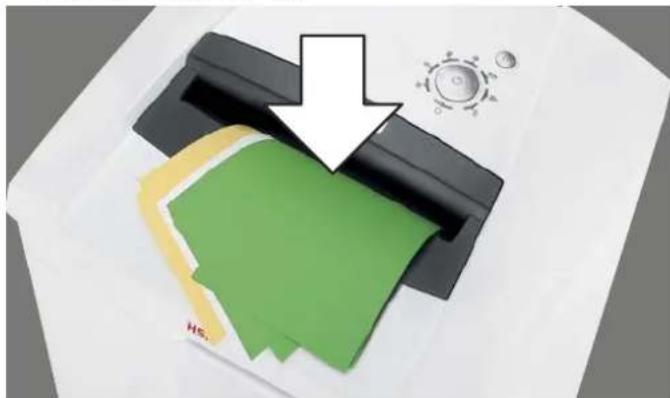

- Führn Sie das Papier in der Mitte des Papierschlitzes zu.
Die Lichtschranke startet das Schneidwerk automatisch. Achten Sie deshalb bei schmalen Papierstreifen darauf, dass diese von der Lichtschranke erfasst werden können.
ACHTUNG
Vernachten Sie kein Papier im CD-Schneidwerk. Das kann zu Schaden führen.
Hinweis
Papier- und CD-Schneidwerk können nicht gleichzeitig benutzt werden. Vernichten Sie immer nur eine Materialart.
3 Sekunden nach dem die Lichtscharne in der Papierzufuhr wieder frei ist wird das Schneidwerk automatisch abgeschaltet und der Aktenvornichter goht in Betriebsbereitschaft.
CDs / USB-Sticks / Kreditkarten / Disketten vermachten
- Prufen Sie, ob ihre Maschine für die Vernichtung dieser Materialien zugelassen ist (siehe „Bestimmungsgemäß Verwendung").

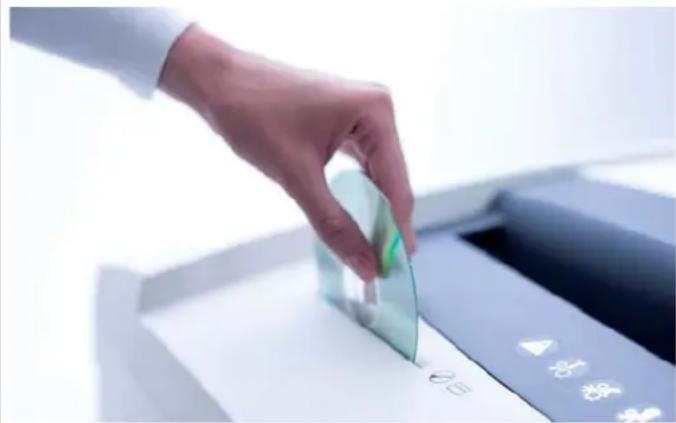

- Bei Maschinen mit separatem CD-Schneidwerk (Option) geben Sie CDs, Disketten und Kreditkarten in den Zuführschlitz diesen Schneidwerks. Das schützt Sie vor Splittern.
Bei Maschinen ohne separates CD-Schneidwerk benutzen Sie die Papierzufuhr.
Hinweis
Papier- und CD-Schneidwerk können nicht gleichzeitig benutzt werden. Vernichten Sie immer nur eine Materialart.
- USB-Sticks vernichten Sie immer im Papierschneidwerk.
- Entsorgen Sie das zerkleinerte Material getrennt von Papierabfallen.
Aktenvernichter ausschalten
- Drucken Sie die Bedientaste.
Anzeige „Betriebsbereit" verlischt.
- Schalten Sie den Netzschalter an der Rückseite des Aktienvernichters auf „0".
Weitere Funktionsmodi
Permanent-Modus
Funktion: Schneidwerk lauft ununterbrochen.
Wenn 2 min kein Material zugeführrt wird,
schaltet das Schneidwerk ab und der
Aktenvernichter gehen in Betriebsbereitschaft.
Start: Drücken Sie die Bedientaste
3 Sekunden lang.
Vorzeitiger Abbruch: Drücken Sie die Bedientaste.
- Stand-by-Modus
Funktion: 2 Minuten nach der letzten Papierzufuhr werden automatisch alle unnötgigen Verbraucher abgeschaltet. Die Anzeige „Betriebsbereit" blitzt in regelmäßigen Abständen kurz auf. Bei Papierzufuhr lauft der Aktenvernichter selbständig an.
- Automatisches Ausschalten
Funktion: Wenn der Aktenvernichter 40 Minuten nicht benutzt wurde, wird er komplett ausgeschelt und verbraucht somit keinen Strom mehr (über Nacht, am Wochenende). Wiederinbetriebnahme: Drucken Sie die Bedientaste.
Störungs- und Funktionsanzeigen
| Anzeige Störung Störungsbehebung |
| 8V Dauerlicht | Papierstau Überlast | Sie haben zu viel Papier auf einmal zugeführrt.
> Das Schneidwerk lauft eine Sekunden rückwärts und schiebt das Papier heraus.
• Drücken Sie gegebenenfalls noch die Reversiertaste „R“, um den Papier-stapel zu entnahmen.
• Halbieren Sie den Papierstapel.
• Führten Sie das Papier nacheinander zu.
Hinweis Zur betteren Papierentnahme können Sie das Sicherheitselement hochklappen. Drücken Sie dazu auf die Mitte der Vorderkante des Sicherheitselements und haben Sie die Klappe an.
Hinweis Diese Anzeige leuchtet auch, wenn der Motor überlastet wurde. Lassen Sie den Aktenvernichter in thisem Fall vor erneuter Inbetriebnahme 20 Minuten abkühlen. |
| Blinklicht | Papier und CD gleichzeitig zugeführt | • Benutzen Sie die beiden Schneidwerke nicht gleichzeitig, sondern vernich-ten Sie Papier und CDs/Disketten/Kreditkarten nacheinander. |
| Druck auf Sicherheits-element | • Die LED blinkt auch, wenn Sie während eines Papierstaus auf das Sicher-heitelement drucken oder die Tür öffnen. |
| Dauerlicht | Papier-Schnittgut-behälter voll | • Leeren Sie den Papier-Schnittgutbehälter.
Hinweis Wenn Sie vor dem öffnen der Tür die Reversiertaste „R“ kurzzeitig betäti-gen, wird ein Teil des Schnittgutes in das Schneidwerk zurückgezogen und fällt nicht in den Innenaum. |
| Blinklicht | CD-Behälter voll | • Leeren Sie den CD-Behälter. Nehmen Sieihn dazu nach oben aus der Hal-terung. |
| Tür offen oder Sicherheits-element nicht einge-rastet | • Schließen Sie die Tür bzw. rasten Sie das Sicherheitselement ein.
Hinweis Bewegungen des Sicherheitselements beim Vernichtungsvorgang werden überwacht. Falls ihre Maschine ohne Fehlersignalisation abschaltet,ziehen Sie das Papier aus dem Papierschlitz und führen es erneut zu. |
| Metallerkennung | • Drücken Sie die Reversiertaste „R“ undziehen Sie das Papier aus dem Zuführungslitz.
• Entfern Sie Metall, das sich im Papier oder auf dem Sicherheitselement befind ndet.
• Quittieren Sie die Störung durch Drucken der R-Taste. |
| Störung | |
| Schneidwerk lauft ununterbrochen obwohl Maschine nicht im Permanent-Modus. | Die Lichtschranke ist durch Papierstaub verschmutzt.Reinigen Sie die Lichtschranke in der Papierzufuhr mit einem trockenen Pinse oder Tuch. |
| Anzeige Funktion | |
| mehrere Anzeigen leuchten | Die R-Taste wurde länger als 20 s gedrückt: Anzeige der Softwareversion (nur für Servicetechniker) |
| Anzeige $törung Störungsbehebung | |
| Ölbehälter leer | Füllen Sie den Behälter mit Schneidblockö.Lur Hersteller Öl verwenden!Nur Hersteller Öl verwenden!Exclusive use with manufacturer oil! |
| 12 |
| Die Einfūllöffnung des Ölers befirnt sich auf der rechten Seite des Zufuhrschachtes.Das Öl kann sowohl über die keine Öffnung 1 (gel-ben Pfropfen entfern) als auch über die normale Öffnung 2 (roten Verschluss abschrauben) eingefüllt werden. |
| Anzeige Funktion Aktivierung / Deaktivierung |
| Tastensperre ist aktiviert. | Zum Aktivieren oder Deaktivieren der Tastensperredrücken und halten Sie die R-Tastedruppen Sie die Ein/Aus-Tastelassen Sie erst die Ein/Aus-Taste und danach die R-Taste los |
Hinweise
Manuelles Reversieren
Durch Drücken der Reversiertaste „R“ lauft das Schneidwerk rückwärts und wird nach ca. 2 Sekunden ausgeschelt, auch wenn die Taste weiterhin gedrückt bleibt. Um eine erneute manuelle Reversierung einleiten zu konnen, muss die Taste losgelassen und ernut betätig wirden.
Wird der Aktenvernichter bereits in Vernichtungsrichtung betrieben, bewirkt die Betätigungs dieser Taste ein sofortiges Reversieren.
Schnittgutbehälter
Der Antrieb beider Schneidwerke wird abgeschaltet, wenn der Papier- oder der CD-Behalter voll sind.
Bei Maschinen mit separatem CD-Schneidwerk wird der Füllstand im CD-Behälter (siehe Übersicht, Pos. 7) überwacht. Leeren Sie den Behälter nach Signalisation am Bedien- und Anzeige-element.
Bitte achten Sie auf die Umwelt und entsorgen Sie die entsprechenden Materialien getrennt.
Automatischer Oler (nur bei Partikelschnitt)
Das Olen der Schneidwerke fur ca. 1,5 Sekunden erfolgt jeweils nach
200 s Schneidwerklaufzeit (entspricht ca. 50 Arbeitsgängen Papier vernichten)
- Betätigung der R-Taste beim nachsten Betrieb in Vernichtungsrichtung
Die Signalisation „Ölbehälter leer“ wird nach Auffüllen des Behalters automatisch gelöscht. Der Aktenvernichter bleibt auch bei leerem Ölbehälter betriebsbereit.
Der Aktenvernichter ist optional mit einer Metallerkennung ausgestattet. Durch die automatische Abschaltung werden Schaden am Schneidwerk durch Buroklammern oder andere Metallteile vermieden.
deutsch
Überwachung des Sicherheitselements
Bewegungen des Sicherheitselements beim Vernichtungsvorgang werden erfasst. Falls ihre Maschine ohne Fehlersignalisation abschaltet,ziehen Sie das Papier aus dem Papierschlitz und führen es erneut zu.
PAPERcontrol
Die Papierstärkenmessung wird regelmäßig kalibriert: Die LED blinkt nach 400 s für kurze Zeit.
- Spritzen Sie das Spezialöl durch die Papierzufuhr auf ganzer Breite auf die Schneidwellen.
- Lassen Sie das Schneidwerk ohne Papierzufuhr ca. 10 s im Permanent-Modus laufen.
Papierstaub und Partikel werden gelöst.
6 Reinigung und Wartung
WARNING
Gefährliche Netzspannung!
Fehlerhafter Umgang mit der Maschine kann zu elektrischem Stromschlag führen.
Schalten Sie den Aktenvernichter vor Platzwechsel oder Reinigung aus undziehen Sie den Netzstecker.
Servicearbeiten, die mit dem Entfer-nen von Gehäuseabdeckungen verbunden sind, dürfen nur vom HSM-Kundendienst und Service-Technikern unserer Vertragspartner
durchgefuhrt werden.
Kundendienstadressen siehe Seite 202.
Reinigen Sie den Aktenvernichter nur mit einem weichen Tuch und einer milden Seifenwasserlösung. Dabeiarfkein Wasser in das Geräteindringen.
nur bei Streifenschnitt: Olen Sie das Schneidwerk bei nachlassender Schnittleistung, Gerauschentwicklung oder nach jedem Leeren
des Schnittgutbehälters. Verwenden Sie dazu nur HSM-Schneidblockspezialöl:
7 Entsorgung / Recycling
Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien, teils aber auch schädliche Stoffe, die für die Funktion und Sicherheit notwendig waren. Bei falscher Entsorgung oder Handha
bung können diese für die menschliche Gesundheit und die Umwelt gefährlich sein. Geben Sie Altgeräte nie in den Restmüll. Beachten Sie die aktuell geltenden Vorschriften und nutzen Sie Sammelstellen zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte. Führten Sie auch das Verpackungsmaterial einer umweltgerechten Entsorgung zu.
8 Lieferumfang
- Aktenvernichter anschlussfertig in Karton verpackt, Karton auf Palette mit Verpackungsband umreift
- 5 Schnittgutsäcke
1 Flasche Schneidblock-Spezialöl für Geräte mit Partikelschnitt
- Betriebsanleitung
Zubehör
25 Schnittgutsacke, Best.-Nr. 1.452.995.000
Schneidblock-Spezialol (250 ml)
Best.-Nr. 1.235.997.403
Kundendienstadressen siehe Seite 202.
9 Technische Daten
| Schnittart Streifenschnitt Partikelschnitt | | |
| Schnittgroße (mm) 5,8 3,9 3,9 x 40 1,9 x 15 0,78 x 11 1 x 5 | | | | |
| Sicherheitsstufe DIN 66399 | P-2/O-2/T-2E-2 | P-2/O-2/T-2E-2 | P-4/O-3/T-4E-3/F-1 | P-5/O-4/T-5E-4/F-2 | P-6/F-3 P-7/F-3 | |
| Schnittleistung* (Blatt), DIN A4 70 g/m280 g/m2 | 76 - 7870 - 72 | 61 - 6356 - 58 | 43 - 4639 - 41 | 28 - 3023 - 25 | 18 - 1915 - 16 | 1210 |
| Schnittgeschwindigkeit | 100 mm/s |
| Eingabebreite | 400 mm |
| AnschlussLeistungsaufnahme bei max. Blattzahl | 230 V, 50 Hz2600 W |
| Umgebungsbedingungen im Betrieb:
Temperatur
relative Luftfeuchte
Höhe über NN | -10°C bis +25°Cmax. 90%, nicht kondensierendmax. 2.000 m |
| Maße B x T x H (mm) | 700 x 592 x 1025 |
| Gewicht | ca. 108 kg |
| Volumen des Schnittgutbehalters Papier | 205 l |
| Emissionsschalldruckpegel(im Leerlauf / unter Last) | 64 - 67 dB(A) / 65 dB(A) |
| Schnittgroße des separates CD-Schneid-werks (Option) | Artikelnummer +C, E ** | Artikelnummer +M, N ** |
| 4 x 7 mm | 2 x 2 mm |
| Sicherheitsstufe CD-Schneidwerk | O-4 / T-5 / E-4 | O-6 / T-6 / E-5 |
- Die max. Anzahl der Blätter (DIN A4, 70 g/m² bzw. 80 g/m²), langs zugeführrt, die in einem Durchgang zerschnitten werden. Die Ermittlung der angegebenen Leistungsdaten erfolgt mit neuem, geoltem Schneidwerk und kaltem Motor. Eine schwächere Netzspannung oder andere Netzfrequenz als angegeben, kann zu einer geringeren Blattleistung und zu erhöhten Laufgeräuschen führen. Je nach Struktur und Eigenschaften des Papiers und der Art der Eingabe kann die Blattleistung abweichen.
** Kennung ist der Buchstabe nach der 7-stelligen Artikelnummer auf dem Typenschild an der Geräterückseite.
z.B. 1873111C >> Schnittgroße 4 x 7 mm
Der Aktenvernichter erfüllt die einschädigigen Harmonisierungsvorschriften der Europäischen Union:
Niederspannungsrichtlinie 2014/35/EU
EMV-Richtlinie 2014/30/EU
RoHS-Richtlinie 2011/65/EU
Die EU-Konformitätserklung kann beim Hersteller angefordert werden.
Nur Hersteller-Öl verwenden!
