РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Securio P44i HSM

KASUTUSJUHEND ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

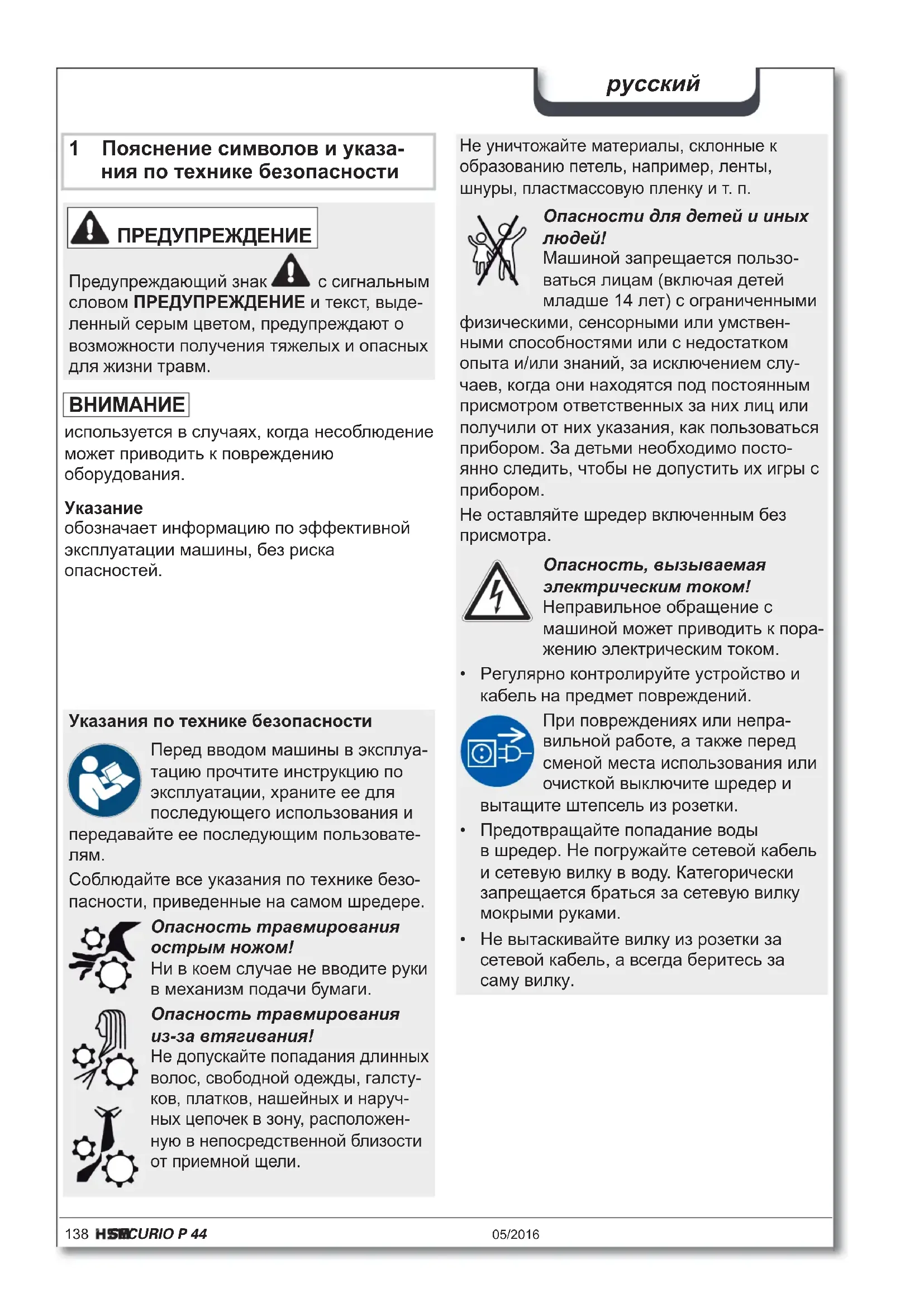

1 Пояснение символов и указа- ния по технике безопасности

обозначает информацию по эффективной эксплуатации машины, без риска опасностей. ПРЕДУПРЕЖДЕНИЕ Предупреждающий знак с сигнальным словом ПРЕДУПРЕЖДЕНИЕ и текст, выде- ленный серым цветом, предупреждают о возможности получения тяжелых и опасных для жизни травм. Указания по технике безопасности Перед вводом машины в эксплуа- тацию прочтите инструкцию по эксплуатации, храните ее для последующего использования и передавайте ее последующим пользовате-

Соблюдайте все указания по технике безо- пасности, приведенные на самом шредере. Опасность травмирования острым ножом! Ни в коем случае не вводите руки в механизм подачи бумаги. Опасность травмирования из-за втягивания! Не допускайте попадания длинных волос, свободной одежды, галсту- ков, платков, нашейных и наруч- ных цепочек в зону, расположен- ную в непосредственной близости от приемной щели. Не уничтожайте материалы, склонные к образованию петель, например, ленты, шнуры, пластмассовую пленку и т. п. Опасности для детей и иных

Машиной запрещается пользо- ваться лицам (включая детей младше 14 лет) с ограниченными физическими, сенсорными или умствен- ными способностями или с недостатком опыта и/или знаний, за исключением слу- чаев, когда они находятся под постоянным присмотром ответственных за них лиц или получили от них указания, как пользоваться прибором. За детьми необходимо посто- янно следить, чтобы не допустить их игры с

Не оставляйте шредер включенным без

Опасность, вызываемая электри ческим током! Неправильное обращение с машиной может приводить к пора- жению электрическим током.

• Pегулярно контролируйте устройство и кабель на предмет повреждений. При повреждениях или непра- вильной работе , а также перед сменой места использования или очисткой выключите шредер и вытащите штепсель из розетки.

• Предотвращайте попадание воды в шредер. Не погружайте сетевой кабель и сетевую вилку в воду. Категорически запрещается браться за сетевую вилку мокрыми руками.

• Не вытаскивайте вилку из розетки за сетевой кабель, а всегда беритесь за саму вилку.

используется в случаях, когда несоблюдение может приводить к повреждению оборудования.05/2016 SECURIO P 44 139

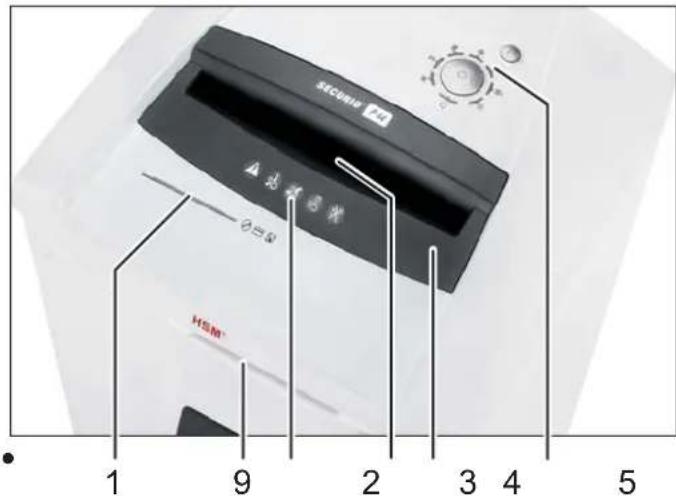

3 Общий вид2 Использование по назначению,

Надежный режущий механизм невос-при- имчив к скобкам и канцелярским скреп- кам. Только в машинах с шириной реза 1x5 мм бумага не должна содержать скобки

Посмотрите на заводской табличке, распо- ложенной на задней стороне устройства, на какую ширину реза и напряжение сети рас- считан шредер, и солюдайте соответствую- щие указания в инструкции по эксплуатации. Гарантийный срок на шредер составляет 3 года. Предоставляется независимая от гарантийных обязательств гарантия на цель- ные стальные режущие валы шредеров HSM в течение всего срока службы устройства (HSM Lifetime Warranty). Исключение состав- ляют шредеры с шириной реза 0,78x11 мм и 1x5 мм. В гарантию не входят износ, ущерб, вызванный неправильным обращением,

вмешательства посторонних лиц. Компания HSM гарантирует поставку запасных частей в течение 10 лет после снятия этой модели с производства. Шредер предназначен исключительно для уничтожения бумаги. Кроме того, в зависимости от типа резания можно уничтожать небольшие количества следующих материалов:

В отдельном режущем механизме для ком- пакт-дисков (опция) можно, независимо от

механизма для бумаги, уничтожать компакт-диски, дискеты и кредитные карты. Указание: В зависимости от исполнения, машина может не иметь некоторых узлов. 1 Загрузочное отверстие для компакт-дисков,

и кредитных карт (опция) 2 Указания по технике безопасности 3 Фотоэлемент в щели для бумаги 4 Защитный элемент 5 Блок управления и индикации 6 Держатель для инструкции по эксплуатации и бутылочки с маслом 7 Сборный резервуар для компакт-дисков /

кредитных карт (опция)

Заливное отверстие для масла для режущих механизмов (только нарезка на частицы) 9 PAPERcontrol Ширина резки (мм) 5,8 3,9 3,9x40 1,9x15 Кредитные карты, компакт-ди- ски, дискет, USB-накопители●● ● ●

Индикация: емкость для мас-

Функциональная кнопка «Вкл / Выкл / Пуск» Индикация: металлодетектор Индикация: блокировка кнопок

Готовность к рабо- те / Stand-by Индикация: PAPERcontrol Индикация: дверца открыта или защитный элемент не зафиксирован Индикация: перегрузка (затор бумаги ) Индикация: емкость для бумаги/компакт- дисков переполнена Органы управления и индикации Указание: В зависимости от исполнения машины, имеются не все функции. Кнопка R:

• Режущий механизм рабо- тает в обратном направле-

Квитирование неисправности

• Показ версии программ- ного обеспечения (только для сервис-техников) 4 Ввод в эксплуатацию ПРЕДУПРЕЖДЕНИЕ Опасное напряжение сети! Неправильное обращение с машиной может приводить к поражению электриче- ским током.

• Используйте устройство только в сухих внутренних помещениях. Не эксплуати- руйте его во влажных помещениях или под дождем.

• Не устанавливайте и не эксплуатируйте устройство, сетевой кабель и вилку вблизи открытого огня и горячих поверх- ностей. Для обеспечения достаточного охлаждения запрещается перекрывать вентиляционные прорези. Необходимо установить шредер на расстоянии не менее 5 см от стен или мебели.

• Шредер устанавливайте таким образом, чтобы обеспечивался легкий доступ к штепселю сетевого провода.

• Перед включением в сеть убедитесь в том, что ее напряжение и частота соот- ветствуют данным, указанным на завод-

• Вставьте вилку устройства в подходящую

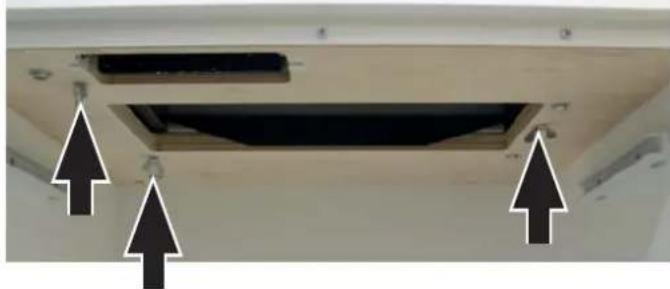

• Перед первым вводом в эксплуатацию откройте дверцу и удалите 3 барашко- вых винта, служащих для крепления при транспортировке, из опорной плиты под режущим механизмом.05/2016 SECURIO P 44 141

• Сетевой выключатель на задней стенке шредера установить в положение «I».

• Убедитесь в том, что в щели для бумаги отсутствует бумага.

• Нажмите кнопку управления.

Загорается индикатор «Готовность к работе». Включение шредера Уничтожение бумаги Система измерения толщины бумаги PAPERcontrol Шредер оснащен встроенной системой измерения толщины бумаги. С ее помощью Вы можете проверить, можно ли уничтожить стопку бумаги за одну рабочую операцию

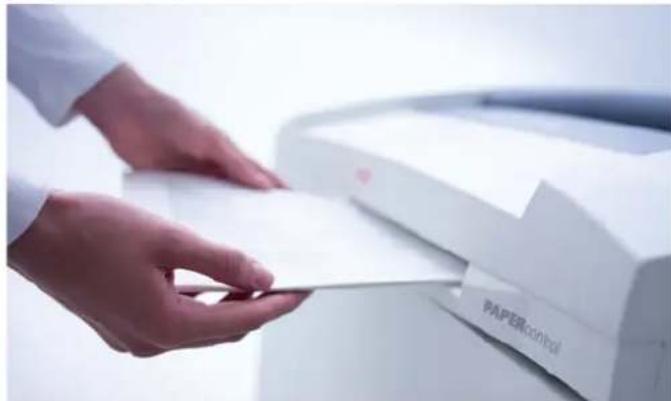

• Вставьте стопку бумаги в контрольную

Через некоторое время загорается инди- катор у органа управления: зеленый: Стопка бумаги может быть унич-

желтый: Количество бумаги приближа- ется к максимально возможному. Умень- шите число листов, чтобы не перегрузить машину и надежно предотвратить затор

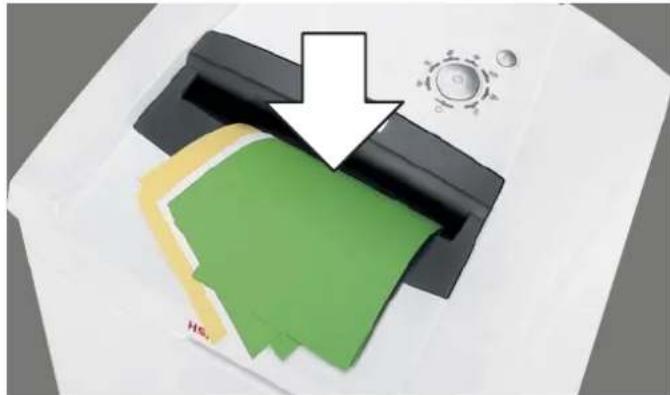

• Введите бумагу в центр прорези для

Процесс измельчения запускается фотоэ- лементом. Поэтому при уничтожении тон- ких бумажных полосок следите за тем, чтобы они распознавались фотоэлемен-

Не уничтожайте бумагу в режущем меха- низме для компакт-дисков. Это может приводить к повреждениям.

Нельзя одновременно использовать меха- низмы для резки бумаги и компакт-дисков. Не смешивайте материалы в процессе уничтожения. Через 3 с после того, как освобождается фотореле в приемной щели, режущий механизм автоматически отключается, и шредер переходит в режим готовности. красный: Число листов превышает мак- симальную производительность машины. Предотвратить блокирование режущего механизма, уменьшив количество бумаги.

• Нажмите кнопку управления. Загорается индикатор «Готовность

• Сетевой выключатель на задней стенке шредера установить в положение «0». Выключение шредера Другие режимы работы

• Непрерывный режим Применение: уничтожение больших количеств бумаги Функция: режущий механизм работает непрерывно. Если в течение 2 минут материал не подается, режущий механизм отключается, и шредер переходит в режим готовности. Пуск: нажимайте кнопку управления в течение 3 секунд Досрочное прерывание: нажмите кнопку управления.

• Режим готовности Функция: Через 2 минуты после последней подачи бумаги автоматически отключают- ся все излишние потребители. Индикатор «Готовность к работе» регулярно загора-

При подаче бумаге шредер автоматически запускается.

• Проверьте, допущена ли Ваша машина для уничтожения этих материалов (см. «Использование по назначению»). Уничтожение компакт-дисков / USB-нако- пители / кредитных карт / дискет

• Автоматическое выключение Функция: Если шредером не пользовались 40 минут, он полностью выключается и, таким образом, больше не потребляет электроэнергию (ночью, на выходных). Повторное включение: Нажмите кнопку управления.

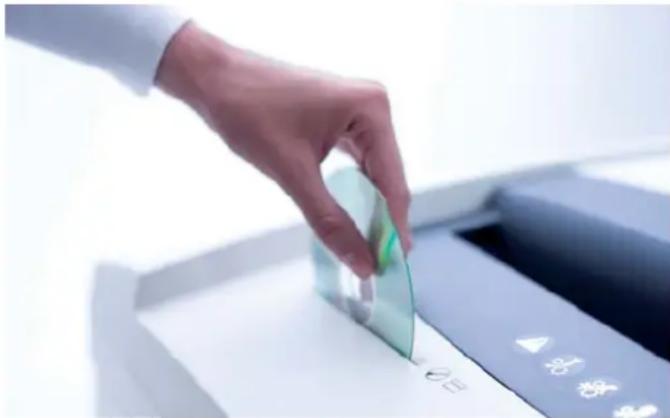

• В машинах с отдельным режущим меха- низмом для компакт-дисков (опция) пода- вайте компакт-диски, дискеты и кредитные карты в загрузочное отверстие этого

щего механизма. Это защищает от оскол-

В машинах без отдельного режущего механизма для компакт-дисков исполь- зуйте узел подачи бумаги.

Нельзя одновременно использовать меха- низмы для резки бумаги и компакт-дисков. Не смешивайте материалы в процессе уничтожения.

• USB-накопители всегда уничтожайте в режущем механизме для бумаги.

• Уделяйте особое внимание охране окру- жающей среды и раздельно утилизируйте различные материалы.05/2016 SECURIO P 44 143

Индикаторы неисправностей и функций

Неисправность Устранение неисправности непрерывное

Вы ввели слишком много бумаги одновременно. Режущий механизм в течение нескольких секунд вращается в обратном направлении и выталкивает бумагу.

• При необходимости, нажмите еще кнопку реверсирования «R», чтобы вынуть стопку бумаги.

• Уменьшите вдвое стопку бумаги.

• Введите бумагу в несколько этапов.

Для облегчения изъятия бумаги Вы можете откинуть вверх защитный элемент. Для этого нажмите на центр передней кромки защитного элемента и поднимите заслонку.

Этот индикатор загорается и в том случае, если двигатель пере- гружен. В этом случае перед повторным включением дайте шре- деру охладиться в течение 20 минут.

компакт-диски загружаются одновременно

• Не используйте оба режущих механизма одновременно, а уничто- жайте бумагу и компакт-диски/дискеты/кредитные карты по оче-

• Светодиод мигает и в том случае, если Вы во время затора бумаги нажимаете на защитный элемент или открываете дверцу. непрерывное

• Опорожните резервуар для бумаги.

Если перед снятием резервуара Вы коротко нажимаете кнопку реверсирования, то часть материала втягивается обратно в режущий механизм.

• Опорожните резервуар для компакт-дисков. Для этого выньте его через верх из держателя.

• Закройте дверцу или зафиксируйте защитный элемент.

Движения защитного элемента во время процесса уничтожения реги- стрируются. Если машина отключается без сигнализации неисправно- сти, вытащите бумагу из прорези и повторно введите ее.

• Нажмите кнопку реверсирования и вытащите бумагу из загрузочного отверстия.

Удалите металл, находящийся в бумаге или на защитном элементе.

• Квитируйте неисправность нажатием кнопки R.144 SECURIO P 44 05/2016

Неисправность Режущий механизм работает непрерывно, хотя машина не находится в режиме непрерывной работы. Фотоэлемент загрязнен бумажной пылью.

• Очистите фотоэлемент в щели для бумаги сухой кисточкой или тряп-

Индикация Функция горят несколько индика-

Кнопка R была нажата более 20 с: показ версии программного обеспе- чения (только для сервис-техников)

Неисправность Устранение неисправности Емкость для масла пустая

• Заполните емкость маслом для режущих механизмов. Для этого используйте только специальное масло HSM! Объем: 250 мл Нажмите на защитный элемент и поднимите

Заливное отверстие масленки находится на пра- вой стороне загрузочной шахты. Масло можно залить как через небольшое отвер- стие 1 (удалить желтую пробку), так и через обыч- ное отверстие 2 (отвинтить красную крышку).

Функция Активирование / деактивирование Активирована

Для активирование или деактивирования блокировки кнопок

• нажмите и удерживайте нажатой кнопку реверсирования

• вначале отпустите выключатель, а затем кнопку R

Ручное реверсирование После нажатия кнопки реверсирования режу- щий механизм начинает работать в обрат- ном направлении, а приблизительно через 2 секунды выключается, даже если кнопка остается нажатой. Для активирования руч- ного реверсирования необходимо отпустить и снова нажать кнопку. Если шредер уже работает в рабочем направлении, то нажатие этой кнопки вызы- вает незамедлительное реверсирование

Сборный резервуар Привод обоих режущих механизмов отклю- чается, если емкости для бумаги или ком- пакт-дисков переполнены. В машинах с отдельным режущим механиз- мом для компакт-дисков контролируется уровень заполнения резервуара для ком- пакт-дисков (см. «Обзор», поз. 7). Опорож- ните резервуар в случае появления сигнали- зации на блоке управления и индикации

Уделяйте особое внимание охране окружа- ющей среды и раздельно утилизируйте раз- личные материалы. Автоматическая масленка (только при нарезке на частицы) Смазка режущих механизмов производится в течение 1,5 секунды через

• 200 с работы режущего механизма (при- близительно соответствует 50 операциям по уничтожению бумаги)

• нажатия кнопки реверсирования при сле- дующей работе в рабочем направлении Сигнализация « Емкость для масла пустая» автоматически исчезает после заполнения емкости. Шредер даже при пустой емкости для масла остается готовым к работе. Металлодетектор (опция) Шредер оснащен металлодетектором в качестве опции. Благодаря автоматическому отключению предотвращаются повреждения режущего механизма скрепками или другими металлическими деталями.05/2016 SECURIO P 44 145

6 Очистка и техническое обслуживание 8 Объем поставки

• Готовый к подключению шредер, упа- кованный в картонный ящик, ящик на палете, обвязанный упаковочной лентой

• 1 бутылка специального масла для режущего блока (только при нарезке на

• Инструкция по эксплуатации Принадлежность:

• 25 сборных мешков, арт. № 1.452.995.000

• Бутылка специального масла (250 мл) арт. № 1.235.997.403 Адреса сервисных центров см. стр. 202. 7 Утилизация / Рисайклинг Отслужившие электрические и электронные приборы часто еще содержат ценные материалы, но иногда и вредные вещества, кото- рые были необходимы для обеспе- чения безопасности и работоспо- собности. При неправильной утилизации или обращении они могут быть опасны для здо- ровья людей и для окружающей среды. Не выбрасывайте отслужившие приборы в прочие отходы. Соблюдайте действующие предписания и используйте сборные пункты по возврату и утилизации отслуживших электрических и электронных приборов. Также обеспечивайте экологичную утилиза- цию всех упаковочных материалов. Очистку разрешается выполнять только мяг- кой тканью, смоченной в водном растворе нейтрального моющего средства. При этом в прибор не должна попадать вода. Только при нарезке на

Смазывайте режущий механизм маслом при уменьшении производи- тельности, возникновении шумов или после каждого опорожнения сборного резервуара. Для этого используйте только специальное масло для режущего блока HSM: ПРЕДУПРЕЖДЕНИЕ Опасное напряжение сети! Неправильное обращение с машиной может приводить к поражению электриче- ским током. Перед сменой местоположения или очисткой выключить шредер и вытащить штепсель из розетки. Сервисные работы, связанные со снятием крышек корпуса, разре- шается выполнять только службе технического обеспечения HSM или сервис-техникам наших авто- ризованных партнеров. Адреса сервисных центров см . стр. 202. Контроль защитного элемента Движения защитного элемента во время процесса уничтожения регистрируются. Если машина отключается без сигнализации неис- правности, вытащите бумагу из прорези и повторно введите ее. PAPERcontrol Система измерения толщины бумаги регу- лярно калибруется: светодиод короткое время мигает через 400 с.

• Через приемную щель для бумаги по всей ширине распылите масло на

• Запустите режущий механизм в непрерыв- ном режиме без подачи бумаги примерно на 10 с. Бумажная пыль и частички удаляются.146 SECURIO P 44 05/2016

Данный шредер отвечает соответствующим директивам гармонизированных стандартов Европейского Союза:

• Директива по низковольтному оборудованию 2014/35/EU

• Директива по электромагнитной совместимости 2014/30/EU

• Директива об ограничении использования опасных веществ в электрическом и электронном оборудовании 2011/65/EU Декларация о соответствии стандартам ЕС предоставляется изготовителем по запросу. 9 Технические данные

Нарезка на полоски Нарезка на частицы Ширина резки (мм) 5,8 3,9 3,9 x 40 1,9 x 15 0,78 x 11 1 x 5 Класс безопасности DIN 66399 P-2/O-2/T-2 E-2 P-2/O-2/T-2 E-2 P-4/O-3/T-4 E-3/F-1 P-5/O-4/T-5 E-4/F-2 P-6/F-3 P-7/F-3 Производительность* (листов) 70 г/м

Скорость резки 100 мм/с Рабочая ширина 400 мм Электропитание Потребляемая мощ- ность при макс. количестве листов 230 В, 50 Гц 120 В, 60 Гц 2 600 Вт Условия окружающей среды во время эксплуатации: Температура Относительная влажность воздуха Высота над уровнем моря от -10 °C до +25 °C макс. 90 %, без конденсации макс. 2000 м Размеры Ш х В х Г (мм) 700 x 592 x 1025 Вес ca. 108

Объем сборного резервуара для бумаги 205 л Уровень звукового давления (холостой ход/полная нагрузка)

64 - 67 дБ(A) / 65 дБ(A)

Ширина резки отдельного режущего механизма для компакт-дисков (опция) Арт. номер +C, E ** Арт. номер +M, N ** 4 x 7 мм 2 x 2 мм Класс безопасности режущего меха- низма для CD-дисков O-4 / T-5 / E-4 O-6 / T-6 / E-5 ** Код - это буква после 7-значного артикульного номера за заводской табличке, расположенной на

стенке прибора. например, 1873111C >> ширина резки 4 x 7 мм
