BRUGSANVISNING Securio P44i HSM

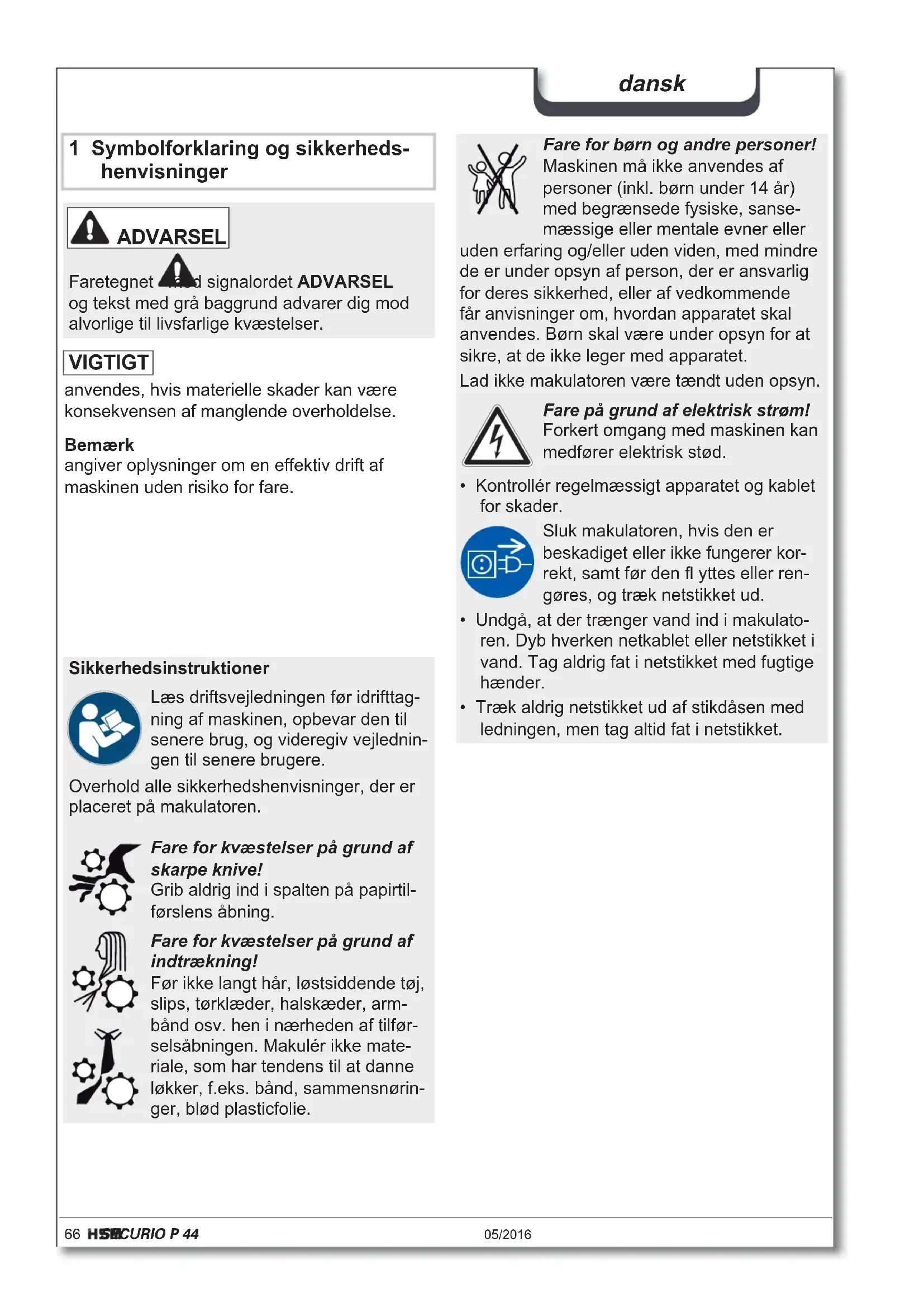

1 Symbolforklaring og sikkerheds-henisninger

ADVARSEL

anvendes, hvis materielle skader kan vare konsekvensen af manglende overholdelse.

Bemark

angiver oplysninger om en effektiv drift af maskinen.uden risiko for fare.

Sikkerhedsinstruktioner

Laes driftsvejledningen for idrifttag- ning af maskinen, opbevar den til senere brug, og videregiv vegjledn ingen til senere brugere.

Overhold alle sikkerhedshenvisninger, der er placeret pa makulatoren.

Fare for kvæstelser på grund af skarpeKnife!

Grib aldrig ind i spalten pa papirtilforslens abning.

Fare for kvæstelser på grund af indtrækning!

För ici langt hare, Iostsiddende tøj, slips, tørklæder, halskæder, armband osv. hen i nærheden af tilfør-selsabningen. Makulér ici materiale, som har tendens til at danne lökker, f.eks. band, sammensnöringer, blød plasticfolie.

eden erfaring og/eller.uden viden, med minrede er under opsyn af person, der er ansvarligfor deres sikkerhed, uller af vedkommenefar anvisninger om,hvordan apparatet skalanwendedes.Born skal vare under opsyn for atsikre, at de ikke leger med apparatet.

Lad ikke makulatoren vare taendt.uden opsyn.

Fare pa ground af elektrisk strom!
Forkert omgang med maskinen kan medforer elektrisk stod.

• Kontroller regelmæssigt apparatet og kablet for skader.

Sluk makulatoren, hvis den er beskadiget aller化进程er korrekt, somt for den flyttes aller rengores, og trak nettikket ud.

• Undgå, at der trænger vand ind i makulato-ren. Dyb hverken netktablet eller netstikket i vand. Tag aldrig fat i netstikket med fugtige hænder.
• Træk aldrig netstikket ud af stikdåsen med ledningen, men tag altid fat i netstikket.

Se after pa typeskiltet pa apparatets bagsiden, hvilken snitbredde og netspanding makulato- ren er beregnet til, og vær opmaerksom pa de pagaeldende punkter i driftsvejledningen.

Makulatoren er udelukkende beregnet til at tilintetgore papir. Afhengigt af skaretypen kan der derudover tilintetgores sma maengder af fologende materialer:

Snitstørrelse (mm) 5,8 3,9 3,9	x40	1,9x15
Kreditkort, CD'er, disketter, USB-sticks	●	●		●

Det robuste drev taler kontakt med hæfteklammer og clips. Kun ved maskiner med en snit-bredde pa1x5 mm ma papiret/DDke have nogen hæfteklammer aller clips.

Bemærk

I det separate cd-skaereværk (option) kan du uafhængigt af papirskærevaerket makulere cd'er, disketter og kreditkort.

Garantitiden for makulatoren er pa 3 ar. Uafhängigt af garantiydelsen gelder der en garanti for HSM makulatorernes skareaksler af fuldstal i hele apparatets levetid (HSM Lifetime Warranty). Undtaget herfra er makulatorne med en snitbredde pa 0,78x11 mm og 1x5 mm. Slid, skader pa ground af ukorrekt brug somt indgrep reb fra tredje part falder hverken under garantiydelsen eller garantien.

HSM garanter leveringen af reservationele i op til 10 ar, after donne model jegene produceres.

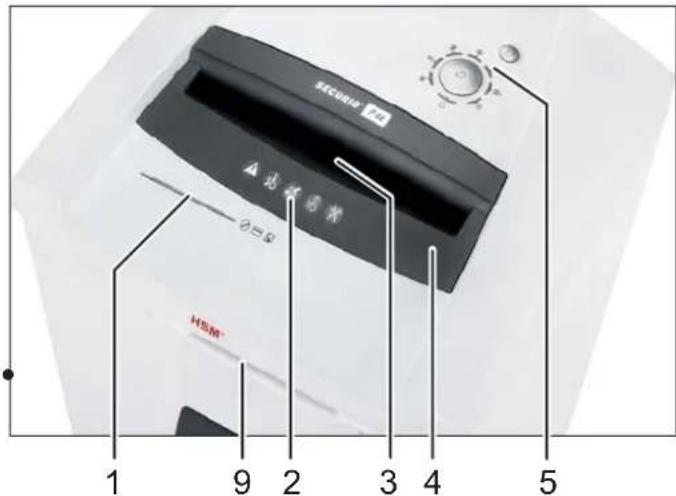

3 Oversigt2 Anvendelse i overensstemr

Bemark: Afhengigt af udforelsen indeholder maskinen ikke modulern.

1 Tilforselsabninq til cd'er, disketter og kreditkort (option)
2 Sikkerhedshenvisninger
3 Fotocelle i papirtiforslen
4 Sikkerhedselement
5 Betjenings- og displayenhed
6 Holder til driftsvejledning og oliefl aske
7 Materialebeholer cd'er / disketter / kreditkort (option)

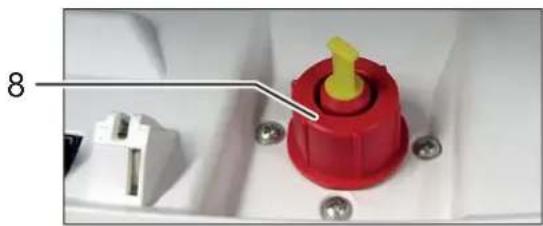

8 Pafyldningsabning skareblokolie (kun partikelskaering)
9 PAPERcontrol

dansk

Betjenings- og displayelementer

Bemerk: Afhengigt af maskinudforelsen er det ikke alle Funktioner, der star til rädighed.

Visning: PAPERcontrol

Visning: Dør Åben
eller sikkerhedselement ikke
gæt i indgreb

Visning: Overbelastning (papirstop)

Visning: Papir-/cd-beholder fuld

R

R-tast:

• Skaereveerket korer baglaens
• Fejlkvittering
• Visning af softwareversionen (kun for serviceteknikere)

Visning: Oliebeholder tom

Funktionstast

"til/fra/start"

Visning: Metalregistering

Visning: TastSPAre

Visning: Driftsklar/ Stand-by

4 Idrifttagning

ADVARSEL

Forkert omgang med maskinen kan medførerelektrisk stød.

• Anvend kun apparatet i tøre indendørs rum. Anvend det aldrig i fugtige rum ell er i regn.
• Hold apparatuset, netstikket og netkablet væk fra Åben ild og varme flader. Ventilationsabningerne skal vare fri, og der skal overhodes en afstand til væggen erler til møbler pa min. 5 cm.
• Sorg for, at det er nemt at na netstikket.
• Kontroller, at strømnettets spænding og frekvens svarer til oplysningerne på typeskiltet, før netstikket saettes i.

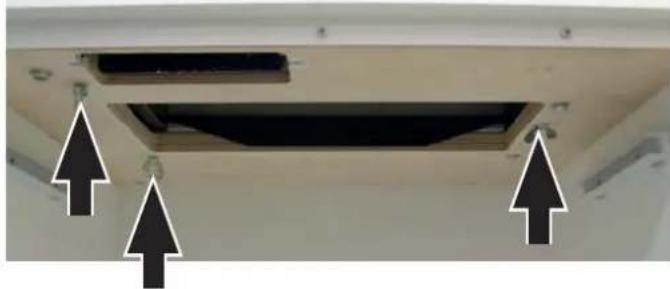

Abn doren for den forste idrifttagning, og fjern transportsikringens 3 vingeskruer fra bundpladen under skareværket.

• Sæt maskinens netstik ind i en korrekt installereret stikdase.

5 Betjening

Tilkobling af makulatoren

• Netafryderen på bagsiden af makuleringsmaskinen stilles på "I".
• Kontroller, at der/DD befi nder sig papir i papirtilforslens abning.
  Tryk pa betjeningstasten.

  Visingen "Driftsklar" lyser.

Makulering af papir

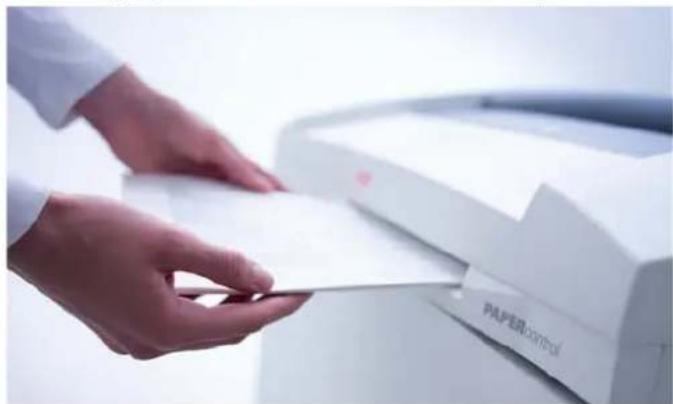

• Papirtykkelsesmåling PAPERcontrol Makulatoren har en integreret papirtykkelsesmåling. Dermen kan du kontrollere, om en stabel papir kan makuleres i en arbejdsgang.
• Skub papirstablen ind i kontrolåbningen.

After en kort forsinkelse lyser visningen pa betjeningselementet:

Grøn: Papirstablen kan makuleres.

Gul: Papirmængden ligger i maskinens overste effektomrade. Reducere antallet af ark for at skåne maskinen og sikkert at forhindre et papirstop.

Rod: Antallet af ark ligger over maskinens maks. skareeffekt. Undgå at blokere skarevaerket ved at reducere papir-mängden.

• Tag papirstablen ud.

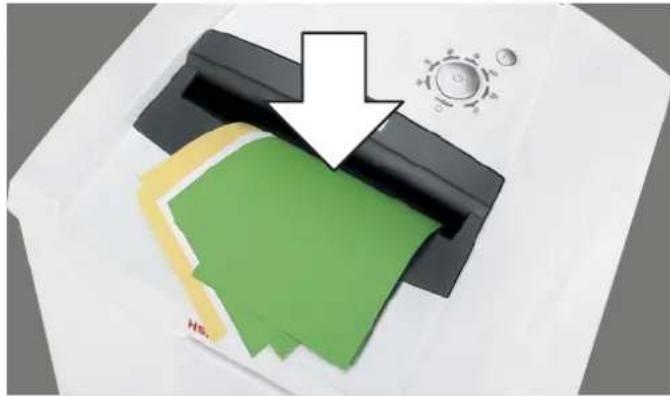

For papir ind midt i papirabningen.

Makuleringsprocessen startes af en fotocelle i papirtilforsels-abningen. Sorg derfor ved smalle papirstrimler for, at de kan registreres af fotocellen.

VIGTIGT

Makulér/DD- skarevarket. Det kan medfore skader.

Bemerk

Papir- og cd-skaereværket kan ikke anvendes samtidigt. Der mA kun makuleres en type materiale.

3 sek. after at fotocellen i papirtilforsels-abningen ingen er fri, frakobles skarevekerket automatisk, og makulatoren skifter til standby.

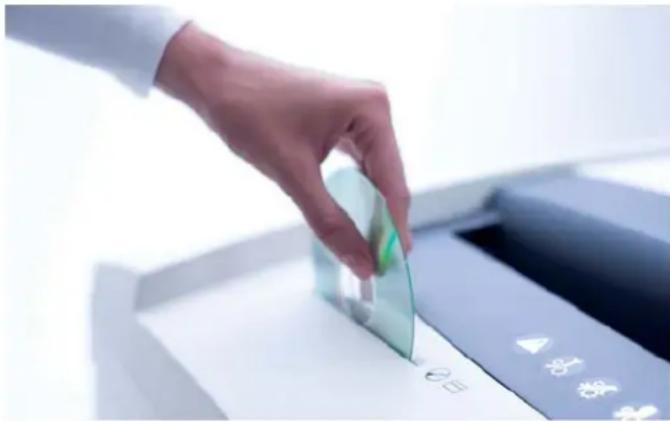

Makulering af cd'er / USB-sticks / kredit-kort / disketter

• Kontroller, om maskinen er godkendt til makulering af disse materialer (se "Anvendelse i overensstemmelse med formalet).
• Ved maskiner med separat cd-skaereværk (option) skal cd'er, disketter og kreditkort fores ind i dette skareværks tilforselsabning. Det beskytter mod splinter.

Anvend papirtilforslen ved maskiner.uden separat cd-skaereværk.

Bemærk

Papir- og cd-skaereværket kan ikke anvendes samtidigt. Der mA kun makuleres en type materiale.

• USB-sticks skal altid makuleres i papirskareværket.
• Vis hensyn til miljoet, og bortskaf de forskellige materialer separat.

Frakobling af makulatoren

Tryk pa betjeningstasten.

Visingen „Driftsklar“ slukker.
- Netafryderen på bagsiden af makulerings-maskinen stilles på „0".

Yderligere Funktionsmodi

Permanent-modus

Funktion: Skareværket korer uafbrudt.
Hvis der ikke tilføres materiale i 2 min., frakobles skareværket, og makulatoren skifter til standby.
Start: Tryk på betjeningstasten i 3 sekunder.
Afbrydelse for tid: Tryk på betjeningstasten.

- Standby-modus

Funktion: 2 minutter after den sidste papirtilforsel frakobles alle unodige forbrugere automatisk.

Visning "Standby" blinker kort med regelmaessige mellemrum.
Ved papirtilforsel starter makulatoren automatisk.

- Automatism frakobling

Funktion: Hvis makulatoren ikke anvendes i 40 minutter, frakobles den fuldstændigt og forbruger dermed ikke længere strøm (om natten, i Weekenden). Idrifttagning ingen: Tryk på betjeningstasten.

Fejl- og Funktionsvisninger

Visning Fejl Udbedring	af fejl
Lyser konstant	Papirstop, overbelast- ning	De har tilført for meget papir på,en gang. ➢ Skæreværket kører baglæns et par sekunder og skubber papiret ud. ➢ Tryk evt. och på reversedingstasten "R" for at tage papirstablen ud. ➢ Halvær papirstablen. ➢ Før papiret ind stykke for stykke. Bemærk For bedre at kinne tage papir ud kan sikkerhedselementet vippes op. Tryk på midten af sikkerhedselementets forkant, og løft klappen. Bemærk Denne visning lyser och,s,hvis motoren brev overbelastet. Lad i dette til-fælde makulatoren køle af i 20 minutter, før den tages i drift iven.
Blinkende lys	Papir og cd tilført samti-digit	• Anvend ikke de to skæreværker samtidigt, men makulér papir og cd'er/ disketter/kreditkort after hinanden.
	Tryk på sikkerheds-element	• Lysdioden blinker och,s,nar der trykkes på sikkerhedselementet ell er døren abnes under et papirstop.
Lyser kon-stant	Papirmateri-alebeholder fuld	• Tøm papirmaterialebeholderen. Bemærk Hvis der trykkes kortvarigt på reserveringstasten, før døren abnes, trækkes en af materialet tilbage ind i skæreværket.
Blinkende lys	Cd-beholder fuld	• Tøm cd-beholderen. Tag den op og ud af holderen.
	Dør Åben eller sikkerheds-element—itke gæet i indgreb	• Luk øren, ell er lad sikkerhedselementet,gä i indgreb. Bemærk Sikkerhedselementets bevægelser registreres ved makuleringen. Hvis maskinen frakobles utden fejlsignal, skal du trække papiret ud af papiråbnin-gen og tilføre det iven.
	Metalregi-stering	• Tryk på reversedingstasten, og træk papiret ud af tilførselsåbningen. ➢ Fjern metal, som befinder sig i papipet ell på sikkerhedselementet. ➢ Kvittér fejlen ved at trykke på R-tasten.
Fejl
Skaereværket kører uaf-brudt, selv om maskinen ikke er i permanent-modus.		Fotocellen er tilsmudset på grund af papirstøv. • Rengør fotocellen i papirtilførlsen med en tør pensel eller klud.
Visning Funktion
Flere visninger lyser Det blev trykket på R-tasten i mere end 20 sek.: Visning af softwareversionen(kun for serviceteknikere)
Visning Fejl Udbedring af fejl
Oliebeholer tom	Fyld beholderen med skæreblokolie. Nur Hersteller-Öl verwonden! Exclusive use with manufacturer oil! 1 2	Anvend kun HSM-specialolie hertil! Beholdervolumen: 250 ml Tryk på sikkerhedselementet, og løft klappen. Smøreanordningen papyldningsåbning befi nder sig på hjre side af tilførselskanalen. Olien kan;bade fyldes i gennem den[lille Åbning 1(fjern den gule prop) og gennem den normale Åbning 2(skru det røde dæksel af).
Visning Funktion Aktivering/deaktivering
Og	Tastspærre er aktiveret.	Til aktivering eller deaktivering af tastspærren • Tryk på reverseringstasten, og hold den nede • Tryk på tænd/sluk-tasten • Slip første tænd/sluk-tasten og derefter R-tasten

Bemerk

Manuel reversing

När der trykkes på reversederingstasten, körer skæreværket baglæns og frakobles after ca. 2 sekunder, ögså selv om der fortsat trykkes på tasten. For at kinne starte en manuel reversing ingen skal tasten slippes, og der skal trykkes på denigen.

Hvis makulatoren allerede anvendesi makule-ringsretningen, reverserer den med det samme,纳税 der trykkes pa donne tast.

Materialebeholder

Drevet pa begge skareværker frakobles, nar papir-ller cd-beholderen er fuld.

Ved maskiner med seperat cd-skaereværk overvages fyldningsniveauaut i cd-beholderen (se oversigt, pos 7). Tøm beholderen after signal pa betjenings- og visningselementet.

Vis hensyn til miljøet, og bortskaf de forskellige materialer separat.

Skaereværket smores i ca. 1,5 sekunder after haver

200 s skareværksdriftstid (svarer til ca. 50 arbejdsgange makulering af papir)
- Aktivering af reverseringstasten ved næste drift i makuleringsretning

Makulatoren er som option udstyret med en metalregistering. På grund af den automatisk frakobling undgås skader på skæreveerket som følge af clips aller andre metaldele.

Overvågning af sikkerhedselementet

Sikkerhedselementets bevægelser registrieres ved makuleringen. Hvis maskinen frakobles Eden fejlsignal, skal du trække papiret ud af papirabningen og tilføre detigen.

PAPERcontrol

Papirtykkelsemålingen kalibreres regelmæssigt: Lysdioden blinker after 400 sek. i kort tid.

Forkert omgang med maskinen kan medførerelektrisk stød.

Sluk makulatoren, og træk netstikket ud, for den flyttes eller gores rent.

Servicearbejder, som er forbundet med fjernelse af husafdækninger, mA kun udfores af HSM-kundeservice og service-teknikere fra vores camarbejdspartnere. Kundeservice-adresser se side 202.

Rengør kun makulatoren med en blod klud og en mild sæbevandsoplosning. I den forbindelse ma der ikke trænge vand ind i apparatet.

Kun ved strimmelskaering: Smør skæreværket med olie, hvis skæreeffekten aftager, der opstår støj, og narr materialebeholderen er

blevet tomt. Anvend kun HSM-skareblokspecialolie:

• Sprøjt specialolien på skæreakslerne i hele bredden gennem papirtilførslen.
• Lad skærevaerket køre uten papirtilførsel ca. 10 sek. i permanent modus.

  Papirstov og partikler Iøsnes.

7 Bortskaffelse / recycling

Gamle elektriske og elektroniske apparater indeholder oftete værifulde materialer, men til dels och skadelige stoffer, der var nødvendige for fonctionen og sikkerheden. Ved forkert bortskaffelse eller handtering

kan de vare farlige for messneskers sundhed og miljøet. Bortskaf aldrig gamle apparater med restaffaldet. Overhold de aktuelt gældende forskrifter, og anvend samlesteder til tilbagelevering og genanvendelse af gamle elektriske og elektroniske apparater. Bortskaf øgså alle emballeringsmaterialer på en miljøvenlig næde.

8 Leverance

• Makuleringsmaskinen er indpakket i kasse færdig for tilslutning, kasse på palle, fastgjort med spændeband
• 5 sidefoldeposer
  1 fl aske skareblok-specialolie til partikelsenit
  Brugsvejledning

Tilbehør

25 sidefoldeposer, best.nr. 1.452.995.000
- Flaske skæreblok-specialolie (250 ml) best.nr. 1.235.997.403

Kundeserviceadresser se side 202.

9 Tekniske data

Skæreotype Strimmelskæring Partikelskæring
Snitstørrelse (mm) 5,8 3,9 3,9 x 40 1,9 x 15 0	78 x 11 1 x	5
Sikkerhedstrin DIN 66399	P-2/O-2/T-2E-2	P-2/O-2/T-2E-2	P-4/O-3/T-4E-3/F-1	P-5/O-4/T-5E-4/F-2	P-6/F-3 P-7/F-3
Skæreeffekt* (ark), DIN A4 70 g/m280 g/m2	76 - 7870 - 72	61 - 6356 - 58	43 - 4639 - 41	28 - 3023 - 25	18 - 1915 - 16	1210
Skærehastighed	100 mm/s
Arbejdsbredde	400 mm
TilslutningKapacitet ved maks. bladtal	230 V, 50 Hz2600 W
Omgivelsesbetingelser under driften:TemperaturRelativ luftfugtighedHøjde over havets overflade	-10°C til +25°CMaks. 90%, ikke-kondenserendeMaks. 2.000 m
Mål b x d x h (mm)	700 x 592 x 1025
Vægt	ca. 108 kg
Papirmaterialebeholderens volumen	205 l
Emissionslydtrykniveau (tomgang / last)	64 - 67 dB(A) / 65 dB(A)
Det separate cd-skaereværks snitstørrelse (option)	Artikelnummer +C, E **			Artikelnummer +M, N **
	4 x 7 mm			2 x 2 mm
CD-skaereværketts sikkerhedstrin	O-4 / T-5 / E-4			O-6 / T-6 / E-5

• Det maks. antal ark (DIN A4, 70 g/m² aller 80 g/m²), tilfort på langs, der kan skæres i et gennemløb. De angivne effektdata findes med et nyt, smurt skærevaerk og kold motor. En svagere netspænding ell er,anden netfrekvens end angivet kan fore til en ringere arkeffekt og til forøget driftsstøj. Afhengigt af papirets struktur og eigenskaber og indforingsmåden kan arkeffekten avlige.
  ** Identifikationen er bogstavet after det 7-cifrede artikelnummer på typeskiltet på apparatets bagside. f.eks. 1873111C >> snitstørrelse 4 × 7 mm

Makulatoren opfylder EUs gaeldende harmoniseringsforskrifter:

Lavspændingsdirektiv 2014/35/EU
EMC-direktiv 2014/30/EU
RoHS-direktiv 2011/65/EU

EU-overensstemmlseserklaringen kan bestilles hos producenten.
