NÁVOD NA OBSLUHU Securio P44i HSM

Nádoba na skartovaný material

Pohon obou reznych mechanismu se zastavi, jakmile je nadoba na papir nebo na disky CD plna.

Zjiisteni kovu (volitelné príslušenstvī)

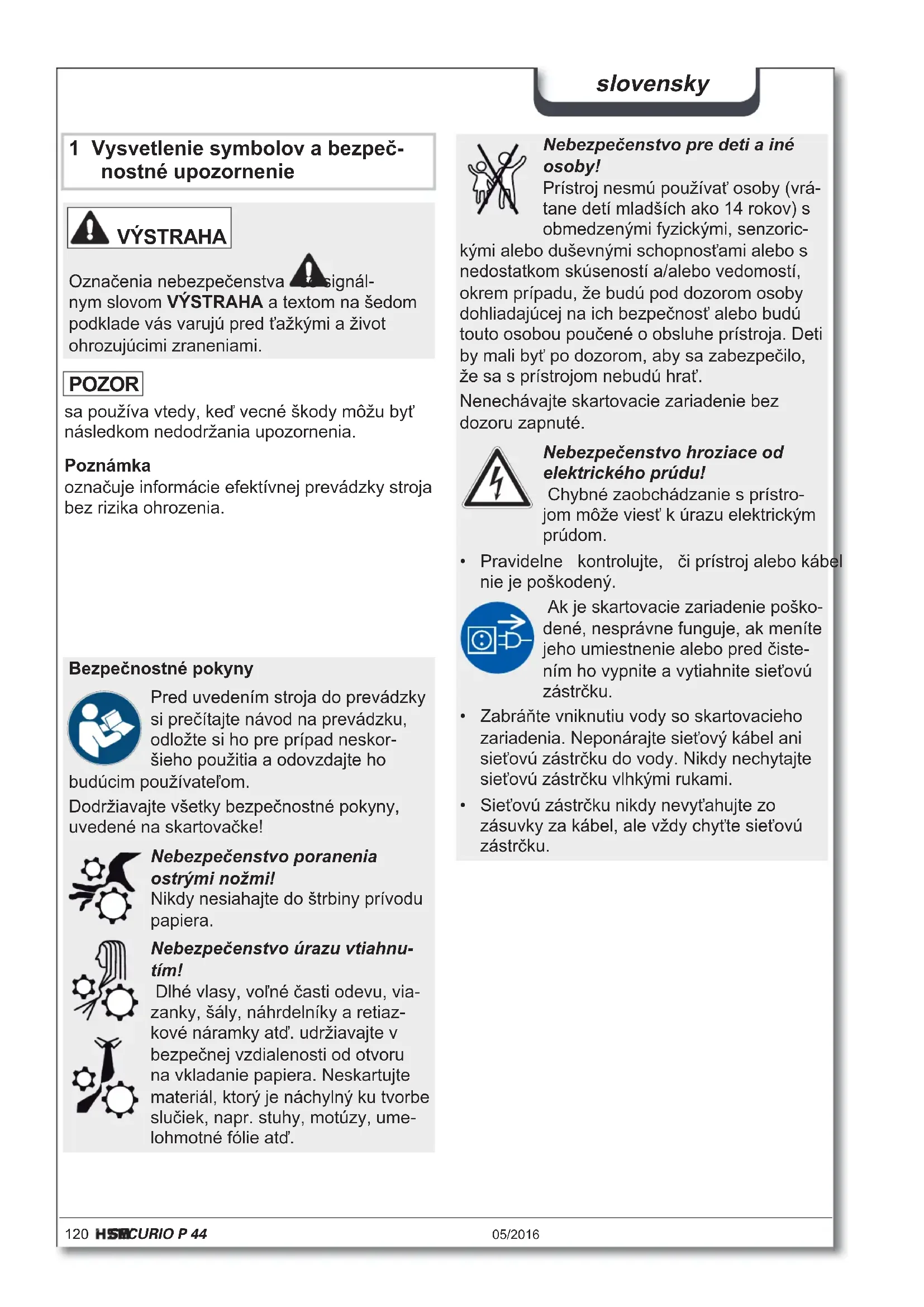

1 Vysvetlenie symbolov a bezpeč-nostné upozornenie

VYSTRAHA

signal

Oznacenia nebezpecenstva signalnym slovom VYSTRAHA a textom na sedom podklade vas varuju pred tazkymi a zivot ohrozujucimi zraneniami.

POZOR

označuje informácie efektívnej prevadzky stroja bez rizika ohrozenia.

BezpečnostnéPokyny

Pred uvedenim stroja do prevadzky si precitaje navod na prevadzku, odlozte si ho pre pripad neskorsieho pouzitia a odovzdajte ho

buducim pouzivatefom.

Dlhé vlasy, volné ācasti odevu, vizanky, sály, nahrdelníky a retiazkové naramky atd. udržiavajte v bezpečnej vzdialenosti od otvoru na vkladanie papiera. Neskartujte material, ktorý je nachylný ku tvorbe slučiek, napr. stuhy, motúzy, umelohmotné folie atd.

Nebezpečenstvo pre deti a iné osoby!

Pristroj nesmú používat' osoby (vrátane detí mladších ako 14 rokov) s obmedzenými fyzickými, senzoric

kymi alebo duševnými schopnost'am alebo s nedostatkom skúsenosti a/alebo vedomosti, okrem pripadu, ze budu pod dozorom osoby dohladajúcej na ich bezpečnost' alebo budu touto osobou poucené o obsluhe prístroja. Deti by mali byt' po dozorom, aby sa zabezpećilo, ze sa s prístrojom nebudú hrat'.

Nenechavajte skartovacie zariadenie bez dozoru zapnute.

• Pravidelne kontrolujte, Či prístroj alebo kábel nie je poskodený.

Ak je skartovacie zariadenie poskodené, nespravne funguje, ak menite jeho umiestnenie alebo pred cistenim ho vypnite a vytiahnite sietovú zastrčku.

Zabrante vniknutiu vody so skartovacieho zariadenia. Neponarajte sietovy kabel ani sietovu zastrchu do vody. Nikdy nechytaje sietovu zastrchu vlhkymi rukami.

• Sietovu zastrcku nikdy nevytahujte zo zasuvky za kabel, ale vzdy chytte sietovu zastrcku.

2 Správné použitie, zodpovednost' za nedostaty

Pozrite sa na typovy stitok na zadnej strane pristroja, na aku sirku rezu a sie'tove napatie je dimenzované vase skartovacie zariadenie a respektujte prislu'sné body navodu na pouzitie.

Skartovačka je výlucne určeny na skartovanie papiera. Podla spósobu rezania sa este možu zničit malé množstva nasledujúcich materialov:

Rezacia šírka (mm) 5,8 3,9 3,9x40		1,9x15
Kreditné karty, CD, diskety, USB-klúche	●	●		●

Robustny rezaci mechanizmus je odolny proti zošivacim a kancelárskym sponkám. Iba pri strojoch so širkou rezu 1x5 mm nesmie papier obsahovat zošitové a kancelárske sponky.

Poznámka

V osobitnej rezačke pre CD (možnost') možete, nezávisle od rezačky papiera, nicit CD, diskety a kreditné karty.

Záručná doba skartovaceho zariadenia je 3 roky. Záruka, nezávisle na zodpovednosti za poruchy oceřovych rezacích hriadelov HSM skartovačky, je platné po celú dobuživotnosti pristroja (doživotné záruka HSM Lifetime Warranty). Výnimkou su skartovacie zariadenia so širkou rezu 0,78x11 mm a 1x5 mm. Opotrebenie, poskodenia v dosledku neodborného zaobchodzenia, prirodzené opotrebenie popr. zásahy ztrenej strany nie su zahrnuté do zodpovednosti za nedostatky.

HSM zabezpeci dodávku nahradnych dielcov do 10 rokov po ukončeni vyroby tohto modelu.

3 Prehlad

1 Privádzacia štrbina pre CD, diskety a kreditné karty (možnost)
2 BezpečnostnéPokyny
3 Svetelná závara v privode papiera
4 Bezpečnostnéčlanok
5 Riadiaca a indikačná Jednotka
6 Drziak pre námod na prevádžku a f'ašu s olejom
7 Zásobnik na rezány material CD / diskety / kreditnychkariet (moznost)
8 Otvor na plnenie oleja rezacieho bloku (len rezanie ccastic)
9 PAPERcontrol

slovensky

Riadiace a indikačné privky

Poznamka: Podla prevedenia stroja suNie vsetky funkcie k dispozicii.

Indikácia: PAPERcontrol

Indikácia: Dvere su otvorené alebo bezpečnostné prvok nie je zapadnuty

Indikácia: Pretaženie (nahromadenie papiera)

Indikácia: Zásobník
papiera/ CD
je plny

R

Tlačidlo R:

Rezačka dostane spātný chod
Potvrdenie poruchy
- Indikácia verzie softéru (len pre servisnéch technikov)

Indikácia: Zásobník oleja je prázdny

Funké tlacidlo _zap./vyp./start"

Indikácia: Rozpoznanie kovu

Indikácia: Zablokovanie
klávesnice

Indikácia: Pripravené na pre-vádzku / Stand-by

4 Uvedenie do prevádzky

VYSTRAHA

• Pristroj používajte len v suchých miestnostiach. Nikdy ho nepoužívajte vo vlhkých priestoroch alebo v daždi.
• Pristroj, sietovu zastrchu a kabel drzte v bezpečnej vdialenosti od otvoreného ohna a horucich ploch. Vetracie strbiny musia byt' volné a musi byt' dodržana vdialenost' od steny alebo nábytku min. 5 cm.

• Dbajte na to, aby bola sietová zástrčka l'ahko pristupná.
  Pred zastrčením zástrčky do sietovej zásuvky skontrolujte, cisanapatie a frek%-vencia vasej el. siete zhoduju s udajmi na typovom stitku stroja.

• Pred prvym uvedenim do prevadzky otvorte dvere a z podlahovej dosky pod rezačkou odstrante 3 kridlove skrutky prepravného zaistenia.

Zasunte sietovu zastrku zariadenia do riadne nainstalovanej zasuvky.

slovensky

5 Obsluha

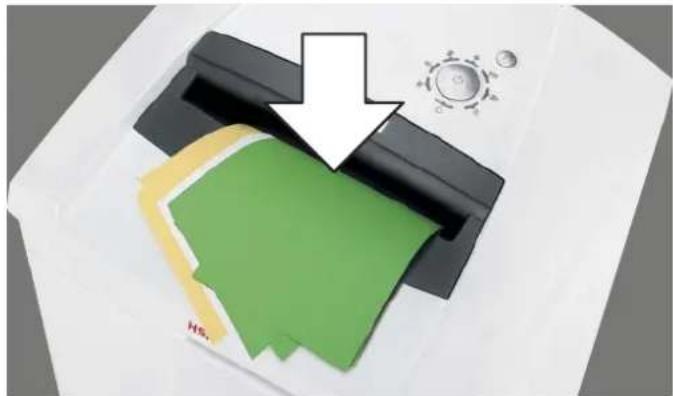

Zapnutie skartátora

Sietovy spinač na zadnej strane skartovačky nastavte na „l".
- Skontrolujte, Či sa v podávacej štrbine nenachadzažiadnypapier.
Stlache ovladacie tlacdido.

Množstvo papiera je na hornej hranici vykonu stroja. Znǐzte počet listov, aby ste šetrili stroj a aby ste bezpečne predišli pretá-zeniu nahromadením papiera.

na Červeno:Počet listov prekracuje maximálny vykon rezania stroja. Zredukujte množstvo papiera, aby ste predišli zablokovaniu rezaceho mechanizmu.

Vyberte stoh papiera.

• Prived'te papier do strodu štrbiny pre papier.

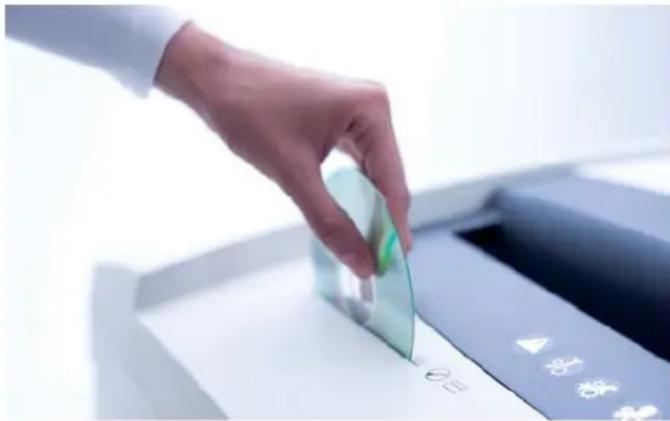

Likvidácia CD / USB-klúce / kreditnych kariet / diskiet

• Skontrolujte, Či je vás stroj certifikovany na likvidovanie tychto materialov (pozri „Použitie podla určenia").
• Pri strojoch s CD-rezačkou (možnost') dávate CD, diskety a kreditné karty do privodnej štrbiny tejto rezačky. Ochrani vás to pred ulomkami.

U strojov bez samostatné rezaceho zariadenia na CD použite podávač papiera.

Poznámka

Rezacie zariadenia na papier a CD sanemozu pouzivat sucasne. Skartujte vzdlylen jedem druh materialu.

• USB-kfucce zlikvidujte vzdy v rezačke papiera.
• Myslite naŽivotné prostredie a likvidujte rozne materiały zvlášt.

Vypnutie skartátora

Stlache ovladacie tlacdido.

Rozsvieti sa „Pripravené na prevádžku".
- Nastavte sietovy spinač na zadnej strane skartovačky na „0".

Dalsie rezimi funkcie

- Permanentny režim

Použitie: Ničenie váčsích množstiev papiera Funkcia: Rezný mechanizmus beží nepretržite.

Ak sa poças 2 minút neprivedie Žiadny material, rezný mechanizmus sa vypne a skartováčka prejde do pripravenosti na prevádzku. Spustenie: Stlache ovladacie tlacidlo na 3 sekundy.

Predcasne ukoncenie: Stlachte ovladacietlaclidlo.

Funkcia: 2 minúty po poslednom privedení papiera sa automaticicky vypné vsetky nepotrebné spotrebic.

Zobrazenie, Pripravené na prevadzku" sa v pravidelnych intervaloch nakrátko rozsvieti. Pri priveni papiera sa skartovačka samocinne spustí.

- Automatické vypnutie

Funkcia: Ked' sa skartovacie zariadenie 40 nepouziva, kompletne sa vypne a teda nema ziadnu spotrebu prudu (cez noc, cez vikend).

Opátovné uvedenie do prevádsky: Stlache ovladacie tlacidlo.

Indikácie poruch a funkci

Zobrazenie	Porucha Odastrányenie poruchy
8VTrvalé svetlo	Nahromadenie papiera Pretaženia	Priviedli ste prilis ve'la papiera naraz.Rezný mechanizmusppeží niedr vratným smerom a posunie papier von.Prip. stlačte ešte reverzačné tlačidlo „R“,aby ste stoh papiera vybrali.Zredukujte ve'kost' stohu papiera.Vkladajte papier postupne jedem za druhým.PoznámkaPre lepšie odoberanie papiera möžete zaist'ovací prvok vyklopit' smerom nahor.K tomu zatlačte na stred prednej hrany zaist'ovacieho prvku a nad-vihnite veko.PoznámkaToto zobrazenie sa rozsvieti, ked' došlo k pret'ženiu motora.V takom pripline nechajte skartovačku pred opātovným uvedením do prevádzky na 20 min't ochladit'.
Blikajúce svetlo	Papier a CD privený súcasne	Nepoužívajte obidve rezačky súcasne, ale ničte papier a CD/diskety/kitné karty za sebou.
	Tlak na bez-pečnostné prvok	Kontrolka bliká aj v pripline, ked' počas nahromadenia papiera stlačité bez-pečnostné prvok alebo otvoríte dvere.
Trvalé svetloBlikajúce svetlo	Zásobník rezaného papiera je plný	Vyprázdnite zásobník rezaného papiera.PoznámkaAk pred odobratím zásobníká nakrátko stlačíte reverzačné tlačidlo, dōjde k vtiahnutiu Časti narezaného materiálu spát' do rezného mechanizmu.
	Zásobník CD je plný	Vyprázdnite zásobník CD. Za tým Účelom ho vyberte von z upevnienia smerohahor.
Bikrajúce svetlo	Dvere su otvorené alebo bez-pečnostné prvok nie je zapadnutý	Zatvorte dvere, príp. nechajte zaist'ovací prvok zapadnú'T.PoznámkaPri procese skartovania su zachytávané pohyby bezpečnostného prvku.Ak sa vaše zariadenie vypne bez signalizácie chyby, vytihnite papier z podá-vacej štrbiny von a vovedte ho tam znovu.
Bikrajúce svetlo	Rozpozna-nie kovu	Stlačte reverzné tlačidlo a vytihnite papier z privádzacej štrbiny.Odstrántykov, ktorý sa nachádza v papieri alebo na bezpečnostnom prvku.Potvr'de poruchu stlačením tlačidla R.
Porucha
Rezačka beží nepretr-žite aj vtedy, kad stroj nie je v režime perma-nentnej prevádžky.		Svetelná závora je znečistená papierovým prachom. • Vycistite svetelnú závoru v privode papiera suchým štetcom alebo handrič-kou.
Zobrazenie Funkcia
svietia viaceré indikácie		Tlačidlo R bolo stlačené dlhsie aka 20 sekünd: Indikácia verzie softnéru (len pre servisných technikov)
Zobrazenie	Porucha Odstránenie poruchy
	Zásobníkoleja je prázdny	• Naplěte zásobník olejom rezaceho bloku. Nur Hersteller Öl verwenden! Exclusive use with manufacturer oil! 1 2
Zobrazenie	Funkcia Aktivovanie / deaktivovanie
	Blokovanie klávesnice je aktivované.	Pre aktivovanie alebo deaktivovanie blokovania klávesnice • stlačte reverzné tlacidlo a pridržte ho stlačené. • stlačte tlacidlo zap./vyp. • pustite tlacidlo zap./vyp. a potom aj tlacidlo R

Pokyny

Rucná reverzácia

Stlacenim reverzného tlacidla dostane rezačka spātný chod a po cca 2 sekundách sa vypne, aj kéd zostane tlacidlo nadalej stlacene. Aby ste mohli navodit ručnú reverzáciu, musite tlacidlo pustit' a opat' stlacit'.

Ak skartovačka už beží v smere nicenia, stlacením tlacidla sa okamžite navodí reverzácia.

Zásobnik rezaného materialu

Pohon obidvoch rezacich mechanizmov sa vypne, ked'zasobnik papiera alebo zasobnik CD plny.

Pri strojoch so samostatnou rezačkou CD je stav naplmenia zásobníka CD (pozri Prehlad, pol. 7) kontrlovany. Po signalizáci na ovládacom a indikačnom privku vyprázdnite zásobník.

Myslite naŽivotné prostredie a likvidujte rozne materiały zvlást.

Automatická mastenička oleja (len pri rezaničastic)

Naolejovanie rezačiek na cca 1,5 sekundy prebehne vždy po

200 s doby chodu rezačky (zodpovedá cca 50 pracovným cyklom nicenia papiera)
Stlacenie reverzného tlacidla pri nasledujucej prevadzke v smere nicenia

Skartovacie zariadenie je volitelne vybavené Rozpoznávaním kovu. Automatickým vypnutímsa zabrani poskodeniu rezačky kancelárskymi spinkami alebo inými kovovými dielmi.

Kontrola bezpečnostného prvku

Pri procese skartovania su zachytávané pohby bezpečnostného prvku. Ak sa vase zariadenie vypne bez signalizácie chyby, vytihnite papier z podávacej štrbiny von a vovedte ho tam znovu.

PAPERcontrol

Meranie hrúbky papiera sa pravidne kalibruje: Kontrolka krátky ās bliká po 400 sekundách.

6 Cistenie a udrzba

VYSTRAHA

Nebezpečné sietové napatie!

Chybné zaobchodzanie s pristrojom moze viest' k urazu elektrickym prudom.

Skartovačku pred presunutim alebo cistením vypnite a vytiahnite sietovú zástrčku.

Servisné práce spojené s odstránením krytov telesa smie vykonávatlen zákaznicky servis HSM a servisné technici. Adresy zákaznickeho servisu pozri na strane 202.

Skartovačku Čistite len mäkkou handrou a jemným roztokom mydlovej vody. Pritom nesmie do pristroja vniknutžiadna voda.

DON'T FORGET

Lenrezanie na pasy: V pripeade slabnuceho vykonurezania, zvysenej hlucnosti alebo po kazemovyprzdneni zasobnika

materialu naolejujte rezaci mechanizmus. K tomu používajte len špecialny olej pre HSM-rezací bloc:

• Cez otvor privodu papiera nastriekajte po celej sírke na rezné hriadele špecialny olej pre rezaci bloc.
• Na cca 10 s spustite rezný mechanizmus bez vkladania papiera v režime trvalej prevádzky.

  Papierovy prach a Častice sa uvolnia.

7 Likvidácia / recyklácia

Odpad z elektrickych a elektronickych pristrojov a zariadeni obsahuje este mnozstvo cennych materialov, scasti vsak aj skodlivé latky, ktore boli potrebne pre cinnost a bezpečnost tychto zariadeni. V pripad

nesprávné likvidácie alebo manipulácie možu
predstavovat' nebezpečenstvo pre zdravie
cloveka aŽivotné prostredie. Tieto pristroje a
zariadenia nikdy nedávajte do netriedeného
odpadu. Dodržiavajte aktuálne platné predpisy
a na odovzdanie a zhodnotenie odpadu z elek-
trických a elektronických pristrojov a zariadení
využivajte zberne odpadu. Ak obalové materiały
odovzdajte na likvidáciu v súlade s ochranou
životného prostredia.

8 Obsah dodávky

• Skartovačka pripravená na pripojenie, baléná v kartone, kartón na palette zvizaný baliacou páskou
• 5 odpadovych vreciek
  1 fl'asa špecialneho oleja do reznej Jednotky pre stroje s Časticovým rezom
• Návod na používanie

Prísluěnsstvo:

25 odpadovych vreciek obj.Č.1.452.995.000
- Specialny olej do reznej Jednotky (250 ml) obj. Č. 1.235.997.403

Adresy zakaznickeho servisu pozri na strane 202.

9 Technické udaje

Typ rezu	rez na prúžky rez	na Častice
Dlžka rezu (mm) 5,8 3,9 3,9 x 40 1,9 x 15 0,78	x 11 1 x 5
Stupeř utajenia DIN 66399	P-2/O-2/T-2E-2	P-2/O-2/T-2E-2	P-4/O-3/T-4E-3/F-1	P-5/O-4/T-5E-4/F-2	P-6/F-3	P-7/F-3
Výkon rezu* (listov) DIN A4 70 g/m280	76 - 7870 - 72	61 - 6356 - 58	43 - 4639 - 41g/m	28 - 30m 23 - 25	18 - 1915 - 16	1210
Rezacia rychlost'	100 mm/s
Pracovná širka	400 mm
NapájanieVýkon max	230 V, 50 Hz2600 W
Podmienky prostredia pri prevádzke:teplotarelativna vlhkost vzduchunadmorská výška	-10°C až +25°Cmax. 90%, bez kondenzovaniamax. 2.000 m
Rozmery š x v x h (mm)	700 x 592 x 1025
Hmotnost'	ca. 108 kg
Objem zásobnika rezaného papiera	205 I
Emisné urovečn akustického tlaku(Chod naprázdno / pri zaťažení)	64 - 67 dB(A) / 65 dB(A)
Rozmer rezov samostatnej rezačky CD(možnost')	Číslo tovaru +C, E **		Číslo tovaru +M, N **
	4 x 7 mm		2 x 2 mm
Stupeř utajenia CD	O-4 / T-5 / E-4		O-6 / T-6 / E-5

• Max. počet listov (DIN A4, 70 g/m², príp. 80 g/m²), po džke privádzánych, ktoré sa rozrežú pri Jednom prechode.
  Stanovenie uvedenych udajov o vykone sa uskutočnjuje s novým, naolejovaným rezacim mechanizmom a studenym motorom. Slabsie sietové napatie alebo iná sietová frekvencia ako je uvedená moze viest k nižsiemu vykonu a zvyšenej hlučnosti. Podla struktury a vastnosti papiera a druhu spasobu uloženia moze byt vykon odlišné.
  ** Identifikatorom je pismeno za 7-miestnym cislom tovaru na typovom stitku. napr. 1873111C >> Rozmer rezov 4 x 7 mm

Skartovačka splína platné harmonizované predpisy Európskéj Ünie:

• Smernica o nizkom napati 2014/35/EU
• Smernica o elektromagnetickej kompatibilite 2014/30/EÜ
  RoHS smernica 2011/65/EU

EU vyhlasenie o konformite si mozte vyziadat od vrobcu.
