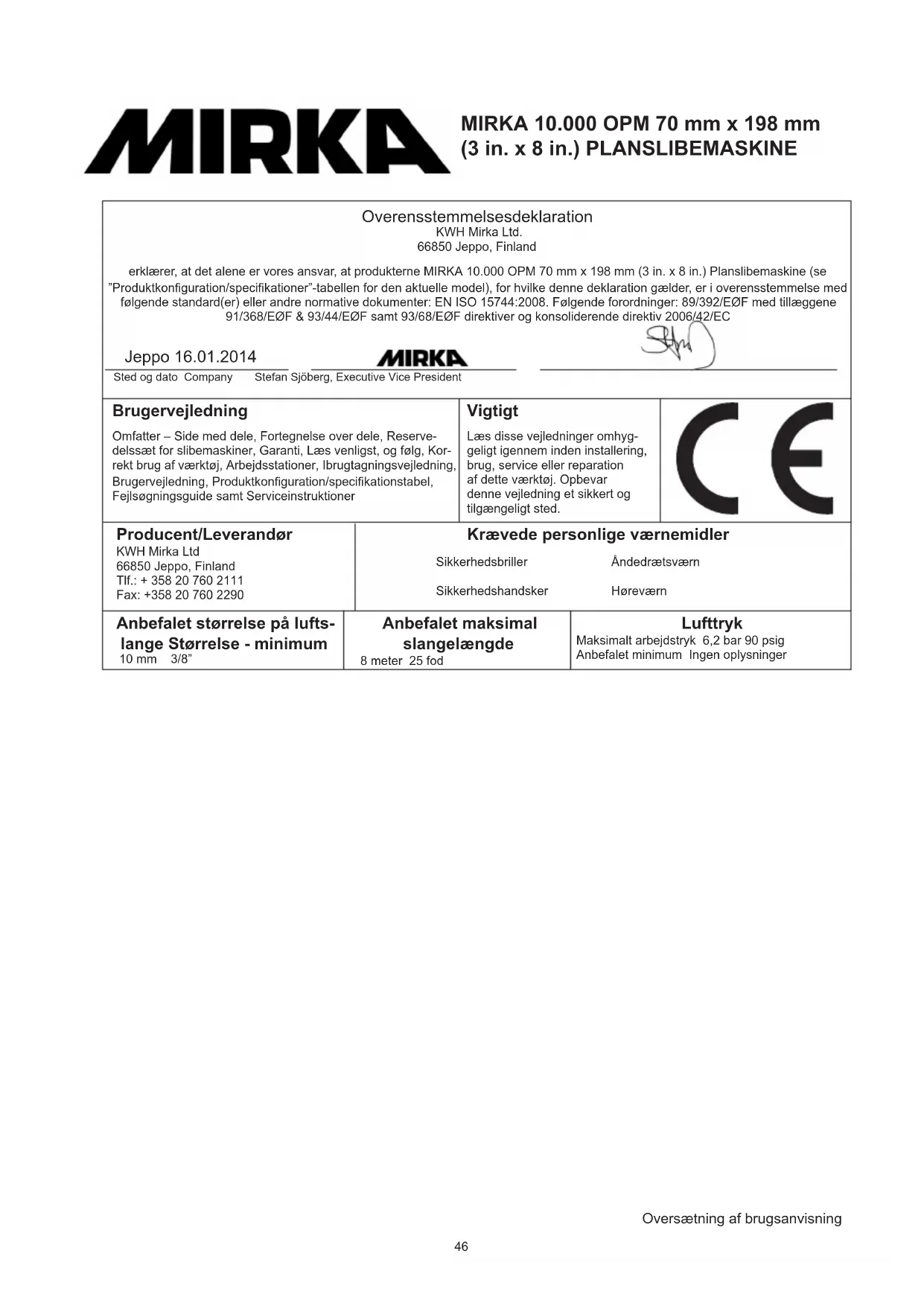

BRUGSANVISNING MR38CV Mirka

Omfatter - Side med dele, Fortegnelse over dele, Reservedelsaat for sibemaskiner, Garanti, Laes venligst, og falg, Korrekt brug af værktj, Arbejdssstationer, Ibrugtagningsvejledning, Brugervejledning, Produktkonfiguration/specifikationstabel, Fejsogningsguide samt Serviceinstruktioner

Vigtigt

Laes disse vejledninger omhyggeligt igennem indeninstalling,brug, service erler reparation af dette værktog. Opbevar donnevejledning et sikkert og tilgaengeligt sted.

Kræveede personlige værnemidler

Sikkerhedsbriller

Andedraetsvær

Sikkerhedshandsker

Horevaern

Anbefalet storrelse pa luftslange Storrelse - minimum

10mm 3/8"

Anbefalet maksimal slangelengde

8 meter 25 fod

Lufttryk

Maksimalt arbejdstryk 6,2 bar 90 psig

Anbefalet minimum Ingen ophysninger

Læs venligst, og følg

1) General Industry Safety & Health Regulations, Part 1910, OSHA 2206, kan fas hos: Superintendent of Documents; Government Printing Office; Washington DC 20402
2) Safety Code for Portable Air Tools, ANSI B186.1, kan fas hos: American National Standards Institute, Inc.; 1430 Broadway; New York, New York 10018
3) Nationale og regionale forordninger.

Korrekt brug af værktøjet

Denne sibemaskine er designet til silibning af alle typer materiale dvs. metal, træ, sten plastik osv. ved brug af sibemidler, beregnet hertil. Anvend ikke sibemaskinen til andre formal end de specificerede,uden forst at rette forespørgsel til producenten eller en af producenten autoriseret forhandler. Anvend ikke underlagsplader med en lavere arbejdshastighed end 10.000 opm fri hastighed.

Arbejdsstationer

Værktøjet er beregnet til at anvendes som handværktøj. Det anbefales altid, at værktøjet stared på et stabilt underlag. Det kan anvendes i alle positioner, men man bor på forhand sikre sig, at brugeren befinder sig i en sikker arbejdstilling på et stabilt underlag med et stabilt greb i silibemaskinen samt er opmærksom på, at silibemaskinen kan forårsage en vridningsreaktion. Se afsnittet "Brugervejledning".

Ibrugtagning

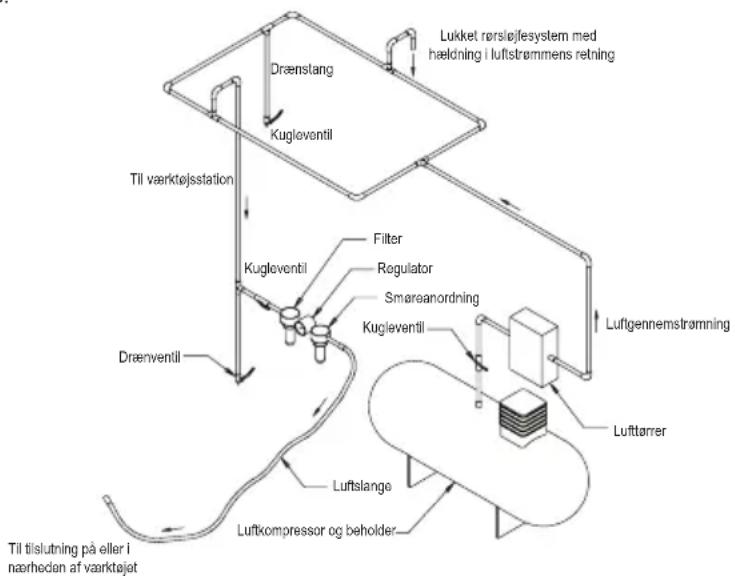

Anvend en ren, smurt luftkilde, der giver et entsartet lufttryk pa 6,2 bar (90 psig) til værktøjet, nar værktøjet benytttes med handtaget trykket helt ind. Det anbefales at anvende en godkendt luftslange med dimensioner pa maksimal 10mm (3 / 8^ ) x 8m 25 fod). Det anbefales, at værktøjet kobles til luftkilden iht. figur 1.

Forbind ikke værktøjet til luftsystemet utden en tilkoblet afluknings-ventil, som er nem atkommen til. Luftkilden bør vaere smurt. Det anbefales pa det kraftigste, at anvende et luftfilter, en regulator og et smoremiddel (FRL), som vist pa figur 1, da dette forsyner værktøjet med ren smurt luft med det korrekte tryk. Naermere oplysninger om dette udstyr kan fas hos din forhandler. Hvis et sadant udstyr ikke benytttes, bør værktøjet smores manuelt.

For at smøre værktøjet manuelt, afkobles luftslangen, og der dryppes 2 til 3 dræber egnet pneumatisk motorolie som fx Fuji Kosan FK-20, Mobil ALMO 525 aller Shell TORCULA® 32 ind i slangens Ende (maskens luftindtag). Forbind after værktøjet til maskinen, og lad værktøjet køre på lave omdrejning et par sekunder for at lade luften cirkulere olien. Benyttes værktøjet oft, bør det smores dagligt, eller hvis det begynder at køre langsommere eller tabe kraft.

Det anbefales, at lufttrykket ved værktoget er 6,2 bar (90 psig), nar værktoget korer. Værktoget kan kore ved lavere tryk, men aldrig ved et hojere tryk end 6,2 bar (90 psig).

Brugervejledning

1) Laes hele vegledningen igennem, inden værktoget benyttes. Alle brugere skal vare instrueret i, hvordan værktoget anvendes, og de skal varebekendt med sikkerhedsreglme. Al service og reparation ma kun udfores af uddannet personale.
2) Du skal sikre dig, at værktøjet er frakoblet luftkilden. Vælg et egnet sibemateriale, og saet det fast på underlagspladen. Vær omhyggelig med at centrere sibematerialet på underlagspladen.
3) Benyt altid de krævede værnmidler, nár værktøjet anvendes.
4) Ved silbing bo rvektoget altid anbringes pa arbejdsemnet, inden der tendes for det. Fjern altid varektoget fra arbejdsemnet, inden du slukker for varektoget. Dette vil forhindre, at der opstar dybe spor pa arbejdsemnet som folge af for hoj hastighed for silberondellen.
5) Luftkilden kal altid frakobles, inden silberondel aller underlagsplade monteres, justeres aller fjernes.
6) Sørg altid for et stabilit fodfæste/en stabil arbejdstilling, og vaer opmaerk som på slibemaskinen vridningsreaktion.
7) Benyt kun originale reservedele.
8) Kontroller altid, at det materiale, der skal dibes, er anbragt sikkert og stabilt for at forhindre, at det flytter sig.
9) Tjek slange og fittings regelmaessigt for slid. Bær ikke værktøjet i slangen;ær altid omhyggelig med, at sibemaskinen ikke startes, mens du bærer værktøjet med tilkoblet luftkilde.
10) Stov kan vare meget letantaendeligt. Stvsugerposen bo rengores ell er udskiftes dagligt, ell nár posen er halv fyldt ell er vejer 2,3 kg (5 lbs.). Rengoring ell udskiftning af posen sikrer desuden optimal funktonalitet.
11) Overskrid ikke det anbefalede maksimale lufttryk. Benyt de anbefalede værnedidler.
12) Vaerktjot er ikke elektrisk isoleret. Benyt det ikke steder, hvor der er mulighed for kontakt med elektriske installationer, gasrør, vandrør osv. Tjek arbejdssmradet inden brug.
13) Sorg for, at bevagelige dele ikkekommen ikontakt med toj, slips, rengoringsklude osv. Kommer disse ikontakt med sibemaskinen, vil de blive trukket hen mod sibemaskinen og dens bevagelige dele, hvilket kan vare meget farligt.
14) Hold hænderne væk fra den roterende underlagsplade under brug.
15) Hvis værktøjet ikke fungerer, som det bør, tages det øjeblikelig ud af brug, og der sorges for service og reparation.
16) Lad ikke sibemaskinen køre med fri hastighed eden atAGE forholsregler til at beskytte personer og genstande mod skader, hvis sibepapiret erer pladen skulle Iosne sig.

Produktkconfiguration/specifikationer: 10.000 OPM PLANSLIBEMASKINE

Produktconfiguration/spesifikationer: 10.000 OPM 70 mm x 198 mm (3 in. x 8 in.) PLANSLIBEMASKINE.

Bemaerk: Alle maskiner med selvgenererende vakuum er med 28 mm (1 in.) standard vakuumslangefittings. Findes ogsa med 19 mm (3/4 in.).

Osciller-ing	Vakuum-type	Pladestør-relse mm (“)	Model-number	Produkt nettovægt kg (Ibs)	Højde mm (“)	Laengde mm (“)	Effekt watt (HP)	Luftforbrug LPM (scfm)	*Støjiveau dBA	*Vibration-sniveau m/s2	*Usikker-hedsfaktor K m/s2
3 mm (1/8 in.)	Centralt vakuum	70 x 198 (3 x 8)	OS383CV 0	96 (2.1)	118 (4.65)	248 (9.76)	179 (0.24) 45	3 (16) 75 3.3 0.83
	Selvgen, vakuum	70 x 198 (3 x 8)	OS383DB 0	97 (2.14)	118 (4.65)	261 (10.26)	179 (0.24) 45	3 (16) 85 2.8 0.77

Lydtesten udfores i overensstemmelse med EN ISO 15744:2008 - Maling af lydniveau for icke-elektrisk handværktog - Stojmalingskode Teknisk metode (grad 2).

Vibrationstesten udfores i overensstemmelse med EN 28662-1 Bærbart el-handværktøj - Måling af vibration ved händtaget. Del 1: Generelt og ISO 28927-3:2009 Bærbart el-handværktøj - Måling af vibration ved händtaget. Del 8: Pudsemaskiner somt roterende, rondel- og oscillerende rondelslibemaskiner.

Specifikationer kan ændres ut den forudgående meddeelse.

*De i tabellen anforte værdier stammer fra laborieterest under fastsatte forhold med angivne koder og standarder og er/DDtkekelle til risikovurdering. Værdier, malt pa en bestem arbejdsplads, kan vare forskellige fra de oplyste værdier. De faktiske eksponderingsværdier og størrelsen af de risiko- og sikkerhedsfaktorer, et individ udsættes for, er forskellige for de forskellige situationer, og afhænger af omgivelserne, maden personen arbejder pa, det bearbjede materiale, udformningen af arbejdstationen samt eksponderingstiden og brugerens fysiske kondion. KWH Mirka, Ltd. kan ici hodes ansvarlig for konsekvenserne af at benytte oplyste værdier i stedet for de faktiske eksponderingsværdier til individuel risikobedommelse.

Yderligere oplysning om arbejdssundhed og -sikkerhed vindes på følgende websites:

http://europe.osha.eu.int (Europa)

http://www.osha.gov (USA)

Fejlfindingsguide

Symptom Mulig Årsag	Løsning
Ingen kraft og/eller lav fri hastighed	Utilstrækkeligt lufttryk Tjek lufttrykkeket ved slibemaskinen indtag, mensden körer med fri havtaghed. Det skal vare 6,2 Bar (90 psig/620 kPa).
	Tilstoppet lyddæmpper Se "Demontering af maskinhus" for at fjerne lyddæmperten. Del 48, lyddæmperten, kan rengøres med et rent, egnet rengøringsmiddel for at fjerne alle urenheder og tilstopninger. Hvis lyddæmperten违法犯罪. Udskift nummer 48, lyddæmpen. (Se "Demontering af maskinhus").
	Tilstoppet indløbssi Rengør indløbssien med et rent, egnet rengøringsmiddel. Hvis sien ikke bliver ren, børden udskiftes.
	En eller flere slidte eller ødelagte lameller	Monter nye lameller (alle lamellerne bør udskiftes,for at maskinen skal fungere korrekt). Overstrygalle lameller med pneumatisk værktøjsolie. Se"Demontering af motor" samt "Montering af motor".
	Intern luftlækage i motoren; viser sig som større luftforbrug end normalt og lavere hastighed end normalt	Tjek motorens placering, og at lascaringen er påplads. Tjek, om O-ringen i sporet er beskadiget.Fjern motoren, og monter den iven. Se "Demontering af motor" og "Montering af motor".
	Slidte motordele Få lavet service på motoren.	Kontakt et autorisretMirka servicecenter.
	Slidte eller ødelagte lejer (nederste)	Udskift de slidte eller ødelagte lejer. Se "Demontering af balanceaksel og spindelaksel" samt"Montering af spindelaksellej, AirSHIELD™ ogbalanceaksel".
Luftlækage gennem has-tighedskontrollen og/ellerventilhuset.	Snavset, ødelagt erller bojet ventilfjeder,ventil erller ventilsæde	Demonter, tjek, og udskift slidte erller beskadigedele. Se trin 2 og 3 i "Demontering af maskinhus"eller trin 2 og 3 i "Montering af maskinhus".
Vibration/Uensartet gang	Forkert underlagsplade Brug kun de pladestørrelser og vægte, der erberegnet til maskinen.
	Brug af interface erller andet materiale Brug kun de rondeller og/eller interface, der erberegnet til maskinen. Fastgør ikke andet på silbemaskinen underlagsplade en det, der er specieltdesignet til dette brug.
	Utilstrækkelig smøring erller ophobning afslusbestøv o.l.	Demonter silbemaskinen, og rengør med et egnetrengøringsmiddel. Monter silbemaskinen (se"Servicemanual").
	Slidte erller ødelagte bag-ller forlejer	Udskift de slidte erller ødelagte lejer. Se "Demontering af motor" og "Montering af motor".
	Ved vakuummaskiner kan der opstá forstort vakuum, da man silber en plan over-flade, hvilket gør, at slibepuden klæberfast på overfladen.	På CV-maskiner reduceres vakuummet ved hjælpaf vakuumsystemet.

Bemark: Alle de afsnit, der refereres til under "Losing", findes bagerst i manualen under "Servicevejledning".

Bemerk: Værktajet skal repareres pa et autoriseret Mirka servicecenter for at garantien skal kinne gores gaeldende. Folgende servicee jedning er beregnet til service, der udfores after garantiperiodens udlob.

DEMONTERINGSVEJLEDNING

Udskifting af skaerm:

1. Skaermen (27) har to "flige", der gär rundt om sibemaskinen under indtaget og udblæsningen. Brug en[lle skruetræk- ker til at lirke en af fligene på skaermen ud, fortsaet derefter videre rundt under skaermen, og lirk forsigtigt skaermen af sibemaskinen. For at montere en ny skaerm holds den nye skaerm i fligene, der holdes udad; juster skaermen, og lad den glide ind under starthandtaget (25), og tryk derefter skaermen ned, til den glider på plads oven på sibemaskinen. Tjek, at de to "flige" sidder under indtaget og udblæsningen.

Demontering af motor:

1. Fjern rondellen (46) fra maskinen ved at fjerne de fire skruer (42) med en 2,5 mm unbrakonogle (47). Fastgør værktajet let i en skruetvinge, idet der benyttes en (MPA0026) T-7 med blød krave erler polstrede kæber, og med bunden af bagskiven (43) vendende opad. Fjern skruen (45) og de fire skruer (44). Fjern skruerne (44) med en 2,5 mm unbrakonogle (47). Vær opmaerksom på at samle eventuelle afstandsstykker (23 eller 24), der kan befindene sig mullem den monterede spindel (24) og bagskiven,SAMEN.
2. Tag maskinen ud af skruetvingen, og tag den blode krave af. Fjern skortets pakning (39), (hvis aktuelt). Fjern de fire skruer (34) med spændeskiverne (35) fra huset (29) med en 2,5 mm unbrakonogle (47), og fjern rondelholderne (41). Fastgør after værktoglet let i en skruetvinge, idet der benytttes en (MPA0026) T-7 med blød krave eller polstrede kæber, og med láseringen (12) vendende opad.
3. Skru lasingen (12) af med (MPA0025) T-6 skruenoglen til motorlaseeringen/spindeludtrækkeren. Den monterede motor kan nu Ioftes ud af huset (29).
4. Fjern modholderingen (1) fra rillen i balanceakslen (13) og O-ringen (4) fra cylinderten (5).
5. Fjern den bagerste endeplade (3). Det kan vare ndvendigt at anbringe den bagerste endeplade pa (MPA0416) lejeadskilleren og med et let tryk presse akslen gennem lejet (2) og den bagerste endeplade. Fjern cylinderen (5) og rotoren (6) med de fem lameller (7) fra balanceakslen (13). Fjern kilen (8) fra balanceakslen, og pres derefter den forreste endeplade (9) med lejet (10) af. Det kan vare ndvendigt at fjerne lejet med en lejeadskiller, hvis det har løsnet sig fra den forreste endeplade og sidder fast pa balanceakslens aktel.
6. Fjern lejet(lejerne) fra endepladerne ved hjaelp af (MPA0036) T-8 værktjoet til at fjerne lejet med for at presse lejerne ud.
7. Fjern lseringen (12) fra balanceakslen (13). Fjern O-ringen (11) fra laseringen, og laeg den til side.
8. Afmonter (71) Stovbeskyttet fra (13) balanceakslen.

Demontering af balanceaksel og spindelaksel:

1. Fastgör enden af balanceakslen (13) i en blód skruestik. Link den falsede Ende af distanceringen (21) ud med en tynd skruetraekker, og træk ringen ud.
2. Skru den gevindskarne ende af en (MPA0102) T-12 5/16-24 to M6 x 1P adapter i den tilsvarende ende af skruenoglen (MPA0025). Skru skruenoglen fast pa spindelakslen (22), til det foles stabilt. Opvarm forsigtig den tykkeste ende af balanceakslen med en propagandaflamme ell varmpistol, til den er ca. 100^ for at bldgore limen. Overopvarm ici. Fjern spindelakslen ved at bruge en blod hammer til at sla HARD og udadrettet mod spindelakslen. Lad delene akole, til man kan rere ved dem.uden at brende sig.

3. Fjern afstandringen (17) fra spindelakslen (22). Brug en lille lejepresse (MPA0416) til at Iosne lejet (18), mellemlagspladen (19), Stovbeskyttelse (72) og skiven (20) fra spindelakselen.

4. AirSHIELD™ komponenterne holds på plads af et let tryk fra afstandsbøsningen (16). Disse komponenter kan blive beskadiget, nr de fjernes, og det kan vare ndvendigt at udskifte dem. Brug en O-ringstang eller en nr. 8 metallkrue til at gribe om og fjerne afstandsbøsningen. Fjern ventilen (15) og filtret (14) fra det borede hul i balanceakslen. Hvis afstandsbøsningen og ventilen ikke er blevet beskadiget, kan de genbruges. Men der bør sættes et nyt filter på ved monteringen.

Demontering af hus:

1. For maskiner Eden vakuum (NV) og med centralt vakuum (CV), følg trin A-C nedenfor, (med mindre andet er anfør). For maskiner med selvgenererende vakuum (SGV) spring trin A-E over, og gå til trin F.
   A. Skru lyddaemperhuset (50) I's fra huset (29).
   B. Fjern lyddæmperen (48) fra hulrummet i lyddæmperhuset (50).
   C. Fjern pladen (49) og den,anden lyddæmpper (48) fra udstødningsudtaget pa huset (29).For maskiner uden vakuum,gà videre til trin 2.For maskiner med centralt vakuum,gà til trin D-E.

D. Fjern skruen (70), spændeskiven (65) og møtrikken (64).
E. Pres nedad pa drejetapenden pa det monterede drejelige 0 1 in./28 mm SuperVAC™ CV-udtag (62) aller det monterede drejelige 0% in./19 mm SuperVAC™ CV-udtag (63), sa tappen pa enden af det monterede udtag frigres fra CV/ SGV-skortet (40). Fortsæt til trin 2.

F. Skru SGV-bosningen (56) Iøs med en (MPA0849) 8 mm unbrakongle. Fjern de to O-ringte (55). Tag det monterede drejelige 1 in./28 mm SGV-udtag (57) aller det monterede drejelige 014 in./19 mm SGV-slangeudtag (58) af. Fortsæt med trin 2.
2. Skru de to skruer (37) Ios i de to skorter (38) ellr skortet (38) -CV/SGV-skortet (40). Sorg for, at gevindindsatserne (36) ikke falder ud. Fjern dem fra huset (29).
3. Sæt hastighedskontrollen (32) i miterpositionen, og fjern modholderingen (33). Hastighedskontrollen vil nu kunne trækkes lige ud. Fjern O-ringen (31) fra hastighedskontrollen.
4. Skru den monterede indgangsbøsning (54) ud af huset (29). Fjern fjederen (53), ventilen (52), ventilsædet (51) og ventil-styret (30).
5. Pres stiften (26) ud af huset (29), fjern betjeningsarmen (25), og pres derefter muffen (28) ud.

MONTERINGSANVISNING

Bemærk: Al montering bør udføres med rene, tøre dele, og alle lejer bør trykkes pa plads med det rigtige værktj og after de procedurer, der beskrives af lejeproducenterne.

Montering af motorhus:

1. Installer (28) boşningen i maskinhuset. Monter gashändtaget (25) i motorhuset (29) med stiften (26).
2. Smør O-ringen (31) let, og anbring den på hastighedskontrollen (32). Monter ventilstyret (30), O-ringen (31) (rengjort og let smurt), og monter hastighedskontrlollem i huset (29) i midterpositionen. Monter modholderingen (33). Advarel: Sorg for, at modholderingen (33) klikker helt ind in rillen i huset (29).
3. Monter ventilsaedet (51), ventilen (52) og fjederen (53). Dæk gevindene pa de monterede bøsninger (54) med 1 eller 2

draber Loctite® 222 aller et tilsvarende ikke permanent tætningsmiddel til rorgevind. Skru de monterede dele fast i huset (29). Se "Fortegnelse over dele" for indstilling af drejningsmøment. Anbring en ren lyddæmpper (48) og plade (49) i udstødningudtaget på huset. Pas på, at pladen og lyddæmperen. ikke falder ud af udstødningen,inden den er fastgjort i en af følgende arbejdsgange.
4. Bemärk: Hvis maskinen er en vakuummodel, gā videre med den relevante vejledning til montering af vakuumudstødningen, ellers fortset her. Anbring en ren lyddæmper (48) i lyddæmperhuset (50), og skru lyddæmperhuset (50) ind i udstedningsudtaget på huset (29). Se "Fortegnelse over dele" for indstilling af drejningsmoment.

A. Tag det monterede drejelige 0 % in./19 mm SuperVAC™ CV-udtag (63) aller det monterede drejelige 0 1 in./28 mm SuperVAC™ CV-udtag (62), og anbring "tungen" pa dets handel i hundelen pa CV/SGV-skortet (40). Med den drejelige del pa SuperVac™-udstødningen segende mod gulvet arbejdes "tungen" pa handelen ind i hundelen pa CV/SGV-skortet ved at rotere den drejelige del op og ind samtidig, indtil den sidder pa plads.
B. Drej skruen (66) og spændskiven (65) ind i monteringshullet pa det monterede drejelige ¼ in./19 mm SuperVAC™ CV-udtag (63) aller det monterede drejelige ¼ in./28 mm SuperVAC™ CV-udtag (62) og huset (29), indtil enden pa udtaget er i nivea med huset indvendige overflade. Anbring møtrikken (64) i huset hulrum, og skru skruen igennem. Se "Fortegnelse over dele" for indstilling af drejningsmoment.
C. Anbring en ren lyddæmper (48) i lyddæmperhuset (50), og skru lyddæmperhuset ind i udstødningsudtaget pa huset (29). Se "Fortegnelse over dele" for indstilling af drejningsmoment.

D. Smor to O-ringe (55) let, og anbring dem over de to riller i SGV-bosningen (56). Lad den monterede SGV-bosning glide ind i borehullet pa det monterede drejelige 01 in./28 mm SGV-udtag (57) aller det monterede drejelige 0% in./19 mm SGV-slangeudtag (58).
E. Tjek, at pladen (49) og lyddemperen (48) stadig sidder i udstodningsudtaget. Fastgert det monterede drejelige SGV-udtag til udstodningsudtaget pa huset (29) ved hjaelp af SGVBosningen og ved at anbringe handelen pa det monterede drejelige SGV-udtag pa hundelen pa CV/SGV-skortet (40). Skru SGV-bosningen (56) ind i det gevindskarne udstodningsudtag pa huset med en (MPA0849) 8 mm unbrakongle. Se "Fortegnelse over dele" for indstilling af drejningsmoment. Ga videre til afsnittet "Montering af spindel, AirSHIELDTM og balanceaksel".

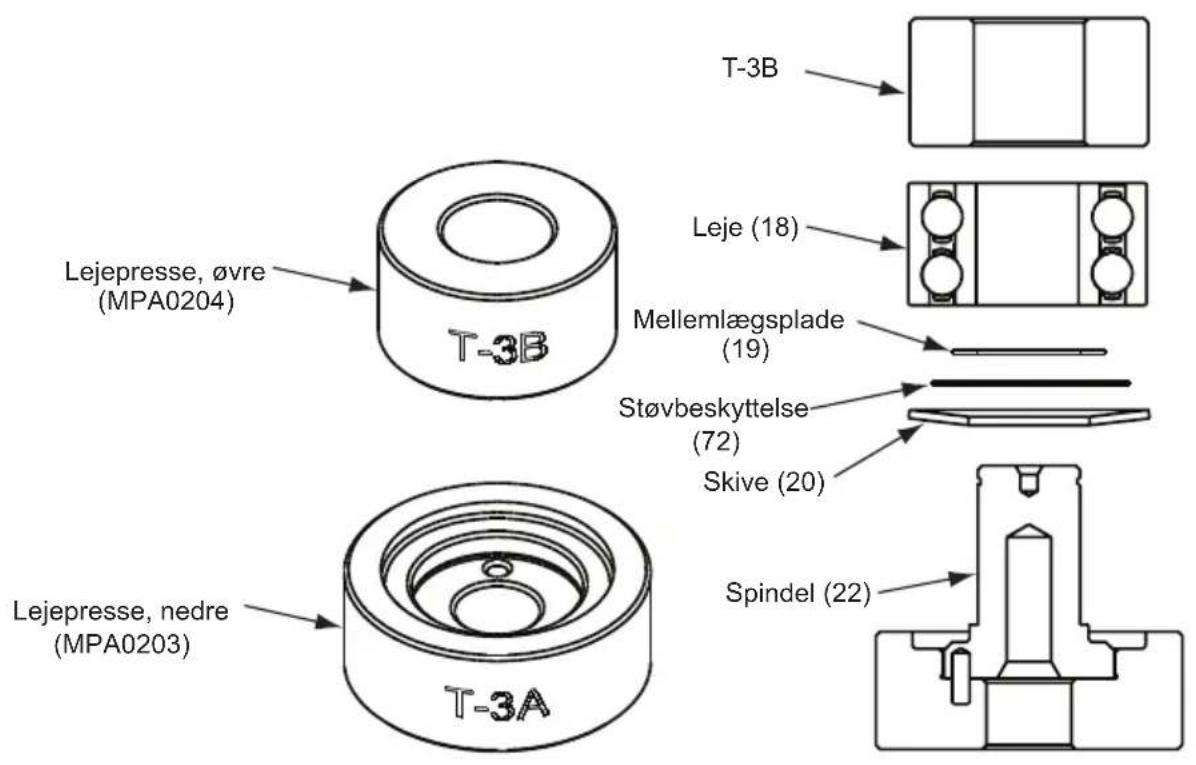

Montering af spindelaksellejer, AirSHIELD™ og balanceaksiel:

1. Placer (MPA0203) T-3A spindelaksellejevarktojet pa en plan, ren overflade pa en lille handpresse ether lignende med abningen opad. Placer spindelakslen (22) i spindelakselabningen med aksten opad. Se billede 3.
2. Placer skiven (20) pa spindelakslen (22) med krumningen opad, sa skivens yderside kommer i kontakt med lejets udvendige diameter (18). Placer (72) stovbeskyttelsen pa spindelakslen BEMERK Vaer sikker pa at Stovbeskyttelsen (72) icke kommt i klemme mellem mellemlagsplade (19) og spindelen. Placer mellemlagspladen pa spindelakslen. Placer lejet (en pakning) pa spindelakslen med pakningsside mod skiven. Bemerk: Tjek, at bade den indvendige og udvendige lejeskulder understottes af lejepressseveerktoget, mens de trykkes pa plads. Tryk lejet fast pa spindelakslens skuldre ved hjaelp af (MPA0204) T-3B pindelaksellejeveerktoget, som vist pa bilde 3.
3. Las afstandsringen (17) pa spindelakslen (22), og tjek, at den sidder welt inde i sporet.

Billede 2 Billede 3

1. Tag filteret (14), og placer det i centrum af det lille borehul, hvor det originale filter sad, inden det blev fjernet. Tryk filteret ind i borehullet med en lille skruetrakker erer et skaft med flad ende, indtil det er naet ned i bunden af borehullet. Placer ventilen (17) i borehullet i den rigtige retning, tryk derefter afstandsbøsningen (16) ind i hullet, indtil den er i niveau med lejehullet.
2. Anbring en knappenalshoved stor drabe 271 Lockite® aller lignende på den ydre diameter af hvert enkelt leje i spindelakslen. Fordel draben, til den er jævnt fordelt over det—hele. Bemærk: Det er kun nødvendigt med en lille smule lejelim for at forbindre lejet i at rotere. Paføres for meget lim, vanseliggør det en senere demontering. Placer spindelakslen i hullet på balanceakslen (13), og fastgør med afstandsringen (23). Bemærk: Tjek, at afstandsringen (24) sidder rigtigt på plads i sporet på balanceakslen. Lad limen tørre.

Montering af motor:

1. Placer (71) stovbeskyttelsen pa (13) balanceakslen.
2. Smør O-ringen (11) let med et let mineralsk smoremiddel, og placer den i sporet pa laseringen (12). Anbring derefter laseringen pa balanceakslen (13) med O-ringen vendende mod balanceakslen.
3. Lad den forreste endeplade (9) glide ind pa motorakslen med lejet nedad. Tryk forsigtigt den forreste endeplade pa lejret ved hjaelp af den tykkende af T-13 lejepressemuffen, indtil det forreste leje sidder i lejeabningen pa endepladen. BEMERK: Tryk kun sa meget, at lejet er inde i abningen. Hvis man trykker for meget, kan lejet blive beskadiget.
4. Placer kilen (8) i sporet pa balanceakslen (13). Placer rotoren (6) pa akslen, og sorg for, at den sidder stabilt.
5. Smør de fem lameller (7) med pneumatisk kvalitetsolie, og placer dem i sporene pa rotoren (6). Placer cylinderten (5) oven pa rotoren med den korte Ende af splitten fastgjort i det blændede hul i den forreste endeplade (9). Bemærk: Splitten skal vare 1,5 mm over cylinderens flangeside.
6. Tryk det bagerste leje (2) ind i den bagerste endeplade (3) med (MPA0195) T-1B lejepressevarktojet (vises ikke).Tjek, at (MPA0195) T-1B lejepressevarktojet er i midten af ydersidens uvdendige diameter. Tryk forsigtigt den bagerste endeplade (3) og lejet (2) ned over balanceakslen ved hjelp af den smalleste ende af (MPA0494) T-13 lejepressemuffen. Muffen ma kun presse pa den indvendige kant af lejet. Vigtigt: Den bagerste endeplade og lejerne er trykket rigtigt pa plads, nar (5) cylinderten er trykket nok ind mlem endepladerne, til at den fortsaetter med at bevage sig frit ved sin egen vegt, nar akslen holds i horisontal stilling, men kan glide mlem endepladerne ved et let tryk. Hvis den trykkes for hardt ind, kan motoren ikke kore frit. Hvis den sidder for lost, kan motoren nikke vibrere frit, nar den er blevet monteret inde i maskinhuset (31).Fastgør monteringen ved at placere afstandsringen (1) i sporet pa balanceakslen. BEMERK: Afstandsringen skal placeres saledes, at det er midten og begge erder af ringen, der forst rorer ved lejet. Begge de centrale dele bo"klikkes" sikkert ind i sporet pa balanceakslen ved at trykke pa de buede dele med en lille skruenogle.
7. Smør O-ringen (4) let med et let mineralsk smoremiddel, og anbring den i luftindtaget pa den monterede cylinder (5).
8. Smor erler olier motorhusets (29) indvendige diameter

let, sorg for, at tappen er pa linje med markeringen pa motorhuset, og lad den monterede motor glide ind pa plads i motorhuset. Sorg for, at fjedertappen griber fat i lommen pa motorhuset.

1. Skru forsigtigt laseringen (12) med O-ringen (11) vendende mod den forreste endepladen (9) ind i huset (29) med (MPA0025) T-6 skruenoglen til motorlaseringen/spinde-ludtrækker. Se "Fortegnelse over dele" for indstilling af drejningsmoment. Bemark: En enkel teknik til at sikre den feste gevindkontakt er at dreje laseringen mod uret med serviceveerktojet under et let tryk. Man kan hare og fole et klik, nar laseringens styregevind falder pa plads i motorhusets styregevind. Derefter drejes mod uret for at spende den til. Anbring et skort (38 aller 40) pa udstodningsssiden af huset, idet huset ring og rillen i skortet benyttes til at bestemme placeringen. Anbring det andet skort (38 aller 40), og fastgør det med de to skruer (37) og de to gezindskarne indsatser (36).
2. Placer et baskiveholdere (41) slibesalen i maskinhuset (29) med den 45 graders vinkel i maskinhusets center. Skru fast med to skruer (34) og spændeskiver (35). Se "Fortegnelse over dele" for indstilling af drejningsmoment. Gentag for den anden rondelholder med de to andre skruer og spændeskiver. Træk skortets (39) pakning bagud mod skørtet, hvis aktuelt.
3. Ved hjælp af den lige kant tværs over overfladen på bunden af begge de monterede bakskiveholdere (41) males afstanden fra ydersiden af den monterede spindel (22) til den lige kant. Der bar være en afstand på omkring 0,25 mm (0,010 in.); hvis dette ikke tilfaeldet, anbringes flere afstandsskiver (23 aller 24) i den combination, derkommen tættest på afstanden på 0,25 mm (0,010 in.). Bemærk: Spindeloverfladen skal være en anelse under rondelholderne for at give den bedste Funktion. Pas pågressive for meget på. Pafør en lille smule af et produit, der modvirker fastgronging, i de 5 - 90^ forsønkede huller på bagskiven (43) inden montering. Anbring bagskiven ved at orientere afstandsstykket(stykkerne) after skruehullet(hullerne), ogLAG bagskiven ned på den monterede spindel, idet det sikres, at tapping gär gennem bagskiven. Sæt skruen (45) i Forst, og spænd den derefter til. I en cirkelrotation anbringes de mindre skruer (44) på bagskiven og de monterede bakskiveholdere, men vent med at spænded dem til, indtil alle er anbragt. Se "Fortegnelse over dele" for indstilling af drejningsmoment.
4. Fastgør en ny rondel (46) på bagskiven med de fire skruer (42). Se "Fortegnelse over dele" for indstilling af drejningsmoment.

Test:

Anbring tre draber kvalitetsoie til pneumatisk luftværktj direkte i motorindtaget, og forbind den til en 6,2 bar (90 PSI) luftkilde. Slibemaskinen bør kore med mellem 9.500 og 10.500 rpm, narrlufttrykket er 6,2 bar (90 PSI) ved indtaget til værktoget, og værktoget korer med fri hastighed. Den frihastighed er ca. 500 rpm til 1.000 rpm mindre, hvis der benyttes vakuum aller en Velcro underlagsskive, fordi modstanden sa er storre. Dette pavirker ici slibeevenn.

Loctite® er et registraret varemærke, tilhorende Loctite Corp..

MIRKA

MIRKA 10,000 OPM 70 mm x 198 mm (3" x 8") TASOHIOMAKONE
