ROS2 850CV - Slibemaskine Mirka - Gratis brugsanvisning og manual

Produkt type	To-hånds excentersliber
Mærke	Mirka
Model	ROS2 850CV
Rotationshastighed	10.000 o/min
Pladediameter	200 mm (8 tommer)
Excentricitet	5,0 mm (3/16 tommer)
Støvudsugning	Central støvudsugning
Nettovægt	1,56 kg (3,42 lb)
Højde	66,6 mm
Længde	352 mm
Effekt	343 W (0,46 hk)
Luftforbrug	651 l/min (23 ft³/min)
Støjniveau	77 dBA
Vibrationsniveau	4 m/s²
Usikkerhedsfaktor K	0,98 m/s²
Maksimalt lufttryk	6,2 bar (90 psi)
Slangens mindste diameter	10 mm (3/8 tommer)
Slangens maksimale længde	8 m (25 fod)
Smøring	Anbefales (FRL eller manuel)
Tilsigtet anvendelse	Polering af metal, træ, sten, plast
Påkrævet beskyttelsesudstyr	Sikkerhedsbriller, støvmaske, handsker, høreværn
Reservedele	Sæt af skovle, pakninger, filtre tilgængelige
Vedligeholdelse	Rengør luftfilter, smør motor, udskift slidte skovle

Ofte stillede spørgsmål - ROS2 850CV Mirka

Hvad er rotationshastigheden for Mirka ROS2 850CV excentersliber?

Rotationshastigheden er 10.000 o/min ubelastet ved et lufttryk på 6,2 bar.

Hvilken type støvudsugning bruger denne model?

Modellen ROS2 850CV er udstyret med central støvudsugning til at fjerne støv under slibning.

Hvilket lufttryk er nødvendigt for at betjene excentersliberen?

Det maksimale driftstryk er 6,2 bar (90 psi). Et lavere tryk er muligt, men må aldrig overstige denne værdi.

Hvordan smøres Mirka ROS2 850CV excentersliber manuelt?

Afbryd luftslangen, hæld 2-3 dråber egnet olie (f.eks. Fuji Kosan FK-20) i luftindtaget, tilslut igen og lad den køre ubelastet i et par minutter.

Hvad er dimensionerne på slibepladen?

Pladen har en diameter på 200 mm (8 tommer) og en excentricitet på 5,0 mm (3/16 tommer).

Hvad gør man, hvis excentersliberen mister kraft eller går langsommere?

Kontroller lufttrykket (6,2 bar anbefalet), rengør indgangsfilteret, lyddæmperen og udskift slidte skovle om nødvendigt.

Hvilken diameter og længde på luftslangen anbefaler du?

Mindste indvendige diameter på 10 mm (3/8 tommer) og maksimal længde på 8 m (25 fod) for at undgå tryktab.

Kan excentersliberen bruges på alle materialer?

Ja, den er designet til at polere metal, træ, sten og plast med en passende skive. Må ikke bruges til andre formål uden at konsultere producenten.

Hvordan udskifter man motorens skovle?

Afmonter motoren (se vejledning), udskift alle skovle med et komplet sæt og smør dem før genmontering.

Hvilket beskyttelsesudstyr er nødvendigt under brug?

Bær altid sikkerhedsbriller, støvmaske, handsker og høreværn.

BRUGSANVISNING ROS2 850CV Mirka

OverensstemmelsesdeklarationKWH Mirka Ltd.66850 Jeppo, Finlanderklærer, at det alene er vores ansvar, at produkterne 200 mm (8") 10.000 rpm to-händs oscillerende rondelslibemaskiner (se "Produktkonfiguration/specifikationer"-tabellen for den aktuelle model), for hvilke denne deklaration gælder, er i overensstemmelse med følgende standard(er) eller andre normative dokumenter: EN ISO 15744:2008. Følgende forordninger: 89/392/E∅F med tillæggene 91/368/E∅F & 93/44/E∅F samt 93/68/E∅F direktiver og konsoliderende direktiv 2006/42/EC
Jeppo 13.06.2016Sted og dato for udstedelse Virksomhed Stefan Sjöberg, CEO
BrugervejledningOmfatter – Tilbehørsside, Komponentliste, Reservedelskit til slibemaskine, Følgende bedes læst og overholdt, Korrekt brug af værktøj, Arbejdsstationer, Ibrugtagningsvejledning, Brugervejledning, Produktkonfiguration/specifikationstabel, Fejlsøgningsguide		VigtigtLæs disse vejledninger omhyg- geligt igennem inden installering, brug, service eller reparation af dette værktøj. Opbevar denne vejledning et sikkert og tilgængeligt sted.
Producent/LeverandørKWH Mirka Ltd66850 Jeppo, FinlandTlf.: [phone]Fax: [phone]		Krævede personlige værnemidlerSikkerhedsbriller ÅndedrætsværnSikkerhedshandsker Høreværn
Anbefalet størrelse på lufts-lange Størrelse - minimum10 mm 3/8"	Anbefalet maksimal slangelængde8 meter 25 fod		LufttrykMaksimalt arbejdstryk 6,2 bar 90 psigAnbefalet minimum Ingen oplysninger

Følgende bedes læst og overholdt Ib

1) General Industry Safety & Health Regulations, Part 1910, OSHA 2206, kan fås hos: Superintendent of Documents; Government Printing Office; Washington DC 20402
2) Safety Code for Portable Air Tools, ANSI B186.1, kan fås hos: American National Standards Institute, Inc.; 1430 Broadway; New York, New York 10018
3) Nationale og regionale forordninger.

Korrekt brug af værktøjet

Denne slibemaskine er designet til slibning af alle typer materiale dvs. metal, træ, sten plastik osv. ved brug af slibemidler, beregnet hertil. Anvend ikke slibemaskinen til andre formål end de specif- cerede uden først at rette forespørgsel til producenten eller en af producenten autoriseret forhandler. Anvend ikke underlagsplader med en lavere arbejdshastighed end 10.000 rpm fri hastighed.

Arbejdsstationer

Værktøjet er beregnet til at anvendes som håndværktøj. Det anbefales altid, at værktøjet står på et stabilt underlag. Det kan anvendes i alle positioner, men man bør på forhånd sikre sig, at brugeren befinder sig i en sikker arbejdsstilling på et stabilt underlag med et stabilt greb i slibemaskinen samt er opmærksom på, at slibemaskinen kan forårsage en vridningsreaktion. Se afsnittet "Brugervejledning".

tagning

Anvend en ren, smurt luftkilde, der giver et ensartet lufttryk på 6,2 bar (90 psig) til værktøjet, når værktøjet benyttes med håndtaget trykket helt ind. Det anbefales at anvende en godkendt luftslange med dimensioner på maksimalt 10 mm (3/8") x 8 m (25 fod). Det anbefales, at værktøjet kobles til luftkilden iht. figur 1.

Forbind ikke værktøjet til luftsystemet uden en tilkoblet aflukningsventil, som er nem at komme til. Luftkilden bør være smurt. Det anbefales på det kraftigste, at anvende et luftfilter, en regulator og et smøremiddel (FRL), som vist på figur 1, da dette forsyner værktøjet med ren smurt luft med det korrekte tryk. Nærmere oplysninger om dette udstyr kan fås hos din forhandler. Hvis et sådant udstyr ikke benyttes, bør værktøjet smøres manuelt.

For at smøre værktøjet manuelt, afkobles luftslangen, og der dryppes 2 til 3 dråber egnet pneumatisk motorolie som fx Fuji Kosan FK-20, Mobil ALMO 525 eller Shell TORCULA® 32 ind i slangens ende (maskinens luftindtag). Forbind atter værktøjet til maskinen, og lad værktøjet køre på lave omdrejning et par sekunder for at lade luften cirkulere olien. Benyttes værktøjet ofte, bør det smøres dagligt, eller hvis det begynder at køre langsommere eller tabe kraft.

Det anbefales, at lufttrykket ved værktøjet er 6,2 bar (90 psig), när værktøjet kører. Værktøjet kan køre ved lavere tryk, men aldrig ved et højere tryk end 6,2 bar (90 psig).

Brugervejledning

3) Benyt altid de krævede værnemidler, når værktøjet anvendes.
4) Ved slibning bør værktøjet altid anbringes på arbejdsemnet, inden der tændes for det. Fjern altid værktøjet fra arbejdsemnet, inden du slukker for værktøjet. Dette vil forhindre, at der opstår dybe spor på arbejdsemnet som følge af for høj hastighed for sliberondellen.
5) Luftkilden skal altid frakobles, inden sliberondel eller underlagsplade monteres, justeres eller fjernes.
6) Sørg altid for et stabilt fodfæste/en stabil arbejdsstilling, og vær opmærksom på slibemaskinens vridningsreaktion.
7) Benyt kun originale reservedele.
8) Kontroller altid, at det materiale, der skal slibes, er anbragt sikkert og stabilt for at forhindre, at det flytter sig.
9) Tjek slange og fittings regelmæssigt for slid. Bær ikke værktøjet i slangen; vær altid omhyggelig med, at slibemaskinen ikke startes, mens du bærer værktøjet med tilkoblet luftkilde.
10) Støv kan være meget letantændeligt. Støvsugerposen bør renses/tømmes eller udskiftes dagligt eller når den er halvt fuld eller vejer 2,3 kg (5 lbs.). Rensning/tømning eller udskiftning af posen sikrer endvidere optimal ydeevne.

1) Læs hele vejledningen igennem, inden værktøjet benyttes. Alle brugere skal være instrueret i, hvordan værktøjet anvendes, og de skal være bekendt med sikkerhedsreglerne. Al service og reparation må kun udføres af uddannet personale.

2) Du skal sikre dig, at værktøjet er frakoblet luftkilden. Vælg et egnet slibemateriale, og sæt det fast på underlagspladen. Vær omhyggelig med at centrere slibematerialet på underlagspladen.

11) Overskrid ikke det anbefalede maksimale lufttryk. Benyt de anbefalede værnemidler.

12) Værktøjet er ikke elektrisk isoleret. Benyt det ikke steder, hvor der er mulighed for kontakt med elektriske installationer, gasrør, vandrør osv. Tjek arbejdsområdet inden brug.

13) Sørg for, at bevægelige dele ikke kommer i kontakt med tøj, slips, rengøringsklude osv. Kommer disse i kontakt med slibemaskinen, vil de blive trukket hen mod slibemaskinen og dens bevægelige dele, hvilket kan være meget farligt.

14) Hold hænderne væk fra den roterende underlagsplade under brug.

15) Hvis værktøjet ikke fungerer, som det bør, tages det øjeblikkelig ud af brug, og der sørges for service og reparation.

16) Lad ikke slibemaskinen køre med fri hastighed uden at tage forholdsregler til at beskytte personer og genstande mod skader, hvis slibepapiret eller pladen skulle løsne sig.

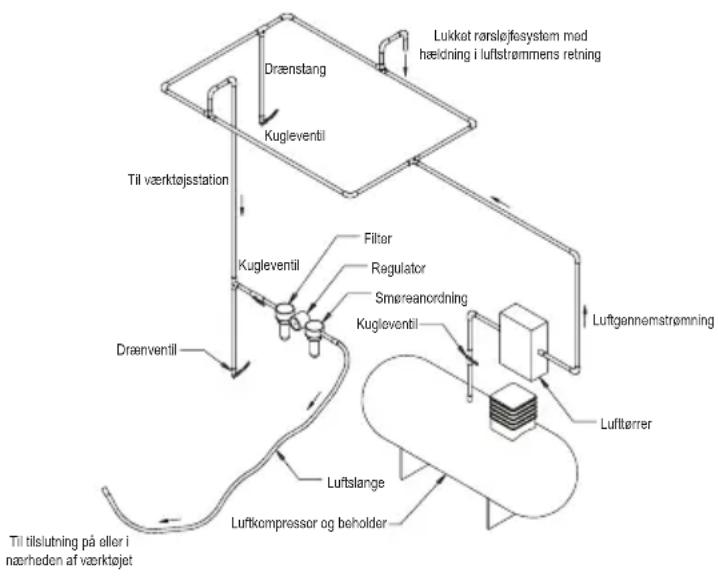


Produktkonfiguration/specifikationer: 10.000 rpm oscillerende rondelslibemaskine

Oscil-lering	Vakuumtype	Pladestørrelse mm (“)	Modelnummer	Produkt nettovægt kg (lbs)	Højde mm (“)	Længde mm (“)	Effekt watt (HP)	Luftforbrug LPM (scfm)	*Støjniveau dBA	*Vibration-sniveau m/s2	*Usikker-hedsfaktor K m/s2
5,0 mm (3/16")	Centralt vakuum	200 (8)	Mirka® ROS2-850CV	1,56 (3,42)	126,6 (4,98)	352,2 (13,87)	343 (0,46)	651 (23) 77	4,87 0,98
5,0 mm (3/16")	Selvge-nererende vakuum	200 (8)	Mirka® ROS2-850DB	1,55 (3,41)	126,6 (4,98)	352,2 (13,87)	343 (0,46)	651 (23) 90	5,30 1,02
Støjtesten er udført i overensstemmelse med EN ISO 15744:2008 – Ikke elektriske håndmaskiner – Metode til måling af støj – Teknisk metode (klasse 2) samt EN ISO 11203:2009. Akustik – Støj fra maskiner og udstyr – Måling af lydtryk ved operatørens øre (støjemission) – Beregning på grundlag af lydeffektniveau.Der udføres vibrationstest i overensstemmelse med EN ISO 28927-3, Kraftdrevne håndmaskiner – Prøvningsmetoder til evaluering af vibrationsemission – Del 3: Polermaskiner, rystepudsere, oscillerende slibemaskiner og pudsemaskiner med roterende bevægelse.

Specifikationer kan ændres uden forudgående meddelelse.

*De i tabellen anførte værdier stammer fra laboratorietest under fastsatte forhold med angivne koder og standarder og er ikke tilstrækkelige til risikovurdering. Værdier, målt på en bestemt arbejdsplads, kan være forskellige fra de oplyste værdier. De faktiske eksponeringsværdier og størrelsen af de risiko- og sikkerhedsfaktorer, et individ udsættes for, er forskellige for de forskellige situationer, og afhænger af omgivelserne, måden personen arbejder på, det bearbejdede materiale, udformningen af arbejdsstationen samt eksponeringstiden og brugerens fysiske kondition. KWH Mirka, Ltd. kan ikke holdes ansvarlig for konsekvenserne af at benytte oplyste værdier i stedet for de faktiske eksponeringsværdier til individuel risikobedømmelse.

Yderligere oplysning om arbejdssundhed og -sikkerhed findes på følgende websites:

https://osha.europa.eu/en (Europa)

http://www.osha.gov (USA)

Fejlfindingsguide

Symptom Mulig årsag	Løsning
Ingen kraft og/eller lav fri hastighed	Utilstrækkeligt lufttryk Tjek luftslangetrykket	ved slibemaskinens indtag, mens værktøjet kører med fri hastighed. Det skal være 6,2 Bar (90 psig/620 kPa).
	Tilstoppet lyddæmper(e) Se afsnittet "Demontering af maskinhus" om de-montering af lyddæmper. Del 58, støddæmper, kan gennemskylles med et rent, egnet rengøringsmid-del, indtil alle urenheder og tilstopninger er fjernet. Kan lyddæmperen ikke renses tilstrækkeligt, udskiftes den. (Se afsnittet "Montering af maski-nhus").
	Tilstoppet indløbssi Rens indløbssien med en ren, egnet rensemiddelo-pløsning. Bliver sien ikke ren, udskiftes den.
	En eller flere slidte eller knækkede lameller	Monter et komplet sæt nye lameller (alle lameller bør udskiftes for korrekt funktion). Overstryg alle lameller med kvalitetsolie til pneumatisk værktøj. Se "Demontering af motor" og "Montering af motor".
	Intern luftlækage i motorhuset viser sig som et højere luftforbrug og en lavere hastighed end normalt.	Kontroller motorens opstilling, og at låseringen sidder rigtigt. Kontroller for skader på O-ringen i låseringssporet. Fjern motormonteringen, og monter den igen. Se "Demontering af motor" og "Montering af motor"
	Slidte motordele Udfør service på motoren.	Kontakt et autoriseret Mirka servicecenter.
	Slidte eller knækkede spindellejer Udskift de slidte eller knækkede lejer. Se "Demon-tering af motor" og "Montering af motor".
Luftlækage gennem has-tighedskontrollen og/eller ventilhuset.	Snavset, knækket eller bøjet ventilfjeder, ventil eller ventilsæde.	Demonter, inspicer og udskift slidte eller skadede dele. Se "Demontering af maskinhus" og "Monter-ing af maskinhus".
Vibration/Uensartet gang	Forkert plade Brug kun de pladestørrelser og vægte, der er beregnet til maskinen.
	Brug af ekstra interfaceplade eller andet materiale	Brug kun de sliberondeller og/eller interface, der er beregnet til maskinen. Fastgør ikke andet til slibe-maskinens pladeoverside end det, der er specielt designet til at benyttes sammen med pladen eller slibemaskinen.
	Utilstrækkelig smøring eller ophobning af affald.	Demonter slibemaskinen, og rengør med et egnet rengøringsmiddel. Monter slibemaskinen. (Se "Servicemanual")
	Slidt eller knækket bag- eller forleje(r) Udskift de slidte eller knækkede lejer. Se "Demon-tering af motor" og "Montering af motor".
	Ved vakuummaskiner kan der opstå for stort vakuum under slibning af en plan overflade, hvilket får pladen til at klæbe til overfladen.	På DB-maskiner indsættes ekstra spændskive(r) til slibepladens drejeaksel for at øge mellemrum-met mellem pladen og skærmen. På CV-maskiner reduceres vakuum via vakuumsystemet og/eller ved at indsætte ekstra spændskive(r) til pladen.
